1 BUDAPEST I. KERÜLET Gellért-hegy, Csúszdás játszótér környezetrendezése Koncepcióterv Eszközleírások A tervezett eszközök a közbeszerzés szabályai szerint műszaki egyenértékűség mellett lecserélhetők. A cserénél figyelni kell a környezetrendezési koncepció tiszteletben tartására. Anyaghasználatban a csúszdák tekintetében rozsdamentes acél termékeket kell haszálni, a többi eszköz esetében a fából készült eszközök preferálandók. A betervezett eszközök esetében a színpalettából a RAL2008 (narancs sárga), a RAL6017 (élénk zöld) és a RAL7011 (sötét szürke) szín használandó a gumiburkolat mintáihoz igazodva. A mászótorony egyedi színben valósítandó meg, a természetes fa színéhez közelítő árnyalatú alapszínnel, és a 3 RAL színből álló kevés horizontális csíkozással. A torony tetejére zászlót kell helyezni a gömb helyett. A játszódombok a K04 tervlapon ábrázolt módon alakítandók ki. A beton felületeket és szerkezetek méretezését statikussal egyeztetni szükséges a kiviteli tervek elkészítése során, ennek alapján a részletrajzok változhatak. A csúszdák egyedi méretezést igénelnek, melyet az eszköz gyártójával, és TÜV tanusító szervezettel egyeztetni szükséges (vagy a gyártó általában vállalja az egyedi eszköz tervezését). HAGS Rider csőcsúszda egyedi méretben A csúszdát természtes színű fa oszlopokkal, pöttyök nélküli kivitelben vagy RAL2008 (narancs sárga), RAL6017 (élénk zöld) és a RAL7011 (sötét szürke) színű pöttyökkel kell kihelyezni.

2 Stainless Steel Endless Slide V2A made in germany Scope of delivery 1 running metre endless slide: stainless steel Material Stainless steel Foundation level - Minimum space - Free falling height - Impact protection net - Foundations - Assembly - Largest section - Heaviest section 40 kg eibe Produktion + Vertrieb GmbH & Co. KG Industriestraße 1 D Röttingen Germany Fon +49 (0) Fax +49 (0)

3 Hill Platform with Broad Slide made in germany Scope of delivery 1 wide slide PH 145 cm: GFRP 1 hill platform: SW pi 2 posts: SW pi Post shoes: hot-dip galvanized steel Material SW pi Foundation level FL 1 Minimum space Free falling height 573x314x203 cm 23 cm Impact protection net 16,5 m² Foundations Assembly Largest section Heaviest section 5x CF or 5x PFs 2 people/3 h 373x55x114 cm 53 kg eibe Produktion + Vertrieb GmbH & Co. KG Industriestraße 1 D Röttingen Germany Fon +49 (0) Fax +49 (0)

4 Straight, Broad, Wavy Slide, PH 200 cm, stainless steel made in germany Scope of delivery 1 slide PH 200: stainless steel Material Stainless steel Foundation level FL 1 Minimum space Free falling height 552x473x380 cm 200 cm Impact protection net 21 m² Foundations Assembly Largest section Heaviest section 2x CF or 4x PFs 2 people/3 h 435x100x70 cm 139 kg eibe Produktion + Vertrieb GmbH & Co. KG Industriestraße 1 D Röttingen Germany Fon +49 (0) Fax +49 (0)

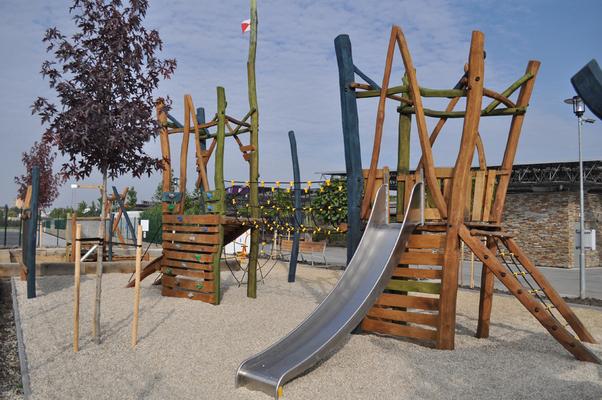

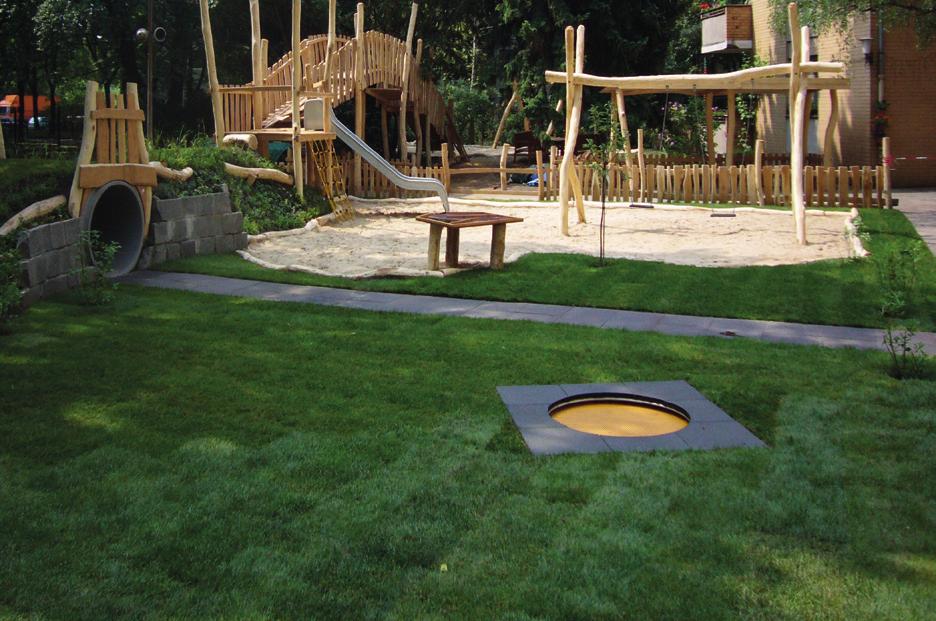

5 Woody Doo WD kötél fellépő, ferde fellépő, mászófal kapaszkodókkal, kötélhíd, kötél pókháló, csúszda, rejtekhely, WD Korosztály 3-14 Méretek (m) 10,0 x 6,2 x 4,8 Szükséges terület (m) 13,0 x 10,3 Ütéscsillapító felület (m2) 81 2,4 Felhasználók száma 14

6 Woody Doo WD fellépő rámpák, két dombocska, függő kötélhíd WD Korosztály 3-14 Méretek (m) 8,5 x 1,0 x 3,0 Szükséges terület (m) 9,4 x 4,0 Ütéscsillapító felület (m2) 38 0,95 Felhasználók száma 7

7 Woody Doo WD mászófalak kapaszkodókkal, lyukakkal és korlátokkal, kör alakú átmászók, kötél átmászó elemek, zárt kilátó kosár WD Korosztály 3-14 Méretek (m) 4,9 x 4,9 x 5,7 Szükséges terület (m) 6,3 x 6,3 Ütéscsillapító felület (m2) 31 2,9 Felhasználók száma 17

8 Woody Doo WD háromszögű házikó ablakokkal, három rugó WD Korosztály 3-10 Méretek (m) 2,1 x 1,7 x 2,4 Szükséges terület (m) 5,1 x 4,7 Ütéscsillapító felület (m2) 18 do 0,6 Felhasználók száma 3

9 Woody Doo WD függesztett hinta kosár WD Korosztály 3-14 Méretek (m) 1,3 x 4,9 x 1,6 Szükséges terület (m) 6,0 x 4,9 Ütéscsillapító felület (m2) 16 0,95 Felhasználók száma 6

10 Rob Roy edryd RR Korosztály 3-14 Méretek (m) 4,0 x 0,4 x 0,9 Szükséges terület (m) 6,0 x 2,4 Ütéscsillapító felület (m2) 13 0,95 Felhasználók száma 2

11 Woody Doo WD oszlop változó magassággal 2,2-3,4 m WD Korosztály 3-14 Méretek (m) 0,2 x 0,2 x Ø3,0 Szükséges terület (m) 3,0 x 3,0 Ütéscsillapító felület (m2) 0 do 0,6 Felhasználók száma 2

12 Rob Roy Natura plat 2 RR Korosztály 3-14 Méretek (m) 1,2 x 1,2 x 0,5 Szükséges terület (m) 4,2 x 4,2 Ütéscsillapító felület (m2) 14 do 0,6 Felhasználók száma 3
