1 NEMZETI FEJLESZTÉSI MINISZTÉRIUM Minősítés szintje: Érvényességi idő: óra 00 perc a vizsgaezdés szerint. Minősítő neve, beosztása: Barna Péter s.. NFM főosztályvezető. Készítő szerv: Nemzeti Szaépzési és Felnőttépzési Hivatal Készítő szerv itatószáma: 00119/2016/NFM özl. IR Komplex Jóváhagyó szerv itatószáma: Kiadmányozás dátuma: Példányszám: 1 eredeti példány Példánysorszám: 1. Terjedelem: 11 lap Az 1. eredeti példány címzettje: Nemzeti Szaépzési és Felnőttépzési Hivatal Másolati példányo észítése: nyomdai úton, a minősítő ülön utasítása szerinti példányszámban Másolati példányo elosztása: ülön iraton Irattári tételszám: vizsgázó neve... érdemjegy Vizsgabizottság elnöe javító tanár Komplex szamai vizsga Központi írásbeli vizsgatevéenység A szaépesítés azonosító száma és megnevezése: Autótechnius A vizsgafeladat megnevezése: Autótechnius szamai alapjai Időtartam: 180 perc Jóváhagyta: 2016 Barna Péter főosztályvezető NEMZETI SZAKKÉPZÉSI ÉS FELNŐTTKÉPZÉSI HIVATAL A vizsgaszervező tölti i. A feladatlapon túl beadott lapo száma: lap. felügyelő aláírása

2 12/2013. (III. 29.) NFM rendelet szamai és vizsgaövetelménye alapján. Szaépesítés, azonosító száma és megnevezése Autótechnius Tájéoztató A vizsgázó az első lapra írja fel a nevét! Ha a vizsgafeladat idolgozásához több lapot használ fel, a nevét valamennyi lapon fel ell tüntetnie, és a lapoat sorszámmal el ell látnia. Használható segédeszöz: számológép, rajzeszözö Értéelési sála: pont 5 (jeles) pont 4 (jó) pont 3 (özepes) pont 2 (elégséges) 0 50 pont 1 (elégtelen) A javítási-értéelési útmutatótól eltérő helyes megoldásoat is el ell fogadni. A vizsgafeladat értéelési súlyaránya: 30% T 2/11

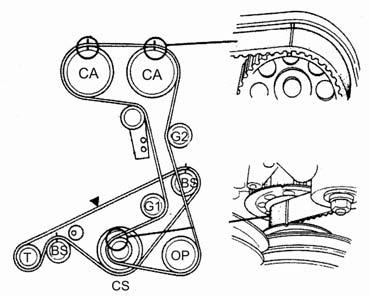

3 1. feladat Összesen: 1 Az alábbi ábrán egy négyütemű négyhengeres benzinmotor vezérléséne szerezeti elemei látható. a) Nevezze meg az alábbi ábrán a betűel jelölt alatrészeet! CA. G1 G2. BS.. T CS.. OP.. b) Milyen célt szolgálna a BS jelű tengelye? c) Egészítse i az alábbi mondatoat! A BS jelű tengelye forgásiránya egymással. A BS jelű tengelye fordulatszáma.. a forgattyústengely fordulatszámána. 2. feladat Összesen: 5 pont Az alábbi ábrán egy turbófeltöltő ompresszor jellegmezője és a motor együttműödési diagramja látható. A függőleges tengelyen a nyomásviszony, a vízszintes tengelyen a térfogatáram olvasható. Határozza meg a jelleggörbe alapján az a 0,15 m 3 /s térfogatáramhoz tartozó alábbi jellemzőet! Motorfordulatszám: Feltöltő fordulatszám: Nyomásviszony:. Motorlégnyelés:. A feltöltő hatásfoa:.. A megadott értéetől 10% eltérés megengedett. Helyes válaszonént adható: T 3/11

4 3. feladat Összesen: 1 Az alábbi ábrán egy szívószelep és a motor hengeréne egyszerűsített ábrája látható. a) Határozza meg a eresztmetszete térfogatáramána egyenlősége alapján a benzin levegő everé özepes beáramlási sebességét 3600 min -1 motorfordulatszámnál, ha a szívócsatorna átmérője d sz = 40 mm, a szelepemelés magassága h max = 10 mm, a hengerátmérő D h = 81 mm, a löethossz s = 79 mm, a szelepülés szöge = 45 o! A hengeröpeny eresztmetszet térfogatáramát a dsz π h max vsz cosα, a motor légnyelését a c összefüggéssel számolja! ( c 2 Dh π 2 s n ) 4 b) Nevezze meg a motor üzemállapotához történő szelepnyitás megváltoztatásána ét lehetőségét! c) Milyen helyzetben van az alábbi ábra szerint a vezérlés? Húzza alá a helyes választ! orai ései helyzetben. d) Jelölje az ábrán a 7-es, 8-as számoal jelölt helyeen az olajnyomás és az olajvisszavezetés irányát nyilaal! T 4/11

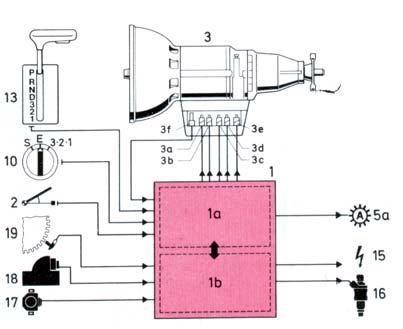

5 4. feladat Összesen: 1 a) Az alábbi ábrán egy eletroniusan vezérelt nyomatéváltó rendszervázlata látható. Nevezze meg a iemelt számozott részeit! 1a 1b b) Értelmezze az alábbi jelleggörbe E, illetve S betűvel megjelölt részeit! E.. A programot a legisebb tüzelőanyag-felhasználásra dolgoztá i. S. A nyomatéváltó nagyobb sebességnél apcsol felfelé úgy, hogy sportosan, lendületesen lehessen vezetni. Az utolsó foozatot (ímélő foozat) nem apcsolja. c) Írja le a Kic-down ifejezés jelentéséne lényegét, valamint a szerezet műödését röviden! T 5/11

6 5. feladat Összesen: 10 pont Mint a arbantartási és szerviztevéenységet végző szaemberne ismernie ell a tevéenység során eletezett veszélyes anyagoal és áros hulladéoal apcsolatos alapfogalmaat, szabályoat, végrehajtási folyamatoat. Húzza alá a helyes válaszoat! 5.1. Melyi jogszabály tartalmazza a hulladégazdálodási törvényt? a) évi XLIII. törvény b) 98/2001. (VI. 15.) Korm. rend. c) 16/2001. (VII. 18.) KÖM rend Mit nevezün veszélyes anyagna? a) Az az anyag, amely csa a személyre veszélyes. b) Az az anyag, amely csa a örnyezetre veszélyes. c) Az az anyag, illetve az a észítmény, amely az alábbi csoporto bármelyiébe besorolható (robbanóanyago, foozottan tűzveszélyes anyago, mérgező anyago, örnyezetre veszélyes anyago) Mit nevezün veszélyes hulladéna? a) Olyan összetevőet tartalmazó hulladéo, amelye eredete, összetétele, oncentrációja miatt az egészségre, a örnyezetre ocázatot jelentene. b) Olyan összetevőet tartalmazó hulladéo, amelye eredete, összetétele, oncentrációja miatt az egészségre ocázatot jelentene. c) Olyan összetevőet tartalmazó hulladéo, amelye eredete, összetétele, oncentrációja miatt a örnyezetre ocázatot jelentene Melyi doumentum definíciója az alábbi megfogalmazás? A veszélyes anyag, illetve a veszélyes észítmény azonosítására, veszélyességére, ezelésére, tárolására, szállítására, a hulladéezelésre, valamint az egészséget nem veszélyeztető munavégzés feltételeire vonatozó doumentum. a) Használati utasítás b) Biztonsági adatlap c) Biztonsági utasítás 5.5. Mit jelent az R mondat és az R szám? a) A veszélyes anyago, illetve a veszélyes észítménye csomagolására utaló mondat, illetőleg e mondat sorszáma. b) A veszélyes anyago, illetve a veszélyes észítménye színére utaló mondat, illetőleg e mondat sorszáma. c) A veszélyes anyago, illetve a veszélyes észítménye ocázataira utaló mondat, illetőleg e mondat sorszáma. T 6/11

7 6. feladat Összesen: 10 pont a) Egy szerelőműhelyhez tartozó ratárhelyiség alapterülete 50 m 2, amelyne 75%-át Salgó-állványoal építetté be. Az állványo egységesen 4 db, azonos méretű és terhelhetőségű polcot tartalmazna. A helyiség bérleti díja 2800 Ft/m 2 /hó, a fűtés átalánydíja 8000 Ft/hó, a villamos energia pedig 2000 Ft (szintén átalánydíjas). Határozza meg 1 m 2 területű polc havi öltségét! Egy hónapra számolt öltsége: Bérleti díj: K b = 2800 Ft/m 2 50 m 2 = Ft Fűtésátalány: K f = Ft Villanyátalány: K v = Ft Összesen. 3 pont Tárolási terület (vagy ihasznált terület) számítása: ez megegyezi az összes polc területével. 1 m 2 polcterület tárolási öltsége: 3 pont b) Az egyi polcon 5 literes iszerelésű motorolajat tartana. Egy flaon alapterülete 3 dm 2. Az olaj beszerzési öltsége 6200 Ft/5 l, melyet 30%-os haszonnal adna el az olajcsere alalmával. Számítsa i a tényleges haszon nagyságát egy 5 l-es motorolaj értéesítéseor, ha azt 4 hónapig ellett tárolni a ratárban! Egy 5 literes flaon havi tárolási öltsége: 5 l olaj eladásána haszna a 30%-os haszonulccsal számolva: A tényleges haszon ennél az érténél a tárolási öltséggel evesebb: T 7/11

8 7. feladat Összesen: 20 pont a) Az alábbi ábrán egy benzinbefecsendező rendszer fő- és szivattyú-reléjét (K20-46), a befecsendező-szelepeit (Y3) és az azoat műödtető végfo (T) leegyszerűsített apcsolását látja. Az ábra melletti adato ismeretében számítsa i, hogy ideális apcsolótranzisztort, relét és vezetéhálózatot feltételezve a megadott feszültség mellett meora a tranzisztor nyitott helyzetében egy-egy befecsendező-szelep maximális áramfelvétele, és meora minimális értére csöen az a tranzisztor zárása után! Adato: U = 14 V R sz = 16 R A = 31 Ha a tranzisztor vezet: Egy teercsen az áramna a negyed része folyi: Ha a tranzisztor lezár: b) Határozza meg, hogy a fenti adato mellett meora maximális induált feszültség jelenne meg a befecsendezési oszcillogramon a végfo nyitásána pillanatában, ha feltételezzü, hogy a befecsendező-szelepe által létrehozott feszültség a leapcsolás pillanatában a maximális áramot szeretné fenntartani! T 8/11

9 c) Számítsa i az alábbi összefüggés alapján, hogy a beindulást övetően meora befecsendezési idővel (t i ) műödi a rendszer az alábbi bemeneti jellemző beállítása esetén! t i t p m L F2 U5031 U8731 F1 = 1 ms a szelep nyitásésési és zárásésési ideje özti ülönbség t = 2,4 ms a befecsendezési alapidő p m = 1 motorhőmérsélettől függő orreció = 1 levegőhőmérsélettől függő orreció L F 2 = 1,1 teljes terhelési orreció = 1 indítási orreció U U 8731 = 0 szelepfeszültségtől függő orreció F 1 = 1 tolóüzemi orreció t i = 4 pont d) Ábrázolja a befecsendezési oszcillogramot az alábbi oordináta-rendszerben a számított értée alapján, ha a motor fordulatszáma n mot = 4000 min -1, és minden főtengely- fordulaton történi befecsendezés! A befecsendezési cilusidő: T = A rajz helyes elészítése: 4 pont T 9/11

10 8. feladat Összesen: 10 pont Az alábbi ábrán egy négyhengeres motorban alalmazott DIS gyújtóberendezés villamos apcsolási vázlata látható. a) Milyen bemenőjele szüségese a fenti ábrán látható gyújtóberendezés optimális műödéséhez? Írja a bemenőjele mellé azo jelentését! n Ft.. n vmt... T 1.. T 2.. MAP. KOP. b) Milyen előnyei vanna a DIS gyújtásna? Sorolja fel legalább négy előnyét a gyújtáselosztóval rendelező tranzisztoros gyújtásoal szemben! T 10/11

11 9. feladat Összesen: 10 pont a) Írja le, hogy az ábrán látható CAN adó-vevő (CAN transceiver) hogyan épez egy domináns és egy recesszív bitet! b) Egészítse i a busz-rendszerere vonatozó mondatoat! B osztály (LS-CAN Low Speed CAN): max. Bit/s átviteli sebességű. Elsősorban a irányítóegységei özötti ommuniáció bitrátája eora. C osztály (HS-CAN High Speed CAN): max. Mbit/s átviteli sebességű. A, a multimédia és a vezeté nélüli rendszerenél alalmazzá e gyors információátviteli hálózatot. 4 pont T 11/11
