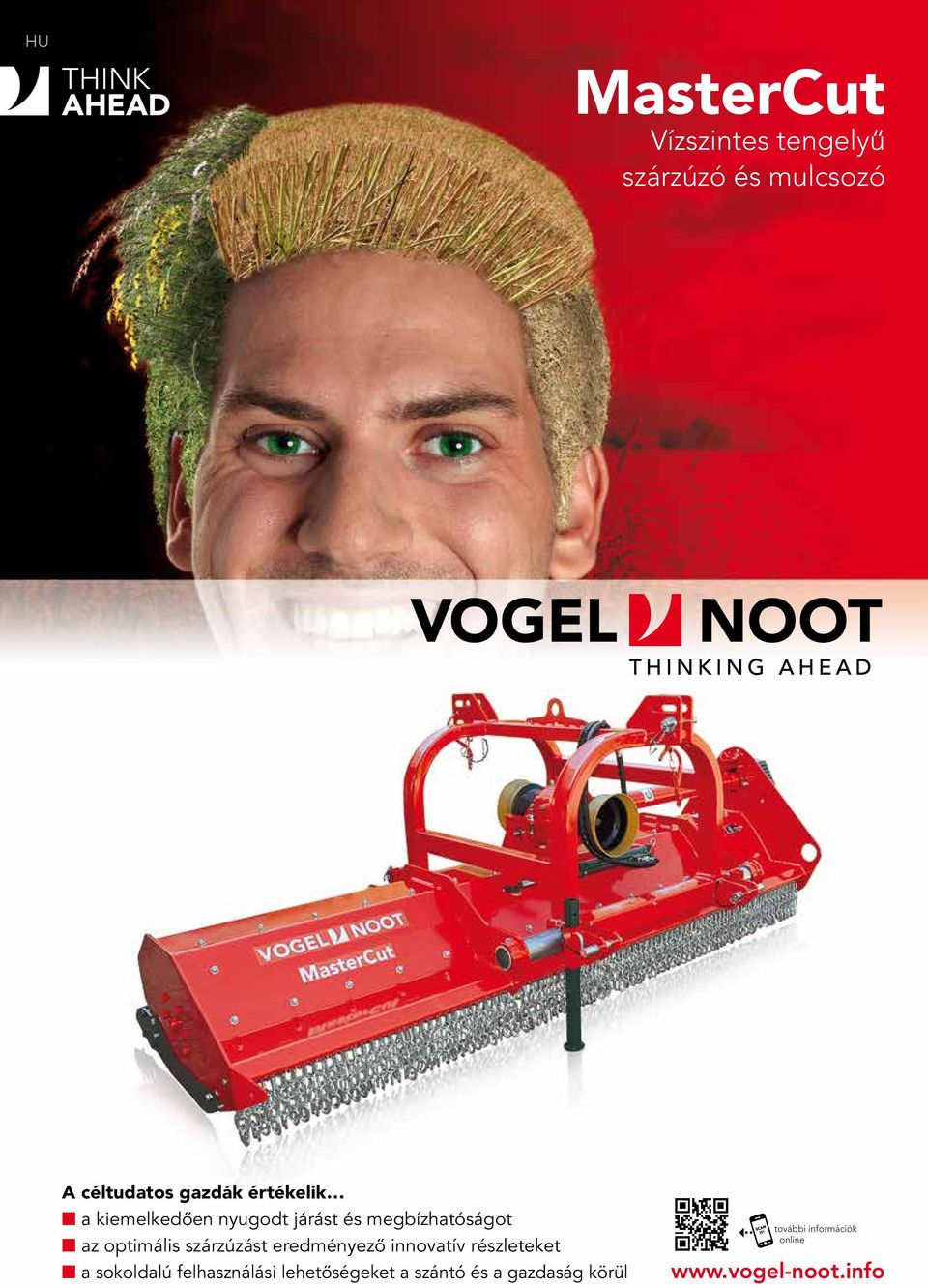

1 HU think ahead MasterCut Vízszintes tengelyu szárzúzó és mulcsozó A céltudatos gazdák értékelik n a kiemelkedo en nyugodt járást és megbízhatóságot n az optimális szárzúzást eredményezo innovatív részleteket n a sokoldalú felhasználási leheto ségeket a szántó és a gazdaság körül további információk online

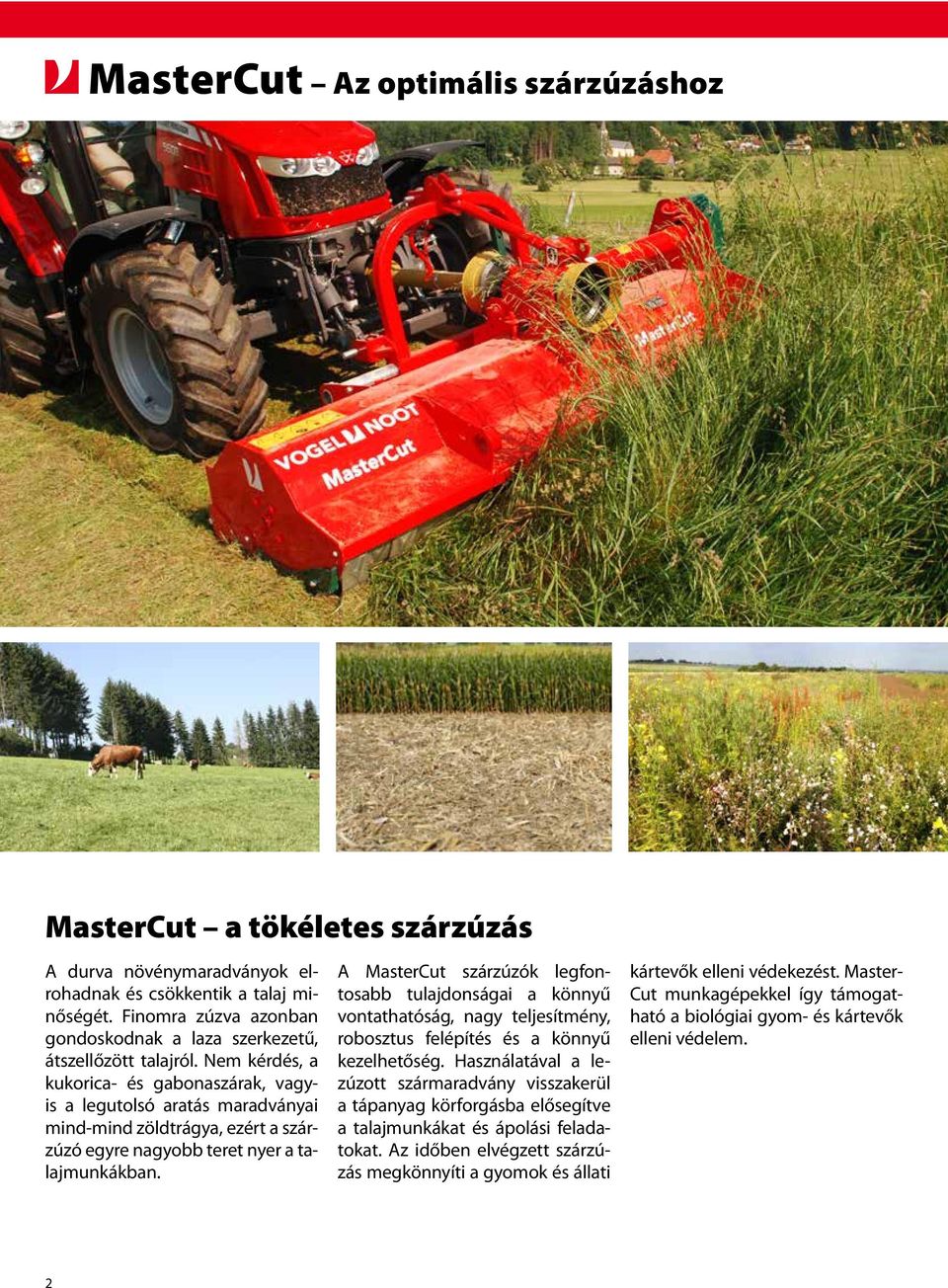

2 MasterCut Az optimális szárzúzáshoz MasterCut a tökéletes szárzúzás A durva növénymaradványok elrohadnak és csökkentik a talaj minőségét. Finomra zúzva azonban gondoskodnak a laza szerkezetű, átszellőzött talajról. Nem kérdés, a kukorica- és gabonaszárak, vagyis a legutolsó aratás maradványai mind-mind zöldtrágya, ezért a szárzúzó egyre nagyobb teret nyer a talajmunkákban. A MasterCut szárzúzók legfontosabb tulajdonságai a könnyű vontathatóság, nagy teljesítmény, robosztus felépítés és a könnyű kezelhetőség. Használatával a lezúzott szármaradvány visszakerül a tápanyag körforgásba elősegítve a talajmunkákat és ápolási feladatokat. Az időben elvégzett szárzúzás megkönnyíti a gyomok és állati kártevők elleni védekezést. Master- Cut munkagépekkel így támogatható a biológiai gyom- és kártevők elleni védelem. 2

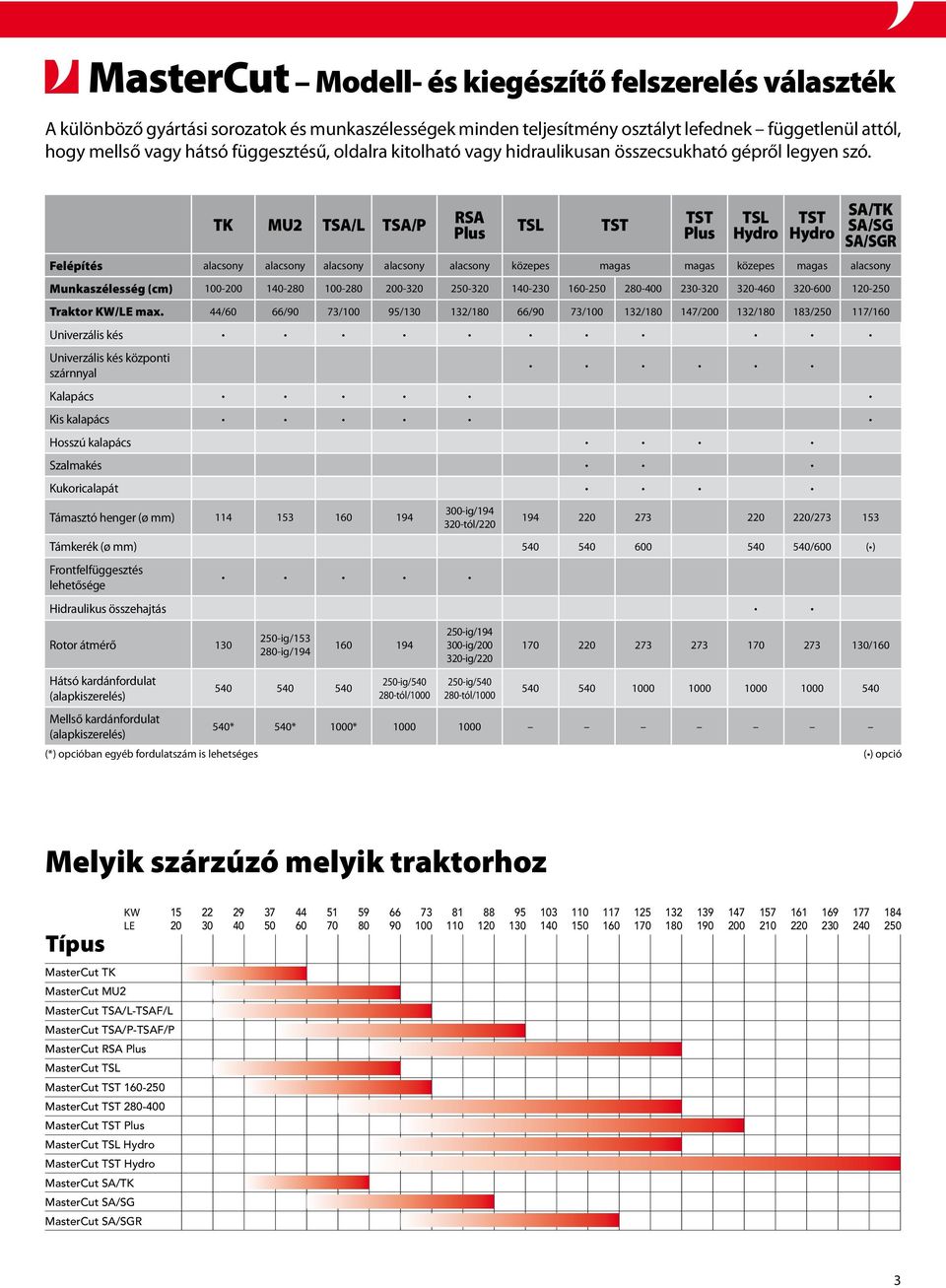

3 MasterCut Modell- és kiegészítő felszerelés választék A különböző gyártási sorozatok és munkaszélességek minden teljesítmény osztályt lefednek függetlenül attól, hogy mellső vagy hátsó függesztésű, oldalra kitolható vagy hidraulikusan összecsukható gépről legyen szó. TK MU2 TSA/L TSA/P RSA Plus TSL TST TST Plus TSL Hydro TST Hydro SA/TK SA/SG SA/SGR Felépítés alacsony alacsony alacsony alacsony alacsony közepes magas magas közepes magas alacsony Munkaszélesség (cm) Traktor KW/LE max. 44/60 66/90 73/100 95/ /180 66/90 73/ / / / / /160 Univerzális kés Univerzális kés központi szárnnyal Kalapács Kis kalapács Hosszú kalapács Szalmakés Kukoricalapát Támasztó henger (ø mm) ig/ tól/ / Támkerék (ø mm) /600 ( ) Frontfelfüggesztés lehetősége Hidraulikus összehajtás Rotor átmérő 130 Hátsó kardánfordulat (alapkiszerelés) 250-ig/ ig/ ig/ tól/ ig/ ig/ ig/ ig/ tól/ / Mellső kardánfordulat 540* 540* 1000* (alapkiszerelés) (*) opcióban egyéb fordulatszám is lehetséges ( ) opció Melyik szárzúzó melyik traktorhoz Type Típus kw KW LE PS MasterCut TK MasterCut MU2 MasterCut TSA/L-TSAF/L MasterCut TSA/P-TSAF/P MasterCut RSA Plus MasterCut TSL MasterCut TST MasterCut TST MasterCut TST Plus MasterCut TSL Hydro MasterCut TST Hydro MasterCut SA/TK MasterCut SA/SG MasterCut SA/SGR 3

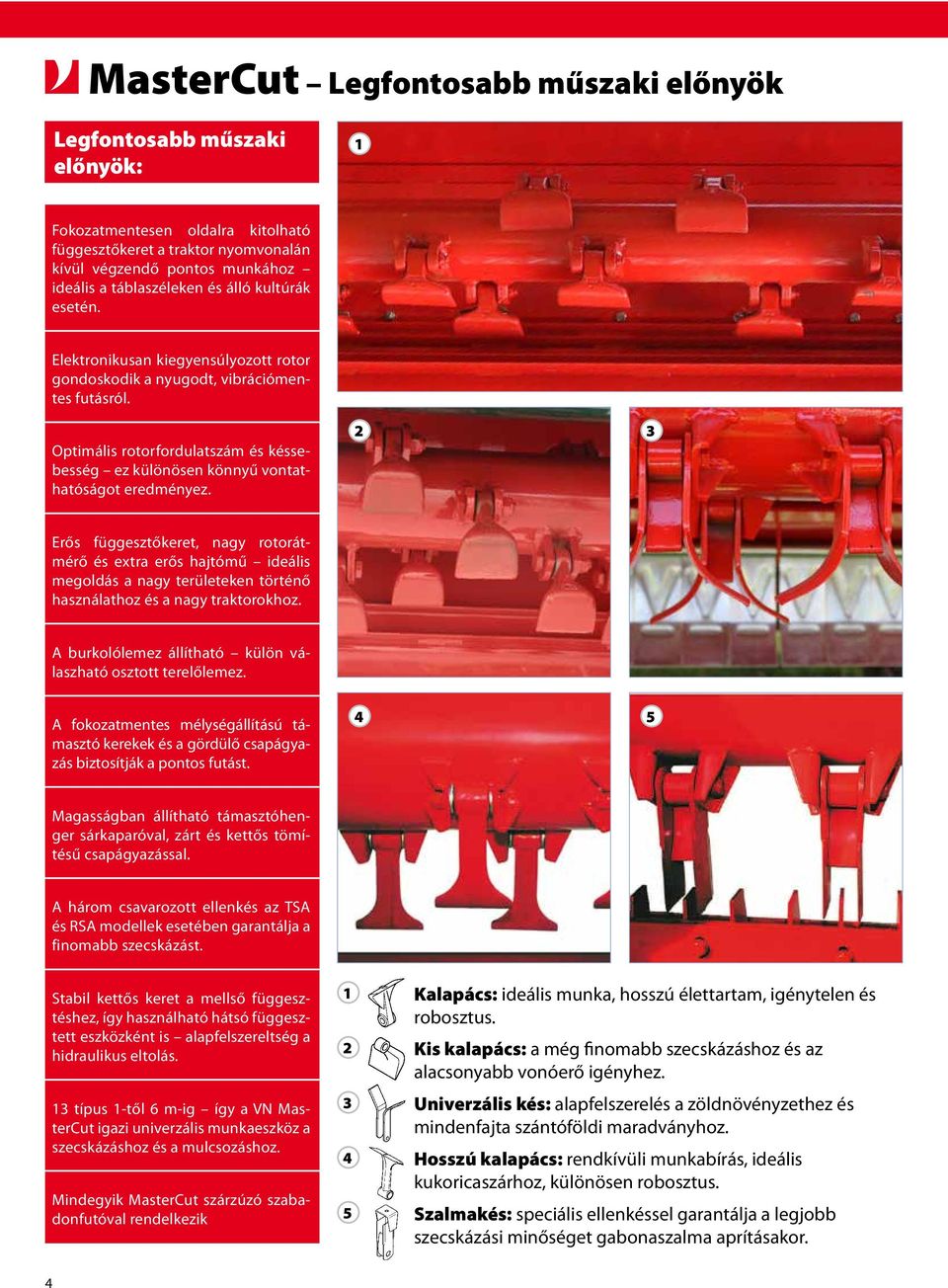

4 MasterCut Legfontosabb műszaki előnyök Legfontosabb műszaki előnyök: 1 Fokozatmentesen oldalra kitolható függesztőkeret a traktor nyomvonalán kívül végzendő pontos munkához ideális a táblaszéleken és álló kultúrák esetén. Elektronikusan kiegyensúlyozott rotor gondoskodik a nyugodt, vibrációmentes futásról. Optimális rotorfordulatszám és késsebesség ez különösen könnyű vontathatóságot eredményez. 2 3 Erős függesztőkeret, nagy rotorátmérő és extra erős hajtómű ideális megoldás a nagy területeken történő használathoz és a nagy traktorokhoz. A burkolólemez állítható külön válaszható osztott terelőlemez. A fokozatmentes mélységállítású támasztó kerekek és a gördülő csapágyazás biztosítják a pontos futást. 4 5 Magasságban állítható támasztóhenger sárkaparóval, zárt és kettős tömítésű csapágyazással. A három csavarozott ellenkés az TSA és RSA modellek esetében garantálja a finomabb szecskázást. Stabil kettős keret a mellső függesztéshez, így használható hátsó függesztett eszközként is alapfelszereltség a hidraulikus eltolás. 13 típus 1-től 6 m-ig így a VN MasterCut igazi univerzális munkaeszköz a szecskázáshoz és a mulcsozáshoz. Mindegyik MasterCut szárzúzó szabadonfutóval rendelkezik 1 Kalapács: ideális munka, hosszú élettartam, igénytelen és robosztus. 2 Kis kalapács: a még finomabb szecskázáshoz és az alacsonyabb vonóerő igényhez. 3 Univerzális kés: alapfelszerelés a zöldnövényzethez és mindenfajta szántóföldi maradványhoz. 4 Hosszú kalapács: rendkívüli munkabírás, ideális kukoricaszárhoz, különösen robosztus. 5 Szalmakés: speciális ellenkéssel garantálja a legjobb szecskázási minőséget gabonaszalma aprításakor. 4

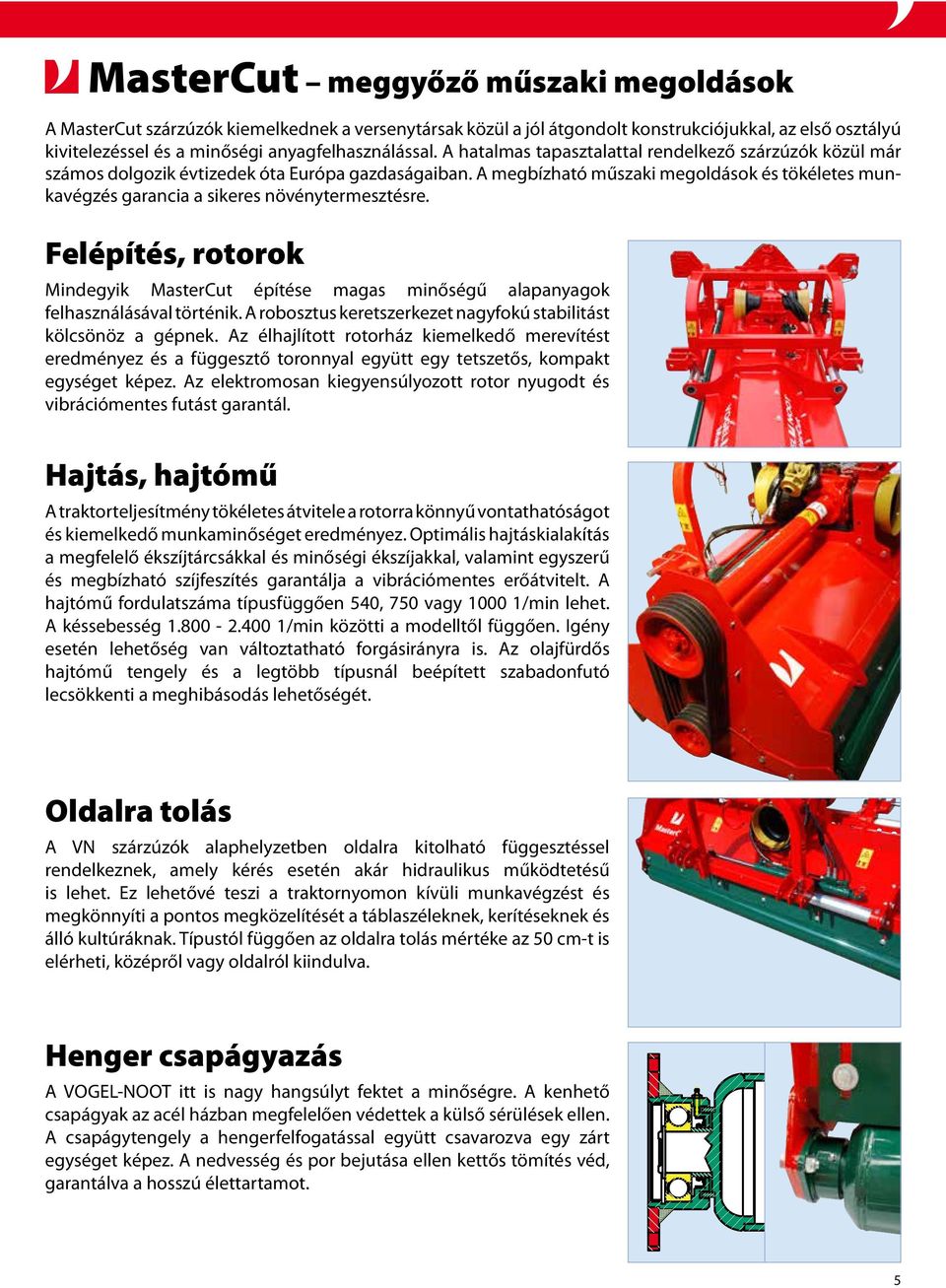

5 MasterCut meggyőző műszaki megoldások A MasterCut szárzúzók kiemelkednek a versenytársak közül a jól átgondolt konstrukciójukkal, az első osztályú kivitelezéssel és a minőségi anyagfelhasználással. A hatalmas tapasztalattal rendelkező szárzúzók közül már számos dolgozik évtizedek óta Európa gazdaságaiban. A megbízható műszaki megoldások és tökéletes munkavégzés garancia a sikeres növénytermesztésre. Felépítés, rotorok Mindegyik MasterCut építése magas minőségű alapanyagok felhasználásával történik. A robosztus keretszerkezet nagyfokú stabilitást kölcsönöz a gépnek. Az élhajlított rotorház kiemelkedő merevítést eredményez és a függesztő toronnyal együtt egy tetszetős, kompakt egységet képez. Az elektromosan kiegyensúlyozott rotor nyugodt és vibrációmentes futást garantál. Hajtás, hajtómű A traktorteljesítmény tökéletes átvitele a rotorra könnyű vontathatóságot és kiemelkedő munkaminőséget eredményez. Optimális hajtáskialakítás a megfelelő ékszíjtárcsákkal és minőségi ékszíjakkal, valamint egyszerű és megbízható szíjfeszítés garantálja a vibrációmentes erőátvitelt. A hajtómű fordulatszáma típusfüggően 540, 750 vagy /min lehet. A késsebesség /min közötti a modelltől függően. Igény esetén lehetőség van változtatható forgásirányra is. Az olajfürdős hajtómű tengely és a legtöbb típusnál beépített szabadonfutó lecsökkenti a meghibásodás lehetőségét. Oldalra tolás A VN szárzúzók alaphelyzetben oldalra kitolható függesztéssel rendelkeznek, amely kérés esetén akár hidraulikus működtetésű is lehet. Ez lehetővé teszi a traktornyomon kívüli munkavégzést és megkönnyíti a pontos megközelítését a táblaszéleknek, kerítéseknek és álló kultúráknak. Típustól függően az oldalra tolás mértéke az 50 cm-t is elérheti, középről vagy oldalról kiindulva. Henger csapágyazás A VOGEL-NOOT itt is nagy hangsúlyt fektet a minőségre. A kenhető csapágyak az acél házban megfelelően védettek a külső sérülések ellen. A csapágytengely a hengerfelfogatással együtt csavarozva egy zárt egységet képez. A nedvesség és por bejutása ellen kettős tömítés véd, garantálva a hosszú élettartamot. 5

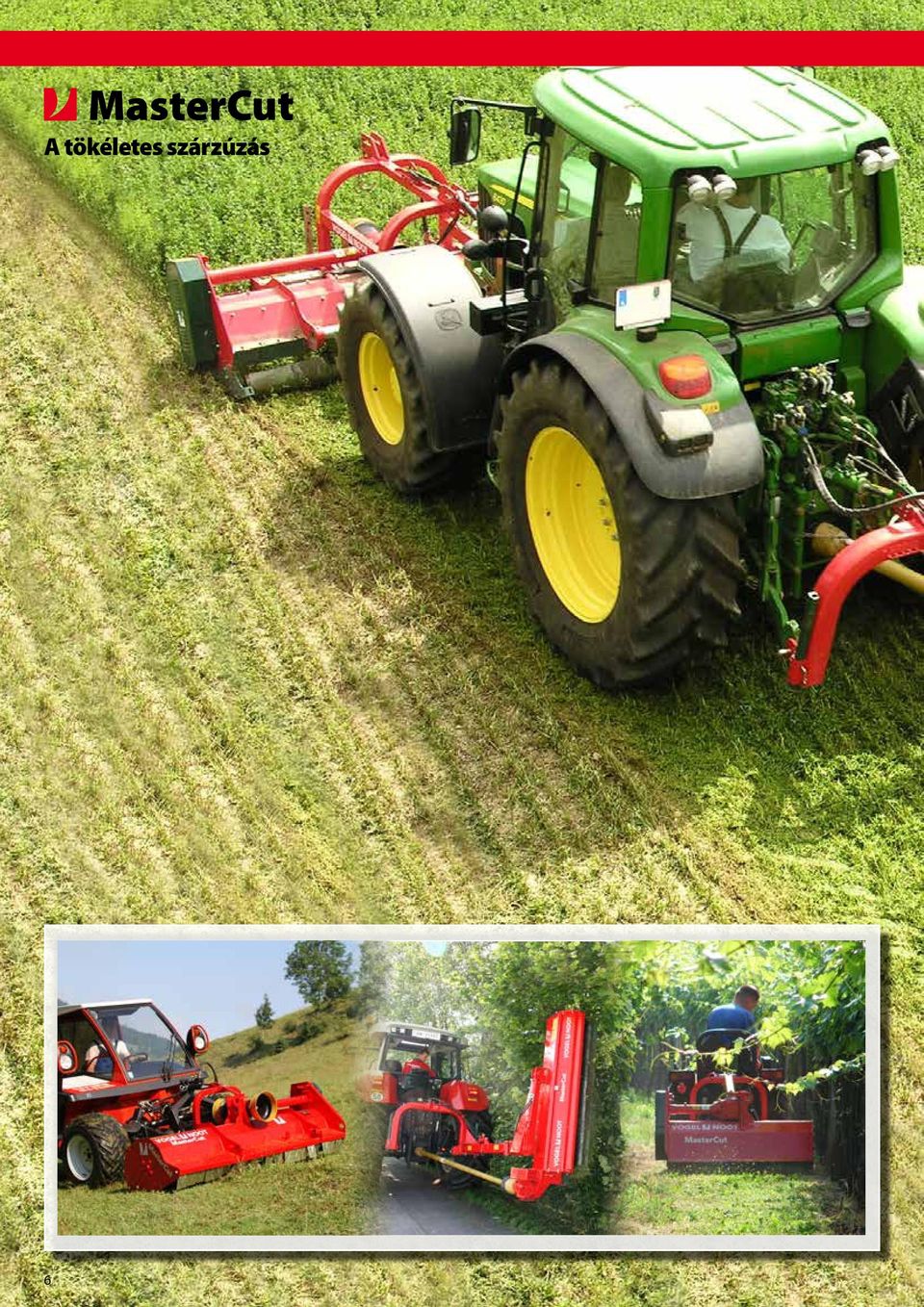

6 MasterCut A tökéletes szárzúzás 6

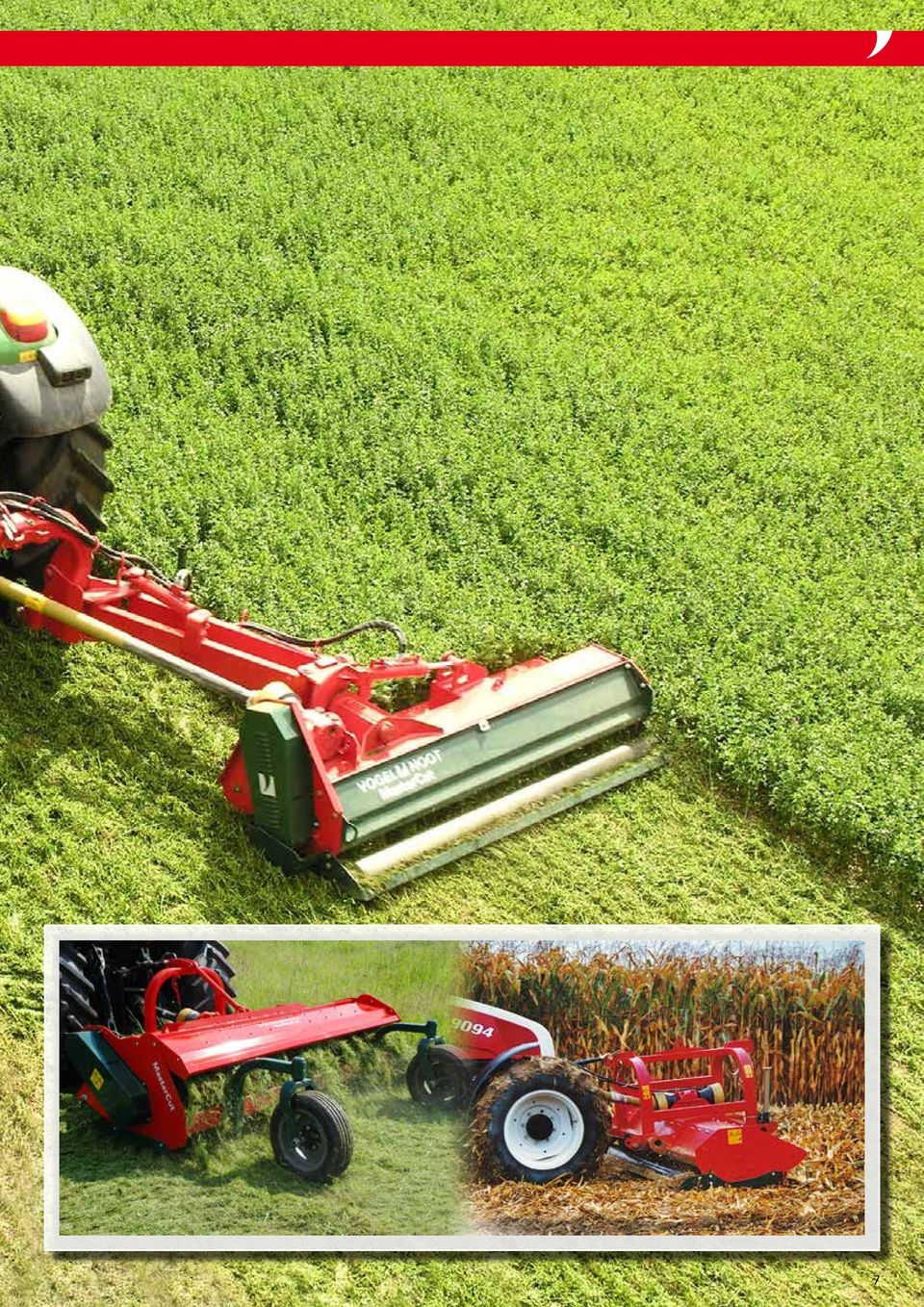

7 7

8 MasterCut TK (Szárzúzó alacsony kialakítású) 130 mm Könnyű szárzúzó MasterCut TK hátsó függesztésű Könnyű szárzúzó 4-kerekű különleges járművekhez és max. 60 LE-s traktorokhoz A könnyen vontatható szárzúzó különösen alkalmas rétek, legelők, szőlő- és gyümölcsös ültetvények gondozására és a meredek lejtők művelésére. Rövid felépítése és alacsony súlya következtében a kisebb teljesítményű traktorokhoz különösen ajánlott. Ez természetesen nem azt jelenti, hogy le kellene mondani a nagyobb modellekre jellemző sajátosságokról úgy, mint a szabadonfutós hajtómű vagy az opcióban választható, hidraulikusan oldalra kitolható függesztőkeret (I/II kategória). A magas rotor fordulatszám a kisebb művelőeszközökkel kombinálva garantálja a megfelelő minőséget. Támkerekek (hátsó üzemmód) kiegészítés a hengerhez a még jobb talajkövetés érdekében (elérhető minden alacsony kialakítású modellhez). Elérhető a front kivitelű mulcsozóhoz is. Állítható magasságú csúszótalpak a megfelelő talajkövetés érdekében (opcióban választható minden alacsony kialakítású modellhez) Mellső üzemmód MasterCut TK/F átmenő hajtóművel és fordítható toronnyal Munkaszélesség cm Súly kg (TK) Súly kg (TK/F)

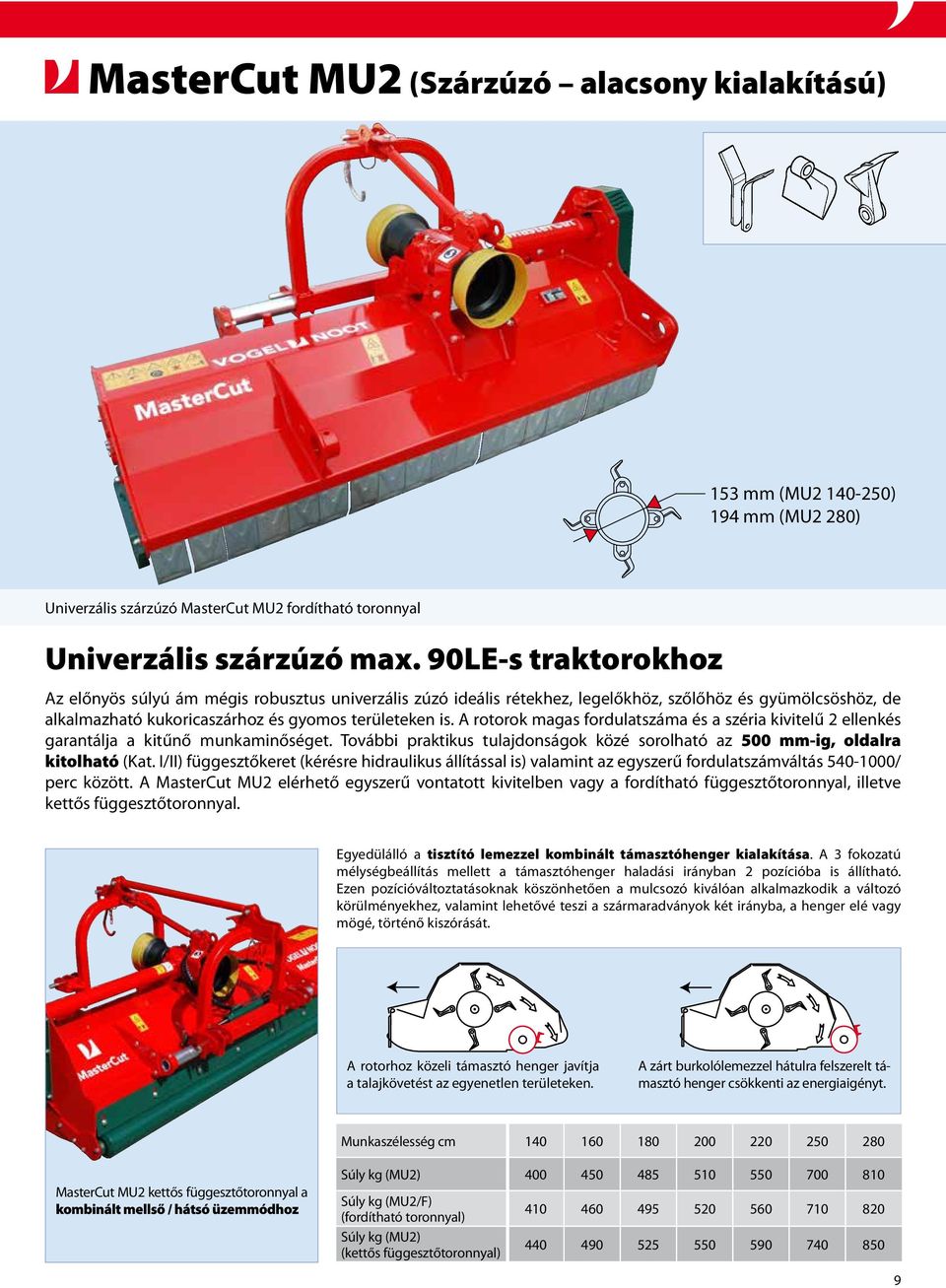

9 MasterCut MU2 (Szárzúzó alacsony kialakítású) 153 mm (MU ) 194 mm (MU2 280) Univerzális szárzúzó MasterCut MU2 fordítható toronnyal Univerzális szárzúzó max. 90LE-s traktorokhoz Az előnyös súlyú ám mégis robusztus univerzális zúzó ideális rétekhez, legelőkhöz, szőlőhöz és gyümölcsöshöz, de alkalmazható kukoricaszárhoz és gyomos területeken is. A rotorok magas fordulatszáma és a széria kivitelű 2 ellenkés garantálja a kitűnő munkaminőséget. További praktikus tulajdonságok közé sorolható az 500 mm-ig, oldalra kitolható (Kat. I/II) függesztőkeret (kérésre hidraulikus állítással is) valamint az egyszerű fordulatszámváltás / perc között. A MasterCut MU2 elérhető egyszerű vontatott kivitelben vagy a fordítható függesztőtoronnyal, illetve kettős függesztőtoronnyal. Egyedülálló a tisztító lemezzel kombinált támasztóhenger kialakítása. A 3 fokozatú mélységbeállítás mellett a támasztóhenger haladási irányban 2 pozícióba is állítható. Ezen pozícióváltoztatásoknak köszönhetően a mulcsozó kiválóan alkalmazkodik a változó körülményekhez, valamint lehetővé teszi a szármaradványok két irányba, a henger elé vagy mögé, történő kiszórását. A rotorhoz közeli támasztó henger javítja a talajkövetést az egyenetlen területeken. A zárt burkolólemezzel hátulra felszerelt támasztó henger csökkenti az energiaigényt. Munkaszélesség cm MasterCut MU2 kettős függesztőtoronnyal a kombinált mellső / hátsó üzemmódhoz Súly kg (MU2) Súly kg (MU2/F) (fordítható toronnyal) Súly kg (MU2) (kettős függesztőtoronnyal)

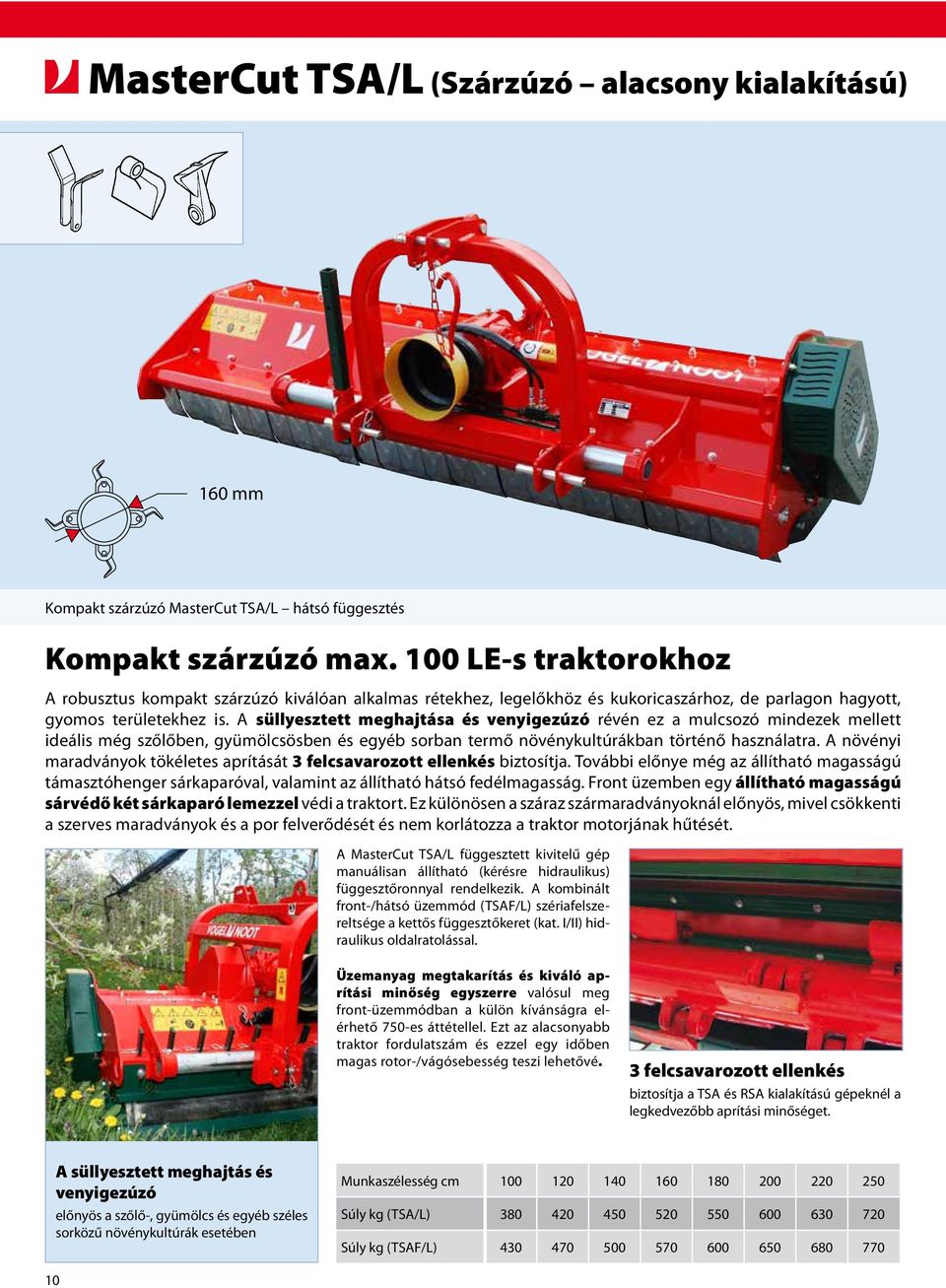

10 MasterCut TSA/L (Szárzúzó alacsony kialakítású) 160 mm Kompakt szárzúzó MasterCut TSA/L hátsó függesztés Kompakt szárzúzó max. 100 LE-s traktorokhoz A robusztus kompakt szárzúzó kiválóan alkalmas rétekhez, legelőkhöz és kukoricaszárhoz, de parlagon hagyott, gyomos területekhez is. A süllyesztett meghajtása és venyigezúzó révén ez a mulcsozó mindezek mellett ideális még szőlőben, gyümölcsösben és egyéb sorban termő növénykultúrákban történő használatra. A növényi maradványok tökéletes aprítását 3 felcsavarozott ellenkés biztosítja. További előnye még az állítható magasságú támasztóhenger sárkaparóval, valamint az állítható hátsó fedélmagasság. Front üzemben egy állítható magasságú sárvédő két sárkaparó lemezzel védi a traktort. Ez különösen a száraz szármaradványoknál előnyös, mivel csökkenti a szerves maradványok és a por felverődését és nem korlátozza a traktor motorjának hűtését. A MasterCut TSA/L függesztett kivitelű gép manuálisan állítható (kérésre hidraulikus) függesztőronnyal rendelkezik. A kombinált front-/hátsó üzemmód (TSAF/L) szériafelszereltsége a kettős függesztőkeret (kat. I/II) hidraulikus oldalratolással. Üzemanyag megtakarítás és kiváló aprítási minőség egyszerre valósul meg front-üzemmódban a külön kívánságra elérhető 750-es áttétellel. Ezt az alacsonyabb traktor fordulatszám és ezzel egy időben magas rotor-/vágósebesség teszi lehetővé. 3 felcsavarozott ellenkés biztosítja a TSA és RSA kialakítású gépeknél a legkedvezőbb aprítási minőséget. A süllyesztett meghajtás és venyigezúzó előnyös a szőlő-, gyümölcs és egyéb széles sorközű növénykultúrák esetében Munkaszélesség cm Súly kg (TSA/L) Súly kg (TSAF/L)

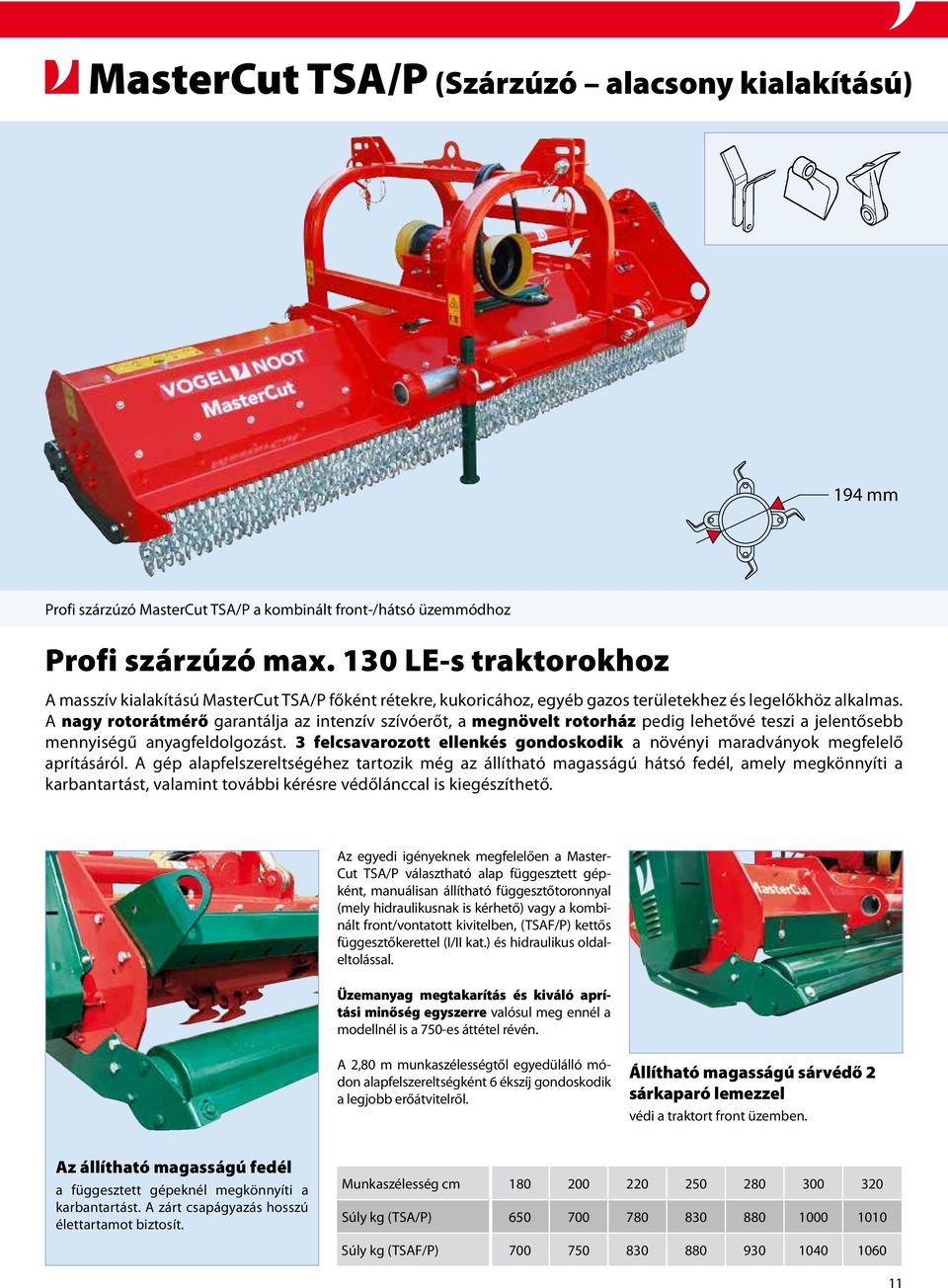

11 MasterCut TSA/P (Szárzúzó alacsony kialakítású) 194 mm Profi szárzúzó MasterCut TSA/P a kombinált front-/hátsó üzemmódhoz Profi szárzúzó max. 130 LE-s traktorokhoz A masszív kialakítású MasterCut TSA/P főként rétekre, kukoricához, egyéb gazos területekhez és legelőkhöz alkalmas. A nagy rotorátmérő garantálja az intenzív szívóerőt, a megnövelt rotorház pedig lehetővé teszi a jelentősebb mennyiségű anyagfeldolgozást. 3 felcsavarozott ellenkés gondoskodik a növényi maradványok megfelelő aprításáról. A gép alapfelszereltségéhez tartozik még az állítható magasságú hátsó fedél, amely megkönnyíti a karbantartást, valamint további kérésre védőlánccal is kiegészíthető. Az egyedi igényeknek megfelelően a Master- Cut TSA/P választható alap függesztett gépként, manuálisan állítható függesztőtoronnyal (mely hidraulikusnak is kérhető) vagy a kombinált front/vontatott kivitelben, (TSAF/P) kettős függesztőkerettel (I/II kat.) és hidraulikus oldaleltolással. Üzemanyag megtakarítás és kiváló aprítási minőség egyszerre valósul meg ennél a modellnél is a 750-es áttétel révén. A 2,80 m munkaszélességtől egyedülálló módon alapfelszereltségként 6 ékszíj gondoskodik a legjobb erőátvitelről. Állítható magasságú sárvédő 2 sárkaparó lemezzel védi a traktort front üzemben. Az állítható magasságú fedél a függesztett gépeknél megkönnyíti a karbantartást. A zárt csapágyazás hosszú élettartamot biztosít. Munkaszélesség cm Súly kg (TSA/P) Súly kg (TSAF/P)

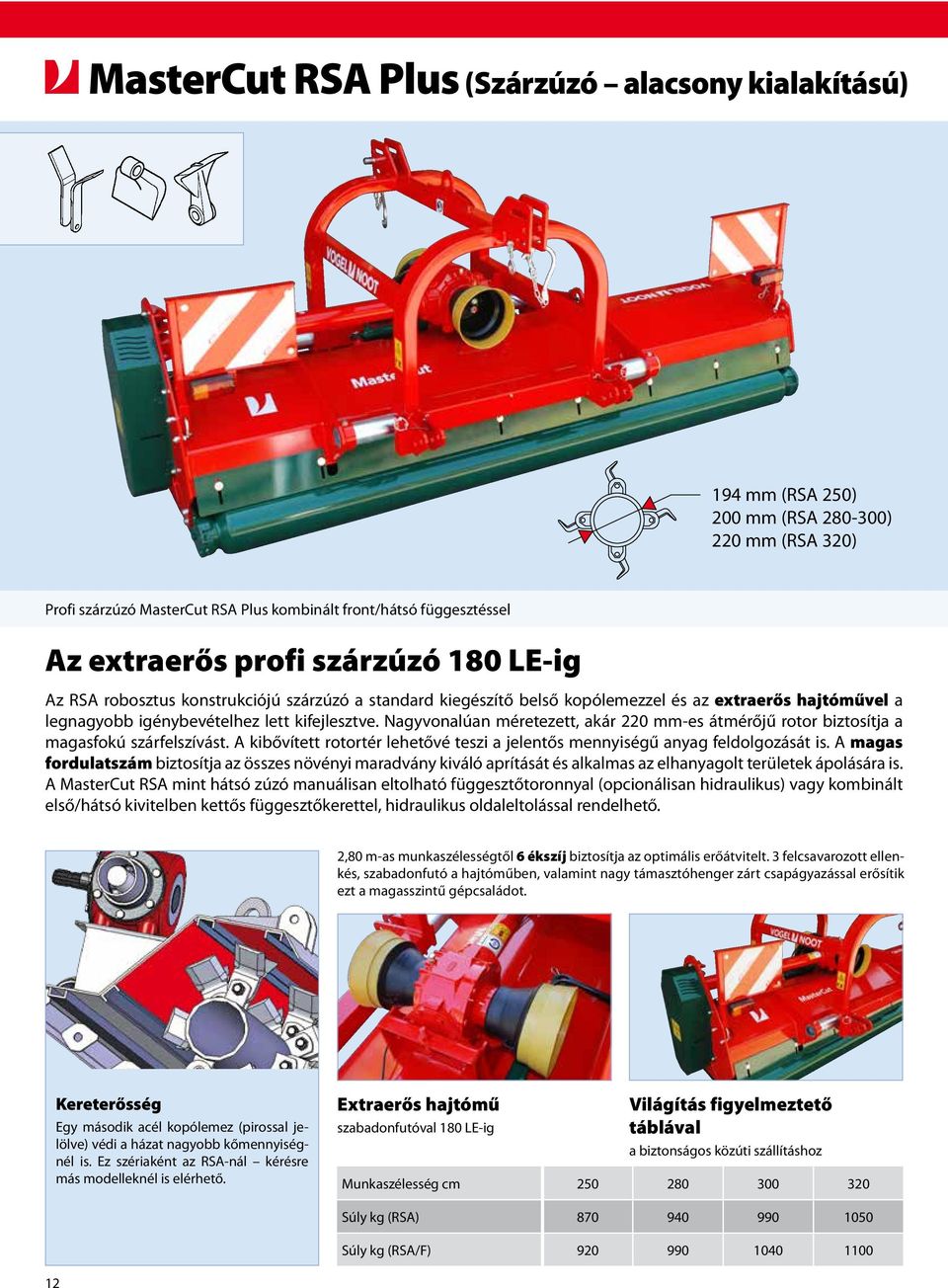

12 MasterCut RSA Plus (Szárzúzó alacsony kialakítású) 194 mm (RSA 250) 200 mm (RSA ) 220 mm (RSA 320) Profi szárzúzó MasterCut RSA Plus kombinált front/hátsó függesztéssel Az extraerős profi szárzúzó 180 LE-ig Az RSA robosztus konstrukciójú szárzúzó a standard kiegészítő belső kopólemezzel és az extraerős hajtóművel a legnagyobb igénybevételhez lett kifejlesztve. Nagyvonalúan méretezett, akár 220 mm-es átmérőjű rotor biztosítja a magasfokú szárfelszívást. A kibővített rotortér lehetővé teszi a jelentős mennyiségű anyag feldolgozását is. A magas fordulatszám biztosítja az összes növényi maradvány kiváló aprítását és alkalmas az elhanyagolt területek ápolására is. A MasterCut RSA mint hátsó zúzó manuálisan eltolható függesztőtoronnyal (opcionálisan hidraulikus) vagy kombinált első/hátsó kivitelben kettős függesztőkerettel, hidraulikus oldaleltolással rendelhető. 2,80 m-as munkaszélességtől 6 ékszíj biztosítja az optimális erőátvitelt. 3 felcsavarozott ellenkés, szabadonfutó a hajtóműben, valamint nagy támasztóhenger zárt csapágyazással erősítik ezt a magasszintű gépcsaládot. Kereterősség Egy második acél kopólemez (pirossal jelölve) védi a házat nagyobb kőmennyiségnél is. Ez szériaként az RSA-nál kérésre más modelleknél is elérhető. Extraerős hajtómű szabadonfutóval 180 LE-ig Világítás figyelmeztető táblával a biztonságos közúti szállításhoz Munkaszélesség cm Súly kg (RSA) Súly kg (RSA/F)

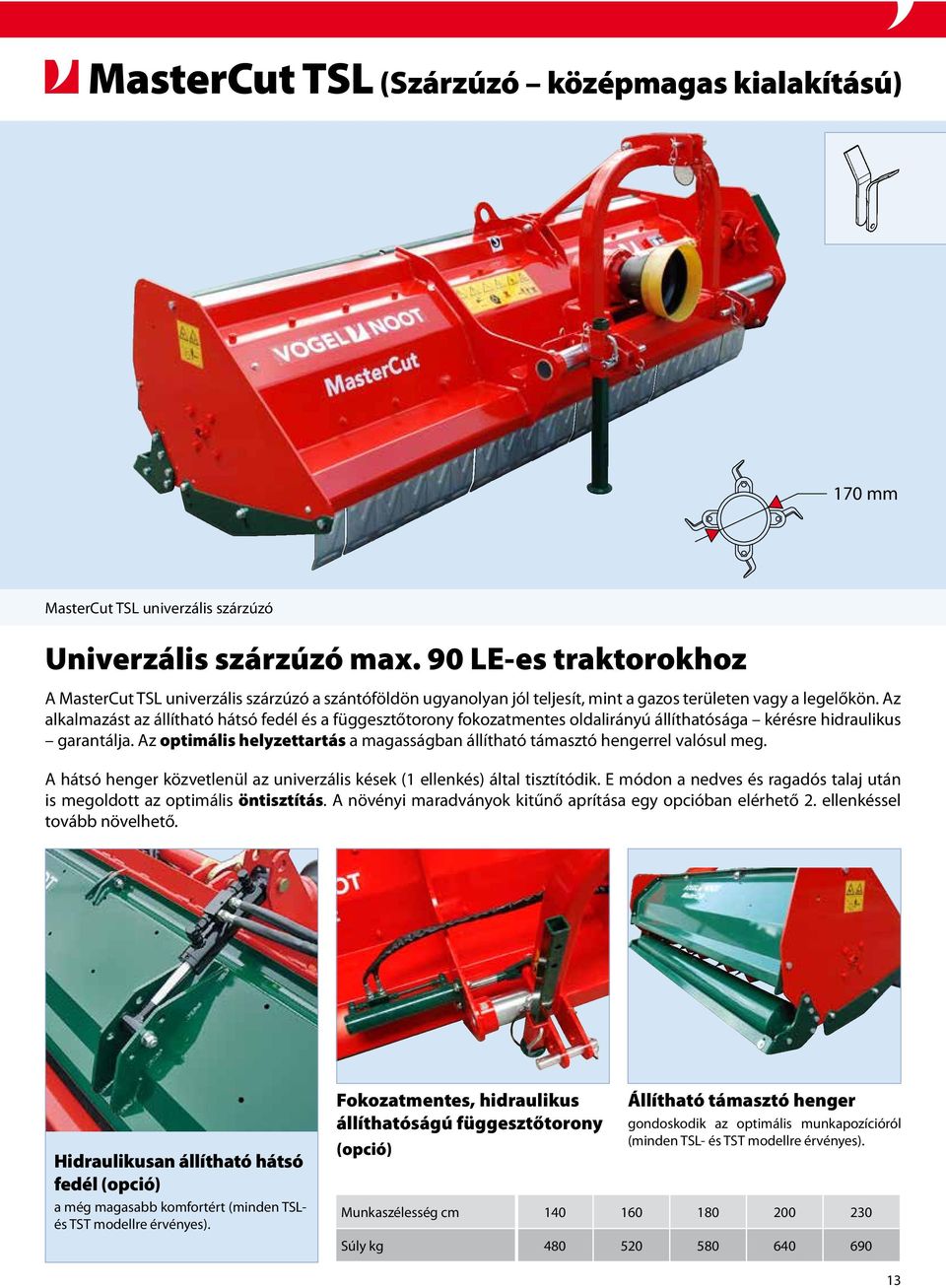

13 MasterCut TSL (Szárzúzó középmagas kialakítású) 170 mm MasterCut TSL univerzális szárzúzó Univerzális szárzúzó max. 90 LE-es traktorokhoz A MasterCut TSL univerzális szárzúzó a szántóföldön ugyanolyan jól teljesít, mint a gazos területen vagy a legelőkön. Az alkalmazást az állítható hátsó fedél és a függesztőtorony fokozatmentes oldalirányú állíthatósága kérésre hidraulikus garantálja. Az optimális helyzettartás a magasságban állítható támasztó hengerrel valósul meg. A hátsó henger közvetlenül az univerzális kések (1 ellenkés) által tisztítódik. E módon a nedves és ragadós talaj után is megoldott az optimális öntisztítás. A növényi maradványok kitűnő aprítása egy opcióban elérhető 2. ellenkéssel tovább növelhető. Hidraulikusan állítható hátsó fedél (opció) a még magasabb komfortért (minden TSLés TST modellre érvényes). Fokozatmentes, hidraulikus állíthatóságú függesztőtorony (opció) Állítható támasztó henger gondoskodik az optimális munkapozícióról (minden TSL- és TST modellre érvényes). Munkaszélesség cm Súly kg

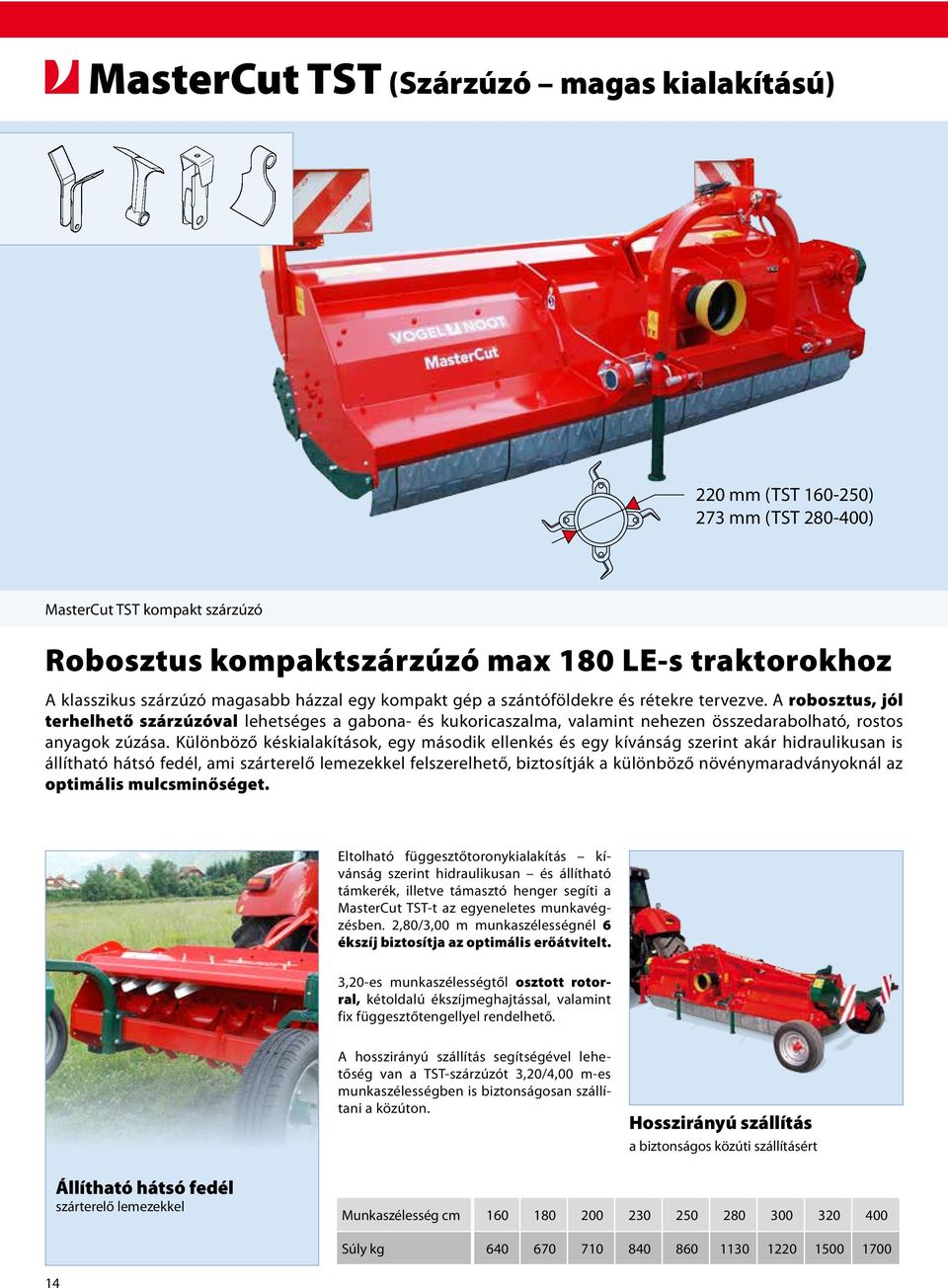

14 MasterCut TST (Szárzúzó magas kialakítású) 220 mm (TST ) 273 mm (TST ) MasterCut TST kompakt szárzúzó Robosztus kompaktszárzúzó max 180 LE-s traktorokhoz A klasszikus szárzúzó magasabb házzal egy kompakt gép a szántóföldekre és rétekre tervezve. A robosztus, jól terhelhető szárzúzóval lehetséges a gabona- és kukoricaszalma, valamint nehezen összedarabolható, rostos anyagok zúzása. Különböző késkialakítások, egy második ellenkés és egy kívánság szerint akár hidraulikusan is állítható hátsó fedél, ami szárterelő lemezekkel felszerelhető, biztosítják a különböző növénymaradványoknál az optimális mulcsminőséget. Eltolható függesztőtoronykialakítás kívánság szerint hidraulikusan és állítható támkerék, illetve támasztó henger segíti a MasterCut TST-t az egyeneletes munkavégzésben. 2,80/3,00 m munkaszélességnél 6 ékszíj biztosítja az optimális erőátvitelt. 3,20-es munkaszélességtől osztott rotorral, kétoldalú ékszíjmeghajtással, valamint fix függesztőtengellyel rendelhető. A hosszirányú szállítás segítségével lehetőség van a TST-szárzúzót 3,20/4,00 m-es munkaszélességben is biztonságosan szállítani a közúton. Hosszirányú szállítás a biztonságos közúti szállításért Állítható hátsó fedél szárterelő lemezekkel Munkaszélesség cm Súly kg

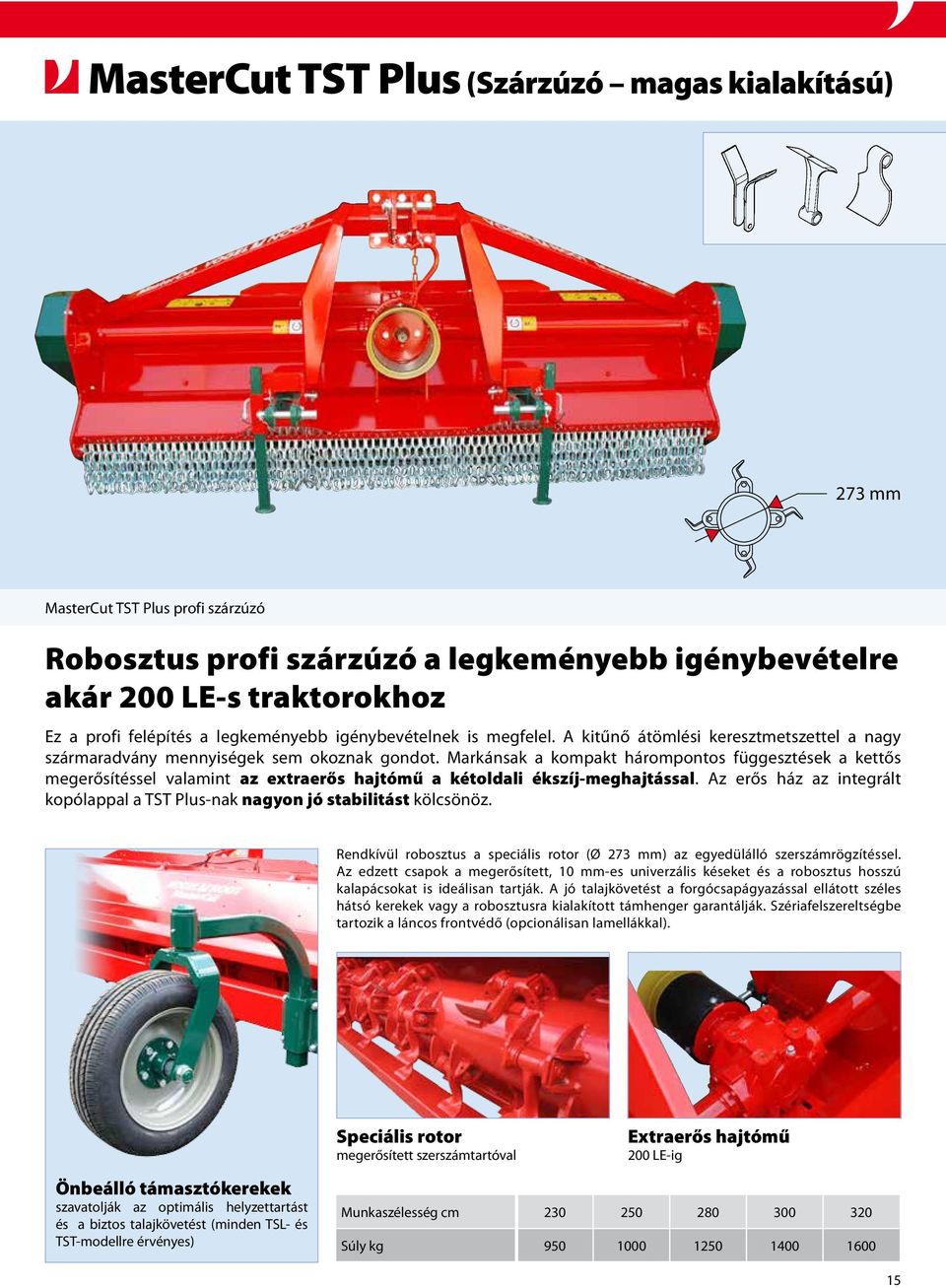

15 MasterCut TST Plus (Szárzúzó magas kialakítású) 273 mm MasterCut TST Plus profi szárzúzó Robosztus profi szárzúzó a legkeményebb igénybevételre akár 200 LE-s traktorokhoz Ez a profi felépítés a legkeményebb igénybevételnek is megfelel. A kitűnő átömlési keresztmetszettel a nagy szármaradvány mennyiségek sem okoznak gondot. Markánsak a kompakt hárompontos függesztések a kettős megerősítéssel valamint az extraerős hajtómű a kétoldali ékszíj-meghajtással. Az erős ház az integrált kopólappal a TST Plus-nak nagyon jó stabilitást kölcsönöz. Rendkívül robosztus a speciális rotor (Ø 273 mm) az egyedülálló szerszámrögzítéssel. Az edzett csapok a megerősített, 10 mm-es univerzális késeket és a robosztus hosszú kalapácsokat is ideálisan tartják. A jó talajkövetést a forgócsapágyazással ellátott széles hátsó kerekek vagy a robosztusra kialakított támhenger garantálják. Szériafelszereltségbe tartozik a láncos frontvédő (opcionálisan lamellákkal). Önbeálló támasztókerekek szavatolják az optimális helyzettartást és a biztos talajkövetést (minden TSL- és TST-modellre érvényes) Speciális rotor megerősített szerszámtartóval Extraerős hajtómű 200 LE-ig Munkaszélesség cm Súly kg

16 MasterCut TSL- és TST-Hydro (csukható szárzúzó magas kialakítás) 273 mm TSL-Hydro Nagyteljesítményű szárzúzó Nagyteljesítményű szárzúzó hidraulikus csukhatósággal 250 LE-s traktorokhoz A hidraulikusan csukható TSL/V és TST/V MasterCut-modellek szántóföldeken, réteken és egyéb zöldterületeken is jól alkalmazhatók. Két szárzúzó egység / meghajtás garantálja az optimális erőkifejtést. Állítható támkerekek vagy támasztó henger biztosítják az egyenletes munkavégzést. A vágószerszámok és az állítható hátsó fedél (kérésre hidraulikus) szavatolják a különböző növénymaradványoknál az optimális mulcsminőséget. A védett kombi-függesztőtengely a Master- Cut Hydro-nál lehetővé teszi a felhasználást szárzúzónál valamint forgóboronánál is. Egy függesztőtorony két géphez ilyen csak a Vogel & Noot-nál van. A közúti szállításkor a nagyteljesítményű szárzúzó a hidraulikus csukhatósága által alig 2,60 m széles ami a munkaszélességnél 6 m. Az automatikus rögzítés a traktorból történik. A közúti világítás készlet a szárzúzó alapfelszereltségéhez tartozik. Hidraulikus csukás automatikus rögzítéssel és 2,60 m es szállítási szélességgel. Munkaszélesség cm Súly kg (TSL/V) Súly kg (TST/V)

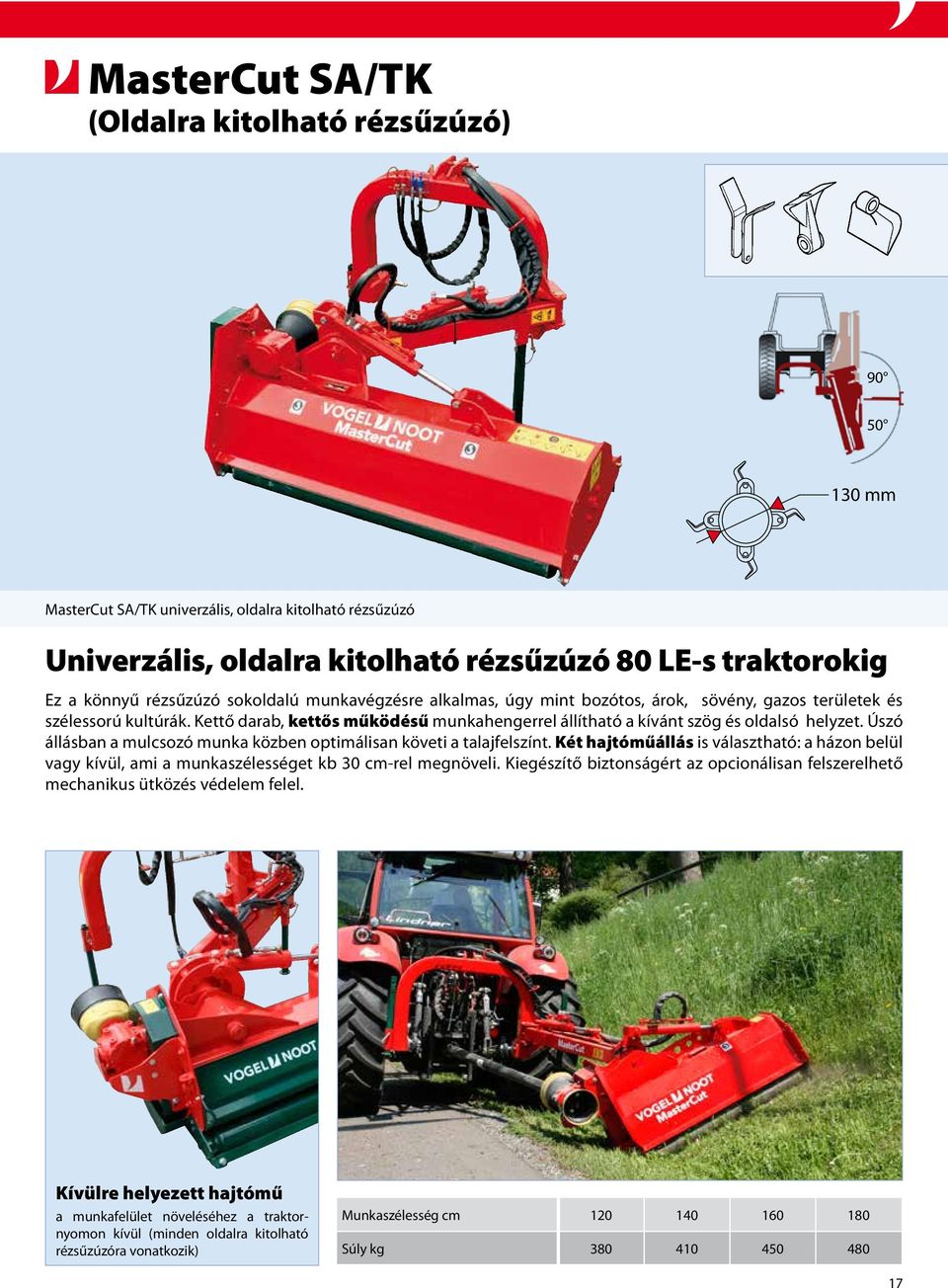

17 MasterCut SA/TK (Oldalra kitolható rézsűzúzó) mm MasterCut SA/TK univerzális, oldalra kitolható rézsűzúzó Univerzális, oldalra kitolható rézsűzúzó 80 LE-s traktorokig Ez a könnyű rézsűzúzó sokoldalú munkavégzésre alkalmas, úgy mint bozótos, árok, sövény, gazos területek és szélessorú kultúrák. Kettő darab, kettős működésű munkahengerrel állítható a kívánt szög és oldalsó helyzet. Úszó állásban a mulcsozó munka közben optimálisan követi a talajfelszínt. Két hajtóműállás is választható: a házon belül vagy kívül, ami a munkaszélességet kb 30 cm-rel megnöveli. Kiegészítő biztonságért az opcionálisan felszerelhető mechanikus ütközés védelem felel. Kívülre helyezett hajtómű a munkafelület növeléséhez a traktornyomon kívül (minden oldalra kitolható rézsűzúzóra vonatkozik) Munkaszélesség cm Súly kg

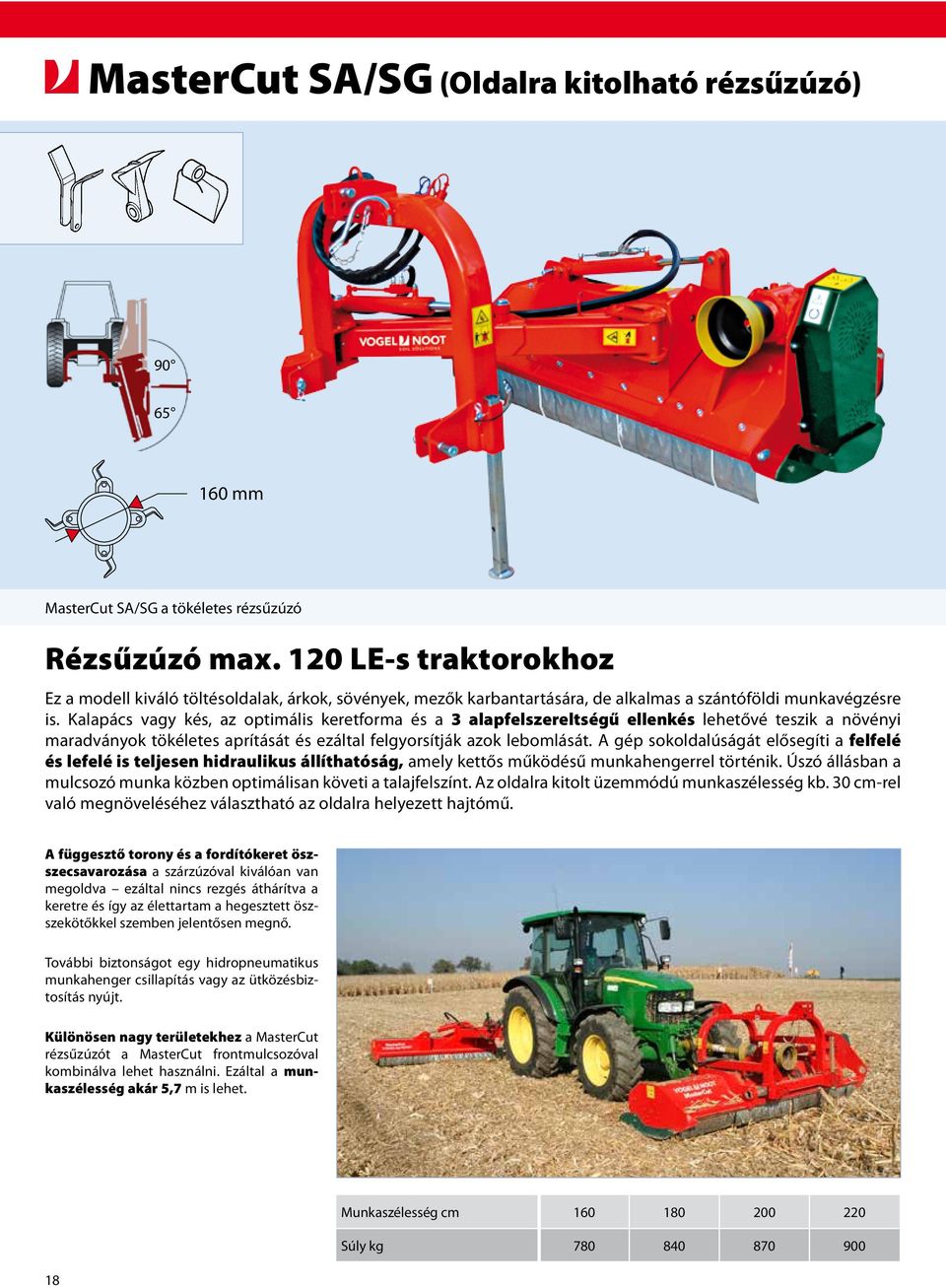

18 MasterCut SA/SG (Oldalra kitolható rézsűzúzó) mm MasterCut SA/SG a tökéletes rézsűzúzó Rézsűzúzó max. 120 LE-s traktorokhoz Ez a modell kiváló töltésoldalak, árkok, sövények, mezők karbantartására, de alkalmas a szántóföldi munkavégzésre is. Kalapács vagy kés, az optimális keretforma és a 3 alapfelszereltségű ellenkés lehetővé teszik a növényi maradványok tökéletes aprítását és ezáltal felgyorsítják azok lebomlását. A gép sokoldalúságát elősegíti a felfelé és lefelé is teljesen hidraulikus állíthatóság, amely kettős működésű munkahengerrel történik. Úszó állásban a mulcsozó munka közben optimálisan követi a talajfelszínt. Az oldalra kitolt üzemmódú munkaszélesség kb. 30 cm-rel való megnöveléséhez választható az oldalra helyezett hajtómű. A függesztő torony és a fordítókeret öszszecsavarozása a szárzúzóval kiválóan van megoldva ezáltal nincs rezgés áthárítva a keretre és így az élettartam a hegesztett öszszekötőkkel szemben jelentősen megnő. További biztonságot egy hidropneumatikus munkahenger csillapítás vagy az ütközésbiztosítás nyújt. Különösen nagy területekhez a MasterCut rézsűzúzót a MasterCut frontmulcsozóval kombinálva lehet használni. Ezáltal a munkaszélesség akár 5,7 m is lehet. 18 Munkaszélesség cm Súly kg

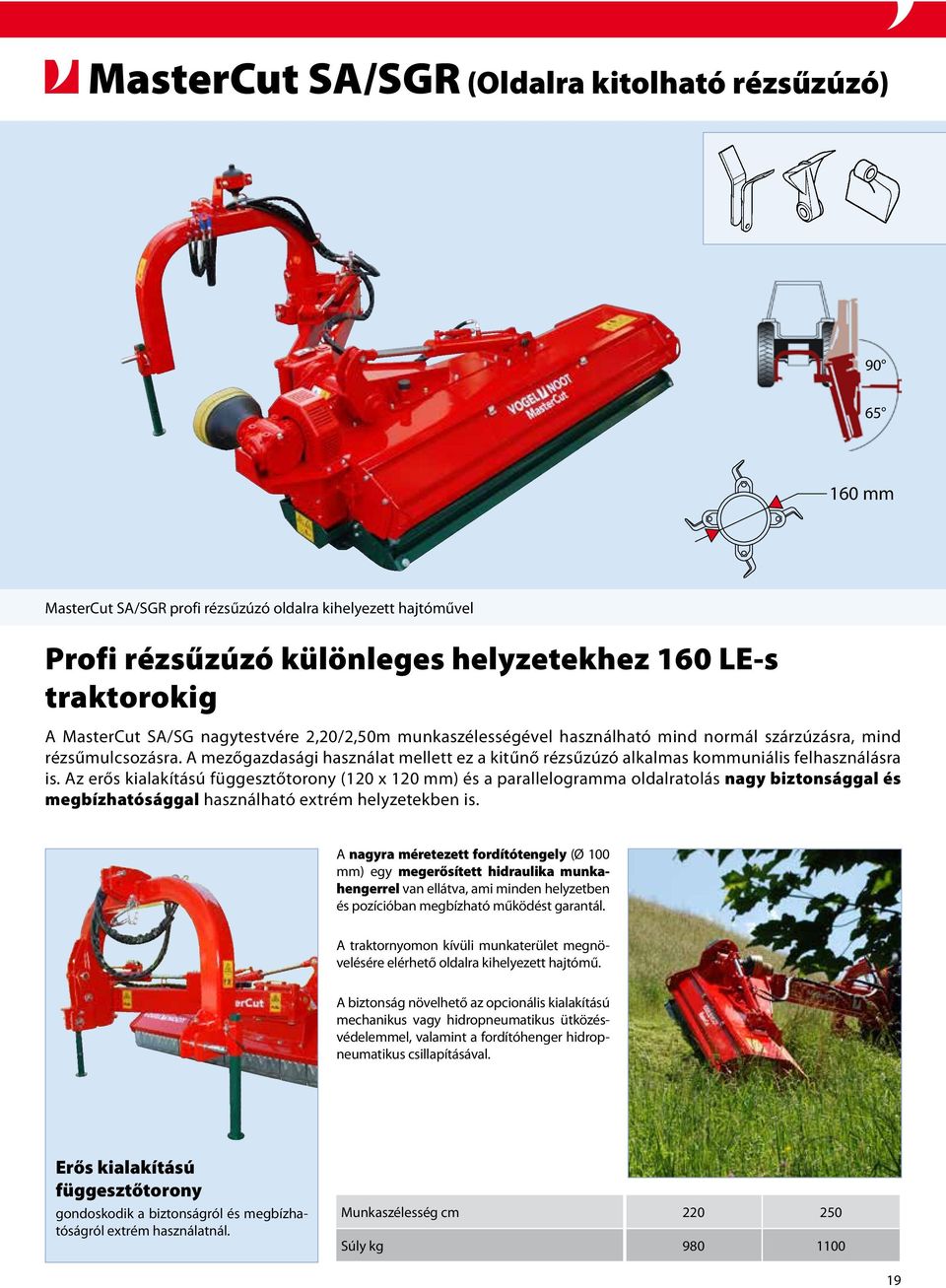

19 MasterCut SA/SGR (Oldalra kitolható rézsűzúzó) mm MasterCut SA/SGR profi rézsűzúzó oldalra kihelyezett hajtóművel Profi rézsűzúzó különleges helyzetekhez 160 LE-s traktorokig A MasterCut SA/SG nagytestvére 2,20/2,50m munkaszélességével használható mind normál szárzúzásra, mind rézsűmulcsozásra. A mezőgazdasági használat mellett ez a kitűnő rézsűzúzó alkalmas kommuniális felhasználásra is. Az erős kialakítású függesztőtorony (120 x 120 mm) és a parallelogramma oldalratolás nagy biztonsággal és megbízhatósággal használható extrém helyzetekben is. A nagyra méretezett fordítótengely (Ø 100 mm) egy megerősített hidraulika munkahengerrel van ellátva, ami minden helyzetben és pozícióban megbízható működést garantál. A traktornyomon kívüli munkaterület megnövelésére elérhető oldalra kihelyezett hajtómű. A biztonság növelhető az opcionális kialakítású mechanikus vagy hidropneumatikus ütközésvédelemmel, valamint a fordítóhenger hidropneumatikus csillapításával. Erős kialakítású függesztőtorony gondoskodik a biztonságról és megbízhatóságról extrém használatnál. Munkaszélesség cm Súly kg

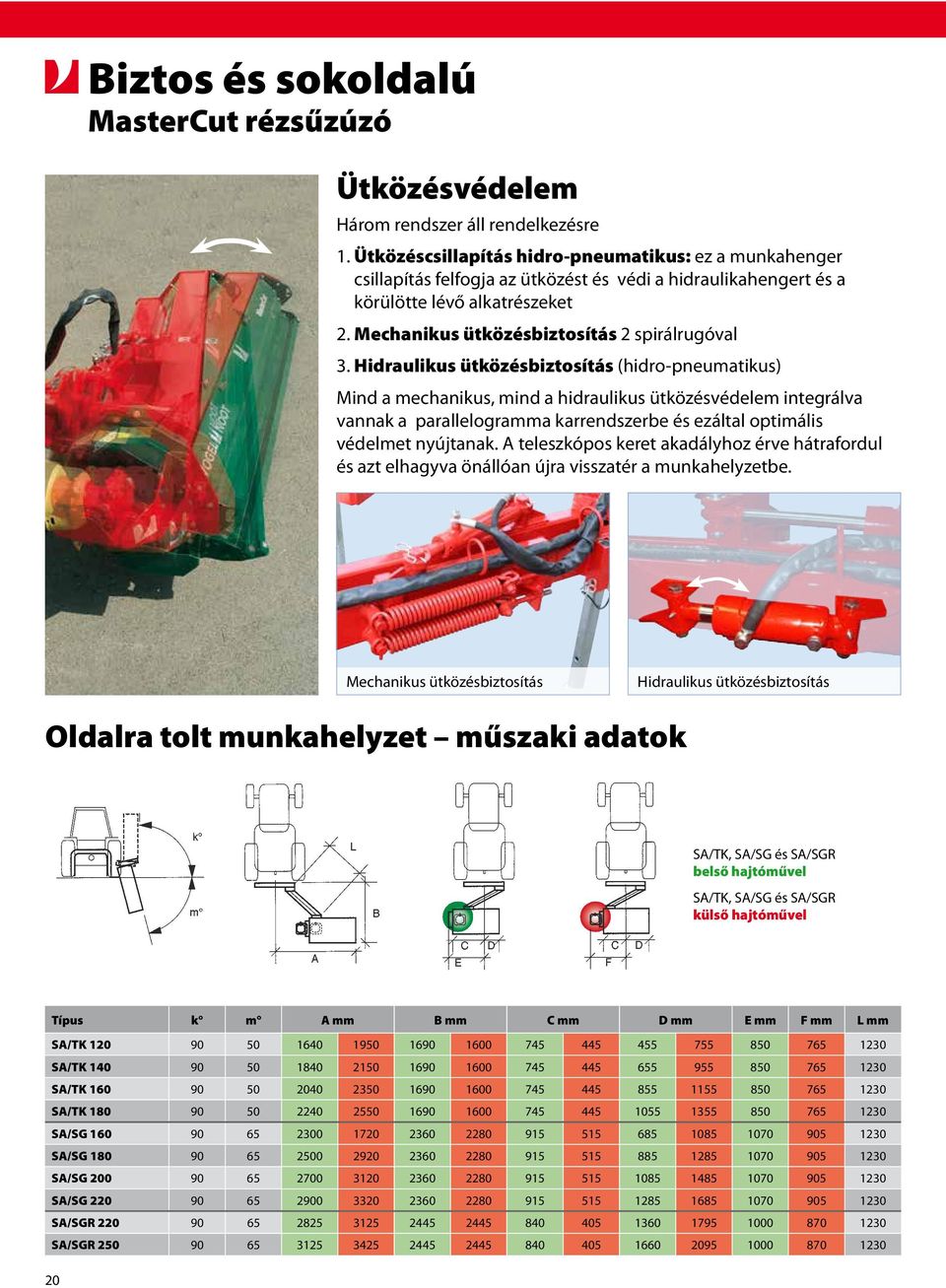

20 Biztos és sokoldalú MasterCut rézsűzúzó Ütközésvédelem Három rendszer áll rendelkezésre 1. Ütközéscsillapítás hidro-pneumatikus: ez a munkahenger csillapítás felfogja az ütközést és védi a hidraulikahengert és a körülötte lévő alkatrészeket 2. Mechanikus ütközésbiztosítás 2 spirálrugóval 3. Hidraulikus ütközésbiztosítás (hidro-pneumatikus) Mind a mechanikus, mind a hidraulikus ütközésvédelem integrálva vannak a parallelogramma karrendszerbe és ezáltal optimális védelmet nyújtanak. A teleszkópos keret akadályhoz érve hátrafordul és azt elhagyva önállóan újra visszatér a munkahelyzetbe. Mechanikus ütközésbiztosítás Hidraulikus ütközésbiztosítás Oldalra tolt munkahelyzet műszaki adatok SA/TK, SA/TK, SA/SG SA/SG és SA/SGR und SA/L mit belső innenliegendem hajtóművel Getriebe SA/TK, SA/TK, SA/SG SA/SG és SA/SGR und SA/L mit külső außenliegendem hajtóművel Getriebe Típus k m A mm B mm C mm D mm E mm F mm L mm SA/TK SA/TK SA/TK SA/TK SA/SG SA/SG SA/SG SA/SG SA/SGR SA/SGR

21 MasterCut rézsűzúzó a sokoldalú mindenes Hajlásszög 65 -ig lefelé Keskeny szállítási pozíció Praktikus ápolásokra Front-oldalmulcsozó Kiváló munka a traktoron hátul is Ideális rézsűkhöz 21

22 Mulcsozó (alacsony kialakítás) Típus Munkaszélesség Össz-/Szállítási szélesség Vontatási igény Súly hátsó/ front Y-kés / kalapács / kis kalapács Ékszíj Rotorfordulatszám Oldalkitolás 540 / 1000 U/min. cm cm min. (kw/le) kg szám (db) szám (db) mm mm Rotor Ø Könnyű mulcsozó TK - TK/F TK /20 220/ /12/ /2500 ± 210 TK /25 240/ /14/ /2500 ± 210 TK /30 270/ /16/ /2500 ± 210 TK /30 300/ /18/ /2500 ± 210 TK /40 330/ /20/ /2500 ± 210 TK /40 360/ /22/ /2500 ± 210 Univerzális mulcsozó MU2 - MU2/F MU /30 400/ /16/ /2133 ± 200 MU /40 450/ /18/ /2133 ± 250 MU /40 485/ /20/ /2133 ± 250 MU /40 510/ /22/ /2133 ± 250 MU /50 550/ /24/ /2133 ± 250 MU /60 700/ /28/ /2133 ± 250 MU /65 810/ /32/ /2133 ± 200 Kompakt mulcsozó TSA/L - TSAF/L TSA/L /30 380/ /8/ /2133 ± 62,5 TSA/L /30 420/ /10/ /2133 ± 125 TSA/L /30 450/ /12/ /2133 ± 125 TSA/L /40 520/ /14/ /2133 ± 200 TSA/L /40 550/ /16/ /2133 ± 200 TSA/L /50 600/ /18/ /2133 ± 200 TSA/L /50 630/ /20/ /2133 ± 200 TSA/L /60 720/ /22/ /2133 ± 200 Profi mulcsozó TSA/P - TSAF/P TSA/P /50 650/ /16/ /1778 ± 200 TSA/P /50 700/ /18/ /1778 ± 200 TSA/P /50 780/ /20/ /1778 ± 200 TSA/P /60 830/ /22/ /1778 ± 200 TSA/P /70 880/ /24/ /2000 ± 200 TSA/P / / /28/ /2000 ± 200 TSA/P / / /32/ /2000 ± 200 Profi mulcsozó RSA PLUS RSA Plus /80 870/ /22/ /2133 ± 200 RSA Plus /90 940/ /24/ /2000 ± 200 RSA Plus / / /28/ /2000 ± 200 RSA Plus / / /32/ /2000 ± 200 Kardántengely fordulatszám: hátsó: TK, MU2, TSA/L, TSA/P 250-ig, RSA 250-ig - alaphelyzetben 540/min. (750/1000 1/min. kérésre) front: TSAF/L, TSAF/P, TSA/P 280-tól, RSA 280-tól - alaphelyzetben 1000/min. (540/750 1/min. kérésre) 22

23 Szárzúzó (közepes/magas kialakítás) Típus Össz-/Szállítási szélesség Vontatási igény Súly hátsó/ front Y-kés / kalapács / kis kalapács Ékszíj Rotorfordulatszám Oldalkitolás 540 / 1000 U/min. cm cm min. (kw/le) kg szám (db) szám (db) mm mm Rotor Ø Univerzális szárzúzó TSL TSL / /-/ /- ± 125 TSL / /-/ /- ± 125 TSL / /-/ /- ± 125 TSL / /-/ /- ± 125 TSL / /-/ /- ± 125 Kompakt szárzúzó TST TST / /20/ /1800 ± 125 TST / /22/ /1800 ± 125 TST / /26/ /1800 ± 125 TST / /30/ /1800 ± 125 TST / /32/ /1800 ± 125 TST / /36/ /1800 ± 125 TST / /38/ /1778 ± 125 TST 320 DTDR 1) / /36/ / TST 400 DTDR 1) / /48/ / Profi szárzúzó TST Plus TST Plus / /30/ / TST Plus / /32/ / TST Plus / /36/ / TST Plus / /40/ / TST Plus / /44/ / Összecsukható nagyteljesítményű szárzúzó TSL-/TST-Hydro TSL/V / /-/ / TSL/V / /-/ / TSL/V / /-/ / TST/V / /-/ / TST/V / /-/ / TST/V / /-/ / TST/V / /-/ / TST/V / /-/ / Kardántengely fordulatszám: 1) kétoldalú ékszíjhajtás és osztott rotor TSL, TST 250-ig - alap 540 1/min. (750/1000 1/min. kérésre) TST 280-tól - alap /min. (540/750 1/min. kérésre) Rézsűzúzó Típus Munkaszélesség Munkaszélesség Össz-/Szállítási szélesség Vontatási igény Súly hátsó/ front Ékszíj Y-kés / kalapács / kis kalapács cm cm min. (kw/le) kg szám (db) szám (db) mm Rotor Ø Rotorfordulatszám 540 / 1000 U/min. univerzális rézsűzúzó SA/TK SA/TK / /14/ /- SA/TK / /16/ /- SA/TK / /18/ /- SA/TK / /20/ /- profi rézsűzúzó SA/SG még SA/SGR SA/SG / /14/ /- SA/SG / /16/ /- SA/SG / /18/ /- SA/SG / /20/ /- SA/SGR / /20/ /- SA/SGR / /22/ /- 23

24 A céltudatos gazdák megbízható partnere hozzáértés, tanácsadás és szerviz világszerte Teljes munkagép kínálat jövo bemutató mino ségben ekék kultivátorok rövidtárcsák talajlazítók forgóboronák veto gépek szárzúzók permetezo gépek magágykészíto k Az Ön VN partnere: VOGEL&NOOT MEZÖGÉPGYÁR KFT H-9200 Mosonmagyaróvár T 06-20/ F 06-96/ info.hu@vogel-noot.net Tájékoztató jellegu adatok, a nyomdai hibákért felelo s- séget nem vállalunk. 01/2014
