1 Igazán Bosch! Professzionális kék mérőkészülékek Teljes katalógus 2012 Bosch professzionális kék mérőkészülékek a kis- és nagyipar számára is

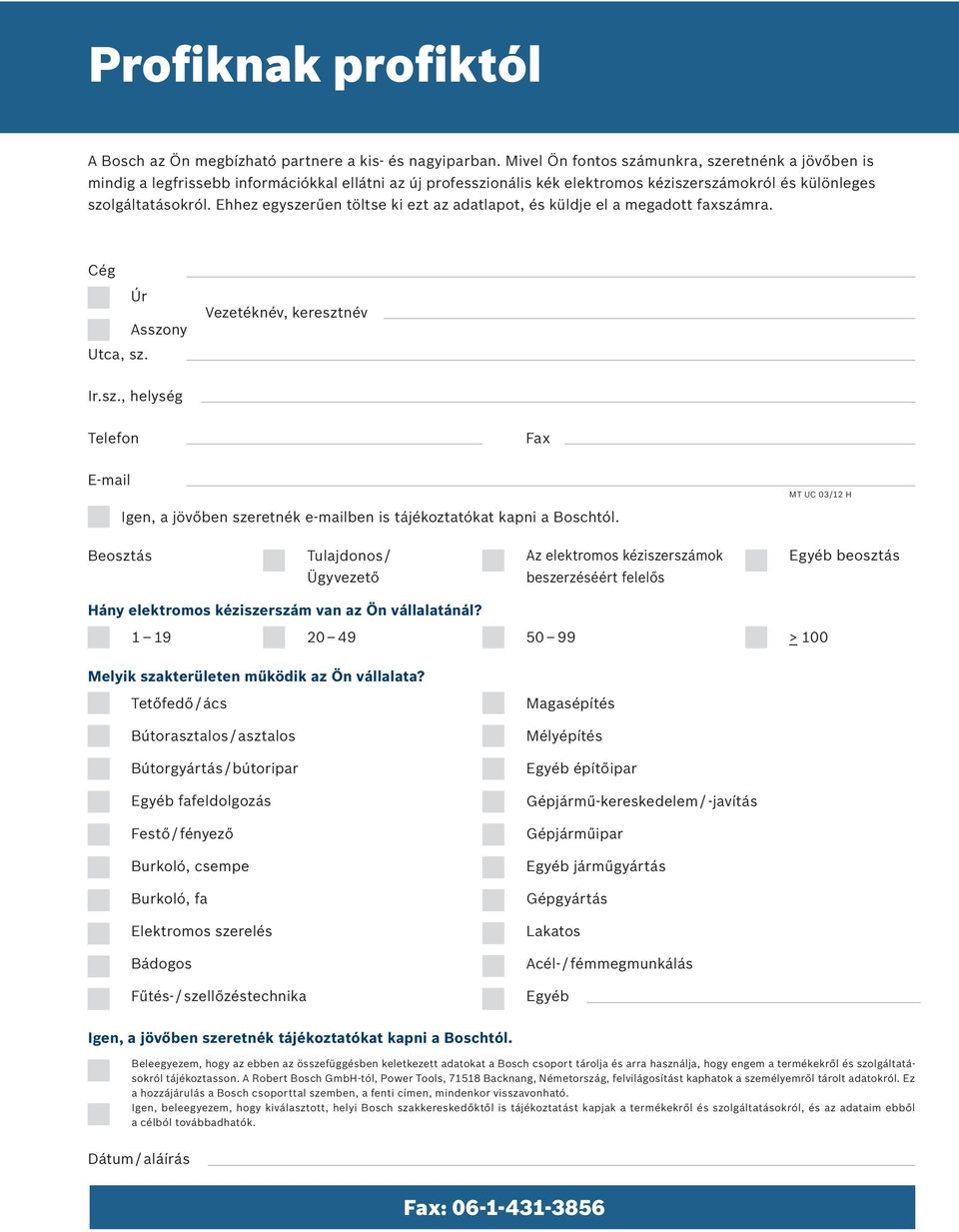

2 Profiknak profiktól A Bosch az Ön megbízható partnere a kis- és nagyiparban. Mivel Ön fontos számunkra, szeretnénk a jövőben is mindig a legfrissebb információkkal ellátni az új professzionális kék elektromos kéziszerszámokról és különleges szolgáltatásokról. Ehhez egyszerűen töltse ki ezt az adatlapot, és küldje el a megadott faxszámra. Cég Úr Asszony Utca, sz. Vezetéknév, keresztnév Ir.sz., helység Telefon Fax Igen, a jövőben szeretnék ben is tájékoztatókat kapni a Boschtól. MT UC 03/12 H Beosztás Tulajdonos / Ügyvezető Hány elektromos kéziszerszám van az Ön vállalatánál? Az elektromos kéziszerszámok beszerzéséért felelős Egyéb beosztás > 100 Melyik szakterületen működik az Ön vállalata? Tetőfedő / ács Bútorasztalos / asztalos Bútorgyártás / bútoripar Egyéb fafeldolgozás Festő / fényező Burkoló, csempe Burkoló, fa Elektromos szerelés Bádogos Fűtés- / szellőzéstechnika Magasépítés Mélyépítés Egyéb építőipar Gépjármű-kereskedelem /-javítás Gépjárműipar Egyéb járműgyártás Gépgyártás Lakatos Acél- / fémmegmunkálás Egyéb Igen, a jövőben szeretnék tájékoztatókat kapni a Boschtól. Beleegyezem, hogy az ebben az összefüggésben keletkezett adatokat a Bosch csoport tárolja és arra használja, hogy engem a termékekről és szolgáltatásokról tájékoztasson. A Robert Bosch GmbH-tól, Power Tools, Backnang, Németország, felvilágosítást kaphatok a személyemről tárolt adatokról. Ez a hozzájárulás a Bosch csoporttal szemben, a fenti címen, mindenkor visszavonható. Igen, beleegyezem, hogy kiválasztott, helyi Bosch szakkereskedőktől is tájékoztatást kapjak a termékekről és szolgáltatásokról, és az adataim ebből a célból továbbadhatók. Dátum / aláírás Fax:

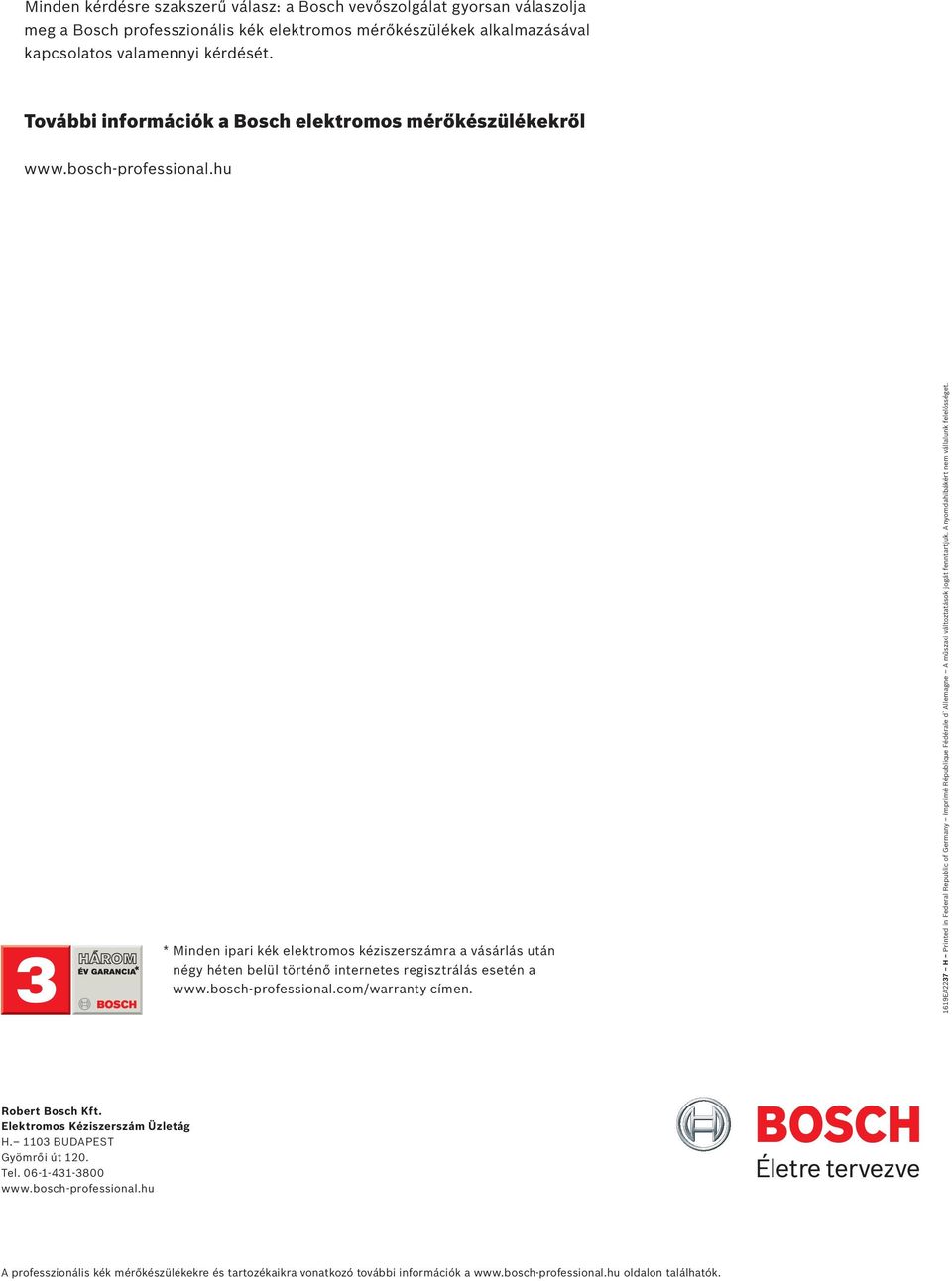

3 Minden kérdésre szakszerű válasz: a Bosch vevőszolgálat gyorsan válaszolja meg a Bosch professzionális kék elektromos mérőkészülékek alkalmazásával kapcsolatos valamennyi kérdését. További információk a Bosch elektromos mérőkészülékekről * Minden ipari kék elektromos kéziszerszámra a vásárlás után négy héten belül történő internetes regisztrálás esetén a címen. 1619EA2237 H Printed in Federal Republic of Germany Imprimé République Fédérale d`allemagne A műszaki változtatások jogát fenntartjuk. A nyomdahibákért nem vállalunk felelősséget. Robert Bosch Kft. Elektromos Kéziszerszám Üzletág H BUDAPEST Gyömrői út 120. Tel A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

4 Tartalomjegyzék 3 Tartalomjegyzék 1 2 Újdonságok 4-5 Bosch termékek áttekintése 6-9 Keresőműszerek Keresőműszerek áttekintése ÚJ! GMS 100 M 12 GMS D-tect 150 falszkenner 14 ÚJ! D-tect 150 SV falszkenner 15 Pont-, vonal- és forgólézerek Pont-, vonal- és forgólézerek áttekintése Pontlézerek GPL 3 18 GPL 5 19 ÚJ! GCL Vonallézerek GLL 2 21 GLL GTL 3 23 GLL 2-80 P 24 GLL 3-80 P 25 ÚJ! GSL Forgólézerek GRL 300 HVG 28 GRL 300 HV 29 GRL 400 H 30 BL 200 GC 31 Pont-, vonal- és forgólézerek tartozékai Optikai szintezőkészülékek GOL 20 G 35 GOL 20 D 35 GOL 26 G 35 GOL 26 D 35 Lézeres távolságmérők Lézeres távolságmérők áttekintése ÚJ! GLM GLM GLM 80 + R GLM GLM 250 VF 43 Szög- és lejtésmérők GAM 220 MF 45 DWM 40 L 46 DNM 60 L 47 DNM 120 L 47 Műszaki adatok áttekintése Tartozékok adatainak áttekintése Jelmagyarázat 58

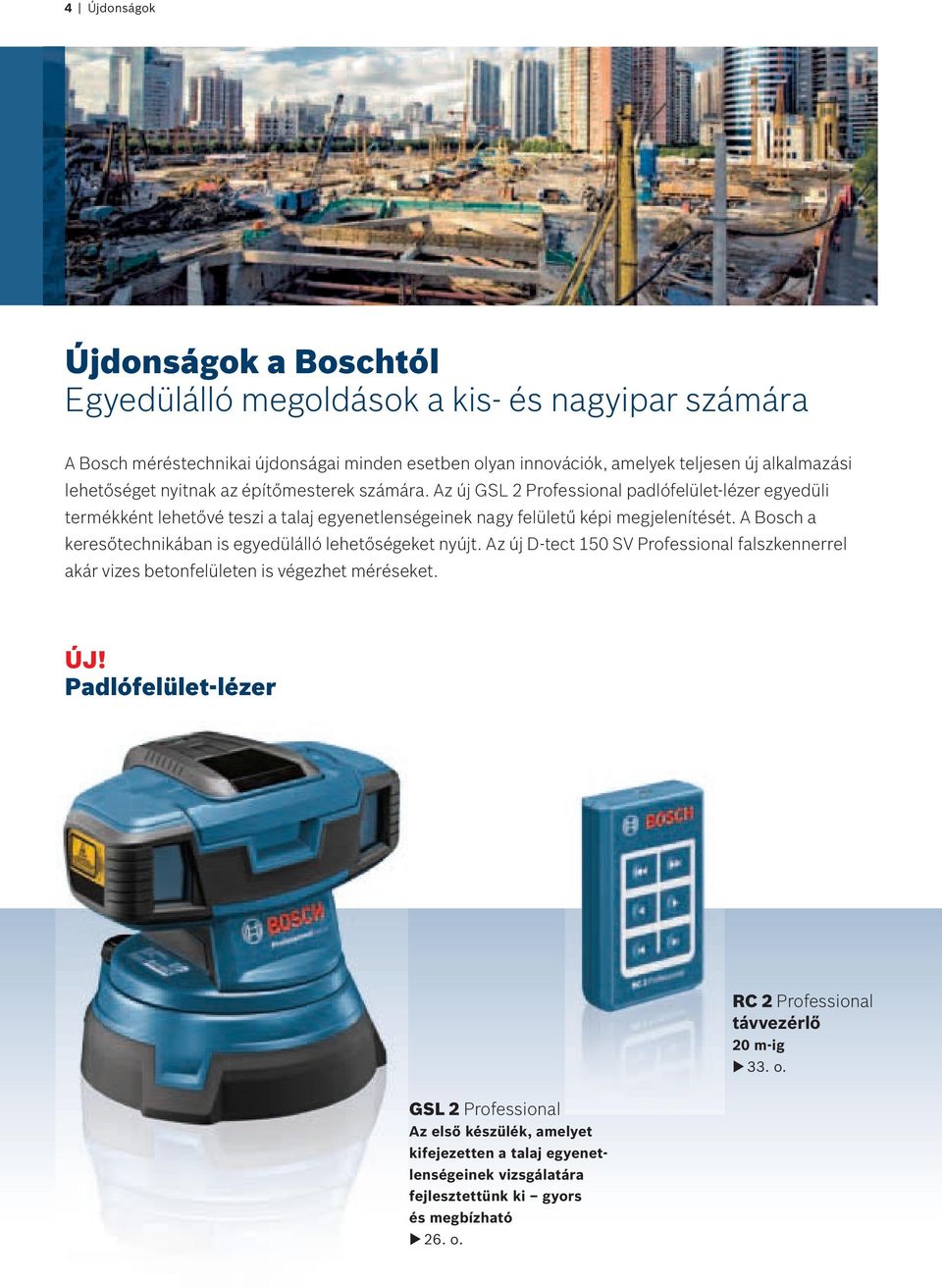

5 4 Újdonságok Újdonságok a Boschtól Egyedülálló megoldások a kis- és nagyipar számára A Bosch méréstechnikai újdonságai minden esetben olyan innovációk, amelyek teljesen új alkalmazási lehetőséget nyitnak az építőmesterek számára. Az új GSL 2 padlófelület-lézer egyedüli termékként lehetővé teszi a talaj egyenetlenségeinek nagy felületű képi megjelenítését. A Bosch a keresőtechnikában is egyedülálló lehetőségeket nyújt. Az új D-tect 150 SV falszkennerrel akár vizes betonfelü leten is végezhet méréseket. ÚJ! Padlófelület-lézer GSL 2 Az első készülék, amelyet kifejezetten a talaj egyenetlenségeinek vizsgálatára fejlesztettünk ki gyors és megbízható 26. o. RC 2 távvezérlő 20 m-ig 33. o.

6 Újdonságok 5 ÚJ! Keresőműszerek D-tect 150 SV Anyagok pontos helymeghatározása minden építőanyagban, még nedves betonban is 15. o. GMS 100 M Fémtárgyak keresése: egyszerű, pontos és megbízható 12. o. ÚJ! Pontlézer ÚJ! Lézeres távolságmérő GLM 50 Az egyszerű megoldás távolságmérésekhez 39. o. GCL 25 Pont- és vonallézer egyben a sokoldalú beltéri alkalmazásokhoz 20. o.

7 6 Termékek áttekintése Bosch termékek áttekintése Az áttekintés bemutatja a keresőműszerek, valamint a pont-, vonal- és forgólézerek alkalmazási lehetőségeit a fontosabb iparágakban. Keresőműszerek Pont-, vonal- és forgólézerek ÚJ! GMS 100 M Útépítés Mélyépítés Magasépítés Készház építés Faszerkezetek/ácsolás Homlokzatépítés Tetőfedés Csarnoképítés (ipar, raktár) Kert-/tájépítés Szakértő Ablak/ajtó Lépcsőépítés Szárazépítés Lakberendezés IPARÁGAK MAGAS- ÉS MÉLYÉPÍTÉS BELSŐ MUNKÁLATOK GMS 120 D-tect 150 falszkenner ÚJ! D-tect 150 SV falszkenner GPL 3 GPL 5 ÚJ! GCL 25 GLL 2 GLL 2-50 GTL 3 GLL 2-80 P GLL 3-80 P ÚJ! GSL 2 GRL 300 HVG GRL 300 HV GRL 400 H BL 200 GC optimális lehetséges * adapterrel Konyha-/üzlethelyiség építés Lakatos/Fémépítő Asztalos Vá

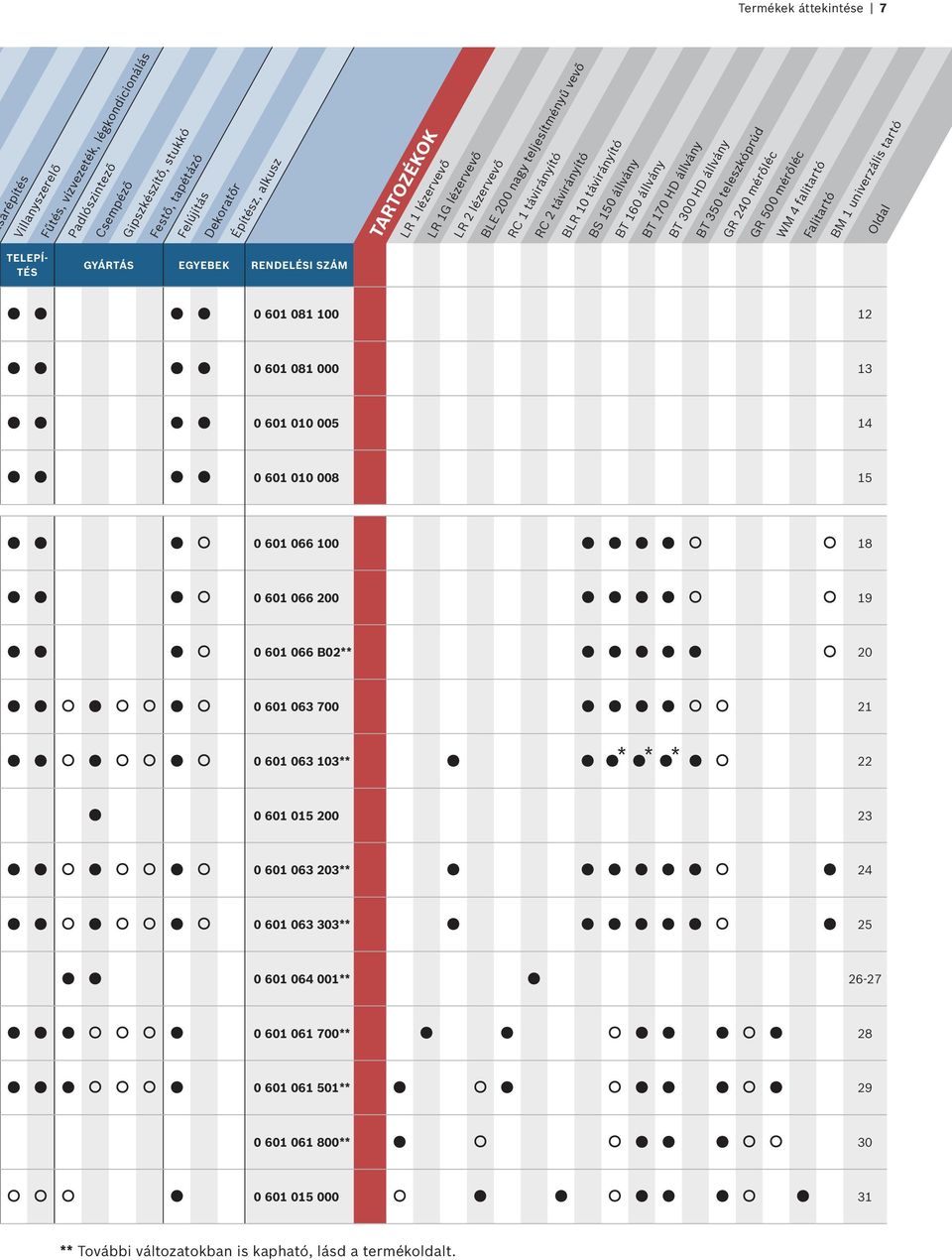

8 Termékek áttekintése 7 sárépítés Villanyszerelő TELEPÍ- TÉS Fűtés, vízvezeték, légkondicionálás Padlószintező Csempéző Gipszkészítő, stukkó Festő, tapétázó Felújítás Dekoratőr Építész, alkusz GYÁRTÁS EGYEBEK RENDELÉSI SZÁM TARTOZÉKOK LR 1 lézervevő LR 1G lézervevő BLE 200 nagy teljesítményű vevő RC 1 távirányító RC 2 távirányító BLR 10 távirányító BS 150 állvány BT 160 állvány LR 2 lézervevő BT 170 HD állvány BT 300 HD állvány BT 350 teleszkóprúd GR 240 mérőléc GR 500 mérőléc WM 4 falitartó Falitartó BM 1 univerzális tartó Oldal B02** ** * * * ** ** ** ** ** ** ** További változatokban is kapható, lásd a termékoldalt.

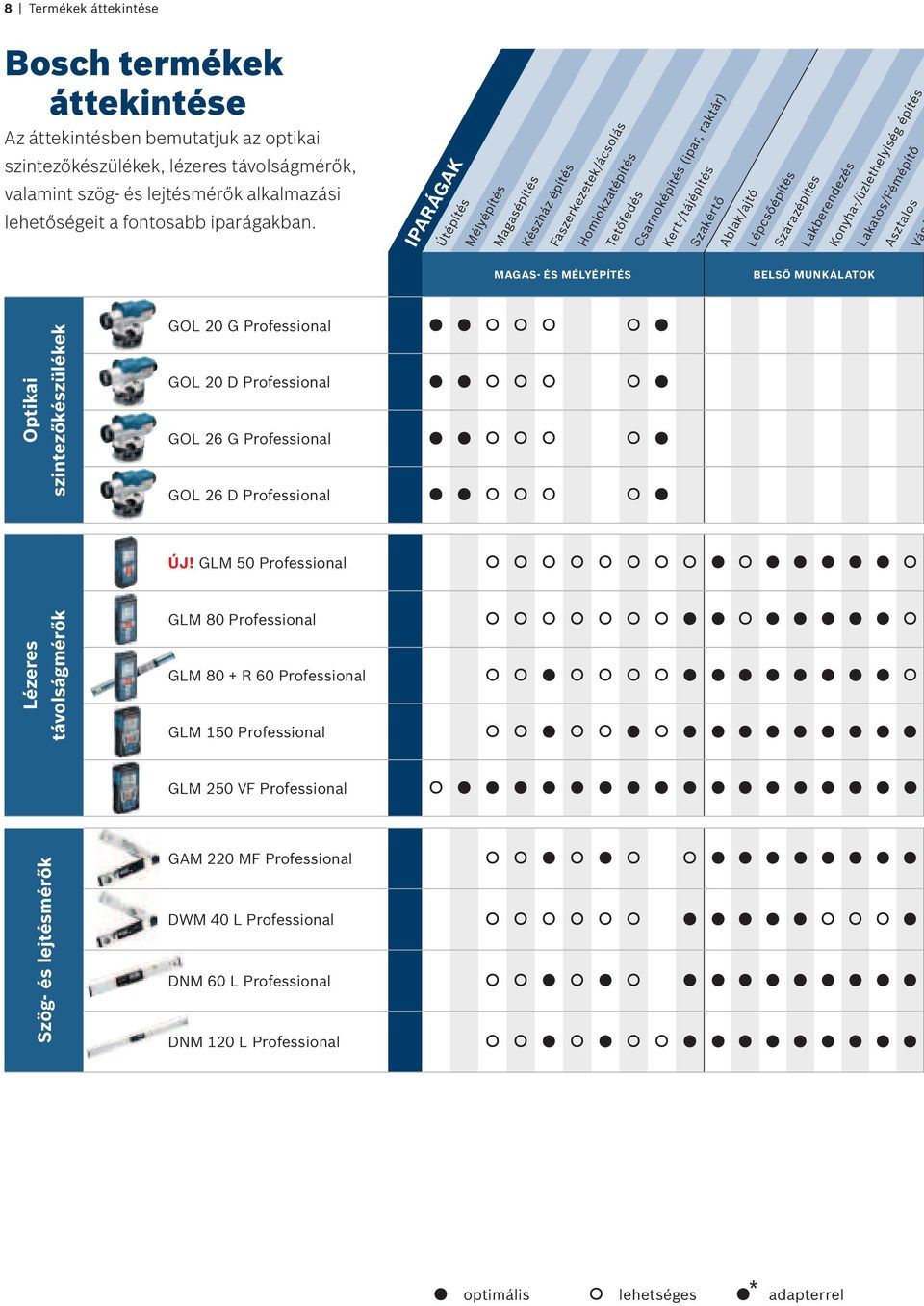

9 8 Termékek áttekintése Bosch termékek áttekintése Az áttekintésben bemutatjuk az optikai szintezőkészülékek, lézeres távolságmérők, valamint szög- és lejtésmérők alkalmazási lehetőségeit a fontosabb iparágakban. Optikai Lézeres Szög- és lejtésmérők szintezőkészülékek távolságmérők Útépítés Mélyépítés Magasépítés Készház építés Faszerkezetek/ácsolás Homlokzatépítés Tetőfedés Csarnoképítés (ipar, raktár) Kert-/tájépítés Szakértő Ablak/ajtó Lépcsőépítés Szárazépítés Lakberendezés IPARÁGAK MAGAS- ÉS MÉLYÉPÍTÉS BELSŐ MUNKÁLATOK GOL 20 G GOL 20 D GOL 26 G GOL 26 D ÚJ! GLM 50 GLM 80 GLM 80 + R 60 GLM 150 GLM 250 VF GAM 220 MF DWM 40 L DNM 60 L DNM 120 L Konyha-/üzlethelyiség építés Lakatos/Fémépítő Asztalos Vá optimális lehetséges * adapterrel

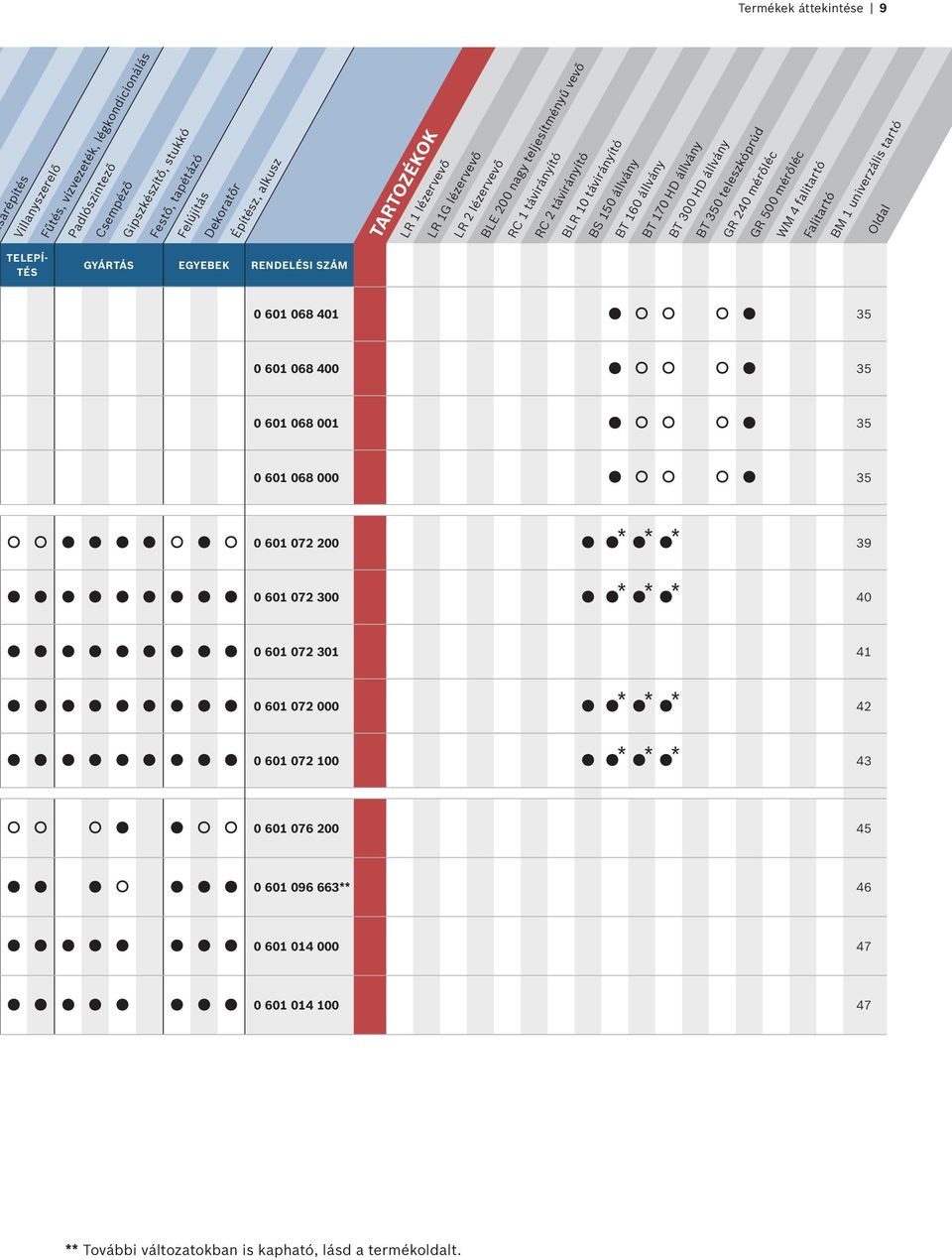

10 Termékek áttekintése 9 sárépítés Villanyszerelő TELEPÍ- TÉS Fűtés, vízvezeték, légkondicionálás Padlószintező Csempéző Gipszkészítő, stukkó Festő, tapétázó Felújítás Dekoratőr Építész, alkusz GYÁRTÁS EGYEBEK RENDELÉSI SZÁM TARTOZÉKOK LR 1 lézervevő LR 1G lézervevő BLE 200 nagy teljesítményű vevő RC 1 távirányító RC 2 távirányító BLR 10 távirányító BS 150 állvány BT 160 állvány LR 2 lézervevő BT 170 HD állvány BT 300 HD állvány BT 350 teleszkóprúd GR 240 mérőléc GR 500 mérőléc WM 4 falitartó Falitartó BM 1 univerzális tartó Oldal * * * * * * * * * * * * ** ** További változatokban is kapható, lásd a termékoldalt.

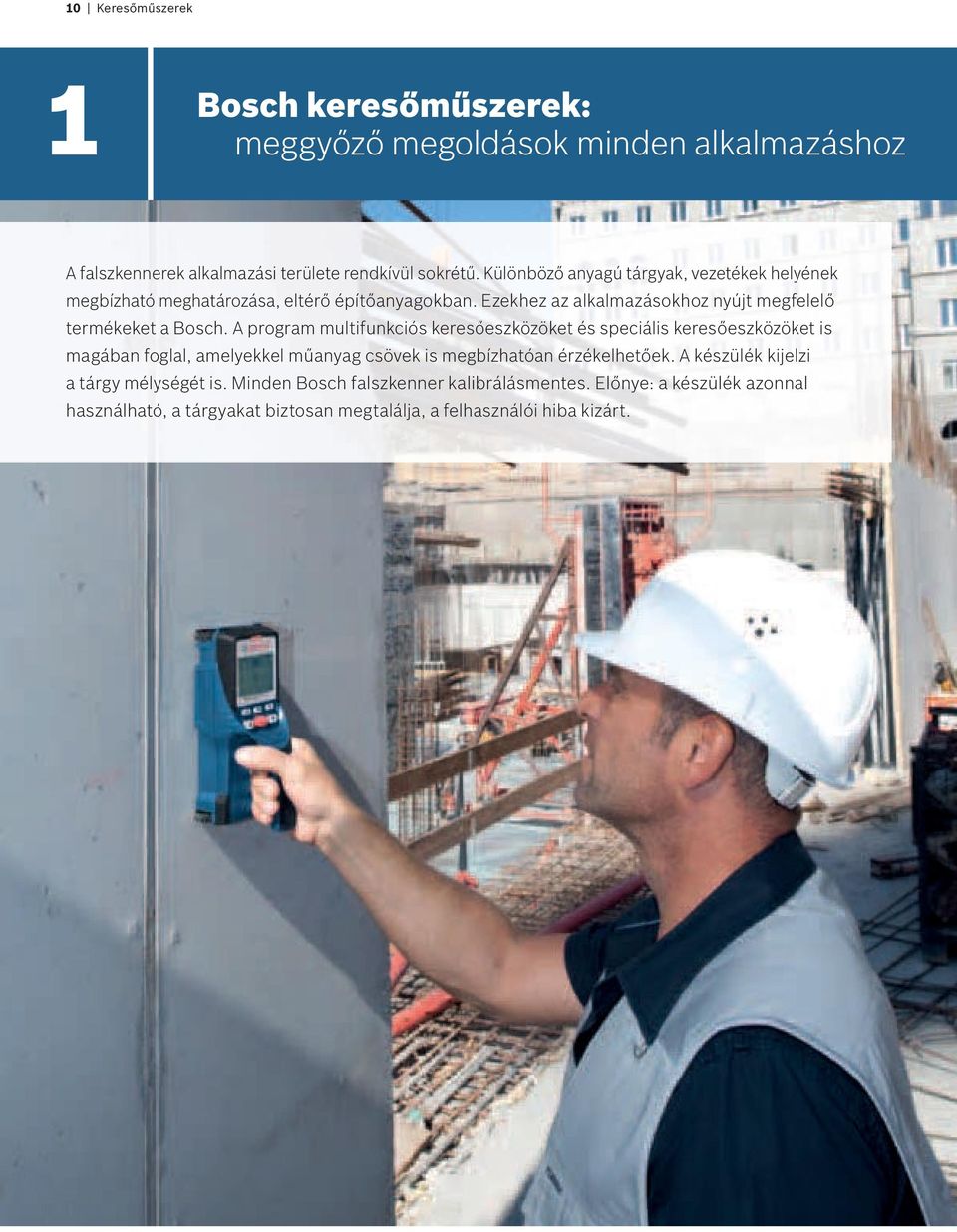

11 10 Keresőműszerek 1 Bosch keresőműszerek: meggyőző megoldások minden alkalmazáshoz A falszkennerek alkalmazási területe rendkívül sokrétű. Különböző anyagú tárgyak, vezetékek helyének megbízható meghatározása, eltérő építőanyagokban. Ezekhez az alkalmazásokhoz nyújt megfelelő termékeket a Bosch. A program multifunkciós keresőeszközöket és speciális keresőeszközöket is magában foglal, amelyekkel műanyag csövek is megbízhatóan érzékelhetőek. A készülék kijelzi a tárgy mélységét is. Minden Bosch falszkenner kalibrálásmentes. Előnye: a készülék azonnal használható, a tárgyakat biztosan megtalálja, a felhasználói hiba kizárt.

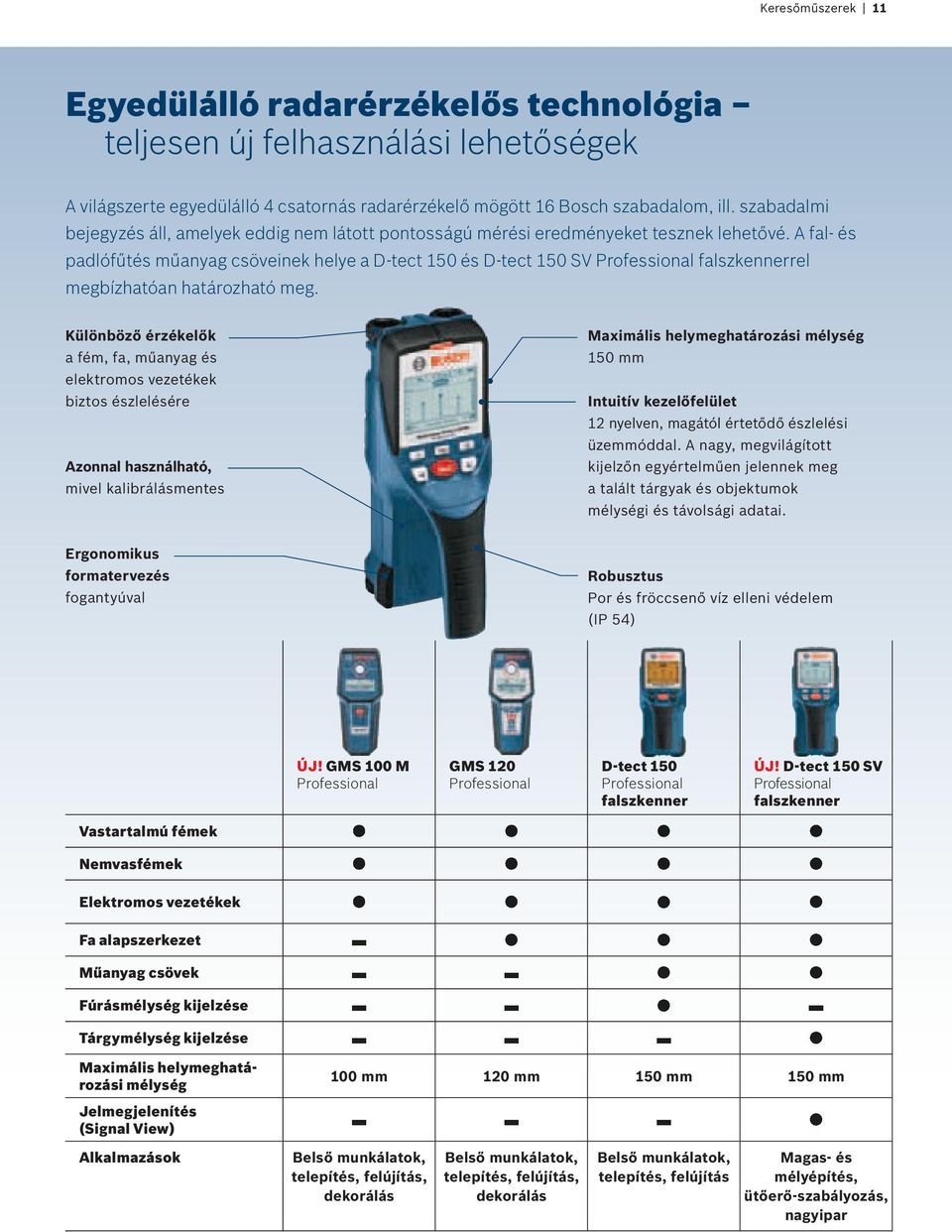

12 Keresőműszerek 11 Egyedülálló radarérzékelős technológia teljesen új felhasználási lehetőségek A világszerte egyedülálló 4 csatornás radarérzékelő mögött 16 Bosch szabadalom, ill. szabadalmi bejegyzés áll, amelyek eddig nem látott pontosságú mérési eredményeket tesznek lehetővé. A fal- és padlófűtés műanyag csöveinek helye a D-tect 150 és D-tect 150 SV falszkennerrel megbízhatóan határozható meg. Különböző érzékelők a fém, fa, műanyag és elektromos vezetékek biztos észlelésére Azonnal használható, mivel kalibrálásmentes Maximális helymeghatározási mélység 150 mm Intuitív kezelőfelület 12 nyelven, magától értetődő észlelési üzemmóddal. A nagy, megvilágított kijelzőn egyértelműen jelennek meg a talált tárgyak és objektumok mélységi és távolsági adatai. Ergonomikus formatervezés fogantyúval Robusztus Por és fröccsenő víz elleni védelem (IP 54) ÚJ! GMS 100 M GMS 120 D-tect 150 falszkenner ÚJ! D-tect 150 SV falszkenner Vastartalmú fémek Nemvasfémek Elektromos vezetékek Fa alapszerkezet Műanyag csövek Fúrásmélység kijelzése Tárgymélység kijelzése Maximális helymeghatározási mélység 100 mm 120 mm 150 mm 150 mm Jelmegjelenítés (Signal View) Alkalmazások Belső munkálatok, telepítés, felújítás, dekorálás Belső munkálatok, telepítés, felújítás, dekorálás Belső munkálatok, telepítés, felújítás Magas- és mélyépítés, ütőerő-szabályozás, nagyipar

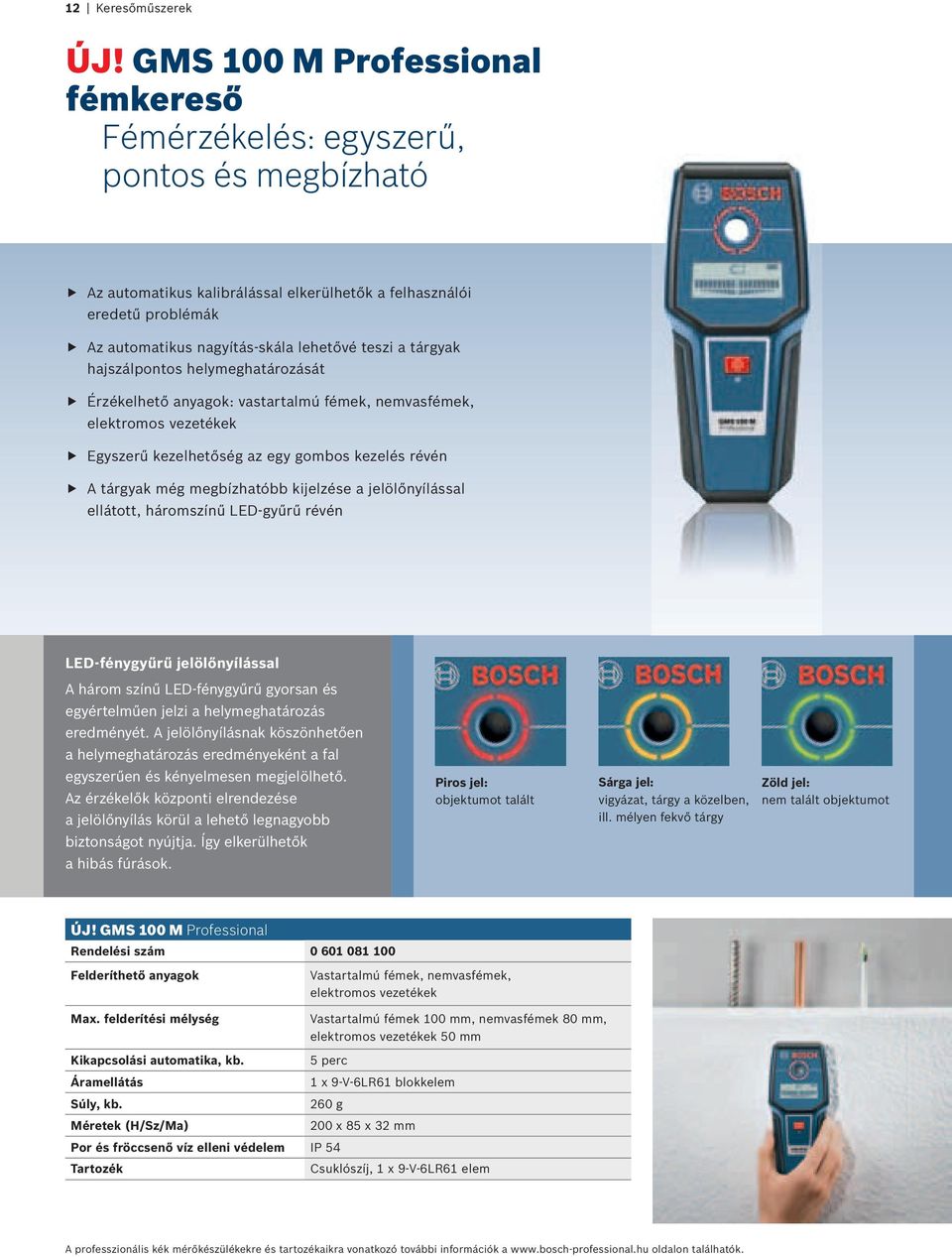

13 12 Keresőműszerek ÚJ! GMS 100 M fémkereső Fémérzékelés: egyszerű, pontos és megbízható f Az automatikus kalibrálással elkerülhetők a felhasználói eredetű problémák f Az automatikus nagyítás-skála lehetővé teszi a tárgyak hajszálpontos helymeghatározását f Érzékelhető anyagok: vastartalmú fémek, nemvasfémek, elektromos vezetékek f Egyszerű kezelhetőség az egy gombos kezelés révén f A tárgyak még megbízhatóbb kijelzése a jelölőnyílással ellátott, háromszínű LED-gyűrű révén LED-fénygyűrű jelölőnyílással A három színű LED-fénygyűrű gyorsan és egyértelműen jelzi a helymeghatározás eredményét. A jelölőnyílásnak köszönhetően a helymeghatározás eredményeként a fal egyszerűen és kényelmesen megjelölhető. Az érzékelők központi elrendezése a jelölőnyílás körül a lehető legnagyobb biztonságot nyújtja. Így elkerülhetők a hibás fúrások. Piros jel: objektumot talált Sárga jel: vigyázat, tárgy a közelben, ill. mélyen fekvő tárgy Zöld jel: nem talált objektumot ÚJ! GMS 100 M Rendelési szám Felderíthető anyagok Max. felderítési mélység Vastartalmú fémek, nemvasfémek, elektromos vezetékek Vastartalmú fémek 100 mm, nemvasfémek 80 mm, elektromos vezetékek 50 mm Kikapcsolási automatika, kb. 5 perc Áramellátás 1 x 9-V-6LR61 blokkelem, kb. 260 g Méretek (H/Sz/Ma) 200 x 85 x 32 mm Por és fröccsenő víz elleni védelem IP 54 Tartozék Csuklószíj, 1 x 9-V-6LR61 elem A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

14 Keresőműszerek 13 GMS 120 multifunkcionális kereső Osztályának megbízható multifunkcionális keresője f Az automatikus kalibrálással elkerülhetők a felhasználói eredetű problémák f Megbízható helymeghatározás még a mélyen fekvő tárgyak esetében is 12 cm mélységig f A tárgyak még megbízhatóbb kijelzése a jelölőnyílással ellátott, háromszínű LED-gyűrű révén f Jobb láthatóság a megvilágított kijelzőn f A tárgy középpontjának precíz kijelzése a középpontkereső skála, valamint az anyagtulajdonság kijelzésének köszönhetően f Három észlelési üzemmód a különböző alkalmazásokhoz: szárazépítés üzemmód, fémkeresési üzemmód és elektromos vezeték üzemmód Üzemmód Szárazépítésüzemmód Fémkeresésüzemmód Elektromos vezeték üzemmód Észlelés Minden objektum (fa és fém alapszerkezet, elektromos vezetékek) Vas- és nemvasfémek, elektromos vezetékek Csak 50/60 Hz váltóáramot vezető elektromos vezetékek Maximális helymeghatározási mélység 3,8 cm 12 cm (vas), 8 cm (nemvas) 5 cm GMS 120 Rendelési szám Felderíthető anyagok Max. felderítési mélység Fa alapszerkezetek, vastartalmú fémek, nemvasfémek, elektromos vezetékek Vastartalmú fémek 120 mm, nemvasfémek 80 mm, elektromos vezetékek 50 mm, fa alapszerkezetek 38 mm Kikapcsolási automatika, kb. 5 perc Áramellátás 1 x 9-V-6LR61 elem, kb. 270 g Méretek (H/Sz/Ma) 200 x 85 x 32 mm Por és fröccsenő víz elleni védelem IP 54 Tartozék Védőtáska, csuklószíj, 1 x 9-V-6LR61 elem A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

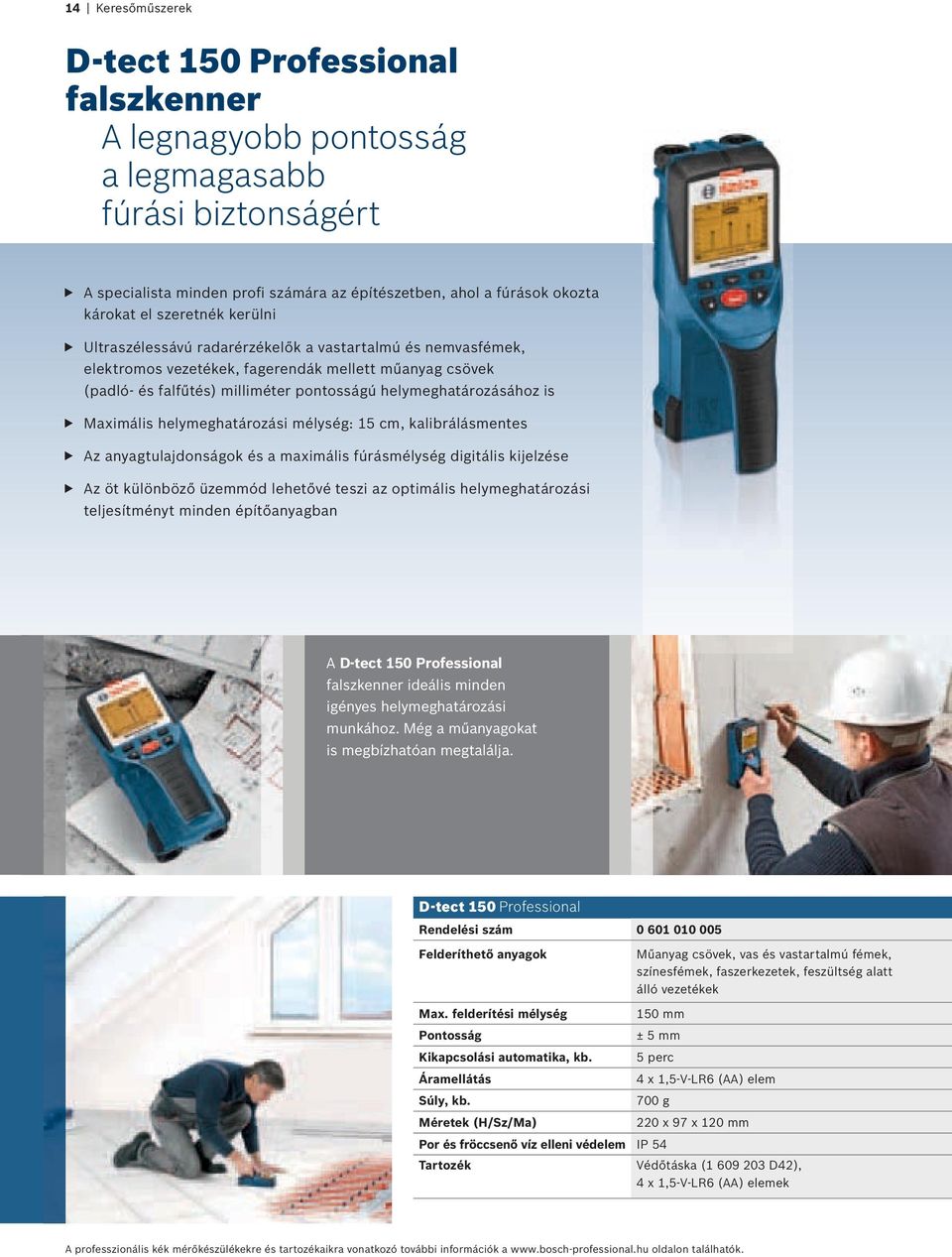

15 14 Keresőműszerek D-tect 150 falszkenner A legnagyobb pontosság a legmagasabb fúrási biztonságért f A specialista minden profi számára az építészetben, ahol a fúrások okozta károkat el szeretnék kerülni f Ultraszélessávú radarérzékelők a vastartalmú és nemvasfémek, elektromos vezetékek, fagerendák mellett műanyag csövek (padló- és falfűtés) milliméter pontosságú helymeghatározásához is f Maximális helymeghatározási mélység: 15 cm, kalibrálásmentes f Az anyagtulajdonságok és a maximális fúrásmélység digitális kijelzése f Az öt különböző üzemmód lehetővé teszi az optimális helymeghatározási teljesítményt minden építőanyagban A D-tect 150 falszkenner ideális minden igényes helymeghatározási munkához. Még a műanyagokat is megbízhatóan megtalálja. D-tect 150 Rendelési szám Felderíthető anyagok Műanyag csövek, vas és vastartalmú fémek, színesfémek, faszerkezetek, feszültség alatt álló vezetékek Max. felderítési mélység 150 mm Pontosság ± 5 mm Kikapcsolási automatika, kb. 5 perc Áramellátás 4 x 1,5-V-LR6 (AA) elem, kb. 700 g Méretek (H/Sz/Ma) 220 x 97 x 120 mm Por és fröccsenő víz elleni védelem IP 54 Tartozék Védőtáska ( D42), 4 x 1,5-V-LR6 (AA) elemek A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

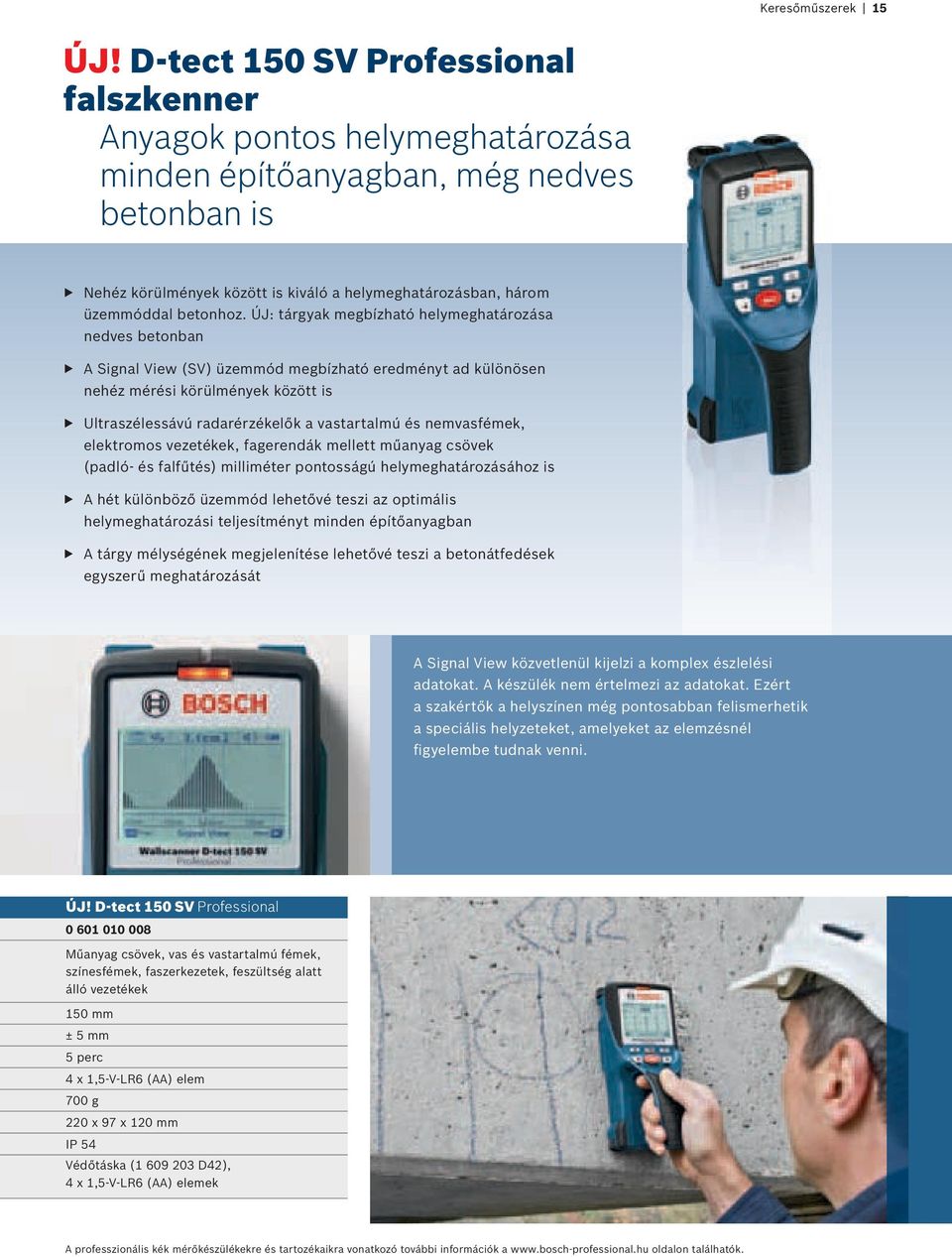

16 Keresőműszerek 15 ÚJ! D-tect 150 SV falszkenner Anyagok pontos helymeghatározása minden építőanyagban, még nedves betonban is f Nehéz körülmények között is kiváló a helymeghatározásban, három üzemmóddal betonhoz. ÚJ: tárgyak megbízható helymeghatározása nedves betonban f A Signal View (SV) üzemmód megbízható eredményt ad különösen nehéz mérési körülmények között is f Ultraszélessávú radarérzékelők a vastartalmú és nemvasfémek, elektromos vezetékek, fagerendák mellett műanyag csövek (padló- és falfűtés) milliméter pontosságú helymeghatározásához is f A hét különböző üzemmód lehetővé teszi az optimális helymeghatározási teljesítményt minden építőanyagban f A tárgy mélységének megjelenítése lehetővé teszi a betonátfedések egyszerű meghatározását A Signal View közvetlenül kijelzi a komplex észlelési adatokat. A készülék nem értelmezi az adatokat. Ezért a szakértők a helyszínen még pontosabban felismerhetik a speciális helyzeteket, amelyeket az elemzésnél figyelembe tudnak venni. ÚJ! D-tect 150 SV Műanyag csövek, vas és vastartalmú fémek, színesfémek, faszerkezetek, feszültség alatt álló vezetékek 150 mm ± 5 mm 5 perc 4 x 1,5-V-LR6 (AA) elem 700 g 220 x 97 x 120 mm IP 54 Védőtáska ( D42), 4 x 1,5-V-LR6 (AA) elemek A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

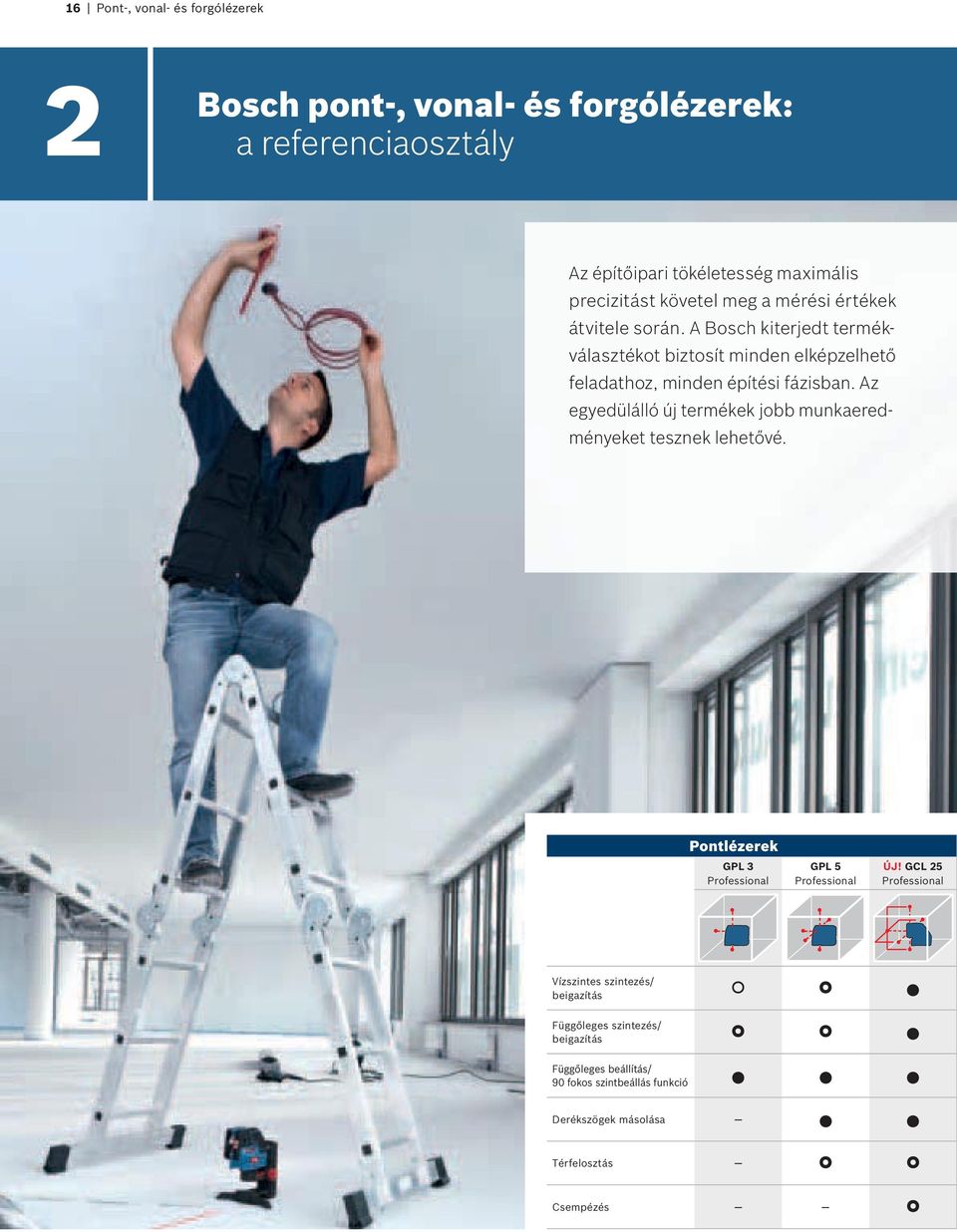

17 16 Pont-, vonal- és forgólézerek 2 Bosch pont-, vonal- és forgólézerek: a referenciaosztály Az építőipari tökéletesség maximális precizitást követel meg a mérési értékek átvitele során. A Bosch kiterjedt termékválasztékot biztosít minden elképzelhető feladathoz, minden építési fázisban. Az egyedülálló új termékek jobb munkaeredményeket tesznek lehetővé. Pontlézerek GPL 3 GPL 5 ÚJ! GCL 25 Vízszintes szintezés/ beigazítás Függőleges szintezés/ beigazítás Függőleges beállítás/ 90 fokos szintbeállás funkció Derékszögek másolása Térfelosztás Csempézés

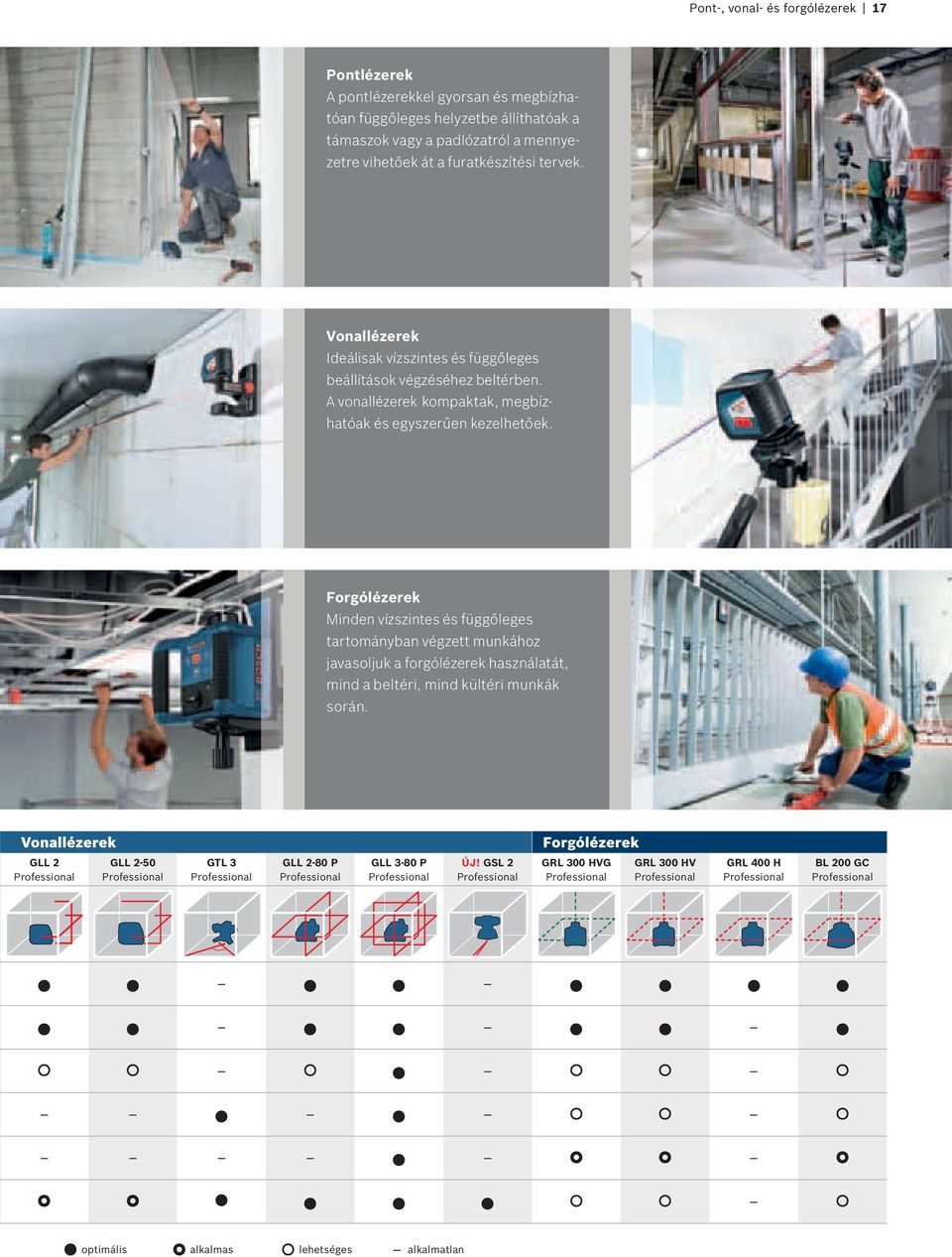

18 Pont-, vonal- és forgólézerek 17 Pontlézerek A pontlézerekkel gyorsan és megbízhatóan függőleges helyzetbe állíthatóak a támaszok vagy a padlózatról a mennyezetre vihetőek át a furatkészítési tervek. Vonallézerek Ideálisak vízszintes és függőleges beállítások végzéséhez beltérben. A vonallézerek kompaktak, megbízhatóak és egyszerűen kezelhetőek. Forgólézerek Minden vízszintes és függőleges tartományban végzett munkához javasoljuk a forgólézerek használatát, mind a beltéri, mind kültéri munkák során. Vonallézerek Forgólézerek GLL 2 GLL 2-50 GTL 3 GLL 2-80 P GLL 3-80 P ÚJ! GSL 2 GRL 300 HVG GRL 300 HV GRL 400 H BL 200 GC optimális alkalmas lehetséges alkalmatlan

19 18 Pontlézerek GPL 3 pontlézer Kompakt 3 pontos lézer ideális a függőleges irányú függőleges pont kijelölésére f Önszintező 3 pontos vízszintes és függőleges pontlézer beltéri munkákhoz f Lehetővé teszi a referenciapont a padlóról a mennyezetre történő precíz átvitelét f Egyszerű kezelhetőség rendkívül kompakt méreteinek köszönhetően f Különféle rögzítési lehetőségek az univerzális tartó segítségével Profik tesztelték: A GPL 3 a talaj egyenetlenségének gyors és milliméter pontosságú megállapításához ideális. GPL 3 Rendelési szám Működési tartomány 30 m* Szintezési pontosság ± 0,3 mm/m Önszintezési tartomány Lézerdióda/lézerosztály Por és fröccsenő víz elleni védelem Üzemidő, max. Méretek (H/Sz/Ma) Tartozék ± 5 hossztengely, ± 3 keresztirányú tengely 635 nm/< 1 mw/2 IP 5X 24 h 104 x 40 x 80 mm 0,25 kg 3 x 1,5-V-LR6 (AA) elem, multifunkciós tartó, védőtáska * A környezeti fényviszonyoktól függően. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

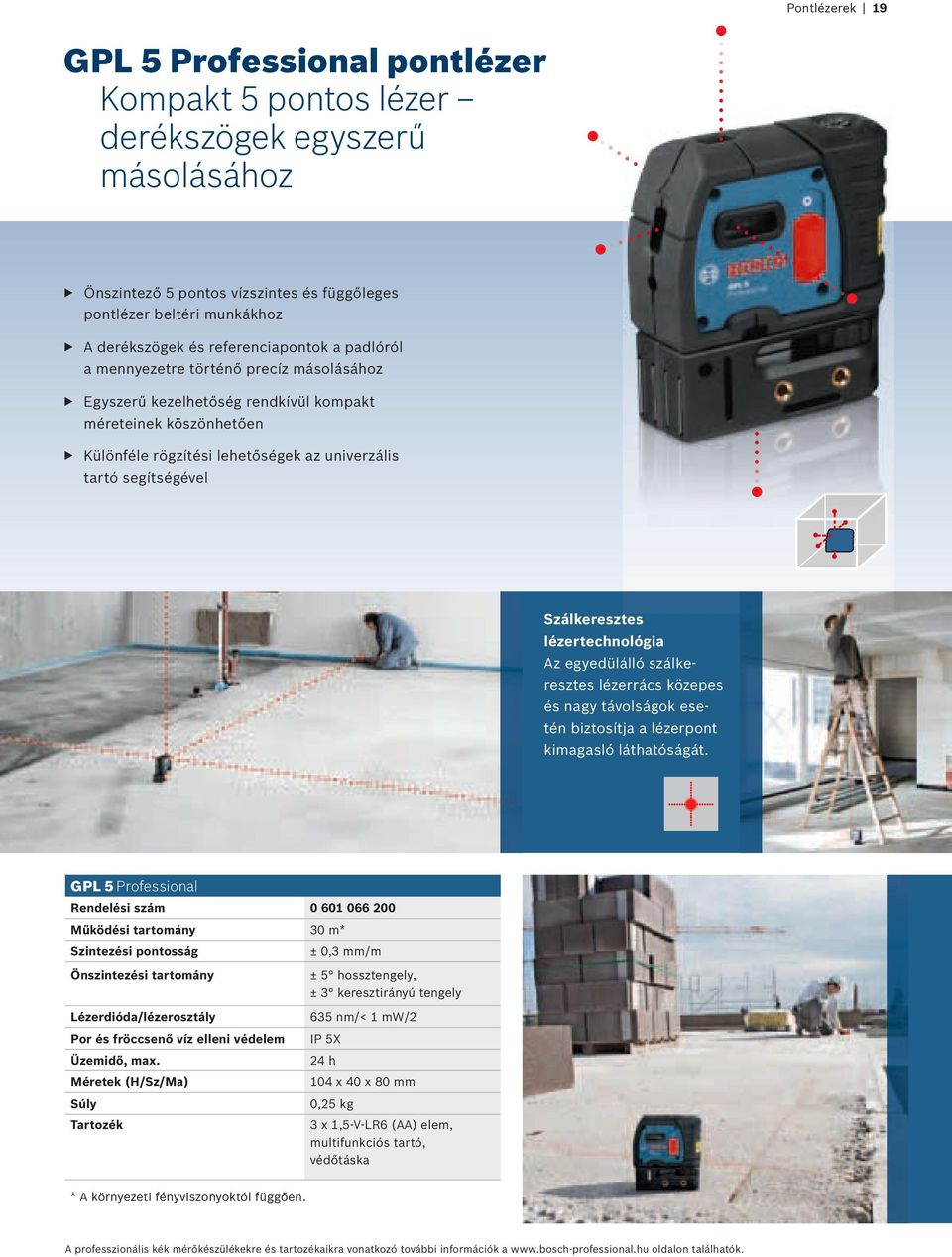

20 Pontlézerek 19 GPL 5 pontlézer Kompakt 5 pontos lézer derékszögek egyszerű másolásához f Önszintező 5 pontos vízszintes és függőleges pontlézer beltéri munkákhoz f A derékszögek és referenciapontok a padlóról a mennyezetre történő precíz másolásához f Egyszerű kezelhetőség rendkívül kompakt méreteinek köszönhetően f Különféle rögzítési lehetőségek az univerzális tartó segítségével Szálkeresztes lézertechnológia Az egyedülálló szálkeresztes lézerrács közepes és nagy távolságok esetén biztosítja a lézerpont kimagasló láthatóságát. GPL 5 Rendelési szám Működési tartomány 30 m* Szintezési pontosság ± 0,3 mm/m Önszintezési tartomány Lézerdióda/lézerosztály Por és fröccsenő víz elleni védelem Üzemidő, max. Méretek (H/Sz/Ma) Tartozék ± 5 hossztengely, ± 3 keresztirányú tengely 635 nm/< 1 mw/2 IP 5X 24 h 104 x 40 x 80 mm 0,25 kg 3 x 1,5-V-LR6 (AA) elem, multifunkciós tartó, védőtáska * A környezeti fényviszonyoktól függően. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

21 20 Pontlézerek ÚJ! GCL 25 kombilézer 1 Pont- és vonallézer egyben sokoldalú beltéri alkalmazásokhoz f Kompakt és helytakarékos, több készülék beszerzését megtakarítja f Nagyfokú pontosság és nagy hatótávolság a professzionális alkalmazásokhoz f Egyszerű kezelés az intuitív menürendszerrel f Robusztus készülék építkezési felhasználásra (IP 54) szeptemberétől. A GCL 25 pont- és vonallézer egy készülékben. Az öt lézerpont lehetővé teszi a függőleges pontok és vízszintes referenciajelölések átvitelét. Két kiegészítő lézervonal ideális kombilézerré teszi a GCL 25 készüléket az építőipar számára. ÚJ! GCL 25 Rendelési szám B B B02 Működési tartomány Vonalak 10 m/pontok max. 30 m* Szintezési pontosság ± 0,3 mm/m, függőeleges pontok ± 0,5 mm/m Önszintezési tartomány Legfeljebb ± 4 Lézerdióda/lézerosztály 635 nm/< 1 mw/2 Por és fröccsenő víz elleni védelem IP 54 Üzemidő, max. 15 h Méretek (H/Sz/Ma) 118 x 57 x 89 mm 0,45 kg Tartozék 4 x 1,5-V-LR6 (AA) elem, L-BOXX betét, védőtáska * A környezeti fényviszonyoktól függően. Lézer-céltábla, L-BOXX betét, 4 x 1,5-V-LR6 (AA)-betét, BS 150 állvány, védőtáska Lézer-céltábla, 4 x 1,5-V-LR6 (AA) elem, BM 1 univerzális tartó, L-BOXX betét, L-BOXX, védőtáska A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

22 Vonallézerek 21 GLL 2 vonallézer Kompakt keresztszálas vonallézer profik számára Profik tesztelték: A kompakt jelleg és a vonalak jó láthatósága meggyőzött. A GLL 2 elfér a nadrágzsebben, így többé nem tűnik el az építkezésen. f Kicsi, könnyű, mindig kéznél van f Egyszerű kezelhetőség az egy gombos kezelés révén f Alkalmazása rugalmas: a multifunkciós tartóval számos rögzítési lehetőséget biztosít GLL 2 Rendelési szám Működési tartomány > 10 m* Szintezési pontosság ± 0,3 mm/m Önszintezési tartomány Legfeljebb ± 4 Lézerdióda/lézerosztály Por és fröccsenő víz elleni védelem Üzemidő, max. Méretek (H/Sz/Ma) Tartozék 635 nm/< 1 mw/2 IP 5X 15 h 80 x 42 x 96 mm 0,25 kg 3 x 1,5-V-LR6 (AA) elem, multifunkciós tartó, védőtáska * A környezeti fényviszonyoktól függően. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

23 22 Vonallézerek GLL 2-50 vonallézer Precíz vonalak, kiváló láthatóság f Önszintező vízszintes és függőleges ingavonallézer, a vonalak gyors beigazítására f A lézervonalak jól láthatósága 20 m-es működési tartományban (vevő nélkül) f Rendkívül precíz alkalmazás: pontossága ± 3 mm 10 m-en A Cantabriai Egyetemen végzett vizsgálatok eredményei szerint a GLL 2-50 a 20 m működési tartománnyal és Lux megvilágítással a piacon kapható valamennyi vonallézernél precízebb. GLL 2-50 Rendelési szám Működési tartomány 50 m (vevővel), 20 m (vevő nélkül)* Szintezési pontosság ± 0,3 mm/m Önszintezési tartomány Legfeljebb ± 4 Lézerdióda/lézerosztály 635 nm/< 1 mw/2 Por és fröccsenő víz elleni védelem IP 54 Üzemidő 12 h Méretek (H/Sz/Ma) 118 x 57 x 89 mm 0,45 kg Tartozék Beállítótárcsa, 3 x 1,5-V-LR6 (AA) elem, BS 150 állvány, védőtáska 3 x 1,5-V-LR6 (AA) elem, BM 1 univerzális tartó, szállítókoffer 3 x 1,5-V-LR6 (AA) elem, univerzális tartó BM 1, LR 2 vevőegység, 1 x 9-V-6LR61 elem, szállítókoffer * A környezeti fényviszonyoktól függően. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

24 Vonallézerek 23 GTL 3 vonallézer A csempék gyors lerakása, a 45 -os kiegészítő vonal révén Profik tesztelték: A kiegészítő 45 -os segédvonal tökéletes segédeszköz a pontos munkavégzéshez, különösen felújításoknál és régi épületek felújításánál. A GTL 3 hatótávolsága meggyőzött. f A két, egymással 90 -os szöget bezáró lézervonal mellett 45 -nál segédvonalat vetít, a falicsempék és padlólapok precíz és gyors beigazításához és lerakásához f Nagy pontosság: 0,2 mm/m f Kompakt és könnyű kialakítás, az optimális kezelhetőség érdekében GTL 3 Rendelési szám Működési tartomány, céltáblával 20 m* Szögpontosság (0-90 -os szögek) ± 0,2 mm/m Lézerdióda/lézerosztály 635 nm/< 1 mw/2 Por és fröccsenő víz elleni védelem IP 54 Üzemidő, max. Méretek (H/Sz/Ma) Tartozék 18 óra a 2 vonalas üzemmódban, 12 óra a 3 vonalas üzemmódban 156 x 102 x 98 mm 0,5 kg Lézer-céltábla, beállítótárcsa, 4 x 1,5-V-LR6 (AA) elem, védőtáska * A környezeti fényviszonyoktól függően. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

25 24 Vonallézerek GLL 2-80 P vonallézer Szintezés 360 -ban még sohasem volt ennyire gyors és egyszerű f Magas munkahatékonyság: egyetlen készülékkel egyidejűleg véghezvihetők a vízszintes és függőleges szintező munkák az egész helyiségben f Széles működési tartomány: precíz munka legfeljebb 80 méter átmérőjű területen, az LR 2 vevő segítségével f Egyszerű kezelhetőség: önszintező legfeljebb 4 -ig, 4 másodpercen belül, kompakt szerkezet GLL 2-80 P Rendelési szám Működési tartomány Ø 80 m (vevővel), 40 m (vevő nélkül)* Szintezési pontosság ± 0,2 mm/m Önszintezési tartomány Legfeljebb ± 4 Lézerdióda/lézerosztály 640 nm/< 1 mw/2 Por és fröccsenő víz elleni védelem IP 54 Üzemidő, max. 18 óra egyvonalas üzemmódban Méretek (H/Sz/Ma) 158 x 54 x 141 mm 0,68 kg Tartozék Lézer-céltábla, 4 x 1,5-V-LR6 (AA) elem, állvány BS 150, védőtáska Lézer-céltábla, 4 x 1,5-V-LR6 (AA)elem, univerzális tartó BM 1, szállítókoffer Lézer-céltábla, 1 x 9-V-6LR61 elem, 4 x 1,5-V-LR6 (AA) elem, univerzális tartó BM 1, LR 2 vevőegység, szállítókoffer * A környezeti fényviszonyoktól függően. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

26 Vonallézerek 25 GLL 3-80 P vonallézer A kompakt multifunkcionális vonallézer valamennyi beltéri alkalmazáshoz f Korlátlan felhasználási lehetőségek: Egy vízszintes és két függőleges 360 -os vonal számos új beltéri alkalmazást tesz lehetővé egyidejű jelölésnél, beállításnál és szintezésnél f Önszintező (4 másodperc alatt 4 ), nagyon pontos (± 0,2 mm/m) és az LR 2 vevővel akár 80 m hatótávolság átmérőben f Kompakt, egyszerűen kezelhető és rendkívül masszív (IP 54) f A függőleges pont kivetítése fent és lent a második függőleges vonallal GLL 3-80 P Rendelési szám Működési tartomány Ø Szintezési pontosság 80 m (vevővel), 40 m (vevő nélkül)* ± 0,2 mm/m Önszintezési tartomány Legfeljebb ± 4 Lézerdióda/lézerosztály Por és fröccsenő víz elleni védelem IP 54 Üzemidő, max. Méretek (H/Sz/Ma) Tartozék * A környezeti fényviszonyoktól függően. 640 nm/< 1 mw/2 18 óra egyvonalas üzemmódban 159 x 75 x 141 mm 0,76 kg Lézer-céltábla, 4 x 1,5-V-LR6 (AA) elem, állvány BS 150, védőtáska Lézer-céltábla, 4 x 1,5-V-LR6 (AA)elem, univerzális tartó BM 1, szállítókoffer Lézer-céltábla, 1 x 9-V-6LR61 elem, 4 x 1,5-V-LR6 (AA) elem, univerzális tartó BM 1, LR 2 vevőegység, szállítókoffer A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

27 26 Vonallézerek ÚJ! GSL 2 padlófelület-lézer Az első készülék, amelyet kifejezetten a talaj egyenetlenségeinek vizsgálatára fejlesztettünk ki gyors és megbízható f Nagyobb biztonság a felület teljeskörű vizsgálata révén, és mindez a legrövidebb idő alatt f Pontosan megmutatja az egyenetlenségeket egy egyszerű elv segítségével: egy vonal = egyenletes, az egy vonal kettéválik = egyenetlen f Egyszerű kezelés és kényelmes munkavégzés a távvezérlővel f Ideális megoldás építésvezetők, padlószintezők, szakértők és minden aljzatmegmunkáló iparág számára A készülék a két vonalat párhuzamosan vetíti ki a talajra. Ha a padlóburkolat egyenletes, akkor a két vonal egy vonalként jelenik meg, ha nem egyenletes, akkor mindkét vonal látható. ÚJ! GSL 2 Alap Készlet Rendelési szám Működési tartomány Szintezési pontosság 20 m ± 0,3 mm/m Önszintezési tartomány Legfeljebb ± 4 Lézerdióda/lézerosztály Por és fröccsenő víz elleni védelem Üzemidő, max. Méretek (H/Sz/Ma) Tartozék 5 mw/3 R IP h 80 x 42 x 96 mm Elemmel kb. 1,5 kg 4 x 1,5-V-LR6 (AA) elem, védőtáska, lézerszemüveg, kezelési útmutató, L-BOXX, céltábla 4 x 1,5-V-LR6 (AA) elem, védőtáska, lézerszemüveg, kezelési útmutató, L-BOXX, 10,8 V-os lítium-ion akku, RC 2 távirányító, céltábla A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

28 Vonallézerek 27 Távirányító (készlettartozék) A GSL 2 lézerfeje távvezérléssel 360 -ban forgatható. Ezáltal nagyobb felületek is gyorsan és megbízhatóan ellenőrizhetőek. Az alap kivitelben a készülék forgatása manuálisan történik. A GSL 2 mind a 10,8 V-os lítium-ion akkuval, mind a 4 x 1,5 V AA alkálielemmel működtethető. Tartozékok Alap A céltábla (tartozék) segítségével az egyenetlenségek milliméter pontossággal meghatározhatóak. Az utólagos munkák nagyfokú precizitásáért. Készlet Céltábla (tartozék) A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

29 28 Forgólézerek GRL 300 HVG forgólézer Kiváló láthatóság beltéri alkalmazásokhoz f Zöld lézervonal: négyszeresen jobb láthatóság a vörös lézernyalábhoz képest f Vízszintes és függőleges használatkor gyorsan beállítható az automatikus, 8%-os (± 5 ) önszintezéssel f A kapcsolható automatikus ütésjelző funkció megakadályozza a szintezési hibákat rezgés vagy rázkódás esetén SHOCKWARNING Profik tesztelték: A zöld lézersugár jobb láthatósága a beltérben megdöbbentő volt, kiváltképpen nagy távolságokon, világos környezetben vagy sötét mérőfelületeken. GRL 300 HVG Rendelési szám B Lézerosztály 3R Működési tartomány-ø vevővel 300 m Szintezési pontosság ± 0,1 mm/m Önszintezési tartomány ± 5 Forgási sebesség 150, 300, 600 ford/perc Szkennelési funkció 10, 25, 50 Pontfunkció Igen Por és fröccsenő víz elleni védelem IP 54 Üzemidő, max. Akkumulátor (NiMH) 20 h; alkáli 30 h Méretek (H/Sz/Ma) 190 x 180 x 170 mm 1,8 kg Tartozék RC 1 távvezérlő, WM 4 falitartó, akku (NiMH), akkumulátorház, 2 x 1,2-V- HR20 (D) (9 Ah), 2 x 1,5-V-LR20 (D) elem, lézerszemüveg, céltábla, töltőberendezés adapterrel, szállítókoffer LR 1G Prof. vevőegység, RC 1 Prof. távvezérlő, GR 240 Prof. mérőléc, BT 300 HD Prof. állvány, WM 4 Prof. falitartó, akku (NiMH), akkumulátorház, 2 x 1,2-V-HR20 (D) (9 Ah), 2 x 1,5-V-LR20 (D) elem, lézerszemüveg, céltábla, töltőberendezés adapterrel, szállítókoffer A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

30 Forgólézerek 29 GRL 300 HV forgólézer Egyszerű kezelhetőség, vízszintes és függőleges önszintezéssel f Egyszerűen kezelhető, funkciónként egy gombbal és magától értetődő kijelzővel f Vízszintes és függőleges használatkor gyorsan beállítható az automatikus, 8%-os (± 5 ) önszintezéssel f A kapcsolható automatikus ütésjelző funkció megakadályozza a szintezési hibákat rezgés vagy rázkódás esetén SHOCKWARNING Alkalmazások A GRL 300 HV ideális beltéri alkalmazásokhoz, pl. födémek szintezéséhez vagy épületgépészeti szerelésekhez. GRL 300 HV Rendelési szám Y Lézerosztály 3R Működési tartomány-ø vevővel 300 m Szintezési pontosság ± 0,1 mm/m Önszintezési tartomány ± 5 Forgási sebesség 150, 300, 600 ford/perc Szkennelési funkció 10, 25, 50 Pontfunkció Igen Por és fröccsenő víz elleni védelem IP 54 Üzemidő, max. Akkumulátor (NiMH) 30 h; alkáli 50 h Méretek (H/Sz/Ma) 190 x 180 x 170 mm 1,8 kg Tartozék LR 1 vevőegység, RC 1 távvezérlő, WM 4 falitartó, akku (NiMH), akkumulátorház, 2 x 1,2-V-HR20 (D) (9 Ah), 2 x 1,5-V-LR20 (D) elem, lézerszemüveg, céltábla, töltőberendezés adapterrel, szállítókoffer LR 1 Prof. vevőegység, RC 1 Prof. távvezérlő, GR 240 Prof. mérőléc, BT 300 HD Prof. állvány, WM 4 falitartó, akku (NiMH), akkumulátorház, 2 x 1,2-V-HR20 (D) (9 Ah), 2 x 1,5-V-LR20 (D) elem, lézerszemüveg, céltábla, töltőberendezés adapterrel, szállítókoffer A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

31 30 Forgólézerek GRL 400 H forgólézer Egyszerűen kezelhető forgólézer kültéri alkalmazásokhoz f Egyszerűen kezelhető: egygombos funkció f Önszintezés, 8% (± 5 ) a vízszintes alkalmazásnál f Az automatikus ütésjelző funkció megakadályozza a szintezési hibákat rezgés vagy rázkódás esetén SHOCKWARNING Nagy pontosság nagy távolságokon is A GRL 400 H a vevővel kiegészítve 400 m átmérőig alkalmazható, mégpedig 0,08 mm/m pontossággal. Magas-, mély- és tájépítészeti alkalmazásokhoz. GRL 400 H Rendelési szám U Lézerosztály 2 Működési tartomány-ø vevővel 400 m Szintezési pontosság ± 0,08 mm/m Önszintezési tartomány ± 5 Forgási sebesség 600 ford/perc Szkennelési funkció Pontfunkció Por és fröccsenő víz elleni védelem IP 56 Üzemidő, max. Akkumulátor (NiMH) 30 h; alkáli 50 h Méretek (H/Sz/Ma) 190 x 180 x 170 mm 1,8 kg Tartozék LR 1 vevőegység, akku (NiMH), akkumulátorház, 2 x 1,2-V-HR20 (D) (9 Ah), 2 x 1,5-V-LR20 (D) elem, töltőberendezés adapterrel, szállítókoffer LR 1 vevőegység, GR 240 mérőléc, BT 170 HD állvány, akku (NiMH), akkumulátorház, 2 x 1,2-V-HR20 (D) (9 Ah), 2 x 1,5-V-LR20 (D) elem, töltőberendezés adapterrel, szállítókoffer A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

32 Forgólézerek 31 BL 200 GC forgólézer Robusztus készülék minden építkezésre f Ideális a kültéri és rossz időjárási viszonyok közötti alkalmazásokhoz, a robusztus por és fröccsenő víz elleni védelemnek (IP 66), valamint a prizmaburkolatnak köszönhetően f Nagy teljesítményű vevőlencse és BLE 200 vevő, 200 m-ig terjedő szintezéshez f Rendkívül precíz (1 mm/20 m), a nagy távolságokon is pontos munkavégzéshez SHOCKWARNING BLE 200 nagy teljesítményű vevő BLR 10 távvezérlő BL 200 GC Rendelési szám Lézerosztály 3R Működési tartomány-ø vevővel 400 m Szintezési pontosság ± 0,05 mm/m Önszintezési tartomány ± 5 Forgási sebesség 10, 50, 200, 600 ford/perc Pontfunkció Igen Üzemidő, max. Akkumulátor (NiMH) 30 h; alkáli 40 h Por és fröccsenő víz elleni védelem IP 66 Méretek (H/Sz/Ma) 211 x 180 x 190 mm 3 kg Tartozék 1 x akkuegység/töltőberendezés, BLE 200 vevőegység, BLR 10 távvezérlő, mérőlemez, 4 x 1,2-V-KR20 (D) (5000 mah), 4 x 1,5-V-LR20 (D) elem, lézerszemüveg, lejtésmérő, szállítókoffer Kiváló funkcionalitás A mérő- és a referenciasugár lehetővé teszi a gyors beigazítást. A készüléken az optimális láthatóság választhatóan állítható be a pont-, vonal- vagy forgólézer üzemmódban. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

33 32 Forgólézerek Még nagyobb teljesítmény és pontosság a megfelelő tartozékkal LR 1 lézervevő f Kézreálló vevő bel- és kültéri munkákhoz, akár 200 m hatótávolságig a GRL 400 H és a GRL 300 HV forgólézerrel együtt f A lézersugár-szint optikai és akusztikus beigazítása f Por és fröccsenő víz elleni védelem (IP 65) GRL 300 HV GRL 400 H LR 1G lézervevő f Kézreálló vevő bel- és kültéri munkákhoz, akár 150 m hatótávolságig a GRL 300 HVG forgólézerrel együtt f Egyszerűen felszerelhető a tartójával egy mérőlécre f Praktikus kijelző valamennyi szükséges információval f Por és fröccsenő víz elleni védelem (IP 65) GRL 300 HVG LR 2 lézervevő f Könnyen kezelhető vevő beltéri és kültéri munkákhoz, 50 m hatótávolságig GLL 2-80 P f A lézersugár-szint optikai (kijelző és LED-ek) és akusztikus beállítása, a különböző fényviszonyok mellett végzendő munkákhoz f A felső részén mágnesekkel a jobb rögzítéshez f Por és fröccsenő víz elleni védelem (IP 54) GLL 3-80 P GLL 2-50

34 Forgólézerek 33 BLE 200 nagy teljesítményű vevő f Könnyen kezelhető vevő beltéri és kültéri alkalmazásokhoz, 200 m hatótávolságig BL 200 GC f A lézersugár-szint optikai és akusztikus kijelzése f Integrált fényszűrő átkapcsolás természetes nappali fény és mesterséges fény között f Por és fröccsenő víz elleni védelem (IP 66) ÚJ! RC 2 távvezérlő f Kézreálló távvezérlő beltéri alkalmazásokhoz 20 m-es hatótávolsággal f Három gombpár a gyors, lassú és fokozatos méréshez GSL 2 f Por és fröccsenő víz elleni védelem IP 5X RC 1 távvezérlő f Kézreálló távvezérlő 30 m-es hatótávolsággal f GRL 300 HV és GRL 300 HVG típusokhoz BLR 10 távvezérlő f Kézreálló távvezérlő kültéri alkalmazásokhoz 30 m-es hatótávolsággal f BL 200 GC típushoz

35 34 Optikai szintezőkészülékek 3 Optikai szintezőkészülékek a Boschtól: precízek és rendkívül robusztusak A Bosch optikai szintezőkészülékei nagy pontosságukkal és kiváló megbízhatóságukkal tűnnek ki. A gyakorlatban kipróbált állványok megkönnyítik a szintezést, egyszerűen, rendkívül precízen és megbízhatóan állíthatók be, és ezért tökéletesek az építkezéseken történő erős igénybevételekhez.

36 Optikai szintezőkészülékek 35 GOL 20 G/D optikai szintezőkészülékek Robusztus és megbízható optimális kültéri használatra f Ideális a kültéri alkalmazásokhoz, a robusztus, por és fröccsenő víz elleni védelemmel (IP 54) ellátott ház révén f Erős fényű, a célról éles képet adó objektív f Biztonságos szállítás, a kompenzátor reteszelőzárja révén GOL 26 G/D optikai szintezőkészülék Rendkívül robusztus, kültéri alkalmazásokhoz f A stabil fémház és a por és fröccsenő víz elleni védelem (IP 54) révén kiválóan alkalmas a kültéri alkalmazásokhoz f Robusztus formatervezés, a készülékbe beépített célkolimátorral és dobozos libellával f Záróreteszes szállítókoffer a kompenzátor számára, a biztonságos szállításhoz GOL 20 G GOL 20 D GOL 26 G GOL 26 D Rendelési szám Mértékegység 400 gon gon 360 Szögpontosság 1 gon 1 1 gon 1 Működési tartomány Legfeljebb 60 m Legfeljebb 60 m Legfeljebb 100 m Legfeljebb 100 m Nagyítás 20-szoros 20-szoros 26-szoros 26-szoros Szintezési pontosság 3 mm 30 m-en 3 mm 30 m-en 1,6 mm 30 m-en 1,6 mm 30 m-en Por és fröccsenő víz elleni védelem IP 54 IP 54 IP 54 IP 54 Méretek (H/Sz/Ma) 215 x 135 x 145 mm 215 x 135 x 145 mm 215 x 135 x 145 mm 215 x 135 x 145 mm 1,7 kg 1,7 kg 1,7 kg 1,7 kg Tartozék Lencsevédő, függőón, imbuszkulcs, beszabályzó tüske, szállítókoffer Lencsevédő, függőón, imbuszkulcs, beszabályzó tüske, szállítókoffer Lencsevédő, függőón, imbuszkulcs, beszabályzó tüske, szállítókoffer Lencsevédő, függőón, imbuszkulcs, beszabályzó tüske, szállítókoffer A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

37 36 Lézeres távolságmérők 4 Lézeres távolságmérők a Boschtól: nagyobb hatótávolság, nagyobb funkcionalitás A Bosch lézeres távolságmérői olyan precíziós eszközök, amelyek a legnehezebb körülmények között is megbízható mérési eredményt nyújtanak. A Bosch minden távolságmérője kitűnik funkcionalitásával, vagyis lényegre törőek, robusztusak és egyszerűen kezelhetőek. Kiváló minőségű technológiai komponenseiknek köszönhetően megbízhatóak és hosszú élettartamúak. Előnyük: a legnagyobb pontosság még extrém körülmények között is.

38 Lézeres távolságmérők 37 Távolságmérés a legújabb technológia szerint A kiemelkedő fontosságú funkcionalitás mellett számos technikai részlet biztosítja a minden helyzetben való megbízható mérési eredmények lehetőségét. Lézerpontosság a legmagasabb precizitásért a legnehezebb építkezési felhasználásra. Intelligens fényszenzor Az intelligens fényszenzor méri a környezet fényviszonyait, és ehhez igazítja a kijelző megvilágítását. Maximális mérési teljesítmény kedvezőtlen fényviszonyok mellett is a nagy üveglencsének köszönhetően. Legnagyobb fokú precizitás a teljes élettartamon át az ellenálló kerámia optikatartóval. Lítium-ion technológia Egyetlen töltéssel akár mérés, standard micro-usb csatlakozóval os lejtésmérő megkönnyíti a munkát és további funkciókat tesz lehetővé a GLM 80 számára. Sarokmérő csúcs A sarokmérő csúccsal nehezen hozzáférhető helyzetből is milliméter pontosságú mérések végezhetőek. A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

39 38 Lézeres távolságmérők Hatótávolság és funkcionalitás A Bosch különböző lézeres távolságmérőkből álló programot kínál minden alkalmazáshoz. A piac legnagyobb hatótávolságú GLM 250 VF lézeres távolságmérőjétől egészen a kis kompakt készülékekig. 250 m Magyarázatok ± 1,5 mm ± 1,5 mm ± 1 mm ± 1 mm Jellemző mérési pontosság Memória + konstans Hosszúságmérés Folyamatos mérés Területmérés Térfogatmérés 150 m +/- Összeadás/kivonás Sarokmérő csúcs Falfelületmérés Időzítő funkció min/max Min./max. funkció Lejtés mérése 80 m Közvetett hosszúságmérés Egyszerű közvetett magasságmérés 50 m Duplán közvetett magasságmérés Kitűző funkció Trapézmérés Beépített céloptika ÚJ! GLM 50 GLM 80 GLM 150 GLM 250 VF

40 Lézeres távolságmérők 39 ÚJ! GLM 50 lézeres távolságmérő Az egyszerű megoldás távolságmérésekhez f Minden fontos mérési funkció ösztönösen kezelhető f Nagy méretű, automatikusan megvilágított, háromsoros kijelző a könnyebb leolvashatóságért f Körbefutó Softgrip kézvédő és robusztus kialakítás a nehéz építkezési felhasználásokhoz Profik tesztelik: A GLM 50 rendelkezik a legfontosabb funkciókkal és jól védett a mindennapos építkezési használatkor. ÚJ! GLM 50 Rendelési szám Mérési tartomány 0,05-50 m Jellemző mérési pontosság. ± 1,5 mm Lézerosztály 2 Lézerdióda 635 nm, < 1 mw Egyedi mérések száma elemkészletenként , kb. 0,14 kg Méretek (H/Sz/Ma) 114 x 53 x 31 mm Por és fröccsenő víz elleni védelem IP 54 Tartozék Védőtáska, 2 x 1,5-V (AAA) elemek, gyártói tanúsítvány A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

41 40 Lézeres távolságmérők GLM 80 lézeres távolságmérő High-tech megoldás a kényelmes mérésért f Új funkció az integrált 360 -os lejtésérzékelő révén f Precíz és egyszerű kezelhetőség, az automatikusan forgó, megvilágított kijelző révén f Fokozott autonómia a lítium-ion technológia révén akár mérés egyetlen töltéssel. Újratölthető a standard USB-mikrocsatlakozó révén Közvetett magasságmérés könnyedén egyetlen gombnyomással Irányítsa a lézeres távolságmérőt az objektum felső szélére. A lejtésérzékelő automatikusan felismeri a lejtésszöget, és a készülék a szinusztétel segítségével kiszámolja az adott magasságot. A mérési tartományban levő akadályok többé nem jelentenek problémát. GLM 80 Rendelési szám Mérési tartomány 0,05-80 m Jellemző mérési pontosság ± 1,5 mm Lézerosztály 2 Lézerdióda 635 nm, < 1 mw Lejtés mérése ± 60 függőelegesen/360 vízszintesen (4 x 90 ) Lejtésmérés pontossága ± 0,2 Egyenkénti mérések száma akkutöltésenként , kb. 0,14 kg Méretek (H/Sz/Ma) 111 x 51 x 30 mm Por és fröccsenő víz elleni védelem IP 54 Tartozék Védőtáska, micro-usb-s töltőberendezés, gyártói tanúsítvány A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

42 Lézeres távolságmérők 41 GLM 80 + R 60 lézeres távolságmérő A lejtésmérő, amely távolságot is mér f Precíz digitális lejtésmérés az R 60 mérősínnel, azonnal üzemkész a mérősín felismerése révén f Hangjelzés 0 és 90 -nál a pontos szintezéshez egyszemélyes alkalmazáskor f Robusztus alumíniumsínek a nagyobb pontosság és a hosszú élettartam érdekében Profik tesztelték: Az R 60 mérősínnel kombinálva a GLM 80 digitális lejtésmérővé alakul: távolság mérése, szintezés és precíz lejtésmérés egyetlen készülékkel. Az erre a célra kifejlesztett R 60 mérősínbe téve a GLM 80 digitális lejtésmérővé válik. A beépített sínfelismerés segítségével a készülék bekapcsoláskor lejtésmérő üzemmódba vált. Akár ± 0,2 -os pontossággal ellenőrizhetők a szarufák és lépcsőpofák, valamint igazíthatók be a szaniter berendezések. GLM 80 + R 60 Rendelési szám Mérési tartomány (4 x 90 -os dőlésszög) Lejtésmérés pontossága ± 0,2 0,14 kg/0,6 kg (GLM 80/R 60) Méretek (H/Sz/Ma) 111 x 51 x 30 mm (GLM 80) 610 x 58 x 30 mm (GLM 80 + R 60) Tartozék Védőtáska, Micro-USB-töltőberendezés, gyártói tanúsítvány, R 60 mérősín A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

43 42 Lézeres távolságmérők GLM 150 lézeres távolságmérő Nagyobb funkcionalitás a belső helyiségekhez f A legnagyobb fokú precizitás a teljes élettartamon át az ellenálló kerámia optikatartóval f Számos funkció, mint részmagasságmérés, bejelölési funkció és tetősíklejtés mérése f Az utolsó 30 mérés automatikus tárolása Profik tesztelik: A vásárépítési munkáink során nagy távolságokkal és rendkívül összetett architektúrákkal kell dolgoznunk. Mivel a hatótávolság és a funkcionalitás a döntő, mi a Bosch GLM 150 készülékkel dolgozunk. GLM 150 Rendelési szám Mérési tartomány Jellemző mérési pontosság Lézerosztály 2 Lézerdióda Eltárolható értékek száma 30 0, m ± 1 mm Egyedi mérések száma elemkészletenként , kb. Méretek (H/Sz/Ma) 635 nm, < 1 mw 0,24 kg 120 x 66 x 37 mm Por és fröccsenő víz elleni védelem IP 54 Tartozék Hordszíj, védőtáska, 4 x 1,5-V-os (AAA) elem, gyártói tanúsítvány A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

44 Lézeres távolságmérők 43 GLM 250 VF lézeres távolságmérő A legnagyobb hatótávolságú lézeres távolságmérő f Ideális kültéri alkalmazásokhoz: beépített céloptika a lézerpont optimális láthatóságáért, 250 m távolságig f Maximális mérési teljesítmény és pontosság kedvezőtlen fényviszonyok mellett is, a nagy üveglencse és a kerámia optikatartó segítségével f Számos egyszerűen kezelhető mérésfunkció a hosszúságok, területek és térfogatok gyors és pontos kiszámításához A beépített céloptika lehetővé teszi a távoli méréspontok biztos meghatározását, rossz fényviszonyok között is. GLM 250 VF Rendelési szám Mérési tartomány Jellemző mérési pontosság Lézerosztály 2 Lézerdióda Céloptika 0, m ± 1 mm 635 nm, < 1 mw Igen Eltárolható értékek száma 30 Egyedi mérések száma elemkészletenként , kb. Méretek (H/Sz/Ma) 0,24 kg Por és fröccsenő víz elleni védelem IP 54 Tartozék 120 x 66 x 37 mm Hordszíj, védőtáska, 4 x 1,5-V-os (AAA) elem, gyártói tanúsítvány A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

45 44 Szög- és lejtésmérők 5 Szög- és lejtésmérők a Boschtól: precíz mérés, átvitel és könnyű beigazítás Ideális a szögek, a vízszintek és lejtések pontos meghatározásához. A készülékek minden alkalmazáskor meggyőzők az egyszerű kezelhetőségük által: akusztikus jeladó, memória és számológép funkciók, valamint a fej fölött leolvasható kijelző könnyítik meg a munkát.

46 Szögmérők 45 GAM 220 MF szögmérő Precíz ferde vágás szögek gombnyomásra f Az egyszerű és dupla leszabási, illetve gérszögek automatikus kiszámítása egyéb segédeszköz nélkül f A szögek gyors kiszámítása és másolása a gyakran használt szögmértékek tárolásával f Ide tartozik a szárhosszabbító a nehezen hozzáférhető helyeken történő mérésekhez f Nincs szükség kalibrálásra CNR SPR A szögek egyszerű meghatározása precíz illesztést tesz lehetővé a fűrészelési munkák során. GAM 220 MF Rendelési szám Mérési tartomány Mérési pontosság, szög ± 0,1 Számológép funkció Tárolási funkció Méretek (H/Sz/Ma) Tartozék (szög) Igen Igen 1,1 kg 432 x 35 x 61 mm Védőtáska, 4 x 1,5-V-LR6 (AA) elem, szárhosszabbító A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

47 46 Szögmérők DWM 40 L szögmérő A legpontosabb szögmérés f Szögek mérése gyorsabban, pontosabban és gazdaságosabban f Megtartó funkció a mérési eredmények rögzítéséhez és átviteléhez f Tartósan nagy pontosság, az integrált, eltolható és hőmérséklettől független precíziós szögjeladó révén f Nincs szükség kalibrálásra DWM 40 L DWM 40 L Set Rendelési szám Mérési tartomány (szög) (szög) Mérési pontosság, szög ± 0,1 ± 0,1 /± 0,05 1,1 kg 1,1 kg Méretek (H/Sz/Ma) 432 x 35 x 61 mm 432 x 35 x 61 mm Tartozék 4 x 1,5-V-LR6 (AA) elem Védőtáska, 4 x 1,5-V-LR6 (AA) elem, szárhosszabbító A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

48 Lejtésmérők 47 DNM 60 L/120 L lejtésmérő Precíz digitális lejtésmérő Pontosság és gazdaságosság Az akusztikus jeladó lehetővé teszi a precíz szintezést egyszemélyes munkavégzéssel. f Pontosan méri a lejtést fokban, százalékban vagy mm/m egységben f Irányt jelző nyilak és hangjelzés 0 és 90 -nál, az egyszerű beigazításhoz f Megtartó-/másoló funkció a mérési eredmények rögzítéséhez és másolásához f A mért értékek automatikus forgatása a kijelzőn, fej fölött végzett munkáknál DNM 60 L DNM 120 L Rendelési szám Mérési tartomány (4 x 90 lejtés) (4 x 90 lejtés) Elektronikus mérési pontosság 0 /90 Elektronikus mérési pontosság 1-89 ± 0,05 ± 0,05 ± 0,2 ± 0,2 0,7 kg 1,3 kg Méretek (H/Sz/Ma) 600 x 25 x 60 mm x 25 x 60 mm Tartozék Védőtáska, 1 x 9-V-6LR61 elem Védőtáska, 1 x 9-V-6LR61 elem A professzionális kék mérőkészülékekre és tartozékaikra vonatkozó további információk a oldalon találhatók.

49 48 Műszaki adatok Műszaki adatok rövid ismertetése Keresőműszerek Max. felderítési mélység Felderíthető anyagok IP-védettség Áramellátás Méretek (H/Sz/Ma) Oldal ÚJ! GMS 100 M 100 mm Vastartalmú fémek, nemvasfémek, elektromos vezetékek IP 54 4 x 1,5-V-LR6 (AA) 0,7 kg 220 x 97 x 120 mm 12 GMS mm Vas és vastartalmú fémek, színesfémek, faszerkezetek, feszültség alatt álló vezetékek IP 54 1 x 9-V-6LR61 (AA) 0,27 kg 200 x 85 x 32 mm 13 D-tect mm Műanyag csövek, vas és vastartalmú fémek, színesfémek, faszerkezetek, feszültség alatt álló vezetékek IP 54 4 x 1,5-V-LR6 (AA) 0,7 kg 220 x 97 x 120 mm 14 ÚJ! D-tect 150 SV 150 mm Műanyag csövek, vas és vastartalmú fémek, színesfémek, faszerkezetek, feszültség alatt álló vezetékek IP 54 4 x 1,5-V-LR6 (AA) 0,7 kg 220 x 97 x 120 mm 15 Pontlézerek GPL 3 GPL 5 ÚJ! GCL 25 Lézerpont működési tartománya Lézerszálkereszt működési tartománya Szintezési pontosság Önszintezési tartomány IP-védettség 30 m* ± 0,3 mm/m ± 3, ± 5 30 m* ± 0,3 mm/m ± 3, ± 5 IP 5X IP 5X Áramellátás 3 x 1,5-V-LR6 (AA) 3 x 1,5-V-LR6 (AA) 30 m* 10 m ± 0,3 mm/m ± 4 IP 54 4 x 1,5-V-LR6 (AA) 1/4", 5/8" 1/4", 5/8" 1/4", 5/8" Állványfelfogási méret Méretek (H/Sz/Ma) Oldal 0,25 kg 104 x 40 x 80 mm 18 0,25 kg 104 x 40 x 80 mm 19 0,45 kg 118 x 57 x 89 mm 20 Vonallézerek GLL 2 GLL 2-50 GTL 3 GLL 2-80 P GLL 3-80 P ÚJ! GSL 2 Működési tartomány Szögpontosság (0-90 -os szögek) Szintezési pontosság Önszintezési tartomány IP-védettség Áramellátás 10 m* ± 0,3 mm/m ± 4 IP 5X 3 x 1,5-V-LR6 (AA) 1/4", 5/8" Állványfelfogási méret Méretek (H/Sz/Ma) Oldal 0,25 kg 80 x 42 x 96 mm m* ± 0,3 mm/m ± 4 IP 54 3 x 1,5-V-LR6 (AA) 1/4" 0,45 kg 118 x 57 x 89 mm m* ± 0,2 mm/m IP 54 4 x 1,5-V-LR6 (AA) 0,50 kg 156 x 102 x 98 mm 23 Ø 80 m* ± 0,2 mm/m ± 4 IP 54 4 x 1,5-V-LR6 (AA) Ø 80 m* ± 0,2 mm/m ± 4 IP 54 4 x 1,5-V-LR6 (AA) 20 m* ± 0,3 mm/m ± 4 IP 54 1 x 10,8-Vlítium-ion akku 4 x 1,5-V-LR6 (AA) 1/4", 5/8" 1/4", 5/8" 1/4", 5/8" 0,68 kg 158 x 54 x 141 mm 24 0,76 kg 159 x 75 x 141 mm 25 1,5 kg 80 x 42 x 96 mm * A környezeti fényviszonyoktól függően.
