TIPIZÁLT FOGYASZTÁSMÉRŐ SZEKRÉNY

Átírás

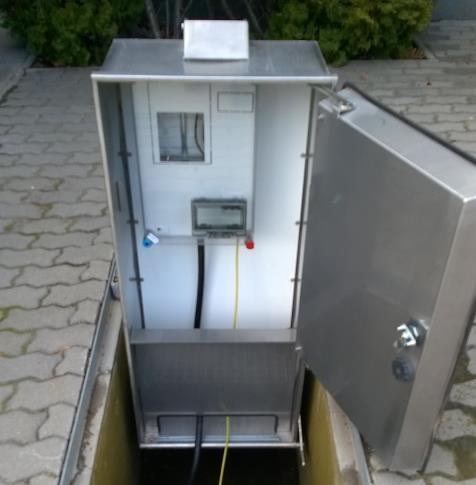

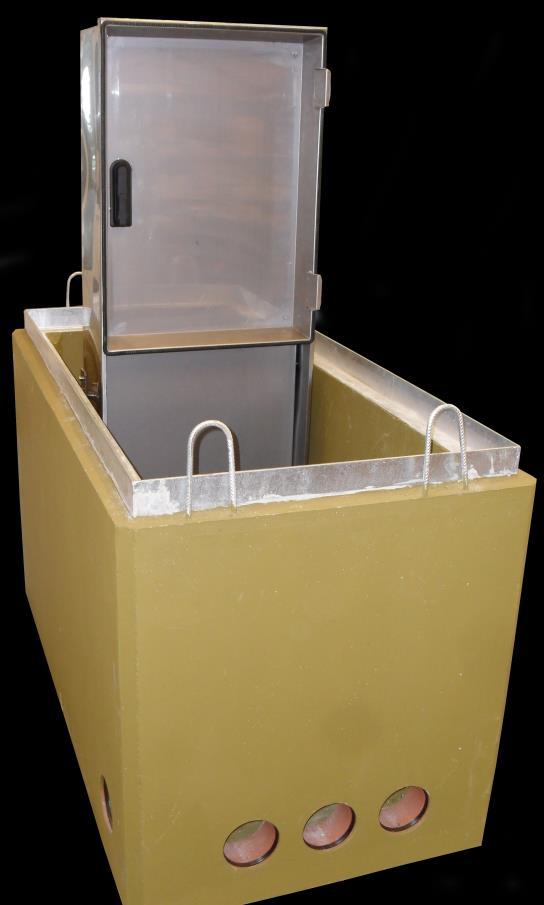

1 TIPIZÁLT FOGYASZTÁSMÉRŐ SZEKRÉNY TÍPUSAZONOSÍTÓ: JFA 300α M(HE) - D(1-3)F SZ - F/F Egy mérőhelyes elektronikus mérés 63A-ig (JFA 300α M(HE)) FELHASZNÁLÁS: Minden napszaki 1f, vagy 3f direkt méréshez (D(1/3)F) ALKALMAZÁS: Szabadtér (SZ) CSATLAKOZÁS MÓDJA: Földkábel-földkábel (F/F) MÉRETEK: 740 x 1470 x 850 mm (szé x ho x mé) ELHELYEZÉS: Talajba süllyesztett (850 mm mélyen) TARTÓSZERKEZET: Nem igényel KÖRVONALRAJZ: FÉNYKÉP: ANYAGLISTA: Takarás nélkül JFA 300α M(HE), 63A, Jelölés Megnevezés Jellemzők db Gyártó OPCIÓ P0 Fogyasztásmérőhely 1f / 3f, 63A 1 KÖM kábelösszekötő készlet Bekötő kábel H07RN-F Védőszekrény Akna KIEGÉSZÍTÉSEK: MEGJEGYZÉS: HENSEL HB mm 2 1 ENSTO 4 x 16 mm 2 1 rozsdamentes beton A műszaki tartalom az igények alapján az érvényben lévő előírások betartása mellett az opció szerint változhat. A szerelési technológia útmutatója részletesebben a JET-VILL Kft. technológiai leírásában található meg. JFA 300α M(HE) Oldal 1 / 25

2 Típusazonosító: Megnevezés: JFA 300α M(HE) - D(1-3)F SZ - F/F Földfelszín alatti vízmentes fogyasztásmérő szekrény Műszaki adatlap Műszaki leírás Telepítési utasítás Kezelési és karbantartási utasítás Rajzdokumentáció Változatszám: JFA 300α M(HE) Minden jog fenntartva Gyártó: JET-VILL Kft Budapest, Fázis u. 3. Tel: (1) Fax: (1) info@jet-vill.hu Web: A képek illusztráció jellegűek. JFA 300α M(HE) Oldal 2 / 25

3 TARTALOMJEGYZÉK 1. MŰSZAKI ADATLAP Általános adatok Villamos adatok MŰSZAKI LEÍRÁS Általános leírás Általános követelmények TELEPÍTÉSI UTASÍTÁS A berendezések telepítése Kábelcsatlakozások kialakítása A berendezés üzembe helyezése KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS Általános tudnivalók A berendezés nyitása, zárása, kezelése Villamos készülékek kezelése Karbantartás MUNKAVÉDELEM KÖRNYEZETVÉDELEM GYÁRTÓ RAJZDOKUMENTÁCIÓ MELLÉKLET JFA 300α M(HE) nézeti rajz JFA 300α M(HE) áramutas rajz JFA 300α M(HE) Oldal 3 / 25

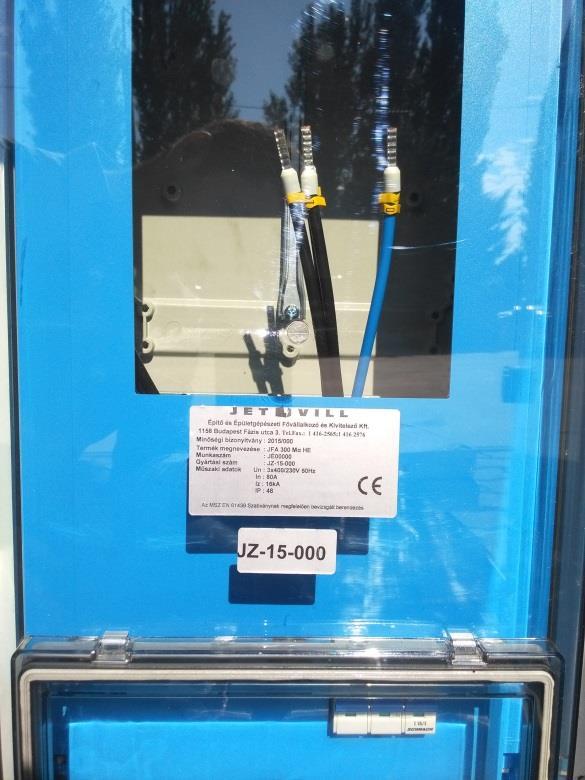

4 1. MŰSZAKI ADATLAP 1.1 Általános adatok Azonosítás: A berendezés azonosító száma a védőszekrény belsejébe ragasztott címkén található (1. ábra). Méretek: Akna anyaga: Teljes tömeg: Fedél: Terhelhetőség: Kivitel: Környezeti hőmérséklet: Védettség: Vízvédelem: Típusvizsgálat: Érintésvédelem: 1. ábra Belső Külső Szélesség: 570 mm 740 mm Hosszúság: 1300 mm 1470 mm Mélység: 700 mm 850 mm Beton ~ 1200 kg. A beépített műszaki tartalomtól függően eltérés lehetséges. Zárható kivitelű négy részes, beton, vagy kikövezhető. EN 124 szabvány szerinti B125 vagy C250 Kültéri vagy szabadtéri. -40 o C o C IP 48 üzemi állapotban IP 43 készenléti állapotban IP 21 kezelés közben Rozsdamentes acél védőszekrény Berendezés védettségi vizsgálat, IEC szabvány szerint TN-C, TN-C(-S), TN-S (típustól és kiépítéstől függően) JFA 300α M(HE) Oldal 4 / 25

5 Beépíthető készülékek: Kábel csatlakozás: Szabványok: Szállítási terjedelem: Tartozékok: Nem szállított tételek: Szakaszolható biztosító készülék, sorkapcsok, túlfeszültségvédelmi készülékek, fogyasztásmérő tartók, egyéb opcionális tételek. A földkábelt az aknán kívül, felszín alatti vízmentes kötéssel kell összekötni a flexibilis csatlakozó kábelekkel. A berendezések az MSZ EN szabvány hatályos és ide vonatkozó részei szerint kerülnek kialakításra. kábelakna és aknafedél védőszekrény és szerkezeti elemek belső földelő rendszer flexibilis bekötő kábel horog a fedélelemek mozgatásához, és a védőszekrény nyitásához és zárásához védőszekrény zárbetét kulcsa kulcs a fedél zárásához ENSTO KÖM kábelösszekötő készlet méretlen oldali kismegszakítók elektronikus fogyasztásmérő földelő szonda 1.2 Villamos adatok Névleges feszültség: Névleges frekvencia: Névleges áramerősség: Bekötő kábel: H07RN-F max. 4x16 mm 2 Kiegészítés: 400V 50 Hz max. 63 A A felhasználói mért főelosztó műszaki tartalma megrendelői igények alapján az érvényben lévő előírások betartása mellett opcionálisan változhat. Zárt ajtóval Nyitott ajtóval JFA 300α M(HE) Oldal 5 / 25

6 2. MŰSZAKI LEÍRÁS 2.1 Általános leírás Környezet: A berendezés jellegénél fogva védett, történelmi városnegyedekben, és egyéb igényes környezetben is alkalmazható a városkép, a környezet zavarása nélkül. Beépíthető szilárd, bontható burkolatú (aszfalt, térkő) és parkosított zöldterületen is. Vízvédelem: Amennyiben víz kerül az aknába, a védőszekrény megakadályozza, hogy a beépített elektromos berendezés víz alá kerüljön. A felgyülemlett víz szikkadása az akna alján található 2 db 110 mm átmérőjű elvezetőn keresztül történik. (ld.: 3. ábra). Felúszás: Szikkasztó: Korrózióvédelem: Hűtés: Páravédelem: Aknafedél: Védőszekrény: Üzemi állapot: A talajvíz nem okoz felúszást, mert a berendezés önsúlya képes kompenzálni a keletkező felhajtó erőt. Az akna alá terített folyami kavics a bejutó víz elvezetésére szolgál. Az aknába szerelt fémszerkezet korrózióálló anyagokból készült (rozsdamentes, tűzihorganyzott, vagy galvanizált acél, alumínium). Természetes hűtés, segédberendezést nem igényel. Intelligens páramentesítő rendszer (opciós tétel) Nyitása kézi erővel, fedélemelő horgok segítségével a csavaros fedélzárak eltávolítását követően. Nyitása kezelőhorog használatával, kézi erővel, a nyitást a védőszekrényen elhelyezett ellensúlyok segítik. Lezárt, rögzített védőszekrénnyel, lezárt akna fedéllel. Készenléti állapot: Felnyitott védőszekrénnyel. A nyitáskor a felnyitott védőszekrény mögé eső fedélelemet a helyén kell hagyni, így a védőszekrény mögötti tér zárt marad, nincs beesés veszély, az első két fedélelemet vissza kell helyezni, a fennmaradó fedélelemet célszerű a védőszekrény mögötti fedélelemre helyezni. A védőszekrény ajtaja zárva. Kezelési helyzet: Felnyitott védőszekrénnyel. A nyitáskor a felnyitott védőszekrény mögé eső fedélelemet a helyén kell hagyni, így a védőszekrény mögötti tér zárt marad, nincs beesés veszély, a többi fedélelemet el kell távolítani. A kezelés az akna belsejében található járórácsról állva történik. Mérés kialakítás: 63 A-ig, direkt mérés, csak elektronikus fogyasztásmérővel JFA 300α M(HE) Oldal 6 / 25

7 Rendeltetés: 2.2 Általános követelmények Egyéni és közületi, illetve kommunális és ipari fogyasztók villamos energia fogyasztásának áramszolgáltatói (elszámolási) mérés elhelyezésére, de más hálózatok fogyasztásának mérés elhelyezésére is alkalmas. Előnyök: Vagyon- és üzembiztonság, vandálbiztosság, rejtettség (rendezett környezet), védett a közúti balesetek okozta károktól. Telepítés: Kezelés: Teljes mértékben földbe süllyeszthető. Felnyitott függőleges állapotú, rögzített védőszekrénnyel, a kezelés az akna belsejében található járórácsról állva történik. JFA 300α M(HE) Oldal 7 / 25

8 Építési helyszín: Környezet: Munkagödör: 3. TELEPÍTÉSI UTASÍTÁS 3.1 A berendezések telepítése Vízáteresztő talajkörnyezet, az építési helyszín ne legyen vízgyűjtő mélyedés. Feltöltött talaj a későbbiekben süllyedésveszélyt jelent. A mélyépítés szabályait be kell tartani! Szilárd, bontható burkolat (aszfalt, térkő), vagy gondozott zöldfelületű közterület. Akna külső mérete plusz ~20-40 cm, a kézi vagy gépi tömörítés számára szükséges helyigény figyelembevételével, illetve a beépített flexibilis csatlakozó kábel felszín alatti vízmentes kábelkötési oldalán kb. 1-1,5 méter az akna teljes szélességében. Emelés: A betonakna emelését gépi erővel, csak a gyárilag beépített 4 db emelőfülnél fogva szabad végezni! A berendezés végleges helyzetének elérését követően az emelőfüleket le kell vágni, ahol a betontestből kilép, vagy a burkolat szintje alá tőből le kell hajlítani. A lehajlítást erre alkalmas szerszámmal, fogóval kell végezni, különben a fül körül a beton kitöredezhet, s ez a betonakna élettartamának csökkenését okozhatja. Szintezés: A szállítás közben esetleg megsérült berendezést tilos a felszín alá süllyeszteni, mert az további meghibásodáshoz vezethet és balesetet okozhat. A telepítéskor az akna alá 8-24 mm átmérőjű folyami kavicsból szikkasztóágyat kell telepíteni, melynek vastagsága minimum 200 mm vagy vastagabb legyen, a domborzati és talajvíz függvényében. Vízzáró talaj esetén ajánlott a berendezést bekötni a csatornahálózatba. Az akna talajsíkhoz képesti magassága és vízszintessége e szikkasztó réteg vastagságának és vízszintességének változtatásával állítható be (2. ábra). A berendezés vízszintes helyzetben történő telepítése minden esetben elengedhetetlen, lejtős vagy egyenetlen terepen is! Lejtős talajszinthez igazodó telepítés esetén fennáll a veszély, hogy a védett térbe víz kerül, és a berendezés nem rendeltetésszerűen működik. Fontos, hogy a kavicságy felszíne sík legyen, mert egyenetlen kavicságy esetén az akna kis felületeken támaszkodik, ami az aknatest sérüléséhez vezethet. A beállítás pontossága vízmértékkel ellenőrizendő! JFA 300α M(HE) Oldal 8 / 25

9 Visszatöltés: Burkolat: Mértékadó talajvízszint: 2.ábra A talajt kézzel vagy géppel kell az akna falai mellett tömöríteni. A burkolat lejtsen a berendezéstől távolodó irányban. A környező burkolatot vagy zöldfelületet lezárt aknafedél mellett kell kialakítani! A felszín helyreállítása után a keretet, amire a fedél felfekszik, ki kell tisztítani! A telepítés helyszínének kiválasztásakor, ügyelni kell arra, hogy a mértékadó talajvízszint alacsonyabb legyen, mint a berendezés műszaki paramétereiben megadott akna mélységi adat. Kábel csatlakozás: Hálózati kábel: Bekötő kábel(ek): Kábelbevezetők: 3.2 Kábelcsatlakozások kialakítása A beépített bekötő kábelt közvetlenül az akna mellett kell összekötni a hálózati kábellel földfelszín alatti vízmentes technológia alkalmazásával (3. ábra). Lehet réz vagy alumínium. Általában tömör erű, merev kábel, amit többszörös hajlításra igénybe venni nem lehet, az áramszolgáltató által előírt típusban és keresztmetszetben. Különlegesen hajlékony, finom elemi szálakból álló kábelek. Típus: H07RN-F (450/750, betáplálás esetén max. 4x16 mm 2 ) NSGAFöu (1,8/3kV, földelő vezeték, földelő szonda esetén) 5 db 110 mm átmérőjű kábelbevezető található az aknában. Három kábelbevezető nyílás alul, az akna rövid oldalának falán, plusz egy-egy az e melletti oldalfalon található (3. ábra). Bevezető tömítés: A kábelbevezető nyílásokat - a kábelek kötését követően - tömíteni kell, hogy a föld vagy az iszap ne juthasson be az akna JFA 300α M(HE) Oldal 9 / 25

10 Kábel csatlakozás: belső terébe. Erre a célra javasoljuk használni a LANGMATZ GmbH EK-186 típusú kábelbevezetőjét. A kábelkötéshez szükséges ENSTO KÖM típusú, kábelösszekötő készletet a berendezéssel együtt szállítjuk. A készlet anyaglistáját és szerelési utasítást az 1. számú melléklet tartalmazza. Kábelek rögzítése : A bekötő kábel(eke)t két ponton kell rögzíteni, az akna alján valamint a védőszekrény kábelbevezetője elött C-sínhez. A rögzítéshez rozsdamentes vagy tűzihorganyzott illeszthető kengyeles bilinccset használjunk. A rögzítési pontok közötti kábelhossz 700 mm legyen. A kábel(eke)t innen a fogyasztásmérő szekrénybe a gyártói előírás szerint kell bevezetni és kötni. Javasolt típus: OBO BBS 2056N sorozat. A kábelek aknán belüli fektetésekor törés ne legyen a kábel nyomvonalán! A kábelek párhuzamosan fussanak az a rögzítési pontok között, és hosszuk azonos legyen! 3. ábra JFA 300α M(HE) Oldal 10 / 25

11 Földelés: A berendezés belső földelő rendszere gyárilag kialakított A külső földelés csatlakoztatása a védőszekrénybe a helyszínen, telepítéskor történik. A potenciálrögzítést a szabvány és a helyi sajátosságok figyelembevételével kell alkalmazni. Amennyiben földelő szonda kerül telepítésre, azt szintén a védőszekrény belsejében elhelyezett fogyasztásmérő szekrénybe kell bekötni flexibilis vezetékkel. A vezeték típusa NSGAFÖU legyen, minden egyéb tekintetben a hatályos szabvány szerint kell eljárni. A földelő szonda vezetékét valamelyik kábelbevezető nyíláson kell az aknába bevezetni. A vezetéket az akna alján valamint a védőszekrény kábelfogadásánál elhelyezett rögzítási pontoknál a föntleírtak szerint rögzíteni, és a vezeték hosszát is az itt leírtak szerint kell kialakítani. 3.3 A berendezés üzembe helyezése Üzembe helyezés: A rendszer specifikus kapcsolási és egyéb műveleteket a felhasználói (áramszolgáltatói) előírásoknak megfelelően kell végrehajtani. JFA 300α M(HE) Oldal 11 / 25

12 4. KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS 4.1 Általános tudnivalók Jelen dokumentumban leírtakon kívül az üzemeltető általános kezelési előírásai, valamint a vonatkozó hatályos szabványok, előírások is betartandók. A berendezés kezelését csak szakképzett, kioktatott, az üzemeltető által erre a célra megbízott személy végezheti. 4.2 A berendezés nyitása, zárása, kezelése FONTOS! Aknafedél nyitása: Amennyiben rendkívüli időjárási körülmények miatt az akna megtelik vízzel, a védőszekrényt TILOS felnyitni, amíg az elöntés fennáll! A víz gyorsabb eltávolítását szivattyúzással elősegíthetjük. A szivattyúzással eltávolított vizet be lehet engedni a városi csapadékcsatornába. Fémszerkezetek fúrása, szegecselése, csavarozása TILOS! A fedél opcionális zárszerkezetének nyitása után a fedeleket kézi erővel, fedélemelő horog segítségével le kell emelni az aknáról. A fedeleket az aknába történő beesését megakadályozandó biztonságos távolságba kell elhelyezni az aknától. Figyelem! Szekrény nyitása: 1. kép: Fedél leemelés A nyitásnál és a fedelek visszahelyezésénél is fokozottan ügyelni kell, hogy a fedelek ne tudjanak beesni mozgatás közben az aknába, mert a védőszekrény megsérülhet! Téli időszakban az opcionális zár, illetve a fedelek esetleges befagyása esetén jégoldó spray használata vagy gázlámpával történő óvatos melegítés javasolt. Figyelem! A védőszekrény ajtajának nyitását esőben kellő körültekintéssel kell kezelni! Szükség esetén szerelősátort kell alkalmazni! Amennyiben rendkívüli időjárási körülmények miatt az akna megtelik vízzel, a védőszekrényt felnyitni TILOS, amíg az elöntés fennáll! Nyitás előtt a víznek el kell távoznia az aknatestből, amit szivattyúzással elősegíthetünk! JFA 300α M(HE) Oldal 12 / 25

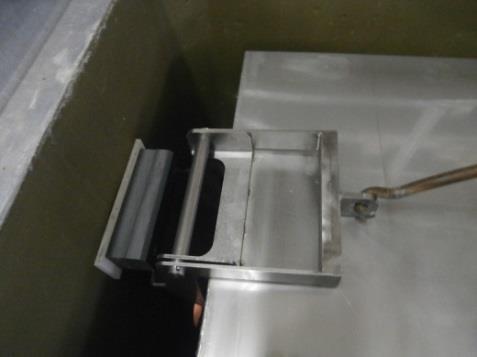

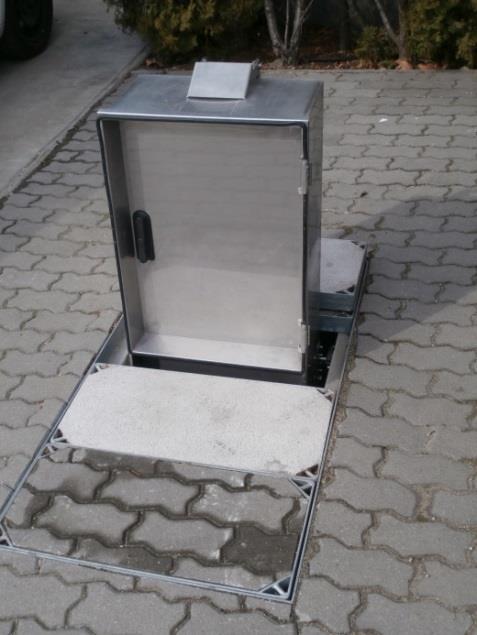

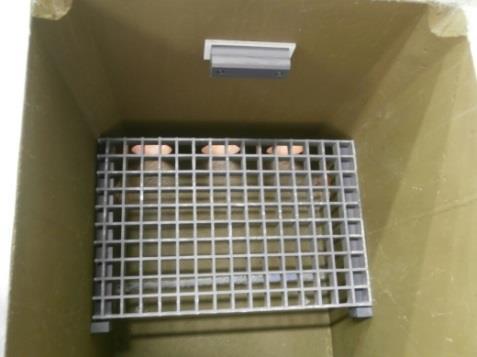

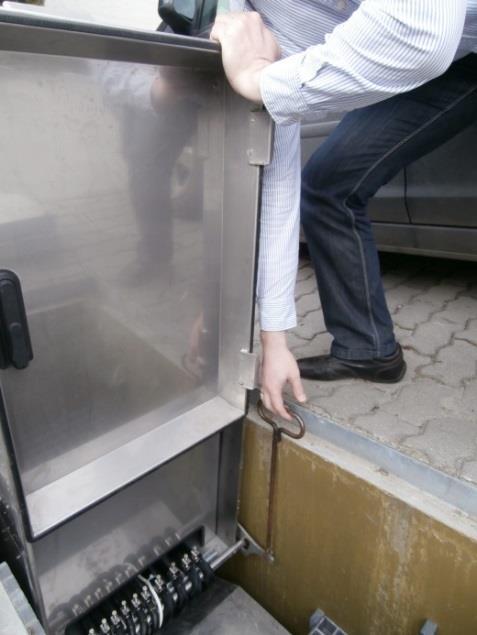

13 A védőszekrény hátoldalának tetején elhelyezkedő reteszfogantyút felfelé kell húzni. A fogantyú old, ezzel egyúttal a védőszekrényt is függőleges állásba húzzuk kézzel, vagy a fedélemelő kampóval az erre a célra kialakított emelő szembe akasztva (2. kép). A védőszekrény alján található biztosító kar (3. kép) automatikusan reteszel, és rögzíti a szekrényt függőleges pozícióban. 2. kép: Reteszfogantyú 3. kép: Biztosító kar reteszelve Az aknában egy járórács található (4. kép), erről kényelmesen hozzáférhető a berendezésbe épített technológia. 4. kép: Járórács Nyitott védőszekrény biztosítása: Ideiglenesen, vagy akár hosszabb időre felnyitott védőszekrény esetén, gondoskodni kell a berendezés és a járókelők biztonságáról. Ez esetben a védőszekrény ajtaját kulccsal be kell zárni, és a védőszekrény ajtaja előtti fedeleket vissza kell helyezni (5. kép), a berendezés ekkor is kezelhető, nyitható az ajtaja. Javasolt a nem visszahelyezett fedélelemet a szekrény mögötti fedélelemre helyezni. JFA 300α M(HE) Oldal 13 / 25

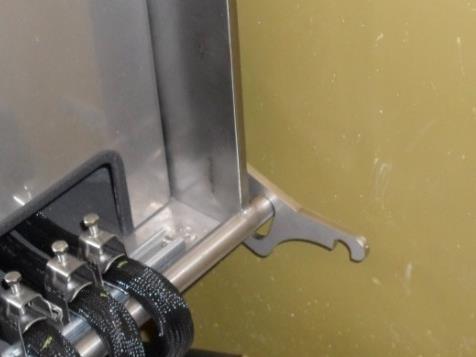

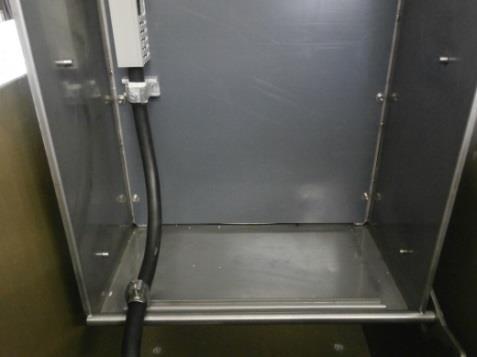

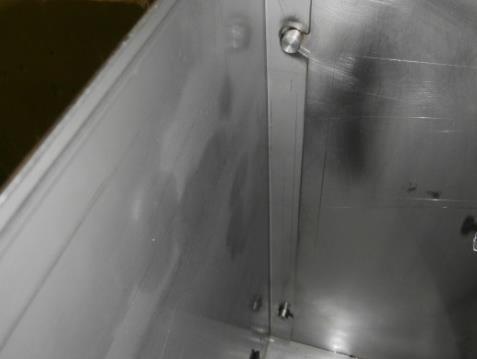

14 5 kép: Biztosított védőszekrény Kábelbevezető borítás eltávolítása: Az ajtó alatti borítás két oldalán két-két ponton felfekszik a védőszekrényben elhelyezett stiftekre. A borítást felfelé húzva lehet eltávolítani nyitott ajtónál, így teljesen hozzáférhető a teljes szerelőlap. A bezárás ennek a folyamatnak az ellenkezője. Bezárás: 6. kép: Stiftekhez rögzített borítás 7. kép: Eltávolított borítás Alapvetően a Szekrény nyitása pontban leírtakat kell fordított sorrendben végrehajtani, azonban a biztosító kar kireteszelésénél figyelni kell a megfelelő eljárási sorrendre: Kézzel vagy a fedélemelő kampóval a biztosító kart ki kell akasztani, közben másik kezünkkel biztosítjuk a szekrényt, hogy ne forduljon be az aknába (8. kép). Kireteszelést követően kis mértékben engedjük előrebukni a szekrényt, ezzel a biztosító kar elenged, már csak a kezelő tartja a berendezést. JFA 300α M(HE) Oldal 14 / 25

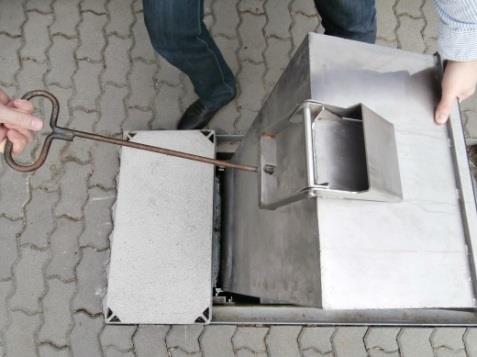

15 8. kép: Kireteszelés és biztosítás A reteszfogantyút a szabaddá vált kézzel kell megfogni, vagy a fedélemelő kampót beleakasztani (9. kép). Ezt követően a másik kéz válik szabaddá, a biztosításhoz már nincs szükség rá, a védőszekrény biztonságosan visszaereszthető az aknába. A fedelek visszahelyezhetőek. Üzemi állapot: Kezelési helyzet: 9. kép: Reteszfogantyú beakasztás Lehajtott, rögzített védőszekrénnyel, lezárt aknafedéllel. Felnyitott védőszekrénnyel. A kezelés a járórácsról állva történik. 4.3 Villamos készülékek kezelése A beépített készülékek gyártóinak előírásai szerint kell eljárni. A JFA termékekbe ugyanazon villamos alkatrészeket építjük, mint a normál felszín feletti villamos szekrényekben találhatóak. Kezelésük nem tér el az ott megszokottaktól. 4.4 Karbantartás Berendezés: A szerkezeti elemek karbantartást nem igényelnek, de tekintettel a földalatti mostoha körülményekre célszerű félévente tisztítani (pl.: iszapot, hulladékot, stb. eltávolítani), szemrevételezéssel ellenőrizni, működési próbát tartani. JFA 300α M(HE) Oldal 15 / 25

16 Technológia: Fedél: VIGYÁZAT! Mechanika: Sérülések: Vízbehatolás: Dokumentálás: A beépített elektromos készülékeket az adott készülékek gyártói előírása szerint, vagy a felhasználó karbantartási ütemterve szerint ajánlott szemrevételezni és ellenőrizni azok működőképességét. Minden használat után, a fedél lecsukása előtt el kell távolítani a fedélfészekben lerakódott port, egyéb szennyeződéseket. Az acélkeretben felgyűlt szennyeződés miatt a fedél a talajszintből kiállhat, ebből adódóan balesetveszélyes helyzetet teremthet! A mozgó mechanikai alkatrészek zsírozást, olajozást nem igényelnek. Mechanikai sérülés esetén gondoskodni kell a javításról. A sérült védőszekrényt azonnal ki kell cserélni! Víz az üzemszerűen működő lecsukott védőszekrénybe nem tud behatolni. Az aknába került víz a működést nem befolyásolja. Szükség esetén meg kell szüntetni a víz felgyülemlésének okát, gondoskodni kell az akna takarításáról és esetleges javításáról. Amennyiben helytelen kezelés következtében a védőszekrénybe víz kerül, azonnal gondoskodni kell annak kiszárításáról és az esetleges javításokról. A karbantartás elvégzéséről jegyzőkönyvet kell készíteni. JFA 300α M(HE) Oldal 16 / 25

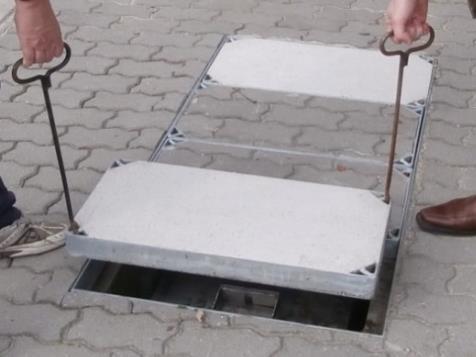

17 Védőeszközök: Fedélmozgatás: 5. MUNKAVÉDELEM A munkavégzés során az egyes munkakörökhöz az üzemeltető Munkavédelmi Szabályzatában előírt védőeszközöket kell használni. Az aknafedelek nyitásához és zárásához két fő szükséges. A horgot úgy kell beakasztani, hogy a fedél húzása, illetve emelése során az ki ne ugorhasson a fedél e célra kialakított részéből. Figyelem! A nyitásnál és a fedelek visszahelyezésénél is fokozottan ügyelni kell, hogy a fedelek ne tudjanak beesni mozgatás közben az aknába, mert a védőszekrény megsérülhet! Elkerítés: Szabványos védőkeret vagy korlát, szükség esetén szerelősátor felállítása a nyílás fölé. Forgalomtechnika: Úttesten, vagy annak közelében végzett munkák esetén a KRESZ előírásait be kell tartani! Az alépítmény elkorlátozását, jelzését és kivilágítását az érvényes előírások szerint kell elvégezni. 6. KÖRNYEZETVÉDELEM Akna anyaga: Megsemmisítés: Szerkezetek: Környezet: Előírások: Hulladékkezelés: Helyreállítás: Beton Elbontás esetén hivatalos hulladék lerakóhelyen elhelyezendő. Szétbontás után újrahasznosítható. Történelmi városnegyedekben, és egyéb igényes környezetben is beépíthető a városkép és környezet zavarása nélkül. Munkavégzés során be kell tartani a műszaki (kiviteli) terv környezetvédelmi fejezetét. A kivitelező biztosítsa a környezet védelem általános szabályainak mindenkori betartását. A hulladékgazdálkodás tekintetében a hulladékgazdálkodásról szóló rendelkezések az irányadók. A munkafolyamat közben és a munka befejezése után a munkaterületekről az építési és szerelési maradékot, és a hulladékot össze kell gyűjteni és el kell szállítani. A környezetbarát, újrahasznosítható anyagból készített szekrényelemek hulladékát külön csoportosítva kell gyűjteni az újbóli felhasználhatóság elősegítésére. A telepítés során keletkező hulladékok EWC kódja a 72/2013. (VIII. 27.) VM rendelet szerint: Csatlakozó kábel: Emelőfül: Az építési eljárás során törekedni kell a természeti és épített környezet eredeti, de legalább esztétikus visszaállítására. JFA 300α M(HE) Oldal 17 / 25

18 7. GYÁRTÓ JET-VILL Kft Budapest, Fázis u. 3. Tel: (1) Fax: (1) Web: JFA 300α M(HE) Oldal 18 / 25

19 8. RAJZDOKUMENTÁCIÓ MELLÉKLET 8.1 JFA 300α M(HE) nézeti rajz JFA 300α M(HE) Oldal 19 / 25

20 8.2 JFA 300α M(HE) áramutas rajz JFA 300α M(HE) Oldal 20 / 25

21 9. 1. SZ. MELLÉKLET 9.1 KÖM anyaglista WCSM 56/16-500/S 1 db (termelni WCSM 56/ / 2 db) WCSM 24/6-125/S 4 db (termelni WCSM 24/ / 8 db ) HEL-4897-T-Z-AK HEL-4897-T-Z-AK Rézhuzal 0,8/2m 4 db 1 db 1 db PVC párnázószalag 1 db P 120 csiszolószallag 0,6m PE kesztyű EPPA db 1 pár 1 db JFA 300α M(HE) Oldal 21 / 25

22 9.2 Szerelési utasítás JFA 300α M(HE) Oldal 22 / 25

23 JFA 300α M(HE) Oldal 23 / 25

24 JFA 300α M(HE) Oldal 24 / 25

25 JFA 300α M(HE) Oldal 25 / 25
