Neomat A csőmotor Szerelési útmutató
|
|
- Bálint Kocsis
- 8 évvel ezelőtt
- Látták:
Átírás
1 Neomat A csőmotor Szerelési útmutató Felhívás A Neomat A szériájú motorok arra lettek tervezve, hogy redőnyöket automatizáljanak. Minden más jellegű felhasználása helytelen, és tilos! Ezek a motorok lakossági területre lettek gyártva. A maximális, folyamatos működési idejük perc, 0%-kos üzemi ciklussal. Amikor az alkalmazási terület alapján kiválasztja a motort, figyelembe kell vennie a névleges teljesítményt és az üzemidőt, ami rajta van az osztályozó lapon. A minimum átmérő, amibe a motor beszerelhető 0 mm a NEOMAT SA esetében, illetve 70 mm a NEOMAT LA esetében. A motort csak képzett szakember szerelheti be, megfelelve a jelenlegi biztonsági előírásoknak. A külső térben használt egységek esetében a PVC tápkábelt védőcsatornába kell helyezni. A csőmotort nem szabd kitenni nyomásnak, ütközéseknek, esésnek, illetve semmilyen folyadékkel nem szabad, hogy kapcsolatba lépjen. Ne fúrja ki, vagy ne hajtson be csavarokat a csőmotor egyik részébe sem (-es ábra). A javításokat, és a karbantartási munkát bízza képzett szakemberre. Néhány programozási eljárás használhatja a mechanikus ütközőket (gumiütközők, és/vagy betörés-gátló zárak). Ilyen esetekben az adott alkalmazási területnek legmegfelelőbb motor nyomatékot kell kiválasztani, figyelembe véve a redőny tényleges súlyát, annak érdekében, hogy elkerülje, hogy túl erős motort használjon.. Termék leírás A NEOMAT SA (átmérő: mm), a NEOMAT MA (átmérő: mm), és a NEOMAT LA (átmérő: 8 mm) csőmotorok elektromos vezérléssel működnek. Tartalmaznak beépített rádióvevőt, amely,9 MHzen működik, rolling-kódos technológiát használnak, amely magas szintű biztonságot garantál. db ERGO, és PLANO, vagy VOLO S RADIO szériájú rádióvezérlés (- ábrák) memorizálható minden motorhoz. A motorba beépített vezérlőegység rendelkezik nagy precíziós elektronikus végállás kapcsoló rendszerrel, amely képes a redőny pozícióját folyamatosan figyelni. A mozgások tartománya (zárási, vagy nyitási pozíciók, plusz középállás pozíció) programozható és memorizálható. Minden parancs után automatikusan megáll, ha eléri ezeket a pozíciókat. A vezérlés észrevesz minden lényeges változtatást, és túlzott erőkifejtést a motorra vonatkozóan, és gyorsan blokkolja a mozgást ekkor. Ez a tulajdonság akkor is alkalmazható, amikor automatikusan programozzuk a mozgási határokat, ha a redőnynek van felső végállás kapcsoló gumi ütközője, és betörés-gátló zárja. A mozgások határai, és még néhány plusz funkció közvetlenül programozható a vezérléseken keresztül. Figyelmeztető jelzések navigálják a különböző eljárások közt. A motor külső gomb segítségével is vezérelhető (lépésről-lépésre gombbal) vagy Busz (TTBUS). Opcionálisan szél, nap, és eső érzékelő berendezések is aktiválhatják automatikusan a rendszert, amikor az időjárási feltételek megkövetelik azt.. Beszerelés Az alábbiak szerint készítse elő a motort (-es ábra):. Csatlakoztassa a gyűrűt (E) a motorra (A), amíg nem illeszkedik a megfelelő gyűrűre (F).. Szerelje a gyűrű perselyt (D) a motor tengelyére. A NEOMAT SA esetében a gyűrű automatikusan rákattan.. A NEOMAT MA esetén erősítse meg a gyűrűt a záró gyűrűvel. Tegye bele az előszerelt motort a redőny csévélő csövébe, amíg el nem éri a gyűrű (E) végét. Rögzítse a csövet a gyűrűhöz (D) Mx0-es csavarral, hogy megakadályozza a motor kicsúszását, vagy tengelyirányú elmozdulását (-ös ábra). Végül rögzítse a motor fejet a speciális tartóhoz (C) alátéttel (ha van), biztosító kapcsok segítségével (B). -es ábra: A: NEOMAT csőmotor B: Rögzítő kapcsok C: Tartó és helyközlő D: Külső gyűrű E: Belső gyűrű F: Gyűrű. Elektronikus csatlakozások A motor csatlakozásokhoz egy omnipoláris berendezést kell alkalmazni, mm-es minimális távolsággal a kontaktusuk közt, hogy leválaszthassa a hálózati táplálást. Figyelmesen kövesse az összes bekötési útmutatót. Ha bármilyen hiba merül fel, ne kísérletezzen, nézze meg az ide vonatkozó technikai specifikációs anyagot. A helytelen bekötés veszélyes lehet, és károsíthatja a rendszert.

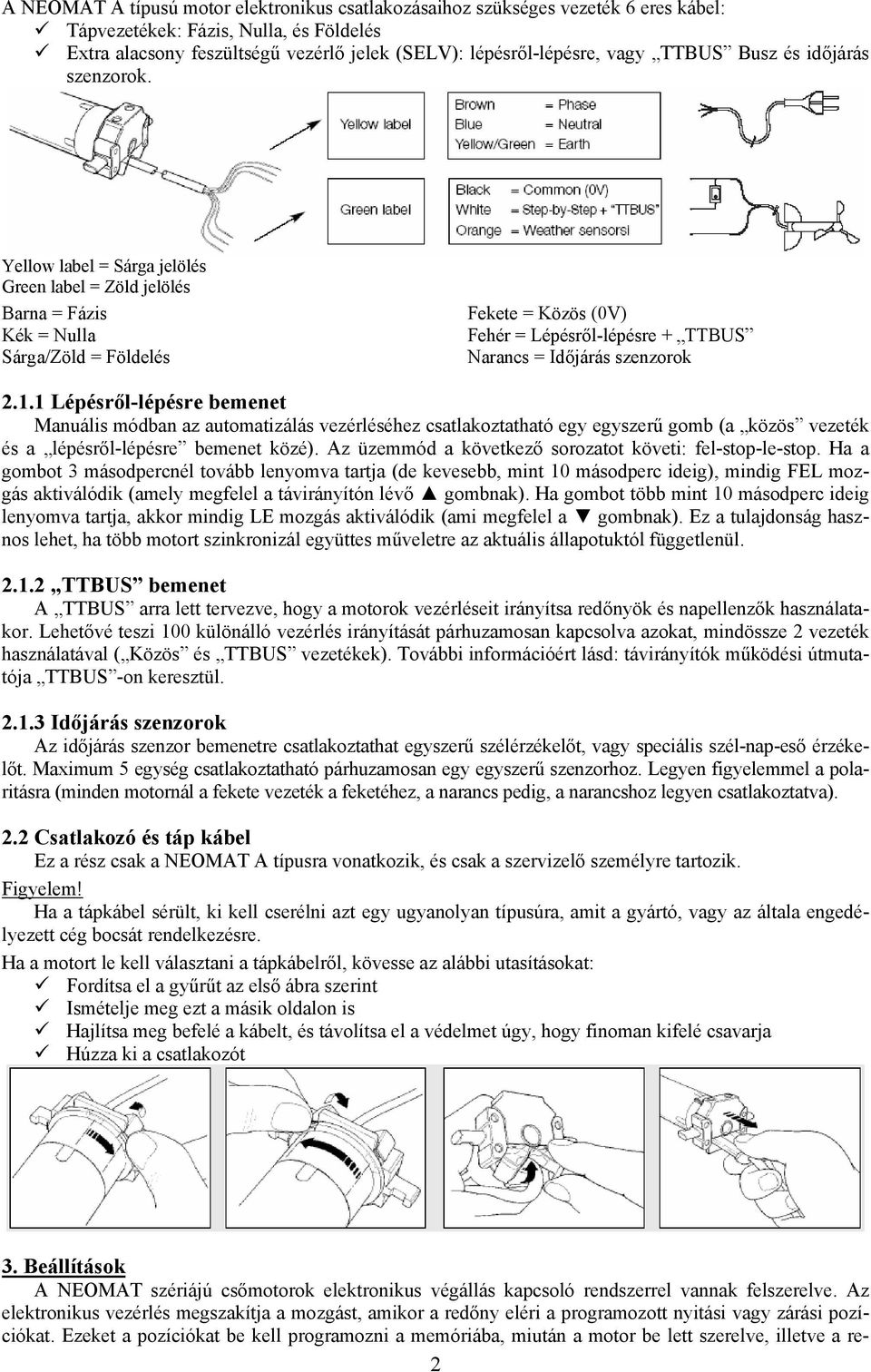

2 A NEOMAT A típusú motor elektronikus csatlakozásaihoz szükséges vezeték 6 eres kábel: Tápvezetékek: Fázis, Nulla, és Földelés Extra alacsony feszültségű vezérlő jelek (SELV): lépésről-lépésre, vagy TTBUS Busz és időjárás szenzorok. Yellow label = Sárga jelölés Green label = Zöld jelölés Barna = Fázis Kék = Nulla Sárga/Zöld = Földelés Fekete = Közös (0V) Fehér = Lépésről-lépésre + TTBUS Narancs = Időjárás szenzorok.. Lépésről-lépésre bemenet Manuális módban az automatizálás vezérléséhez csatlakoztatható egy egyszerű gomb (a közös vezeték és a lépésről-lépésre bemenet közé). Az üzemmód a következő sorozatot követi: fel-stop-le-stop. Ha a gombot másodpercnél tovább lenyomva tartja (de kevesebb, mint 0 másodperc ideig), mindig FEL mozgás aktiválódik (amely megfelel a távirányítón lévő gombnak). Ha gombot több mint 0 másodperc ideig lenyomva tartja, akkor mindig LE mozgás aktiválódik (ami megfelel a gombnak). Ez a tulajdonság hasznos lehet, ha több motort szinkronizál együttes műveletre az aktuális állapotuktól függetlenül... TTBUS bemenet A TTBUS arra lett tervezve, hogy a motorok vezérléseit irányítsa redőnyök és napellenzők használatakor. Lehetővé teszi 00 különálló vezérlés irányítását párhuzamosan kapcsolva azokat, mindössze vezeték használatával ( Közös és TTBUS vezetékek). További információért lásd: távirányítók működési útmutatója TTBUS -on keresztül... Időjárás szenzorok Az időjárás szenzor bemenetre csatlakoztathat egyszerű szélérzékelőt, vagy speciális szél-nap-eső érzékelőt. Maximum egység csatlakoztatható párhuzamosan egy egyszerű szenzorhoz. Legyen figyelemmel a polaritásra (minden motornál a fekete vezeték a feketéhez, a narancs pedig, a narancshoz legyen csatlakoztatva).. Csatlakozó és táp kábel Ez a rész csak a NEOMAT A típusra vonatkozik, és csak a szervizelő személyre tartozik. Ha a tápkábel sérült, ki kell cserélni azt egy ugyanolyan típusúra, amit a gyártó, vagy az általa engedélyezett cég bocsát rendelkezésre. Ha a motort le kell választani a tápkábelről, kövesse az alábbi utasításokat: Fordítsa el a gyűrűt az első ábra szerint Ismételje meg ezt a másik oldalon is Hajlítsa meg befelé a kábelt, és távolítsa el a védelmet úgy, hogy finoman kifelé csavarja Húzza ki a csatlakozót. Beállítások A NEOMAT szériájú csőmotorok elektronikus végállás kapcsoló rendszerrel vannak felszerelve. Az elektronikus vezérlés megszakítja a mozgást, amikor a redőny eléri a programozott nyitási vagy zárási pozíciókat. Ezeket a pozíciókat be kell programozni a memóriába, miután a motor be lett szerelve, illetve a re-
3 dőny teljesen be lett szerelve. A motor még akkor is vezérelhető, ha ez a két pozíció, 0 (redőny nyitva) és (redőny zárva) nincs memorizálva. Azonban a mozgást ebben az esetben manuálisan kell irányítani. Lehetséges továbbá egy közép-állás pozíció I programozása a redőny részleges nyitása érdekében.. Programozás A programozás szintre van különválasztva:. Adók memorizálása. 0 és pozíciók programozása. Opcionális programozás Minden adó memorizálás, és paraméter programozási folyamatok időzítettek, ezért a beállított időhatárokon belül kell azokat elvégezni. A rádióvezérlők esetében, amelyek arra lettek kialakítva, hogy több egységet is tudjanak kezelni, mielőtt végrehajtja a memorizálást, ki kell választani azt az egységet, amely társítva lesz a motorhoz. Az adó hatótávolságán belüli összes motor programozható rádió segítségével, ezért csak azt a motort tartsa bekapcsolva, amely be van vonva a műveletbe.. Adók memorizálása A NEOMAT A vezérlésébe beépített vevő minden rádióvezérlést felismer egy egyedi kód alapján, amely eltér bármely más kódtól. A vezérlést ezért arra kell programozni, egy memorizálási eljáráson keresztül, hogy felismerje az összes különálló rádióvezérlést. Amikor a memória nem tartalmaz kódot, az első rádióvezérlést az alábbiak szerint programozhatja: A táblázat Első adó memorizálása (7-es ábra). Amikor a vezérlés bekapcsol két hosszú sípolást hall másodpercen belül nyomja meg, és tartsa lenyomva (kb. másodpercre) a gombot az.. adón, hogy memorizálja Amikor meghallja a sípolás első hangját, akkor engedje el a gombot, ezzel a memorizálás megerősítésre került Ha a vezérlés már tartalmaz elmentett kódot, rövid sípolás lesz hallható, amikor bekapcsol. Ebben az esetben nem tud a fentiek alapján eljárni, de használhatja a másik memorizálási metódust (A táblázat). Ha egy vagy több adó már memorizálva lett, akkor további adókat az alábbiak szerint memorizálhat: A táblázat További adók memorizálása (8-as ábra). Nyomja meg és tartsa lenyomva (kb. másodpercig) a gombot az új adón, amíg nem hallja a sípolást. Lassan, -szor nyomja meg a gombot a mér memorizált régi adón. Nyomja meg újra a gombot az új adón. Végül sípolás jelzi majd, hogy az új adó helyesen memorizálva lett. Ha a memória megtelt ( kód), 6 sípolás jelzi, hogy további adó nem memorizálható.. 0 és pozíciók programozása alapvető szituáció következhet be ha automata redőnyt használ, amely tulajdonítható a jelenlétének, vagy a hiányának azoknak az elemeknek, amelyek blokkolják a redőny mozgását. Végállás kapcsoló gumiütközők felfelé történő mozgás alatt (limitálja a maximális nyitást), és/vagy betörés-gátló zárak (amelyek megakadályozzák, hogy a teljesen zárt redőny kézzel kinyitható legyen). A végállás kapcsolók különbözőképpen programozhatóak, attól függően, hogy ezek a mechanikus ütközők (gumi-ütközők és/vagy zárak) jelen vannak-e, vagy nem.
4 Végállás kapcsolók kézi programozása (nem szükségesek gumi-ütközők, vagy betörés-gátló zárak) Végállás kapcsolók félautomata programozása (gumi-ütközők szükségesek a felfelé történő mozgásnál) Végállás kapcsolók automata programozása (gumi-ütközők felfelé történő mozgásnál, és betörés-gátló zárak lefelé történő mozgásnál szükségesek) A pozíciók programozásához szüksége van egy régebben már memorizált távirányítóra. Ha a 0 és pozíciók még nincsenek elmentve a memóriába, a mozgások kézi irányítást igényelnek. Kezdetben a motor iránya nem definiált, de ha a programozást végrehajtja, a motor irányát automatikusan meghatározzák a távirányítón lévő gombok. A táblázat 0 és pozíciók manuális programozása (9-es ábra) Nyomja meg, és tartsa lenyomva a vagy a gombot a memorizált távirányítón, amíg a redőny el nem éri a kívánt nyitási pozíciót. Nyomja meg és tartsa lenyomva a gombot a távirányítón, amíg egy sípolást nem hall (kb. másodperc). Engedje fel, majd nyomja meg újra a gombot további másodperc ideig, amíg rövid sípolást nem hall. Nyomja meg és tartsa lenyomva a gombot, amíg sípolást nem hall. Egy gyors mozgás jelzi, hogy a nyitási pozíció memorizálva lett. Nyomja meg, és tartsa lenyomva a vagy a gombot a memorizált távirányítón, amíg a redőny el nem éri a kívánt zárási pozíciót. Nyomja meg és tartsa lenyomva a gombot a távirányítón, amíg egy sípolást nem hall (kb. 6 másodperc). Engedje fel, majd nyomja meg újra a gombot további másodperc ideig, amíg rövid 7 8 sípolást nem hall. Nyomja meg a gombot amíg sípolást nem hall. Egy gyors mozgás jelzi, hogy a zárási pozíció memorizálva lett. A gomb felfelé történő mozgást vezérel, míg a gomb pedig lefelé történő mozgást. A felfelé irányuló, és a lefelé irányuló mozgások a programozott pozíciókban megállnak. A táblázat 0 és pozíciók félautomata programozása (0-es ábra) Nyomja meg, és tartsa lenyomva a vagy a gombot, amíg a redőny teljesen ki nem nyitott, és a motort meg nem állítják a gumi-ütközők. Nyomja meg és tartsa lenyomva a gombot, hogy lefelé mozogjon a redőny Engedje el a gombot, amikor a redőny elérte a kívánt pozíciót ( ) Nyomja meg és tartsa lenyomva a gombot az adón, amíg sípolást nem hall (kb. másodperc) Engedje el, majd nyomja meg újra a gombot további másodpercig, amíg rövid sípolást 6 nem hall Nyomja meg és tartsa lenyomva a gombot, amíg sípolást nem hall. Egy rövid mozgás jelzi, hogy a zárási ( ) pozíció memorizálva lett. A gomb felfelé történő mozgást vezérel, míg a gomb pedig lefelé történő mozgást. Felfelé történő mozgásnál a redőny megáll a megfelelő gumiütközőknél, míg lefelé történő mozgásnál a programozott pozícióban áll meg. A táblázat 0 és pozíciók automata programozása (-es ábra) Ellenőrizze, hogy a redőny félig nyitott állapotban van-e. Használja a vagy a gombot (egy memorizált adón), hogy mozgassa a redőnyt ha szükséges. Nyomja meg a gombot az adón (memorizált), és tartsa addig lenyomva, amíg sípolást nem hall (ez kb. másodpercen belül következik be). Engedje el a gombot. Nyomja meg a gombot további másodpercig, amíg gyors sípolást nem hall, majd engedje el a gombot. Nyomja meg még egyszer a gombot és tartsa addig lenyomva, amíg a két lassú sípolásból az elsőt meg nem hallja. A redőnynek felfelé kell mozognia, ha lefelé mozog, akkor nyomja meg a vagy a gombot, hogy felfelé mozgassa azt. Az eljárás ennél a pontnál automatikusan folytatódik: először a rendszer megkeresi a 0 6 pozíciót a nyitási gumi-ütközők segítségével, illetve az pozíciót a zárási betörés-gátló nyelv segítségével. 7 Az eljárás akkor ér véget, ha a redőny teljesen zárt állapotba kerül, majd ezután sípolást hall.
5 A gomb felfelé történő mozgást vezérel, míg a gomb pedig lefelé történő mozgást. A fel és le irányú manőverek a kívánt határokon belül megállnak.. Opcionális programozás Az opcionális programozást csak akkor hajthatja végre, ha a 0 és pozíciók memorizálva lettek. Félig nyitott pozíció ( I ) programozása Ha a félig nyitott pozíció ( I ) memorizálva lett, a redőny a programozott pozícióra mozog, ha egyidejűleg lenyomja a és a gombokat az adón. A félig nyitott pozíció memorizálásához kövesse az alábbi utasításokat: A6 táblázat A félig nyitott pozíció ( I ) programozása (-es ábra) A gombok segítségével mozgassa a redőnyt abba a pozícióba, amelyet memorizálni szeretne I értékként. Nyomja meg és tartsa lenyomva (kb. másodperc) a gombot, amíg sípolást nem hall. Engedje fel, majd nyomja meg ismét a gombot további másodpercig, amíg rövid sípolást nem hall. Nyomja meg együtt a gombokat, amíg sípolás nem jelzi, hogy a pozíció memorizálva lett.. A memorizált pozíciók módosítása A memorizált pozíciók módosításához, először törölnie kell azokat, majd újra kell programoznia a pozíciókat. A7 táblázat A félig nyitott pozíció ( I ) törlése (-es ábra) Nyomja meg és tartsa lenyomva a gombot egy előzőleg memorizált adón, amíg sípolást nem hall (kb. másodperc) Engedje fel, majd nyomja meg újra a gombot további másodpercig, amíg rövid sípolást nem hall. Nyomja meg együtt a gombokat, amíg sípolást nem hall, ami jelzi, hogy a félig nyitott pozíció törölve lett. Most lehetőség van arra, hogy új félig nyitott pozíciót programozzon (6-os táblázat). A8 táblázat 0 és pozíciók törlése (-as ábra) Nyomja meg és tartsa lenyomva a gombot egy előzőleg memorizált adón, amíg egy sípolást nem hall (kb. másodperc). Engedje fel, majd nyomja meg újra a gombot további másodpercig, amíg rövid sípolást nem hall. Nyomja meg vagy a gombot (ha automata, vagy manuális programozás lett végrehajtva), vagy a gombot (ha félautomata programozás lett végrehajtva), amíg sípolást nem hall. Ez jelzi, hogy a 0 és pozíciók törölve lettek. Miután törölte a 0 és pozíciókat a redőny csak manuálisan lesz vezérelhető, ezért új pozíciókat kell memorizálni (A, A, A táblázatok). Ha minden adatot törölni szeretne a NEOMAT vezérlésének memóriájából, hajtsa végre az alábbi eljárásokat. A memória törölhető: Egy nem memorizált adóval az A ponttól kezdődően Egy előzőleg memorizált adóval az -es ponttól kezdődően A következő törölhető: Csak az adó kódok a -es ponttal bezárólag Minden adat (adók kódja, pozíciók, szél-érzékelő beállítások, TTBUS címek, stb.) A9 táblázat Memória törlése (-es ábra) Kapcsolja ki a motort, aktiválja a lépésről-lépésre bemenetet (fehér és fekete vezetékek csatlakoztatásával), és tartsa aktívan az eljárás végéig. A B Helyezze áram alá a motort, és várja meg a kezdeti sípolást. Nyomja meg és tartsa lenyomva a gombot egy memorizált adón, amíg sípolást nem hall (kb. másodperc) Nyomja meg és tartsa lenyomva a gombot az adón, amíg sípolást nem hall, engedje fel a gombot pontosan a -ik sípolás alatt.
6 Nyomja meg és tartsa lenyomva a gombot az adón, amíg sípolást nem hall, engedje fel a gombot pontosan a -ik sípolás alatt Nyomja meg és tartsa lenyomva a gombot az adón, amíg sípolást nem hall, engedje fel a gombot pontosan a -ik sípolás alatt Ha minden adatot törölni akar, nyomja meg a és gombokat együttesen másodpercen belül, majd engedje fel őket. Néhány másodperc múlva sípolás fogja jelezni, hogy minden memorizált kód törölve lett.. Az időjárás szenzorok programozása Ha szél érzékelőt csatlakoztat a szenzorok bemenetre, kiválaszthatja a kívánt beavatkozási szintet lehetséges szint közül ( = km/h, = 0 km/h, = km/h, ha VOLO szenzort használ). Gyárilag a -es szint van beállítva. Amikor a szél sebessége meghaladja ezt a szintet másodperc után a gombnak megfelelő parancs aktiválódik, és minden más mozgás tiltva lesz, amíg a szél sebesség alá nem esik a programozott értéknek, és legalább percig tart. A programozott szint módosítása: A0 táblázat Szél érzékelő szintjének módosítása (-ös ábra) Nyomja meg a gombot egy előzőleg memorizált adón, amíg sípolást nem hall (kb. mp.) Nyomja meg a gombot lassan annyiszor (, vagy), ahányas szintet ki szeretné választani. Néhány másodperc múlva annyi sípolást hall, ahányas szintet beállít. Nyomja meg a gombot a megerősítéshez. sípolás fogja jelezni, hogy a beállítást megerősítette. Az eljárás megszakításához (anélkül, hogy módosítaná az előző szintet), várjon legalább másodpercet megerősítés nélkül..6 Pozíciók programozása adó nélkül Noha nem annyira egyszerű, de lehetséges a 0 és pozíciók programozása távirányító nélkül is a lépésről-lépésre bemenet segítségével. Csak félautomata, vagy automata programozás lehetséges ebben az esetben. A táblázat 0 és pozíciók programozása félautomata módban Aktiválja a lépésről-lépésre vezérlést, ha a redőny lefelé mozog, engedje el a vezérlést, és ismételje meg az eljárást. Tartsa a lépésről-lépésre vezérlést aktívan, amíg a motor automatikusan meg nem áll, amíg a teljesen nyitott redőny nekiütközik a gumi-ütközőknek ( 0 pozíció), majd engedje el a vezérlést. A lépésről-lépésre vezérlés segítségével (kézi vezérlés) állítsa meg a redőnyt a lefelé mozgás alatt a kívánt zárási pozícióban ( pozíció), így a következő parancs felfelé mozgatja majd a redőnyt. Aktiválja a lépésről-lépésre vezérlést egymást követő alkalommal ( másodpercen belül), úgy, hogy a második parancsot legalább másodpercig tartsa aktívan (motor ki), amíg sípolást nem hall, illetve amíg egy gyors fel és le irányú mozgás nem jelzi, hogy a pozíció memorizálva lett. A táblázat 0 és pozíciók programozása automata módban Aktiválja a lépésről-lépésre vezérlést, ha a redőny lefelé mozog, engedje el a vezérlést, és ismételje meg az eljárást. Tartsa a lépésről-lépésre vezérlést aktívan, amíg a motor automatikusan meg nem áll, amíg a teljesen nyitott redőny nekiütközik a gumi-ütközőknek ( 0 pozíció). Továbbra is tartsa a vezérlést aktívan további másodpercig, amíg sípolást nem hall, majd engedje el a vezérlést. A redőny elkezd lefelé mozogni, és megkeresi az pozíciót. Az eljárást megszakíthatja, ha újra aktiválja a lépésről-lépésre vezérlést. Amikor a redőny teljesen zárt lesz, a betörés-gátló záraknak megfelelően, a redőny megáll, és sípolást hall majd, ami jelzi, hogy a 0 és az pozíciók sikeresen programozva lettek. A félig nyitott állás nem programozható a lépésről-lépésre vezérléssel. Ha módosítani szeretné a pozíciókat, törölnie kell minden programozott beállítást, és meg kell ismételnie az eljárást az elejétől kezdve. 6
7 A táblázat 0 és pozíciók törlése lépésről-lépésre vezérléssel Aktiválja a lépésről-lépésre vezérlést, ha a redőny felfelé mozog, engedje el a vezérlést, és ismételje meg az eljárást. Tartsa a lépésről-lépésre vezérlést aktívan, amikor a redőny elkezd felfelé mozogni, kb. mp múlva. Aktiválja a lépésről-lépésre vezérlést egymást követő alkalommal ( mp-en belül), úgy, hogy a -ik parancsot aktívan tartja, hogy megállítsa a redőnyt, majd az elkezd lefelé mozogni. Ismételje meg az előző lépést további alkalommal. A -ik próbálkozásra a redőny nem fog felfelé mozogni. Tartsa aktívan a lépésről-lépésre vezérlést további 0 másodpercig, amíg sípolást nem hall, ami jelzi, hogy a pozíciók törölve lettek. Miután törölte a pozíciókat, minden mozgást kézzel kell irányítani.. Mit tegyen ha (Problémamegoldás) Amikor a motort bekapcsolom, nem hallom a két sípolást, és a lépésről-lépésre bemenet semmilyen mozgást nem vezérel. Ellenőrizze, hogy a motor megfelelő feszültséggel van-e táplálva. Ha a táp bemenet rendben van, valószínűleg súlyos hiba keletkezett, és ki kell cserélni a motort. Egy rádió parancs után 6 sípolást hallok, és a manőver nem indul el. A rádióvezérlés nincs szinkronizálva, ismételje meg az adó memorizálási eljárást. Egy parancs után 0 sípolást hallok, és a manőver elkezdődik. A memorizált paraméterek auto-diagnózisa rendellenességet észlelt (helytelen pozíciók, TTBUS címek, szél- és napérzékelő szintek, mozgás iránya). Ellenőrizze, és ismételje meg a programozást, ha szükséges. Parancs után a motor nem forog. Valószínűleg a termális védelem avatkozhatott be. Ebben az esetben várjon addig, amíg a motor le nem hűl. Ha van szél-érzékelő csatlakoztatva, valószínű, hogy a szél sebessége túllépte a beállított szintet. Próbálja meg kikapcsolni a motort, majd ismét bekapcsolni. Ha a sípolást nem hallja, valószínűleg súlyos hiba keletkezett, és a motort ki kell cserélni. Az UP fázis alatt, mielőtt elérné a redőny a beállított pozíciót ( 0 és pozíciók), a motor megáll, majd - szor újra próbálkozik. Ez nem feltétlenül jelent hibát. Ha félautomata módban beprogramozta a 0 és pozíciókat, és amikor túlzottan erőlködik a motor a felfelé mozgás alatt, a motor kb. másodpercre kikapcsol, ami után a rendszer próbálja befejezni a manővert. Ellenőrizze, hogy nem akadályozza-e valami a redőny mozgását. A motor megáll, mielőtt elérné a beállított pozíciót ( 0, I, és pozíciók) a le és felirányú mozgás alatt. Ez nem feltétlenül jelent hibát. Túlterhelés esetén a motor kikapcsol. Ellenőrizze, hogy nem akadályozza-e valami a redőny mozgását. A motor csak akkor forog, ha manuálisan irányítom. Ha a 0 és pozíciók még nem lettek beprogramozva, a motor csak manuális irányításra mozgatja a redőnyt fel és le. Programozza be a 0 és pozíciókat. A 0 és pozíciók programozva lettek, de a redőny csak lefelé mozog, ha kézi vezérlést alkalmazok. A memorizált paraméterek auto-diagnózisa rendellenességet észlelt a motor pozíciókban. Adjon egy parancsot, hogy felnyissa a redőnyt, és várja meg, amíg eléri a 0 pozíciót. 6. Műszaki jellemzők NEOMAT A szériájú csőmotorok Tápfeszültség és frekvencia Áram és teljesítmény Nyomaték és sebesség 7 Lásd: technikai adatok a modelleken lévő címkéken Lásd: technikai adatok a modelleken lévő címkéken Lásd: technikai adatok a modelleken lévő címkéken Maximum perc Folyamatos működési idő Üzemi ciklus Maximum 0 % Védelmi szint IP Üzemi hőmérséklet C Precízió (elektronikus végállás kapcsoló érzékenysége) Nagyobb, mint 0, (NEOMAT A verziójától függően)
8 Elektronikus vezérlő egység Jelfeszültség (lépésről-lépésre, szenzorok) Szél érzékelő szintek Jelkábelek hossza (lépésről-lépésre, szenzorok) Rádió vevő Frekvencia Kódolás ERGO és PLANO adók hatótávolsága Kb. Vdc Kb. 0 vagy, vagy km/h (VOLO esetében) Max. 0 méter, ha vannak a közelben más kábelek, egyébként 00 méter,9 MHz bit, rolling-kód, FLOR Kb. 00 m nyitott helyen, és méter épületen belül A gyártó cég fenntartja a jogot, hogy a terméket bármikor módosítsa, előzetes bejelentés nélkül. 8
9 9
