10 AZ AUTOCAD LT 2018 ALAPJAI 87 CSATOL, KÖZÉPVISSZAÁLLÍT) az új, KÖZÉPPONTJEL, KÖZÉP- VONAL rajzelemek beállításával kapcsolatos. Az új parancsok mellett 17 új rendszerváltozó jelent meg. MÓDOSULT ÉS MEGSZŰNT PARANCSOK Javítottak a ZOOM, ELTOL parancsok teljesítményén, illetve a vonaltípusok megjelenítési minőségén, valamint a biztonsági szolgáltatásokon. A megbízhatóként kezelt útvonalak megjelennek. Beállítható az alapértelmezett sraffozás (HPLAYER rendszerváltozó). Minden méretezési parancshoz használható a DIMLAYER rendszerváltozó. A 2017-es verzióban módosult 4 parancs (MÉRET, IMPORT, SZÖVSZERK, MÉRTEGYS) és 3 rendszerváltozó. Megszűnt két parancs (CONTENTEXPLORER, CONTENT- EXPLORERBEZÁR) és két rendszerváltozó. Ezeket pótolják az új fejlesztések AS ÚJDONSÁGOK A 2018-as verzió megjelenése előtt egy köztes változatot is kiadtak számon. A köztes verzióban megjelent öt új parancs (ÚJKIEME- LÉSE, ONLINETERVMEGOSZTÁS, PDFSHXSZÖVEG, -PDFSHX- SZÖVEG, SZÖVEGBSZÖVEGGÉ) és négy új rendszerváltozó. A 2018-as verzióban megjelent egy új parancs (APPSTORE) és négy új rendszerváltozó. Az APPSTORE parancs ráadásul csak a régi EXCHANGE parancs átnevezése. SHX SZÖVEGEK IMPORTÁLÁSA Az SHX szöveget tartalmazó AutoCAD rajzokból konvertált PDF fájlok importálásakor az SHX szövegek külön bekezdéses szö-

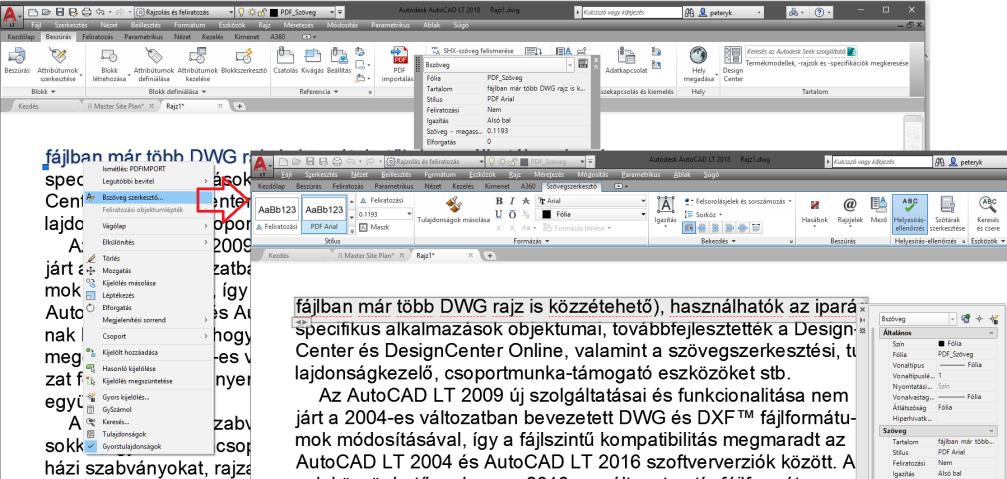

11 88 AZ AUTOCAD LT 2018 ALAPJAI vegobjektumokként olvashatók be (PDFSHXSZÖVEG). Régebben ilyen esetekben a szöveg vonalláncként épült be. Az SHX-szöveg felismerése funkció a Beszúrás szalagra került. Az átalakítás módját itt, a Felismerési beállítások paranccsal, vagy a PDFSHXSZÖ- VEG parancs Beállítások opciójával adjuk meg (lásd az ábrát). A beállításokat tesztelhetjük is, ha az Írja be ide a szöveget tartalmat másra írjuk át ábra EGYSOROS SZÖVEG ÁTALAKÍTÁSA A PDF szövegtartalom jelenleg egysoros szövegekként kerül a rajzba (lásd az ábrát). Az ilyen szöveg csak soronként módosítható, mozgatható. Ez nagyon nehézkes.

12 AZ AUTOCAD LT 2018 ALAPJAI 89 Ezért a 2018-as verzió újdonságaként a SZÖVEGBSZÖVEGGÉ (TXT2MTXT) paranccsal, illetve a Beszúrás szalag Szöveg egyesítése parancsával az egysoros szövegeket bekezdéses szövegobjektummá alakíthatjuk (lásd az ábrát). A parancs előválasztással is működik ábra A parancs Beállítások opciójával jeleníthetjük meg a párbeszédpanelt, amelyen az átalakítás módja meghatározható. Az Egyesítés egyetlen bszöveg objektummá jelölőnégyzet bejelölésével érjük el, hogy a sok különálló egysoros szövegből egyetlen bekezdéses szövegobjektum jöjjön létre. Ha a jelölőnégyzetet nem jelöljük be, akkor csak az egysoros szövegek sorba rendezését végezhetjük ábra

13 90 AZ AUTOCAD LT 2018 ALAPJAI XREF ÚTVONALAK KEZELÉSE A külső referenciákhoz rendszerváltozóval beállítható, hogy a referencia a főrajz mappájából, vagy relatív, illetve teljes elérési útvonallal megadott helyről származik. Új helyre mentéskor a külső referenciák relatív útvonalai frissülnek. Így, illetve a Külső referenciák paletta új útvonal keresési lehetőségeivel a sérült referencia útvonalak problémája is megoldható. A korábbi abszolút elérési útvonal helyett az alapértelmezett beállítás mostantól a relatív útvonal. Ha a hivatkozásokat tartalmazó gazdarajzot gyakran mozgatjuk, akkor érdemesebb lehet minden hivatkozást a gazdarajzzal együtt, ugyanabban a mappában tárolni. Ilyenkor az útvonal akár eltávolítható is. A relatív útvonal a gazdarajz helyzetéhez képest adja meg a külső hivatkozás elérését. A korábbi teljes (abszolút) elérési útvonallal szemben a 2018-as verziótól a külső referencia elérési útvonala alapértelmezés szerint relatív, de ez a beillesztő párbeszédpanelen, vagy a fentiek szerint a Külső referenciák palettán módosítható (illetve ezt szabályozza az új REFPATHTYPE rendszerváltozó is). Itt jelent meg a hiányzó fájlok számára új útvonalat biztosító Válasszon ki egy új útvonalat, illetve a Keresés és csere parancs (lásd az ábrát) ábra KIJELÖLÉS TOVÁBBFEJLESZTÉSE Megváltozott a képernyőn kívüli területre eső rajzelemek kiválasztási módja, a kiválasztás most már az elvártaknak megfelelően műkö-

14 AZ AUTOCAD LT 2018 ALAPJAI 91 dik nagyítás vagy eltolás műveletek közben is. A funkció ki- és bekapcsolásához használjuk a SELECTIONOFFSCREEN rendszerváltozót. ÚJ DWG FORMÁTUM Megújították a.dwg formátumot is, ami jelentős hatékonyságnövelést eredményezett a több feliratozási objektumot és nézetablakot tartalmazó rajzok körében. FELÜLETI TOVÁBBFEJLESZTÉSEK A fájlműveletekkel (megnyitás, mentés stb.) kapcsolatos párbeszédpaneleken mostantól a beállított oszlopelrendezést elmenti a program, és legközelebb azt alkalmazza. A program támogatja a nagyfelbontású (4K) monitorokat. A felhasználói felület elemei ezeken is megfelelően jelennek meg, több eddig nem átméretezhető párbeszédpanelt (például Rajzbeállítások) és palettát átméretezhetővé tettek. A fóliavezérlő lista alapértelmezés szerint megjelenik a gyorselérési eszköztárban. A lista megjelenése be- és kikapcsolható a gyorselérési eszköztár menüjének Fólia parancsával. Ha a lista látszik, akkor bármilyen szalag is legyen az előtérben, a legfontosabb fóliakezelő műveletek innen is kiadhatók ábra

15 92 AZ AUTOCAD LT 2018 ALAPJAI EGYÉB TOVÁBBFEJLESZTÉSEK Az élsimítás és a támogatott grafikai beállításai mostantól egymástól függetlenül vezérelhetők. Az objektumok létrehozásakor és szerkesztésekor megjelenő narancssárga gumivonal színe testre szabható. Az állapotsorban egy rendszerváltozó módosulásakor megjelenő rendszerváltozó figyelő ikon helyi menüt kapott. Itt jelennek meg a figyelmeztetések a rendszerváltozók módosulására, a helyi menüből pedig megjeleníthető a Rendszerváltozó-figyelő párbeszédpanel. Itt egyszerűen beállíthatjuk az értesítő szövegbuborékot és a módosított változók visszaállíthatók az alapértelmezett értékre. A PROGRAM KÖRNYEZETE A program környezete alatt a működtetéshez szükséges eszközöket értjük. Ezek között vannak elengedhetetlenül fontosak és választhatóak, azaz nem feltétlenül szükségesek. Elengedhetetlenül szükséges a szokásos számítógép konfigurációkon kívül (processzor, memória, billentyűzet, winchester-lemez) a rajzok megjelenítéséhez a meglehetősen nagy felbontású grafikus monitor. Ez utóbbi egyébként is feltétele a Windows alatti programfuttatásnak. Választható másképpen opcionális környezeti elemek a nyomtató és rajzoló eszközök, az egér, illetve a digitalizáló tábla, tablet. A program használatát lehetővé tevő eszközök alapvetően két csoportba sorolhatók: a hardverre (mint a futtató gép és a perifériák együttese) és a szoftverre. E kategóriák határai olykor elmosódnak, a két csoport egyes részei már nem is választhatók szét. Mindenesetre a vasat, azaz a számítógépet a szoftver, vagyis a programok üzemeltetik, vezérlik és szabályozzák működését. A 2015-ös programváltozat a korábbiakhoz képest is igényesebb a hardverrel szemben, magasabbra tette a lécet. Operációs rendszer esetében minimális követelmény a Windows 7. A 2018-as változat is beéri a 2015-ös követelményekkel. Ugyanakkor a hardvergyorsítást a nem támogatott (grafikus kártya) eszközökön általában érdemes kikapcsolni, különösen, ha nem várt működést (a kurzor
