1 KÓDZÁR RFID OLVASÓVAL DK-2822 Kezelési és telepítési kézikönyv (MK-II) Elektromos zárhoz és vagyonvédelmi rendszerhez 1

2 TARTALOM BEVEZETÉS...3 JELLEMZŐK...3 OPCIONÁLIS KÉSZÜLÉKEK RENDSZERBŐVÍTÉSHEZ...4 MŰSZAKI PARAMÉTEREK...5 ÜZEMBE HELYEZÉS...7 Óvintézkedések... 7 A KÓDZÁR CSATLAKOZÓI...8 EGYÉB BERENDEZÉSEK...11 A panelen található LED-ek jelentései Hang- és fényjelzések A háttérvilágítás JUMPER beállításai PROGRAMOZÁSI ELŐKÉSZÜLETEK...13 A) Kritériumok kódokhoz és kártyákhoz B) Kommunikációs eszközök biztonsági szintjei C) felhasználó lista KÓDZÁR PROGRAMOZÁSA ÉS MŰKÖDTETÉSE...15 A kódzár beüzemelése Belépés Programozási üzemmódba mesterkóddal Belépés programozási üzemmódba DAP kóddal ( ) Készülék alaphelyzetbe állítása reset kóddal ( ) A kódzár gyári beállításai Mester kód Super user kód A Super User kód működése és funkciói Közös felhasználói kódok output 1-en és 2-n Kódok és kártyák felvétele output 1 és 2-re Példák Kódzár egyszerű programozása Vendég kódok (csak az 1-es kimenethez) Kényszer kódok (output 1 & 2) A kényszer kód üzemelése és funkciója Vészjelzés EM kártya üzemmódban Az output 1 működési módjainak beállítása Rendszeridő beállítása Start/stop idő beállítása napi korlátozáshoz Biztonsági és zárolási funkció Felhasználói kód bevitelének módja auto vagy kézi Hangjelzések ki- és bekapcsolása Kimenet vezérlés hangjelzése Fényjelzések ki- és bekapcsolása ajtó kényszerített nyitásának figyelmeztetése/időzítése Ajtókitámasztás jelzés és késleltetés Intelligens kilépés gomb a kódzár egyik egyedülálló funkciója Kilépés késleltetés és figyelmeztetés Ajtónyitás riasztó és időzítő Wiegand adatkimeneti mód Wiegand adatkimeneti formátum

3 Működési módok A programozási mód bezárása (**) PROGRAMOZÁSI ÖSSZEFOGLALÓ...54 ALKALMAZÁSI PÉLDÁK...57 Kiegészítő olvasók és billentyűzetek (Opcionális) Csatlakozó aljzat Osztott működésű rendszer (Opcionális) ALKALMAZÁSI SEGÍTSÉG KIEGÉSZÍTŐ TERMINÁLHOZ...65 KIEGÉSZÍTŐ INFORMÁCIÓK...67 BEVEZETÉS A DK-2822 MK-II egy önálló érintőgombos kódzár, mely a digitális kódzár és a proximity EM kártyaleolvasó funkcióit egyesíti. Süllyesztett valamint saját műanyag házában való felszerelése egyaránt lehetséges. A vezérlőnek két kimenete van. Az 1-es kimenet egy szilárdházú relé, ami lehetővé teszi az üzembiztos működést és hosszú élettartamot biztosít. Valamint megakadályozza, hogy az elektromos zárat a kimeneti relén keresztül erős mágnessel illetéktelen személy kinyithassa. A Tri-Tech sorozat tagjaként a rendszer könnyedén bővíthető. Önálló/osztott rendszerként is üzemeltethető, továbbá egy többállomásos rendszer is kiépíthető további kiegészítő nyomógomb-olvasó telepítésével. A kódzár ideális elektromos zár vezérléséhez és vagyonvédelmi rendszerekhez programozható időzítővel is rendelkezik (1 másodperctől több mint 24 óráig állítható). A DK-2822 elérhető A illetve B verzióban. DK-2822A DK-2822B Kimenet 1: Szilárdházú relé üzembiztos elektromos zárhoz Kimenet 2: Sztenderd N.C. és N.O. száraz relé csatlakozók Kimenet 1: Szilárdházú relé üzembiztos elektromos zárhoz Kimenet 2: Szilárdházú nyitott kapcsolati kimenet Csengő: N.O. száraz relé csatlakozó JELLEMZŐK A Tri-Tech sorozat tagjaként kompatibilis az opcionális APO beléptető rendszerekkel Második generációs DK-2800 MK-II operációs szoftverrel Minden funkcióval rendelkezik önálló-, osztott- vagy többállomásos rendszerként való működéshez Belépésnél kód- vagy kártyaolvasás; kilépésnél programozható kilépés gomb 3

4 A két kimeneti relé egymástól független vezérlése Maximum 1100 felhasználó kód / kártya Beltéri használatra Rozsdamentes acél előlap és műanyag szerelő doboz 26, 34 vagy 37 bites Wiegand adatkimenet Csomag tartalma Egy DK-2822 kódzár Két EM kártya Egy csomag csavar (felszereléshez) Egy kezelési és telepítési kézikönyv OPCIONÁLIS KÉSZÜLÉKEK RENDSZERBŐVÍTÉSHEZ Az osztott azonosítású működéshez elérhető készülékek DA-2800 Teljes szolgáltatású dekóder RF távirányítóval DA-2801 Teljes szolgáltatású dekóder Multi-állomás működéséhez elérhető kiegészítő olvasó és billentyűzet AR-2802S vagy A EM kártyaolvasó AR-2806S vagy A EM kártyaolvasó digitális billentyűzettel AR-2807S vagy A EM kártyaolvasó digitális billentyűzettel Ar-2809S- EM kártyaolvasó digitális billentyűzettel Megjegyzés: Az S rövidítés a szabvány verziót míg az A rövidítés a haladó verziót jelenti. A haladó verzió rendelkezik a szabvány verzió minden tulajdonságával, valamint Wiegand és RS-232 adatkimenettel személyre szabott projektek esetén külső vezérlővel vagy PC-vel. Kérjük, keresse helyi értékesítőjét további elérhető készülékekkel kapcsolatban. 4

5 MŰSZAKI PARAMÉTEREK Feszültség: 12V DC átlagos; 11-15V DC Áramerősség: 60mA (nyugalmi) 95mA Üzemi hőmérséklet: -20 C-től +70 C-ig Páratartalom: 5-95% relatív páratartalomig Munkakörnyezet: Beltéri Felhasználók száma: Kimenet 1: (kód és/vagy kártya) + 50 kényszerkód Kimenet 2: 100 (kód és/vagy kártya) + 10 kényszerkód Proximity kártya: Standard EM Kártya, Keyfob, 125Khz Látogatói kódok száma: 50, programozható egyszeri belépésre vagy időkorlátosan Időzítések kód beviteléhez és kártyaleolvasáshoz: 10 másodperc a következő szám beviteléhez 30 másodperc a kódbevitelhez kártyaolvasást követően Időzítők: másodperc (akár 24 óránál hosszabb) programozható időzítő Kilépés gomb: Azonnali kilépés vagy kilépési késletetéssel és figyelmeztető jelzéssel Azonnali vagy késleltetett kapcsolás kilépéskor Bemeneti csatlakozók a) Ajtó pozíció, b) Kilépés, c) O/P 1-es tiltás Kimeneti csatlakozók Nyitott kollektoros kimenet 24VDC/100mA terhelhetőség a következő kimenetekre a) Kilépés, b) Riasztó, c) Billentyűzet Aktív, d) 2-es kimenet (csak az ajtócsengős verziónál), e) Inter-lock Kimenetek terhelhetősége: Kimeneti relé 1 választható: szilárdtest relé, alaphelyzetben nyitott vagy alaphelyzetben zárt zárakhoz,, 3A/16VDC maximum Kimeneti relé 2 N.C. és N.O. száraz kontaktus, 1A/24VDC maximum (N.O. csatlakozó csak az ajtócsengős verzió esetén) Szabotázs kör N.C. száraz kontaktus, 50mA/24VDC maximum Méret: Magasság: 117mm, szélesség: 74mm, mélység: 48mm Súly: nettó 200g 5

6 Ház: ABS műanyag doboz A műszaki paraméterek az itt leírtaktól eltérőek lehetnek, a gyártó bejelentés nélkül módosíthat ezen a paramétereken! 6

7 ÜZEMBE HELYEZÉS ÓVINTÉZKEDÉSEK 1) Interferencia megelőzése Az EM kártyaleolvasó 125 KHz-en működik. Tegyük meg a szükségek óvintézkedéseket. i) Bizonyosodjunk meg róla, hogy a beüzemelés helyszínén nincsenek erős alacsony frekvenciájú elektromágneses hullámjelek, különösen a KHz-es tartományban. ii) Ha egyazon helyen egymáshoz közel több kódzárat is üzembe helyezünk ugyanazzal a működési frekvenciával, bizonyosodjunk meg róla, hogy legalább 60 cm-re vannak egymástól. 2) Rövidzárlat megelőzése A tapasztalatok azt mutatják, hogy a legtöbb telepítéskor keletkező kár az áramköri panel áram alatt levő vezetékkel való véletlen megérintéséből ered. Kérjük, tanulmányozza alaposan ezt a leírást, és ismerkedjen meg a rendszer tulajdonságaival még a beüzemelés előtt. i) A telepítés során a rendszer ne legyen áram alatt. ii) A rendszer áram alatt történő tesztelése előtt ellenőrizze a bekötést. 7

8 A KÓDZÁR CSATLAKOZÓI 1-2: TAMPER N.C. (szabotázskapcsoló kimenete) A készülékben elhelyezett alaphelyzetben zárt szabotázskapcsoló, az illetéktelen hozzáféréstől védi a kódzár belsejét. A szabotázskapcsoló a készülék fedelének eltávolításakor kapcsol. Csatlakoztassa a vagyonvédelmi központ szabotázs körét (vagy 24 órás zónáját) a szabotázs kimenetre. 3-4: 12V DC (táp bemenet) Csatlakoztassa a 12 V-os tápegységet. A (-) bemenet és a GND általános testpontok. A készülék teljes bemeneti feszültséggel működik. 5: (+) 12V tápkimenet a zárhoz A (+) táp az elektromos zárhoz, ami megegyezik az 3-as sorkapoccsal. 6: ( ) Tápfeszültség a zárhoz (Kimeneti csatlakozás az ajtózárhoz) 3Amperes szilárdtest relé kimenet az elektromos zárhoz, (-) távfeszültséget kapcsol működés alatt. A kimenet választható N.O. vagy N.C. zárakhoz egy jumper segítségével. Csatlakoztassa az elektromos zár (-) csatlakozóját ehhez a sorkapocshoz és a (+) csatlakozóját az 5-ös sorkapocshoz. A kontaktus működési ideje programozható. Lásd az 51-es programozási helyet. Fontos --- Állítsa be a kimeneti módot az elektromos zárnak megfelelően Két típusú elektromos zár elérhető. Győződjön meg arról, hogy az elektromos zár alaphelyzetben nyitott (N.O.) vagy alaphelyzetben zárt (N.C.), hogy a jumper helyzetét rendesen be tudja állítani. Hibás választás zár vagy az olvasó sérülését okozhatja. Alaphelyzetben nyitott elektromos zár alaphelyzetben feszültséget kap; zár ha feszültsége kap, nyit ha nem kap feszültséget Alaphelyzetben zárt elektromos zár alaphelyzetben nem kap feszültséget; nyit ha feszültséget kap, zár ha nem kap feszültséget 8

9 7: Data I/O Port Kétirányú kommunikációs port, felkészítve a külső billentyűzet/olvasókra és az osztott működéshez, ahhoz, hogy kibővítse a funkcióit és a lehetőségeit a beléptető rendszernek. 8: EG IN (kilépés bemenet) A kilépés csatlakozó a testponthoz képest N.O. bemenet. A bemenethez egy kapcsolót csatlakoztatva képes az OUTPUT relét vezérelni úgy, ahogyan az első csoport kódjai és kártyái vezérlik azt. A kilépés gombot célszerű az ajtó mellé az épületen vagy helységen belül elhelyezni. Több kilépés gomb is csatlakoztatható erre a bemenetre. Ha nem használ kilépés gombot, hagyja szabadon az EG IN bemenetet : Kimenet 2 (2-es kimeneti relé) --- csak DK-2822A-hoz* A 2-es kimeneten a 2-es csoporthoz tartozó kódok és kártyák 1 Amperes relé száraz csatlakozóval vannak vezérelve az A jelű kódzáron, ez egy kiegészítő kimeneti kapcsolat biztonsági vagy automata vezérelt rendszerhez. 9-es terminál alaphelyzetben zárt (N.C.), a 11-es terminál pedig nyitott (N.O.) és a 10-es terminál a közös pontja a másik két terminálnak. A kódzár programozható Start/Stop módra vagy Időzített nyitás. További részletekért lásd Programozási Hely 52. 9: Kimenet 2 (Nyitott Kollektoros Kimenet) --- csak DK-2822B-hez* Ez a kimenet egy NPN nyitott kollektorú kimenet a B verzióhoz, ami a 2-es csoport kódjaival és kártyáival van vezérelve. Maximum teljesítménye 24VDC/100mA. Ez megegyezik egy földelt N.O. terminál teljesítményével. Ez alkalmas kis teljesítményű rendszer vezérlésére, mint például egy relé vagy egyéb készülékek alacsony ellenőrzési pontja. Ez a kimeneti pont programozható Start/Stop módra vagy Időzített nyitás. További részletekért lásd Programozási Hely : Csengő (Relé kapcsolat a csengőhöz) --- Csak DK-2822B-hez* A csengő kimenet csak a B verzióhoz elérhető. Ez egy N.O. száraz reléjű csatlakozó, maximum teljesítménye 24VDC/1Amp. A bemenet addig marad aktív, amíg a kódzár csengő gombját nyomva tartják. 9

10 12: K vagy A O/P (Aktív billentyűzet kimenet vagy riasztás kimenet) Ez a kimenet egy NPN nyitott kollektorú kimenet, melynek maximális tűrése 24V DC / 100mA. Ez a kimenet a GND-hez képest N.O. logikájú. Ez a kimenet alacsony áramfelvételű eszközök vezérlésére alkalmas, például relék vagy alacsony terhelésű készülékek bemenete. Ezt a kimenetet a K VAGY A JUMPER segítségével lehet beállítani kódzár aktív kimenetre vagy riasztás aktív kimenetre. a) Aktív billentyűzet kimenet ( K ) --- A kimenet GND-re (-) zár 10 másodpercre, ha a gombokat megnyomja a felhasználó. Ez a funkció alkalmas lámpa felkapcsolására, kamera bekapcsolására vagy az őrök riasztására. További információkat az Alkalmazási példák fejezetben talál. b) Riasztás kimenet ( A ) --- A kimenet GND-re (-) zár, ha a készülék riasztott állapotba kerül. Használja ezt a kimenetet arra, hogy egy riasztórendszerbe jelezzen a készülék. 13: DU OUT (Kényszer kimenet) Ez a kimenet egy NPN nyitott kollektorú kimenet, melynek maximális tűrése 24V DC / 100mA. Ez a kimenet a GND-hez képest N.O. logikájú. Ha a kódzáron a kényszerkódot használják, a kimenet aktiválódik. Használja ezt a kimenet riasztóval, vagy arra, hogy riassza az őröket. 14: (-) GND (Common Ground) A kódzár 4-es terminállal közös földelt pontja 15: Ajtóérzékelő N.C. (Ajtónyitás-érzékelő bemenet Alaphelyzetben zárt) Ez a bemenet egy alaphelyzetben zárt bemenet (N.C.), mely az ajtóra szerelt nyitásérzékelő segítségével figyeli az ajtó nyitottságát. A következő pontokban leírt funkciók szerint lehet ezt a bemenetet használni. Ha nem használja a bemenetet, akkor zárja rövidre a GND-vel. a) Ajtó automata visszazárás A rendszer azonnal visszazárja az ajtót, mielőtt az 1-es kimeneten beprogramozott idő le nem járt. Ez a funkció hatékony védelmet biztosít besurranás ellen. b) Kényszerített ajtónyitás jelzés Ha az ajtót valaki érvényes kód/kártya vagy kilépés gomb használata nélkül nyitja ki, akkor rendszer azonnal figyelmeztetést ad ki és riaszt. A figyelmeztetés egészen addig tart, amíg az be lett programozva (1-999 másodperc). A jelzés bármelyik érvényes kóddal vagy kártyával megszűntethető az 1-es kimeneten. További információért lásd a 80-as Programozási Helyet. c) Ajtókitámasztás jelző Ha az ajtót hosszabb ideig hagyjuk nyitva, mint a beprogramozott megengedett idő, akkor a kódzár azonnal sípoló figyelmeztetést ad ki (nem aktiválja a riasztót). A jelzés egészen addig fog tartani, amíg az ajtót vissza nem zárjuk. További információért lásd a 81-es Programozási Helyet. d) Inter-lock Control Az Inter-lock control kimenet mindig (-)-ra kapcsol, ha az ajtó nyitva van, ami ilyenkor egy jelet küld tovább és letiltja a partner kódzárat az inter-lock rendszeren belül. További információért lásd az Inter-lock terminál 18 leírást. e) Ajtónyitás jelző 10

11 Az ajtónyitás jelző funkció csak Vészkijáratokhoz javasolt. A rendszer mindig jelez, ha az ajtó nyitva van, egészen addig amíg egy érvényes kódot vagy kártyát be nem olvasunk mielőtt visszazárjuk az ajtót. További információkért lásd a 91-es Programozási Helyet. 16: O/P INHIBIT N.O. (OUTPUT 1 zárolása bemenet) Ez a bemenet egy alaphelyzetben nyitott (N.O.) bemenet az OUTPUT 1 kimenet zárolásához. Ha a bemenet GND-re (-) van kapcsolva a kilépés gomb, az OUTPUT 1-hez tartozó felhasználói kódok és kártyák nem lesznek érvényesek. Használja ezt a bemenetet az Inter-lock rendszernél keresztkötésű kábelezés esetén (cross wire) egy másik kezelő Inter-lock O/P kimenetének csatlakoztatáshoz. Megjegyzés: A zárolás esetén a kényszerkód (Duress code) és a Super User kódok mindig érvényesek maradnak. EGYÉB BERENDEZÉSEK A PANELEN TALÁLHATÓ LED-EK JELENTÉSEI PIROS/ZÖLD (jobb oldali) --- Zölden világít, ha az OUTPUT 1 relé aktív és pirosan, ha az OUTPUT 2 relé aktív SÁRGA (középső) Nyugalmi helyzetben villog. A rendszer állapotát mutatja a síphanggal együtt. A nyugalmi helyzetben történő villogást a 73-es programozási helyen ki lehet kapcsolni. PIROS/ZÖLD (bal oldali) Kigyullad a piros, ha az OUTPUT kimeneten korlátozás van. Villog, ha a korlátozás szüneteltetve van. A Wiegand LED zölden világítva jelez vissza. HANG- ÉS FÉNYJELZÉSEK A csengő és a sárga LED az alábbi jelzéseket adja a rendszer állapotának megfelelően: ÁLLAPOT HANGJELZÉS* LED 1) programozási üzemmódban --- világít 2) kód sikeres megadásakor 1 sípszó 1 villogás 3) sikeres kód / kártyaolvasáskor 2 sípszó 2 villogás 4) sikertelen kód / kártyaolvasáskor 5 sípszó 5 villogás 5) bekapcsoláskor folyamatos sípolás folyamatos villogás 6) OUTPUT relé kapcsolásakor** 1 másodperces hosszú sípszó --- 7) készenléti (standby) üzemmód*** --- másodpercenként 1 villogás 11

12 8) rendszerfrissítéskor --- gyors villogások 2,5 percig 9) kártya / kód már benne van a rendszerben 1 hosszú sípszó ) kódzár sikertelen kapcsolódása a dekóderhez folyamatos másodperc sípolás/ ) áramkimaradás esetén megáll a valós idő folyamatos 3 gyors sípolás/5 másodperc --- Megjegyzés: * Minden hangjelzés ki- vagy bekapcsolható a 71-es programozási helyen. ** Az OUTPUT relé hangjelzésének ki- és bekapcsolása a 72-es programozási helyen. *** A készenléti üzemmód fényjelzése ki- vagy bekapcsolható a 73-as programozási helyen. A HÁTTÉRVILÁGÍTÁS JUMPER BEÁLLÍTÁSAI 1) Teljes háttérvilágítás A kódzár billentyűzete készenléti állapotban halványan világít. Bármely gomb megnyomására a háttérvilágítás teljes fényerőre kapcsol, és ha nem nyom meg több gombot, akkor 10 másodpercig teljes fényerőn marad, majd ismét halványan világít. 2) Automata háttérvilágítás A kódzár billentyűzete készenléti állapotban ki van kapcsolva. Bármely gomb megnyomására a háttérvilágítás teljes fényerőre kapcsol. Amennyiben nem nyom meg több gombot, akkor 10 másodpercig teljes fényerőn marad, majd kikapcsol a világítás. 12

13 PROGRAMOZÁSI ELŐKÉSZÜLETEK A) KRITÉRIUMOK KÓDOKHOZ ÉS KÁRTYÁKHOZ 1) Elsődleges kódok Az elsődleges kódok csoportjába tartoznak a a) Felhasználói Kódok, b) Mester Kód, c) Kényszer-kódok, d) Szuper Felhasználó Kódok, e) Általános Felhasználói Kódok és f) Vendég Kódok. Minden egyes kódnak egyedinek kell lennie. Egy elsődleges kód újrafelhasználása másodlagos funkcióhoz nem megengedett. Manuális belépési módhoz minden rendszerhez rendelt kód 4-8 jegyű lehet. A kód azonos hosszúságú kell hogy legyen a Mester Kóddal az Automata Belépési Módhoz. További részletek a 70-es programozási helyen. 2) Elsődleges kártyák Minden Felhasználói Kártya egyben elsődleges kártya is. Többszöri programozás ezeknél a kártyáknál sem engedélyezett. A rendszerben használt kártyák 125Khz-es proximity EM kártyák. 3) Másodlagos Felhasználói Kódok Egy Másodlagos Felhasználói Kód van hozzárendelve minden felhasználói kártyához a biztonság fokozása érdekében. Sikeres belépéshez a kódzár minden esetben kérni fogja a kártyát is és a kódot is. A másodlagos kódot fel lehet használni többszörösen is egy csoport kártyához; vagy egy kódhoz egy kártyát rendelünk hozzá. Megjegyzés: A kódzár el fogja utasítani azokat az elsődleges kártyákat vagy kódokat, amik többszörösen lettek programozva, ezt egy hosszú sípolással jelzi a készülék. B) KOMMUNIKÁCIÓS ESZKÖZÖK BIZTONSÁGI SZINTJEI A kódzár lehetőséget nyújt 5 különböző működési mód kiválasztására a tulajdonosnak megfelelő biztonsági szinthez. További részletek a 10-es programozási helyen. 1) Csak EM Kártya A belépés általános módja, egyszerűen leolvastatjuk a kártyát az ajtó nyitásához. Biztonsági szint közepes, de felhasználó barát. 2) Csak Felhasználó Kód A belépés általános módja, egyszerűen beütjük a kódot az ajtó nyitásához. Biztonsági szint közepes, de felhasználó barát. 3) EM Kártya + Általános Felhasználói Kód A sikeres ajtónyitáshoz szükség van a Kártyára is valamint az Általános Felhasználói Kódra is. Az Általános Felhasználói Kód az egy felhasználói kód minden kártyához. Ajtónyitáshoz két eszközt használunk. Biztonsági szint jobb, mint ha csak kártyát vagy ha csak kódot használnánk. Vészhelyzet esetén, amikor a felhasználó kénytelen kinyitni az ajtót, akkor ebben az esetben használhatja a Kényszer-kódot a Közös Felhasználói Kód helyett. 4) EM Kártya + Csoportos Másodlagos Felhasználói Kód 13

14 Egy részlegen belül egy másodlagos felhasználói kártya akár többszörösen is használható több kártyához. A tulajdonos meghatározhat külön részleg kódokat az cég különböző részlegei számára. Így csak annak a bizonyos részlegnek a dolgozója léphet be az ajtón a kód ismeretében. Ez a megoldás növeli a részlegek közötti biztonságot oly módon, hogy másik részleg dolgozója által megtalált kártya a kód nélkül nem fogja tudni nyitni az ajtót. Vészhelyzet esetén, amikor a felhasználó kénytelen kinyitni az ajtót, akkor ebben az esetben használhatja a Kényszer-kódot a Közös Felhasználói Kód helyett. 5) EM Kártya + Tulajdonosra szabott Másodlagos Felhasználói Kód A kódzár programozása lehetővé teszi, hogy minden kártyának meg legyen a hozzátartozó egyedi kódja. Ez a lehetőség kizárja a talált kártya illetéktelen használatának lehetőségét. Kártya egy tulajdonosra szabott felhasználói kártyával ideális megoldás lehet olyan területeken, ahol a biztonság az elsődleges. Vészhelyzet esetén, amikor a felhasználó kénytelen kinyitni az ajtót, akkor ebben az esetben használhatja a Kényszer-kódot a Közös Felhasználói Kód helyett. C) FELHASZNÁLÓ LISTA A kódzárhoz maximum 1200 felhasználó rendelhető hozzá (kód / kártya). Ahhoz, hogy elkerüljük a zűrzavart és a programozási félreértéseket, erősen ajánlott listát vezetni a felhasználói adatokról. Ez segít a tulajdonosnak a kódok és kártyák programozásában, valamint egy későbbi nyomon követés esetén. Lista ajánlott formátuma. Felhasználó lista Példa: Felhasználó Név Hely Média Felhasználó ID Kód Kártya # Megjegyzés 1 John / 001 Output 1 2 May / Output 1 3 Tom Output 1 4 Tracy Common 003 Output

15 KÓDZÁR PROGRAMOZÁSA ÉS MŰKÖDTETÉSE A KÓDZÁR BEÜZEMELÉSE A kódzár 1 perces késleltetéssel kapcsol be azután, hogy áram alá helyeztük. Ez az idő lehetőséget ad arra, hogy a DAP kóddal belépjünk a programozási menübe. További részletek DAP Kód ) A kódzár bekapcsolás után 1 percig folyamatosan sípol. 2) A késleltetést azonnal megszüntethetjük a, ha a sípolást szeretnénk kikapcsolni, és ha kódzár programozási módra való állítása DAP kóddal nem szükséges. 3) A kódzár automatikusan Normál Módba vált ha lejárt az 1 perces késleltetés, vagy ha a késleltetés meg lett szakítva a kóddal. BELÉPÉS PROGRAMOZÁSI ÜZEMMÓDBA MESTERKÓDDAL Programozáshoz mindig be kell lépni a programozási módba. A kódzár a késleltetés után már normál módban üzemel. Állítsuk át programozási üzemmódba a Mesterkóddal és érvényesítsük a vagy a kóddal. FONTOS MEGJEGYZÉS: a) Azokon a kódzárakon, amelyeken van csengő gomb, a gomb egyenértékű a gombbal. b) A felhasználó kényelméért az első alkalommal történő programozáshoz a mesterkód 0000 (ami nem egyenlő a gyári kóddal). A biztonság érdekében a kódzár megvásárlását követően a felhasználónak minden esetben új saját mesterkódot kell megadnia, mellyel érvényteleníti a gyárilag beállított mesterkódot. c) A központ LED (sárga) világít, miután a kódzár 2 sípolással jelzi, hogy programozási üzemmódban van. d) Ne áramtalanítsuk a kódzárat, amíg programozási módban van, mert az adatok és beállítások elveszhetnek. 15

16 BELÉPÉS PROGRAMOZÁSI ÜZEMMÓDBA DAP KÓDDAL ( ) A DAP kóddal juthat el a programozási módba, ha elfelejtette a mesterkódot! A programozási mód DAP kóddal történő beállításához kövesse pontosan az alábbi lépéseket: 1) Kösse ki a tápegységet legalább egy percre azért, hogy meggyőződjön a készülék teljes áramtalanításáról. 2) Kapcsolja be újra. Folyamatos sípszó jelzi azt az egy percet, amely a DAP beállítás elvégzéséhez rendelkezésére áll (bekapcsolás mód). 3) Nyomja meg az EG IN gombot egyszer a DAP funkció elindításához. A bekapcsolást jelző sípszó abbamarad az EG IN gomb megnyomása után. 4) Adja meg a DAP kódot majd nyomja meg kétszer a gombot (vagy kétszer a gombot). A státusz LED világít és a kódzár programozási módba kerül csakúgy, mint a mesterkód használatakor, és készen áll az új programozási adatok fogadására. 5) Új Mester Kód programozásához további információt talál a Programozási hely 1 alatt. Megjegyzés: Ha az adott egy perc alatt nem történik meg az EG IN gomb megnyomása és a DAP kód megadása, a rendszer visszaáll normál üzemmódba. Sikertelen kódmegadás esetén ismételje meg az 1-4. lépéseket. KÉSZÜLÉK ALAPHELYZETBE ÁLLÍTÁSA RESET KÓDDAL ( ) A rendszert az összes régi adat törlésével és a gyári beállítások visszaállításával állíthatjuk alaphelyzetbe, kivéve a Mester Kódot. Fontos megjegyzés: a) A reset kód megadása előtt győződjön meg róla, hogy valóban törölni kívánja-e az összes régi beállítást. A rendszer visszaáll a gyári beállításokra, ezért a kívánt beállításokat újra kell programozni. 16

17 b) A 9999-es reset kód a rendszer alaphelyzetbe állítását szolgálja. A kód megadása és a # gomb megnyomása után minden korábbi beállítás törlődik a mesterkód kivételével. c) Az alaphelyzetbe való visszaállítás kb. 2,5 percig tart, ezt az időt a sárga LED gyors villogásokkal jelzi. A KÓDZÁR GYÁRI BEÁLLÍTÁSAI PROGRAMOZÁSI HELY MEGNEVEZÉSE FUNKCIÓ / ALAPÉRTELMEZETT ÉRTÉK 0 1 Mester kód gyári beállítás, nem alapértelmezett érték* 0 2 Super User kódok üres beállítást igényel 0 3 Általános felhasználói kód 1 üres beállítást igényel 0 4 Általános felhasználói kód 2 üres beállítást igényel 1 0 Felhasználói kódok és kártyák (OUTPUT 1) 2 0 Felhasználói kódok és kártyák (OUTPUT 2) üres beállítást igényel üres beállítást igényel 4 0 Vendég kódok üres beállítást igényel 4 1 Kényszer kód O/P 1 üres beállítást igényel 4 2 Kényszer kód O/P 2 üres beállítást igényel 5 1 OUTPUT 1 üzemmód Idő = 5 másodperc, impulzus 5 2 OUTPUT 2 üzemmód Idő = 5 másodperc, impulzus 5 5 Rendszer valós idő üres beállítást igényel 5 6 Start & Stop idő üres beállítást igényel 6 0 Jelszóvédelem- és zárolás kód = 1, 10 érvénytelen kód / kártya bevitele esetén 60 másodperces kitiltás 7 0 Felhasználói kód beviteli forma kód = 2, kézi beviteli mód 7 1 Hangjelzés ki vagy bekapcsolása kód = 1, hangjelzés BE 7 2 OUTPUT 1 működés jelzése kód = 1 másodperc, hangjelzés BE 7 3 Készenléti LED villogás ki vagy bekapcsolása kód = 1, villogás BE 8 0 Kényszerített ajtónyitás jelzés kód = 0, figyelmeztetés nincs engedélyezve 8 1 Ajtókitámasztás jelző kód = 0, figyelmeztetés nincs engedélyezve 9 0 Kilépési késleltetés figyelmeztetése kód 1 = 0, azonnali, nincs késleltetés kód 2 = 1, kapcsolás figyelmeztetés 17

18 nélkül 9 1 Ajtónyitás jelző és időzítő kód = 0, riasztó O/P nincs engedélyezve 9 2 Wiegand kimeneti mód kód = 1, nincs engedélyezve 9 3 Wiegand kimenete formátuma kód = 1, 26-Bit 9 4 Működési mód kód = 0, kódzár mód Megjegyzés: A as DAP kód és a es reset kód megváltoztatására nincs lehetőség. 18

19 MESTER KÓD PROGRAMOZÁSI HELY 01 (1) Programozási hely (2) Mester Kód A mesterkód az a kód, melynek segítségével a rendszert programozási üzemmódba állíthatjuk. Ez a kód nem alkalmas az elektromos zár működtetésére. A mesterkód 4-8 karakterből állhat. Az új mesterkód bevitele és a megerősítés után a régi mesterkód helyét automatikusan átveszi az új. A mesterkód egyben a csatlakozási kód is a kódzár és a rendszer opcionális vezérlője között osztott azonosítású üzemmód esetén. (3) Jóváhagyás Nyomjuk meg a #-et egyszer, 2 sípolás jelzi a belépést Példa: Mesterkód beállítása ra: SUPER USER KÓD PROGRAMOZÁSI HELY 02 A Super User kódnak két funkciója van: egyrészt működtetheti a kódzárat blokkolt állapotban, vagy átállíthatja a működést blokkolt vagy normál üzemmódra. (1) Programozási hely (2) Super User Kód A Super User kód 4-8 karakterből állhat. Új Super User kód megadása után az új kód helyettesíteni fogja a régit. (3) Jóváhagyás 19

20 Példa: Nyomjuk meg a #-et a) Super User kód beállítása ra: b) Super User kód memóriából való törléséhez csak adja meg a programozási helyet és nyomja meg a # gombot: A SUPER USER KÓD MŰKÖDÉSE ÉS FUNKCIÓI 1) Az OUTPUT 1 és 2 működése A Super User kód ugyanúgy működik, mint a normál felhasználói kód. Csak adja meg a kódot a megfelelő kimenet számával. A Super User kódot a működő kimenet időzítőjének azonnali újraindításához is használhatjuk. Super User által vezérelt választható funkciók Output 1-hez Az Output 1 kezelése mellet a Super User Kód továbbá használható a választható funkciók beállításhoz Output 1-hez felhasználóbarát és a biztonság fokozása érdekében. A Super User kód és a Kilépés gomb kivétel minden rendszer hiba vagy blokkolás esetén; mindkettővel nyitható az ajtó bármikor biztonsági okokból.. 2) Felhasználói kódok felülírása az 1-es kimenetnél A Super User kódot normál felhasználók kódjainak illetve kártyáinak blokkolására is használhatjuk az 1- es kimenetnél (általában elektromos záraknál). Ezzel tovább növelhető a beléptető rendszer biztonsági szintje, például a munkaidő végén, vagy ha nincs senki a házban. Amíg az 1-es kimenet blokkolás alatt áll, a felhasználói kódok és kártyák érvénytelenek. A blokkolási funkciót a Start/Stop módban lehet beállítani az alábbi kód megadásával: MEGJEGYZÉS: Az ajtó nyitott állapotban van, míg ez a funkció aktív. Az Output 1 LED (zöld) világít. Ne felejtse el kikapcsolni ezt a funkciót használat után, mert ebben az állapotban az ajtó nyitva van. Valamint a rendszer elutasítja a 3-as és 4-es választható funkció beállítását, amíg a Felülírás funkció érvényes. Ez a funkció minden üzembiztos elektromos zárhoz alkalmazható. N.C.-s elektromos zár tápot igényel, hogy a nyitott állapotot fenntartsa. Mindig nagy áramot vesz fel, ha működésbe lép és a zárnak sérülést okozhat. Ez a funkció nem ajánlott az N.C.-s elektromos záraknál. 20

21 3) Időzített Napi Blokkolás szüneteltetése Output 1-hez (A blokkolás ideiglenes tiltása) Az időzített blokkolás beprogramozható Output 1-hez napi kezdési és befejezési idővel. A funkció ideiglenesen kikapcsolható, ha szükséges; például ha az egyik dolgozó túlóra miatt már a korlátozott időben hagyná el a munkahelyét. A következő kód beírásával a fenti opció ki- és bekapcsolható, amit mindenképpen a blokkolt időszak előtt kell megtenni. Megjegyzés: Az Blokkolás LED (piros) világít korlátozás idején és elkezd villogni ha ideiglenesen szüneteltetjük ezt a funkciót. További információt talál: Programozási hely 55 & 56 4) Az összes felhasználó kód és EM kártya blokkolása Output 1-hez (Kézi Hozzáférés-tiltás) A kódzár biztonságának fokozása érdekében a tulajdonos le tudja állítani a kódzárat munkaidő után, vagy amikor már senki nem tartózkodik az épületben. Az Output 1 ilyen esetben le van tiltva és az összes Felhasználó Kód / Kártya érvénytelenné válik és elutasításra kerül. A következő kód beírásával a fenti opció ki- és bekapcsolható. Megjegyzés: Az Output 1 blokkolt állapotában az ajtó zárva van és az Blokkolás LED (piros) világít. A tiltás minden Felhasználó Kódra és EM Kártyára vonatkozik Output 1-en. KÖZÖS FELHASZNÁLÓI KÓDOK OUTPUT 1-EN ÉS 2-N (PROGRAMOZÁSI HELY 03 & 04) A közös felhasználói kód növeli a rendszer biztonságát. A közös felhasználói kód a beléptető rendszer biztonságának növelése érdekében kártya + közös kód kombinációban működik. További részleteket lásd a 10-es és a 20-as programozási helynél. MEGJEGYZÉS: A közös kód önmagában nem működteti az 1-es kimenetet. (1) Programozási hely -- programozási hely tárolja a közös felhasználói kódot Output 1-en -- programozási hely tárolja a közös felhasználói kódot Output 2-n (2) Közös Felhasználói Kódok A Közös Felhasználói kód 4-8 karakterből állhat. Új Felhasználói Kód megadása után az új kód helyettesíteni fogja a régit. 21

22 (3) Jóváhagyás Nyomjuk meg a #-et Példa: a) Közös Felhasználói kód beállítása re: b) Super User kód memóriából való törléséhez csak adja meg a programozási helyet és nyomja meg a # gombot: KÓDOK ÉS KÁRTYÁK FELVÉTELE OUTPUT 1 ÉS 2-RE PROGRAMOZÁSI HELY 10 & 20 Az 2 kimenet működtetéséhez összesen 1100 felhasználói kód és/vagy kártya használható. (1) PROGRAMOZÁSI HELYE 1-es csoport 1000 Felhasználó Kód / Kártya Output 1-en - 2-es csoport 100 Felhasználói Kód / Kártya Output 2-n (2) FELHASZNÁLÓ TÍPUS KIVÁLASZTÁSA további információkat lásd a 10. oldalon - csak kártya 125Khz Proximity EM Kártya - csak felhasználói kód 4-8 számjegy - kártya + másodlagos felhasználói kód lásd Megjegyzés (a) - kártya + közös kód lásd Megjegyzés (b) - felhasználói kód és/vagy kártya törlése kiválasztott felhasználói azonosítóról lásd Megjegyzés (c) - Összes kód és kártya törlése a kiválasztott programozási helyen. Az adott programozási hely és a tárolt adatok függvényében ez néhány másodperctől akár egy percig is eltarthat. A részletekért lásd az alábbi programozási példát. (3) FELHASZNÁLÓ SORSZÁMA - Az 1-es csoportban 1000 felhasználói kódot illetve kártyát lehet megadni. (Output 1) - A 2-es csoportban 100 felhasználói kódot illetve kártyát lehet megadni (Output 2) (4) KÁRTYA / FELHASZNÁLÓI KÓD Olvassuk le az EM Kártyát vagy üssük be a Felhasználói Kódot, hogy hozzárendeljük 1-1 Felhasználói ID-hoz. 22

23 (5) JÓVÁHAGYÁS Nyomjuk meg a #-et, 2 sípolás jelzi az adatbevitel sikerességét MEGJEGYZÉS: (a) A Másodlagos Felhasználói Kód a Kártya után programozzuk be. Ez lehet egy egyénre szabott felhasználói kód minden kártyához vagy egy kód használható többszörösen is több kártyához. (b) A Közös Felhasználói Kártyát Output 1-hez és 2-höz először a 3-as és a 4-es programozási helyhez rögzítettük. Nem szükséges újra beütni a kódot, a kódzár automatikusan fogja olvasni a kártyát. (c) Egy Felhasználói Kód vagy Kártya törölhető (ha pl. a kártya elveszett), mégpedig úgy, hogy begépeljük a kártya ID-ját. Ha egy meglévő kártyát szeretnénk törölni, csak olvassuk be még egyszer a kártyát, ebben az esetben nem lesz szükség az ID-ra. Ez módszer ugyanúgy érvényes (1) Csak kártya, (2) Kártya + Másodlagos Felhasználói Kártya és (3) Kártya + Közös Felhasználói Kártya esetén is. PÉLDÁK KÓDZÁR EGYSZERŰ PROGRAMOZÁSA 1) PÉLDA 1 CSAK EM KÁRTYA i) Programozás (a) A kártyát Output 1 kezelésére programozzuk (b) Csak EM kártya (c) Adjuk meg a kártya sorszámát, jelen esetben a 001 ID az 1-es csoportban (d) Helyezzük a kártyát közel az olvasóhoz, egy sípolás jelzi vissza a leolvasást (e) Nyomjuk meg # gombot a kártyahozzáadás véglegesítéséhez, 2 sípolás jelzi, hogy a művelet sikeres volt ii) Üzemmód (a rendszer normál üzemmódban) (a) Olvassuk le az EM kártyát. 2 sípolás jelzi, hogy a kártya sikeresen olvasható és Output 1-en aktív 2) PÉLDA 2 CSAK PRIVÁT FELHASZNÁLÓI KÓD i) Programozás (a) A Privát Felhasználói Kódot Output 2 kezelésre programozzuk (b) Csak Privát Felhasználói Kártya (c) Adjuk meg a kártya sorszámát, jelen esetben a 001 ID az 2-es csoportban (d) Üssük be a privát Felhasználói Kódot a tárolási helyre (e) Nyomjuk meg # gombot a kód eltárolásához, 2 sípolás jelzi, hogy a művelet sikeres volt. 23

24 ii) Üzemmód (a rendszer normál üzemmódban) (a) Üssük be a Privát Felhasználói Kódot (b) Nyomjuk meg a # gombot, Output 1 aktiválódik 3) PÉLDA 3 EM KÁRTYA + MÁSODLAGOS FELHASZNÁLÓI KÓD i) Programozás (a) A Kártya Output 1 kezelésre lett programozva (b) EM Kártya + Másodlagos Felhasználói Kártya (c) Adjuk meg a kártya sorszámát, jelen esetben a 003 ID az 1-es csoportban (d) Helyezzük a kártyát közel az olvasóhoz, egy sípolás jelzi vissza a leolvasást (e) Üssük be a Másodlagos Felhasználói Kódot a kártya leolvasása után (f) Nyomjuk meg # gombot a Kártya + Másodlagos Felhasználói Kód eltárolásához, 2 sípolás jelzi, hogy a művelet sikeres volt ii) Üzemmód: (a rendszer normál üzemmódban) (a) Olvassuk le az EM Kártyát. 2 sípolás jelzi a leolvasást, majd 30 másodpercünk van, hogy beüssük a Felhasználói Kódot, a sárga LED folytonosan villog (b) Üssük be a Másodlagos Felhasználói Kódot (c) Nyomjuk meg a # gombot, Output 1 aktiválódik 4) PÉLDA 4 EM KÁRTYA + KÖZÖS FELHASZNÁLÓI KÓD i) Programozás (a) A Kártya Output 1 kezelésre lett programozva (b) EM Kártya + Közös Felhasználói Kártya (c) Adjuk meg a kártya sorszámát, jelen esetben a 003 ID az 1-es csoportban (d) Helyezzük a kártyát közel az olvasóhoz, egy sípolás jelzi vissza a leolvasást. [Nem szükséges most beütni a Közös Felhasználói Kódot, de kell hogy legyen egy Közös Felhasználói Kód már rögzítve a 3-as Programozási helyre (vagy Output 2 esetén a 4-esre).] (e) Nyomjuk meg # gombot a Kártya eltárolásához, 2 sípolás jelzi, hogy a művelet sikeres volt 24

25 ii) Üzemmód: (a rendszer normál üzemmódban) (a) Olvassuk le az EM Kártyát. 2 sípolás jelzi a leolvasást, majd 30 másodpercünk van, hogy beüssük a Közös Felhasználói Kódot, a sárga LED folytonosan villog (b) Üssük be a Közös Felhasználói Kódot (ez az a szám, amit az előző példánál már a 3- as programozási helyre programoztunk) (c) Nyomjuk meg a # gombot, Output 1 aktiválódik 5) PÉLDA 5 FELHASZNÁLÓI KÓD ÉS/VAGY EM KÁRTYA TÖRLÉSE (O/P 1 VAGY 2) i) Felhasználói Kód vagy egy elveszett EM Kártya törlése (a) Üssük be a Felhasználói Csoport számát, amihez a kártya tartozik, 10 az 1-es csoporthoz, 20 a 2-es csoporthoz (b) Üssük be 5 -öt, ez az általános kód a törléshez (c) Üssük be a Felhasználó ID-t, ami tárolta a Felhasználói Kódot, az elveszett EM Kártyát vagy az EM Kártya + Felhasználói Kódot (d) Nyomjuk meg # gombot. 2 sípolás jelzi a helyes adatbevitelt, valamint hogy az adott Felhasználói ID-ról törölve lett a Kód és/vagy Kártya ii) EM Kártya törlése (a) Üssük be a Felhasználói Csoport számát, amihez a kártya tartozik, 10 az 1-es csoporthoz és 20 -as a 2-es csoporthoz (b) Üssük be 5 -öt, ez az általános kód a törléshez (c) Olvassuk le az EM Kártyát. 1 sípolás jelzi a leolvasást. A kártya leolvasásával történő törlés csak akkor érvényes, ha a kártyához hozzá volt rendelve működő Közös Felhasználói Kód vagy Másodlagos Felhasználói Kód (d) Nyomjuk meg a # gombot. 2 sípolás jelzi a helyes adatbevitelt. Az EM Kártya a hozzá tartozó Felhasználói ID-ról törölve lett. A Felhasználói ID begépelése nem szükséges. 6) PÉLDA 6 EGÉSZ FELHASZNÁLÓI CSOPORT TÖRLÉSE Egy egész felhasználói csoport, beleértve minden Kódot és Kártyát törölhető az alábbi parancssorral. (a) Az 1-es Felhasználói Csoport 10 ki van választva törlésre ( 20 a 2-es csoporthoz) (b) Üssük be az általános kódot a Csoport Törléshez,

26 (c) Hagyjuk jóvá a törlést a # gomb megnyomásával. Minden 1-es csoporthoz tartozó Kód és Kártya törlésre került. Ez eltarthat akár 1 másodperctől egy percig is az eltárolt adat mennyiségétől függően. a) Adja meg a kódot (a 8321 csak példa) b) Nyomja meg a # gombot a memóriában való tároláshoz, 2 sípszó jelzi a művelet sikerességét 7) PÉLDA 7 FENYEGETÉS JELENTÉSE EM KÁRTYA HASZNÁLATÁVAL A kényszer kódok elsődleges felhasználói kódok a rendszerben. Az EM kártya + Másodlagos Felhasználói Kártya vagy EM kártya + Közös Felhasználói Kártya üzemmódban használhatjuk őket Másodlagos Felhasználói Kártya vagy Közös Felhasználói Kártya helyettesítésére, mellyel jelezni tudunk kényszer riasztás esetén. Programozás nem szükséges. A rendszer automatikusan rendelkezik ezzel a funkcióval, ha előzőleg lett megadva kényszer kód. Üzemmód: (ha a rendszer normál üzemmódban van) (a) Olvassuk le az EM kártyát. 2 sípolás jelzi, hogy a kártya sikeresen le lett olvasva, majd 30 másodperces várakozási idő van megadva a kényszer kód beírásához, eközben a sárga LED villog. (b) Üssük be a kényszer kódot a megfelelő kimenethez (a kódot a 41-es és 42-es programozási helyen tudjuk beprogramozni Output 1-hez, vagy 2-höz.) (c) Hagyjuk jóvá a # gombbal. Az aktuális Output aktiválódik normál üzemmódban, és a kényszer kimenet szintén aktiválja a kényszer esemény jelentését a riasztórendszer felé. Megjegyzés: A kényszer esemény nem jelenthető ha az üzemmód csak EM kártya üzemmódra van állítva. Mindenképpen a kényszer kódot kell közvetlenül beütni az EM kártya helyett ha kényszer eseményt szeretnénk jelenteni. 26

27 VENDÉG KÓDOK (CSAK AZ 1-ES KIMENETHEZ) PROGRAMOZÁSI HELY 40 A vendég kódok korlátozott ideig működő felhasználói kódok Output 1-hez programozva, többnyire elektromos zárak beléptető rendszereknél. Egyszeri belépésre vagy időkorlátos belépésre programozhatók. A vendég kódok használat után illetve az időkorlát eltelte után automatikusan törlődnek. (1) Programozási hely (2) Vendég Kód Maximum 50 vendég kód tárolható a készülékben, mely kód egy kétszámjegyű sorszám 01-től 50-ig. Összes vendég kód törlése a 40-es programozási helyről. További részletekért lásd a Programozási Példa részt. (3) Érvényességi idő Ez a kód két karakterből áll, és a felhasználhatóság idejét jelzi. Egyszeri belépésre jogosító kód Az egyszeri belépésre jogosító kód nem rendelkezik időkorláttal, de csak egy alkalommal használható. Használat után automatikusan törlődik a rendszerből Időkorlát órában megadva A vendég kódhoz programozható időkorlát 1 és 99 óra között mozoghat, melyet egy két karakterből álló szám jelez, amely 01 és 99 között lehet. Az időkorlát lejártával a vendég kód törlődik a rendszerből. (4) Vendég kódok A vendég kódok 4-8 karakterből állhatnak kézi beállítás esetén. A vendég kód karakterszámának meg kell egyeznie a mesterkódéval. A vendég kóddal nem lehet beállítást módosítani a kényszer kimeneten. Amikor új vendég kódot ad meg a régi helyett, a régi automatikusan kicserélődik. MEGJEGYZÉS: A készülék újraindításával minden vendég kód törlődik. (5) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a helyes adatbevitelt. 27

28 Példák: 1. példa: Egyszeri belépésre jogosító as Vendég Kód felvétele (a) Vendég kód programozási helye, (b) 1-es vendég, (c) Egyszeri belépésre jogosító kód, (d) Kód, (e) Érvényesítés 2. példa: 3 órás belépésre jogosító 1378-as Vendég Kód felvétele (a) Vendég kód programozási helye, (b) 2-es vendég, (c) 3 órára érvényes kód, (d) Kód, (e) Érvényesítés 3. példa: 02-es Vendég Kód törlése (a) Vendég kód programozási helye, (b) 2-es vendég (c) Érvényesítés 4. példa: Összes vendégkód törlése a 40-es programozási helyen (a) Vendég kód programozási helye, (b) Összes vendég (c) Érvényesítés 28

29 KÉNYSZER KÓDOK (OUTPUT 1 & 2) PROGRAMOZÁSI HELY 41 & 42 A kényszer kódok arra az estre vannak előprogramozva, hogy egy személy vészhelyzet esetén a kódzárat használva tudjon jelzést adni. A kényszer kódok normál felhasználói kódként üzemelnek Output 1-hez és 2-höz, de mindenféle külső jelzés nélkül aktiválják a Kényszer Output-ot. A felhasználó abban az esetben ha kényszerítve van az ajtó nyitására, lehetősége van a kényszer kód beütésével vészhelyzetet jelenteni a biztonsági rendszer felé, ha az csatlakoztatva van (például egy auto-tárcsázó rendszerhez). Megjegyzés: A kényszer kódok mindig érvényesek. Nincsenek szabályozva semmilyen korlátozás által. (1) Programozási hely - Kényszer kódok Output 1-hez - Kényszer kódok Output 2-höz (2) Kényszer kód azonosítók - 50 kényszer kód azonosító adható meg Output 1-hez - 10 kényszer kód azonosító adható meg Output 2-höz - Összes kényszer kód törlése az össze választott programozási helyről. További részletekért lásd a Programozási Példa részt. (3) A kényszer kódok 50 és 10 kényszer kód programozható az Output 1-hez és 2-höz. Minden kétjegyű ID-t tárol a rendszer, amikor új kód kerül rögzítésre ugyanahhoz az ID-hoz, akkor a régi automatikusan törlődik. A kényszer kódok 4-8 karakterből állhatnak kézi beállítás esetén. A vendég kód karakterszámának meg kell egyeznie a mesterkódéval. Mindig olyan kényszer kódot adjuk meg, ami könnyen megjegyezhető pánik esetén is. Erősen ajánlott, hogy a kényszer kód egy számjegyben térjen el a napi szinten használt kódtól. Például: Felhasználói kód , akkor a kényszer kód legyen vagy A vendég kóddal nem lehet beállítást módosítani a kényszer kimeneten. A kényszer kódot szintén használhatjuk a Másodlagos Felhasználói Kód vagy Közös Felhasználói Kód helyettesítésére vészhelyzet esetén jelentésre. (4) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres adatbevitelt. 29

30 Példák: 1. példa: Kényszer kód beállítása re Output 1-hez (a) Kényszer kód Output 1-hez, (b) Kényszer kód ID, (c) Kényszer kód, (d) Érvényesítés 2. példa: Kényszer kód beállítása ra Output 2-höz (a) Kényszer kód Output 2-höz, (b) Kényszer kód ID, (c) Kényszer kód, (d) Érvényesítés 3. példa: 01-es kényszer kód törlése Output 1-ről (a) Kényszer kód Output 1-hez, (b) Kényszer kód ID, (c) Érvényesítés 4. példa: Összes kényszer kód törlése a 41-es programozási helyen (b) 41-es csoport, (b) Összes vendég törlése parancs (c) Érvényesítés A KÉNYSZER KÓD ÜZEMELÉSE ÉS FUNKCIÓJA A kényszer kód két funkciót aktivál, amikor begépeljük a kódzáron. Aktiválja a Kényszer kimenetet és egy időben aktiválja a relét is Output 1-hez vagy 2-höz, pont mint egy normál Felhasználói Kód. A kényszer kód mindig aktiválja a kimeneti relét a hozzátartozó csoportban, viszont nem de-aktiválja a kényszer kimenetet. Erre csak a normál Felhasználói kód vagy kártya, vagy egy Super User kód alkalmas. Páldául: Üssük be az 1-es csoport es kényszer kódját (Output 1): ---- A kényszerkimenet aktiválódik (GND-re vált) és az Output 1 relé aktiválódik Üssük be az 1-es csoport es kódját újra (Output 1): aktiválódik A kényszerkimenet aktív marad (GND-re vált) és az Output 1 relé újra Üssünk be egy normál Felhasználói kódot (például: 1369 normál kód Output 1-hez): ---- A kényszerkimenet kikapcsol, de az Output 1 relére a kód most nincs hatással. 30

31 VÉSZJELZÉS EM KÁRTYA ÜZEMMÓDBAN A kényszer kódok elsődleges felhasználói kódok a rendszerben. Az EM kártya + Másodlagos Felhasználói Kártya vagy EM kártya + Közös Felhasználói Kártya üzemmódban használhatjuk őket Másodlagos Felhasználói Kártya vagy Közös Felhasználói Kártya helyettesítésére, mellyel jelezni tudunk kényszer riasztás esetén. Programozás nem szükséges. A rendszer automatikusan rendelkezik ezzel a funkcióval, ha előzőleg lett megadva kényszer kód. Üzemmód: Vegyük a es kényszerkódot példának (a) Olvassuk le az EM kártyát. 2 sípolás jelzi, hogy a kártya sikeresen le lett olvasva, majd 30 másodperces várakozási idő van megadva a kényszer kód beírásához, eközben a sárga LED villog. (b) Üssük be a es kényszer kódot az 1-es kimenethez (c) Hagyjuk jóvá a # gombbal. Az 1-es Output aktiválódik normál üzemmódban, és a kényszer kimenet szintén aktiválja a kényszer esemény jelentését a riasztórendszer felé. Megjegyzés: A kényszer esemény nem jelenthető ha az üzemmód csak EM kártya üzemmódra van állítva. Mindenképpen a kényszer kódot kell közvetlenül beütni az EM kártya helyett ha kényszer eseményt szeretnénk jelenteni. AZ OUTPUT 1 MŰKÖDÉSI MÓDJAINAK BEÁLLÍTÁSA PROGRAMOZÁSI HELY 51 & 52 A kódzáron található három relé kimenet start/stop vagy időzítő üzemmódban működhet. Egy vagyonvédelmi rendszer részeként élesítés/hatástalanítás funkciót is elláthat, továbbá ipari automatizálási rendszerek vezérlésére is képes. Az időzítés maximális értéke másodperc lehet (több mint 24 óra). (1) Programozási hely -- programozási hely Output 1-hez -- programozási hely Output 2-höz (csak DK-2822A) (2) Kimenet működési módja és időzítése - Start / Stop üzemmód (kapcsoló) A 0 Start / Stop módra állítja a kimenetet. A kimenet start /stop üzemmódban úgy működik, hogy a kód bevitele és/vagy kártya olvasása után az ajtó addig marad nyitva, amíg újra meg nem történik az azonosítás. 31

32 - Időzített nyitás (alapértelmezett érték 5 másodperc) A kimenet időzített üzemmódba állítható az időzítés idejének megadásával, mely másodperc lehet. A kimenet az idő lejártával automatikusan visszaáll normál üzemmódba. (3) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres adatbevitelt. IDŐZÍTÉS TÖRLÉSE SUPER USER KÓDDAL Az kimeneti időzítés bármikor törölhető Super User kóddal a lejárati idő előtt. Példa: OUTPUT 1 időzítő újraindítása: OUTPUT 2 időzítő újraindítása: RENDSZERIDŐ BEÁLLÍTÁSA PROGRAMOZÁSI HELY 55 A 24 órás rendszeridő beállítása lehetővé teszi, hogy a kimeneti reléhez a tiltás funkció kezdeti és befejezési idejét beállítsuk. Nincs szükség a rendszeridő beállítására ha a napi start-stop tiltás az 56-os programozási helyen nincs engedélyezve. (1) Programozási Hely (2) Valós idő (3) Jóváhagyás - Az engedélyezett formátum 00:00 23:59 Az idő 24 órás formátumban adható meg, az első két számjegy az órát, míg a második két számjegy a percet jelöli. A másodperc mindig 00-ról indul. Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres beállítást, innentől az óra elkezdi számolni a 24 órát, az előbb beállított valós idő szerint. Példa: a) Állítsuk be az időt reggel 10:30 -ra - b) Állítsuk be az időt délután 6:45 -re - 32

33 FONTOS MEGJEGYZÉS 1) Áramkimaradás esetén a valós idő törlődik, így a valós időhöz időzített tiltások elvesznek. Mindenképpen szükséges a rendszeridő újraprogramozása. 2) A kódzár 3 gyors sípolás / 5 másodperces folyamatos jelzéssel figyelmeztet az áramkimaradásra, egészen addig amíg a rendszeridőt újra nem programozzuk. 3) Nem fog a készülék áramkimaradásról figyelmeztetni ha az 56-os programozási helyen a Start/Stop idő nem lett beprogramozva. 4) Javasolt a rendszeridőt 3-6 havonta újra beállítani, hogy az mindig pontos legyen; vagy ha eltérés figyelhető meg. START/STOP IDŐ BEÁLLÍTÁSA NAPI KORLÁTOZÁSHOZ PROGRAMOZÁSI HELY 56 A kódzáron beállíthatunk egy kezdeti és egy befejezési időpontot is, ami napról napra meg fog újulni, egészen addig, amíg ezt a beállítást nem töröljük. Ez a funkció csak abban az esetben működik ha az 55-ös programozási helyen beállítottuk a rendszeridőt. Biztonsági okokból a Kilépés gomb mindig érvényes. Az ajtózár (Output 1-gyel vezérelve) nyitható gombbal bármikor, bármilyen korlátozás idején. (1) Programozási Hely (2) Kezdési idő - Állítsuk be a korlátozási idő kezdetét. Megengedett formátum :59 Az idő 24 órás formátumban adható meg, az első két számjegy az órát, míg a második két számjegy a percet jelöli. A másodperc mindig 00-ról indul. (3) Befejezési idő - Állítsuk be a korlátozási idő végét. Megengedett formátum :59 33

34 Az idő 24 órás formátumban adható meg, az első két számjegy az órát, míg a második két számjegy a percet jelöli. A másodperc mindig 00-ról indul. (4) Jóváhagyás Nyomjuk meg a # gombot. 2 sípolás jelzi a sikeres beállítást. Programozási és Kezelési példák (i) A kezdeti és befejezési idő beállítása a) Állítsuk be a korlátozási időtartamot ma délután 12:30-tól ma délután 1:30-ig (ebédidőre): b) Állítsuk be a korlátozási időtartamot ma este 6:30-tól holnap reggel 8.15-ig: Megjegyzés: 1) Az idő 24 órás formátumban adható meg. Megengedett formátum 00:00 23:59 2) Ha a beírt értékek sorrendje Kisebb majd a Nagyobb a korlátozás idejére akkor a korlátozás elkezdődik és véget is ér ugyanazon a napon. Lásd a) példa. 3) Ha a beírt értékek sorrendje Nagyobb majd a Kisebb a korlátozás idejére akkor a korlátozás az adott napon kezdődik és a következő napon ér véget. Lásd b) példa. 4) A kódzár nem engedélyezi, hogy a két érték azonos legyen. (ii) A korlátozás törlése Töröljük az időbeállítást a teljes funkció megszüntetéséhez (iii) Megjegyzés: Az időkorlátozás kézi szüneteltetése Az időkorlátozás ideiglenesen szüneteltethető ha szükséges; túlórázó kolléga esetén. Az időkorlátozás manuálisan is szüneteltethető a Super User kóddal a korlátozott időintervallum kezdete előtt vagy akár közben is. A szüneteltetés kapcsolható, így nem befolyásolja a rendszer valód idejét. --- Korlátozás szüneteltetve (piros LED villog) --- Korlátozás visszakapcsolva (piros LED világít) A Korlátozás LED (piros) villog ha funkció szüneteltetve van; világít ha vissza van kapcsolva. (iv) Ajtó nyitása Super User kóddal bármikor A Super User kód minden időben érvényes, még a korlátozott időintervallumban is. Ez a funkció nem befolyásolja a rendszer valós idejét. --- Az ajtó nyitva 34

35 BIZTONSÁGI ÉS ZÁROLÁSI FUNKCIÓ PROGRAMOZÁSI HELY 60 (1) Programozási Hely (2) Kizárás Módja A funkciót számokkal lehet beállítani; a beállításról a következőkben olvashat sikertelen azonosítási kísérlet után a kódzár 60 másodpercen keresztül van zárolva. (alapértelmezett beállítás) sikertelen azonosítási kísérlet után a kódzár aktiválja a kényszer kimenetet és átkapcsol GND-re. Ez az üzemmód megszűntethető az 1-es csoport bármely kódjával vagy kártyájával. (3) Jóváhagyás --- A kódzár 5-10 sikertelen kísérlet után 15 percre zárolja magát. A Super User kódjának segítségével ki lehet lépni a zárolt állapotból. Példa: kilépés zárolt állapotból Ez a beállítás kikapcsolja a zárolási biztonsági funkciót. Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres adatbevitelt. FELHASZNÁLÓI KÓD BEVITELÉNEK MÓDJA AUTO VAGY KÉZI PROGRAMOZÁSI HELY 70 (1) Programozási Hely (2) Bevitel Módja Két módszer van a felhasználói kódok bevitelére. Az EM kártyák mindig automatikus beviteli módban vannak, az itt beállítottak nem befolyásolják azokat. --- Automata beviteli mód Automata beviteli módban az azonosítás során nem kell a # gombot használni. Automata beviteli módban a felhasználói kódok hosszának meg kell egyeznie a mester kód 35

36 hosszával. A mester kódéval nem megegyező hosszúságú kódok érvénytelenek lesznek. Ez a beállítás a forgalmas belépési pontoknál hasznos. --- Kézi beviteli mód (alapértelmezett) A kézi beviteli mód esetén a kód bevitelének végén mindig meg kell nyomni a # gombot. Ebben az esetben a felhasználói kódok szabadon lehetnek 4-8 számjegy hosszúságúak. A manuális kódbevitel növeli a biztonságot. (3) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres adatbevitelt. HANGJELZÉSEK KI- ÉS BEKAPCSOLÁSA PROGRAMOZÁSI HELY 71 (1) Programozási Hely (2) Hangjelzés: Hangjelzések ki- és bekapcsolása A hangjelzés a kezelő hangjelzéseit tartalmazza. Sikeres azonosítás esetén 1 sípszó, sikertelen azonosítás esetén pedig 5 sípszót hallunk. Megjegyzés: A figyelmeztető és bekapcsolási jelzéseket az itt beállítottak nem befolyásolják. --- Hangjelzés BE (alapértelmezett) Minden hangjelzés be van kapcsolva. A hangjelzések az azonosításkor történő visszajelzést egészítik ki egy kártya és/vagy kód megadása után. --- Hangjelzés KI (3) Jóváhagyás Minden hangjelzés ki van kapcsolva. Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres adatbevitelt. 36

37 KIMENET VEZÉRLÉS HANGJELZÉSE PROGRAMOZÁSI HELY 72 (1) Programozási hely (2) Jelzés módja: Kimenet vezérlés hangjelzése A hangjelzés módja visszajelzést ad a felhasználónak a kimenet működéséről. A hangjelzésnek két típusa van. A hangjelzés ki van kapcsolva, ha a kódzár 71-es programozási helyén található hangjelzés opció is ki van kapcsolva. Megjegyzés: Többállomásos rendszernél ez a funkció csak azt a kódzárat érinti, amelyik vezérelve van, nem automatikusan mindegyikhez. --- Nincs hangjelzés A kimeneti vezérlés hangjelzése kikapcsolt állapotba kerül, viszont ez nem befolyásolja a normál hangjelzéseket másodperces hosszú sípszó (alapértelmezett) 1 másodperces sípszó szólal meg, amikor az OUTPUT 1 kimenetet azonosítással vagy kilépés gombbal aktiválja a felhasználó. Ez a beállítás akkor lehet hasznos, ha az elektromos zár nem ad hangot működés közben rövid sípszó (3) Jóváhagyás 2 rövid sípszó jelzi a sikeres kártya és/vagy kód bevitel esetén az OUTPUT 1 aktiválását. Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. FÉNYJELZÉSEK KI- ÉS BEKAPCSOLÁSA PROGRAMOZÁSI HELY 73 (1) Programozási Hely (2) Fényjelzés: Készenléti állapot fényjelzése 37

38 Egyes felhasználók zavarónak találhatják a készülék készenléti állapotának fénnyel való jelzését (sárga lámpa felvillanása). Ezen a programozási helyen ki- vagy be lehet kapcsolni ezt a fényjelzést. --- Fényjelzés BE (alapértelmezett) Az állapot LED (sárga) időnként felvillan a készenléti állapot alatt, ezzel mutatva a rendszer állapotát normál működés esetén. --- Fényjelzés KI A készenléti állapot sárga lámpával való jelzésének kikapcsolása. Ez a beállítás nem befolyásolja a többi működési állapot fénnyel való jelzését. (3) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. AJTÓ KÉNYSZERÍTETT NYITÁSÁNAK FIGYELMEZTETÉSE/IDŐZÍTÉSE PROGRAMOZÁSI HELY 80 (1) Programozási Hely (2) Kényszerített ajtónyitás jelző módok A kényszerített ajtónyitás jelző funkciók egy az ajtóra szerelt pozíció érzékelővel működnek (általában mágnes érzékelő). --- Kényszerített ajtónyitás jelző OFF (alapértelmezett) --- Kényszerített ajtónyitás jelző és riasztó engedélyezve & időzítve Az időzítőt beállíthatjuk másodpercre. A kódzár ebben az esetben generál egy figyelmeztető sípszót valamint aktiválja a riasztó kimenetet (terminál 12), ha az ajtó fel lett törve érvényes Felhasználói Kód/Kártya használata vagy a Kilépés gomb megnyomása nélkül. A sípolás és riasztás egészen addig fog tartani, amennyi időre az időzítő előzőleg be lett állítva. Ez bármikor megállítható az 1-es csoport bármelyik Kódjával/Kártyájával az idő lejárta előtt. Az ajtónyitás jelző módjai a) Az ajtó fel lett törve (kód/kártya vagy kilépési gomb nélkül) Figyelmeztetés & Riasztás b) Az ajtó kóddal/kártyával lett kinyitva Nincs Figyelmeztetés vagy Riasztás c) Az ajtó a kilépés gombbal lett kinyitva Nincs Figyelmeztetés vagy Riasztás (3) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. 38

39 AJTÓKITÁMASZTÁS JELZÉS ÉS KÉSLELTETÉS PROGRAMOZÁSI HELY 81 (4) Programozási Hely (5) Ajtókitámasztást jelző módok Ha valaki kinyitotta az ajtót és nem zárta vissza hosszabb ideig, mint az előre beállított késleltetési idő, akkor a kódzár ebben az esetben generál egy figyelmeztető jelzést addig, amíg az ajtót nem csukják vissza. A kódzár csak magát a sípszót aktiválja, riasztást nem. Ez a funkció egy ajtóra szerelt pozíció érzékelővel működik. --- Ajtókitámasztás jelző OFF (alapértelmezett) --- Ajtókitámasztás jelző figyelmeztetés engedélyezve/késleltetés A figyelmeztetést késleltetni másodpercig tudjuk. (6) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. 39

40 INTELLIGENS KILÉPÉS GOMB A KÓDZÁR EGYIK EGYEDÜLÁLLÓ FUNKCIÓJA A kódzárak többsége kizárólag a belépést ellenőrzi, de napjainkban ez már nem kielégítő, mi több, számos nyilvános helyen a távozás ellenőrzése szintén nagyon fontos lehet. Biztonsági okokból azonban a zárak és digitális kódzárak használata a távozás megakadályozására nem engedélyezett. Ide sorolhatók például a kórházak, óvodák, idősotthonok, élelmiszerüzletek, vészkijáratok, stb., ahol a tanárok, eladók és őrök feladata megakadályozni a váratlan távozásokat, bolti lopásokat vagy a vészkijáratok illetéktelen használatát. Az intelligens kilépés gombot be lehet programozni arra, hogy még az ajtó nyitása előtt figyelmeztesse az ügyeletest. Ez a gomb számos lehetőséget kínál, úgy mint programozható kilépés késleltetés, késleltetés figyelmeztetéssel. A kilépés késleltetéséhez a kimenetnek start/stop működésűnek kell lennie. A késleltetés figyelmeztetéssel funkciót a kimenet időzítéses üzemmódja esetén lehetséges. A kilépés gomb beállításit a 90-es programozási helyen végezhetjük el. A kilépés gombra programozott funkciók nem befolyásolják a rendszer működését. Biztonsági megfontolásból a kódzár kóddal, kóddal vagy kártyával való működtetése mindig előnyt élvez a kilépés gombbal szemben. Normál használat esetén nem szükséges a kilépés gombra felprogramozni ezt a funkciót, elég a gyári beállításon hagyni. HOL ÉS MIÉRT ÉRDEMES A TÁVOZÁST FELÜGYELNI Példák: ahol az intelligens kilépés gomb hasznosnak bizonyulhat Kórház Egyes páciensek nem hagyhatják el a kórtermet az orvos engedélye nélkül. A kilépés gomb segíthet felhívni az ápolók figyelmét az ajtóra, amikor megnyomják a kilépés gombot. További biztonságot növelő funkció az ajtó késleltetett nyitása. Óvoda A kisgyermekek nagyon aktívak, és az óvodán kívüli világot is szeretnék felfedezni. Emiatt szükséges a pedagógusok odafigyelése, hiszen szülői vagy pedagógusi felügyelet nélkül veszélyes lehet a gyermekek számára az óvoda elhagyása. A kilépés gomb késleltetéssel és figyelmeztető sípszóval hasznos lehet abban, hogy megelőzzük a gyermekek távozását még akkor is, ha a pedagógus éppen nem figyel. Idősotthon Az időseknek folyamatos felügyeletre és gondoskodásra van szüksége. Néhányuknak már rossz a memóriája, így megeshet, hogy elfelejtik a hazavezető utat, ha elmennek otthonról. A kilépés gomb késleltetéssel és figyelmeztető sípszóval már az ajtó kinyitása előtt figyelmezteti az ápolót. 40

41 Élelmiszerbolt Az élelmiszerboltok többségében egy időben csak egy vagy két eladó tartózkodik, általában a pénztárnál. Így, mialatt az eladó a vásárlók kiszolgálásával van elfoglalva a kasszánál, könnyen megtörténhet egy lopás. A kilépés gomb késleltetéssel és figyelmeztető sípszóval segíthet a bolti lopások megakadályozásában, hiszen a tolvajt már az ajtó nyitása előtt rajta lehet kapni a lopáson. Forgalmas átjáró Egy rövid várakozási idő a nyitás előtt fontos lehet egy forgalmas utcára nyíló ajtó esetén azért, hogy megakadályozzuk a nyíló ajtó miatt bekövetkező személyi sérülést. Az ajtó kinyitása előtt a kódzár sípszóval figyelmezteti az ajtó előtt elhaladó személyeket az ajtó nyílására. Vészkijárat A vészkijáratok nem a mindennapokban, hanem csak vészhelyzetek esetén használatosak, ezért általában zárva vannak, és őrök felügyelik azokat. A kódzár kilépés gombjára felprogramozható, hogy figyelmeztető sípszót halljunk az ajtó nyitását megelőzően, vagy ha az ajtó nyitva van a kilépési késleltetés lejárta után. Hasznos lehet az ügyeletes figyelmének felkeltéséhez. FIGYELMEZTETÉS Ne állítson be Kilépési Késleltetést, ha az ajtó fő célja az épület azonnali elhagyása. Mielőtt beállítja a 90-es programozási helyen a Kilépési Késleltetést, bizonyosodjon meg róla, hogy az nem befolyásolja a szolgáltatási terület biztonságát. Az alapértelmezett beállításon a rendszer NINCS KÉSLELTETVE. 41

42 KILÉPÉS KÉSLELTETÉS ÉS FIGYELMEZTETÉS PROGRAMOZÁSI HELY 90 (1) Programozási Hely (2) A kilépés figyelmeztetése és riasztás konfigurálása Adjon meg egy számot 1-6-ig az alábbi konfigurációk beállításához: --- Egyszeri megnyomás mód figyelmeztetés nélkül (alapértelmezett) Egyszer nyomja meg a gombot. A kilépés késleltetés ideje alatt nincsen figyelmeztetés vagy riasztás. Csendes helyre kiváló. Az ajtó nyitásáig meg kell várni a késleltetési idő lejártát. --- Egyszeri megnyomás mód figyelmeztető hangjelzéssel Egyszer nyomja meg a gombot. A kilépés késleltetés ideje alatt figyelmeztető sípolást hallunk. Kiváló olyan helyen, ahol a figyelmeztető hangjelzésnek fontos szerepe van. A kódzár sípol, amíg az ajtó nyitását várjuk. --- Egyszeri megnyomás mód figyelmeztető hangjelzéssel és riasztással Egyszer nyomja meg a gombot. Ekkor a rendszer kiad egy figyelmeztető sípszót valamint aktiválja a riasztó kimenetet a kilépési késleltetés ideje alatt Kiváló olyan helyen, ahol a belépésnek fontos szerepe van. A kódzár sípol és riasztást küld a biztonsági rendszernek, amíg az illető az ajtónyitásra vár. Ez általában egy Vészkijárat. Az ajtó a kódzárral nyitható anélkül, hogy a figyelmeztetés vagy a riasztás aktiválódna. --- Folyamatos nyomva tartás mód figyelmeztetés nélkül Nyomja meg és tartsa nyomva a gombot. A kilépés késleltetés ideje alatt nincsen figyelmeztetés vagy riasztás. Csendes helyre kiváló. A gombot a késleltetési idő lejártáig kell nyomva tartani ahhoz, hogy az ajtó kinyíljon. --- Folyamatos nyomva tartás mód figyelmeztető hangjelzéssel Nyomja meg és tartsa nyomva a gombot. A kilépés késleltetés ideje alatt figyelmeztető sípolást hallunk. Kiváló olyan helyen, ahol a figyelmeztető hangjelzésnek fontos szerepe van. A kódzár sípol, amíg a gombot nyomva tartjuk, mialatt az ajtó nyitását várjuk. --- Folyamatos nyomva tartás mód figyelmeztető hangjelzéssel és riasztással Nyomja meg és tartsa nyomva a gombot. Ekkor a rendszer kiad egy figyelmeztető sípszót valamint aktiválja a riasztó kimenetet a kilépési késleltetés ideje alatt. 42

43 Ez általában egy Vészkijárat. Az ajtó a kódzárral nyitható anélkül, hogy a figyelmeztetés vagy a riasztás aktiválódna. (3) Kilépés késleltetés időzítése --- Nincs késleltetés (alapértelmezett) A kilépés gomb megnyomásakor az 1-es kimenet azonnal aktiválódik, az ajtó azonnal kinyílik. --- Kilépés késleltetés időzítése A kilépés késleltetés beüzemeléséhez adjon meg egy 1 és 99 közötti számot. A szám másodpercben értendő, az idő számlálása a kilépés gomb megnyomásával kezdődik. Az 1-es kimenet a késleltetési idő lejártakor aktiválódik, ekkor nyílik az ajtó is. MEGJEGYZÉS: 1) Egyszeri megnyomás mód: A kilépési késleltetés számlálása a kilépés gomb egyszeri megnyomásával kezdődik. Az 1-es kimenet a késleltetési idő lejártakor aktiválódik, ekkor nyílik az ajtó is. 2) Folyamatos nyomva tartás mód: A kilépés késleltetés teljes időtartama alatt nyomva KELL tartani a kilépés gombot az 1-es kimenet aktiválódásáig. A kilépés gomb túl korai elengedése esetén a számlálás leáll, majd újraindul. Biztonsági okokból, mindenképpen szükséges egy matricát kitenni a kilépés gomb mellé tájékoztatás jelleggel. Példa: egy matrica 5 másodperces nyomva tartási mód beprogramozása esetén. Az ajtó nyitásához tartsa a gombot lenyomva 5 másodpercig 3) A kilépés késleltetés nem befolyásolja a felhasználói kódok illetve kártyák működését az 1-es kimenetnél. A felhasználói kódok és kártyák mindig azonnal működnek. (4) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípolás jelzi a sikeres adatbevitelt. PÉLDÁK: 1. példa: kilépés késleltetés beállítása egyszeri megnyomás módra 5 másodperces késleltetéssel és figyelmeztető sípolással (a) Kilépés funkció programozása, (b) Egyszeri megnyomás mód figyelmeztetéssel, (c) Késleltetési idő az ajtó nyitásáig 5 másodperc, (d) Jóváhagyás 43

44 2. példa: kilépés késleltetés beállítása folyamatos nyomva tartás módra 10 másodperces késleltetéssel és figyelmeztető sípolással (a) Kilépés funkció programozása, (b) Folyamatos megnyomás mód figyelmeztetéssel, (c) Késleltetési idő az ajtó nyitásáig 10 másodperc, (d) Jóváhagyás 3. példa: kilépés késleltetés beállítása egyszeri megnyomás módra késleltetés nélkül (alapértelmezett) (a) Kilépés funkció programozása, (b) Egyszeri megnyomás mód figyelmeztetés nélkül, (c) Ajtó nyitása azonnal, (d) Jóváhagyás AJTÓNYITÁS RIASZTÓ ÉS IDŐZÍTŐ (1) Programozási Hely PROGRAMOZÁSI HELY 91 (2) Ajtónyitás riasztó és időzítő --- Nincs riasztás (alapértelmezett) Riasztó kimenet nincs engedélyezve --- Riasztó időzítő Az ajtónyitás riasztó a riasztó kimenetet kezeli csak (terminál 12). A másodperceket ig tudjuk megadni, a számláló automatikusan elindul, amikor az ajtót kinyitjuk. A riasztás lekapcsolható bármelyik Output 1-hez beállított Felhasználói Kóddal/Kártyával vagy Super User kóddal bármikor az idő lejárta előtt. Megjegyzés: (a) Az ajtónyitás riasztó célja, hogy megvédje a vészkijáratot jogosulatlan személyektől. A riasztó akkor kapcsol be ha az ajtót kinyitják vagy feltörik. Azonban, nem kapcsol be ha érvényes Felhasználói Kóddal/Kártyával nyitjuk. (b) Ez a funkció egy ajtóra szerelt pozíció érzékelővel működik. Az ajtónyitás riasztó módjai a) Az ajtó fel lett törve (kód/kártya vagy kilépési gomb nélkül) Riasztás b) Az ajtó a kilépés gombbal lett kinyitva Riasztás c) Az ajtó kóddal/kártyával lett kinyitva Nincs Riasztás 44

45 Annak érdekében, hogy elkerüljük a félreértéséket és kavarodást, javasolt a 80-as programozási helyen a Kényszerített ajtónyitás jelző -t kikapcsolni, amíg az Ajtónyitás riasztó funkció engedélyezve van. Ha a 80-as és a 91-es programozási helyen mindkét funkció engedélyezve van különbözően beállított időkkel, akkor a rendszer össze fogja vonni a kettőt és ezáltal a hosszabb idejűt fogja alapul venni riasztásnál. (3) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. WIEGAND ADATKIMENETI MÓD PROGRAMOZÁSI HELY 92 (1) Programozási Hely (2) Adatkimeneti mód --- Wiegand Adatkimenet nincs engedélyezve (alapértelmezett) Nincs Wiegand adatkimenet --- Wiegand adatkimenet engedélyezett A mód A rendszer csak azoknak a kártyáknak és kódoknak ad Wiegand kimenetet, amik regisztrálva lettek a kódzárhoz --- Wiegand adatkimenet engedélyezve B mód A rendszer minden olyan kódhoz és kártyához ad Wiegand kimenetet, amik már olvasva lettek a kódzáron, attól függetlenül, hogy azok regisztrálva lettek-e vagy sem. Ez a mód lehetővé teszi azt, hogy a szerver kódzár ki tudja szolgálni az osztott-működésű dekódert és egy időben a további opcionális vezérlőket is. (3) Jóváhagyás Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. 45

46 WIEGAND ADATKIMENETI FORMÁTUM PROGRAMOZÁSI HELY 93 (1) Programozási Hely (2) Wiegand formátum EM kártyához és Felhasználói kódhoz A Wiegand adatkimenet programozható sztenderd formátumai: 26-bit, 34-bit vagy 37-bit bit Wiegand Adatkimenet (alapértelmezett) Bit 1: páros paritású bit (bit 2 bit 13) Bit 2 Bit 25: 24 Bit ID szám Bit 26: páratlan paritású bit (bit 14 bit 25) bit Wiegand Adatkimenet Bit 1: páros paritású bit (bit 2 bit 17) Bit 2 Bit 33: 32 Bit ID szám Bit 34: páratlan paritású bit (bit 18 bit 33) bit Wiegand Adatkimenet (3) Jóváhagyás Bit 1: páros paritású bit (bit 2 bit 19) Bit 2 Bit 36: 35 Bit ID szám Bit 37: páratlan paritású bit (bit 19 bit 36) Nyomjuk meg a # gombot egyszer. 2 sípszó jelzi a sikeres adatbevitelt. MŰKÖDÉSI MÓDOK PROGRAMOZÁSI HELY 94 A kódzár programozható normál kódzár üzemmódra, melyben önálló készülékként tud üzemelni, mint ajtónyitás érzékelő vagy léteznek különböző üzemmódok, melyben split-dekóderrel vagy magas biztonságú rendszerekkel tud összedolgozni. 46

47 (1) Programozási Hely (2) Működési Mód - önálló kódzár mód (gyári beállítás) Az önálló kódzár mód önálló működésre áll át, mely kompatibilis minden kiegészítő kártya/kódleolvasó rendszerrel. - Szerver Mód Ez az üzemmód úgy állítja be a kódzárat, hogy az kompatibilis legyen osztott működésű és minden kiegészítő kártya/kódleolvasó rendszerrel. Az osztott működésű rendszerek szabotázs védelemre emberi vezérlést valamint ajtózár vezérlést használnak. (3) Jóváhagyás Nyomjuk meg a # gombot. 2 sípolás jelzi a sikeres adatbevitelt. A PROGRAMOZÁSI MÓD BEZÁRÁSA (**) A programozási módot mindig a * gomb kétszeri megnyomásával zárja be, így kerül vissza a rendszer normál üzemmódba. A gomb egyenértékű * gombbal. JÓVÁHAGYÁS - A készülék normál üzemmódba áll vissza. 47

48 PROGRAMOZÁS EGYSZERŰEN általános felhasználóknak A DK-2822 egy több-felhasználású kódzár. Sok funkcióval rendelkezik. Azok az általános felhasználók, akik csak beléptetésre szeretnék használni, a legtöbb beállítási lehetőséget alapértelmezett értéken hagyhatják. Csak a Felhasználói Kódokat/Kártyákat és a privát Mester kódot kell beprogramozni. A kódzár az alábbi működési kimeneteket fogadja el: 1) csak kártya, 2) csak kód, 3) kártya + kód vagy 4) kártya + közös felhasználói kód. PROGRAMOZÁS Megjegyzés: a) A gomb egyenértékű a * gombbal. b) Várjon 1 percet, amíg a bekapcsolás késleltető lejár, majd üsse be az -t a késleltetés kikapcsolásához és állítsa a kódzárat normál üzemmódba. 1) Állítsa be a rendszert programozási módba a mesterkóddal sípszó, a rendszer programozási módban van Megjegyzés: Ha elfelejtettük a mesterkódot, használjuk a DAP kódot a rendszer programozási módba kapcsolásához. Részletekért lásd a 13. oldalt. 2) Változtassa meg a gyárilag beállított mesterkódot egy Ön által választott egyedi mesterkódra sípszó, re állította a mesterkódot a példa szerint. A rendszer automatikusan lecserélte a gyári mesterkódot. 3) Rögzítsen egy EM kártyát Output 1-hez (a) 10 = programozási hely Output 1-hez (b) 1 = csak EM kártya programozási opció (c) 001 = egy a választható 1000 felhasználói kód/kártya közül ( ) (d) Olvassa le a kártyát = Tegye közel a kártyát az olvasóhoz (e) # = Hagyja jóvá a kártya leolvasását, 2 sípszó 4) Rögzítsen egy Felhasználói kártyát Output 1-hez (a) 10 = programozási hely Output 1-hez (b) 2 = csak Felhasználói kód programozási opció (c) 002 = egy a választható 1000 felhasználói kód/kártya közül ( ) (d) 8321 = Felhasználói kód ajtónyitáshoz. Ez csak egy példa. (e) # = Hagyja jóvá a Felhasználói kódot, 2 sípszó 48

49 5) Rögzítsen egy EM kártya + Felhasználói kódot Output 1-hez (a) 10 = programozási hely Output 1-hez (b) 3 = EM kártya + Felhasználói kártya programozási opció (a kód lehet ismétlődő vagy személyes) (c) 003 = egy a választható 1000 felhasználói kód/kártya közül ( ) (d) Olvassa le a kártyát = Tegye közel a kártyát az olvasóhoz (e) 6123 = Felhasználói kód párosítva az EM kártyához. Ez csak egy példa. (f) # = Hagyja jóvá a kártya+kódot, 2 sípszó 6) Rögzítsen egy EM kártya + Közös Felhasználói Kódot Output 1-hez (a) 10 = programozási hely Output 1-hez (b) 4 = EM kártya + Közös Felhasználói Kód programozási opció (c) 004 = egy a választható 1000 felhasználói kód/kártya közül ( ) (d) Olvassa le a kártyát = Tegye közel a kártyát az olvasóhoz (e) # = Hagyja jóvá a kártya leolvasást, 2 sípszó, a Közös Felhasználói automatikusan hozzárendelődik a megadott ID-hoz (f) A Közös Felhasználói Kódot (például: ) először be kell programozni a 03-as programozási helyen. Közös kód ebben az üzemmódban minden más EM kártyával használható. Megjegyzés: Ha több kód vagy kártya hozzáadása szükséges Output 1-hez, akkor ismételje meg a lépéseket 3-tól 6- ig a soron következő ID-kal, mint pl. 005, 006, stb. Maximum 1000 felhasználó adható hozzá. További részletekért lásd a 10-es programozási helyet. 49

50 7) Programozási Mód bezárása sípszó A programozási mód bezárt. A kódzár ilyenkor visszaáll normál üzemmódba. MŰKÖDÉS 1) Az ajtó nyitása EM kártyával sípszó, az ajtó nyitva 2) Az ajtó nyitása Felhasználói kóddal sípszó, az ajtó nyitva 3) Az ajtó nyitása EM kártya + Felhasználói kóddal sípszó, az ajtó nyitva 4) Az ajtó nyitása EM kártya + Közös Felhasználói kóddal sípszó, az ajtó nyitva FELSZERELÉSEK WIEGAND KIMENETHEZ Az egyik fő tulajdonsága a DK-2800-as sorozatú kódzárnak a rendszer bővíthetőség. A kódzárban lévő kábelköteg lehetővé teszi, hogy a Wiegand adatkimenet bármely más beléptetővel kommunikálhasson. A kábelköteg 1-4 vezetékei a Wiegand interfész kábelek. Az 5. vezeték a GND közös test pont. Részletekért lásd az alábbi leírást. A KÁBELKÖTEG 1) D1 (piros) D1 Wiegand adatkimeneti port Kártya vagy kód leolvasásakor ez a kimeneti port biztosítja D1 Wiegand adatot. Csatlakoztassa a vezérlő D1 bemenetéhez. 2) D0 (fekete) D0 Wiegand adatkimeneti port Kártya vagy kód leolvasásakor ez a kimeneti port biztosítja D0 Wiegand adatot. Csatlakoztassa a vezérlő D0 bemenetéhez. 3) BUZ (barna) Csipogó Vezérlő bemenet 50

51 A csipogó vezérlés 0V aktív. Ez biztosítja a hallható visszajelzést a vezérlőtől. Csatlakoztassa a vezérlő Csipogó kimenetéhez. 4) LED (sárga) LED vezérlő bemenet A LED vezérlés 0V aktív. Ez biztosítja a látható visszajelzést a vezérlőtől. Csatlakoztassa a vezérlő LED kimenetéhez. A LED a kódzár bal oldalán helyezkedik el. 5) GND (kék) GND Ez a rendszer közös földje, mely úgy lett kialakítva, hogy a kiegészítő készülékek ezen keresztül csatlakozhassanak a közös földhöz. 6) NC (fehér) Nincs kapcsolat Egy üres kábel WIEGAND KIMENET FORMÁTUM Az időzítés és Elektromos tulajdonságai a Wiegand adatkimenetnek A Wiegand az egy köztes kommunikációs eszköz olvasók és vezérlők között. A Wiegand adat magas szintű kompatibilitást biztosít az olvasókkal és vezérlőkkel. A Wiegand interfész három vezetéket használ, ezek egyike a földkábel a másik kettő pedig adatkábel, DATA 0 és DATA 1. Amikor nincs adatküldés a DATA 0 és DATA 1 irányába, akkor mindkettő magas feszültségen van. Amikor a 0 -t küldjük, a DATA 0 alacsony, míg DATA 1 magasfeszültségen van. Amikor azonban 1 -t küldjük, akkor DATA 1 alacsony, míg DATA 0 magasfeszültségen marad. A kódzár Wiegand kimenetének magas feszültségi értéke +5V DC, és a maximális kábel hossza körülbelül 150 méter, mivel a vezérlő általában egy szabotázsvédett dobozban van elhelyezve az ajtó közelében a védett téren belül. Wiegand adat 26-Bit, 34-Bit vagy 37-Bit választék A Wiegand adatkimenet 26-bites, 34-bites vagy 37-bites sztenderd formátumra programozható az EM kártyákhoz és belépési kódokhoz a 93-as programozási helyen. 1) 26-bit Wiegand Adatkimenet (alapértelmezett) Bit 1: páros paritású bit (bit 2 bit 13) Bit 2 Bit 25: 24 Bit ID szám Bit 26: páratlan paritású bit (bit 14 bit 25) 51

52 2) 34-bit Wiegand Adatkimenet Bit 1: páros paritású bit (bit 2 bit 17) Bit 2 Bit 33: 32 Bit ID szám Bit 34: páratlan paritású bit (bit 18 bit 33) 3) 37-bit Wiegand Adatkimenet Bit 1: páros paritású bit (bit 2 bit 19) Bit 2 Bit 36: 35 Bit ID szám Bit 37: páratlan paritású bit (bit 19 bit 36) 26-Bites Wiegand kimenet kártyaolvasáskor A 26-bites EM kártya a legnépszerűbb a piacon. Majdnem minden vezérlőhöz használható ez a típus. A Wiegand protokoll kártyaolvasáskor tartalmaz 1 első paritás bitet majd 24 adat bitet, mely a kártya számát tartalmazza, valamint 1 stop bitet. Az első paritás bit úgynevezett páros paritás bit az első 12 bitből képezzük. A második paritás bit a záró paritás bit, melyet a második 12 bitből számolunk. A teljes adat bináris formában kerül továbbításra az adat vezetékeken. Minden EM kártya és Keyfob meg van jelölve egy egyedi azonosítóval, ezt a kódot decimális számként olvassa az olvasó. Az EM kártyán továbbá fel van tüntetve egy számjegyből álló kód, mely nem része az azonosításnak. Példa: a) A kód rá van nyomtatva az EM kártyára A kód decimális számként: A decimális kód hexadecimális megfelelője: 6 4 E B 1 3 b) Minden hexadecimális szám 4 bites, így a 6 számjegy 6 x 4 biz azaz 24 bit: c) A 26 bites Wiegand adat a következő formátumban kerül kiküldésre az olvasás után: 52

53 d) A 26 bites EM kártya site kódja és azonosító száma: Site kód: Bit 2 ~ 9 (000 ~ 255) Azonosító: Bit 10 ~ 25 (00000 ~ 65,535) Wiegand kimenet kód beviteléhez A Wiegand kimenettel rendelkező kódzárakat gyakran alkalmazzák beléptető terminállal felhasználói kódok bevitelére. A kódzár maximum 8 számjegyű felhasználói kódot kezel. Óvintézkedés 1 A 26-bites Wiegand adat 2 paritásos bitből és 24 adat bitből tevődik össze. Mindenképpen szükséges a 8 számjegyű felhasználói kódokat 16,777,215 (=FFFFFF) alá korlátozni, így elkerülhetjük, hogy túllépjük a 24-bitet és hibát okozzunk. A Wiegand adat 34-bitben vagy 37-bitben 8 számjegyű kód esetén teljes értékskálát fedezi (max. 99,999,999) hiba nélkül. Óvintézkedés 2 A Wiegand adat hexadecimális kódja a felhasználói kódból van származtatva. NE hozzunk létre 0-val kezdődő felhasználói kódot, mint pl: Ellenkező esetben ez zavart fog kelteni a hexadecimális és a felhasználói kód között. További magyarázatér lásd a B és a C példát. Ez az óvintézkedés egyaránt vonatkozik a 26-bites, 34-bites és 37-bites Wiegand adatra. Az A példa megmutatja, hogy a 34-bites Wiegand adat hogyan képződik a 8 számjegyű felhasználói kódból, pl: A B és C példa pedig megmutatja, hogy a Wiegand kimente hogyan képződik a felhasználói kód 1234 valamint a ből. Ezen kódokból képzett hexadecimális kód Wiegand formátumban teljesen megegyeznek, így egymástól nem megkülönböztethetőek. PÉLDA: A) A kódzáron bevitt kód: A kód decimális számrendszerben: A kód hexadecimális megfelelője: B C E A 32 bites Wiegand adat a következő formátumban kerül kiküldésre az olvasás után: B) A kódzáron bevitt kód:

54 A kód decimális rendszerben: A kód hexadecimális megfelelője: 4 D 2 A 34 bites Wiegand adat a következő formátumban kerül kiküldésre az olvasás után: C) A kódzáron bevitt kód: A kód decimális rendszerben: A kód hexadecimális megfelelője: 4 D 2 A 34 bites Wiegand adat a következő formátumban kerül kiküldésre az olvasás után: PROGRAMOZÁSI ÖSSZEFOGLALÓ PROGRAMOZÁSI HELY FUNKCIÓ ÉRTÉKEK ÉS KÓD OPCIÓK PROGRAMOZÁSI KÓD GYÁRI ÉRTÉK 0 1 Mester kód 4-8 számjegy üres 0 2 Super User kód 4-8 számjegy üres Közös kód Output 1 Közös kód Output 2 Kódok / Kártyák Output 1 Kódok / Kártyák Output számjegy üres 4-8 számjegy üres CODE 1 kód típusa 1 EM kártya 2 Felhasználói kód 3 EM kártya + kód 4 EM kártya + közös kód 5 Kód törlése CODE 2 Felhasználó sorszáma csoport 1(10) csoport 2(20) CODE 3 Kód és/vagy kártya bevitele 4-8 számjegy/kártya üres üres 54

55 4 0 Vendég kódok CODE 1 Vendég ID CODE 2 Kód érvényessége 00 egyszeri órára CODE 3 Vendég Kód 4-8 számjegy Kényszerkód Output 1 Kód ID O/P 1: Kényszerkód Output 2 OUTPUT 1 működési mód OUTPUT 2 működési mód Kód ID O/P 2: számjegy OUTPUT működési módja és időzítése 0 Start/stop másodperc 5 5 Valós Idő Valós Idő: 00:00-23: Korlátozási idő kezdete és vége Biztonság és zárolás 7 0 Kód beviteli mód 7 1 Hangjelzés be/ki 7 2 Hangjelzés módja 7 3 Készenléti LED Kényszerített ajtónyitás jelzés és időzítés Ajtókitámasztás jelzés és késleltetés Kilépési figyelmeztetés Kezdeti idő: :59 Befejezési idő: 00: Zárolás módja és időzítése 1 10 próbálkozás majd 60s zárolás próbálkozás majd 15 perc zárolás 00 nincs zárolás BEVITELI MÓD: 1 automata beviteli mód 2 kézi beviteli mód Funkció: 0 - KI 1 - BE Funkció: 0 nincs jelzés 1 1sec hosszú sípolás 2 2 rövid sípolás Funkció: 0 KI 1 BE Funkció módok / idő: OFF másodperc CODE 1 funkció típusa 1 Azonnali, nincs figyelmeztetés 2 Azonnali figyelmeztetéssel 4 Késleltetett, nincs figyelmeztetés üres üres üres 5 sec 5 sec üres üres Kód = 1 10 kísérlet 60s zárolás Mód = 2 kézi Mód = 1 BE Mód = 1 1sec hosszú sípolás Mód = 1 BE Mód = 0, nincs figyelmezte tés Mód = 0, nincs figyelmezte tés Mód = 1 Azonnali, nincs figyelmeztetés Idő = 0 nincs 55

56 Ajtónyitás riasztó és időzítő Wiegand adatkimeneti mód Wiegand formátum 9 4 Működési mód 5 Késleltetett figyelmeztetéssel CODE - 2 időzítés 0 Nincs késleltetés 1 99 másodperc Riasztó idő: nincs riasztás másodperc Adatkimeneti mód: 1 Wiegand adatkimenet nincs engedélyezve 2 Wiegand adatkimenet engedélyezve A mód 3 Wiegand adatkimenet engedélyezve B mód Wiegand formátum: 1 26-Bites Wiegand adat 2 34-Bites Wiegand adat 3 37-Bites Wiegand adat Funkció: 0 Önálló kódzár 1 Szerver mód késleltetés Idő = 0, nincs riasztás Mód = 1, nincs engedélyez ve Formátum = 1, 26-Bit Mód = 0 Kódzár mód RENDSZER KÓDOK * * FUNKCIÓK KÓD BEVITEL EREDMÉNY Gyárilag beállított mesterkód, mellyel az első alkalommal programozási módba állíthatjuk a rendszert. Ez nem egy állandó rendszerkód, mely egy új mesterkód programozásakor módosul. Reset kód: újraindítja a rendszert, és minden beállítást visszaállít az eredetire. DAP kód: a programozási mód közvetlen elérése. Csak a bekapcsolás során érvényes. Felhasználói kódok / kódok / kártyák / egész csoport törlése kód: adott hely össze felhasználójának törlése. Programozási Helyek: 10 1-es csoport 40 vendég csoport Kilép a programozó üzemmódból. vagy A rendszer programozási módba kerül. A mesterkód kivételével minden felprogramozott adat törlődik és visszaáll az eredeti beállításra. A rendszer programozási módba kerül. Adott program hely összes adata törlődik. A rendszer visszaáll normál működésre a 56

57 programozás után. 1) ÖNÁLLÓ AJTÓZÁR BEKÖTÉSE ALKALMAZÁSI PÉLDÁK MEGJEGYZÉS: Csatlakoztassa az 1N4004 típusú diódát minél közelebb az elektromos zár tápcsatlakozójához, hogy elkerülje a kódzár meghibásodását. A váltakozó árammal működő elektromos zárakhoz nincs szükség diódára. Az elektrosztatikus kisülések elkerülésének érdekében mindig kösse be a GND csatlakozót egy földvezetékhez is. Mindig kösse az ajtózár érzékelőt egy (-) sorkapocsra ha nincs használva. 57

58 2) Két kódzár egyesített használata Az egyesített rendszerhez két ajtó vezérlőre van szükség. Ezek az alkalmazási példák két DK-2822-es típusú kódzárat használnak keresztkötésű csatlakozással az 1-es kimenet zároló (O/P 1 INHIBIT) és az Inter-lock kimenet között. A csatlakoztatáshoz elengedhetetlen összekötni a két GND pontot a kódzárak között, azért, hogy a logikai szintek megegyezzenek. Az ajtó kívülről a kódzárral nyitható Az ajtó belülről a Kilépés gombbal nyitható Csatlakoztassa a mágnes érzékelőket az ajtókra, hogy megfigyelhesse azok pozícióját Amíg az egyik ajtó nyitva van, addig a másikat nem tudjuk nyitni és fordítva Használja az N.O. relé kimenetet életvédelmi rendszereknél; és N.C. relé kimenetet pedig vagyonvédelmi rendszereknél További részletekért lásd az Alkalmazási Példát (1) 58

59 ALKALMAZÁS BŐVÍTÉSEK Eltekintve az önálló kódzár funkciótól, a mester kódzár bővíthető egy többállomásos rendszerré vagy egy magas biztonságú többállomásos osztott működésű rendszerré saját adat I/O Bus. A vezetékelése nagyon egyszerű, csak csatlakoztasson minden kívánt készüléket párhuzamosan az adat I/O Busszal. Ebben az esetben a mester kódzár az, ami vezérli az egész rendszert. Egy többállomásos rendszer lehetővé teszi egy biztonságosabb és felhasználóbarátabb elektromos zár telepítését különböző helyszíneken. Mint például, ahol a ki- és bemenet ellenőrzése egyaránt fontos felhasználó kódokkal és EM kártyákkal. Egy osztott működésű beléptető rendszer kiépítésével növelhetjük a biztonságot, ha a kódzárat kültérbe a dekóder pedig beltérbe szereljük fel. Ezzel megakadályozhatjuk, hogy illetéktelen személyek kívülről kinyissák az ajtót. Az osztott működésű rendszer kiegészítő kódzárral is kompatibilis, ez a kiépítés teljes körű biztonságot nyújt. Az alábbi alkalmazási példák megmutatják az összekötési lehetőségeket. Kérem keresse helyi értékesítőjét további információkért. A kiegészítő olvasó / kódzár és a dekóderek mindegyike kompatibilis minden DK-2800 szériás második generációs kódzárral. Az A verziójú kiegészítő olvasó és billentyűzet is elérhető, mely rendelkezik Wiegand és RS-232 adatkimenettel. KIEGÉSZÍTŐ OLVASÓK ÉS BILLENTYŰZETEK (OPCIONÁLIS) CSATLAKOZÓ ALJZAT 59

60 OSZTOTT MŰKÖDÉSŰ RENDSZER (OPCIONÁLIS) 60

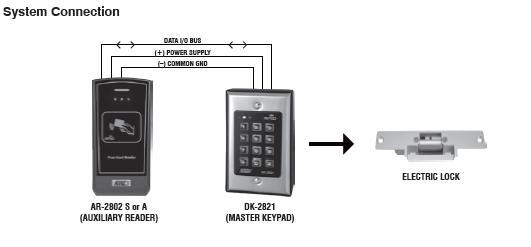

61 1) Kétállomásos beléptető-rendszer Leírás A DK-2822-es mester kódzár kiegészíthető további AR-2802-es kiegészítő olvasóval vagy AR-2806, AR-2807 vagy AR-2809-es olvasó/billentyűzettel. Egyszerűen csatlakoztassuk az olvasót vagy az olvasó/billentyűzetet párhuzamosan a mester kódzár I/O adatkimenetével. A kiegészítő olvasó minden olyan kártyát el fog fogadni, ami a mester kódzárra is programozva van. Megjegyzés: Maradjon a kódzár beállítása normál üzemmódban (programozási hely 94=0) ebben a működési felépítésben. 61

62 2) Többállomásos beléptető-rendszer Leírás Ez egy kiegészítése az előző (1) pontnak. A DK-2821 kiegészíthető többállomásos rendszerré az AR-2802 és/vagy AR-2806, AR-2807 és/vagy AR-2809-es olvasó/billentyűzettel. Maximum 3 olvasó vagy olvasó/billentyűzet csatlakoztatható párhuzamosan. A kiegészítő olvasó minden olyan kártyát el fog fogadni, ami a mester kódzárra is programozva van. Megjegyzés: Maradjon a kódzár beállítása normál üzemmódban (programozási hely 94=0) ebben a működési felépítésben. 62

AC-MF1W. RFID kártyaolvasó és kódzár. Felhasználói leírás

AC-MF1W. RFID kártyaolvasó és kódzár. Felhasználói leírás AC-MF1W RFID kártyaolvasó és kódzár Felhasználói leírás Tartalomjegyzék 1. Leírás... 3 1.1 Tulajdonságok... 3 1.2 Műszaki adatok... 3 1.3 Felszerelés... 3 1.4 Csatlakoztatás... 4 1.4.1 Bekötés... 4 1.4.2

Részletesebben

KÜLTÉRI IDŐJÁRÁSÁLLÓ KÓDZÁR RFID OLVASÓVAL. alarm shop WIEGAND ÉS APO DATA I/O. DK-2861 ÉS DK-2865 Kezelési és telepítési kézikönyv

KÜLTÉRI IDŐJÁRÁSÁLLÓ KÓDZÁR RFID OLVASÓVAL. alarm shop WIEGAND ÉS APO DATA I/O. DK-2861 ÉS DK-2865 Kezelési és telepítési kézikönyv KÜLTÉRI IDŐJÁRÁSÁLLÓ KÓDZÁR RFID OLVASÓVAL WIEGAND ÉS APO DATA I/O DK-2861 ÉS DK-2865 Kezelési és telepítési kézikönyv Elektromos zárhoz és vagyonvédelmi rendszerhez TARTALOMJEGYZÉK BEVEZETÉS...3 JELLEMZŐK...3

Részletesebben

YK-520L. Telepítési es programozási útmutató LEÍRÁS TULAJDONSÁGOK JELZÉSEK ÉS ELÖLAP KÜLTÉRI KÓDBILLENTYŰZET ÉS KÁRTYAOLVASÓ. YLI S IKMAGNESEK Kft

YK-520L. Telepítési es programozási útmutató LEÍRÁS TULAJDONSÁGOK JELZÉSEK ÉS ELÖLAP KÜLTÉRI KÓDBILLENTYŰZET ÉS KÁRTYAOLVASÓ. YLI S IKMAGNESEK Kft LEÍRÁS Vízálló kültéri stand alone kártyaolvasó TULAJDONSÁGOK Négy féle ajtónyitási mód: - számjegyű kóddal - Proximity kártyával - Proximity kártyával és számjegyű kóddal (8 szett számjegyű kód) - Proximity

Részletesebben

UJJLENYOMAT OLVASÓ. Kezelői Kézikönyv

UJJLENYOMAT OLVASÓ. Kezelői Kézikönyv UJJLENYOMAT OLVASÓ Kezelői Kézikönyv 2 Funkció leírása Belépés programozási módba MESTER kód megváltoztatása Új felhasználói ujjlenyomat hozzáadása Felhasználói ujjlenyomat törlése F1/F2-S egyszerűsített

Részletesebben

DK-2890 Kezelési és telepítési kézikönyv

DK-2890 Kezelési és telepítési kézikönyv KÜLTÉRI IDŐJÁRÁSÁLLÓ KÓDZÁR RFID OLVASÓVAL, KESKENY KIVITEL WIEGAND ÉS APO DATA I/O DK-2890 Kezelési és telepítési kézikönyv Elektromos zárhoz és vagyonvédelmi rendszerhez TARTALOMJEGYZÉK BEVEZETÉS...3

Részletesebben

YK-520L kültéri kódbillentyûzet és kártyaolvasó

YK-520L kültéri kódbillentyûzet és kártyaolvasó YK-520L kültéri kódbillentyûzet és kártyaolvasó Jellemzõk Mutatós, vízálló kültéri stand alone kártyaolvasó Négy féle ajtónyitási mód: - 4 számjegyû kóddal - Proximity kártyával - Proximity kártyával és

Részletesebben

ROSSLARE AC-B31 önálló egyajtós beléptető rendszer 500 felhasználóig

ROSSLARE AC-B31 önálló egyajtós beléptető rendszer 500 felhasználóig Rosslare AC-B31 ROSSLARE AC-B31 önálló egyajtós beléptető rendszer 500 felhasználóig Telepítési és kezelési utasítás: Három működési mód (normál, kiiktatott, biztonsági) Kód keresési funkció a programozáskor

Részletesebben

AC-MFP-X7. RFID kártyaolvasó beépített ujjlenyomat olvasóval. Felhasználói leírás

AC-MFP-X7. RFID kártyaolvasó beépített ujjlenyomat olvasóval. Felhasználói leírás AC-MFP-X7 RFID kártyaolvasó beépített ujjlenyomat olvasóval Felhasználói leírás Tartalomjegyzék 1. Telepítés... 3 2. Alkalmazás lehetőségek és funkciók... 3 3. Csatlakozás... 4 3.1 Elektromos zár csatlakoztatása...

Részletesebben

AC-MFS. RFID kártyaolvasó és kódzár. Felhasználói leírás

AC-MFS. RFID kártyaolvasó és kódzár. Felhasználói leírás AC-MFS RFID kártyaolvasó és kódzár Felhasználói leírás 1.Tulajdonságok 1.1 Műszaki adatok Kártyaolvasó típusa Mifare 13.56 MHz Olvasási távolság 1-15 cm Nyitási lehetőségek Kártya / Kulcstartós kártya

Részletesebben

micron s e c u r i t y p r o d u c t s EzeProx proximity kártyaolvasó és kódbillentyűzet

micron s e c u r i t y p r o d u c t s EzeProx proximity kártyaolvasó és kódbillentyűzet micron s e c u r i t y p r o d u c t s EzeProx proximity kártyaolvasó és kódbillentyűzet Jellemzők - 500 kártya vagy kulcstartós kártya tanítható meg akár vegyesen is - 30 programozható, maximum 6 számjegyű

Részletesebben

Sebury BC Önálló RF kártyás és kódos beléptető

Sebury BC Önálló RF kártyás és kódos beléptető Sebury BC-2000 Önálló RF kártyás és kódos beléptető A BC-2000 önálló RF kártyás és kódos beléptető a legújabb mikroprocesszoros technológia segítségével képes zárak, kapuk vezérlésére. A programozás a

Részletesebben

EXCELLTEL CDX-098E. Felhasználói Kézikönyv. Önálló beléptető kártyaolvasó, és kódzár. A termékről. A készülék funkciói

EXCELLTEL CDX-098E. Felhasználói Kézikönyv. Önálló beléptető kártyaolvasó, és kódzár. A termékről. A készülék funkciói EXCELLTEL CDX-098E Önálló beléptető kártyaolvasó, és kódzár Felhasználói Kézikönyv A termékről A CDX sorozat paraméterei 1. paraméter: támogatott kártyák száma 2. paraméter: támogatott kártyák típusa 1

Részletesebben

KeyLock-2V Digitális kódzár 2 kimenettel

KeyLock-2V Digitális kódzár 2 kimenettel KeyLock-2V Digitális kódzár 2 kimenettel HU Felhasználói és programozói leírás A kézikönyv tartalmára és a benne leírt berendezésre vonatkozóan a fejlesztő és gyártó fenntartja a változtatás jogát. A gyártó

Részletesebben

DK-9520 KÓDZÁR. Telepítési és programozási kézikönyv

DK-9520 KÓDZÁR. Telepítési és programozási kézikönyv DK-9520 KÓDZÁR Telepítési és programozási kézikönyv Bemutatás: A DK-9520-as egy univerzális, off-line kódzár (beléptető billentyűzet). Megbízható és költséghatékony megoldást nyújt az egyszerű beléptetési

Részletesebben

KeyLock-23 Digitális kódzár 2 kimenettel, 3 bemenettel

KeyLock-23 Digitális kódzár 2 kimenettel, 3 bemenettel KeyLock-23 Digitális kódzár 2 kimenettel, 3 bemenettel HU Felhasználói és programozói leírás A kézikönyv tartalmára és a benne leírt berendezésre vonatkozóan a fejlesztő és gyártó fenntartja a változtatás

Részletesebben

SK-M2EM ADATLAP - HASZNÁLATI ÚTMUTATÓ 1. RFID olvasó 125kHz EM és HID típusú kártyákhoz

SK-M2EM ADATLAP - HASZNÁLATI ÚTMUTATÓ 1. RFID olvasó 125kHz EM és HID típusú kártyákhoz LEÍRÁS Az SK-M2EM egy vízálló, vandál biztos fémházas, RFID olvasó EM és HID típusú kártyákhoz. Esztétikus kialakítása alkalmassá teszi kültéri használatra is. Használhatóságát egyszerűsíti az admin hozzáadó

Részletesebben

Felhasználói kézikönyv

Felhasználói kézikönyv Standalone Kódzár Beléptető rendszer Felhasználói kézikönyv S, K és N1 szériához Kérem olvassa el figyelmesen telepítés előtt 1. Csomaglista Név Mennyiség Kódzár 1 Felhasználói kézikönyv 1 Szerszám 1 Tipli

Részletesebben

Hozzáférési-vezérlési billentyűzet PNI DK101

Hozzáférési-vezérlési billentyűzet PNI DK101 Hozzáférési-vezérlési billentyűzet PNI DK101 Használati útmutató 1 Kérjük olvassák el figyelmesen ezt a kézikönyvet mielőtt használnák. 1. Termék leírása LED kijelző működési mód (Piros) LED kijelző ajtó/

Részletesebben

Felhasználói kézikönyv

Felhasználói kézikönyv Standalone Kódzár Beléptető rendszer Felhasználói kézikönyv Kérem olvassa el figyelmesen telepítés előtt Kezelési útmutató Beléptető rendszer-----c1-k0101 Működési paraméterek: Hőmérséklet:-20 C ~ +50

Részletesebben

Felhasználói kézikönyv AR-721KP. Version: 1.2

Felhasználói kézikönyv AR-721KP. Version: 1.2 Felhasználói kézikönyv AR-721KP Version: 1.2 Tartalomjegyzék Oldal 1 Fő jellemzők --------------------------------- 1 2 Megjegyzés --------------------------------- 1 3 Panel jelzései ---------------------------------

Részletesebben

Önálló beléptetés vezérlő. Felhasználói kézikönyv. SAC6 sorozat. Kérjük, olvassa el a használati utasítást, mielőtt használja a készüléket!

Önálló beléptetés vezérlő. Felhasználói kézikönyv. SAC6 sorozat. Kérjük, olvassa el a használati utasítást, mielőtt használja a készüléket! Önálló beléptetés vezérlő Felhasználói kézikönyv SAC6 sorozat Kérjük, olvassa el a használati utasítást, mielőtt használja a készüléket! 1. Csomag tartalma Megnevezés Mennyiség Adatok SAC6 vezérlő 1 Felhasználói

Részletesebben

JELLEMZŐK MŰSZAKI ADATOK ALKATRÉSZEK LEÍRÁSA

JELLEMZŐK MŰSZAKI ADATOK ALKATRÉSZEK LEÍRÁSA PASSO CARD JELLEMZŐK Ebben a konkrét esetben egy RFID rendszer három alapvető elemből áll: 1) egy vagy több transzponder (vagy TAG) 2) egy olvasási és / vagy írási eszköz (olvasó) 3) egy adatinterfész

Részletesebben

PASSO KÓD TASZTATÚRA

PASSO KÓD TASZTATÚRA s PASSO KÓD TASZTATÚRA ADATOK A PASSO egy digitális kód tasztatúra ami aktiválja a reléket egy 1-8 számjegyű kóddal. Használata ideális olyan helyekre ahol fontos a biztonság, viszont nem kell távirányítót

Részletesebben

1 lakásos Felületre szerelhető Kártyaolvasó nélkül. 2 lakásos Felületre szerelhető Kártyaolvasó nélkül DT607-ID-FE-S1. 1 lakásos

1 lakásos Felületre szerelhető Kártyaolvasó nélkül. 2 lakásos Felületre szerelhető Kártyaolvasó nélkül DT607-ID-FE-S1. 1 lakásos Típusok kis rendszerekhez C-S1 -ID-S3 YLI SIKMGNESEK Leírás 2ESY egy egyszerűen telepíthető, és beköthető, 2 vezetékes kaputelefon rendszer. US-os rendszerű kaputelefon képes audió, valamint videó rendszert

Részletesebben

Kültéri időjárásálló kódkapcsoló DK-2861K és DK-2865K Használati utasítás (MK-II)

Kültéri időjárásálló kódkapcsoló DK-2861K és DK-2865K Használati utasítás (MK-II) Kültéri időjárásálló kódkapcsoló DK-2861K és DK-2865K Használati utasítás (MK-II) Elektromos zárakhoz és vagyonvédelmi rendszerekhez Tartalomjegyzék Bevezetés... 3 Jellemzők... 4 Választható eszközök a

Részletesebben

AIPHONE KVI. Telepítési és Használati útmutató. Szerelőkészlet Mennyiség Megnevezés A. Vandálbiztos, kültéri, fém kezelőegység

AIPHONE KVI. Telepítési és Használati útmutató. Szerelőkészlet Mennyiség Megnevezés A. Vandálbiztos, kültéri, fém kezelőegység AIPHONE 2004/06 változat KVI Típusszám:120130 Vandálbiztos, kültéri, fém kezelőegység Telepítési és Használati útmutató Szerelőkészlet Mennyiség Megnevezés A Ábra 1 TORX M4x10 csavar 1 TORX T20 kulcs 2

Részletesebben

ROSSLARE AC-Q42 önálló egyajtós vandálbiztos beléptető rendszer 500 felhasználóig

ROSSLARE AC-Q42 önálló egyajtós vandálbiztos beléptető rendszer 500 felhasználóig ROSSLARE AC-Q42 önálló egyajtós vandálbiztos beléptető rendszer 500 felhasználóig Telepítési és kezelési utasítás: Egyéb tulajdonságok: Beépített billentyűzet és proximity olvasó Belső zümmer Segéd be

Részletesebben

K1 Kódzár. Felhasználói útmutató

K1 Kódzár. Felhasználói útmutató K1 Kódzár Felhasználói útmutató BEMUTATÓ K1 az egyetlen önálló működésű beléptetésvezérlő, amely integrált billentyűzettel és kártyaolvasóval rendelkezik. Egyszerűen felszerelhető és kezelhető, 6 vezetékkel

Részletesebben

Sebury F007-EM. Önálló RF kártyás és ujjlenyomat olvasós beléptető

Sebury F007-EM. Önálló RF kártyás és ujjlenyomat olvasós beléptető Sebury F007-EM Önálló RF kártyás és ujjlenyomat olvasós beléptető Kábelcsatlakozó Szabotázsvédelem F007-EM Az F007-EM önálló RF kártyás és ujjlenyomat olvasós beléptető a legújabb mikroprocesszoros technológia

Részletesebben

2 VEZETÉKES KAPUTELEFON RENDSZER Számkóddal és proximity-olvasóval felszerelt beléptető

2 VEZETÉKES KAPUTELEFON RENDSZER Számkóddal és proximity-olvasóval felszerelt beléptető 2 VEZETÉKES KAPUTELEFON RENDSZER Számkóddal és proximity-olvasóval felszerelt beléptető VDT-AKP Leírás v1.1 Tartalomjegyzék 1. Felépítés és funkciók...3 2. Csatlakozók...3 3. Felszerelés...4 4. Elektromos

Részletesebben

VDCU használati utasítás

VDCU használati utasítás VDCU használati utasítás A VDCU a 2 vezetékes Futura Digital rendszerhez tervezett többfunkciós eszköz. 2 db CCTV kamera csatlakoztatható felhasználásával a rendszerhez, továbbá világítás vagy zárnyitás

Részletesebben

2-VEZETÉKES KAPUTELEFON RENDSZER Kameraillesztő. VDCU Felhasználói és telepítői kézikönyv VDCU. VDCU Leírás v1.0.pdf

2-VEZETÉKES KAPUTELEFON RENDSZER Kameraillesztő. VDCU Felhasználói és telepítői kézikönyv VDCU. VDCU Leírás v1.0.pdf 2-VEZETÉKES KAPUTELEFON RENDSZER Kameraillesztő VDCU Felhasználói és telepítői kézikönyv VDCU VDCU Leírás v1.0.pdf Tartalomjegyzék 1 Készülék felépítése...3 2 Műszaki paraméterek...3 3 DIP kapcsolók beállítása...4

Részletesebben

Használati útmutató. DH16A-30DT és DH16A-62DT. DH16A-62DT Fém ház és billentyűzet. DH16A-30DT Fém ház és billentyűzet

Használati útmutató. DH16A-30DT és DH16A-62DT. DH16A-62DT Fém ház és billentyűzet. DH16A-30DT Fém ház és billentyűzet Használati útmutató DH16A-30DT és DH16A-62DT DH16A-30DT Fém ház és billentyűzet DH16A-62DT Fém ház és billentyűzet wwwautomatakapucom szám Megnevezés 1 Mód visszajelző 2 Ajtó visszajelző 3 Mátrix billentyűzet

Részletesebben

1. oldal összesen 6 oldal FARFISA TD6100 DIGITÁLIS NYOMÓGOMB PANEL

1. oldal összesen 6 oldal FARFISA TD6100 DIGITÁLIS NYOMÓGOMB PANEL 1. oldal összesen 6 oldal FARFISA TD6100 DIGITÁLIS NYOMÓGOMB PANEL Nyomógomb panel eloxált alumíniumból, 12 gombos kezelővel és 4 számjegyes kijelzővel. Lehetővé teszi max. 255 hívás létrehozását és elküldését

Részletesebben

FARFISA, FA/FC52 ELEKTRONIKUS KÓDZÁR

FARFISA, FA/FC52 ELEKTRONIKUS KÓDZÁR 1.oldal FARFISA, FA/FC52 ELEKTRONIKUS KÓDZÁR 2.oldal Az FC52 kódzárral két relét lehet működtetni a feltanított számkódok segítségével. Mindkét reléhez egyenként maximálisan 4 4 számkódot lehet felprogramozni.

Részletesebben

ADAX NEO BASIC S5. NORDINOVA ENERGY KFT Budapest X. Jászberényi út 47/c

ADAX NEO BASIC S5. NORDINOVA ENERGY KFT Budapest X. Jászberényi út 47/c ADAX NEO BASIC S5 NORDINOVA ENERGY KFT. 1106 Budapest X. Jászberényi út 47/c Neo Basic S5 termosztát használati utasítás Bevezetés A készüléket csökkent értelmi, vagy fizikai képességekkel rendelkező személyek

Részletesebben

VDT10 HASZNÁLATI UTASÍTÁS VDT10/D7 sorozatú készülékekhez

VDT10 HASZNÁLATI UTASÍTÁS VDT10/D7 sorozatú készülékekhez VDT10 HASZNÁLATI UTASÍTÁS VDT10/D7 sorozatú készülékekhez Tartalomjegyzék 1. Monitor és funkciók...3 2. Monitor felszerelése...3 3. Alap funkciók működése...4 4. Belső hívások...4 5. Felhasználói beállítások

Részletesebben

2-VEZETÉKES KAPUTELEFON RENDSZER Beltéri egység. VDT10 Felhasználói és telepítői kézikönyv VDT10. VDT10 Leírás v1.4.pdf
