1 MTL MK MP D2 D3 D4 SLIM SMB GYM-M mnyezeti lámpatestek surface-mounted luminaires D6 D7 D8 MA D9 ATRIUM MUT D10 D11 mnyezeti lámpatestek surface mounted luminaires COMPASS D1

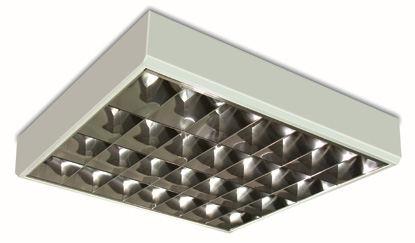

2 COMPASS MTL Mnyezeti fénycsöves lámpatest dupla parabola tükörrel Surface-mounted luoresct luminaire double parabolic louvre cd/klm n = 63% CO C180 C C270 MTL / 1 x 18 T8 620 x 202 x 84 0 x 2,1-2,4 MTL / 1 x 36 T8 12 x 202 x x 3,5-3,8 MTL / 1 x 58 T8 x 202 x x 5,1-5,4 MTL / 2 x 18 T8 620 x 320 x 84 0 x 1 3,0-3,3 MTL / 2 x 36 T8 12 x 320 x x 1 5,2-5,5 MTL / 2 x 58 T8 x 320 x x 1 6,4-6,7 MTL / 3 x 18 T8 620 x 620 x 84 0 x 280 4,9-5,2 MTL / 3 x 36 T8 12 x 620 x x 500 7,8-8,4 MTL / 3 x 58 T8 x 620 x x 0 11,2-11,8 MTL / 4 x 18 T8 620 x 620 x 84 0 x 280 4,6-4,9 MTL / 4 x 36 T8 12 x 620 x x 500 8,4-9,0 MTL / 4 x 58 T8 x 620 x x 0 12,2-13,0 Rdelhető / Elektronikus előtét 1-10V ECG Emergcy unit Szerkezeti kialakítás: Mnyezeti lámpatest, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Magasfényű alumínium parabola relektor, 65º vagy 55ºos sugárzási félszögön túl árnyékolt. Rögzítés: Univerzálisan alkalmazható mnyezetre Védettség: IP20 Alkalmazás: Igényes belterek, irodák, üzletek, iskolák. Optical system: Specular aluminium parabolic relector, 65 or 55 glare control. Installation: Surface mounting by screws 2,5 mm 2 wire dia.) Protection grade: IP20 Application: Indoor areas, ofices, retail areas, schools. D2

3 270 0 cd/klm n = 51% CO C180 C C270 0 MK Mnyezeti, kompakt fénycsöves lámpatest dupla parabola tükörrel Surface-mounted, compact luoresct luminaire, double parabolic louvre Rdelhető / Szerkezeti kialakítás: Mnyezeti lámpatest, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Magasfényű alumínium parabola relektor, 65º vagy 55º-os sugárzási félszögön túl árnyékolt. Rögzítés: Univerzálisan alkalmazható mnyezetre Bekötés: Bekötésre kész, 3 pólusú sorkapocs (2,5 mm 2 vezetékméretig), beleértve a földelővezetéket. Védettség: IP20 Alkalmazás: Folyosók, közlekedők, kisebb helyiségek. Optical system: Specular aluminium parabolic relector, 65 or 55 glare control. Installation: Surface mounting by screws. Protection grade: IP20 Mounting DxE Application: corridors and small sized rooms. MK / 2 x 11 TC-EL 298 x 298 x x 200 2,0-2,2 MK / 2 x 18 TC-L 298 x 298 x x 200 2,0-2,2 Emergcy unit Elektronikus előtét 1-10V ECG mnyezeti lámpatestek surface mounted luminaires COMPASS D3

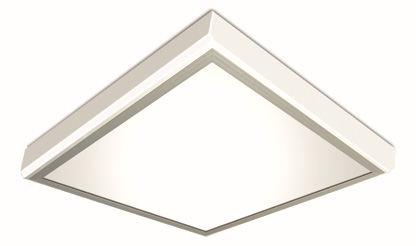

4 COMPASS MP Mnyezeti fénycsöves lámpatest opál műanyag előlappal Surface-mounted luoresct luminaire, opal plastic diffuser cd/klm n = 32% CO C180 C C270 MP x 18 T8 620 x 202 x 84 0 x 2,1-2,4 MP x 36 T8 12 x 202 x x 3,5-3,8 MP x 58 T8 x 202 x x 5,0-5,3 MP x 18 T8 620 x 320 x 84 0 x 1 3,0-3,3 MP x 36 T8 12 x 320 x x 1 5,2-5,5 MP x 58 T8 x 320 x x 1 6,4-6,7 MP x 18 T8 620 x 620 x 84 0 x 280 4,9-5,2 MP x 36 T8 12 x 620 x x 500 9,1-9,7 MP x 58 T8 x 620 x x 0 11,2-12,8 MP x 18 T8 620 x 620 x 84 0 x 280 4,6-4,9 MP x 36 T8 12 x 620 x x 500 8,4-9,8 MP x 58 T8 x 620 x x 0 12,2-12,8 Rdelhető / Emergcy unit Szerkezeti kialakítás: Mnyezeti lámpatest, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Opál, műanyag előlap. Rögzítés: Univerzálisan alkalmazható mnyezetre Tömítés: Körbefutó, elasztikus tömítőszalagok por és nedvesség elli védelemre (IP54). Bekötés: Bekötésre kész, 3 pólusú sorkapocs (2,5 mm 2 Védettség: IP40. Rdelhető IP54 szintű védettséggel. Alkalmazás: Uszodai és sportcsarnoki öltözőhelyiségek, nedves helyiségek, konyhák, orvosi rdelők, kórházak, vegyi, gyógyszeripari és kozmetikai üzemek valamint egyéb magas higiéniai igénnyel rdelkező tisztaterek. Optical system: Opal, plastic diffuser. Installation: Surface mounting by screws. Sealing: Elastic sealing strips against dust and moisture intrusion (IP54). Elektronikus előtét 1-10V ECG Protection grade: IP40. Also available IP54. Application: Changing rooms in sports and swimming halls, damp vironmts, kitchs, surgeries, clean rooms with high hygiic standards, hospitals, operation rooms, pharmaceutical- chemical and food processing works, electronic clean room technology. D4

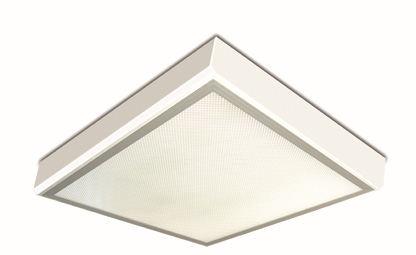

5 220 0 cd/klm n = 59% CO C180 C C270 Rdelhető / MP Mnyezeti fénycsöves lámpatest prizma műanyag előlappal Surface-mounted luoresct luminaire, plastic prismatic diffuser Szerkezeti kialakítás: Mnyezeti lámpatest, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Prizma, műanyag előlap. Rögzítés: Univerzálisan alkalmazható mnyezetre Tömítés: Körbefutó, elasztikus tömítőszalagok por és nedvesség elli védelemre (IP54). Bekötés: Bekötésre kész, 3 pólusú sorkapocs (2,5 mm 2 vezetékméretig), beleértve a földelővezetéket. Védettség: IP40. Rdelhető IP54 szintű védettséggel. Alkalmazás: Uszodai és sportcsarnoki öltözőhelyiségek, nedves helyiségek, konyhák, orvosi rdelők, kórházak, vegyi, gyógyszeripari és kozmetikai üzemek valamint egyéb magas higiéniai igénnyel rdelkező tisztaterek. Optical system: Prismatic, plastic diffuser. Installation: Surface mounting by screws. Sealing: Elastic sealing strips against dust and moisture intrusion (IP54). Protection grade: IP40. Also available IP54. Application: Changing rooms in sports and swimming halls, damp vironmts, kitchs, surgeries, clean rooms with high hygiic standards, hospitals, operation rooms, pharmaceutical- chemical and food processing works, electronic clean room technology. MP x 18 T8 620 x 202 x 84 0 x 2,1-2,4 MP x 36 T8 12 x 202 x x 3,5-3,8 MP x 58 T8 x 202 x x 5,0-5,3 MP x 18 T8 620 x 320 x 84 0 x 1 3,0-3,3 MP x 36 T8 12 x 320 x x 1 5,2-5,5 MP x 58 T8 x 320 x x 1 6,4-6,7 MP x 18 T8 620 x 620 x 84 0 x 280 4,9-5,2 MP x 36 T8 12 x 620 x x 500 9,1-9,7 MP x 58 T8 x 620 x x 0 11,2-11,8 MP x 18 T8 620 x 620 x 84 0 x 280 4,6-4,9 MP x 36 T8 12 x 620 x x 500 8,4-9,0 MP x 58 T8 x 620 x x 0 12,2-12,8 Emergcy unit Elektronikus előtét 1-10V ECG mnyezeti lámpatestek surface mounted luminaires COMPASS D5

6 COMPASS SLIM Mnyezeti T5 fénycsöves lámpatest opál műanyag előlappal Surface-mounted luminaire for T5 luoresct lamps, opal plexi diffuser cd/klm n = 38% CO C180 C C270 SLIM x 28 T x 144 x x 50 3,1-3,4 SLIM x 35 T x 144 x x 50 3,9-4,2 SLIM x 49 T x 144 x x 50 3,9-4,2 SLIM x 54 T x 144 x x 50 3,1-3,4 SLIM x 80 T x 144 x x 50 3,9-4,2 SLIM x 28 T x 231 x x 125 4,3-4,6 SLIM-II x 28 T x 144 x x 50 3,1-3,4 SLIM x 35 T x 231 x x 125 5,3-5,6 SLIM-II x 35 T x 144 x x 50 3,9-4,2 SLIM x 49 T x 231 x x 125 5,3-5,6 SLIM-II x 49 T x 144 x x 50 3,9-4,2 SLIM x 54 T x 231 x x 125 4,3-4,6 SLIM-II x 54 T x 144 x x 50 3,1-3,4 SLIM x 80 T x 231 x x 125 5,3-5,6 SLIM-II x 80 T x 144 x x 50 3,9-4,2 SLIM x 14 T5 592 x 622 x x 400 4,8-5,1 SLIM x 14 T5 592 x 622 x x 400 4,5-4,8 Rdelhető / Elektronikus előtét 1-10V ECG Emergcy unit Szerkezeti kialakítás: Mnyezeti lámpatest, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Opál, műanyag előlap. Rögzítés: Univerzálisan alkalmazható mnyezetre Védettség: IP40 Rdelhető IP54 szintű védettséggel. Alkalmazás: Igényes belterek, irodák, üzletek, iskolák. Optical system: Opal, plastic diffuser. Installation: Surface mounting by screws. Protection grade: IP40. Also available IP54. Application: Indoor areas, ofices, retail areas, schools. D6

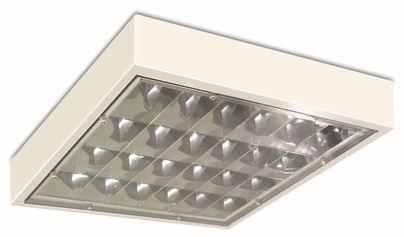

7 SMB Mnyezeti tisztatéri lámpatest dupla parabola tükörrel Surface-mounted clean room luminaire with double parabolic louvre Rdelhető / Szerkezeti kialakítás: Hajlitott, zárt acéllemez ház, fehérre szinterezve. Optikai rdszer: Magasfényű alumínium parabola relektor, 65º vagy 55º-os sugárzási félszögön túl árnyékolt. Rögzítés: Tekintettel a lámpatest súlyára, javasoljuk a betonmnyezethez vagy acélszerkezethez történő rögzítést. Tömítés: Körbefutó, elasztikus tömítőszalagok por és nedvesség elli védelemre. Bekötés: Bekötésre kész, 3 pólusú sorkapocs (2,5 mm2 Védettség: IP65 Alkalmazás: Magas igényű tisztaterek, műtők, intzív osztályok, gyógyszeripari, élelmiszeripari és vegyi üzemek, chipszerelő valamint egyéb elekronikai üzemek. Construction: Folded, welded steel sheet body, white powder Optical system: Specular aluminium parabolic relector, 65 or 55 glare control. Installation: In view of the weight of the luminaire please sure the ceiling is adequate to support the itting. Sealing: Elastic gasket rings against dust and moisture intrusion. Connection: 3 way push-wire LNE terminal block (upto 2,5 mm2 wire dia.). Protection grade: IP65 Application: Clean rooms with high hygiic standards, hospitals, operation rooms, pharmaceutical- chemical and food processing works, electronic clean room technology. SMB / 2 x 36 T x 340 x 1000 x 220 9,5-9,8 SMB / 2 x 58 T8 70 x 340 x 10 x ,5-11,8 SMB / 3 x 18 T8 620 x 620 x 410 x 4 8,5-8,8 SMB / 3 x 36 T x 340 x 1000 x ,4-11,0 SMB / 3 x 58 T8 70 x 340 x 10 x ,4-13,0 SMB / 4 x 18 T8 620 x 620 x 410 x 4 8,7-9,0 SMB / 2 x 28 T x 250 x x 1 9,5-9,8 SMB / 2 x 35 T5 20 x 250 x x 1 11,5-11,8 SMB / 2 x 49 T5 20 x 250 x x 1 11,5-11,8 SMB / 2 x 54 T x 250 x x 1 9,5-9,8 SMB / 2 x 80 T5 20 x 250 x x 1 11,5-11,8 SMB / 3 x 14 T5 595 x 595 x x 4 8,5-8,8 SMB / 3 x 24 T5 595 x 595 x x 4 8,5-8,8 SMB / 4 x 14 T5 595 x 595 x x 4 9,7-10,0 SMB / 4 x 24 T5 595 x 595 x x 4 9,7-10,0 Emergcy unit Elektronikus előtét 1-10V ECG mnyezeti lámpatestek surface mounted luminaires COMPASS D7

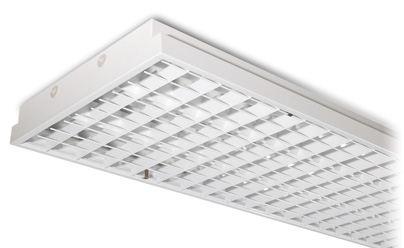

8 GYM-M COMPASS Labdavédett mnyezeti lámpatest tükrös fényterelővel Surface-mounted louvre type luminaire with ball protection Mounting DxE GYM-M x58 T8 40 x 313 x 83 0 x ,5-11,8 GYM-M x58 T8 40 x 463 x 83 0 x 370 -,6 GYM-M x35 T5 40 x 313 x 83 0 x ,5,11,8 GYM-M x35 T5 40 x 463 x 83 0 x 370 -,6 GYM-MII x35 T5 40 x 313 x 83 0 x ,6 GYM-MII x35 T5 40 x 463 x 83 0 x ,7 GYM-M x49 T5 40 x 313 x 83 0 x ,5-11,8 GYM-M x49 T5 40 x 463 x 83 0 x 370 -,6 GYM-MII x49 T5 40 x 313 x 83 0 x 220,5-16,1 GYM-MII x49 T5 40 x 463 x 83 0 x ,9 GYM-M x80 T5 40 x 313 x 83 0 x ,5-11,8 GYM-M x80 T5 40 x 463 x 83 0 x 370 -,6 GYM-MII x80 T5 40 x 313 x 83 0 x ,6 GYM-MII x80 T5 40 x 463 x 83 0 x ,9 GYM-M235-80INT x35/49/80 intelligs T5 40 x 313 x 83 0 x ,5-12,1 GYM-M335-80INT x35/49/80 intelligs T5 40 x 463 x 83 0 x 370 -,6 GYM-MII435-80INT x35/49/80 intelligs T5 40 x 313 x 83 0 x ,6 GYM-MII635-80INT x35/49/80 intelligs T5 40 x 463 x 83 0 x ,9 Rdelhető / Elektronikus előtét 1-10V ECG Emergcy unit Szerkezeti kialakítás: Mnyezeti lámpatest, belső merevítéssel megerősített hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Magasfényű alumínium V relektor, sávos keresztlamellákkal, acélpálcás erősítéssel. Rögzítés: Univerzálisan alkalmazható mnyezetre Védettség: IP20. Védelem tiszlabda ell DIN VDE 0710/13 szerint. Alkalmazás: Sportcsarnokok, tornatermek. Construction: Reinforced folded steel sheet body, white powder Optical system: Specular aluminium V relector, with ribbed matt cross blades, reinforced with stainless steel bars. Installation: surface mounting by screws Protection grade: IP20. Protection also against tnis balls according to DIN VDE 0710/13. Application: Sport halls, gyms D8

9 500 0 cd/klm n = 67% CO C180 C C Szerkezeti kialakítás: Mnyezeti lámpatest, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Fényes aszimmetrikus alumínium relektor. Rögzítés: Univerzálisan alkalmazható mnyezetre vezetékméretig), beleértve a földelővezetéket Védettség: IP20 Alkalmazás: Táblák, függőleges felületek, polcok megvilágítása. MA Aszimmetrikus mnyezeti lámpatest Asymmetric surface-mounted luminaire Optical system: Specular asymmetric aluminium relector. Installation: Surface mounting by screws. 2,5 mm 2 wire dia.) Protection grade: IP20 Mounting DxE Application: blackboards in schools, vertical surfaces, shelves, racks in retail areas. MA X 36 T x 240 x x 100 4,7-5,0 MA x 58 T8 35 x 240 x x 100 5,9-6,2 MA x 35 T x 144 x x 100 5,9-6,2 MA x 49 T x 144 x x 100 5,9-6,2 MA x 54 T x 144 x x 100 4,5-4,8 MA x 80 T x 144 x x 100 5,9-6,2 MA-136K x 36 TC-L 597 x 240 x x 100 2,9-3,2 MA-5K x 55 TC-L 597 x 240 x x 100 2,9-3,2 MA-255K x 55 TC-L 1235 x 240 x x 100 4,8-5,1 Rdelhető / Emergcy unit Elektronikus előtét 1-10V ECG mnyezeti lámpatestek surface mounted luminaires COMPASS D9

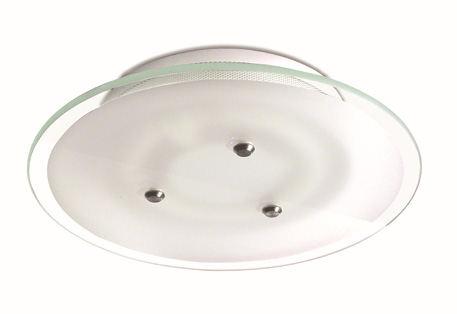

10 COMPASS ATRIUM Körfénycsöves, mnyezeti lámpatest Surface-mounted circular luoresct luminaire 50 0 cd/klm n = 54% CO C180 C C270 Mounting DxE AT x 40 T5-FC ø425 x 65 ø140 (x 3) 2,4 AT x x 40 T5-FC ø425 x 65 ø140 (x 3) 2,5 Elektronikus előtét 1-10V ECG Rdelhető / Inverter (külön dobozban, max 1,5m távolságra) / Emergcy unit (in a separate box, up to 1.5m distance) Szerkezeti kialakítás: Mnyezeti lámpatest, acél alaplap, perforált oldallemez, fehérre szinterezve. Optikai rdszer: Közép homokszórt, csiszolt, 6mm vastag üveg előlap. Rögzítés: Univerzálisan alkalmazható mnyezetre és falra Védettség: IP20 Alkalmazás: Szállodák, konferciatermek, előterek, eladóterek. Construction: Steel gear tray, perforated cover, white powder Optical system: Sand blasted inner surface, ground edge, 6mm thick glass diffuser Installation: Surface mounting by screws. Protection grade: IP20 Application: Hotels, conferce rooms, trance areas, sales areas. D10

11 MUT COMPASS Mnyezeti üvegelőlapos, dupla parabola tükrös lámpatest Surface-mounted glass covered luminaire with double-parabolic louvre MUT x 18 T8 620 x 340 x 410 x 220 6,7-7,0 MUT x 36 T x 340 x 1000 x 220 8,4-8,7 MUT x 58 T8 70 x 340 x 10 x ,1-10,4 MUT x 18 T8 620 x 620 x 410 x 4 7,6-7,9 MUT x 28 T x 250 x x 1 8,4-8,7 MUT x 35 T5 20 x 250 x x 1 10,1-10,4 MUT x 49 T5 20 x 250 x x 1 10,1-10,4 MUT x 54 T x 250 x x 1 8,4-8,7 MUT x 80 T5 20 x 250 x x 1 10,1-10,4 MUT x 14 T5 595 x 595 x x 4 7,4-7,7 MUT x 14 T5 595 x 595 x x ,9 Rdelhető / Emergcy unit Szerkezeti kialakítás: Mnyezeti lámpatest, üveg előlappal, hajlított acéllemez ház, fehérre szinterezve. Optikai rdszer: Magasfényű alumínium parabola relektor, 65º vagy 55º-os sugárzási félszögön túl árnyékolt. Rögzítés: Univerzálisan alkalmazható mnyezetre és falra Tömítés: Körbefutó, elasztikus tömítőszalagok por és nedvesség elli védelemre (opcionális). Védettség: IP54. V tükör / V louvre Alkalmazás: Uszodai és sportcsarnoki öltözőhelyiségek, nedves helyiségek, konyhák, orvosi rdelők, kórházak, vegyi, gyógyszeripari és kozmetikai üzemek. Optical system: Specular aluminium parabolic relector, 65 or 55 glare control. Installation: Surface mounting by screws. Sealing: Elastic sealing strips against dust and moisture intrusion (optional). Elektronikus előtét 1-10V ECG Protection grade: IP54. Application: Changing rooms in sports and swimming halls, damp vironmts, kitchs, surgeries, hospitals, pharmaceutical- chemical and food processing works. D12

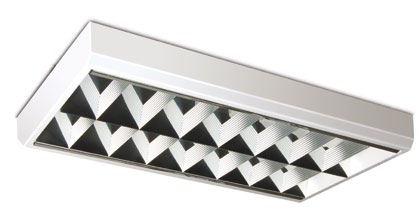

12 PLANA Szuperlapos mnyezeti lámpatest V alakú tükörrel Superlat surface luminaire, V louvre with ribbed cross blades Rdelhető / Szerkezeti kialakítás: Szuperlapos mnyezeti lámpatest. Hajlított, zárt acéllemez ház, fehérre szinterezve. Optikai rdszer: Magasfényű, vagy selyemmatt alumínium V relektor, sávos keresztlamellákkal. Rögzítés: Univerzálisan alkalmazható mnyezetre Bekötés: Bekötésre kész, 3 pólusú sorkapocs (2,5 mm 2 Védettség: IP20 Alkalmazás: Alacsony belterek, irodák, üzletek, iskolák. Construction: Folded, welded steel sheet body, white powder Optical system: Specular or semi specular aluminium V relector, with ribbed matt cross blades. Installation: Surface mounting by screws. Protection grade: IP20 Application: Low ceiling areas, ofices, retail areas, schools. PL x 36 T8 12 x 180 x x 110 3,3 PL x 58 T8 x 180 x x 110 4,4 PL x 36 T8 12 x 250 x x 180 4,3 PL x 58 T8 x 250 x x 180 5,7 PL x 28 T5 12 x 180 x x 110 3,0 PL x 35 T5 x 180 x x 110 4,0 PL x 49 T5 x 180 x x 110 4,0 PL x 54 T5 12 x 180 x x 110 3,0 PL x 80 T5 x 180 x x 110 4,0 PL x 28 T5 12 x 220 x x 1 4,0 PL x 35 T5 x 220 x x 1 5,2 PL x 49 T5 x 220 x x 1 5,2 PL x 54 T5 12 x 220 x x 1 4,0 PL x 80 T5 x 220 x x 1 5,2 Emergcy unit Elektronikus előtét 1-10V ECG 2 0 cd/klm n = 58% CO C180 C C270 0 mnyezeti lámpatestek surface mounted luminaires COMPASS
