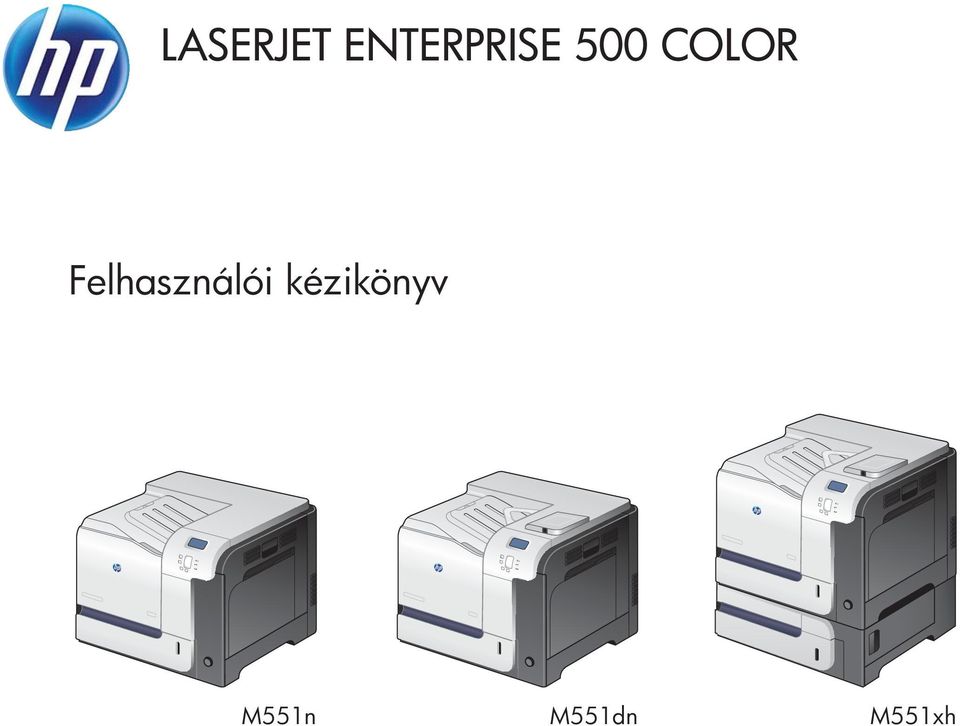

1 LASERJET ENTERPRISE 500 COLOR Felhasználói kézikönyv M551n M551dn M551xh

2

3 HP LaserJet Enterprise 500 color M551 Felhasználói kézikönyv

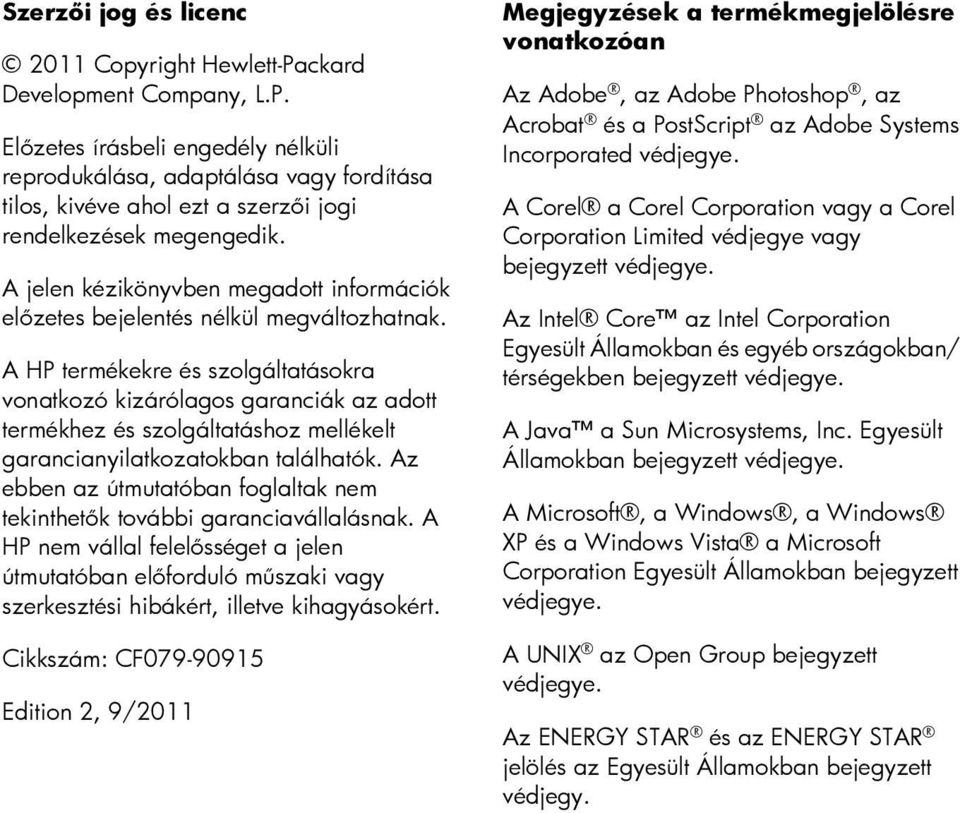

4 Szerzői jog és licenc 2011 Copyright Hewlett-Packard Development Company, L.P. Előzetes írásbeli engedély nélküli reprodukálása, adaptálása vagy fordítása tilos, kivéve ahol ezt a szerzői jogi rendelkezések megengedik. A jelen kézikönyvben megadott információk előzetes bejelentés nélkül megváltozhatnak. A HP termékekre és szolgáltatásokra vonatkozó kizárólagos garanciák az adott termékhez és szolgáltatáshoz mellékelt garancianyilatkozatokban találhatók. Az ebben az útmutatóban foglaltak nem tekinthetők további garanciavállalásnak. A HP nem vállal felelősséget a jelen útmutatóban előforduló műszaki vagy szerkesztési hibákért, illetve kihagyásokért. Cikkszám: CF Edition 2, 9/2011 Megjegyzések a termékmegjelölésre vonatkozóan Az Adobe, az Adobe Photoshop, az Acrobat és a PostScript az Adobe Systems Incorporated védjegye. A Corel a Corel Corporation vagy a Corel Corporation Limited védjegye vagy bejegyzett védjegye. Az Intel Core az Intel Corporation Egyesült Államokban és egyéb országokban/ térségekben bejegyzett védjegye. A Java a Sun Microsystems, Inc. Egyesült Államokban bejegyzett védjegye. A Microsoft, a Windows, a Windows XP és a Windows Vista a Microsoft Corporation Egyesült Államokban bejegyzett védjegye. A UNIX az Open Group bejegyzett védjegye. Az ENERGY STAR és az ENERGY STAR jelölés az Egyesült Államokban bejegyzett védjegy.

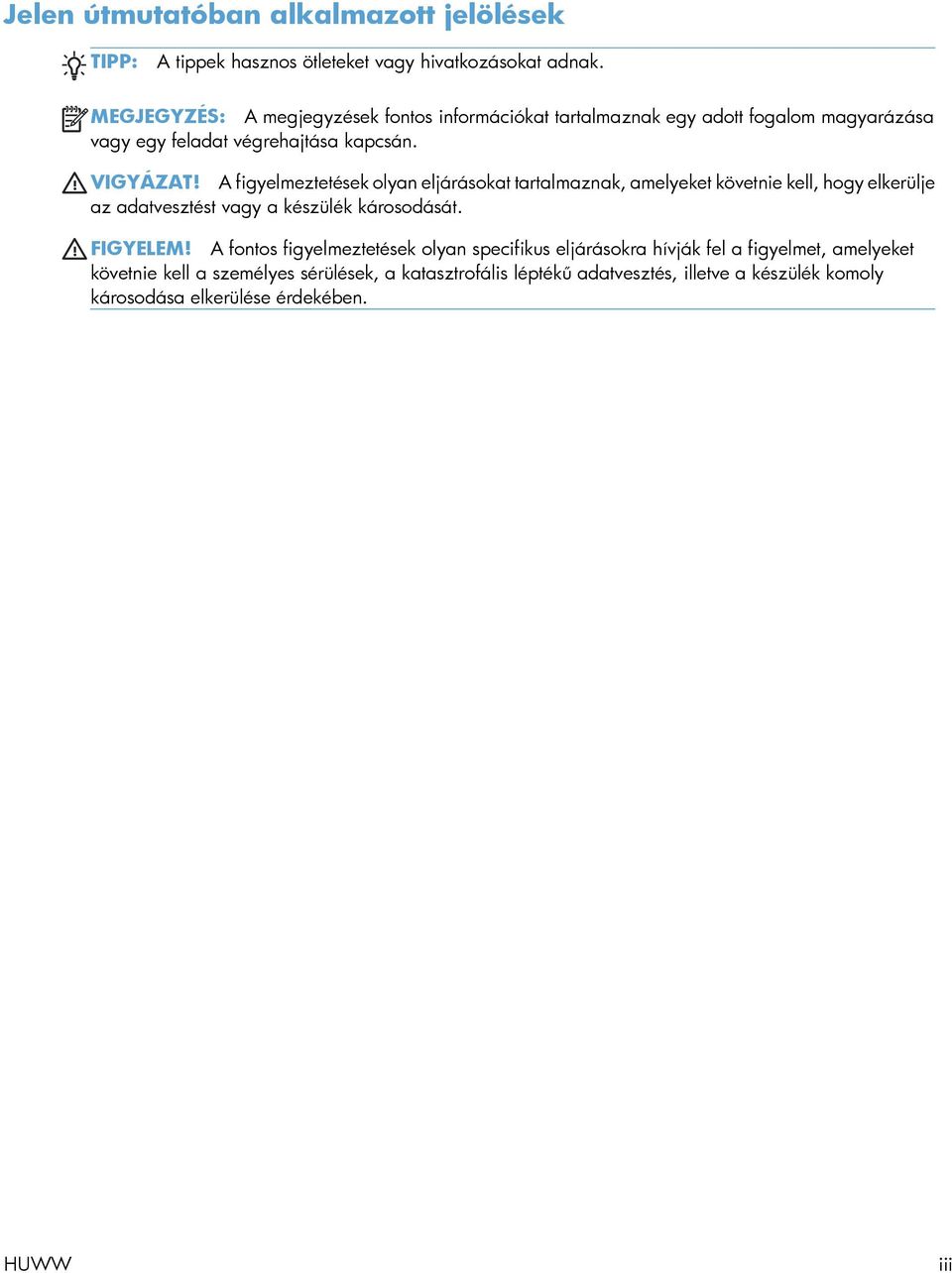

5 Jelen útmutatóban alkalmazott jelölések TIPP: A tippek hasznos ötleteket vagy hivatkozásokat adnak. MEGJEGYZÉS: A megjegyzések fontos információkat tartalmaznak egy adott fogalom magyarázása vagy egy feladat végrehajtása kapcsán. VIGYÁZAT! A figyelmeztetések olyan eljárásokat tartalmaznak, amelyeket követnie kell, hogy elkerülje az adatvesztést vagy a készülék károsodását. FIGYELEM! A fontos figyelmeztetések olyan specifikus eljárásokra hívják fel a figyelmet, amelyeket követnie kell a személyes sérülések, a katasztrofális léptékű adatvesztés, illetve a készülék komoly károsodása elkerülése érdekében. HUWW iii

6 iv Jelen útmutatóban alkalmazott jelölések HUWW

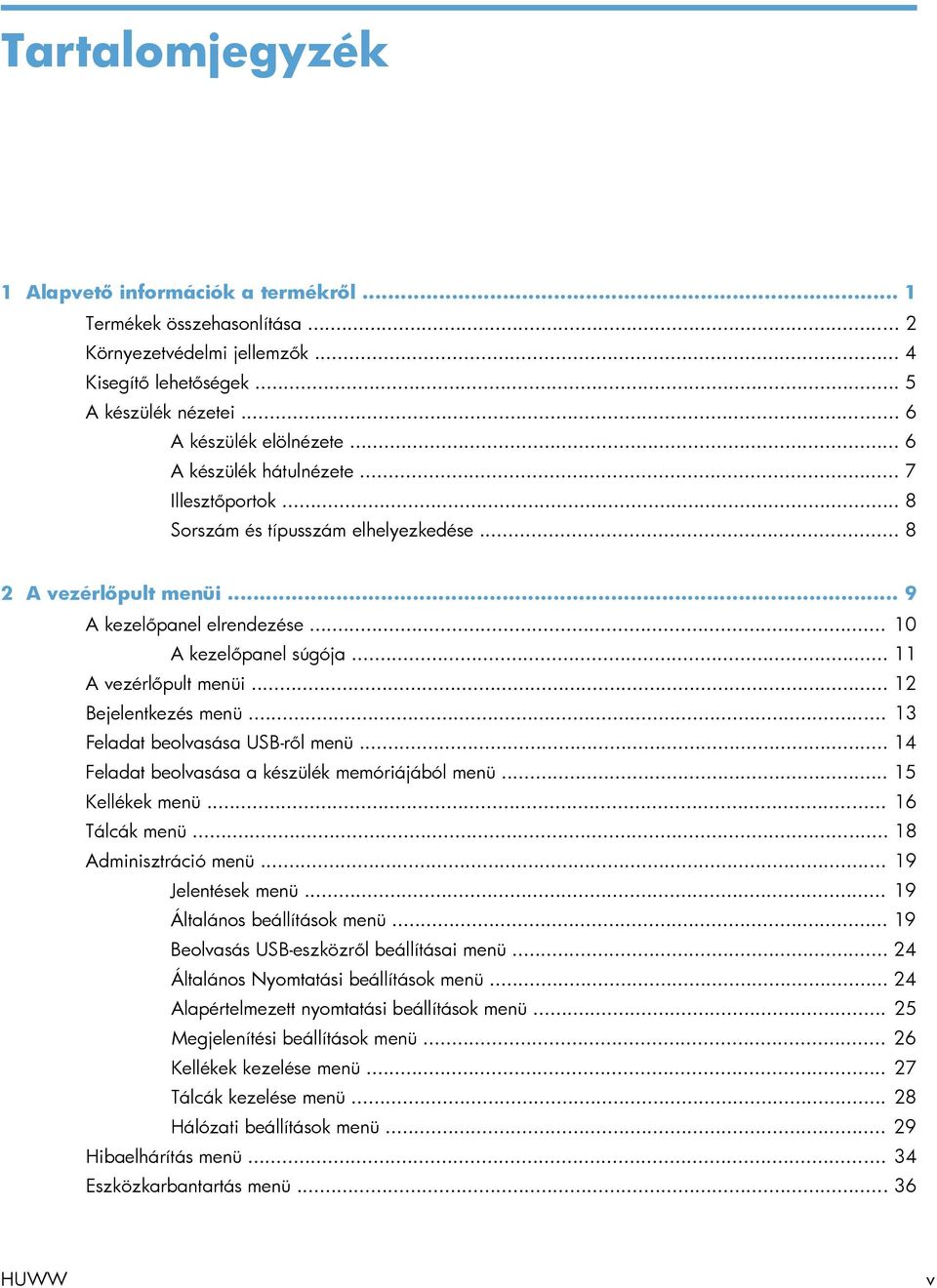

7 Tartalomjegyzék 1 Alapvető információk a termékről... 1 Termékek összehasonlítása... 2 Környezetvédelmi jellemzők... 4 Kisegítő lehetőségek... 5 A készülék nézetei... 6 A készülék elölnézete... 6 A készülék hátulnézete... 7 Illesztőportok... 8 Sorszám és típusszám elhelyezkedése A vezérlőpult menüi... 9 A kezelőpanel elrendezése A kezelőpanel súgója A vezérlőpult menüi Bejelentkezés menü Feladat beolvasása USB-ről menü Feladat beolvasása a készülék memóriájából menü Kellékek menü Tálcák menü Adminisztráció menü Jelentések menü Általános beállítások menü Beolvasás USB-eszközről beállításai menü Általános Nyomtatási beállítások menü Alapértelmezett nyomtatási beállítások menü Megjelenítési beállítások menü Kellékek kezelése menü Tálcák kezelése menü Hálózati beállítások menü Hibaelhárítás menü Eszközkarbantartás menü HUWW v

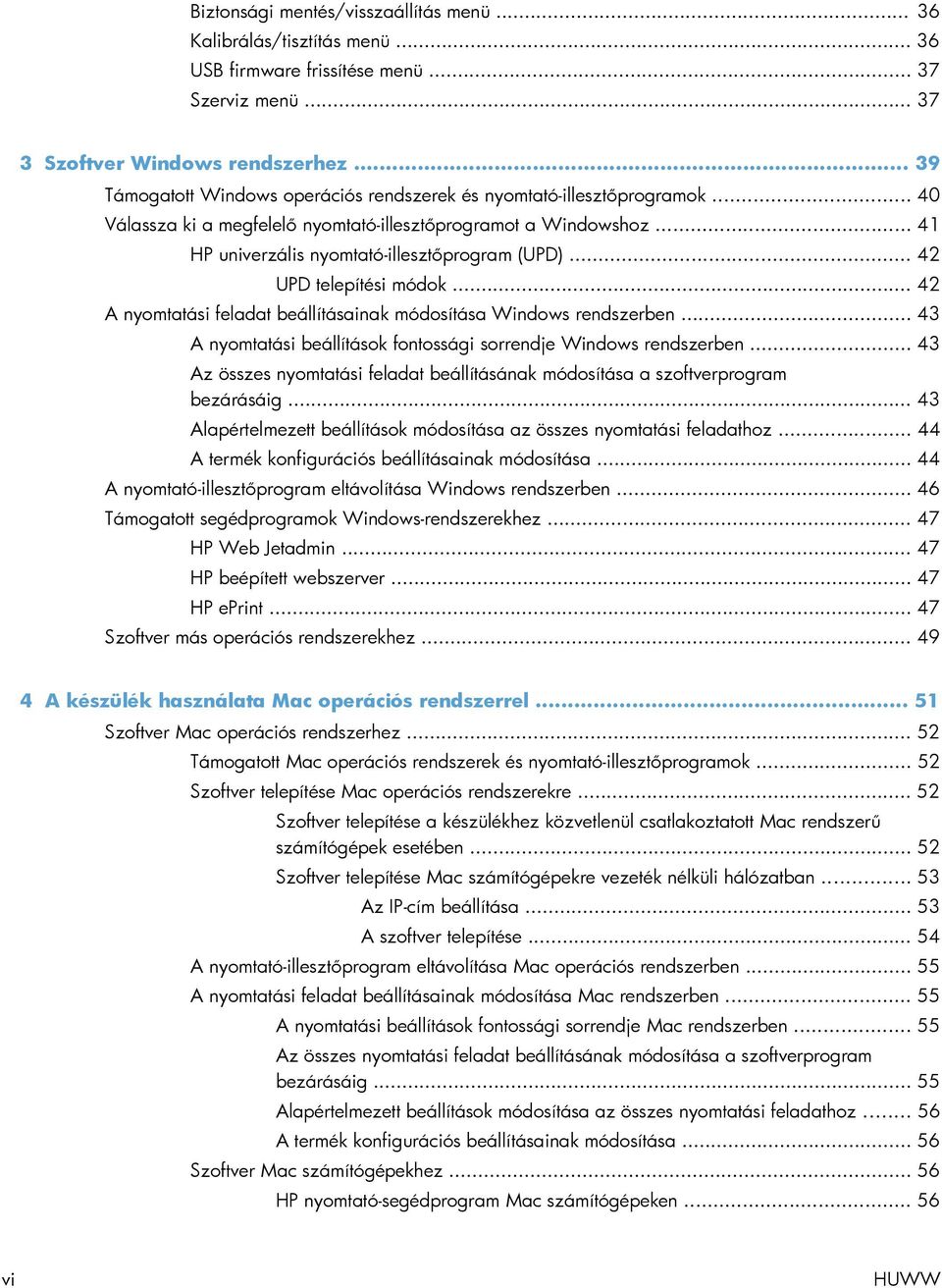

8 Biztonsági mentés/visszaállítás menü Kalibrálás/tisztítás menü USB firmware frissítése menü Szerviz menü Szoftver Windows rendszerhez Támogatott Windows operációs rendszerek és nyomtató-illesztőprogramok Válassza ki a megfelelő nyomtató-illesztőprogramot a Windowshoz HP univerzális nyomtató-illesztőprogram (UPD) UPD telepítési módok A nyomtatási feladat beállításainak módosítása Windows rendszerben A nyomtatási beállítások fontossági sorrendje Windows rendszerben Az összes nyomtatási feladat beállításának módosítása a szoftverprogram bezárásáig Alapértelmezett beállítások módosítása az összes nyomtatási feladathoz A termék konfigurációs beállításainak módosítása A nyomtató-illesztőprogram eltávolítása Windows rendszerben Támogatott segédprogramok Windows-rendszerekhez HP Web Jetadmin HP beépített webszerver HP eprint Szoftver más operációs rendszerekhez A készülék használata Mac operációs rendszerrel Szoftver Mac operációs rendszerhez Támogatott Mac operációs rendszerek és nyomtató-illesztőprogramok Szoftver telepítése Mac operációs rendszerekre Szoftver telepítése a készülékhez közvetlenül csatlakoztatott Mac rendszerű számítógépek esetében Szoftver telepítése Mac számítógépekre vezeték nélküli hálózatban Az IP-cím beállítása A szoftver telepítése A nyomtató-illesztőprogram eltávolítása Mac operációs rendszerben A nyomtatási feladat beállításainak módosítása Mac rendszerben A nyomtatási beállítások fontossági sorrendje Mac rendszerben Az összes nyomtatási feladat beállításának módosítása a szoftverprogram bezárásáig Alapértelmezett beállítások módosítása az összes nyomtatási feladathoz A termék konfigurációs beállításainak módosítása Szoftver Mac számítógépekhez HP nyomtató-segédprogram Mac számítógépeken vi HUWW

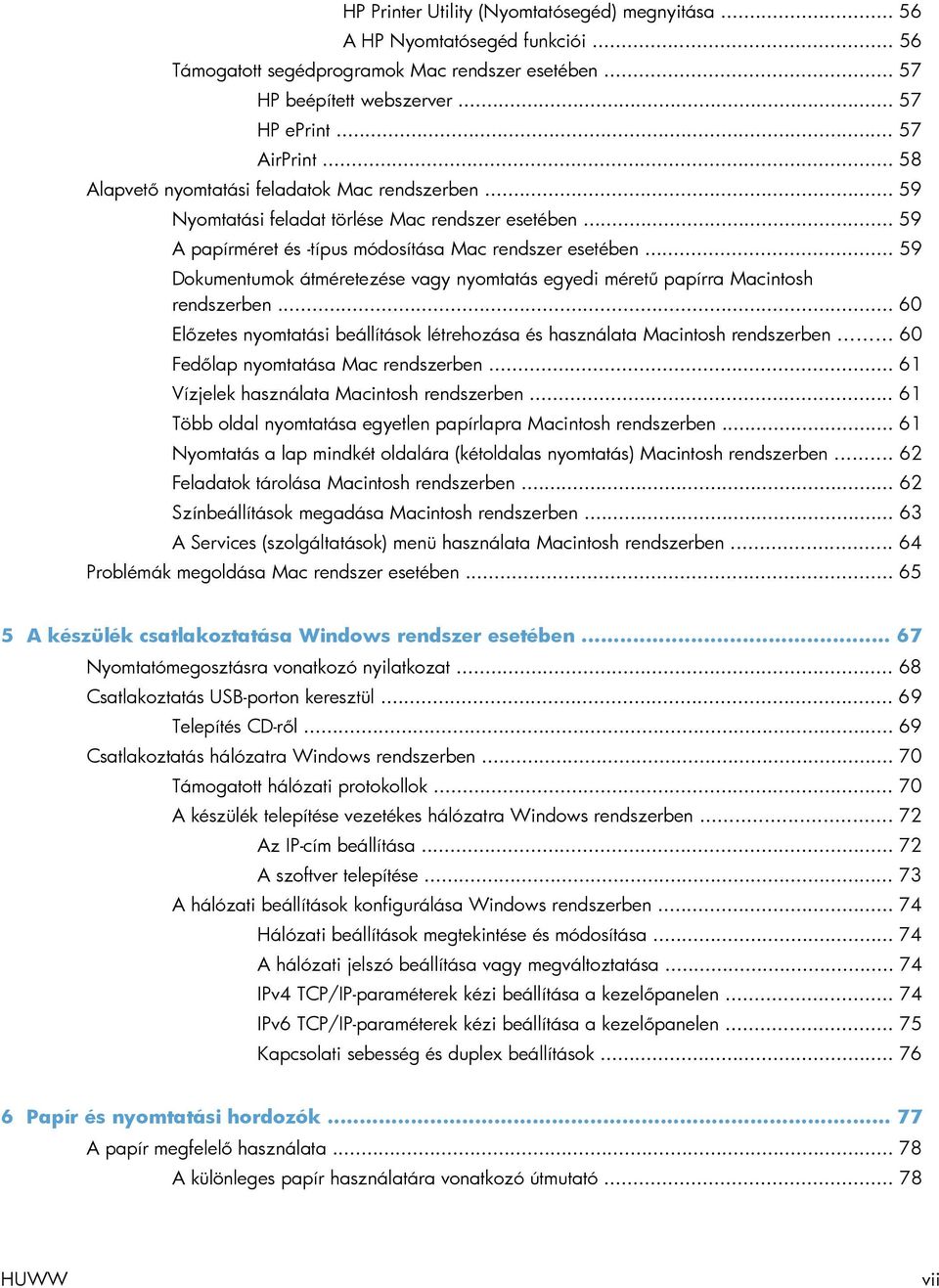

9 HP Printer Utility (Nyomtatósegéd) megnyitása A HP Nyomtatósegéd funkciói Támogatott segédprogramok Mac rendszer esetében HP beépített webszerver HP eprint AirPrint Alapvető nyomtatási feladatok Mac rendszerben Nyomtatási feladat törlése Mac rendszer esetében A papírméret és -típus módosítása Mac rendszer esetében Dokumentumok átméretezése vagy nyomtatás egyedi méretű papírra Macintosh rendszerben Előzetes nyomtatási beállítások létrehozása és használata Macintosh rendszerben Fedőlap nyomtatása Mac rendszerben Vízjelek használata Macintosh rendszerben Több oldal nyomtatása egyetlen papírlapra Macintosh rendszerben Nyomtatás a lap mindkét oldalára (kétoldalas nyomtatás) Macintosh rendszerben Feladatok tárolása Macintosh rendszerben Színbeállítások megadása Macintosh rendszerben A Services (szolgáltatások) menü használata Macintosh rendszerben Problémák megoldása Mac rendszer esetében A készülék csatlakoztatása Windows rendszer esetében Nyomtatómegosztásra vonatkozó nyilatkozat Csatlakoztatás USB-porton keresztül Telepítés CD-ről Csatlakoztatás hálózatra Windows rendszerben Támogatott hálózati protokollok A készülék telepítése vezetékes hálózatra Windows rendszerben Az IP-cím beállítása A szoftver telepítése A hálózati beállítások konfigurálása Windows rendszerben Hálózati beállítások megtekintése és módosítása A hálózati jelszó beállítása vagy megváltoztatása IPv4 TCP/IP-paraméterek kézi beállítása a kezelőpanelen IPv6 TCP/IP-paraméterek kézi beállítása a kezelőpanelen Kapcsolati sebesség és duplex beállítások Papír és nyomtatási hordozók A papír megfelelő használata A különleges papír használatára vonatkozó útmutató HUWW vii

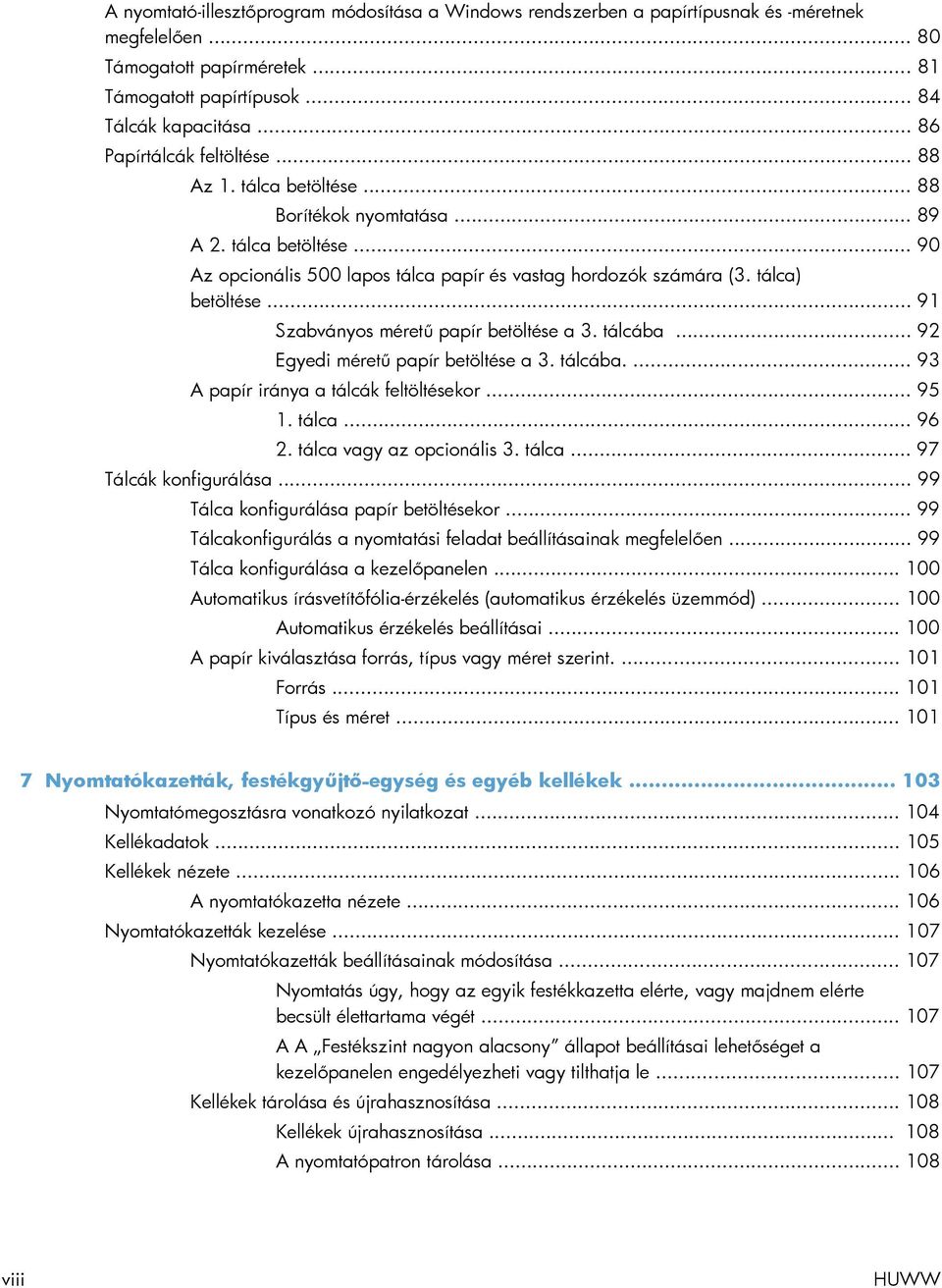

10 A nyomtató-illesztőprogram módosítása a Windows rendszerben a papírtípusnak és -méretnek megfelelően Támogatott papírméretek Támogatott papírtípusok Tálcák kapacitása Papírtálcák feltöltése Az 1. tálca betöltése Borítékok nyomtatása A 2. tálca betöltése Az opcionális 500 lapos tálca papír és vastag hordozók számára (3. tálca) betöltése Szabványos méretű papír betöltése a 3. tálcába Egyedi méretű papír betöltése a 3. tálcába A papír iránya a tálcák feltöltésekor tálca tálca vagy az opcionális 3. tálca Tálcák konfigurálása Tálca konfigurálása papír betöltésekor Tálcakonfigurálás a nyomtatási feladat beállításainak megfelelően Tálca konfigurálása a kezelőpanelen Automatikus írásvetítőfólia-érzékelés (automatikus érzékelés üzemmód) Automatikus érzékelés beállításai A papír kiválasztása forrás, típus vagy méret szerint Forrás Típus és méret Nyomtatókazetták, festékgyűjtő-egység és egyéb kellékek Nyomtatómegosztásra vonatkozó nyilatkozat Kellékadatok Kellékek nézete A nyomtatókazetta nézete Nyomtatókazetták kezelése Nyomtatókazetták beállításainak módosítása Nyomtatás úgy, hogy az egyik festékkazetta elérte, vagy majdnem elérte becsült élettartama végét A A Festékszint nagyon alacsony állapot beállításai lehetőséget a kezelőpanelen engedélyezheti vagy tilthatja le Kellékek tárolása és újrahasznosítása Kellékek újrahasznosítása A nyomtatópatron tárolása viii HUWW

11 A HP álláspontja a nem HP által gyártott nyomtatópatronokkal kapcsolatban A HP hamisításellenes webhelye Csereútmutató A nyomtatókazetta cseréje A festékgyűjtő-egység cseréje A kellékekkel kapcsolatos problémák megoldása A festékkazetták ellenőrzése A nyomtatókazetta sérüléseinek ellenőrzése Ismétlődő hibák A Kellékállapot oldal nyomtatása A kezelőpanel kellékekkel kapcsolatos üzeneteinek értelmezése <color> patron cseréje XX.YY Kellékmemória-hiba A bíbor festékkazetta szintje alacsony A bíbor festékkazetta szintje nagyon alacsony A ciánkék festékkazetta szintje nagyon alacsony A fekete festékkazetta szintje alacsony A fekete festékkazetta szintje nagyon alacsony A festéktároló egység majdnem megtelt A kellékek rossz pozícióban vannak A sárga festékkazetta szintje alacsony A sárga festékkazetta szintje nagyon alacsony Beégetőmű hamarosan kimerül Beégetőmű kimerülőben Cserélje ki a festéktároló egységet Cserélje ki a festéktároló egységet Cseréljen beégetőművet Használt kellék használatban Kellékek cseréje Kellékek kimerülőben Kellékek szintje alacsony Nem a megfelelő festékkazetta van a(z) <szín> színű foglalatban Nem kompatibilis a(z) <szín> színű festékkazetta Nem kompatibilis beégetőmű Nem támogatott kellék behelyezve A ciánkék festékkazetta szintje alacsony Nyomtatási feladatok Nyomtatási feladat törlése Windows rendszerben Alapvető nyomtatási feladatok Windows rendszerben HUWW ix

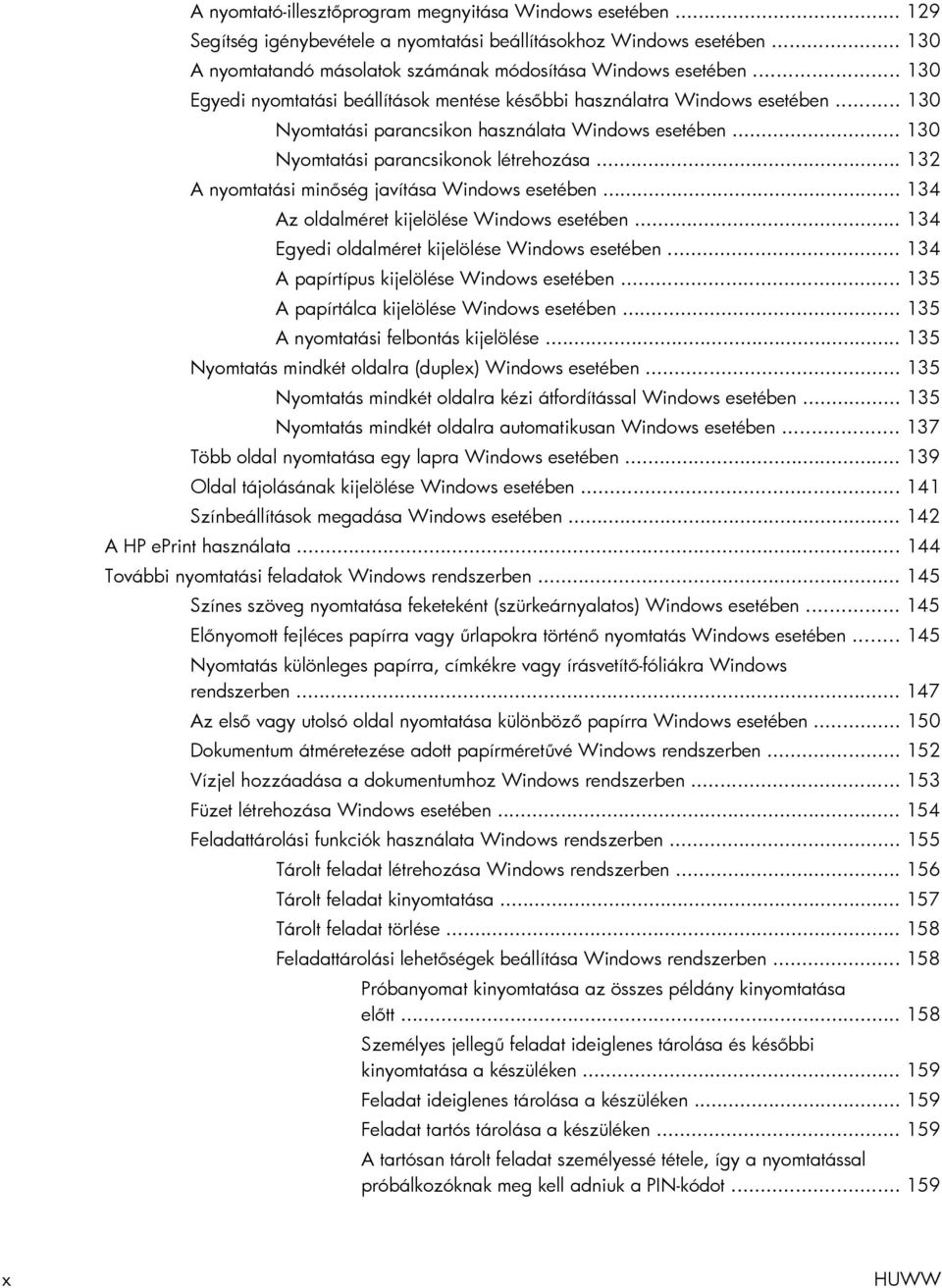

12 A nyomtató-illesztőprogram megnyitása Windows esetében Segítség igénybevétele a nyomtatási beállításokhoz Windows esetében A nyomtatandó másolatok számának módosítása Windows esetében Egyedi nyomtatási beállítások mentése későbbi használatra Windows esetében Nyomtatási parancsikon használata Windows esetében Nyomtatási parancsikonok létrehozása A nyomtatási minőség javítása Windows esetében Az oldalméret kijelölése Windows esetében Egyedi oldalméret kijelölése Windows esetében A papírtípus kijelölése Windows esetében A papírtálca kijelölése Windows esetében A nyomtatási felbontás kijelölése Nyomtatás mindkét oldalra (duplex) Windows esetében Nyomtatás mindkét oldalra kézi átfordítással Windows esetében Nyomtatás mindkét oldalra automatikusan Windows esetében Több oldal nyomtatása egy lapra Windows esetében Oldal tájolásának kijelölése Windows esetében Színbeállítások megadása Windows esetében A HP eprint használata További nyomtatási feladatok Windows rendszerben Színes szöveg nyomtatása feketeként (szürkeárnyalatos) Windows esetében Előnyomott fejléces papírra vagy űrlapokra történő nyomtatás Windows esetében Nyomtatás különleges papírra, címkékre vagy írásvetítő-fóliákra Windows rendszerben Az első vagy utolsó oldal nyomtatása különböző papírra Windows esetében Dokumentum átméretezése adott papírméretűvé Windows rendszerben Vízjel hozzáadása a dokumentumhoz Windows rendszerben Füzet létrehozása Windows esetében Feladattárolási funkciók használata Windows rendszerben Tárolt feladat létrehozása Windows rendszerben Tárolt feladat kinyomtatása Tárolt feladat törlése Feladattárolási lehetőségek beállítása Windows rendszerben Próbanyomat kinyomtatása az összes példány kinyomtatása előtt Személyes jellegű feladat ideiglenes tárolása és későbbi kinyomtatása a készüléken Feladat ideiglenes tárolása a készüléken Feladat tartós tárolása a készüléken A tartósan tárolt feladat személyessé tétele, így a nyomtatással próbálkozóknak meg kell adniuk a PIN-kódot x HUWW

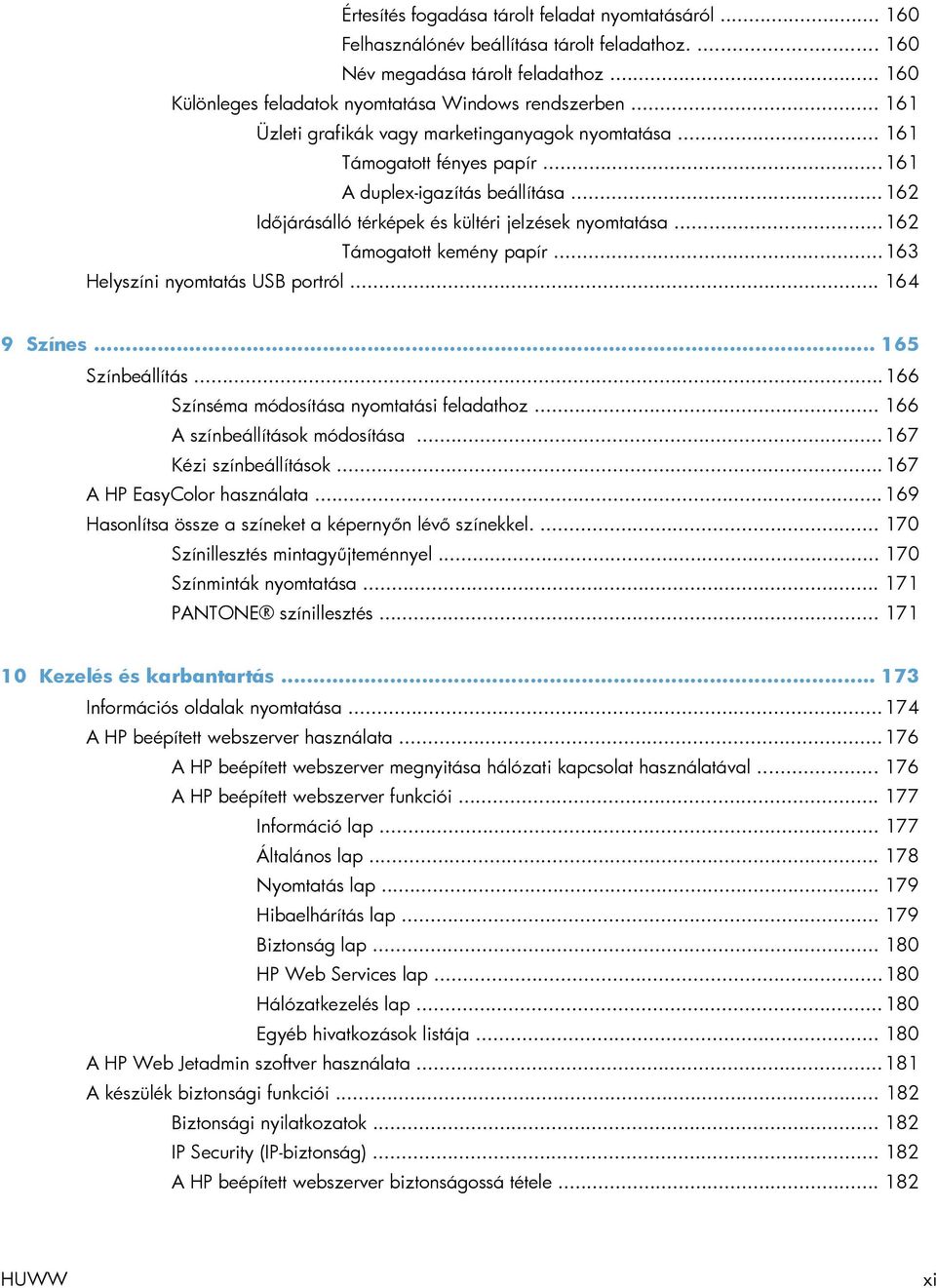

13 Értesítés fogadása tárolt feladat nyomtatásáról Felhasználónév beállítása tárolt feladathoz Név megadása tárolt feladathoz Különleges feladatok nyomtatása Windows rendszerben Üzleti grafikák vagy marketinganyagok nyomtatása Támogatott fényes papír A duplex-igazítás beállítása Időjárásálló térképek és kültéri jelzések nyomtatása Támogatott kemény papír Helyszíni nyomtatás USB portról Színes Színbeállítás Színséma módosítása nyomtatási feladathoz A színbeállítások módosítása Kézi színbeállítások A HP EasyColor használata Hasonlítsa össze a színeket a képernyőn lévő színekkel Színillesztés mintagyűjteménnyel Színminták nyomtatása PANTONE színillesztés Kezelés és karbantartás Információs oldalak nyomtatása A HP beépített webszerver használata A HP beépített webszerver megnyitása hálózati kapcsolat használatával A HP beépített webszerver funkciói Információ lap Általános lap Nyomtatás lap Hibaelhárítás lap Biztonság lap HP Web Services lap Hálózatkezelés lap Egyéb hivatkozások listája A HP Web Jetadmin szoftver használata A készülék biztonsági funkciói Biztonsági nyilatkozatok IP Security (IP-biztonság) A HP beépített webszerver biztonságossá tétele HUWW xi

14 Titkosítás támogatása: HP nagy teljesítményű biztonságos merevlemez (titkosított merevlemezzel rendelkező modellek esetén) Feladatadatok törlése Feladatadatok törlése Módosított adatok A tárolt feladatok védelme A kezelőpanel menüjének lezárása A formázórekesz lezárása Energiatakarékos beállítások Sebesség és energiafelhasználás optimalizálása Energiatakarékos üzemmódok Alváskésleltetés engedélyezése vagy tiltása Az elalvási időzítő beállítása Az alvásütemezés beállítása A készülék tisztítása A papírút tisztítása Termékfrissítések Problémamegoldás Egyéni tájékozódás Általános problémák megoldásának ellenőrzőlistája A készülék teljesítményét befolyásoló tényezők Gyári alapbeállítások visszaállítása A kezelőpanel-üzenetek értelmezése A kezelőpanel üzenetek típusai A kezelőpanelen megjelenő üzenetek A papírbehúzás nem megfelelő vagy elakad a papír A készülék nem húz be papírt A készülék egyszerre több lapot húz be Papírelakadások megakadályozása Elakadások megszüntetése Elakadási helyek Elakadások megszüntetése a kimeneti tálca területén Elakadások elhárítása az 1. tálcánál Elakadások elhárítása a 2. tálcánál Elakadások megszüntetése a jobb oldali ajtó mögött Elakadások elhárítása az 500 lapos tálca papír és vastag hordozók számára (3. tálca) területén Elakadások megszüntetése a jobb oldali alsó ajtó mögött (3. tálca) Elakadáselhárítás módosítása A papír nem töltődik be automatikusan xii HUWW

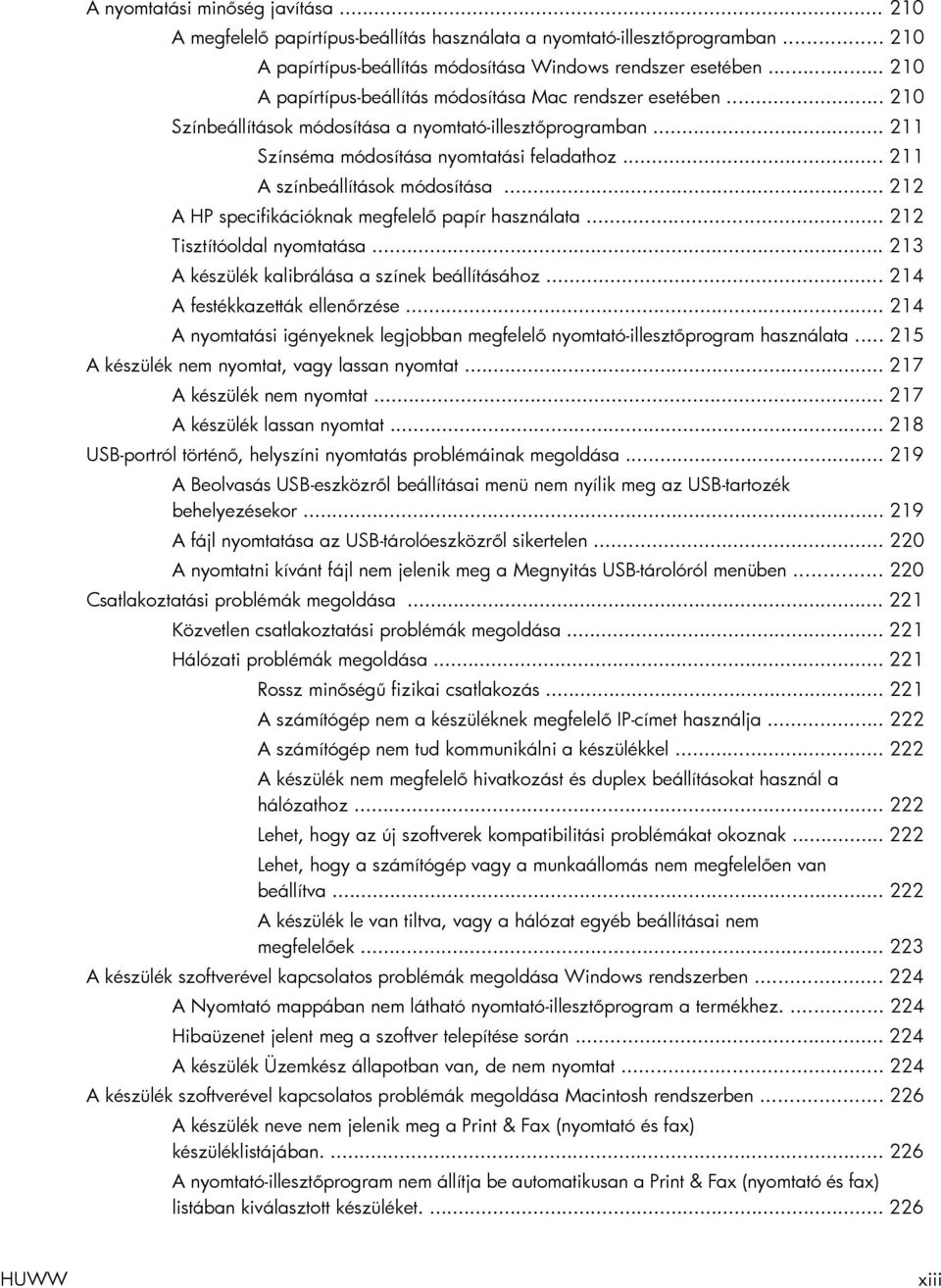

15 A nyomtatási minőség javítása A megfelelő papírtípus-beállítás használata a nyomtató-illesztőprogramban A papírtípus-beállítás módosítása Windows rendszer esetében A papírtípus-beállítás módosítása Mac rendszer esetében Színbeállítások módosítása a nyomtató-illesztőprogramban Színséma módosítása nyomtatási feladathoz A színbeállítások módosítása A HP specifikációknak megfelelő papír használata Tisztítóoldal nyomtatása A készülék kalibrálása a színek beállításához A festékkazetták ellenőrzése A nyomtatási igényeknek legjobban megfelelő nyomtató-illesztőprogram használata A készülék nem nyomtat, vagy lassan nyomtat A készülék nem nyomtat A készülék lassan nyomtat USB-portról történő, helyszíni nyomtatás problémáinak megoldása A Beolvasás USB-eszközről beállításai menü nem nyílik meg az USB-tartozék behelyezésekor A fájl nyomtatása az USB-tárolóeszközről sikertelen A nyomtatni kívánt fájl nem jelenik meg a Megnyitás USB-tárolóról menüben Csatlakoztatási problémák megoldása Közvetlen csatlakoztatási problémák megoldása Hálózati problémák megoldása Rossz minőségű fizikai csatlakozás A számítógép nem a készüléknek megfelelő IP-címet használja A számítógép nem tud kommunikálni a készülékkel A készülék nem megfelelő hivatkozást és duplex beállításokat használ a hálózathoz Lehet, hogy az új szoftverek kompatibilitási problémákat okoznak Lehet, hogy a számítógép vagy a munkaállomás nem megfelelően van beállítva A készülék le van tiltva, vagy a hálózat egyéb beállításai nem megfelelőek A készülék szoftverével kapcsolatos problémák megoldása Windows rendszerben A Nyomtató mappában nem látható nyomtató-illesztőprogram a termékhez Hibaüzenet jelent meg a szoftver telepítése során A készülék Üzemkész állapotban van, de nem nyomtat A készülék szoftverével kapcsolatos problémák megoldása Macintosh rendszerben A készülék neve nem jelenik meg a Print & Fax (nyomtató és fax) készüléklistájában A nyomtató-illesztőprogram nem állítja be automatikusan a Print & Fax (nyomtató és fax) listában kiválasztott készüléket HUWW xiii

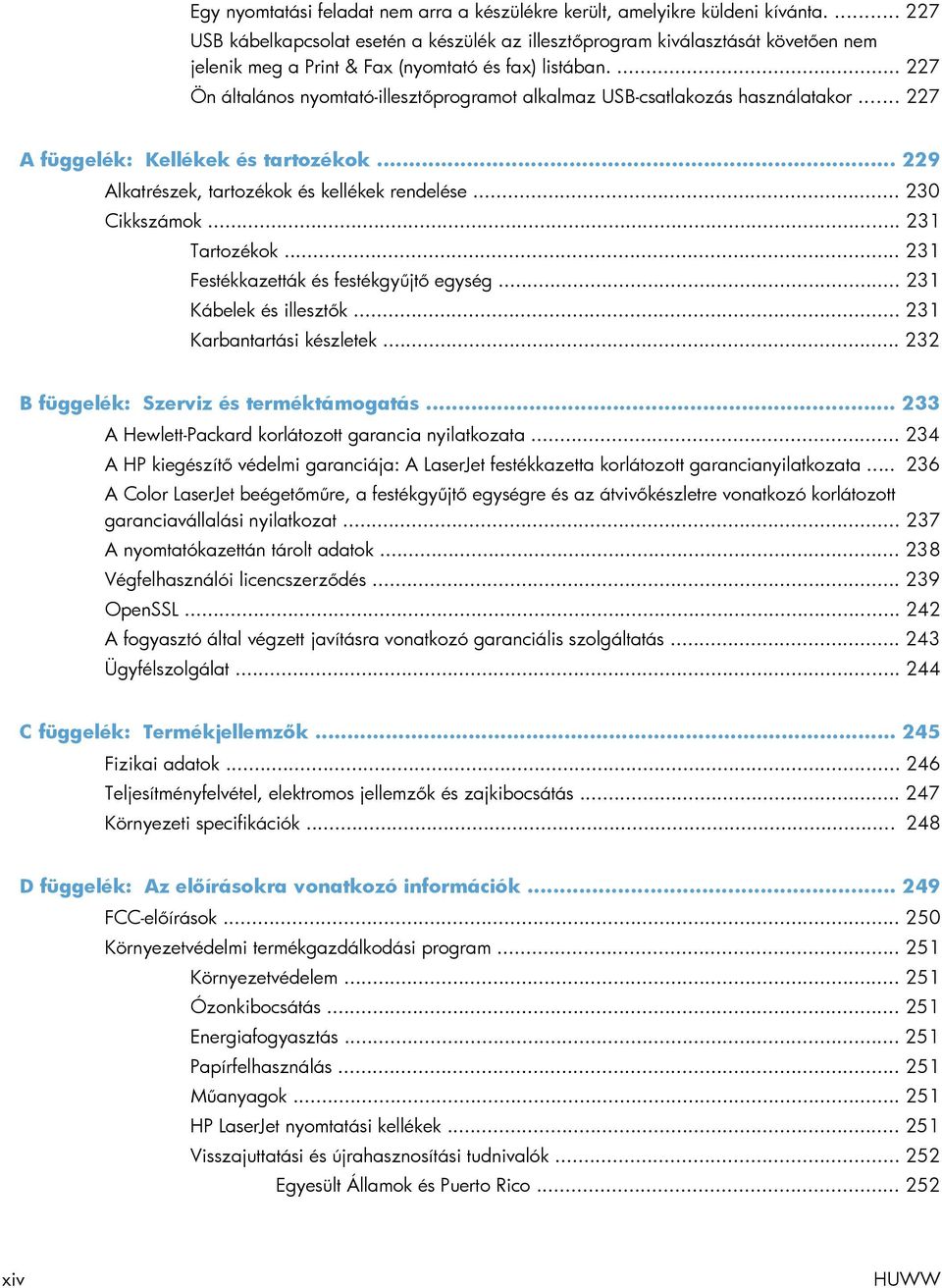

16 Egy nyomtatási feladat nem arra a készülékre került, amelyikre küldeni kívánta USB kábelkapcsolat esetén a készülék az illesztőprogram kiválasztását követően nem jelenik meg a Print & Fax (nyomtató és fax) listában Ön általános nyomtató-illesztőprogramot alkalmaz USB-csatlakozás használatakor A függelék: Kellékek és tartozékok Alkatrészek, tartozékok és kellékek rendelése Cikkszámok Tartozékok Festékkazetták és festékgyűjtő egység Kábelek és illesztők Karbantartási készletek B függelék: Szerviz és terméktámogatás A Hewlett-Packard korlátozott garancia nyilatkozata A HP kiegészítő védelmi garanciája: A LaserJet festékkazetta korlátozott garancianyilatkozata A Color LaserJet beégetőműre, a festékgyűjtő egységre és az átvivőkészletre vonatkozó korlátozott garanciavállalási nyilatkozat A nyomtatókazettán tárolt adatok Végfelhasználói licencszerződés OpenSSL A fogyasztó által végzett javításra vonatkozó garanciális szolgáltatás Ügyfélszolgálat C függelék: Termékjellemzők Fizikai adatok Teljesítményfelvétel, elektromos jellemzők és zajkibocsátás Környezeti specifikációk D függelék: Az előírásokra vonatkozó információk FCC-előírások Környezetvédelmi termékgazdálkodási program Környezetvédelem Ózonkibocsátás Energiafogyasztás Papírfelhasználás Műanyagok HP LaserJet nyomtatási kellékek Visszajuttatási és újrahasznosítási tudnivalók Egyesült Államok és Puerto Rico xiv HUWW

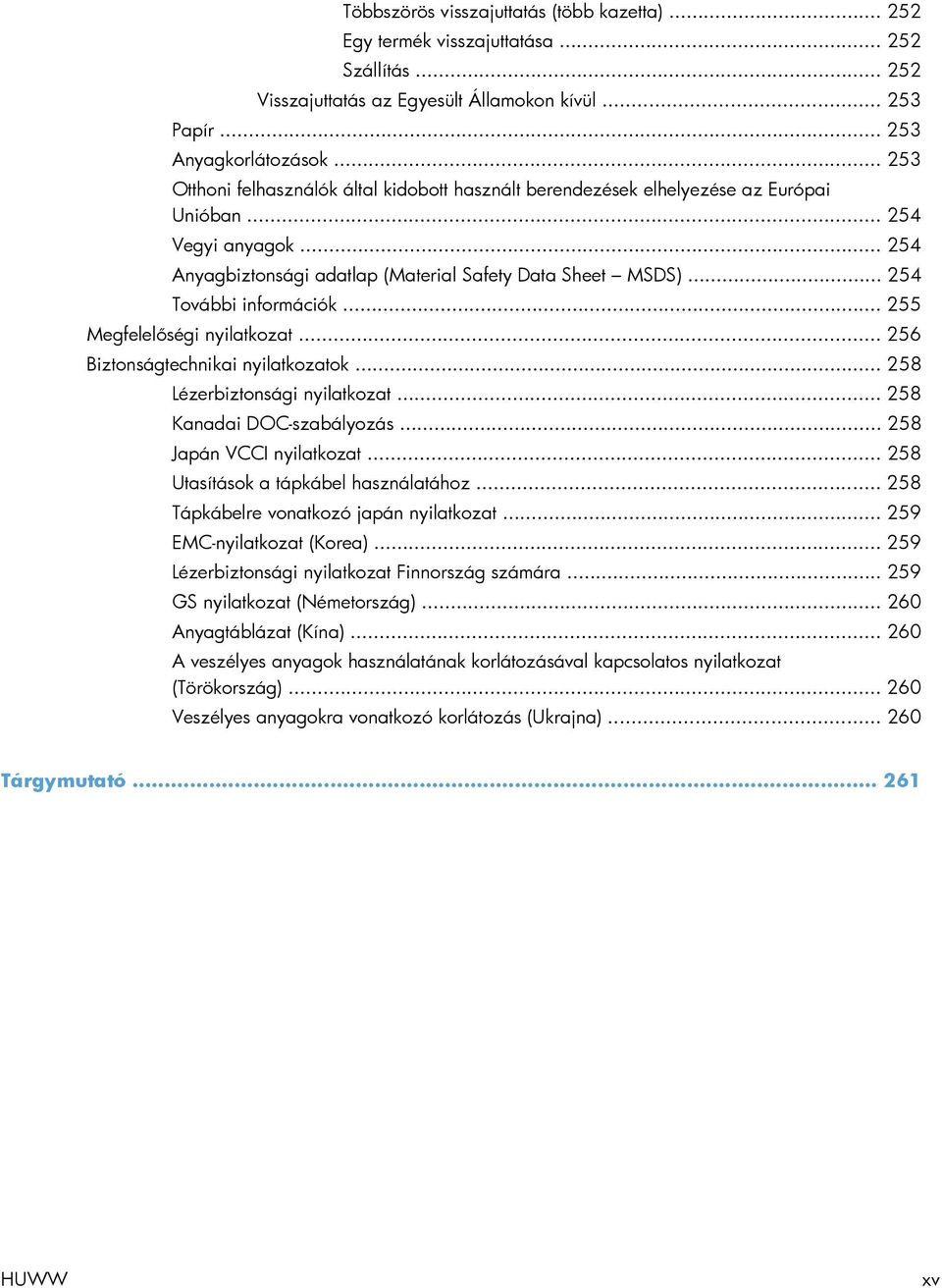

17 Többszörös visszajuttatás (több kazetta) Egy termék visszajuttatása Szállítás Visszajuttatás az Egyesült Államokon kívül Papír Anyagkorlátozások Otthoni felhasználók által kidobott használt berendezések elhelyezése az Európai Unióban Vegyi anyagok Anyagbiztonsági adatlap (Material Safety Data Sheet MSDS) További információk Megfelelőségi nyilatkozat Biztonságtechnikai nyilatkozatok Lézerbiztonsági nyilatkozat Kanadai DOC-szabályozás Japán VCCI nyilatkozat Utasítások a tápkábel használatához Tápkábelre vonatkozó japán nyilatkozat EMC-nyilatkozat (Korea) Lézerbiztonsági nyilatkozat Finnország számára GS nyilatkozat (Németország) Anyagtáblázat (Kína) A veszélyes anyagok használatának korlátozásával kapcsolatos nyilatkozat (Törökország) Veszélyes anyagokra vonatkozó korlátozás (Ukrajna) Tárgymutató HUWW xv

18 xvi HUWW

19 1 Alapvető információk a termékről Termékek összehasonlítása Környezetvédelmi jellemzők Kisegítő lehetőségek A készülék nézetei HUWW 1

20 Termékek összehasonlítása Típus HP LaserJet Enterprise 500 color M551n Jellemzők Teljesítmény Percenként akár 33 oldalt is kinyomtat Letter méretű papíron, illetve akár 32 oldalt is A4 méretű papíron. Papírkezelés 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) 250 lapos, nyomtatott oldallal lefelé gyűjtő tálca Termékszám: CF081A Támogatott operációs rendszerek Windows XP (32 bites és 64 bites) Windows Vista (32 bites és 64 bites) Windows 7 (32 bites és 64 bites) Windows Server 2003 (32 bites és 64 bites) Windows Server 2008 (32 bites és 64 bites) R2 64 bites Mac OS X v10.5 és v10.6 Csatlakoztathatóság Nagy sebességű (Hi-Speed) USB 2.0 port HP Jetdirect beépített nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz Vezeték nélküli tartozék elérhető Memória 1 gigabyte (GB) közvetlen elérésű memória (RAM) Kezelőpanel kijelző Négysoros szín 2 1. fejezet Alapvető információk a termékről HUWW

21 Típus HP LaserJet Enterprise 500 color M551dn Jellemzők Ez a típus ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 500 color M551n, és ezenkívül a következőkkel: Papírkezelés Automatikus kétoldalas nyomtatás Csatlakoztathatóság Hardver beillesztésére szolgáló rekesz a tartozékok telepítéséhez USB-port a helyszíni nyomtatáshoz Termékszám: CF082A HP LaserJet Enterprise 500 color M551xh Ez a típus ugyanazokkal a tulajdonságokkal rendelkezik, mint a HP LaserJet Enterprise 500 color M551dn, és ezenkívül a következőkkel: Papírkezelés 500 lapos tálca papír és nehéz hordozó betöltéséhez (3. tálca) Memória HP titkosított High Performance (nagy teljesítményű) merevlemez Termékszám: CF083A HUWW Termékek összehasonlítása 3

22 Környezetvédelmi jellemzők Duplex Több oldal nyomtatása egy lapra Újrahasznosítás Takarékoskodjon a papírral, alapértelmezett nyomtatóbeállításként használja a kétoldalas nyomtatást (csak egyes modelleknél érhető el). Papírt takaríthat meg azzal, ha a dokumentumok kettő vagy több oldalát egyetlen lapra, egymás mellé nyomtatja. Ez a funkció a nyomtató-illesztőprogramon keresztül érhető el. Újrahasznosított papír felhasználásával csökkentse a hulladékot. Hasznosítsa újra a nyomtatókazettákat a HP visszajuttatási programja által. Energiatakarékosság HP Smart Web nyomtatás Az azonnali bemelegedési és a HP Auto-On/Auto-Off technológiának köszönhetően a készülék gyorsan vált csökkentett energiafelhasználási állapotba, amikor nem nyomtat, és ezzel energiát takarít meg. Használja a HP Smart Web nyomtatási módot több weboldalon elhelyezkedő szöveg és grafika kiválasztására, tárolására és szervezésére, majd szerkessze meg és nyomtassa ki pontosan azt, amit a képernyőn lát. Ez megadja Önnek azt az ellenőrzési lehetőséget, amely a jelentőséggel bíró információ kinyomtatásához szükséges, egyúttal a lehető legkisebbre csökkenti a hulladékot. A HP Smart Web nyomtatási program letölthető az alábbi weboldalról: smartweb. MEGJEGYZÉS: A HP Smart Web nyomtatás csak Windows böngészőkkel kompatibilis. Feladatok tárolása A nyomtatási munkák kezeléséhez használja a feladattárolási funkciókat. A feladattárolás használata révén akkor aktiválja a nyomtatást, mialatt a megosztott készüléken dolgozik, így kiküszöböli az elveszett nyomtatási munkákat, amelyeket aztán újból kinyomtatnak fejezet Alapvető információk a termékről HUWW

23 Kisegítő lehetőségek A készülék számos olyan funkcióval rendelkezik, amelyek segítséget nyújtanak a felhasználónak. Az elektronikus formátumú felhasználói kézikönyv megnyitható a különféle olvasóprogramokban. Minden nyílás és fedél egy kézzel nyitható. A papír az 1. tálcába egy kézzel is behelyezhető. HUWW Kisegítő lehetőségek 5

24 A készülék nézetei A készülék elölnézete Kimeneti tálca hosszabbító 2 Normál kimeneti tálca 3 Duplex átfordítási útmutató (csak egyes modelleknél érhető el) 4 A kezelőpanelen USB-port található a helyszíni nyomtatáshoz, valamint hardver beillesztésére szolgáló rekesz a tartozékok telepítéséhez (csak egyes modelleknél érhető el) 5 Kezelőpanel 6 Jobb oldali ajtó (hozzáférés papírelakadások elhárítása céljából) 7 1. tálca (a fogantyú húzásával nyitható) 8 Tápkapcsoló (bekapcsolt állapotban világít) 9 Jobb alsó ajtó (hozzáférés papírelakadások elhárítása céljából) (a HP LaserJet Enterprise 500 color M551xh típus tartozéka) tálca 11 Opcionális 3. tálca (a HP LaserJet Enterprise 500 color M551xh típus tartozéka) 12 Elülső ajtó (hozzáférést biztosít a festékkazettákhoz és a festékgyűjtő egységhez) 6 1. fejezet Alapvető információk a termékről HUWW

25 A készülék hátulnézete Rés kábel típusú biztonsági zár számára 2 Illesztőportok 3 Tápcsatlakozó HUWW A készülék nézetei 7

26 Illesztőportok USB-port más gyártótól származó eszközök csatlakoztatásához 2 Nagy sebességű USB 2.0 nyomtatási port 3 RJ-45 hálózati port Sorszám és típusszám elhelyezkedése A típusszám és a sorozatszám a készülék hátulján lévő azonosító címkén található. A sorozatszám információt tartalmaz a származási országról/térségről, a termék verziójáról, a gyártási kódról és a termék gyártási számáról fejezet Alapvető információk a termékről HUWW

27 2 A vezérlőpult menüi A kezelőpanel elrendezése A vezérlőpult menüi Bejelentkezés menü Feladat beolvasása USB-ről menü Feladat beolvasása a készülék memóriájából menü Kellékek menü Tálcák menü Adminisztráció menü Hibaelhárítás menü Eszközkarbantartás menü HUWW 9

28 A kezelőpanel elrendezése A kezelőpanel színes, grafikus és szöveges kijelzőt, feladatszabályozó gombokat és három LED-es állapotjelzőt tartalmaz A kezelőpanel kijelzője A kijelzőn állapotinformációk, menük, súgó és hibaüzenetek jelenhetnek meg. 2 Felfelé nyíl gomb Menük és szövegek léptetése, illetve a kijelzőn megjelenő számok értékének növelése. 3 OK gomb Adott lehetőség kiválasztása, a nyomtatás folytatása az ezt megengedő hibák után, illetve a nem HP festékkazetták felülbírálása. 4 Üzemkész könnyű Azt jelzi, hogy a készülék készen áll a feladatok feldolgozásának megkezdésére. 5 Adat jelzőfény Azt jelzi, hogy a készülék adatokat fogad. 6 Figyelmeztető jelzőfény Jelzi a készülék olyan állapotát, amelyhez a felhasználó beavatkozása szükséges. Ilyen pl. ha kiürült egy papírtálca, vagy ha megjelenik egy hibaüzenet az kijelzőn. 7 Lefelé nyíl gomb Menük és szövegek léptetése, illetve a kijelzőn megjelenő számok értékének csökkentése. 8 Kezdőképernyő gomb Visszatérés a főmenübe. 9 Vissza nyíl gomb Visszalépés egy menüszinttel följebb. 10 Leállítás gomb A készülék felfüggeszti az aktuális nyomtatási feladatot, és lehetővé teszi a feladat folytatását illetve megszakítását, kiadja a készülékben lévő papírt, valamint törli a felfüggesztett feladattal kapcsolatos összes folytatható hibát. Ha a készülék éppen nem nyomtat, a Leállítás gombbal le lehet állítani. 11 Súgó gomb A termék üzeneteivel és menüivel kapcsolatos részletes tudnivalók megjelenítése fejezet A vezérlőpult menüi HUWW

29 A kezelőpanel súgója A készülékhez egy beépített súgórendszer tartozik, amely az egyes képernyők használatát ismerteti. A súgórendszer megnyitásához nyomja meg a kezelőpanel Súgó gombját. Egyes képernyők esetében a Súgó gomb egy globális menüt nyit meg, amelyben rákereshet adott témakörökre. A kezelőpanel nyílgombjaival tallózhat a menüszerkezetben. Az egyéni feladatok beállításait tartalmazó képernyők esetében a Súgó gomb egy olyan témakört nyit meg, amely ismerteti a képernyőre vonatkozó opciókat HUWW A kezelőpanel elrendezése 11

30 A vezérlőpult menüi A termék valamennyi szolgáltatásának használatához előfordulhat, hogy frissíteni kell a firmware verzióját. A HP azt javasolja, hogy rendszeresen látogassa a lj500colorm551_software címen elérhető webhelyet, ahol az új verziójú firmware-csomagok megjelenéséről tájékozódhat. MEGJEGYZÉS: A konfigurációs oldal kinyomtatásával megállapíthatja a termékre jelenleg telepített firmware verzióját. A kezelőpanel-menük használata A menük eléréséhez nyomja meg a Kezdőképernyő gombot. A fel nyílgomb és a le nyílgomb segítségével jelölje ki a kívánt menüpontot. A menüpont kiválasztásához nyomja meg az OK gombot fejezet A vezérlőpult menüi HUWW

31 Bejelentkezés menü 2-1. táblázat: Bejelentkezés menü Első szint Második szint Értékek Felhasználói hozzáférési kód Hozzáférési kód Rendszergazda hozzáférési kódja Hozzáférési kód Szervizhozzáférési kód Hozzáférési kód HUWW Bejelentkezés menü 13

32 Feladat beolvasása USB-ről menü A Feladat beolvasása USB-ről menüben a külső USB-memóriaeszközön tárolt feladatok listája tekinthető meg. MEGJEGYZÉS: A szolgáltatás használatához előbb engedélyeznie kell azt a kezelőpanel menüi vagy a HP beépített webszerver segítségével. Ha a szolgáltatást a kezelőpanel menüivel szeretné engedélyezni, nyissa meg az Adminisztráció menü Általános beállítások almenüjének Beolvasás USB-eszközről beállításai almenüjét, majd válassza a Engedélyezés parancsot. Ha a HP beépített webszerver segítségével szeretné engedélyezni ezt a szolgáltatást, nyissa meg a Nyomtatás lapot táblázat: Feladat beolvasása USB-ről menü Első szint Második szint Értékek Feladat beolvasása USB-ről OK Megszakítás Fájl vagy mappa kiválasztása Válasszon a megjelenő listáról fejezet A vezérlőpult menüi HUWW

33 Feladat beolvasása a készülék memóriájából menü A Feladat beolvasása a készülék memóriájából menüben a készülék belső memóriájában tárolt feladatok listája tekinthető meg táblázat: Feladat beolvasása a készülék memóriájából menü Első szint Második szint Harmadik szint Negyedik szint Ötödik szint Értékek Feladat beolvasása a készülék memóriájából MEGJEGYZÉS: Válasszon a mappák listájáról. Összes feladat (PIN-kóddal) MEGJEGYZÉS: Az egyes feladatok neve is megjelenik. Nyomtatás PIN-kód megadása a nyomtatáshoz Példányszám Tartomány: Alapértelmezett érték = 1 Nyomtatás és törlés PIN-kód megadása a nyomtatáshoz Példányszám Tartomány: Alapértelmezett érték = 1 Törlés PIN-kód megadása a nyomtatáshoz Összes feladat (PIN-kód nélkül) Nyomtatás Példányszám Tartomány: MEGJEGYZÉS: Az egyes feladatok neve is megjelenik. Nyomtatás és törlés Alapértelmezett érték = 1 Példányszám Tartomány: Alapértelmezett érték = 1 Törlés Minden feladat törlése Igen Nem HUWW Feladat beolvasása a készülék memóriájából menü 15
