1 CSOMAGOLÁSI ÚTMUTATÓ CSOMAGOLÁSI JAVASLATOK ÉS TIPPEK NAGYMÉRETŰ ÉS RAKLAPOS ÁRUKHOZ DHL Express Excellence. Simply delivered. Érvényes: június 1-től

2 Csomagolási útmutató 2 DHL EXPRESS CSOMAGOLÓANYAGOK STANDARD DHL EXPRESS CSOMAGOLÓANYAGOK Standard csomagolóanyag kínálatunkban a borítéktól a borosdobozokig, számos forma és kiszerelés megtalálható. Csomagolóanyag Kiszerelés Maximális teherbírás Űrtartalom (L) Külső méret (cm) h x sz x m Belső méret (cm) h x sz x m Minimális rendelhető mennyiség (db) BORÍTÉKOK ÉS MŰANYAG TASAKOK Express boríték 1 kg Hosszúság: 35 Szélesség: 27 1x100 Kis tasak 4 kg Hosszúság: 40 Szélesség: 30 1x100 Nagy tasak 5 kg Hosszúság: 47,5 Szélesség: 38 1x100 HAGYOMÁNYOS KARTONDOBOZOK Box 2 1 kg 5 L 34x18x10 33x17x9 1x25 Box 2 (lapos változat) 1 kg 3,5 L 33x32x5 32x31x4 1x25 Box 3 2 kg 9 L 34x32x10 33x31x9 1x25 Box 4 5 kg 17,5 L 34x32x18 33x31x17 1x25 Box 5 10 kg 34 L 33,7x32,2x34,5 33,7x31,2x33,6 1x10 Box 6 15 kg 48 L 42x36x37 39x35x35 1x15 Box 8 25 kg 85,5 L 54x44,5x41 51x43x39 1x15 Laptop doboz és tasak 8-17 laptop - 53x41x10-1x10 Okostelefon doboz 0,5 kg - 23x13,5x5,5-1x10 Táblagép doboz 0,5 kg - 38,7x26,2x36-1x10 Express Tube 5 kg 26 L 98x18x15 95x17x16 1x25 BOROSDOBOZOK 1 üveges boros doboz 1 palack 13,4x13,4x38 1x20 3 üveges boros doboz 3 palack 40x13,6x38 1x15 6 üveges boros doboz 6 palack 39x26,7x40 1x2 HŐSZIGETELT CSOMAGOLÓANYAGOK Különféle áruminták; valamint kutatási, laboratóriumi eredmények és minták szállításakor fontos, hogy a küldeményt állandó hőmérsékleten tárolják. A DHL által nyújtott hőszigetelt dobozok állandó hőmérsékletet biztosítanak: a hűtőelemek típusától függően küldeményét a szállítás teljes ideje alatt +2 és +8 C között vagy -16 és -18 C között tartják. Típus 01P 02P 03P 04P 01N 02N 03N Hőmérséklet +2 és +8 C között +2 és +8 C között +2 és +8 C között +2 és +8 C között -16 és -18 C között -16 és -18 C között -16 és -18 C között Külső méret 380 x 275 x 260 mm 380 x 275 x 370 mm 450 x 380 x 350 mm 585 x 515 x 510 mm 495 x 420 x 320 mm 510 x 420 x 410 mm 510 x 500 x 450 mm 27,2 l 38,7 l 60 l 154 l 62 l 92,1 l 114,7 l Belső méret 295 x 185 x 150 mm 295 x 185 x 260 mm 365 x 295 x 240 mm 450 x 380 x 365 mm 370 x 295 x 190 mm 370 x 295 x 265 mm 370 x 360 x 300 mm 8,1 l 14 l 25 l 62 l 20,4 l 27,9 l 40 l Hasznos térfogat 295 x 185 x 60 mm 295 x 185 x 110 mm 365 x 290 x 140 mm 450 x 380 x 265 mm 280 x 205 x 60 mm 280 x 205 x 175 mm 280 x 270 x 210 mm 3,3 l 6 l 14,6 l 45 l 3,5 l 10,1 l 15,9 l Min. jég akku (700 g) 4 db kék 6 db kék 8 db kék 12 db kék 14 db piros 16 db piros 20 db piros Üres súly (jégakku nélkül) 0,9 kg 1,1 kg 1,6 kg 3,7 kg 2,6 kg 2,7 kg 3,3 kg Össz súly (jégakkuval) 4,3 kg 6,3 kg 8,8 kg 13,4 kg 14,3 kg 16,3 kg 20,3 kg Árakkal és megrendeléssel kapcsolatos információért kérjük, hívja ügyfélszolgálatunkat a ös számon.

3 Csomagolási útmutató 3 MAXIMUM 300 KG MAXIMUM 300 CM MEGFELELŐ CSOMAGOLÁS TARTALOMJEGYZÉK Csomagokra és küldeményekre vonatkozó határértékek 3 A DHL Express a világ vezető légi expressz szolgáltatását biztosítja nemzetközi szinten. Hálózatunkat elsősorban borítékok és csomagok szállítására tervezték, de bizonyos feltételekkel raklapos csomagok és küldemények szállítását is vállaljuk. A DHL Express hálózatában szállított csomagokra meghatározott súly- és méretkorlátozásokat alkalmazunk annak érdekében, hogy az összes árut biztonságosan tudjuk kezelni létesítményeinkben, járműveinken és repülőgépeinken. A nagy súlyú, nagy terjedelmű és raklapos árukat légi expressz szolgáltatás igénybe vétele esetén megfelelő módon kell csomagolni. Ez az útmutató foglalja össze a legfontosabb csomagolási követelményeket, és áttekintést nyújt az áruspecifikus csomagolási szabályokról, illetve a nagyméretű szállítmányok csomagolásáról. Azon küldeményeket, amelyek nem felelnek meg ezeknek a követelményeknek, a DHL Express sajnos nem tudja elfogadni szállításra. A jó csomagolás alapjai 4 Raklapok használata 5 Halmozható raklapok 6 Az áruk védelme 7 Az áruk biztonsága 8 Árucikk-specifikus útmutató 9 GYORS TIPPEK A jó csomagolás, illetve a DHL Express súly- és mérethatárainak alapjai az alábbiak. 160cm 120cm 300cm SÚLY n A 70 kg-ot meghaladó csomagokra felár fizetendő. n A csomagok mért súlya egyenként nem haladhatja meg a 300 kg-ot.* n Adott küldeményben a csomagok maximális összsúlya nem haladhatja meg a 1000 kg-ot. RAKLAPOS KÜLDEMÉNYEK n Használjon szabványos méretű raklapokat, melyek szélessége és hoszszúsága 120 cm alatti. n A raklap magassága nem haladhatja meg a 160 cm-t. NAGYMÉRETŰ KÜLDEMÉNYEK n A DHL Express nem szállít olyan csomagokat, amelyek hosszúsága meghaladja a 300 cm -t.* Megjegyzés: Szélesség: 120 cm x Magasság: 160 cm BIZTONSÁG ÉS HALMOZHATÓSÁG n Az árukat biztonságosan kell csomagolni dobozban, ládában vagy raklapon. n Győződjön meg arról, hogy csomagjai biztonságosan halmozhatóak-e. n Az egyedi alakú, illetve nem halmozható csomagokra felár fizetendő. * szeptember 1-től a DHL Express nem fogadja el a 300 kg súlyt és / vagy 300 cm hosszúságot meghaladó csomagokat.

4 Csomagolási útmutató 4 CSOMAGOKRA ÉS KÜLDEMÉNYEKRE VONATKOZÓ HATÁRÉRTÉKEK A DHL Express által alkalmazott súly- és mérethatárok minden hálózatunk minden járművére és létesítményére egyaránt érvényesek. A nagyobb, nehezebb küldemények különleges kezelést igényelnek, hiszen várhatóan nem szállíthatóak egy átlagos futárautóval. A DHL Express által használt súly- és méretkorlátokat az alábbi táblázat foglalja össze. Ha ezzel kapcsolatban további kérdése lenne, forduljon a helyi ügyfélszolgálati csapatunkhoz a ös telefonszámon. Megjegyzés: Testvérvállalatunk, a DHL Global Forwarding vállalja olyan nagyméretű és súlyú küldemények szállítását, amelyek nem kezelhetőek a DHL Express hálózatában. A részletekért kérjük, látogasson el a dhl.hu oldalra CSOMAGOKRA VONATKOZÓ HATÁRÉRTÉKEK Csomag mért súlya Pótdíj Egyedi megrendelés szükséges? Csomag méretei Pótdíj Egyedi megrendelés szükséges? Legfeljebb 70 kg 70 kg-300 kg között ü Minden oldal <120 cm Bármelyik oldal >120 cm ü ü > 300 kg* Nem szállítható Bármelyik oldal >300 cm* Nem szállítható * A fenti méret- és súlykorlátozások szeptember 1-től érvényesek a DHL Express hálózatában. KÜLDEMÉNYEKRE VONATKOZÓ HATÁRÉRTÉKEK Teljes küldeménysúly Pótdíj Egyedi megrendelés szükséges? Csomagok száma Pótdíj Egyedi megrendelés szükséges? <1000kg <99 csomag (mindegyik <30kg) >1000kg Nem szállítható >99 csomag Nem szállítható

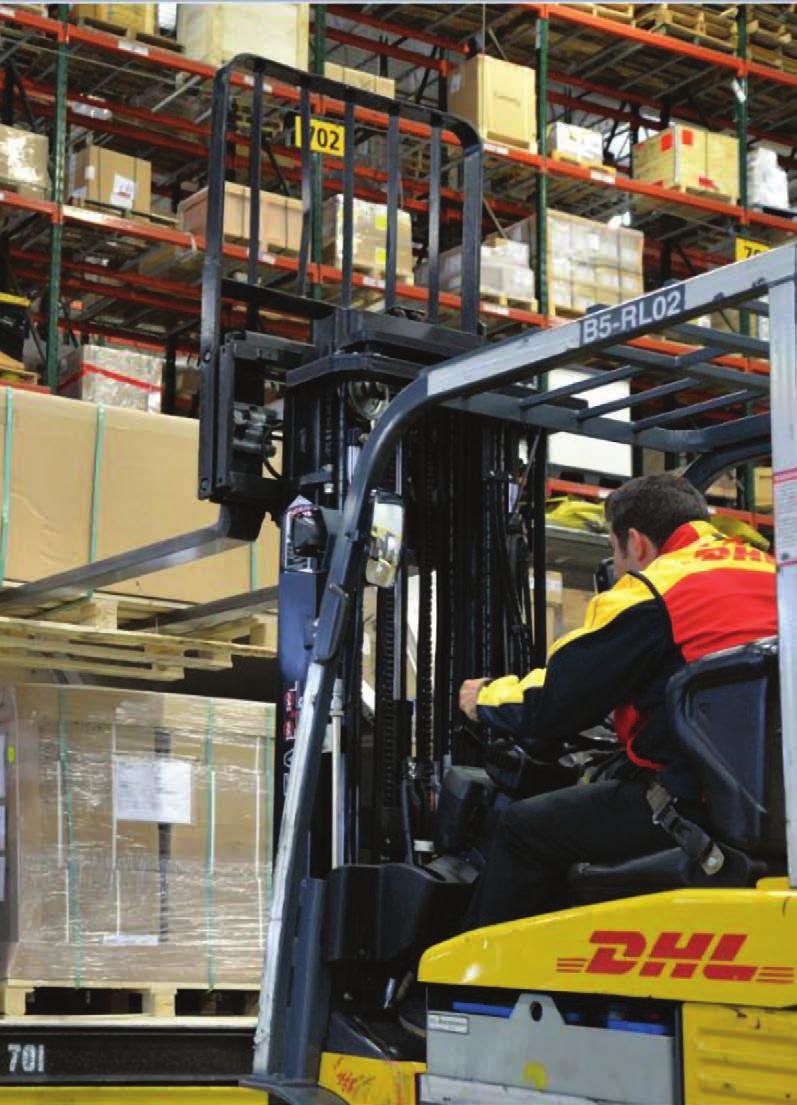

5 Csomagolási útmutató 5 A JÓ CSOMAGOLÁS ALAPJAI A nagyméretű vagy raklapos csomagoknak alkalmasnak kell lenniük arra, hogy a DHL Express hálózatában tehergépkocsik, repülőgépek és automatizált berendezések segítségével kezeljék őket. Az alábbiakban felsoroljuk a négy legfontosabb követelményt, amelyeket figyelembe kell venni az áruk csomagolása során. Ezek alapján biztosítható, hogy a DHL Express kezelni tudja a küldeményt, és ne merüljön fel semmilyen pótdíj a küldemény szállítása során. KÜLDEMÉNYEK HALMOZÁSA Gondoskodjon arról, hogy a csomagolás lehetővé tegye a küldemények halmozását, azaz, hogy egymás tetejére rakodva is szállíthatóak legyenek. TARGONCÁZÁS A nagyobb csomagokat jellemzően villás targoncával mozgatjuk; az árukat egy raklapra vagy egy targoncával mozgatható alapra kell elhelyezni a biztonságos anyagmozgatás érdekében. BILLENÉS Győződjön meg róla, hogy az árukat biztonságosan és stabilan rögzítette mind a raklapon, mind a csomagoláson belül. Légi szállítás során a küldemények elbillenhetnek egy-egy légi manőver során. RÁZKÓDÁS ÉS REZGÉS Az áruk kisebb rázkódása, rezgése fordulhat elő a mechanikus küldeménykezelés során. Győződjön meg róla, hogy a küldemény elemei megfelelően vannak csomagolva. DOBOZ, LÁDA VAGY RAKLAP? Doboz A könnyebb árukat (<30 kg) valamilyen dobozba kell csomagolni. További információt a DHL Express Általános csomagolási útmutatóban talál a dhl.hu oldalon. Vigyázni kell a szerkezetileg gyenge, hosszú és keskeny kartoncsomagolásra (> 120 cm). Ebben az esetben erősítse meg a csomagolást vagy ládába csomagolja az árut. Láda A nehezebb, nagyobb elemeket, mint például a motorokat vagy az ipari berendezéseket ládába kell csomagolni. Minőségi keményfából készült ládát használjon, amely minden oldalról védi az árut, és erősítse a ládát átlósan. Győződjön meg róla, hogy a ládához felhasznált fa hő- vagy kémiailag kezelt. Raklap Ömlesztett áruszállítás vagy nagy súlyú dobozok esetén helyezze a küldemény elemeit raklapra, és biztonságosan rögzítse az útmutatóban leírtak szerint. Gondoskodjon a raklap tetején lévő vízszintes, egyenletes felületről és ne engedje, hogy a dobozok túlnyúljanak a raklap szélénél. Megjegyzés: A 70 kg-ot* meghaladó csomagokat villás targoncával mozgatható ládába kell csomagolni, vagy biztonságosan raklapra kell szerelni. A kg közötti csomagok esetén is a raklap vagy láda használatát javasoljuk, de amennyiben doboz használata mellett dönt, a doboz el kell hogy bírja az áru teljes súlyát. A nagy súlyú küldemények esetén speciális küldeménykezelő berendezésekkel, például villás targoncával oldjuk meg a küldemények kezelését, így az erre nem alkalmas küldemények felvételét a DHL Express elutasíthatja. * Az egyes országok szabályai között eltérések lehetnek, további információért keresse a DHL helyi irodáját.

6 Csomagolási útmutató 6 RAKLAPOS CSOMAGOLÁS A következő rész a DHL Express ajánlásait foglalja össze a raklapos szállítmányokhoz kapcsolódóan, többek között, hogy milyen a raklap használatát javasoljuk, hogyan érdemes halmozni a raklapokat, valamint hogyan óvhatóak meg az áruk a szállítás során. A DHL a szabványos méretű raklapok használatát javasolja, hogy elkerülhető legyen a túlméretes küldeményekre vonatkozó felár. Ha nem biztos benne, hogy az Ön által használt raklap normál méretűnek számít-e, kérjük, vegye figyelembe, hogy az összes szabványos raklap hossza és szélessége 120 cm-nél kisebb. A LEGJOBB RAKLAP KIVÁLASZTÁSA Fa n Erős és alkalmas nehéz tárgyak szállítására n Újrahasznosítható n Széles körben elérhető és olcsóbb, mint a műanyag n Nemzetközi szállítás esetén győződjön meg arról, hogy a fa megfelel a célország által előírt nemzetközi kezelési előírásoknak n Ügyeljen arra, hogy a raklap stabilitását alsó támasztékkal növelje Műanyag n Nagy teherbírású és csúszásgátló felület n Alacsony tömeg n Ellenáll a nedvességnek és a korróziónak n Drágább, mint a fa raklap Karton n Könnyű n 100%-ban újrahasznosítható n Csak egyszeri használatra alkalmas n Nem alkalmas nehéz tárgyak szállítására és nedves környezetben n Alacsony költség

7 Csomagolási útmutató 7 RAKLAPOK HALMOZÁSA Oszlop formában n Az egyik legjobb módja annak, hogy megvédjük a dobozokat a szállítás során az, ha oszlop formában halmozzuk őket a raklapra. n Halmozzuk a dobozokat oszlopok formájában saroktól-sarokig és széltől-szélig, a legnagyobb rakodási szilárdság érdekében. A raklapot ezután stabilizálhatjuk és rögzíthetjük. Egymásba illesztve n Ha a doboz belsejében lévő áruk merevek, a dobozok egymásba illesztése növeli a raklap stabilitását. n Ha a dobozon belül lévő áruk nem merevek, a dobozok összeillesztése akár 50%-kal is csökkentheti a leszorító erőt, így az áruk károsodásának veszélye megnő. n A nagyobb leszorító erő érdekében a dobozokat saroktól-sarokig és éltől-élig érdemes halmozni. Piramis formában n A piramis alakú elrendezés esetén a küldemény felső felülete nem egyenletes, ami növeli az áru károsodásának és késedelmének esélyét, illetve a küldeményre pótdíjak vonatkozhatnak. n Ahhoz, hogy páratlan számú doboz esetén egyenletes felső felületet hozzunk létre, alkalmazhatunk üres dobozokat a hely kitöltésére, vagy külön küldeményként adjuk fel azokat a dobozokat, amelyek a piramis tetején helyezkednek el. A raklapon túlnyúló formában n A dobozok nem nyúlhatnak túl a raklap szélén, mivel nagy esély van arra, hogy az áruk megsérülnek a normal küldeménykezelés során. n Ha az áruk túlnyúlnak a raklapon, az akár több mint 30%-al is csökkentheti a dobozok ellenálló képességét.

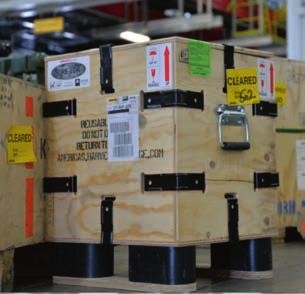

8 Csomagolási útmutató 8 AZ ÁRUK VÉDELME Az alábbiakban szeretnénk néhány tippet megosztani, melyek segítségével megelőzhető az áruk sérülése a szállítás során. Természetesen ezeken kívül számos egyéb módszer is alkalmazható, például kitöltő anyagként habszivacs, vagy csomagolóanyagként fából készült láda. Élvédők A függőleges élvédők nem csak a doboz szélének károsodását csökkentik a szállítás során, hanem segítik a szállítmány stabilizálását is. Vízszintes és függőleges élvédelem is ajánlott. Kartonpapír A küldemény tetején, alján és oldalain elhelyezett papírlapok egyrészt védik az árut, másrészt, amennyiben a szállítmányra más küldeményt halmoznak, csökkentik a ránehezedő terhelést. Rögzítés Ha a szállítmány olyan ún. túlméretes elemeket tartalmaz, mint például kábeltekercsek vagy motorok, akkor ezeket fából vagy fémből készült rögzítéssel erősítse raklapra. A rögzítésnek meg kell akadályoznia az oldalirányú mozgást, amely a szállítás során előfordulhat.

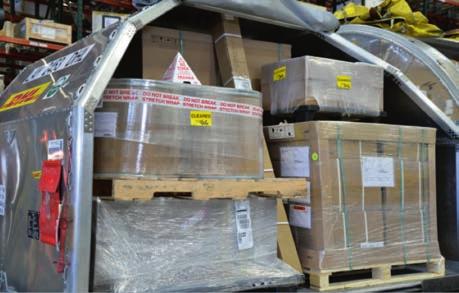

9 Csomagolási útmutató 9 AZ ÁRUK BIZTONSÁGA A pántolás és a zsugorfóliázás a két legfontosabb módszer, melyekkel az áru a raklaphoz rögzíthető, és amelyeket nagyméretű vagy raklapos szállítmányok esetében alkalmazni szükséges. A rögzítésre használt pánt típusa lehet acél, nylon, poliészter (PET) és polipropilén. A fém pánt a legideálisabb nehezebb, szilárd tárgyak rögzítésére, míg a nylon és a PET pánt dobozok és könnyebb áruk esetében ajánlott. Ha műanyag pántot használ, győződjön meg róla, hogy az anyag nagyon tartós és nem törékeny. Fólia, zsugorfólia n Fóliázás esetén 70 cm szélességű fóliával tekerje körbe a szállítmányt, vagy zsugorfóliával rögzítse az árut raklapra vagy targoncázására alkalmas alapra. n Tartsa függőlegesen a fóliát, és szorosan tekerje körbe a szállítmányt annak aljától indulva. n Haladjon felfelé a fólia tekerésével, és biztosítsa, hogy az új fólia réteg 50%-ban fedje az előzőleg feltekert réteget. n A szállítmány tetején átlósan húzza át a fóliát minden irányból, amíg a fólia teljesen be nem borítja a csomag tetejét is. n Végül húzza lefelé a fóliát, és szorosan rögzítse a fóliát a raklap aljához. Pántok, hevederek n Helyesen alkalmazva, pántolással biztonságosan rögzíthető a küldemény. n Ha manuálisan pántolja a küldeményt, akkor az első pántot a raklap alatt és az áru felett húzza át, hogy a hurok függőlegesen rögzítse a küldeményt a raklaphoz. n Ismételje meg a pántolást minden irányban, hogy legalább négy heveder szorosan rögzítse a szállítmányt. n Használjon horizontális élvédőket, hogy a pántok ne vágják át a felső dobozokat. n Tekerje be a szállítmányt zsugorfóliával, amely megvédi a csomagot az esetleges külső hatásoktól.

10 Csomagolási útmutató 10 ÁRUSPECIFIKUS ÚTMUTATÓ A következő fejezetben néhány gyakran szállított nagyméretű és súlyú árutípushoz nyújtunk specifikus útmutatást, melyek alapján biztosítható, hogy a csomagolás megfeleljen az expressz szállítmányozás standardjainak. A nem megfelelően csomagolt árut a DHL nem veheti át vagy dolgozhatja fel, mivel az veszélyeztetheti a többi szállítmány, illetve a szállításban részt vevő eszközök és kollégák biztonságát. A nem optimálisan csomagolt küldeményekre pótdíjak vonatkozhatnak. Felhívjuk partnereink figyelmét, hogy a veszélyes árukra az alábbiakon kívül a IATA és az ADR előírásai vonatkoznak, melyekről Szolgáltatások és árak kiadványunk 18. oldalán olvasható bővebb információ. Motorok és egyéb járműalkatrészek nn nn nn A motorokat és egyéb járműalkatrészeket ládá- Autó- és egyéb járművek gumiabroncsai nn Az autó és egyéb járművek gumiabroncsait zsu- ba csomagolva kell szállítani, vagy raklapra kell gorfóliával szabványos raklapra kell rögzíteni, erősíteni, és minden oldalról kartonlapokkal és majd fém vagy törhetetlen műanyag pánttal élvédőkkel kell ellátni. kell ellátni. Minden folyadékot/üzemanyagot le kell enged- nn A gumiabroncsok és más szállítmányok károso- ni a motorból vagy alkatrészből a szállítás előtt. dásának elkerülése érdekében a szállítmány Az alkatrészek nem nyúlhatnak túl a raklapon, oldalaihoz és tetejéhez is kartonpapírból, fából mivel így károsodhatnak a küldeménykezelés vagy műanyagból készült védőlemezeket kell során. Ha az alkatrészek nem illeszthetőek biztonságosan a raklapra, akkor ládába csomagol- rögzíteni. nn Ha egyedi gumiabroncs dobozt használ, akkor va vagy villás targoncával mozgatható, megfe- azt a gumiabroncs súlyának megfelelően kell lelő méretű alapra helyezve kell őket szállítani. kiválasztani, és csak lapos, nem lekerekített élekkel rendelkező doboz alkalmazható. nn A DHL csak csomagolással ellátott gumiabroncsokat szállít.

11 Csomagolási útmutató 11 Ipari eszközök, berendezések n Az ipari eszközöket és berendezéseket ládába csomagolva kell szállítani, vagy raklapra kell erősíteni, és minden oldalról kartonlapokkal és élvédőkkel kell ellátni. n Minden folyadékot / üzemanyagot teljesen le kell üríteni az eszközökből a szállítás előtt. n A nagyméretű, fejnehéz eszközöket széles alapra kell helyezni, hogy csökkentsük az instabilitást. n A nem halmozható szállítmányokra felár érvényes. Kábeltekercsek és dobok n A kábeltekercsek nem szállíthatóak csomagolás nélkül, azokat minden esetben ládába csomagolva vagy raklapra helyezve kell szállítani. n A lehetséges pótdíjak elkerülése érdekében helyezze a kábeldobot oldalra fektetve egy megfelelő méretű raklapra, hogy a szállítmány halmozható legyen. n A nehéz tárcsákat a raklapra kell rögzíteni fából készült retesszel (50 kg felett). n A tekercset és a reteszt 2 vízszintesen és 2 függőlegesen elhelyezett fém vagy törhetetlen műanyag pánttal kell rögzíteni. n Ha a tekercsben felcsavart kábelek rendkívül érzékenyek, javasoljuk, hogy ládába csomagolja a tekercset, és hullámlemezzel borítsa be.

12 Csomagolási útmutató 12 Üvegpanelek / szélvédők n Az üvegpaneleket és szélvédőket mindig dobozba vagy faládába kell csomagolni, amely védelmet nyújt a torziós erők, illetve egyéb dobozok és az árukezelés során használt eszközök behatásaitól. n A panel vagy üveglap élét hungarocell sínekkel kell körülvenni, majd a panelt teljesen be kell csavarni buborékfóliával. n Ezt követően a panel vagy üveglap minden élét a szállításhoz használt doboz méretéhez illeszkedő, speciális alakú hungarocell betéttel kell körbe venni. n A paneleket és a betéteket dupla falú, hullámkarton dobozba kell helyezni. n A hungarocell betéteknek meg kell akadályozniuk a dobozban lévő panel vagy üveglap mozgását, és legalább 6 cm távolságra kell tartaniuk azt a külső doboz falától. n Ragasszon "GLASS" feliratú matricát a doboz minden oldalára. Olajos hordók n Az olajos hordókat olyan műanyag vagy keményfa raklapon kell szállítani, ahol a lécek távolsága nem haladja meg a 2 cm-t. n Az olajos hordók tetejére, illetve a hordók és a raklap közé farostlemez lapokat kell helyezni, hogy a hordók ne mozduljanak el és ne sérüljenek meg a szállítás során. n A hordót legalább két fém vagy törhetetlen műanyag hevederrel rögzítse a raklaphoz. Használjon sarokléceket/pántokat a hordó és a heveder között, hogy a heveder ne okozzon a hordón külső sérülést. n Több hordó szállítása esetén kérjük, hogy fogja össze a hordókat, mielőtt a raklapra rögzítené őket. n Egy szállítmányon belül legfeljebb három raklap fogadható el, és a szállítmány össztömege nem haladhatja meg az egy tonnát. n Ha kisebb mennyiségű folyadékot tartalmazó árut szállít, kérjük, olvassa el a DHL Általános csomagolási útmutatóját a dhl.hu weboldalon.

13 Csomagolási útmutató 13 TV TV Nagyméretű elektronikus eszközök n Különös figyelmet kell fordítani a nagyméretű TV készülékek szállítására. A gyártók gyakran gyűjtő szállításhoz tervezik az áru csomagolását, és nem veszik figyelembe az expressz szállítási követelményeket. n Ha egy 120 cm-t hosszúságot meghaladó TV-t önállóan szeretne szállítani, abban az esetben a nagyméretű csomagokra vonatkozó felár érvényes. n Ha a TV-t a gyártó által biztosított eredeti csomagolásban kívánja szállítani, abban az esetben töltse fel a dobozt térkitöltővel. n Ha a TV-t a gyártó által biztosított eredeti csomagolás nem duplafalú, akkor csomagolja át megfelelő duplafalú kartondobozba. n Abban az esetben, ha több TV-t szállít, úgy helyezze el a dobozokat a raklapon, hogy ne lógjanak túl rajta. Törhetetlen műanyag hevederekkel rögzítse a TV-ket a raklapon, majd borítsa be zsugorfóliával. Párnázza ki a dobozt minden oldalról kartonpapírral, hogy a szállítmány biztonságosan halmozható legyen. Poggyász, sport felszerelések és hangszerek n Poggyász, sport felszerelés és hangszer szállítása esetén használjon szilárd falú dobozt vagy ládát. A puha falú csomagolás nem alkalmas expressz szállításra. n Ha szeretné küldeményét még nagyobb biztonságban tudni, helyezze a szilárd falú dobozt egy külső kartondobozba. n Amennyiben nem tud szilárd falú dobozt vagy ládát biztosítani a szállításhoz, helyezze a tárgyakat egy duplafalú kartondobozba, és fedje le több rétegben nagyméretű buborékfóliával. Töltsön ki minden üres helyet, hogy megakadályozza a tárgyak mozgását a szállítás során. n Győződjön meg róla, hogy a szállítandó tárgyakat teljesen körbeveszi a csomagolás. Ha a tárgyak egy része kilóg a dobozból, akkor a szállítmány valószínűleg megsérül. n A DHL Express kínálatában sajnos nem szerepel sporteszközök és hangszerek szállítására alkalmas speciális csomagolás.

14 Csomagolási útmutató 14 Hosszú vezetékek / csövek / kötelek n A 300 cm-t meghaladó hosszú csövek és vezetékek nem szállíthatóak a DHL Express hálózatában, a 120 cm hosszúságot meghaladó szállítmány esetén pedig pótdíj fizetendő. n A hosszú, téglalap alakú kartondobozok szerkezetileg nagyon gyengék és könnyen megsérülnek. n Ha hosszabb tárgyakat szállít, akkor válasszon háromszög alakú csomagolást, vagy ha szükséges, spirálisan csavart cső csomagolást, amelyet kívülről négyszögletes doboz határol. A külső doboz megakadályozza az elem sérülését, illetve azt, hogy a cső elgördüljön a szállítás során. n A nem halmozható cső alakú szállítmányok esetén, beleértve azokat is, amelyek csomagolása túl gyenge a halmozáshoz, pótdíjat kell fizetni. n A 30 kg-ot meghaladó nagy hosszúságú szállítmányokat targoncával is kezelhető ládában érdemes szállítani. n Ne engedje, hogy a csövek túllógjanak a raklap tetején. A raklapnak vagy ládanak le kell fednie a szállítandó tárgy teljes hosszát. n A csöveket fém vagy törhetetlen műanyag hevederekkel rögzítse a raklapra, és a raklap végein használjon műanyag vagy fából készült blokkot annak biztosítása érdekében, hogy az elemek ne csússzanak ki a szállítás során Szőnyegek és textil tekercsek n Minden szőnyeget/szövetet a legrövidebb oldala mentén tekerjen fel. n Hogy ne hajoljon meg, a textíliát vagy a szőnyeget erős kartonpapírcső köré kell tekerni. n Rendkívül fontos, hogy a tekercs végét megvédjük a sérüléstől, ehhez a nagy teherbírású karton borítást használhatunk. n Helyezze el a tekercseket egy vastag műanyag fóliába, vagy többször tekerje körbe a tekercset erős műanyag ponyvával, zárja le a fólia vagy ponyva két végét, majd rögzítse polipropilén szalaggal vagy drótkötéllel. 30 kg-nál kisebb tömegű és/vagy 120 cm-nél kisebb hosszúságú csomagok n Helyezze a csomagot egy duplafalú, hullámkarton dobozba, amely alkalmas a szállítmányok halmozott kezelésére. Kövesse az Általános csomagolási útmutatóban bemutatott H-alakban történő lezárás módszert. Több csomagos küldemények és/vagy 30 kg-nál nagyobb csomagok n Ha a tárgy hosszabb, mint 120 cm vagy nagyobb, mint 30 kg, akkor érdemes megfontolni, hogy ládában vagy egy targoncával mozgatható alapra rögzítve szállítsa a küldeményt. n Ne csomagoljon egybe több szőnyeget és szövethengert. n Ehelyett helyezze a tekercseket egy speciális ládába, vagy csomagolja őket egyenként külön kartondobozba. n A szőnyegek és a tekercsek egymásra rakhatók egy raklapon, de felváltva kell hosszanti és keresztirányban elhelyezni az egyes rétegeket (lásd a fenti ábrát), illetve a stabilitás érdekében össze kell kötni vagy zsugorfóliával kell ellátni a tekercseket.

15 Csomagolási útmutató 15 DHL MEDICAL EXPRESS CSOMAGOLÓANYAGOK A DHL MEDICAL EXPRESS teljes körű szállítási szolgáltatást, és professzionális csomagolási technológiát biztosít az időérzékeny gyógyszerek, laboratóriumi és élelmiszerminták expressz szállításához. Mint iparág-specifikus prémium szolgáltatás, magában foglalja a küldemények elsőbbségi kezelését és standard 12:00 óra előtti kézbesítését. Csomagolóanyag igényét az erre alkalmas megrendelő nyomtatványon adhatja le, melyet kérjen ügyfélszolgálatunktól ( ) vagy üzletkötőjétől. Referencia szám Csomagolóanyag típusa Hőmérséklet és időtartam Ambient VialSafe Solution Ambient Insulated Solution Ambient Extreme Solution Combi Solution Fagyasztás vagy környezeti hőmérséklet (egy méret) Környezeti hőmérséklet (szigetelés nélkül) Környezeti hőmérséklet (kontrollált hőmérséklet, szigetelés az extrém hőingadozás ellen) Környezeti hőmérséklet (kontrollált hőmérséklet, > 0 C 48 órán keresztül) Környezeti hőmérséklet (kontrollált) vagy fagyasztás (< -20 C 72 órán keresztül: 3 nap, szárazjéggel együtt) Külső méret (cm) h x sz x m 22,0 x 16,0 x 8,0 Belső méret (cm) h x sz x m 12 db 10 ml-es ampullának elegendő Saját súly (kg) 0,13 23,5 x 19,4 x 12,1 6 db 10 ml-es ampullának elegendő 1,0 28,9 x 24,1 x 17,8 6 db 10 ml-es ampullának elegendő 2,0 29,5 x 24,4 x 44,2 6 db 10 ml-es ampullának elegendő (környezeti hőmérséklet és fagyasztás esetén is) 8,0 (4kg szárazjéggel együtt) Alkotóelemek 1 x 95kPa műanyag tasak 2 x abszorbens ampullatartó tasak 1 x részletes tartalmat feltüntető lista 2 x műanyag térkitöltő párna 1 x biztonsági pecsét a küldemény leragasztásához 1 x 95kPa műanyag tasak 1 x abszorbens ampullatartó tasak 1 x buborékfóliás tasak 2 x belső hűtőcsomag 1 x belső hűtőszigetelő bélés 1 x 95kPa műanyag tasak 1 x abszorbens ampullatartó tasak 2 x belső hűtőcsomag 1 x EPS belső szigetelő 2 x EPS belső hűtőszigetelő elem 2 x belső hűtőcsomag 4 kg szárazjég szükséges (nem tartalmazza) Controlled Room Temperature Solution Méret: kicsi Szobahőmérséklet C 72 órán keresztül (3 nap) 47,5 x 44,0 x 37,0 25,0 x 21,4 x 13,0 7 liter 11,5 1 x kartondoboz 6 x 1350g Pharmacool hűtőelem 1 x belső kartondoboz Controlled Room Temperature Solution Méret: közepes Controlled Room Temperature Solution Méret: nagy Chilled Solution Méret: kicsi Chilled Solution Méret: közepes Chilled Solution Méret: nagy Frozen Solution Méret: kicsi Szobahőmérséklet C 72 órán keresztül (3 nap) Szobahőmérséklet C 72 órán keresztül (3 nap) Hűtés 2-8 C 85 órán keresztül (3,5 nap) Hűtés 2-8 C 108 órán keresztül (4,5 nap) Hűtés 2-8 C 96 órán keresztül (4 nap) Fagyasztás < -20 C 124 órán keresztül (5 nap) 56,4 x 51,4 x 43,5 63,2 x 53,2 x 50,5 47,5 x 44,0 x 37,0 56,4 x 51,4 x 43,5 63,2 x 53,2 x 50,5 31,0 X 31,0 x 32,0 34,4 x 26,4 x 15,3 14 liter 38,5 x 28,5 x 25,0 28 liter 25,0 x 21,4 x 13,0 7 liter 34,4 x 26,4 x 15,3 14 liter 38,5 x 28,5 x 25,0 28 liter 9,5 x 9,5 x 13,5 vagy 6 db 10 ml-es ampullának elegendő 18,0 20,5 11,5 18,0 20,5 5,3 (5kg szárazjéggel együtt) 1 x kartondoboz 6 x 2400g Pharmacool hűtőelem 1 x belső kartondoboz 1 x kartondoboz 2 x 2000g Pharmacool hűtőelem 4 x 3000g Pharmacool hűtőelem 1 x belső kartondoboz 6 x 1350g Pharmacool hűtőelem 1 x belső kartondoboz 6 x 2400g Pharmacool hűtőelem 1 x belső kartondoboz 2 x 2000g Pharmacool hűtőelem 4 x 3000g Pharmacool hűtőelem 1 x belső kartondoboz 5 kg szárazjég szükséges (nem tartalmazza) Frozen Solution Méret: közepes Fagyasztás < -20 C 122 órán keresztül (5 nap) 34,8 x 34,8 x 36,4 10,0 x 10,0 x 2,5 vagy 12 db 10 ml-es ampullának elegendő 8,75 (8kg szárazjéggel együtt) 8 kg szárazjég szükséges (nem tartalmazza) Frozen Solution Méret: nagy Fagyasztás < -20 C 129 órán keresztül (5 nap) 39,5 x 39,5 x 44,8 18,0 x 14,5 x 15,0 vagy 36 db 10 ml-es ampullának elegendő 12,1 (11kg szárazjéggel együtt) 11 kg szárazjég szükséges (nem tartalmazza) AZ EGYES DOBOZOKHOZ KIEGÉSZÍTŐ ELEMEK IS RENDELHETŐK AZ ALÁBBIAK SZERINT. Referencia szám Csomagolóanyag típusa Hőmérséklet és időtartam Műanyag tasak 95kPa Méret: kicsi Külső méret (cm) h x sz x m 27,5 x 17,5 Belső méret (cm) h x sz x m 36 db 10 ml-es ampullának elegendő Saját súly (kg) Alkotóelemek Műanyag tasak 95kPa Méret: közepes 36,0 x 28,5 48 db 10 ml-es ampullának elegendő Műanyag tasak 95kPa Méret: nagy 45,7 x 33, Abszorbens ampulla tartó tasak Belső hűtőcsomag

16 DHL Express, Fritz-Erler-Strasse, 53113, Bonn, Németország. dhl.com Érvényes: június 1-től
