1 Windows hálózati adminisztráció 3. Göcs László főiskolai tanársegéd NJE-MIK GAMF Informatika Tanszék tanév tavaszi félév

2 IP-címek beszerzése

3 Statikus és dinamikus címhozzárendelés Alapvető ismeretek TCP/IP ismeretek Az internet alapvető protokoll családja Több protokollból álló szabálykészlet A munkaállomásokon az operációs rendszer eszközeivel kell konfigurálni (lehetőség van automatikus konfigurálásra is) Az alapvető konfigurációs paramétereket a hálózati adminisztrátor adja meg Minden számítógépnek rendelkeznie kell egy címmel ahhoz, hogy az interneten kommunikálhasson IP cím

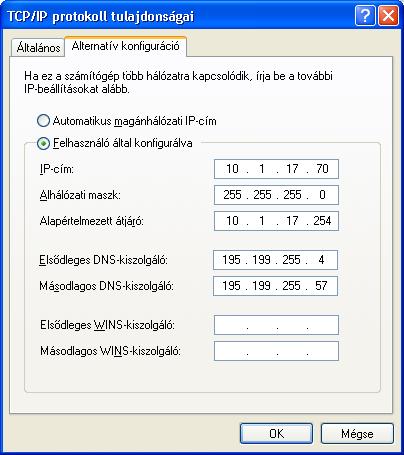

4 Statikus és dinamikus cimhozzárendelés Statikus címhozzárendelés: A statikus hozzárendelésnél a hálózati rendszergazdának kézzel kell beállítania a hálózati információkat az állomáson. Minimálisan ez az IP-címet, alhálózati maszkot és az alapértelmezett átjárót tartalmazza. Dinamikus címhozzárendelés: A DHCP lehetőséget biztosít a címzési információk automatikus hozzárendelésére, úgymint IP cím, alhálózati maszk, alapértelmezett átjáró és egyéb beállítási információk. A DHCP általában a nagy hálózatokon előnyös, mivel csökkenti a hálózati kiszolgálószemélyzet terheit és látszólagosan kizárja a beviteli hibákat.

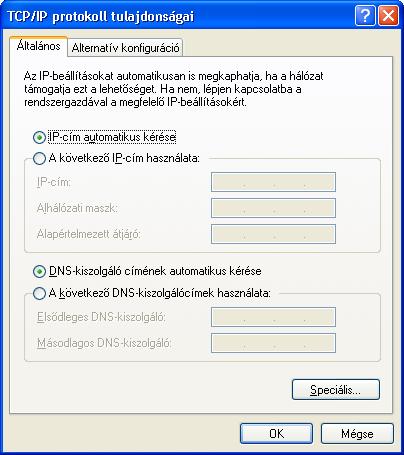

5

6 DHCP kiszolgálók DHCP - Dynamic Host Configuration Protocol Ügyfél/Kiszolgáló jellegű szolgáltatást nyújt. A DHCP lehetővé teszi, hogy egy IP-hálózat DHCP-ügyfelei egy DHCP- kiszolgálótól kapják meg konfigurációjukat. A kiszolgáló feladata az IP-címek kiosztásának kezelése, illetve az ügyfelektől érkező kérések megválaszolása Egyetlen DHCP-kiszolgáló több alhálózatot is ki tud szolgálni. A DHCP forgalomirányítók, kapcsolók és kiszolgálók konfigurálására nem alkalmas. Az ilyen típusú állomásoknak állandó IP-címeket kell adni.

7 DHCP kiszolgálók Rendszergazdák úgy szokták beállítani a DHCPkiszolgálókat, hogy azok megadott készletből osszák ki a címeket. Az ügyfelek a címeket meghatározott időtartamra bérlik. Amikor a bérlet lejár, az ügyfélnek új címkérést kell küldenie, ilyenkor általában újra ugyanazt a címet kapja meg. A DHCP-kiszolgálók más adatokat is képesek átadni, így a DNS- és a WINS- kiszolgálók címeit és tartományneveket

8 DHCP kiszolgálók

9 DHCP konfigurálása DHCP ügyfél nem rendelkezik IP-címmel, alhálózati maszkkal vagy alapértelmezett átjáróval. Ezt az információt a DHCP kiszolgálótól szerzi be. A DHCP kiszolgálónak van egy IP-cím tartománya amiket kioszthat az ügyfeleknek.

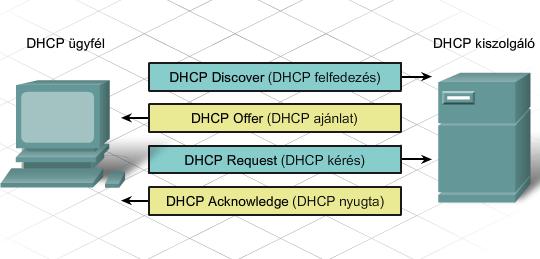

10 DHCP konfigurálása 1. Az ügyfél, amelynek IP-címre van szüksége egy DHCP felderítés (DHCP Discover) üzenetet küld el szórási címmel. 2. A hálózat minden állomása fogadja ezt a szórásos DHCP keretet, de csak a DHCP kiszolgáló válaszol rá. 3. A szerver egy felajánlással (DHCP Offer) válaszol, ajánlva egy IP-címet az ügyfélnek. 4. Az állomás ezután elküld egy igénylést (DHCP Request) annak a kiszolgálónak, kérve, hogy használhassa az ajánlott címet. 5. A szerver egy jóváhagyással (DHCP Acknowledgement) válaszol.

11 DHCP konfigurálása Minden helyi hálózaton lévő állomásnak a forgalomirányítót kell átjáróként használnia a többi hálózat felé. Minden állomásnak ismernie kell a forgalomirányító azon csatolójának IP címét, amivel arra a hálózatra csatlakozik, amin az állomás van. Ezt a címet alapértelmezett átjáró címnek hívják Konfigurációs pataméterek (RFC 1533) Alhálózati maszk Forgalomirányító Tartománynév Tartománynév-kiszolgáló(k) WINS-kiszolgáló(k) Konfigurálás menete : Elemkészlet (pool) definiálása Paraméterek megadása Fenntartott címek megjelölése

12 DHCP konfigurálása Automatikus kiosztás A DHCP egyes ügyfeleknek állandó értékeket, IP címeket ad Kézi kiosztás Az ügyfél IP-címét a rendszergazda adja meg, a DHCP csak közli ezen értékeket az ügyféllel Dinamikus kiosztás A DHCP bocsátja bérletbe az IP-címeket az ügyfél számára egy előre definiált készletből, korlátozott időtartamra

13 IP-címek karbantartása

14 Hálózati határok és címtér A forgalomirányító egy átjárót biztosít, amin keresztül az egyik hálózaton lévő állomások kommunikálni tudnak más hálózatokon lévő állomásokkal. Egy forgalomirányító minden interfésze más-más hálózatba csatlakozik. Az forgalomirányító interfészéhez rendelt IP-cím és az alhálózati maszk azonosítja, hogy melyik helyi hálózat kapcsolódik hozzá közvetlenül.

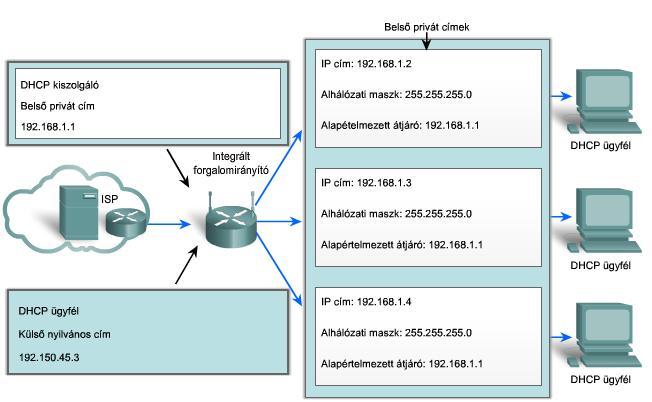

15 Címek hozzárendelése Az integrált forgalomirányító határként szolgál a belső helyi hálózat és a külső Interne között. Sok szolgáltató szintén DHCP kiszolgálót használ arra, hogy IPcímeket osszon ki azon integrált forgalomirányítók Internet felőli oldalán, amiket az előfizetőiknél telepítettek. A hálózatra, ami az integrált forgalomirányító Internet felőli oldalán van, külső hálózatként hivatkozunk.

16 Címek hozzárendelése Az állomások Internethez való kapcsolódásnak, több módja van. Az egyedi állomás a kapcsolódás módjától nyilvános vagy magáncímet is kaphat. Közvetlen kapcsolat Az előfizetőnek csak egyetlen számítógépe van, közvetlen kapcsolattal a szolgáltatótól modemen keresztül. Az állomás a nyilvános címet a szolgáltató DHCP kiszolgálójától kapja. Kapcsolódás integrált forgalomirányítón keresztül Otthoni vagy kis irodai hálózat kiépítése. A forgalomirányító a nyilvános címet az ISP-től kapja meg. A belső állomások a magáncímeket az integrált forgalomirányítótól kapják. Kapcsolódás egy átjáró eszközön keresztül Az átjáró eszközök egyesítik az forgalomirányítót és a modemet egyetlen egységben, és közvetlenül a szolgáltatóhoz kapcsolódnak. Az átjáró eszköz a nyilvános címet az ISP-től kapja, a belső PC-k pedig a magáncímeket az átjáró eszköztől.

17 Könyvtárak megosztása

18 Hol kell megosztani? Helyi gépen Hálózaton keresztül

19 Hozzáférés szabályozás NTFS partíción Standard engedélyek Teljes hozzáférés Módosítás Olvasás és végrehajtás Mappa tartalmának listázása Mappa Olvasás, írás, módosítás, törlés almappákra és állományokra Állományok és almappák olvasása, írása, könyvtár törlése Áll.k és almappák megtekintése, kilistázása. Áll.-k végrehajtása. Állk és mappák öröklik Állk és almappák kilistázása, megtekintése és állk végrehajtása. Csak mappák öröklik Állomány Áll. olvasása, írása, módosítása, törlése Áll. olvasása, írása, törlése Áll. olvasása és végrehajtása --- Olvasás Állk és almappák kilistázása, megtekintése Tartalom olvasása Írás Állk és almappák hozzáadása Írás állományba

20 Hozzáférés szabályozás NTFS partíción A megtagadás mindig erősebb, mint az engedélyezés Szkript futtatásához csak olvasási engedély kell Ha egy felhasználó teljes hozzáférést kap egy mappához, akkor abban az esetben is törölhet, ha az egyes állományokra nincs joga

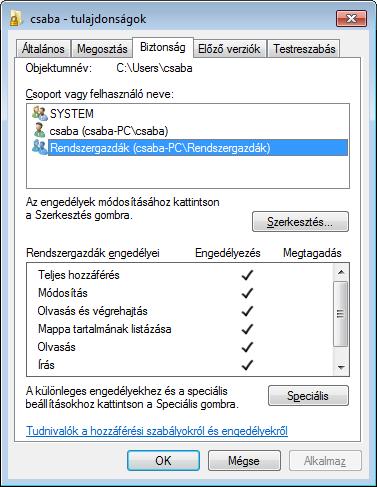

21 Standard engedélyek

22 Speciális engedélyek 1 SpE\St E TH M OV ML O Í Teljes Hozzáférés MF MF MF MF MF MF Mappa bejárása fájl végrehajtása MF MF MF M Mappa lista adatok olvasás MF MF MF M MF Attribútum olvasás MF MF MF M MF Kiterjesztett attribútum olvasás MF MF MF M MF Fájl létrehoz adatok írása MF MF MF Mappák létre adatok hozzá MF MF MF SpE speciális engedélyek StE standard engedélyek M mappák esetén F fájlok esetén TH - Teljes hozzáférés M - Módosítás OV - Olvasás és végrehajtás ML - Mappa tartalmának listázása O - Olvasás Í Írás

23 Speciális engedélyek 2 SpE\St E TH Mó OV ML O Í Attr írása MF MF MF Kiterjesztett attr írása MF MF MF Almappák és fájlok törlése Törlés MF MF MF Engedélyek olvasása MF MF MF M MF MF Saját tulajdonba v Engedélyek módosítása MF MF

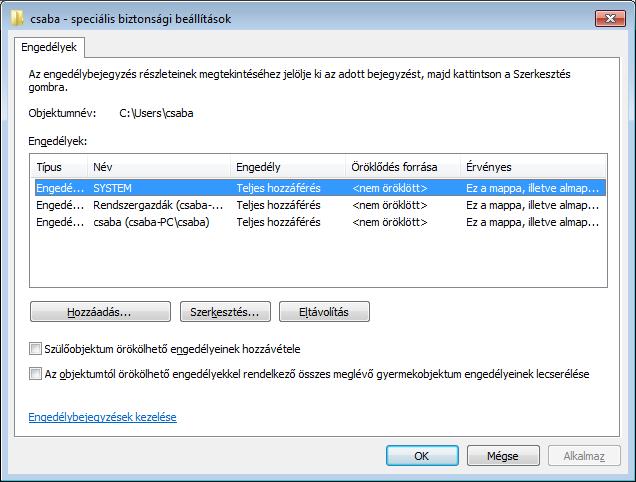

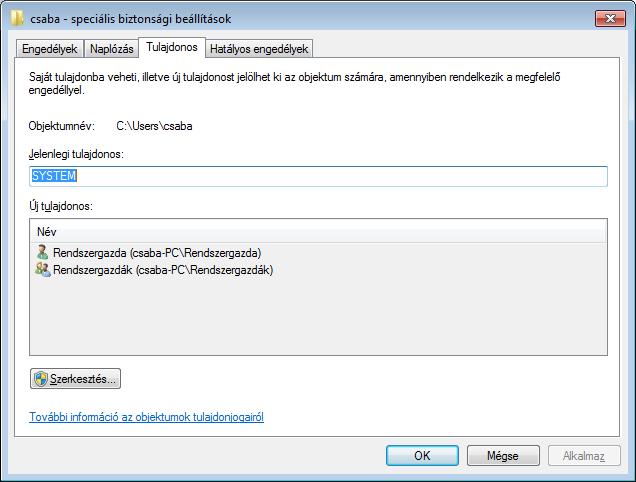

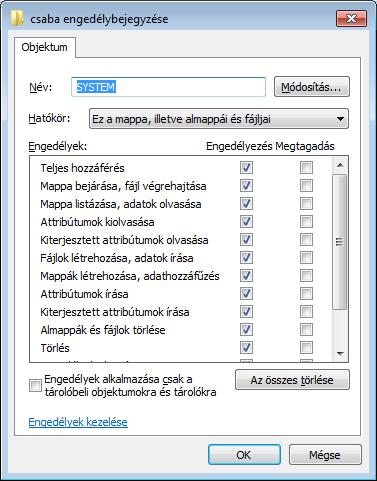

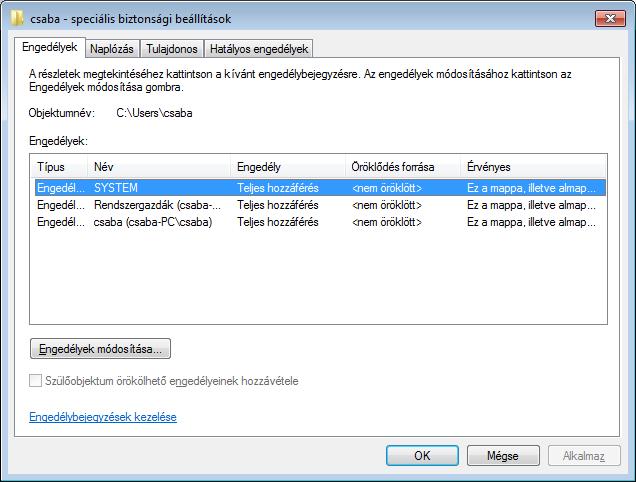

24 Speciális engedélyek

25 Access Control List Hozzáférés szabályozási lista Ha létrehozunk egy új mappát, akkor az örökli a szülőtől az ACL-t A speciális részben megszakítható az öröklés A megtagadás erősebb az örökölt engedélyeknél A tulajdonos jogokat adhat és vonhat meg Ha megvonja az engedélyeket a Rendszergazdától, akkor az csak Tulajdonba vétel által juthat hozzáféréshez

26 Access Control List Alapelv: mindenki csak annyi jogosultsággal rendelkezzen, ami feltétlenül indokolt a munkájához. Cél: a működőképesség és a biztonság garantálása

27 Könyvtárak és állományok megosztása a hálózaton Általános megosztás (hagyományos, speciális) Nyilvános megosztás %SYSTEMDRIVE%\Users\Public-ba kell másolni a megosztani kívánt állományokat

28 Könyvtárak megosztása a hálózaton Kiemelt felhasználók vagy Rendszergazdák csoport tagja Hozzáférés szabályozás Olvasás (Read) Módosítás (Modify) Teljes hozzáférés (Full Control) A megosztásnév eltérhet az eredeti könyvtárnévtől Szerepkörök: kiszolgáló: aki megoszt Ügyfél: aki igénybe veszi a megosztást

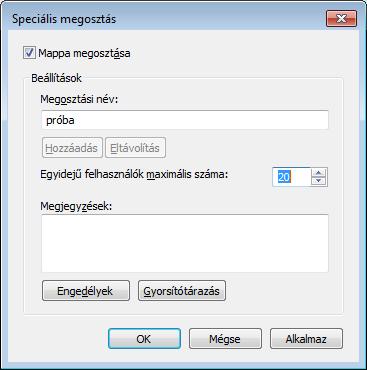

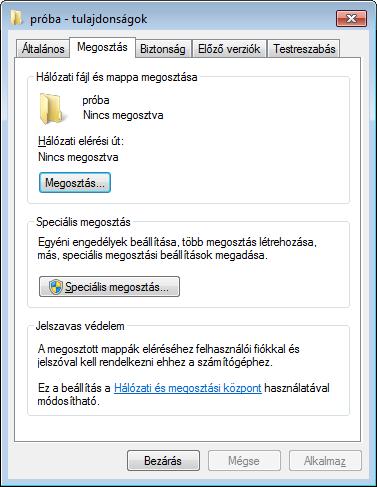

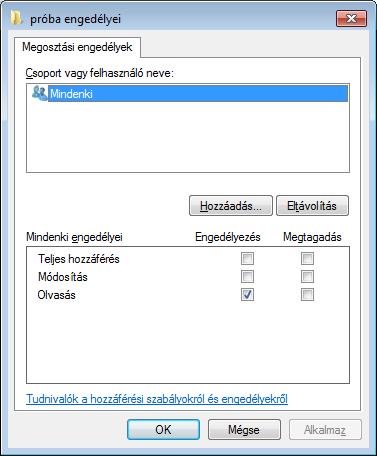

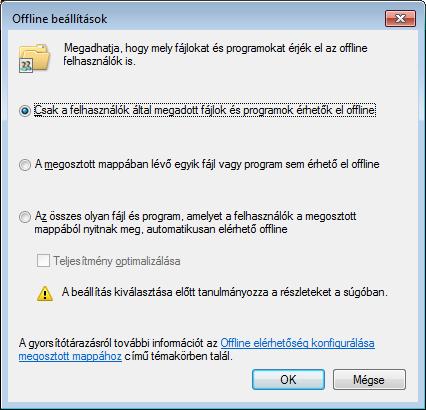

29 Mappák megosztása a hálózaton

30 Megosztás parancssorból net share megosztásnév=helyi elérési útvonal /users:felhasználószám /grant:felhasználó,full CHANGE READ net share megosztásnév /delete Alapértelmezés szerint a Mindenki csoport olvasási engedélyt kap

31 Megosztott könyvtár elérése Elérés UNC megadásával grafikus felületen vagy parancssorban \\gépnév\megosztásnév Előny: egyszerű Hátrány: lassú Meghajtó betűjel rendelése a megosztáshoz Parancssorban: net use x: \\gép\megosztás /user:xxx jelszó xxx: tartomány\felhasználó xxx: felhasználó@tartomány net use x: /delete Előny: gyors

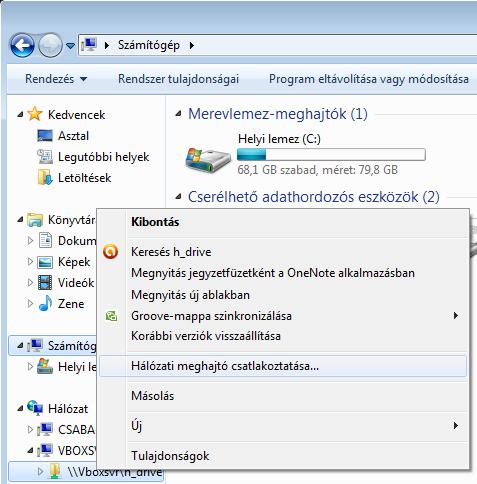

32 Meghajtó hozzárendelése tallózás után - grafikus felületen

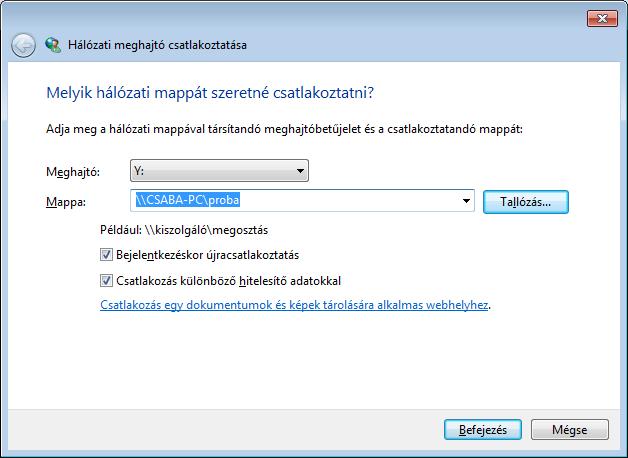

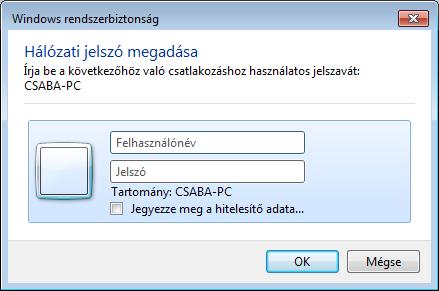

33 Meghajtó hozzárendelése

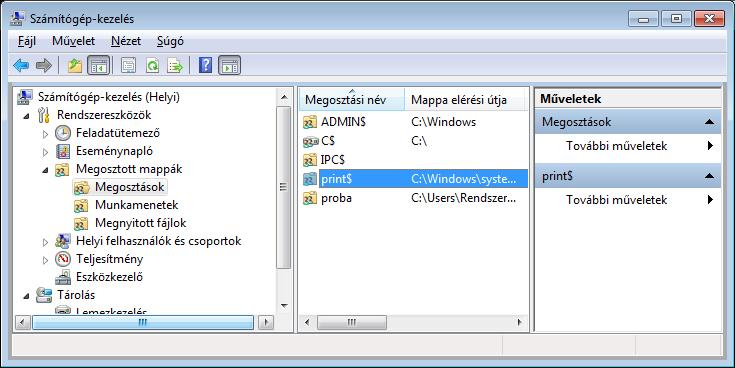

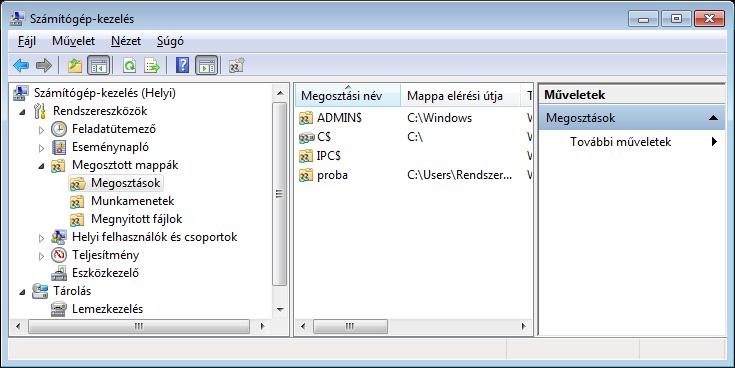

34 Speciális megosztások Alapértelmezett felügyeleti megosztások Minden partícióhoz egy (pl. C$) ADMIN$ IPC$ PRINT$

35 Hálózati Tárolók DAS, SAN, NAS

36 DAS (Direct Attached Storage) A megosztott adatok tárolásának klasszikus módja a szerverekben elhelyezett merevlemezek használata, azaz a közvetlenül csatolt tárolás. A hálózati szerverekkel direkt módon összekötött tárolók alkalmazása. Legnagyobb problémája, hogy a szerver esetleges leállása esetén a csatolt háttértárak nem elérhetők, illetve hogy sok esetben felesleges kapacitások alakulnak ki, hiszen a rendelkezésre álló szabad helyek nem csoportosíthatók át egyik szervertől a másikhoz.

37 SAN (Storage Area Network) A merevlemezeket tartalmazó eszközök valamilyen gyors kapcsolaton keresztül egyfajta hálózatba vannak szervezve, ez az alhálózat pedig a kapcsolókon keresztül elérhető a szerverek számára. A transzparens megvalósítás miatt nincs elpazarolt kapacitás, rekordok kezelése, illetve tranzakciókezelés esetén pedig ez a megoldás sebességben is verhetetlen.

38 NAS (Network Attached Storage) A NAS, egy hálózatra kötött adattároló. Sok mindenben hasonlít egy külső merevlemezre. A NAS egy drága külső HDD-keret, amely nem dedikáltan egy gépre csatlakozik, hanem routeren keresztül a hálózat valamennyi számítógépéhez. nagy maximális tárolókapacitás, UTP csatlakozás többplatformos hozzáférés lehetősége, a hálózatra csatlakozó gép operációs rendszerének fájlrendszerét képes emulálni. csökkenthetők az elpazarolt kapacitások, illetve az adminisztrációs költségek.

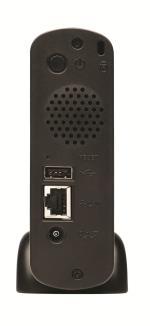

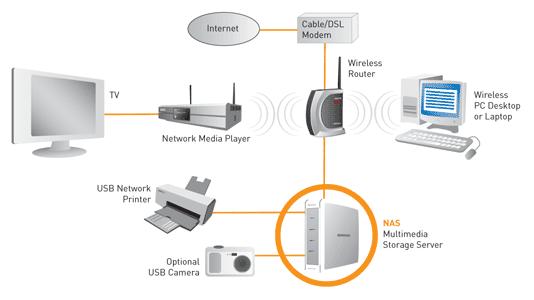

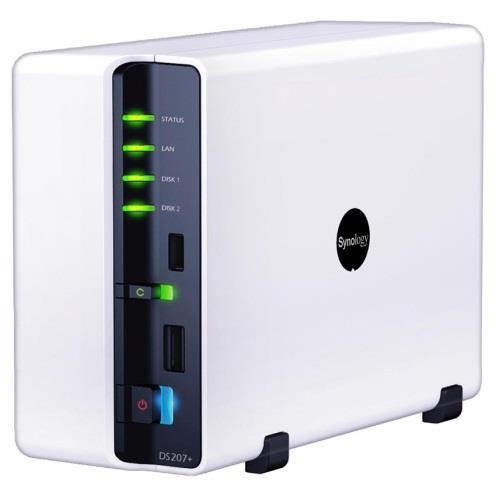

39 NAS (Network Attached Storage)

40 NAS (Network Attached Storage) Megosztási lehetőségek: NFS (Unix) CIFS/SMB (WIN) AFP (MAC) Alkalmazások: FTP szerver, Mail szerver, Nyomtató szerver Backup RAID Domain

41 Nyomtató megosztása

42 Megosztott nyomtatókhoz kapcsolódó standard engedélyek Nyomtatás: dokumentumok nyomtatása. Saját dokumentumok nyomtatásának megállítása, újraindítása, törlése valamint nyomtatási jellemzők beállítása. Dokumentumok kezelése: a nyomtatási sorban levő dokumentumok nyomtatásának megállítása, újraindítása, mozgatása és törlése Nyomtatókezelés: nyomtató megosztása, eltávolítása, tulajdonságainak megváltoztatása. Leállítás és újraindítás.

43 Megosztott nyomtatókhoz kapcsolódó standard engedélyek A jogosultsági listába automatikusan bekerül a Mindenki csoport Nyomtatás engedéllyel Rendszergazdák csoport az összes engedéllyel

44 Speciális engedélyek Nyomtatás Dokumentumok kezelése Nyomtató kezelés Nyomtatás X X Nyomtató kezelés Dokumentumok kezelése Engedélyek olvasása Engedélyek módosítása Saját tulajdonba vétel X X X X X X X X X

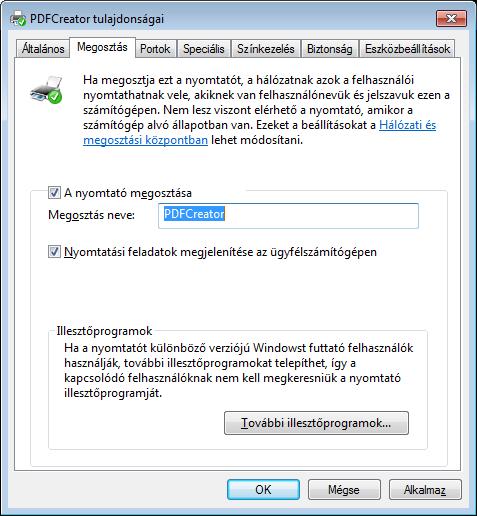

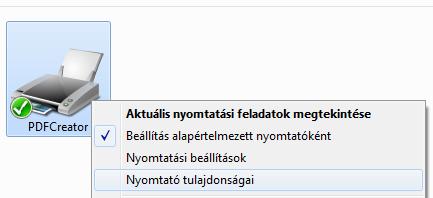

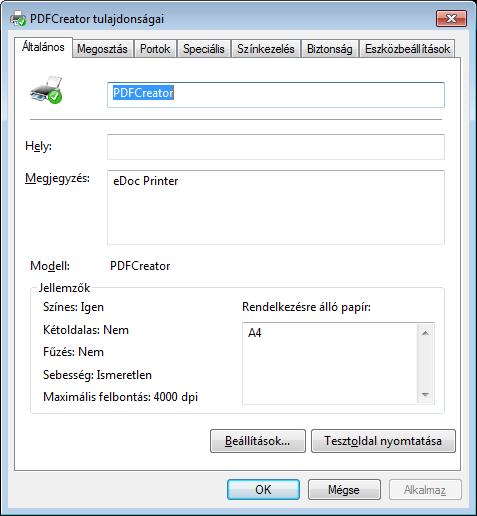

45 Nyomtató megosztása grafikus felületen

46 Automatikusan kapott engedélyek

47 Windows-os gépek a hálózatban

48 Hálózati típusok Munkacsoport (workgroup) Laza kapcsolat. Minden gépen Security Account Management (SAM). Minden gép megoszthat erőforrásokat (fájl, nyomtató). Egyenrangú számítógépekből alakított hálózat. Helyi felhasználók. Tartomány (domain) Van egy közös tartományi szintű SAM, ami az aktív címtár (AD) adatbázis része. Központosított felhasználói fiók nyilvántartás. Központi felügyelet csoportházirenddel. Distributed File System

49 Kiszolgáló-ügyfél típusú hálózat Kiszolgáló Hardver : állandó folyamatos üzemre tervezve. Nagyobb teljesítmény, kiszolgálásra optimalizálva. Szoftver: Jogosultságok központi kezelése (címtár). Központi felügyelet (címtár). Csoportházirend (nem egyesével állítjuk be a gépeket). IP cím kiosztás központosítva (DHCP) Névfeloldás (WINS, DNS) DFS

50 Tartomány vagy munkacsoport? Ökölszabály: Ügyfélszámítógépek száma 1-10 munkacsoport >10 tartomány

51 Szerver alkalmazások Kiszolgálói szerepkörök: valamely hálózati szolgáltatás megvalósítása: pl. alkalmazás kiszolgáló, DNS, DHCP, stb. Szolgáltatás: szoftver összetevő, ami lehetővé teszi a szerepkör megvalósítását. Minden szerepkörhöz legalább egy szolgáltatás tartozik. Ahol csak egy szolgáltatás van ott az automatikusan települ a szerepkör telepítésekor. A többinél válogathatunk.

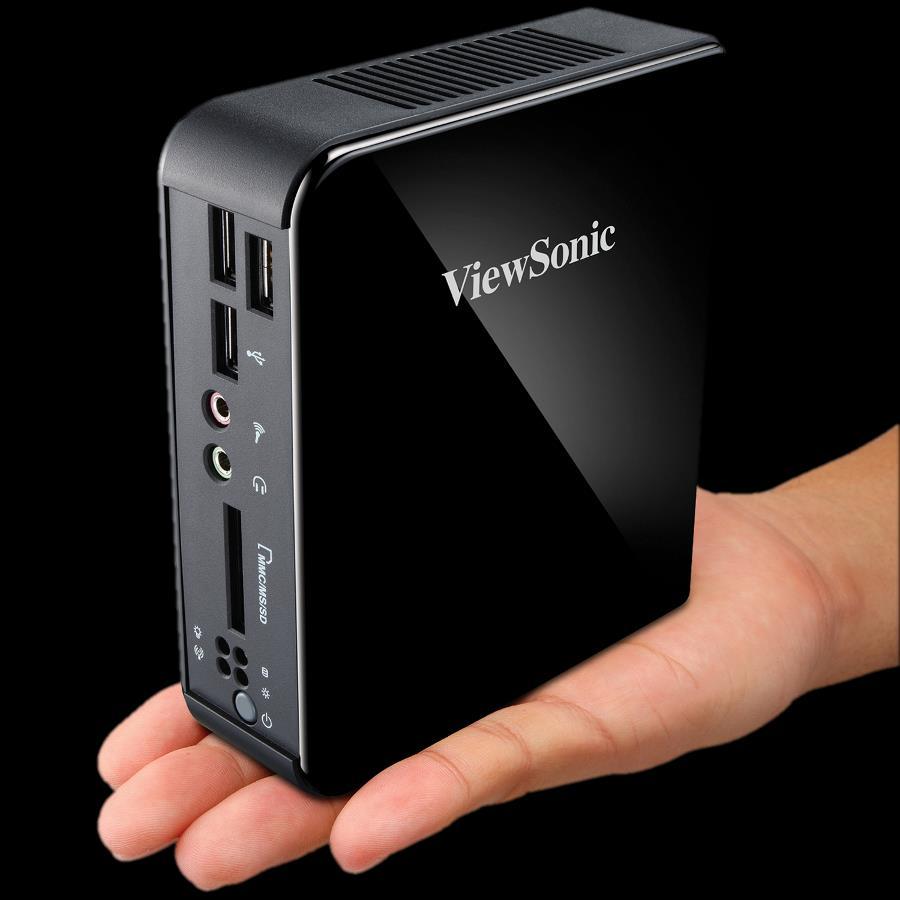

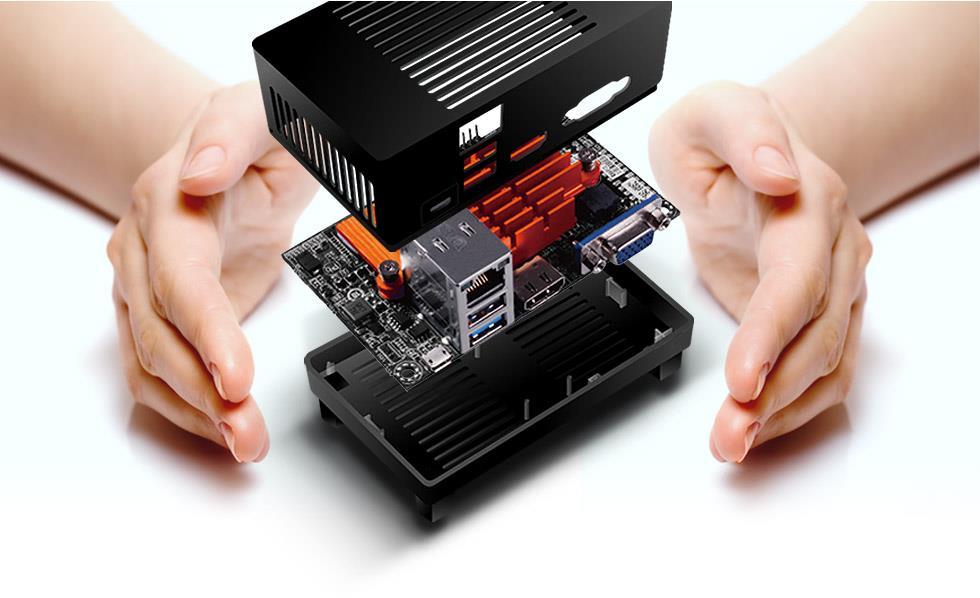

52 Vékony kliens technológia

53 Vékony kliens technológia A vékony kliensek úgynevezett solid-state készülékek, diszk és mozgó alkatrészek nélkül, amelyek kapcsolatban vannak egy központi szerverrel néhány elérési szoftver vagy böngésző által. Az információ feldolgozása a szerveren történik, az adatok bevitele pedig a felhasználó által a vékony kliens készüléken. Minden alkalmazás a központi szerveren fut, mialatt a felhasználó egység csak annyi számítógépes forrást használ, amennyi szükséges, hogy elérje a szervert.

54 Vékony kliens technológia Előnyök: Alacsony üzemeltetési költségek Jóval olcsóbb, mint a hagyományos PC Kevesebb karbantartás (nincs mozgó alkatrész) Kisebb teljesítményfelvétel (alacsony fogyasztás) Könnyen mozgatható, költöztethető az egész infrastruktúra Magas szintű biztonság Központosított a rendszer karbantartása Hátrány: Nem igazán támogatja a 3D-t és az AutCad-et Gyenge multimédiás megjelenítés Gyenge minőségű hang átvitel

55 Vékony kliens technológia Alkalmazási terület: Vékonykliens infrastruktúrát elsősorban irodáknak tervezték, ahol a fő tevékenység a dokumentum szerkesztés, és ügyviteli szoftverek alkalmazása. Iskolák Könyvtárak Net kávézók

58

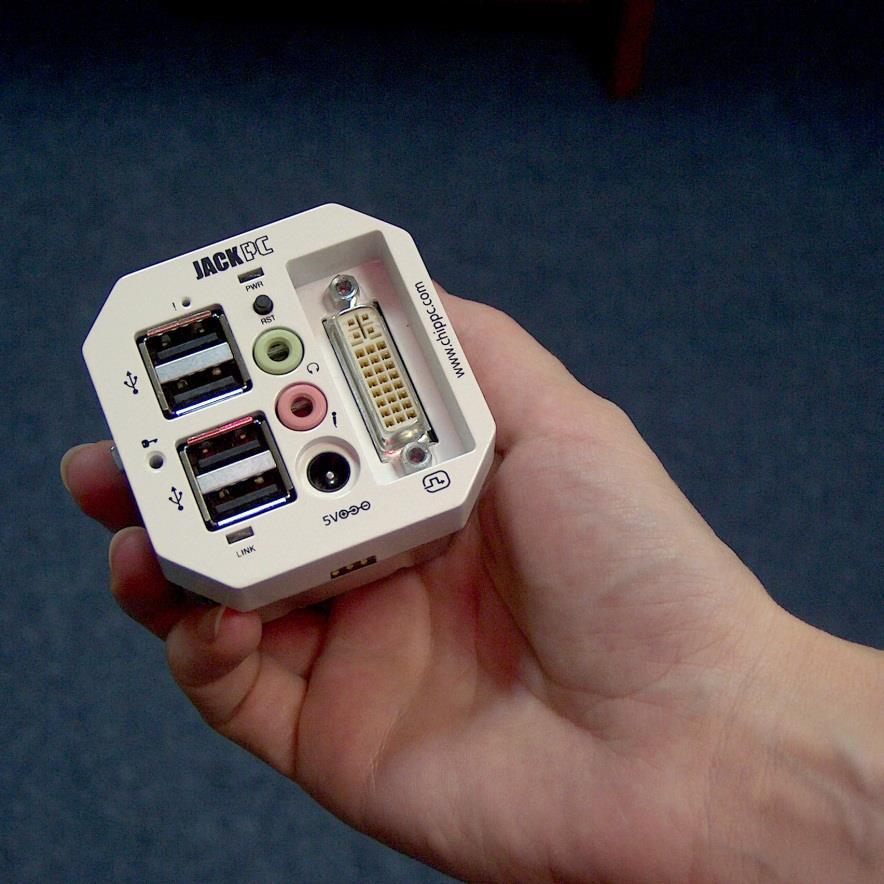

59 Vékony kliens Technológia Konnektorba szerelhető PC
