Fonterra felülettemperálás. Csővezeték-technika. HU 2/18 Árlista 2018 Műszaki változtatások joga fenntartva!

Átírás

1 Fonterra felülettemperálás Csővezeték-technika HU 2/18 Árlista 2018 Műszaki változtatások joga fenntartva! R1

2 Az új épületeknél és renoválásnál alkalmazható Fonterra felülettemperáló rendszerek a magán vagy ipari célra szolgáló helyiségek fűtésére és hűtésére használhatók. A változatosan variálható, padló-, fal- vagy mennyezet-szerkezetben lefektethető és rögzíthető szerkezeti elemek szabad teret teremtenek a kialakítás és a gazdaságos használat számára zavaró fűtőtestek nélkül. Fonterra csövek Műanyag csövek polibuténből és polietilénből, ill. ötrétegű cső mm-es méretben a megfelelő kötéstechnikával együtt. Fonterra Base Flat 12 Nedves építési rendszerű padlófűtés, különösen vékony rétegű, 35 mm összes magasságtól, fűtéshez/hűtéshez, felújításhoz különösen alkalmas, Ø 12 mm cső. Fonterra Base 12 / 15 és 15/17 Nedves építési rendszerű padlófűtés, fűtéshez/hűtéshez, csővezeték-rögzítés pogácsás alaplemezzel, Ø 12; 15; 16; 17 mm csövek. Fonterra Tacker Nedves építési rendszerű padlófűtés, fűtéshez/hűtéshez, csővezeték-rögzítés tartótűkkel, Ø 15; 16; 17; 20 mm csövek. Fonterra Reno Szárazépítési rendszerű padlófűtés, fűtéshez/hűtéshez, alacsony magasságú (21 mm-től) padlószerkezetekhez különösen jól használható, Ø 12 mm cső. Fonterra Side 12 Szárazépítési rendszerű falfűtés, fűtéshez/hűtéshez, kész elemek beépített csövekkel, Ø 12 mm cső. Fonterra Side 12 Clip Nedves építési rendszerű falfűtés, fűtéshez/hűtéshez, csővezeték-rögzítés klip-sínnel, Ø 12 mm cső. Fonterra Top 12 Szárazépítési rendszerű fűtő- és hűtőmennyezet, fűtéshez/ hűtéshez, szerelés álmennyezetekben, Ø 12 mm cső. Osztók és szabályozóállomások Felületfűtési- és ipari osztók elosztószekrényekkel és pótalkatrészekkel és kompakt szabályozó-állomásokkal együtt. Fonterra Smart Control Energiatakarékos helyiségszabályozás okostelefonon, tableten és laptopon futó programmal. Hagyományos helyiségszabályozás Szobatermosztátok, bázis szabályozók és állítóművek az egyedi helyiségszabályozáshoz. Szerszámok és egyéb eszközök Fonterra felületfűtő rendszerekhez szükséges szerszámok és segédeszközök. 320

3 Fonterra felülettemperálás R1 Tartalomjegyzék Csövek 322 Átmenetek, csavarzatok 323 Tartozékok padlófűtéshez 325 Fonterra Base, Flat Fonterra Base, 12/ Fonterra Base, 15/ Fonterra Tacker 337 Fonterra Reno 340 Fonterra Side Fonterra Side 12 Clip 345 Osztó Osztó 347 Alkatrészek 348 Osztószekrények 350 Kompakt szabályozóállomások 352 Szabályozások Standard 354 Szerszámok, egyebek 355 Kötelezettség nélküli kalkulációs segédlet: A Viega kizárólag szak nagykereskedelmi cégeknek értékesít. Minden szak nagykereskedelmi cégnek saját eladási feltételei és kedvezmény-rendszere van, amire nekünk nincs ráhatásunk. Ez a kalkulációs segédlet ezért csupán a nagykereskedelmi cég lehetséges becsült eladási árait tartalmazza, amire nekünk nincs ráhatásunk. Ez a kalkulációs segédlet a projekttervezőt segítheti a betervezett Viega rendszerek költségeinek becslésében. A mindenkori eladási árak azonban a nagykereskedők és vevőik közötti megállapodás tárgyát képezik, amelyek jelentősen eltérhetnek a Viega becsült áraitól. A Viega becsült árai nettó árak, melyek nem tartalmazzák az általános fogyasztási adót. R1 GTIN-kód (Global Trade Item Number, korábban EAN-kód) A GTIN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg a GTIN-kódot. 321

4 Csövek Cső PB felülettemperálás piros báziscső DIN EN ISO szerinti Polybuten, oxigénálló a DIN 4726 szerint környezeti hőmérséklet >-5 C szerelésnél hajlítási sugár legalább >5xd! modellszám 1405 d s L [m] koex TÜ [ C] AKO CSE Cikksz. MU HUF/m 12 1, szoros 95 4/1 MPa 5/0,8 MPa , szoros 95 4/1 MPa 5/0,8 MPa , szoros 95 4/1 MPa 5/0,8 MPa , szoros /0,8 MPa , szoros /0,8 MPa szörös 70 4/0,6 MPa szörös 70 4/0,6 MPa szörös 70 4/0,6 MPa szörös 70 4/0,6 MPa , szörös 70 4/0,6 MPa koex = koextrudált TÜ = üzemi hőmérséklet AKO = Alkalmazási osztály (ISO szerinti üzemi feltételek) Cső PB felülettemperálás piros báziscső DIN EN ISO szerinti Polybuten, oxigénálló a DIN 4726 szerint környezeti hőmérséklet >-5 C szerelésnél hajlítási sugár legalább >5xd! modellszám d s L [m] koex TÜ [ C] AKO CSE Cikksz. MU HUF/m 15 1, szoros /0,8 MPa koex = koextrudált TÜ = üzemi hőmérséklet AKO = Alkalmazási osztály (ISO szerinti üzemi feltételek) 1) dobra Cső PE-Xc felülettemperálás natúr báziscső DIN EN ISO szerinti Polyethylen, oxigénálló a DIN 4726 szerint környezeti hőmérséklet >+5 C szerelésnél hajlítási sugár legalább >6xd! modellszám 1401 d s L [m] koex TÜ [ C] AKO CSE Cikksz. MU HUF/m szörös 90 4/1 MPa 5/0,8 MPa szörös 90 4/1 MPa 5/0,8 MPa szörös 90 4/0,8 MPa 5/0,6 MPa szörös 90 4/0,8 MPa 5/0,6 MPa , szörös 70 4/0,6 MPa koex = koextrudált TÜ = üzemi hőmérséklet AKO = Alkalmazási osztály (ISO szerinti üzemi feltételek) 322

5 Cső PE-RT felülettemperálás natúr báziscső DIN EN ISO szerinti Polyethylen, oxigénálló a DIN 4726 szerint környezeti hőmérséklet >+5 C szerelésnél hajlítási sugár legalább >6xd! modellszám 1403 Fonterra felülettemperálás R1 d s L [m] koex TÜ [ C] AKO CSE Cikksz. MU HUF/m szoros 70 4/0,6 MPa szoros 70 4/0,6 MPa szoros 70 4/0,6 MPa szoros 70 4/0,6 MPa , szoros 70 4/0,6 MPa , szoros 70 4/0,6 MPa koex = koextrudált TÜ = üzemi hőmérséklet AKO = Alkalmazási osztály (ISO szerinti üzemi feltételek) Cső PB felülettemperálás piros báziscső DIN EN ISO szerinti Polybuten, oxigénálló a DIN 4726 szerint fekete PE védőcső környezeti hőmérséklet >-5 C szerelésnél hajlítási sugár legalább >5xd! modellszám 1203 d1 d2 L [m] TÜ [ C] AKO CSE Cikksz. MU HUF/m /1 MPa 5/0,8 MPa TÜ = üzemi hőmérséklet AKO = Alkalmazási osztály (ISO szerinti üzemi feltételek) Fugavédőcső cső a hézagnál PE fekete réselt modellszám 1404 d-hez d L [m] CSE Cikksz. MU HUF/m 12/ / Átmenetek, csavarzatok Csatlakozó-csavarzat felülettemperálás, fűtőköri osztó NA25 nikkelezett sárgaréz eurokónusz, szorítógyűrűs csatlakozó modellszám 1037 d CSE Cikksz. MU HUF R1 Csatlakozó-csavarzat SC-Contur-ral ( biztonsági kontúr) felülettemperálás, Fonterra cső, fűtőköri osztó NA25 nikkelezett vörösöntvény eurokónusz, préscsatlakozás modellszám 1236 d CSE Cikksz. MU HUF

6 Szorítógyűrűs csavarzat felülettemperálás, Fonterra cső nikkelezett sárgaréz R-menet, szorítógyűrűs csatlakozó modellszám 1021 R d x s-hez CSE Cikksz. MU HUF ¾ 20x ¾ 25x2, Átmeneti idom SC-Contur-ral ( biztonsági kontúr) felülettemperálás, Fonterra cső külső menetre matt-nikkelezett vörösöntvény préscsatlakozás, R-menet modellszám d R CSE Cikksz. MU HUF 12 ½ ½ ¾ ¾ Bedugó idom SC-Contur-ral ( biztonsági kontúr) felülettemperálás, átmenet Fonterra PB csőről (d1) Sanpress-re, Sanpress Inox, Profipress vörösöntvény préscsatlakozás, bedugóvég modellszám 1213 d1 s (d1) d2 CSE Cikksz. MU HUF 12 1, , Toldó felülettemperálás, Fonterra csövek összekötése sárgaréz szorítógyűrűs csatlakozó modellszám d CSE Cikksz. MU HUF Toldó SC-Contur-ral ( biztonsági kontúr) felülettemperálás, Fonterra csövek összekötése vörösöntvény préscsatlakozás modellszám 1223 d CSE Cikksz. MU HUF os könyök SC-Contur-ral ( biztonsági kontúr) felülettemperálás, Fonterra PB cső vörösöntvény préscsatlakozás modellszám d CSE Cikksz. MU HUF * * = Szállítás már csak a raktárkészletből Adapter felülettemperálás, csavarzat eurokónusszal matt-nikkelezett sárgaréz G-menet, rögzítő csavarzat modellszám G1 G2 CSE Cikksz. MU HUF ½ ¾ ¾ ¾ ) tömítéssel 324

7 Fonterra felülettemperálás R1 Tartozékok padlófűtéshez Hőszigetelő lemez a következőkhöz: kiegészítő hőszigetelés Fonterra felületfűtéshez EPS WLG 040 modellszám 1282 L B s A [m²] CSE [m²] CSE Cikksz. MU HUF/m , , Elválasztó fólia felülettemperálás, EPS fektetése bitumenes alapfelületre modellszám 1284 s B L [m] A [m²] CSE [m²] CSE Cikksz. MU HUF/m 2 0, Esztrich adalékanyag felülettemperálás, cementesztrich normál esztrichként, a hővezető képesség és a hajlítószilárdság valamint a nyomószilárdság javítása járható 3 nap elteltével, kötési fázis 21 nap felhasználás 140 g/m² 45 mm csőtakarás esetén és 2 kn/m²-ig a DIN szerint modellszám tartalom [kg] CSE Cikksz. MU HUF Esztrich adalékanyag vékony réteg felülettemperálás, cementesztrich vékonyrétegű esztrichként, a hővezető képesség és a hajlítószilárdság valamint a nyomószilárdság javítása járható 3 nap elteltével, kötési fázis 21 nap felhasználás 1,3 kg/m² 30 mm csőtakarás esetén és 2 kn/m²-ig a DIN szerint modellszám 1454 tartalom [kg] CSE Cikksz. MU HUF Esztrich adalékanyag Temporex felülettemperálás, cementesztrich, gyors kötés, az esztrichminőség javítása járható 2 nap elteltével, kötési fázis 10 nap felhasználás 300 g/m² 45 mm csőtakarás esetén és 2 kn/m²-ig a DIN szerint modellszám 1455 R1 tartalom [kg] CSE Cikksz. MU HUF

8 Mérőhely-jelölés felülettemperálás, maradék nedvességmennység mérőhelyének megjelölése esztrichben modellszám 1490 CSE Cikksz. MU HUF Szegélyszigetelő csík 150/8 felülettemperálás, cementesztrich sárga PE hab perforált fóliacsík L=250 mm építőanyag-osztály B2 a DIN szerint modellszám 1270 B s L [m] CSE Cikksz. MU HUF/m / Szegélyszigetelő csík 150/10 felülettemperálás, folyékony esztrich és cementesztrich, kiöntőmassza sárga PE hab perforált, öntapadó fóliacsík L=250 mm, ragasztócsík a fóliacsíkon építőanyag-osztály B2 a DIN szerint modellszám B s L [m] CSE Cikksz. MU HUF/m Dilatációs hézagprofil 10/80 felülettemperálás, esztrichmegszakítás, dilatációs hézag kialakítása alaktartó, öntapadó ragasztható láb, PE-mag építőanyag-osztály B2 modellszám 1275 H L [m] CSE Cikksz. MU HUF/m 80 1, os csővezető ív felülettemperálás, Fonterra cső vezetése műanyag modellszám 1272 d-hez CSE Cikksz. MU HUF Tányéros tipli felülettemperálás, a fóliaelem összekötése a kivitelezéskor lerakott hőszigeteléssel csak a következőkkel együtt: Fonterra Base alaplemez 12/15 smart modell 1226, Fonterra Base alaplemez 15/17 smart modell 1229 modellszám 1480 Ø1 L Ø2 CSE Cikksz. MU HUF

9 Fonterra felülettemperálás R1 Rögzítő kampók felülettemperálás, a fóliaelem összekötése a kivitelezéskor lerakott hőszigeteléssel Fonterra Base alaplemez 12/15 smart modell 1226, Fonterra Base alaplemez 15/17 smart modell 1229 műanyag fektetési segítség tüskével modellszám 1482 d1 L d2 CSE Cikksz. MU HUF Kerek profil felülettemperálás, a szegélyszigetelő fólia rögzítése, dilatációs hézag alatti kitöltés Fonterra Base alaplemez 12/ modell 1224, Fonterra Base alaplemez 12/15 ND 11 modell 1225, Fonterra Base alaplemez 12/15 smart modell 1226, Fonterra Base alaplemez 15/ modell 1227, Fonterra Base alaplemez 15/17 ND 11 modell 1228, Fonterra Base alaplemez 15/17 smart modell 1229 modellszám 1274 d L [m] CSE Cikksz. MU HUF/m Műanyag dübel felülettemperálás, Fonterra Base pogácsás alaplemez rögzítése szilárd alapfelületre modellszám 1281 L CSE Cikksz. MU HUF R1 327

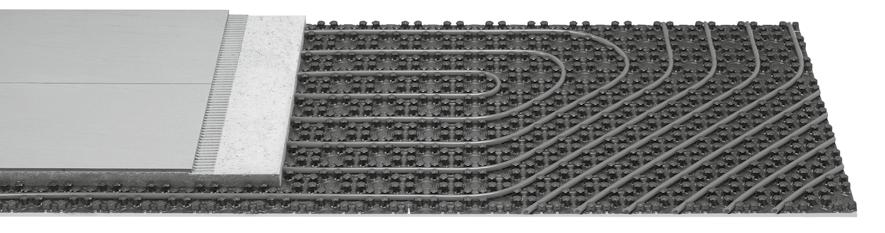

10 FONTERRA Base, Flat 12 Rendkívül vékony esztrichrendszer 35 mm-től, különösen felújításokhoz, Fonterra Base ND11 vagy smart alaplemezzel, valamint 12x1,3 mm PB csővel. Csak Fonterra Base Flat speciális esztrich-adalékanyaggal. Fektetési távolságok: - merőlegesen: 11-16,5-22 cm - átlósan: 7,5-15 cm Csekély fajlagos tömegű, gyors kötésű rendszer felújításokhoz Fonterra Base Flat 12 anyagszükséglete /m 2 Rendszerelemek Csőtávolság [mm] Csőmennyiség PB 12 x 1,3 mm 8,8 m 5,9 m 4,4 m Smart, ill. ND 11 alaplemez 1 m² 1 m² 1 m² Szegélyszigetelőszalag 90/10 1 m 1 m 1 m Fonterra Base Flat esztrich-adalékanyag 0,7 kg 0,7 kg 0,7 kg Szerelési idő PB csővel 5 min. 4 min. 3,5 min. 328

11 Fonterra felülettemperálás R1 Fonterra Base alaplemez 12/15, ND 11 a következőkhöz: egyedi csőfektetés, Fonterra PB cső 11 mm-es hőszigetelés, EPS lemez, PS fólia Figyelem Átlós fektetés kiegészítő anyag nélkül lehetséges! modellszám 1225 L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, HVCS = hővezetési csoport Fonterra Base alaplemez 12/15, smart a következőkhöz: egyedi csőfektetés, Fonterra PB cső nem tartalmazza: hő- és lépészaj-szigetelés PS fólia Figyelem Átlós fektetés kiegészítő anyag nélkül lehetséges! modellszám 1226 L B A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, Fonterra Base osztó-/ajtókészlet 12/15, ND 11 a következőkhöz: csőfektetés ajtóátjáróban vagy osztónál, Fonterra PB cső EPS lemez, PS fólia, 2 elosztófólia, 12 ajtóelem, kiegyenlítő hőszigetelés modellszám L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m HVCS = hővezetési csoport Fonterra Base osztó-/ajtókészlet 12/15, smart a következőkhöz: helyszínen biztosított hőszigetelés, csőfektetés ajtóátjáróban vagy osztónál, Fonterra PB cső PS fólia, 2 elosztófólia, 12 ajtóelem modellszám L B A [m²] CSE [m²] CSE Cikksz. MU HUF/m ÚJ Fonterra Base ajtóelem 12/15, smart a következőkhöz: ajtónyílások kialakítása, két Fonterra Base lemezösszekötése mint kettős szalag Fonterra Base alaplemez 12/ modell 1224, Fonterra Base alaplemez 12/15 ND 11 modell 1225, Fonterra Base alaplemez 12/15 smart modell 1226 PS fólia modellszám L B CSE Cikksz. MU HUF kérésre R1 329

12 Fonterra Base esztrich adalékanyag Flat 12 a következőkhöz: cement-fűtőesztrich mint egyedi szerkezet, a hővezető képesség és a hajlítószilárdság valamint a nyomószilárdság javítása, Fonterra PB cső d12x1,3 mm Fonterra Base alaplemez 12/15 ND 11 modell 1225, Fonterra Base alaplemez 12/15 smart modell 1226, Fonterra Base osztó-/ajtókészlet 12/15 ND 11 modell , Fonterra Base osztó-/ajtókészlet 12/15 smart modell járható 2 nap elteltével, kötési idő az 5. naptól felhasználás 700 g/m² 15 mm lemezátfedésnél, max. terhelés 2 kn/m² a DIN szerint modellszám 1456 tartalom [kg] CSE Cikksz. MU HUF Szegélyszigetelő csík 90/10 felülettemperálás, különleges alkalmazás PE hab perforált, öntapadó fóliacsík L=140 mm modellszám B s L [m] Kivitel CSE Cikksz. MU HUF/m sárga 25/ Dilatációs hézag védelem 12 felülettemperálás, hézagok környéke cső PB modell 1405 öntapadó modellszám 1273 B s L [m] CSE Cikksz. MU HUF/m

13 Fonterra felülettemperálás R1 FONTERRA Base, 12/15 Pogácsás rendszer széles felhasználási területhez két különböző csőátmérővel 12 x 1,3 mm vagy 15 x 1,5 mm PB csővel. Gyors, egyemberes szerelés sokoldalú beépítési magasság lehetőséggel. Merőleges és átlós fektetés a helyiség méreteihez való optimális illesztéssel, extrém alacsony padlófelépítményekhez is (szigetelés nélkül = smart). Fektetési távolságok: - merőlegesen: 5, , ,5-33 cm - diagonálisan: 7, ,5-30 cm. Univerzális rendszer felületfűtéshez új- és régi építésű épületekhez. Fonterra Base 12/15 anyagszükséglete / m² Rendszerelemek Csőtávolság [mm] Csőmennyiség 8,8 m 5,9 m 4,4 m 3,5 m 2,9 m Alaplemez 1 m² 1 m² 1 m² 1 m² 1 m² Szegélyszigetelőszalag 150/10 1 m 1 m 1 m 1 m 1 m Esztrich-adalékanyag (normál esztrich-hez 0,14 kg 0,14 kg 0,14 kg 0,14 kg 0,14 kg Szerelési idő PB-csővel 5 min. 4 min. 3,5 min. 2,5 min. 2,5 min. R1 331

14 Fonterra Base alaplemez 12/15, 30 2 a következőkhöz: egyedi csőfektetés, Fonterra PB cső 30 mm-es lépéshang- és hőszigetelés, EPS lemez, PS fólia Figyelem Átlós fektetés kiegészítő anyag nélkül lehetséges! modellszám 1224 L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, HVCS = hővezetési csoport Fonterra Base alaplemez 12/15, ND 11 a következőkhöz: egyedi csőfektetés, Fonterra PB cső 11 mm-es hőszigetelés, EPS lemez, PS fólia Figyelem Átlós fektetés kiegészítő anyag nélkül lehetséges! modellszám 1225 L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, HVCS = hővezetési csoport Fonterra Base alaplemez 12/15, smart a következőkhöz: egyedi csőfektetés, Fonterra PB cső nem tartalmazza: hő- és lépészaj-szigetelés PS fólia Figyelem Átlós fektetés kiegészítő anyag nélkül lehetséges! modellszám 1226 L B A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, Fonterra Base osztó-/ajtókészlet 12/15, 30 2 a következőkhöz: csőfektetés ajtóátjáróban vagy osztónál, Fonterra PB cső EPS lemez, PS fólia, 2 elosztófólia, 12 ajtóelem, kiegyenlítő hőszigetelés modellszám L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m HVCS = hővezetési csoport Fonterra Base osztó-/ajtókészlet 12/15, ND 11 a következőkhöz: csőfektetés ajtóátjáróban vagy osztónál, Fonterra PB cső EPS lemez, PS fólia, 2 elosztófólia, 12 ajtóelem, kiegyenlítő hőszigetelés modellszám L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m HVCS = hővezetési csoport 332

15 Fonterra felülettemperálás R1 Fonterra Base osztó-/ajtókészlet 12/15, smart a következőkhöz: helyszínen biztosított hőszigetelés, csőfektetés ajtóátjáróban vagy osztónál, Fonterra PB cső PS fólia, 2 elosztófólia, 12 ajtóelem modellszám L B A [m²] CSE [m²] CSE Cikksz. MU HUF/m ÚJ Fonterra Base ajtóelem 12/15, smart a következőkhöz: ajtónyílások kialakítása, két Fonterra Base lemezösszekötése mint kettős szalag Fonterra Base alaplemez 12/ modell 1224, Fonterra Base alaplemez 12/15 ND 11 modell 1225, Fonterra Base alaplemez 12/15 smart modell 1226 PS fólia modellszám L B CSE Cikksz. MU HUF kérésre R1 333

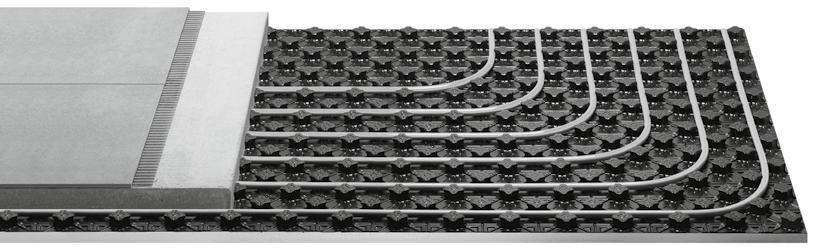

16 FONTERRA Base, 15/17 Univerzális rendszer felületfűtéshez és -hűtéshez. Pogácsás rendszer nagyobb felületekhez 15 x 1,5 mm PB csővel vagy 17 x 2,0 mm PE-Xc- ill. PE-RT csővel. Merőleges és átlós fektetés a helyiség méreteihez való optimális illesztéssel, minimális hulladékkal, fektetőtávolságok optimális betartásával, párazárással és zajvédelemmel, átlapoló mélyhúzott fóliatechnikával. Fektetési távolságok merőleges fektetésnél: 5, , ,5-33 cm Fektetési távolságok diagonális fektetésnél: 7, ,5-30 cm. Fonterra Base 15/17 anyagszükséglete / m² Rendszerelemek Csőtávolság [mm] Csőmennyiség 8,8 m 5,9 m 4,4 m 3,5 m 2,9 m Alaplemez 1 m² 1 m² 1 m² 1 m² 1 m² Szegélyszigetelőszalag 150/10 1 m 1 m 1 m 1 m 1 m Esztrich-adalékanyag (normál esztrich-hez) 0,14 kg 0,14 kg 0,14 kg 0,14 kg 0,14 kg Szerelési idő PB-csővel 5 min. 4 min. 3,5 min. 2,5 min. 2,5 min. Szerelési idő PE-RT és PE-Xc csővel 5,5 min. 5 min. 4 min. 3,5 min. 3,5 min. 334

17 Fonterra Base alaplemez 15/17, 30 2 a következőkhöz: egyedi csőfektetés, Fonterra csövek d mm-es lépéshang- és hőszigetelés, EPS lemez, PS fólia modellszám 1227 Fonterra felülettemperálás R1 L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, HVCS = hővezetési csoport Fonterra Base alaplemez 15/17, ND 11 a következőkhöz: egyedi csőfektetés, Fonterra csövek d mm-es hőszigetelés, EPS lemez, PS fólia modellszám 1228 L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, HVCS = hővezetési csoport Fonterra Base alaplemez 15/17, smart a következőkhöz: egyedi csőfektetés, Fonterra csövek d15 17 nem tartalmazza: hő- és lépészaj-szigetelés PS fólia modellszám 1229 L B A [m²] CSE [m²] CSE Cikksz. MU HUF/m ,16 9, Fonterra Base osztó-/ajtókészlet 15/17, 30 2 a következőkhöz: csőfektetés ajtóátjáróban vagy osztónál, Fonterra csövek d15 17 EPS lemez, PS fólia, 2 elosztófólia, 12 ajtóelem, kiegyenlítő hőszigetelés modellszám L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m HVCS = hővezetési csoport Fonterra Base osztó-/ajtókészlet 15/17, ND 11 a következőkhöz: csőfektetés ajtóátjáróban vagy osztónál, Fonterra csövek d15 17 EPS lemez, PS fólia, 2 elosztófólia, 12 ajtóelem, kiegyenlítő hőszigetelés modellszám L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m HVCS = hővezetési csoport R1 335

18 Fonterra Base osztó-/ajtókészlet 15/17, smart a következőkhöz: csőfektetés ajtóátjáróban vagy osztónál, Fonterra csövek d15 17 nem tartalmazza: hő- és lépészaj-szigetelés PS fólia, 2 elosztófólia, 12 ajtóelem modellszám L B A [m²] CSE [m²] CSE Cikksz. MU HUF/m ÚJ Fonterra Base ajtóelem 15/17, smart a következőkhöz: ajtónyílások kialakítása, két Fonterra Base lemezösszekötése mint kettős szalag Fonterra Base alaplemez 15/ modell 1227, Fonterra Base alaplemez 15/17 ND 11 modell 1228, Fonterra Base alaplemez 15/17 smart modell 1229 PS fólia modellszám L B CSE Cikksz. MU HUF kérésre Fonterra Base diagonáltartó 15/17 a következőkhöz: csőrögzítés átlós fektetés esetén Fonterra Base alaplemez 15/ modell 1227, Fonterra Base alaplemez 15/17 ND 11 modell 1228, Fonterra Base alaplemez 15/17 smart modell 1229 modellszám 1290 d-hez CSE Cikksz. MU HUF

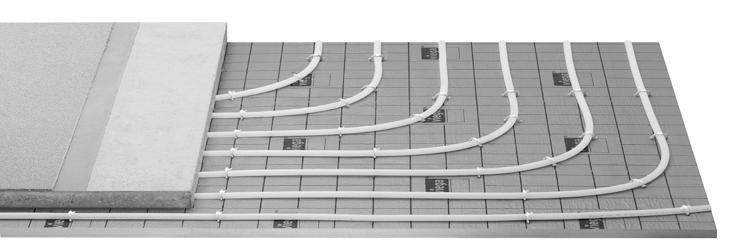

19 Fonterra felülettemperálás R1 FONTERRA Tacker Rugalmas rendszer felületfűtéshez és -hűtéshez. Flexibilis tűzhető rendszer hő- és lépészajszigetelő lemezzel, nagy szilárdságú vízzáró és egyoldalúan átlapolt szöveterősített bevonattal, fektetőraszterral teljes felületen ragasztva. A következő csővezetékekhez: PB 15 x 1,5 mm vagy 17 x 2,0 mm, PE-Xc 17 x 2,0 mm vagy 20 x 2,0 mm, PE-RT 17 x 2,0 mm vagy 20 x 2,0 mm. Fektetési távolságok: 5, , ,5-33 cm. Fonterra Tacker anyagszükséglete / m² Rendszerelemek Csőtávolság [mm] Csőmennyiség 8,8 m 5,9 m 4,4 m 3,5 m 2,9 m Tartótű 27 db. 18 db. 14 db. 11 db. 9 db. Tackerlemez 1 m² 1 m² 1 m² 1 m² 1 m² Szegélyszigetelőszalag 150/10 1 m 1 m 1 m 1 m 1 m Ragasztószalag 1 m 1 m 1 m 1 m 1 m Esztrich-adalékanyag (normál esztrich-hez) 0,14 kg 0,14 kg 0,14 kg 0,14 kg 0,14 kg Szerelési idő PB-csővel 5,5 min. 5 min. 4 min. 3,5 min. 3,5 min. Szerelési idő PE-RT és PE-Xc csővel 6 min. 5,5 min. 4,5 min. 4 min. 4 min. R1 337

20 Fonterra Tacker lemez hajtogatott a következőkhöz: padlófűtési rendszerfelület, Fonterra csövek d15 d20 EPS lépéshang-szigetelés és hőszigetelés, kasírozott és tépésálló szövetes fólia 30 mm átfedéssel, fektetési távolság rányomtatva modellszám 1260 s c L B HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m ÚJ kérésre c = összenyomhatóság, DIN 18560, 2. rész HVCS = hővezetési csoport Fonterra Tacker lemez feltekerve a következőkhöz: padlófűtési rendszerfelület, Fonterra csövek d15 d20 EPS lépéshang-szigetelés és hőszigetelés, kasírozott és tépésálló szövetes fólia 30 mm átfedéssel, fektetési távolság rányomtatva modellszám 1261 s c L [m] HVCS A [m²] CSE [m²] CSE Cikksz. MU HUF/m c = összenyomhatóság, DIN 18560, 2. rész HVCS = hővezetési csoport Tűzőgép felülettemperálás, tartótűk behelyezése, d14 20-as cső tartótű modell 1245 acél modellszám CSE Cikksz. MU HUF Tartótű felülettemperálás, Fonterra cső rögzítése hőszigetelésre sárga=ra l 1004 tűzőgép modell tárolóban elhelyezve, megnövelt kihúzóerő modellszám 1245 d-hez H CSE Cikksz. MU HUF

21 Fonterra felülettemperálás R1 Tűzőgép felülettemperálás, tartótűk behelyezése, d14 18-as cső tartótű modell acél modellszám CSE Cikksz. MU HUF Tartótű felülettemperálás, Fonterra cső rögzítése hőszigetelésre fekete tűzőgép modell tárolóban elhelyezve modellszám d-hez H CSE Cikksz. MU HUF Fonterra Tacker fólia a következőkhöz: helyszínen biztosított hőszigetelés nem tartalmazza: hő- és lépészaj-szigetelés tépésálló szövetes fólia, fektetési távolság rányomtatva modellszám s B L [m] A [m²] CSE [m²] CSE Cikksz. MU HUF 0, Ragasztószalag Fonterra Tacker lemez modell 1260, 1261 modellszám 1279 B L [m] CSE Cikksz. MU HUF / R1 339

22 FONTERRA Reno Száraz padlófűtési rendszer 18 mm vastag szálerősítésű gipszlemezből belemart csővezető hornyokkal 21 mm beépítésimagasságoktól alkalmazható. Különböző padlószerkezetek alakíthatók ki az alaplemezzel, kiöntőmasszával, vagy közvetlen burkolólap-fedéssel. Szárazrendszer felületfűtéshez új építésekhez és felújításokhoz alacsony beépítési magassággal. Fonterra Reno anyagszükséglete / m² szerelés és szigetelés / alépítmény nélkül Alaplemezek / fejlemezek aránya = 80% / 20% Rendszerelemek Szükséglet / m² Közvetlenül burkolva / m² * 3 mm-es rétegvastagságnál Kiegészítőlemezek Kiöntőmassza PB-cső 12 x 1,3 mm 10 m Reno alaplemez 1,0 x 0,62 m 0,8 m² Reno fejlemez 0,62 x 0,31 m 0,2 m² Szegélyszigetelőszalag 90/10 1 m Önmetsző csavar 25 mm 20 db Fonterra esztrich-ragasztó 0,1 kg Kiegészítőlemez 10 mm - - külön tétel - Fonterra alapozó 0,075 kg Fonterra kiöntőmassza 10 kg* Szerelési idő - ca. 25 min. ca min. ca min. 340

23 Fonterra felülettemperálás R1 Fonterra Reno alaplemez a következőkhöz: száraz padlófűtés szálerősítéses gipszlemez max. előremenő hőm. 50 C modellszám L B s A [m²] CSE [m²] CSE Cikksz. MU HUF ,62 18, Fonterra Reno osztólemez a következőkhöz: biztonságosan vezetett csőfektetés fűtőköri osztó előtt, 4 10 fűtőkör Fonterra Reno alaplemez modell , Fonterra Reno fordítólemez modell szálerősítéses gipszlemez 3-részes max. előremenő hőm. 50 C Figyelem A fűtőkörök számától és elhelyezésétől függően 2- vagy 3-részest kell használni! modellszám L B s A [m²] CSE Cikksz. MU HUF , Fonterra Reno fordítólemez a következőkhöz: száraz padlófűtés szálerősítéses gipszlemez max. előremenő hőm. 50 C modellszám L B s A [m²] CSE [m²] CSE Cikksz. MU HUF ,19 5, Szálerősítéses gipszlemez a következőkhöz: maradék felület, Fonterra Reno marás nélkül modellszám L B s A [m²] CSE [m²] CSE Cikksz. MU HUF ,62 18, Gyorscsavar a következőkhöz: rögzítés tartószerkezetre modellszám 1259 L CSE Cikksz. MU HUF Fonterra Reno esztrichragasztó Reno rendszerlemez szárazesztrichlemezzel jelölésmentes feldolgozási hőmérséklet 5 25 C felhasználás 100 g/m² modellszám tartalom [kg] CSE Cikksz. MU HUF 1 1/ R1 Fonterra Reno kiöntőmassza a következőkhöz: Reno lemez, Reno XL lemez, beltér, rétegvastagság 2 10 mm kalciumszulfát kötésű felhasználás 10 kg/m² 3 mm rétegvastagság esetén modellszám tartalom [kg] CSE Cikksz. MU HUF 25 1/

24 Fonterra Reno alapozó a következőkhöz: Reno lemez, Reno XL lemez EC1 nagyon emissziószegény, egykomponensű, vízzel hígítható felhasználás 75 g/m² modellszám tartalom [kg] CSE Cikksz. MU HUF 1 1/ Lehúzó a következőkhöz: kiöntőmassza gumi profiltömítés modellszám L H s CSE Cikksz. MU HUF Lehúzó a következőkhöz: kiöntőmassza, a túlfedési magasság beállítása alumínium/nemesacél 0 10 mm között magasságban állítható csapszegek modellszám L H CSE Cikksz. MU HUF Szegélyszigetelő csík 90/10 felülettemperálás, különleges alkalmazás PE hab perforált, öntapadó fóliacsík L=140 mm modellszám B s L [m] Kivitel CSE Cikksz. MU HUF/m sárga 25/ Dilatációs hézag védelem 12 felülettemperálás, hézagok környéke cső PB modell 1405 öntapadó modellszám 1273 B s L [m] CSE Cikksz. MU HUF/m

25 Fonterra felülettemperálás R1 FONTERRA SIDE 12 Száraz falfűtési rendszer belső terek felújításához és új építéséhez. A 12 x 1,3 mm polybutén csővezeték a lemezekbe gyárilag integrált, emiatt vakolási munka nem szükséges. A beépítés lehetséges megfelelő párnafákra ill. közvetlenül rögzíthető a könnyűszerkezetes falak fém szerkezetéhez. Száraz falfűtési rendszer integrált polybutén csővel. Fonterra Side 12 anyagszükséglete / m² szerelés nélkül Rendszerelemek Anyagszükséglet / m² PB cső 12 x 1,3 mm Tartalmazza Falfűtőlemez 2000 x 620 mm 0,8 m² Falfűtőlemez 1000 x 620 mm (100%) 0,2 m² Önmetszőcsavar 45 mm 17 db Fonterra hézagragasztó 0,11 kg Fonterra toldó SC-kontur-ral 0,8 db Szerelési idő ca. 20 min. Figyelem: A térgeometriától függően különböző lemezkombinációk adódhatnak. R1 343

26 Fonterra Side falfűtési lemez a következőkhöz: fűtő és hűtő funkció, szárazépítéses falfűtés szálerősítéses gipszlemez Fonterra d12 PB-cső beépítve modellszám 1237 AF [%] L B s A [m²] CSE [m²] CSE Cikksz. MU HUF ,62 18, ,24 37, AF = aktív fűtőfelület Fonterra Side falfűtési lemez a következőkhöz: fűtő és hűtő funkció, szárazépítéses falfűtés szálerősítéses gipszlemez Fonterra d12 PB-cső beépítve max. előremenő hőm. 50 C modellszám AF [%] L B s A [m²] CSE [m²] CSE Cikksz. MU HUF ,62 18, ,62 18, AF = aktív fűtőfelület 1) a nem aktív fűtőfelületek méretre vághatóak Szálerősítéses gipszlemez a következőkhöz: maradék felület, Fonterra Side 12, Fonterra Top 12 nem tartalmazza: Fonterra PB cső modellszám L B s A [m²] CSE Cikksz. MU HUF , Hézagragasztó Side 12 és Fonterra Top 12 rendszerlemezek jelölésmentes feldolgozási hőmérséklet 5 25 C felhasználás 20 ml/m hatótávolság 15 m modellszám tartalom [ml] CSE Cikksz. MU HUF 310 1/ Hőfólia PB falfűtő csövek megkeresése vakolat alatt vagy száraz rendszerekben többször használható modellszám L B CSE Cikksz. MU HUF

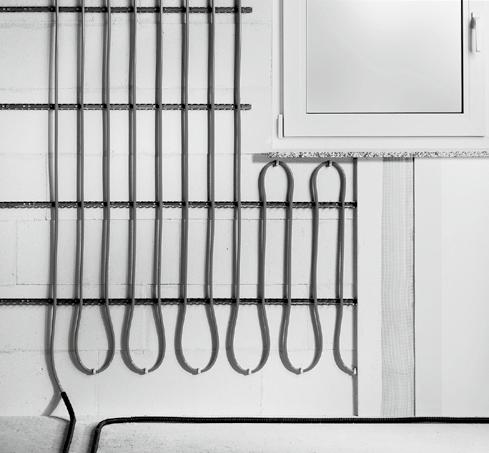

27 Fonterra felülettemperálás R1 FONTERRA SIDE 12 Clip Falfűtési rendszer Helyszíni szerelésre, a szokásos belső vakolatok burkolásával. A rugalmas 12x1,3 mm polybutén csövek egyszerű szerelése a falon rögzíthető sínekbe. Maximális felületlefedés és optimális felületkihasználás, mivel a falfűtőfelületetekkel rugalmasan lehet alkalmazkodni az építészeti adottságokhoz. Nedves fal fűtési hűtési rendszer integrált polibutén csövekkel. Fonterra Side 12 Clip anyagszükséglete / m² szerelés nélkül Rendszerelemek Anyagszükséglet / m² PB cső 12 x1,3 mm Rögzítősín 12 Önmetszőcsavar Szöges rögzítőbilincs Szerelési idő 10 m 2,5 m 15 db 5 db ca. 8-9 min. R1 345

28 Rögzítősín felülettemperálás, Fonterra cső különböző alapfelületeken PVC modellszám 1234 d-hez L RT CSE Cikksz. MU HUF/m RT = rasztertávolság Szöges rögzítőbilincs PB cső rögzítése téglafalra modellszám d-hez CSE Cikksz. MU HUF Beütődűbel a következőkhöz: rögzítés betonra vagy mészhomokkő falra rögzítősín modell 1234 modellszám L Ø CSE Cikksz. MU HUF Önmetsző csavar a következőkhöz: rögzítés Poroton téglafalra rögzítősín modell 1234 tipli nélkül használható modellszám L CSE Cikksz. MU HUF Hőfólia PB falfűtő csövek megkeresése vakolat alatt vagy száraz rendszerekben többször használható modellszám L B CSE Cikksz. MU HUF

29 Fonterra felülettemperálás R1 Osztó Osztó Fűtőköri osztó DN25 felülettemperálás állítómű modell 1249 nemesacél eurokónusz, G1-es hollandi anya lapos tömítésű csatlakozó a bal és a jobb oldalon, átfolyásmérő 0 5 l/perc méréshatárral, nikkelezett zárókupak G¾, 1 légtelenítő szelep és 1 kazántöltő-ürítő csap fűtőköri osztónként, védősapka, horganyzott/ zajszigetelt fali tartók modellszám 1005 n L CSE Cikksz. MU HUF Bővítőkészlet átfolyásmérő 0 5 l/perc méréshatárral felülettemperálás fűtőköri osztó DN25 modell 1005 nemesacél eurokónusz, G1-es hollandi anya lapos tömítésű átfolyásmérő 0 5 l/perc méréshatárral, kettős nikkelezett sárgaréz közcsavar, tömítések modellszám NA L CSE Cikksz. MU HUF Golyóscsap-készlet felülettemperálás, fűtőköri osztó NA25 nikkelezett sárgaréz belső menet, G-menet lapos tömítésű modellszám 1041 Rp G DK CSE Cikksz. MU HUF ¾ DK = darabszám a készletben Zónaszelepkészlet átjáró felülettemperálás, fűtőköri osztó NA25 állítómű modell 1249 sárgaréz zónaszelep védősapkával, NA25-ös távtartó tömítéssel, golyóscsap előremenő vezetékhez modellszám 1286 R1 NA CSE Cikksz. MU HUF

30 Osztó Alkatrészek Szelepbetét felülettemperálás, gyűjtő, védősapka és állítómotor tartása állítómű modell 1249, fűtőköri osztó DN25 modell 1005, védősapka modell öntömítő modellszám R CSE Cikksz. MU HUF ½ Csatlakozó-csavarzat felülettemperálás, osztó fűtőköri osztó DN25 modell 1005 matt-nikkelezett sárgaréz eurokónusz, R-menet öntömítő modellszám R G L CSE Cikksz. MU HUF ½ ¾ Átfolyásmennyiség-mérő felülettemperálás, osztó fűtőköri osztó DN25 modell 1005 öntömítő kijelzőüveg 0 5 l/perc, szabályozó kúp modellszám R CSE Cikksz. MU HUF ½ Hőmérsékletmérő felülettemperálás, osztó és gyűjtő fűtőköri osztó DN25 modell 1005 kijelzés: 0 80 C vagy F modellszám Ø bmm [mm] CSE Cikksz. MU HUF bmm = bemerülési mélység Dugókészlet felülettemperálás, osztó és gyűjtő öntömítő modellszám R DK CSE Cikksz. MU HUF DK = darabszám a készletben Védősapka felülettemperálás, szennyeződés elleni védelem, a szelepbetét megsérülése, szabályozószelep nyitása és zárása fűtőköri osztó DN25 modell 1005 modellszám M CSE Cikksz. MU HUF Légtelenítő szelep felülettemperálás, osztó és gyűjtő fűtőköri osztó DN25 modell 1005 öntömítő modellszám R Kivitel CSE Cikksz. MU HUF ½ krómozott

31 Fonterra felülettemperálás R1 Ürítőszelep felülettemperálás, a berendezés öblítése és ürítése, osztó és gyűjtő fűtőköri osztó DN25 modell 1005 tömlőcsatlakozó öntömítő modellszám R G Kivitel CSE Cikksz. MU HUF ½ ¾ krómozott Szabályozószelep felülettemperálás, osztó, átfolyási mennyiség kézi beállítása diagrammal öntömítő modellszám R CSE Cikksz. MU HUF ½ Csatlakozó-csavarzat felülettemperálás, gyűjtő fűtőköri osztó DN25 modell 1005 matt-nikkelezett sárgaréz eurokónusz, R-menet rövid, öntömítő modellszám R L CSE Cikksz. MU HUF ½ Szerelőkészlet felülettemperálás, a fűtési osztó osztója és gyűjtője fűtőköri osztó DN25 modell 1005, hőmérsékletmérő modell matt-nikkelezett sárgaréz merülőhüvely, záródugó modellszám R CSE Cikksz. MU HUF ⅜ Rögzítés felülettemperálás, a beállított átfolyási mennyiség rögzítése fűtőköri osztó DN25 modell 1005 műanyag modellszám Kivitel CSE Cikksz. MU HUF fekete R1 349

32 Osztó Osztószekrények Vakolat előtti osztószekrény felülettemperálás fűtőköri osztó DN25 modell 1005 tűzihorganyzott/fehér acéllemez=ra l 9016 magasságban mm között állítható, mélység 140 mm keret és ajtó, a csatlakozás környékén való biztonságos csővezetéshez levehető lezáróblende, univerzális tartó fűtőköri osztóhoz modellszám típus L1 L2 Ef HM NGH NGC EZC ESZ CSE Cikksz. MU HUF Ef = függőleges elosztócsatlakozó HM = függőleges hőmennyiségmérő (HMM) NGH = nyomáskülönbség-szabályozó + vízszintes golyóscsap + függőleges hőmennyiségmérő NGC = nyomáskülönbség-szabályozó + vízszintes golyóscsap függőleges csatlakozó EZC = elosztócsatlakozó + vízszintes zónaszelep függőleges csatlakozó ESZ = elosztócsatlakozó modellszámú szabályozó-állomással Vakolat alatti osztószekrény beépítési mélység mm felülettemperálás fűtőköri osztó DN25 modell 1005 tűzihorganyzott/fehér acéllemez=ra l 9016 magasságban állítható mm között keret és ajtó, a csatlakozás környékén való biztonságos csővezetéshez levehető lezáróblende, univerzális tartó fűtőköri osztóhoz modellszám 1294 típus L1 L2 Ev Ef EZ EHv ON ONH ESZ CSE Cikksz. MU HUF Ev = vízszintes elosztócsatlakozó Ef = függőleges elosztócsatlakozó EZ = elosztócsatlakozó + vízszintes zónaszelep EHv = elosztócsatlakozó + vízszintes hőmennyiségmérő ON = elosztócsatlakozó + vízszintes nyomáskülönbség-szabályozó ONH = elosztócsatlakozó + nyomáskülönbség-szabályozó + vízszintes hőmennyiségmérő ESZ = elosztócsatlakozó modellszámú szabályozó-állomással 350

33 Fonterra felülettemperálás R1 Vakolat alatti osztószekrény beépítési mélység mm felülettemperálás fűtőköri osztó DN25 modell 1005 tűzihorganyzott/fehér acéllemez=ra l 9016 magasságban állítható mm között keret és ajtó, a csatlakozás környékén való biztonságos csővezetéshez levehető lezáróblende, fali tartó Figyelem univerzális tartó 1005 modellszámú fűtőköri osztóhoz beépítve! Az 1004 és 1006 modellszámú fűtőköri osztók szereléséhez az modellszámú falitartókészletet kell használni! modellszám típus L1 L2 Ev Ef EZ CSE Cikksz. MU HUF Ev = vízszintes elosztócsatlakozó Ef = függőleges elosztócsatlakozó EZ = elosztócsatlakozó + vízszintes zónaszelep Falitartó-készlet felülettemperálás, az 1004 és 1006 modellszámú fűtőköri osztók szereléséhez az modellszámú vakolat alatti osztószekrényben horganyzott acél csőbilincsek, zajszigetelő betét modellszám DK CSE Cikksz. MU HUF 2 1/ * DK = darabszám a készletben * = Szállítás már csak a raktárkészletből Cilinderzár felülettemperálás vakolat alatti osztószekrény modell 1294, , vakolat előtti osztószekrény modell modellszám CSE Cikksz. MU HUF R1 351

34 Osztó Kompakt szabályozóállomások Kompakt szabályozóállomás fix érték felülettemperálás, több fűtőköri osztó előremenő hőmérsékletének központi szabályozása sárgaréz Wilo Yonos PARA RS 25/6 RKA szivattyú, hőmérsékletmérő az előremenőben és a visszatérőben, csavarzatok, háromutas szelep segédenergia nélküli, állandó értékű szabályozóval, szigetelő héj, rögzítőanyag üzemi hőmérséklet 95 C üzemi nyomás max. 1,0 MPa max. fűtőteljesítmény 14 kw modellszám G CSE Cikksz. MU HUF 1½ Szivattyú felülettemperálás a következőkhöz használható alkatrész: kompakt szabályozóállomás modell modellszám G CSE Cikksz. MU HUF Osztószabályozó állomás fix érték felülettemperálás, előremenő hőmérséklet állandó szabályozása a következőkkel felszerelve: termosztátfej modell fűtőköri osztó DN25 modell 1005 sárgaréz Wilo Yonos PARA RS 15/6 RKA szivattyú, biztonsági hőmérséklet-határoló, hőmérsékletmérő, golyóscsap-készlet, kettős közcsavar készlet üzemi hőmérséklet 80 C üzemi nyomás max. 0,6 MPa max. fűtőteljesítmény 14 kw modellszám G SZ [ C] CSE Cikksz. MU HUF SZ = szabályozási tartomány Szivattyú felülettemperálás a következőkhöz használható alkatrész: osztószabályozó állomás modell , szabályozóállomás kis felületekhez modell 1256 modellszám G CSE Cikksz. MU HUF

35 Fonterra felülettemperálás R1 Szabályozóállomás kis felületekhez felülettemperálás, előremenő hőmérséklet állandó szabályozása, padlófűtés és fűtőtestek kombinációja eltérő hőmérsékletszint esetén nemesacél készre szerelve és vezetékelve komplett készlet 4 leágazásos osztóval, Wilo Yonos PARA RS 15/6 RKA szivattyú, termosztatikus szelep, vakolat alatti osztószekrény, biztonsági hőmérséklet-határoló, szabályozószelep a visszatérőben üzemi hőmérséklet 80 C üzemi nyomás max. 0,6 MPa max. fűtőteljesítmény 3 kw modellszám 1256 n B H Mé SZ [ C] CSE Cikksz. MU HUF SZ = szabályozási tartomány Termosztátfej korlátozóval felülettemperálás a következőkhöz használható alkatrész: osztószabályozó állomás modell , szabályozóállomás kis felületekhez modell 1256 maximumhőmérséklet-határoló, skála beosztás 1 7 modellszám SZ = szabályozási tartomány SZ [ C] CSE Cikksz. MU HUF Vizsgáló-ajtó felülettemperálás szabályozóállomás kis felületekhez modell 1256 tűzihorganyzott/porszórt acéllemez bedugható rögzítőhevederek, forgóreteszes zár modellszám H B Kivitel CSE Cikksz. MU HUF közlekedési fehér=ra l Csempekeret felülettemperálás, szerszám nélküli nyitás szabályozóállomás kis felületekhez modell 1256 méretre vágható, szélesség max. 810 mm-re, magasság max. 620 mm-re állítható alumínium keret járólaptartó lappal, szélesség és magasság állítható, mágneses rögzítés (látható elzárók nélkül), hézag 3 mm (rugalmas), rögzítőanyag modellszám R1 B H CSE Cikksz. MU HUF * * = Szállítás már csak a raktárkészletből 353

36 Szabályozások Standard viega 20 Helyiségtermosztát a következőkhöz: a Fronterra felülettemperálási rendszer helyiség-szabályozása alapegység modell elektronikus szabályozó termikus visszavezetéssel védettség IP 30 szabályozási tartomány C CE-konform az EN szerint modellszám 1243 H B Mé U [V] Kivitel CSE Cikksz. MU HUF fehér=ra l U = feszültség (V) Helyiségtermosztát a következőkhöz: a Fronterra felülettemperálási rendszer helyiség-szabályozása a következőkhöz: fűtő és hűtő funkció alapegység modell digitális kijelző, elektronikus heti kapcsolóóra, a standard program gyári beállításként kapható, fagyvédelmi funkció, szelepvédelmi funkció, change over érintkező védettség IP 20 szabályozási tartomány 5 30 C CE-konform az EN szerint modellszám 1244 H B Mé U [V] Kivitel CSE Cikksz. MU HUF fehér=ra l U = feszültség (V) Alapegység 230 V szivattyú modullal a következőkhöz: a Fronterra felülettemperálási rendszer helyiség-szabályozása, max. 6 helyiségtermosztát, max. 15 fűtőkör a következőkhöz: fűtő és hűtő funkció állítómű modell 1249, helyiségtermosztát modell 1244, 1243 védettség IP 20 CE-konform az EN szerint modellszám H B Mé U [V] CSE Cikksz. MU HUF U = feszültség (V) Állítómű felülettemperálás, fűtőköri osztó NA25, beépítési helyzet 360 árammentesen zárva M30x1,5 mm, működéskijelzés emelkedő sapkával védettség IP 54 modellszám 1249 U [V] Kivitel CSE Cikksz. MU HUF 230 tiszta fehér=ra l U = feszültség (V) 354

37 Fonterra felülettemperálás R1 Helyiségtermosztát a következőkhöz: a Fronterra felülettemperálási rendszer helyiség-szabályozása digitális kijelző, elektronikus heti kapcsolóóra, 32 programozható programhely, a standard program gyári beállításként kapható, hőmérséklet-csökkentés 2 10 K védettség IP 30 szabályozási tartomány 5 30 C CE-konform az EN szerint modellszám B H Mé U [V] Kivitel CSE Cikksz. MU HUF tiszta fehér=ra l * U = feszültség (V) * = Szállítás már csak a raktárkészletből Szerszámok, egyebek Préspofa PT2 műanyag csőrendszerhez a következőkhöz javasolt: 2. tip. (PT2), PT3-H, PT3-AH, PT3-EH, valamint Pressgun 4E, 4B és 5 típusú présgép, a Holger Clasen gyártócég akkumulátoros présszerszáma, Geberit/Mepla PWH 75, N 230 v típusú és N Akku típusú présgépek, Geberit/Mapress EFP II, ACO 1, ECO 1, ACO 201, ECO 201, AFP 201, EFP 201, ACO 202 és ECO 202 típusú présgépek, RP 10-S, RP 10-B, RP 330C/330B, RP 340C és RP 340B Rigid présgép foszfátozott acél modellszám FP = Fonterra Sl = Smartloop-hoz FP Sl CSE Cikksz. MU HUF Préspofa PT2 műanyag csőrendszerhez a következőkhöz javasolt: 2. tip. (PT2), PT3-H, PT3-AH, PT3-EH, valamint Pressgun 4E, 4B és 5 típusú présgép, a Holger Clasen gyártócég akkumulátoros présszerszáma, Geberit/Mepla PWH 75, N 230 v típusú és N Akku típusú présgépek, Geberit/Mapress EFP II, ACO 1, ECO 1, ACO 201, ECO 201, AFP 201, EFP 201, ACO 202 és ECO 202 típusú présgépek, RP 10-S, RP 10-B, RP 330C/330B, RP 340C és RP 340B Rigid présgép foszfátozott acél modellszám FP = Fonterra 1) Typ 1 présszerszámokhoz is javasolt! FP CSE Cikksz. MU HUF 14/ / Préspofa Picco műanyag csőrendszerhez a következőkhöz javasolt: Picco, Pressgun Picco és Ridgid RP 210 akkumulátoros présszerszám foszfátozott acél modellszám R1 FP = Fonterra Sl = Smartloop-hoz FP Sl CSE Cikksz. MU HUF / /

38 Kézi présszerszám a következőkhöz: PE-Xc rendszer, PB-rendszer modellszám 2782 d-hez FP Sl CSE Cikksz. MU HUF FP = Fonterra Sl = Smartloop-hoz Behúzóidom a következőkhöz: csőcsere acél modellszám 2042 d-hez CSE Cikksz. MU HUF / Csőcsévélő felülettemperálás, csőtekercsek tartása acél összehajtható, szétszedhető, 3 karral és stabilizáló rugóval, max. 70 kg-ig terhelhető kb között változtatható magátmérő, gyűrűmagasság 700 mm-ig, kerek lábak furatokkal padlórögzítéshez modellszám 1452 tömeg [kg] CSE Cikksz. MU HUF 9, Csőcsévélő felülettemperálás, csőtekercsek tartása acél összehajtható, szétszedhető, 4-karos stabilizáló rugóval, betölthető max. 100 kg teherbírás lyuk-ø max. 680 mm, tekercs magasság 650 mm-ig, kerek lábak furatokkal padlórögzítéshez modellszám tömeg [kg] CSE Cikksz. MU HUF Csővezetés felülettemperálás csőcsévélő modell 1452, acél szerelhető a csőcsévélő aljánál modellszám d L CSE Cikksz. MU HUF Vágókés a következőkhöz: hőszigetelő lemez penge modellszám CSE Cikksz. MU HUF Pengekészlet vágókés modell modellszám DK CSE Cikksz. MU HUF DK = darabszám a készletben 356

39 Fonterra felülettemperálás R1 Csővágó-olló a következőkhöz: Viega műanyag cső védőcső-levágó modellszám 5341 d-hez CSE Cikksz. MU HUF Rögzítősín felülettemperálás, Fonterra cső különböző alapfelületeken PVC öntapadó modellszám 1277 d-hez L RT CSE Cikksz. MU HUF/m RT = rasztertávolság Rögzítősín felülettemperálás, Fonterra cső különböző alapfelületeken PVC modellszám 1234 d-hez L RT CSE Cikksz. MU HUF/m RT = rasztertávolság Tartótű felülettemperálás, a rögzítősín rögzítése a bekötési helynél a fűtőköri osztó előtt és pogácsamentes felületen rögzítősín modell 1234, 1277 modellszám 1481 L B CSE Cikksz. MU HUF R1 357
