1 Műtrágyaszórók Kverneland Exacta Széria Minőségi műtrágyaszórás

2 Every Crop Deserves the Best Care Mi a Kvernelandnál hiszünk abban, hogy a fejlesztéseinkkel hozzájárulunk a jövő fenntartható mezőgazdaságához. Az intelligens megoldások fejlesztésével nagyobb hozamokat érhetünk el, mert minden növény megérdemli a törődést. A megoldásaink használatával a gazdálkodók könnyebben tudnak nagyobb haszonnal gazdálkodni. A Kverneland Group egy nemzetközi mezőgazdasági gépeket és szolgáltatásokat nyújtó és egyben fejlesztő és gyártó vállalat, célunk az, hogy könnyebbé tegyük a gazdálkodók életét. A Kverneland Group csoport a japán Kubota Corporation része és a következő országokban rendelkezik gyárakkal: Norvégia, Dánia, Németország, Franciaország, Hollandia, Olaszország, Oroszország és Kína. Világszerte 17 országban található márkaképviselete és a termékeinek 60 országba kerülnek exportra. 2

3 Műtrágyaszórók azoknak, akik precízen és a legnagyobb pontossággal akarják a növényeket termeszteni. A cél: nagyobb hozamok, alacsonyabb költségek és jobb hatásfok. Azon gazdálkodók számára, akik az optimális tápanyag utánpótlásra törekszenek a cél az, hogy pontosan kijuttassák a megfelelő tápanyagot, minimális átfedéssel. A Kverneland műtrágyaszórók pontos szórásképet biztosítanak, mindamellett egyszerűen kezelhetőek. A cél: nagyobb hozamok, alacsonyabb költségek és jobb hatásfok. 3

4 Kverneland Tárcsás Műtrágyaszóró választéka Comfort Level Ease of Use Manuális vezérlés Hidraulikus vezérlés Elektronikus vezérlés Exacta EL Munkaszélesség: 9-21 méter Tartály térfogat: liter Exacta EL Munkaszélesség: 9-21 méter Tartály térfogat: liter Exacta CL Munkaszélesség: méter Tartály térfogat: liter Exacta CL Remote II Munkaszélesség: méter Tartály térfogat: liter Exacta HL Munkaszélesség: méter Tartály térfogat: liter Exacta HL Remote II Munkaszélesség: méter Tartály térfogat: liter 4

5 Súlymérő rendszer GEOspread rendszer GEOspread rendszer ISOBUS kompatibilis ISOBUS kompatibilis ISOBUS kompatibilis Nagy sebességű szórás Exacta CL EW Munkaszélesség: méter Tartály térfogat: liter Exacta CL GEOspread Munkaszélesség: méter Hopper capacity: liter Exacta TL Munkaszélesség: méter Tartály térfogat: liter Exacta TL GEOspread Munkaszélesség: méter Hopper capacity: liter Exacta TLX GEOspread Munkaszélesség: méter Hopper capacity: liter 5

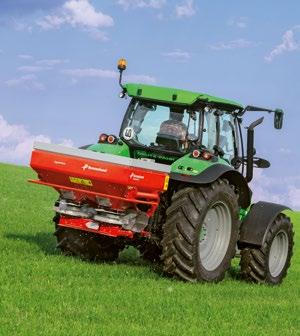

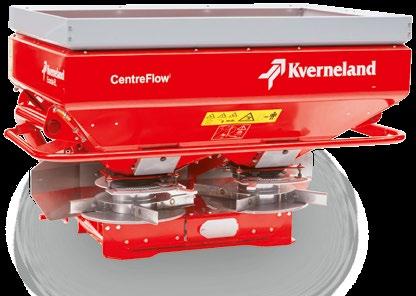

6 Exacta EL Manuális vagy Hidraulikus Vezérlés Az Exacta EL egy nagyon kompakt műtrágyaszóró, amely mindegyik traktor típushoz tökéletesen illeszkedik. Alapkivitelben tartalmazza a szemcseméret osztályozó dobozt, mellyel meghatározható a műtrágya karakterisztikája és a minősége. A CentreFlow rendszerrel és a 4 darab cserélhető lapáttal tárcsánként az Exacta EL a legkisebb modell, de már ez is rendelkezik az Exacta műtrágyaszóró család összes tulajdonságával, mint pl.: a háromszög alakú szóráskép 21m munkaszélességig. Mennyiség Szórás szélesség Három tartályméret opcióként literes Manuális vagy hidraulikus vezérlés 6 Négy darab cserélhető lapát tárcsánként, amely meghatározza a munkaszélességet CentreFlow rendszer

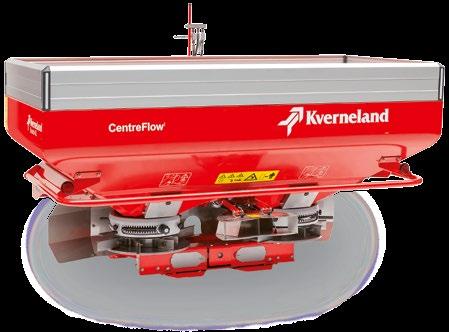

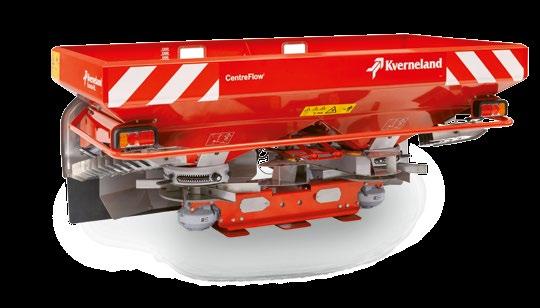

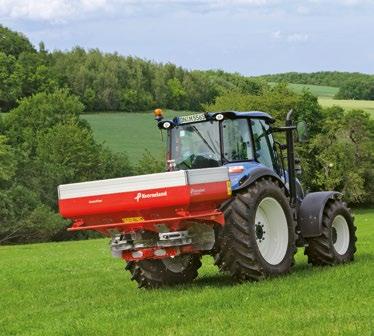

7 Exacta CL Hidraulikus Vezérlés Az Exacta CL egy közepes méretű műtrágyaszóró de a munkaszélességben felveszi a versenyt a nagyokkal maga 28 m-vel. A Centre Flow szórási rendszer 8 szórólapáttal ennél a modellnél már alapfelszeltség. Az Exacta CL modellekhez a következő tartozékok rendelhetőek: alumínuim tartálymagasító, tartályponyva, különböző határszóró megoldások, LED világítás, tároló kerék készlet. Hidraulikus vezérlés Háromféle tartályméretben elérhető literes Könnyen felszerelhető és tetszetős alumínium tartálymagasítók EasySet panel: kijuttatandó dózis egyszerűen és könnyen beállítható CentreFlow rendszer tárcsánként 8 szórólapáttal 7

8 Exacta HL Hidraulikus Működtetés Az Exacta HL a maximális 3900 literes tartályméretével és az akár 54m-es szórásszélességével egyike a legnagyobb kapacitással bíró modelleknek. A kettős behajtó tengellyel ellátott központi hajtásház segítségével mindig a kívánt sebesség tartományban tudunk dolgozni, úgy hogy a szórásképünk mindig a lehető legegyenletesebb és a lassan forgó boltozódás gátló kíméletes a műtrágyához. Hidraulikus működtetés Kétféle alaptartály méret 1500 és 1875 literrel, könnyen felszerelhető és tetszetős alumínium tartálymagasítók Hosszú élettartamú LED világítás Lassan forgó boltozódásgátló 8 EasySet panel: kijuttatandó dózis egyszerűen és könnyen beállítható CentreFlow rendszer tárcsánként 8 szórólapáttal

9 Exacta CL Remote II Exacta HL Remote II Elektromos Vezérlés Az Exacta Remote II kezelő egységgel a traktorkabinból lehet a műtrágyaszórót vezérelni. A kezelő pult minden fontos funkciót tartalmaz, mint a műtrágyaszórás indítása megállítása, a kijuttatandó mennyiség beállítása és a menet közbeni mennyiség növelése vagy csökkentése. A legutolsó beállítás eltávolításra kerül a memóriában. Mindkét repítő tárcsa adagolónyílása egymástól függetlenül elzárható. Exacta Remote II komputer Standard specifikációjú Exacta CL és HL modellek A kijuttatandó mennyiség beállítása, csökkentése vagy növelése gombnyomásra, jobb/bal oldal független nyitása/zárásat Műtrágyaszóró indítása/ megállítása a kabinból Könnyen változtatható kapcsolható fél munkaszélesség Elektromos motorokkal történő súber vezérlés 9

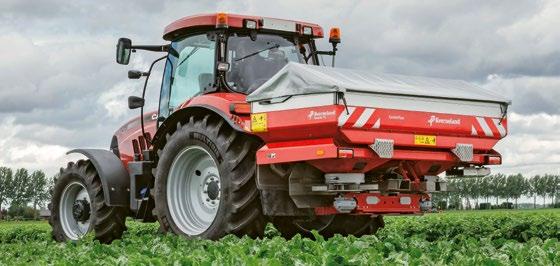

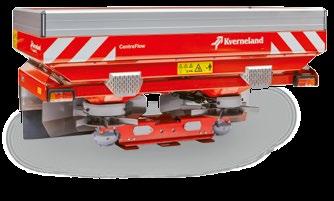

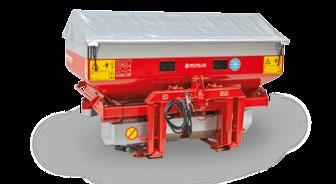

10 Exacta CL EW - Exacta TL Súlymérő rendszer ISOBUS kompatibilis Az Exacta CL EW és Exacta TL súlymérős műtrágyaszóró modellek egyesítik Önmagukban a sebességarányos kijuttatás és a az automata kalibráció előnyeit. Az Exacta CL EW literes tartály térfogattal és maximálisan 28 m-es munkaszélességgel és egy 10 tonnás mérőcellával érhetőek el. Az Exacta TL nagyobb tartálytérfogattal literrel, maximálisan 54 m-es munkaszélességgel és 4 db 5 tonnás mérő cellával készülnek. A mérőcellák a műtrágyaszóró központi vázán elől és hátul szimmetrikusan kerülnek elhelyezésre a lehető legpontosabb mérés érdekében. Kétféle alaptartály méret 1500 és 1875 literrel, könnyen felszerelhető és tetszetős alumínium tartálymagasítók Hosszú élettartamú LED világítás ISOBUS kompatibilis műtrágyaszóró AEF minősítéssel CentreFlow rendszer tárcsánként 8 szórólapáttal Lassú fordulatú boltozódás gátló 4 x 5 tonnás mérőcella + referencia szenzor 10

11 Mindkét műtrágyaszóró ISOBUS kompatibilis and AEF minősítéssel rendelkezik,, mely garantálja az összes ISOBUS-os AEF minősítéssel rendelkező terminállal való kompatibilitást. Az ergonómikus és letisztult menürendszer a gép könnyű kezelését teszi lehetővé. Az egyedi referencia szenzor az Exacta CL EW és az Exacta TL gépeken automatikusan korrigálja dőlést és a rázkódást. Ennek köszönhetően a műtrágyaszórók mérőrendszere nagy pontossággal működik dombos és egyenetlen körülmények között is. A sebesség arányos kijuttatás az automata kalibráció kombinációjával minden esetben pontosan dolgozik nincs alul vagy felül dozírozás - ami jobb terméseredményeket és műtrágya megtakarítást eredményez. GPS jel használatával történő munkavégzés során a CL-EW és a TL műtrágyaszórók 2 db szakasszal tudnak dolgozni és automatikusan ki/be tudják kapcsolni a táblavégi fordulókban a GEOpoint alapján. A műtrágyaszórók alkalmasak változó dózisú feladatok, kijuttatási tervekvégrehajtását is. Könnyen felszerelhető és tetszetős alumínium tartálymagasítók CentreFlow rendszer tárcsánként 8 szórólapáttal 1 db 10 tonnás mérőcella + referencia szenzor Három féle tartály méret: liter ISOBUS kompatibilis műtrágyaszóró AEF minősítéssel 11

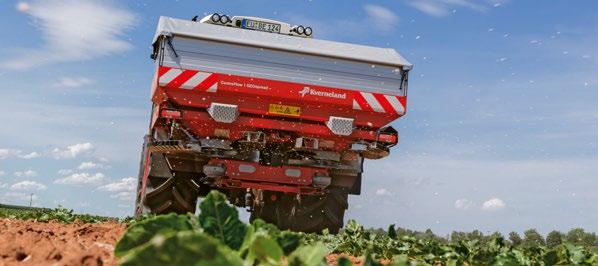

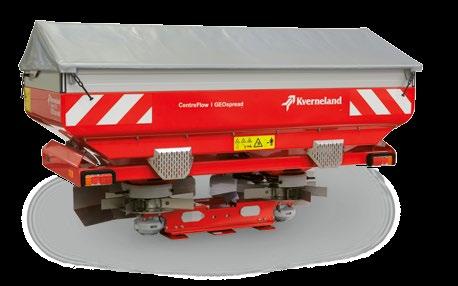

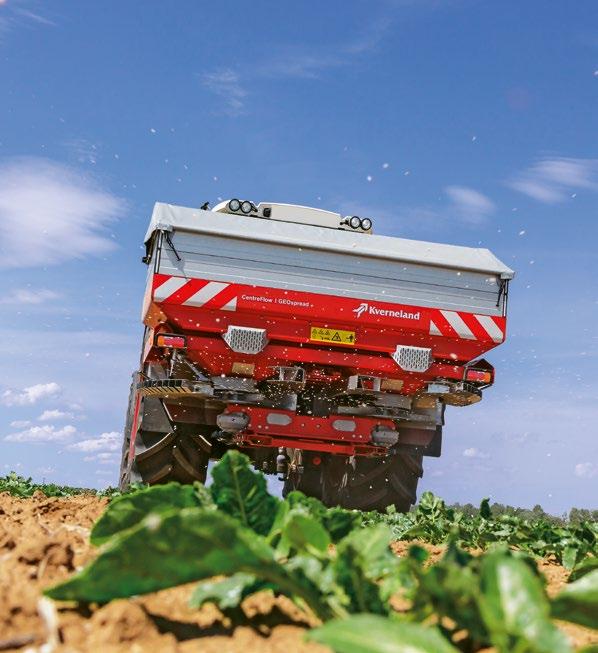

12 Exacta CL GEOspread - Exacta TL GEOspread GEOspread Rendszer ISOBUS kompatibilis Az Exacta CL GEOspread, mint az Exacta CL EW a vázkialakításuknak köszönhetően 3 magasítóval is felszerelhetőek és így a maximális tartálykapacitás 2450 literre növelhető. A nagyobb hajtóműveknek köszönhetően a maximális munkaszélesség 30 m-re növelhető. Ezenfelül a mérőrendszer 4 mérőcellával szerelt és a munkaszélesség szakaszolható a GEOspread rendszernek köszönhetően. Az Exacta TL GEOspread mérőrendszere szintén 4 db mérőcellából + egy referencia szenzorból áll és rendelkezik a munkaszélességet szakaszoló GEOspread rendszerrel. A nagyobb vázméretnek köszönhetően nagyobb a gép kapacitása liter között bővíthető és a maximális munkaszélesség elérhető az 54 métert. Négyféle tartályméret: liter ISOBUS kompatibilis műtrágyaszóró AEF minősítéssel 4 x 2 tonnás mérőcella + referencia szenzor CentreFlow rendszer tárcsánként 8 szórólapáttal Lassú fordulatú boltozódásgátló ISOBUS kompatibilis műtrágyaszóró AEF minősítéssel Kétféle alaptartály méret 1500 és 1875 literrel, könnyen felszerelhető és tetszetős alumínium tartálymagasítók Két elektromos motor az egyik állítja a műtrágya feladási pontját, a másik pedig a kijuttatandó mennyiséget 12 Hosszú élettartamú LED világítás Két elektromos motor: az egyik állítja a műtrágya feladási pontját, a másik pedig a kijuttatandó mennyiséget 4 x 5 tonnás mérőcella + referencia szenzor CentreFlow rendszer tárcsánként 8 szórólapáttal

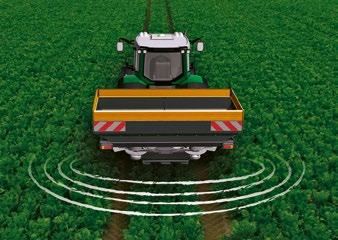

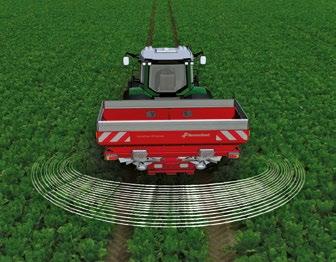

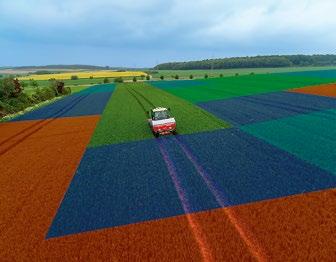

13 Teljes szórásszélesség 54m 24 szakassza GEOspread Az Exacta CL GEOspread és az Exacta TL GEOspread műtrágyaszórók 2 m-es szakaszokat kezelnek.. A maximális szakaszok száma 14 db az Exacta CL GEOspread vagy 24 db az Exacta TL GEOspread esetén. Ezen felül a rendszer képes lekapcsolni a szakaszokat a gép közepén, így a nem kívánt átfedés a minimálisra csökkenthető. A szakaszok vezérlése két dolgon alapul: egy időben változtatjuk a műtrágya feladási pontját a szórótárcsán és ezzel együtt a súberen átfolyó műtrágya mennyiségét is. A szórótárcsa sebessége állandó (nem változik a szakaszok kapcsolása idején) a tárcsák közötti átfedés nagy hatással van a szórásképre a szakaszok ki/ bekapcsolása így gyorsan történhet. 6m-rel csökkentett szórásszélesség a jobb oldalon A 4 db mérőcellából és a referencia szenzorból álló mérőrendszer az Exacta CL GEOspread és az Exacta TL GEOspread gépek esetében a szakaszvezérlés nélkülözhetetlen elemei. A technológiának köszönhetően a GEOspread rendszer és a GEOpoint segítségével beállított táblavégi fordulók optimalizálásával a megtakarítás elérheti a 15%-ot. Ez nemcsak a műtrágya felhasználásban mérhető, hanem a termés többletben is, mert a rendszer segítségével elkerülhetőek a nem kívánt átfedések. 10m-rel csökkentett szórásszélesség a bal oldalon GEOpoint A műtrágyaszóró automatikusan ki / bekapcsol abban a pillanatban, amikor a GEOpoint eléri a táblavégi forduló határát. Ezzel meg tudjuk előzni a forgók alul vagy felül dozírozását. A GEOpoint a szóráskép szíve és a felhasznált műtrágyai sajátossága. A GEOpoint értéke megtalálható a szórási táblázatokban és az AutosetApp alkalmazása esetén automatikusan beállításra kerül. 8m-rel csökkentett szórásszélesség mindkét oldalon A belső szakaszok lekapcsolása A baloldali szakaszok lekapcsolása 13

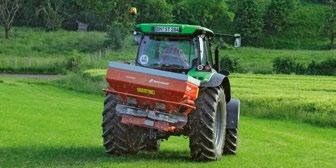

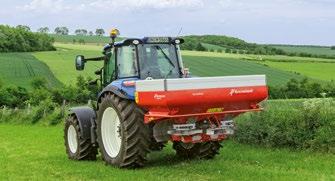

14 Exacta TLX GEOspread GEOspread Rendszer ISOBUS Kompatibilis Szórás nagy sebességgel Az Exacta TLX GEOspread műtrágyaszóró tartály mérete 1875 liter, mely tovább növelhető az alumínium tartálymagasítókkal egészen 3900 literig. Tárcsánként 8 db szórólapát gondoskodik az egyenletes szórásképről, a gép munkaszélessége m-között választható. ISOBUS kompatibilis műtrágyaszóró AEF minősítéssel Négy féle tartály méret: liter Nagy sebességű CentreFlow rendszer tárcsánként 8 szórólapáttal 4 x 5 tonnás mérőcella + referencia szenzor 14 Két elektromos motor: az egyik állítja a műtrágya feladási pontját, a másik pedig a kijuttatandó mennyiséget Munkaszélesség: méter között

15 A TLX GEOspread modell szinte ugyanazokkal a műszaki megoldásokat tartalmazza, mint azexacta TL GEOspread, de egy új fejlesztésű és nagy teljesítményű központi adagoló rendszert kapott. Az új Centre Flow rendszer kimondottan nagy sebességű műtrágyaszórásra lett tervezve. A minimum 2 m-es szakaszokkal, a 4 db mérőcellával + a referencia szenzorral, az Exacta TLX GEOspread az ideális választás azoknak, akik nagy sebességgel akarnak dolgozni. Az olyan műtrágyaszórók, melyek tárcsánként csak 2 db szórólapáttal rendelkeznek, limitálva vannak a szórási sebességben, mivel a két lapát között nem lesz elég étfedés és ez meglátszik a műtrágya eloszlásában Kverneland CentreFlow rendszer - 8 szórólapát tárcsánként A CentreFlow rendszerben a műtrágya az adagoló kamrán keresztül fokozatosan felgyorsulva érkezik a szórólapátokra. Ez az egyedi rendszer eltér a legtöbb műtrágyaszóróban használt megoldástól ott a műtrágya a tárcsára direkt módon folyik rá. A CentreFlow rendszer előnyei a következők: Nincs ütés, nincs töredezés. A szórásképet nem befolyásolja a töredezett műtrágya. 8 db szórólapát tárcsánként, szemben a 2 darabbal. A 8 lapátos megoldásnak köszönhetően a műtrágya nagy frekvencián kerül kiszórásra így szinte folyamatos a szórás és egyenletes a szóráskép, ami akkor kap nagyobb jelentőséget, ha nagy sebességgel és nagy mennyiségekkel dolgozunk. Munkavégzés dombos körülmények között. A szóró megdőlése nem befolyásolja azt a pillanatot, amikor a műtrágya elhagyja a szórótárcsát és a lapátokat. 8 szórólapát/tárcsa Más gyártó műtrágyaszóró - 2 szórólapát tárcsánként 2 szórólapát/tárcsa 15

16 Kverneland tárcsás műtrágyaszóró termékskála Határszóró rendszerek (opcionálisan) Egyoldali határszórás Határszóró lemez Hidraulikus határszóró lemez Határszórás határszóró lemezzel (elérhető kézi beállítású vagy hidraulikus verzióban) Billentő henger Billentő henger Szórás a legszélső művelőútról, billentő munkahengerrel ExactLine Az Exact line hidraulkius határszóró opcióban rendelhető az összes Kverneland műtrágyaszóróhoz (kivéve EL modell), mely lehetővé teszi a határszórást az első művelő útról. A HL, TL és TLX modelleknél választhatunk jobbos vagy balos kivitelt. A határszóró könnyen beállítható mindenféle műtrágya típushoz és munkaszélességhez. A működtetése a traktor kabinból a kihelyezett hidraulika körök segítségével történhet. Határszóró berendezés kijelzője Táblaszélek szórása 16 ExactLine határszóró rendszer Határszórás ExactLine rendszerrel

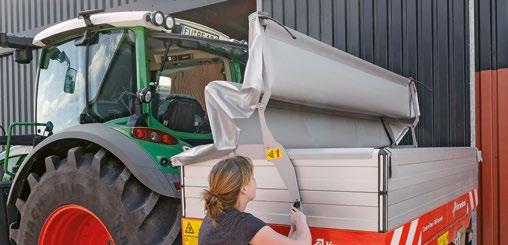

17 Kverneland tárcsás műtrágyaszóró termékskála Egyéb opcionálisan kiegészítők Tartály ponyva és aluminium tartálymagasítók Központi hidraulikus hajtómű Hosszú élettartamú LED világításkészlet Jobb/Bal oldali zárószelep Megerősített és nagy teherbírású szórólapátok Sárvédők 17 Kalibrációs konténer Tartály leürítő készlet Tároló kerék készlet

18 Kverneland tárcsás műtrágyaszóró termékskála IsoMatch Termékek IsoMatch GEOcontrol: A mérhető haszon IsoMatch GEOcontrol Dokumentálás IsoMatch GEOcontrol egy kiegészítő Eltárol minden munkainformációt vagy tábla szoftver alkalmazás az Isomatch Tellus specifikus információt,melyek USB rendszerén belül, amely segít vezérelni az adathordozón átvihetők a farmgazdálkodási összes ISOBUS kompatibilis Kverneland programba. munkagépet, mint például permetezőgépek, Manuális vezérlés műtrágyaszórók és vetőgépek! GPS-el Ajánlott vezetési technika alkalmazása a kombinálva teljes mértékben megfelel szántóföldön (egyenesen, kanyarodáskor a jövőbeni piaci igényeknek, könnyen vagy kombináltan) valamint fordulókban kezelhető, elősegíti az okos és hatékony Opcióként elérhető az IsoMatch beépített gazdálkodást. fénysor, ez a traktor szélvédőjére helyezhető Intelligens határvonal rögzítés: lehetővé Szakaszvezérlés válik mindkét oldal munkaszélességének, az Automatikusan kapcsolja ki és be a egymástól eltérő mértékű változtatása szakaszokat a forgókon, a táblaszélen és a Határvonal cserélés: egy belső határ már leszórt területen. létrehozható a szükséges forgó szélesség beállításával. Differenciált kijuttatás Kijuttatási térkép, vagy külső vezérlő (pl.: zöldszenzor) alapján automatikusan szabályozza a kijuttatott mennyiséget. A funkciók manuálisan vezérlése, beleértve a nem elektronikus vagy nem ISOBUS munkagépeket is, pl. kultivátorok, fűkaszák, rendterítők, stb. Változó dózisú kijuttatás ISOMATCH GEOcontrol Könnyen és kényelmesen kezelhető, a munkaszélesség változtatásához sem szükséges a kabinból kiszállni. Ön 100%- osan a munkára fókuszálhat. Egyenletesebb a kiszórt műtrágya mennyisége, ami egyenletesebb termést eredményez, továbbá az átfedések elkerülésével, 5-10% között tudunk megtakarítani,- a táblák alakjától függően -, az éves műtrágya, növényvédőszer és vetőmag költségekből. Jobb növekedési feltételek és megnövekedett terméshozam. IsoMatch GEOcontrollal éjszaka is könnyen lehet dolgozni és jelentősen csökkenti a gépkezelők terhelését. Minden ISOBUS kompatibilis Kverneland súlymérős műtrágyaszóró tud változó dózisú kijuttatást végezni. Ehhez nem kell más, mint egy GPS alapú változó dózisú kijuttatási terv és a műtrágyaszóró automatikusan követi az előre hely specifikusan determinált szórási értékeket. Másik lehetőségként a műtrágyaszórót használhatjuk egy külső növényzetet valós időben figyelő szenzorral, ami a szenzor jelei alapján változtatja kiszórandó mennyiséget. E kétféle változó dózisú kijuttatás megvalósítható a Kverneland az IsoMatch Tellus és az IsoMatch Tellus GO-val. Mindkét ISOBUS terminál kompatibilis a legelterjedtebb szenzorokkal és farm management programokkal. A szakaszvezérlő programjuk kezeli az ISO- XML fájlokat. 18

19 IsoMatch Tellus Az IsoMatch Tellus az első univerzális terminál, amely képes megjeleníteni és kezelni 2 különböző ISOBUS kezelőfelületet egyidejűleg. Ez lehetővé teszi például 2 feladat egyidejű vezérlését, használhatunk IsoMatch GEOcontrolt vagy megjeleníthetjük egy kamera képét képernyőváltás nélkül. Két ISOBUS kezelőfelület Nagy 12.1 colos színes érintőképernyő Ösztönös kezelési elrendezés: egyszerű megérteni és kezelni Basic DOC táblainformáció rögzítő program, hogy a munkaadatokat azonnal rögzíthessük az USB adathordozóra 4 USB csatlakozás, a gyors adatátvitelhez (pl. ISO-XML táblatérképek, PDF), vezeték nélküli USB stick vagy USB soros kábel további szenzorokhoz Beépített PDF olvasó: PDF dokumentumok tárolása és olvasása, mint például a kezelési utasítások RS232 kapcsolat GPS vevőhöz vagy szenzorokhoz Internet kapcsolat USB sticken vagy routeren keresztül Beépített web böngésző IsoMatch Tellus terminál, ami a precíziós gazdálkodás kulcsa IsoMatch Tellus GO AutosetApp Az IsoMatch Tellus GO egy univerzális ISOBUS terminál. Ez a multifunkcionális egyképernyős terminál az ISOBUS-os munkagépek egyszerű módon töténő vezérléséhez lett kifejlesztve, a gazdálkodóknak felhasználói élményt nyújtva, minden igényt egyszerűen és hatékonyan tud kezelni. Sokoldalú 7 átmérőjű érintőképernyő Gyors és egyszerű munkagépkezelés az érintőképernyő segítségével, forgatható multi funkciós gomb és billentyű, joystick csatlakoztatási lehetőség Megjeleníthető az összes fontos munkagép információ: sebesség, munkaszélesség, dózis, stb. Elérhető alkalmazások: elvégzett munka naplózása és dokumentálása, munkaidő, lefedett terület, kijutatott mennyiség: liter/ha, kg/ha, bálák száma,stb. illetve kiegészító adatok bevitele: pl. gazdálkodás és kezelő neve, tábla azonosító stb. Alkalmas külső vezérlő fogadására (GreenSensor) 2 X USB 2.0 csatlakozó Kamera bemenet Diagnosztikai és szervíz információk Opcionális alkalmazások az IsoMatch GEOcontrol-lal kiegészítve: IsoMatch GEO-SC: Automata szakaszvezérlés IsoMatch GEO-VR: Kijuttatási terv alapján történő munkavégzés Az AutosetApp egy olyan alkalmazás (szoftver alkalmazás), amely IsoMatch Tellus vagy Tellus GO univerzális terminálokon érhető el. Az alkalmazás közvetlenül összekapcsolja a terminált a Kverneland súlymérős műtrágyaszóróval és automatikusan beállítja azt, az előre betáplált értékeknek megfelelően. 19

20 im FARMING smart efficient easy FARMING im FARMING: egyszerűbb, könnyebb és hatékonyabb munkavégzés. Az ISOBUS -os gépek összekapcsolása, üzemeltetése és vezérlése egyszerűbbé válik. A befektetések maximális megtérülése Ez a célunk Kverneland Groupnál az im Farming fejlesztésekkel. Az im Farming magába foglalja az ISOBUS-os gépekkel megvalósítható intelligens megoldásokat. A célunk az, hogy bepillantást nyújtsunk ezen megoldások előnyeibe és megmutassuk azt, hogy a felhasználók igényeit figyelembe véve milyen eredményekhez juthat a felhasználó a rendszer használatával. Ez az, amit Ön elvárhat a Kverneland Group-tól. Most és a jövőben is. Ezen jövőbe mutató megoldások könnyebbé teszik a gazdálkodók életét. Intelligens Műtrágyaszórás A jövőt szem előtt tartva A modern technológiák lehetővé teszik, hogy minimalizáljuk a pazarlást és a lehető legpontosabb műtrágyaeloszlást, tudjuk elérni a fordulókban és az alaktalan sarkokban is. Az átfedés a múlté, már nem csak a műtrágya felhasználáson tudunk takarékoskodni, hanem a munkáink is egységesebb növényállományt és hozamot eredményeznek. A növények egyforma mértékben jutnak hozzá a szükséges tápanyagokhoz. Ezek a legfontosabb hozadéka az im Farming megoldásoknak. Pontos szórás GEOspread rendszerrel Mennyire szeretne pontosan dolgozni? Miért szórná a műtrágyát olyan területre, ahol egyszer már járt? Ebből a megfontolásból fejlesztette ki a a Kverneland Csoport a GEOspread rendszert. A megoldás lényege az hogy a munkaszélességet minimum 2 m-es szakaszokra tudjuk bontani (max. 24 szakaszra). Példaként vegyünk egy 36 m-es munkaszélességet, amit 18 db 2 m-es szakaszra bontunk. Ezek után csak Önön múlik, hogy hogyan kezeli ezeket a szakaszokat: középről kifelé vagy balról jobbra kívülről be, illetve egyoldalon. Miután beállítottuk a munka szélességet és a dózist, a műtrágyaszóró automatikusan állítja a kijuttatást. Mindezeken felül a gép alkalmas térkép alapján történő szórásra vagy képes együtt dolgozni pl. nitrogén szenzorral. Ahol többlet dózis kell ott automatikusan többet szór, ahol pedig elértük az optimális szintet ott pedig automatikusan visszaáll az előre meghatározott mennyiségre. A célunk a maximális hozam az elérhető legjobb. 100% ISOBUS kompatibilis Nincs átfedés a forgókon Tábla regisztráció és adattárolás Akár 15% műtrágya megtakarítás Automatikus szakaszolás az IsoMatch GEOcontrol segítségével 20

21 im Ready ISOBUS, THAT S WHAT I CALL SMART WORKING im incontrol ONE TERMINAL TO CONTROL ALL OF MY ISOBUS MACHINES im Global WITH GPS IT S SIMPLE AND MORE EFFICIENT im Intelligent EASY, I JUST USE INTELLIGENT MACHINERY IsoMatch GEOcontrol és SPREADERcontrol Szeretné a költségeit 5 és 15% között csökkenteni (üzemanyag és műtrágya)? Szeretné optimalizálni a tápanyag utánpótlási munkáit? Mit szólna, ha az éjszaka is tudna dolgozni minden probléma nélkül? Ez mind lehetséges a Kverneland GEOspread műtrágyaszórókkal! Exacta CL GEOspread Exacta TL, TL(X) GEOspread IsoMatch InLine Sorvezérlés Szakaszvezérlés Differenciált kijuttatás Dokumentálás AutosetApp alkalmazás IsoMatch GEOcontrol Ha az Ön műtrágyaszóróját IsoMatch Tellussal vagy Tellus GO-val vásárolta és aktiválta a GEOcontrol alkalmazást akkor az Ön számára hozzáférhető az összes modul: szakaszvezérlés, változó dózisú kijuttatás, sorvezetés, AutoSetApp, határvonal csökkentés és dokumentáció. Amennyiben még nem aktiválta a GEOcontrolt, akkor mi díjmentesen 25 óra próbaüzemet biztosítunk Önnek a licensz beszerzéséig. Kétségünk sem fér hozzá, hogy Ön hamarosan szenvedélyes követője lesz ennek a technológiának! GEOspread - Intelligent Farming A GEOspread rendszer biztosítja munkavégzés közben a szórás maximális pontosságát. Az elektromos motoroknak segítségével a műtrágya feladási pontja automatikusan változtatható. Ennek a léptéke minimum 2 m-es szakasz, maximum 14 szakaszban (Exacta CL GEOspread) vagy 24 szakaszban (Exacta TL és TLX GEOspread). Ez azt jelenti, hogy munkavégzés közben a munkaszélesség változást gyorsan és pontosan tudjuk változtatni a kisméretű szakaszoknak köszönhetően az IsoMatch terminálokon. IsoMatch Global IsoMatch Eye GEOspread GEOspread 21

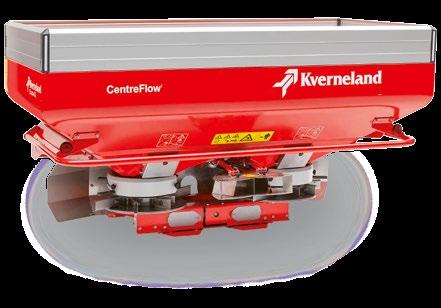

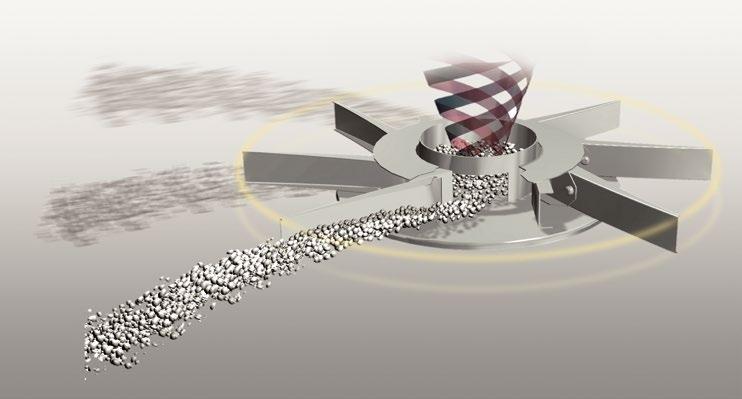

22 Az optimális szórási eredményekért A CentreFlow szórási rendszer 1. Nincs verődés, nincs ütődés, nincs porosodás A központi ráfolyással a műtrágya még a szórólapátok elérése előtt, folyamatosan veszi fel a centrifugális erő segítségével a tárcsa forgási sebességét. 2. Pontos szóráskép A nagy átmérőjű 8 lapátos tárcsák, 9-45 m-es munkaszélességű szórást tesznek lehetővé. A dupla átfedésű szóráskép páratlanul pontos szórásképet biztosít.a tárcsánkénti 8 szórólapát folyamatos műtrágyaáramlást biztosít. Ez nagyon fontos a nagy teljesítményű műtrágyázáshoz és a munkasebességhez. 3. Minimális szélhatás, maximális tolerancia Lapos - sík - szórótárcsák Vízszintes szóráskép. 4. Egyenletes szóráskép Dupla átfedésű szóráskép. 5.Garantáltan pontos szóráskép dombos területen is A műtrágya mindig ugyanazon a ponton - feladási ponton - folyik rá a szórólapátokra és a szórólapát teljes hosszában végig utazik. 8 lapát / tárcsa Konkurens műtrágyaszórók: Egyenetlen talajfelszínű és dombos területeken, a folyamatosan változó feladási pont, egyenetlen műtrágya eloszlást eredményez lapát / tárcsa

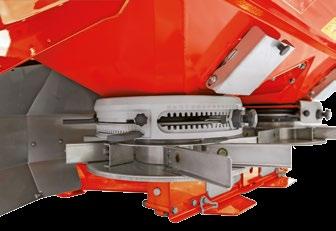

23 A CentreFlow Szórási Rendszer: Az Exacta műtrágyaszórók egyedülálló tulajdonsága: a CentreFlow Rendszer. Ez a kezdeti egyenletes gyorsító mozgás megvédi a műtrágyát a széteséstől és a sérülésektől miközben elérik a szóró lapátot. Az állítható feladási pont lehetővé teszi a műtrágyaszóró beállítását a szórandó műtrágya fizikai tulajdonságainak függvényében. A műtrágya kíméletes kezelésének köszönhetően a lehető legjobb szóráskép érhető el Alacsony mennyiségű kijuttatás Feladási pont helyzete Kijuttatási dózis EasySet: egyszerű beüzemelés és beállítás A kompakt EasySet panelen a kijuttatandó dózis mennyiség beállítása egyszerűen és könnyedén elvégezhető. A két, hidraulikusan üzemeltetett adagoló lemezen, három-három lefolyó nyílás biztosítja a műtrágya egyenletes lefolyását a tartályból a szórótárcsákra. Kverneland Exacta Konkurens műtrágyaszórók 23

24 Kverneland Ellenőrzési lista A pontos szórás érdekében tett lépések A pontos szórás kulcsa, a legjobban hasonlító műtrágya kiválasztása a szórási táblázatból, a fajsúly és a szemcseméret ismeretében. A Kverneland Exacta ellenőrzési listája segítséget ad a műtrágyaszóró pontos beállításhoz, minden körülmény között Műtrágya típusának kiválasztása 2 Szemcseméret és eloszlás meghatározása 3 Fajsúly meghatározása A szórási táblázat letöltése az App Store-ból vagy a Google Play Áruházból. Pontos javaslat minden egyes Kverneland Exacta műtrágyaszóróhoz, bármely munkaszélességhez, dózishoz és munkasebességhez. Direkt hozzáférés a legfrissebb teszt eredményekhez: AutosetApp: A legfrissebb beállítások, amelyek az Ön gépéhez elérhetőek! Az AutosetApp egy szoftver alkalmazás, amely az IsoMatch Tellus vagy Tellus GO terminálján keresztül működtethető. Az AutosetApp-ot alapfelszereltség az az IsoMatch Tellus Terminálon lévő GEOcontrol alkalmazáshoz, és automatikusan beállítja az Exacta TL GEOspread súlymérős műtrágyaszórót, az AutosetApp-ban megadott paramétereknek megfelelően. Az AutosetApp alkalmazható CL-EW és TL műtrágyaszóróknál is, azzal a különbséggel, hogy ezeknél a gépeknél a munkaszélességet (feladási pontot) a kezelőnek kell manuálisan beállítania. 24 A Kverneland Exacta műtrágyaszóró adatbázisa online elérhető a legfrissebb szórási táblázatokkal. Az AutosetApp alkalmazással 2 féle módon kapcsolódhat a műtrágyaszóró adatbázisokhoz. Az frissítés egyik formája: online kapcsolódás az IsoMatch WIFI vezetéknélküli hálózaton keresztül USB adapterrel, vagy a másik lehetőség: internetes weboldalon keresztül történő letöltés a mindenkori aktuális adatbázisnak megfelelően. A oldaláról letöltött adatokat egy USB sticken keresztül feltöltheti közvetlenül az IsoMatch Tellus vagy Tellus GO terminálra.

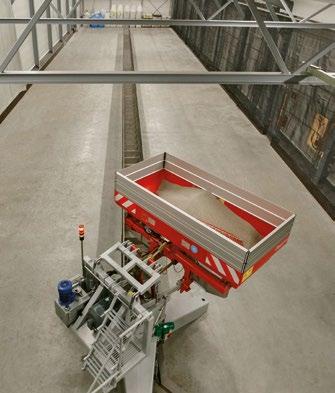

25 Műtrágyaszóró Tesztközpont Kverneland Műtrágyaszóró Tesztcsarnok A Kverneland Exacta műtrágyszórók méltán híresek arról, hogy a velük történő munkavégzést könnyű kezelés és állandó pontosság jellemzi. Ez a tulajdonság sok éves gyakorlati, kutatási és tesztelési tapasztalat eredménye. Egy műtrágyaszóró csak akkor állítható be pontosan, ha rendelkezésre állnak a megfelelő beállítási értékek, adatok a gyártó által. Az új tesztcsarnok alapja, egy számítógéppel vezérelt tesztrendszer - egy 3D-s csúcsfejlesztésű próba pad -, amely lehetővé teszi a komplett átfedés mintázatának vizsgálatát. A munkaszélességnek megfelelően beállított, egy sorban mért szóráskép mérése helyett, az új technológia lehetővé teszi a teljes 3D-s szóráskép elemzését. A 3D szórásképet egy műtrágyaszóró robot segítségével érik el, amely fel van függesztve a próbapadra és képes elforgatni a műtrágyaszórót 280 fokkal. A folyamatos mérés 5 Hz feletti frekvencián, 80 felfogó edénybe történik, ezekhez külön-külön tartozik egy-egy súlymérő cella, melyek segítségével biztosítják a legpontosabb teszteredményeket. Egyetlen tesztüzem, több mint mérést biztosít! Az eredmény egy nagyon pontos szóráskép elemzés, magas szintű számításokkal, különböző beállítások változtatásával, azért hogy megfeleljen a különböző munkaszélességeknek és a kiszórandó mennyiségnek. Ez a tesztsor lehetővé teszi a különböző típusú műtrágyák gyorsabb vizsgálatát, ugyanakkor kevesebb műtrágyát és nagyobb fokú környezetvédelmet eredményez. A 60 m hosszú tesztcsarnok a padlófűtéssel és a 60%-os páratartalommal, lehetővé teszi a teszteléseket egész évben, valamint az óriási befogadóképessége biztosítja az 54 m feletti munkaszélesség tesztelését is. A kompetencia központunkban mérjük műtrágyaszóró a GEOpontját (B távolság). A szórás 3 dimenziós képe általában kúp vagy tölcsér alakú attól függően, hogy milyen műtrágyát illetve milyen beállításokat használunk. Az optimális teljesítmény elérése érdekében, ennek a kúpnak vagy tölcsérnek a súlypont adatait használjuk fel az adagoló vezérlése során (nyitás/zárás). A Geopont az IsoMAtch GEOcontrol alkalmazásban kerül beállításra a Tellus vagy a Tellus GO termánálon, és ennek a segítségével optimalizáljuk a szórásképet és megelőzzük a nemkívánt átfedéseket. A GEOpoint eredményeképpen pedig egységes növény állományt kapunk a fordulókban és input anyag megtakarítást az átfedések megszüntetésének köszönhetően. 25

26 Kverneland Exacta Műtrágyaszóró kínálata Műszaki adatok Modell EL CL CL EW 1. Tartály térfogat Tartály térfogat (l) ,400 1,100-1,500-2,000 1,100-1,500-2, Munkaszélesség Szórási szélesség (m) Kiszórható mennyiség (kg/min) Méretek Töltési magasság (cm) Teljes szélesség (cm) Töltési szélesség (cm) Tömeg Üres tömeg (kg) Vezérlések Kézi - - Hidraulikus - Elektromos - - IsoMatch Tellus GO (ISOBUS) - - IsoMatch Tellus (ISOBUS) Tartozékok (gyári szerelés) Nyomatékhatárolós kardántengely Tartályrács Boltozódásgátló Alacsony fordulatú boltozódásgátló Alacsony dózis készlet Szemcseméret osztályozó doboz 7. Opcionális tartozékok 7.1. Biztonsági felszerelések Figyelmeztető tábla Fényvisszaverő készlet LED-es világításkészlet 7.2. Határszórás Fejtrágyázó készlet - - Tartálybillentő készlet - Határszóró lemez Hidraulikus határszóró lemez - ExactLine hidraulikus határszóró Szórólapát készletek Készlet 20/21m - - Készlet 27/28m - Készlet 27/30m Erősített lapátkészlet (Hossz=285 mm) Nagy munkaszélességű készlet (Hossz=330 mm) Egyebek Kalibrációs készlet Tartály leürítő készlet Tartályponyva 2 26 Létra - Oldalsó fellépő Sárvédő készlet Taroló kerék készlet - 1 vagy 2 szelepkészlet (jobb/baloldal külön lezárása) - - Hidromotoros meghajtásdrive Szállítókocsi Szállítókocsi = alapkivitel = opcióként rendelhető 1 Függ a műtrágya fajtájától és a szórólapát típusától 2 Csak az EL1400-on használható Ebben a prospektusban található információk általános adatok és több országban kerülnek terjesztésre. Az előforduló pontatlanságokból, hibákból vagy a kihagyásokból keletkező félretájékoztatás nem képezhet semmiféle igényt a Kverneland Grouppal szemben. A modellek, felszereltségek és opciós kiegészítők elérhetősége különbözhet országonként. Vegye fel a kapcsolatot az illetékes helyi

27 CL GEOspread HL TL GEOspread TLX GEOspread 1,100-1,500-2,000-2,450 1,500-2,150-2,800-3,450 1,500-2,150-2,800-3,450 1,875-2,550-3,225-3,900 1,875-2,550-3,225-3,900 1,875-2,550-3,225-3, / / / / kereskedőjével. A Kverneland Group fenntartja a jogot az értesítés nélküli változtatásokra. Néhány részlet jobb bemutatása, illusztrálása érdekében, egyes biztonsági elemek eltávolításra kerülhetnek. A sérülések elkerülése érdekében, soha ne távolítsa el a biztonsági védőelemeket, eszközöket. Ha a biztonsági eszközök eltávolítása szükséges, pl.: karbantartás céljából, vegye fel a kapcsolatot a megfelelő segítség vagy szakmai tanácsadás érdekében az illetékes kereskedővel. Kverneland Group Nieuw-Vennep BV 27

28 Kverneland Group A Kverneland Group a világ egyik vezető nemzetközi mezőgazdasági gépgyártója és szállítója. Az innovációra történő folyamatos törekvés, egy egyedülálló, csúcsminőségű, széles termékskála kínálatot tesz lehetővé. A Kverneland Group kiterjedt rendszereket és megoldásokat kínál a professzionális gazdálkodó közösségek számára. A kínálat a talajművelés, vetés, növényápolás és a szálastakarmány területét fedi le. Eredeti alkatrészek A Kverneland Group által forgalmazott alkatrészek megbízható, biztonságos, optimális gépüzemelést - és hosszú élettartamot garantálnak. A tartósan magas minőséget újabb és újabb gyártási eljárásokkal és szabadalmaztatott technológiákkal érjük el a gyártmányfejlesztés minden területén. Kverneland Group kiváló és magas szintű kereskedő hálózata segíti Önt műszaki információkkal, szervíz szolgáltatással és eredeti alkatrészekkel. A kereskedőink kiszolgálása érdekében csak és kizárólag kiváló minőségű alkatrészeket és hatékony alkatrész-ellátást biztosítunk az egész világon. Nézzen bennünket a YouTube-on facebook Kövessen a Twitter-en #KvernelandGroup #im_farming Kverneland Group Hungária Kft. HU-5008 Szolnok Karinthy út 63. Tel.: Fax: info@kvernelandgroup.hu HU-2017/01
