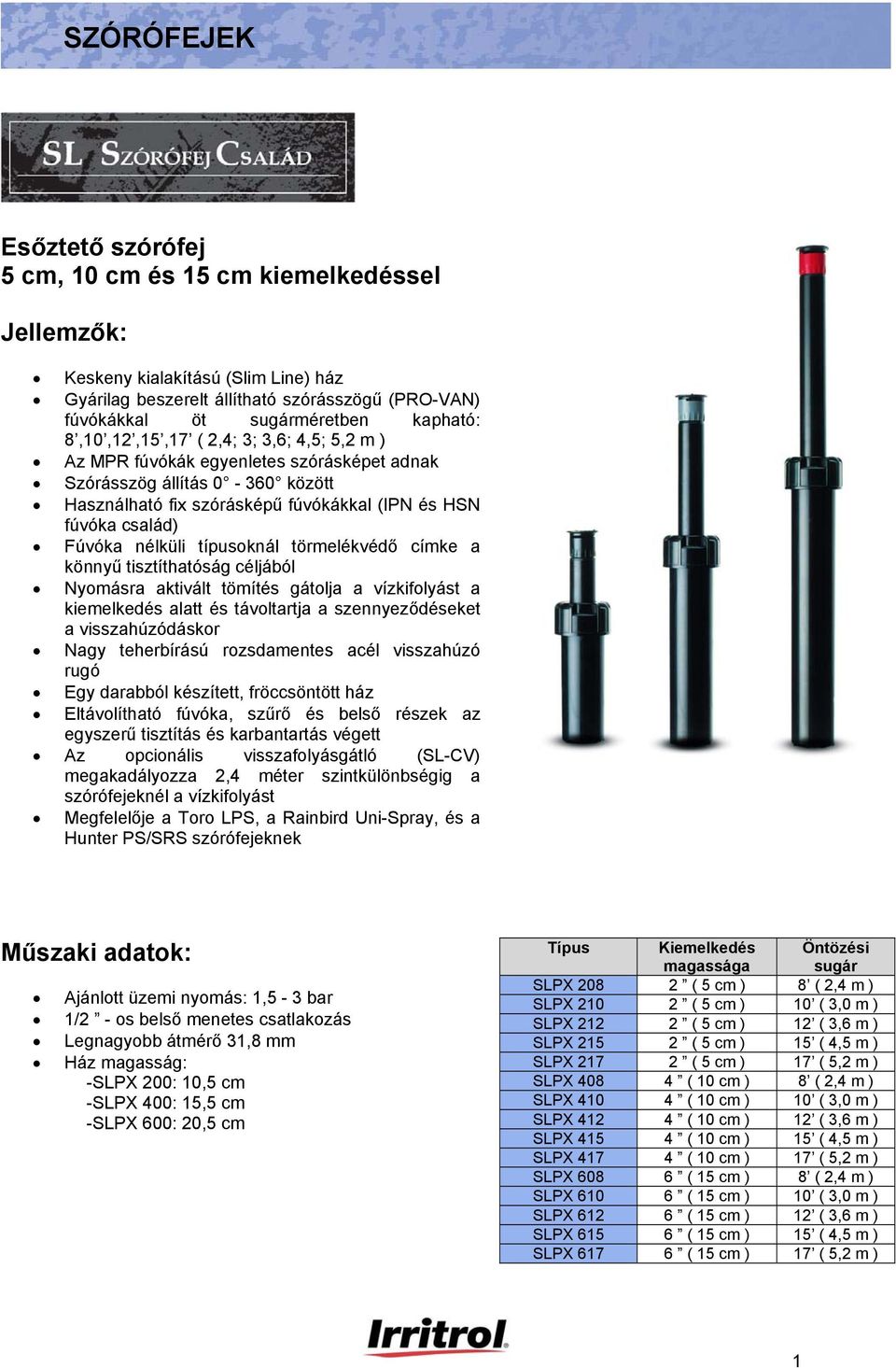

2 SZÓRÓFEJEK Esőztető szórófej 5 cm, 10 cm és 15 cm kiemelkedéssel Keskeny kialakítású (Slim Line) ház Gyárilag beszerelt állítható szórásszögű (PRO-VAN) fúvókákkal öt sugárméretben kapható: 8,10,12,15,17 ( 2,4; 3; 3,6; 4,5; 5,2 m ) Az MPR fúvókák egyenletes szórásképet adnak Szórásszög állítás között Használható fix szórásképű fúvókákkal (IPN és HSN fúvóka család) Fúvóka nélküli típusoknál törmelékvédő címke a könnyű tisztíthatóság céljából Nyomásra aktivált tömítés gátolja a vízkifolyást a kiemelkedés alatt és távoltartja a szennyeződéseket a visszahúzódáskor Nagy teherbírású rozsdamentes acél visszahúzó rugó Egy darabból készített, fröccsöntött ház Eltávolítható fúvóka, szűrő és belső részek az egyszerű tisztítás és karbantartás végett Az opcionális visszafolyásgátló (SL-CV) megakadályozza 2,4 méter szintkülönbségig a szórófejeknél a vízkifolyást Megfelelője a Toro LPS, a Rainbird Uni-Spray, és a Hunter PS/SRS szórófejeknek Műszaki adatok: Ajánlott üzemi nyomás: 1,5-3 bar 1/2 - os belső menetes csatlakozás Legnagyobb átmérő 31,8 mm Ház magasság: -SLPX 200: 10,5 cm -SLPX 400: 15,5 cm -SLPX 600: 20,5 cm Típus Kiemelkedés magassága Öntözési sugár SLPX ( 5 cm ) 8 ( 2,4 m ) SLPX ( 5 cm ) 10 ( 3,0 m ) SLPX ( 5 cm ) 12 ( 3,6 m ) SLPX ( 5 cm ) 15 ( 4,5 m ) SLPX ( 5 cm ) 17 ( 5,2 m ) SLPX ( 10 cm ) 8 ( 2,4 m ) SLPX ( 10 cm ) 10 ( 3,0 m ) SLPX ( 10 cm ) 12 ( 3,6 m ) SLPX ( 10 cm ) 15 ( 4,5 m ) SLPX ( 10 cm ) 17 ( 5,2 m ) SLPX ( 15 cm ) 8 ( 2,4 m ) SLPX ( 15 cm ) 10 ( 3,0 m ) SLPX ( 15 cm ) 12 ( 3,6 m ) SLPX ( 15 cm ) 15 ( 4,5 m ) SLPX ( 15 cm ) 17 ( 5,2 m ) 1

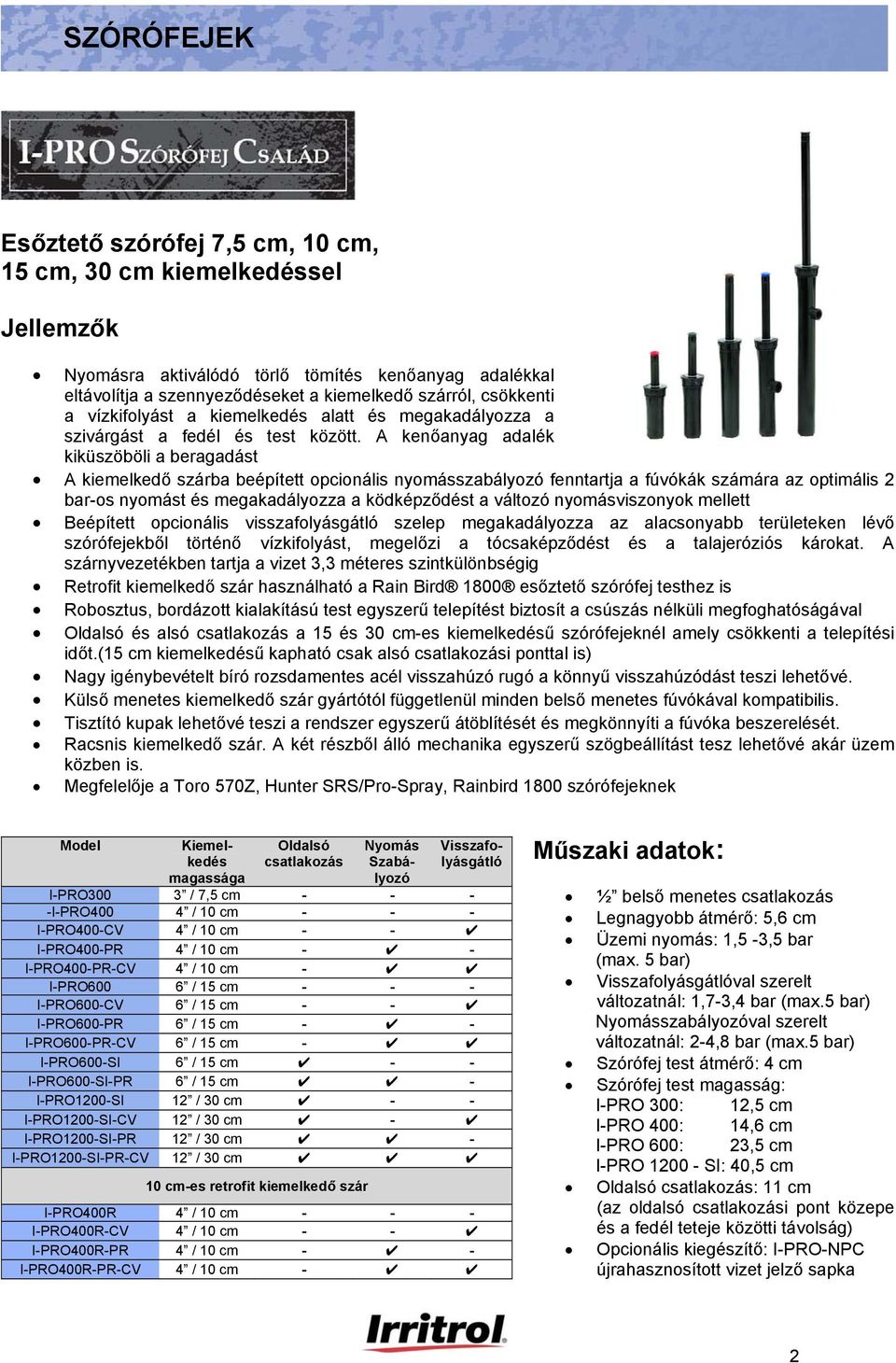

3 SZÓRÓFEJEK Esőztető szórófej 7,5 cm, 10 cm, 15 cm, 30 cm kiemelkedéssel Jellemzők Nyomásra aktiválódó törlő tömítés kenőanyag adalékkal eltávolítja a szennyeződéseket a kiemelkedő szárról, csökkenti a vízkifolyást a kiemelkedés alatt és megakadályozza a szivárgást a fedél és test között. A kenőanyag adalék kiküszöböli a beragadást A kiemelkedő szárba beépített opcionális nyomásszabályozó fenntartja a fúvókák számára az optimális 2 bar-os nyomást és megakadályozza a ködképződést a változó nyomásviszonyok mellett Beépített opcionális visszafolyásgátló szelep megakadályozza az alacsonyabb területeken lévő szórófejekből történő vízkifolyást, megelőzi a tócsaképződést és a talajeróziós károkat. A szárnyvezetékben tartja a vizet 3,3 méteres szintkülönbségig Retrofit kiemelkedő szár használható a Rain Bird 1800 esőztető szórófej testhez is Robosztus, bordázott kialakítású test egyszerű telepítést biztosít a csúszás nélküli megfoghatóságával Oldalsó és alsó csatlakozás a 15 és 30 cm-es kiemelkedésű szórófejeknél amely csökkenti a telepítési időt.(15 cm kiemelkedésű kapható csak alsó csatlakozási ponttal is) Nagy igénybevételt bíró rozsdamentes acél visszahúzó rugó a könnyű visszahúzódást teszi lehetővé. Külső menetes kiemelkedő szár gyártótól függetlenül minden belső menetes fúvókával kompatibilis. Tisztító kupak lehetővé teszi a rendszer egyszerű átöblítését és megkönnyíti a fúvóka beszerelését. Racsnis kiemelkedő szár. A két részből álló mechanika egyszerű szögbeállítást tesz lehetővé akár üzem közben is. Megfelelője a Toro 570Z, Hunter SRS/Pro-Spray, Rainbird 1800 szórófejeknek Model Kiemelkedés magassága Oldalsó csatlakozás Nyomás Szabályozó Visszafolyásgátló I-PRO300 3 / 7,5 cm I-PRO400 4 / 10 cm I-PRO400-CV 4 / 10 cm - - I-PRO400-PR 4 / 10 cm - - I-PRO400-PR-CV 4 / 10 cm - I-PRO600 6 / 15 cm I-PRO600-CV 6 / 15 cm - - I-PRO600-PR 6 / 15 cm - - I-PRO600-PR-CV 6 / 15 cm - I-PRO600-SI 6 / 15 cm - - I-PRO600-SI-PR 6 / 15 cm - I-PRO1200-SI 12 / 30 cm - - I-PRO1200-SI-CV 12 / 30 cm - I-PRO1200-SI-PR 12 / 30 cm - I-PRO1200-SI-PR-CV 12 / 30 cm 10 cm-es retrofit kiemelkedő szár I-PRO400R 4 / 10 cm I-PRO400R-CV 4 / 10 cm - - I-PRO400R-PR 4 / 10 cm - - I-PRO400R-PR-CV 4 / 10 cm - Műszaki adatok: ½ belső menetes csatlakozás Legnagyobb átmérő: 5,6 cm Üzemi nyomás: 1,5-3,5 bar (max. 5 bar) Visszafolyásgátlóval szerelt változatnál: 1,7-3,4 bar (max.5 bar) Nyomásszabályozóval szerelt változatnál: 2-4,8 bar (max.5 bar) Szórófej test átmérő: 4 cm Szórófej test magasság: I-PRO 300: 12,5 cm I-PRO 400: 14,6 cm I-PRO 600: 23,5 cm I-PRO SI: 40,5 cm Oldalsó csatlakozás: 11 cm (az oldalsó csatlakozási pont közepe és a fedél teteje közötti távolság) Opcionális kiegészítő: I-PRO-NPC újrahasznosított vizet jelző sapka 2

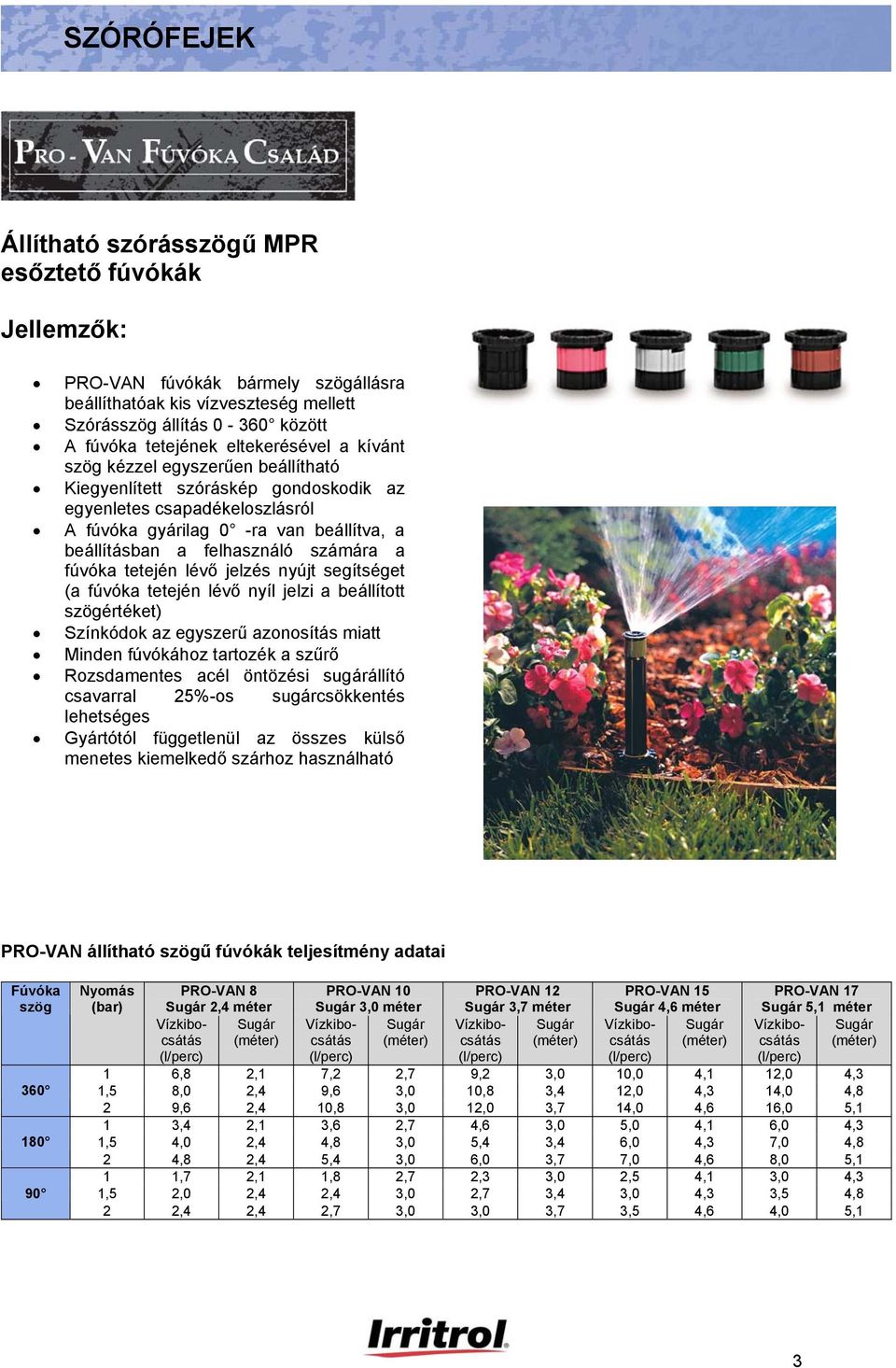

4 SZÓRÓFEJEK Állítható szórásszögű MPR esőztető fúvókák PRO-VAN fúvókák bármely szögállásra beállíthatóak kis vízveszteség mellett Szórásszög állítás között A fúvóka tetejének eltekerésével a kívánt szög kézzel egyszerűen beállítható Kiegyenlített szóráskép gondoskodik az egyenletes csapadékeloszlásról A fúvóka gyárilag 0 -ra van beállítva, a beállításban a felhasználó számára a fúvóka tetején lévő jelzés nyújt segítséget (a fúvóka tetején lévő nyíl jelzi a beállított szögértéket) Színkódok az egyszerű azonosítás miatt Minden fúvókához tartozék a szűrő Rozsdamentes acél öntözési sugárállító csavarral 25%-os sugárcsökkentés lehetséges Gyártótól függetlenül az összes külső menetes kiemelkedő szárhoz használható PRO-VAN állítható szögű fúvókák teljesítmény adatai Fúvóka szög Nyomás (bar) PRO-VAN 8 2,4 méter PRO-VAN 10 3,0 méter PRO-VAN 12 3,7 méter PRO-VAN 15 4,6 méter PRO-VAN 17 5,1 méter 1 6,8 2,1 7,2 2,7 9,2 3,0 10,0 4,1 12,0 4,3 1,5 8,0 2,4 9,6 3,0 10,8 3,4 12,0 4,3 14,0 4,8 2 9,6 2,4 10,8 3,0 12,0 3,7 14,0 4,6 16,0 5,1 1 3,4 2,1 3,6 2,7 4,6 3,0 5,0 4,1 6,0 4,3 1,5 4,0 2,4 4,8 3,0 5,4 3,4 6,0 4,3 7,0 4,8 2 4,8 2,4 5,4 3,0 6,0 3,7 7,0 4,6 8,0 5,1 1 1,7 2,1 1,8 2,7 2,3 3,0 2,5 4,1 3,0 4,3 1,5 2,0 2,4 2,4 3,0 2,7 3,4 3,0 4,3 3,5 4,8 2 2,4 2,4 2,7 3,0 3,0 3,7 3,5 4,6 4,0 5,1 3

5 SZÓRÓFEJEK Fix szórásszögű MPR esőztető fúvókák Jellemzők Kiegyenlített szóráskép (MPR) jellemez minden fúvókát Alacsony vízkibocsátás miatt több szórófej helyezhető el egy öntözési körbe Fúvóka tetején lévő színkódokkal a szórástávolság egyszerűen és gyorsan azonosítható A belső menetes kialakítás gyártótól függetlenül az összes külső menetes kiemelkedő szárhoz használható Bordás peremű kialakítás csúszásmentes megfogást biztosít Rozsdamentes acél öntözési sugárállító csavar segítségével 25%-kal csökkenthető a szórástávolság és a vízkibocsátás. Műszaki adatok Rozsdamentes acél öntözési sugárállító csavar segítségével 25%-kal csökkenthető a szórástávolság. : 0,19 17,33 l/perc Ajánlott üzemi nyomástartomány: 1,5 3,5 bar Maximális nyomás: 5 bar Táblázatokat lásd következő oldal Sávöntöző fúvókák Hosszú és keskeny növénysávok öntözéséhez kínál ideális megoldást A belső menetes kialakítás gyártótól függetlenül az összes külső menetes kiemelkedő szárhoz használható Ajánlott üzemi nyomástartomány: 2 bar Szűrőt tartalmaz Rozsdamentes acél öntözési sugárállító csavar segítségével 25%-kal csökkenthető a szórástávolság és a vízkibocsátás SS: oldalvonal közepéről öntöz CS: középről öntöz ES: Keskeny oldal közepéről öntöz Sávöntöző fúvókák teljesítmény adatai Nyomás (bar) Fúvóka 9 Fúvóka 15 Szélesség X Nyomás Szélesség X hosszúság (bar) hosszúság 1,4 0,9x4,9 3,2 1,4 0,9x8,5 4,2 2,0 1,2x5,5 3,4 2,0 1,2x9,1 4,6 2,7 1,5x6,1 3,7 2,7 1,5x9,8 5,1 1,4 0,9x4,9 3,2 1,4 0,9x8,5 4,2 2,0 1,2x5,5 3,4 2,0 1,2x9,1 4,6 2,7 1,5x6,1 3,7 2,7 1,5x9,8 5,1 1,4 0,9x2,4 1,4 1,4 0,9x4,3 2,0 2,0 1,2x2,7 2,0 2,0 1,2x4,6 2,3 2,7 1,5x3,0 2,7 2,7 1,5x5,2 2,6 4

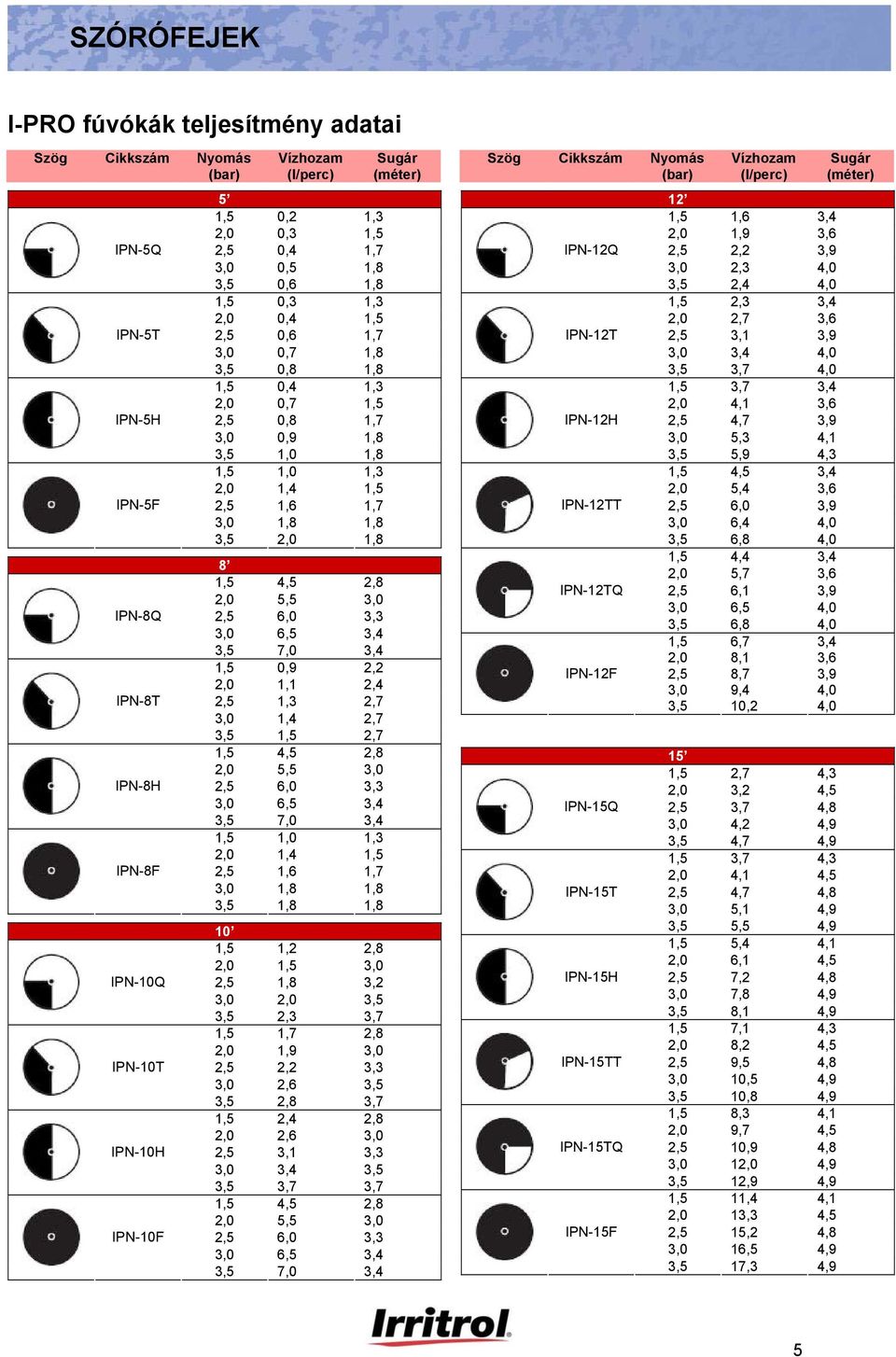

6 SZÓRÓFEJEK I-PRO fúvókák teljesítmény adatai Szög Cikkszám Nyomás (bar) IPN-5Q IPN-5T IPN-5H IPN-5F IPN-8Q IPN-8T IPN-8H IPN-8F IPN-10Q IPN-10T IPN-10H IPN-10F Vízhozam 5 1,5 0,2 1,3 2,0 0,3 1,5 2,5 0,4 1,7 3,0 0,5 1,8 3,5 0,6 1,8 1,5 0,3 1,3 2,0 0,4 1,5 2,5 0,6 1,7 3,0 0,7 1,8 3,5 0,8 1,8 1,5 0,4 1,3 2,0 0,7 1,5 2,5 0,8 1,7 3,0 0,9 1,8 3,5 1,0 1,8 1,5 1,0 1,3 2,0 1,4 1,5 2,5 1,6 1,7 3,0 1,8 1,8 3,5 2,0 1,8 8 1,5 4,5 2,8 2,0 5,5 3,0 2,5 6,0 3,3 3,0 6,5 3,4 3,5 7,0 3,4 1,5 0,9 2,2 2,0 1,1 2,4 2,5 1,3 2,7 3,0 1,4 2,7 3,5 1,5 2,7 1,5 4,5 2,8 2,0 5,5 3,0 2,5 6,0 3,3 3,0 6,5 3,4 3,5 7,0 3,4 1,5 1,0 1,3 2,0 1,4 1,5 2,5 1,6 1,7 3,0 1,8 1,8 3,5 1,8 1,8 10 1,5 1,2 2,8 2,0 1,5 3,0 2,5 1,8 3,2 3,0 2,0 3,5 3,5 2,3 3,7 1,5 1,7 2,8 2,0 1,9 3,0 2,5 2,2 3,3 3,0 2,6 3,5 3,5 2,8 3,7 1,5 2,4 2,8 2,0 2,6 3,0 2,5 3,1 3,3 3,0 3,4 3,5 3,5 3,7 3,7 1,5 4,5 2,8 2,0 5,5 3,0 2,5 6,0 3,3 3,0 6,5 3,4 3,5 7,0 3,4 Szög Cikkszám Nyomás (bar) IPN-12Q IPN-12T IPN-12H IPN-12TT IPN-12TQ IPN-12F IPN-15Q IPN-15T IPN-15H IPN-15TT IPN-15TQ IPN-15F Vízhozam 12 1,5 1,6 3,4 2,0 1,9 3,6 2,5 2,2 3,9 3,0 2,3 4,0 3,5 2,4 4,0 1,5 2,3 3,4 2,0 2,7 3,6 2,5 3,1 3,9 3,0 3,4 4,0 3,5 3,7 4,0 1,5 3,7 3,4 2,0 4,1 3,6 2,5 4,7 3,9 3,0 5,3 4,1 3,5 5,9 4,3 1,5 4,5 3,4 2,0 5,4 3,6 2,5 6,0 3,9 3,0 6,4 4,0 3,5 6,8 4,0 1,5 4,4 3,4 2,0 5,7 3,6 2,5 6,1 3,9 3,0 6,5 4,0 3,5 6,8 4,0 1,5 6,7 3,4 2,0 8,1 3,6 2,5 8,7 3,9 3,0 9,4 4,0 3,5 10,2 4,0 15 1,5 2,7 4,3 2,0 3,2 4,5 2,5 3,7 4,8 3,0 4,2 4,9 3,5 4,7 4,9 1,5 3,7 4,3 2,0 4,1 4,5 2,5 4,7 4,8 3,0 5,1 4,9 3,5 5,5 4,9 1,5 5,4 4,1 2,0 6,1 4,5 2,5 7,2 4,8 3,0 7,8 4,9 3,5 8,1 4,9 1,5 7,1 4,3 2,0 8,2 4,5 2,5 9,5 4,8 3,0 10,5 4,9 3,5 10,8 4,9 1,5 8,3 4,1 2,0 9,7 4,5 2,5 10,9 4,8 3,0 12,0 4,9 3,5 12,9 4,9 1,5 11,4 4,1 2,0 13,3 4,5 2,5 15,2 4,8 3,0 16,5 4,9 3,5 17,3 4,9 5

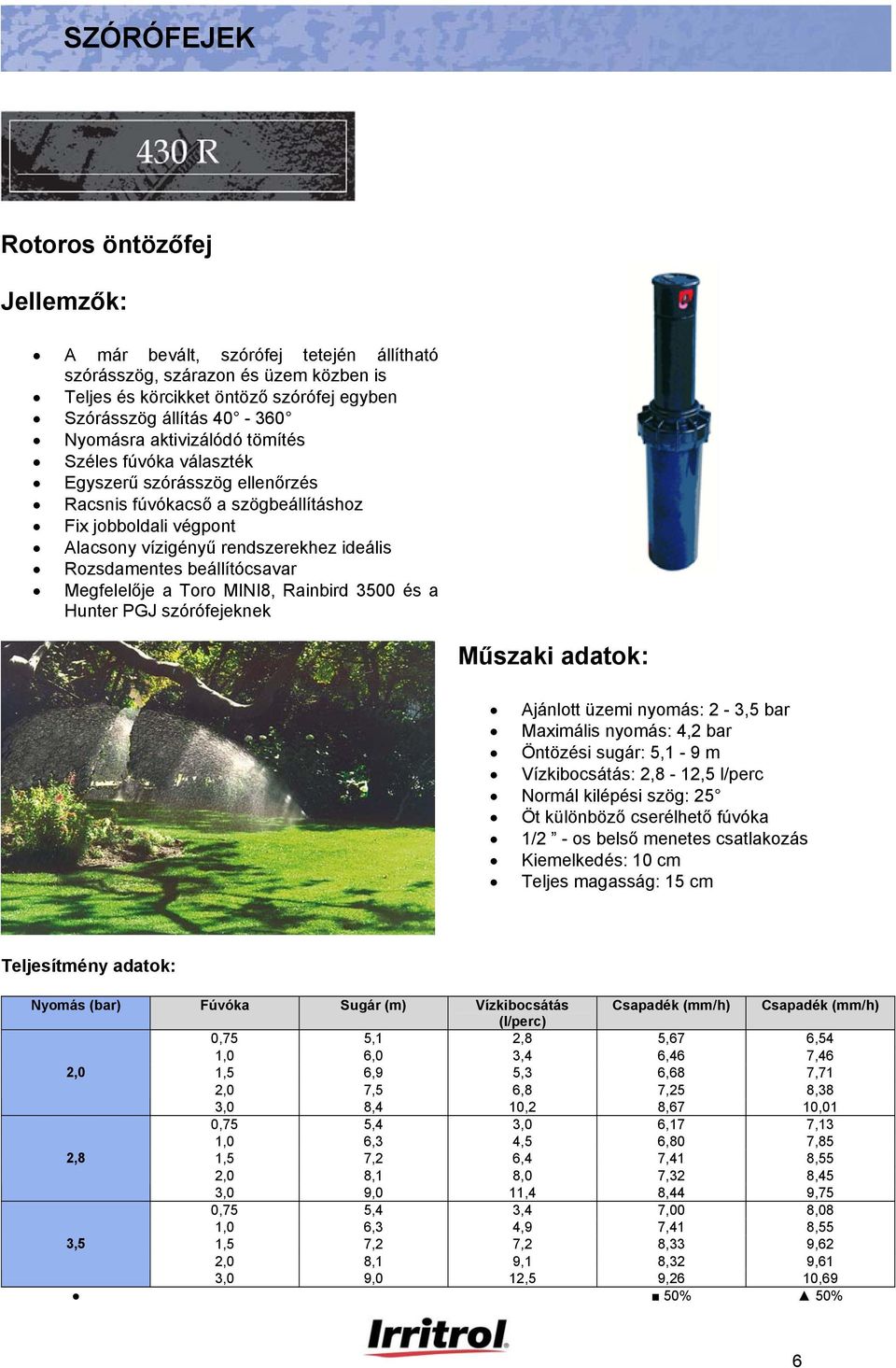

7 SZÓRÓFEJEK Rotoros öntözőfej A már bevált, szórófej tetején állítható szórásszög, szárazon és üzem közben is Teljes és körcikket öntöző szórófej egyben Szórásszög állítás Nyomásra aktivizálódó tömítés Széles fúvóka választék Egyszerű szórásszög ellenőrzés Racsnis fúvókacső a szögbeállításhoz Fix jobboldali végpont Alacsony vízigényű rendszerekhez ideális Rozsdamentes beállítócsavar Megfelelője a Toro MINI8, Rainbird 3500 és a Hunter PGJ szórófejeknek Műszaki adatok: Ajánlott üzemi nyomás: 2-3,5 bar Maximális nyomás: 4,2 bar Öntözési sugár: 5,1-9 m : 2,8-12,5 l/perc Normál kilépési szög: 25 Öt különböző cserélhető fúvóka 1/2 - os belső menetes csatlakozás Kiemelkedés: 10 cm Teljes magasság: 15 cm Teljesítmény adatok: Nyomás (bar) Fúvóka (m) Csapadék (mm/h) Csapadék (mm/h) 0,75 5,1 2,8 5,67 6,54 1,0 6,0 3,4 6,46 7,46 2,0 1,5 6,9 5,3 6,68 7,71 2,0 7,5 6,8 7,25 8,38 3,0 8,4 10,2 8,67 10,01 0,75 5,4 3,0 6,17 7,13 1,0 6,3 4,5 6,80 7,85 2,8 1,5 7,2 6,4 7,41 8,55 2,0 8,1 8,0 7,32 8,45 3,0 9,0 11,4 8,44 9,75 0,75 5,4 3,4 7,00 8,08 1,0 6,3 4,9 7,41 8,55 3,5 1,5 7,2 7,2 8,33 9,62 2,0 8,1 9,1 8,32 9,61 3,0 9,0 12,5 9,26 10,69 50% 50% 6

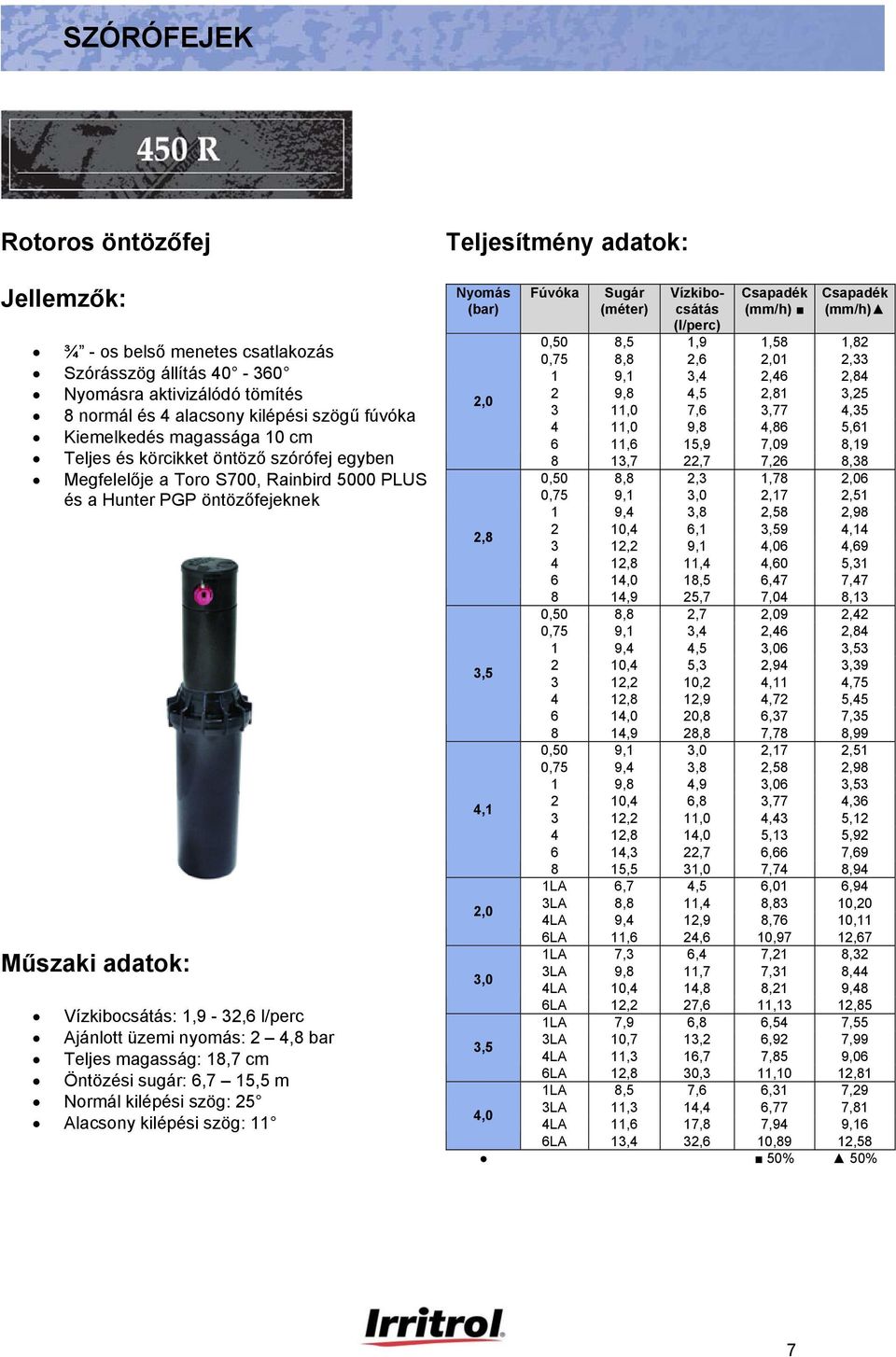

8 SZÓRÓFEJEK Rotoros öntözőfej ¾ - os belső menetes csatlakozás Szórásszög állítás Nyomásra aktivizálódó tömítés 8 normál és 4 alacsony kilépési szögű fúvóka Kiemelkedés magassága 10 cm Teljes és körcikket öntöző szórófej egyben Megfelelője a Toro S700, Rainbird 5000 PLUS és a Hunter PGP öntözőfejeknek Műszaki adatok: : 1,9-32,6 l/perc Ajánlott üzemi nyomás: 2 4,8 bar Teljes magasság: 18,7 cm Öntözési sugár: 6,7 15,5 m Normál kilépési szög: 25 Alacsony kilépési szög: 11 Teljesítmény adatok: Nyomás (bar) Fúvóka Csapadék (mm/h) Csapadék (mm/h) 0,50 8,5 1,9 1,58 1,82 0,75 8,8 2,6 2,01 2,33 1 9,1 3,4 2,46 2,84 2,0 2 9,8 4,5 2,81 3, ,0 7,6 3,77 4, ,0 9,8 4,86 5, ,6 15,9 7,09 8, ,7 22,7 7,26 8,38 0,50 8,8 2,3 1,78 2,06 0,75 9,1 3,0 2,17 2,51 1 9,4 3,8 2,58 2,98 2,8 2 10,4 6,1 3,59 4, ,2 9,1 4,06 4, ,8 11,4 4,60 5, ,0 18,5 6,47 7, ,9 25,7 7,04 8,13 0,50 8,8 2,7 2,09 2,42 0,75 9,1 3,4 2,46 2,84 1 9,4 4,5 3,06 3,53 3,5 2 10,4 5,3 2,94 3, ,2 10,2 4,11 4, ,8 12,9 4,72 5, ,0 20,8 6,37 7, ,9 28,8 7,78 8,99 0,50 9,1 3,0 2,17 2,51 0,75 9,4 3,8 2,58 2,98 1 9,8 4,9 3,06 3,53 4,1 2 10,4 6,8 3,77 4, ,2 11,0 4,43 5, ,8 14,0 5,13 5, ,3 22,7 6,66 7, ,5 31,0 7,74 8,94 1LA 6,7 4,5 6,01 6,94 2,0 3LA 8,8 11,4 8,83 10,20 4LA 9,4 12,9 8,76 10,11 6LA 11,6 24,6 10,97 12,67 1LA 7,3 6,4 7,21 8,32 3,0 3LA 9,8 11,7 7,31 8,44 4LA 10,4 14,8 8,21 9,48 6LA 12,2 27,6 11,13 12,85 1LA 7,9 6,8 6,54 7,55 3,5 3LA 10,7 13,2 6,92 7,99 4LA 11,3 16,7 7,85 9,06 6LA 12,8 30,3 11,10 12,81 1LA 8,5 7,6 6,31 7,29 4,0 3LA 11,3 14,4 6,77 7,81 4LA 11,6 17,8 7,94 9,16 6LA 13,4 32,6 10,89 12,58 50% 50% 7

9 SZÓRÓFEJEK Rotoros öntözőfej Jól ismert, szórófej tetején állítható szórásszög, szárazon és üzem közben is, a gyorsabb telepítés érdekében Teljes és körcikket öntöző szórófej egyben, szórásszög állítás ig Szivárgásmentes tömítés, mely meggátolja a vízkifolyást és megakadályozza a törmelék bekerülését a tömítés alá ¾ - os belső menetes csatlakozás, beszerelhető bármely meghibásodott öntözőfej helyére Minden beállítása elvégezhető egy csavarhúzóval, nem igényel semmilyen speciális eszközt Gumifedél további védelmet biztosit a talajszemcsék bejutásával szemben és biztonságosabb megoldás a játéktérbe való telepítésnél Széles fúvóka választék, 8 normál és 4 alacsony kilépési szögű, mely a szórófej sokoldalú felhasználhatóságát biztosítja Fix baloldali végpont, a beállított szög egyszerűen ellenőrizhető, így a telepítés ideje jelentősen csökken Opcionális visszafolyásgátló 2,1 m szintkülönbségig megakadályozza az alacsonyabb területeken lévő szórófejekből történő vízkifolyást Megfelelője a Toro S700,Rainbird 5000 PLUS és a Hunter PGP Műszaki adatok: ¾ -os belső menetes csatlakozás : 2,8 36,7 l/perc Üzemi nyomástartomány: 1,7 4,5 bar Ajánlott üzemi nyomás: 3 bar Öntözési sugár: 7,6 15,2 m Normál kilépési szög: 25 Alacsony kilépési szög: 12 Nyolc normál és 4 alacsony kilépési szögű fúvóka Kiemelkedés magassága 12,7 cm Opcionális vissazfolyásgátló Opcionális újrahasznosított vizet jelző sapka Teljesítmény adatok normál kilépési szögű fúvókák Nyomás (bar) 1,7 2,4 3,1 3,8 4,5 Fúvóka 1,5 10,1 4,4 2,0 10,7 5,5 2,5 10,7 5,5 3,0 11,0 8,3 4,0 11,3 11,2 5,0 11,9 14,2 6,0 11,9 15,9 8,0 11,0 21,8 1,5 10,4 5,2 2,0 11,0 6,8 2,5 11,0 8,3 3,0 11,6 9,8 4,0 12,2 13,4 5,0 12,5 17,0 6,0 13,1 19,7 8,0 13,1 26,9 1,5 10,7 6,0 2,0 11,3 8,0 2,5 11,3 9,7 3,0 12,2 11,5 4,0 12,8 15,5 5,0 13,1 19,3 6,0 13,4 22,9 8,0 15,2 30,5 1,5 10,7 6,6 2,0 11,3 8,7 2,5 11,3 10,6 3,0 12,2 13,3 4,0 12,8 16,8 5,0 13,7 21,8 6,0 14,3 25,2 8,0 15,2 33,9 1,5 11,0 7,1 2,0 11,3 9,8 2,5 11,3 11,5 3,0 12,2 14,4 4,0 13,1 18,4 5,0 13,7 23,1 6,0 14,6 27,4 8,0 15,2 36,7 Teljesítmény adatok alacsony kilépési szögű fúvókák Nyomás (bar) 1,7 2,4 3,1 3,8 4,5 Fúvóka 1,5 7,6 2,8 2,0 8,2 4,2 4,0 8,8 5,3 6,0 8,8 8,3 1,5 8,5 3,6 2,0 9,1 5,1 4,0 9,4 6,5 6,0 10,1 9,8 1,5 8,8 3,9 2,0 9,4 5,8 4,0 9,8 7,8 6,0 10,7 11,5 1,5 8,8 4,3 2,0 9,4 2,8 4,0 10,1 8,5 6,0 11,0 12,9 1,5 8,8 4,7 2,0 9,4 7,2 4,0 10,1 9,3 6,0 11,0 14,0 8

10 SZÓRÓFEJEK Rotoros szórófej Szórásszög jelző a szórófej tetején, az egyszerű beállítás miatt 13 különböző cserélhető fúvóka, 9 normál és 4 alacsony kilépési szögű, gyárilag 2.5-ös fúvókával szerelve Nem kívánt elállítódás esetén automatikus visszatérés az előre beállított szögtartományhoz Teljes és körcikket öntöző szórófej egyben Folyamatos forgás gondoskodik az egyenletes takarásról os beállításnál is Beépített visszafolyásgátló Kihúzónyílás az egyszerű fúvóka cseréhez Állítható szórásszög ig Gumifedél Rozsdamentes sugárállító csavarral 25%-os sugárcsökkentés lehetséges Nagy teherbírású visszahúzó rugó Nyomásra aktivizálódó tömítés Robosztus felépítés Megfelelője a Toro TR50, a Rainbird 5500, és a Hunter PGP szórófejeknek Műszaki adatok: Ajánlott üzemi nyomás: 2-4 bar Optimális nyomás: 3,5 bar Öntözési sugár: 8,5 15,3 m : 1,9 38 l/perc Kilépési szög: 26 (15 az opcionális alacsony kilépési szögűnél) Kijuttatható csapadék 7,5 12,5 mm/h 4 bar on Visszafolyásgátló 2,4 m szintkülönbségig Méretek: Fix átmérő 7,5 cm Magasság 19,5 cm Kiemelkedés 12,5 cm ¾ -os belső menetes csatlakozás 9

11 SZÓRÓFEJEK Beállítási segédlet CR500 szórófej teljesítmény adatai Felhasználóbarát rotor Normál kilépési szögű fúvókák (26 ) Fő tulajdonságai a jól látható szögbeállító tárcsa, kihúzónyílás és a sugárbeállító / fúvóka rögzítő csavar. Fúvókacsere Mind a 13 cserélhető fúvóka másodpercek alatt eltávolítható. Kihúzható fúvókacső Többcélú kulccsal könnyen kihúzható a fúvókacső és gyorsan beállítható, szerelhető minden fúvóka. Nyomás (bar) 2,0 2,8 3,5 4,1 Fúvóka Csapadék (mm/h) Csapadék (mm/h) 0,50 8,5 1,9 1,58 1,82 0,75 8,8 2,6 2,01 2,33 1 9,8 4,9 3,06 3, ,3 9,5 4,46 5,15 2,5 11,6 9,5 4,24 4, ,6 13,6 6,06 7, ,1 16,7 5,84 6, ,7 22,3 7,13 8, ,1 30,3 12,42 14,34 0,50 8,8 2,3 1,78 2,06 0,75 9,1 3,0 2,17 2, ,1 5,7 3,35 3, ,2 9,5 3,83 4,42 2,5 11,9 10,6 4,49 5, ,9 15,9 6,74 7, ,4 19,3 6,45 7, ,0 22,7 6,95 8, ,7 32,2 10,29 11,89 0,50 8,8 2,6 2,01 2,33 0,75 9,1 3,4 2,31 2, ,4 6,1 3,38 3, ,8 11,4 4,17 4,82 2,5 12,2 12,1 4,88 5, ,2 17,4 5,18 5, ,6 21,2 5,97 6, ,9 23,8 6,43 7, ,9 35,9 9,70 11,20 0,50 9,1 3,0 2,17 2,51 0,75 9,8 3,8 2,37 2, ,7 6,8 3,56 4, ,1 12,5 4,37 5,05 2,5 12,5 13,2 5,07 5, ,8 18,9 6,92 7, ,9 22,3 6,03 6, ,9 25,3 6,84 7, ,2 37,8 9,82 11,33 Szögbeállítás Alacsony kilépésű szögű fúvókák (15 ) A szórófej tetején a kívánt szög egyszerűen beállítható. 2,0 3,0 3,5 4,0 1LA 6,7 5,7 7,62 8,80 3LA 8,8 11,3 8,76 10,11 4LA 9,5 12,9 8,58 9,90 6LA 11,6 24,6 10,97 12,67 1LA 7,3 6,4 7,21 8,32 3LA 9,8 11,7 7,31 8,44 4LA 10,4 14,7 8,15 9,42 6LA 12,2 27,6 11,13 12,85 1LA 7,9 6,8 6,54 7,55 3LA 10,8 13,2 6,79 7,84 4LA 11,3 16,6 7,80 9,01 6LA 12,8 30,2 11,06 12,77 1LA 8,5 7,6 6,31 7,297,29 3LA 11,3 14,7 6,91 7,98 4LA 11,6 17,8 7,94 9,16 6LA 13,4 32,5 10,86 12,54 10

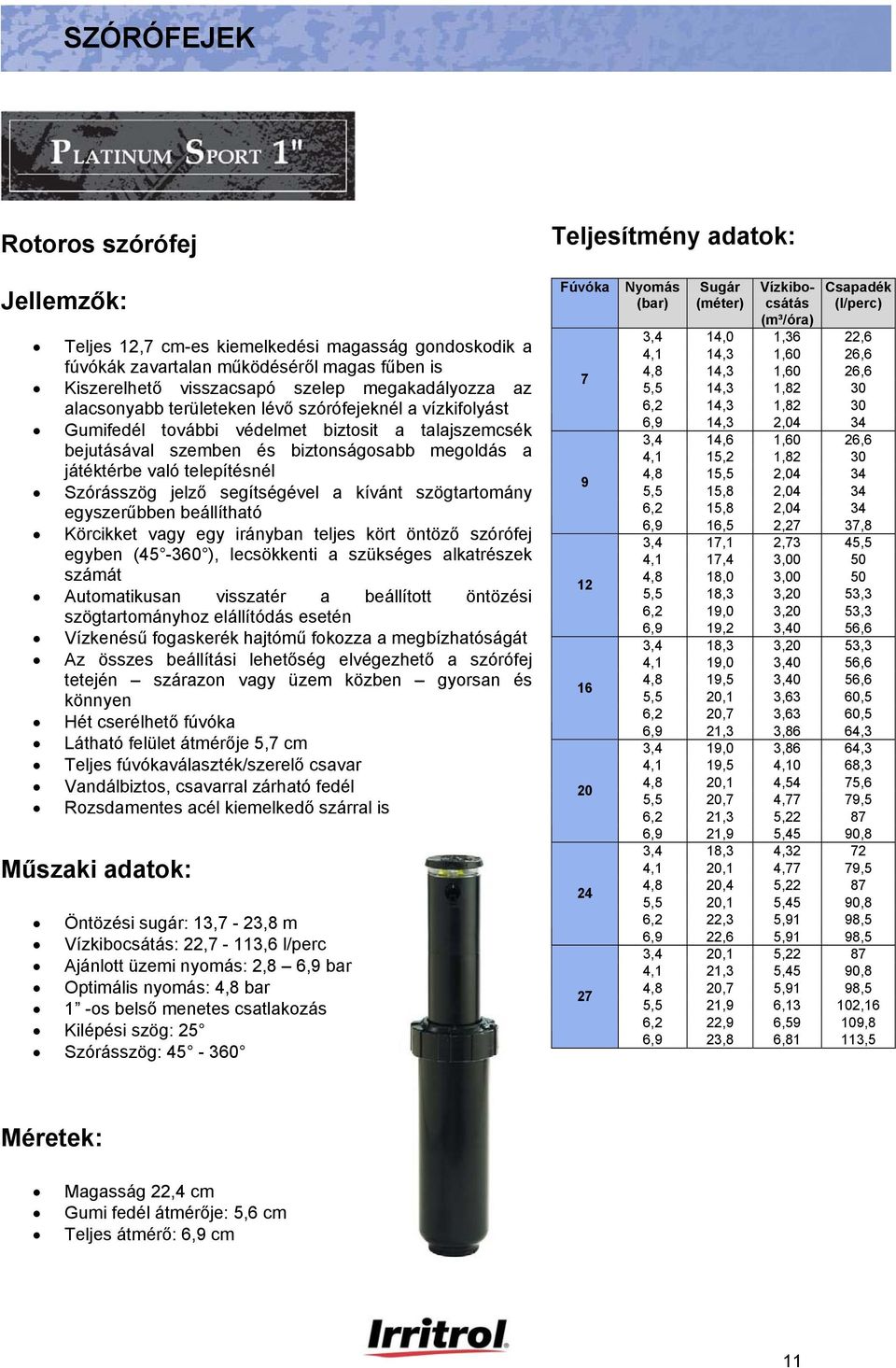

12 SZÓRÓFEJEK Rotoros szórófej Teljesítmény adatok: Teljes 12,7 cm-es kiemelkedési magasság gondoskodik a fúvókák zavartalan működéséről magas fűben is Kiszerelhető visszacsapó szelep megakadályozza az alacsonyabb területeken lévő szórófejeknél a vízkifolyást Gumifedél további védelmet biztosit a talajszemcsék bejutásával szemben és biztonságosabb megoldás a játéktérbe való telepítésnél Szórásszög jelző segítségével a kívánt szögtartomány egyszerűbben beállítható Körcikket vagy egy irányban teljes kört öntöző szórófej egyben ( ), lecsökkenti a szükséges alkatrészek számát Automatikusan visszatér a beállított öntözési szögtartományhoz elállítódás esetén Vízkenésű fogaskerék hajtómű fokozza a megbízhatóságát Az összes beállítási lehetőség elvégezhető a szórófej tetején szárazon vagy üzem közben gyorsan és könnyen Hét cserélhető fúvóka Látható felület átmérője 5,7 cm Teljes fúvókaválaszték/szerelő csavar Vandálbiztos, csavarral zárható fedél Rozsdamentes acél kiemelkedő szárral is Műszaki adatok: Öntözési sugár: 13,7-23,8 m : 22,7-113,6 l/perc Ajánlott üzemi nyomás: 2,8 6,9 bar Optimális nyomás: 4,8 bar 1 -os belső menetes csatlakozás Kilépési szög: 25 Szórásszög: Fúvóka Nyomás (bar) (m³/óra) Csapadék 3,4 14,0 1,36 22,6 4,1 14,3 1,60 26,6 4,8 14,3 1,60 26,6 5,5 14,3 1, ,2 14,3 1, ,9 14,3 2, ,4 14,6 1,60 26,6 4,1 15,2 1, ,8 15,5 2, ,5 15,8 2, ,2 15,8 2, ,9 16,5 2,27 37,8 3,4 17,1 2,73 45,5 4,1 17,4 3, ,8 18,0 3, ,5 18,3 3,20 53,3 6,2 19,0 3,20 53,3 6,9 19,2 3,40 56,6 3,4 18,3 3,20 53,3 4,1 19,0 3,40 56,6 4,8 19,5 3,40 56,6 5,5 20,1 3,63 60,5 6,2 20,7 3,63 60,5 6,9 21,3 3,86 64,3 3,4 19,0 3,86 64,3 4,1 19,5 4,10 68,3 4,8 20,1 4,54 75,6 5,5 20,7 4,77 79,5 6,2 21,3 5, ,9 21,9 5,45 90,8 3,4 18,3 4, ,1 20,1 4,77 79,5 4,8 20,4 5, ,5 20,1 5,45 90,8 6,2 22,3 5,91 98,5 6,9 22,6 5,91 98,5 3,4 20,1 5, ,1 21,3 5,45 90,8 4,8 20,7 5,91 98,5 5,5 21,9 6,13 102,16 6,2 22,9 6,59 109,8 6,9 23,8 6,81 113,5 Méretek: Magasság 22,4 cm Gumi fedél átmérője: 5,6 cm Teljes átmérő: 6,9 cm 11

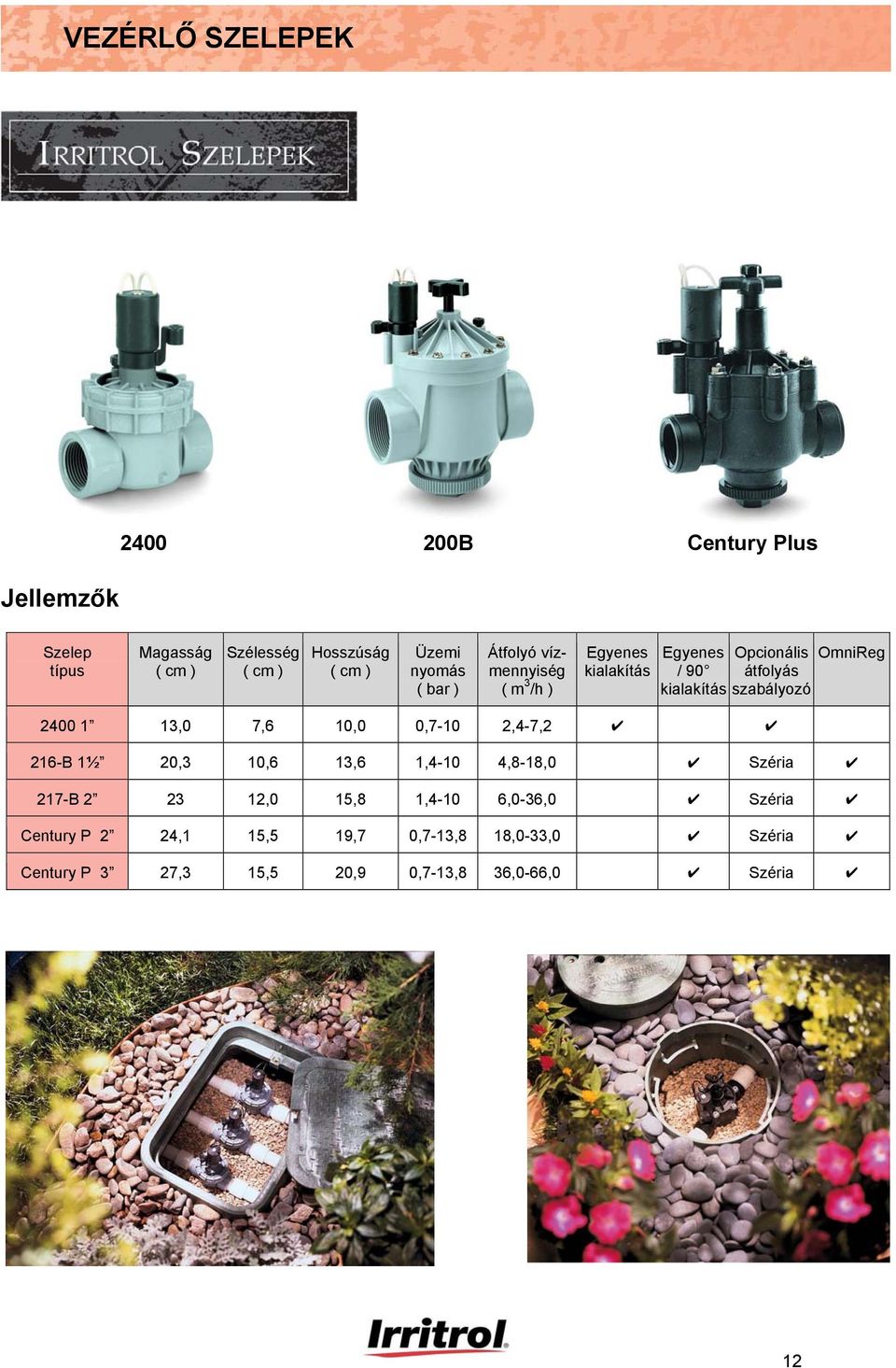

13 VEZÉRLŐ SZELEPEK Jellemzők B Century Plus Szelep típus Magasság ( cm ) Szélesség ( cm ) Hosszúság ( cm ) Üzemi nyomás ( bar ) Átfolyó vízmennyiség ( m 3 /h ) Egyenes kialakítás Egyenes / 90 kialakítás Opcionális OmniReg átfolyás szabályozó ,0 7,6 10,0 0,7-10 2,4-7,2 216-B 1½ 20,3 10,6 13,6 1,4-10 4,8-18,0 Széria 217-B ,0 15,8 1,4-10 6,0-36,0 Széria Century P 2 24,1 15,5 19,7 0,7-13,8 18,0-33,0 Széria Century P 3 27,3 15,5 20,9 0,7-13,8 36,0-66,0 Széria 12

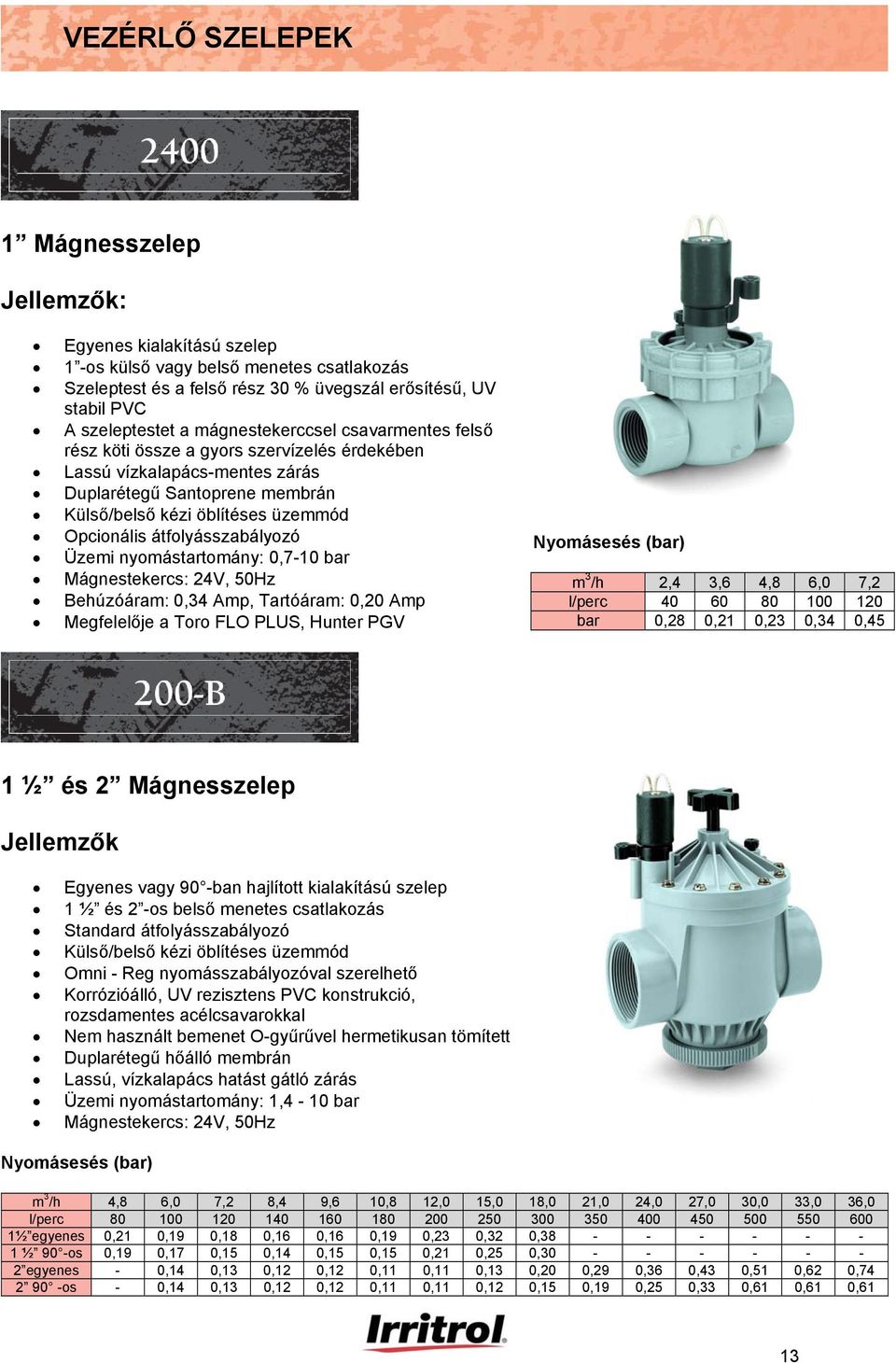

14 VEZÉRLŐ SZELEPEK 1 Mágnesszelep Egyenes kialakítású szelep 1 -os külső vagy belső menetes csatlakozás Szeleptest és a felső rész 30 % üvegszál erősítésű, UV stabil PVC A szeleptestet a mágnestekerccsel csavarmentes felső rész köti össze a gyors szervízelés érdekében Lassú vízkalapács-mentes zárás Duplarétegű Santoprene membrán Külső/belső kézi öblítéses üzemmód Opcionális átfolyásszabályozó Üzemi nyomástartomány: 0,7-10 bar Mágnestekercs: 24V, 50Hz Behúzóáram: 0,34 Amp, Tartóáram: 0,20 Amp Megfelelője a Toro FLO PLUS, Hunter PGV Nyomásesés (bar) m 3 /h 2,4 3,6 4,8 6,0 7,2 l/perc bar 0,28 0,21 0,23 0,34 0,45 1 ½ és 2 Mágnesszelep Jellemzők Egyenes vagy 90 -ban hajlított kialakítású szelep 1 ½ és 2 -os belső menetes csatlakozás Standard átfolyásszabályozó Külső/belső kézi öblítéses üzemmód Omni - Reg nyomásszabályozóval szerelhető Korrózióálló, UV rezisztens PVC konstrukció, rozsdamentes acélcsavarokkal Nem használt bemenet O-gyűrűvel hermetikusan tömített Duplarétegű hőálló membrán Lassú, vízkalapács hatást gátló zárás Üzemi nyomástartomány: 1,4-10 bar Mágnestekercs: 24V, 50Hz Nyomásesés (bar) m 3 /h 4,8 6,0 7,2 8,4 9,6 10,8 12,0 15,0 18,0 21,0 24,0 27,0 30,0 33,0 36,0 l/perc ½ egyenes 0,21 0,19 0,18 0,16 0,16 0,19 0,23 0,32 0, ½ 90 -os 0,19 0,17 0,15 0,14 0,15 0,15 0,21 0,25 0, egyenes - 0,14 0,13 0,12 0,12 0,11 0,11 0,13 0,20 0,29 0,36 0,43 0,51 0,62 0, os - 0,14 0,13 0,12 0,12 0,11 0,11 0,12 0,15 0,19 0,25 0,33 0,61 0,61 0,61 13

15 VEZÉRLŐ SZELEPEK 2 és 3 Mágnesszelep Egyenes vagy 90 -ban hajlított kialakítású szelep 2 vagy 3 -os belső menetes csatlakozás Átfolyásszabályozó bronz tengellyel Külső/belső kézi öblítéses üzemmód Omni-Reg nyomásszabályozóval szerelhető Szeleptest anyaga 30% üvegszállal erősített Nylon Felső részt rozsdamentes acélcsavarok rögzítik Nem használt bemenet O-gyűrűvel hermetikusan tömített Duplarétegű, megerősített membrán Lassú, vízkalapács hatást gátló zárás Üzemi nyomástartomány: 0,7-13,8 bar Mágnestekercs: 24V, 50Hz Behúzóáram: 0,34 Amp, Tartóáram: 0,20 Amp Megfelelője a Toro P220, Rainbird PEB, Hunter ICV szelepeknek Nyomásesés (bar) m 3 /h 18,0 21,0 24,0 27,0 30,0 33,0 36,0 39,0 42,0 45,0 48,0 51,0 54,0 57,0 60,0 63,0 l/perc egyenes 0,14 0,20 0,25 0,32 0,40 0, os 0,08 0,12 0,15 0,19 0,24 0,29 3 egyenes 0,18 0,20 0,23 0,28 0,32 0,36 0,41 0,47 0,52 0, os 0,14 0,16 0,19 0,22 0,26 0,30 0,34 0,38 0,43 0,49 Nyomásszabályozó Felszerelhető a 200-B és a Century Plus szelepekre Nyomásmérő nem szükséges, mivel az OmniRegről leolvasható az aktuális üzemi nyomás Kis helyen elfér, könnyen felszerelhető (két csavar rögzíti a mágnestekercs eredeti helyén) Üzem közben és szárazon is állítható Pontossága ± 0,2 bar 3,8 l/h átfolyástól üzemel Állandó nyomást tart fenn a mágnesszelep mögött 14

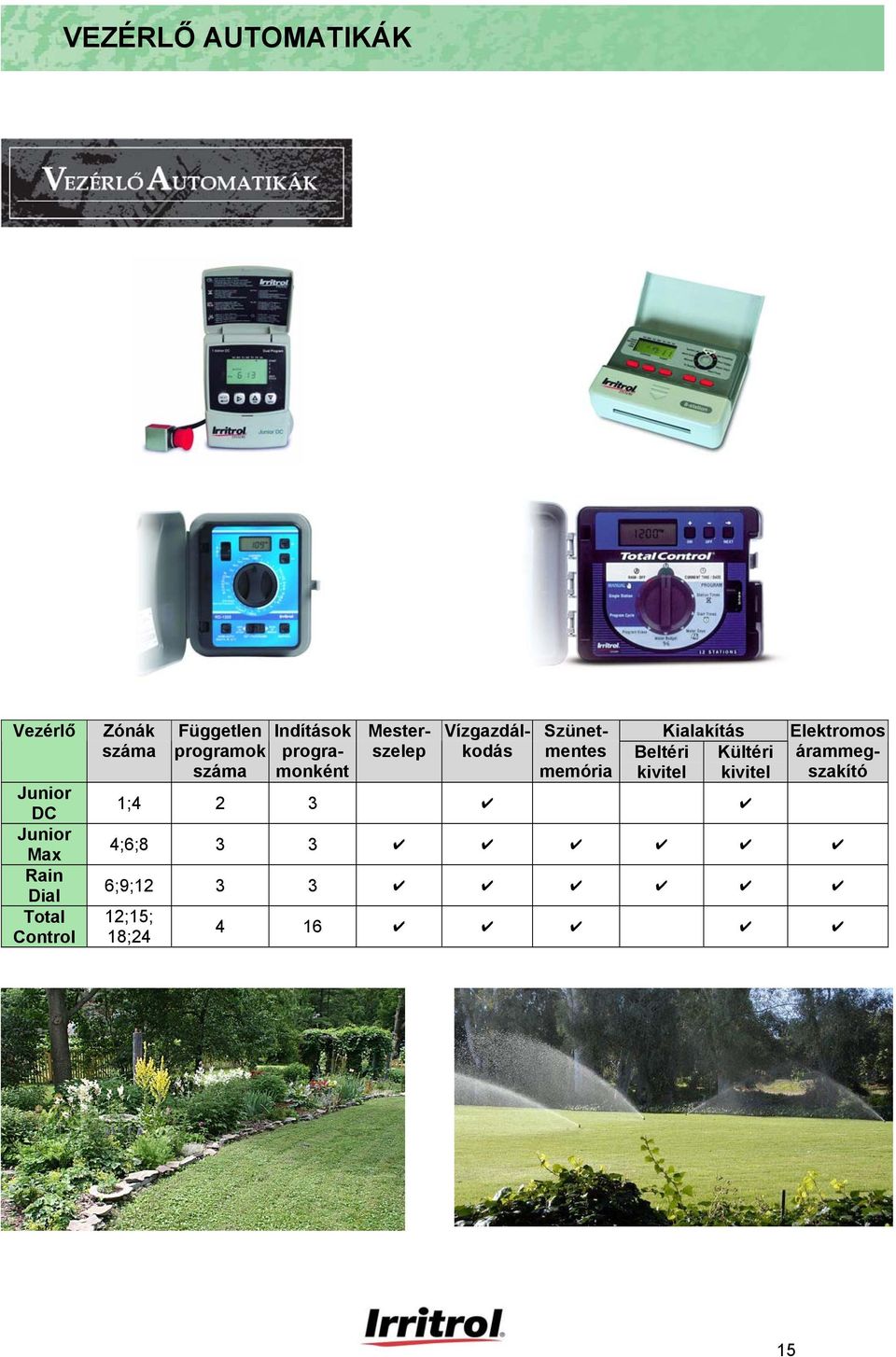

16 VEZÉRLŐ AUTOMATIKÁK Vezérlő Junior DC Junior Max Rain Dial Total Control Zónák száma Független programok száma Indítások programonként Mesterszelep Vízgazdálkodás Szünetmentes memória Beltéri kivitel Kialakítás Kültéri kivitel 1;4 2 3 Elektromos árammegszakító 4;6; ;9; ;15; 18;

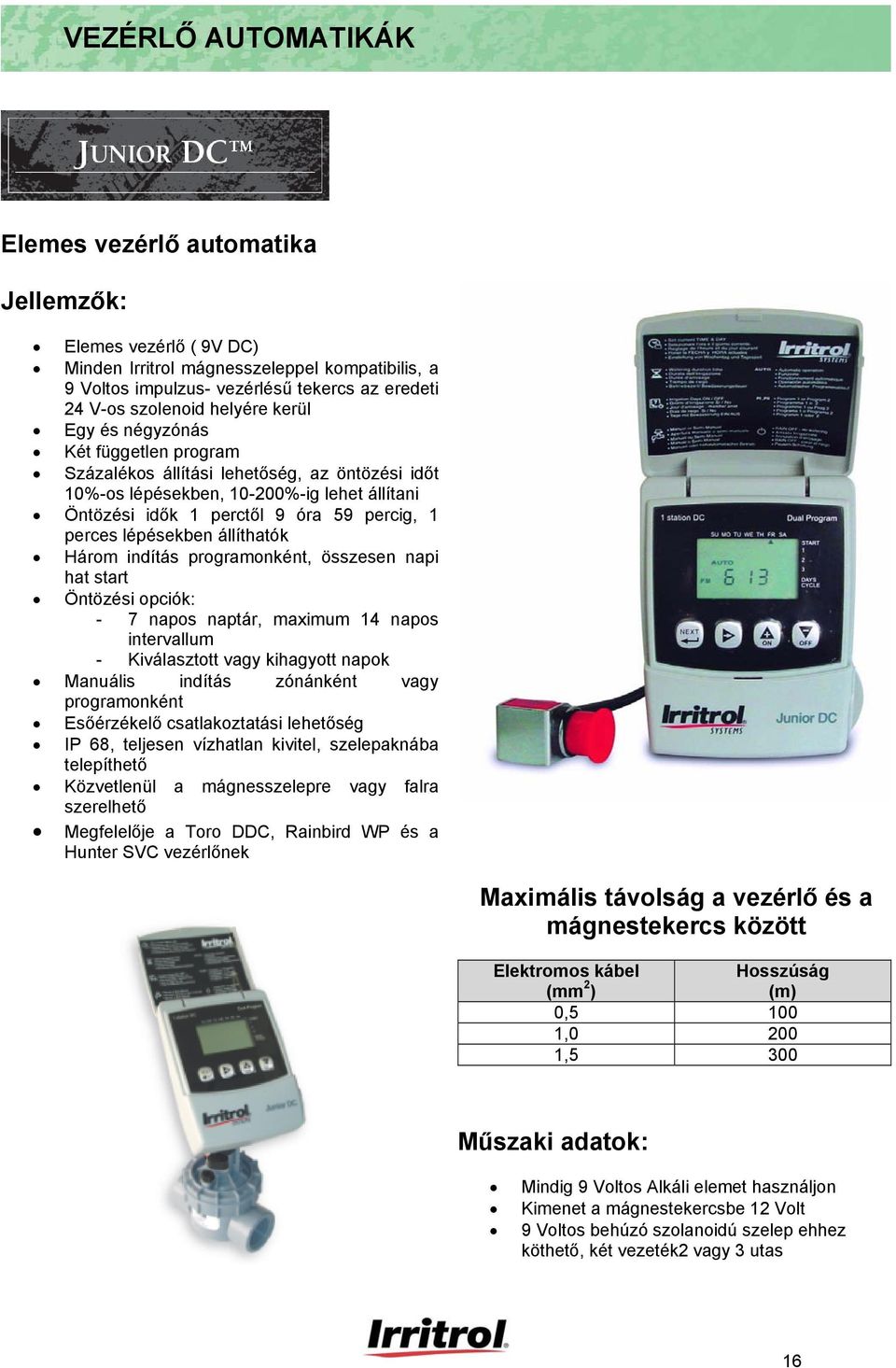

17 VEZÉRLŐ AUTOMATIKÁK Elemes vezérlő automatika Elemes vezérlő ( 9V DC) Minden Irritrol mágnesszeleppel kompatibilis, a 9 Voltos impulzus- vezérlésű tekercs az eredeti 24 V-os szolenoid helyére kerül Egy és négyzónás Két független program Százalékos állítási lehetőség, az öntözési időt 10%-os lépésekben, %-ig lehet állítani Öntözési idők 1 perctől 9 óra 59 percig, 1 perces lépésekben állíthatók Három indítás programonként, összesen napi hat start Öntözési opciók: - 7 napos naptár, maximum 14 napos intervallum - Kiválasztott vagy kihagyott napok Manuális indítás zónánként vagy programonként Esőérzékelő csatlakoztatási lehetőség IP 68, teljesen vízhatlan kivitel, szelepaknába telepíthető Közvetlenül a mágnesszelepre vagy falra szerelhető Megfelelője a Toro DDC, Rainbird WP és a Hunter SVC vezérlőnek Maximális távolság a vezérlő és a mágnestekercs között Elektromos kábel (mm 2 ) Hosszúság (m) 0, , ,5 300 Műszaki adatok: Mindig 9 Voltos Alkáli elemet használjon Kimenet a mágnestekercsbe 12 Volt 9 Voltos behúzó szolanoidú szelep ehhez köthető, két vezeték2 vagy 3 utas 16

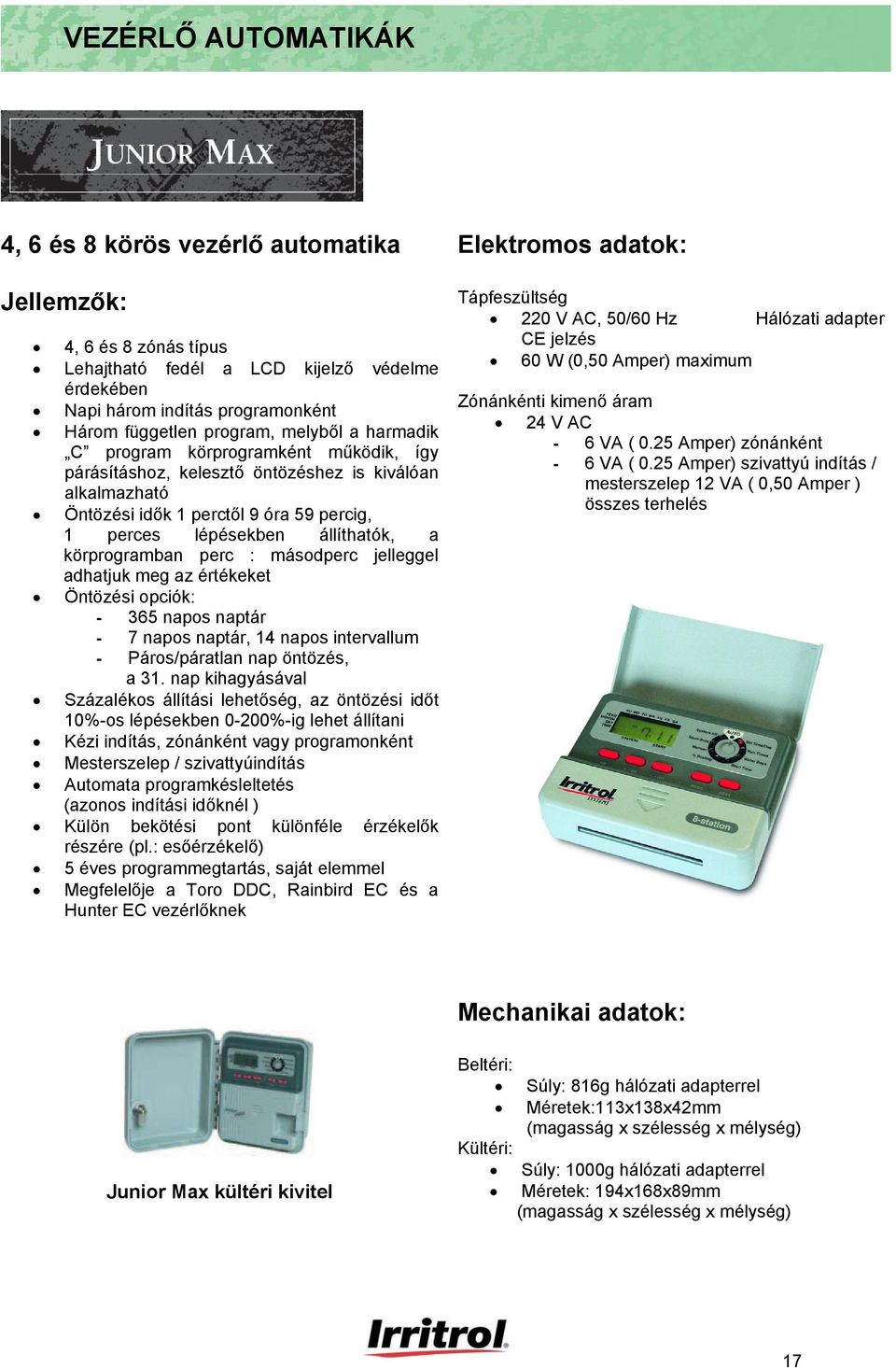

18 VEZÉRLŐ AUTOMATIKÁK 4, 6 és 8 körös vezérlő automatika 4, 6 és 8 zónás típus Lehajtható fedél a LCD kijelző védelme érdekében Napi három indítás programonként Három független program, melyből a harmadik C program körprogramként működik, így párásításhoz, kelesztő öntözéshez is kiválóan alkalmazható Öntözési idők 1 perctől 9 óra 59 percig, 1 perces lépésekben állíthatók, a körprogramban perc : másodperc jelleggel adhatjuk meg az értékeket Öntözési opciók: napos naptár - 7 napos naptár, 14 napos intervallum - Páros/páratlan nap öntözés, a 31. nap kihagyásával Százalékos állítási lehetőség, az öntözési időt 10%-os lépésekben 0-200%-ig lehet állítani Kézi indítás, zónánként vagy programonként Mesterszelep / szivattyúindítás Automata programkésleltetés (azonos indítási időknél ) Külön bekötési pont különféle érzékelők részére (pl.: esőérzékelő) 5 éves programmegtartás, saját elemmel Megfelelője a Toro DDC, Rainbird EC és a Hunter EC vezérlőknek Elektromos adatok: Tápfeszültség 220 V AC, 50/60 Hz Hálózati adapter CE jelzés 60 W (0,50 Amper) maximum Zónánkénti kimenő áram 24 V AC - 6 VA ( 0.25 Amper) zónánként - 6 VA ( 0.25 Amper) szivattyú indítás / mesterszelep 12 VA ( 0,50 Amper ) összes terhelés Mechanikai adatok: Junior Max kültéri kivitel Beltéri: Súly: 816g hálózati adapterrel Méretek:113x138x42mm (magasság x szélesség x mélység) Kültéri: Súly: 1000g hálózati adapterrel Méretek: 194x168x89mm (magasság x szélesség x mélység) 17

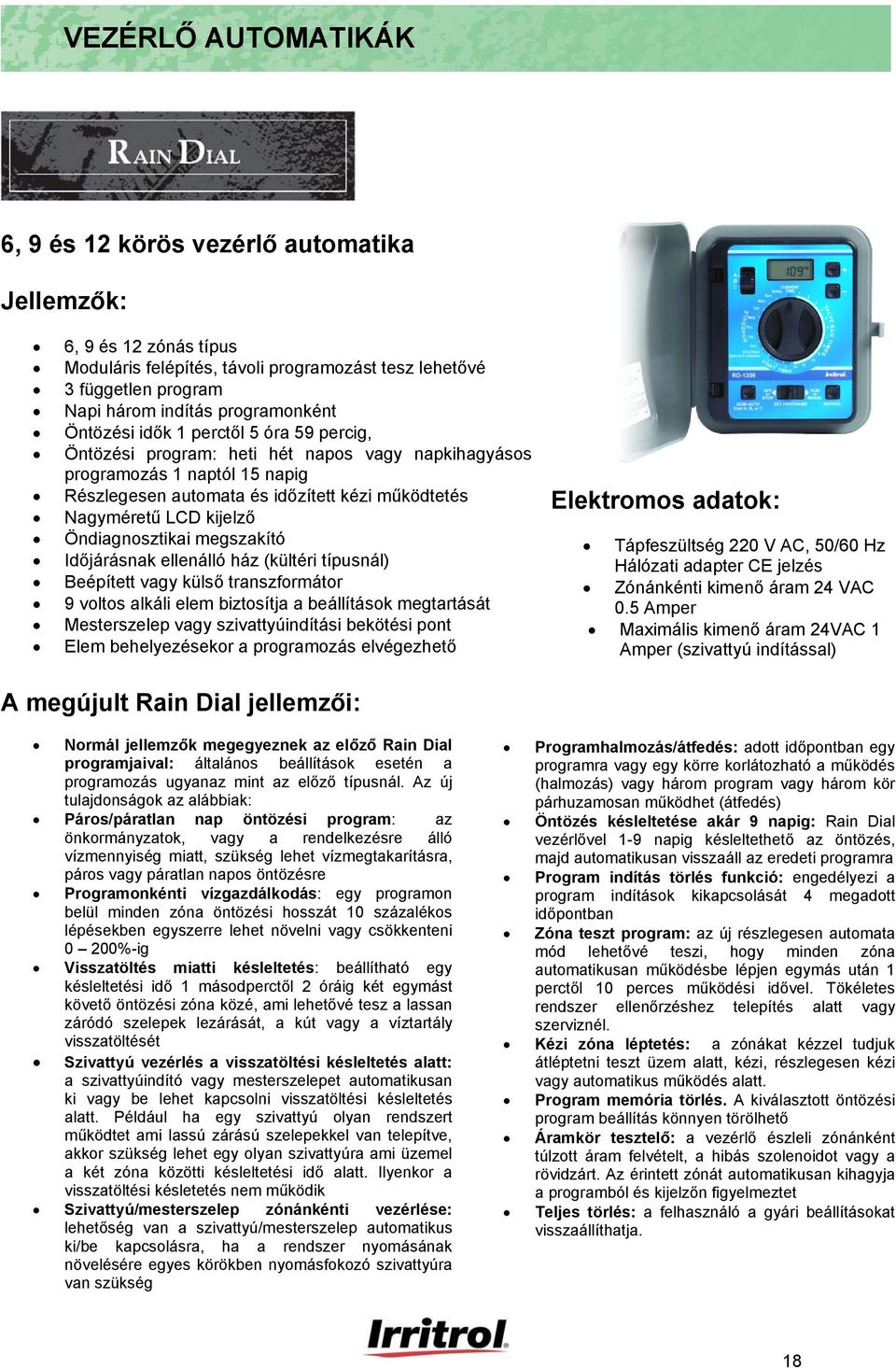

19 VEZÉRLŐ AUTOMATIKÁK 6, 9 és 12 körös vezérlő automatika 6, 9 és 12 zónás típus Moduláris felépítés, távoli programozást tesz lehetővé 3 független program Napi három indítás programonként Öntözési idők 1 perctől 5 óra 59 percig, Öntözési program: heti hét napos vagy napkihagyásos programozás 1 naptól 15 napig Részlegesen automata és időzített kézi működtetés Nagyméretű LCD kijelző Öndiagnosztikai megszakító Időjárásnak ellenálló ház (kültéri típusnál) Beépített vagy külső transzformátor 9 voltos alkáli elem biztosítja a beállítások megtartását Mesterszelep vagy szivattyúindítási bekötési pont Elem behelyezésekor a programozás elvégezhető Elektromos adatok: Tápfeszültség 220 V AC, 50/60 Hz Hálózati adapter CE jelzés Zónánkénti kimenő áram 24 VAC 0.5 Amper Maximális kimenő áram 24VAC 1 Amper (szivattyú indítással) A megújult Rain Dial jellemzői: Normál jellemzők megegyeznek az előző Rain Dial programjaival: általános beállítások esetén a programozás ugyanaz mint az előző típusnál. Az új tulajdonságok az alábbiak: Páros/páratlan nap öntözési program: az önkormányzatok, vagy a rendelkezésre álló vízmennyiség miatt, szükség lehet vízmegtakarításra, páros vagy páratlan napos öntözésre Programonkénti vízgazdálkodás: egy programon belül minden zóna öntözési hosszát 10 százalékos lépésekben egyszerre lehet növelni vagy csökkenteni 0 200%-ig Visszatöltés miatti késleltetés: beállítható egy késleltetési idő 1 másodperctől 2 óráig két egymást követő öntözési zóna közé, ami lehetővé tesz a lassan záródó szelepek lezárását, a kút vagy a víztartály visszatöltését Szivattyú vezérlés a visszatöltési késleltetés alatt: a szivattyúindító vagy mesterszelepet automatikusan ki vagy be lehet kapcsolni visszatöltési késleltetés alatt. Például ha egy szivattyú olyan rendszert működtet ami lassú zárású szelepekkel van telepítve, akkor szükség lehet egy olyan szivattyúra ami üzemel a két zóna közötti késleltetési idő alatt. Ilyenkor a visszatöltési késletetés nem működik Szivattyú/mesterszelep zónánkénti vezérlése: lehetőség van a szivattyú/mesterszelep automatikus ki/be kapcsolásra, ha a rendszer nyomásának növelésére egyes körökben nyomásfokozó szivattyúra van szükség Programhalmozás/átfedés: adott időpontban egy programra vagy egy körre korlátozható a működés (halmozás) vagy három program vagy három kör párhuzamosan működhet (átfedés) Öntözés késleltetése akár 9 napig: Rain Dial vezérlővel 1-9 napig késleltethető az öntözés, majd automatikusan visszaáll az eredeti programra Program indítás törlés funkció: engedélyezi a program indítások kikapcsolását 4 megadott időpontban Zóna teszt program: az új részlegesen automata mód lehetővé teszi, hogy minden zóna automatikusan működésbe lépjen egymás után 1 perctől 10 perces működési idővel. Tökéletes rendszer ellenőrzéshez telepítés alatt vagy szerviznél. Kézi zóna léptetés: a zónákat kézzel tudjuk átléptetni teszt üzem alatt, kézi, részlegesen kézi vagy automatikus működés alatt. Program memória törlés. A kiválasztott öntözési program beállítás könnyen törölhető Áramkör tesztelő: a vezérlő észleli zónánként túlzott áram felvételt, a hibás szolenoidot vagy a rövidzárt. Az érintett zónát automatikusan kihagyja a programból és kijelzőn figyelmeztet Teljes törlés: a felhasználó a gyári beállításokat visszaállíthatja. 18

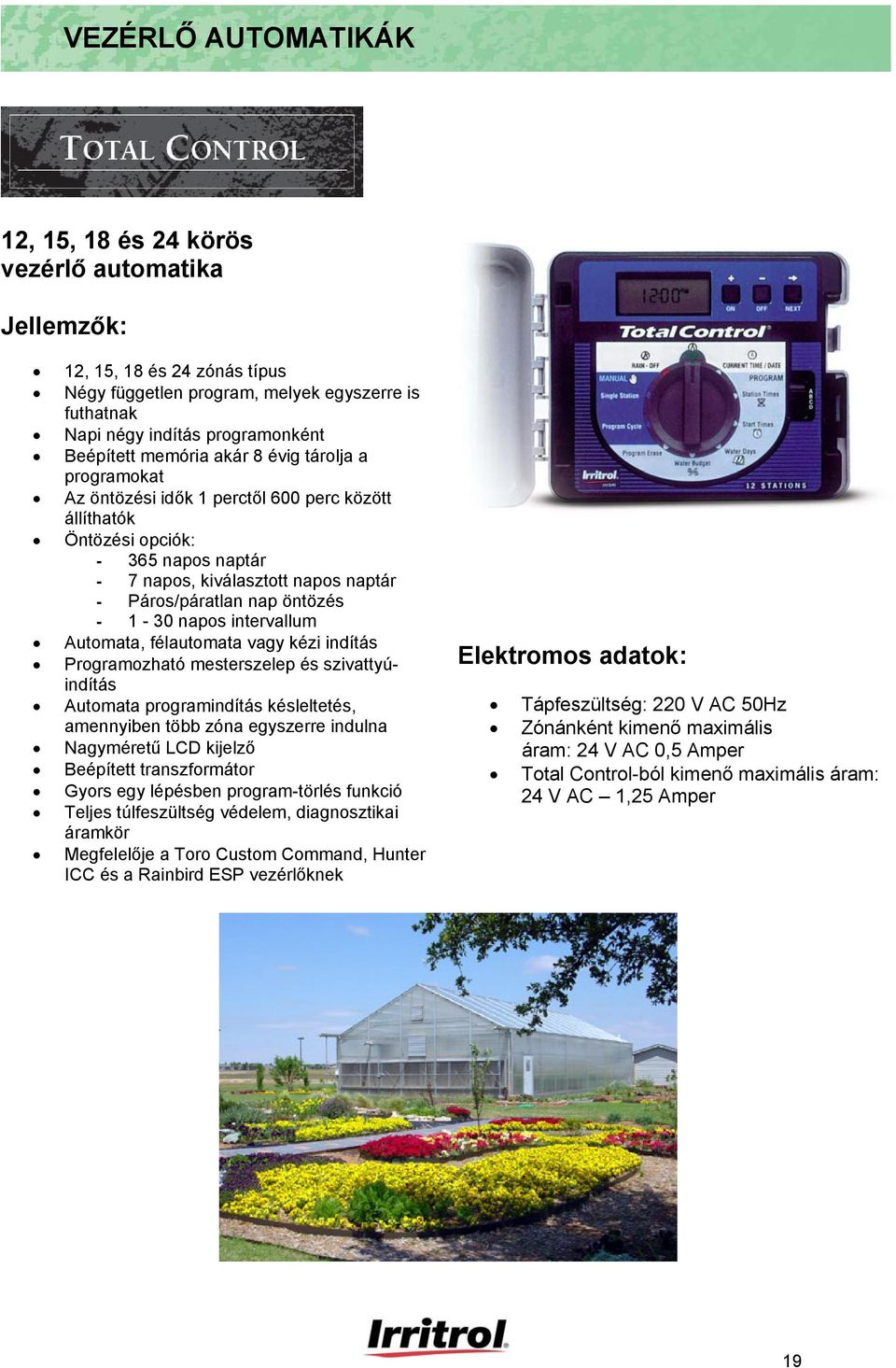

20 VEZÉRLŐ AUTOMATIKÁK 12, 15, 18 és 24 körös vezérlő automatika 12, 15, 18 és 24 zónás típus Négy független program, melyek egyszerre is futhatnak Napi négy indítás programonként Beépített memória akár 8 évig tárolja a programokat Az öntözési idők 1 perctől 600 perc között állíthatók Öntözési opciók: napos naptár - 7 napos, kiválasztott napos naptár - Páros/páratlan nap öntözés napos intervallum Automata, félautomata vagy kézi indítás Programozható mesterszelep és szivattyúindítás Automata programindítás késleltetés, amennyiben több zóna egyszerre indulna Nagyméretű LCD kijelző Beépített transzformátor Gyors egy lépésben program-törlés funkció Teljes túlfeszültség védelem, diagnosztikai áramkör Megfelelője a Toro Custom Command, Hunter ICC és a Rainbird ESP vezérlőknek Elektromos adatok: Tápfeszültség: 220 V AC 50Hz Zónánként kimenő maximális áram: 24 V AC 0,5 Amper Total Control-ból kimenő maximális áram: 24 V AC 1,25 Amper 19

21 VEZÉRLŐ AUTOMATIKÁK RS500 - Vezetékes esőérzékelő Állítható kikapcsolási pontok a 3 25 mm csapadéktartományban Gyakorlatilag az összes, öntözés vezérlővel kompatibilis 7,6 m-es fehér UV stabil kábel rugalmas felszerelési lehetőségeket nyújt Szenzor típusa: Szabványos higroszkopikus lemezek RS 500 RS1000/RSF1000 Vezeték nélküli érzékelők Állítható kikapcsolási pontok a 3 25 mm csapadéktartományban Digitális fagyérzékelő nagyon pontos, 5 C-os aktiválási ponttal Szinte az összes 24VAC öntözés vezérlővel kompatibilis Hatótávolsága 90 méter látótávolságban Felszerelése nem igényel speciális eszközöket Térerő kijelző biztosítja a helyes beszerelést és a tökéletes kapcsolatot Az érzékelő automatikusan visszakapcsol a következő aktiválódásnál Csúsztatható/rápattintható fedél védi a vevőkészüléket Elemek átlagos élettartama 5 év (2db 3 V-os CR2032 elem) Működési hőmérséklettartomány: - 29 C és 49 C között Ház anyaga: UV stabil polimer Vevő áramellátása: VAC 100 ma Alaphelyzetben zárt vagy alaphelyzetben nyitott 3A/ 24 V váltóáramnál RS1000 RSF

22 MIKROSZÓRÓK Állítható mikroszóró leszúrótüskével Egyszerűen telepíthető Állítható magasságú merev kiemelő a szabályozható egy mini csap segítségével Sugaras kialakítású Virágágyások, sziklakertek, veteményesek öntözéséhez 90, 180 és os öntözés Műszaki leírás: Üzemi nyomástartomány: 0,5-2,5 bar a maximum 53 l/h távolsága maximum 2.9 méter Fúvókák tulajdonságai, teljesen nyitott csap mellett Nyomás l/h 360 (m) 180 (m) 90 (m) bar 0,5 22 1,25 1,70 1,70 1,0 32 1,55 1,80 1,80 1,5 40 1,75 2,05 2,05 2,0 47 1,90 2,45 2,45 2,5 53 1,95 2,90 2,90 21
