1 Térinformatika tanszék * Keresztmetszet Nyugat-Magyarországi Egyetem, Geoinformatikai Főiskolai Kar, Székesfehérvár. TÉRINFORMATIKAI FEJLESZTÉS A BALATONFŰZFŐI TŰZOLTÓSÁGNÁL Ősz Ferenc ESRI Magyarország Kft. ÖSSZEFOGLALÁS A Balatonfűzfőn megvalósított Tűzoltósági Térinformatikai Rendszerfejlesztésnek célja az volt, hogy a szakemberek kezébe egyedi igényeiknek megfelelő informatikai támogatást adjon az ESRI Magyarország fejlesztőcsapata, továbbá Balatonfűzfőn kialakított rendszer minimális testreszabásával más tűzoltóságoknál is alkalmazásra kerülhessen. A fejlesztés szabványos térinformatikai szoftverekkel történt, a speciális igények figyelembevételével, többszintű felhasználáshoz. ABSTRACT The paper is dealing with the development of an operative GIS for the fire station in town Balatonfűzfő. The system is based on commercial GIS software products and with small modification can be applicable at different sites. 1 A rendszerfejlesztés kezdeti lépései Már az informatikai rendszerek fejlesztésének kialakulásának kezdeti szakaszában felismerték, hogy az objektumok megtalálásának egyértelmű azonosításának bonyolult problémájára megoldást jelenthet a területhez, földrajzi helyhez kötés. A változó világban ugyanis a legstabilabb támpontok egyikének az objektumok területi elhelyezkedésének koordinátái tekinthetők. Sokáig gondot okozott azonban a terület, a tér kezelhető informatikai ábrázolása. A hagyományos (alapvetően karakteres) adatbázisokra épülő rendszerek szolgáltatásai ma már hatékonyan kibővíthetők grafikus adatbázisokkal és adatszolgáltatásokkal. A grafikus rendszerek a hagyományos rendszerek szerves kiegészítői. A technológiai sajátosságokat tekintve a térinformatikai rendszerek szorosan köthetők a hagyományos adatbázisokhoz.

2 A Balatonfűzfő Város Hivatásos Önkormányzati Tűzoltóságánál (továbbiakban HÖT) már meglévő igénnyel találkozott az ESRI Magyarország Tűzoltósági Térinformatikai Rendszer (továbbiakban TTR) fejlesztési ajánlata. Az együttműködés sikerére jellemző, hogy már a tervezés kezdeteitől aktívan vettek részt a közös munkában a tűzoltóparancsnok Papp József és munkatársai Muhari Ferenc, Kovács István, Csontos György, Schofhauser Balázs valamint a Fókusz Geodézia munkatársai Gaál Róbert, és Gaál Szabolcs. A tűzoltók a különböző szakkiállításokon, konferenciákon szerzett tapasztalataik, valamint más tűzoltóságokon használt megoldások megismeréséből szerzett ismereteikkel és szakmai elképzelésükkel járultak hozzá a közös cél megvalósításához. A feladathoz projektterv készült, amiben meghatározásra kerültek a fejlesztés időbeli és pénzügyi paraméterei. A rendszertervet az ESRI munkatársai készítették, jóváhagyását követően pedig a programozási feladatokat is ők látták el. 1.1 A HÖT FŐBB PARAMÉTEREI 237 négyzetkilométeres működési terület 9 település mintegy állandó lakos a bevetési területen található több veszélyes üzem. 1. ábra. Balatonfűzfő Város Hivatásos Önkormányzati Tűzoltóságának épülete 2

3 1.2 FEJLESZTŐI KÖRNYEZET A választás nem egyedileg fejlesztett, vagy kis példányszámú programra esett, hanem egy nemzetközileg is elismert térinformatikai alapszoftverre, több okból: A választott piacvezető térinformatikai technológia kiforrott, sokrétű felhasználású, így a tűzoltók továbbképzésével további, a tervezett fejlesztésen túlmutató feladat oldható meg már az alapszoftverrel is. Az egységes technikai környezet nem csak irodai alkalmazást, de terepi, és fedélzeti mobil megoldást is kínál. Alkalmas hálózatos, Intranetes/Internetes környezetben távoli adatbázisok elérésére. Többszintű térképi adatbázis összekapcsolását teszi lehetővé. A működési területen lévő települések egyre nagyobb hányadánál áll rendelkezésre digitális kataszteri térkép, de a rendszer a hagyományos papírtérképeket is kezeli a szkennelésüket és koordináta rendszerbe illesztésüket követően, vagy légifelvételek megjelenítésére is alkalmas. Használható a könnyen beszerezhető, teljes működési területet lefedő postacímekkel rendelkező digitális térképek, valamint a megyei katasztrófavédelmi irodákban rendelkezésre álló digitális térképek kezelésére is. A fejlesztés során olyan megoldás kialakítása volt a cél, ami a speciális igényeknek teljes mértékben megfelel a tűzoltók, elvárásait kielégíti. A cél megvalósítása során a tűzoltósági műszaki kollégák határozott elképzelései hatékonnyá tették a fejlesztő céggel végzett közös munkát. Eredményül egy olyan általánosan használható tűzoltósági térinformatikai alkalmazás állt elő, ami méltán számíthat más tűzoltóságok érdeklődésére is. 3

4 2. ábra. Híradóközpont Példaként említhető a káreset-felvételi alrendszer, amelynek fejlesztése során fontos szempont volt, hogy a káreset-felvételi lapokat digitálisan rögzítsék úgy, hogy a híradóközpontos képes legyen a káreset-felvételi lap számítógépes kitöltésére, nyomtatására a riasztási időn belül. A vonuló egység(ek) rendelkezésére álljon a káreset felvételi lap tartalmán túl térkép a helyszínről, valamint információk a közeli tűzcsapokról. A digitálisan rögzített adatlapokat a műszakisok statisztikailag elemezik, a káresetek helyszínei tematikus térképen megjeleníthetők. 4

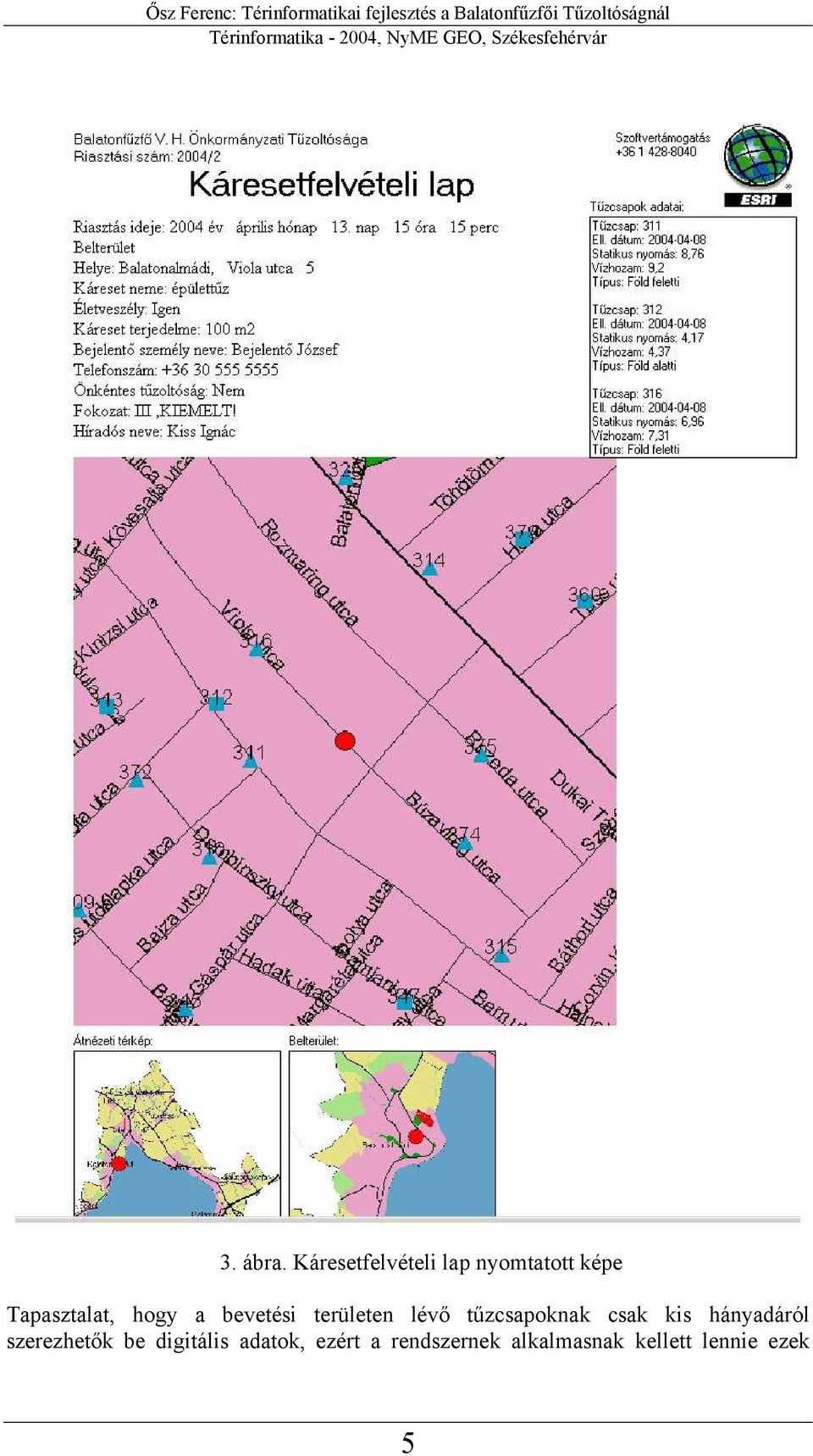

5 3. ábra. Káresetfelvételi lap nyomtatott képe Tapasztalat, hogy a bevetési területen lévő tűzcsapoknak csak kis hányadáról szerezhetők be digitális adatok, ezért a rendszernek alkalmasnak kellett lennie ezek 5

6 digitális rögzítésére, a tűzoltók számára fontos alapadatok felvételére, mind irodai, mind terepi környezetben. További fontos követelmény volt, hogy a működési területen található tűzcsapok a terepen is felkereshetők legyenek, digitális térkép, valamint GPS támogatással. Adataik így már a terepen módosíthatóvá-, frissíthetővé válnak. 4. ábra. Káresethez vonuló tűzoltóraj A rendszer bevezetésének tapasztalatai alapján várhatóan sikeresen üzemeltetetik, mivel tűzoltóságon informatikailag jól képzett munkatársak dolgoznak, akik képesek a rendszer bevezetését követően, azt megfelelő módon üzemeltetni, adataikat menteni-, karbantartani. A sikeres bevezetéshez hozzájárul, hogy a híradó-ügyeletesek több számítógéppel támogatott alkalmazást is használtak már, mint például a veszélyes anyagok kezelése, automata tűzjelzők fogadása. A pozitív fogadtatást nagymértékben segítette, hogy a rendszer bevezetése során minden híradós lehetőséget kapott az új térinformatikai alkalmazás alapos megismerésére. A rendszer használata kapcsán a híradósok körében további igény merült fel számítógépes alapismereteik elmélyítése iránt. A tűzoltóság lehetőséget biztosít kollégáinak általános számítógépes alaptanfolyam elvégzésére, mivel célja, hogy technikai tudásukat bővítse, további korszerű informatikai technikák, befogadására felkészítse őket. Az adatelemző, tűzcsapkezelő térinformatikai alkalmazással kapcsolatba kerülő műszaki munkatársak részére, már a közös fejlesztés megkezdésekor, térinformatikai 6

7 alapismeretek megszerzésére adtak lehetőséget, de további speciális ismeretek elsajátítására is adnak támogatást. Az oktatás, munkatársaiknak szakmai továbbképzése kiemelt szerepet kap a tűzoltó-parancsnokság rövid, és középtávú informatikai terveiben. 2 A tűzoltósági térinformatikai rendszer felépítése Tekintettel arra, hogy a tűzoltó tevékenység konkrét fizikai környezetben, területen folyik, az információs rendszer működésének alapjául szolgáló adatbázishoz elvégezhető, és hosszútávon elengedhetetlen a helyzetleíró szöveges és táblázatos adatok és térképi adatok összekapcsolása. 5. ábra. ArcGIS ArcMap tűzcsap adatkarbantartó A térinformatikai fejlesztéseknél meghatározó a digitális térképalap, megteremtése nélkülözhetetlen feltétele az információs rendszerek korszerűsítésének. Erre az alapra kell kidolgozni, ehhez kell hozzákapcsolni a térképek leíró adatbázisait, illetve a térképhez kötődő alkalmazások adatbázisait. A TTR megoldást ad a tűzmegelőzési tervezési és elemzési feladatok informatikai támogatására, és a későbbi bővítés során a HÖT teljes térinformatikai támogatására. 6. ábra. Jogosultságkezelő 7

8 A rendszer hatékony és gyors üzemeltetéshez szükséges, könnyen átlátható, egységes felhasználói felületet biztosít: A rendszeradminisztrációhoz Az adatbevitelhez, adatszerkesztéshez A vizualizáláshoz, rajzoláshoz, nyomtatáshoz Adatelemzéshez, információ-előállításhoz, az alkalmazói rendszer alatt az alapszoftverek által biztosított elemi funkcionalitás eléréséhez. 7. ábra. ArcGIS ArcMap helyrajzi szám kereső A TTR önálló rendszer, jelenleg külső rendszerek közvetlenül nem kapcsolódnak hozzá, teljes kiépítésében a komplex tűzoltó tevékenységet támogatja a térinformatikában rejlő lehetőségekkel. Adatbázisát képezik a térképi és kapcsolódó leíróadatok, valamint az archivált korábbi adatok. A rendszer kiépítése három alrendszer fejlesztésével kezdődött: Káreset felvételi alrendszer Tűzmegelőzési tervező-, elemző alrendszer Tűzcsapadatbázis terepi adatkarbantartó alrendszer 2.1 KÁRESET FELVÉTELI ALRENDSZER 8. ábra. Káresetfelvételi alkalmazás a híradóközpontban 8

9 A híradóközpont munkáját segíti, a kárfelvételi adatlap számítógéppel történő kitöltésével, archiválásával, valamint a riasztási helyszínek cím alapú azonosításával, térképezésével. Az alrendszer kialakítása MapObjects (szabványos ESRI térinformatikai fejlesztő környezet) szoftverrel készült, térinformatikai tudása ennek megfelelően csak a konkrét feladatra méretezett. Az adatok mentése az adatfelvétel után, a riasztás regisztrálással egyidejűleg történik, a mentett adatok nem módosíthatóak a híradóközpontos felhasználói felületről. 9. ábra. Káreset helyének részletes térképe Az alrendszerben megvalósításra került: a káreset felvételi lap kitöltése, adatbázisban tárolása, nyomtatása másfél percen belül káreset helyének megjelenítése térképen, legközelebbi tűzcsapokkal és adataikkal valódi riasztáson kívül gyakorlatozási lehetőség rendszer folyamatos üzemelése közben híradósváltás vonuló egységek rádiós támogatásához a térképen távolságmérési lehetőség (pl. milyen távolságban van a legközelebbi tűzcsap) 9

10 Térinformatika tanszék * Keresztmetszet Nyugat-Magyarországi Egyetem, Geoinformatikai Főiskolai Kar, Székesfehérvár. 2.2 TŰZMEGELŐZÉSI TERVEZŐ-, ELEMZŐ ALRENDSZER 10. ábra. Tűzmegelőzési tervező-, elemző alkalmazás ArcGIS szoftverhez A tűzoltósági tervező és elemző az ESRI ArcGIS ArcView 8.3 térinformatikai keretszoftver képességével rendelkező munkahely. Komplex elemzések, és az alapszoftver tudásának megfelelő szerkesztések hajthatóak végre a munkahelyről, így a tűzoltóság informatikai rendszerében megjelenő általános (nem csak előre definiált feladatot ellátó) térinformatikai kliensnek is nevezhető. 11. ábra. ArcGIS ArcMap alkalmazásban kataszteri térkép megjelenítése Megvalósított alrendszer feladatok: a szakhatósági munka tervezési-, ellenőrzési folyamatban térinformatikai megjelenítéssel a döntések támogatása terv és tényadatok összevetése a külső szervezetektől kapott adatok megjelenítése, (pl. önkormányzati, közműszolgáltatói adatok) káreset felvételi lapok lekérdezése, megjelenítése

11 tűzcsap adatbázis lekérdezése, szerkesztése helyrajzi számok, postacímek keresése a működési területen területmérés 2.3 TŰZCSAPADATBÁZIS TEREPI ADATKARBANTARTÓ ALRENDSZER Feladata, hogy a TTR tűzcsapadatbázisa terepi környezetben is használható legyen. Kialakításakor következő szempontok kerültek előtérbe: Egyszerű, magyarnyelvű kezelői felület az adatkarbantartáshoz A központi adatbázissal megegyező adatformátum, konverziók nélküli adatcsere Egyéb térinformatikai adatok megjelenítése, terepi felvételezésének lehetősége 12. ábra. Tűzcsapadatok ellenőrzése irodai környezetben Az alrendszer GPS, mobilszámítógép, valamint a feladathoz optimalizált, terepi munkához fejlesztett térinformatikai alapszoftverből áll. 11

12 13. ábra. Tűzcsapadatok ellenőrzése terepi környezetben A kiemelt, tűzcsap adat-karbantartási feladatokon túl a munkatársaknak lehetősége van, hogy az alrendszer alapját szolgáltató ArcPAD 6.x szoftverrel egyéb helyspecifikus adatokat is rögzítsenek, pl. szabadtéri gáztartályok, amelyeknek rendszerbe integrálását követően megjelennek akár a vonulási térképeken is. 12

13 14. ábra. Gáztartály helyszínelése terepi környezetben Egyéb rendszerekből történő adatátvételhez garanciát ad a tény, hogy a TTR minden alrendszere mögött szabványos, nagypéldányszámban értékesített térinformatikai alapprogramok állnak. Az alrendszerekben specializált feladatmegoldásokon túl, lehetősége van a tűzoltóknak más rendszerekből érkező térképi adatok fogadására, pl. CAD szoftverekkel készített térképek, épületalaprajzok megjelenítése. Az ArcGIS ArcView 8.3 szoftverükkel (a Tűzmegelőzési tervező-, elemző alrendszerük alapja) lehetőségük van Interneten keresztül nemzetközi-, hazai térinformatikai adatszerverekhez közvetlen csatlakozásra is, de a jelenlegi helyzetben elsődleges cél, hogy fogadni tudják a Megyei-, Országos Katasztrófavédelmi Igazgatóságok rendszereiből érkező térinformatikai jellegű adatokat, illetve a működési területükön található önkormányzatok rendelkezésére álló, részükre átadott digitális térképi adatait. A tűzoltó szakágat érintő térinformatikai fejlesztési irányokat figyelembe véve feltételezhető, hogy a HÖT által választott technológia közép és hosszú távon is hozzájárul szakmai feladataik hatékony támogatásához, és lehetőséget ad a rendszerük skálázott, költséghatékony továbbfejlesztésére is. Irodalom 1. Ősz F.: Balatonfűzfő Város Hivatásos Önkormányzati Tűzoltóságánál végrehatandó térinformatikai rendszerfejlesztés projektterve, 2003 ESRI Magyarország Kft. Budapest 13

14 2. Ősz F. Fatsar Á.: TTR rendszerterv, 2003 ESRI Magyarország Kft. Budapest 3. Ősz F. Papp J.: Tűzoltósági szakmai feladatok térinformatikai támogatással, 2004 Florian Press 13. évfolyam 5,6,7. szám, Budapest CÍM Ősz Ferenc ESRI Magyarország Kft Bakonysárkány Jókai u. 42. Tel CONTACTS Ferenc Osz ESRI Hungary Ltd. Jokai u. 42 Bakonysarkany HUNGARY Tel SZAKMAI ÉLETRAJZ BIOGRAPHICAL NOTES Földrendező mérnöki diplomaszerzést követően az NyME GEO főiskolai karon ismerkedtem meg a térinformatikával. Másoddiplomás képzésen térinformatikus szakmérnöki diplomát szereztem az UNIGIS nemzetközi oktatási programon. Többéves munkám során a Térinformatika tanszék munkatársaként alkalmam nyílt mélyebb ismereteket szerezni a szakmáról. Tanszéki mérnökként részvételi lehetőségem nyílt több hazai-, és nemzetközi projektben, ismereteket szereztem multimédiás fejlesztésben SDiLA TEMPUS projekt ben az ESRI Magyarország Kft. ajánlott projektvezető státust, ahol több megbízásos-, és belső fejlesztési feladatban vettem részt. Első megbízásaim egyike volt a Környezetvédelmi Minisztériumnak (2001) történő rendszerfejlesztés koordinálása, a VIKÁR (Vízminőségi Veszélyhelyzetet Kezelő Komplett Térinformatikai Rendszer) kialakítása során. Néhány további projektemben a TelepülésGondok térinformatikai alkalmazás kis önkormányzatoknak, az IN-TER (Integrált Temető Nyilvántartó Rendszer) valamint az ismertetett TTR kialakításában a projektek teljes folyamatát koordináltam, illetve a rendszerek tervezésében is aktívan vettem részt ben vidékre költöztem családommal, és jelenleg is az ESRI Magyarország Kft Nyugatmagyarországi regionális képviseletét látom el. 14
