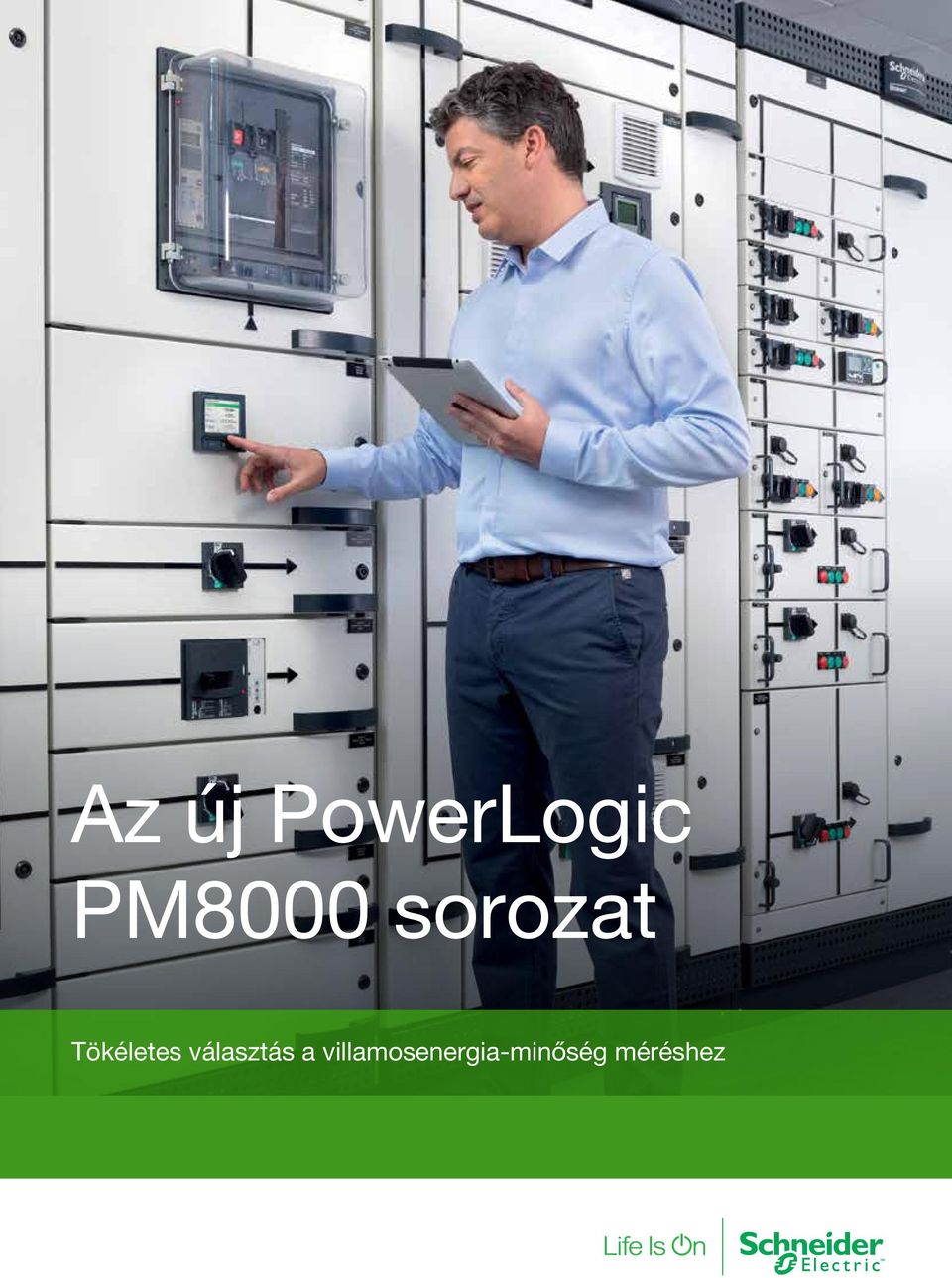

1 Az új PowerLogic PM8000 sorozat Tökéletes választás a villamosenergia-minőség méréshez

2

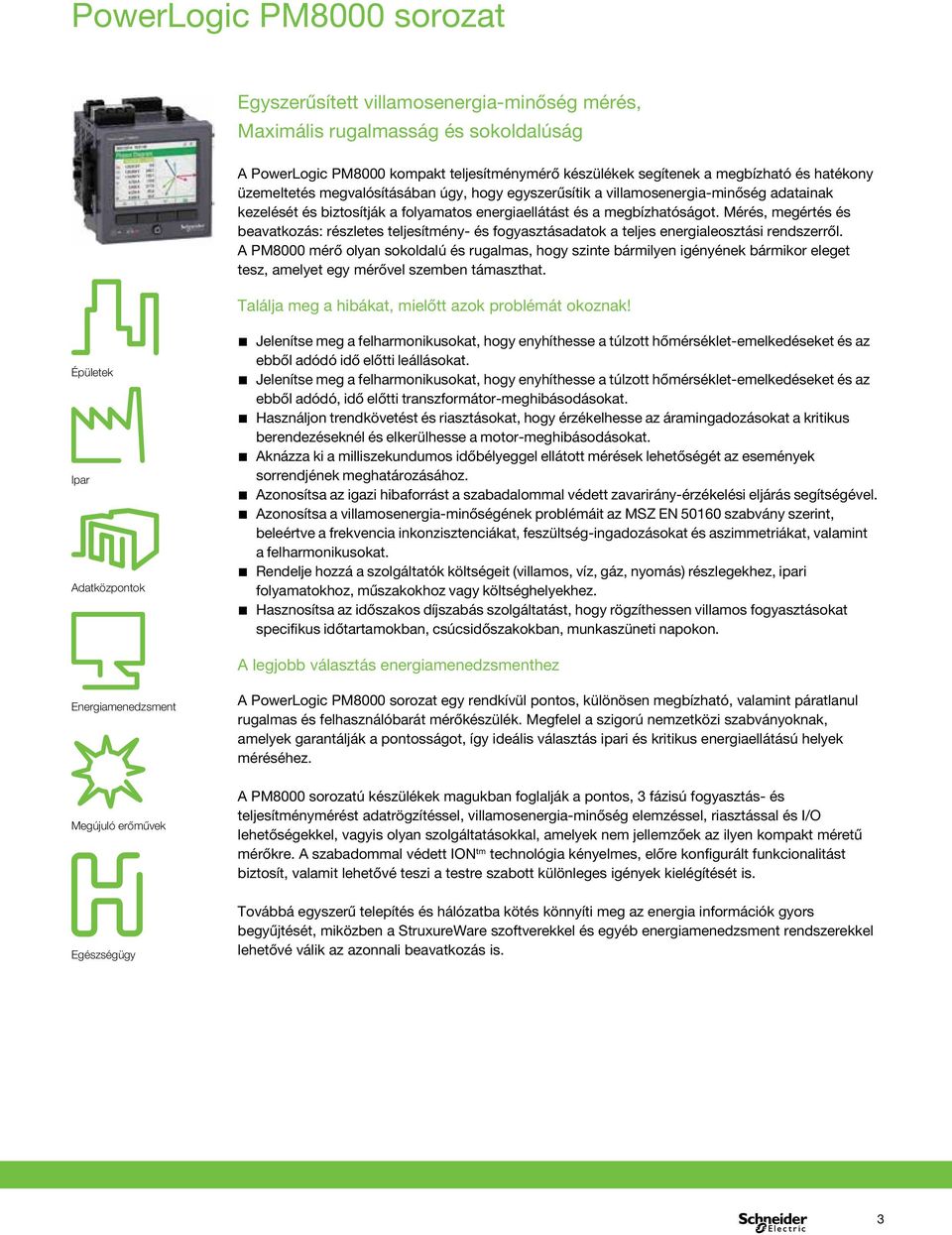

3 PowerLogic PM8000 sorozat Egyszerűsített villamosenergia-minőség mérés, Maximális rugalmasság és sokoldalúság A PowerLogic PM8000 kompakt teljesítménymérő készülékek segítenek a megízható és hatékony üzemeltetés megvalósításáan úgy, hogy egyszerűsítik a villamosenergia-minőség adatainak kezelését és iztosítják a folyamatos energiaellátást és a megízhatóságot. Mérés, megértés és eavatkozás: részletes teljesítmény- és fogyasztásadatok a teljes energialeosztási rendszerről. A PM8000 mérő olyan sokoldalú és rugalmas, hogy szinte ármilyen igényének ármikor eleget tesz, amelyet egy mérővel szemen támaszthat. Találja meg a hiákat, mielőtt azok prolémát okoznak! Épületek Ipar Adatközpontok Jelenítse meg a felharmonikusokat, hogy enyhíthesse a túlzott hőmérséklet-emelkedéseket és az eől adódó idő előtti leállásokat. Jelenítse meg a felharmonikusokat, hogy enyhíthesse a túlzott hőmérséklet-emelkedéseket és az eől adódó, idő előtti transzformátor-meghiásodásokat. Használjon trendkövetést és riasztásokat, hogy érzékelhesse az áramingadozásokat a kritikus erendezéseknél és elkerülhesse a motor-meghiásodásokat. Aknázza ki a milliszekundumos időélyeggel ellátott mérések lehetőségét az események sorrendjének meghatározásához. Azonosítsa az igazi hiaforrást a szaadalommal védett zavarirány-érzékelési eljárás segítségével. Azonosítsa a villamosenergia-minőségének prolémáit az MSZ EN szavány szerint, eleértve a frekvencia inkonzisztenciákat, feszültség-ingadozásokat és aszimmetriákat, valamint a felharmonikusokat. Rendelje hozzá a szolgáltatók költségeit (villamos, víz, gáz, nyomás) részlegekhez, ipari folyamatokhoz, műszakokhoz vagy költséghelyekhez. Hasznosítsa az időszakos díjszaás szolgáltatást, hogy rögzíthessen villamos fogyasztásokat specifikus időtartamokan, csúcsidőszakokan, munkaszüneti napokon. A legjo választás energiamenedzsmenthez Energiamenedzsment Megújuló erőművek Egészségügy A PowerLogic PM8000 sorozat egy rendkívül pontos, különösen megízható, valamint páratlanul rugalmas és felhasználóarát mérőkészülék. Megfelel a szigorú nemzetközi szaványoknak, amelyek garantálják a pontosságot, így ideális választás ipari és kritikus energiaellátású helyek méréséhez. A PM8000 sorozatú készülékek magukan foglalják a pontos, 3 fázisú fogyasztás- és teljesítménymérést adatrögzítéssel, villamosenergia-minőség elemzéssel, riasztással és I/O lehetőségekkel, vagyis olyan szolgáltatásokkal, amelyek nem jellemzőek az ilyen kompakt méretű mérőkre. A szaadommal védett ION tm technológia kényelmes, előre konfigurált funkcionalitást iztosít, valamit lehetővé teszi a testre szaott különleges igények kielégítését is. Továá egyszerű telepítés és hálózata kötés könnyíti meg az energia információk gyors egyűjtését, miközen a StruxureWare szoftverekkel és egyé energiamenedzsment rendszerekkel lehetővé válik az azonnali eavatkozás is. 3

4 PowerLogic PM8000 sorozat Az Ön energiafelügyeleti csodagyereke Fedezze fel és értse meg a komplex villamosenergia-minőségi körülményeket Gyűjtse össze és tervezzen eavatkozásokat a teljes létesítményen a fogyasztási adatok alapján Integrálja a mérőt könnyedén az energiamenedzsment rendszereie Védje efektetéseit a megfelelő ION technológiával Valósítson meg hálózatmenedzsmentet és villamosenergia-minőség mérést egyszerre Mérje meg a etáplálási pontokat és kritikus leágazásokat Mérőkészülékek útmutató Funkcionalitás B T A Közép F Leírás: B T A Belépő szintű mérőkészülékek Tö áramkörös mérőkészülékek Alapszintű mérőkészülékek Költségmenedzsment Hálózatmenedzsment Vagyonmenedzsment K F Középszintű mérőkészülékek Fejlett mérőkészülékek 4

5 A Schneider Electric teljesítménymérő kínálatának evolúciója Műszaki tulajdonságok PM700 PM5100 PM700P PM710 PM5110 Pontossági osztály 1% 0,5S* 1% 1% 0,5S* MID hitelesítés Felharmonikusok mérése fázisonként fázisonként és egyedi felharmonikusok a 15. rendszámig fázisonként fázisonként PM5111 fázisonként és egyedi felharmonikusok a 15. rendszámig Riasztások Kommunikáció Modus (RS485) Modus (RS485) Digitális ki-, emenetek 1 DO (kwh) 2 DO (kwh/kvarh) 1 DO (kwh) Akkumulátoros üzemóra (RTC) Feszültség emenetek Tápfeszültség Beépített akkumulátor Beépített akkumulátor V AC (L-L) V AC (L-L) V AC (L-L) V AC (L-L) V AC V AC V AC V AC Rendelési szám PM700MG METSEPM5100 PM700PMG PM710MG METSEPM5110 METSEPM5111 (MID) * Az áramváltó névleges teljesítményéhez képest 0,5S osztálypontosságig iztosítja a 0,5%-es mérési pontosságot, még alacsony áramerősségek esetén is (<10% In) Műszaki tulajdonságok PM750 PM5330 PM810 PM820 PM5560 Pontossági osztály 0,5% 0,5S* 0,5% 0,5% 0,2S* MID hitelesítés Tötarifás fogyasztásmérés Felharmonikusok mérése PM PM5341 PM tarifa 8 tarifa fázisonként fázisonként és egyedi felharmonikusok a 31. rendszámig fázisonként és egyedi felharmonikusok a 31. rendszámig fázisonként és egyedi felharmonikusok a 63. rendszámig Riasztások Kommunikáció Digitális ki-, emenetek Naplózás Akkumulátoros üzemóra (RTC) Feszültség emenetek Tápfeszültség Rendelési szám Modus (RS485) Modus (RS485) vagy Ethernet (PM5340) 1 DO, 2 DI 2 DO, 2 DI, 2 relé 2 paraméter konfigurálható naplózása Beépített akkumulátor Modus (RS485) vagy Ethernet (ővítő egységgel) 1 DI / 1 DO (ővíthető 12 DI, 4 DO, 4 AI, 4 AO-val) 14 paraméter konfigurálható naplózása Modus (RS485) és Ethernet integrálva 4 DI, 2 DO 14 paraméter konfigurálható naplózása Beépített akkumulátor V AC (L-L) V AC (L-L) V AC (L-L) V AC (L-L) V AC PM750MG V AC METSEPM5330 METSEPM5331 (MID) METSEPM5340 METSEPM5341 (MID) V AC PM810MG PM820MG V AC METSEPM5560 METSEPM5561 (MID) 5

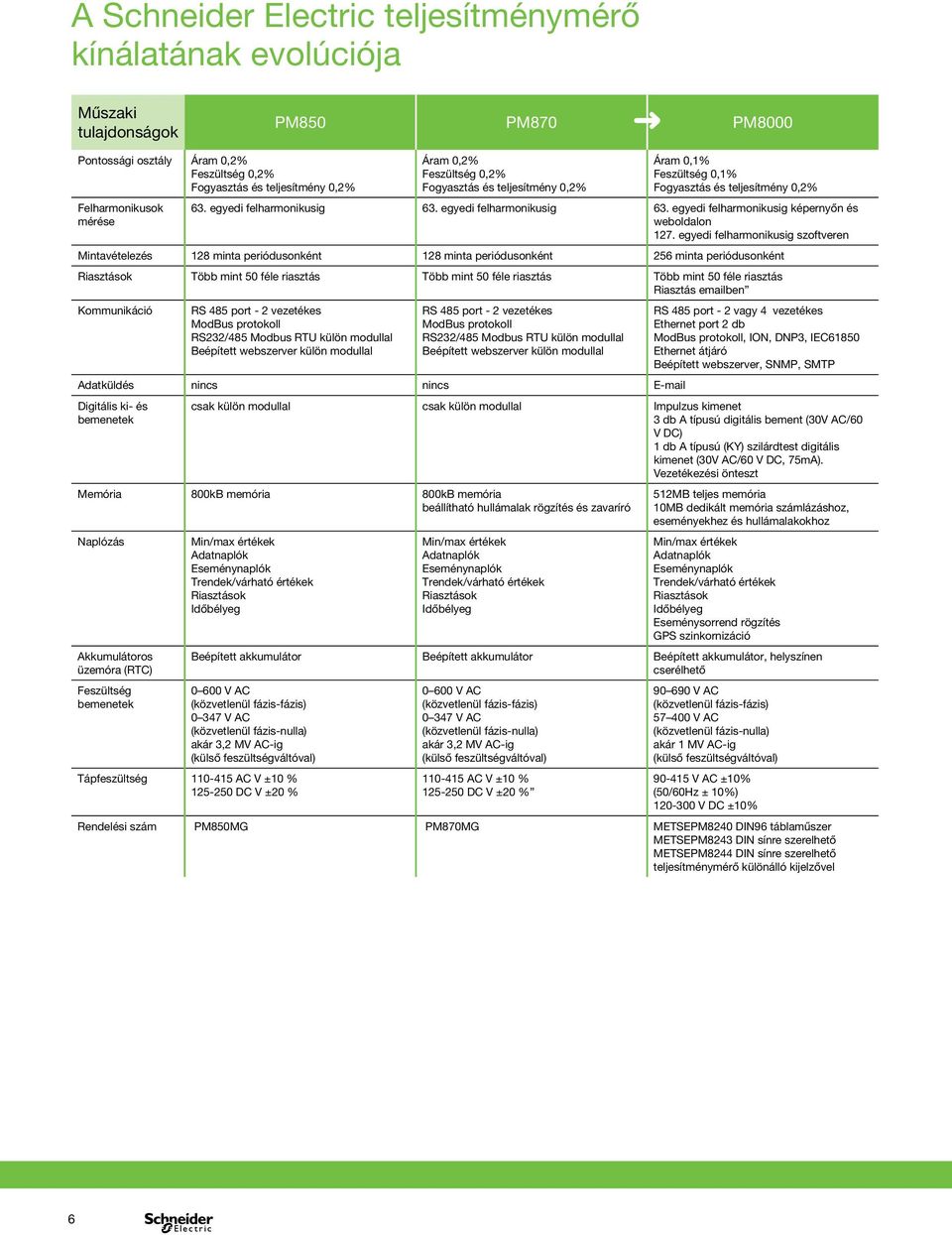

6 A Schneider Electric teljesítménymérő kínálatának evolúciója Műszaki tulajdonságok PM850 PM870 PM8000 Pontossági osztály Áram 0,2% Feszültség 0,2% Fogyasztás és teljesítmény 0,2% Felharmonikusok mérése Áram 0,2% Feszültség 0,2% Fogyasztás és teljesítmény 0,2% Áram 0,1% Feszültség 0,1% Fogyasztás és teljesítmény 0,2% 63. egyedi felharmonikusig 63. egyedi felharmonikusig 63. egyedi felharmonikusig képernyőn és weoldalon 127. egyedi felharmonikusig szoftveren Mintavételezés 128 minta periódusonként 128 minta periódusonként 256 minta periódusonként Riasztások Tö mint 50 féle riasztás Tö mint 50 féle riasztás Tö mint 50 féle riasztás Riasztás en Kommunikáció RS 485 port - 2 vezetékes ModBus protokoll RS232/485 Modus RTU külön modullal Beépített weszerver külön modullal RS 485 port - 2 vezetékes ModBus protokoll RS232/485 Modus RTU külön modullal Beépített weszerver külön modullal Adatküldés nincs nincs Digitális ki- és emenetek RS 485 port - 2 vagy 4 vezetékes Ethernet port 2 d ModBus protokoll, ION, DNP3, IEC61850 Ethernet átjáró Beépített weszerver, SNMP, SMTP csak külön modullal csak külön modullal Impulzus kimenet 3 d A típusú digitális ement (30V AC/60 V DC) 1 d A típusú (KY) szilárdtest digitális kimenet (30V AC/60 V DC, 75mA). Vezetékezési önteszt Memória 800kB memória 800kB memória eállítható hullámalak rögzítés és zavaríró Naplózás Akkumulátoros üzemóra (RTC) Feszültség emenetek Min/max értékek Adatnaplók Eseménynaplók Trendek/várható értékek Riasztások Időélyeg Min/max értékek Adatnaplók Eseménynaplók Trendek/várható értékek Riasztások Időélyeg 512MB teljes memória 10MB dedikált memória számlázáshoz, eseményekhez és hullámalakokhoz Min/max értékek Adatnaplók Eseménynaplók Trendek/várható értékek Riasztások Időélyeg Eseménysorrend rögzítés GPS szinkornizáció Beépített akkumulátor Beépített akkumulátor Beépített akkumulátor, helyszínen cserélhető V AC (közvetlenül fázis-fázis) V AC (közvetlenül fázis-nulla) akár 3,2 MV AC-ig (külső feszültségváltóval) Tápfeszültség AC V ±10 % DC V ±20 % V AC (közvetlenül fázis-fázis) V AC (közvetlenül fázis-nulla) akár 3,2 MV AC-ig (külső feszültségváltóval) AC V ±10 % DC V ±20 % V AC (közvetlenül fázis-fázis) V AC (közvetlenül fázis-nulla) akár 1 MV AC-ig (külső feszültségváltóval) V AC ±10% (50/60Hz ± 10%) V DC ±10% Rendelési szám PM850MG PM870MG METSEPM8240 DIN96 tálaműszer METSEPM8243 DIN sínre szerelhető METSEPM8244 DIN sínre szerelhető teljesítménymérő különálló kijelzővel 6

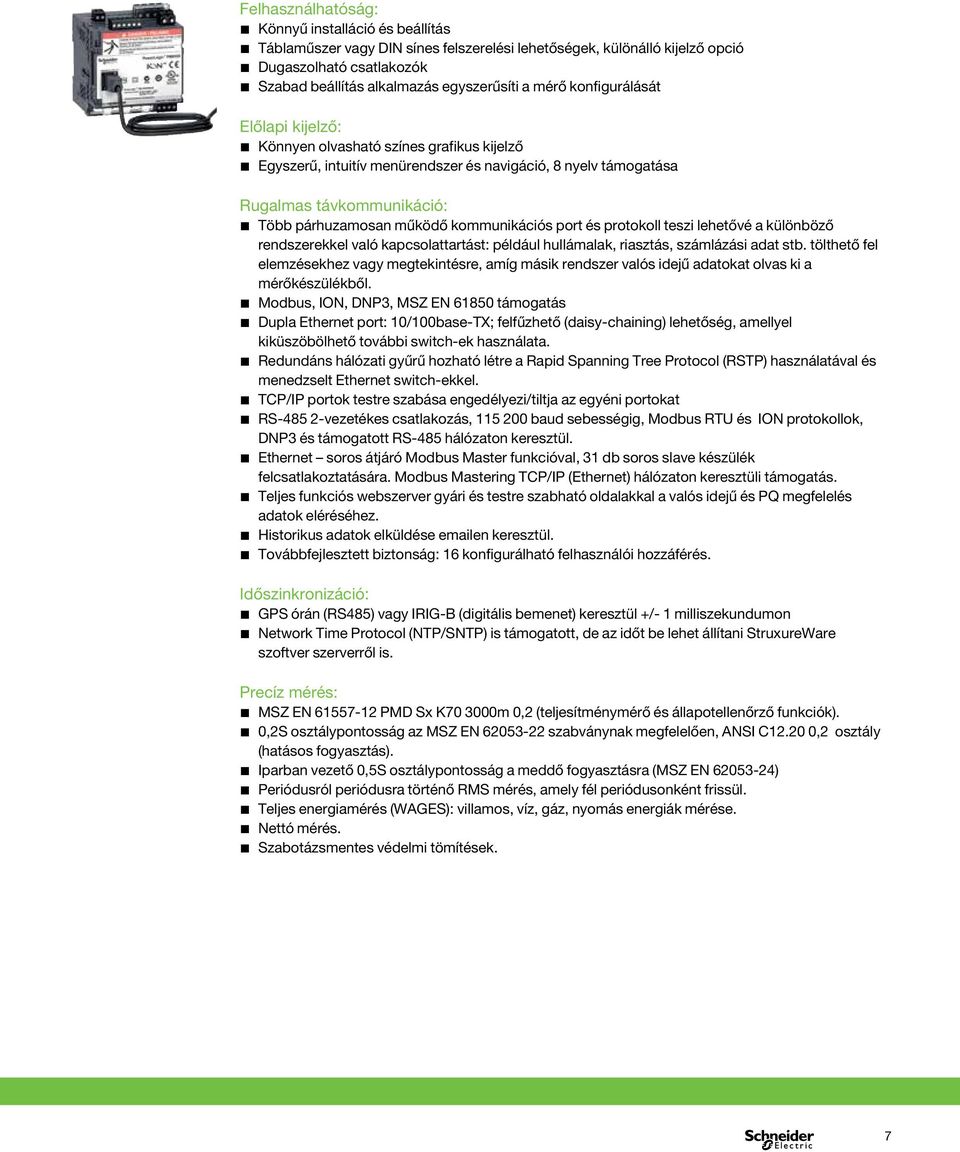

7 Felhasználhatóság: Könnyű installáció és eállítás Tálaműszer vagy DIN sínes felszerelési lehetőségek, különálló kijelző opció Dugaszolható csatlakozók Szaad eállítás alkalmazás egyszerűsíti a mérő konfigurálását Előlapi kijelző: Könnyen olvasható színes grafikus kijelző Egyszerű, intuitív menürendszer és navigáció, 8 nyelv támogatása Rugalmas távkommunikáció: Tö párhuzamosan működő kommunikációs port és protokoll teszi lehetővé a különöző rendszerekkel való kapcsolattartást: például hullámalak, riasztás, számlázási adat st. tölthető fel elemzésekhez vagy megtekintésre, amíg másik rendszer valós idejű adatokat olvas ki a mérőkészülékől. Modus, ION, DNP3, MSZ EN támogatás Dupla Ethernet port: 10/100ase-TX; felfűzhető (daisy-chaining) lehetőség, amellyel kiküszöölhető továi switch-ek használata. Redundáns hálózati gyűrű hozható létre a Rapid Spanning Tree Protocol (RSTP) használatával és menedzselt Ethernet switch-ekkel. TCP/IP portok testre szaása engedélyezi/tiltja az egyéni portokat RS vezetékes csatlakozás, aud seességig, Modus RTU és ION protokollok, DNP3 és támogatott RS-485 hálózaton keresztül. Ethernet soros átjáró Modus Master funkcióval, 31 d soros slave készülék felcsatlakoztatására. Modus Mastering TCP/IP (Ethernet) hálózaton keresztüli támogatás. Teljes funkciós weszerver gyári és testre szaható oldalakkal a valós idejű és PQ megfelelés adatok eléréséhez. Historikus adatok elküldése en keresztül. Továfejlesztett iztonság: 16 konfigurálható felhasználói hozzáférés. Időszinkronizáció: GPS órán (RS485) vagy IRIG-B (digitális emenet) keresztül +/- 1 milliszekundumon Network Time Protocol (NTP/SNTP) is támogatott, de az időt e lehet állítani StruxureWare szoftver szerverről is. Precíz mérés: MSZ EN PMD Sx K m 0,2 (teljesítménymérő és állapotellenőrző funkciók). 0,2S osztálypontosság az MSZ EN szaványnak megfelelően, ANSI C ,2 osztály (hatásos fogyasztás). Iparan vezető 0,5S osztálypontosság a meddő fogyasztásra (MSZ EN ) Periódusról periódusra történő RMS mérés, amely fél periódusonként frissül. Teljes energiamérés (WAGES): villamos, víz, gáz, nyomás energiák mérése. Nettó mérés. Szaotázsmentes védelmi tömítések. 7

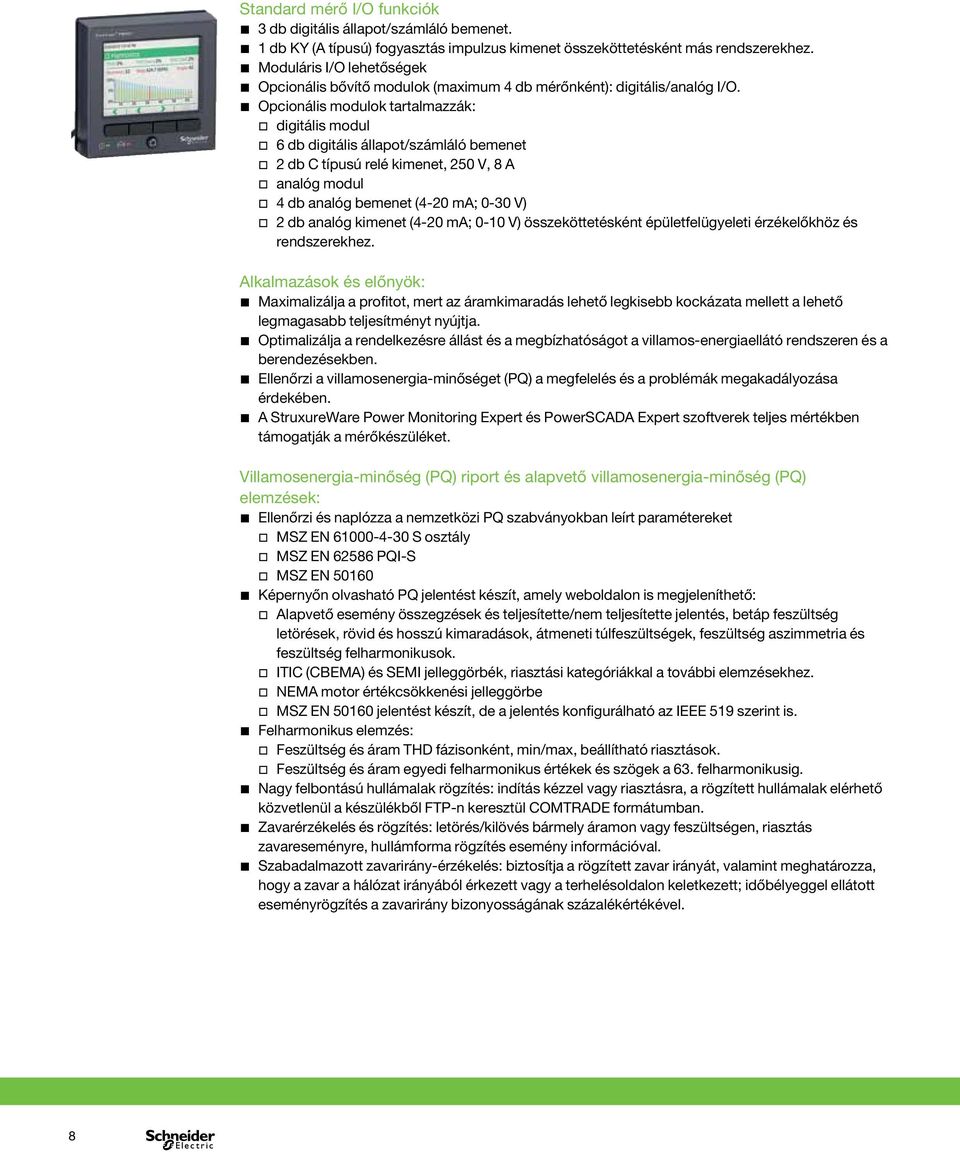

8 Standard mérő I/O funkciók 3 d digitális állapot/számláló emenet. 1 d KY (A típusú) fogyasztás impulzus kimenet összeköttetésként más rendszerekhez. Moduláris I/O lehetőségek Opcionális ővítő modulok (maximum 4 d mérőnként): digitális/analóg I/O. Opcionális modulok tartalmazzák: digitális modul 6 d digitális állapot/számláló emenet 2 d C típusú relé kimenet, 250 V, 8 A analóg modul 4 d analóg emenet (4-20 ma; 0-30 V) 2 d analóg kimenet (4-20 ma; 0-10 V) összeköttetésként épületfelügyeleti érzékelőkhöz és rendszerekhez. Alkalmazások és előnyök: Maximalizálja a profitot, mert az áramkimaradás lehető legkise kockázata mellett a lehető legmagasa teljesítményt nyújtja. Optimalizálja a rendelkezésre állást és a megízhatóságot a villamos-energiaellátó rendszeren és a erendezéseken. Ellenőrzi a villamosenergia-minőséget (PQ) a megfelelés és a prolémák megakadályozása érdekéen. A StruxureWare Power Monitoring Expert és PowerSCADA Expert szoftverek teljes mértéken támogatják a mérőkészüléket. Villamosenergia-minőség (PQ) riport és alapvető villamosenergia-minőség (PQ) elemzések: Ellenőrzi és naplózza a nemzetközi PQ szaványokan leírt paramétereket MSZ EN S osztály MSZ EN PQI-S MSZ EN Képernyőn olvasható PQ jelentést készít, amely weoldalon is megjeleníthető: Alapvető esemény összegzések és teljesítette/nem teljesítette jelentés, etáp feszültség letörések, rövid és hosszú kimaradások, átmeneti túlfeszültségek, feszültség aszimmetria és feszültség felharmonikusok. ITIC (CBEMA) és SEMI jelleggörék, riasztási kategóriákkal a továi elemzésekhez. NEMA motor értékcsökkenési jelleggöre MSZ EN jelentést készít, de a jelentés konfigurálható az IEEE 519 szerint is. Felharmonikus elemzés: Feszültség és áram THD fázisonként, min/max, eállítható riasztások. Feszültség és áram egyedi felharmonikus értékek és szögek a 63. felharmonikusig. Nagy felontású hullámalak rögzítés: indítás kézzel vagy riasztásra, a rögzített hullámalak elérhető közvetlenül a készülékől FTP-n keresztül COMTRADE formátuman. Zavarérzékelés és rögzítés: letörés/kilövés ármely áramon vagy feszültségen, riasztás zavareseményre, hullámforma rögzítés esemény információval. Szaadalmazott zavarirány-érzékelés: iztosítja a rögzített zavar irányát, valamint meghatározza, hogy a zavar a hálózat irányáól érkezett vagy a terhelésoldalon keletkezett; időélyeggel ellátott eseményrögzítés a zavarirány izonyosságának százalékértékével. 8

9 StruxureWare Power Monitoring Expert szoftverrel használva részletes villamosenergiaminőség (PQ) jelentéseket készít a teljes hálózatról MSZ EN jelentés. MSZ EN jelentés. Villamosenergia-minőseg (PQ) megfelelési összegzés. ISO Hullámalakok és PQ adatok megjelenítése minden csatlakoztatott mérőről. Adat és esemény naplózás a készüléken: 512 MB szaványos nem-felejtő memória. 10 MB szaványos nem-felejtő memória elkülönítve a számlázási adatoknak, eseményeknek és hullámalakoknak. Nincs adatkimaradás tápfeszültség megszűnés vagy szerver leállás esetén sem. Min/Max naplózás standard értékekre. 50 d felhasználó által meghatározott adatrögzítés, amely 16 paramétert tud rögzíteni periódusonként vagy a felhasználó által meghatározott időintervallumonként. Folyamatos naplózás vagy képernyőmentés eállítási pontra való indítással és leállítással meghatározott idő elteltével. Fogyasztás trend vagy átlagérték és más mérési paraméterek. Előrejelzés weoldalon keresztül: átlag, minimum és maximum a következő 4 órára és következő 4 napra. Időszakos díjszaás a StruxureWare szoftver segítségével. Eseménynaplózás: riasztás feltételei, mérési konfiguráció változása, tápkimaradás 1 milliszekundumos időélyeggel. Riasztás és vezérlés Tö mint 50 meghatározható riasztás kritikus események naplózásához, indított hullámalak rögzítéshez vagy vezérlési funkcióhoz. Indítás ármilyen feltételhez periódusról periódusra és 1 milliszekundumos időélyeg. Riasztások kominációja Boolean logika használatával és riasztási szintek készítéséhez. Riasztás jelzésküldés en vagy szöveges üzeneten. A szoftveres riasztások (StruxureWare Power Monitoring Expert szoftverrel együtt) és azok sűrűsége úgy van kategóriáka osztva és eltárolva, hogy azokat könnyen lehessen kiértékelni, romló/javuló trendeket mutatnak-e. 9

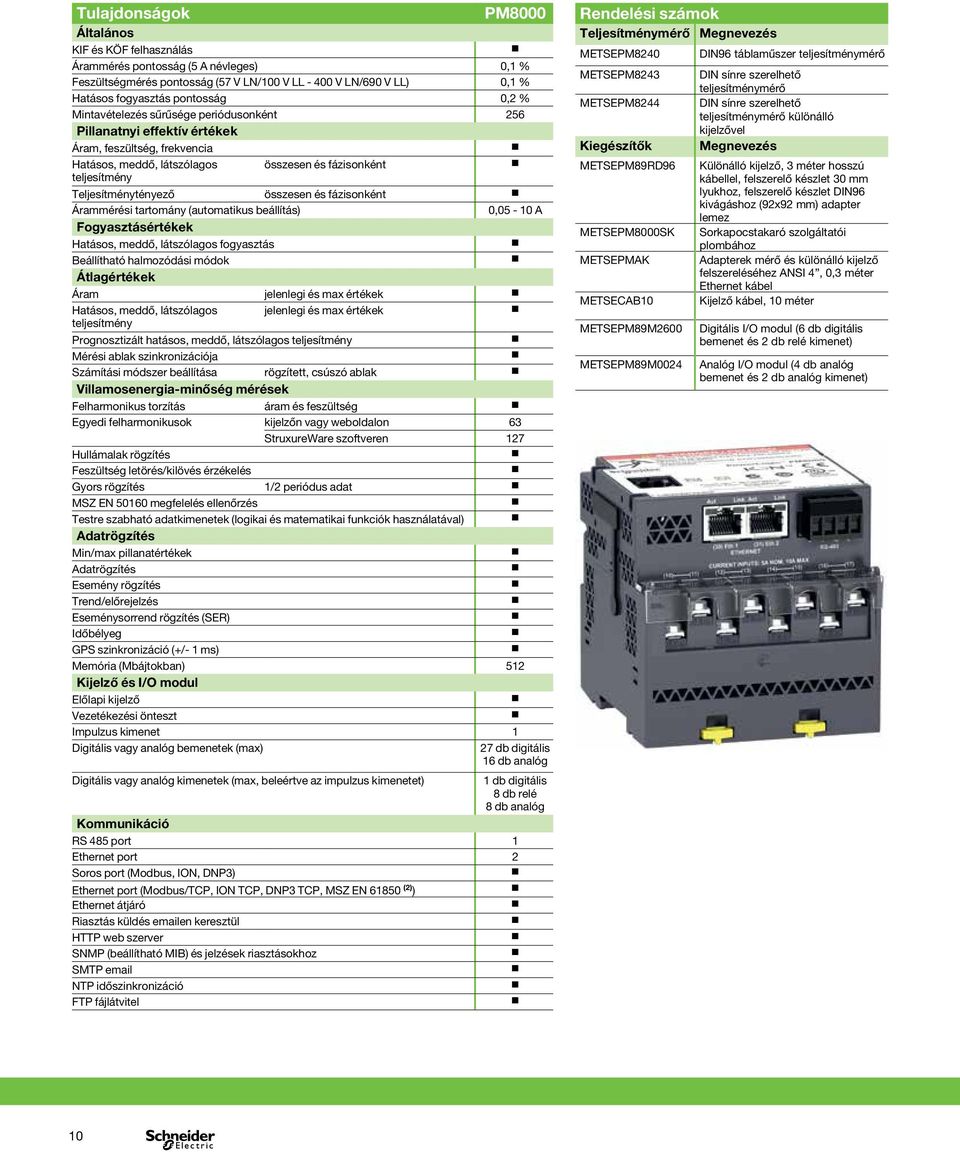

10 Tulajdonságok PM8000 Általános KIF és KÖF felhasználás Árammérés pontosság (5 A névleges) 0,1 % Feszültségmérés pontosság (57 V LN/100 V LL V LN/690 V LL) 0,1 % Hatásos fogyasztás pontosság 0,2 % Mintavételezés sűrűsége periódusonként 256 Pillanatnyi effektív értékek Áram, feszültség, frekvencia Hatásos, meddő, látszólagos összesen és fázisonként teljesítmény Teljesítménytényező összesen és fázisonként Árammérési tartomány (automatikus eállítás) 0,05-10 A Fogyasztásértékek Hatásos, meddő, látszólagos fogyasztás Beállítható halmozódási módok Átlagértékek Áram jelenlegi és max értékek Hatásos, meddő, látszólagos jelenlegi és max értékek teljesítmény Prognosztizált hatásos, meddő, látszólagos teljesítmény Mérési alak szinkronizációja Számítási módszer eállítása rögzített, csúszó alak Villamosenergia-minőség mérések Felharmonikus torzítás áram és feszültség Egyedi felharmonikusok kijelzőn vagy weoldalon 63 StruxureWare szoftveren 127 Hullámalak rögzítés Feszültség letörés/kilövés érzékelés Gyors rögzítés 1/2 periódus adat MSZ EN megfelelés ellenőrzés Testre szaható adatkimenetek (logikai és matematikai funkciók használatával) Adatrögzítés Min/max pillanatértékek Adatrögzítés Esemény rögzítés Trend/előrejelzés Eseménysorrend rögzítés (SER) Időélyeg GPS szinkronizáció (+/- 1 ms) Memória (Májtokan) 512 Kijelző és I/O modul Előlapi kijelző Vezetékezési önteszt Impulzus kimenet 1 Digitális vagy analóg emenetek (max) 27 d digitális 16 d analóg Digitális vagy analóg kimenetek (max, eleértve az impulzus kimenetet) 1 d digitális 8 d relé 8 d analóg Kommunikáció RS 485 port 1 Ethernet port 2 Soros port (Modus, ION, DNP3) Ethernet port (Modus/TCP, ION TCP, DNP3 TCP, MSZ EN (2) ) Ethernet átjáró Riasztás küldés en keresztül HTTP we szerver SNMP (eállítható MIB) és jelzések riasztásokhoz SMTP NTP időszinkronizáció FTP fájlátvitel Rendelési számok Teljesítménymérő Megnevezés METSEPM8240 METSEPM8243 METSEPM8244 Kiegészítők METSEPM89RD96 METSEPM8000SK METSEPMAK METSECAB10 METSEPM89M2600 METSEPM89M0024 DIN96 tálaműszer teljesítménymérő DIN sínre szerelhető teljesítménymérő DIN sínre szerelhető teljesítménymérő különálló kijelzővel Megnevezés Különálló kijelző, 3 méter hosszú káellel, felszerelő készlet 30 mm lyukhoz, felszerelő készlet DIN96 kivágáshoz (92x92 mm) adapter lemez Sorkapocstakaró szolgáltatói plomához Adapterek mérő és különálló kijelző felszereléséhez ANSI 4, 0,3 méter Ethernet káel Kijelző káel, 10 méter Digitális I/O modul (6 d digitális emenet és 2 d relé kimenet) Analóg I/O modul (4 d analóg emenet és 2 d analóg kimenet) 10

11

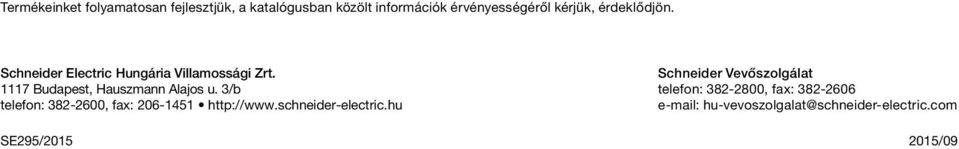

12 Termékeinket folyamatosan fejlesztjük, a katalógusan közölt információk érvényességéről kérjük, érdeklődjön. Schneider Electric Hungária Villamossági Zrt Budapest, Hauszmann Alajos u. 3/ telefon: , fax: Schneider Vevőszolgálat telefon: , fax: hu-vevoszolgalat@schneider-electric.com SE295/ /09
