Teljesítménymérők, SIRAX- sorozat

Átírás

1 Teljesítménymérés elektromos rendszerekben SIRAX teljesítménymérők SIRAX BM100 SIRAX BM1400 SIRAX BM1450 SIRAX BT5700 SIRAX MM100 SIRAX MM1400 A sorozat Alap-készülékekből és Többfunkciós készülékekből áll. Az alapvető különbségek a kijelzésben, a működési és méréstartományokban vannak. A SIRAX kijelzőket elosztó rendszerekben, automatizálásban és ipari műszerezésben történő univerzális használatra tervezték. Főbb jellemzők Kompakt robusztus felépítés Egyszerű beépíthetőség Intuitív menürendszer - egyszerű kezelés Egyértelmű kijelzés - LCD, LED, vagy TFT kijelzők Egyszerű átkapcsolás nyomógombokkal a mért értékek között Univerzális mérőbemenetek Konfigurálható analóg és digitális kimenetek Egyszerű helyszíni programozás nyomógombokkal, vagy konfigurációs szoftverrel Hozzáférés engedélyezés - jelszavas védelem Változtatható kijelzési funkciók, vagy Ethernet (Modbus TCP) interfész Szoftveres konfigurálás Integrálási lehetőség a SMARTCOLLECT szoftverbe standard objektumként Oldal 1/9

2 MŰSZAKI ADATOK Mérőbemenet Névleges feszültség Névleges áram Sönt méréstartománya Frekvencia tartomány BM100 BM1400 BM fázis -vezeték 63.5 / 133 / 39 VLN VLL (110 / 30 / 415 VLL) VLN VLL (110 / 415 VLL) DC energiamérés 4 csatorna / külső sönt VDC / VDC / VDC KA mv / Hz Táplálás V AC/DC V AC/DC V AC/DC Pontosság Feszültség / áram Hatásos/meddő teljesítmény Teljesítmény tényező THD feszültség/áram Hatásos/meddő/látszólagos energia Érintésvédelem Szigetelés Szennyezési fokozat Túlfeszültség kategória Mechanikai védelem Kimenet(ek) Mérés Hatásos / meddő energia Üzemóra számláló Kommunikáció Mechanikai kivitel Kijelző Tokozás Éghetőségi osztály Relatív nedvesség Működési hőmérséklet Beépítési helyzet Csatlakozók Méretek / súly ±0,5% / ±1,0% ±3,0% ±,0% Class 1,0 / Class 1,0 / Class Előlap IP50, tokozás IP0 Pulzus 4000 Imp/kWh Egy fogyasztó és a készülék maga LCD, 1 sor, 3x4 digit 1 x < 4.0 mm, vagy x 1.5 mm 96 X 96 X 35/55 mm / kb. 30 g ±0,5% / ±1,0% ±3,0% ±1,0% Class 0,5 / Class Előlap IP50. tokozás IP0 Analóg x ma 1 relé (1NO / 1NC) Egy fogyasztó és b készülék maga Ethernet (Modbus TCP) LED, 3 sor, 3x4 digit 1 x < 4.0 mm, vagy x 1.5 mm 96 x 96 x 80 mm / kb. 60 g ±0,5% Class V CAT II / 600 V CAT III Előlap IP50. tokozás IP0 4 relé (1NO / 1NC) Egy fogyasztó és c készülék maga LED, 4 sor, 4x8 digit 1 x < 4.0 mm, vagy x 1.5 mm 96 x 96 x 80 mm / kb. 60 g Oldal /9

3 Mérőbemenet Névleges feszültség Névleges áram Sönt méréstartománya Frekvencia tartomány MM100 MM1400 BT VLN VLL (440 VLL) VLN VLL (500 VLL) Táplálás V AC/DC V AC/DC Pontosság Feszültség / áram Hatásos/meddő teljesítmény Teljesítmény tényező THD feszültség/áram Hatásos/meddő/látszólagos energia Érintésvédelem Szigetelés Szennyezési fokozat Túlfeszültség kategória Mechanikai védelem Kimenet(ek) Mérés Hatásos / meddő energia Üzemóra számláló Kommunikáció Mechanikai kivitel Kijelző Tokozás Éghetőségi osztály Relatív nedvesség Működési hőmérséklet Beépítési helyzet Csatlakozók Méretek / súly ±3,0% ±1,0% Class 0,5 / Class 0,5 / Class Előlap IP50, tokozás IP0 Analóg x ma 1 relé (1NO / 1NC) Egy fogyasztó és a készülék maga Ethernet (Modbus TCP) TFT érintő képernyő grafikus és digitális megjelenítés, 3 mért érték + görbék 1 x < 4.0 mm, vagy x 1.5 mm 96 X 96 X 35/55 mm / kb. 60 g ±0,% / ±0,% ±0,% / ±0,% ±,0% ±1,0% Class 0,5s / Class 0,5s / Class Előlap IP50. tokozás IP0 Pulzus 4000 Imp/kWh relé (1NO / 1NC) Egy fogyasztó és b készülék maga Ethernet (Modbus TCP) TFT érintő képernyő grafikus és digitális megjelenítés, 3 mért érték + görbék 1 x < 4.0 mm, vagy x 1.5 mm 96 X 96 X 35/55 mm / kb. 60 g 63.5 VLN kvll (440 VLL) V AC/DC V AC/DC ±1,0% Class 0,5 / Class Előlap IP50. tokozás IP0 LCD, sor, x13 digit, mért érték megjelenítés C DIN-sínre építhető, bármilyen 1 x < 4.0 mm, vagy x 1.5 mm 96 x 96 x 117 mm / kb. 60 g Oldal 3/9

4 MÉRT ÉRTÉKEK Az alább felsorolt mért értékek az egyes változatoknál lehetőségként választhatók. Figyelembe kell venni, hogy nem mindegyik kivitel tudja mérni a felsorolt paramétert. MÉRT ÉRTÉK CSOPORT PILLANAT ÉRTÉKEK U, I, F, P, Q, S, PF, LF, QF... Fázisszög a fázisfeszültségek között Pillanat értékek min/max. értéke BŐVÍTETT MEDDŐ TELJESÍTMÉNY ANALÍZIS Teljes meddő teljesítmény, alapfrekvencia, harmonikusok, cos φ HARMONIKUS ANALÍZIS Teljes harmonikus tartalom THD U/I ENERGIA SZIMMETRIA ANALÍZIS Az exportált/importált hatásos /meddő energia és hatásos/látszólagos teljesítmény mérése ÜZEMIDŐ MÉRÉSE Működési idő mérése Bekapcsolt állapot idejének mérése Megszakítások számának mérése ALKALMAZÁS Az adott rendszer transzparens monitorozása Hibajelzés, csatlakozások ellenőrzése, forgásirány ellenőrzése A hálózat időbeli változásának meghatározása Meddő teljesítmény kompenzálása A berendezések termikus terhelésének kiértékelése Rendszer perturbáció és fogyasztói analízis Energia igény meghatározása, energia költség számlázása Karbantartási időszakok meghatározása IMPORT / EXPORT / INDUKTIV / KAPACITIV A SIRAX MM100 és SIRAX MM140 információval szolgál mind a négy-negyedes mért értékekről. Attól függően, hogy a mért értékeket a generátor, vagy a fogyasztó oldaláról tekintjük a negyedek értelmezése lehet pl. Szolgálatatott hatásos teljesítmény, vagy igényelt hatásos teljesítmény.az energia szint az órajárásával megegyező irányban változik. Oldal 4/9

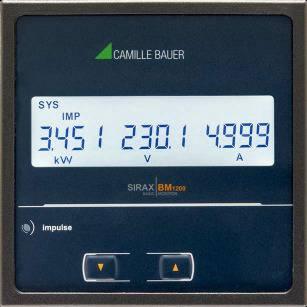

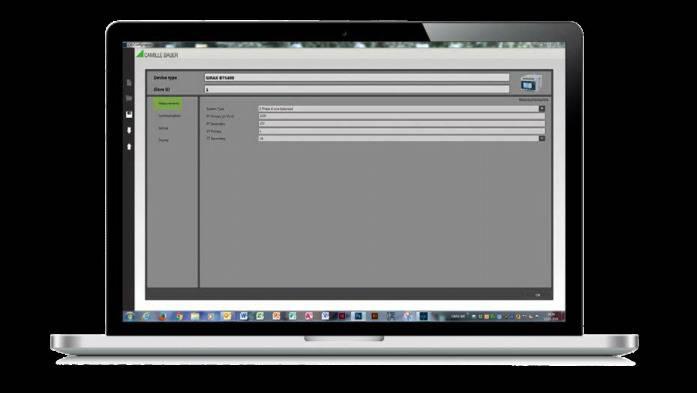

5 Megjelenítés A változattól függően a mért értékek LCD, LED, vagy TFT kijelzőn jelennek meg. Bemeneti/kimeneti paraméterek kijelzése Háttér-világított nagy kontraszttal rendelkező kijelző Vektor diagramok, karakterisztikák és oszlopdiagramok grafikus megjelenítése TFT kijelzőn Egyszerű két-gombos navigálás A mért értékek egyszerű helyszíni programozása A következő paraméterek a helyszínen két nyomógombbal programozhatók be: Hálózat Feszültség és áramváltók áttétele Bemenő/kimenő paraméterek Kommunikációs paraméter Modbus RTU Jelszavas védelem A mért értékek további programozása CB-CONFIGU- RATOR szoftverrel Az interfész és a CB-Configurator szoftverrel a mért értékek még egyszerűbben programozhatók be: Az eszköz közvetlenül a szoftverben választható ki Ki- és bementi paraméterek beállítása Mért értékek Offline paraméterezése Konfigurálás eltárolása /betöltése Több egység előre előre meghatározott konfigurációjának feltöltése egyszerre Jelszavas védelem Oldal 5/9

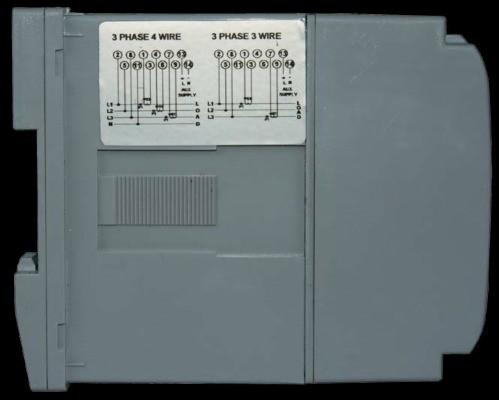

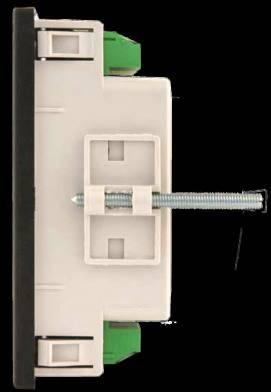

6 MÉRETEK SIRAX BM100 96m 96mm 6mm 7mm 6mm 7mm 35mm 35mm 55mm SIRAX BT m 96 mm 117 mm Oldal 6/9

7 SIRAX BM1400 AND BM1450 SIRAX MM100 AND MM1400 Oldal 7/9

8 Rendelési kód Rend. kód Megnevezés Hálózat Feszültség Áram Táplálás KImenet SIRAX BM SIRAX BM100 3-fázis 415VL-L 5A/1A V AC/DC SIRAX BM100 3-fázis 415VL-L 5A/1A V AC/DC RS485 SIRAX BT SIRAX BT fázis 440VL-L 5A/1A V AC/DC RS SIRAX BT fázis 440VL-L 5A/1A V AC/DC RS485 SIRAX BM SIRAX BM fázis 110VL-L 5A/1A V AC/DC SIRAX BM fázis 110VL-L 5A/1A V AC/DC RS485, 1 relé, x4...0 ma analóg SIRAX BM fázis 110VL-L 5A/1A V AC/DC Ethernet SIRAX BM fázis 440VL-L 5A/1A V AC/DC SIRAX BM fázis 440VL-L 5A/1A V AC/DC RS485, 1 relé, x4...0 ma analóg SIRAX BM fázis 440VL-L 5A/1A V AC/DC Ethernet SIRAX BM SIRAX BM VDC ma V AC/DC RS485, 4 relé SIRAX BM VDC ma V AC/DC RS485, 4 relé SIRAX BM VDC ma V AC/DC RS485, 4 relé SIRAX MM SIRAX MM100 / DE 3-fázis 440VL-L 5A/1A V AC/DC SIRAX MM100 / EN 3-fázis 440VL-L 5A/1A V AC/DC SIRAX MM100 / ES 3-fázis 440VL-L 5A/1A V AC/DC SIRAX MM100 / FR 3-fázis 440VL-L 5A/1A V AC/DC SIRAX MM100 / DE 3-fázis 440VL-L 5A/1A V AC/DC RS485, 1 relé, x4...0 ma analóg SIRAX MM100 / EN 3-fázis 440VL-L 5A/1A V AC/DC RS485, 1 relé, x4...0 ma analóg SIRAX MM100 / ES 3-fázis 440VL-L 5A/1A V AC/DC RS485, 1 relé, x4...0 ma analóg SIRAX MM100 / FR 3-fázis 440VL-L 5A/1A V AC/DC RS485, 1 relé, x4...0 ma analóg SIRAX MM100 / DE 3-fázis 440VL-L 5A/1A V AC/DC Ethernet SIRAX MM100 / EN 3-fázis 440VL-L 5A/1A V AC/DC Ethernet SIRAX MM SIRAX MM1400 / DE 3-fázis 500VL-L 5A/1A V AC/DC RS SIRAX MM1400 / EN 3-fázis 500VL-L 5A/1A V AC/DC RS SIRAX MM1400 / ES 3-fázis 500VL-L 5A/1A V AC/DC RS SIRAX MM1400 / FR 3-fázis 500VL-L 5A/1A V AC/DC RS SIRAX MM1400 / DE 3-fázis 500VL-L 5A/1A V AC/DC RS485, relé SIRAX MM1400 / EN 3-fázis 500VL-L 5A/1A V AC/DC RS485, relé SIRAX MM1400 / DE 3-fázis 500VL-L 5A/1A V AC/DC Ethernet SIRAX MM1400 / EN 3-fázis 500VL-L 5A/1A V AC/DC Ethernet Oldal 8/9

9 A SMARTCOLLECT egy olyan adatbázis kezelő rendszer, amelyik gyűjteni tudja a mért adatokat és egy nyitott SQL adatbázisba menti el őket. A szoftver alapfunkciókat biztosít adat analízishez és mérési jegyzőkönyv készítéséhez. A kiforrott felhasználói interfész könnyű kezelést biztosít a SMARTCOLLECT szoftvernek. A SMARTCOLLECT moduláris felépítésű, bármikor további modulok integrálhatók. AZ ALKALMAZÁS ELŐNYEI Egyszerű adatkommunikáció Modbus RTU / TCP, ECL SmartControl-Direct interfészen keresztül Csatlakozás OPC-n keresztül is A Camille Bauer és Gossen Metrawatt eszközök előre definiáltak és kiválaszthatók a szoftverben Más gyártók eszközei is definiálhatók Adattárolás nyitott SQL adatbázisban Moduláris ár / teljesítmény modell az alapkivitel bármikor bővíthető MODULÁRIS KIVITEL KOMPONENSEK A SMARTCOLLECT adatbázis kezelő az alábbi komponensekből épül fel: SMARTCOLLECT KLIENS TOVÁBBI KLIENSEK SMARTCOLLECT KLIENS Gyűjtott adatok grafikus megjelenítése Export Excel file-ba Felhasználói interfész az olvasandó adatforrások megadásához, valamint hiba és figyelmeztető üzenetek küldése -ben. SQL ADATBÁZIS SMARTCOLLECT ADATBÁZIS SQL adatbázis A gyűjtött adatokat tátolja Nyitott és titkosítatlan SMARTCOLLECT SZERVER SMARTCOLLECT SZERVER Gyűjti és konfigurálja az adatokat az aktív forrásokból és azokat közvetlenül átírja a központi adatbázisba. A SMARTCOLLECT szoftver komponensei telepíthetők egy saját rendszerre, vagy több szerverre, vagy komputerre. Camille Bauer AG Aargauerstrasse 7. CH-5610 Wohlen / Switzerland Phone: Fax: info@camillebauer.com Web: Copyright, RAPAS kft, Budapest, Üllői út 315. Tel.: rapas@t-online.hu Internet: Oldal 9/9
