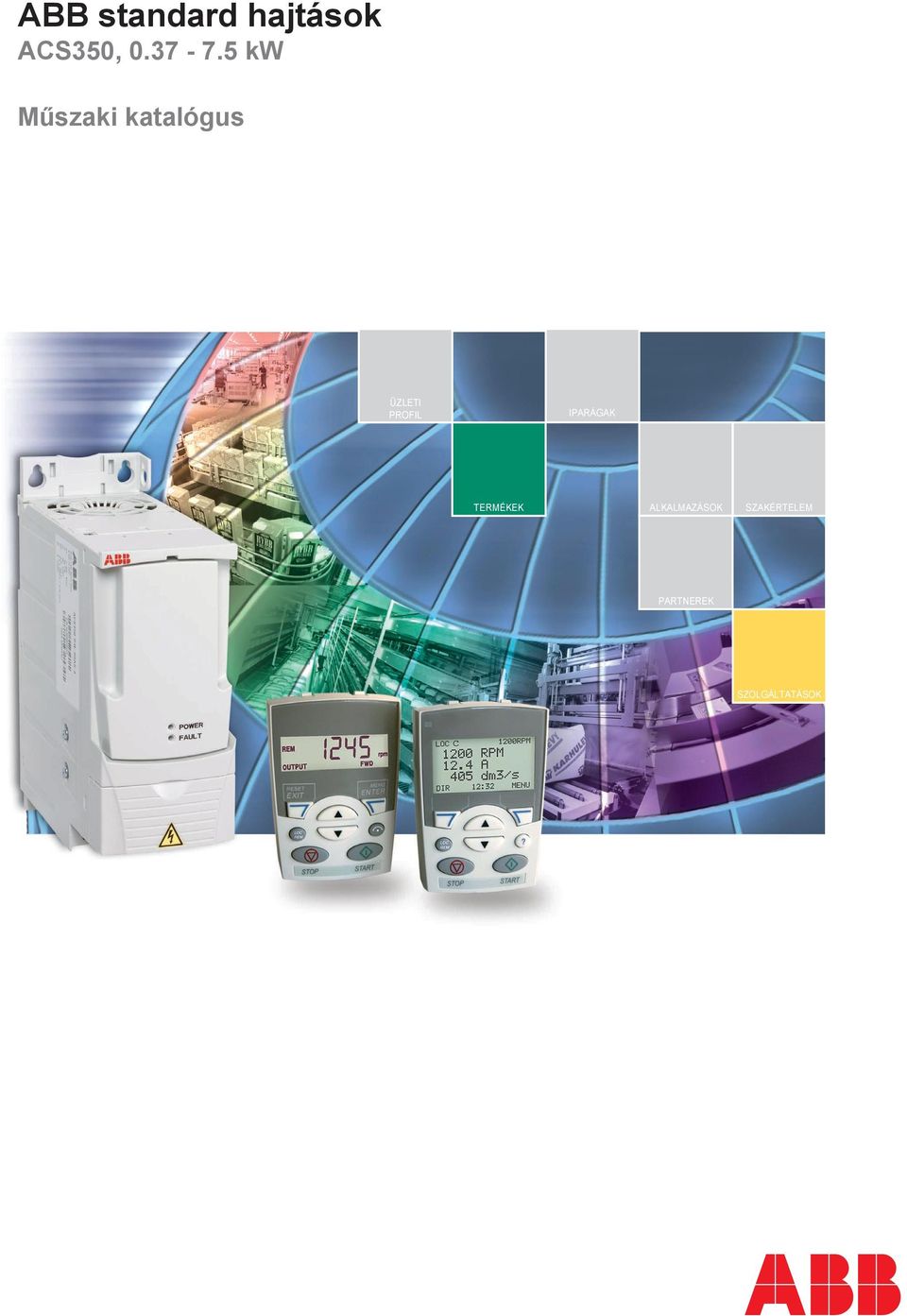

1 ABB standard hajtások ACS350, kw Műszaki katalógus ÜZLETI PROFIL IPARÁGAK TERMÉKEK ALKALMAZÁSOK SZAKÉRTELEM PARTNEREK SZOLGÁLTATÁSOK

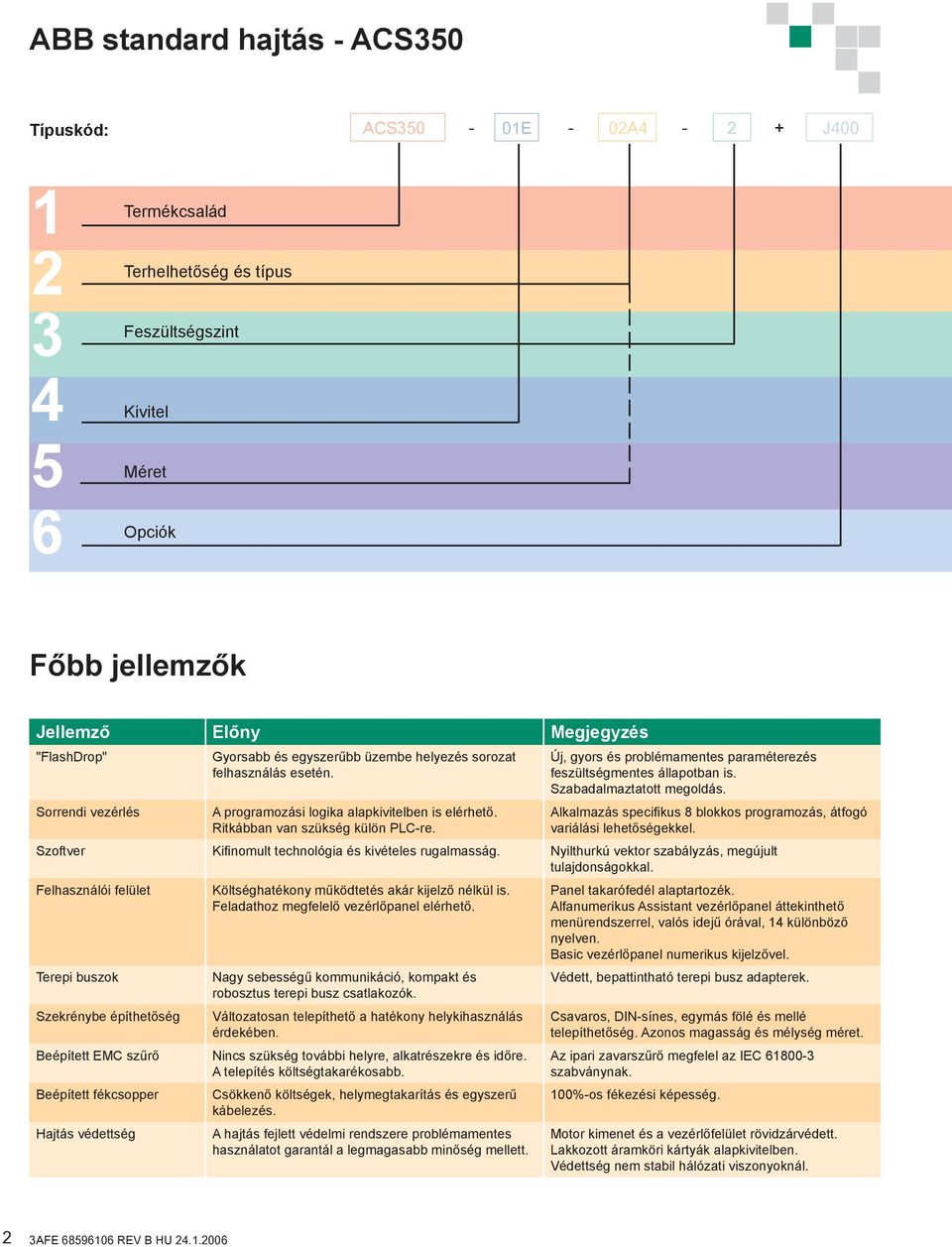

2 ABB standard hajtás - ACS350 Típuskód: Termékcsalád Terhelhetőség és típus Feszültségszint Kivitel Méret Opciók Főbb jellemzők Jellemző Előny Megjegyzés "FlashDrop" Sorrendi vezérlés Gyorsabb és egyszerűbb üzembe helyezés sorozat felhasználás esetén. A programozási logika alapkivitelben is elérhető. Ritkábban van szükség külön PLC-re. Új, gyors és problémamentes paraméterezés feszültségmentes állapotban is. Szabadalmaztatott megoldás. Alkalmazás specifikus 8 blokkos programozás, átfogó variálási lehetőségekkel. Szoftver Kifinomult technológia és kivételes rugalmasság. Nyilthurkú vektor szabályzás, megújult tulajdonságokkal. Felhasználói felület Terepi buszok Szekrénybe építhetőség Beépített EMC szűrő Beépített fékcsopper Hajtás védettség Költséghatékony működtetés akár kijelző nélkül is. Feladathoz megfelelő vezérlőpanel elérhető. Nagy sebességű kounikáció, kompakt és robosztus terepi busz csatlakozók. Változatosan telepíthető a hatékony helykihasználás érdekében. Nincs szükség további helyre, alkatrészekre és időre. A telepítés költségtakarékosabb. Csökkenő költségek, helymegtakarítás és egyszerű kábelezés. A hajtás fejlett védelmi rendszere problémamentes használatot garantál a legmagasabb minőség mellett. Panel takarófedél alaptartozék. Alfanumerikus Assistant vezérlőpanel áttekinthető menürendszerrel, valós idejű órával, 14 különböző nyelven. Basic vezérlőpanel numerikus kijelzővel. Védett, bepattintható terepi busz adapterek. Csavaros, DIN-sínes, egymás fölé és mellé telepíthetőség. Azonos magasság és mélység méret. Az ipari zavarszűrő megfelel az IEC szabványnak. 100%-os fékezési képesség. Motor kimenet és a vezérlőfelület rövidzárvédett. Lakkozott áramköri kártyák alapkivitelben. Védettség nem stabil hálózati viszonyoknál. 2 3AFE REV B HU

3 Névleges adatok, típus, feszültségszint és kivitel Az ABB standard hajtásról Az ABB ACS350 standard hajtások elsősorban a berendezésgyártóknak készülnek. A sorozatgyártásban az egy berendezésre eső szerelési idő az egyik legfontosabb szempont. A hajtás az egyik leggyorsabban telepíthető, paraméterezhető és beüzemelhető készülék a piacon. A készülék sokoldalúsága mellett rendkívűl felhasználóbarát. A hajtás a legigényesebb követelmények között is széleskörűen alkalmazható. Típuskód Az egyedi típus azonosító alapján (lásd a lap tetején és jobb oldali táblázat 4. oszlopában) egyértelműen azonosítható a hajtás névleges teljesítménye és vázmérete. A típus kiválasztása után az 5. oszlopban található vázméret alapján az ötödik oldalra lapozva a hajtás befoglaló méretei meghatározhatók. Feszültségszintek Az ACS350 két feszültségszinten rendelhető: 2 = V 4 = V Helyettesítsen "2" vagy 4 számot a kívánt feszültségszintnek megfelelően a típuskódba. Kivitel A "01E" jelölés a típuskódban (lásd lap teteje) változik a fázisszám és az EMC kiviteltől függően. A megfelelő kiválasztandó. 01 = 1-fázis 03 = 3-fázis E = EMC szűrő csatlakoztatva, 50 Hz frekvencia U = EMC szűrő leválasztva, 60 Hz frekvencia (Abban az esetben ha a szűrő szükséges, egyszerűen csatlakoztatható). Alkalmazás Az ACS350 hajtások a berendezésgyártók széleskörű alkalmazásaihoz készülnek. A hajtás ideális az élelmiszeripari és palacktöltő gépsorok, anyagmozgatás, textil-, nyomda-, gumi-, műanyag- és faipari alkalmazásoknál. Kivételes tulajdonságok "FlashDrop" Sorrendi vezérlés Kifinomult szoftver és kompakt hardver Optimalizált felület a felhasználó és a gép számára Azonos magasság és mélység méret Egyszerű telepítés Típus kiválasztás P N kw Névleges adatok P N LE I 2N A Típus Vázméret 1-fázis, V hálózati feszültség ACS350-01X-02A4-2 R ACS350-01X-04A7-2 R ACS350-01X-06A7-2 R ACS350-01X-07A5-2 R ACS350-01X-09A8-2 R2 3-fázis, V hálózati feszültség ACS350-03X-02A4-2 R ACS350-03X-03A5-2 R ACS350-03X-04A7-2 R ACS350-03X-06A7-2 R ACS350-03X-07A5-2 R ACS350-03X-09A8-2 R ACS350-03X-13A3-2 R ACS350-03X-17A6-2 R2 3-fázis, V hálózati feszültség ACS350-03X-01A2-4 R ACS350-03X-01A9-4 R ACS350-03X-02A4-4 R ACS350-03X-03A3-4 R ACS350-03X-04A1-4 R ACS350-03X-05A6-4 R ACS350-03X-07A3-4 R ACS350-03X-08A8-4 R ACS350-03X-12A5-4 R ACS350-03X-15A6-4 R3 X: a típuskódon belül E vagy U jelöléssel. 3AFE REV B HU

4 Műszaki paraméterek 4 Hálózati csatlakozás Feszültség és teljesítmény tartomány Frekvencia Teljesítménytényező 0.98 Motor csatlakozás Feszültség Frekvencia Folyamatos terhelhetőség (állandó nyomaték maximálisan 40 0 C környezeti hőmérsékleten) Túlterhelhetőség (maximálisan 40 0 C környezeti hőmérséklet) Kapcsolási frekvencia Gyári beállítás Választható Felfutási idő Lefutási idő Fékezés Sebesség szabályzás Statikus pontosság Dinamikus pontosság Nyomaték szabályzás Nyomatékugrás idő Linearitás Környezeti határértékek Környezeti hőmérséklet Magasság Kimeneti áram Relatív páratartalom Védettségi osztály Burkolat szín Légszennyezettség Szállítás Raktározás Üzemeltetés Termék megfelelőség 3AFE REV B HU fázis, V ±10% kw ( LE) 3-fázis, V ±10% kw ( LE) 3-fázis, V ±10% kw ( LE) Hz 3-fázis, 0... U HÁLÓZAT -ig Hz Névleges kimeneti áram: I 2N Nehéz üzemben 1.5 x I 2N 1 percig minden 10 percben Indításkor 1.8 x I 2 másodpercig 2N 4 khz khz, 4 khz-es lépésekkel másodperc másodperc Beépített fékcsopper alapkivitelben motor névleges szlip 20%-a < 1% s 100% nyomaték ugrásnál < 10ms a névleges nyomatéknál ± 5% névleges nyomatéknál o C, deresedés nélkül 50 o C, 10%-os leértékeléssel A névleges áram méterig, méterig 100 méterenként 1%-kal leértékelni Kisebb mint 95% (páralecsapódás nélkül) IP 20 / opcionálisan NEMA 1 védettség NCS 1502-Y, RAL 9002, PMS 420 C IEC Villamosan vezető részecskék nélkül Class 1C2 (vegyi gázok) Class 1S2 (szilárd részecskék) Class 2C2 (vegyi gázok) Class 2S2 (szilárd részecskék) Class 3C2 (vegyi gázok) Class 3S2 (szilárd részecskék) 73/23/EEC kisfeszültségű direktíva kiegészítésekkel 98/37/EC gépgyártási direktíva 89/336/EEC EMC direktíva kiegészítésekkel ISO 9001 minőségbiztosítási rendszer ISO környezetvédelmi rendszer UL, cul, CE, C-Tick és GOST R tanúsítványok Programozható vezérlőfelület Két analóg bemenet Feszültség jel Unipoláris Bipoláris Áram jel Unipoláris Bipoláris Potenciométer referencia jel Felbontás Pontosság Egy analóg kimenet Segédfeszültség Öt digitális bemenet Bemeneti impedancia Egy relé kimenet Típus Maximális kapcsolható fesz Maximális kapcsolási áram Maximális folyamatos áram Egy digitális kimenet Típus Maximális kapcsolható fesz Maximális kapcsolási áram Frekvencia Felbontás Pontosság Soros kounikáció Terepi busz Frissítés PROFIBUS DP DeviceNet CANopen Modbus Fojtók AC bemeneti fojtó AC kimeneti fojtó 0 (2) V, R in > 312 kω V, R in > 312 kω 0 (4) ma, R in = 100 Ω ma, R in = 100 Ω 10 V ±1% max. 10 ma, R < 10 kω 0.1% ±1% 0 (4) ma, terhelés < 500 Ω 24 V DC ±10%, max. 200 ma V DC belső vagy külső feszültségről, PNP és NPN, impulzus bemenet khz 2.4 kω Váltó 250 V AC/30 V DC 0.5 A/30 V DC; 5 A/230 V AC 2 A rms Tranzisztor kimenet 30 V DC 100 ma/30 V DC, rövidzárvédett 10 Hz khz 1 Hz 0.2% Bepattintható < 10 ms (a hajtás és a terepi busz modul között) 9-tűs D-csatlakozó Átviteli sebesség 12 Mbit/s-ig PROFIBUS DP és PROFIBUS DPV1 Hálózati oldalról PROFIdrive felület. 5-tűs csavaros csatlakozó Átviteli sebesség 500 kbit/s-ig Hálózati oldalról ODVA AC/DC drive felület. 9-tűs D-csatlakozó Átviteli sebesség 1 Mbit/s-ig Hálózati oldalról CiA DS402 felület. 4-tűs csavaros csatlakozó Átviteli sebesség 115 kbit/s-ig Külső opció Részterhelésen csökkenti a THD-t, megfelel az EN szabványnak Külső opció Hosszabb motorkábel alkalmazható EMC (EN szabvány szerint) Másodlagos környezetre, korlátozás nélkül 30 m motorkábel hosszig, alapkivitelben beépítve.

5 Méretek Szekrénybe szerelhető hajtások (IP 20) Falra szerelhető hajtások (NEMA 1) H1 H2 H3 H4 H5 D W D Vázméret H1 H2 H3 IP 20 NEMA 1 W D Tömeg kg H4 H5 W D Tömeg kg R R R R H1 = Magasság rögzítőfülek nélkül H2 = Magasság rögzítőfüllel, de kábelrögzítő nélkül H3 = Magasság rögzítőfüllel és kábelrögzítővel H4 = Magasság rögzítőfüllel és csatlakozó dobozzal H5 = Magasság rögzítőfüllel, csatlakozó dobozzal és burkolattal W = Szélesség D = Mélység W Opciók Az opciók kiválasztása A táblázat első oszlopában megtalálhatók az ACS350-es frekvenciaváltóknál alkalmazható opciók 4-jegyű azonosító kódjai. Ezzel a kóddal lehet a fenti típuskódban a J400 kódot helyettesíteni. A kívánt opciók megrendelhetők igény szerint az opció kódok egymás utáni felsorolásával. Opcionális lehetőségek Védettség - *) NEMA 1 (R0, R1, R2) - *) NEMA 1 (R3) MUL1-R1 MUL1-R3 Vezérlőpanel J400 Assistant vezérlőpanel ACS-CP-A J404 Basic vezérlőpanel ACS-CP-C - *) Panel felfogató készlet ACS/H-CP-EXT Potenciométer J402 Potenciométer MPOT-01 Terepi buszok K451 K454 K457 K458 DeviceNet PROFIBUS DP CANopen ModBus RTU Külső eszközök - *) - *) FlashDrop DriveWindow Light 2 FDNA-01 FPBA-01 FCAN-01 FMBA-01 MFDT-01 DriveWindow Light 2 *) Külön tételként rendelhető. 3AFE REV B HU

6 Opciók Vezérlő felület Vezérlő felület Panel takarófedél A panel takarófedél legfőbb feladata a vezérlőpanel csatlakozófelületének védelme. Az ACS350 hajtás alapkivitelben tartalmazza. Opcióként az igényeknek megfelelően kétféle vezérlőpanel rendelhető. Basic vezérlőpanel A Basic vezérlőpanel egysoros numerikus kijelzővel rendelkezik. A panel használható a hajtás vezérléséhez, a paraméter értékek beállításához, vagy frekvenciaváltók közötti átmásolásához. Assistant vezérlőpanel Az Assistant vezérlőpanel többnyelvű alfanumerikus kijelzőjével könnyen paraméterezhetők a hajtások. A panel számos segéddel és beépített segítség funkcióval rendelkezik. Továbbá rendelkezik valós idejű órával, mely hibanaplózáshoz, vagy a hajtás vezérléséhez, indításához, leállításához is használható. Használható a paraméterlista elmentéséhez, másik frekvenciaváltóba feltöltéséhez. A nagyméretű grafikus kijelzővel és a multifunkciós nyomógombokkal a hajtás egyszerűen kezelhető. Potenciométer Az MPOT-01 opciós modul potenciométerrel és két DIP kapcsolóval (indítás/leállítás és előre/hátra forgásirány) rendelkezik. A potenciométerhez nem szükséges külső feszültségforrás. Panel felfogató készlet A felfogató készlettel a vezérlőpanel szekrényajtóra történő illesztésére használható. A csomag 3 m toldókábelt, tömítést, felfogató csavarokat és felfogató keretet tartalmaz. Panel takarófedél (a csomagolás tartalmazza) Potenciométer Basic vezérlőpanel Assistant vezérlőpanel 6 3AFE REV B HU

7 Opciók Vezérlő felület Terepi buszos illesztés A bepattintható terepi busz modul kapcsolatot teremt az automatizálási rendszerekkel. A kéteres vezérléssel a hagyományos kábelezéshez képest csökkennek a költségek, és emelkedik a rendszer üzembiztonsága. Az ACS350 az alábbi opciós modulokat támogatja: DeviceNet PROFIBUS DP CANopen Modbus RTU Védettség és telepítés EMC szűrő földelő csavar (EMC) Varisztor földelő csavar Cserélhető felület márkajelzéshez Vezérlőpanel csatlakozó "FlashDrop" csatlakozó Állapotjelző LED-ek Analóg bemenet/kimenet Relé kimenet Digitális bemenet Digitális kimenet NEMA 1 átalakító készlet A NEMA 1 készlet tartalmaz egy csatlakozó dobozt a villamos részek ujjal történő érintése ellen, légcsatorna csatlakozót, és egy burkolatot a szennyeződések és a por ellen. Sorkapocs fedél A sorkapocs fedél a hajtás vezérlőfelületét védi. Kábelrögzítő lemez A kábelrögzítő lemez a kábelek rögzítésére és 360 o - os földelésére szolgál az elektronikus zavarok ellen. A hajtáshoz alaptartozék. Sorkapocs fedél (a csomagolás tartalmazza) Kábelrögzítő lemez (a csomagolás tartalmazza) 3AFE REV B HU

8 Opciók Külső eszközök Külső eszköz rendelése esetén külön rendelési kód szükséges. "FlashDrop" A "FlashDrop" egy tenyérbe helyezhető paraméterező egység. Lehetőség van a nem kívánatos paraméter-csoportok elrejtésére, így csak az alkalmazáshoz szükséges paraméterek láthatók. Az eszközzel a praméterlista másolható két hajtás, vagy a hajtás és számítógép között is. Mindez a hajtás feszültség alá helyezése nélkül használható - még a hajtás teljes kicsomagolása sem szükséges. DrivePM A DrivePM (Drive parameter manager) a FlashDrop-hoz a paraméterlista létrehozására, szerkesztésére, másolására szolgáló szoftver. Bármely paraméter(csoport) elrejthető, melynek következtében a kezelő csak a számára szükséges paramétereket látja. DrivePM követelmények Windows 2000/XP Szabad soros port a PC-n "FlashDrop" készlet tartalma FlashDrop DrivePM szoftver telepítő CD Felhasználói készikönyv pdf formátumban a CD lemezen OPCA-02 PC csatlakozó kábel Akkumulátortöltő Fékellenállás A megfelelő fékellenállás kiválasztása az alábbi táblázat szerint. További információk a kiválasztással kapcsolatban az ACS350 felhasználói kézikönyvben találhatók. Az ACS350 alapkivitelben beépített fékcsopperrel rendelkezik, így nincs szükség további helyre és telepítési időre a használatához. Kiválasztási táblázat Típus Vázméret R min ohm R max ohm P BRmax kw LE 1-fázis, V hálózati feszültség ACS350-01X-02A4-2 R ACS350-01X-04A7-2 R ACS350-01X-06A7-2 R ACS350-01X-07A5-2 R ACS350-01X-09A8-2 R fázis, V hálózati feszültség ACS350-03X-02A4-2 R ACS350-03X-03A5-2 R ACS350-03X-04A7-2 R ACS350-03X-06A7-2 R ACS350-03X-07A5-2 R ACS350-03X-09A8-2 R ACS350-03X-13A3-2 R ACS350-03X-17A6-2 R fázis V hálózati feszültség ACS350-03X-01A2-4 R ACS350-03X-01A9-4 R ACS350-03X-02A4-4 R ACS350-03X-03A3-4 R ACS350-03X-04A1-4 R ACS350-03X-05A6-4 R ACS350-03X-07A3-4 R ACS350-03X-08A8-4 R ACS350-03X-12A5-4 R ACS350-03X-15A6-4 R X: a típuskódon belül E vagy U jelöléssel. Bemeneti és kimeneti fojtók A bemeneti és kimeneti fojtókkal kapcsolatos kérdésekkel forduljon kereskedő partnereinkhez, vagy a helyi ABB-hez. 8 3AFE REV B HU

9 Opciók Szoftver Szoftver rendelése esetén külön rendelési kód szükséges. DriveWindow Light 2 A DriveWindow Light 2 egy könnyen használható üzembehelyező és karbantartó szoftver ACS350 hajtásokhoz. Kapcsolat nélküli módban az üzembehelyezés előtt, már az irodában elvégezhetők a megfelelő beállítások. A paraméterező ablakban láthatók, szerkeszthetők, és lementhetők a paraméterek. A paraméter összehasonlító funkció segítségével ellenőrizheti a lementett paraméterlistához képest a hajtásban lévő paraméterlista változását. A hajtás vezérlésének egyik lehetősége a DriveWindow Light. A szoftver segítségével létrehozható saját paraméterlista, egyidőben négy aktuális érték követhető nyomon. Az értékek változása grafikus és numerikus formában is nyomonkövethető, a monitorozás leállítható bármely előre meghatározott helyről. Kivételes tulajdonságok Sorrendi vezérlés programozása ACS350-nél Paraméterlista szerkesztés, mentés, feltöltés Grafikus és numerikus monitorozás Hajtás vezérlés Üzembehelyezési varázsló DriveWindow Light követelmények Windows NT/2000/XP Szabad soros port a PC-n Szabad vezérlőpanel csatlakozó Sorrendi vezérlés programozása Az ACS350 frekvenciaváltónál lehetőség van a DriveWindow Light 2-vel a sorrendi vezérlés paraméterezésére. A program segítségével a számítógép monitorán grafikus formában láthatók a vezérléshez felhasznált feltételek, a vezérlés aktív állapota, az átmenet feltételei, az átmenet késleltetése, valamint az aktuális referencia és a rámpaidő. A sorrendi vezérlés lehetőséget ad felhasználó specifikus programozásra. Ezzel az új megoldással előre meghatározott folyamatsorrend valósítható meg, csökkentve a külső logikai vezérlők (PLC-k) alkalmazását. Az egyszerűbb felhasználásoknál a PLC elhagyható. Üzembehelyezési varázsló Az üzembehelyezési varázsló megkönnyíti a hajtás felparaméterezését. Egyszerűen elindítja a varázslót, kiválasztja a megfelelő paramétercsoportot, pl.: analóg kimenetek beállítása, és az összes ehhez tartozó paramétert ábrák segítségével együtt beállítja. 3AFE REV B HU

10 Műszaki adatok Hűtés Az ACS350 akapkivitelben hűtőventillátorral szerelt. A hűtőlevegő mentes korrozív anyagoktól, és hőmérséklete nem haladhatja meg a 40 o C-ot (leértékeléssel az 50 o C-ot). További korlátozások a műszaki paraméterek, környezeti határértékek táblázatában találhatók. Hűtőlevegő mennyiség Vázméret Típus Vázméret w BTU/Hr m 3 /h ft 3 /min Eldisszipált hő Légáram 1-fázis, V hálózati feszültség ACS350-01X-02A4-2 R * ) -* ) ACS350-01X-04A7-2 R ACS350-01X-06A7-2 R ACS350-01X-07A5-2 R ACS350-01X-09A8-2 R fázis, V hálózati feszültség ACS350-03X-02A4-2 R * ) -* ) ACS350-03X-03A5-2 R * ) -* ) ACS350-03X-04A7-2 R ACS350-03X-06A7-2 R ACS350-03X-07A5-2 R ACS350-03X-09A8-2 R ACS350-03X-13A3-2 R ACS350-03X-17A6-2 R fázis, V hálózati feszültség ACS350-03X-01A2-4 R * ) -* ) ACS350-03X-01A9-4 R * ) -* ) ACS350-03X-02A4-4 R ACS350-03X-03A3-4 R ACS350-03X-04A1-4 R ACS350-03X-05A6-4 R ACS350-03X-07A3-4 R ACS350-03X-08A8-4 R ACS350-03X-12A5-4 R ACS350-03X-15A6-4 R X: a típuskódon belül E vagy U jelöléssel. * ) R0 vázméretnél konvekcióval Biztosítékok Az ABB standard hajtásaihoz normál biztosítók használhatók. A betáp oldali biztosítók kiválasztása a táblázat szerint. Kiválasztási táblázat Típus IEC biztosítók Biztosító A típus* ) UL biztosítók Biztosító A típus* ) 1-fázis, V hálózati feszültség ACS350-01X-02A4-2 R0 10 gg 10 UL class T ACS350-01X-04A7-2 R1 16 gg 20 UL class T ACS350-01X-06A7-2 R1 20 gg 25 UL class T ACS350-01X-07A5-2 R2 25 gg 30 UL class T ACS350-01X-09A8-2 R2 35 gg 35 UL class T 3-fázis, V hálózati feszültség ACS350-03X-02A4-2 R0 10 gg 10 UL class T ACS350-03X-03A5-2 R0 10 gg 10 UL class T ACS350-03X-04A7-2 R1 10 gg 15 UL class T ACS350-03X-06A7-2 R1 16 gg 15 UL class T ACS350-03X-07A5-2 R1 16 gg 15 UL class T ACS350-03X-09A8-2 R2 16 gg 20 UL class T ACS350-03X-13A3-2 R2 25 gg 30 UL class T ACS350-03X-17A6-2 R2 25 gg 35 UL class T 3-fázis, V hálózati feszültség ACS350-03X-01A2-4 R0 10 gg 10 UL class T ACS350-03X-01A9-4 R0 10 gg 10 UL class T ACS350-03X-02A4-4 R1 10 gg 10 UL class T ACS350-03X-03A3-4 R1 10 gg 10 UL class T ACS350-03X-04A1-4 R1 16 gg 15 UL class T ACS350-03X-05A6-4 R1 16 gg 15 UL class T ACS350-03X-07A3-4 R1 16 gg 20 UL class T ACS350-03X-08A8-4 R1 20 gg 25 UL class T ACS350-03X-12A5-4 R3 25 gg 30 UL class T ACS350-03X-15A6-4 R3 30 gg 35 UL class T X: a típuskódon belül E vagy U jelöléssel. * ) az IEC szabvány szerint. Szabad helyigény Tokozás típus Felette Alatta Mindkét oldalon Minden méret AFE REV B HU

11 Vezérlő felület Az alábbi ábrák csak bekötési példák. További információk az ACS350 felhasználói kézikönyvben találhatók. rámpa pár kiv. R<10 kω ma A kábel árnyékolása a jelforrás felöli végén földelendő álandó ford. 1 előre/ hátra DI konfiguráció NPN logika (negatív) start/ stop Bipoláris feszültségbemenet szintén használható az ábra szerint : ACS350 X1 SCR AI1 +10 V AI2 AO +24 V DCOM DI1 DI2 DI3 DI4 DI5 ROCOM RONC RONO DOSRC DOOUT DO DIP kapcsoló analóg bemenetek AI1: AI2: NO NO R<10 kω 0-10 V 0(4)-20 ma + 24 V álandó ford. 1 előre/ hátra start/ stop 0 V DI konfiguráció PNP logika (forrás) külső tápegységgel ACS350 X SCR AI1 +10 V AI2 AO +24 V DCOM DI1 DI2 DI3 DI4 DI5 ROCOM RONC RONO DOSRC DOOUT DO DIP kapcsoló analóg bemenetek AI1: AI2: NO NO 0-10 V 0-10 V +10 V -10 V SCR AI +10 V DIP kapcsoló analóg bemenetek AI1: NO 0-10 V 3AFE REV B HU

12 Copyright 2006 ABB. Minden jog fenntertva. 3AFE REV B HU A változtatás jogát fenntartjuk. ABB Kft. Villamos motorok és hajtások 1138 Budapest Váci u Magyarország Telefon , Telefax hajtas@hu.abb.com Internet
