1 Panasonic Kezelési útmutató beltéri egységekhez Szobai légkondicionáló Beltéri egység CS-E7HKEW-3 CS-E9HKEW-3 CS-E12HKEW-3 CS-E15HKE-3 (Kültéri egység CU-E7HKE-3 CU-E9HKE-3 CU-E12HKE-3 CU-E15HKE-3 CU-2E15GBE CU-2E18CBPG CU-3E18EBE CU-3E23CBPG CU-4E27CBPG) Mielôtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el ezt a kezelési útmutatót, és ôrizze meg, hogy a késôbbiekben is segítségére lehessen. Rövid kezelési ismertetô a 28. oldalon. Rövid kezelési ismertetô a 12. oldalon 2007 Panasonic HA Air-Conditioning (M) Sdn. Bhd. (11969-T). Minden jog fenntartva. Jogtalan másolás és terjesztés törvénybe ütközik. 1

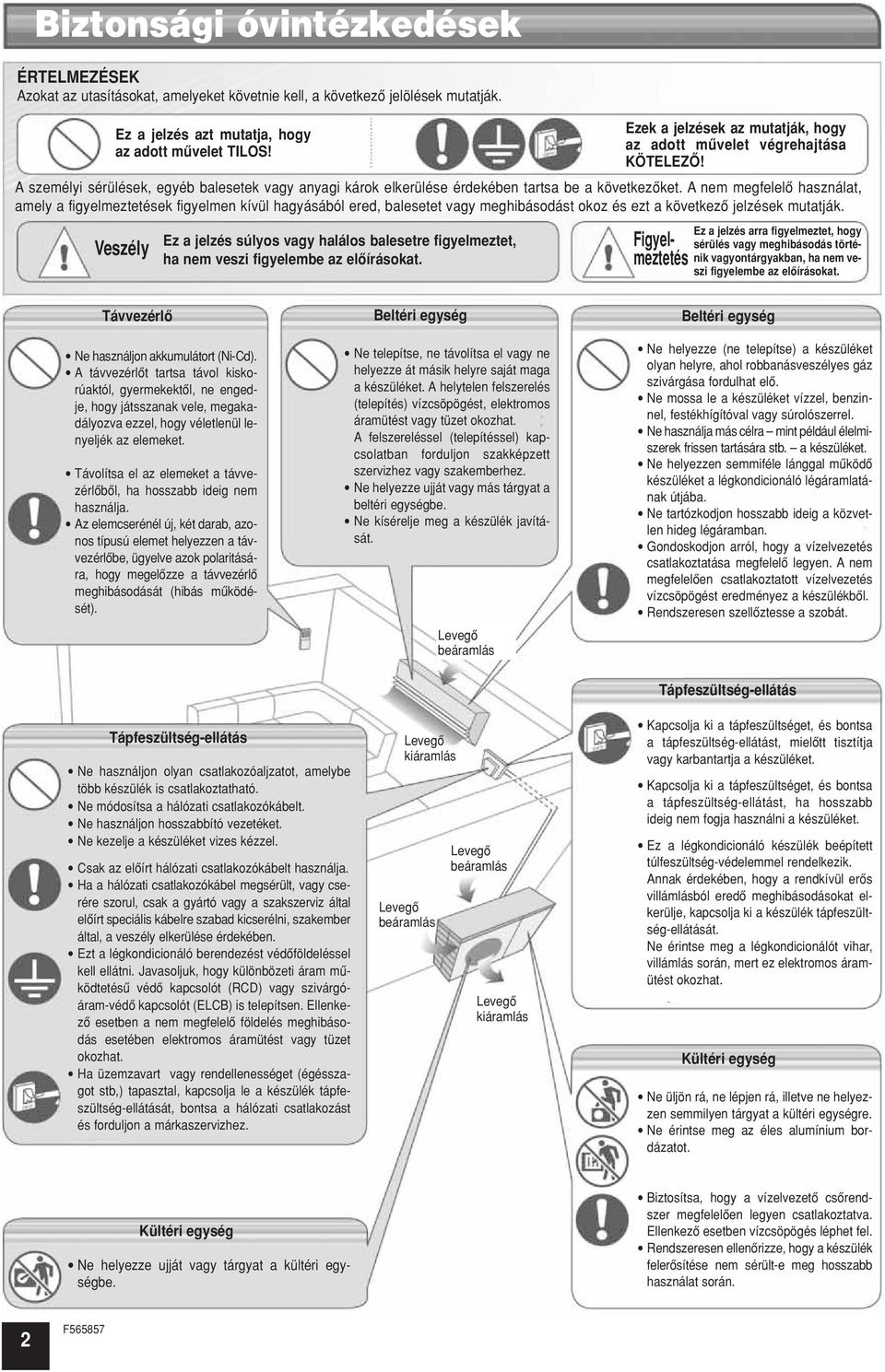

2 Biztonsági óvintézkedések ÉRTELMEZÉSEK Azokat az utasításokat, amelyeket követnie kell, a következô jelölések mutatják. Ez a jelzés azt mutatja, hogy az adott mûvelet TILOS! Ezek a jelzések az mutatják, hogy az adott mûvelet végrehajtása KÖTELEZÔ! A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következôket. A nem megfelelô használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következô jelzések mutatják. Veszély Ez a jelzés súlyos vagy halálos balesetre figyelmeztet, ha nem veszi figyelembe az elôírásokat. Figyelmeztetés Ez a jelzés arra figyelmeztet, hogy sérülés vagy meghibásodás történik vagyontárgyakban, ha nem veszi figyelembe az elôírásokat. Távvezérlô Ne használjon akkumulátort (Ni-Cd). A távvezérlôt tartsa távol kiskorúaktól, gyermekektôl, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket. Távolítsa el az elemeket a távvezérlôbôl, ha hosszabb ideig nem használja. Az elemcserénél új, két darab, azonos típusú elemet helyezzen a távvezérlôbe, ügyelve azok polaritására, hogy megelôzze a távvezérlô meghibásodását (hibás mûködését). Beltéri egység Ne telepítse, ne távolítsa el vagy ne helyezze át másik helyre saját maga a készüléket. A helytelen felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tüzet okozhat. A felszereléssel (telepítéssel) kapcsolatban forduljon szakképzett szervizhez vagy szakemberhez. Ne helyezze ujját vagy más tárgyat a beltéri egységbe. Ne kísérelje meg a készülék javítását. Levegô beáramlás Beltéri egység Ne helyezze (ne telepítse) a készüléket olyan helyre, ahol robbanásveszélyes gáz szivárgása fordulhat elô. Ne mossa le a készüléket vízzel, benzinnel, festékhígítóval vagy súrolószerrel. Ne használja más célra mint például élelmiszerek frissen tartására stb. a készüléket. Ne helyezzen semmiféle lánggal mûködô készüléket a légkondicionáló légáramlatának útjába. Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramban. Gondoskodjon arról, hogy a vízelvezetés csatlakoztatása megfelelô legyen. A nem megfelelôen csatlakoztatott vízelvezetés vízcsöpögést eredményez a készülékbôl. Rendszeresen szellôztesse a szobát. Tápfeszültség-ellátás Tápfeszültség-ellátás Ne használjon olyan csatlakozóaljzatot, amelybe több készülék is csatlakoztatható. Ne módosítsa a hálózati csatlakozókábelt. Ne használjon hosszabbító vezetéket. Ne kezelje a készüléket vizes kézzel. Csak az elôírt hálózati csatlakozókábelt használja. Ha a hálózati csatlakozókábel megsérült, vagy cserére szorul, csak a gyártó vagy a szakszerviz által elôírt speciális kábelre szabad kicserélni, szakember által, a veszély elkerülése érdekében. Ezt a légkondicionáló berendezést védôföldeléssel kell ellátni. Javasoljuk, hogy különbözeti áram mûködtetésû védô kapcsolót (RCD) vagy szivárgóáram-védô kapcsolót (ELCB) is telepítsen. Ellenkezô esetben a nem megfelelô földelés meghibásodás esetében elektromos áramütést vagy tüzet okozhat. Ha üzemzavart vagy rendellenességet (égésszagot stb,) tapasztal, kapcsolja le a készülék tápfeszültség-ellátását, bontsa a hálózati csatlakozást és forduljon a márkaszervizhez. Levegô kiáramlás Levegô beáramlás Levegô beáramlás Levegô kiáramlás Kapcsolja ki a tápfeszültséget, és bontsa a tápfeszültség-ellátást, mielôtt tisztítja vagy karbantartja a készüléket. Kapcsolja ki a tápfeszültséget, és bontsa a tápfeszültség-ellátást, ha hosszabb ideig nem fogja használni a készüléket. Ez a légkondicionáló készülék beépített túlfeszültség-védelemmel rendelkezik. Annak érdekében, hogy a rendkívül erôs villámlásból eredô meghibásodásokat elkerülje, kapcsolja ki a készülék tápfeszültség-ellátását. Ne érintse meg a légkondicionálót vihar, villámlás során, mert ez elektromos áramütést okozhat. Kültéri egység Ne üljön rá, ne lépjen rá, illetve ne helyezzen semmilyen tárgyat a kültéri egységre. Ne érintse meg az éles alumínium bordázatot. Kültéri egység Ne helyezze ujját vagy tárgyat a kültéri egységbe. Biztosítsa, hogy a vízelvezetô csôrendszer megfelelôen legyen csatlakoztatva. Ellenkezô esetben vízcsöpögés léphet fel. Rendszeresen ellenôrizze, hogy a készülék felerôsítése nem sérült-e meg hosszabb használat során. 2

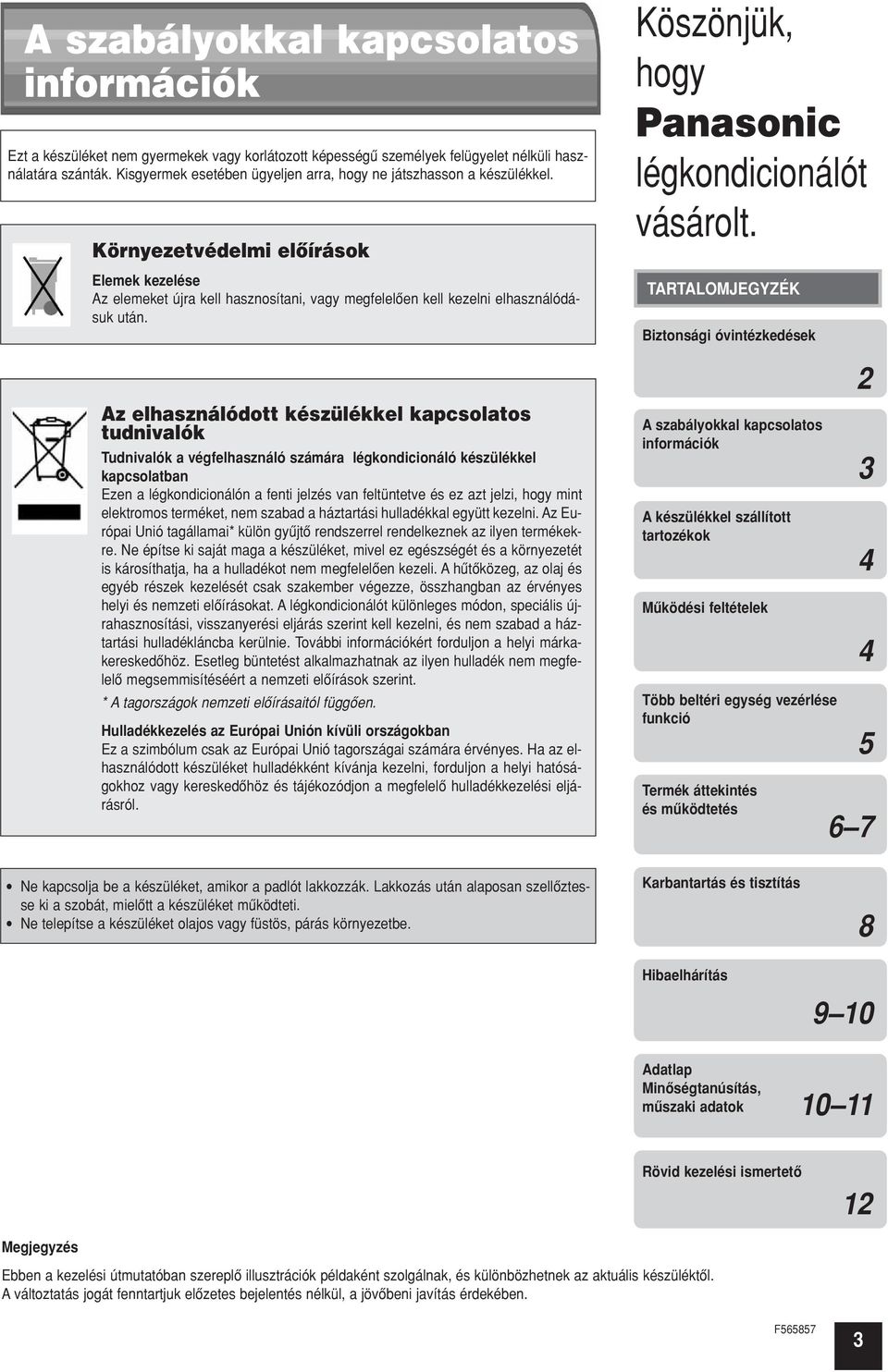

3 A szabályokkal kapcsolatos információk Ezt a készüléket nem gyermekek vagy korlátozott képességû személyek felügyelet nélküli használatára szánták. Kisgyermek esetében ügyeljen arra, hogy ne játszhasson a készülékkel. Környezetvédelmi elôírások Elemek kezelése Az elemeket újra kell hasznosítani, vagy megfelelôen kell kezelni elhasználódásuk után. Az elhasználódott készülékkel kapcsolatos tudnivalók Tudnivalók a végfelhasználó számára légkondicionáló készülékkel kapcsolatban Ezen a légkondicionálón a fenti jelzés van feltüntetve és ez azt jelzi, hogy mint elektromos terméket, nem szabad a háztartási hulladékkal együtt kezelni. Az Európai Unió tagállamai* külön gyûjtô rendszerrel rendelkeznek az ilyen termékekre. Ne építse ki saját maga a készüléket, mivel ez egészségét és a környezetét is károsíthatja, ha a hulladékot nem megfelelôen kezeli. A hûtôközeg, az olaj és egyéb részek kezelését csak szakember végezze, összhangban az érvényes helyi és nemzeti elôírásokat. A légkondicionálót különleges módon, speciális újrahasznosítási, visszanyerési eljárás szerint kell kezelni, és nem szabad a háztartási hulladékláncba kerülnie. További információkért forduljon a helyi márkakereskedôhöz. Esetleg büntetést alkalmazhatnak az ilyen hulladék nem megfelelô megsemmisítéséért a nemzeti elôírások szerint. * A tagországok nemzeti elôírásaitól függôen. Hulladékkezelés az Európai Unión kívüli országokban Ez a szimbólum csak az Európai Unió tagországai számára érvényes. Ha az elhasználódott készüléket hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz vagy kereskedôhöz és tájékozódjon a megfelelô hulladékkezelési eljárásról. Köszönjük, hogy Panasonic légkondicionálót vásárolt. TARTALOMJEGYZÉK Biztonsági óvintézkedések A szabályokkal kapcsolatos információk A készülékkel szállított tartozékok Mûködési feltételek Több beltéri egység vezérlése funkció Termék áttekintés és mûködtetés Ne kapcsolja be a készüléket, amikor a padlót lakkozzák. Lakkozás után alaposan szellôztesse ki a szobát, mielôtt a készüléket mûködteti. Ne telepítse a készüléket olajos vagy füstös, párás környezetbe. Karbantartás és tisztítás 8 Hibaelhárítás 9 10 Adatlap Minôségtanúsítás, mûszaki adatok Rövid kezelési ismertetô 12 Megjegyzés Ebben a kezelési útmutatóban szereplô illusztrációk példaként szolgálnak, és különbözhetnek az aktuális készüléktôl. A változtatás jogát fenntartjuk elôzetes bejelentés nélkül, a jövôbeni javítás érdekében. 3

4 A készülékkel szállított tartozékok Sorszám Szállított tartozékok Mennyiség 1 Felerôsítôlap 1 2 Felerôsítôlapot rögzítô csavarok 6 3 Távvezérlô 1 4 Elemek 2 5 Távvezérlôtartó Távvezérlôtartót felerôsítô csavarok 2 Vízelvezetô könyök 1 Alkalmazható csôrendszer kit CZ-3F5, 7BP (E7HKE, E9HKE, E12HKE) CZ-4F5, 7, 10BP (E15HKE) Mûködési feltételek MÛKÖDÉSI FELTÉTELEK A következô hômérséklethatárok között használja ezt a légkondicionálót. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3) Hômérséklet ( C) Belsô tér Külsô tér TSZ* TN* TSZ* TN* HÛTÉS FÛTÉS 15 Megjegyzés: Ha a kültéri hômérséklet kívül esik a fenti hômérséklet-tartományon, a fûtô kapacitás jelentôsen csökken, és a kültéri egység esetleg leállhat a védô funkció miatt. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG) Hômérséklet ( C) Belsô tér Külsô tér TSZ* TN* TSZ* TN* HÛTÉS FÛTÉS *TSZ: száraz hômérô *TN: nedves hômérô 4

5 Több beltéri egység vezérlése funkció (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG) ÉRTELMEZÉS A több beltéri egység vezérlése rendszerben egy kültéri egységhez több beltéri egység van csatlakoztatva. Beltéri egység A beltéri egységeket külön-külön vagy együtt is lehet mûködtetni. Az elsôként bekapcsolt készülék mûködési módjának van elsôdlegessége. Mûködés közben a fûtés és hûtés üzemmód nem aktiválható egy idôben a különbözô beltéri egységeknél. A bekapcsolást jelzô villogása jelzi, hogy a beltéri egység más mûködési üzemmódban van. Nappali Kültéri egység A szoba B szoba Figyelmeztetés A légminôség-figyelés ( ) és az e-ion ( ) funkciók csak a készülék kikapcsolt állapotában aktiválhatók. Ebben a kondícióban amikor az e-ion kijelzô világít, a készülék automatikus (AUTO) ventilátorsebességgel és levegôáramlás-arány beállítással fog mûködni. Azonban az mûködés nem aktiválható, ha más beltéri egységnél a fûtési üzemmód lett beállítva. 5

6 Termék áttekintés és mûködtetés e-ion LEVEGÔTISZTÍTÓ RENDSZER Ne érintse meg mûködés közben Automatikus mûködés ki/be kapcsoló gomb A légkondicionáló mûködtetésére szolgál, amikor a távvezérlô nincs kéznél vagy meghibásodott. Mûködtetés (AUTO OFF/ON) Üzemmód Elôlap e-ion szûrôk Aktív e-ion teljesítmény modul Aktív e-ion generátor Egyszer megnyomva Tartsa nyomva, amíg egy beep hangot hall, ezután engedje el. Tartsa nyomva, amíg egy beep hangot hall, ezután engedje el. Tartsa nyomva, amíg két beep hangot hall, ezután engedje el. Automatikus Hûtés Fûtés Kikapcsoláshoz újra nyomja meg ezt a gombot. KIJELZÔ Vízszintes levegôáramlást irányító lapok Kézzel állítsa be. (Zöld) (Narancs) (Narancs) (Narancs) (Zöld) Függôleges levegôáramlást irányító lapok Ne állítsa kézzel. Maximális távolság: 8 m Távvezérlô jelének érzékelôje (Kék) A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSA Ügyeljen arra, hogy a távvezérlô kijelzôjén a Ki (OFF) jelzés legyen látható, mert akkor megakadályozható a készülék téves indítása/leállítása. A HÔMÉRSÉKLET BEÁLLÍTÁSA Távvezérlô kijelzôje A kiválasztható hômérséklet-tartomány 16 C~ 30 C fûtés, hûtés, párátlanítás üzemmódban. Az alábbiakban javasolt hômérsékletek esetében energiamegtakarítás érhetô el. Fûtés üzemmód: 20 C ~ 24 C Hûtés üzemmód: 26 C ~ 28 C Párátlanítás: 1 C ~ 2 C-kal alacsonyabb, mint a szobahômérséklet AZ ÜZEMMÓDOK KIVÁLASZTÁSA AUTO üzemmód Automatikus mûködés az Ön kényelméért Az üzemmód váltásnál a bekapcsolást jelzô fény [POWER] villog. A készülék minden 30 percben újraválasztja a mûködési üzemmódot a hômérséklet beállítástól a külsô téri és a szobahômérséklettôl függôen. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3) A készülék minden 3 órában újraválasztja a mûködési üzemmódot a hômérséklet beállítástól a külsô téri és a szobahômérséklettôl függôen. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU- 4E27CBPG) HEAT Fûtés üzemmód Élvezze a meleg levegôt Fûtés üzemmódban a készülék rövid idô után melegíteni kezd. A bekapcsolást jelzô fény [POWER] villog e mûködés alatt. COOL Hûtés üzemmód Élvezze a hûvös levegôt DRY Párátlanítás üzemmód Párátlanítja a környezetet Ebben az üzemmódban a levegôt párátlanítja a készülék, lassú ventilátorsebesség mellett, és így tartja a beállított hômérsékletet. 6

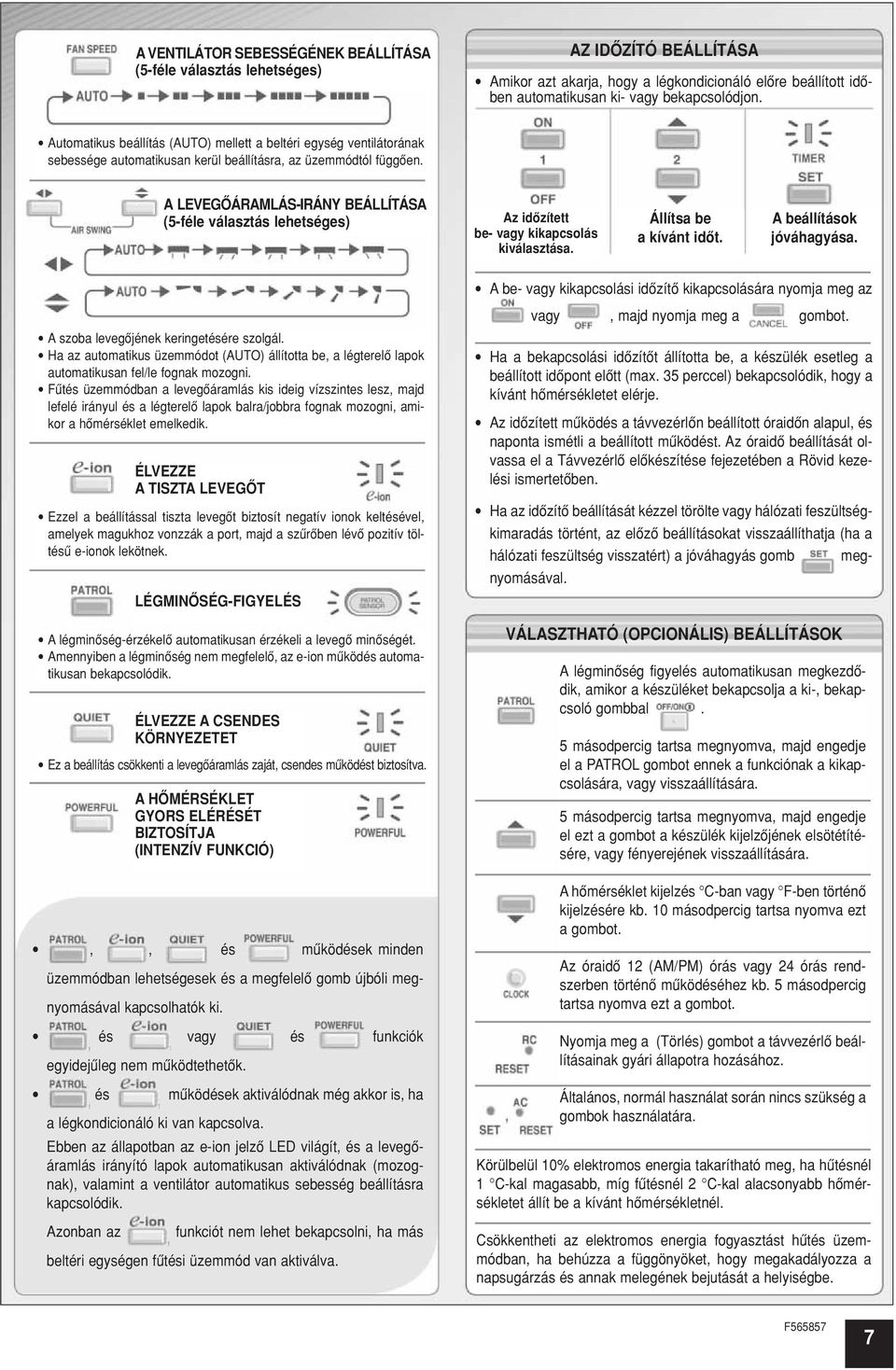

7 A VENTILÁTOR SEBESSÉGÉNEK BEÁLLÍTÁSA (5-féle választás lehetséges) AZ IDÔZÍTÓ BEÁLLÍTÁSA Amikor azt akarja, hogy a légkondicionáló elôre beállított idôben automatikusan ki- vagy bekapcsolódjon. Automatikus beállítás (AUTO) mellett a beltéri egység ventilátorának sebessége automatikusan kerül beállításra, az üzemmódtól függôen. A LEVEGÔÁRAMLÁS-IRÁNY BEÁLLÍTÁSA (5-féle választás lehetséges) Az idôzített be- vagy kikapcsolás kiválasztása. Állítsa be a kívánt idôt. A beállítások jóváhagyása. A be- vagy kikapcsolási idôzítô kikapcsolására nyomja meg az A szoba levegôjének keringetésére szolgál. Ha az automatikus üzemmódot (AUTO) állította be, a légterelô lapok automatikusan fel/le fognak mozogni. Fûtés üzemmódban a levegôáramlás kis ideig vízszintes lesz, majd lefelé irányul és a légterelô lapok balra/jobbra fognak mozogni, amikor a hômérséklet emelkedik. ÉLVEZZE A TISZTA LEVEGÔT Ezzel a beállítással tiszta levegôt biztosít negatív ionok keltésével, amelyek magukhoz vonzzák a port, majd a szûrôben lévô pozitív töltésû e-ionok lekötnek. LÉGMINÔSÉG-FIGYELÉS A légminôség-érzékelô automatikusan érzékeli a levegô minôségét. Amennyiben a légminôség nem megfelelô, az e-ion mûködés automatikusan bekapcsolódik. ÉLVEZZE A CSENDES KÖRNYEZETET Ez a beállítás csökkenti a levegôáramlás zaját, csendes mûködést biztosítva. A HÔMÉRSÉKLET GYORS ELÉRÉSÉT BIZTOSÍTJA (INTENZÍV FUNKCIÓ),, és mûködések minden üzemmódban lehetségesek és a megfelelô gomb újbóli megnyomásával kapcsolhatók ki. és vagy és funkciók egyidejûleg nem mûködtethetôk. és mûködések aktiválódnak még akkor is, ha a légkondicionáló ki van kapcsolva. Ebben az állapotban az e-ion jelzô LED világít, és a levegôáramlás irányító lapok automatikusan aktiválódnak (mozognak), valamint a ventilátor automatikus sebesség beállításra kapcsolódik. Azonban az funkciót nem lehet bekapcsolni, ha más beltéri egységen fûtési üzemmód van aktiválva. vagy, majd nyomja meg a gombot. Ha a bekapcsolási idôzítôt állította be, a készülék esetleg a beállított idôpont elôtt (max. 35 perccel) bekapcsolódik, hogy a kívánt hômérsékletet elérje. Az idôzített mûködés a távvezérlôn beállított óraidôn alapul, és naponta ismétli a beállított mûködést. Az óraidô beállítását olvassa el a Távvezérlô elôkészítése fejezetében a Rövid kezelési ismertetôben. Ha az idôzítô beállítását kézzel törölte vagy hálózati feszültségkimaradás történt, az elôzô beállításokat visszaállíthatja (ha a hálózati feszültség visszatért) a jóváhagyás gomb megnyomásával. VÁLASZTHATÓ (OPCIONÁLIS) BEÁLLÍTÁSOK A légminôség figyelés automatikusan megkezdôdik, amikor a készüléket bekapcsolja a ki-, bekapcsoló gombbal. 5 másodpercig tartsa megnyomva, majd engedje el a PATROL gombot ennek a funkciónak a kikapcsolására, vagy visszaállítására. 5 másodpercig tartsa megnyomva, majd engedje el ezt a gombot a készülék kijelzôjének elsötétítésére, vagy fényerejének visszaállítására. A hômérséklet kijelzés C-ban vagy F-ben történô kijelzésére kb. 10 másodpercig tartsa nyomva ezt a gombot. Az óraidô 12 (AM/PM) órás vagy 24 órás rendszerben történô mûködéséhez kb. 5 másodpercig tartsa nyomva ezt a gombot. Nyomja meg a (Törlés) gombot a távvezérlô beállításainak gyári állapotra hozásához. Általános, normál használat során nincs szükség a gombok használatára. Körülbelül 10% elektromos energia takarítható meg, ha hûtésnél 1 C-kal magasabb, míg fûtésnél 2 C-kal alacsonyabb hômérsékletet állít be a kívánt hômérsékletnél. Csökkentheti az elektromos energia fogyasztást hûtés üzemmódban, ha behúzza a függönyöket, hogy megakadályozza a napsugárzás és annak melegének bejutását a helyiségbe. 7

8 Karbantartás és tisztítás FIGYELMEZTETÉS A tisztítás elôtt kapcsolja ki a tápfeszültség-ellátást, és bontsa a csatlakozást. Ne érintse meg az alumínium bordázatot, mert az éles részek sérülést okozhatnak. TISZTÍTÁSI ÚTMUTATÁSOK Ne használjon benzint, festékhígítót vagy súrolóport a tisztításhoz. A tisztításhoz szappant vagy semleges kémhatású (~ph7) háztartási tisztítószert használjon. Ne használjon 40 C-nál melegebb vizet a tisztításhoz. ÖTLETEK Rendszeresen tisztítsa meg a szûrôket az energiafogyasztás csökkentése és az optimális teljesítmény biztosítása érdekében. A szezonális felülvizsgálat érdekében forduljon a kereskedôhöz. ALUMÍNIUM BORDÁZAT ELÔLAP Emelje fel és húzza ki az eltávolításhoz. Finoman mossa le, és szárítsa meg. Távolítsa el BELTÉRI EGYSÉG Finoman törölje le puha, száraz kendôvel. AKTÍV e-ion GENERÁTOR e-ion SZÛRÔK Rendszeresen tisztítsa a szûrôket. Óvatosan mossa le a szûrôket vízzel, és ügyeljen arra, nehogy megsértse a szûrôk felületét. Szárítsa ki a szûrôket árnyékban, tûztôl vagy közvetlen napsugárzástól távol. A sérült szûrôt cserélje ki újra. AKTÍV e-ion TELJESÍTMÉNY MODUL Vattarudacskával tisztítsa meg. Az aktív e-ion generátort 6 havonta tisztítsa meg. SZEZONÁLIS FELÜLVIZSGÁLAT, HA HOSSZABB IDEIG NEM HASZNÁLTA A KÉSZÜLÉKET Ellenôrizze, hogy szükséges-e a távvezérlô elemeinek cseréje. Ellenôrizze, hogy nincs-e akadály a levegô belépô és kilépô nyílások elôtt. A mûködtetés bekapcsolása után 15 perccel ellenôrizze, hogy a belépô és a kilépô levegô hômérsékletének különbsége a beltéri egységnél: Hûtés: 8 C, Fûtés: 14 C. HA HOSSZABB IDEIG NEM HASZNÁLJA A KÉSZÜLÉKET A fûtés üzemmódban 2-3 óráig mûködtesse a készüléket, hogy a belsô részekbôl teljesen kiszáradjon a nedvesség. Kapcsolja ki a tápfeszültség-ellátást. Távolítsa el a távvezérlôbôl az elemeket. AMIKOR A SZERVIZHEZ KELL FORDULNIA KAPCSOLJA KI A TÁPFESZÜLTSÉG-ELLÁTÁST, ÉS BONTSA A CSATLAKOZÁST, majd forduljon a márkaszervizhez a következô esetekben: Rendellenes zaj esetében, mûködés közben. Ha víz vagy idegen tárgy jutott a távvezérlôbe. Ha a víz szivárog a beltéri egységbôl. Ha a hálózati biztosító ismételten kikapcsolódik. Ha a hálózati csatlakozókábel természetellenesen meleg. A kapcsolók vagy nyomógombok nem mûködnek megfelelôen. 8

9 Hibaelhárítás A következô jelenségek nem jelentenek meghibásodást. Jelenség Köd áramlik ki a beltéri egységbôl. Mûködés közben olyan hang hallatszik, mint amikor víz áramlik. Furcsa szag érzôdik a szobában. A beltéri egység ventilátora idônként leáll automatikus ventilátorsebesség beállításnál. A készülék mûködésének kikapcsolása után a levegôáramoltatás folytatódik. Az újraindításnál néhány perc telik el a mûködésig. A kültéri egységbôl víz vagy gôz távozik. Az idôzítô kijelzôje állandóan világít. A bekapcsolást jelzô fény villog mûködés közben, és a beltéri egység ventilátora leáll. A beltéri egység ventilátora idônként leáll fûtés üzemmódban. A bekapcsolást jelzô fény villog, mielôtt a készülék bekapcsolódna. Kattogó zaj hallatszik mûködés közben. Ok Páralecsapódás keletkezik hûtés üzemmódban. A készülék belsejében áramló hûtôközeg áramlása okozza. Ez a szoba falaiból, bútoraiból, szônyegeibôl vagy az ott lévô ruhákból származó nyirkosságból adódik. Ez segít eltávolítani a környezeti szagokat. Ez a beltéri egységben még megmaradó hô eltávolítására szolgál (maximum 30 másodpercig tart). Akésleltetést a belsô védelem okozza, a készülék kompresszorának védelmében. Páralecsapódás vagy pára keletkezése a csövekben. Az idôzítô be van kapcsolva és annak beállítása naponta ismétlôdik. A készülék leolvasztás üzemmódra kapcsolódott, és a megolvadt jég a kültéri egységen keresztül távozik. Ez megakadályozza a nem kívánt hûtést. Ez a mûködést elôkészítô lépés, amikor az idôzített bekapcsolás van beállítva. A hômérséklet változása a készülék kiterjedését, összehúzódását okozza. Ellenôrizze a következôket, mielôtt a szervizhez fordulna. Jelenség A légkondicionáló nem hût vagy fût kellôen. Zaj hallatszik mûködés közben. A távvezérlô nem mûködik megfelelôen. (A kijelzô sötét, vagy a távvezérlô jele gyenge.) A készülék nem mûködik. A készülék nem érzékeli a távvezérlô jelét. A légminôség-érzékelô vagy az e-ion kijelzô a beltéri egységen villog. Ellenôrzés Ellenôrizze, hogy a hômérsékletet megfelelôen állította-e be. Ellenôrizze, hogy az ablakok, ajtók megfelelôen be vannak-e csukva. Ellenôrizze, hogy a légszûrôk tiszták-e, vagy ki vannak-e cserélve, ha arra szükség volt. Ellenôrizze, hogy a beltéri és a kültéri egység levegô belépô és kilépô nyílásai nincsenek-e elzáródva. Ellenôrizze, hogy a készülék vízszintesen van-e telepítve. Megfelelôen zárja le az elôlapot. Polaritás helyesen helyezze be az elemeket. Cserélje ki a kimerült elemeket. Ellenôrizze, hogy biztosító nem lépett-e mûködésbe. Ellenôrizze az idôzítô beállításait, ha be van kapcsolva az idôzítô. Ellenôrizze, hogy nincs-e akadály az érzékelô útjában. Bizonyos fénycsövek fénye interferálhat a távvezérlô jelével. Kérjük, forduljon a márkakereskedôhöz vagy szervizhez. Kétszer nyomja meg a vagy gombot. Ha a légminôség-érzékelô vagy az e-ion kijelzô tovább villog, forduljon a márkaszervizhez. 9

10 Hibaelhárítás (folytatás) A készülék mûködése leáll és az idôzítô kijelzô villog Nyomja meg 5 másodpercig a CHECK gombot. 5 másodpercig nyomja meg az ellenôrzés befejezésére. Tartsa nyomva, amíg beep hangot nem hall, majd jegyezze fel a megjelenô hibakódot. Megjegyzés A készülék esetleg még mûködtethetô (4 beep hang esetében) korlátozott módon, a hibától függôen. Kapcsolja ki a készüléket és mondja el a hibakódot a szakszerviznek. Adatlap a háztartási légkondicionáló berendezések energiafelhasználásának ismérveirôl való tájékoztatásról szóló 88/2003. (XII. 16.) GKM rendelet alapján A gyártó védjegye: Importáló neve, címe: Panasonic Panasonic South-East Europe Ker. Kft Budapest, Neumann János utca 1. A beltéri egység típusazonosítója: CS-E7HKEW-3 CS-E9HKEW-3 CS-E12HKEW-3 CS-E15HKE-3 A kültéri egység típusazonosítója: CU-E7HKE-3 CU-E9HKE-3 CU-E12HKE-3 CU-E15HKE-3 Energiahatékonysági osztály A-tól G-ig: A = hatékonyabb A A A A G = kevésbé hatékony Éves energiafogyasztás (500 órányi használaton alapuló tájékoztató jellegû éves energiafogyasztás kwh-ban): Hûtési teljesítmény (kw): 2,05 2,60 3,50 4,40 (A tényleges energiafogyasztás a berendezés felhasználásától és a klímától függ.) Energiahatékonysági tényezô hûtô üzemmódban teljes terhelés mellett: 4,36 4,41 3,68 3,21 A berendezés típusa: Hûtés/fûtés Hûtés/fûtés Hûtés/fûtés Hûtés/fûtés Hûtô üzemmód: Léghûtés Léghûtés Léghûtés Léghûtés Fûtési teljesítmény (kw): 2,80 3,60 4,80 5,50 Fûtô üzemmód energiahatékonysági osztály A-tól G-ig: A = hatékonyabb A A A B G = kevésbé hatékony Zajteljesítmény [db(a)-re 1 pw] beltéri/kültéri egység (hûtés): 48/58 50/59 53/61 54/59 10

11 Minôségtanúsítás, mûszaki adatok A 2/1984. (III. 10.) BkM IpM számú együttes rendelet alapján mint forgalmazó tanúsítjuk, hogy az alábbi típusú Panasonic gyártmányú szobai légkondicionálók megfelelnek a következô mûszaki jellemzôknek. Jelmagyarázat: Beltéri egység Kültéri egység Típus CS-E7HKEW-3 CU-E7HKE-3 CS-E9HKEW-3 CU-E9HKE-3 CS-E12HKEW-3 CU-E12HKE-3 CS-E15HKE-3 CU-E15HKE-3 HÛTÉS FÛTÉS HÛTÉS FÛTÉS HÛTÉS FÛTÉS HÛTÉS FÛTÉS Egyfázisú, ~230 V, 50 Hz Egyfázisú, ~230 V, 50 Hz Egyfázisú, ~230 V, 50 Hz Egyfázisú, ~230 V, 50 Hz Hálózati teljesítmény és áramfelvétel 470 ( ) 635 ( ) 590 ( ) 835 ( ) 950 ( ) 1280 ( ) 1370 ( ) 1570 ( ) 2,2 3,0 2,8 3,9 4,4 5,9 6,3 7,1 Hûtôközeg R410A 0,79 R410A 0,965 R410A 0,98 R410A 1,06 Hûtôkapacitás 2,05 (0,70 2,40) 2,60 (0,8 3,00) 3,50 (0,8 4,00) 4,40 (0,90 5,00) Fûtôkapacitás 2,80 (0,70 4,00) 3,60 (0,80 5,00) 4,80 (0,80 6,50) 5,50 (0,90 7,10) m-rôl, max. hûtésnél Zajszint Zajteljesítményszint Levegôáramoltatás 10,2 10,7 10,4 11,0 11,2 11,7 11,7 12,1 Tömeg Méretek (magasság szélesség mélység) Vizsgálati körülmények: Hûtés: Beltéri száraz hômérô: 27 C Kültéri száraz hômérô: 35 C nedves hômérô: 19 C nedves hômérô: 24 C Fûtés: Beltéri száraz hômérô: 20 C Kültéri száraz hômérô: 7 C nedves hômérô: 6 C 2. Normál csôvezeték hosszúság: 7,5 m (beleértve a beltéri egység csôhosszúságát) 11

12 Rövid kezelési ismertetô A távvezérlô elôkészítése Húzza ki az elemtartó fedelét. Helyezzen be 2 db AAA vagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.) Zárja a fedelet. Nyomja meg az óra gombot (CLOCK). Állítsa be az óraidôt. Nyugtázza (SET). (Fûtés) Válassza ki a kívánt üzemmódot. (Párátlanítás) (Hûtés) A mûködés indítása/leállítása. Válassza ki a kívánt hômérsékletet. A készülék megfelel a 2004/108/EC 9(2) szakaszának. Panasonic Testing Centre Panasonic Service Europe, a Panasonic Marketing Europe GmbH divíziója, Winsbergríng 15, Hamburg, F. R. Germany Matsushita Electric Industrial Co., Ltd. Weboldal: Felelôs kiadó: PANASONIC SOUTH-EAST EUROPE KFT. Minden jog fenntartva. Szedés, tördelés: SZIGNET KFT. Nyomás, kötés: FISCHERMAN KFT. 12
