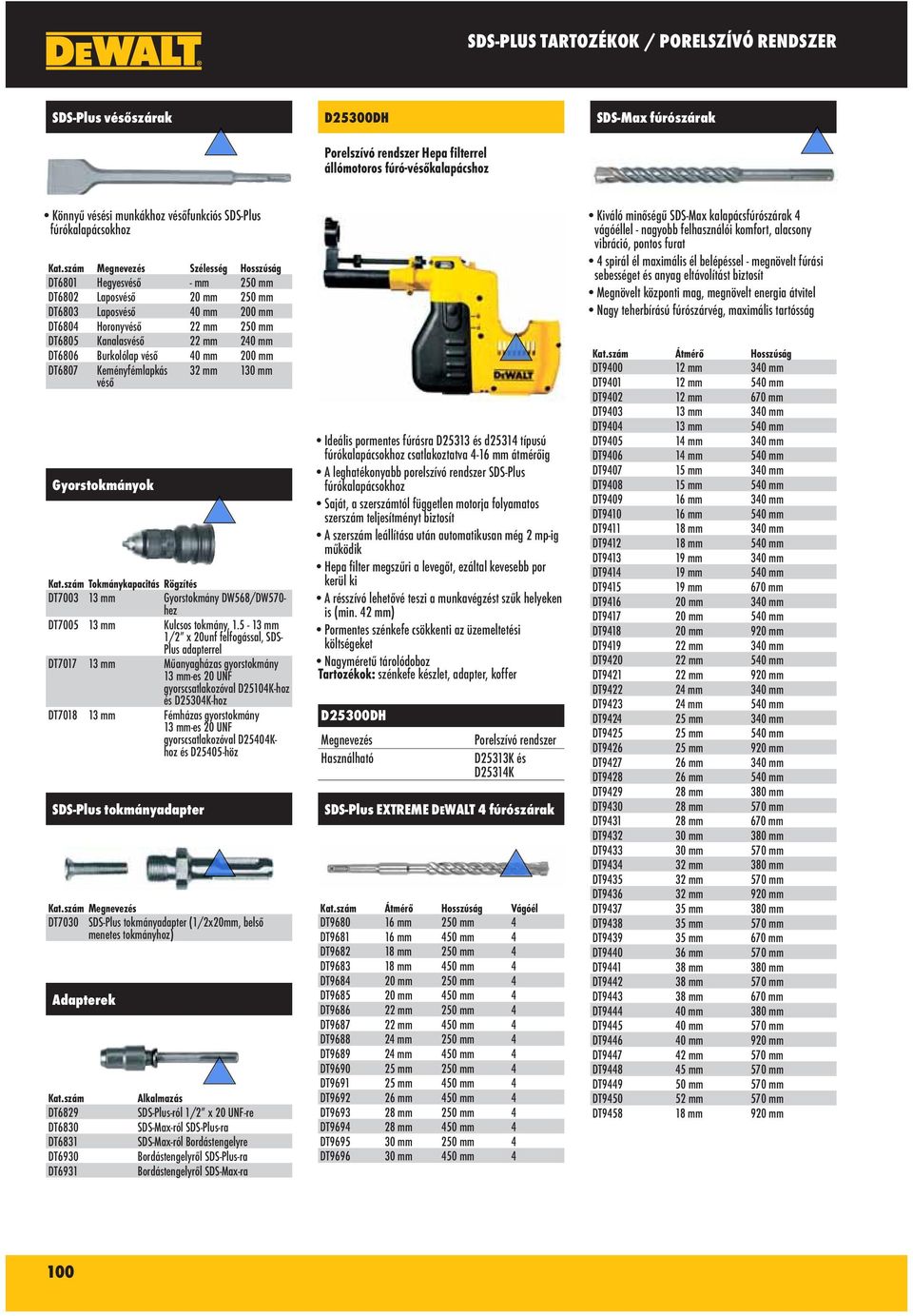

1 SDS-PLUS TARTOZÉKOK / PORELSZÍVÓ RENDSZER SDS-Plus vésőszárak D25300DH SDS-Max fúrószárak Porelszívó rendszer Hepa filterrel állómotoros fúró-vésőkalapácshoz Könnyű vésési munkákhoz vésőfunkciós SDS-Plus fúrókalapácsokhoz Kat.szám Megnevezés Szélesség Hosszúság DT6801 Hegyesvéső - mm 250 mm DT6802 Laposvéső 20 mm 250 mm DT6803 Laposvéső 40 mm 200 mm DT6804 Horonyvéső 22 mm 250 mm DT6805 Kanalasvéső 22 mm 240 mm DT6806 Burkolólap véső 40 mm 200 mm DT6807 Keményfémlapkás véső 32 mm 130 mm Gyorstokmányok Kat.szám Tokmánykapacitás Rögzítés DT mm Gyorstokmány DW568/DW570- hez DT mm Kulcsos tokmány, mm 1/2 x 20unf felfogással, SDS- Plus adapterrel DT mm Műanyagházas gyorstokmány 13 mm-es 20 UNF gyorscsatlakozóval D25104K-hoz és D25304K-hoz DT mm Fémházas gyorstokmány 13 mm-es 20 UNF gyorscsatlakozóval D25404Khoz és D25405-höz SDS-Plus tokmányadapter Kat.szám Megnevezés DT7030 SDS-Plus tokmányadapter (1/2x20mm, belső menetes tokmányhoz) Adapterek Kat.szám DT6829 DT6830 DT6831 DT6930 DT6931 Alkalmazás SDS-Plus-ról 1/2 x 20 UNF-re SDS-Max-ról SDS-Plus-ra SDS-Max-ról Bordástengelyre Bordástengelyről SDS-Plus-ra Bordástengelyről SDS-Max-ra Ideális pormentes fúrásra D25313 és d25314 típusú fúrókalapácsokhoz csatlakoztatva 4-16 mm átmérőig A leghatékonyabb porelszívó rendszer SDS-Plus fúrókalapácsokhoz Saját, a szerszámtól független motorja folyamatos szerszám teljesítményt biztosít A szerszám leállítása után automatikusan még 2 mp-ig működik Hepa filter megszűri a levegőt, ezáltal kevesebb por kerül ki A résszívó lehetővé teszi a munkavégzést szűk helyeken is (min. 42 mm) Pormentes szénkefe csökkenti az üzemeltetési költségeket Nagyméretű tárolódoboz Tartozékok: szénkefe készlet, adapter, koffer D25300DH Megnevezés Használható Porelszívó rendszer D25313K és D25314K SDS-Plus EXTREME DEWALT 4 fúrószárak Vágóél DT mm 250 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 DT mm 250 mm 4 DT mm 450 mm 4 Kiváló minőségű SDS-Max kalapácsfúrószárak 4 vágóéllel - nagyobb felhasználói komfort, alacsony vibráció, pontos furat 4 spirál él maximális él belépéssel - megnövelt fúrási sebességet és anyag eltávolítást biztosít Megnövelt központi mag, megnövelt energia átvitel Nagy teherbírású fúrószárvég, maximális tartósság DT mm 340 mm DT mm 540 mm DT mm 670 mm DT mm 340 mm DT mm 540 mm DT mm 340 mm DT mm 540 mm DT mm 340 mm DT mm 540 mm DT mm 340 mm DT mm 540 mm DT mm 340 mm DT mm 540 mm DT mm 340 mm DT mm 540 mm DT mm 670 mm DT mm 340 mm DT mm 540 mm DT mm 920 mm DT mm 340 mm DT mm 540 mm DT mm 920 mm DT mm 340 mm DT mm 540 mm DT mm 340 mm DT mm 540 mm DT mm 920 mm DT mm 340 mm DT mm 540 mm DT mm 380 mm DT mm 570 mm DT mm 670 mm DT mm 380 mm DT mm 570 mm DT mm 380 mm DT mm 570 mm DT mm 920 mm DT mm 380 mm DT mm 570 mm DT mm 670 mm DT mm 570 mm DT mm 380 mm DT mm 570 mm DT mm 670 mm DT mm 380 mm DT mm 570 mm DT mm 920 mm DT mm 570 mm DT mm 570 mm DT mm 570 mm DT mm 570 mm DT mm 920 mm 100

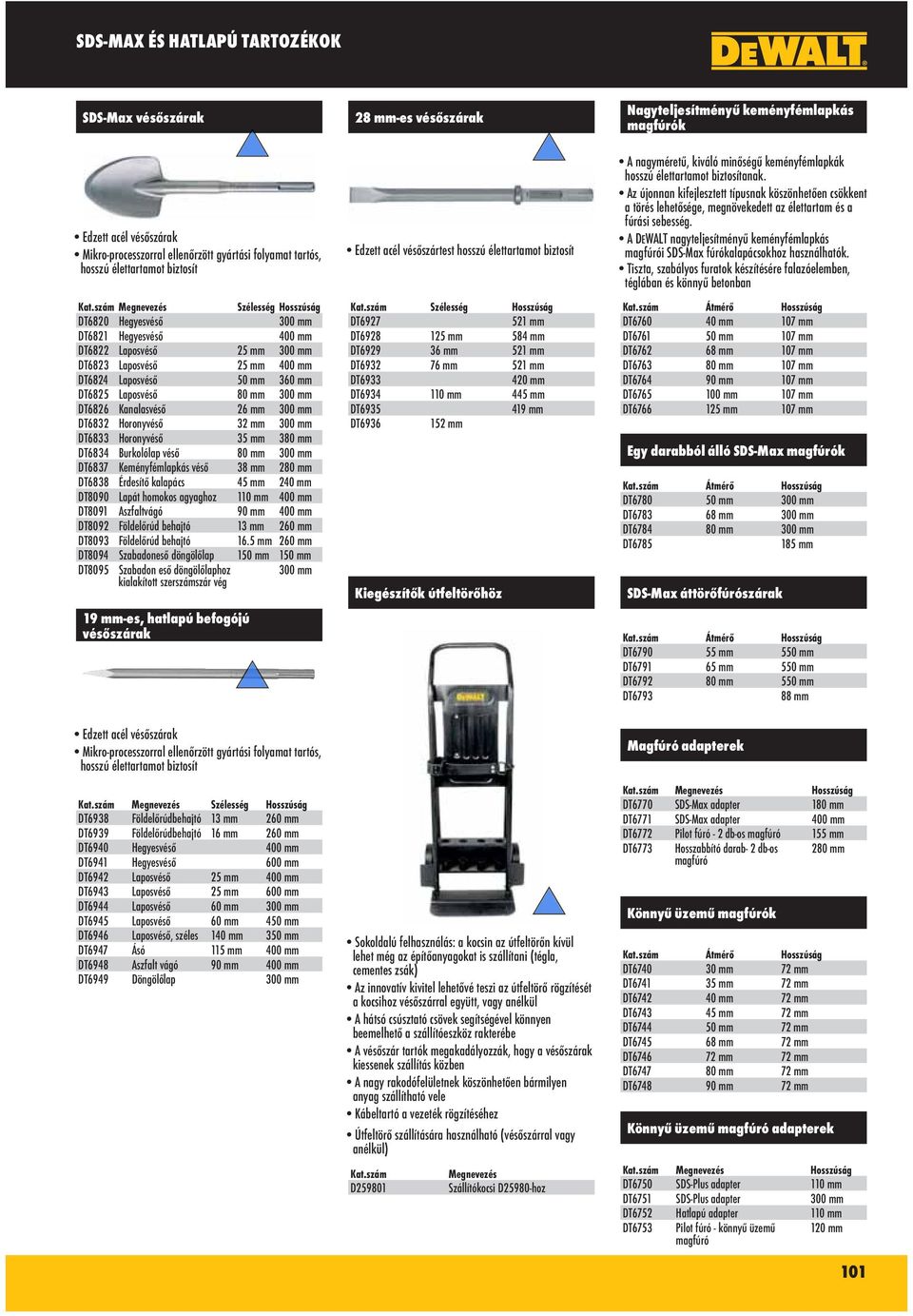

2 SDS-MAX ÉS HATLAPÚ TARTOZÉKOK SDS-Max vésőszárak Edzett acél vésőszárak Mikro-processzorral ellenőrzött gyártási folyamat tartós, hosszú élettartamot biztosít Kat.szám Megnevezés Szélesség Hosszúság DT6820 Hegyesvéső 300 mm DT6821 Hegyesvéső 400 mm DT6822 Laposvéső 25 mm 300 mm DT6823 Laposvéső 25 mm 400 mm DT6824 Laposvéső 50 mm 360 mm DT6825 Laposvéső 80 mm 300 mm DT6826 Kanalasvéső 26 mm 300 mm DT6832 Horonyvéső 32 mm 300 mm DT6833 Horonyvéső 35 mm 380 mm DT6834 Burkolólap véső 80 mm 300 mm DT6837 Keményfémlapkás véső 38 mm 280 mm DT6838 Érdesítő kalapács 45 mm 240 mm DT8090 Lapát homokos agyaghoz 110 mm 400 mm DT8091 Aszfaltvágó 90 mm 400 mm DT8092 Földelőrúd behajtó 13 mm 260 mm DT8093 Földelőrúd behajtó 16.5 mm 260 mm DT8094 Szabadoneső döngölőlap 150 mm 150 mm DT8095 Szabadon eső döngölőlaphoz kialakított szerszámszár vég 300 mm 19 mm-es, hatlapú befogójú vésőszárak 28 mm-es vésőszárak Edzett acél vésőszártest hosszú élettartamot biztosít Kat.szám Szélesség Hosszúság DT mm DT mm 584 mm DT mm 521 mm DT mm 521 mm DT mm DT mm 445 mm DT mm DT mm Kiegészítők útfeltörőhöz Nagyteljesítményű keményfémlapkás magfúrók A nagyméretű, kiváló minőségű keményfémlapkák hosszú élettartamot biztosítanak. Az újonnan kifejlesztett típusnak köszönhetően csökkent a törés lehetősége, megnövekedett az élettartam és a fúrási sebesség. A DEWALT nagyteljesítményű keményfémlapkás magfúrói SDS-Max fúrókalapácsokhoz használhatók. Tiszta, szabályos furatok készítésére falazóelemben, téglában és könnyű betonban DT mm 107 mm DT mm 107 mm DT mm 107 mm DT mm 107 mm DT mm 107 mm DT mm 107 mm DT mm 107 mm Egy darabból álló SDS-Max magfúrók DT mm 300 mm DT mm 300 mm DT mm 300 mm DT mm SDS-Max áttörőfúrószárak DT mm 550 mm DT mm 550 mm DT mm 550 mm DT mm Edzett acél vésőszárak Mikro-processzorral ellenőrzött gyártási folyamat tartós, hosszú élettartamot biztosít Kat.szám Megnevezés Szélesség Hosszúság DT6938 Földelőrúdbehajtó 13 mm 260 mm DT6939 Földelőrúdbehajtó 16 mm 260 mm DT6940 Hegyesvéső 400 mm DT6941 Hegyesvéső 600 mm DT6942 Laposvéső 25 mm 400 mm DT6943 Laposvéső 25 mm 600 mm DT6944 Laposvéső 60 mm 300 mm DT6945 Laposvéső 60 mm 450 mm DT6946 Laposvéső, széles 140 mm 350 mm DT6947 Ásó 115 mm 400 mm DT6948 Aszfalt vágó 90 mm 400 mm DT6949 Döngölőlap 300 mm Sokoldalú felhasználás: a kocsin az útfeltörőn kívül lehet még az építőanyagokat is szállítani (tégla, cementes zsák) Az innovatív kivitel lehetővé teszi az útfeltörő rögzítését a kocsihoz vésőszárral együtt, vagy anélkül A hátsó csúsztató csövek segítségével könnyen beemelhető a szállítóeszköz rakterébe A vésőszár tartók megakadályozzák, hogy a vésőszárak kiessenek szállítás közben A nagy rakodófelületnek köszönhetően bármilyen anyag szállítható vele Kábeltartó a vezeték rögzítéséhez Útfeltörő szállítására használható (vésőszárral vagy anélkül) Kat.szám D Megnevezés Szállítókocsi D25980-hoz Magfúró adapterek Kat.szám Megnevezés Hosszúság DT6770 SDS-Max adapter 180 mm DT6771 SDS-Max adapter 400 mm DT6772 Pilot fúró - 2 db-os magfúró 155 mm DT6773 Hosszabbító darab- 2 db-os magfúró 280 mm Könnyű üzemű magfúrók DT mm 72 mm DT mm 72 mm DT mm 72 mm DT mm 72 mm DT mm 72 mm DT mm 72 mm DT mm 72 mm DT mm 72 mm DT mm 72 mm Könnyű üzemű magfúró adapterek Kat.szám Megnevezés Hosszúság DT6750 SDS-Plus adapter 110 mm DT6751 SDS-Plus adapter 300 mm DT6752 Hatlapú adapter 110 mm DT6753 Pilot fúró - könnyű üzemű magfúró 120 mm 101

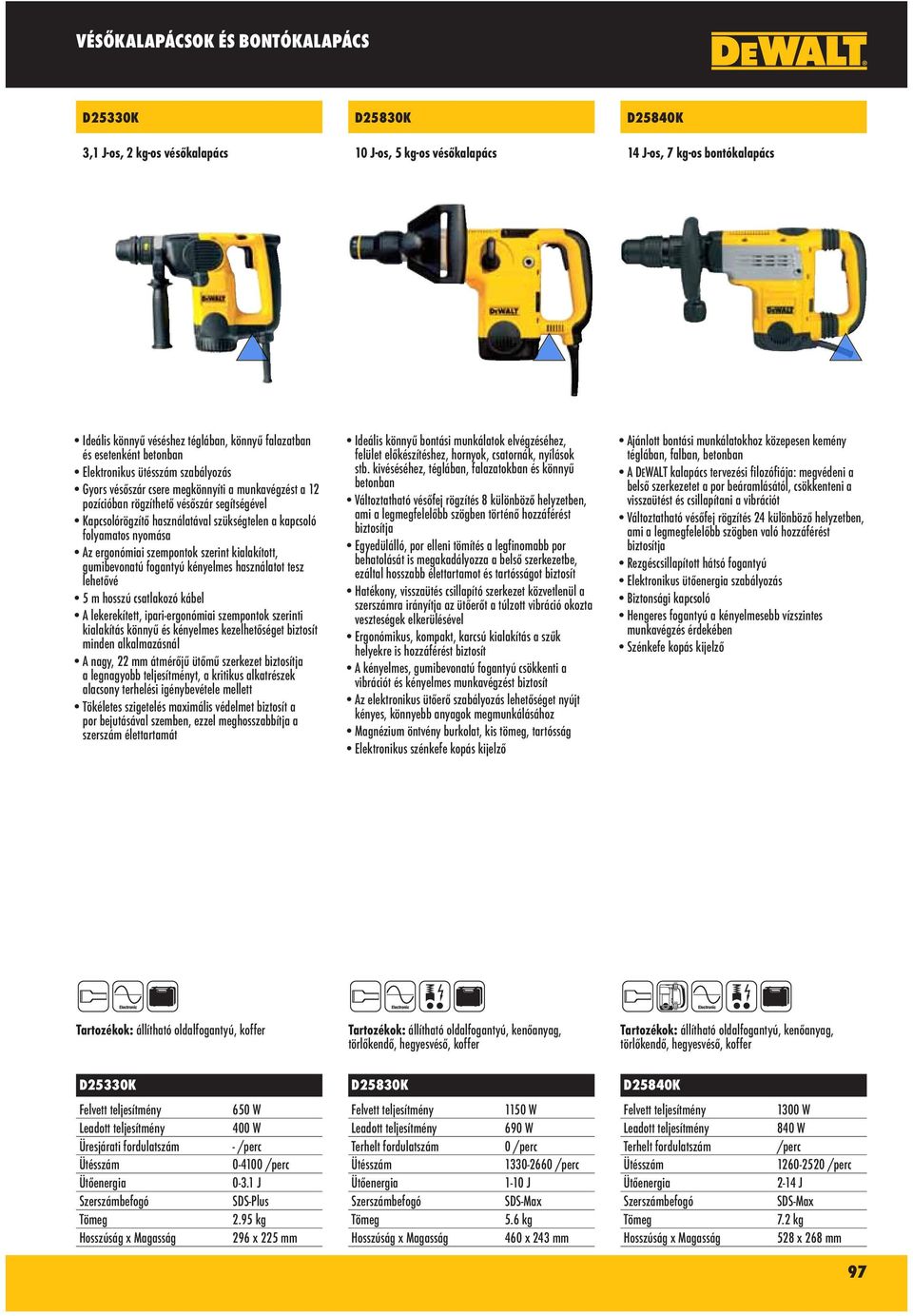

3 VÉSŐKALAPÁCSOK ÉS BONTÓKALAPÁCS D25330K 3,1 J-os, 2 kg-os vésőkalapács D25830K 10 J-os, 5 kg-os vésőkalapács D25840K 14 J-os, 7 kg-os bontókalapács Ideális könnyű véséshez téglában, könnyű falazatban és esetenként betonban Elektronikus ütésszám szabályozás Gyors vésőszár csere megkönnyíti a munkavégzést a 12 pozícióban rögzíthető vésőszár segítségével Kapcsolórögzítő használatával szükségtelen a kapcsoló folyamatos nyomása Az ergonómiai szempontok szerint kialakított, gumibevonatú fogantyú kényelmes használatot tesz lehetővé 5 m hosszú csatlakozó kábel A lekerekített, ipari-ergonómiai szempontok szerinti kialakítás könnyű és kényelmes kezelhetőséget biztosít minden alkalmazásnál A nagy, 22 mm átmérőjű ütőmű szerkezet biztosítja a legnagyobb teljesítményt, a kritikus alkatrészek alacsony terhelési igénybevétele mellett Tökéletes szigetelés maximális védelmet biztosít a por bejutásával szemben, ezzel meghosszabbítja a szerszám élettartamát Ideális könnyű bontási munkálatok elvégzéséhez, felület előkészítéshez, hornyok, csatornák, nyílások stb. kivéséséhez, téglában, falazatokban és könnyű betonban Változtatható vésőfej rögzítés 8 különböző helyzetben, ami a legmegfelelőbb szögben történő hozzáférést biztosítja Egyedülálló, por elleni tömítés a legfinomabb por behatolását is megakadályozza a belső szerkezetbe, ezáltal hosszabb élettartamot Hatékony, visszaütés csillapító szerkezet közvetlenül a szerszámra irányítja az ütőerőt a túlzott vibráció okozta veszteségek elkerülésével Ergonómikus, kompakt, karcsú kialakítás a szűk helyekre is hozzáférést biztosít A kényelmes, gumibevonatú fogantyú csökkenti a vibrációt és kényelmes munkavégzést biztosít Az elektronikus ütőerő szabályozás lehetőséget nyújt kényes, könnyebb anyagok megmunkálásához Magnézium öntvény burkolat, kis, tartósság Elektronikus szénkefe kopás kijelző Ajánlott bontási munkálatokhoz közepesen kemény téglában, falban, betonban A DEWALT kalapács tervezési filozófiája: megvédeni a belső szerkezetet a por beáramlásától, csökkenteni a visszaütést és csillapítani a vibrációt Változtatható vésőfej rögzítés 24 különböző helyzetben, ami a legmegfelelőbb szögben való hozzáférést biztosítja Rezgéscsillapított hátsó fogantyú Elektronikus ütőenergia szabályozás Biztonsági kapcsoló Hengeres fogantyú a kényelmesebb vízszintes munkavégzés érdekében Szénkefe kopás kijelző Tartozékok: állítható oldalfogantyú, koffer Tartozékok: állítható oldalfogantyú, kenőanyag, törlőkendő, hegyesvéső, koffer Tartozékok: állítható oldalfogantyú, kenőanyag, törlőkendő, hegyesvéső, koffer D25330K Üresjárati fordulatszám 650 W 400 W - /perc /perc J SDS-Plus 2.95 kg 296 x 225 mm D25830K Terhelt fordulatszám 1150 W 690 W 0 /perc /perc 1-10 J SDS-Max 5.6 kg 460 x 243 mm D25840K Terhelt fordulatszám 1300 W 840 W /perc /perc 2-14 J SDS-Max 7.2 kg 528 x 268 mm 97

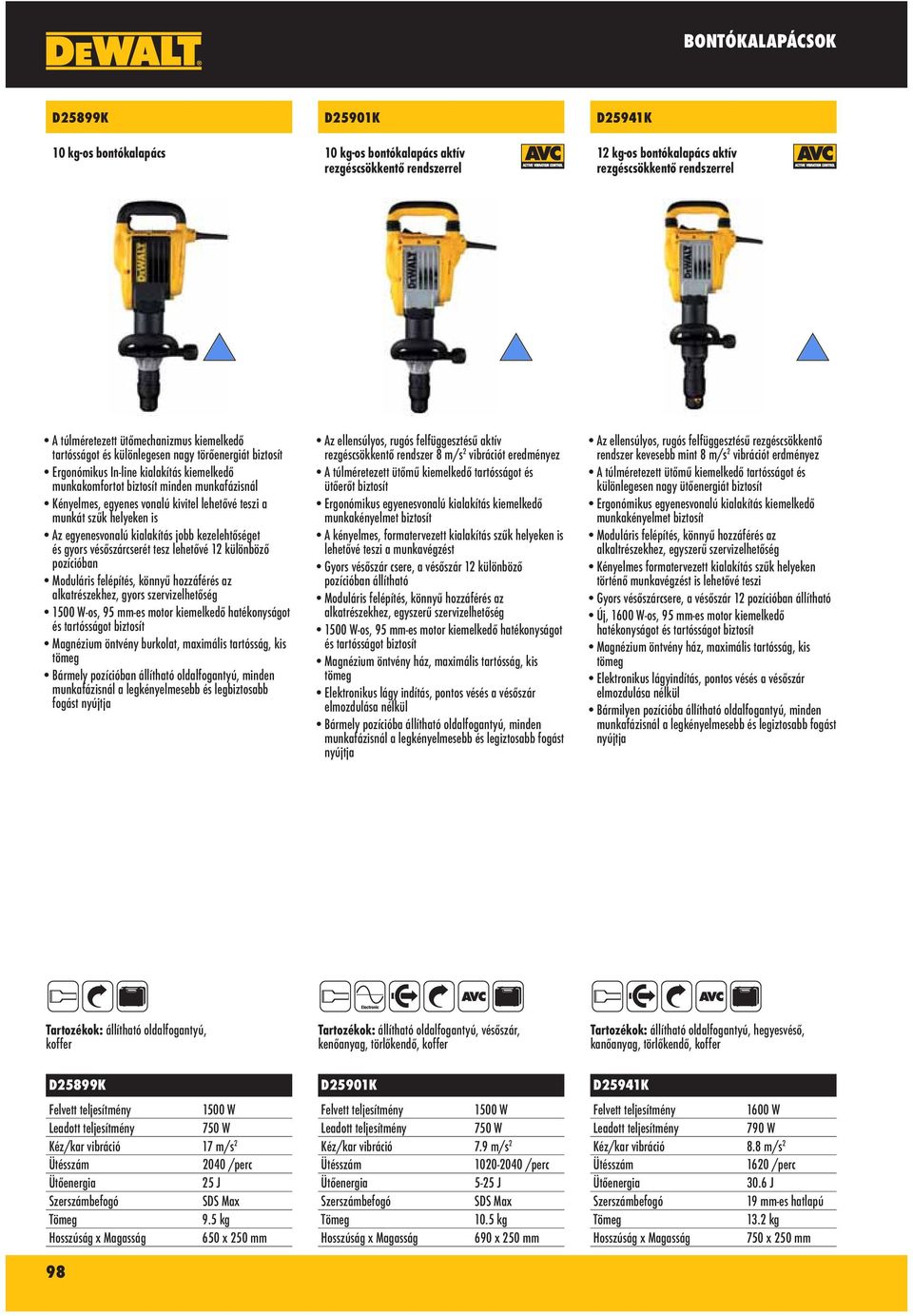

4 BONTÓKALAPÁCSOK D25899K 10 kg-os bontókalapács D25901K 10 kg-os bontókalapács aktív rezgéscsökkentő rendszerrel D25941K 12 kg-os bontókalapács aktív rezgéscsökkentő rendszerrel A túlméretezett ütőmechanizmus kiemelkedő tartósságot és különlegesen nagy törőenergiát biztosít Ergonómikus In-line kialakítás kiemelkedő munkakomfortot biztosít minden munkafázisnál Kényelmes, egyenes vonalú kivitel lehetővé teszi a munkát szűk helyeken is Az egyenesvonalú kialakítás jobb kezelehtőséget és gyors vésőszárcserét tesz lehetővé 12 különböző pozícióban alkatrészekhez, gyors szervizelhetőség 1500 W-os, 95 mm-es motor kiemelkedő hatékonyságot Magnézium öntvény burkolat, maximális tartósság, kis Bármely pozícióban állítható oldalfogantyú, minden munkafázisnál a legkényelmesebb és legbiztosabb fogást nyújtja Az ellensúlyos, rugós felfüggesztésű aktív rezgéscsökkentő rendszer 8 m/s 2 vibrációt eredményez A túlméretezett ütőmű kiemelkedő tartósságot és ütőerőt biztosít Ergonómikus egyenesvonalú kialakítás kiemelkedő munkakényelmet biztosít A kényelmes, formatervezett kialakítás szűk helyeken is lehetővé teszi a munkavégzést Gyors vésőszár csere, a vésőszár 12 különböző pozícióban állítható alkatrészekhez, egyszerű szervizelhetőség 1500 W-os, 95 mm-es motor kiemelkedő hatékonyságot Magnézium öntvény ház, maximális tartósság, kis Elektronikus lágy indítás, pontos vésés a vésőszár elmozdulása nélkül Bármely pozícióba állítható oldalfogantyú, minden munkafázisnál a legkényelmesebb és legiztosabb fogást nyújtja Az ellensúlyos, rugós felfüggesztésű rezgéscsökkentő rendszer kevesebb mint 8 m/s 2 vibrációt erdményez A túlméretezett ütőmű kiemelkedő tartósságot és különlegesen nagy ütőenergiát biztosít Ergonómikus egyenesvonalú kialakítás kiemelkedő munkakényelmet biztosít alkaltrészekhez, egyszerű szervizelhetőség Kényelmes formatervezett kialakítás szűk helyeken történő munkavégzést is lehetővé teszi Gyors vésőszárcsere, a vésőszár 12 pozícióban állítható Új, 1600 W-os, 95 mm-es motor kiemelkedő hatékonyságot Magnézium öntvény ház, maximális tartósság, kis Elektronikus lágyindítás, pontos vésés a vésőszár elmozdulása nélkül Bármilyen pozícióba állítható oldalfogantyú, minden munkafázisnál a legkényelmesebb és legiztosabb fogást nyújtja Tartozékok: állítható oldalfogantyú, koffer D25899K 1500 W 750 W Kéz/kar vibráció 17 m/s /perc 25 J SDS Max 9.5 kg 650 x 250 mm 98 Tartozékok: állítható oldalfogantyú, vésőszár, kenőanyag, törlőkendő, koffer D25901K 1500 W 750 W Kéz/kar vibráció 7.9 m/s /perc 5-25 J SDS Max 10.5 kg 690 x 250 mm Tartozékok: állítható oldalfogantyú, hegyesvéső, kanőanyag, törlőkendő, koffer D25941K 1600 W 790 W Kéz/kar vibráció 8.8 m/s /perc 30.6 J 19 mm-es hatlapú 13.2 kg 750 x 250 mm

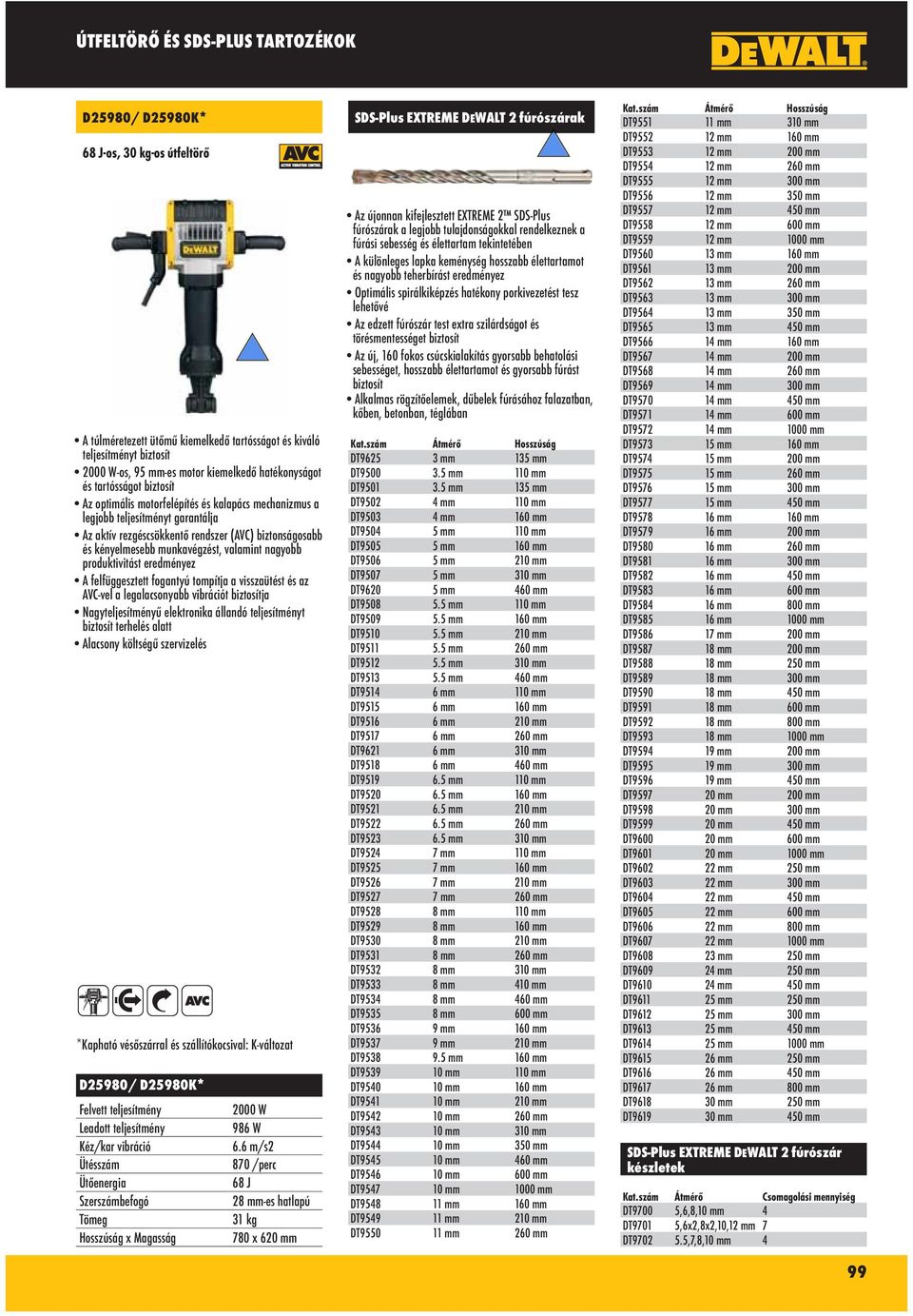

5 ÚTFELTÖRŐ ÉS SDS-PLUS TARTOZÉKOK D25980/ D25980K* 68 J-os, 30 kg-os útfeltörő A túlméretezett ütőmű kiemelkedő tartósságot és kiváló teljesítményt biztosít 2000 W-os, 95 mm-es motor kiemelkedő hatékonyságot Az optimális motorfelépítés és kalapács mechanizmus a legjobb teljesítményt garantálja Az aktív rezgéscsökkentő rendszer (AVC) biztonságosabb és kényelmesebb munkavégzést, valamint nagyobb produktivitást eredményez A felfüggesztett fogantyú tompítja a visszaütést és az AVC-vel a legalacsonyabb vibrációt biztosítja Nagyteljesítményű elektronika állandó teljesítményt biztosít terhelés alatt Alacsony költségű szervizelés *Kapható vésőszárral és szállítókocsival: K-változat D25980/ D25980K* Kéz/kar vibráció 2000 W 986 W 6.6 m/s2 870 /perc 68 J 28 mm-es hatlapú 31 kg 780 x 620 mm SDS-Plus EXTREME DEWALT 2 fúrószárak Az újonnan kifejlesztett EXTREME 2 SDS-Plus fúrószárak a legjobb tulajdonságokkal rendelkeznek a fúrási sebesség és élettartam tekintetében A különleges lapka keménység hosszabb élettartamot és nagyobb teherbírást eredményez Optimális spirálkiképzés hatékony porkivezetést tesz lehetővé Az edzett fúrószár test extra szilárdságot és törésmentességet biztosít Az új, 160 fokos csúcskialakítás gyorsabb behatolási sebességet, hosszabb élettartamot és gyorsabb fúrást biztosít Alkalmas rögzítőelemek, dűbelek fúrásához falazatban, kőben, betonban, téglában DT mm 135 mm DT mm 110 mm DT mm 135 mm DT mm 110 mm DT mm 160 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 310 mm DT mm 460 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 310 mm DT mm 460 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 310 mm DT mm 460 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 310 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 310 mm DT mm 410 mm DT mm 460 mm DT mm 600 mm DT mm 160 mm DT mm 210 mm DT mm 160 mm DT mm 110 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 310 mm DT mm 350 mm DT mm 460 mm DT mm 600 mm DT mm 1000 mm DT mm 160 mm DT mm 210 mm DT mm 260 mm DT mm 310 mm DT mm 160 mm DT mm 200 mm DT mm 260 mm DT mm 300 mm DT mm 350 mm DT mm 450 mm DT mm 600 mm DT mm 1000 mm DT mm 160 mm DT mm 200 mm DT mm 260 mm DT mm 300 mm DT mm 350 mm DT mm 450 mm DT mm 160 mm DT mm 200 mm DT mm 260 mm DT mm 300 mm DT mm 450 mm DT mm 600 mm DT mm 1000 mm DT mm 160 mm DT mm 200 mm DT mm 260 mm DT mm 300 mm DT mm 450 mm DT mm 160 mm DT mm 200 mm DT mm 260 mm DT mm 300 mm DT mm 450 mm DT mm 600 mm DT mm 800 mm DT mm 1000 mm DT mm 200 mm DT mm 200 mm DT mm 250 mm DT mm 300 mm DT mm 450 mm DT mm 600 mm DT mm 800 mm DT mm 1000 mm DT mm 200 mm DT mm 300 mm DT mm 450 mm DT mm 200 mm DT mm 300 mm DT mm 450 mm DT mm 600 mm DT mm 1000 mm DT mm 250 mm DT mm 300 mm DT mm 450 mm DT mm 600 mm DT mm 800 mm DT mm 1000 mm DT mm 250 mm DT mm 250 mm DT mm 450 mm DT mm 250 mm DT mm 300 mm DT mm 450 mm DT mm 1000 mm DT mm 250 mm DT mm 450 mm DT mm 800 mm DT mm 250 mm DT mm 450 mm SDS-Plus EXTREME DEWALT 2 fúrószár készletek Kat.szám Átmérő Csomagolási mennyiség DT9700 5,6,8,10 mm 4 DT9701 5,6x2,8x2,10,12 mm 7 DT ,7,8,10 mm 4 99
