Hegesztésifüst elszívók

Átírás

1 A hegesztési füstöt tartalmazó levegő pontos megfogására és szűrésére SRF K-10/K-15 SRF T-2/T-4 SRF SK KAF-70/100 DUSTEX F Felhasználási területek A következő anyagok hegesztésénél: Szénacél Rozsdamentes acél (Króm-Nikkel, stb.) Bevonatos lemezek Alumínium Horganyzott munkadarabok A hegesztő pisztolynál keletkező füst közvetlen elszívása Stb. SRF K-10 fémipar DUSTEX F egy elszívómű része SRF SK egy munkahely mellett SRF K-15 két elszívókarral Minőségtanusítvány: W2 W3 SRF T-4 mobil felhasználás közben KAF-70 egy forrasztó munkahelybe építve 55

2 ESTA Hegesztési füstelszívók Bevezetés és termékáttekintés Bevezetés A hegesztésnél egészségkárosító füstök keletkeznek. Ezt a hegesztési füstöt egy elszívó segítségével vagy közvetlenül egy fúvókán, vagy elszívó ernyőn keresztül megfogjuk és megszűrjük. A megszűrt levegőt a munkatérbe visszavezetjük vagy egy csővezetéken keresztül a szabadba engedjük. Termékáttekintés Az ESTA a hegesztésifüst elszívásához a felhasználási terület függvényében különböző eszközöket kínál. A mobil hegesztésifüst elszíváshoz SRF-K szériát ajánlja. Ezt a kompakt építési módból adódóan könnyűszerrel lehet az adott munkaállomáshoz vinni. A nagy szívási teljesítmény lehetővé teszi a hegesztésifüst nagyobb távolságból való elszívását, ezáltal garantálja a kényelmes munkavégzést. A füst megfogásához az ESTA a szívókarokat speciálisan kifejlesztett szívófejjel látja el. Az SRF T készülékek hordozható és kompakt hegesztésifüst elszívok, külső munkákra. Az SRF SK szűrők hegesztőpisztolyok közvetlen elszívásához használatosak. A DUSTEX F sorozat a legnagyobb teljesítményű és méretű készülék a hegesztésifüst elszívás területén. Ezek számításba jöhetnek mint telepített szűrő berendezések három elszívási pontnál több munkahely elszívásakor, vagy nagy ernyők vagy hegesztőkabinok esetében. 56

3 SRF K-10 Miért éri meg Önnek?! Erős füstelszívás Könnyen mozgatható, tartós üzemmódra alkalmas Kompakt építési mód és könnyű kezelhetőség Alacsony üzemeltetési költségek a tisztítható szűrőpatronok miatt Egyszerű porürítés Leírás A mozgatható hegesztésifüst elszívó SRF K 10 az összes hegesztési munkahelyen felhasználható. A nagy légszállítás következtében még a nagyobb füstfelhőket is könnyűszerrel el tudja szívni. A füsttartalmú levegőt 99,9 %-os leválasztási fokkal megszűri és végül a munkatérbe visszavezeti. A szűrőház szabadalmaztatott billenő szerkezete lehetővé teszi a leválasztott por egy gyűjtőzsákba történő egyszerű kiürítését (lásd 59.o.). A tisztítható tartós szűrőpatronok garantálják az alacsony üzemeltetési költségeket. Hegesztésifüst elszívók Gurítható hegesztésifüst elszívó SRF K-10 SRF K-10 működés közben Jellemzők Hegesztésifüst elszívó Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. Vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Fordulatszám m 2 Méretek (H/Sz/M) mm Súly kg Standard kivitel Standard kivitel BIA W2-val Standard kivitel BIA W3-val Kézi rotációs tisztítással Automatikus tisztítással K , x 761 x W2 és W3 BIA minősítés szerint ellenőrzött W2 W3 Felhasználási terület: - Normál és tartós üzemmód esetén - Az összes fémtípus hegesztésénél (króm, nikkel, acélokat csak BIA vizsgabizonyítvánnyal) - Forrasztásifüst elszívás Különlegesség: - Szűrőtisztítás sűrített levegős pisztollyal (kézi) vagy teljesen automatikusan - Tisztítható, M-osztályú, tartós szűrőpatronok - BIA vizsgabizonyítvány W2 és W3 esetén Automatikus tisztítással, BIA ellenőrzőtt Adatok géptipusonként 57

4 Miért éri meg Önnek?! SRF K-15 Nagy teljesítményű elszívás egyszerre két elszívó helyen Könnyen mozgatható, tartós üzemmódra alkalmas Kompakt építési mód és könnyű kezelhetőség Alacsony üzemeltetési költségek a tisztítható szűrőpatronok miatt Egyszerű porürítés Leírás Előnyök (SRF K-10 és -15) Az SRF K-15 az SRF K-10 nek egy nagyobb teljesítményű változata. Különösen alkalmas nagy füstképződések vagy egyidejűleg 2 munkaállomás elszívására. Alacsony üzemeltetési költségek az M-porosztályú tisztítható szűrőbetétek következtében Helytakarékos építési mód Könnyen mozgatható Pneumatikus szűrőtisztítás (kézi) sűrített levegős pisztollyal vagy automatikusan Stabil műanyag ház Opcionálisan forrasztási füstszűrő is behelyezhető (egyedi kivitel) Beindítás fényív felismerés útján lehetséges Aktívszenes szűrő lehetséges Mobil hegesztésifüst elszívó SRF K-15 SRF K-15 csővezeték rendszerrel Adatok géptipusonként Hegesztésifüst elszívó Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. Vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Fordulatszám m 2 Méretek (H/Sz/M) mm Súly kg Standard kivitel Standard kivitel BIA W2-val Standard kivitel BIA W3-val Kézi rotációs tisztítással Automatikus tisztítással K x , x 761 x W2 és W3 BIA minősítés szerint ellenőrzött W2 W3 Jellemzők Felhasználási terület: - Normál és tartós üzemmód esetén - Az összes fémtípus hegesztésénél (króm, nikkel, acélokat csak BIA vizsgabizonyítvánnyal) - Forrasztásifüst elszívása esetén Különlegesség: - Szűrőtisztítás sűrített levegős pisztollyal (kézi) vagy teljesen automatikusan - Tisztítható, M-osztályú, tartós szűrőpatronok - BIA vizsgabizonyítvány W2 és W3 esetén Automatikus tisztítással, BIA ellenőrzőtt Adatok géptipusonként 58

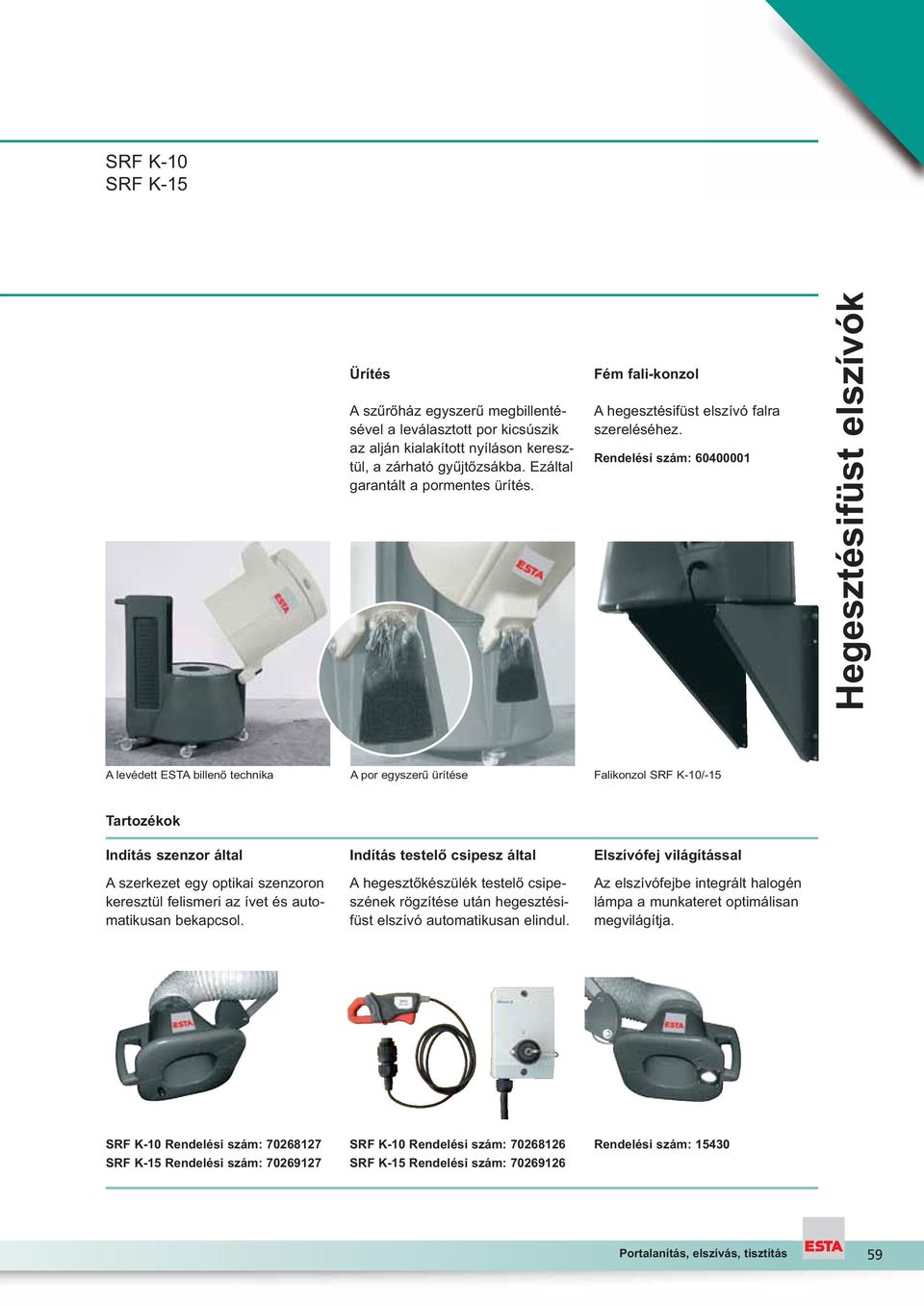

5 SRF K-10 SRF K-15 Ürítés A szűrőház egyszerű megbillentésével a leválasztott por kicsúszik az alján kialakított nyíláson keresztül, a zárható gyűjtőzsákba. Ezáltal garantált a pormentes ürítés. Fém fali-konzol A hegesztésifüst elszívó falra szereléséhez. : Hegesztésifüst elszívók A levédett ESTA billenő technika A por egyszerű ürítése Falikonzol SRF K-10/-15 Tartozékok Indítás szenzor által A szerkezet egy optikai szenzoron keresztül felismeri az ívet és automatikusan bekapcsol. Indítás testelő csipesz által A hegesztőkészülék testelő csipeszének rögzítése után hegesztésifüst elszívó automatikusan elindul. Elszívófej világítással Az elszívófejbe integrált halogén lámpa a munkateret optimálisan megvilágítja. SRF K-10 : SRF K-15 : SRF K-10 : SRF K-15 : :

6 SRF K-10 SRF K-15 Tisztítás Standard tisztítás (kézi) Sűrített levegős pisztollyal gyors és hatékony szűrőbetét tisztítást végezhetünk: a szűrőlamellákat belülről kifelé fújjuk át. Tisztítás sűrített levegővel Rotációs tisztítás (kézi) Egy sűrített levegővel ellátott, kézi mozgatású rotációs fúvóka gondoskodik a szűrőbetétek egyenletes kifújásáról. Standard készülékeknél SRF K SRF K Kézi rotációs tisztítás Automatikus tisztítás Az automatikus tisztításnál a szűrőbetét tisztítása a ventilátor leállása után történik. A BIA bizonyítvánnyal rendelkező gépeknél a szükséges szűrőtisztításra hangjelzés figyelmeztet. Standard készülékeknél SRF K SRF K BIA által ellenőrzött készülékeknél SRF K SRF K Automatikus tisztítás 60

7 Miért éri meg Önnek?! SRF T-2 SRF T-4 Hordozható, ezáltal mindenhol alkalmazható Kompakt és helytakarékos megoldás Alacsony üzemeltetési költségek a tisztítható szűrőpatronok miatt Leírás A kompakt és hordozható SRF T modellek, a hegesztési füstöt a keletkezési helyükön szívják el. A tartós szűrőpatronoknak köszönhetően nem keletkeznek folyamatosan pótköltségek. A porgyűjtő fiók egyszerű ürítést tesz lehetővé. Tölcséres szívófej : Résszívófej : Hegesztésifüst elszívók Hordozható hegesztésifüst elszívó SRF T-4/SRF T-2 SRF T-2 mobil alkalmazás közben Jellemzők Hegesztésifüst elszívó SRF Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Fordulatszám 1/min Méretek (H/Sz/M) mm Súly kg T ,1 0,8 390 x 210 x T-4 2 x ,2 1,6 490 x x Felhasználási terület: - Külsőmunkák, szerelés vagy építkezéseken - Ötvözetlen vagy alacsony ötvözöttségű acéloknál Különlegesség: - Integrált sűrített levegős tisztítófúvóka - Tisztítható, M-osztályú, tartós szűrőpatronok

8 Miért éri meg Önnek?! SRF SK SK-13.0 Nagy szívóerő a hegesztő pisztoly közvetlen közelében 11 munkaállás egyidejű kiszolgálásra képes Tartós üzemre kifejezetten alkalmas Alacsony üzemeltetési költségek a tisztítható szűrőpatronok miatt Leírás A nagy teljesítményű SRF SK egy összekötő csővezetéken keresztül több hegesztő állás egyidejű kiszolgálására alkalmas. A magas vákuum nagyobb távolságokból is garantálja az optimális elszívást. Az SRF SK modelleket 4 különböző teljesítménnyel kínáljuk. Ezekhez opcióként a szűrő kézi sűrített levegős tisztítása és a teljesen automatikus / pneumatikus vagy Jet tisztítás választható. Nagy vákuumú hegesztésifüst elszívó SRF SK-2.2 SRF SK-2.2 működés közben Jellemzők Hegesztésifüst elszívó SRF Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Fordulatszám 1/min Méretek (H/Sz/M) mm Súly kg Kézi tisztítás (sűrített levegő) Pneumatikus tisztítás Jet-tisztítás SK , x 530 x SK , x 780 x SK , x 780 x SK , x 780 x Felhasználási terület: - Normál és tartós üzemmód esetén - Hegesztő pisztolynál való közvetlen elszívás - Ötvözetlen és gyengén ötvözött acélok Különlegesség: - Szűrőtisztítás sűrített levegős pisztollyal (kézi), pneumatikusan és Jet szűrőtisztítással történhet - Tartós, M-osztályú szűrőpatronok Adatok géptipusonként 62

9 KAF-70 KAF-100 Miért éri meg Önnek?! Különösen forrasztási füst elszívására alkalmas Kompakt építési mód és könnyű kezelhetőség Mobil felhasználhatóság Szagsemlegesítés az aktívszenes szűrőknek köszönhetően Leírás A KAF széria különösen a finom porszemcsék vagy forrasztási füst elszívására alkalmas. Az aktív szénszűrők mint a második szűrőfokozat, a szagok közömbösítésében is hatásosnak bizonyulnak. A négy görgő lehetővé teszi a gép mobil felhasználását. A szerkezet mind egy mind háromfázisú kivitelben szállítható. Mindkét modell alkalmas tartós üzemeltetésre. Hegesztésifüst elszívók Forrasztási füstszívó KAF-70 és KAF-100 KAF-70 egy munkapult alatt Csuklós szívókar 50 D, rendelési szám: Jellemzők KAF Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Méretek (H/Sz/M) mm Súly kg , x 465 x x 50 od. 1 x , x 485 x Felhasználási terület: - Egyedi és többhelyes elszívás - Laborok és finommechanikai műhelyek - Finom porok és forrasztási füst elszívása Különlegesség: - Kézi szűrőtisztítás - Aktívszenes szűrőkazetta L/S L/S Adatok géptipusonként 63

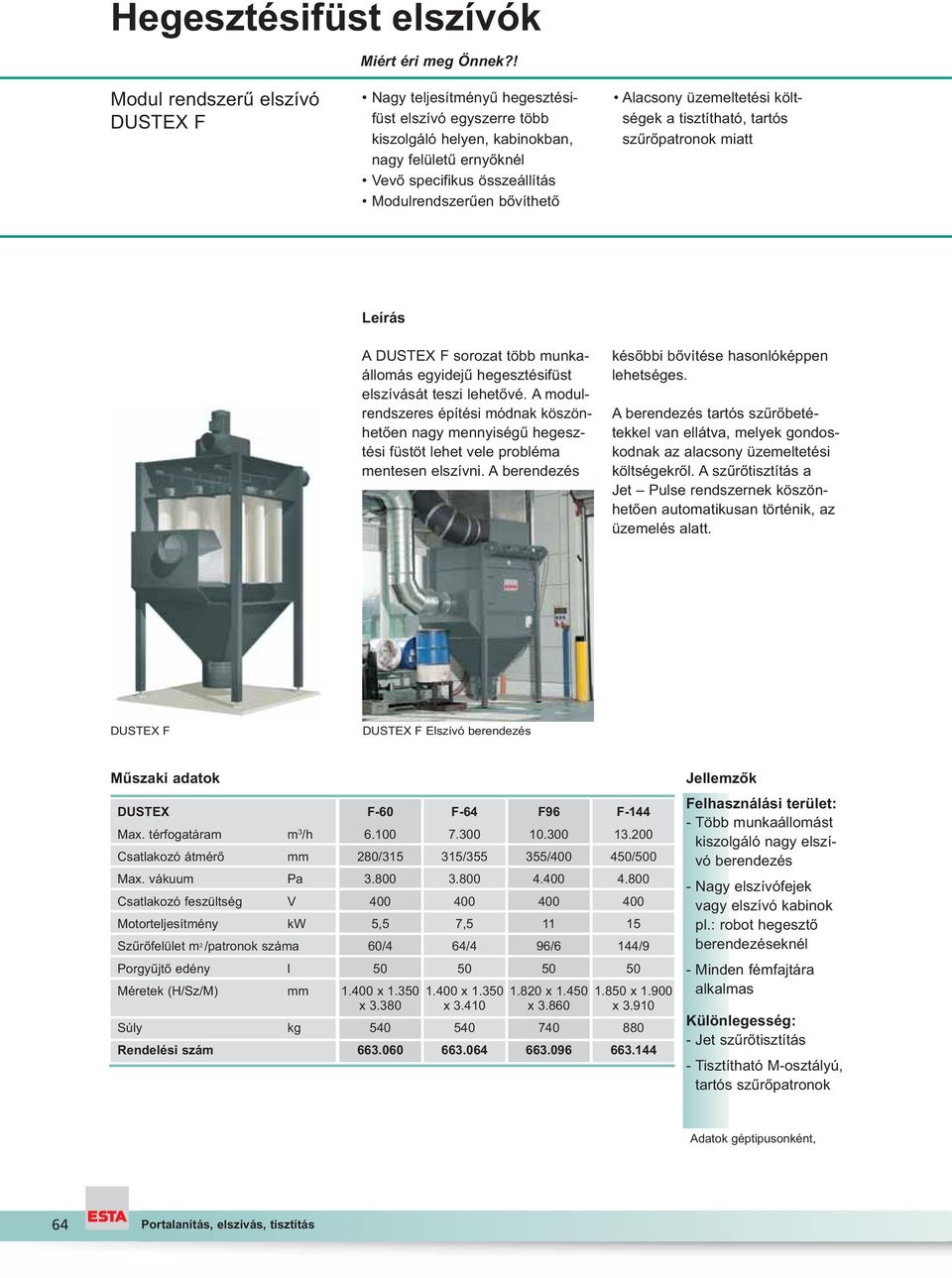

10 Miért éri meg Önnek?! Modul rendszerű elszívó DUSTEX F Nagy teljesítményű hegesztésifüst elszívó egyszerre több kiszolgáló helyen, kabinokban, nagy felületű ernyőknél Vevő specifikus összeállítás Modulrendszerűen bővíthető Alacsony üzemeltetési költségek a tisztítható, tartós szűrőpatronok miatt Leírás A DUSTEX F sorozat több munkaállomás egyidejű hegesztésifüst elszívását teszi lehetővé. A modulrendszeres építési módnak köszönhetően nagy mennyiségű hegesztési füstöt lehet vele probléma mentesen elszívni. A berendezés későbbi bővítése hasonlóképpen lehetséges. A berendezés tartós szűrőbetétekkel van ellátva, melyek gondoskodnak az alacsony üzemeltetési költségekről. A szűrőtisztítás a Jet Pulse rendszernek köszönhetően automatikusan történik, az üzemelés alatt. DUSTEX F DUSTEX F Elszívó berendezés Jellemzők DUSTEX Max. térfogatáram m 3 /h Csatlakozó átmérő mm Max. vákuum Pa Csatlakozó feszültség V Motorteljesítmény kw Szűrőfelület m 2 /patronok száma F / ,5 60/4 F / ,5 64/4 F / /6 F / /9 Felhasználási terület: - Több munkaállomást kiszolgáló nagy elszívó berendezés - Nagy elszívófejek vagy elszívó kabinok pl.: robot hegesztő berendezéseknél Porgyűjtő edény Méretek (H/Sz/M) Súly l mm kg x x x x x x x x Minden fémfajtára alkalmas Különlegesség: - Jet szűrőtisztítás - Tisztítható M-osztályú, tartós szűrőpatronok Adatok géptipusonként, 64

11 Miért éri meg Önnek?! Tartozékok Pontos összhang az ESTA termékek között Az ügyfelek szinte minden kívánalmát kielégíti Megbízható és hosszú élettartamú Cikk Elszívókar Elszívókar négyzet formájú, műanyag fejjel, Ø 140 mm, 2 m hosszú Elszívókar négyzet formájú, műanyag fejjel, Ø 140 mm, 3 m hosszú Elszívókar négyzet formájú, egyedi szívófejjel (600x600 mm), Ø 140 mm, 2 m hosszú SRF K-10 SRF K-15 SRF T-2 SRF T-4 SRF SK-2.2 SRF SK-5.5 SRF SK-7.5 SRF SK-13.0 KAF-70 KAF-100 Hegesztésifüst elszívók Elszívókar négyzet formájú, egyedi szívófejjel (600x600 mm), Ø 140 mm, 3 m hosszú Fejek és Fúvókák Műanyag fej négyzetes, Ø 140 mm Különleges szívófej fémből, négyzet formájú (600x600 mm), Ø 140 mm Tölcsérfúvóka rugalmas, mágnes lábbal Résfúvóka 200 mm széles, mágnes lábbal Csuklós szívókar összkinyúlás 900 mm, ferdecső fúvókával

12 Miért éri meg Önnek?! Tartozékok Pontos összhang az ESTA termékek között Az ügyfelek szinte minden kívánalmát kielégíti Megbízható és hosszú élettartamú SRF K-10 SRF K-15 SRF T-2 SRF T-4 SRF SK-2.2 SRF SK-5.5 SRF SK-7.5 SRF SK-13.0 KAF-70 KAF-100 Cikk Egyebek Világító szett elszívófejbe beépítve Optikai érzékelő elszívófekbe beépítve lehetővé teszi a hegesztésifüst elszívó automatikus bekapcsolását Szorító fogó a testkábelhez erősítve a hegesztési füstelszívó automatikusan bekapcsol Be- / Kikapcsoló elszívófekbe beépítve Hegesztőpajzs beépített elszívónyílásokkal Elszívótömlő 5 m hosszú, csatlakozó hüvellyel Elszívótömlő méteráru Hegesztőpajzs lengőkarral 6 m munkakörzetben, csatlakozó Ø 125 mm, 3 m hosszú, forgatható futósínnel, 9 m szívóslag, Ø 125 mm, kiegyensúlyozó, választható falitartóval vagy padlóra szerelhetően Hegesztőpajzs lengőkarral mint csak 4,5 m-es futósínnel Falikonzol a hegesztésifüst elszívó falra szerelhetőségéhez Aktív szénszűrő kiegészítő szűrő a szagok kiszűréséhez Kimenő levegő csőcsonkja a megtisztított levegő szabadba történő vezetését szolgálja

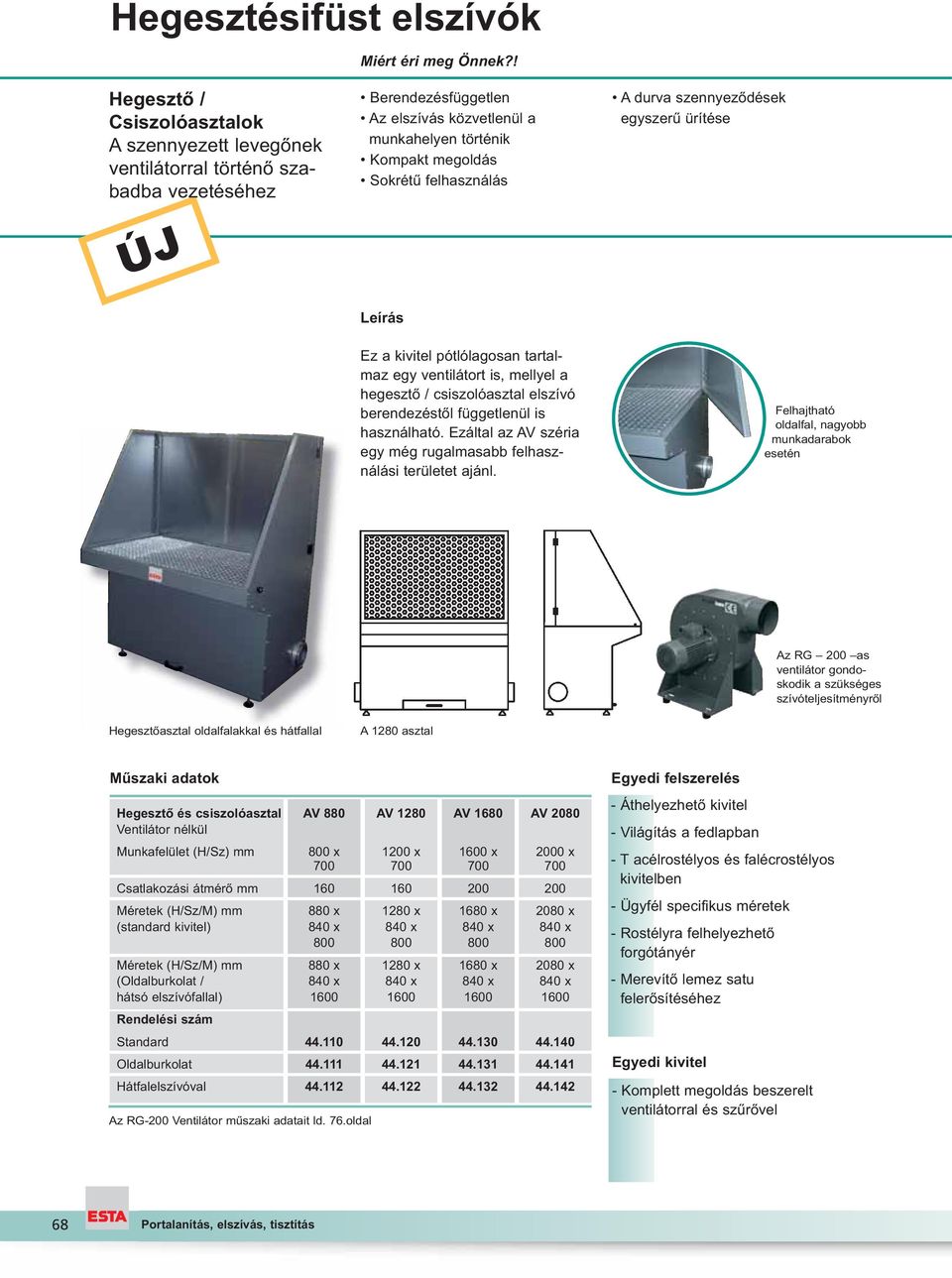

13 Miért éri meg Önnek?! Hegesztő / Csiszolóasztalok mobil vagy helyhez kötött elszívó berendezésekhez csatlakoztatható ÚJ Munkaasztal hegesztés és csiszolás számára Az elszívás közvetlenül a munkahelyen történik Kompakt megoldás Sokrétű felhasználás A durva szennyeződések egyszerűen eltávolíthatók Leírás Az ESTA munkaasztal a hegesztésre és csiszolási munkákhoz komplett megoldást nyújt. Magassága állítható, különösen robosztus és biztonságos. Nagyobb munkadarabok esetén az oldalsó fal felhajtható. Előnyök Stabil acéllemezház Elegendő tér és a térdnek és a lábaknak Horganyzott rácsrostély Állítható magasság (± 100 mm) Fiók a durva szennyeződéseknek Elszívó csonk változtatható (jobb vagy baloldal) Oldalsó burkolat felhajtható Hátfalelszívás Fedlap az optimális levegő vezetéshez Hegesztésifüst elszívók Több ESTA hegesztőasztal kapcsolódik egy elszívó / szűrőberendezésre Jellemzők Hegesztő és csiszolóasztal Ventilátor nélkül Munkafelület (H/Sz) mm Csatlakozó átmérő mm Méretek (H/Sz/M) mm (standard kivitel) Méretek (H/Sz/M) mm (Oldalburkolat / hátsó elszívófallal) Standard A 880 x x 880 x A x x 1280 x A 1680 x x 1680 x A x x 2080 x Felhasználási terület: - Hegesztés, csiszolás, fémek sorjátlanítása - Más felhasználási területeken is használhatók (pl.: műanyag feldolgozás, ragasztási munkák..) Különlegesség: - Komplett megoldás - Bővíthető komponensek - Oldalburkolat - Hátsó elszívófal Oldalburkolattal Hátfalelszívóval Felső lefedés (Fedlap) 67
