1 Nagyvákuumú elszívás KEMPER Dusty Mini-Weldmaster Nagyvákuumú patronfilter Tartozékok Központi elszívórendszer nagyvákuumú

2 KEMPER Dusty Ultrakönnyű, rugalmas és nagyteljesítményű. Ez csak néhány előnye ennek a kisméretű, de nagy teljesítőképességű rendszernek. A két erős turbina kiváló szívási teljesítményt és magas statikus nyomást biztosít. A minimális tömeg a rendszert igen rugalmassá és számos célra alkalmassá teszi. A KemTex eptfe-membrán-szűrőpatron a 0,1 µm-nél is kisebb, ultrafinom szilárdrészecskéket is képes kiszűrni. Ezáltal a készülék elkülöníti a tüdő léghólyagocskáiba bejutni képes porokat is. A felületi szűrés előnye, hogy a szűrőpatron tisztítható. A KEMPER Dusty jelzi, ha a készülék tisztítást igényel. Az összegyűlt por ekkor a készülék alsó részéből könnyen eltávolítható. Az elszívó- és szűrőberendezés két csonkjára a tartozékok széles skálájából különböző toldatok, füstgázelszívós pisztolyok, illetve mini szívókarok választhatók. A szívási teljesítmény fokozatmentesen, elektronikusan szabályozható. Tartozékok: 30/31. oldal. Műszaki adatok Tartalék szűrő KEMPER Dusty 1,6 kw 1 x 230 V / 50 Hz Tartalék szűrő KEMPER Dusty-hoz 1.054,00 320,40 Tápfeszültség: Szívási teljesítmény: Motorteljesítmény: Zajszint: Leválasztási fok: Tömeg: Méretek (H x Sz x M): 1 x 230 V / 50 Hz 340 m 3 /h 1,6 kw 74 db (A) > 99,9 % 21 kg 300 x 300 x 690 mm 100 % KemTex eptfe membránszűrő 90 % 80 % 70 % Leválasztási fok 60 % 50 % 40 % pl.: hagyományos, M osztályú szűrők 30 % 20 % 10 % 0 0,1 0,2 0,3 0,4 0,5 0,6 1 1,5 2 2,5 Részecske méret µm-ben 98,9 % 1,1 % Tipikus szilárdrészecske-tömegeloszlás hegesztési és vágási folyamatoknál Tüdő-léghólyagocskákba hatoló porok ellen alkalmazható Leválasztási fok > 99 % < 0,4 µm-es részecskéknél Méretek a hegesztésnél keletkező káros anyagok és a leválasztás 27

3 Mini-Weldmaster A Mini-Weldmaster egy könnyű, hordozható, nagy vákuumú elszívó- és szűrőberendezés. A berendezés különösen jól használható hegesztési füst elszívására gyakran változó helyeken, illetve szűk helyek esetén. A 45 mm átmérőjű szívótömlő nehezen hozzáférhető helyeken is jól alkalmazható. A két szívócsonkra különböző szívófejek vagy elszívással rendelkező védőernyők szerelhetők. A készülék legfeljebb két füstgázelszívós pisztolyhoz, azaz belső elszívással rendelkező hegesztőpisztolyhoz is csatlakoztatható. Ennek az az előnye, hogy a szívási területet nem kell mindig külön beállítani, hanem mindig optimális elszívás biztosítható. A készülékbe egy kétfokozatú szűrő van beépítve. Járulékosan egy gázszűrővel (aktívszenes szűrővel) is kiegészíthető. A szűrőbetétek tisztítást nem igényelnek. A szűrőbetéteket a bekapcsolási idő és a szűrendő káros anyag minőségének függvényében évente kb. egyszerkétszer kell cserélni. Önműködő szűrőfelügyelet jelzi, ha cserélni kell a szűrőbetétet. Mindemellett opcionálisan csatlakoztatható a start-stop automatika modul is, amely a hegesztési folyamat megkezdésekor önműködően bekapcsolja a készüléket. Így mindig csak akkor van elszívás, ha az szükséges. Tartozékok: 30/31. oldal. Műszaki adatok Tápfeszültség: Szívási teljesítmény: Motorteljesítmény: Zajszint: Leválasztási fok: Tömeg: Méretek (H x Sz x M): 1 x 230 V / 50 Hz 340 m 3 /h 1,6 kw 71 db (A) 71 db (A) > 99,9 %, BGIA szerinti M osztály 24 kg 340 x 450 x 660 mm 3 x 400 V / 50 Hz 270 m 3 /h 1,1 kw 28 kg 340 x 450 x 660 mm Készülékek Tartalék szűrő Mini-Weldmaster 1,6 kw 1 x 230 V / 50 Hz Mini-Weldmaster 1,1 kw 3 x 400 V / 50 Hz Mini-Weldmaster aktívszenes szűrővel 1,6 kw 1 x 230 V / 50 Hz Mini-Weldmaster aktívszenes szűrővel 1,1 kw 3 x 400 V / 50 Hz Előszűrő betétek (10 db-os szett) Részecskeszűrő Aktívszenes szűrő 1.376, , , ,00 38,70 120,40 241,90 Start-stop automatika lakatfogója Szívófejek különböző kivitelben Méretek 28

4 Nagyvákuumú patronfilter E gurítható elszívó- és szűrőegység négy csatlakoztatási pontjával rugalmas lehetőséget kínál a káros anyagot tartalmazó levegő közvetlenül a keletkezés helyén történő elszívására. A fémmegmunkálás csaknem összes területén használható. Különösen rugalmasan alkalmazható a füstgázelszívós pisztolyoknál, mert a hegesztőpisztolyba épített elszívás szükségtelenné teszi a gázfelfogó elemek elvezetését. Természetesen a rendszerhez a tartozékok széles skálájából választhatók szívófejek, mini szívókarok, vagy elszívással rendelkező védőernyők. A robusztus készülék két KemTex eptfemembránszűrőpatronnal rendelkezik, amelyeket elektronikus vezérlés felügyel, tisztításuk a telítettségi foktól függően szükség esetén automatikusan, üzem közben történik. A tisztítást rotációs fúvókákon át bevezetett préslevegő végzi. A sugárimpulzusos tisztítással szemben ez az eljárás kimondottan jót tesz a szűrőknek. A szükséges préslevegő-tartály, valamint a nagyméretű porgyűjtő tartály a berendezés része. A szívási teljesítmény elektronikusan, fokozatmentesen állítható. Az opcionálisan rendelhető start-stop automatika a munkafolyamatnak megfelelően önműködően kapcsolja be vagy ki a készüléket. Tartozékok: 30/31. oldal. Műszaki adatok Tartalék szűrő Nagyvákuumú patronfilter 3,3 kw 3 x 400 V / 50 Hz Start-stop automatika lakatfogója Tartalék szűrő nagyvákuumú patronfilterhez 6.918,00 512,80 320,40 Turbina-teljesítmény: Motorteljesítmény: Áramfelvétel: Statikus nyomás: Tápfeszültség: Leválasztási fok: max. 850 m 3 /h 3,3 kw 7 A Pa 3 x 400 V / 50 Hz 99,9 % (M szűrőosztály) a tüdő-léghólyagocskákba hatoló porokról l. 33. oldal Préslevegő-betáplálás: 3,0-5,0 bar Tömeg: 178 kg Méretek (H x Sz x M): 655 x 825 x mm Zajszint: 70 db (A) Tüdő-léghólyagocskákba hatoló porok ellen alkalmazható Leválasztási fok > 99 % < 0,4 µm-es részecskéknél 29

5 Tartozékok Alváz Alváz Mini-Weldmasterhez 4 fékezhető, csuklós görgővel 93,00 Szívótömlő Szívótömlő, Ø 45 mm, 2,5 m hosszú Szívótömlő, Ø 45 mm, 5,0 m hosszú Szívótömlő, Ø 45 mm, 10,0 m hosszú 51,60 102,10 197,80 Résszívófej 300 mm Résszívófej, szélesség 300 mm, mágnestalppal 123,60 Résszívófej 600 mm Résszívófej, szélesség 600 mm, mágnestalppal 133,30 Tölcséres szívófej Tölcséres szívófej, rugalmas, mágnestalppal 131,20 Védőernyő Védőernyő elszívással 105,40 Csatlakozó csonk hegesztőpisztolyhoz Ø 45 mm-es szívótömlő csatlakoztatására Hegesztőadapter mm Hegesztőadapter mm Hegesztőadapter mm 7,50 7,50 7,50 30

6 Tartozékok Mini szívókar Mini szívókar zárószeleppel, Ø 50 mm, hossza 740 mm (szívófej nélkül), minden irányba elfordítható, eloxált alumíniumcsőből, a csuklók anyaga nagyszilárdságú műanyag, standard tartóval Külön kérésre egyéb szívóátmérők is rendelhetők 227,90 Rögzítőkonzol Rögzítőkonzol a szívókar asztalra szereléséhez, 2 befogóelemmel Rögzítőkonzol a szívókar fali rögzítéséhez, tiplikkel és csavarokkal 46,00 33,60 Szívófejek Résszívófej, 200 mm széles Hengeres szívófej, Ø 50 mm Szívóernyő plexiüvegből, 245 x 220 mm Tölcséres szívófej, kerek, szívónyílás Ø 210 mm 56,90 19,80 70,80 66,50 31

7 Szívó- és szűrőberendezés - Nagyvákuumú Tüdő-léghólyagocskákba hatoló porok ellen alkalmazható Leválasztási fok > 99% < 0,4 µm-es részecskéknél A System 9000 nagyvákuumú szívó- és szűrőberendezései különösen alkalmasak egynél több szívófej csatlakoztatására, és ezáltal központi elszívórendszerek kiépítésére hegesztő-, csiszoló- és hasonló műhelyekben. Az elszívott káros anyagokat a KemTex eptfemembránszűrő távolítja el a levegőből. A Siemens Simatic S7 rendszeren alapuló vezérlés felügyeli a szűrő felületén összegyűlt pormennyiséget, és a beállított határérték elérésekor automatikusan elindítja a tisztítási folyamatot. Tisztítás közben a berendezés továbbra is folyamatosan üzemel. A kiválasztott por a porgyűjtő tartályban halmozódik fel, így a hulladék kezelése egyszerű. A robusztus, megerősített acéllemez panelekből felépülő szűrőberendezés két, a helyszínen összeszerelhető egységből áll. A következő táblázat áttekintést ad a standard készülékekről. Ha nagyobb teljesítményű berendezést szeretne, kérjen ajánlatot! További információk a System 9000 szívó- és szűrőberendezésekről: oldal. Műszaki adatok : Szűrőpatronok: Leválasztási fok: Leválasztási fok: Turbina-teljesítmény / térfogatáram: Turbina-teljesítmény / nyomás: Motorteljesítmény: Tápfeszültség: Szükséges préslevegő-csatlakozás: Tömeg: Méret (H x Sz x M): m 3 /h Pa 22,0 kw 3 x 400 V / 50 Hz 5,0-6,0 bar kg x x mm KemTex eptfe-membránszűrő felületi szűrésre > 99,98 % a BGIA L, M besorolás szerint a tüdő-léghólyagocskákba hatoló porokról l. 33. oldal m 3 /h Pa 30,0 kw 3 x 400 V / 50 Hz 5,0-6,0 bar kg x x mm m 3 /h Pa 37,0 kw 3 x 400 V / 50 Hz 5,0-6,0 bar kg x x mm 32

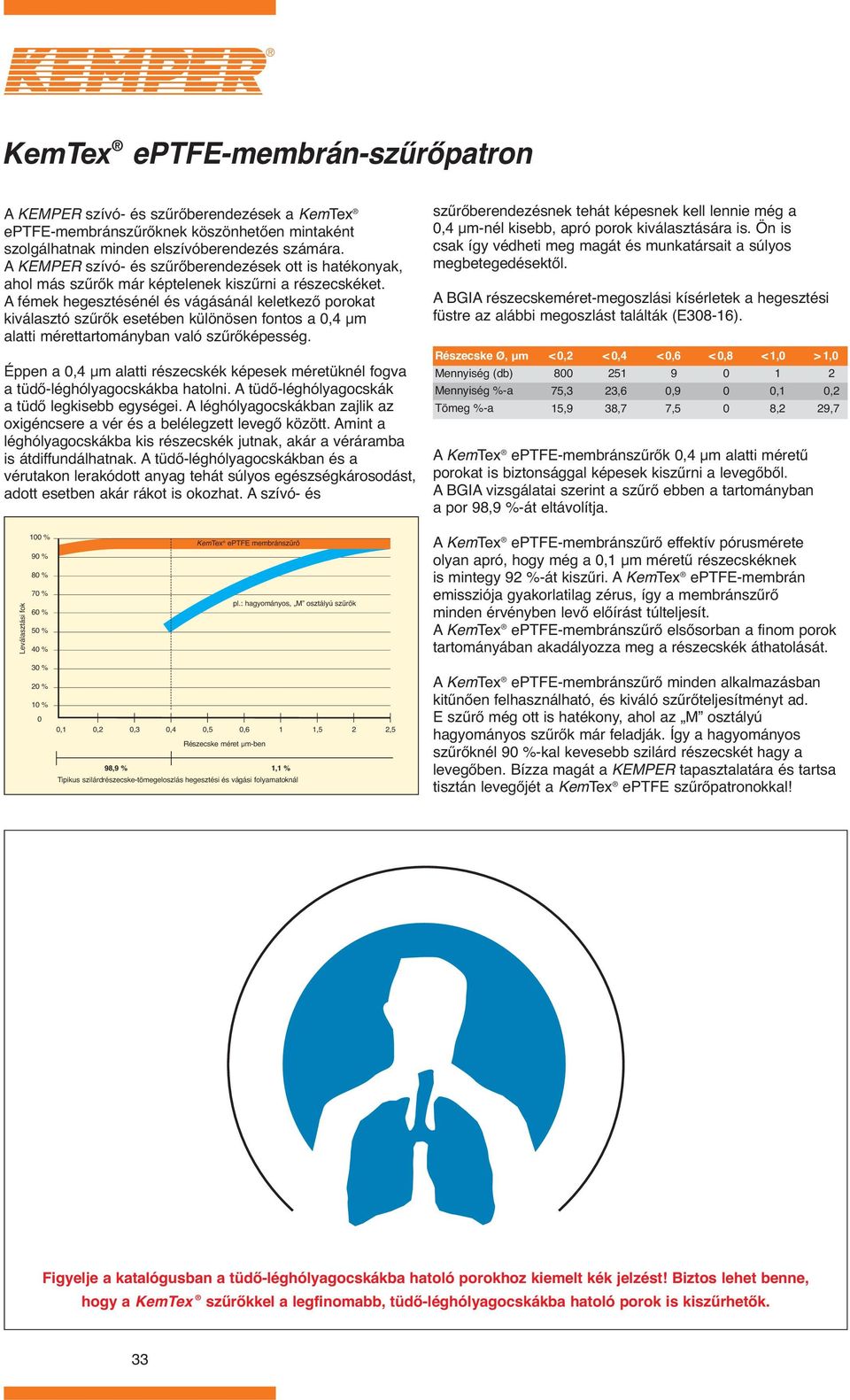

8 KemTex eptfe-membrán-szűrőpatron A KEMPER szívó- és szűrőberendezések a KemTex eptfe-membránszűrőknek köszönhetően mintaként szolgálhatnak minden elszívóberendezés számára. A KEMPER szívó- és szűrőberendezések ott is hatékonyak, ahol más szűrők már képtelenek kiszűrni a részecskéket. A fémek hegesztésénél és vágásánál keletkező porokat kiválasztó szűrők esetében különösen fontos a 0,4 µm alatti mérettartományban való szűrőképesség. Éppen a 0,4 µm alatti részecskék képesek méretüknél fogva a tüdő-léghólyagocskákba hatolni. A tüdő-léghólyagocskák a tüdő legkisebb egységei. A léghólyagocskákban zajlik az oxigéncsere a vér és a belélegzett levegő között. Amint a léghólyagocskákba kis részecskék jutnak, akár a véráramba is átdiffundálhatnak. A tüdő-léghólyagocskákban és a vérutakon lerakódott anyag tehát súlyos egészségkárosodást, adott esetben akár rákot is okozhat. A szívó- és szűrőberendezésnek tehát képesnek kell lennie még a 0,4 µm-nél kisebb, apró porok kiválasztására is. Ön is csak így védheti meg magát és munkatársait a súlyos megbetegedésektől. A BGIA részecskeméret-megoszlási kísérletek a hegesztési füstre az alábbi megoszlást találták (E308-16). Részecske Ø, µm Mennyiség (db) Mennyiség %-a Tömeg %-a <0, ,3 15,9 <0, ,6 38,7 <0,6 9 0,9 7,5 <0, <1,0 1 0,1 8,2 A KemTex eptfe-membránszűrők 0,4 µm alatti méretű porokat is biztonsággal képesek kiszűrni a levegőből. A BGIA vizsgálatai szerint a szűrő ebben a tartományban a por 98,9 %-át eltávolítja. >1,0 2 0,2 29,7 Leválasztási fok 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % 20 % 10 % 0 KemTex eptfe membránszűrő pl.: hagyományos, M osztályú szűrők 0,1 0,2 0,3 0,4 0,5 0,6 1 1,5 2 2,5 Részecske méret µm-ben 98,9 % 1,1 % Tipikus szilárdrészecske-tömegeloszlás hegesztési és vágási folyamatoknál A KemTex eptfe-membránszűrő effektív pórusmérete olyan apró, hogy még a 0,1 µm méretű részecskéknek is mintegy 92 %-át kiszűri. A KemTex eptfe-membrán emissziója gyakorlatilag zérus, így a membránszűrő minden érvényben levő előírást túlteljesít. A KemTex eptfe-membránszűrő elsősorban a finom porok tartományában akadályozza meg a részecskék áthatolását. A KemTex eptfe-membránszűrő minden alkalmazásban kitűnően felhasználható, és kiváló szűrőteljesítményt ad. E szűrő még ott is hatékony, ahol az M osztályú hagyományos szűrők már feladják. Így a hagyományos szűrőknél 90 %-kal kevesebb szilárd részecskét hagy a levegőben. Bízza magát a KEMPER tapasztalatára és tartsa tisztán levegőjét a KemTex eptfe szűrőpatronokkal! Figyelje a katalógusban a tüdő-léghólyagocskákba hatoló porokhoz kiemelt kék jelzést! Biztos lehet benne, hogy a KemTex szűrőkkel a legfinomabb, tüdő-léghólyagocskákba hatoló porok is kiszűrhetők. 33
