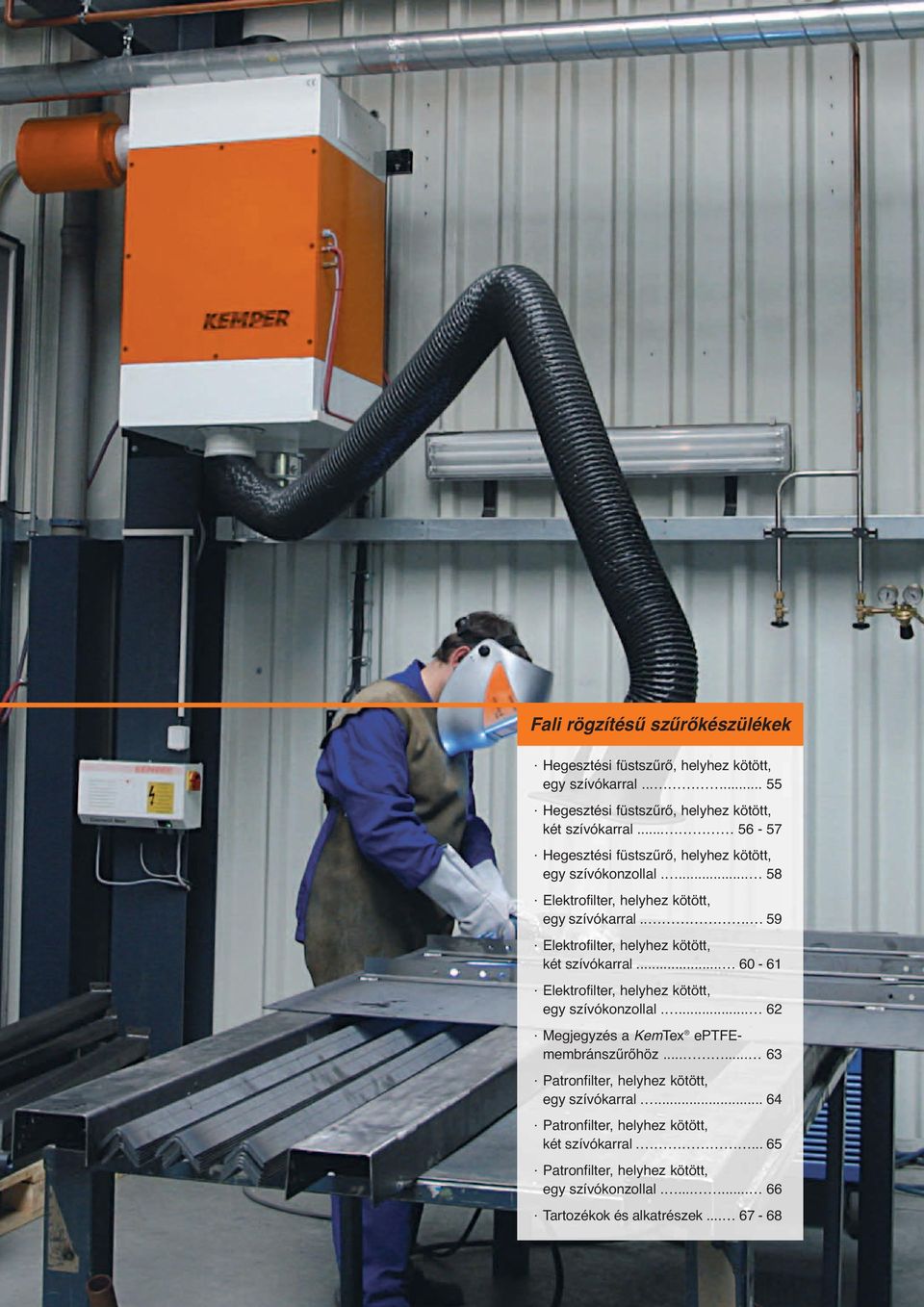

1 Fali rögzítésű szűrőkészülékek Hegesztési füstszűrő, helyhez kötött, egy szívókarral Hegesztési füstszűrő, helyhez kötött, két szívókarral Hegesztési füstszűrő, helyhez kötött, egy szívókonzollal Elektrofilter, helyhez kötött, egy szívókarral Elektrofilter, helyhez kötött, két szívókarral Elektrofilter, helyhez kötött, egy szívókonzollal Megjegyzés a KemTex eptfemembránszűrőhöz Patronfilter, helyhez kötött, egy szívókarral Patronfilter, helyhez kötött, két szívókarral Patronfilter, helyhez kötött, egy szívókonzollal Tartozékok és alkatrészek

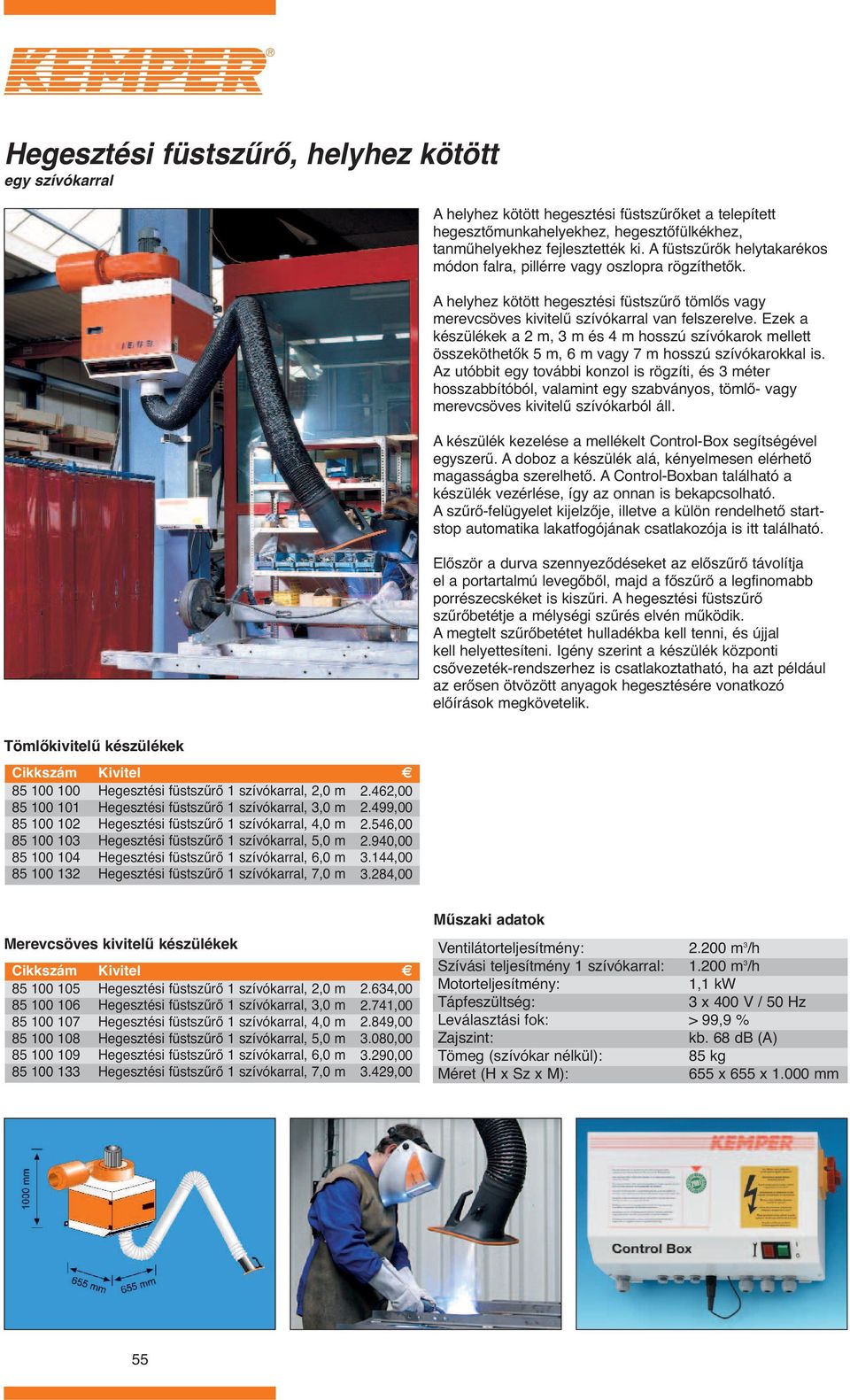

2 Hegesztési füstszűrő, helyhez kötött egy szívókarral A helyhez kötött hegesztési füstszűrőket a telepített hegesztőmunkahelyekhez, hegesztőfülkékhez, tanműhelyekhez fejlesztették ki. A füstszűrők helytakarékos módon falra, pillérre vagy oszlopra rögzíthetők. A helyhez kötött hegesztési füstszűrő tömlős vagy merevcsöves kivitelű szívókarral van felszerelve. Ezek a készülékek a 2 m, 3 m és 4 m hosszú szívókarok mellett összeköthetők 5 m, 6 m vagy 7 m hosszú szívókarokkal is. Az utóbbit egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból áll. A készülék kezelése a mellékelt Control-Box segítségével egyszerű. A doboz a készülék alá, kényelmesen elérhető magasságba szerelhető. A Control-Boxban található a készülék vezérlése, így az onnan is bekapcsolható. A szűrő-felügyelet kijelzője, illetve a külön rendelhető startstop automatika lakatfogójának csatlakozója is itt található. Először a durva szennyeződéseket az előszűrő távolítja el a portartalmú levegőből, majd a főszűrő a legfinomabb porrészecskéket is kiszűri. A hegesztési füstszűrő szűrőbetétje a mélységi szűrés elvén működik. A megtelt szűrőbetétet hulladékba kell tenni, és újjal kell helyettesíteni. Igény szerint a készülék központi csővezeték-rendszerhez is csatlakoztatható, ha azt például az erősen ötvözött anyagok hegesztésére vonatkozó előírások megkövetelik. Tömlőkivitelű készülékek Hegesztési füstszűrő 1 szívókarral, 2,0 m Hegesztési füstszűrő 1 szívókarral, 3,0 m Hegesztési füstszűrő 1 szívókarral, 4,0 m Hegesztési füstszűrő 1 szívókarral, 5,0 m Hegesztési füstszűrő 1 szívókarral, 6,0 m Hegesztési füstszűrő 1 szívókarral, 7,0 m 2.462, , , , , ,00 Műszaki adatok Merevcsöves kivitelű készülékek Hegesztési füstszűrő 1 szívókarral, 2,0 m Hegesztési füstszűrő 1 szívókarral, 3,0 m Hegesztési füstszűrő 1 szívókarral, 4,0 m Hegesztési füstszűrő 1 szívókarral, 5,0 m Hegesztési füstszűrő 1 szívókarral, 6,0 m Hegesztési füstszűrő 1 szívókarral, 7,0 m 2.634, , , , , ,00 Szívási teljesítmény 1 szívókarral: m 3 /h m 3 /h 1,1 kw > 99,9 % kb. 68 db (A) 85 kg 655 x 655 x mm 55

3 Változó munkavégzési helyzetek vagy két munkahelyes alkalmazás esetén - a két szívókarral szerelt, helyhez kötött hegesztési füstszűrők költségkímélő változatot kínálnak a két különálló készülékhez képest. Kiválóan, rugalmasan alkalmazhatók műhelyekben, tanmunkahelyeken, illetve az iparban. A két szívókaros készülékek 2 m, 3 m és 4 m-es merevcsöves vagy tömlőkivitelű szívókarral rendelhetők. Az 5 m, 6 m vagy 7 m hosszú szívókarokat egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból állnak. A két szívókaros készülékek is elláthatók start-stopautomatikával. Mivel itt két különálló hegesztőmunkahely hegesztőgépei által termelt füst elszívásáról kell gondoskodni, az automatika természetesen két start-stop lakatfogót tartalmaz. Mindkét lakatfogó a hegesztési füstszűrő Control-Boxához csatlakoztatható. A két szívókaros hegesztési füstszűrők két különböző teljesítményű változatban rendelhetők, annak érdekében, hogy az elszívott térfogatot a munkavégzés módjához, az anyaghoz és a technológiához lehessen igazítani. Ha a két szívókart hosszú ideig egyidejűleg használják, akkor a nagyobb teljesítményű készüléket kell választani. Hegesztési füstszűrő, helyhez kötött két szívókarral Műszaki adatok m 3 /h Szívási teljesítmény 2 szívókarral: m 3 /h 2 x 700 m 3 /h 1,1 kw > 99,9 % kb. 68 db (A) 85 kg 655 x 655 x mm Tömlő-kivitelű készülékek m 3 /h Hegesztési füstszűrő 2 szívókarral 2,0 m Hegesztési füstszűrő 2 szívókarral 3,0 m Hegesztési füstszűrő 2 szívókarral 4,0 m Hegesztési füstszűrő 2 szívókarral 5,0 m Hegesztési füstszűrő 2 szívókarral 6,0 m Hegesztési füstszűrő 2 szívókarral 7,0 m 2.924, , , , , ,00 Műszaki adatok m 3 /h Szívási teljesítmény 2 szívókarral: m 3 /h 2 x m 3 /h > 99,9 % kb. 71 db (A) 91 kg 655 x 655 x mm Tömlő-kivitelű készülékek m 3 /h Hegesztési füstszűrő 2 szívókarral 2,0 m Hegesztési füstszűrő 2 szívókarral 3,0 m Hegesztési füstszűrő 2 szívókarral 4,0 m Hegesztési füstszűrő 2 szívókarral 5,0 m Hegesztési füstszűrő 2 szívókarral 6,0 m Hegesztési füstszűrő 2 szívókarral 7,0 m 3.956, , , , , ,00 56

4 Hegesztési füstszűrő, helyhez kötött két szívókarral Változó munkavégzési helyzetek vagy két munkahelyes alkalmazás esetén - a két szívókarral szerelt, helyhez kötött hegesztési füstszűrők költségkímélő változatot kínálnak a két különálló készülékhez képest. Kiválóan, rugalmasan alkalmazhatók műhelyekben, tanmunkahelyeken, illetve az iparban. A két szívókaros készülékek 2 m, 3 m és 4 m-es merevcsöves vagy tömlőkivitelű szívókarral rendelhetők. Az 5 m, 6 m vagy 7 m hosszú szívókarokat egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból állnak. A két szívókaros készülékek is elláthatók start-stop automatikával. Mivel itt két különálló hegesztőmunkahely hegesztőgépei által termelt füst elszívásáról kell gondoskodni, az automatika természetesen két start-stop lakatfogót tartalmaz. Mindkét lakatfogó a hegesztési füstszűrő Control-Boxához csatlakoztatható. A két szívókaros hegesztési füstszűrők két különböző teljesítményű változatban rendelhetők, annak érdekében, hogy az elszívott térfogatot a munkavégzés módjához, az anyaghoz és a technológiához lehessen illeszteni. Ha a két szívókart hosszú ideig egyidejűleg használják, akkor a nagyobb teljesítményű készüléket kell választani. Műszaki adatok m 3 /h Merevcsöves kivitelű készülékek m 3 /h Hegesztési füstszűrő 2 szívókarral 2,0 m Hegesztési füstszűrő 2 szívókarral 3,0 m Hegesztési füstszűrő 2 szívókarral 4,0 m Hegesztési füstszűrő 2 szívókarral 5,0 m Hegesztési füstszűrő 2 szívókarral 6,0 m Hegesztési füstszűrő 2 szívókarral 7,0 m 3.343, , , , , ,00 Szívási teljesítmény 2 szívókarral: m 3 /h 2 x 700 m 3 /h 1,1 kw > 99,9 % kb. 68 db (A) 85 kg 655 x 655 x mm Műszaki adatok m 3 /h Merevcsöves kivitelű készülékek m 3 /h Hegesztési füstszűrő 2 szívókarral 2,0 m Hegesztési füstszűrő 2 szívókarral 3,0 m Hegesztési füstszűrő 2 szívókarral 4,0 m Hegesztési füstszűrő 2 szívókarral 5,0 m Hegesztési füstszűrő 2 szívókarral 6,0 m Hegesztési füstszűrő 2 szívókarral 7,0 m 4.381, , , , , ,00 Szívási teljesítmény 2 szívókarral: m 3 /h 2 x m 3 /h > 99,9 % kb. 71 db (A) 91 kg 655 x 655 x mm 57

5 Nagyobb hatótávolság és még nagyobb fokú rugalmasság érhető el azokkal a hegesztési füstszűrőkkel, melyek KEMPER szívókonzollal vannak felszerelve. A 3 m, 4,5 m és 6 m hosszú szívókonzolok megtámasztása egy második tartókonzollal történik. A konzolok két, külön-külön csapágyazott részből állnak. A forgatható szívóernyő a teleszkóp segítségével függőleges irányban beállítható, így mindig optimális felfogási pozíció érhető el. A hátsó távtartóra profilsínen keresztül legfeljebb 50 kg tömeg, pl. huzalelőtoló egység rögzíthető a mellékelt futókocsin. Az elülső távtartó legfeljebb további 10 kg-ot bír el, ami éppen elegendő például a tömlőköteg megtartásához, így a hegesztőpisztoly mindig kéznél van. Így a padlón vezetett csövekben való megbotlás veszélye elkerülhető, és a szívóernyő mindig a káros anyagok optimális felfogásához megfelelő pozícióba vihető. A szívókonzol 250 mm-es átmérővel is rendelhető, így a hegesztési füstszűrő az erősebb ventilátorral nagyobb pormennyiséget is el tud szívni. Az erősen ötvözött anyagok, például a nemesacél hegesztésére vonatkozó előírások értelmében a tisztított levegőt a szabadba kell vezetni. Ez a készülék így központi csővezetékhez is csatlakoztatható. A helyhez kötött hegesztési füstszűrők két szívókonzollal is rendelhetők. Hegesztési füstszűrő, helyhez kötött egy szívókonzollal Műszaki adatok m 3 /h Szívási teljesítmény 1 szívókarral: m 3 /h m 3 /h 1,1 kw > 99,9 % ok. 68 db (A) 85 kg 655 x 655 x mm Készülékek m 3 /h Hegesztési füstszűrő 1 szívókonzollal, 3,0 m hossz, Ø 160 mm Hegesztési füstszűrő 1 szívókonzollal, 4,5 m hossz, Ø 160 mm Hegesztési füstszűrő 1 szívókonzollal, 6,0 m hossz, Ø 160 mm 3.326, , ,00 Műszaki adatok m 3 /h Szívási teljesítmény 1 szívókarral: m 3 /h m 3 /h > 99,9 % ok. 71 db (A) 91 kg 655 x 655 x mm Készülékek m 3 /h Hegesztési füstszűrő 1 szívókonzollal, 4,5 m hossz, Ø 250 mm Hegesztési füstszűrő 1 szívókonzollal, 6,0 m hossz, Ø 250 mm 5.203, ,00 58

6 Elektrofilter, helyhez kötött egy szívókarral A helyhez kötött elektrofiltereket - akárcsak a helyhez kötött hegesztési füstszűrőket - a telepített hegesztőmunkahelyekhez, hegesztőfülkékhez, tanműhelyekhez fejlesztették ki. Az elektrofilterek helytakarékos módon falra, pillérre vagy oszlopra rögzíthetők. A helyhez kötött elektrofilter felszerelhető tömlős vagy merevcsöves kivitelű szívókarral is. Ezek az eszközök a 2 m, 3 m és 4 m hosszú szívókarok mellett összeköthetők 5 m, 6 m vagy 7 m hossz szívókarokkal is. Az utóbbit egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból áll. A készülék kezelése a mellékelt Control-Box segítségével egyszerű. A doboz a készülék alá, kényelmesen elérhető magasságba szerelhető. A Control-Boxban található a készülék vezérlése, így az onnan is bekapcsolható. A szűrő-felügyelet kijelzője, illetve a külön rendelhető start-stop automatika lakatfogójának csatlakozója is itt található. Az elektrofilter a portartalmú levegőt az elektrosztatikus feltöltés elvén tisztítja. A káros anyagot tartalmazó levegő durvább részecskéit előszűrő választja le, majd a levegő a szűrőcella ionizáló vezetékei közé kerül, és a részecskék az ellentétes töltésű gyűjtőlemezeken kiválnak. A szűrőcella és az előszűrő is kivehető és megtisztítható. Tömlőkivitelű készülékek Elektrofilter 1 szívókarral, 2,0 m Elektrofilter 1 szívókarral, 3,0 m Elektrofilter 1 szívókarral, 4,0 m Elektrofilter 1 szívókarral, 5,0 m Elektrofilter 1 szívókarral, 6,0 m Elektrofilter 1 szívókarral, 7,0 m 4.332, , , , , ,00 Műszaki adatok Merevcsöves kivitelű készülék Elektrofilter 1 szívókarral, 2,0 m Elektrofilter 1 szívókarral, 3,0 m Elektrofilter 1 szívókarral, 4,0 m Elektrofilter 1 szívókarral, 5,0 m Elektrofilter 1 szívókarral, 6,0 m Elektrofilter 1 szívókarral, 7,0 m 4.526, , , , , ,00 Szívási teljesítmény 1 szívókarral: m 3 /h m 3 /h 1,1 kw 1 x 230 V / 50 Hz > 98 % kb. 68 db (A) 95 kg 655 x 655 x mm 59

7 Elektrofilter, helyhez kötött két szívókarral Változó munkavégzési helyzetek vagy két munkahelyes alkalmazás esetén - a két szívókarral szerelt, helyhez kötött elektrofilterek költségkímélő változatot kínálnak a két különálló készülékhez képest. Kiválóan, rugalmasan alkalmazhatók műhelyekben, tanmunkahelyeken, illetve az iparban. A két szívókaros készülékek 2 m, 3 m és 4 m-es merevcsöves vagy tömlőkivitelű szívókarral rendelhetők. Az 5 m, 6 m vagy 7 m hosszú szívókarokat egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból állnak. A két szívókaros készülékek is elláthatók start-stop automatikával. Mivel itt két különálló hegesztőmunkahely hegesztőgépei által termelt füst elszívásáról kell gondoskodni, az automatika természetesen két start-stop lakatfogót tartalmaz. Mindkét lakatfogó az elektrofilter Control-Boxához csatlakoztatható. A két szívókaros elektrofilterek két különböző teljesítményű változatban rendelhetők, annak érdekében, hogy az elszívott térfogatot a munkavégzés módjához, az anyaghoz és a technológiához lehessen illeszteni. Ha a két szívókart hosszú ideig egyidejűleg használják, akkor a nagyobb teljesítményű készüléket kell választani. Igény szerint a készülék központi csővezetékrendszerhez is csatlakoztatható, ha azt például az erősen ötvözött anyagok hegesztésére vonatkozó előírások megkövetelik. Műszaki adatok m 3 /h Szívási teljesítmény 2 szívókarral: m 3 /h 2 x 700 m 3 /h 1,1 kw 1 x 230 V / 50 Hz > 98 % kb. 68 db (A) 95 kg 655 x 655 x mm Tömlőkivitelű készülékek m 3 /h Elektrofilter 2 szívókarral, 2,0 m Elektrofilter 2 szívókarral, 3,0 m Elektrofilter 2 szívókarral, 4,0 m Elektrofilter 2 szívókarral, 5,0 m Elektrofilter 2 szívókarral, 6,0 m Elektrofilter 2 szívókarral, 7,0 m 4.784, , , , , ,00 Műszaki adatok m 3 /h Szívási teljesítmény 2 szívókarral: m 3 /h 2 x m 3 /h > 98 % kb. 71 db (A) 101 kg 655 x 655 x mm Tömlőkivitelű készülékek m 3 /h Elektrofilter 2 szívókarral, 2,0 m Elektrofilter 2 szívókarral, 3,0 m Elektrofilter 2 szívókarral, 4,0 m Elektrofilter 2 szívókarral, 5,0 m Elektrofilter 2 szívókarral, 6,0 m Elektrofilter 2 szívókarral, 7,0 m 7.122, , , , , ,00 60

8 Elektrofilter, helyhez kötött két szívókarral Változó munkavégzési helyzetek vagy két munkahelyes alkalmazás esetén - a két szívókarral szerelt, helyhez kötött elektrofilterek költségkímélő változatot kínálnak a két különálló készülékhez képest. Kiválóan, rugalmasan alkalmazhatók műhelyekben, tanmunkahelyeken, illetve az iparban. A két szívókaros készülékek 2 m, 3 m és 4 m-es merevcsöves vagy tömlőkivitelű szívókarral rendelhetők. Az 5 m, 6 m vagy 7 m hosszú szívókarokat egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból állnak. A két szívókaros készülékek is elláthatók start-stop automatikával. Mivel itt két különálló hegesztőmunkahely hegesztőgépei által termelt füst elszívásáról kell gondoskodni, az automatika természetesen két start-stop lakatfogót tartalmaz. Mindkét lakatfogó az elektrofilter Control-Boxához csatlakoztatható. A két szívókaros elektrofilterek két különböző teljesítményű változatban rendelhetők, annak érdekében, hogy az elszívott térfogatot a munkavégzés módjához, az anyaghoz és a technológiához lehessen illeszteni. Ha a két szívókart hosszú ideig egyidejűleg használják, akkor a nagyobb teljesítményű készüléket kell választani. Igény szerint a készülék központi csővezetékrendszerhez is csatlakoztatható, ha azt például az erősen ötvözött anyagok hegesztésére vonatkozó előírások megkövetelik. Műszaki adatok m 3 /h Merevcsöves kivitelű készülékek m 3 /h Elektrofilter 2 szívókarral, 2,0 m Elektrofilter 2 szívókarral, 3,0 m Elektrofilter 2 szívókarral, 4,0 m Elektrofilter 2 szívókarral, 5,0 m Elektrofilter 2 szívókarral, 6,0 m Elektrofilter 2 szívókarral, 7,0 m 5.192, , , , , ,00 Szívási teljesítmény 2 szívókarral: m 3 /h 2 x 700 m 3 /h 1,1 kw 1 x 230 V / 50 Hz > 98 % kb. 68 db (A) 95 kg 655 x 655 x mm Műszaki adatok m 3 /h Merevcsöves kivitelű készülékek m 3 /h Elektrofilter 2 szívókarral, 2,0 m Elektrofilter 2 szívókarral, 3,0 m Elektrofilter 2 szívókarral, 4,0 m Elektrofilter 2 szívókarral, 5,0 m Elektrofilter 2 szívókarral, 6,0 m Elektrofilter 2 szívókarral, 7,0 m 7.536, , , , , ,00 Szívási teljesítmény 2 szívókarral: m 3 /h 2 x m 3 /h > 98 % kb. 71 db (A) 101 kg 655 x 655 x mm 61

9 Elektrofilter, helyhez kötött egy szívókonzollal Nagyobb hatótávolság és még nagyobb fokú rugalmasság érhető el azokkal az elektrofilterekkel, melyek KEMPER szívókonzollal vannak felszerelve. A 3 m, 4,5 m és 6 m hosszú szívókonzolok megtámasztása egy második tartókonzollal történik. A konzolok két, külön-külön csapágyazott részből állnak. A forgatható szívóernyő a teleszkóp segítségével függőleges irányban beállítható, így mindig optimális felfogási pozíció érhető el. A hátsó távtartóra profilsínen keresztül legfeljebb 50 kg tömeg, pl. huzalelőtoló egység rögzíthető a mellékelt futókocsin. Az elülső távtartó legfeljebb további 10 kg-ot bír el, ami éppen elegendő például a tömlőköteg megtartásához, így a hegesztőpisztoly mindig kéznél van. Így a padlón vezetett csövekben való megbotlás veszélye elkerülhető, és a szívóernyő mindig a káros anyagok optimális felfogásához megfelelő pozícióba vihető. A szívókonzol 250 mm-es átmérővel is rendelhető, így az elektrofilter az erősebb ventilátorral nagyobb pormennyiséget is el tud szívni. Az erősen ötvözött anyagok, például a nemesacél hegesztésére vonatkozó előírások értelmében a tisztított levegőt a szabadba kell vezetni. Ez a készülék így központi csővezetékhez is csatlakoztatható. A helyhez kötött elektrofilterek két szívókonzollal is rendelhetők. Műszaki adatok m 3 /h Szívási teljesítmény 1 szívókarral: m 3 /h m 3 /h 1,1 kw 1 x 230 V / 50 Hz > 98 % kb. 68 db (A) 95 kg 655 x 655 x mm Készülékek m 3 /h teljesítménnyel Elektrofilter, egy szívókonzollal, 3,0 m Ø 160 mm Elektrofilter, egy szívókonzollal, 4,5 m, Ø 160 mm Elektrofilter, egy szívókonzollal, 6,0 m, Ø 160 mm 5.069, , ,00 Műszaki adatok m 3 /h Szívási teljesítmény 1 szívókarral: m 3 /h m 3 /h > 98 % kb. 71 db (A) 101 kg 655 x 655 x mm Készülékek m 3 /h teljesítménnyel Elektrofilter, egy szívókonzollal, 4,5 m, Ø 250 mm Elektrofilter, egy szívókonzollal, 6,0 m, Ø 250 mm 7.977, ,00 62

10 KemTex eptfe-membrán-szűrőpatron A KEMPER szívó- és szűrőberendezések a KemTex eptfe-membránszűrőknek köszönhetően mintaként szolgálhatnak minden elszívóberendezés számára. A KEMPER szívó- és szűrőberendezések ott is hatékonyak, ahol más szűrők már képtelenek kiszűrni a részecskéket. A fémek hegesztésénél és vágásánál keletkező porokat kiválasztó szűrők esetében különösen fontos a 0,4 µm alatti mérettartományban való szűrőképesség. Éppen a 0,4 µm alatti részecskék képesek méretüknél fogva a tüdő-léghólyagocskákba hatolni. A tüdő-léghólyagocskák a tüdő legkisebb egységei. A léghólyagocskákban zajlik az oxigéncsere a vér és a belélegzett levegő között. Amint a léghólyagocskákba kis részecskék jutnak, akár a véráramba is átdiffundálhatnak. A tüdő-léghólyagocskákban és a vérutakon lerakódott anyag tehát súlyos egészségkárosodást, adott esetben akár rákot is okozhat. A szívó- és szűrőberendezésnek tehát képesnek kell lennie még a 0,4 µm-nél kisebb, apró porok kiválasztására is. Ön is csak így védheti meg magát és munkatársait a súlyos megbetegedésektől. A BGIA részecskeméret-megoszlási kísérletek a hegesztési füstre az alábbi megoszlást találták (E308-16). Részecske Ø, µm Mennyiség (db) Mennyiség %-a Tömeg %-a <0, ,3 15,9 <0, ,6 38,7 <0,6 9 0,9 7,5 <0, <1,0 1 0,1 8,2 A KemTex eptfe-membránszűrők 0,4 µm alatti méretű porokat is biztonsággal képesek kiszűrni a levegőből. A BGIA vizsgálatai szerint a szűrő ebben a tartományban a por 98,9 %-át eltávolítja. >1,0 2 0,2 29,7 Leválasztási fok 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % 20 % 10 % 0 KemTex eptfe membránszűrő pl.: hagyományos, M osztályú szűrők 0,1 0,2 0,3 0,4 0,5 0,6 1 1,5 2 2,5 Részecske méret µm-ben 98,9 % 1,1 % Tipikus szilárdrészecske-tömegeloszlás hegesztési és vágási folyamatoknál A KemTex eptfe-membránszűrő effektív pórusmérete olyan apró, hogy még a 0,1 µm méretű részecskéknek is mintegy 92 %-át kiszűri. A KemTex eptfe-membrán emissziója gyakorlatilag zérus, így a membránszűrő minden érvényben levő előírást túlteljesít. A KemTex eptfe-membránszűrő elsősorban a finom porok tartományában akadályozza meg a részecskék áthatolását. A KemTex eptfe-membránszűrő minden alkalmazásban kitűnően felhasználható, és kiváló szűrőteljesítményt ad. E szűrő még ott is hatékony, ahol az M osztályú hagyományos szűrők már feladják. Így a hagyományos szűrőknél 90 %-kal kevesebb szilárd részecskét hagy a levegőben. Bízza magát a KEMPER tapasztalatára és tartsa tisztán levegőjét a KemTex eptfe szűrőpatronokkal! Figyelje a katalógusban a tüdő-léghólyagocskákba hatoló porokhoz kiemelt kék jelzést! Biztos lehet benne, hogy a KemTex szűrőkkel a legfinomabb, tüdő-léghólyagocskákba hatoló porok is kiszűrhetők. 63

11 Patronfilter, helyhez kötött egy szívókarral Helyhez kötött hegesztési füstelszívó készülék, két KemTex eptfemembrán-szűrőpatronnal, ipari alkalmazásra. Az öntisztuló szűrőpatronoknak köszönhetően megfelel a gyakori használatra és nagy igénybevételre. A füstelszívó készülékek helytakarékos módon falra, pillérre vagy oszlopra rögzíthetők. A szűrőpatronok a felületi szűrés elvén működnek, azaz a leválasztandó szennyeződések nem képesek behatolni a szűrő anyagába, hanem a felületen történik a leválasztás. Mindez a hordozó anyag teflon-membránszövettel történő termikus rögzítésű bevonásának köszönhető. A KEMPER szűrőpatronok akár 0,4 µm alatti részecskéknél is fennálló rendkívüli leválasztási foka nagy biztonságot eredményez. A hegesztési füstben levő részecskék 98,9 %-a ebbe a tartományba esik, ráadásul az ilyen részecskék képesek a tüdő-léghólyagocskákba hatolni, onnan pedig a véráramba jutni. A szokásos, M szűrőosztálynak megfelelő szűrők megközelítően sem képesek az ilyen apró porok kiszűrésére. A beépített vezérlés felügyeli a szűrő telítettségét, valamint az összes egyéb funkciót. Ez meghatározott határérték elérésekor a szűrőpatronok tisztítása egymás után, kímélő módon történik, a felhalmozódott por pedig a beépített porgyűjtő tartályból egyszerűen eltávolítható. A helyhez kötött patronfilter merevcsöves vagy tömlőkivitelben 2 m, 3 m, 4 méter, illetve - második tartókonzollal - 5 m, 6 m és 7 méter hosszú karral is felszerelhető. Műszaki adatok m 3 /h Szívási teljesítmény egy szívókarral: m 3 /h Tisztítási mód: pneumatikusan, rotációs fúvókákkal Préslevegő-tartály űrtartalma: 25 l Préslevegő-betáplálás: 5-6 bar Porgyűjtő tartály: 11 l > 99,9 % 71 db (A) Tömeg (szívókarral): 142 kg Szűrőpatronok száma: 2 Alkalmazási kategória: L, M 655 x 655 x mm Tömlőkivitelű készülékek Patronfilter 1 szívókarral 2,0 m Patronfilter 1 szívókarral 3,0 m Patronfilter 1 szívókarral 4,0 m Patronfilter 1 szívókarral 5,0 m Patronfilter 1 szívókarral 6,0 m Patronfilter 1 szívókarral 7,0 m Merevcsöves kivitelű készülékek Patronfilter 1 szívókarral 2,0 m Patronfilter 1 szívókarral 3,0 m Patronfilter 1 szívókarral 4,0 m Patronfilter 1 szívókarral 5,0 m Patronfilter 1 szívókarral 6,0 m Patronfilter 1 szívókarral 7,0 m 4.972, , , , , , , , , , , ,00 Tüdő-léghólyagocskákba hatoló porok ellen alkalmazható Leválasztási fok > 99 % < 0,4 µm-es részecskéknél 64

12 Patronfilter, helyhez kötött két szívókarral Változó munkavégzési helyzetek vagy két munkahelyes alkalmazás esetén a két szívókarral szerelt, helyhez kötött patronfiltere költségkímélő változatot kínálnak a két különálló készülékhez képest. Kiválóan, rugalmasan alkalmazhatók műhelyekben, tanmunkahelyeken, illetve az iparban. A két szívókaros készülékek 2 m, 3 m és 4 m-es merevcsöves vagy tömlőkivitelű szívókarral rendelhetők. Az 5 m, 6 m vagy 7 m hosszú szívókarokat egy további konzol is rögzíti, és 3 méter hosszabbítóból, valamint egy szabványos, tömlő- vagy merevcsöves kivitelű szívókarból állnak. A készülék kezelése a mellékelt Control-Box segítségével egyszerű. A doboz a készülék alá, kényelmesen elérhető magasságba szerelhető. A Control-Boxban található a készülék vezérlése, így az onnan is bekapcsolható. A szűrő-felügyelet kijelzője, illetve a külön rendelhető start-stop automatika lakatfogójának csatlakozója is itt található. Igény szerint a készülék központi csővezeték-rendszerhez is csatlakoztatható, ha azt például az erősen ötvözött anyagok hegesztésére vonatkozó előírások megkövetelik. Tömlőkivitelű készülékek Patronfilter 2 szívókarral 2,0 m Patronfilter 2 szívókarral 3,0 m Patronfilter 2 szívókarral 4,0 m Patronfilter 2 szívókarral 5,0 m Patronfilter 2 szívókarral 6,0 m Patronfilter 2 szívókarral 7,0 m Merevcsöves kivitelű készülékek Patronfilter 2 szívókarral 2,0 m Patronfilter 2 szívókarral 3,0 m Patronfilter 2 szívókarral 4,0 m Patronfilter 2 szívókarral 5,0 m Patronfilter 2 szívókarral 6,0 m Patronfilter 2 szívókarral 7,0 m 5.649, , , , , , , , , , , ,00 Műszaki adatok m 3 /h Szívási teljesítmény két szívókarral: 2 x 700 m 3 /h Tisztítási mód: pneumatikusan, rotációs fúvókákkal Préslevegő-tartály űrtartalma: 25 l Préslevegő-betáplálás: 5-6 bar Porgyűjtő tartály: 11 l > 99,9 % 71 db (A) Tömeg (szívókarral): 142 kg Szűrőpatronok száma: 2 Alkalmazási kategória: L, M 655 x 655 x mm Tüdő-léghólyagocskákba hatoló porok ellen alkalmazható Leválasztási fok > 99 % < 0,4 µm-es részecskéknél 65

13 Patronfilter, helyhez kötött egy szívókonzollal Nagyobb hatótávolság és még nagyobb fokú rugalmasság érhetõ el azokkal az patronfilterekkel, melyek KEMPER szívókonzollal vannak felszerelve. A 3 m, 4,5 m és 6 m hosszú szívókonzolok megtámasztása egy második tartókonzollal történik. A konzolok két, külön-külön csapágyazott részből állnak. A forgatható szívóernyő a teleszkóp segítségével függőleges irányban beállítható, így mindig optimális felfogási pozíció érhetö el. A hátsó távtartóra profilsínen keresztül legfeljebb 50 kg tömeg, pl. huzalelotoló egység rögzíthető a mellékelt futókocsin. Az elülsö távtartó legfeljebb további 10 kg-ot bír el, ami éppen elegendõ például a tömlőköteg megtartásához, így a hegesztőpisztoly mindig kéznél van. Így a padlón vezetett csövekben való megbotlás veszélye elkerülhető, és a szívóernyő mindig a káros anyagok optimális felfogásához megfelelõ pozícióba vihető. A két szívókonzolos készülékek - az egy- és kétkaros készülékekhez hasonlóan - elláthatók start-stop automatikával. Mivel itt két különálló hegesztőmunkahely hegesztőgépei által termelt füst elszívásáról kell gondoskodni, az automatika természetesen két start-stop lakatfogót tartalmaz. Mindkét lakatfogó a patronfilter Control-Boxához csatlakoztatható. Műszaki adatok m 3 /h Szívási teljesítmény egy szívókarral: m 3 /h Tisztítási mód: pneumatikusan, rotációs fúvókákkal Préslevegő-tartály űrtartalma: 25 l Préslevegő-betáplálás: 5-6 bar Porgyűjtő tartály: 11 l > 99,9 % 71 db (A) Tömeg (szívókarral): bk. 170 kg Szűrőpatronok száma: 2 Alkalmazási kategória: L, M 655 x 655 x mm Patronfilter, egy szívókonzollal szívókonzollal, 3,0 m, Ø 160 mm 1 szívókonzollal, 4,5 m, Ø 160 mm 1 szívókonzollal, 6,0 m, Ø 160 mm 1 szívókonzollal, 4,5 m, Ø 250 mm 1 szívókonzollal, 6,0 m, Ø 250 mm Patronfilter, két szívókonzollal szívókonzollal, 3,0 m, Ø 160 mm 2 szívókonzollal, 4,5 m, Ø 160 mm 2 szívókonzollal, 6,0 m, Ø 160 mm 5.719, , , , , , , ,00 Tüdő-léghólyagocskákba hatoló porok ellen alkalmazható Leválasztási fok > 99 % < 0,4 µm-es részecskéknél 66

14 Tartozékok és alkatrészek helyhez kötött szűrőkészülékekhez Világítás szívóernyőhöz Világításkészlet, komplett, 2 x 12 V, 70 W, egy szívókaros készülékekhez főkapcsolóval a szívóernyőn Világításkészlet, komplett, 2 x 12 V, 70 W, két szívókaros készülékekhez főkapcsolóval a szívóernyőn Világításkészlet, komplett, 2 x 12 V, 70 W, egy szívókonzolos készülékekhez főkapcsolóval a szívóernyőn Világításkészlet, komplett, 2 x 12 V, 70 W, két szívókonzolos készülékekhez főkapcsolóval a szívóernyőn 227,90 442,90 228,40 433,20 Start-stop automatika Start-stop automatika egykaros készülékhez. A ventilátort a testkábelre szerelt érzékelő jele alapján kapcsolja be, ill. ki. Start-stop automatika kétkaros készülékhez. A ventilátort a testkábelre szerelt érzékelő jele alapján kapcsolja be, ill. ki. 570,80 781,50 Tartalék tölcsér Tartalék szívóernyő szívókarokhoz és teleszkópkarokhoz, forgócsuklóval és a szükséges szerelési anyagokkal Szívóernyő munkahely-megvilágítás nélkül Szívóernyő munkahely-megvilágítással 95,70 200,00 Tartalék rács Tartalék rács szívóernyőhöz Rács szívóernyőhöz 32,10 Tartalék tömlők tömlőkivitelű KEMPER szívókarokhoz ,0 m és 5,0 m hosszú szívókarokhoz 3,0 m és 6,0 m hosszú szívókarokhoz 4,0 m és 7,0 m hosszú szívókarokhoz 68,80 103,20 136,00 Tartalék tömlők merevcsöves kivitelű KEMPER szívókarokhoz Tartalék tömlő készlet (3 darab) HT-tömlő készlet (3 darab), C-ig hőálló 61,80 222,50 67

15 Tartalék szűrők helyhez kötött szűrőberendezésekhez Tartalék szűrő hegesztési füstszűrőhöz Előszűrő betétek (10 db-os szett) Főszűrő Aktívszenes szűrő 95,70 266,60 445,10 Tartalék szűrő elektrofilterhez Elő-/utószűrő készlet Gyűjtőcella elektrofilterhez Aktívszenes szűrő Ionizáló huzalkészlet (5 darab) 169, ,00 445,10 71,00 Tartalék szűrő patronfilterhez Tartalék szűrő helyhez kötött / gurítható patronfilterhez 320,40 68
