PD PD PD lézeres távolságmérôk. PMP PML PMC pont-, vonalés kombilézerek

Átírás

1

2

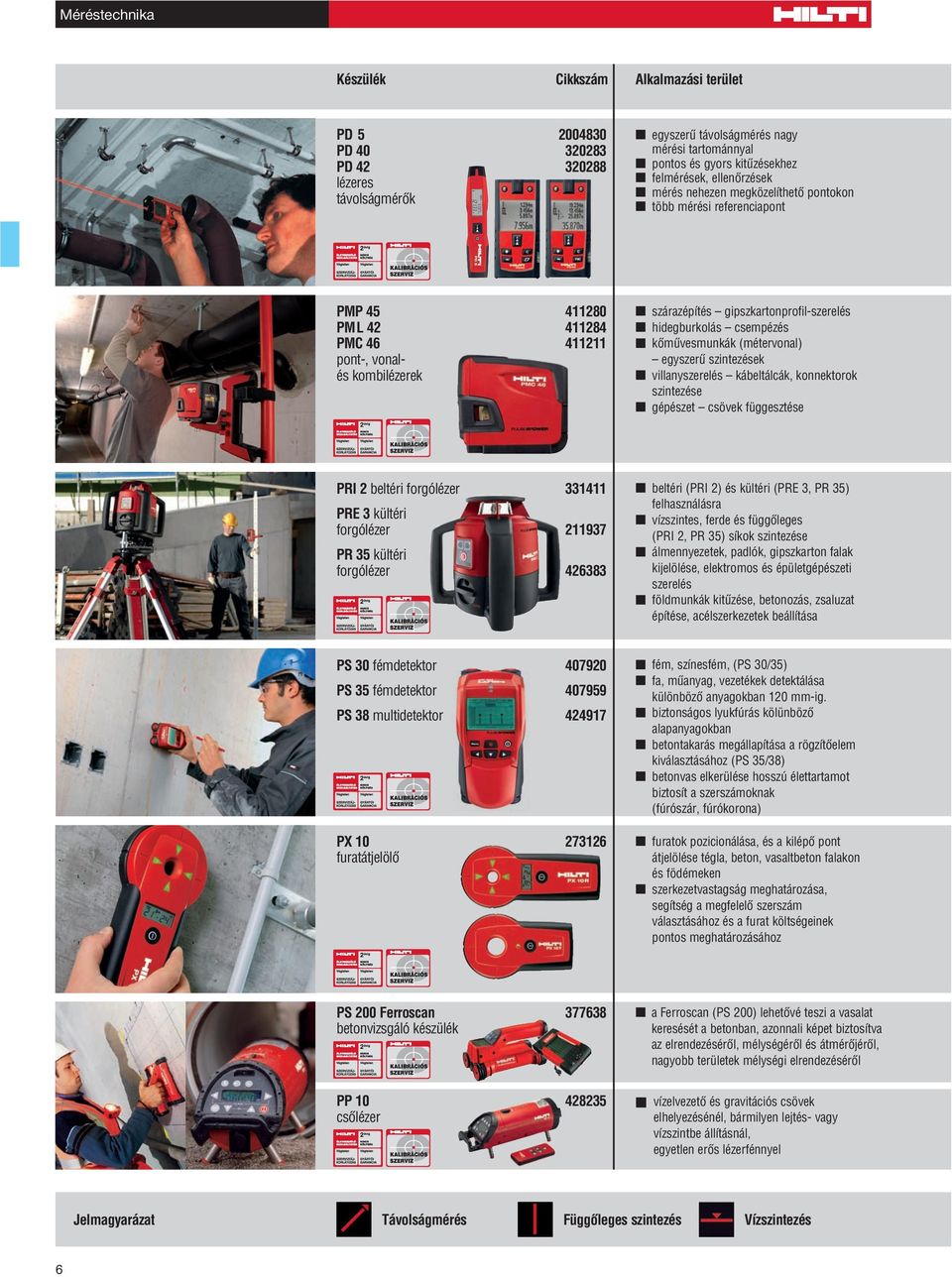

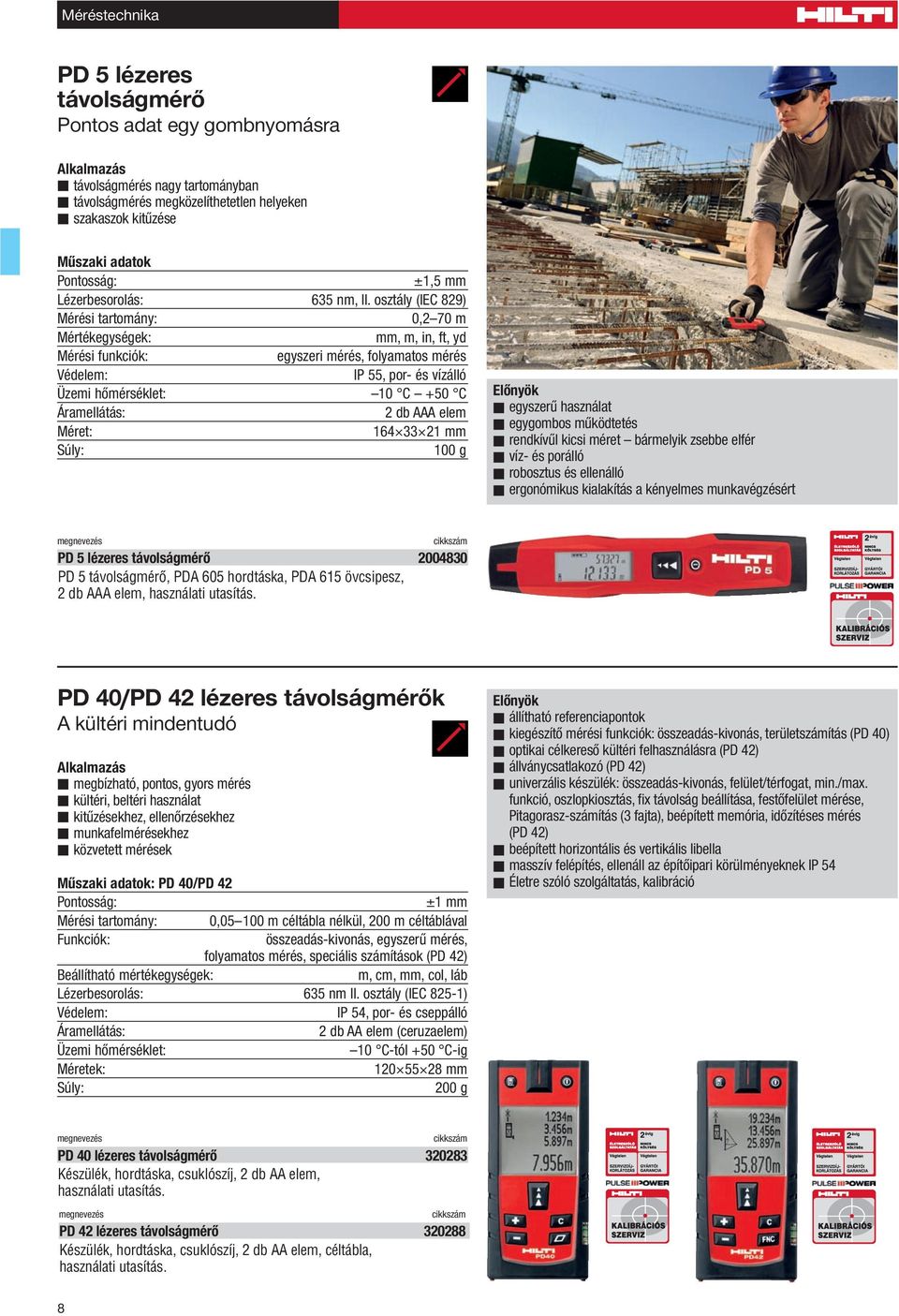

3 Készülék Cikkszám i terület PD PD PD lézeres távolságmérôk egyszerû távolságmérés nagy mérési tartománnyal pontos és gyors kitûzésekhez felmérések, ellenôrzések mérés nehezen megközelíthetô pontokon több mérési referenciapont PMP PML PMC pont-, vonalés kombilézerek szárazépítés gipszkartonprofil-szerelés hidegburkolás csempézés kômûvesmunkák (métervonal) egyszerû szintezések villanyszerelés kábeltálcák, konnektorok szintezése gépészet csövek függesztése PRI 2 beltéri forgólézer PRE 3 kültéri forgólézer PR 35 kültéri forgólézer beltéri (PRI 2) és kültéri (PRE 3, PR 35) felhasználásra vízszintes, ferde és függôleges (PRI 2, PR 35) síkok szintezése álmennyezetek, padlók, gipszkarton falak kijelölése, elektromos és épületgépészeti szerelés földmunkák kitûzése, betonozás, zsaluzat építése, acélszerkezetek beállítása PS 30 fémdetektor PS 35 fémdetektor PS 38 multidetektor PX furatátjelölô fém, színesfém, (PS 30/35) fa, mûanyag, vezetékek detektálása különbözô anyagokban 120 mm-ig. biztonságos lyukfúrás kölünbözô alapanyagokban betontakarás megállapítása a rögzítôelem kiválasztásához (PS 35/38) betonvas elkerülése hosszú élettartamot biztosít a szerszámoknak (fúrószár, fúrókorona) furatok pozicionálása, és a kilépô pont átjelölése tégla, beton, vasaltbeton falakon és födémeken szerkezetvastagság meghatározása, segítség a megfelelô szerszám választásához és a furat költségeinek pontos meghatározásához PS 200 Ferroscan betonvizsgáló készülék a Ferroscan (PS 200) lehetôvé teszi a vasalat keresését a betonban, azonnali képet biztosítva az elrendezésérôl, mélységérôl és átmérôjérôl, nagyobb területek mélységi elrendezésérôl PP csôlézer vízelvezetô és gravitációs csövek elhelyezésénél, bármilyen lejtés- vagy vízszintbe állításnál, egyetlen erôs lézerfénnyel Jelmagyarázat Távolságmérés Függôleges szintezés Vízszintezés

4 Elônyök szénszál erôsítésû ház, gumírozott élek és végek, melyek csökkentik a sérülések lehetôségét magas IP-(por- és cseppálló)védelem különbözô mérési/számítási funkciók beépített memória pulse power technológia a kültéri mérésekhez Méréspontosság: Méréstartomány: Lézer: Méretek: ±1 mm a teljes mérési tartományon 70 m-ig minden szokványos felületen, 200 m-ig céltáblával 635 nm, II. osztály (IEC825-1) és ll. osztály az FDA21 CFR szerint IPX 5 (PD 4), IP 54 (por- és cseppálló) mm önbeálló ingaszerkezet vízszintesen, függôlegesen vagy mindkét irányban használható helyettesíti a kicsapó zsinórt, függôónt, vízmértéket, slagvízmértéket a falra jól látható lézervonalat vetít méteren belül szállításkor az önbeálló inga rögzíthetô 30 m munkatávolság detektorral Rendszer pontossága: ±1,5 mm 10 méteres vonalon Méréstartomány: m (fényviszonyoktól függôen) Lézer: 635 nm II. osztály (IEC 825-1) Önszintezési tartomány: ±5 vízszintesen és függôlegesen IP 54 (por- és cseppálló) Méretek: mm ± 5 -os automata önbeállás gyors és egyszerû távvezérlés szintelhagyási figyelmeztetés funkcióval ferde síkok kitûzéséhez dôlésadapter használható magas IP-(por- és cseppálló)védelem hosszú érzékelô a detektoron pulse power technológia a kültéri mérésekhez (PRE 3, PR 35) Rendszer pontossága: Méréstartomány: Lézer: Önszintezési tartomány: ±0,75 mm 10 méteren vízszintesen és függôlegesen távirányítóval 200 m, detektorral 400 m (körátmérô) 635 nm, II. osztály (IEC 825-1), teljesítmény 0,95 mw ±5 az X és Y tengelyen vízszintesen, függôlegesen az Y tengelyen (PRI 2, PR 35) IP 56 (por- és cseppálló) önkalibráció minden bekapcsoláskor könnyû, egyértelmû használat Pulse power detect technológia pulzáló elektromágneses tér gerjesztése a pontos meghatározáshoz gumírozott készülékház, ellenáll az építôipari körülményeknek Max. detektálási mélység vas/fém esetében: 120 mm Max. detektálási mélység univerzális vagy színesfém módban: 80 mm Helymeghatározási pontosság: ±10 mm (PS 30/35) ±5 mm (PS 38) Mélységmeghatározás: ± 10 mm 4 db AA elem (alkálimangán elemek) Üzemidô: 25 C kb. 5 h Üzemi hômérséklet: 10 C és +50 C között gazdaságos és gyors furat-elôkészítés elkerülhetôk az idôigényes átjelölési technikák (próbafúrás, manuális átjelölés) a fej fölötti átmenô fúrások történhetnek felülrôl, ami sokkal kényelmesebb és biztonságosabb a pozicionáló LED-eknek köszönhetôen egyértelmû a használata döntött furatok kilépôpontja egyszerûen meghatározható kialakítása ellenáll az építôipari körülményeknek Szerkezetátmérô: Pontosság (fúrási pozíció): Pontosság (falvastagság): Méretek (adó): Méretek (vevô): min. 0,05 m max. 1,35 m ±2 mm/200 mm szerkezetvastagság a szerkezet vastagságának ±5%-a IP 56 (por- és cseppálló) mm mm a felhasználó roncsolásmentesen juthat információhoz az acélvasalatok elhelyezkedésérôl, átmérôjérôl betonban A szkenner tárolókapacitása: A monitor tárolókapacitása: Üzemidô: 9 db szkennelés és 30 m gyorsszkennelés 600 db szkennelés vagy 300 db gyorsszkennelés átlagosan 8 óra IP 54 (por- és cseppálló) robusztus kialakítás, teljes vízzárás kétirányú dôléskompenzálás egyszerûen, kényelmesen kezelhetô Pontosság: Munkatávolság: Dôlésszög-állítási tartomány: Méretek: ± 0,5 10 m 250 m %-tól %-ig mm Dôlt síkok szintezése Derékszögelés Detektálás Furatátjelölés

5 távolságmérés nagy tartományban távolságmérés megközelíthetetlen helyeken szakaszok kitûzése Pontosság: ±1,5 mm Lézerbesorolás: 635 nm, II. osztály (IEC 829) Mérési tartomány: 0,2 70 m Mértékegységek: mm, m, in, ft, yd Mérési funkciók: egyszeri mérés, folyamatos mérés IP 55, por- és vízálló Üzemi hômérséklet: 10 C +50 C 2 db AAA elem Méret: mm Súly: 100 g egyszerû használat egygombos mûködtetés rendkívûl kicsi méret bármelyik zsebbe elfér víz- és porálló robosztus és ellenálló ergonómikus kialakítás a kényelmes munkavégzésért PD 5 lézeres távolságmérõ PD 5 távolságmérô, PDA 605 hordtáska, PDA 615 övcsipesz, 2 db AAA elem, használati utasítás. megbízható, pontos, gyors mérés kültéri, beltéri használat kitûzésekhez, ellenõrzésekhez munkafelmérésekhez közvetett mérések Mû sza ki ada tok: PD 40/PD 42 Pontosság: ±1 mm Mérési tartomány: 0, m céltábla nélkül, 200 m céltáblával Funkciók: összeadás-kivonás, egyszerû mérés, folyamatos mérés, speciális számítások (PD 42) Beállítható mértékegységek: m, cm, mm, col, láb Lézerbesorolás: 635 nm II. osztály (IEC 825-1) IP 54, por- és cseppálló 2 db AA elem (ceruzaelem) Üzemi hõmérséklet: 10 C-tól +50 C-ig Méretek: mm Súly: 200 g állítható referenciapontok kiegészítõ mérési funkciók: összeadás-kivonás, területszámítás (PD 40) optikai célkeresõ kültéri felhasználásra (PD 42) állványcsatlakozó (PD 42) univerzális készülék: összeadás-kivonás, felület/térfogat, min./max. funkció, oszlopkiosztás, fix távolság beállítása, festõfelület mérése, Pitagorasz-számítás (3 fajta), beépített memória, idõzítéses mérés (PD 42) beépített horizontális és vertikális libella masszív felépítés, ellenáll az építõipari körülményeknek IP 54 Életre szóló szolgáltatás, kalibráció PD 40 lézeres távolságmérõ Készülék, hordtáska, csuklószíj, 2 db AA elem, használati utasítás. PD 42 lézeres távolságmérõ Készülék, hordtáska, csuklószíj, 2 db AA elem, céltábla, használati utasítás.

6 szintezés: magasság átjelölése, betonozás, földkimérés kitûzés: épületsíkok átjelölése, oszlopkitûzés, homlokzatsík-kitûzés leejtôkiképzés: rámpa, csövek derékszögelés: falak, válaszfalak Lézerbesorolás: 635 nm, II. osztály Mérési tartomány (körátmérô): m Pontosság (24 C-on): ±0,75 mm/10 m Önbeállási tartomány: ±5 Üzemi hômérséklet: 20 C +50 C Li-Ion CPC-akkumulátor Üzemidô: 30 óra Por- és vízállósági besorolás: IP 56 Méret: mm Súly: 2,4 kg (akkuval együtt) digitális mérés (a szinteltérés a detektor kijelzôjén olvasható) automatikus szintezés digitális dôlésszög-beállítás ellenôrzô üzemmód (a készülék ellenôrzi a pontosságot az adott intervallumban) távirányító 100 m hatósugárral masszív felépítés (por-, víz- és ütésálló) PR 35 forgólézer mûanyag készülékdobozban PR 35 forgólézer, PRA 35 detektor és távirányító, PRA 84 Li-Ion akkumulátorcsomag, PRA 80 detektortartó, PRA 85 akkumulátortöltô, PRA 50 céltábla, 2 db AA elem, gyártói nyilatkozat, használati utasítás, mûanyag készülékdoboz. PR 35 forgólézer szett szerkezetépítôknek PR 35 forgólézer mûanyag készülékdobozban, PUA 20 állvány, PUA 50 mérôléc + ajándék PUA 40 állványtartó zsák. PR 35 forgólézer szett épületgépészeknek PR 35 forgólézer mûanyag készülékdobozban, PA 921 állvány, PUA 55 mérôléc + ajándék PUA 40 állványtartó zsák. PRA 35 detektor és távirányító PRA 31 detektor PRA 80 detektortartó PRA 84 Li-Ion akkumulátorcsomag PRA 85 akkumulátortöltô

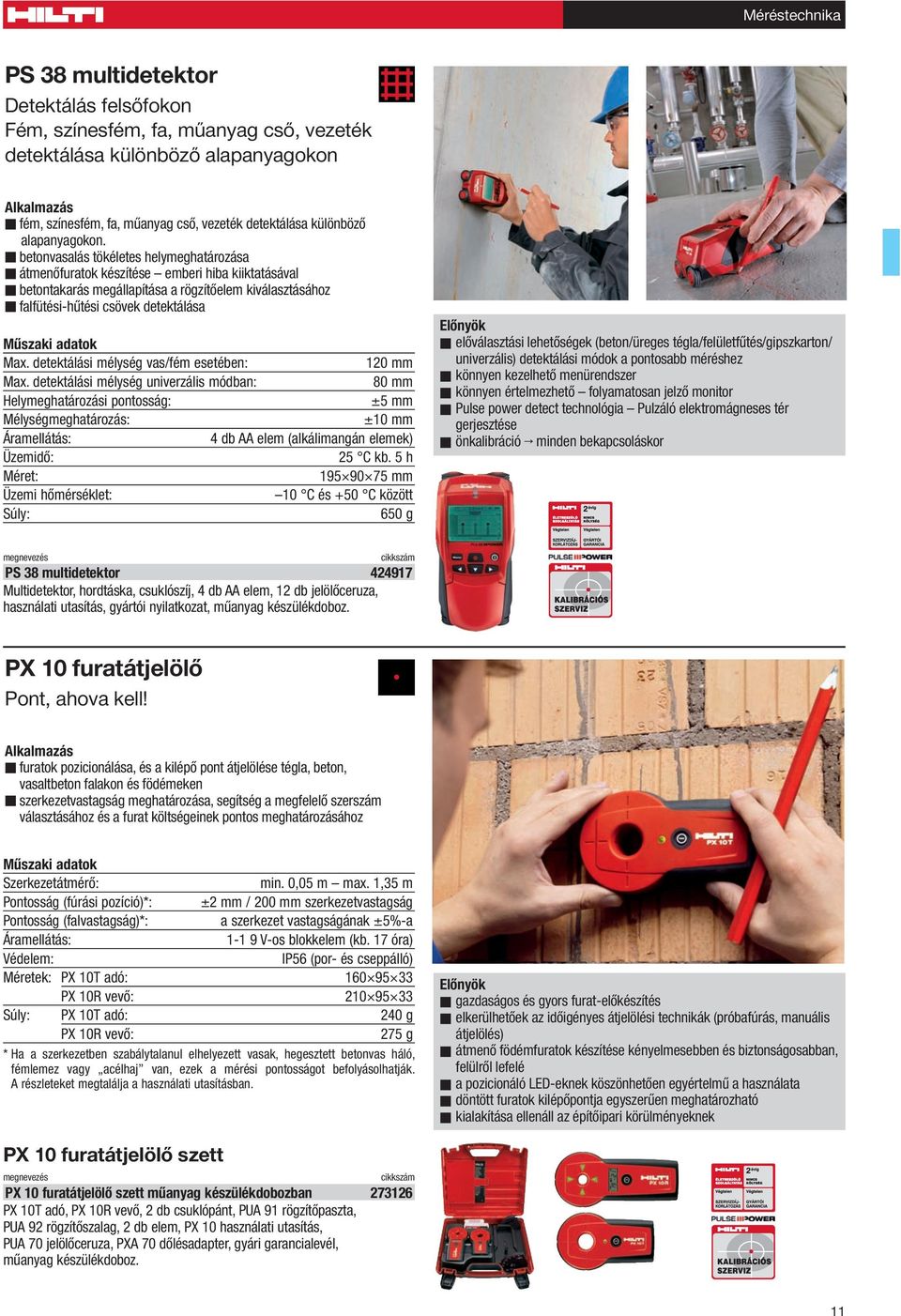

7 biztonságos lyukfúrás kölünbözô alapanyagokban Megelôzés betonvas elkerülése hosszú élettartamot biztosít a szerszámoknak (fúrószár, fúrókorona) mélység megállapítása a rögzítôelem kiválasztásához (PS 35) Lokalizálás vas, acél, réz, alumínium helyzetének meghatározása téglában/betonban betonvas pontos elhelyezkedésének meghatározása betontakarás megállapítása (PS 35) Max. detektálási mélység vas/fém esetében: 120 mm Max. detektálási mélység színesfém esetében: 80 mm Helymeghatározási pontosság: ±10 mm Mélységmeghatározás: ±3 mm ±11 mm 4 db AA elem (alkálimangán elemek) Méret: mm Üzemi hômérséklet: 15 C és 50 C között Súly: 420 g könnyû, egyértelmû használat gumírozott készülékház, ellenáll az építôipari körülményeknek folyamatos LED-jelzés a felhasználónak a vizsgált alapanyagról fém (mágnesezhetô), színesfém (nem mágnesezhetô): külön jelzi a készülék PS 30 fémdetektor Fémdetektor, csuklószíj, 4 db AA elem, 2 db jelölôceruza, használati utasítás, gyártói nyilatkozat, mûanyag készülékdoboz. PS 35 fémdetektor Fémdetektor, csuklószíj, 4 db AA elem, 2 db jelölôceruza, használati utasítás, gyártói nyilatkozat, mûanyag készülékdoboz. PUA 70 jelölõceruza (12 db) PUA 91 rögzítõpaszta* PUA 92 rögzítõszalag* (50 db) * Egyedi szállítási határidô

8 fém, színesfém, fa, mûanyag csô, vezeték detektálása különbözô alapanyagokon. betonvasalás tökéletes helymeghatározása átmenôfuratok készítése emberi hiba kiiktatásával betontakarás megállapítása a rögzítôelem kiválasztásához falfütési-hûtési csövek detektálása Max. detektálási mélység vas/fém esetében: 120 mm Max. detektálási mélység univerzális módban: 80 mm Helymeghatározási pontosság: ±5 mm Mélységmeghatározás: ±10 mm 4 db AA elem (alkálimangán elemek) Üzemidô: 25 C kb. 5 h Méret: mm Üzemi hômérséklet: 10 C és +50 C között Súly: 650 g elôválasztási lehetôségek (beton/üreges tégla/felületfûtés/gipszkarton/ univerzális) detektálási módok a pontosabb méréshez könnyen kezelhetô menürendszer könnyen értelmezhetô folyamatosan jelzô monitor Pulse power detect technológia Pulzáló elektromágneses tér gerjesztése önkalibráció minden bekapcsoláskor PS 38 multidetektor Multidetektor, hordtáska, csuklószíj, 4 db AA elem, 12 db jelölôceruza, használati utasítás, gyártói nyilatkozat, mûanyag készülékdoboz. furatok pozicionálása, és a kilépõ pont átjelölése tégla, beton, vasaltbeton falakon és födémeken szerkezetvastagság meghatározása, segítség a megfelelõ szerszám választásához és a furat költségeinek pontos meghatározásához Szerkezetátmérõ: min. 0,05 m max. 1,35 m Pontosság (fúrási pozíció)*: ±2 mm / 200 mm szerkezetvastagság Pontosság (falvastagság)*: a szerkezet vastagságának ±5%-a V-os blokkelem (kb. 17 óra) IP56 (por- és cseppálló) Méretek: PX 10T adó: PX 10R vevõ: Súly: PX 10T adó: 240 g PX 10R vevõ: 275 g * Ha a szerkezetben szabálytalanul elhelyezett vasak, hegesztett betonvas háló, fémlemez vagy acélhaj van, ezek a mérési pontosságot befolyásolhatják. A részleteket megtalálja a használati utasításban. gazdaságos és gyors furat-elõkészítés elkerülhetõek az idõigényes átjelölési technikák (próbafúrás, manuális átjelölés) átmenõ födémfuratok készítése kényelmesebben és biztonságosabban, felülrõl lefelé a pozicionáló LED-eknek köszönhetõen egyértelmû a használata döntött furatok kilépõpontja egyszerûen meghatározható kialakítása ellenáll az építõipari körülményeknek PX 10 furatátjelölõ szett mûanyag készülékdobozban PX 10T adó, PX 10R vevõ, 2 db csuklópánt, PUA 91 rögzítõpaszta, PUA 92 rögzítõszalag, 2 db elem, PX 10 használati utasítás, PUA 70 jelölõceruza, PXA 70 dõlésadapter, gyári garancialevél, mûanyag készülékdoboz.

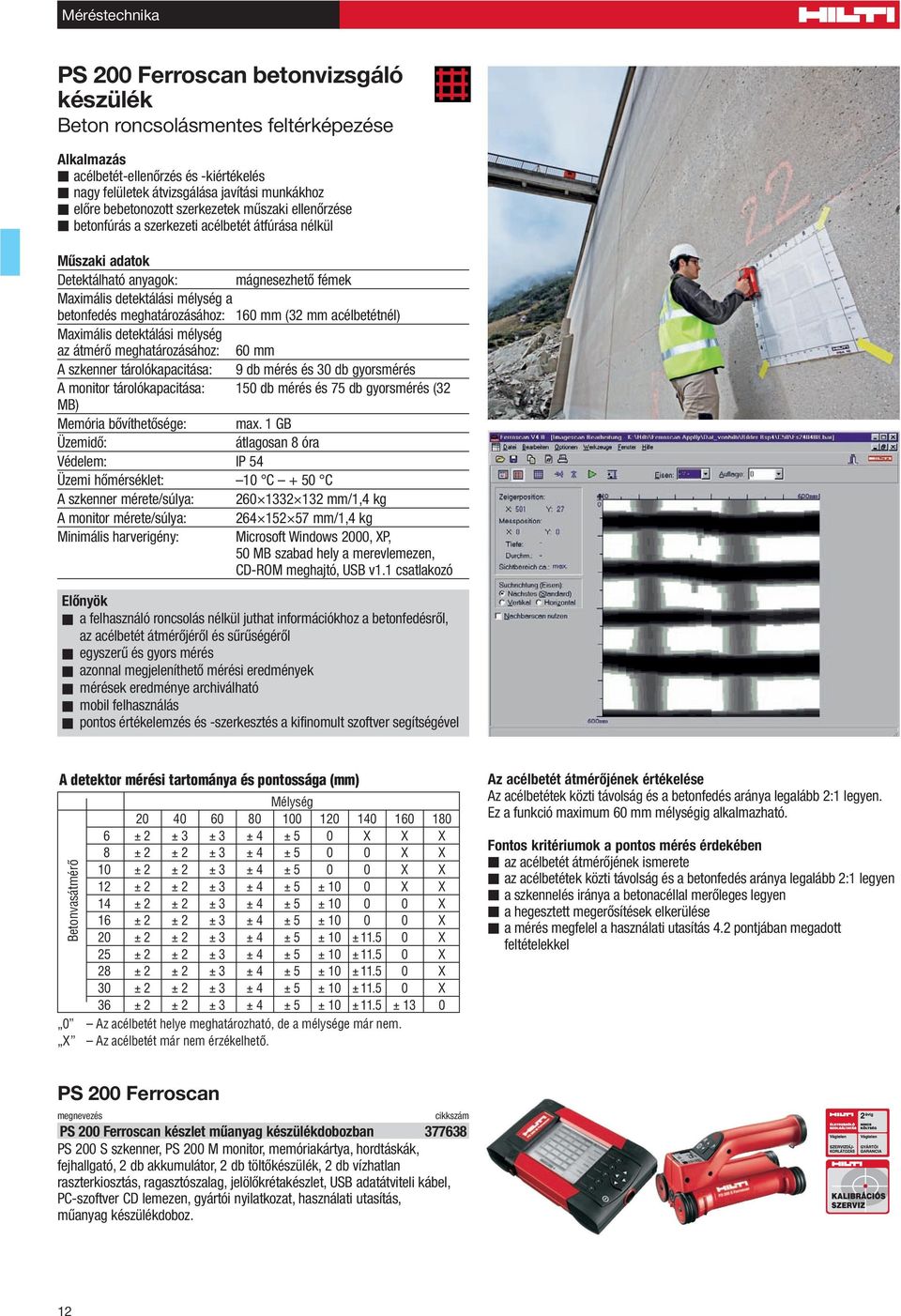

9 acélbetét-ellenôrzés és -kiértékelés nagy felületek átvizsgálása javítási munkákhoz elôre bebetonozott szerkezetek mûszaki ellenôrzése betonfúrás a szerkezeti acélbetét átfúrása nélkül Detektálható anyagok: mágnesezhetô fémek Maximális detektálási mélység a betonfedés meghatározásához: 160 mm (32 mm acélbetétnél) Maximális detektálási mélység az átmérô meghatározásához: 60 mm A szkenner tárolókapacitása: 9 db mérés és 30 db gyorsmérés A monitor tárolókapacitása: 150 db mérés és 75 db gyorsmérés (32 MB) Memória bôvíthetôsége: max. 1 GB Üzemidô: átlagosan 8 óra IP 54 Üzemi hômérséklet: 10 C + 50 C A szkenner mérete/súlya: mm/1,4 kg A monitor mérete/súlya: mm/1,4 kg Minimális harverigény: Microsoft Windows 2000, XP, 50 MB szabad hely a merevlemezen, CD-ROM meghajtó, USB v1.1 csatlakozó a felhasználó roncsolás nélkül juthat információkhoz a betonfedésrôl, az acélbetét átmérôjérôl és sûrûségérôl egyszerû és gyors mérés azonnal megjeleníthetô mérési eredmények mérések eredménye archiválható mobil felhasználás pontos értékelemzés és -szerkesztés a kifinomult szoftver segítségével A detektor mérési tartománya és pontossága (mm) Mélység ± 2 ± 3 ± 3 ± 4 ± 5 0 X X X 8 ± 2 ± 2 ± 3 ± 4 ± X X 10 ± 2 ± 2 ± 3 ± 4 ± X X 12 ± 2 ± 2 ± 3 ± 4 ± 5 ± 10 0 X X 14 ± 2 ± 2 ± 3 ± 4 ± 5 ± X 16 ± 2 ± 2 ± 3 ± 4 ± 5 ± X 20 ± 2 ± 2 ± 3 ± 4 ± 5 ± 10 ± X 25 ± 2 ± 2 ± 3 ± 4 ± 5 ± 10 ± X 28 ± 2 ± 2 ± 3 ± 4 ± 5 ± 10 ± X 30 ± 2 ± 2 ± 3 ± 4 ± 5 ± 10 ± X 36 ± 2 ± 2 ± 3 ± 4 ± 5 ± 10 ± 11.5 ± Az acélbetét helye meghatározható, de a mélysége már nem. X Az acélbetét már nem érzékelhetô. Betonvasátmérõ Az acélbetét átmérôjének értékelése Az acélbetétek közti távolság és a betonfedés aránya legalább 2:1 legyen. Ez a funkció maximum 60 mm mélységig alkalmazható. Fontos kritériumok a pontos mérés érdekében az acélbetét átmérôjének ismerete az acélbetétek közti távolság és a betonfedés aránya legalább 2:1 legyen a szkennelés iránya a betonacéllal merôleges legyen a hegesztett megerôsítések elkerülése a mérés megfelel a használati utasítás 4.2 pontjában megadott feltételekkel PS 200 Ferroscan készlet mûanyag készülékdobozban PS 200 S szkenner, PS 200 M monitor, memóriakártya, hordtáskák, fejhallgató, 2 db akkumulátor, 2 db töltôkészülék, 2 db vízhatlan raszterkiosztás, ragasztószalag, jelölôkrétakészlet, USB adatátviteli kábel, PC-szoftver CD lemezen, gyártói nyilatkozat, használati utasítás, mûanyag készülékdoboz.

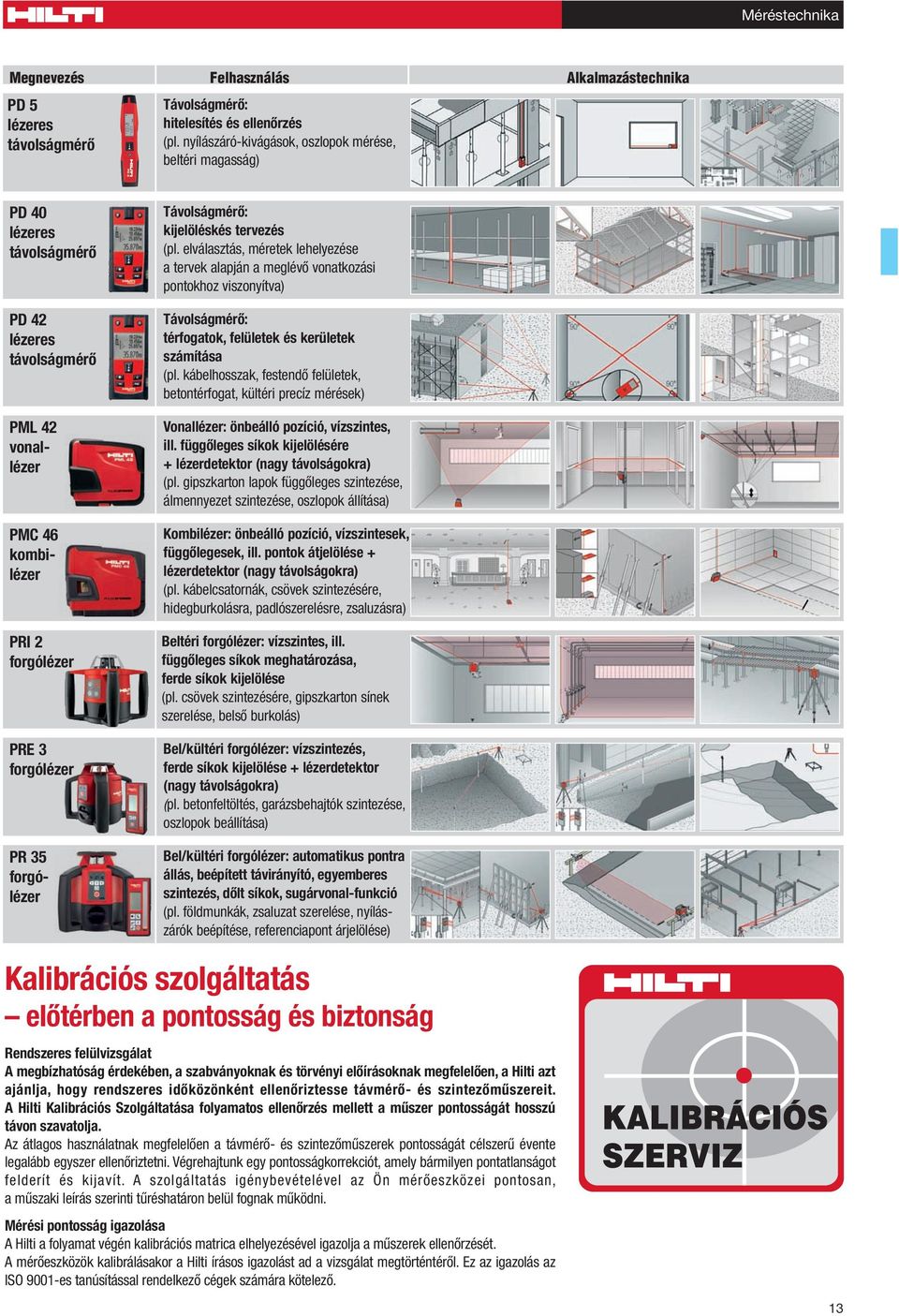

10 Megnevezés Felhasználás technika PD 5 lézeres távolságmérõ Távolságmérõ: hitelesítés és ellenõrzés (pl. nyílászáró-kivágások, oszlopok mérése, beltéri magasság) PD 40 lézeres távolságmérõ PD 42 lézeres távolságmérõ PML 42 vonallézer PMC 46 kombilézer PRI 2 forgólézer PRE 3 forgólézer PR 35 forgólézer Távolságmérõ: kijelöléskés tervezés (pl. elválasztás, méretek lehelyezése a tervek alapján a meglévõ vonatkozási pontokhoz viszonyítva) Távolságmérõ: térfogatok, felületek és kerületek számítása (pl. kábelhosszak, festendõ felületek, betontérfogat, kültéri precíz mérések) Vonallézer: önbeálló pozíció, vízszintes, ill. függõleges síkok kijelölésére + lézerdetektor (nagy távolságokra) (pl. gipszkarton lapok függõleges szintezése, álmennyezet szintezése, oszlopok állítása) Kombilézer: önbeálló pozíció, vízszintesek, függõlegesek, ill. pontok átjelölése + lézerdetektor (nagy távolságokra) (pl. kábelcsatornák, csövek szintezésére, hidegburkolásra, padlószerelésre, zsaluzásra) Beltéri forgólézer: vízszintes, ill. függõleges síkok meghatározása, ferde síkok kijelölése (pl. csövek szintezésére, gipszkarton sínek szerelése, belsõ burkolás) Bel/kültéri forgólézer: vízszintezés, ferde síkok kijelölése + lézerdetektor (nagy távolságokra) (pl. betonfeltöltés, garázsbehajtók szintezése, oszlopok beállítása) Bel/kültéri forgólézer: automatikus pontra állás, beépített távirányító, egyemberes szintezés, dõlt síkok, sugárvonal-funkció (pl. földmunkák, zsaluzat szerelése, nyílászárók beépítése, referenciapont árjelölése) Kalibrációs szolgáltatás elõtérben a pontosság és biztonság Rendszeres felülvizsgálat A megbízhatóság érdekében, a szabványoknak és törvényi elõírásoknak megfelelõen, a Hilti azt ajánl ja, hogy rend sze res idõ köz ön ként el len õriz tes se táv mé rõ- és szin te zõ mû sze re it. A Hilti Kalibrációs Szolgáltatása folyamatos ellenõrzés mellett a mûszer pontosságát hosszú távon szavatolja. Az átlagos használatnak megfelelõen a távmérõ- és szintezõmûszerek pontosságát célszerû évente legalább egyszer ellenõriztetni. Végrehajtunk egy pontosságkorrekciót, amely bármilyen pontatlanságot fel de rít és ki ja vít. A szol gál ta tás igény be vé te lé vel az Ön mé rõ esz kö zei pon to san, a mûszaki leírás szerinti tûréshatáron belül fognak mûködni. Mérési pontosság igazolása A Hilti a folyamat végén kalibrációs matrica elhelyezésével igazolja a mûszerek ellenõrzését. A mérõeszközök kalibrálásakor a Hilti írásos igazolást ad a vizsgálat megtörténtérõl. Ez az igazolás az ISO 9001-es tanúsítással rendelkezõ cégek számára kötelezõ.
