1 Gyors üzembe helyezési útmutató Digitális Földfelszíni vevő Támogatott rendszer SD / HD (MPEG2 / MPEG4, H.264), DVB-T rendszer PVR ready felvétel külső USB-s adattárolóra Time Shift (video megállítás, visszatekerés) Nagyfelbontású (HDMI) video kimenet Alacsony áramfogyasztás - készenléti módban 1W alatt Automatikus kikapcsolás készenléti módba Elektronikus Program Ismertető - EPG Több nyelvű menü (Magyar is) Modell ID: HD T80/90 (ECO) 4/2012 W.V.

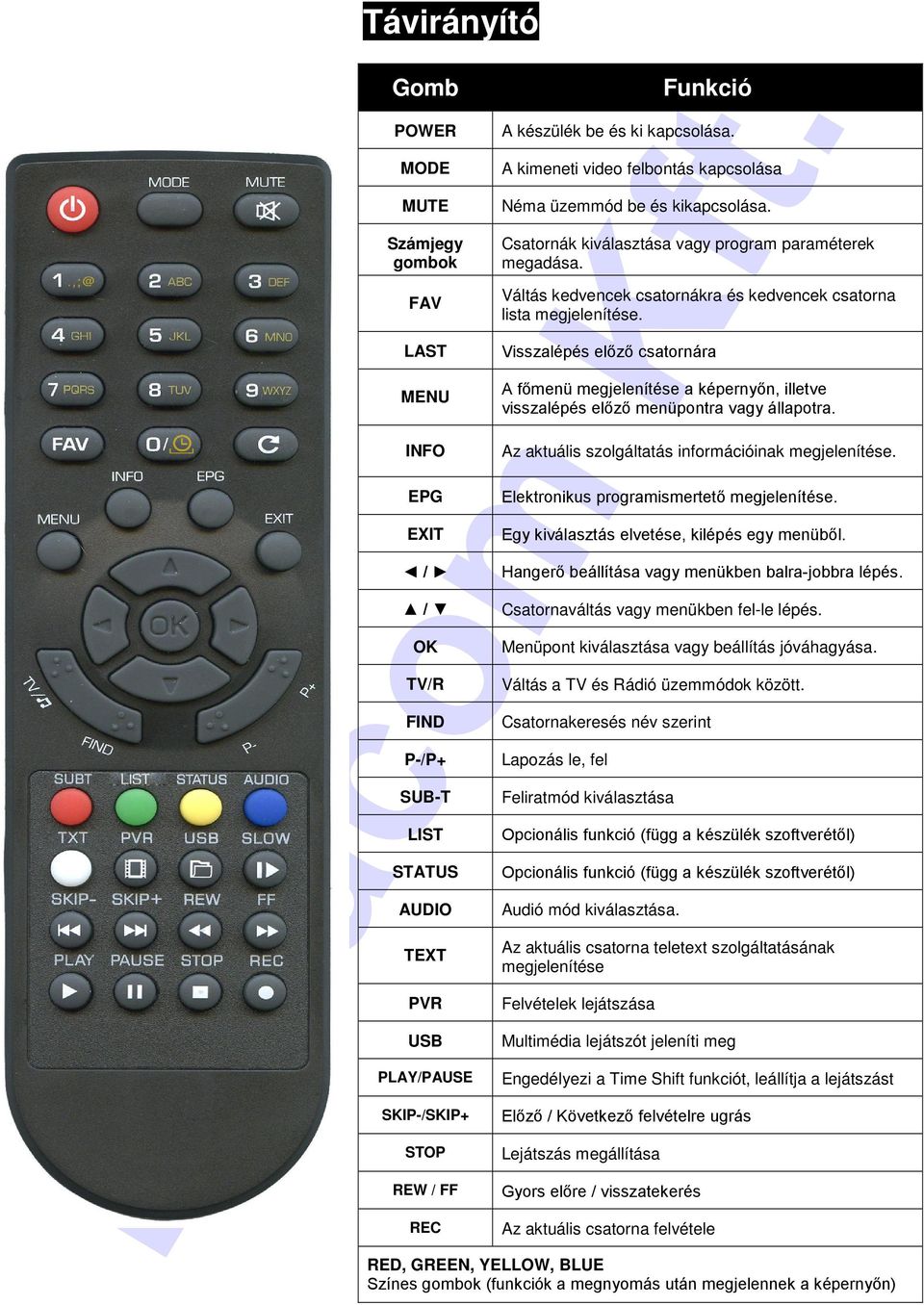

2 Távirányító Gomb POWER MODE MUTE Számjegy gombok FAV LAST MENU INFO EPG EXIT / / OK TV/R FIND P-/P+ SUB-T LIST STATUS AUDIO TEXT PVR USB PLAY/PAUSE SKIP-/SKIP+ STOP Funkció A készülék be és ki kapcsolása. A kimeneti video felbontás kapcsolása Néma üzemmód be és kikapcsolása. Csatornák kiválasztása vagy program paraméterek megadása. Váltás kedvencek csatornákra és kedvencek csatorna lista megjelenítése. Visszalépés előző csatornára A főmenü megjelenítése a képernyőn, illetve visszalépés előző menüpontra vagy állapotra. Az aktuális szolgáltatás információinak megjelenítése. Elektronikus programismertető megjelenítése. Egy kiválasztás elvetése, kilépés egy menüből. Hangerő beállítása vagy menükben balra-jobbra lépés. Csatornaváltás vagy menükben fel-le lépés. Menüpont kiválasztása vagy beállítás jóváhagyása. Váltás a TV és Rádió üzemmódok között. Csatornakeresés név szerint Lapozás le, fel Feliratmód kiválasztása Opcionális funkció (függ a készülék szoftverétől) Opcionális funkció (függ a készülék szoftverétől) Audió mód kiválasztása. Az aktuális csatorna teletext szolgáltatásának megjelenítése Felvételek lejátszása Multimédia lejátszót jeleníti meg Engedélyezi a Time Shift funkciót, leállítja a lejátszást Előző / Következő felvételre ugrás Lejátszás megállítása REW / FF REC Gyors előre / visszatekerés Az aktuális csatorna felvétele RED, GREEN, YELLOW, BLUE Színes gombok (funkciók a megnyomás után megjelennek a képernyőn)

3 A készülék csatlakoztatása A készülék megvásárlása után, csomagolja ki és győződjön meg róla, hogy a csomagolás tartalmazza az alábbi tartozékokat: Beltéri egység Távirányító Gyors üzembe helyezési útmutató Elemek - 2x AAA ceruza (opcionális) Az Elemek behelyezéséhez nyissa ki az elem fedelét. Helyezze be a két elemet a polaritásra való tekintettel, majd csukja vissza a fedelet úgy, hogy az a helyére kattanjon. A kimerült elemeket időben cserélje ki. Mindig egyszerre cserélje mindkét elemet, és mindig egyforma típust használjon. Ha az elemből kifolyik a sav, akkor kesztyűben távolítsa el az elemet és egy száraz ronggyal törölje ki az elemtartót. Csatlakoztassa az antenna kábelt (1-es a képen) a vevőegység antenna bemenetére (AREAL IN). Csatlakoztassa a HDMI vagy a SCART kábelt (4-es a képen) a vevőegység megfelelő aljzatába, és a kábel másik végét a Tv megfelelő aljzatába dugja (2-es a képen). Végül csatlakoztassa a hálózati kábelt a konnektorba (5-ös a képen). Kapcsolja be a vevőegységet és a Tv készülékét. Ha mindent jól csinált a TV készülék képernyőjén megjelenik a vevőegység OSD menüje. Ha nem jelenik meg az OSD menü ellenőrizze a TV bemeneteit. FIGYELMEZTETÉS! Külső USB meghajtó használata A külső USB meghajtó (merevlemez, Flash memória) használatánál figyelmet kell szentelni a következő paramétereknek: A meghajtó feleljen meg az USB 2.0 szabványnak, befolyással lehet az olvasási és írási sebességre A meghajtón egy partíció legyen és a megfelelő formátumra legyen formattálva. Szükség esetén (különösen az USB merevlemezek esetén, amelyek jellemzője a magas energiafogyasztás) a meghajtót kell ellátni külső tápegységgel. Ne kapcsolja ki vagy távolítsa el a meghajtót miközben adat írás / olvasás folyik. Ne használjon megtelt illetve nagyon töredezett meghajtót. A fenti ajánlásoktól való eltérés hibás működéshez, szélsőséges esetben a meghajtó súlyos meghibásodásához vezethet. A gyártó semmilyen felelősséget nem vállal a külső USB-meghajtón rögzített, szerkesztett vagy tárolt adatokban okozott veszteségéért. És nem ad garanciát az esetleges egyéb adatokat elvesztéséért az USB-meghajtón.

4 Automatikus kikapcsolás Az Európai Uniós szabványoknak megfelelően az Ön készüléke rendelkezik az automatikus kikapcsolás funkciójával. A készülék 3 óra inaktív használat után készenléti módba kapcsol. Ez a gyakorlatban azt jelenti, hogy ha ez alatt az időtartam alatt sem a távkapcsoló valamelyik gombját, sem a beltéri egység elején lévő gombokat nem használta a készülék kikapcsol (standby). 2 perccel a kikapcsolás előtt egy figyelmeztető üzenet jelenik meg a televízió képernyőjén. Kérjük, vegye figyelembe, hogy ez a funkció alapbeállítás a készülékben, de a megfelelő menü pontban kikapcsolható. Könnyű üzembe helyezés Kapcsolja be a műholdvevőt. Az első bekapcsoláskor az Telepítési útmutató jelenik meg. A menüben a / gombokkal léphet a menüpontok között, válassza ki a szükséges opciót / gombokkal, majd nyomja meg az OK gombot. (régió, nyelv, felbontás, képarány) A beállítások végén válassza az OK opciót a / gombokkal és nyomja meg az OK gombot az automatikus keresés elindításához. Amikor a keresés befejeződött automatikusan az első megtalált csatorna jelenik meg. Nyomja meg az OK gombot a csatornalista megjelenítéséhez, a / gombokkal válassza ki a nézni kívánt csatornát és nyomja meg az OK gombot. Ha nem az egyszerű telepítési menüt választja a bekapcsolás után nyomja meg a MENU gombot a Főmenü megnyitásához, használja a / gombokat az almenük eléréséhez vagy a gyári beállításhoz. Telepítés beállítása Ha az antenna erősítőt +5V tápfeszültséggel kell ellátni az antenna bemenetről, nyomja meg a MENU gombot és a / gombokkal válassza ki a Telepítés almenüt és nyomja meg az OK gombot a belépéshez, majd az Aerial Adjustment menüben az LNC-táplálás menüpontot állítsa Be állásba. Majd lépjen vissza a menüből és / gombokkal válassza ki az Auto Scan opciót az összes csatorna kereséséhez. Ha a folyamat után nem nézhetőek a csatornák, vegye fel a kapcsolatot egy szakemberrel.

5 Menü / Almenü Csatorna szerkesztés TV Csatorna Lista Rádió Csatorna Lista Összes törlése Telepítés Auto Scan Channel Scan Aerial Adjustment LCN Rendszer Beállítás Nyelv TV Rendszer Helyi idő beállítás Időzítő Szülői Zár OSD Beállítás Kedvencek Auto Standby Eszközök Információ Gyári Alapbeállítás Frissítés USB-n (RS-232) USB USB biztonságos leválasztása Játék REC Felvételkezelő DVR HDD információ HDD Formázás DVR beállítások Ugrás Menü struktúra és funkció leírás Funkció Ebben a menüben lehet a csatornákat szerkeszteni TV csatornák szerkesztése, sorba rendezése Rádió csatornák szerkesztése, sorba rendezése Törli az összes csatornát Ebben a menüben lehet csatornát keresni és beállítani az antennát Automatikus keresés és csatorna hozzáadás a csatornalistához Egy csatorna keresése és hozzáadása a csatornalistához Antenna tápfeszültség (+5V) bekapcsolása (erősítős antennákhoz) Operátor által megadott csatorna rendezési mód beállítása Felhasználói beállítások OSD menü, Hang, Felirat és TXT nyelvek kiválasztása. Kijelző mód beállítása - PAL/NTSC, 16:9/4:3, RGB/CVBS. Idő beállítások (Időzóna, Nyári időszámítás) Egy előre beállított időpontban be vagy átkapcsoljon egy csatornára vagy üzenetet küldjön a kijelzőre. Menü zár, Csatorna Zár és Jelszó beállítások. Felirat, OSD idő és átlátszóság beállítása. Kedvenc csoport átnevezése. Automatikus kikapcsolás készenléti módba A készülék szoftverrel kapcsolatos beállítások. Megjeleníti a hardver és a szoftver információkat. Az összes beállítást és csatornát visszaállítja gyári értékre Lehetővé teszi a készülék szoftverének a frissítését a behelyezett USB-s meghajtóról, szoftver küldését (vagy egy részét pl: csatorna listát) másik készülékre. Az USB-s meghajtón található támogatott fájlok lejátszása (megtekintése). USB meghajtó biztonságos eltávolítása Ennél a menünél találja a játékokat. Ebben a menüben találja a felvételi beállításokat (Time Shift, Felvétel és Lejátszás) A felvett felvételeket jeleníti meg A csatlakoztatott USB meghajtó információit jeleníti meg. A meghajtó formázása (minden adat törlése) Felvételi beállítások és Time Shift funkciók. Lejátszás közbeni léptetés (a / gombokkal)

6 Hibaelhárítás Ha úgy érzi, hogy készüléke nem működik megfelelően, mielőtt szakemberhez fordulna, olvassa el az alábbi hibaelhárítási táblázatot. Figyelem! Semmilyen körülmények között ne próbálkozzon a készülék javításával. A készülék szerelése áramütés veszélyes lehet és a jótállás elvesztésével jár. Hibajelenség Lehetséges ok Javasolt Megoldás Nincs Áram Nem lehet csatornát keresni Nincs kép Nincs szín A vevőkészülék nem reagál a távirányítóra Nem a kívánt audió hang és feliratnyelv jelenik meg Nincs hang Nincs vagy rossz minőségű jel A készülék hálózati csatlakoztatása nem megfelelő. Az antennakábel nincs megfelelően csatlakoztatva. A beállított adatok nem helyesek. Az Audió/Video kábelek nincsenek megfelelően csatlakoztatva. A video kimeneti formátum más, mint a TV által támogatott formátum Az Audió/Video kábelek nincsenek megfelelően csatlakoztatva. A video kimeneti formátum más, mint a TV által támogatott formátum Az elemek rosszul vannak behelyezve A távirányítóban lemerültek az elemek Meghatározott távolságon kívül van a távirányító A távirányítót nem a készülék előlapja felé irányította, vagy valami útban van a távirányító és műholdvevő között. Nem a megfelelő csatornát választotta A készülék néma üzemmódban működik A hangerő halkra van állítva Az Audió/Video kábelek nincsenek megfelelően csatlakoztatva. A beérkező jel gyenge. Csatlakoztassa a hálózathoz! Kapcsolja be a hálózati kapcsolót. Csatlakoztassa az antennát Adja meg a helyes beállítási értékeket. Ellenőrizze a telepítés menü adatait. Ellenőrizze az Audió/Video csatlakoztatásokat Állítsa be a megfelelő formátumot Ellenőrizze az Audió/Video csatlakoztatásokat Állítsa be a megfelelő formátumot Rakja be helyesen az elemeket Cserélje ki az elemeket Helyezze normális távolságra Irányítsa a készülék felé, vagy távolítsa el az akadályt. Nyomja meg az Audio gombot és válassza ki a megfelelő csatornát Nyomja meg a MUTE gombot. Hangosítsa fel a készüléket Ellenőrizze az Audió/Video csatlakoztatásokat Állítsa be az antennát.

7 Biztonsági előírások FIGYELMEZTETÉS: Figyelem: A háromszögben látható villám jel arra figyelmeztet, hogy a készülékben nagyfeszültség található amely áramütést okozhat. Figyelem: Az áramütés elkerülése érdekében ne távolítsa el a fedelet vagy hátlapot. a javítást kizárólag szakember végezheti. Figyelem: A háromszögben látható felkiáltójel arra figyelmeztet, hogy a készülékhez fontos üzemeltetési és karbantartási utasítás tartozik. FIGYELEM: Ne használja, a készüléket olyan helyen ahol nedvesség érheti, vagy a belsejébe víz kerülhet. Tartsa távol a virágvázáktól, mosogatóktól, fürdőkádaktól, medencéktől, stb. FIGYELEM: A tűzveszély elkerülése érdekében ne helyezzen a készülékre gyertyát, lámpát, stb. FIGYELEM: A készüléket csak a kezelési útmutatóban leírtak szerint szabad a hálózatra csatlakoztatni. Ha nem biztos az otthonában található áramerősséget illetően (120V vagy 230V) érdeklődjön az áramszolgáltatónál. FIGYELEM: A készülékben diódák találhatók. Ne bontsa szét a készüléket és ne érintse meg a benne található alkatrészeket. A készülék szétbontását bízza megfelelően képzett szakemberre. Megjegyzés: A készülék biztonságos működtetése érdekében, kérjük olvassa el figyelmesen az alábbi biztonsági előírásokat. Megjegyzés: A készülékben diódák találhatók. A sugárzás elkerülése érdekében ne bontsa szét a készüléket. A készülék tisztítása: Tisztítás előtt mindig áramtalanítsa a készüléket. Tisztításhoz használjon gyenge tisztítószerbe áztatott puha ruhát. Tartozékok: A gyártó jóváhagyása nélkül ne csatlakoztasson semmilyen tartozékot vagy készüléket mivel az tűz, áramütés vagy baleset veszélyes lehet. Elhelyezés: A működés során keletkező meleg levegő szabadon kell távozzon a készülékből, ezért ne helyezze zárt helyre és ne takarja le. Biztosítson megfelelő levegőmozgást. Ne takarja le a szellőzőnyílásokat és ne helyezze a készüléket melegítőtestekre és más hőforrásokra. Hálózati csatlakozó: A csatlakozókábelt olyan helyen kell elvezetni ahol nem léphetnek rá vagy csípődhet be. Különös figyelmet kell fordítani a csatlakozódugókra, valamint a készüléken található csatlakozásra. Tárgyak és folyadékok: Ne juttasson kisméretű tárgyakat vagy folyadékot a készülék belsejébe, mivel az tűz, áramütés vagy baleset veszélyes lehet. Megjegyzés: A készülék lencséin pára képződhet ha a készüléket hidegből meleg helységbe viszik. egy fűtőberendezés bekapcsolása után. párás vagy nagyon nedves szobában. Ha a készülék belsejében pára képződik, működési rendellenességek léphetnek fel. Ennek elkerülése érdekében áramtalanítsa a készüléket és várjon körülbelül két órát a párásodás megszűnéséig. Alkatrészcsere: Amennyiben a készülékben alkatrészt kell cserélni, bizonyosodjon meg, hogy csak a gyártó által jóváhagyott, vagy az eredetivel mindenben megegyező alkatrész kerül a készülékbe. Nem megfelelő alkatrész használata tűz, áramütés vagy beleset veszélyes lehet. Biztonsági ellenőrzés: Karbantartási és javítási műveletek elvégzése után kérje meg az ebben illetékes szakembert, hogy ellenőrizze a készülék működését.
