1 Komplett fázisjavító ek Tervezési és kiválasztási segédlet > Villamos elosztóekkel tökéletesen sorolható kínálat > Ipari vezérlőszekrénybe szerelt kínálat > Személyre szabható moduláris felépítés > Teljes körű tipizált kínálat, versenyképes ár > Optimalizálja és tehermentesíti a hálózatát, miközben pénzt takarít meg Magyar mérnökökkel fejlesztve a piaci igényeknek megfelelően. A Schneider Electric fázisjavító ei minden esetben 400V-os meddőkompenzációra lettek tervezve.

2 Könnyű és gyors megoldás a létesítmények energiahatékonyságának és termelékenységének azonnali javítására! A Schneider Electrictől megszokott minőség ötvözve egy nagyon széles és rugalmas kínálattal! Egy globális piacvezető szolgáltatásain és támogatásán felül gyors gyártást és szállítást tudunk biztosítani!

3 Fázisjavító nélkül Erőmű Átviteli hálózat Hatásos teljesítmény Meddő teljesítmény Hatásos teljesítmény Meddő teljesítmény Motor Fázisjavító sel Erőmű Átviteli hálózat Hatásos teljesítmény Hatásos teljesítmény Meddő teljesítmény Motor Kondenzátor Jobb minőségű hálózat = nagyobb termelékenység A teljesítménytényező-korrekció segít csökkenteni a működési és beruházási költségeket, ezenkívül a beruházás gyors megtérülését biztosítja: b Csökkentse beruházási költségeit akár 30%-kal. Optimalizálja a villamos hálózat kapacitását, kerülje el a túlméretezést és korlátozza a fölösleges kapacitást. b Csökkentse a meddő energia számlázási kötbéreket és a működési költségeket akár 10%-kal. Növelje a teljesítménytényezőt az üzemi számlák költségeinek csökkentése, a transzformátorok és vezetékek veszteségeinek csökkentése érdekében. b Csökkentse az energiaveszteségeket akár 30%-kal. Optimalizálja a teljesítményfelvételt, csökkentse a teljes folyamat energiafelvételét és a CO 2 kibocsátást. b Növelje hálózata és ei teljesítményének minőségét az üzleti teljesítmény javítása, a nem tervezett üzemszünetek csökkentése, valamint az elektromos ek megbízhatóságának és élettartamának a javítása érdekében, miközben csökkenti a harmonikusok által a villamos hálózatában okozott túlterheléseket és lehetséges károkat. 30%-kal jobb energiahatékonyság és közüzemi számláinak csökkentése a VarBank+ és VarSteel+ einkkel. Magyar igények, Schneider Electric minőséggarancia Több mint 25 éves tapasztalattal tervezett fázisjavító ekhez kizárólag Schneider Electric készülékeket használtunk, hogy biztosítsuk a ek folyamatos és magas szintű működését a teljes élettartamuk alatt. A kínálatunk lefedi a magyar piac által támasztott igényeket, ezenkívül a felmerülő extra igényeket is ki tudjuk elégíteni rövid átfutási idővel. Megbízható védelem, tartósság és biztonság Több évtizedes meddőkompenzációs tapasztalattal a hátunk mögött, a VarBank+ és VarSteel+ kiváló minőségű, falra szerelt vagy sorolható, álló ek teljes skáláját nyújtja fix, automatikus és dinamikus kiegyenlítéshez. A komplett fázisjavító eink alkalmasak új létesítésre vagy meglevő alkalmazásokban történő felszerelésre szinte bármely kereskedelmi, ipari és közmű vállalat számára. 3

4 Folyamatos teljesítményre és üzemelésre tervezve A teljes kínálatunk egyedülálló és széleskörű megoldást biztosít a könnyű kiválasztás, megbízhatóság érdekében a költséghatékony eink között, bármilyen alkalmazásról legyen is szó. 25 éves tapasztalat alkotta tervezés és szerelési megoldások biztosítják a ek hosszú élettartamát és könnyű bővíthetőségét. Egyszerű kezelés Gyors telepítés b Fali szekrények akár 150 kvar-ig, bővítőszekrény nélkül. b Alsó vagy felső kábelcsatlakozási lehetőség. b Könnyen hozzáférhető kábelbevezetések. b Fali tartófülek a könnyű rögzítéshez. Gyorsan üzembehelyezhető és karbantartható b Automatikus programozási lehetőség és üzembehelyezés a Varlogic vezérlőkkel. b Egyszerűen cserélhető vagy felújítható ek a moduláris felépítésnek köszönhetően. Könnyen integrálható Energiafelügyeleti rendszerekbe (Power Monitoring Expert 7.2) b Varlogic NRC12 Modbus kommunikációs kiegészítőjével könnyedén integrálható épületfelügyeleti vagy energiafelügyeleti rendszerekbe. Megbízható és tartós Hosszú élettartam (10+ év) b Több kondenzátoros felépítés. b A fokozatokat kondenzátor mágneskapcsolókkal kapcsoljuk. b Túlmelegedés elleni önvédelem a fojtótekercsekben. b A földelés a vázhoz és az ajtóhoz van rögzítve. b Az élettartam biztosítása érdekében nagyon fontos a működési körülmények helyes felmérése. 4

5 A VarSteel, VarBank és VarBlock eink minden esetben 400 V-on kompenzálják a meddő teljesítményt a magyar piacon egyedülállóan! Biztonság Védelem b Egyedi fokozatvédelem a VarSteel+, VarBank+ ekben és VarBlock moduláris kialakításban. b Külön termosztát a fojtott kivitelű és bővítő ekben a tökéletes hővédelem miatt. b Lehetőség van külön betáplálásvédelemre. b Nyitott ajtó mellett is legalább IP20-as védettség. Robusztus burkolat b IP30-as védelem a beltéri eknél. b IP54-es védelem a poros, ipari környezetnél, illetve kültéri eknél. b IK10-es védelem a mechanikai ütődés ellen. b Magas minőségű hegesztés és burkolat. Tesztelt és típusvizsgált b Az MSZ EN & 2 és MSZ EN szerinti teljes típusvizsgálat, független vizsgáló szervezet által. 5

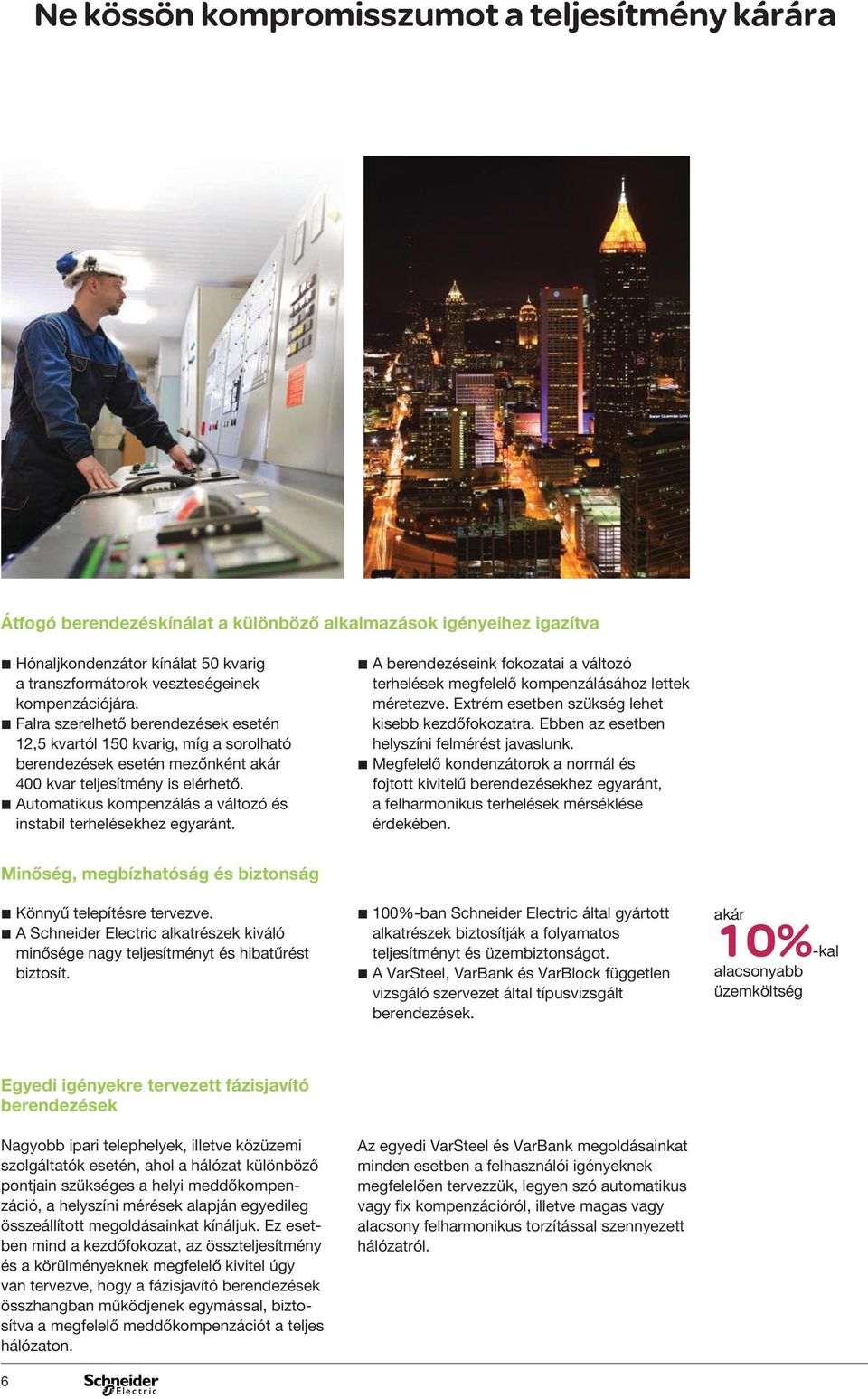

6 Ne kössön kompromisszumot a teljesítmény kárára Átfogó kínálat a különböző alkalmazások igényeihez igazítva b Hónaljkondenzátor kínálat 50 kvarig a transzformátorok veszteségeinek kompenzációjára. b Falra szerelhető ek esetén 12,5 kvartól 150 kvarig, míg a sorolható ek esetén mezőnként akár 400 kvar teljesítmény is elérhető. b Automatikus kompenzálás a változó és instabil terhelésekhez egyaránt. b A eink fokozatai a változó terhelések megfelelő kompenzálásához lettek méretezve. Extrém esetben szükség lehet kisebb kezdőfokozatra. Ebben az esetben helyszíni felmérést javaslunk. b Megfelelő kondenzátorok a normál és fojtott kivitelű ekhez egyaránt, a felharmonikus terhelések mérséklése érdekében. Minőség, megbízhatóság és biztonság b Könnyű telepítésre tervezve. b A Schneider Electric alkatrészek kiváló minősége nagy teljesítményt és hibatűrést biztosít. b 100%-ban Schneider Electric által gyártott alkatrészek biztosítják a folyamatos teljesítményt és üzembiztonságot. b A VarSteel, VarBank és VarBlock független vizsgáló szervezet által típusvizsgált ek. akár 10%-kal alacsonyabb üzemköltség Egyedi igényekre tervezett fázisjavító ek Nagyobb ipari telephelyek, illetve közüzemi szolgáltatók esetén, ahol a hálózat különböző pontjain szükséges a helyi meddőkompenzáció, a helyszíni mérések alapján egyedileg összeállított megoldásainkat kínáljuk. Ez esetben mind a kezdőfokozat, az összteljesítmény és a körülményeknek megfelelő kivitel úgy van tervezve, hogy a fázisjavító ek összhangban működjenek egymással, biztosítva a megfelelő meddőkompenzációt a teljes hálózaton. 6 Az egyedi VarSteel és VarBank megoldásainkat minden esetben a felhasználói igényeknek megfelelően tervezzük, legyen szó automatikus vagy fix kompenzációról, illetve magas vagy alacsony felharmonikus torzítással szennyezett hálózatról.

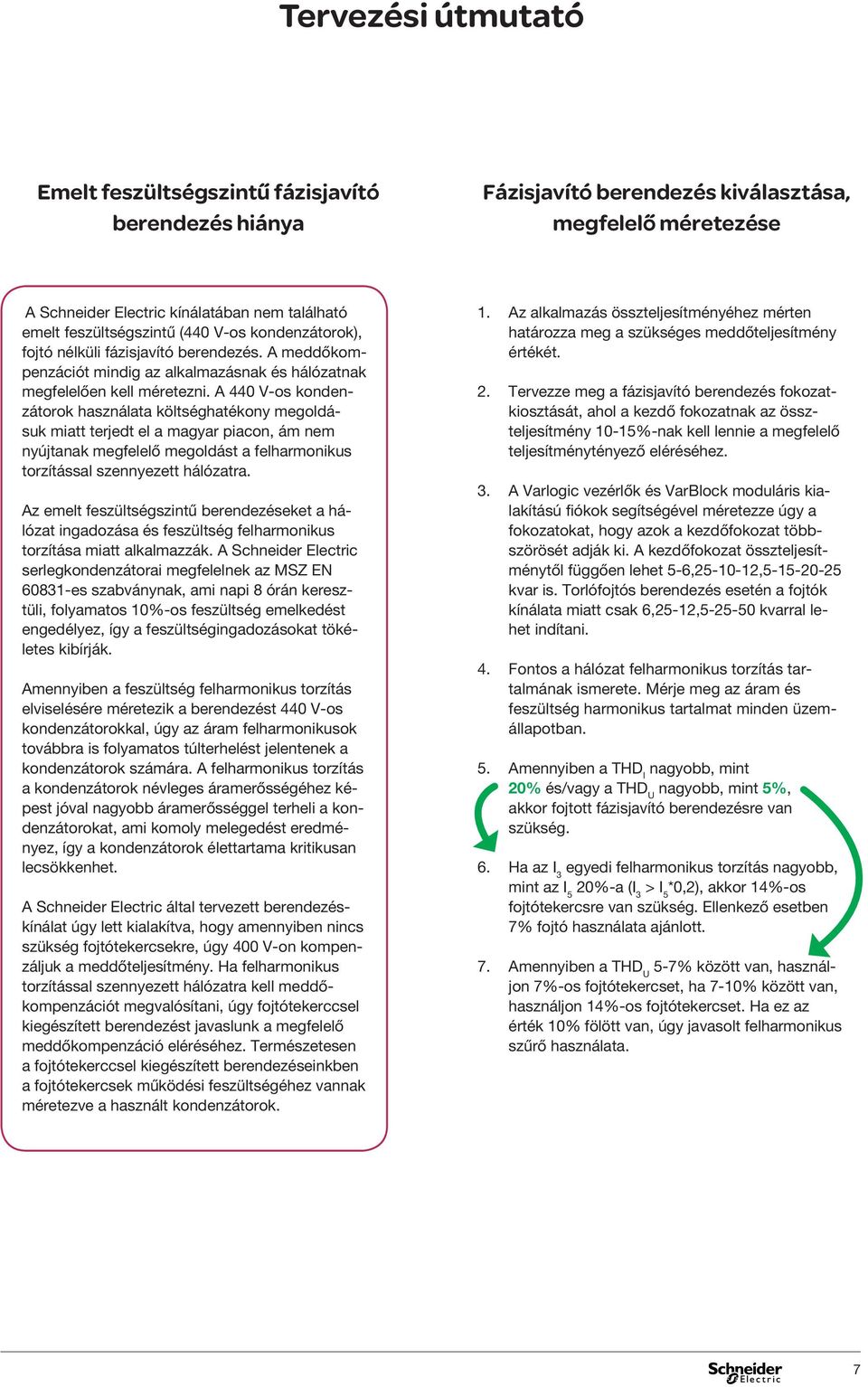

7 Tervezési útmutató Emelt feszültségszintű fázisjavító hiánya Fázisjavító kiválasztása, megfelelő méretezése A Schneider Electric kínálatában nem található emelt feszültségszintű (440 V-os kondenzátorok), fojtó nélküli fázisjavító. A meddőkompenzációt mindig az alkalmazásnak és hálózatnak megfelelően kell méretezni. A 440 V-os kondenzátorok használata költséghatékony megoldásuk miatt terjedt el a magyar piacon, ám nem nyújtanak megfelelő megoldást a felharmonikus torzítással szennyezett hálózatra. Az emelt feszültségszintű eket a hálózat ingadozása és feszültség felharmonikus torzítása miatt alkalmazzák. A Schneider Electric serlegkondenzátorai megfelelnek az MSZ EN es szabványnak, ami napi 8 órán keresztüli, folyamatos 10%-os feszültség emelkedést engedélyez, így a feszültségingadozásokat tökéletes kibírják. Amennyiben a feszültség felharmonikus torzítás elviselésére méretezik a t 440 V-os kondenzátorokkal, úgy az áram felharmonikusok továbbra is folyamatos túlterhelést jelentenek a kondenzátorok számára. A felharmonikus torzítás a kondenzátorok névleges áramerősségéhez képest jóval nagyobb áramerősséggel terheli a kondenzátorokat, ami komoly melegedést eredményez, így a kondenzátorok élettartama kritikusan lecsökkenhet. A Schneider Electric által tervezett kínálat úgy lett kialakítva, hogy amennyiben nincs szükség fojtótekercsekre, úgy 400 V-on kompenzáljuk a meddőteljesítmény. Ha felharmonikus torzítással szennyezett hálózatra kell meddőkompenzációt megvalósítani, úgy fojtótekerccsel kiegészített t javaslunk a megfelelő meddőkompenzáció eléréséhez. Természetesen a fojtótekerccsel kiegészített einkben a fojtótekercsek működési feszültségéhez vannak méretezve a használt kondenzátorok. 1. Az alkalmazás összteljesítményéhez mérten határozza meg a szükséges meddőteljesítmény értékét. 2. Tervezze meg a fázisjavító fokozatkiosztását, ahol a kezdő fokozatnak az összteljesítmény 10-15%-nak kell lennie a megfelelő teljesítménytényező eléréséhez. 3. A Varlogic vezérlők és VarBlock moduláris kialakítású fiókok segítségével méretezze úgy a fokozatokat, hogy azok a kezdőfokozat többszörösét adják ki. A kezdőfokozat összteljesítménytől függően lehet 5-6, , kvar is. Torlófojtós esetén a fojtók kínálata miatt csak 6,25-12, kvarral lehet indítani. 4. Fontos a hálózat felharmonikus torzítás tartalmának ismerete. Mérje meg az áram és feszültség harmonikus tartalmat minden üzemállapotban. 5. Amennyiben a THD I nagyobb, mint 20% és/vagy a THD U nagyobb, mint 5%, akkor fojtott fázisjavító re van szükség. 6. Ha az I 3 egyedi felharmonikus torzítás nagyobb, mint az I 5 20%-a (I 3 > I 5 *0,2), akkor 14%-os fojtótekercsre van szükség. Ellenkező esetben 7% fojtó használata ajánlott. 7. Amennyiben a THD U 5-7% között van, használjon 7%-os fojtótekercset, ha 7-10% között van, használjon 14%-os fojtótekercset. Ha ez az érték 10% fölött van, úgy javasolt felharmonikus szűrő használata. 7

8 Fázisjavító kiválasztása és Az alkalmazásnak megfelelően határozza meg a szükséges meddőteljesítmény értékét és a terhelések ingadozását Változtatható vagy instabil terhelés* Automatikus meddőkompenzáció A hálózat felharmonikus szennyezettsége Gh/Sn < 20% 20% < Gh/Sn < 50% Alacsony felharmonikus szennyezettség Magas felharmonikus szennyezettség Prisma Plus G/P Spacial CRN/SF Prisma Plus P Spacial SF VarBank 12,5 55 kvar VarSteel 12,5 150 kvar VarBank+ Harmony kvar, 7 vagy 14 % fojtott VarSteel+ Harmony kvar, 7 vagy 14 % fojtott 8 VarBank kvar VarSteel kvar Meddőkompenzáció típusa Automatikus kompenzáció: Az automatikus fázisjavító a változtatható vagy instabil terhelések esetén ajánlott megoldás. A fázisjavító vezérlő folyamatosan méri a hálózat meddőteljesítmény igényét, és a megfelelő kompenzáció érdekében a ben található fokozatokat ki-, bekapcsolja. Amennyiben a fázisjavító teljesítménye meghaladja a transzformátor teljesítményének a 15%-át, javasolt automatikus t használni a túlkompenzáció elkerülése végett. Fix kompenzáció: A fix meddőkompenzáció a stabil terhelések esetén ajánlott megoldás. A változatlanul ugyanazt a meddőteljesítményt biztosítja az alkalmazáshoz a terhelés változásától függetlenül. * Amennyiben dinamikusan, nagyon gyorsan változik az összteljesítmény, kérjük tekintse meg a Schneider Electric Accusine PFV meddőkompenzációs- kínálatunkat a Meddőenergia-gazdálkodás katalógusunkban.

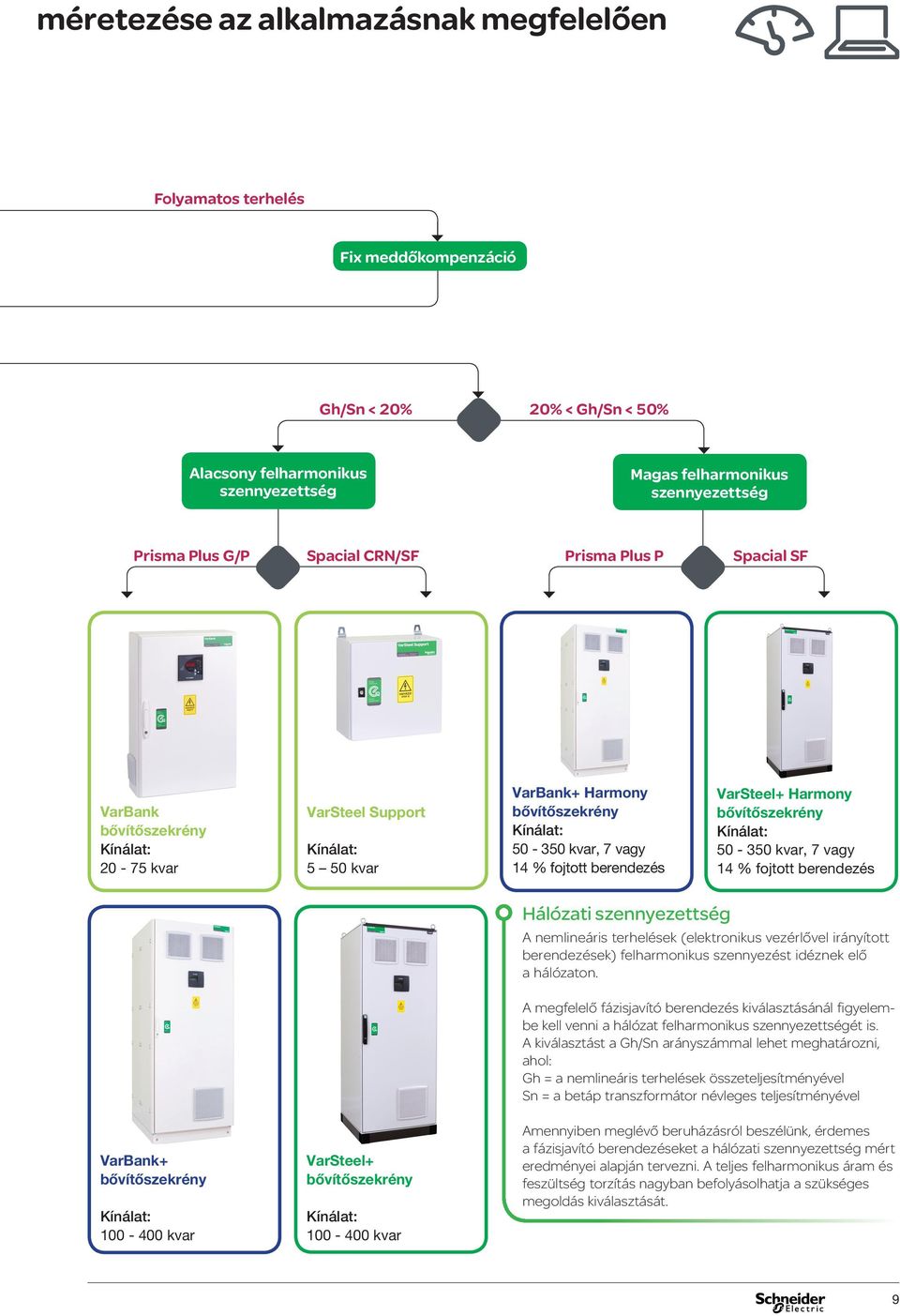

9 méretezése az alkalmazásnak megfelelően Folyamatos terhelés Fix meddőkompenzáció Gh/Sn < 20% 20% < Gh/Sn < 50% Alacsony felharmonikus szennyezettség Magas felharmonikus szennyezettség Prisma Plus G/P Spacial CRN/SF Prisma Plus P Spacial SF VarBank bővítőszekrény kvar VarSteel Support 5 50 kvar VarBank+ Harmony bővítőszekrény kvar, 7 vagy 14 % fojtott VarSteel+ Harmony bővítőszekrény kvar, 7 vagy 14 % fojtott VarBank+ bővítőszekrény kvar VarSteel+ bővítőszekrény kvar Hálózati szennyezettség A nemlineáris terhelések (elektronikus vezérlővel irányított ek) felharmonikus szennyezést idéznek elő a hálózaton. A megfelelő fázisjavító kiválasztásánál figyelembe kell venni a hálózat felharmonikus szennyezettségét is. A kiválasztást a Gh/Sn arányszámmal lehet meghatározni, ahol: Gh = a nemlineáris terhelések összeteljesítményével Sn = a betáp transzformátor névleges teljesítményével Amennyiben meglévő beruházásról beszélünk, érdemes a fázisjavító eket a hálózati szennyezettség mért eredményei alapján tervezni. A teljes felharmonikus áram és feszültség torzítás nagyban befolyásolhatja a szükséges megoldás kiválasztását. 9

10 VarSteel Support hónaljkondenzátor-kínálat A VarSteel Support hónaljkondenzátorkínálat kifejezetten transzformátorok veszteségének folyamatos kompenzálására lett létrehozva. Ezzel a sel lehet biztosítani, hogy a transzformátornál keletkező meddő teljesítmény ne terhelje a villamos hálózat további részeit (erőátviteli kábel, ek) és helyben történjen a folyamatos meddőkompenzáció. Fő jellemzők: b Könnyen kiválasztható a transzformátorok teljesítményétől függően. b Faliszekrénybe szerelt kínálat. b Két méretben elérhető kínálat a teljesítménytől függően (kevés a helyigénye). Biztonság: b Az összes ünket egyedileg teszteljük a gyártási folyamat végén, melyről dokumentációt biztosítunk. b Minden ünkre 18 hónap garanciát vállalunk, amely meghosszabítható karbantartási szerződéssel. b Közvetlen érintés elleni védelem nyitott ajtónál. VSS 00 C 50 M43 I VarSteel Support Fojtó nélküli Komplett Szekrény méretei Beltéri Transzformátor VarSteel Support fix fázisjavító Típusa Névleges teljesítménye 400 V-on Fő biztosító értéke (A) Szekrény mérete (mm) Magasság Szélesség Mélység Rendelési szám* Száraz transzformátor 250 kva 5 25 VSS00C05M43I 400 kva 7,5 25 VSS00C07M43I 630 kva 12,5 25 VSS00C12M43I 800 kva VSS00C15M43I kva 17,5 35 VSS00C17M43I 1250 kva VSS00C20M43I 1600 kva 22,5 50 VSS00C22M43I 2000 kva VSS00C25M43I 2500 kva VSS00C35M44I kva VSS00C45M44I Olajos transzformátor 250 kva 6 25 VSS00C06M43I 400 kva 9 25 VSS00C09M43I 630 kva VSS00C15M43I kva 17,5 35 VSS00C17M43I 1000 kva VSS00C20M43I 1250 kva VSS00C25M43I 1600 kva 27,5 50 VSS00C27M44I 2000 kva VSS00C30M44I kva VSS00C40M44I 3200 kva VSS00C50M44I Műszaki adatok: Névleges teljesítmény: 5-50 kvar Névleges feszültség: 400 V Maximális feszültség: 1,1 x Un (IEC 60831) Maximális túláram: 1,8 x In Maximális áramtorzítás: 20% Védettség: IP66 Környezeti hőmérséklet: -5 / 40 C Várható átlagos élettartam: óra (~15 év) Zárlati szilárdság: 80 ka Szín: RAL 7035 Szabványok: MSZ EN

11 VarBank kínálat A VarBank fali fázisjavítókínálat automatikus meddőkompenzációt biztosít, kevésbé szennyezett hálózatra (fojtótekercs nélküli kivitel). Kifejezetten villamos elosztásra tervezett szekrények (Prisma Plus G és P) mellé használható a homogén kinézet érdekében. A VarBank kínálat használatát főképp tercier épületek (hipermarketek, bevásárló központok, irodaházak) esetén ajánljuk. Fő jellemzők: b Könnyen kiválasztható az alkalmazás igényeinek megfelelően. b Faliszekrénybe szerelt kínálat. b A villamos elosztósel azonos megjelenés. b Jól konfigurált fokozatok és magas pontosságú vezérlő a tökéletes teljesítménytényező elérése érdekében. Biztonság: b Az összes ünket egyedileg teszteljük a gyártási folyamat végén, melyről dokumentációt biztosítunk. b Minden ünkre 18 hónap garanciát vállalunk, amely meghosszabítható karbantartási szerződéssel. b Közvetlen érintés elleni védelem nyitott ajtónál. VB 00 C 055 M96 I VarBank Fojtó nélküli Komplett Szekrény méretei Beltéri kivitel C - Komplett E - Bővítő Megnevezés VarBank automatikus fázisjavító kiválasztási segédlet 400 V-on Kezdő fokozat Szekrény mérete (mm) Magasság Szélesség Mélység Fő biztosító értéke (A) Rendelési szám* VarBank 400V 12,5 kvar 12,5 2,5 25 VB00C012M96I VarBank 400V 15 kvar 15 2,5 25 VB00C015M96I VarBank 400V 17,5 kvar 17,5 2,5 35 VB00C017M96I VarBank 400V 20 kvar VB00C020M96I VarBank 400V 22,5 kvar 22,5 2,5 40 VB00C022M96I VarBank 400V 25 kvar VB00C025M96I VarBank 400V 27,5 kvar 27,5 2,5 50 VB00C027M96I VarBank 400V 30 kvar VB00C030M96I VarBank 400V 32,5 kvar 32,5 2,5 63 VB00C032M96I VarBank 400V 35 kvar VB00C035M96I VarBank 400V 37,5 kvar 37,5 2,5 63 VB00C037M96I VarBank 400V 40 kvar VB00C040M96I VarBank 400V 45 kvar VB00C045M96I VarBank 400V 50 kvar VB00C050M96I VarBank 400V 55 kvar VB00C055M96I *A VarBank kínálat kizárólag beltéri kivitelben érhető el Műszaki adatok: Névleges teljesítmény: 12,5-55 kvar Névleges feszültség: 400 V Maximális feszültség: 1,1 x Un (IEC 60831) Maximális túláram: 1,8 x In Maximális áramtorzítás: 20% Védettség: IP30 Környezeti hőmérséklet: -5 / 40 C Várható átlagos élettartam: óra (~15 év) Zárlati szilárdság: 50 ka Szín: RAL 9001 Szabványok: MSZ EN & 2; MSZ EN

12 VarSteel kínálat A VarSteel fali fázisjavító kínálat automatikus meddőkompenzációt biztosít, kevésbé szennyezett hálózatra (fojtótekercs nélküli kivitel). Méretének és széles kínálatának köszönhetően könnyen kiválaszthatja a szükséges teljesítménynek megfelelő t. A VarSteel kínálat előre konfigurált ei nagyon rugalmas megoldást biztosítanak. Fő jellemzők: b Könnyen kiválasztható az alkalmazás igényeinek megfelelően. b Faliszekrénybe szerelt kínálat. b Két méretben elérhető kínálat a teljesítménytől függően (jól tervezhető a helyigénye). b Jól konfigurált fokozatok és magas pontosságú vezérlő a tökéletes teljesítménytényező elérése érdekében. Biztonság: b Az összes ünket egyedileg teszteljük a gyártási folyamat végén, melyről dokumentációt biztosítunk. b Minden ünkre 18 hónap garanciát vállalunk, amely meghosszabítható karbantartási szerződéssel. b Közvetlen érintés elleni védelem nyitott ajtónál. VS 00 C 055 M65 I A VarSteel kínálatot két féle méretben kínáljuk teljesítménynek megfelelően VarSteel Fojtó nélküli Komplett C - Komplett E - Bővítő Szekrény méretei M65-600x500x250 M88-800x800x300 Beltéri kivitel I - Beltéri O - Kültéri Megnevezés VarSteel automatikus fázisjavító kiválasztási segédlet Szekrény mérete (mm) Rendelési szám Kezdő fokozat Fő biztosító 400 V-on Magasság Szélesség Mélység értéke (A) Beltéri kivitel Kültéri kivitel** VarSteel 400V 12,5 kvar 12,5 2,5 25 VS00C012M65I VS00C012M65O VarSteel 400V 15 kvar 15 2,5 25 VS00C015M65I VS00C015M65O VarSteel 400V 17,5 kvar 17,5 2,5 35 VS00C017M65I VS00C017M65O VarSteel 400V 20 kvar VS00C020M65I VS00C020M65O VarSteel 400V 22,5 kvar 22,5 2,5 40 VS00C022M65I VS00C022M65O VarSteel 400V 25 kvar VS00C025M65I VS00C025M65O VarSteel 400V 27,5 kvar 27,5 2,5 50 VS00C027M65I VS00C027M65O VarSteel 400V 30 kvar VS00C030M65I VS00C030M65O VarSteel 400V 32,5 kvar 32,5 2,5 63 VS00C032M65I VS00C032M65O VarSteel 400V 35 kvar VS00C035M65I VS00C035M65O VarSteel 400V 37,5 kvar 37,5 2,5 63 VS00C037M65I VS00C037M65O VarSteel 400V 40 kvar VS00C040M65I VS00C040M65O VarSteel 400V 45 kvar VS00C045M65I VS00C045M65O VarSteel 400V 50 kvar VS00C050M65I VS00C050M65O VarSteel 400V 55 kvar VS00C055M65I VS00C055M65O VarSteel 400V 60 kvar VS00C060M88I VS00C060M88O VarSteel 400V 65 kvar VS00C065M88I VS00C065M88O VarSteel 400V 70 kvar VS00C070M88I VS00C070M88O VarSteel 400V 75 kvar VS00C075M88I VS00C075M88O VarSteel 400V 80 kvar VS00C080M88I VS00C080M88O VarSteel 400V 90 kvar VS00C090M88I VS00C090M88O VarSteel 400V 100 kvar ,5 200 VS00C100M88I VS00C100M88O VarSteel 400V 112,5 kvar 112,5 12,5 200 VS00C112M88I VS00C112M88O VarSteel 400V 125 kvar ,5 250 VS00C125M88I VS00C125M88O VarSteel 400V 137,5 kvar 137,5 12,5 250 VS00C137M88I VS00C137M88O VarSteel 400V 150 kvar ,5 315 VS00C150M88I VS00C150M88O 12

13 55 kvarig 600x500x250 szekrényméret Műszaki adatok: Névleges teljesítmény: 12,5-150 kvar Névleges feszültség: 400 V Maximális feszültség: 1,1 x Un (IEC 60831) Maximális túláram: 1,8 x In Maximális áramtorzítás: 20% Védettség: IP30 / IP54 (kültéri kivitel esetén) Környezeti hőmérséklet: -5 / 40 C Várható átlagos élettartam: óra (~15 év) Zárlati szilárdság: 50 ka Szín: RAL 7035 Szabványok: MSZ EN & 2; MSZ EN Megnevezés 400 V-on VarSteel bővítőszekrény kiválasztási segédlet* Szekrény mérete (mm) Rendelési szám Kezdő fokozat Fő biztosító Magasság Szélesség Mélység értéke (A) Beltéri kivitel Kültéri kivitel** VarSteel bővítőszekrény 25 kvar VS00E025M65I VS00E025M65O VarSteel bővítőszekrény 50 kvar VS00E050M65I VS00E050M65O VarSteel bővítőszekrény 100 kvar VS00E100M88I VS00E100M88O VarSteel bővítőszekrény 150 kvar VS00E150M88I VS00E150M88O * A VarSteel bővítőszekrények használhatóak a VarSteel+ sorolható szekrényekhez megfelelő fokozatkialakításuk miatt, amennyiben nincs elegendő hely egy újabb sorolható állószekrény telepítésére. ** A kültéri kivitel 55 kvarig kizárólag esőtetőt tartalmaz. 60-tól 150 kvarig a kültéri kivitel 200 mm magas lábazatot is tartalmaz az esőtetőn kívül. Kérje ajánlatunkat! 55 kvar fölött 800x800x300-as szekrényméret 13

14 VarSteel+ és VarSteel+ Harmony kínálat A VarSteel+ automatikus meddőkompenzációt biztosít kevésbé szennyezett és erősen szennyezett hálózatra (VarSteel+ Harmony) egyaránt, kifejezetten az ipari környezet által megkövetelt igénybevételnek megfelelően, legyen szó beltéri vagy kültéri ről. A széles kínálatnak köszönhetően könnyen kiválaszthatja a szükséges teljesítménynek megfelelő t. Fő jellemzők: b Rugalmasan konfigurálható kínálat az alkalmazás igényeinek megfelelően. b Jól konfigurált fokozatok és magas pontosságú vezérlő a tökéletes teljesítménytényező elérése érdekében. b Robosztus kivitel a nagyobb igénybevételű ipari környezetbe egyaránt. b Tipizált megoldásnak köszönhetően későbbi VarBlock Steel+ modulok cseréje vagy bővítő modulok telepítése esetén is (legyen szó komplett ről vagy bővítő szekrényről) megőrzi a tipizáltságát. Biztonság: b Az összes ünket egyedileg teszteljük a gyártási folyamat végén, melyről dokumentációt biztosítunk. b Minden ünkre 18 hónap garanciát vállalunk, amely meghosszabítható karbantartási szerződéssel. b Közvetlen érintés elleni védelem nyitott ajtónál. b A bővítőszekrények külön hővédelemmel és LED-es relével vannak ellátva, ami folyamatos vizuális visszajelzést ad az üzemeltetéshez. VS 07 C 300 M2086 I VarSteel + Fojtott Komplett Szekrény méretei Beltéri kivitel A VarSteel+ kínálat az ipari megoldásokhoz 00 - Fojtó nélküli kivitel 07-7%-os fojtott 14-14%-os fojtott C - Komplett E - Bővítő M x600x600 M x800x600 M x800x800 I - Beltéri O - Kültéri Megnevezés VarSteel+ 100 kvar VarSteel+ 112,5 kvar VarSteel+ 125 kvar VarSteel+ 137,5 kvar VarSteel+ 150 kvar VarSteel+ 175 kvar VarSteel+ 200 kvar VarSteel+ 225 kvar VarSteel+ 250 kvar VarSteel+ 300 kvar VarSteel+ 350 kvar VarSteel+ 400 kvar VarSteel+ automatikus fázisjavító kiválasztási segédlet Szekrény mérete (mm) Rendelési szám Kezdő fokozat Fő biztosító 400 V-on Magasság Szélesség Mélység értéke (A) Beltéri kivitel Kültéri kivitel* ,5 200 VS00C100M2066I VS00C100M2066O 112,5 12,5 200 VS00C112M2066I VS00C112M2066O ,5 250 VS00C125M2066I VS00C125M2066O 137,5 12,5 250 VS00C137M2066I VS00C137M2066O ,5 315 VS00C150M2066I VS00C150M2066O VS00C175M2066I VS00C175M2066O VS00C200M2066I VS00C200M2066O VS00C225M2066I VS00C225M2066O VS00C250M2066I VS00C250M2066O VS00C300M2066I VS00C300M2066O VS00C350M2066I VS00C350M2066O VS00C400M2066I VS00C400M2066O * A kültéri kivitel esőtetőt és 200 mm magas lábazatot tartalmaz 14

15 Megnevezés VarSteel+ Harmony 7% 100 kvar VarSteel+ Harmony 7% 112,5 kvar VarSteel+ Harmony 7% 125 kvar VarSteel+ Harmony 7% 137,5 kvar VarSteel+ Harmony 7% 150 kvar VarSteel+ Harmony 7% 175 kvar VarSteel+ Harmony 7% 200 kvar VarSteel+ Harmony 7% 225 kvar VarSteel+ Harmony 7% 250 kvar VarSteel+ Harmony 7% 300 kvar VarSteel+ Harmony 7% 350 kvar VarSteel+ Harmony 14% 100 kvar VarSteel+ Harmony 14% 112,5 kvar VarSteel+ Harmony 14% 125 kvar VarSteel+ Harmony 14% 137,5 kvar VarSteel+ Harmony 14% 150 kvar VarSteel+ Harmony 14% 175 kvar VarSteel+ Harmony 14% 200 kvar VarSteel+ Harmony 14% 225 kvar VarSteel+ Harmony 14% 250 kvar VarSteel+ Harmony 14% 300 kvar VarSteel+ Harmony 14% 350 kvar VarSteel+ Harmony automatikus fázisjavító kiválasztási segédlet 400 V-on 100 Hangolási tényező Kezdő fokozat 12,5 Szekrény mérete (mm) Magasság Szélesség Mélység Fő biztosító értéke (A) Beltéri kivitel Rendelési szám Kültéri kivitel* 200 VS07C100M2066I VS07C100M2066O 112,5 12,5 200 VS07C112M2066I VS07C112M2066O ,5 250 VS07C125M2066I VS07C125M2066O 137,5 12, VS07C137M2066I VS07C137M2066O ,8 (190 Hz) 7%-os fojtók használata 12, VS07C150M2066I VS07C175M2066I VS07C200M2066I VS07C150M2066O VS07C175M2066O VS07C200M2066O VS07C225M2086I VS07C225M2086O VS07C250M2086I VS07C250M2086O VS07C300M2086I VS07C300M2086O VS07C350M2086I VS07C350M2086O ,5 200 VS14C100M2066I VS14C100M2066O 112,5 12,5 200 VS14C112M2066I VS14C112M2066O ,5 250 VS14C125M2066I VS14C125M2066O ,5 12,5 250 VS14C137M2066I VS14C137M2066O ,7 (135 Hz) 14%-os fojtók használata 12, VS14C150M2066I VS14C175M2066I VS14C200M2086I VS14C150M2066O VS14C175M2066O VS14C200M2086O VS14C225M2088I VS14C225M2088O VS14C250M2088I VS14C250M2088O VS14C300M2088I VS14C300M2088O VS14C350M2088I VS14C350M2088O * A kültéri kivitel esőtetőt és 200 mm magas lábazatot tartalmaz Műszaki adatok: Névleges teljesítmény: kvar Névleges feszültség: 400 V Maximális feszültség: 1,1 x Un (IEC 60831) Maximális túláram: 1,8 x In Maximális áramtorzítás: 20-50% Védettség: IP41 / IP54 (kültéri kivitel esetén) Környezeti hőmérséklet: -5 / 40 C Éves átlaghőmérséklet: 25 o C Várható átlagos élettartam: óra (~15 év) Zárlati szilárdság: 50 ka Szín: RAL 7035 Szabványok: MSZ EN & 2; MSZ EN A VarSteel+ és VarSteel+ Harmony fázisjavító ek VarBlock Steel+ és VarBlock Steel+ Harmony moduláris kínálatunkból épülnek fel. A VarBlock Steel+ kínálat lehetőséget biztosít meglévő VarSteel+ ek bővítésére, modulok cseréjére, illetve egyedi fokozatkiosztási igények kielégítésére. Kérje ajánlatunkat! 15

16 VarBank+ és VarBank+ Harmony kínálat A VarBank+ automatikus meddőkompenzációt biztosít kevésbé szennyezett és erősen szennyezett hálózatra (VarBank+ Harmony) egyaránt. Kifejezetten villamos elosztásra tervezett szekrények mellé használható, a homogén kinézet érdekében. Széles kínálatának köszönhetően könnyen kiválaszthatja a szükséges teljesítménynek megfelelő t. Fő jellemzők: b Rugalmasan konfigurálható kínálat az alkalmazás igényeinek megfelelően. b Jól konfigurált fokozatok és magas pontosságú vezérlő a tökéletes teljesítménytényező elérése érdekében. b Villamos elosztáshoz használt Prisma Plus P szekrényekkel sorolható megoldás. b Tipizált megoldásnak köszönhetően későbbi VarBlock Bank+ modulok cseréje vagy bővítő modulok telepítése esetén is (legyen szó komplett ről vagy bővítőszekrényről) megőrzi a tipizáltságát. Biztonság: b Az összes ünket egyedileg teszteljük a gyártási folyamat végén, melyről dokumentációt biztosítunk. b Minden ünkre 18 hónap garanciát vállalunk, amely meghosszabítható karbantartási szerződéssel. b Közvetlen érintés elleni védelem nyitott ajtónál. b A bővítőszekrények külön hővédelemmel és LED-es relével vannak ellátva, ami folyamatos vizuális visszajelzést ad az üzemeltetéshez. VB 14 C 300 M2066 I A VarBank+ kínálat tökéletesen sorolható a villamos elosztásra használt Prisma Plus P szekrényekkel. VarBank+ Fojtott 00 - Fojtó nélküli kivitel 07-7%-os fojtott 14-14%-os fojtott Komplett C - Komplett E - Bővítő Szekrény méretei M x650x400 M x650x600 M x800x600 M x800x800 Beltéri kivitel Megnevezés VarBank+ automatikus fázisjavító kiválasztási segédlet 400 V-on Kezdő fokozat Szekrény mérete (mm) Magasság Szélesség Mélység Fő biztosító értéke (A) 400 mm mély kínálat Rendelési szám* 600 mm mély kínálat VarBank+ 100 kvar ,5 200 VB00C100M2064I VB00C100M2066I VarBank+ 112,5 kvar 112,5 12,5 200 VB00C112M2064I VB00C112M2066I VarBank+ 125 kvar ,5 250 VB00C125M2064I VB00C125M2066I VarBank+ 137,5 kvar 137,5 12,5 250 VB00C137M2064I VB00C137M2066I VarBank+ 150 kvar ,5 315 VB00C150M2064I VB00C150M2066I VarBank+ 175 kvar VB00C175M2064I VB00C175M2066I vagy VarBank+ 200 kvar VB00C200M2064I VB00C200M2066I VarBank+ 225 kvar VB00C225M2064I VB00C225M2066I VarBank+ 250 kvar VB00C250M2064I VB00C250M2066I VarBank+ 300 kvar VB00C300M2064I VB00C300M2066I VarBank+ 350 kvar VB00C350M2064I VB00C350M2066I VarBank+ 400 kvar VB00C400M2064I VB00C400M2066I 16 Műszaki adatok: Névleges teljesítmény: kvar Névleges feszültség: 400 V Maximális feszültség: 1,1 x Un (IEC 60831) Maximális túláram: 1,8 x In Maximális áramtorzítás: 20-50% Védettség: IP30 / IP55 Környezeti hőmérséklet: -5 / 40 C Éves átlaghőmérséklet: 25 C Várható átlagos élettartam: óra (~15 év) Zárlati szilárdság: 50 ka Szín: RAL 9001 Szabványok: MSZ EN & 2; MSZ EN 61921

17 Megnevezés VarBank+ Harmony automatikus fázisjavító kiválasztási segédlet 400 V-on Hangolási tényező Kezdő fokozat Szekrény mérete (mm) Magasság Szélesség Mélység Fő biztosító értéke (A) Rendelési szám Beltéri kivitel VarBank+ Harmony 7% 100 kvar ,5 200 VB07C100M2066I VarBank+ Harmony 7% 112,5 kvar 112,5 12,5 200 VB07C112M2066I VarBank+ Harmony 7% 125 kvar ,5 250 VB07C125M2066I VarBank+ Harmony 7% 137,5 kvar 137,5 12, VB07C137M2066I VarBank+ Harmony 7% 150 kvar 150 3,8 12,5 315 VB07C150M2066I VarBank+ Harmony 7% 175 kvar 175 (190 Hz) 7%-os fojtók VB07C175M2066I VarBank+ Harmony 7% 200 kvar 200 használata VB07C200M2066I VarBank+ Harmony 7% 225 kvar VB07C225M2086I VarBank+ Harmony 7% 250 kvar VB07C250M2086I VarBank+ Harmony 7% 300 kvar VB07C300M2086I VarBank+ Harmony 7% 350 kvar VB07C350M2086I VarBank+ Harmony 14% 100 kvar ,5 200 VB14C100M2066I VarBank+ Harmony 14% 112,5 kvar 112,5 12,5 200 VB14C112M2066I VarBank+ Harmony 14% 125 kvar ,5 250 VB14C125M2066I VarBank+ Harmony 14% 137,5 kvar 137,5 12,5 250 VB14C137M2066I VarBank+ Harmony 14% 150 kvar 150 2,7 12,5 315 VB14C150M2066I VarBank+ Harmony 14% 175 kvar 175 (135 Hz) 14%-os fojtók VB14C175M2066I VarBank+ Harmony 14% 200 kvar 200 használata VB14C200M2086I VarBank+ Harmony 14% 225 kvar VB14C225M2088I VarBank+ Harmony 14% 250 kvar VB14C250M2088I VarBank+ Harmony 14% 300 kvar VB14C300M2088I VarBank+ Harmony 14% 350 kvar VB14C350M2088I A VarBank+ Harmony fázisjavító eket VarBlock Bank+ Harmony moduláris fiókokkal lehet felújítani, illetve bővíteni igény szerint, amennyiben a bővítéshez van még hely a szekrényben. Ellenkező esetben javasolt a bővítő szekrények használata. Fontos, hogy a VarBlock Bank+ Harmony kínálat kiválasztásakor figyelembe kell venni az eredeti kezdő fokozatát, illetve hangolási tényezőjét. Kérje ajánlatunkat! 100 mm min. (1) 100 mm min. 100 mm min. Telepítési javaslatok: b Figyeljen a megfelelő távolságokra a levegő beés kiömlőknél. b Üzemeltetésnek és karbantartásnak megfelelő hely hagyása. b Bekötéshez szükséges erősáramú kábeleknek megfelelő hely hagyása. 100 mm min. 200 mm min. 400 mm min. D1 Bővebb információt a hez mellékelt telepítési útmutatóban talál! 17

18 VarBlock moduláris kínálat Flexibilis kínálat A VarBlock Steel+ és VarBlock Bank+ moduláris fokozatok lehetővé teszik a felhasználó igényei szerint összeállítani a fázisjavító t, legyen szó automatikus vagy fix kompenzációról, kevésbé vagy erősen szennyezett hálózatról (VarBlock+ Harmony). Modulcsere, bővítés, egyedi szekrénybe történő szerelés egyaránt megvalósítható a VarBlock segítségével. Fő jellemzők: b Rugalmasan konfigurálható összeállítás lehetősége az alkalmazás igényeinek megfelelően. b Amennyiben Schneider Electric szekrénybe szereli a fiókokat (Spacial SF Prisma Plus P), úgy tipizált lesz a. b Egyéb gyártó szekrénye használata esetén a tipizáltság nem biztosított, de a Schneider Electric minőséggarancia igen. b Mivel a VarSteel+ (Harmony) és a VarBank+ (Harmony) kínálatok egyaránt VarBlock modulokból épülnek fel, a ek későbbi bővítése, illetve modulok cseréje esetén sem veszíti el tipizáltságát. A VarBlock kínálat megoldást biztosít fojtó nélküli és fojtott kivitelhez egyaránt. Biztonság: b Az összes legyártott modult egyedileg teszteljük a gyártási folyamat végén, melyről dokumentációt biztosítunk. b Minden modulra 18 hónap garanciát vállalunk, amely meghosszabítható karbantartási szerződéssel. VBLS 14 B* 1225 M88 VarBlock Steel+ VBLS - VarBlock Steel+ VBLB - VarBlock Bank+ Fojtott 00 - Fojtó nélküli kivitel 07-7%-os fojtott 14-14%-os fojtott Kettős kapcsolás A* - Egyszeri kapcsolás B* - Kettős kapcsolás Fokozatok teljesítménye kvar ,5 és 25 kvar Fiók méretei M64 600/650x400 M66 600/650x600 M86 800x600 M88 800x800 Kapcsolás - szám Egyszeri kapcsolás Kettős kapcsolás VarBlock modul kiválasztási segédlet Megnevezés 400 V-on Első fokozat Fokozatok Második fokozat VarBlock 6,25 kvar 6,25 6,25-25 Fő biztosító értéke (A) Szekrény típusa Spacial SF Rendelési szám összetétele Prisma Plus P Berendezésgyártó Funkcionalitás 00A006 VarBlock 12,5 kvar 12,5 12, A012 VarBlock 25 kvar A025 VarBlock 50 kvar A050 VarBlock 75 kvar A075 VarBlock 100 kvar A100 VBLS VBLB VarBlock 6, ,5 kvar 18,75 6,25 12, B0612 VarBlock 12,5 + 12,5 kvar 25 12,5 12, B1212 VarBlock 12, kvar 37,5 12, B1225 VarBlock kvar B2525 VarBlock kvar B2550 VarBlock kvar B5050 Szekrény külső mérete** 2000x600 / 650x400 M x600 / 650x600 M66 Példa: Egy 375 kvar-os fojtó nélküli t kíván specifikálni egy 2000x650x400-as Prisma Plus P szekrénybe kvar 10%-a 37,5 kvar => 250 kvar összteljesítmény felett, alkalmazástól függően, a 25 kvaros kezdőfokozat ajánlott 2. Mivel a 25 kvar többszörösei használhatóak így 25, 50, 75 és 100 kvar-os fokozatokból lehet összeállítani a t. 3. Mivel a vezérlők a fokozatokat bármilyen kombinációban be és ki tudják kapcsolni, érdemes mindig duplázni a fokozatokat felfelé. => Így egy hat fokozatú vezérlőn marad még egy kimenet további fokozat vezérléséhez, és nincs szükség tizenkét fokozatú vezérlőre. 4. Összesen 4 modul fér be egy 2000 magas szekrénybe, így a 25 és 50-es fokozatokat egy modulra kell feltenni. => 1 darab VBLB00B2550M darab VBLB00A100M64 Meg lehetett volna oldani fokozatkiosztással is, de úgy minimum 5 modulra lenne szükség ami nem költséghatékony, mert extra bővítő mezőt kellene használni. 18

19 Kapcsolás szám Egyszeri kapcsolás Kettős kapcsolás Egyszeri kapcsolás Kettős kapcsolás VarBlock modul kiválasztási segédlet* Megnevezés 400 V-on Első fokozat Fokozatok Második fokozat Fő biztosító értéke (A) Szekrény típusa Spacial SF 3,8 (190 Hz) 7%-os fojtók használata VarBlock Harmony 7%-os, 6,25 kvar 6,25 6,25-25 Prisma Plus P Rendelési szám összetétele Funkcionalitás 07A006 VarBlock Harmony 7%-os, 12,5 kvar 12,5 12, A012 VarBlock Harmony 7%-os, 25 kvar A025 VarBlock Harmony 7%-os, 50 kvar A050 VarBlock Harmony 7%-os, 75 kvar A075 VarBlock Harmony 7%-os, 100 kvar A100 VarBlock Harmony 7%-os, 6,25 + 6,25 kvar VarBlock Harmony 7%-os, 6, ,5 kvar VarBlock Harmony 7%-os, 12,5 + 12,5 kvar VarBlock Harmony 7%-os, 12, kvar 12,5 6,25 6, B0606 VBLS VBLB 18,75 6,25 12, B ,5 12, B ,5 12, B1225 VarBlock Harmony 7%-os, kvar B2525 VarBlock Harmony 7%-os, kvar B2550 VarBlock Harmony 7%-os, kvar B5050 2,7 (135 Hz) 14%-os fojtók használata VarBlock Harmony 14%-os, 6,25 kvar 6,25 6, A006 VarBlock Harmony 14%-os, 12,5 kvar 12,5 12, A012 VarBlock Harmony 14%-os, 25 kvar A025 VarBlock Harmony 14%-os, 50 kvar A050 VarBlock Harmony 14%-os, 75 kvar A075 VarBlock Harmony 14%-os, 100 kvar A100 VarBlock Harmony 14%-os, 6,25 + 6,25 kvar VarBlock Harmony 14%-os, 6, ,5 kvar VarBlock Harmony 14%-os, 12,5 + 12,5 kvar VarBlock Harmony 14%-os, 12, kvar VarBlock Harmony 14%-os, kvar VarBlock Harmony 14%-os, kvar VarBlock Harmony 14%-os, kvar 12,5 6,25 6, B ,75 6,25 12, B0612 VBLS VBLB 25 12,5 12, B ,5 12, B B B B5050 Szekrény külső mérete** 2000x600 / 650x600 M66 - M66 - M x 800x x 800x800 M86 - M * Egy 2000 mm magas mezőben (legyen szó Spacial SF-ről vagy Prisma Plus P-ről) összesen 4 modul helyezhető el. ** A rézsínezés a modul magasságot (270 mm) mindkét irányba 55 mm-rel hosszabítja meg. Ezzel tudjuk biztosítani, hogy a modulok közötti szükséges távolság minden esetben megmaradjon. M66 - M86 - M88 Maximális beépíthető teljesítmény mezőnként: Fojtási tényező Szekrény méret M64 M66 M86 M88 Fojtó nélkül 400 kvar 400 kvar - - 7% kvar 350 kvar - 14% kvar 200 kvar 350 kvar Műszaki adatok: Névleges teljesítmény: kvar Névleges feszültség: 400 V Maximális feszültség: 1,1 x Un (IEC 60831) Maximális túláram: 1,8 x In Maximális áramtorzítás: 20-50% Védettség: IP20 (közvetlen érintés elleni védelem) Környezeti hőmérséklet: -5 / 40 C Éves átlaghőmérséklet: 25 C Várható átlagos élettartam: óra (~15 év) Zárlati szilárdság: 50 ka Szabványok: MSZ EN & 2; MSZ EN A ek konfigurálásával kapcsolatosan részletes útmutatót talál a Meddőenergia-gazdálkodás katalógusunkban. 19

20 Üzembehelyezés, garancia és egyéb szolgáltatások Üzembehelyezés: A fázisjavító vezérlőhöz bekötött áramváltót ajánlott közvetlenül a betáplálás után telepíteni az L1-en. A fázisjavító megfelelő meddőkompenzációja érdekében a vezérlőt mindig az áramszolgáltatói főmérő által mért értékekhez kell beállítani, mert ez alapján állítják ki a havi villamos számlát. Előfordulhat, hogy a hálózat különböző pontjain eltérő teljesítménytényező értékeket lehet mérni. Amennyiben a einek és vezetékeinek a túlterhelés elleni védelme a legfontosabb, úgy ajánlott helyszíni felmérések alapján specifikált, egyedi fázisjavító eket használni a hálózat meghatározott pontjain. Mindig az áramszolgáltatói mérőnek kell megfelelő cos ϕ értéket mutatnia. Garancia: Minden fázisjavító re és modulra 18 hónap garanciát vállalunk a szállítástól, vagy 12 hónap garanciát az üzembehelyezéstől. Ennek biztosítása érdekében fontos a szakszerű telepítés és üzembehelyezés. Keresse szervízünket a szakszerű üzembehelyezés érdekében. A garancia meghosszabítható akár 5 évre is, éves karbantartási szerződéssel. A fázisjavító ek esetén elhanyagolhatatlan a minimum éves karbantartás. A rendszeres karbantartás kiszűrhet indokolatlanul magas kapacitás csökkenési hibákat (mint például a magasabb átlaghőmérséklet). Keresse karbantartási útmutatónkat. Hálózat felmérése: Amennyiben nem biztos milyen fázisjavító re, vagy felharmonikus szűrőre van szükség, a Schneider Electric szerviz segít a hálózatának teljes körű felmérésében. A hálózat analizálását a legkorszerűbb ION7650-es hálózatanalizátorokkal végezzük el, mellyel teljes körű felharmonikus elemzést kaphat, illetve zavarírása lehetővé teszi az esetleges hálózati zavarok mérését és okainak kiderítését. Időszakos karbantartás: Az időszakos karbantartással kapcsolatos előírásokat megtalálja a hez mellékelt kezelési útmutatóban. A telepítési helyszín környezeti adottsága nagyban befolyásolják a karbantartási igényeit, kiemelt tekintettel a szellőzőrácsok szűrőbetéteinek időszakos cseréjére. A fázisjavító ek esetén a megfelelő hűtés biztosítása kiemelt fontosságú feladat. Termékeinket folyamatosan fejlesztjük, a katalógusban közölt információk érvényességéről kérjük, érdeklődjön. Schneider Electric Hungária Villamossági Zrt Budapest, Hauszmann Alajos u. 3/b telefon: , fax: Schneider Vevőszolgálat telefon: , fax: hu-vevoszolgalat@schneider-electric.com SE258/ /08
