1 -- s-- Szűrőbeállítások hatása a mért profilra A mérési pontok alapján számított köralakeltérés értéke nagymértékben függ az alkalmazott szűrő típusától és vágási hosszától (CutOff). A kiértékelés során a műszaki rajzi előírás alapján választjuk meg a megfelelő beállítást. Nincs szűrő RON z =22.14µm Fordulatonkénti hullámszám (UPR) adatok grafikonnal A mérési pontok diagramja Amplitude Angle ég ét egymástól t távolságra gerfelület között kell Alul-áteresztő szűrő RON z =12.35µm RON z =16.6µm RON z =2.72µm RON z =22.4µm 1 UPR paraméter nem más, mint a munkadarab relatív koncentricitás helyzeteltérése a mérőeszközhöz képest. A hullámosság amplitudója a szintezés pontosságának függvénye Amplitude Angle t Sávszűrő 15 upr RON z =17.61µm 5 upr RON z =18.76µm 15 upr RON z =14.5µm 5 upr 2 UPR paraméter jelentése: (1) sikertelen szintezési eljárás a mérő berendezésen. (2) sugárirányú ütés a helytelen szerszám v. készülék beállításából adódóan. (3) eredetileg is elliptikus alakú mukadarab felület, pl. motordugattyú 9 18 Amplitude Tűrésmező upr 15-5 upr 5-5 upr 27 Angle, amelyek tengelye 3-5 UPR paraméter jelentése: (1) túlzott meghúzási nyomaték alkalmazása a mérőgép befogó tokmányon. (2) maradó alakváltozás a túlzott tokmánymeghúzásnál a szerszámgépen, miután a munkadarab eltávolításra került. Körkörösségi profil kiértékelése A köralakmérő berendezés a mérési adatok alapján a referenciakör köralakeltérését határozza meg. A referenciakör meghatározására 4 módszer áll rendelkezésre, amelyek mind-mind egyedi karakterisztikákkal rendelkeznek. A mérés során a műszaki rajzi előírás alapján választjuk meg a megfelelő kiértékelési metódust Amplitude Least Square Circle (LSCI) Method A legkisebb négyzetek körének középpontja olyan kör középpontja, amelyen a köralakeltérések négyzetösszege minimális. Minimum Zone Circles (MZCI) Method A legkisebb körgyűrű középpontja a mért profilt közrefogó két olyan koncentrikus kör középpontja, amelyek sugárirányú távolsága a legkiesebb Amplitude Angle Angle t Tűrésmező Datum axis Rmax RON z Rmin Rmax RON z Rmin 5-15 UPR paraméter jelentése: kiegyensúlyozatlansági tényezők a gyártás során. Helytelen megmunkálási módszerre vagy folyamatra utal. 9 résnek megfelelő távolságra k. A tapélda RON z = Rmax-Rmin Minimum Circumscribed Circle (MCC) Method A körülírt ráfekvő kör középpontja a mért profil köré rajzolható legkisebb sugarú kör középpontja. RON z = Rmax-Rmin Maximum inscribed Circle (MICI) Method A beírt ráfekvő kör középpontja a mért profilna rajzolható legnagyobb sugarú kör középpontja Amplitude Amplitude Angle Angle Rmax RON z Rmin Rmax RON z Rmin 15 - (nagyobb) UPR paraméter jelentése: szerszámrögzítési probléma, szerszámgép káros rezgése, helytelen hűtési eljárás, inhomogén anyagminőség, stb. A munkadarb rögzítésére nagyobb hangsúlyt kell fektetni. 9 t Datum axis Tűrésmező rm measuring instrument RON z = Rmax-Rmin RON z = Rmax-Rmin Amplitude Angle 9 akkor elliptikus hiba szöbölhető. Az eljárás be állítsuk Amplitude Angle ø2mm ø1mm ø5mm ø2mm ø1mm ø5mm Workpiece Diameter ø2mm ø1mm rror 567

2 Keménységmérő berendezések Micro-Vickers keménység HM-Sorozat Oldal 569 Vickers Hardness HV-Sorozat Oldal 573 Rockwell, Super-Rockwell, Brinell Oldal 577 Hordozható keménységmérők Oldal 582 Keménység etalon Oldal

3 Mikro-Vickers keménységmérő: HM-21/22 Specifikáció Terhelési mód Terheléstartási idő Terhelés vezérlés Elekromágneses s (1s lépésben) Automatikus (terhelés, tartás, oldás) Motorikus / Manuális Behatolótest / Objektív váltó Adatkimenet RS-232C, Digimatic, USB 2 interfész XY asztal [mm] Asztal méret A + B : 25 x 25 mm / 5 x 5 mm Elmozdulás C + D: 5 x 5 mm / 1 x 1 mm Szabvány JIS B 7725, ISO Fókusztávolság 5X = 2,5 mm Vickers skála (további objektívek is elérhetők) HM-21A/21B/21C/21D HV,1;,2;,3;,5;,1;,2;,3;,5; 1 Sorozat 81 Ez a berendezés elektromágneses terhelés generálással állítja be a méréshez szükséges terhelést. A HM-21/22 jellemzői: Érintő-képernyő vagy szoftveres vezérlés Nagy teljesítményű optikai rendszer a lenyomat vizsgálatához. Nagy fókusztávolság az ütközések elkerülése érdekében 6 objektív: 1X, 2X, 5X és 1X a lenyomat megfigyelésére, ill. 2X és 5X a lenyomat környezetének vizsgálatához. Hosszú élettartamú LED megvilágítás és természetes színkezelés, jó kontrasztképzés. Érintő képernyő a feltételek és paraméterek beállítására, az egyszerű kezeléshez. Kézi asztal a mdb. egyszerű pozícionálásához. Expak szoftver az egyszerű adatkezelésre AVPAK-2 szoftver az automatikus méréshez. Alacsony terhelő erő,493 x 1-3 N (,5gf) mint alapterhelésű modell. Tömeg HM-22A/22B/22C/22D HV,5;,1;,2;,3;,5;,1;,2;,3;,5;,1;,2;,3;,5;,1;,2;,3;,5; 1; 2 43 kg Revolverfej 2 behatolótesttel és 4 objektívvel Érintőképernyős kivitel Kérje keménységmérés témájú katalógusunkat! Főegység Vezérlő egység Terhelés XY Asztal Kiválasztás Szoftver Fókuszálás Szoftveres kivitel Rendszer A Rendszer B Rendszer C Rendszer D HM-21 HM-22 HM-21 HM-22 HM-21 HM-22 HM-21 HM-22 Érintő képernyős típus Szoftver vezérelt típus Szoftver vezérelt típus Szoftver vezérelt típus Standard Alacsony Standard Alacsony Standard Alacsony Standard Alacsony Manuális Manuális Motorikus Motorikus 25 x25mm 25 x25mm 5 x 5mm 5 x 5mm 5 x 5mm 5 x 5mm 1 x 1mm 1 x 1mm - AVPAK-2 AVPAK-2 AVPAK-2 Manuális Manuális Manuális Auto fókusz 569

4 Mikro-Vickers keménységmérő: HM-21/22 Kézi vagy teljesen automatikus mérés Video kamera egység (manuális modellekhez) CCD kamera és 8.4"/213,4mm TFT monitor a vizsgálatokhoz és a lenyomatok mérésére nagy nagyítás mellett. Rendszer A HM-21A/HM-22A Jellemzők: Érintőképernyős kezelőszerv Lenyomatmérés mérőmikroszkóppal Pozícionálás manuális XY asztallal Rendszer C HM-21C/HM-22C Jellemzők AVPAK-2 vezérlő egység Automatikus lenyomat olvasás Automatikus pozícionálás a motorikus XY asztallal AVPAK-2 szoftver az automatikus keménységméréshez A szoftver vezérlési, mérési és jegyzőkönyvezései funkciókkal rendelkezik. Támogatja a keményésgi beállításokat és az automatikus mérést. Széles funkciókészlet PC-s környezetben Kompatibilis a Windows 7 Professional 32-bit operációs rendszerrel. Rendszer B HM-21B/HM-22B Automatikus méretezés az AVPAK-2-szal a lenoymat mérési hiba elkerülése érdekénben Jellemzők AVPAK-2 vezérlő egység Automatikus lenyomat olvasás Automatikus pozícionálás a motorikus XY asztallal Rendszer D HM-21D/HM-22D Csúcsmodell autófókusszal Jellemzők AVPAK-2 vezérlő egység Automatikus lenyomat olvasás Automatikus pozícionálás a motorikus XY asztallal Automatikus fókuszálással 57

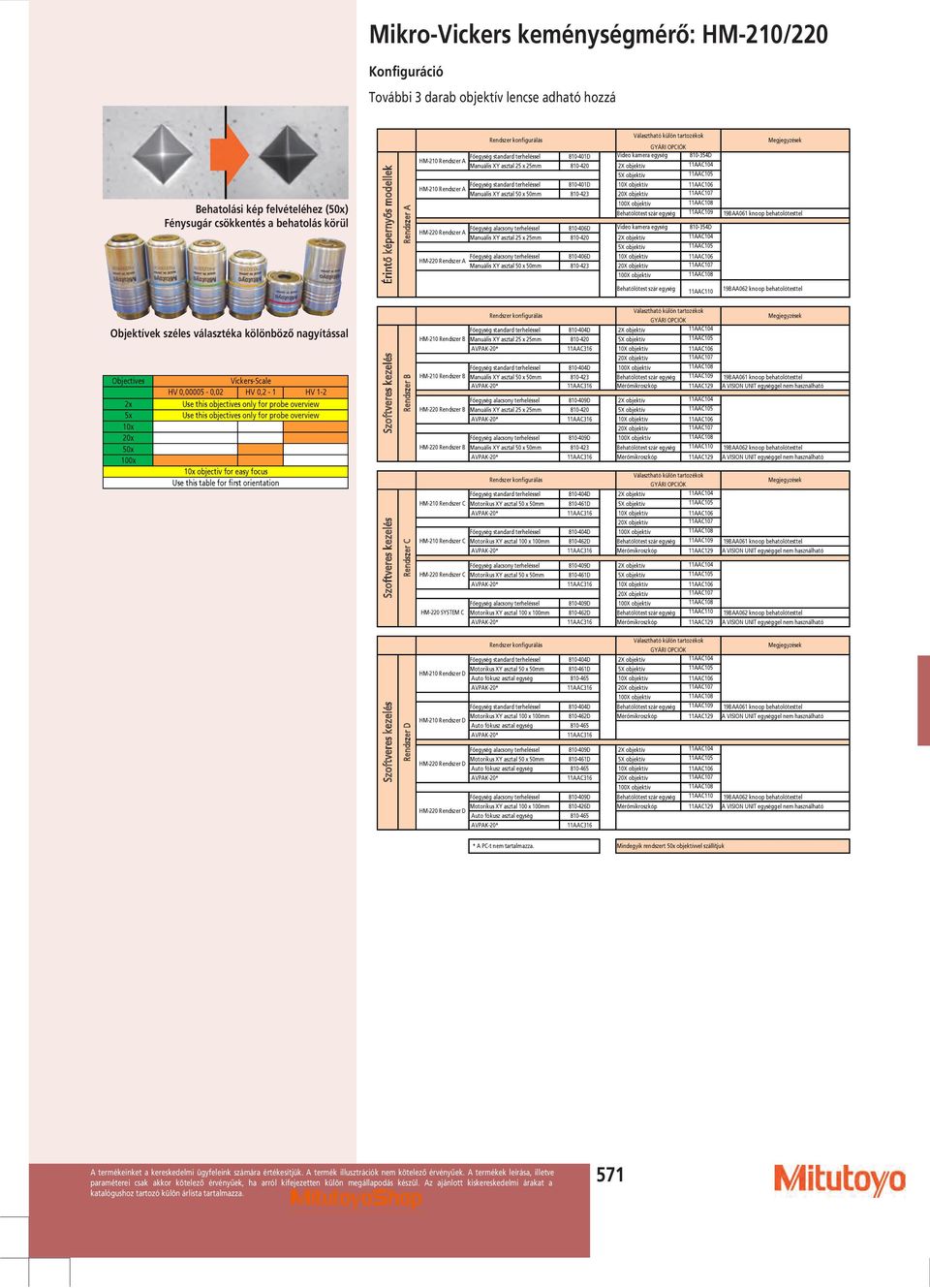

5 Mikro-Vickers keménységmérő: HM-21/22 Konfiguráció További 3 darab objektív lencse adható hozzá Behatolási kép felvételéhez (5x) Fénysugár csökkentés a behatolás körül Érintő képernyős modellek Rendszer A Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel 81-41D Video kamera egység D HM-21 Rendszer A Manuális XY asztal 25 x 25mm X objektív 11AAC14 5X objektív 11AAC15 Főegység standard terheléssel 81-41D 1X objektív 11AAC16 HM-21 Rendszer A Manuális XY asztal 5 x 5mm X objektív 11AAC17 1X objektív 11AAC18 Behatólótest szár egység 11AAC19 19BAA61 knoop behatolótesttel Főegység alacsony terheléssel 81-46D Video kamera egység D HM-22 Rendszer A Manuális XY asztal 25 x 25mm X objektív 11AAC14 5X objektív 11AAC15 Főegység alacsony terheléssel 81-46D 1X objektív 11AAC16 HM-22 Rendszer A Manuális XY asztal 5 x 5mm X objektív 11AAC17 1X objektív 11AAC18 Megjegyzések Behatólótest szár egység 11AAC11 19BAA62 knoop behatolótesttel Objektívek széles választéka kölönböző nagyítással Objectives 2x 5x 1x 2x 5x 1x Vickers-Scale HV,5 -,2 HV,2-1 HV 1-2 Use this objectives only for probe overview Use this objectives only for probe overview 1x objectiv for easy focus Use this table for first orientation Szoftveres kezelés Szoftveres kezelés Rendszer B Rendszer C Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Megjegyzések Főegység standard terheléssel 81-44D 2X objektív 11AAC14 HM-21 Rendszer B Manuális XY asztal 25 x 25mm X objektív 11AAC15 AVPAK-2* 11AAC316 1X objektív 11AAC16 2X objektív 11AAC17 Főegység standard terheléssel 81-44D 1X objektív 11AAC18 HM-21 Rendszer B Manuális XY asztal 5 x 5mm Behatólótest szár egység 11AAC19 19BAA61 knoop behatolótesttel AVPAK-2* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Főegység alacsony terheléssel 81-49D 2X objektív 11AAC14 HM-22 Rendszer B Manuális XY asztal 25 x 25mm X objektív 11AAC15 AVPAK-2* 11AAC316 1X objektív 11AAC16 2X objektív 11AAC17 Főegység alacsony terheléssel 81-49D 1X objektív 11AAC18 HM-22 Rendszer B Manuális XY asztal 5 x 5mm Behatólótest szár egység 11AAC11 19BAA62 knoop behatolótesttel AVPAK-2* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Megjegyzések Főegység standard terheléssel 81-44D 2X objektív 11AAC14 HM-21 Rendszer C Motorikus XY asztal 5 x 5mm D 5X objektív 11AAC15 AVPAK-2* 11AAC316 1X objektív 11AAC16 2X objektív 11AAC17 Főegység standard terheléssel 81-44D 1X objektív 11AAC18 HM-21 Rendszer C Motorikus XY asztal 1 x 1mm D Behatólótest szár egység 11AAC19 19BAA61 knoop behatolótesttel AVPAK-2* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Főegység alacsony terheléssel 81-49D 2X objektív 11AAC14 HM-22 Rendszer C Motorikus XY asztal 5 x 5mm D 5X objektív 11AAC15 AVPAK-2* 11AAC316 1X objektív 11AAC16 2X objektív 11AAC17 Főegység alacsony terheléssel 81-49D 1X objektív 11AAC18 HM-22 SYSTEM C Motorikus XY asztal 1 x 1mm D Behatólótest szár egység 11AAC11 19BAA62 knoop behatolótesttel AVPAK-2* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Szoftveres kezelés Rendszer D Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Megjegyzések Főegység standard terheléssel 81-44D 2X objektív 11AAC14 Motorikus XY asztal 5 x 5mm HM-21 Rendszer D D 5X objektív 11AAC15 Auto fókusz asztal egység X objektív 11AAC16 AVPAK-2* 11AAC316 2X objektív 11AAC17 1X objektív 11AAC18 Főegység standard terheléssel 81-44D Behatólótest szár egység 11AAC19 19BAA61 knoop behatolótesttel Motorikus XY asztal 1 x 1mm HM-21 Rendszer D D Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Auto fókusz asztal egység AVPAK-2* 11AAC316 Főegység alacsony terheléssel 81-49D 2X objektív 11AAC14 Motorikus XY asztal 5 x 5mm HM-22 Rendszer D D 5X objektív 11AAC15 Auto fókusz asztal egység X objektív 11AAC16 AVPAK-2* 11AAC316 2X objektív 11AAC17 1X objektív 11AAC18 Főegység alacsony terheléssel 81-49D Behatólótest szár egység 11AAC11 19BAA62 knoop behatolótesttel Motorikus XY asztal 1 x 1mm HM-22 Rendszer D D Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Auto fókusz asztal egység AVPAK-2* 11AAC316 * A PC-t nem tartalmazza. Mindegyik rendszert 5x objektívvel szállítjuk 571

6 Mikro-Vickers keménységmérő: HM-21/22 AVPAK-2 szoftver B,C és D rendszerekhez Grafikus nézet (tárolt kép) Minta megtekintésére és pozícionálási mintázat ellenőrzésére. A digitális nagyítás funkció növeli az ellenőrzés hatékonyságát. Funkciók Jegyzőkönyv nézet Egyedi fotók, képek, grafikonok, táblázatok, stb illeszthetők a jegyzőkönyvre. Összefűzés Egymás utáni képek összefűzése. Képernyábrák az ellenőrzéshez, a vizsgálati állapot és eredmények a megjelenítése változtatható. Szkennelés Automikus szkennelési mérés. Képek előállítása a tárgyasztalon található külső kontúrról, majd képek kombinálása. Navigációs funkciók Segíti a pozícionálási lépéseket (B-rendszer) Többszörös minta kezelése Mérőprogram támogatja a sorozatmérést. Mérés Különböző mérőprogramok futtatása Alkatrész manager Közös mérőprogramok futtatása azonos alakzatok esetén Minta készítés Az eszköz az egyenes vonalú, zig-zag, ill. betanított mintázatokat támogatja. Minta beillesztés Ez az eszköz támogatja a létrehozott vizsgálati minták beillesztését a koordináta-rendszerben. Beállíthatja a nullpontot, irányt stb. mielőtt a mintát létrehozza. 572

7 Vickers Keménységmérő HV-11/12 Specifikáció Terhelési mód Terheléstartási idő Optikai rendszer Motorikus s (választható) Végtelenre korrigált optikai rendszer LED megvilágítás Motorikus / Manuális Megvilágító egység Behatolótest / Objektív váltó Adatkimenet RS-232C, Digimatic, USB 2 interfész XY asztal [mm] Elmozdulás A + B : 5 x 5 mm Elmozdulás C + D: 1 x 1 mm Sorozat 81 A HM-11/12 jellemzői: Kézi vezérléstől a CNC vezérlésig 144 mm (5,7 inch) szines kijelző (A típus) könnyen kezelhető felhasználói felület A konfigurálás teljesen automatikus, ami jelentősen csökkenti a keménységmérésre fordítandó időt (B, C, D típusoknál) beleértve a mérést, elemzést és riportálást. A motorikus asztalmozgatásnak köszönhetően a mérésre fordítandó idő jelentősen csökken Elektromágneses vizsgálati erő szabályozás A LED megvilágító egység növeli a készülék éllettartamát és természetes szín megjelenítést kínál Micro Brinnel mérés 62,5Kg-ig az opcionális vizsgálati súly segítségével. Szabvány JIS B 7725, ISO Behatolási sebesség 6 µm/s, 15 µm/s választható Támogatott HV, HK, HB, KC vizsgálat Vickers skála HV-11A/11B/11C/11D HV 1; 2; 3; 5; 1; 2; 3 HV-12A/12B/12C/12D HV,3;,5; 1; 2,5; 5; 1; 2; 3 Objektív lencsék 2x, 5x, 1x, 2x, 5x, 1x Kérje keménységmérés témájú katalógusunkat! Manuális típus Szoftveres típus Főegység Vezérlő egység Terhelés XY - Asztal Szoftver Fókuszálás Kiválasztás Rendszer A Rendszer B Rendszer C Rendszer D HV-11 HV-12 HV-11 HV-12 HV-11 HV-12 HV-11 HV-12 Érintkező képernyős típus Szoftver vezérlés Szoftver vezérlés Szoftver vezérlés Standard Alacsony Standard Alacsony Standard Alacsony Standard Alacsony Manuális Manuális Motorikus Motorikus 5 x 5mm 5 x 5mm 5 x 5mm 5 x 5mm 1 x 1mm 1 x 1mm - AVPAK-2 AVPAK-2 AVPAK-2 Manuális Manuális Manuális Autó fókusz 573

8 Vickers Keménységmérő HV-11/12 Kézi vagy teljesen automatikus mérés Külön tartozék No. 19BAA277 19BAA279 11AAC697 11AAC698 11AAC699 11AAC7 19BAA63M PA Leírás Tartó ø1 mm-es keményfém golyóval Brinnel keménységméréshez Tartó ø2,5 mm-es keményfém golyóval Brinnel keménységméréshez Brinell súly 4,93 N Brinell súly 12,26 N Brinell súly 55,16 N Brinell súly 122,6 N Knoop behatolótest MPA bizonyítvánnyal Rendszer A HV-11A/HV-12A Jellemzők: 144 mm (5.7 inch) szines LCD kijelző 3 féle megjelenítési mód állítható be A mérőmikroszkóp lehetővé teszi az átló hossz vizuális mérését Pozícionálás egy kézi XY asztal segítségével System C HV-11C/HV-12C Jellemzők: Vezérlés az AVPAK-2 szoftver segítségével A LED megvilágítás fény intenzitását az apertura vagy az AVPAK-2 szoftver segítségével korrigálható Automatikus behatolás leolvasás Automatikus poziciónálás a motorikus XY asztal segítségével Manuális típus D videó rendszerrel System B HV-11B/HV-12B System D HV-11D/HV-12D Jellemzők: Vezérlés az AVPAK-2 szoftver segítségével A LED megvilágítás fény intenzitását az apertura vagy az AVPAK-2 szoftver segítségével korrigálható Pozícionálás a manuális XY asztallal Jellemzők: Vezérlés az AVPAK-2 szoftver segítségével A LED megvilágítás fény intenzitását az apertura vagy az AVPAK-2 szoftver segítségével korrigálható Automatikus fókuszálás Automatikus poziciónálás a motorikus XY asztal segítségével 574

9 Vickers Keménységmérő HV-11/12 Konfiguráció Két további objektív választható Érintőképernyős modellek Rendszer A Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel 81-44D Videó kamera egység D HV-11 Rendszer A Manuális XY asztal 5 x 5mm Objektív 2X 11AAC712 Objektív 5X 11AAC713 Objektív 2X 11AAC714 Objecktív 5X 11AAC715 Főegység alacsony terheléssel D Videó kamera egység D HV-12 Rendszer A Manuális XY asztal 5 x 5mm Objektív 2X 11AAC712 Objektív 5X 11AAC713 Objektív 2X 11AAC714 Objecktív 5X 11AAC715 Megjegyzés Szoftveres kezelés Rendszer B HV-11 Rendszer B HV-12 Rendszer B Rendszer konfigurálás Választható külön tartozékok GYÁRI OPCIÓK Megjegyzés Főegység standard terheléssel D Mérőmikroszkóp 11AAC718 A Vision Unit egységgel nem használható Manuális XY asztal 5 x 5mm Objektív 2X 11AAC712 AVPAK-2* 11AAC666 Objektív 5X 11AAC713 Objektív 2X 11AAC714 Objecktív 5X 11AAC715 Főegység alacsony terheléssel D Mérőmikroszkóp 11AAC718 A Vision Unit egységgel nem használható Manuális XY asztal 5 x 5mm Objektív 2X 11AAC712 AVPAK-2* 11AAC666 Objektív 5X 11AAC713 Objektív 2X 11AAC714 Objecktív 5X 11AAC715 Szoftveres kezelés Szoftveres kezelés Rendszer C Rendszer D Főegység standard terheléssel D Mérőmikroszkóp 11AAC718 A Vision Unit egységgel nem használható HV-11 SYSTEM C Motorikus XY asztal 5 x 5mm Objektív 2X 11AAC712 AVPAK-2* 11AAC666 Objektív 5X 11AAC713 Objektív 2X 11AAC714 Főegység standard terheléssel D Objecktív 5X 11AAC715 HV-11 SYSTEM C Motorikus XY asztal 1 x 1mm D AVPAK-2* 11AAC666 HV-12 SYSTEM C HV-12 SYSTEM C HV-11 SYSTEM D HV-11 SYSTEM D HV-12 SYSTEM D HV-12 SYSTEM D Rendszer konfigurálás Főegység alacsony terheléssel D Mérőmikroszkóp 11AAC718 A Vision Unit egységgel nem használható Motorikus XY asztal 5 x 5mm D Objektív 2X 11AAC712 AVPAK-2* 11AAC666 Objektív 5X 11AAC713 Objektív 2X 11AAC714 Főegység alacsony terheléssel D Objecktív 5X 11AAC715 Motorikus XY asztal 1 x 1mm D AVPAK-2* 11AAC666 Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel D Video kamera egység D Motorikus XY asztal 5 x 5mm D Objektív 2X 11AAC712 Auto fókusz asztal egység Objektív 5X 11AAC713 AVPAK-2* 11AAC666 Objektív 2X 11AAC714 Objecktív 5X 11AAC715 Főegység standard terheléssel D Objektív 1X 11AAC716 Motorikus XY asztal 1 x 1mm D Mérőmikroszkóp 11AAC718 A Vision Unit egységgel nem használható Auto fókusz asztal egység AVPAK-2* 11AAC666 Főegység alacsony terheléssel D Video kamera egység D Motorikus XY asztal 5 x 5mm D Objektív 2X 11AAC712 Auto fókusz asztal egység Objektív 5X 11AAC713 AVPAK-2* 11AAC666 Objektív 2X 11AAC714 Objecktív 5X 11AAC715 Főegység alacsony terheléssel D Objektív 1X 11AAC716 Motorikus XY asztal 1 x 1mm D Mérőmikroszkóp 11AAC178 A Vision Unit egységgel nem használható Auto fókusz asztal egység AVPAK-2* 11AAC666 Választható külön tartozékok GYÁRI OPCIÓK Megjegyzés Megjegyzés * A PC-t nem tartalmazza. Mindegyik rendszernél: A 1X-es objektív alap tartozék 575

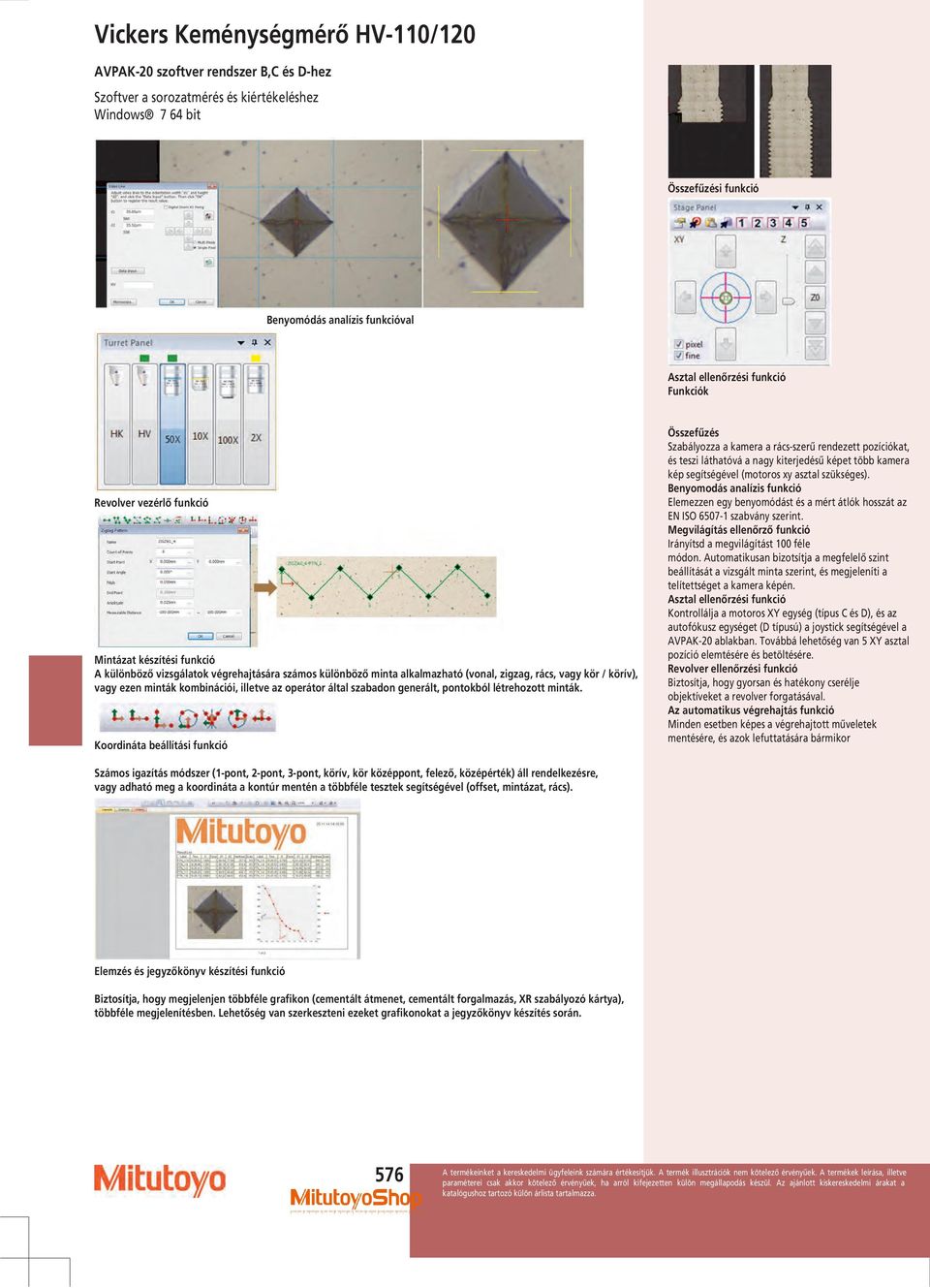

10 Vickers Keménységmérő HV-11/12 AVPAK-2 szoftver rendszer B,C és D-hez Szoftver a sorozatmérés és kiértékeléshez Windows 7 64 bit Összefűzési funkció Benyomódás analízis funkcióval Asztal ellenőrzési funkció Funkciók Revolver vezérlő funkció Mintázat készítési funkció A különböző vizsgálatok végrehajtására számos különböző minta alkalmazható (vonal, zigzag, rács, vagy kör / körív), vagy ezen minták kombinációi, illetve az operátor által szabadon generált, pontokból létrehozott minták. Koordináta beállítási funkció Összefűzés Szabályozza a kamera a rács-szerű rendezett pozíciókat, és teszi láthatóvá a nagy kiterjedésű képet több kamera kép segítségével (motoros xy asztal szükséges). Benyomodás analízis funkció Elemezzen egy benyomódást és a mért átlók hosszát az EN ISO szabvány szerint. Megvilágítás ellenőrző funkció Irányítsd a megvilágítást 1 féle módon. Automatikusan bizotsítja a megfelelő szint beállítását a vizsgált minta szerint, és megjeleníti a telítettséget a kamera képén. Asztal ellenőrzési funkció Kontrollálja a motoros XY egység (típus C és D), és az autofókusz egységet (D típusú) a joystick segítségével a AVPAK-2 ablakban. Továbbá lehetőség van 5 XY asztal pozíció elemtésére és betöltésére. Revolver ellenőrzési funkció Biztosítja, hogy gyorsan és hatékony cserélje objektíveket a revolver forgatásával. Az automatikus végrehajtás funkció Minden esetben képes a végrehajtott műveletek mentésére, és azok lefuttatására bármikor Számos igazítás módszer (1-pont, 2-pont, 3-pont, körív, kör középpont, felező, középérték) áll rendelkezésre, vagy adható meg a koordináta a kontúr mentén a többféle tesztek segítségével (offset, mintázat, rács). Elemzés és jegyzőkönyv készítési funkció Biztosítja, hogy megjelenjen többféle grafikon (cementált átmenet, cementált forgalmazás, XR szabályozó kártya), többféle megjelenítésben. Lehetőség van szerkeszteni ezeket grafikonokat a jegyzőkönyv készítés során. 576

11 Rockwell HR-1/2/3/4 Specifikáció Szabvány JIS B 7726, ISO (ASTM E18)* Magasság Max. 18mm (burkolattal együtt 1) mm Tapintó mélység Max. 165mm (a tengely középpontjától) Funkciók HR-32MS, HR-43MR, HR-43MS : GO/NOK, Offszet, Skálakonverzió Tápegység AC1-24V, 1,2A (HR-11MR : nem igényel táplálást) Alaptartozékok Gyémánt behatolótest R- és R/Shez, Acél golyó 1/16"/1,587mm, Sík ülék, Nagy V-ülék, Keménység etalon, AC adapter, Burkolat, Szintező. Külön tartozék No. Leírás 56AAK286B Brinell súlykészlet HR-11MR, 21MR 62.5, 125, AAK287B Brinell súlykészlet HR-32MS 31.25, 62.5, 125, AAK288B Brinell súlykészlet HR-43MR 62.5, 125, AAK289B Brinell súlykészlet HR-43MS 31.25, 62.5, 125, Körasztal Ø18 mm Körasztal Ø25 mm 19BAA161D Mikroszkóp 2X PC tartozékok (kivéve HR-11, HR-21) D Digimatic Mini-Processor 6ADV38E Jelkábel USB (2 m) Jelkábel 1m Adatkábel 2m Ülékek 81-3 Pont ülék (gyémánt bevonat Super- Rockwell-hez) Vari-reszt V-ülék hossza 4 mm, nyitás 5 mm, Asztal finomállítással Jominy teszthez Jack reszt 81-4 V-ülék Ø4 mm, Pont ülék (Ø12 mm) V-ülék Ø4 mm, nyitás 8 mm, Pont ülék (Ø5,5 mm) V-ülék Ø1, Konzolos asztal Behatolótestek és etalonok a Keménységetalonok fejezetben Szkennelje be a QR kódot mobil eszközével és nézze meg termékvideónkat a YouTube-on. Sorozat különböző, gazdaságos kivitelű Rockwell keménységmérő készülék igen hatékony segítőtárs a mindennapi mérésekhez. A Rockwell HR-1/2/3/4 keménységmérők jellemzői: Továbbfejlesztett kialakításának köszönhetően pontos mdb pozícionálhatóság. Csak egy sík felületű asztal szükséges a beüzemeléshez. Egyszerű kezelhetőség: analóg típusok (HR-11MR, HR-21MR). HR-11MR környezetbarát kivitel, nem igényel áramellátást. digitális típus (HR-43MR és HR-43MS), automata fékkel & automata terheléssel az egyszerű kezelhetőség érdekében. digitális típusok (HR-32MS, HR-43MR és HR-43MS) digimatic adatkimenettel, Digimatic Miniprocessor (DP1-VR) a nyomtatáshoz, Input tools (USB-ITN-E) a PC-hez való csatlakoztatáshoz és adatátvitelhez. Brinell keménységhez a következő külön tartozék szükséges: Brinell behatolótest, súlykészlet és mérőmikroszkóp. HR-11MR Rockwell keménységmérő berendezés Energiatakarékos, környezetbarát kivitel Manuális kezelés, súlycseréléssel HR-21MR Rockwell keménységmérő berendezés Manuális súlycsere (teljes terhelés megválasztással) előterhelés kezeléssel. Motorikus hajtásvezérlés terheléskor. HR-11MR és HR-21MR Modell HR-11MR HR21MR HR-32MS HR-43MR HR-43MS No D D* D* D* Keménységmérés Rockwell Rockwell Super-Rockwell Rockwell Szuper-Rockwell Kijelző Analóg Analóg Digitális Digitális Digitális Kijelző egység,5 HR,5 HR inkrementum inkrementum,1 HR kijelző,1 HR display,1 HR kijelző Előterhelés Automatikus mérőóra előbeállítás Automatikus mérőóra beállítás Terhelés navigációs kijelző Automatikus markolat fék Automatikus markolatfék Előterhelés beállítás - - Órás kapcsoló - Órás kapcsoló Terhelőerő választás Súlycsere Súly csere Súlycsere Órás kapcsoló Órás kapcsoló Terhelőerő választás Manuális Fél-automata Fél-automata Automatikus Atomatikus Adatkimenet - - Digimatic Digimatic (SPC), Digimatic (SPC), (SPC), RS-232C RS-232C RS-232C Méret (Sz x Ma x Mé) mm 296 x 512 x x 512 x x 516 x x 516 x x 516 x 78 Tömeg kg

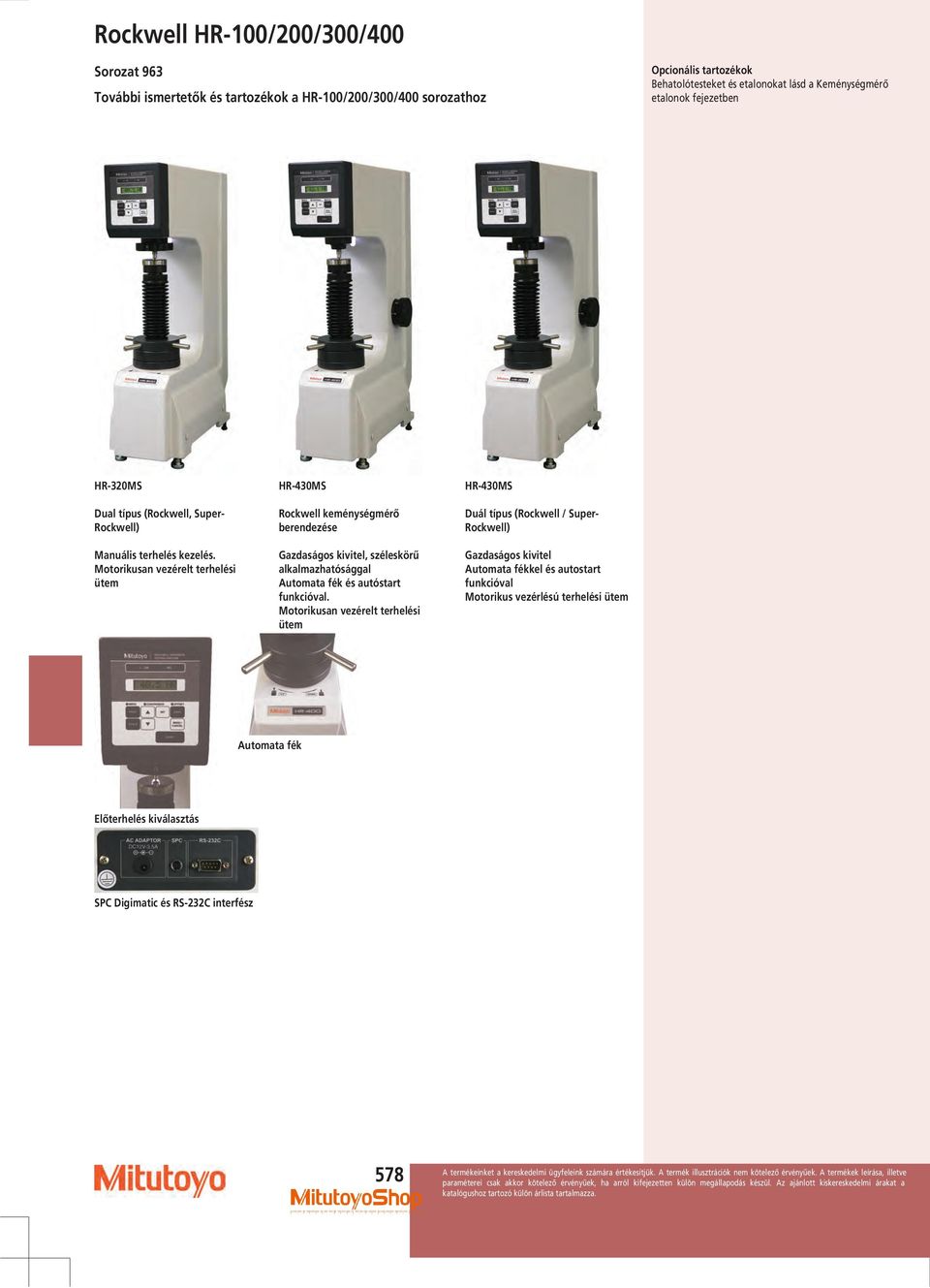

12 Rockwell HR-1/2/3/4 Sorozat 963 További ismertetők és tartozékok a HR-1/2/3/4 sorozathoz Opcionális tartozékok Behatolótesteket és etalonokat lásd a Keménységmérő etalonok fejezetben HR-32MS Dual típus (Rockwell, Super- Rockwell) Manuális terhelés kezelés. Motorikusan vezérelt terhelési ütem HR-43MS Rockwell keménységmérő berendezése Gazdaságos kivitel, széleskörű alkalmazhatósággal Automata fék és autóstart funkcióval. Motorikusan vezérelt terhelési ütem HR-43MS Duál típus (Rockwell / Super- Rockwell) Gazdaságos kivitel Automata fékkel és autostart funkcióval Motorikus vezérlésú terhelési ütem Automata fék Előterhelés kiválasztás SPC Digimatic és RS-232C interfész 578

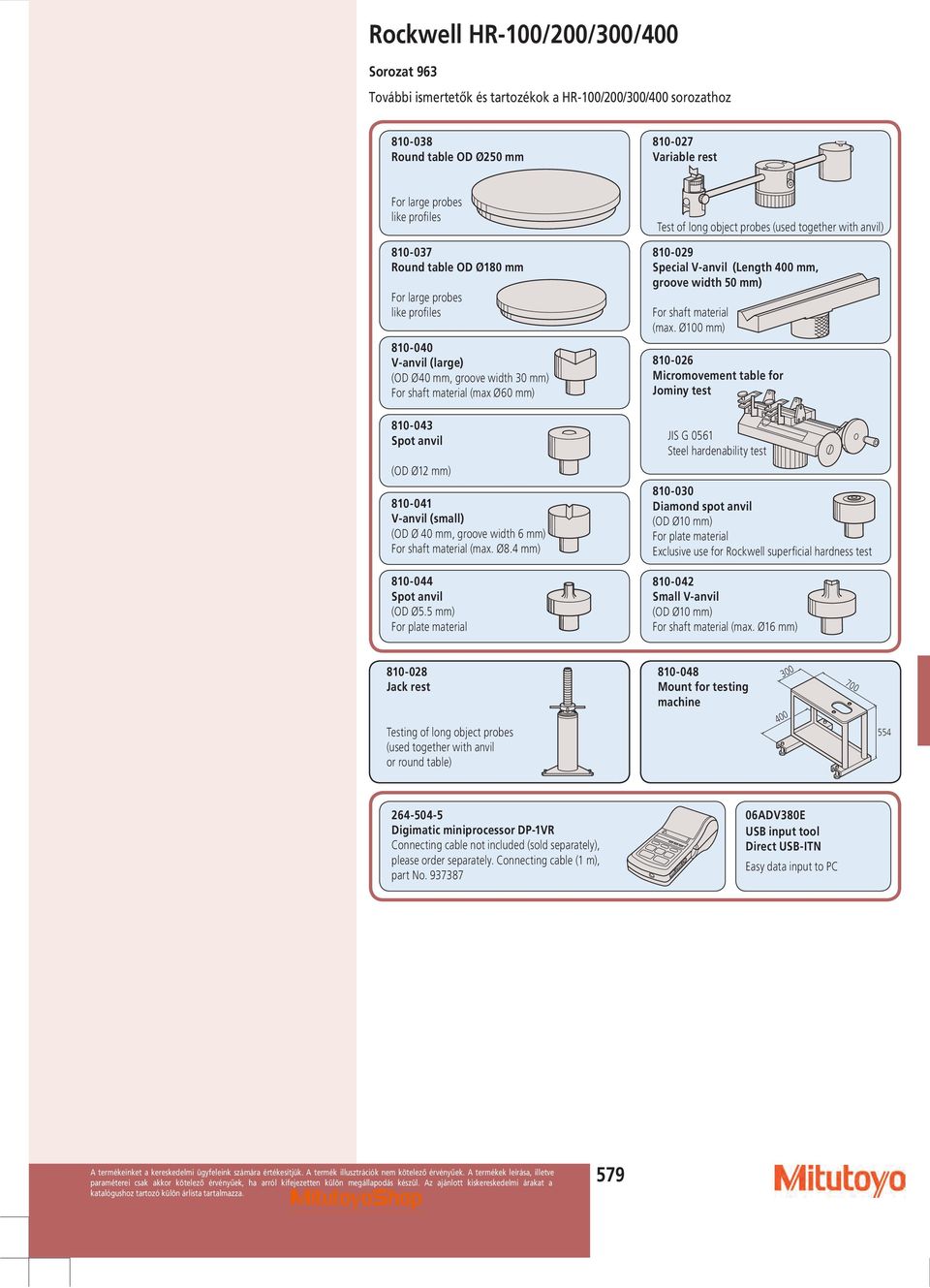

13 Rockwell HR-1/2/3/4 Sorozat 963 További ismertetők és tartozékok a HR-1/2/3/4 sorozathoz Round table OD Ø25 mm Variable rest For large probes like profi les Round table OD Ø18 mm For large probes like profi les 81-4 V-anvil (large) (OD Ø4 mm, groove width 3 mm) For shaft material (max Ø6 mm) Spot anvil (OD Ø12 mm) V-anvil (small) (OD Ø 4 mm, groove width 6 mm) For shaft material (max. Ø8.4 mm) Spot anvil (OD Ø5.5 mm) For plate material Test of long object probes (used together with anvil) Special V-anvil (Length 4 mm, groove width 5 mm) For shaft material (max. Ø1 mm) Micromovement table for Jominy test JIS G 561 Steel hardenability test 81-3 Diamond spot anvil (OD Ø1 mm) For plate material Exclusive use for Rockwell superfi cial hardness test Small V-anvil (OD Ø1 mm) For shaft material (max. Ø16 mm) Jack rest Testing of long object probes (used together with anvil or round table) Mount for testing machine Digimatic miniprocessor DP-1VR Connecting cable not included (sold separately), please order separately. Connecting cable (1 m), part No ADV38E USB input tool Direct USB-ITN Easy data input to PC 579

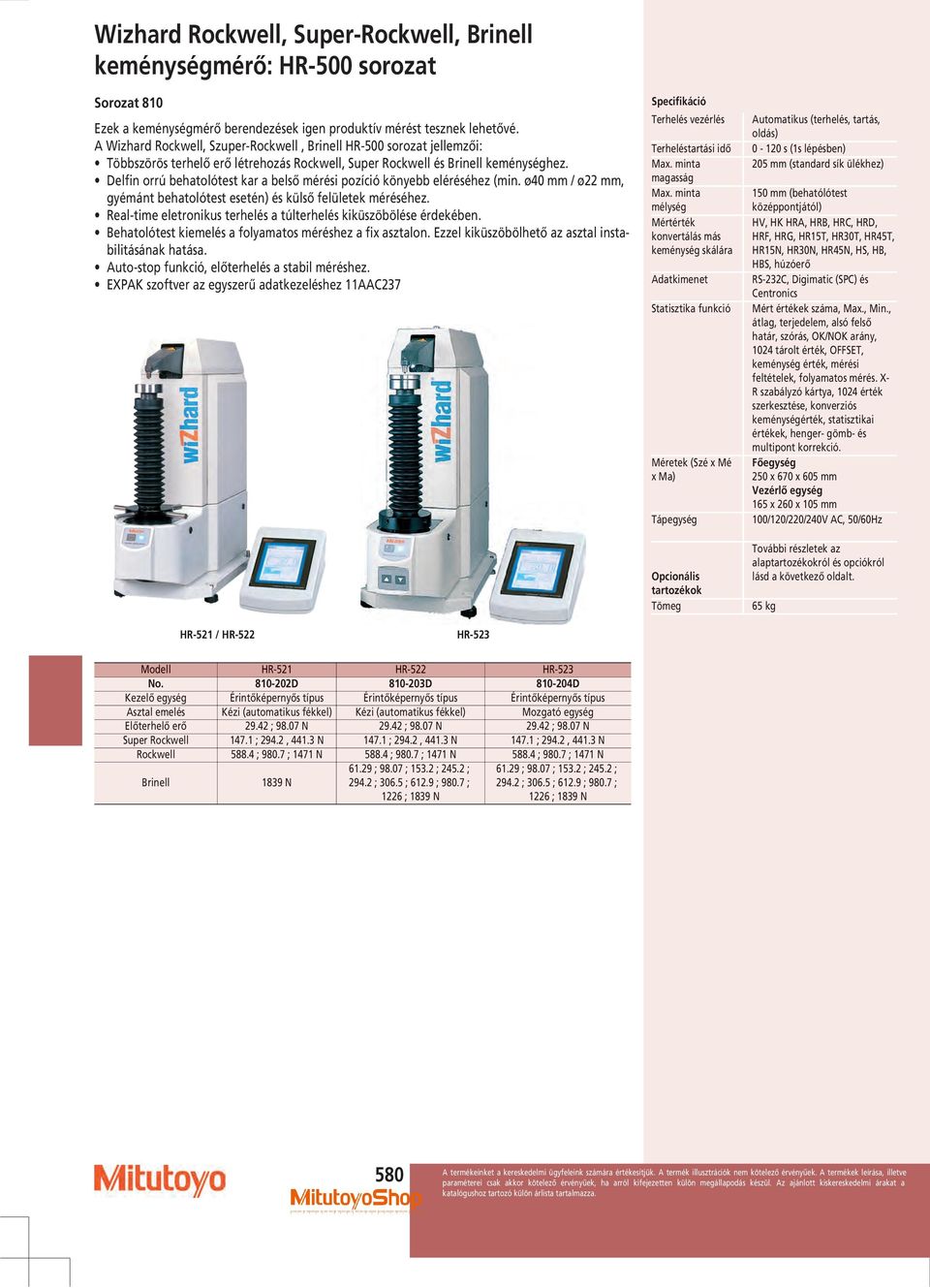

14 Wizhard Rockwell, Super-Rockwell, Brinell keménységmérő: HR-5 sorozat Sorozat 81 Ezek a keménységmérő berendezések igen produktív mérést tesznek lehetővé. A Wizhard Rockwell, Szuper-Rockwell, Brinell HR-5 sorozat jellemzői: Többszörös terhelő erő létrehozás Rockwell, Super Rockwell és Brinell keménységhez. Delfin orrú behatolótest kar a belső mérési pozíció könyebb eléréséhez (min. ø4 mm / ø22 mm, gyémánt behatolótest esetén) és külső felületek méréséhez. Real-time eletronikus terhelés a túlterhelés kiküszöbölése érdekében. Behatolótest kiemelés a folyamatos méréshez a fix asztalon. Ezzel kiküszöbölhető az asztal instabilitásának hatása. Auto-stop funkció, előterhelés a stabil méréshez. EXPAK szoftver az egyszerű adatkezeléshez 11AAC237 Specifikáció Terhelés vezérlés Terheléstartási idő Max. minta magasság Max. minta mélység Mértérték konvertálás más keménység skálára Adatkimenet Statisztika funkció Méretek (Szé x Mé x Ma) Tápegység Opcionális tartozékok Tömeg Automatikus (terhelés, tartás, oldás) - 12 s (1s lépésben) 25 mm (standard sík ülékhez) 15 mm (behatólótest középpontjától) HV, HK HRA, HRB, HRC, HRD, HRF, HRG, HR15T, HR3T, HR45T, HR15N, HR3N, HR45N, HS, HB, HBS, húzóerő RS-232C, Digimatic (SPC) és Centronics Mért értékek száma, Max., Min., átlag, terjedelem, alsó felső határ, szórás, OK/NOK arány, 124 tárolt érték, OFFSET, keménység érték, mérési feltételek, folyamatos mérés. X- R szabályzó kártya, 124 érték szerkesztése, konverziós keménységérték, statisztikai értékek, henger- gömb- és multipont korrekció. Főegység 25 x 67 x 65 mm Vezérlő egység 165 x 26 x 15 mm 1/12/22/24V AC, 5/6Hz További részletek az alaptartozékokról és opciókról lásd a következő oldalt. 65 kg HR-521 / HR-522 HR-523 Modell HR-521 HR-522 HR-523 No D 81-23D 81-24D Kezelő egység Érintőképernyős típus Érintőképernyős típus Érintőképernyős típus Asztal emelés Kézi (automatikus fékkel) Kézi (automatikus fékkel) Mozgató egység Előterhelő erő ; 98.7 N ; 98.7 N ; 98.7 N Super Rockwell ; 294.2, N ; 294.2, N ; 294.2, N Rockwell ; 98.7 ; 1471 N ; 98.7 ; 1471 N ; 98.7 ; 1471 N Brinell 1839 N ; 98.7 ; ; ; ; 36.5 ; ; 98.7 ; 1226 ; 1839 N ; 98.7 ; ; ; ; 36.5 ; ; 98.7 ; 1226 ; 1839 N 58

15 Wizhard Rockwell, Super-Rockwell, Brinell keménységmérő: HR-5 sorozat Alaptartozékok No. Leírás Síkasztal Ø64 mm 81-4 V-ülék Ø4 mm, 12 19BAA517 Porvédő takaró A keménységetalon, gyémánt behatolótest, acélgolyó alap tartozék Külön tartozék No. Leírás 11AAC237 EXPAK adatgyűjtő program Rögzített mikroszkóp Brinell méréshez 19BAA161D Mikroszkóp 2X 19BAA318D Microscope 4X 19BAA319D Microscope 1X Behatolótest 19BAA292M PA Gyémánt behatolótest (min. furat: ø22 mm) 19BAA72M PA Gyémánt behatolótest (MPA bizonyítvánnyal) PC tartozékok D Digimatic Mini-Processor Ülékek Körasztal Ø18 mm Körasztal Ø25 mm V-ülék Ø4 mm, nyitás 8 mm, V-ülék Ø1, V-ülék hossza 4 mm, nyitás 5 mm, Pont ülék (gyémánt bevonat Super- Rockwell-hez) Pont ülék (Ø12 mm) Pont ülék (Ø5,5 mm) Brinell keménységméréshez további tartozékok állnak rendelkezésre. Lásd a termék saját prospektusát. Behatoló testekhez és keménység etalonokhoz lásd a Keménység etalonok fejezetet. Sorozat 81 Kiegészítő termékleírás és tartozékok a HR-5 sorozathoz Funkció: vezérlő egység Érintő képernyős kivitel LCD érintőképernyős grafikus kijelző. Terhelés kiválasztása keménységskála alapján. Többnyelvű menü: Angol, Német, Francia, Spanyol, Olasz és Japán. Henger- és görbefelület kompenzálás. Adateltolás. Skála konverzió. Statisztikai adatfeldolgozás, max 124 adatmemória. Mértérték szerkesztés. OK/±NOK minősítés. Statisztkai elemzés, hisztogram és X-R kártya. Expak szoftver 11AAC237. Különböző alakú minták mérhetők az egyenszilárd mérőkar segítségével Delfin orrú behatolótest tartó kar Kérje keménységmérés témájú katalógusunkat! 581

16 Ütés elven alapuló keménységmérés: HARDMATIC HH-411 Sorozat 81 A "HARDMATIC HH 411 hordozható keménységmérő fémes anyagok mérésére alkalmas. Jellemzői: A visszapattanás elvén működik. (ASTM A 956 szabvány szerint). Közvetlenül meghatározott mutatószám az L (Leeb-érték), amely átszámítható egyéb skálákra is. A kijelző egység automatikusan mutatja a beállított tűrés alapján az OK/NOK állapotot. Memóriája 18 mért érték tárolása képes, beesési szög kompenzálás automatikus Expak szoftver az egyszerű adatkezeléshez Specifikáció Ütközésmérő Funkciók Tápegység Adatkimenet Behatolótest keményfém golyóval, D típus (ASTM A 956) Automatikus szög kompenzálás, offszet, OK/NOK minősítés, skálák közötti koverzió, adat tárolás (18 adat), statisztika számítás (átlag, max., min., szórás), auto kikapcsolás, behatolás számláló LR6 elem (2db) vagy AC adapter (opcionális) RS-232C, SPC Példa alkalmazásra Modell HH-411 No Pontosság ±12 HL (8 HL +/- 1,5%) Konverziós tartomány/ lépés Vickers HV / 1 HV Brinell HB / 1 HB Rockwell C 19,3-68,2 HRC /,1 HRC Rockwell B 13,5-11,7 HRB /,1 HRB Shore 13,2-99,3 HS /,1 HS Szakítószilárdság MPa / 1 MPa Minta vastagság Minta tömeg Méretek Mérő- és kijelző egység Kijelző egység Felbontás Tömeg Min. 5 mm 5 kg vagy nagyobb ø28 x 175 mm / 7 x 11 x 35 mm 7-szegmenses LCD HL 32 g Alaptartozékok No. Leírás 19BAA457 keményfém golyó behatolótest 19BAA451 Támasztó gyűrű Ø 14 mm HH-411-hez Kijelző egység 19BAA452 Támasztó gyűrű Ø 14 mm HH-411-hez 19BAA46 Érzékelő kábel HH-411-hez 19BAA258 Tisztító kefe 19BAA265 Keménységmérő etalon Külön tartozék No. Leírás 19BAA458 Behatolótest DL típushoz 6AEG32D AC Adapter 9V, 5mA 11AAC238 EXPAK adatfeldolgozó Behatolótestek UD-412 érzékelő HH-411-hez UD-413 érzékelő HH-411-hez UD-414 érzékelő HH-411-hez Keménység etalonok (minden etalon átmérő: 115 mm, vastagság: 33 mm, tömeg: 3.7 kg) 19BAA243 Keménység etalon 88 HLD (Ø115 mm, t 33 mm, 3,7 kg) 19BAA244 Keménység etalon 83 HLD (Ø115 mm, t 33 mm, 3,7 kg) 19BAA245 Keménység etalon 73 HLD (Ø115 mm, t 33 mm, 3,7 kg) PC tartozékok D Digimatic Mini-Processor Jelkábel 1m 19BAA263 RS-232C cable Támasztó gyűrűk 19BAA248 Hengeres támasztó gyűrű (R1-2 mm): D/DC típus 19BAA249 Üreges henger támasztó gyűrű (R14-2 mm): D/DC típus 19BAA25 Gömb támasztó gyűrű (R mm): D/DC típus 19BAA251 Üreges gömb támasztó gyűrű (R mm): D/DC típus UD-412 érzékelő HLDC Hengeres felületek belső falának méréséhez. Könnyű pozícionálás a hengeres felületekre. UD-413 érzékelő HLD+15 Fogaskerék fogak, hegesztett sarokfelületek méréséhez UD-414 érzékelő HLDL Fogaskerék fogai, hegesztett sarkok stb. mérésére Kérje keménységmérés témájú katalógusunkat! 582

17 Specifikáció Digitális modellek Analóg modellek Data/hold Zero-setting Tűrésezés Funkciózár Adatkimenet Csúcs rögzítő kar Digitális és analóg Durometer: HARDMATIC HH-3 Sorozat 811 Kompakt digitalis/analog kivitelű Durometer gumi es műanyag kemenysegmerő keszulek jellemzői: Digitalis/oras Durometer a kovetkező anyagokhoz: natur gumi, neopren, polyeszter, PVC, bőr, thiokol, nitrid gumi, wax, vinyl, celluloz acetat, uveg polystyren, stb. Kompakt kivitel Shore kemenyseg "A" es "D". HH-329; HH-331; HH-333; HH-335 Modell HH-329 HH-331 HH-333 HH-335 No Kijelző rendszer Órás Órás Órás Órás Csőr geomatria E típus Típus A Típus D Típus A behatolótest b ø 5 mm ø 1,25 mm ø 1,25 mm ø 1,25 mm behatolótest d - ø,79 mm - ø,79 mm behatolótest r - - R,1 mm - θ nyomóláb a ø 5,4 mm ø3mm ø 3 mm ø 3 mm myomóláb f 44 x18 mm ø 18 mm ø 18 mm 44 x 18 mm Keménység HE HA HD HA behatolótest kiemelkedés 2,5 mm 2,5 mm 2,5 mm 2,5 mm Rugóerő WE, WA, WD WE=55+75 HE [mn] WA=55+75HA [mn] WD=444,5HD [mn] WA=55+75HA [mn] Méretek (Szé x Mé x Ma) 144 x 56 x 33,5 186 x 56 x 34,5 186 x 56 x 34,5 144 x 56 x 33,5 Tömeg,3 kg,32 kg,32 kg,3 kg HH-337; HH-335-1; HH Modell HH-337 HH HH No Kijelző rendszer Órás Órás Órás Csőr geomatria Típus D Típus A Típus D behatolótest b ø 1,25 mm ø 1,25 mm ø 1,25 mm behatolótest d - ø,79 mm ø,79 mm behatolótest r R,1 mm - R,1 mm θ nyomóláb a ø 3 mm ø 3 mm ø 3 mm myomóláb f 44 x 18 mm ø 18 mm ø 18 mm Keménység HD HA HD behatolótest kiemelkedés 2,5 mm 2,5 mm 2,5 mm Rugóerő WE, WA, WD WD=444,5HD [mn] WA=55+75HA [mn] WD=444,5HD [mn] Méretek (Szé x Mé x Ma) 144 x 56 x 33,5 144 x 56 x 33,5 144 x 56 x 33,5 Tömeg,3 kg,27 kg,27 kg

18 Digitális és analóg Durometer: HARDMATIC HH-3 A képeken a téglalap alakú és a hengeres érzékelők szerepelnek. Kérjük, olvassa el az érzékelők f méreteit a táblázatban a megfelelő érzékelő kiválasztásához. A megfelelő hosszú vagy rövid típus kiválasztása érdekében, lásd a méreteket a táblázat (HxSzxM) oszlopában Érzékelő geomteria ábrák 64AAA

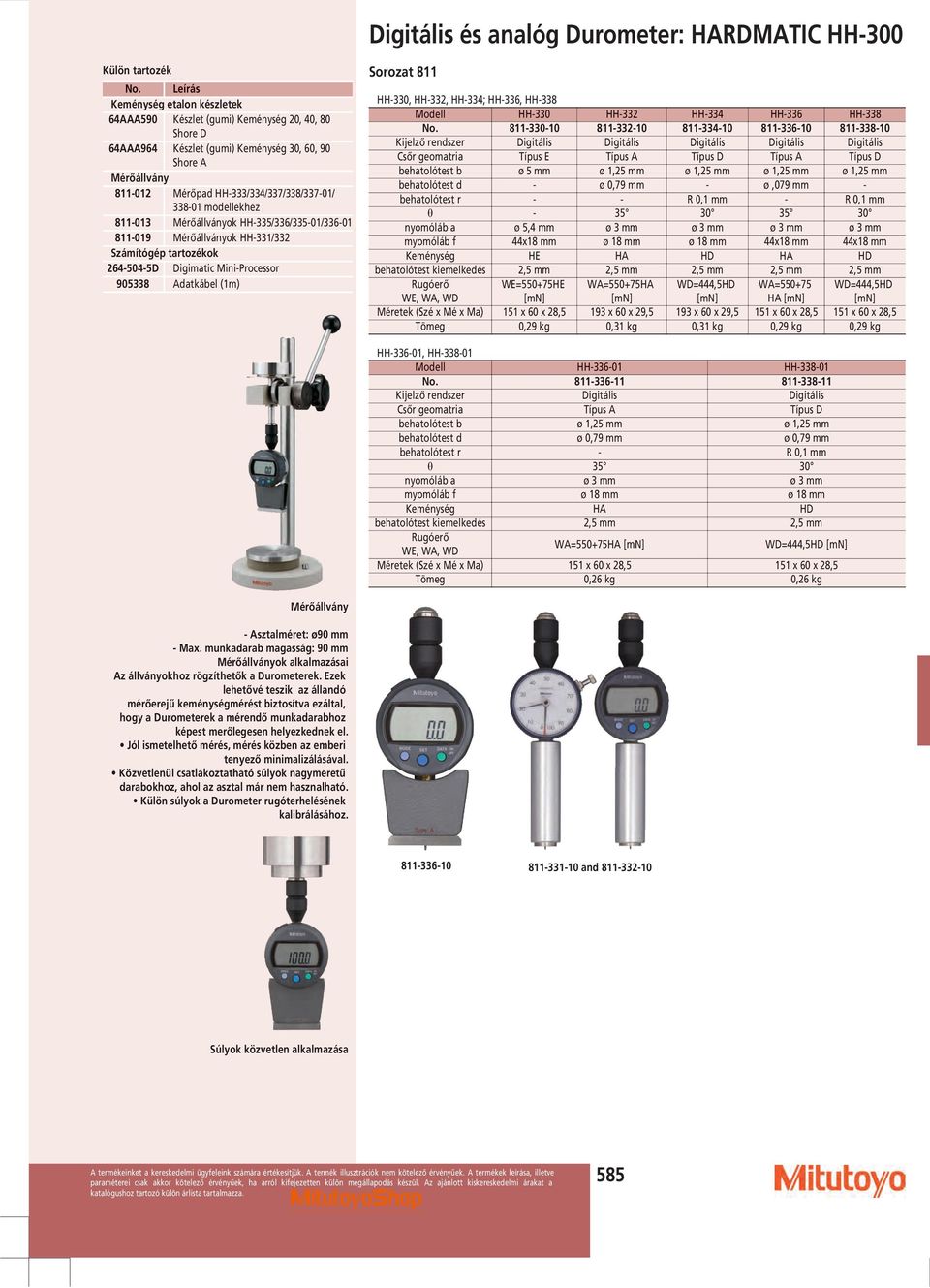

19 Digitális és analóg Durometer: HARDMATIC HH-3 Külön tartozék No. Leírás Keménység etalon készletek 64AAA59 Készlet (gumi) Keménység 2, 4, 8 Shore D 64AAA964 Készlet (gumi) Keménység 3, 6, 9 Shore A Mérőállvány Mérőpad HH-333/334/337/338/337-1/ modellekhez Mérőállványok HH-335/336/335-1/ Mérőállványok HH-331/332 Számítógép tartozékok D Digimatic Mini-Processor Adatkábel (1m) Sorozat 811 HH-33, HH-332, HH-334; HH-336, HH-338 Modell HH-33 HH-332 HH-334 HH-336 HH-338 No Kijelző rendszer Digitális Digitális Digitális Digitális Digitális Csőr geomatria Típus E Típus A Típus D Típus A Típus D behatolótest b ø 5 mm ø 1,25 mm ø 1,25 mm ø 1,25 mm ø 1,25 mm behatolótest d - ø,79 mm - ø,79 mm - behatolótest r - - R,1 mm - R,1 mm θ nyomóláb a ø 5,4 mm ø 3 mm ø 3 mm ø 3 mm ø 3 mm myomóláb f 44x18 mm ø 18 mm ø 18 mm 44x18 mm 44x18 mm Keménység HE HA HD HA HD behatolótest kiemelkedés 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm Rugóerő WE, WA, WD WE=55+75HE [mn] WA=55+75HA [mn] WD=444,5HD [mn] WA=55+75 HA [mn] WD=444,5HD [mn] Méretek (Szé x Mé x Ma) 151 x 6 x 28,5 193 x 6 x 29,5 193 x 6 x 29,5 151 x 6 x 28,5 151 x 6 x 28,5 Tömeg,29 kg,31 kg,31 kg,29 kg,29 kg HH-336-1, HH Modell HH HH No Kijelző rendszer Digitális Digitális Csőr geomatria Típus A Típus D behatolótest b ø 1,25 mm ø 1,25 mm behatolótest d ø,79 mm ø,79 mm behatolótest r - R,1 mm θ 35 3 nyomóláb a ø 3 mm ø 3 mm myomóláb f ø 18 mm ø 18 mm Keménység HA HD behatolótest kiemelkedés 2,5 mm 2,5 mm Rugóerő WE, WA, WD WA=55+75HA [mn] WD=444,5HD [mn] Méretek (Szé x Mé x Ma) 151 x 6 x 28,5 151 x 6 x 28,5 Tömeg,26 kg,26 kg Mérőállvány - Asztalméret: ø9 mm - Max. munkadarab magasság: 9 mm Mérőállványok alkalmazásai Az állványokhoz rögzíthetők a Durometerek. Ezek lehetővé teszik az állandó mérőerejű keménységmérést biztosítva ezáltal, hogy a Durometerek a mérendő munkadarabhoz képest merőlegesen helyezkednek el. Jól ismetelhető mérés, mérés közben az emberi tenyező minimalizálásával. Közvetlenül csatlakoztatható súlyok nagymeretű darabokhoz, ahol az asztal már nem hasznalható. Külön súlyok a Durometer rugóterhelésének kalibrálásához and Súlyok közvetlen alkalmazása 585

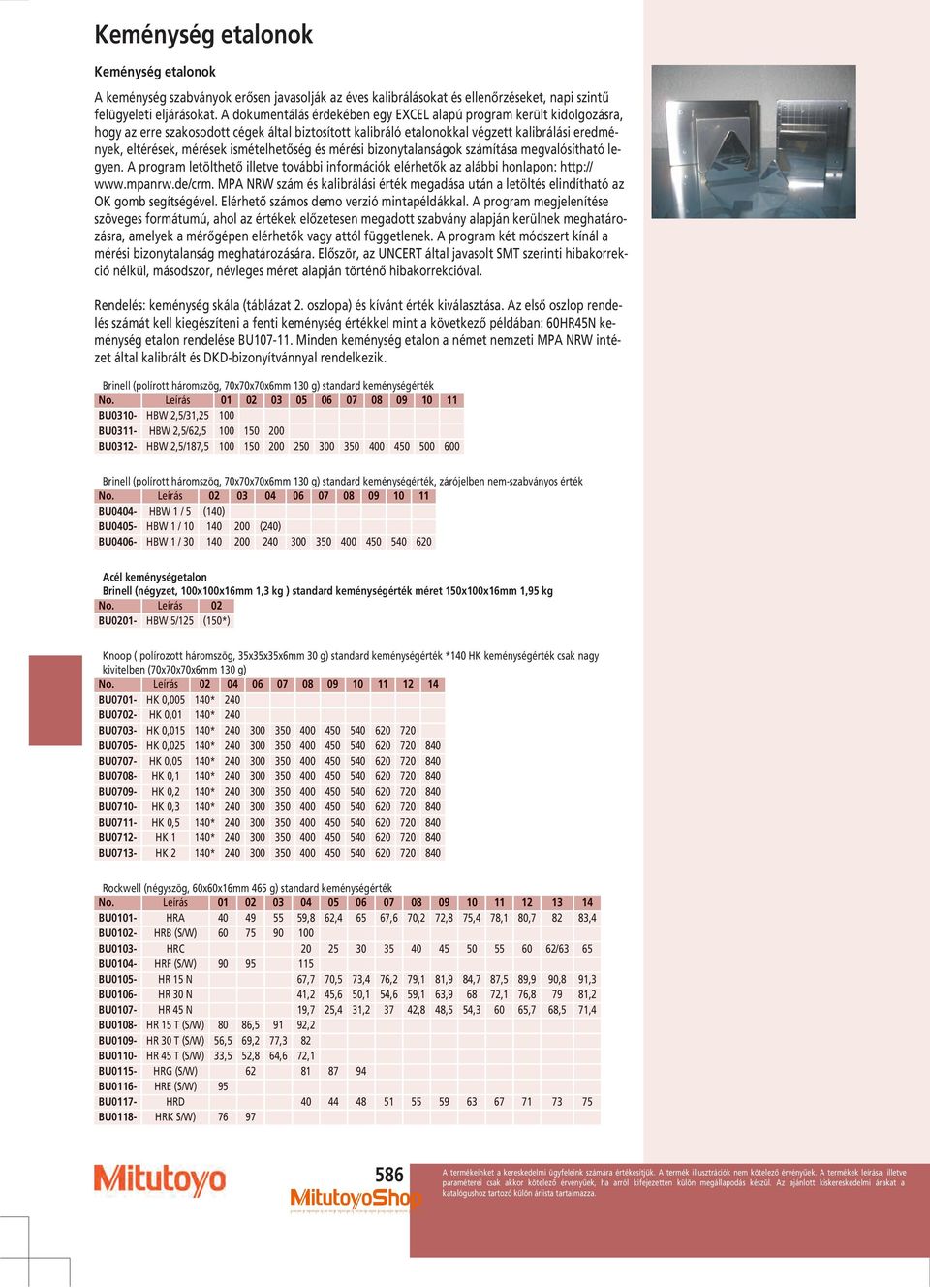

20 Keménység etalonok Keménység etalonok A keménység szabványok erősen javasolják az éves kalibrálásokat és ellenőrzéseket, napi szintű felügyeleti eljárásokat. A dokumentálás érdekében egy EXCEL alapú program került kidolgozásra, hogy az erre szakosodott cégek által biztosított kalibráló etalonokkal végzett kalibrálási eredmények, eltérések, mérések ismételhetőség és mérési bizonytalanságok számítása megvalósítható legyen. A program letölthető illetve további információk elérhetők az alábbi honlapon: MPA NRW szám és kalibrálási érték megadása után a letöltés elindítható az OK gomb segítségével. Elérhető számos demo verzió mintapéldákkal. A program megjelenítése szöveges formátumú, ahol az értékek előzetesen megadott szabvány alapján kerülnek meghatározásra, amelyek a mérőgépen elérhetők vagy attól függetlenek. A program két módszert kínál a mérési bizonytalanság meghatározására. Először, az UNCERT által javasolt SMT szerinti hibakorrekció nélkül, másodszor, névleges méret alapján történő hibakorrekcióval. Rendelés: keménység skála (táblázat 2. oszlopa) és kívánt érték kiválasztása. Az első oszlop rendelés számát kell kiegészíteni a fenti keménység értékkel mint a következő példában: 6HR45N keménység etalon rendelése BU Minden keménység etalon a német nemzeti MPA NRW intézet által kalibrált és DKD-bizonyítvánnyal rendelkezik. Brinell (polírott háromszög, 7x7x7x6mm 13 g) standard keménységérték No. Leírás BU31- HBW 2,5/31,25 1 BU311- HBW 2,5/62, BU312- HBW 2,5/187, Brinell (polírott háromszög, 7x7x7x6mm 13 g) standard keménységérték, zárójelben nem-szabványos érték No. Leírás BU44- HBW 1 / 5 (14) BU45- HBW 1 / (24) BU46- HBW 1 / Acél keménységetalon Brinell (négyzet, 1x1x16mm 1,3 kg ) standard keménységérték méret 15x1x16mm 1,95 kg No. Leírás 2 BU21- HBW 5/125 (15*) Knoop ( polírozott háromszög, 35x35x35x6mm 3 g) standard keménységérték *14 HK keménységérték csak nagy kivitelben (7x7x7x6mm 13 g) No. Leírás BU71- HK,5 14* 24 BU72- HK,1 14* 24 BU73- HK,15 14* BU75- HK,25 14* BU77- HK,5 14* BU78- HK,1 14* BU79- HK,2 14* BU71- HK,3 14* BU711- HK,5 14* BU712- HK 1 14* BU713- HK 2 14* Rockwell (négyszög, 6x6x16mm 465 g) standard keménységérték No. Leírás BU11- HRA ,8 62, ,6 7,2 72,8 75,4 78,1 8, ,4 BU12- HRB (S/W) BU13- HRC /63 65 BU14- HRF (S/W) BU15- HR 15 N 67,7 7,5 73,4 76,2 79,1 81,9 84,7 87,5 89,9 9,8 91,3 BU16- HR 3 N 41,2 45,6 5,1 54,6 59,1 63, ,1 76, ,2 BU17- HR 45 N 19,7 25,4 31, ,8 48,5 54,3 6 65,7 68,5 71,4 BU18- HR 15 T (S/W) 8 86, ,2 BU19- HR 3 T (S/W) 56,5 69,2 77,3 82 BU11- HR 45 T (S/W) 33,5 52,8 64,6 72,1 BU115- HRG (S/W) BU116- HRE (S/W) 95 BU117- HRD BU118- HRK S/W)

21 Keménység etalonok Vickers (polírozott háromszög, 7 x 7 x 7 x 6 mm 13g) standard keménység No. Leírás BU61- HV BU62- HV BU63- HV BU64- HV BU65- HV BU612- HV BU613- HV BU614- HV Mikro-Vickers (polírozott háromszög, 35x35x35x6mm 3 g) standard keménységérték, zárójelben nem-szabványos érték, átló <2µm No. Leírás BU51- HV,1 (24) BU52- HV,15 (24) BU53- HV,25 (24) (3) BU55- HV,3 (3) (3) (35) (4) (45) BU56- HV,5 (24) (3) (35) (4) (45) (54) (62) (72) (84) BU57- HV, (35) (4) (45) (54) (62) (72) (84) BU58- HV, (54) 62 (72) 84 BU51- HV, BU511- HV, BU512- HV BU513- HV BU514- HV BU515- HV BU516- HV

22 Keménység etalonok Alumínium keménység etalon Vickers (15x1x16mm 65 g) standard keménységérték No. Leírás BU177- HBW 5/62,5 (6) BU178- HBW 5/ BU179- HBW 5/ Vickers (75x75x16mm 25g) standard keménységérték zárójelben a nem-szabványos érték No. Leírás BU183- HBW 2,5/15,625 (6) BU184- HBW 2,5/31, BU185- HBW 2,5/62, Rockwell (75x75x16mm 25 g) standard keménység érték No. Leírás BU161- HRB (S/W) 37 6 BU162- HRE (S/W) BU163- HRF (S/W) BU164- HRH (S/W) 93 BU165- HRK (S/W) BU166- HR 15 T (S/W) BU167- HR 3 T (S/W) ,5 BU168- HR 45 T (S/W) 2 33,5 Vickers (75x75x16mm 25 g) standard keménységérték No. Leírás BU19- HV BU191- HV BU192- HV BU193- HV BU194- HV BU195- HV BU196- HV BU197- HV Behatolótestek Brinell No. Csak behatolótest Csak golyó 19BAA162MPA 5mm keményfém 19BAA163MPA 1mm keményfém 19BAA277 19BAA279 19BAA28 1mm 2,5mm 5mm Alak Géptípus Megjegyzés keményfém golyóval keményfém golyóval keményfém golyóval 19BAA281MPA 1mm keményfém 19BAA283MPA 2,5mm keményfém 19BAA284 1mm keményfém golyóval HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat HR sorozat Durotwin HV-1 sorozat DKD bizonyítvánnyal DKD bizonyítvánnyal bizonyítvány nélkül jegyzőkönyv nélkül bizonyítvány nélkül DKD jegyzőkönyvvel DKD bizonyítvánnyal jegyzőkönyv nélkül Minden Mitutoyo MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal Knoop No. Gyémánt behatolótest Alak Géptípus 19BAA62MPA HK,1 HM/MVK HM-1 HM-2 MVK sorozat DKD bizonyítvánnyal 19BAA63MPA HK,2 HV/AVK HV-1 AVK sorozat DKD bizonyítvánnyal Minden Mitutoyo MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 588

23 Keménység etalonok Rockwell No. 19BAA72ASTM 19BAA72MPA 19BAA72MPA1 19BAA72MPAL 19BAA73MPA 19BAA292MPA 19BAA54 19BAA55 19BAA56 19BAA57MPA Gyémánt behatolótest Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Csak behatolótest 3,175 mm 6,35 mm 12,7 mm Csak golyó 1,5875 mm Alak Géptípus Megjegyzés standard standard standard vékony 6mm széles standard rövid Ø22mmhez keményfém golyóval keményfém golyóval keményfém golyóval keményfém 19BAA58MPA 3,175 mm keményfém 19BAA59MPA 6,35 mm keményfém 19BAA51MPA 12,7 mm keményfém 19BAA515 1,5875 mm keményfém golyóval Minden Mitutoyo Rockwell gép Minden Mitutoyo Rockwell gép Minden Mitutoyo Rockwell gép Minden Mitutoyo Rockwell gép Minden Mitutoyo Rockwell gép HR 5 sorozat Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép Minden Mitutoyo mérőgép ASTM E-18 DKD jegyzőkönyvvel kiterjesztett méréstartomány 1HRC-re DKD jegyzőkönyvvel DIN EN ISO DKD jegyzőkönyvvel Jegyzőkönyv nélkül Jegyzőkönyv nélkül Jegyzőkönyv nélkül DKD jegyzőkönyvvel DKD jegyzőkönyvvel DKD jegyzőkönyvvel DKD jegyzőkönyvvel Jegyzőkönyv nélkül Minden Mitutoyo MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal Vickers No. Gyémánt behatolótest Alak Géptípus Megjegyzés 19BAA59MPA HV,1 HM/MVK HM-1 HM-2 MVK sorozat DKD bizonyítvánnyal 19BAA6MPA HV,2 HV/AVK HV-1 AVK sorozat DKD jegyzőkönyvvel Minden Mitutoyo MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 589
