1 Keménységmérő berendezések Micro-Vickers keménység HM-Sorozat Oldal 582 Vickers Hardness Oldal 587 Keménység automatizálás Oldal 589 Rockwell, Super-Rockwell, Brinell Oldal 592 Hordozható keménységmérő Oldal 597 Keménység etalon Oldal

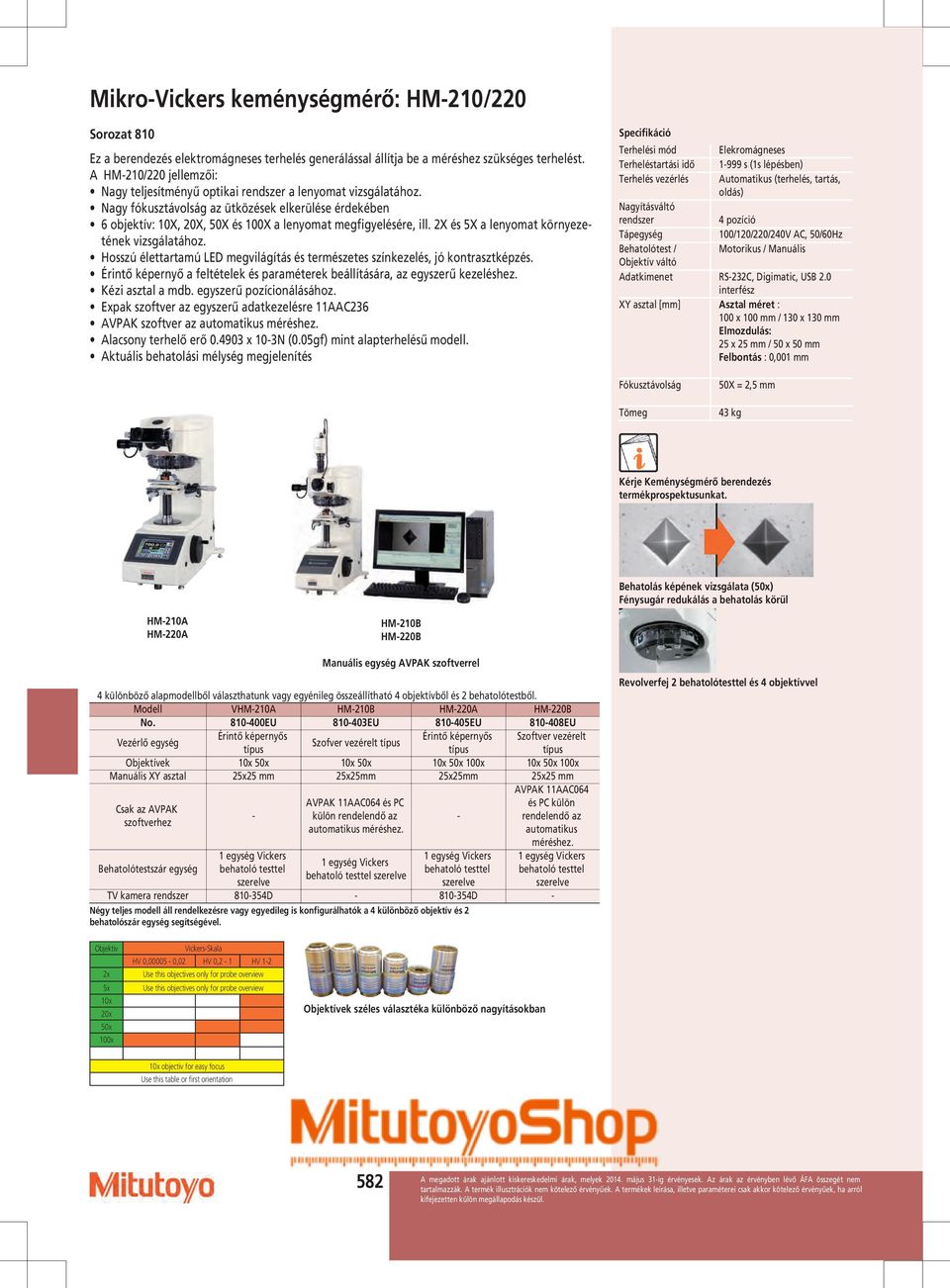

2 Mikro-Vickers keménységmérő: HM-210/220 Sorozat 810 Ez a berendezés elektromágneses terhelés generálással állítja be a méréshez szükséges terhelést. A HM-210/220 jellemzői: Nagy teljesítményű optikai rendszer a lenyomat vizsgálatához. Nagy fókusztávolság az ütközések elkerülése érdekében 6 objektív: 10X, 20X, 50X és 100X a lenyomat megfigyelésére, ill. 2X és 5X a lenyomat környezetének vizsgálatához. Hosszú élettartamú LED megvilágítás és természetes színkezelés, jó kontrasztképzés. Érintő képernyő a feltételek és paraméterek beállítására, az egyszerű kezeléshez. Kézi asztal a mdb. egyszerű pozícionálásához. Expak szoftver az egyszerű adatkezelésre 11AAC236 AVPAK szoftver az automatikus méréshez. Alacsony terhelő erő x 10-3N (0.05gf) mint alapterhelésű modell. Aktuális behatolási mélység megjelenítés Specifikáció Terhelési mód Elekromágneses Terheléstartási idő s (1s lépésben) Terhelés vezérlés Automatikus (terhelés, tartás, oldás) Nagyításváltó rendszer 4 pozíció Tápegység 100/120/220/240V AC, 50/60Hz Behatolótest / Motorikus / Manuális Objektív váltó Adatkimenet RS-232C, Digimatic, USB 2.0 interfész XY asztal [mm] Asztal méret : 100 x 100 mm / 130 x 130 mm Elmozdulás: 25 x 25 mm / 50 x 50 mm Felbontás : 0,001 mm Fókusztávolság Tömeg 50X = 2,5 mm 43 kg Kérje Keménységmérő berendezés termékprospektusunkat. Behatolás képének vizsgálata (50x) Fénysugár redukálás a behatolás körül HM-210A HM-220A HM-210B HM-220B Manuális egység AVPAK szoftverrel 4 különböző alapmodellből választhatunk vagy egyénileg összeállítható 4 objektívből és 2 behatolótestből. Modell VHM-210A HM-210B HM-220A HM-220B No EU EU EU EU Vezérlő egység Érintő képernyős Érintő képernyős Szoftver vezérelt Szofver vezérelt típus típus típus típus Objektívek 10x 50x 10x 50x 10x 50x 100x 10x 50x 100x Manuális XY asztal 25x25 mm 25x25mm 25x25mm 25x25 mm Csak az AVPAK szoftverhez Behatolótestszár egység - 1 egység Vickers behatoló testtel szerelve AVPAK 11AAC064 és PC külön rendelendő az automatikus méréshez. 1 egység Vickers behatoló testtel szerelve - 1 egység Vickers behatoló testtel szerelve AVPAK 11AAC064 és PC külön rendelendő az automatikus méréshez. 1 egység Vickers behatoló testtel szerelve TV kamera rendszer D D - Négy teljes modell áll rendelkezésre vagy egyedileg is konfigurálhatók a 4 különböző objektív és 2 behatolószár egység segítségével. Revolverfej 2 behatolótesttel és 4 objektívvel Objektiv 2x 5x 10x 20x 50x 100x Vickers-Skala HV 0, ,02 HV 0,2-1 HV 1-2 Use this objectives only for probe overview Use this objectives only for probe overview Objektívek széles választéka különböző nagyításokban 10x objectiv for easy focus Use this table or first orientation 582

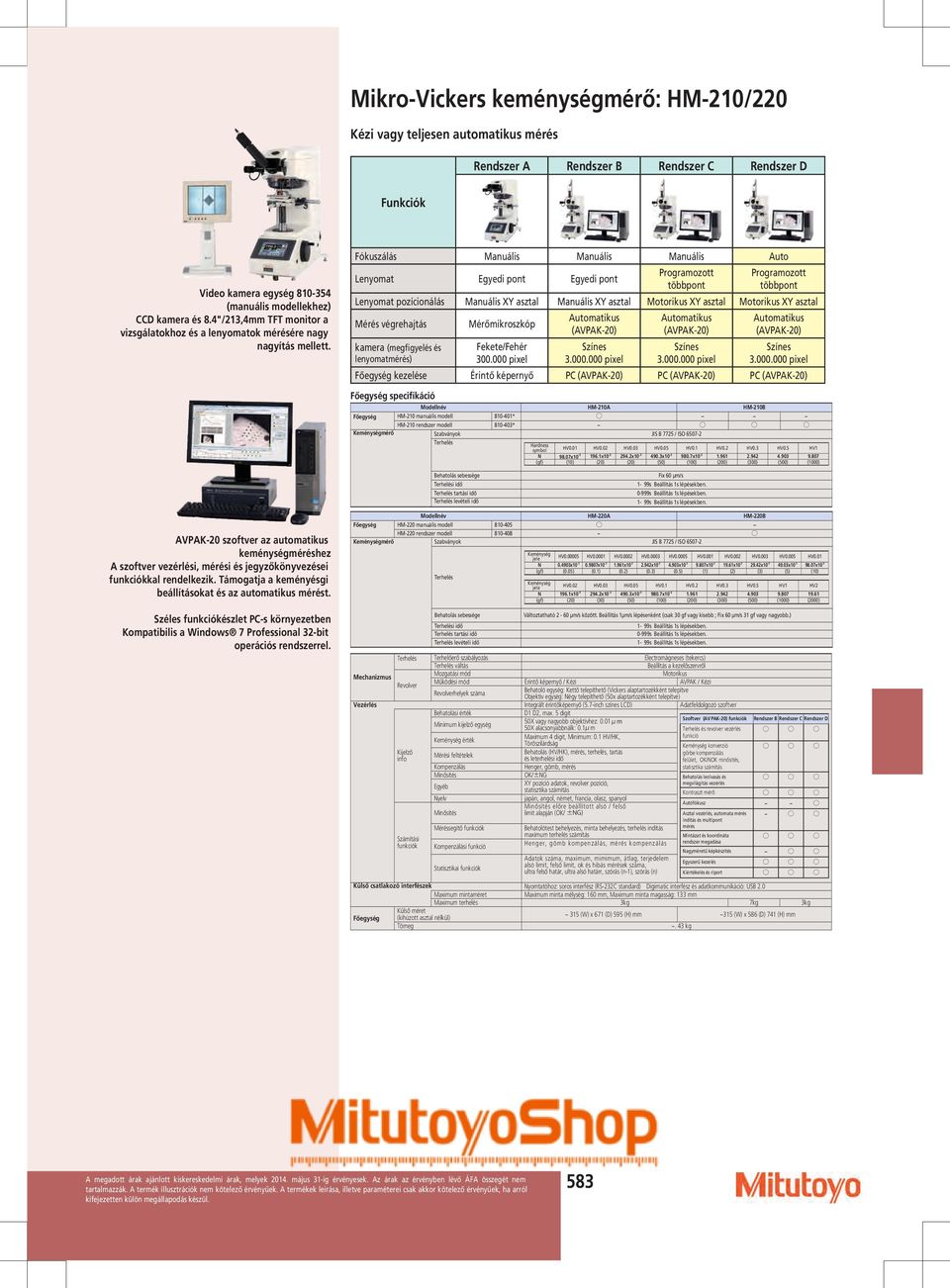

3 Mikro-Vickers keménységmérő: HM-210/220 Kézi vagy teljesen automatikus mérés Rendszer A Rendszer B Rendszer C Rendszer D Funkciók Video kamera egység (manuális modellekhez) CCD kamera és 8.4"/213,4mm TFT monitor a vizsgálatokhoz és a lenyomatok mérésére nagy nagyítás mellett. Fókuszálás Manuális Manuális Manuális Auto Lenyomat Egyedi pont Egyedi pont Programozott többpont Programozott többpont Lenyomat pozícionálás Manuális XY asztal Manuális XY asztal Motorikus XY asztal Motorikus XY asztal Mérés végrehajtás kamera (megfigyelés és lenyomatmérés) Mérőmikroszkóp Fekete/Fehér pixel Automatikus (AVPAK-20) Színes pixel Automatikus (AVPAK-20) Színes pixel Automatikus (AVPAK-20) Színes pixel Főegység kezelése Érintő képernyő PC (AVPAK-20) PC (AVPAK-20) PC (AVPAK-20) Főegység specifikáció Modellnév HM-210A HM-210B Főegység HM-210 manuális modell * HM-210 rendszer modell * Keménységmérő Szabványok JIS B 7725 / ISO Terhelés Hardness symbol HV0.01 HV0.02 HV0.03 HV0.05 HV0.1 HV0.2 HV0.3 HV0.5 HV1 N 98.07x x x x x (gf) (10) (20) (20) (50) (100) (200) (300) (500) (1000) Behatolás sebessége Terhelési idő Terhelés tartási idő Terhelés levételi idő Fix 60 µm/s 1-99s Beállítás 1s lépésekben s Beállítás 1s lépésekben. 1-99s Beállítás 1s lépésekben. AVPAK-20 szoftver az automatikus keménységméréshez A szoftver vezérlési, mérési és jegyzőkönyvezései funkciókkal rendelkezik. Támogatja a keményésgi beállításokat és az automatikus mérést. Széles funkciókészlet PC-s környezetben Kompatibilis a Windows 7 Professional 32-bit operációs rendszerrel. Modellnév HM-220A HM-220B Főegység HM-220 manuális modell HM-220 rendszer modell Keménységmérő Szabványok JIS B 7725 / ISO Terhelés Behatolás sebessége Terhelési idő Terhelés tartási idő Terhelés levételi idő Keménység jele HV HV HV HV HV HV0.001 HV0.002 HV0.003 HV0.005 HV0.01 N x x x x x x x x x x10-3 (gf) (0.05) (0.1) (0.2) (0.3) (0.5) (1) (2) (3) (5) (10) Keménység jele HV0.02 HV0.03 HV0.05 HV0.1 HV0.2 HV0.3 HV0.5 HV1 HV2 N 196.1x x x x (gf) (20) (30) (50) (100) (200) (300) (500) (1000) (2000) Változtatható 2-60 µm/s között. Beállítás 1µm/s lépésenként (csak 30 gf vagy kisebb ; Fix 60 µm/s 31 gf vagy nagyobb.) 1-99s Beállítás 1s lépésekben s Beállítás 1s lépésekben. 1-99s Beállítás 1s lépésekben. Terhelés Terhelőerő szabályozás Electromágneses (tekercs) Terhelés váltás Beállítás a kezelőszervről Mozgatási mód Motorikus Mechanizmus Működési mód Érintő képernyő / Kézi AVPAK / Kézi Revolver Revolverhelyek száma Behatoló egység: Kettő telepíthető (Vickers alaptartozékként telepítve Objektív egység: Négy telepíthető (50x alaptartozékként telepítve) Vezérlés Integrált érintőképernyő (5.7-inch színes LCD) Adatfeldolgozó szoftver Behatolási érték D1 D2, max. 5 digit Szoftver (AVPAK-20) funkciók Rendszer B Rendszer C Rendszer D Minimum kijelző egység 50X vagy nagyobb objektívhez: X alacsonyabbnálk: 0.1 m Terhelés és revolver vezérlés Maximum 4 digit, Minimum: 0.1 HV/HK, funkció Keménység érték Törőszilárdság Keménység konverzió Kijelző Mérési feltételek Behatolás (HV/HK), mérés, terhelés, tartás görbe kompenzálás info és leterhelési idő felület, OK/NOK minősítés, Kompenzálás Henger, gömb, mérés statisztika számítás Minősítés OK/ NG Behatolás leolvasás és Egyéb XY pozíció adatok, revolver pozíció, megvilágítás vezérlés statisztika számítás Kontraszt mérő Nyelv japán, angol, német, francia, olasz, spanyol Minősítés előre beállított alsó / felső Autófókusz Minősítés limit alapján (OK/ Asztal vezérlés, automata mérés indítás és multipont Méréssegítő funkciók Behatolótest behelyezés, minta behelyezés, terhelés indítás mérés maximum terhelés számítás Mintázat és koordináta Számítási funkciók Kompenzálási funkció Henger, gömb kompenzálás, mérés kompenzálás rendszer megadása Nagyméretű képkészítés Adatok száma, maximum, mimimum, átlag, terjedelem Statisztikai funkciók alsó limit, felső limit, ok és hibás mérések száma, ultra felső határ, ultra alsó határr, szórás (n-1), szórás (n) Kiértékelés és riport Egyszerű kezelés Külső csatlakozó interfészek Nyomtatóhoz: soros interfész (RS-232C standard) Digimatic interfész és adatkommunikáció: USB 2.0 Maximum mintaméret Maximum minta mélység: 160 mm, Maximum minta magasság: 133 mm Maximum terhelés 3kg 7kg 3kg Főegység Külső méret (kihúzott asztal nélkül) ~ 315 (W) x 671 (D) 595 (H) mm ~315 (W) x 586 (D) 741 (H) mm Tömeg ~. 43 kg 583

4 Mikro-Vickers keménységmérő: HM-210/220 Konfiguráció Rendszer konfigurálás Paraméter Cikkszám Megnevezés RendszerA RendszerB RendszerC RendszerD Részletek Megjegyzések Főegység Gyári opciók Választható opciók * HM-210 manuális modell főegység Standard terhelés, mérőmikroszkóp, 50X objektív * HM-220 manuális modell főegység Alacsony terhelés, mérőmikroszkóp, 50X objektív * HM-210 rendszer modell főegység Standard terhelés, 50X objektív Nincs mérőmikroszkóp, nincs érintőképernyő * HM-220 rendszer modell főegység Alacsony terhelés, 50X objektív 11AAC104 2X objektív Objektív, tartóval 3 további objektív adható meg (maximum 4 illeszthető a főegységhez) 11AAC105 5X objektív Objektív, tartóval 11AAC106 10X objektív Objektív, tartóval 11AAC107 20X objektív Objektív, tartóval 11AAC X objektív Objektív, tartóval 11AAC109 Behatolótest szár egység HM BAA061 knoop behatolótesttel Dupla behatolótest specifikáció 11AAC110 Behatolótest szár egység HM BAA062 knoop behatolótesttel Dupla behatolótest specifikáció 11AAC129 Mérőmikroszkóp (illeszthető) * Video kamera egység * Motorikus XY asztal 50X * Motorikus XY asztal 100X Manuális XY asztal 25X Manuális XY asztal 50X50 Monokrome 300,000-pixel kamera, 8.4-inch TFT, állvánnyal A VISION UNIT egységgel együtt nem használható : Mérőmikroszkóp telepítése szükséges. Opcionális tartozék 11AAC316 AVPAK-20 Célállomástól függően választandó Egyéb opciók AT asztal egység Speciális satu Pofanyitás: 51 mm Speciális satu Pofanyitás: 100 mm Speciális opciók Nyomtatók Egyéb Vékony mintatartó Vastagság: Max. 5 mm : Csak A és B rendszerhez Karcsú mintatartó (vízszintes) Slender specimen holder (vertical) Átmérő: m Dönthető mintatartó Átmérő: m : Csak A és B rendszerhez Pofanyitás: 37 mm Döntésszög: 15, Forgatási szög: 25 : Csak A és B rendszerhez Univerzális mintatartó Vastagság: Max. 30 mm : Csak A és B rendszerhez Körasztal Minimum osztás: Állítható vékony mintatartó Vastagság: Max. 3 mm, Szélesség: Max. 56 mm Forgatható mintatartó Magasság: Min. 20 mm, Szélesség és átmérő: mm * Mintatartó HST -250 : AVPAK-kal nme olvasható le automatikusan Gyantába öntött mintatartó Ø25.4 Ø25.4±0.5 mm Minta magasság : 9-39 mm Gyantába öntött mintatartó Ø30 Ø30±0.5 mm Minta magasság : 9-39 mm Gyantába öntött mintatartó Ø31.75 Ø31.75±0.5 mm Minta magasság : 9-39 mm Gyantába öntött mintatartó Ø38.1 Ø38.1±0.5 mm Minta magasság : 9-39 mm Gyantába öntött mintatartó Ø40 Ø40±0.5 mm Minta magasság : 9-39 mm 19BAA061 Knoop behatolótest (normál terheléshez) 19BAA062 Knoop behatolótest (alacsony terheléshez) Vickers behatolótest cseréjéhez (alaptartozék) Objektív mikrométer Skálaosztás: 1 mm, Minimum osztás: 0.01 mm Nagyítás kalibráláshoz 02AGD600* DPU-414 (csatlakozó kábellel) Nyugta nyomtatás 100V-hoz * DP-1VR Digimatic mini-processzor Csatlakozó vezeték DP-1VR -hez 1 m 02AZD810D U-WAVE-R 02AZD880D U-WAVE-T Hangjelzős típus 02AZD790D Csatlakozó kábel U-WAVE-T 06ADV380D USB-ITN-D Sima 10-pin PC külön biztosítandó. 11AAC236 EXPAK ver. 6 Adatfeldolgozó szoftver Microsoft Excel 2010 szükséges 02ATE760 Asztal 1800 W x900 D x740 H Géphez és PC-hez Tár (függőleges) Csak PC illeszthető Rezgéscsillapító egység Csak a test illeszthető Szárny a rezgéscsillapítóhoz hez Javasolt video kamera egységhez 11AAC146 Asztal biztoítása : Választható : Egy választása kötelező : Nem választahtó : Kapcsolat a Mitutoyoval. Megj.: utótagot a * jelöli 584

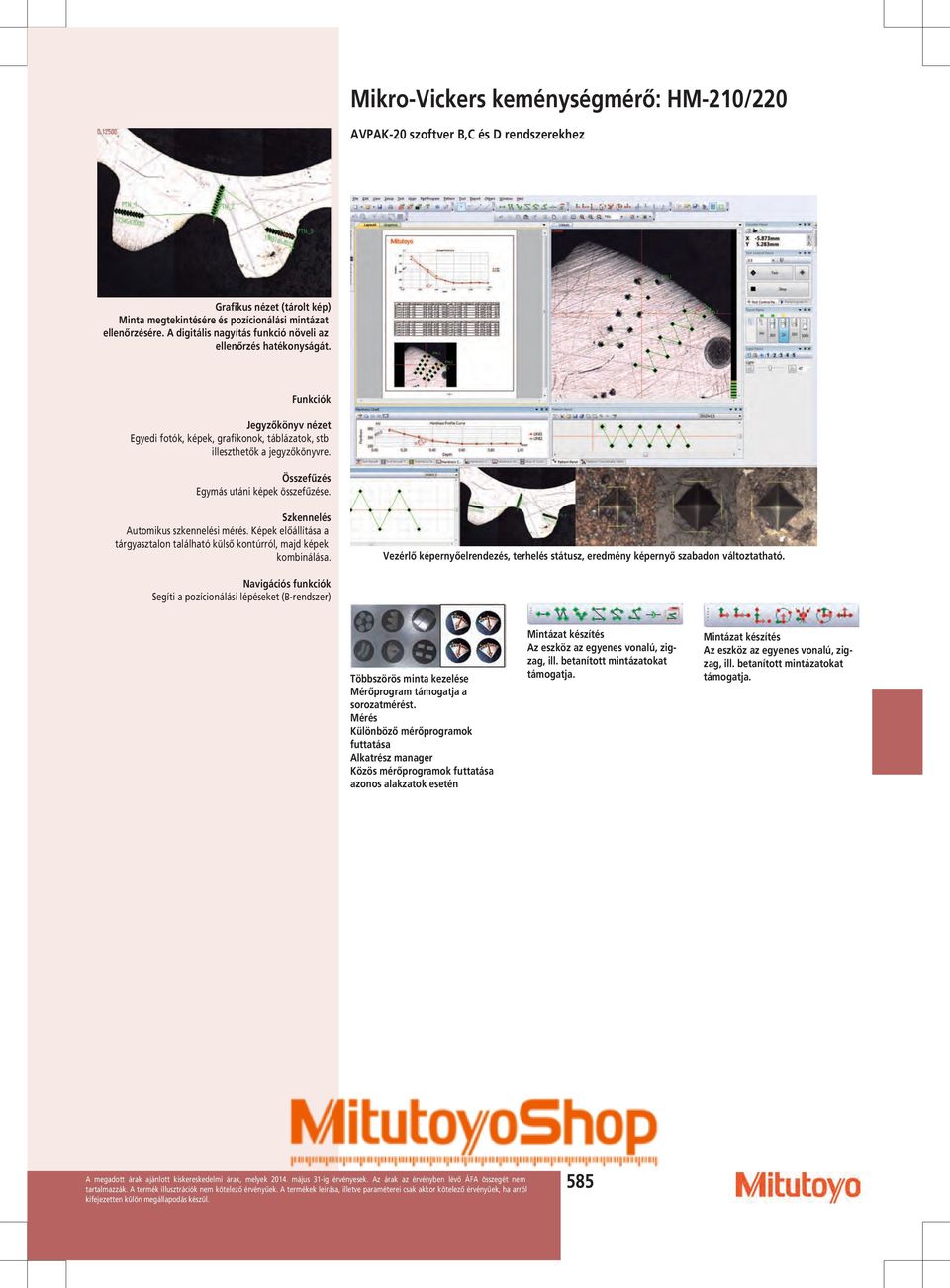

5 Mikro-Vickers keménységmérő: HM-210/220 AVPAK-20 szoftver B,C és D rendszerekhez Grafikus nézet (tárolt kép) Minta megtekintésére és pozícionálási mintázat ellenőrzésére. A digitális nagyítás funkció növeli az ellenőrzés hatékonyságát. Funkciók Jegyzőkönyv nézet Egyedi fotók, képek, grafikonok, táblázatok, stb illeszthetők a jegyzőkönyvre. Összefűzés Egymás utáni képek összefűzése. Szkennelés Automikus szkennelési mérés. Képek előállítása a tárgyasztalon található külső kontúrról, majd képek kombinálása. Vezérlő képernyőelrendezés, terhelés státusz, eredmény képernyő szabadon változtatható. Navigációs funkciók Segíti a pozícionálási lépéseket (B-rendszer) Többszörös minta kezelése Mérőprogram támogatja a sorozatmérést. Mérés Különböző mérőprogramok futtatása Alkatrész manager Közös mérőprogramok futtatása azonos alakzatok esetén Mintázat készítés Az eszköz az egyenes vonalú, zigzag, ill. betanított mintázatokat támogatja. Mintázat készítés Az eszköz az egyenes vonalú, zigzag, ill. betanított mintázatokat támogatja. 585

6 Micro-Vickers keménységmérő: HM-101/102/103/112/113 Sorozat 810 Ez a csúcsteljesítményű keménységmérő berendezés igen hatékony eszköze a minőségbiztosításnak. A HM-101/102/103/112/113 jellemzői: A terhelés tartás ideje 1 s lépésekben állítható be 5s 99s tapományban (HM-112 / 113). A 0.01 µm felbontása biztosítja a kis lenyomat melletti pontos mérést. Keménységmérés DIN EN ISO 6507 és JIS B7725 szerint. Micro-Vickers keménységmérő HV HV 1. Max 3 objektív csatlakoztatásával szinte minden behatolótesthez jól alkalmazható. (kivétel HM-101). Knoop behatolótest is csatlakoztatható. Manuáls objektív váltóval. Expak szoftver az egyszerű adatkezelésre 11AAC237 (kivéve HM 101) Specifikáció Terhelési tartomány / / / / 1961 / 2942 / 4903 / 9807 mn Terhelési pontosság 1% (erő< mn figyelmen kívül) Terhelés vezérlés Automatikus (terhelés, tartás, oldás) XY asztal [mm] Asztal méret: 100 x 100 mm Elmozdulás: 25 x 25 mm, beépíthető mikrométerrel Felbontás: HM-101 / 102 / 103 = 0.01 mm HM-112 / 113 = mm Osztás 0,01 mm Max. minta magasság 95 mm Max. minta mélység 150 mm (a behatolótest szárának közepétől) Lencserendszer 10X, 50X Vizsgálat Mikrométer szemlencse Nagyítás 100X, 500X Optikai útvonal 2-utas (mérés / exponálás) Adatkimenet RS-232C, Digimatic (SPC) és Centronics Tápegység 100/120/220/240V AC, 50/60Hz Méret (Sz x Ma x 410 x 600 x 590 mm Mé) Tömeg 42 kg Alaptartozékok No. Leírás x objektív x objektív X-Y asztal 25x25mm (HM-101) X-Y asztal 25x25mm (digitális típus (HM-112) 700 HV0.3 keménység etalon és Vikckers behatolótest alaptartozék. HM-101 Gazdaságos manuális kivitel HM-112 Mért érték kijelző képernyő és statisztika számítási funkció Modell HM-101 HM-102 HM-103 HM-112 HM-113 No D D D D D Vezérlő egység - Membránkapcsolós Membránkapcsolós Érintőképernyős Érintőképernyős típus típus típus típus Terheléstartási idő 5-30 sec 5-60 sec 5-60 sec 5-99 sec 5-99 sec Video monitor - - 9" / 228,6mm B&W - 9" / 228,6mm B&W Objektív csatlakozás Objektív csatlakozás 1 (gyűjtés), 2 (mérés) 2 (mérés) 2 (mérés) 2 (mérés) 1 (mérés) Felbontás µm 0,2 0,1 0,1 0,1 0,1 Keménység érték Vicker leolvasás táblázattal Képernyő Képernyő Érintőképernyővel Érintőképernyővel További ismertetők és tartozékok a Micro Vickers keménységmérőkhöz HM-101 / 102 / 103 / 112 / 113 HM-101 Gazdaságos kivitel, manuális típus HM-102 Gazdaságos kivitel, digitális típus HM-103 TV monitor a vizuális méréshez a mérési hiba kiküszöbölésére. HM-112 Mérési adatok és statisztikai paraméterek digitális kijelzése. HM-113 TV monitoros kijelzés a mérés ismételhetőségének fokozása érdekében. A statisztikai alapfunkciók megkönnyítik a mérést és elemzést. Külön tartozék No. Leírás Ár Satu, max. 100 mm nyitás 1 174, Forgatható asztal 1 030, Etalon döntés tartó 1 936, Vékony lemez tartó Vízszintes huzaltartó Ø0.3mm - Ø4mm Függőleges huzal/golyó 299,00 tartó Univerzális minta tartó 618, Forgatható univerzális 1 648,00 mintatartó 30 mm-ig Állítható vékony lemez tartó 1 494, XY asztal 50 x 50 mm 2 977, Rezgéscsillapító állvány x objektív 335, x objektív 510, x objektív 3 131,00 586

7 Vickers keménységmérő: AVK-C0 Specifikáció Felbontás 1 [µm] Terhelési pontosság ±1% Terhelés vezérlés Automatikus (terhelés, tartás, oldás) Terheléstartási idő 5, 10, 15, 20, 30 s Max. minta mélység 165 mm (a behatolótest szárának közepétől) Max. minta magasság 205 mm Optikai útvonal 1-utas Vizsgálat Mikrométer szemlencse Lencserendszer 10X Méretek (Szé x Mé x 245 x 515 x 770 mm Ma) Tápegység 100/120/220/240V AC, 50/60Hz Nagyítás 100X Tömeg 45 kg Vickers behatolótestek, keménység etalon 720HV10, és Vickers táblázat alaptartozékok. Sorozat 810 Keménységmérő berendezés igen pontos és precíz mérésekhez. A Vickers AVK-C0 jellemzői: N N terhelési tartomány számos minta esetén megválasztható 1 µm mérési felbontás a precíz mérés érdekében Alaptartozékok No. Leírás Síkasztal Ø64 mm V-ülék Ø40 mm, V-ülék Ø40 mm, nyitás 8 mm, x objektív 19BAA110 Keménység etalon 30-35HRC 19BAA114 Keménység etalon 30-35HRC 19BAA134 Keménység etalon 30-35HRC 700 HV keménység etalon, gyémánt behatolótest alaptartozék Külön tartozék No. Leírás Ár Körasztal Ø180 mm 608, Körasztal Ø250 mm 1 277, XY asztal 50 x 50 mm 2 977, Rezgéscsillapító állvány Objektívek x objektív 227, x objektív 500, x objektív 731,00 Satuk Satu, max. 45 mm nyitás 829, Satu, max. 100 mm nyitás 1 174, D Modell AVK-CO No D Terhelési tartomány ; ; ; ; ; N Objektív csatlakozás 1 Objektív csatlakozás 1 (mérés) Behatolótest / Objektív váltó Manuális kezelés Lásd továbbá a keménységmérők saját termék prospektusát. Behatolótesteket és keménység etalonokat lásd a Keménységmérő etalonok fejezetben. AVK-HF / Vickers keménységmérés magas hőmérsékleten. 587

8 Vickers keménységmérő: HV-112/113/114/115 Sorozat 810 Ez egy nagypontosságú keménségmérő berendezés széles alkalmazhatósággal. A Vickers HV-112/113/114/115 jellemzői: Széles tartományban megválasztható terhelés (1.961N N) Terheléstartás beállítása 1s lépésekben (5-99s) 0.1 µm mérési felbontás a precíziós mérésekhez Az érintőképernyő segítségével a mérési feltételek könnyen és gyorsan beállíthatók D Vezérlő egység - LCD grafikus kijelzés D1 és D2 méret Keménység érték és skála Mérési pontok száma Mérési feltételek (HV / HK behatolótest típus, terhelés, tartási idő) OK/NOK minősítés Hengeres vagy gömb felület kompenzálás - Vezérelt revolver - Átváltás egyéb skálára - Statisztika számítás Expak szoftver az egyszerű adatkezeléshez 11AAC237 Modell HV-112 HV-113 HV114 HV-115 No D D D D ; ; ; ; ; ; ; ; Terhelési tartomány ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; N ; N ; N ; N Vezérlő egység Érintőképernyős típus Érintőképernyős típus Érintőképernyős típus Érintőképernyős típus Behatolótest / Objektív váltó Motorikus Motorikus Motorikus Motorikus Objektív csatlakozás Objektív csatlakozás 2 (mérés) 2 (mérés) 2 (mérés) 2 (mérés) Test force Indenter Additional weight Additional ball indenter Hardness Scale 0.102*F/D 2 F [N] D [mm] D-BN D-BN Parts No. Parts No. HBW 1/ ,2 1 not applicable X 19BAA277 HBW 1/ ,07 1 X X 19BAA277 HBW 1/5 5 49,03 1 X X 19BAA277 HBW 1/2,5 2,5 24,52 1 X o 11AAA008 19BAA277 HBW 1/1 1 9,807 1 X X 19BAA277 HBW 2.5/ ,5 2,5 not applicable o 11AAA007 19BAA279 HBW 2.5/ ,5 153,2 2,5 o o 11AAA009 19BAA279 HBW 2.5/ ,29 2,5 o o 11AAA007 19BAA279 HBW 5/ ,2 5 o o 11AAA008 19BAA280 X test can be performed without adding the weight o test can be performed with adding the weight Brinell keménységmérő HV-112 / HV-114 A Brinell D-BN és D-BN mérőgépek igen hatékony Brinell keménységmérést tesznek lehetővé. Csak a behatoló golyót és a terhelő súlyokat kell megválasztani. A részletek tekintetében vegye fel a kapcsolatot a Mitutoyo képviselettel. Specifikáció Terhelési pontosság ±1% Terhelés vezérlés Automatikus (terhelés, tartás, oldás) Terheléstartási idő 5-99s (1s lépésben) Max. minta magasság 210 mm Max. minta mélység 170 mm (a behatolótest szárának közepétől) Vizsgálat Mikrométer szemlencse Nagyítás 100X, 200X Lencserendszer 10X, 20X Optikai útvonal 2-utas, videókép és fotó Felbontás 0,1 µm Adatkimenet RS-232C, Digimatic (SPC) és Centronics Méretek (Szé x Mé x Ma) Főegység: 245 x 515 x 770 mm Vezérlő egység: 165 x 260 x 105 mm Tápegység 100/120/220/240V AC, 50/60Hz Tömeg 50 kg Alaptartozékok No. Leírás 19BAA110 Keménység etalon 30-35HRC 19BAA114 Keménység etalon 30-35HRC Síkasztal Ø64 mm V-ülék Ø40 mm, V-ülék Ø40 mm, nyitás 8 mm, x objektív x objektív Állítható vékony lemez tartó, max. lemezvastagság 3 mm max. lemezhossz 56 mm 19BAA445 Kamera-adapter CCD-kameréhoz Keménység etalon 700 HV, behatolótest alaptartozék. Külön tartozék No. Leírás Ár Rezgéscsillapító állvány XY asztal 50 x 50 mm 2 977, Körasztal Ø180 mm 608, Körasztal Ø250 mm 1 277,00 HPHK A behatoló testeket és 474,00 keménység etalonokat lásd a Keménységmérő etalonok fejezetben HPHV A behatoló testeket és 397,00 keménység etalonokat lásd a Keménységmérő etalonok fejezetben Objektívek x objektív 335, x objektív 809,00 Satuk Satu, max. 45 mm nyitás 829, Satu, max. 100 mm nyitás 1 174,00 Keménység etalon 700 HV, behatolótest alaptartozék. Lásd továbbá a keménységmérők saját termék prospektusát. 588

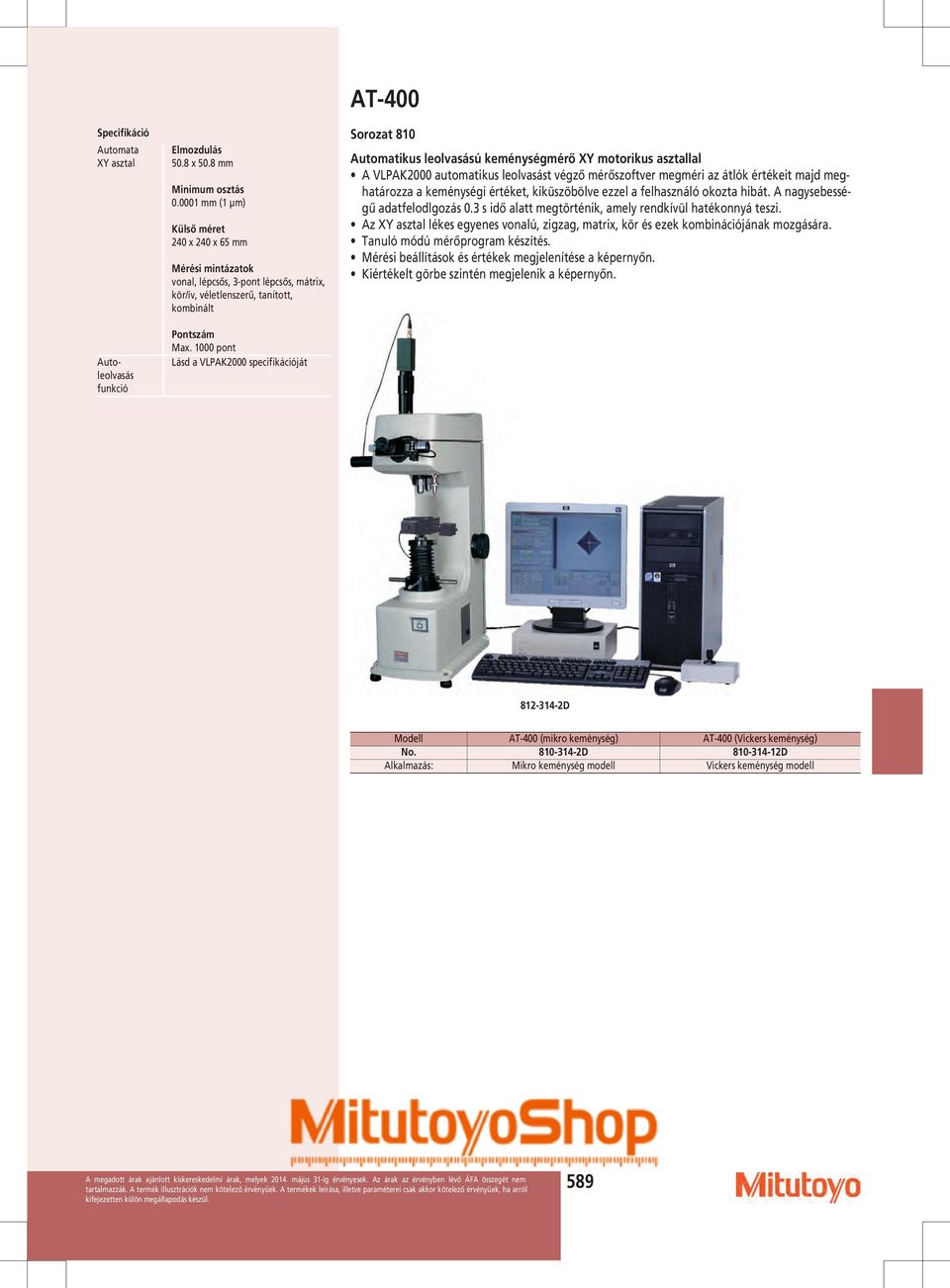

9 Specifikáció Automata XY asztal Autoleolvasás funkció Elmozdulás 50.8 x 50.8 mm Minimum osztás mm (1 µm) Külső méret 240 x 240 x 65 mm Mérési mintázatok vonal, lépcsős, 3-pont lépcsős, mátrix, kör/ív, véletlenszerű, tanított, kombinált Pontszám Max pont Lásd a VLPAK2000 specifikációját AT-400 Sorozat 810 Automatikus leolvasású keménységmérő XY motorikus asztallal A VLPAK2000 automatikus leolvasást végző mérőszoftver megméri az átlók értékeit majd meghatározza a keménységi értéket, kiküszöbölve ezzel a felhasználó okozta hibát. A nagysebességű adatfelodlgozás 0.3 s idő alatt megtörténik, amely rendkívül hatékonnyá teszi. Az XY asztal lékes egyenes vonalú, zigzag, matrix, kör és ezek kombinációjának mozgására. Tanuló módú mérőprogram készítés. Mérési beállítások és értékek megjelenítése a képernyőn. Kiértékelt görbe szintén megjelenik a képernyőn D Modell AT-400 (mikro keménység) AT-400 (Vickers keménység) No D D Alkalmazás: Mikro keménység modell Vickers keménység modell 589

10 AAV-500 Sorozat 810 Automata Vickers keménységmérő A Vickers és Knoop keménységmérés minden alapfunkciójával rendelkezik, mint terhelés, revolverfej indexálás, fókuszálás, lenyomat mérés, teljesen automatikus pozícionálás, mozgatás. Optimális berendezés mérőlaborok számára. Lenyomat automatikus mérésének ideje 0.3 s (az ajánlott PC konfiguráció esetén), amely rendkívül hatékonnyá teszi. A mérés reprodukálhatósága ±0.5% (50X objektív, átló mm, és 500HV). Minden beállítás és kiértékelés PC-vel történik. Az AAV sorozat speciális képfeldolgozási eljárásának köszönheti a 0.3 s mérési időt. Specifikáció Automata XY asztal Objektívek - Asztal terület 130 x 130 mm - Elmozdulás 50 x 50 mm - Minimum lépés 1 µm 10X, 20X Mérhető behatolási méret / µm Manuális mérési funkció Automatikus behatolás mérés Mérés videó vezérvonallal - Mérés reprodukálhatósága ±0.5% (0.1 µm) D Modell AAV-503 AAV-504 No D D Terhelési tartomány N N Terhelőerő váltás Kézi Kézi Szoftver funkciók Kiértékelési szoftver funkciók Alaptartozékok Méretek (Szé x Mé x Ma) - Mérési módszer Négyzetes görbe regresszió - Mérési idő 0.3 s - Felbontás 0.1 µm - Mérési mintázatok Vonal, lépcső, 3-pont lépcső, mátrix, kör/ív, véletlenszerű - Tanítható mintázat - Keménység számítási funkció - Keménység átváltási funkció - OK/NOK minősítés Mérési feltételek, mérési adatok kijelzése, statisztika számítás, grafikus megjelenítés Keménységmérő berendezés, PC- AT meghajtó, PC, revolver, X-Y automatikus asztal, auto fókusz (AF), vezérlő/kiértékelő szoftver; joystick, billentyűzet, egér 665 x 516 x 1000 mm 590

11 Micro Zone keménységmérő: MZT-500 Specifikáció Terhelési mód Elektronikus Terhelési tartomány mn Keménységmérés (HV) Vickers és (HK) Knoop Vezérlés felbontás 0,916 µn Terhelési sebesség mn/s Behatolásmélység mérése Behatolótest típusa Mintafelület vizsgálati módszer Max. minta mélység Max. minta magasság Mérés típusa Rezgésszigetelés XY asztal [mm] Tartomány: 0-20 µn felbontás: 0.1 nm Háromszöüg alapú piramis - Kamera 1/3 coll B&W (410,000 pixels) - Objektív (monitor nagyítás) 100X (2500X) - Opciók 10X (250X) ; 40X (1000X) 90 mm (a behatolótest szárának közepétől) 90 mm - Mérés (előterheléssel vagy anélkül) - Behatolási mélység beállítás - Folyamatos mérés - Ismételt mérés Kiegyenlítő karos rezgés mentesítő mechanizmus a pontos mérés érdekében. Manuális típus : 25 x 25 mm Automatikus : 50 x 50 mm Sorozat 810 Finom minta kis tartományának mérés esetén az MZT-500 sorozat egy igen hatékony megoldást biztosít. Az MZT-500 előnyös tulajdonsűgai: Az MZT-500 képes mechnikai jellemzők, kiértékelésére, amelyek hagyományos berendezésekkel nem mérhetők mint pl. CVD és PVD-rétegek, filmek Nagyon vékony metszetek, karbonszálak, üvegszálak Gyógyászati szondák Biológiai anyagok Védőbevonatok adathordozókon Optikai védőbevonatok A mért mutatók alapján meghatározhatók a keménységi értékek (elsődleges) Martens keménységben (ISO14577) és Young modulusben. Deformációs karakterisztika terheléstartással, terhelés oldással. Védelem Gyártósori kialakítás a por és huzat elleni védelemmel. Micro Zone Test MZT-500 rendszer Sorozat 810 Kiegészítő ismertető és tartozékok MZT-500 modellhez Behúzási tényező meghatározható, amely részben függ a keménységértéktől ISO14577 szerint, illetve szintén ismert a Martens vagy univerzális keménység vagy és Young s modulus. Terhelés során fellépő deformációs karakterisztika, terhelés tartás és mgszüntetés szintén meghatározható az anyag és keménység függvényében. Támogatott keménység: Vickers és Knoop. A kiegyensúlyozó rezgéscsillapító egység csökkenti a környezeti zavaró hatásokat. A behatolótest behatolás mélységnek mérése 20µm-ig 0.1nm felbontásban. Az elekromágneses elven működő terhelés 0.1mN mN között beállítható. Külső borítás gondoskodik a por és szennyeződés elleni védelemről D Modell MZT-500L MZT-500P No D D Automata XY asztal - Alaprendszer Adatkiértékelés/ vezérlő eszköz Manuális XY asztal - 591

12 Rockwell HR-100/200/300/400 Sorozat különböző, gazdaságos kivitelű Rockwell keménységmérő készülék igen hatékony segítőtárs a mindennapi mérésekhez. A Rockwell HR-100/200/300/400 keménységmérők jellemzői: Továbbfejlesztett kialakításának köszönhetően pontos mdb pozícionálhatóság. Csak egy sík felületű asztal szükséges a beüzemeléshez. Egyszerű kezelhetőség: analóg típusok (HR-110MR, HR-210MR). HR-110MR környezetbarát kivitel, nem igényel áramellátást. digitális típus (HR-430MR és HR-430MS), automata fékkel & automata terheléssel az egyszerű kezelhetőség érdekében. digitális típusok (HR-320MS, HR-430MR és HR-430MS) digimatic adatkimenettel, Digimatic Miniprocessor (DP1-VR) a nyomtatáshoz, Input tools (USB-ITN-E) a PC-hez való csatlakoztatáshoz és adatátvitelhez. Brinell keménységhez a következő külön tartozék szükséges: Brinell behatolótest, súlykészlet és mérőmikroszkóp. HR-110MR Rockwell keménységmérő berendezés Energiatakarékos, környezetbarát kivitel Manuális kezelés, súlycseréléssel HR-210MR Rockwell keménységmérő berendezés Manuális súlycsere (teljes terhelés megválasztással) előterhelés kezeléssel. Motorikus hajtásvezérlés terheléskor. HR-110MR és HR-210MR Modell HR-110MR HR210MR HR-320MS HR-430MR HR-430MS No D D D D Keménységmérés Rockwell Rockwell Super-Rockwell Rockwell Szuper-Rockwell Kijelző Analóg Analóg Digitális Digitális Digitális Kijelző egység 0,5 HR 0,5 HR inkrementum inkrementum 0,1 HR kijelző 0,1 HR display 0,1 HR kijelző Előterhelés Automatikus mérőóra előbeállítás Automatikus mérőóra beállítás Terhelés navigációs kijelző Automatikus markolat fék Automatikus markolatfék Előterhelés beállítás - - Órás kapcsoló - Órás kapcsoló Terhelőerő választás Súlycsere Súly csere Súlycsere Órás kapcsoló Órás kapcsoló Terhelőerő választás Manuális Fél-automata Fél-automata Automatikus Atomatikus Adatkimenet - - Digimatic Digimatic (SPC), Digimatic (SPC), (SPC), RS-232C RS-232C RS-232C Méret (Sz x Ma x Mé) mm 296 x 512 x x 512 x x 516 x x 516 x x 516 x 780 Tömeg kg Specifikáció Szabvány JIS B 7726, ISO (ASTM E18) Magasság Max. 180mm (burkolattal együtt 100) mm Tapintó mélység Max. 165mm (a tengely középpontjától) Funkciók HR-320MS, HR-430MR, HR-430MS : GO/NOK, Offszet, Skálakonverzió Tápegység AC V, 1.2A (HR-110MR : nem igényel táplálást) Alaptartozékok Gyémánt behatolótest R- és R/Shez, Acél golyó 1/16"/1,587mm, Sík ülék, Nagy V-ülék, Keménység etalon, AC adapter, Burkolat, Szintező. Külön tartozék No. Leírás Ár 56AAK286B Brinell súlykészlet 247,00 HR-110MR, 210MR 62.5, 125, AAK287B Brinell súlykészlet 309,00 HR-320MS 31.25, 62.5, 125, AAK288B Brinell súlykészlet 309,00 HR-430MR 62.5, 125, AAK289B Brinell súlykészlet 247,00 HR-430MS 31.25, 62.5, 125, AAK541B Brinell mikroszkóp 20x 1 298, Körasztal Ø250 mm 1 277,00 PC tartozékok D Digimatic Mini-Processor 445,00 06ADV380E Jelkábel USB (2 m) 100, Jelkábel 1m 47, Adatkábel 2m 57,50 Ülékek Körasztal Ø180 mm 608, Pont ülék (gyémánt bevonat 2 328,00 Super-Rockwell-hez) Vari-reszt 2 554, V-ülék hossza 400 mm, 2 091,00 nyitás 50 mm, Asztal finomállítással 3 657,00 Jominy teszthez Jack reszt 2 554, V-ülék Ø40 mm, , Pont ülék (Ø12 mm) 191, V-ülék Ø40 mm, nyitás 8 232,00 mm, Pont ülék (Ø5,5 mm) 191, V-ülék Ø10, , Konzolos asztal 1 864,00 19BAA072 csak a HR-xxxMR modellhez 19BAA073 csak a HR-xxxMS modellhez Behatolótestek és etalonok a Keménységetalonok fejezetben 592

13 Rockwell HR-100/200/300/400 Opcionális tartozékok Behatolótesteket és etalonokat lásd a Keménységmérő etalonok fejezetben Sorozat 963 További ismertetők és tartozékok a HR-100/200/300/400 sorozathoz HR-320MS Dual típus (Rockwell, Super- Rockwell) Manuális terhelés kezelés. Motorikusan vezérelt terhelési ütem HR-430MS Rockwell keménységmérő berendezése Gazdaságos kivitel, széleskörű alkalmazhatósággal Automata fék és autóstart funkcióval. Motorikusan vezérelt terhelési ütem HR-430MS Duál típus (Rockwell / Super- Rockwell) Gazdaságos kivitel Automata fékkel és autostart funkcióval Motorikus vezérlésú terhelési ütem Automata fék Előterhelés kiválasztás SPC Digimatic és RS-232C interfész 593

14 Rockwell HR-100/200/300/400 Sorozat 963 További ismertetők és tartozékok a HR-100/200/300/400 sorozathoz Round table OD Ø250 mm Variable rest For large probes like profi les Round table OD Ø180 mm For large probes like profi les V-anvil (large) (OD Ø40 mm, groove width 30 mm) For shaft material (max Ø60 mm) Spot anvil (OD Ø12 mm) V-anvil (small) (OD Ø 40 mm, groove width 6 mm) For shaft material (max. Ø8.4 mm) Spot anvil (OD Ø5.5 mm) For plate material Test of long object probes (used together with anvil) Special V-anvil (Length 400 mm, groove width 50 mm) For shaft material (max. Ø100 mm) Micromovement table for Jominy test JIS G 0561 Steel hardenability test Diamond spot anvil (OD Ø10 mm) For plate material Exclusive use for Rockwell superfi cial hardness test Small V-anvil (OD Ø10 mm) For shaft material (max. Ø16 mm) Jack rest Testing of long object probes (used together with anvil or round table) Mount for testing machine Digimatic miniprocessor DP-1VR Connecting cable not included (sold separately), please order separately. Connecting cable (1 m), part No ADV380E USB input tool Direct USB-ITN Easy data input to PC 594

15 Specifikáció Előterhelés Terhelés Terhelés beállítás Terhelés vezérlés Terheléstartási idő Max. minta magasság Max. minta mélység Mértérték konvertálás más keménység skálára Statisztika funkció Adatkimenet Méretek (Szé x Mé x Ma) Tápegység Opcionális tartozékok Tömeg 29,42 N, 98,07 N Szuper Rockwell / / N Rockwell / / / / N Brinell (1) / / / / / / / / 1226 / 1839 N (1) HR-521: csak 1839N Vezérlővel Automatikus (terhelés, tartás, oldás) s (1s lépésben) 205 mm (standard sík ülékhez) 150 mm (behatólótest középpontjától) HV, HK HRA, HRB, HRC, HRD, HRF, HRG, HR15T, HR30T, HR45T, HR15N, HR30N, HR45N, HS, HB, HBS, húzóerő Mért értékek száma, Max., Min., átlag, terjedelem, alsó felső határ, szórás, OK/NOK arány, 1024 tárolt érték, OFFSET, keménység érték, mérési feltételek, folyamatos mérés. X-R szabályzó kártya, 1024 érték szerkesztése, konverziós keménységérték, statisztikai értékek, henger- gömb- és multipont korrekció. RS-232C, Digimatic (SPC) és Centronics Főegység 250 x 670 x 605 mm Vezérlő egység 165 x 260 x 105 mm 100/120/220/240V AC, 50/60Hz További részletek az alaptartozékokról és opciókról lásd a következő oldalt. 65 kg Wizhard Rockwell, Super-Rockwell, Brinell keménységmérő: HR-500 sorozat Sorozat 810 Ezek a keménységmérő berendezések igen produktív mérést tesznek lehetővé. A Wizhard Rockwell, Szuper-Rockwell, Brinell HR-500 sorozat jellemzői: Többszörös terhelő erő létrehozás Rockwell, Super Rockwell és Brinell keménységhez. Delfin orrú behatolótest kar a belső mérési pozíció könyebb eléréséhez (min. ø40 mm / ø22 mm, gyémánt behatolótest esetén) és külső felületek méréséhez. Real-time eletronikus terhelés a túlterhelés kiküszöbölése érdekében. Behatolótest kiemelés a folyamatos méréshez a fix asztalon. Ezzel kiküszöbölhető az asztal instabilitásának hatása. Auto-stop funkció, előterhelés a stabil méréshez. EXPAK szoftver az egyszerű adatkezeléshez 11AAC237 HR-521 / HR-522 HR-523 Modell HR-521 HR-522 HR-523 No D D D Vezérlő egység Érintőképernyős típus Érintőképernyős típus Érintő képernyős típus Asztal emelés Manuális (automata fékkel) Mozgató egység Mozgató egység Asztal mozgatás Manuális Teljes automata Teljesen automatikus 595

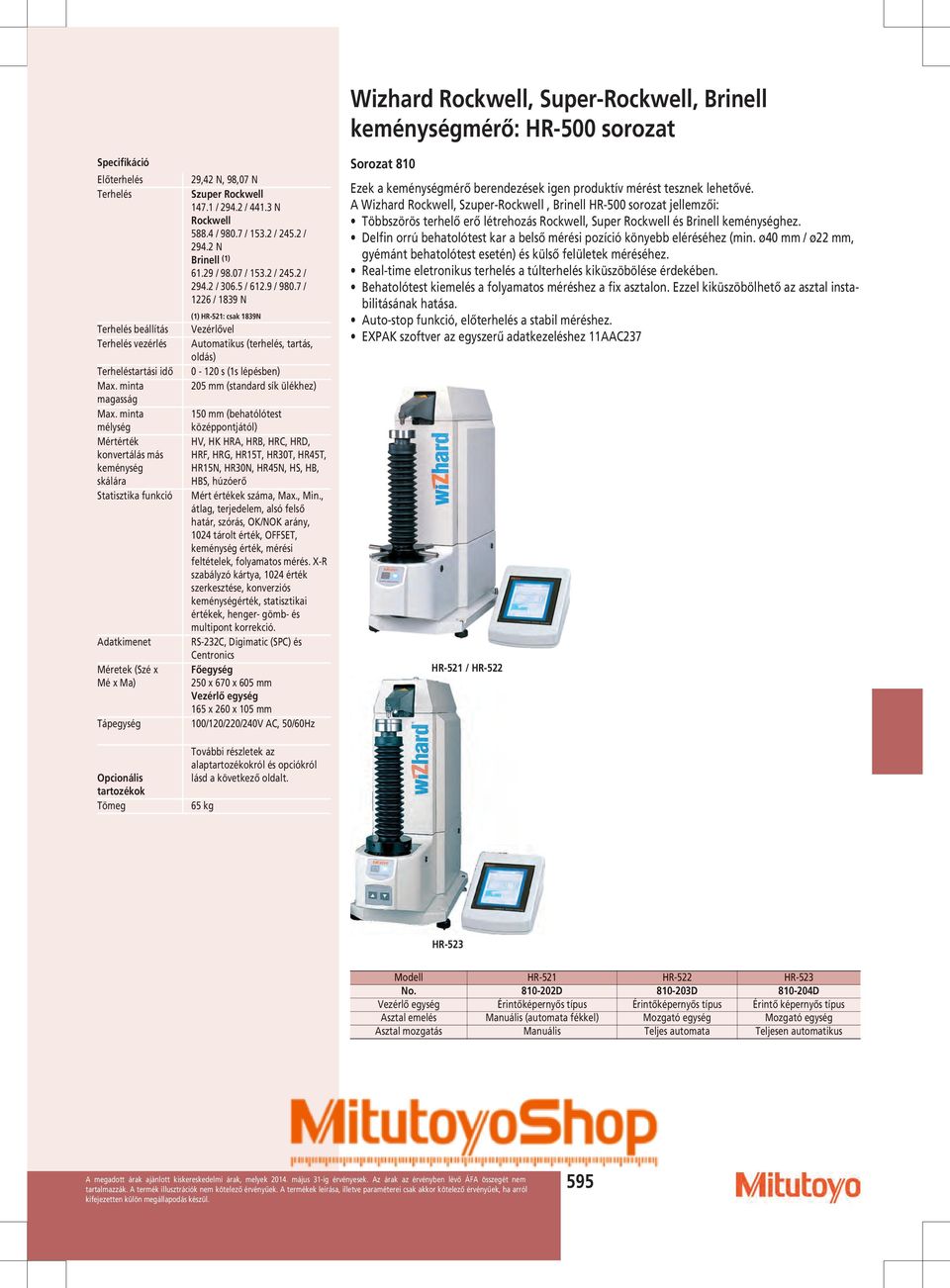

16 Wizhard Rockwell, Super-Rockwell, Brinell keménységmérő: HR-500 sorozat Sorozat 810 Kiegészítő termékleírás és tartozékok a HR-500 sorozathoz Funkció: vezérlő egység Érintő képernyős kivitel LCD érintőképernyős grafikus kijelző. Terhelés kiválasztása keménységskála alapján. Többnyelvű menü: Angol, Német, Francia, Spanyol, Olasz és Japán. Henger- és görbefelület kompenzálás. Adateltolás. Skála konverzió. Statisztikai adatfeldolgozás, max 1024 adatmemória. Mértérték szerkesztés. OK/±NOK minősítés. Statisztkai elemzés, hisztogram és X-R kártya. Expak szoftver 11AAC237. Alaptartozékok No. Leírás Síkasztal Ø64 mm V-ülék Ø40 mm, BAA517 Porvédő takaró A keménységetalon, gyémánt behatolótest, acélgolyó alap tartozék Külön tartozék No. Leírás Ár 11AAA001 EXPAK adatgyűjtő program 19BAA161D Mikroszkóp 20X 556,00 19BAA318D Microscope 40X 605,00 19BAA319D Microscope 100X 653,00 Behatolótestek 19BAA292 Keménység etalonokat és behatolótesteket lásd a Keménységmérő etalonok fejezetben. 19BAA072 Keménység etalonokat és behatolótesteket lásd a Keménységmérő etalonok fejezetben. PC tartozékok D Digimatic Mini-Processor 445,00 Ülékek Körasztal Ø180 mm 608, Körasztal Ø250 mm 1 277, V-ülék Ø40 mm, nyitás 8 232,00 mm, V-ülék Ø10, , V-ülék hossza 400 mm, 2 091,00 nyitás 50 mm, Pont ülék (gyémánt bevonat 2 328,00 Super-Rockwell-hez) Pont ülék (Ø12 mm) 191, Pont ülék (Ø5,5 mm) 191,00 Brinell keménységméréshez további tartozékok állnak rendelkezésre. Lásd a termék saját prospektusát. Behatoló testekhez és keménység etalonokhoz lásd a Keménység etalonok fejezetet. Különböző alakú minták mérhetők az egyenszilárd mérőkar segítségével Delfin orrú behatolótest tartó kar Lásd továbbá a keménységmérők saját termék prospektusát. 596

17 Specifikáció Ütközésmérő Funkciók Tápegység Adatkimenet Behatolótest keményfém golyóval, D típus (ASTM A 956) Automatikus szög kompenzálás, offszet, OK/NOK minősítés, skálák közötti koverzió, adat tárolás (1800 adat), statisztika számítás (átlag, max., min., szórás), auto kikapcsolás, behatolás számláló LR6 elem (2db) vagy AC adapter (opcionális) RS-232C, SPC Ütés elven alapuló keménységmérés: HARDMATIC HH-411 Sorozat 810 A "HARDMATIC HH 411 hordozható keménységmérő fémes anyagok mérésére alkalmas. Jellemzői: A visszapattanás elvén működik. (ASTM A 956 szabvány szerint). Közvetlenül meghatározott mutatószám az L (Leeb-érték), amely átszámítható egyéb skálákra is. A kijelző egység automatikusan mutatja a beállított tűrés alapján az OK/NOK állapotot. Memóriája 1800 mért érték tárolása képes, beesési szög kompenzálás automatikus Expak szoftver az egyszerű adatkezeléshez 11AAC238 Alaptartozékok No. Leírás Keménységmérő rendszer 19BAA457 keményfém golyó behatolótest 19BAA451 Támasztó gyűrű Ø 14 mm HH-411-hez 19BAA450-0 Kiértékelő egység 1 19BAA452 Támasztó gyűrű Ø 14 mm HH-411-hez 19BAA460 Érzékelő kábel HH-411-hez 19BAA258 Tisztító kefe Külön tartozék No. Leírás Ár 19BAA458 Behatolótest DL típushoz 541,00 06AEG302D AC Adapter 9V, 500mA 66,50 11AAC238 EXPAK adatfeldolgozó Behatolótestek UD-412 érzékelő HH-411-hez 3 080, UD-413 érzékelő HH-411-hez 3 142, UD-414 érzékelő HH-411-hez 3 883,00 Keménység etalonok (minden etalon átmérő: 115 mm, vastagság: 33 mm, tömeg: 3.7 kg) 19BAA243 Keménység etalon 880 HLD 1 210,00 (Ø115 mm, t 33 mm, 3,7 kg) 19BAA244 Keménység etalon 830 HLD 1 210,00 (Ø115 mm, t 33 mm, 3,7 kg) 19BAA245 Keménység etalon 730 HLD 1 210,00 (Ø115 mm, t 33 mm, 3,7 kg) 19BAA246 Keménység etalon 620 HLD 1 210,00 (Ø115 mm, t 33 mm, 3,7 kg) 19BAA247 Keménység etalon 520 HLD 1 210,00 (Ø115 mm, t 33 mm, 3,7 kg) PC tartozékok D Digimatic Mini-Processor 445, Jelkábel 1m 47,00 19BAA263 RS-232C cable 206,00 Támasztó gyűrűk 19BAA248 Hengeres támasztó gyűrű 42,50 (R mm): D/DC típus 19BAA249 Üreges henger támasztó 42,50 gyűrű (R14-20 mm): D/DC típus 19BAA250 Gömb támasztó gyűrű (R10 24, mm): D/DC típus 19BAA251 Üreges gömb támasztó gyűrű (R mm): D/DC típus 24, Példa alkalmazásra Modell HH-411 No Ár 5 356,00 [ ] Pontosság ±12 HL (800 HL +/- 1.5%) Konverziós tartomány/ lépés Vickers HV / 1 HV Brinell HB / 1 HB Rockwell C HRC / 0.1 HRC Rockwell B HRB / 0.1 HRB Shore HS / 0.1 HS Szakítószilárdság MPa / 1 MPa Minta vastagság Minta tömeg Méretek Mérő- és kijelző egység Kijelző egység Felbontás Tömeg Min. 5 mm 5 kg vagy nagyobb ø28 x 175 mm / 70 x 110 x 35 mm 7-szegmenses LCD HL 320 g Lásd továbbá a keménységmérők saját termék prospektusát. UD-412 érzékelő Hengeres felületek belső falának méréséhez. Könnyű pozícionálás a hengeres felületekre. UD-413 érzékelő Konkáv felületek méréséhez UD-414 érzékelő Fogaskerék fogak, hegesztett sarokfelületek méréséhez 597

18 Digitális és analóg Durometer: HARDMATIC HH-300 Sorozat 811 Kompakt digitális/analóg kivitelű Durometer gumi és műanyag keménységmérő készülék jellemzői: Digitális/órás Durometer a következő anyagokhoz: natúr gumi, neoprén, polyészter, PVC, bőr, thiokol, nitrid gumi, wax, vinyl, cellulóz acetát, üveg polystyren, stb. Kompakt kivitel Shore keménység "A" és "D" Modell HH-331 HH-332 HH-333 HH-334 No Ár [ ] 560, ,00 560, ,00 Típus Órás Digitális Órás Digitális Skála Shore A Shore A Shore D Shore D Méréstartomány (belső) Shore A Shore A Shore D Shore D Rugóerő mn H (keménység leolvasás: 10-90) H (Keménység leolvasás: 10-90) H (Keménység leolvasás: 20-90) H (keménység leolvasás: 20-90) Tapintó alak Hasított kúp Hasított kúp Kúp Kúp Tapintó szöge 35 (±0.25 ) 35 (±0.25 ) 35 (±0.25 ) 35 (±0.25 ) Tapintó sugár (±0.012 mm) 0.1 (±0.01 mm) Tapintó átmérő ø0.79 mm (±0.01 mm) ø0.79 mm (±0.01 mm) - - Tápegység - SR44 elem - SR44 elem Méretek (Szé x Mé x Ma) 56 x 33.5 x 144 mm 60 x 28.5 x 193 mm 56 x 33.5 x 186 mm 60 x 28.5 x 193 mm Tömeg g Specifikáció Felbontás Órás modell : 1 Digitális modell : 0.5 Beállító etalonok ASTM D 2240 ; ISO 868 ; ISO száma 7619 ; DIN ; JIS K 6253 : JIS K 7215 Behatoló átmérő ø1,25 (±0,15 mm) Talpnyomás ø18 mm Behatolótest kilógás 2,5 mm Funkciók Digitális modell: értéktartás, nullázás, SPC kiadás, ON/OFF Órás modell: csúcsérték megtartás Külön tartozék No. Leírás Ár Keménységetalon készlet 64AAA590 Készlet (gumi) Keménység 252,00 20, 40, 80 Shore D 64AAA964 Készlet (gumi) Keménység 216,00 30, 60, 90 Shore A Mérőállványok Mérőállvány ( / 2 153, )-hoz Mérőállvány ( / 2 153, )-hoz 19BAA180 Tartó PC tartozékok D Digimatic Mini-Processor 445, Jelkábel 1m balos 30, Adatkábel 2m 36,00 Tartalék súlyok Másodlagos súly (Shore A) Másodlagos súly (Shore B) Mérőállvány - Asztalméret: ø90 mm - Max. mintamagasság: 90 mm Alkalmazás Az asztal a Durometerhez rögzíthető kivitelű. Állandó mérőerőt garantál a mdb felületére merőlegesen történő méréssel. 64AAA964 Jól ismételhető mérés mérés közben az emberi tényező minimalizásával. Közvetlenül csatlakoztatható súlyok nagyméretű darabokhoz, ahol az asztal már nem használható. Külön súlyok a Durometer rugóterhelésének kalibrálásához. 598

19 Digitális és analóg Durometer: HARDMATIC HH-300 Specifikáció Felbontás Analóg modell: 1 Digitális modell: 0.5 Beállító etalonok ASTM D 2240 ; ISO 868 ; ISO száma 7619 ; DIN ; JIS K 6253 : JIS K 7215 Behatoló átmérő ø1,25 (±0,15 mm) Talpnyomás 44 x 18 mm Behatolótest kilógás 2,5 mm Funkciók Digitális modell : értéktartás, nullázás, SPC kiadás, ON/OFF Órás modell: csúcsérték tartás Külön tartozék No. Leírás Ár Keménységetalon készlet 64AAA590 Készlet (gumi) Keménység 252,00 20, 40, 80 Shore D 64AAA964 Készlet (gumi) Keménység 216,00 30, 60, 90 Shore A Mérőállványok Mérőállvány ( / 2 153, )-hoz Mérőállvány ( / 2 153, )-hoz 19BAA180 Tartó PC tartozékok D Digimatic Mini-Processor 445, Jelkábel 1m balos 30, Adatkábel 2m 36,00 Tartalék súlyok Másodlagos súly (Shore A) Másodlagos súly (Shore B) Sorozat 811 Kompakt digitális/analóg kivitelű Durometer keménységmérő készülék jellemzői: Digitális/órás Durometer a következő anyagokhoz: natúr gumi, neoprén, polyészter, PVC, bőr, thiokol, nitrid gumi, wax, vinyl, cellulóz acetát, üveg polystyren, stb. Kompakt kivitel Shore keménység "A" és "D" Kompakt digitális modell Kompakt órás modell Mérőóállvány - Asztalméret: ø90 mm - Max. mintamagasság: 90 mm Lásd továbbá a keménységmérők saját termék prospektusát. Modell HH-335 HH-336 HH-337 HH-338 No Ár [ ] 560, ,00 560, ,00 Típus Analogico Digitale Analogico Digitale Skála Shore A Shore A Shore D Shore D Méréstartomány (belső) Shore A Shore A Shore D Shore D Rugóerő mn H (keménység leolvasás: 10-90) H (keménység leolvasás: 10-90) H (Keménység leolvasás: 20-90) H (Keménység leolvasás: 20-90) Tapintó alak Hasított kúp Hasított kúp Kúp Kúp Tapintó szöge 35 (±0.25 ) 35 (±0.25 ) 30 (±0.5 ) 30 (±0.5 ) Tapintó sugár (±0.01 mm) 0.1 (±0.01 mm) Tapintó átmérő ø0.79 (±0.01 mm) ø0.79 (±0.01 mm) - - Tápegység - SR44 elem - SR44 elem Méretek (Szé x Mé x Ma) 56 x 33.5 x 144 mm 60 x 28.5 x 151 mm 56 x 33.5 x 144 mm 60 x 28.5 x 151 mm Tömeg g AAA

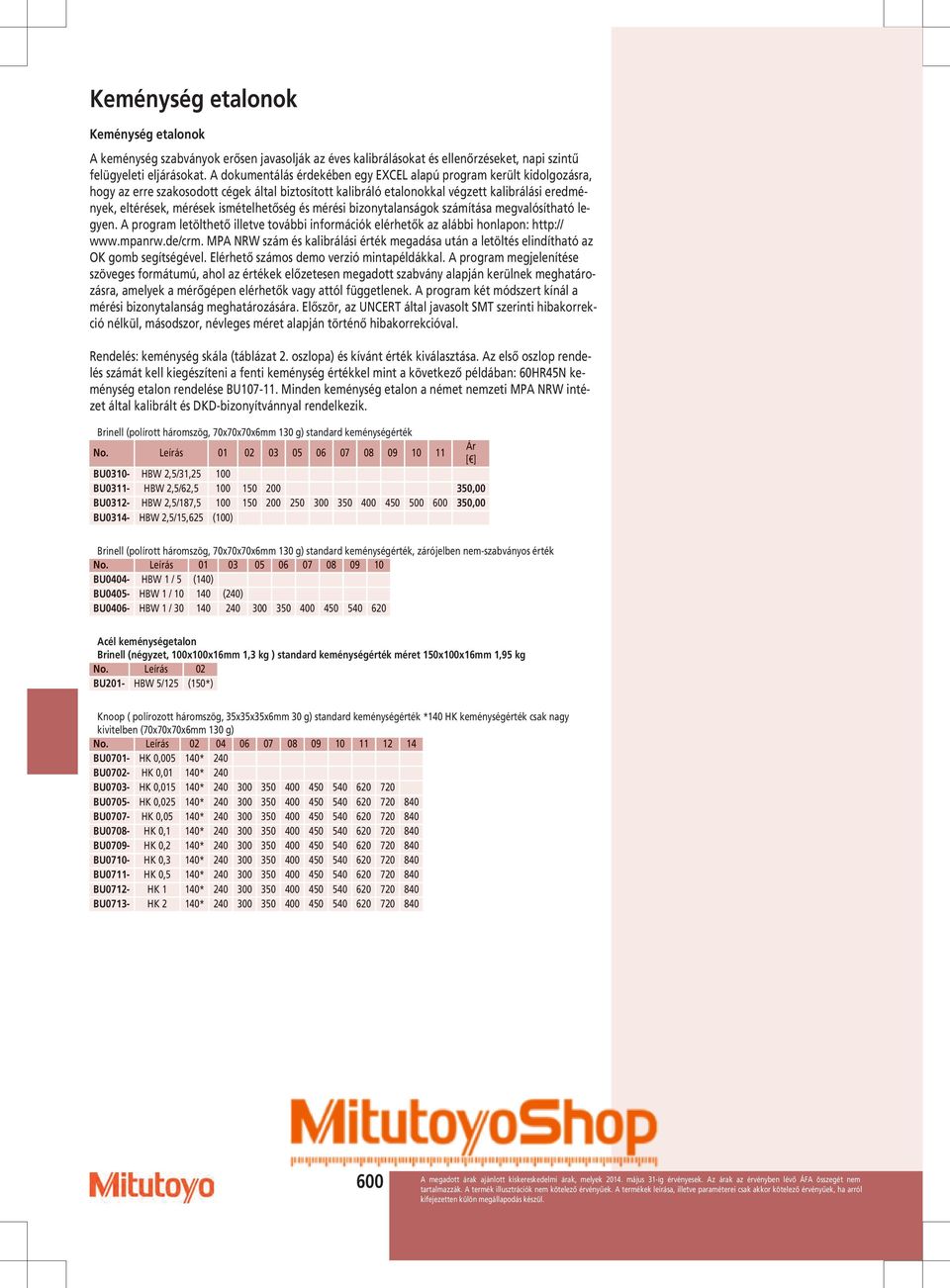

20 Keménység etalonok Keménység etalonok A keménység szabványok erősen javasolják az éves kalibrálásokat és ellenőrzéseket, napi szintű felügyeleti eljárásokat. A dokumentálás érdekében egy EXCEL alapú program került kidolgozásra, hogy az erre szakosodott cégek által biztosított kalibráló etalonokkal végzett kalibrálási eredmények, eltérések, mérések ismételhetőség és mérési bizonytalanságok számítása megvalósítható legyen. A program letölthető illetve további információk elérhetők az alábbi honlapon: MPA NRW szám és kalibrálási érték megadása után a letöltés elindítható az OK gomb segítségével. Elérhető számos demo verzió mintapéldákkal. A program megjelenítése szöveges formátumú, ahol az értékek előzetesen megadott szabvány alapján kerülnek meghatározásra, amelyek a mérőgépen elérhetők vagy attól függetlenek. A program két módszert kínál a mérési bizonytalanság meghatározására. Először, az UNCERT által javasolt SMT szerinti hibakorrekció nélkül, másodszor, névleges méret alapján történő hibakorrekcióval. Rendelés: keménység skála (táblázat 2. oszlopa) és kívánt érték kiválasztása. Az első oszlop rendelés számát kell kiegészíteni a fenti keménység értékkel mint a következő példában: 60HR45N keménység etalon rendelése BU Minden keménység etalon a német nemzeti MPA NRW intézet által kalibrált és DKD-bizonyítvánnyal rendelkezik. Brinell (polírott háromszög, 70x70x70x6mm 130 g) standard keménységérték No. Leírás Ár [ ] BU0310- HBW 2,5/31, BU0311- HBW 2,5/62, ,00 BU0312- HBW 2,5/187, ,00 BU0314- HBW 2,5/15,625 (100) Brinell (polírott háromszög, 70x70x70x6mm 130 g) standard keménységérték, zárójelben nem-szabványos érték No. Leírás BU0404- HBW 1 / 5 (140) BU0405- HBW 1 / (240) BU0406- HBW 1 / Acél keménységetalon Brinell (négyzet, 100x100x16mm 1,3 kg ) standard keménységérték méret 150x100x16mm 1,95 kg No. Leírás 02 BU201- HBW 5/125 (150*) Knoop ( polírozott háromszög, 35x35x35x6mm 30 g) standard keménységérték *140 HK keménységérték csak nagy kivitelben (70x70x70x6mm 130 g) No. Leírás BU0701- HK 0, * 240 BU0702- HK 0,01 140* 240 BU0703- HK 0, * BU0705- HK 0, * BU0707- HK 0,05 140* BU0708- HK 0,1 140* BU0709- HK 0,2 140* BU0710- HK 0,3 140* BU0711- HK 0,5 140* BU0712- HK 1 140* BU0713- HK 2 140*

21 Keménység etalonok Rockwell (négyszög, 60x60x16mm 465 g) standard keménységérték No. Leírás BU101- HRA ,8 62, ,6 70,2 72,8 75,4 78,1 80, ,4 BU102- HRB (S/W) BU103- HRC /63 65 BU104- HRF (S/W) BU105- HR 15 N 67,7 70,5 73,4 76,2 79,1 81,9 84,7 87,5 89,9 90,8 91,3 BU106- HR 30 N 41,2 45,6 50,1 54,6 59,1 63, ,1 76, ,2 BU107- HR 45 N 19,7 25,4 31, ,8 48,5 54, ,7 68,5 71,4 BU108- HR 15 T (S/W) 80 86, ,2 BU109- HR 30 T (S/W) 56,5 69,2 77,3 82 BU110- HR 45 T (S/W) 33,5 52,8 64,6 72,1 BU115- HRG (S/W) BU116- HRE (S/W) 95 BU117- HRD BU118- HRK S/W) Vickers (polírozott háromszög, 70 x 70 x 70 x 6 mm 130g) standard keménység No. Leírás Ár [ ] BU0601- HV ,00 BU0602- HV ,00 BU0603- HV ,00 BU0604- HV ,00 BU0605- HV ,00 BU0612- HV ,00 BU0613- HV ,00 BU0614- HV ,00 Mikro-Vickers (polírozott háromszög, 35x35x35x6mm 30 g) standard keménységérték, zárójelben nem-szabványos érték, átló <20µm No. Leírás Ár [ ] BU0501- HV 0,01 (240) BU0502- HV 0,015 (240) (300) BU0503- HV 0,025 (240) (300) BU0505- HV 0,03 (300) (300) (350) (400) (450) BU0506- HV 0,5 (240) (300) (350) (400) (450) (540) (620) (720) (840) BU0507- HV 0, (350) (400) (450) (540) (620) (720) (840) 525,00 BU0508- HV 0, (540) 620 (720) ,00 BU0510- HV 0, ,00 BU0511- HV 0, BU0512- HV ,00 BU0513- HV BU0514- HV BU0515- HV BU0516- HV ,00 601

22 Keménység etalonok Alumínium keménység etalon Vickers (150x100x16mm 650 g) standard keménységérték No. Leírás Ár [ ] BU1707- HBW 5/62,5 (60) (80) 801,00 BU1708- HBW 5/ ,00 BU1709- HBW 5/ ,00 Vickers (75x75x16mm 250g) standard keménységérték zárójelben a nem-szabványos érték No. Leírás Ár [ ] BU1803- HBW 2,5/15,625 (60) (80) 801,00 BU1804- HBW 2,5/31, ,00 BU1805- HBW 2,5/62, ,00 Rockwell (75x75x16mm 250 g) standard keménység érték No. Leírás Ár [ ] BU1601- HRB (S/W ,00 BU1602- HRE (S/W) ,00 BU1603- HRF (S/W) ,00 BU1604- HRH (S/W) ,00 BU1605- HRK (S/W) ,00 BU1606- HR 15 T (S/W) ,00 BU1607- HR 30 T (S/W) ,5 801,00 BU1608- HR 45 T (S/W) ,5 801,00 Vickers (75x75x16mm 250 g) standard keménységérték No. Leírás Ár [ ] BU1900- HV ,00 BU1901- HV ,00 BU1902- HV ,00 BU1903- HV ,00 BU1904- HV ,00 BU1905- HV ,00 BU1906- HV ,00 BU1907- HV ,00 Behatolótestek No. Csak behatolótest 19BAA162MPA 5,0mm keményfém 19BAA163MPA 10,0mm keményfém 19BAA277 19BAA279 19BAA280 1mm 2,5mm 5mm Csak golyó Alak Géptípus Megjegyzés keményfém golyóval keményfém golyóval keményfém golyóval 19BAA281MPA 1,0mm keményfém 19BAA283MPA 2,5mm keményfém 19BAA284 10mm keményfém golyóval HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat DKD bizonyítvánnyal DKD bizonyítvánnyal bizonyítvány nélkül jegyzőkönyv nélkül bizonyítvány nélkül DKD jegyzőkönyvvel DKD bizonyítvánnyal jegyzőkönyv nélkül MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal No. Gyémánt behatolótest Alak Géptípus 19BAA062MPA HK 0,01 HM/MVK HM-100 HM-200 MVK sorozat DKD bizonyítvánnyal 19BAA063MPA HK 0,2 HV/AVK HV-100 AVK sorozat DKD bizonyítvánnyal MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 602
