1 Keménységmérő berendezések Micro-Vickers keménység HM-Sorozat Oldal 564 Rockwell, Super-Rockwell, Brinell Oldal 568 Hordozható keménységmérő Oldal 573 Keménység etalon Oldal

2 Mikro-Vickers keménységmérő: HM-210/220 Sorozat 810 Ez a berendezés elektromágneses terhelés generálással állítja be a méréshez szükséges terhelést. A HM-210/220 jellemzői: Érintő-képernyő vagy szoftveres vezérlés Nagy teljesítményű optikai rendszer a lenyomat vizsgálatához. Nagy fókusztávolság az ütközések elkerülése érdekében 6 objektív: 10X, 20X, 50X és 100X a lenyomat megfigyelésére, ill. 2X és 5X a lenyomat környezetének vizsgálatához. Hosszú élettartamú LED megvilágítás és természetes színkezelés, jó kontrasztképzés. Érintő képernyő a feltételek és paraméterek beállítására, az egyszerű kezeléshez. Kézi asztal a mdb. egyszerű pozícionálásához. Expak szoftver az egyszerű adatkezelésre 11AAC236 AVPAK-20 szoftver az automatikus méréshez. Alacsony terhelő erő 0,4903 x 10-3 (0,05gf) mint alapterhelésű modell. Aktuális behatolási mélység megjelenítés Specifikáció Terhelési mód Terheléstartási idő Terhelés vezérlés Elekromágneses s (1s lépésben) Automatikus (terhelés, tartás, oldás) Motorikus / Manuális Behatolótest / Objektív váltó Adatkimenet RS-232C, Digimatic, USB 2 interfész XY asztal [mm] Asztal méret A + B : 25 x 25 mm / 50 x 50 mm Elmozdulás C + D: 50 x 50 mm / 100 x 100 mm Fókusztávolság Vickers skála 50X = 2,5 mm (további objektívek is elérhetők) HM-210A/210B/210C/210D HV0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1 Tömeg HM-220A/220B/220C/220D HV0,00005; 0,0001; 0,0002; 0,0003; 0,0005; 0,001; 0,002; 0,003; 0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2 43 kg Revolverfej 2 behatolótesttel és 4 objektívvel Hardness Testing Érintőképernyős kivitel Kérje keménységmérés témájú katalógusunkat! Főegység Vezérlő egység Terhelés XY Asztal Kiválasztás Szoftver Fókuszálás Szoftveres kivitel Rendszer A Rendszer B Rendszer C Rendszer D HM-210 HM-220 HM-210 HM-220 HM-210 HM-220 HM-210 HM-220 Érintő képernyős típus Szoftver vezérelt típus Szoftver vezérelt típus Szoftver vezérelt típus Standard Alacsony Standard Alacsony Standard Alacsony Standard Alacsony Manuális Manuális Motorikus Motorikus 25 x25mm 25 x25mm 50 x 50mm 50 x 50mm 50 x 50mm 50 x 50mm 100 x 100mm 100 x 100mm - AVPAK-20 AVPAK-20 AVPAK-20 Manuális Manuális Manuális Auto fókusz 564

3 Mikro-Vickers keménységmérő: HM-210/220 Kézi vagy teljesen automatikus mérés Video kamera egység (manuális modellekhez) CCD kamera és 8.4"/213,4mm TFT monitor a vizsgálatokhoz és a lenyomatok mérésére nagy nagyítás mellett. Rendszer A HM-210A/HM-220A Jellemzők: Érintőképernyős kezelőszerv Lenyomatmérés mérőmikroszkóppal Pozícionálás manuális XY asztallal Rendszer C HM-210C/HM-220C Jellemzők AVPAK-20 vezérlő egység Automatikus lenyomat olvasás Automatikus pozícionálás a motorikus XY asztallal AVPAK-20 szoftver az automatikus keménységméréshez A szoftver vezérlési, mérési és jegyzőkönyvezései funkciókkal rendelkezik. Támogatja a keményésgi beállításokat és az automatikus mérést. Széles funkciókészlet PC-s környezetben Kompatibilis a Windows 7 Professional 32-bit operációs rendszerrel. Rendszer B HM-210B/HM-220B Automatikus méretezés az AVPAK-20-szal a lenoymat mérési hiba elkerülése érdekénben Jellemzők AVPAK-20 vezérlő egység Automatikus lenyomat olvasás Automatikus pozícionálás a motorikus XY asztallal Rendszer D HM-210D/HM-220D Csúcsmodell autófókusszal Jellemzők AVPAK-20 vezérlő egység Automatikus lenyomat olvasás Automatikus pozícionálás a motorikus XY asztallal Automatikus fókuszálással 565

4 Mikro-Vickers keménységmérő: HM-210/220 Konfiguráció Érintő képernyős modellek Rendszer A Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel D Video kamera egység D HM-210 Rendszer A Manuális XY asztal 25 x 25mm X objektív 11AAC104 5X objektív 11AAC105 HM-210 Rendszer A Főegység standard terheléssel D 10X objektív 11AAC106 Manuális XY asztal 50 x 50mm X objektív 11AAC X objektív 11AAC108 Behatólótest szár egység 11AAC109 19BAA061 knoop behatolótesttel Főegység alacsony terheléssel D Video kamera egység D HM-220 Rendszer A Manuális XY asztal 25 x 25mm X objektív 11AAC104 5X objektív 11AAC105 Főegység alacsony terheléssel D 10X objektív 11AAC106 HM-220 Rendszer A Manuális XY asztal 50 x 50mm X objektív 11AAC X objektív 11AAC108 Megjegyzések Behatolási kép felvételéhez (50x) Fénysugár csökkentés a behatolás körül Behatólótest szár egység 11AAC110 19BAA062 knoop behatolótesttel Szoftveres kezelés Szoftveres kezelés Rendszer B Rendszer C Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel D 2X objektív 11AAC104 HM-210 Rendszer B Manuális XY asztal 25 x 25mm X objektív 11AAC105 AVPAK-20* 11AAC316 10X objektív 11AAC106 20X objektív 11AAC107 Főegység standard terheléssel D 100X objektív 11AAC108 HM-210 Rendszer B Manuális XY asztal 50 x 50mm Behatólótest szár egység 11AAC109 19BAA061 knoop behatolótesttel AVPAK-20* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Főegység alacsony terheléssel D 2X objektív 11AAC104 HM-220 Rendszer B Manuális XY asztal 25 x 25mm X objektív 11AAC105 AVPAK-20* 11AAC316 10X objektív 11AAC106 20X objektív 11AAC107 Főegység alacsony terheléssel D 100X objektív 11AAC108 HM-220 Rendszer B Manuális XY asztal 50 x 50mm Behatólótest szár egység 11AAC110 19BAA062 knoop behatolótesttel AVPAK-20* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel D 2X objektív 11AAC104 HM-210 Rendszer C Motorikus XY asztal 50 x 50mm D 5X objektív 11AAC105 AVPAK-20* 11AAC316 10X objektív 11AAC106 20X objektív 11AAC107 Főegység standard terheléssel D 100X objektív 11AAC108 HM-210 Rendszer C Motorikus XY asztal 100 x 100mm D Behatólótest szár egység 11AAC109 19BAA061 knoop behatolótesttel AVPAK-20* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Főegység alacsony terheléssel D 2X objektív 11AAC104 HM-220 Rendszer C Motorikus XY asztal 50 x 50mm D 5X objektív 11AAC105 Megjegyzések Megjegyzések AVPAK-20* 11AAC316 10X objektív 11AAC106 20X objektív 11AAC107 Főegység alacsony terheléssel D 100X objektív 11AAC108 HM-220 SYSTEM C Motorikus XY asztal 100 x 100mm D Behatólótest szár egység 11AAC110 19BAA062 knoop behatolótesttel AVPAK-20* 11AAC316 Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Objektívek széles választéka kölönböző nagyítással Objektiv Vickers-Skala HV 0, ,02 HV 0,2-1 HV 1-2 2x Use this objectives only for probe overview 5x Use this objectives only for probe overview 10x 20x 50x 100x 10x objectiv for easy focus Use this table or first orientation Szoftveres kezelés Rendszer D Választható külön tartozékok Rendszer konfigurálás GYÁRI OPCIÓK Főegység standard terheléssel D 2X objektív 11AAC104 Motorikus XY asztal 50 x 50mm HM-210 Rendszer D D 5X objektív 11AAC105 Auto fókusz asztal egység X objektív 11AAC106 AVPAK-20* 11AAC316 20X objektív 11AAC X objektív 11AAC108 Főegység standard terheléssel D Behatólótest szár egység 11AAC109 19BAA061 knoop behatolótesttel Motorikus XY asztal 100 x 100mm HM-210 Rendszer D D Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Auto fókusz asztal egység AVPAK-20* 11AAC316 Főegység alacsony terheléssel D 2X objektív 11AAC104 Motorikus XY asztal 50 x 50mm HM-220 Rendszer D D 5X objektív 11AAC105 Auto fókusz asztal egység X objektív 11AAC106 AVPAK-20* 11AAC316 20X objektív 11AAC X objektív 11AAC108 Főegység alacsony terheléssel D Behatólótest szár egység 11AAC110 19BAA062 knoop behatolótesttel Motorikus XY asztal 100 x 100mm HM-220 Rendszer D D Mérőmikroszkóp 11AAC129 A VISION UNIT egységgel nem használható Auto fókusz asztal egység AVPAK-20* 11AAC316 Megjegyzések * A PC-t nem tartalmazza. Mindegyik rendszert 50x objektívvel szállítjuk 566

5 Mikro-Vickers keménységmérő: HM-210/220 AVPAK-20 szoftver B,C és D rendszerekhez Grafikus nézet (tárolt kép) Minta megtekintésére és pozícionálási mintázat ellenőrzésére. A digitális nagyítás funkció növeli az ellenőrzés hatékonyságát. Funkciók Jegyzőkönyv nézet Egyedi fotók, képek, grafikonok, táblázatok, stb illeszthetők a jegyzőkönyvre. Összefűzés Egymás utáni képek összefűzése. Szkennelés Automikus szkennelési mérés. Képek előállítása a tárgyasztalon található külső kontúrról, majd képek kombinálása. Vezérlő képernyőelrendezés, terhelés státusz, eredmény képernyő szabadon változtatható. Navigációs funkciók Segíti a pozícionálási lépéseket (B-rendszer) Többszörös minta kezelése Mérőprogram támogatja a sorozatmérést. Mérés Különböző mérőprogramok futtatása Alkatrész manager Közös mérőprogramok futtatása azonos alakzatok esetén Mintázat készítés Az eszköz az egyenes vonalú, zig-zag, ill. betanított mintázatokat támogatja. Mintázat készítés Az eszköz az egyenes vonalú, zig-zag, ill. betanított mintázatokat támogatja. 567

6 Rockwell HR-100/200/300/400 Sorozat különböző, gazdaságos kivitelű Rockwell keménységmérő készülék igen hatékony segítőtárs a mindennapi mérésekhez. A Rockwell HR-100/200/300/400 keménységmérők jellemzői: Továbbfejlesztett kialakításának köszönhetően pontos mdb pozícionálhatóság. Csak egy sík felületű asztal szükséges a beüzemeléshez. Egyszerű kezelhetőség: analóg típusok (HR-110MR, HR-210MR). HR-110MR környezetbarát kivitel, nem igényel áramellátást. digitális típus (HR-430MR és HR-430MS), automata fékkel & automata terheléssel az egyszerű kezelhetőség érdekében. digitális típusok (HR-320MS, HR-430MR és HR-430MS) digimatic adatkimenettel, Digimatic Miniprocessor (DP1-VR) a nyomtatáshoz, Input tools (USB-ITN-E) a PC-hez való csatlakoztatáshoz és adatátvitelhez. Brinell keménységhez a következő külön tartozék szükséges: Brinell behatolótest, súlykészlet és mérőmikroszkóp. HR-110MR Rockwell keménységmérő berendezés Energiatakarékos, környezetbarát kivitel Manuális kezelés, súlycseréléssel HR-210MR Rockwell keménységmérő berendezés Manuális súlycsere (teljes terhelés megválasztással) előterhelés kezeléssel. Motorikus hajtásvezérlés terheléskor. HR-110MR és HR-210MR Modell HR-110MR HR210MR HR-320MS HR-430MR HR-430MS No D D D D 4562, , , , ,00 Keménységmérés Rockwell Rockwell Super-Rockwell Rockwell Szuper-Rockwell Kijelző Analóg Analóg Digitális Digitális Digitális Kijelző egység 0,5 HR 0,5 HR inkrementum inkrementum 0,1 HR kijelző 0,1 HR display 0,1 HR kijelző Előterhelés Automatikus mérőóra előbeállítás Automatikus mérőóra beállítás Terhelés navigációs kijelző Automatikus markolat fék Automatikus markolatfék Előterhelés beállítás - - Órás kapcsoló - Órás kapcsoló Terhelőerő választás Súlycsere Súly csere Súlycsere Órás kapcsoló Órás kapcsoló Terhelőerő választás Manuális Fél-automata Fél-automata Automatikus Atomatikus Adatkimenet - - Digimatic Digimatic (SPC), Digimatic (SPC), (SPC), RS-232C RS-232C RS-232C Méret (Sz x Ma x Mé) mm 296 x 512 x x 512 x x 516 x x 516 x x 516 x 780 Tömeg kg Specifikáció Szabvány JIS B 7726, ISO (ASTM E18) Magasság Max. 180mm (burkolattal együtt 100) mm Tapintó mélység Max. 165mm (a tengely középpontjától) Funkciók HR-320MS, HR-430MR, HR-430MS : GO/NOK, Offszet, Skálakonverzió Tápegység AC V, 1,2A (HR-110MR : nem igényel táplálást) Alaptartozékok Gyémánt behatolótest R- és R/Shez, Acél golyó 1/16"/1,587mm, Sík ülék, Nagy V-ülék, Keménység etalon, AC adapter, Burkolat, Szintező. Külön tartozék No. Leírás 56AAK286B Brinell súlykészlet 254,00 HR-110MR, 210MR 62.5, 125, AAK287B Brinell súlykészlet 318,00 HR-320MS 31.25, 62.5, 125, AAK288B Brinell súlykészlet 318,00 HR-430MR 62.5, 125, AAK289B Brinell súlykészlet 254,00 HR-430MS 31.25, 62.5, 125, AAK541B Brinell mikroszkóp 20x 1337, Körasztal Ø180 mm 626, Körasztal Ø250 mm 1315,00 PC tartozékok (kivéve HR-110, HR-210) D Digimatic Mini-Processor 445,00 06ADV380E Jelkábel USB (2 m) 100, Jelkábel 1m 47, Adatkábel 2m 58,00 Ülékek Pont ülék (gyémánt bevonat 2398,00 Super-Rockwell-hez) Vari-reszt 2631, V-ülék hossza 400 mm, 2154,00 nyitás 50 mm, Asztal finomállítással 3767,00 Jominy teszthez Jack reszt 2631, V-ülék Ø40 mm, , Pont ülék (Ø12 mm) 197, V-ülék Ø40 mm, nyitás 8 239,00 mm, Pont ülék (Ø5,5 mm) 197, V-ülék Ø10, , Konzolos asztal 1920,00 19BAA072 csak a HR-xxxMR modellhez 19BAA073 csak a HR-xxxMS modellhez Behatolótestek és etalonok a Keménységetalonok fejezetben 568

7 Rockwell HR-100/200/300/400 Opcionális tartozékok Behatolótesteket és etalonokat lásd a Keménységmérő etalonok fejezetben Sorozat 963 További ismertetők és tartozékok a HR-100/200/300/400 sorozathoz HR-320MS Dual típus (Rockwell, Super- Rockwell) Manuális terhelés kezelés. Motorikusan vezérelt terhelési ütem HR-430MS Rockwell keménységmérő berendezése Gazdaságos kivitel, széleskörű alkalmazhatósággal Automata fék és autóstart funkcióval. Motorikusan vezérelt terhelési ütem HR-430MS Duál típus (Rockwell / Super- Rockwell) Gazdaságos kivitel Automata fékkel és autostart funkcióval Motorikus vezérlésú terhelési ütem Automata fék Előterhelés kiválasztás SPC Digimatic és RS-232C interfész 569

8 Rockwell HR-100/200/300/400 Sorozat 963 További ismertetők és tartozékok a HR-100/200/300/400 sorozathoz Round table OD Ø250 mm Variable rest For large probes like profi les Round table OD Ø180 mm For large probes like profi les V-anvil (large) (OD Ø40 mm, groove width 30 mm) For shaft material (max Ø60 mm) Spot anvil (OD Ø12 mm) V-anvil (small) (OD Ø 40 mm, groove width 6 mm) For shaft material (max. Ø8.4 mm) Spot anvil (OD Ø5.5 mm) For plate material Test of long object probes (used together with anvil) Special V-anvil (Length 400 mm, groove width 50 mm) For shaft material (max. Ø100 mm) Micromovement table for Jominy test JIS G 0561 Steel hardenability test Diamond spot anvil (OD Ø10 mm) For plate material Exclusive use for Rockwell superfi cial hardness test Small V-anvil (OD Ø10 mm) For shaft material (max. Ø16 mm) Jack rest Testing of long object probes (used together with anvil or round table) Mount for testing machine Digimatic miniprocessor DP-1VR Connecting cable not included (sold separately), please order separately. Connecting cable (1 m), part No ADV380E USB input tool Direct USB-ITN Easy data input to PC 570

9 Specifikáció Terhelés vezérlés Terheléstartási idő Max. minta magasság Max. minta mélység Mértérték konvertálás más keménység skálára Statisztika funkció Adatkimenet Méretek (Szé x Mé x Ma) Tápegység Opcionális tartozékok Tömeg Automatikus (terhelés, tartás, oldás) s (1s lépésben) 205 mm (standard sík ülékhez) 150 mm (behatólótest középpontjától) HV, HK HRA, HRB, HRC, HRD, HRF, HRG, HR15T, HR30T, HR45T, HR15N, HR30N, HR45N, HS, HB, HBS, húzóerő Mért értékek száma, Max., Min., átlag, terjedelem, alsó felső határ, szórás, OK/NOK arány, 1024 tárolt érték, OFFSET, keménység érték, mérési feltételek, folyamatos mérés. X- R szabályzó kártya, 1024 érték szerkesztése, konverziós keménységérték, statisztikai értékek, henger- gömb- és multipont korrekció. RS-232C, Digimatic (SPC) és Centronics Főegység 250 x 670 x 605 mm Vezérlő egység 165 x 260 x 105 mm 100/120/220/240V AC, 50/60Hz További részletek az alaptartozékokról és opciókról lásd a következő oldalt. 65 kg Wizhard Rockwell, Super-Rockwell, Brinell keménységmérő: HR-500 sorozat Sorozat 810 Ezek a keménységmérő berendezések igen produktív mérést tesznek lehetővé. A Wizhard Rockwell, Szuper-Rockwell, Brinell HR-500 sorozat jellemzői: Többszörös terhelő erő létrehozás Rockwell, Super Rockwell és Brinell keménységhez. Delfin orrú behatolótest kar a belső mérési pozíció könyebb eléréséhez (min. ø40 mm / ø22 mm, gyémánt behatolótest esetén) és külső felületek méréséhez. Real-time eletronikus terhelés a túlterhelés kiküszöbölése érdekében. Behatolótest kiemelés a folyamatos méréshez a fix asztalon. Ezzel kiküszöbölhető az asztal instabilitásának hatása. Auto-stop funkció, előterhelés a stabil méréshez. EXPAK szoftver az egyszerű adatkezeléshez 11AAC237 HR-521 / HR-522 HR-523 Modell HR-521 HR-522 HR-523 No D D D 13049, , ,00 Kezelő egység Érintőképernyős típus Érintőképernyős típus Érintőképernyős típus Asztal emelés Kézi (automatikus fékkel) Kézi (automatikus fékkel) Mozgató egység Előterhelő erő ; N ; N ; N Super Rockwell ; 294.2, N ; 294.2, N ; 294.2, N Rockwell ; ; 1471 N ; ; 1471 N ; ; 1471 N Brinell 1839 N ; ; ; ; ; ; ; ; 1226 ; 1839 N ; ; ; ; ; ; ; ; 1226 ; 1839 N 571

10 Wizhard Rockwell, Super-Rockwell, Brinell keménységmérő: HR-500 sorozat Sorozat 810 Kiegészítő termékleírás és tartozékok a HR-500 sorozathoz Funkció: vezérlő egység Érintő képernyős kivitel LCD érintőképernyős grafikus kijelző. Terhelés kiválasztása keménységskála alapján. Többnyelvű menü: Angol, Német, Francia, Spanyol, Olasz és Japán. Henger- és görbefelület kompenzálás. Adateltolás. Skála konverzió. Statisztikai adatfeldolgozás, max 1024 adatmemória. Mértérték szerkesztés. OK/±NOK minősítés. Statisztkai elemzés, hisztogram és X-R kártya. Expak szoftver 11AAC237. Alaptartozékok No. Leírás Síkasztal Ø64 mm V-ülék Ø40 mm, BAA517 Porvédő takaró A keménységetalon, gyémánt behatolótest, acélgolyó alap tartozék Külön tartozék No. Leírás 11AAC237 EXPAK adatgyűjtő program Rögzített mikroszkóp Brinell méréshez 19BAA161D Mikroszkóp 20X 573,00 19BAA318D Microscope 40X 623,00 19BAA319D Microscope 100X 673,00 Behatolótestek 19BAA292 Keménység etalonokat és behatolótesteket lásd a Keménységmérő etalonok fejezetben. 19BAA072 Keménység etalonokat és behatolótesteket lásd a Keménységmérő etalonok fejezetben. PC tartozékok D Digimatic Mini-Processor 445,00 Ülékek Körasztal Ø180 mm 626, Körasztal Ø250 mm 1315, V-ülék Ø40 mm, nyitás 8 239,00 mm, V-ülék Ø10, , V-ülék hossza 400 mm, 2154,00 nyitás 50 mm, Pont ülék (gyémánt bevonat 2398,00 Super-Rockwell-hez) Pont ülék (Ø12 mm) 197, Pont ülék (Ø5,5 mm) 197,00 Brinell keménységméréshez további tartozékok állnak rendelkezésre. Lásd a termék saját prospektusát. Behatoló testekhez és keménység etalonokhoz lásd a Keménység etalonok fejezetet. Különböző alakú minták mérhetők az egyenszilárd mérőkar segítségével Delfin orrú behatolótest tartó kar Hardness Testing Kérje keménységmérés témájú katalógusunkat! 572

11 Specifikáció Ütközésmérő Funkciók Tápegység Adatkimenet Behatolótest golyóval, D típus (ASTM A 956) Automatikus szög kompenzálás, offszet, OK/NOK minősítés, skálák közötti koverzió, adat tárolás (1800 adat), statisztika számítás (átlag, max., min., szórás), auto kikapcsolás, behatolás számláló LR6 elem (2db) vagy AC adapter (opcionális) RS-232C, SPC Ütés elven alapuló keménységmérés: HARDMATIC HH-411 Sorozat 810 A "HARDMATIC HH 411 hordozható keménységmérő fémes anyagok mérésére alkalmas. Jellemzői: A visszapattanás elvén működik. (ASTM A 956 szabvány szerint). Közvetlenül meghatározott mutatószám az L (Leeb-érték), amely átszámítható egyéb skálákra is. A kijelző egység automatikusan mutatja a beállított tűrés alapján az OK/NOK állapotot. Memóriája 1800 mért érték tárolása képes, beesési szög kompenzálás automatikus Expak szoftver az egyszerű adatkezeléshez 11AAC238 Alaptartozékok No. Leírás 19BAA457 golyó behatolótest 19BAA451 Támasztó gyűrű Ø 14 mm HH-411-hez Kijelző egység 19BAA452 Támasztó gyűrű Ø 14 mm HH-411-hez 19BAA460 Érzékelő kábel HH-411-hez 19BAA258 Tisztító kefe 19BAA265 Keménységmérő etalon Külön tartozék No. Leírás 19BAA458 Behatolótest DL típushoz 557,00 06AEG302D AC Adapter 9V, 500mA 67,00 11AAC238 EXPAK adatfeldolgozó Behatolótestek UD-412 érzékelő HH-411-hez 3172, UD-413 érzékelő HH-411-hez 3236, UD-414 érzékelő HH-411-hez 3999,00 Keménység etalonok (minden etalon átmérő: 115 mm, vastagság: 33 mm, tömeg: 3.7 kg) 19BAA243 Keménység etalon 880 HLD 1246,00 (Ø115 mm, t 33 mm, 3,7 kg) 19BAA244 Keménység etalon 830 HLD 1246,00 (Ø115 mm, t 33 mm, 3,7 kg) 19BAA245 Keménység etalon 730 HLD 1246,00 (Ø115 mm, t 33 mm, 3,7 kg) PC tartozékok D Digimatic Mini-Processor 445, Jelkábel 1m 47,00 19BAA263 RS-232C cable 206,00 Támasztó gyűrűk 19BAA248 Hengeres támasztó gyűrű 44,00 (R mm): D/DC típus 19BAA249 Üreges henger támasztó 44,00 gyűrű (R14-20 mm): D/DC típus 19BAA250 Gömb támasztó gyűrű (R10 25, mm): D/DC típus 19BAA251 Üreges gömb támasztó gyűrű (R mm): D/DC típus 25, Példa alkalmazásra Modell HH-411 No ,00 Pontosság ±12 HL (800 HL +/- 1,5%) Konverziós tartomány/ lépés Vickers HV / 1 HV Brinell HB / 1 HB Rockwell C 19,3-68,2 HRC / 0,1 HRC Rockwell B 13,5-101,7 HRB / 0,1 HRB Shore 13,2-99,3 HS / 0,1 HS Szakítószilárdság MPa / 1 MPa Minta vastagság Minta tömeg Méretek Mérő- és kijelző egység Kijelző egység Felbontás Tömeg Min. 5 mm 5 kg vagy nagyobb ø28 x 175 mm / 70 x 110 x 35 mm 7-szegmenses LCD HL 320 g Hardness Testing Kérje keménységmérés témájú katalógusunkat! UD-412 érzékelő Hengeres felületek belső falának méréséhez. Könnyű pozícionálás a hengeres felületekre. UD-413 érzékelő Konkáv felületek méréséhez UD-414 érzékelő Fogaskerék fogak, hegesztett sarokfelületek méréséhez 573

12 Digitális és analóg Durometer: HARDMATIC HH-300 Sorozat 811 Kompakt digitális/analóg kivitelű Durometer gumi és műanyag keménységmérő készülék jellemzői: Digitális/órás Durometer a következő anyagokhoz: natúr gumi, neoprén, polyészter, PVC, bőr, thiokol, nitrid gumi, wax, vinyl, cellulóz acetát, üveg polystyren, stb. Kompakt kivitel Shore keménység "A" és "D" Modell HH-331 HH-332 HH-333 HH-334 No , ,00 577, ,00 Típus Órás Digitális Órás Digitális Skála Shore A Shore A Shore D Shore D Méréstartomány (belső) Shore A Shore A Shore D Shore D Rugóerő mn H (keménység leolvasás: 10-90) H (Keménység leolvasás: 10-90) 444,5 H (Keménység leolvasás: 20-90) 444,5 H (keménység leolvasás: 20-90) Tapintó alak Hasított kúp Hasított kúp Kúp Kúp Tapintó szöge 35 (±0,25 ) 35 (±0,25 ) 35 (±0,25 ) 35 (±0,25 ) Tapintó sugár - - 0,1 (±0,012 mm) 0,1 (±0,01 mm) Tapintó átmérő ø0,79 mm (±0,01 mm) ø0,79 mm (±0,01 mm) - - Tápegység - SR44 elem - SR44 elem Méretek (Szé x Mé x Ma) 56 x 33,5 x 144 mm 60 x 28,5 x 193 mm 56 x 33,5 x 186 mm 60 x 28,5 x 193 mm Tömeg g Specifikáció Felbontás Órás modell : 1 Digitális modell : 0,5 Beállító etalonok ASTM D 2240 ; ISO 868 ; ISO száma 7619 ; DIN ; JIS K 6253 : JIS K 7215 Behatoló átmérő ø1,25 (±0,15 mm) Talpnyomás ø18 mm Behatolótest kilógás 2,5 mm Funkciók Digitális modell: értéktartás, nullázás, SPC kiadás, ON/OFF Órás modell: csúcsérték megtartás Külön tartozék No. Leírás Keménységetalon készlet 64AAA590 Készlet (gumi) Keménység 260,00 20, 40, 80 Shore D 64AAA964 Készlet (gumi) Keménység 222,00 30, 60, 90 Shore A Mérőállványok Mérőállvány ( / 2218, )-hoz Mérőállvány ( / 2218, )-hoz 19BAA180 Tartó PC tartozékok D Digimatic Mini-Processor 445, Jelkábel 1m balos 30, Adatkábel 2m 36,00 Tartalék súlyok Másodlagos súly (Shore A) Másodlagos súly (Shore B) Mérőállvány - Asztalméret: ø90 mm - Max. mintamagasság: 90 mm Alkalmazás Az asztal a Durometerhez rögzíthető kivitelű. Állandó mérőerőt garantál a mdb felületére merőlegesen történő méréssel. 64AAA964 Jól ismételhető mérés mérés közben az emberi tényező minimalizásával. Közvetlenül csatlakoztatható súlyok nagyméretű darabokhoz, ahol az asztal már nem használható. Külön súlyok a Durometer rugóterhelésének kalibrálásához. 574

13 Digitális és analóg Durometer: HARDMATIC HH-300 Specifikáció Felbontás Analóg modell: 1 Digitális modell: 0,5 Beállító etalonok ASTM D 2240 ; ISO 868 ; ISO száma 7619 ; DIN ; JIS K 6253 : JIS K 7215 Behatoló átmérő ø1,25 (±0,15 mm) Talpnyomás 44 x 18 mm Behatolótest kilógás 2,5 mm Funkciók Digitális modell : értéktartás, nullázás, SPC kiadás, ON/OFF Órás modell: csúcsérték tartás Külön tartozék No. Leírás Keménységetalon készlet 64AAA590 Készlet (gumi) Keménység 260,00 20, 40, 80 Shore D 64AAA964 Készlet (gumi) Keménység 222,00 30, 60, 90 Shore A Mérőállványok Mérőállvány ( / 2218, )-hoz Mérőállvány ( / 2218, )-hoz 19BAA180 Tartó PC tartozékok D Digimatic Mini-Processor 445, Jelkábel 1m balos 30, Adatkábel 2m 36,00 Tartalék súlyok Másodlagos súly (Shore A) Másodlagos súly (Shore B) Sorozat 811 Kompakt digitális/analóg kivitelű Durometer keménységmérő készülék jellemzői: Digitális/órás Durometer a következő anyagokhoz: natúr gumi, neoprén, polyészter, PVC, bőr, thiokol, nitrid gumi, wax, vinyl, cellulóz acetát, üveg polystyren, stb. Kompakt kivitel Shore keménység "A" és "D" Kompakt digitális modell Kompakt órás modell Mérőóállvány - Asztalméret: ø90 mm - Max. mintamagasság: 90 mm Hardness Testing Kérje keménységmérés témájú katalógusunkat! Modell HH-335 HH-336 HH-337 HH-338 No , ,00 577, ,00 Típus Analóg Digitális Analóg Digitális Skála Shore A Shore A Shore D Shore D Méréstartomány (belső) Shore A Shore A Shore D Shore D Rugóerő mn H (keménység leolvasás: 10-90) H (keménység leolvasás: 10-90) 444,5 H (Keménység leolvasás: 20-90) 444,5 H (Keménység leolvasás: 20-90) Tapintó alak Hasított kúp Hasított kúp Kúp Kúp Tapintó szöge 35 (±0,25 ) 35 (±0,25 ) 30 (±0,5 ) 30 (±0,5 ) Tapintó sugár - - 0,1 (±0,01 mm) 0,1 (±0,01 mm) Tapintó átmérő ø0,79 (±0,01 mm) ø0,79 (±0,01 mm) - - Tápegység - SR44 elem - SR44 elem Méretek (Szé x Mé x Ma) 56 x 33,5 x 144 mm 60 x 28,5 x 151 mm 56 x 33,5 x 144 mm 60 x 28,5 x 151 mm Tömeg g AAA

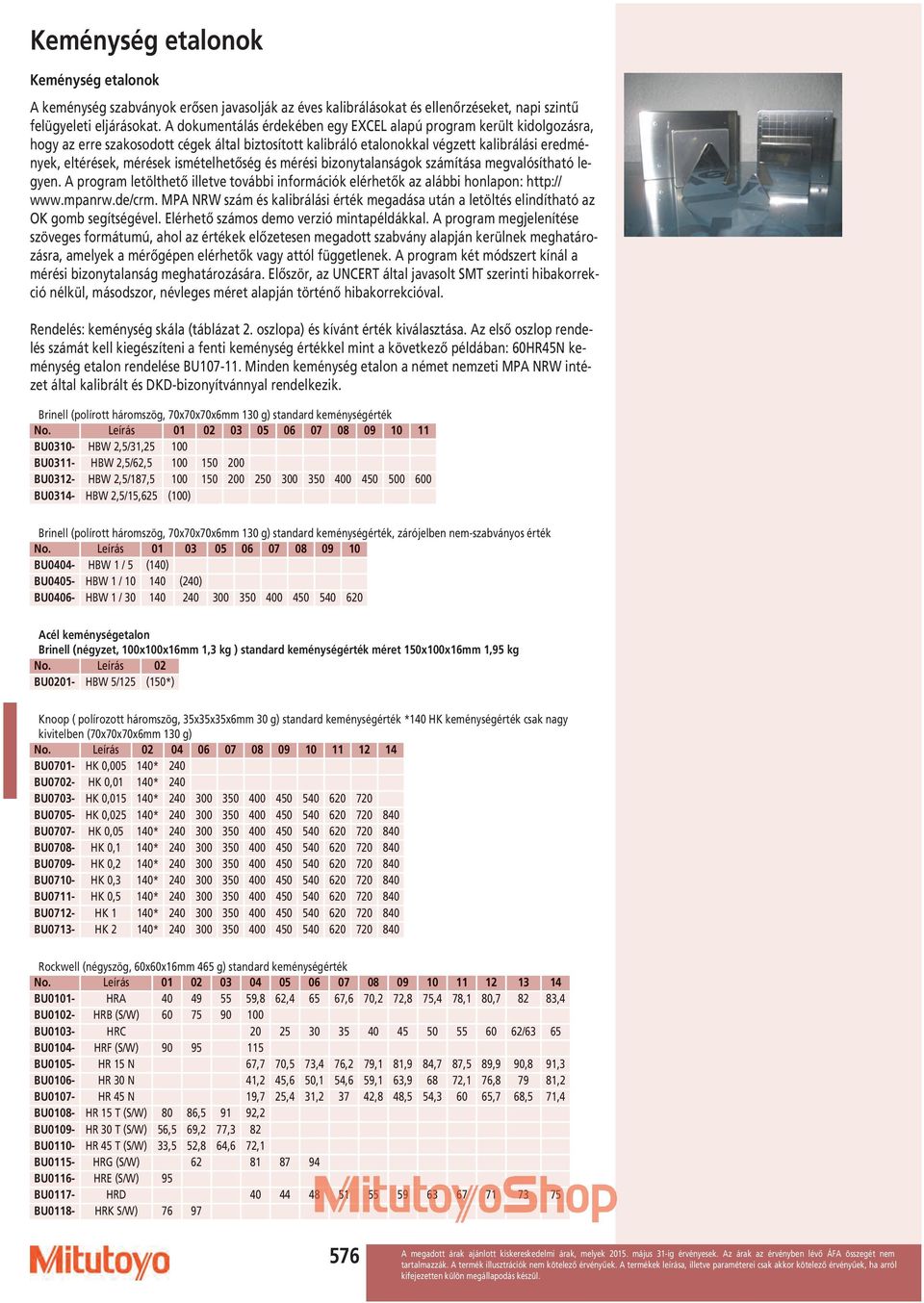

14 Keménység etalonok Keménység etalonok A keménység szabványok erősen javasolják az éves kalibrálásokat és ellenőrzéseket, napi szintű felügyeleti eljárásokat. A dokumentálás érdekében egy EXCEL alapú program került kidolgozásra, hogy az erre szakosodott cégek által biztosított kalibráló etalonokkal végzett kalibrálási eredmények, eltérések, mérések ismételhetőség és mérési bizonytalanságok számítása megvalósítható legyen. A program letölthető illetve további információk elérhetők az alábbi honlapon: MPA NRW szám és kalibrálási érték megadása után a letöltés elindítható az OK gomb segítségével. Elérhető számos demo verzió mintapéldákkal. A program megjelenítése szöveges formátumú, ahol az értékek előzetesen megadott szabvány alapján kerülnek meghatározásra, amelyek a mérőgépen elérhetők vagy attól függetlenek. A program két módszert kínál a mérési bizonytalanság meghatározására. Először, az UNCERT által javasolt SMT szerinti hibakorrekció nélkül, másodszor, névleges méret alapján történő hibakorrekcióval. Rendelés: keménység skála (táblázat 2. oszlopa) és kívánt érték kiválasztása. Az első oszlop rendelés számát kell kiegészíteni a fenti keménység értékkel mint a következő példában: 60HR45N keménység etalon rendelése BU Minden keménység etalon a német nemzeti MPA NRW intézet által kalibrált és DKD-bizonyítvánnyal rendelkezik. Brinell (polírott háromszög, 70x70x70x6mm 130 g) standard keménységérték No. Leírás BU0310- HBW 2,5/31, BU0311- HBW 2,5/62, BU0312- HBW 2,5/187, BU0314- HBW 2,5/15,625 (100) Brinell (polírott háromszög, 70x70x70x6mm 130 g) standard keménységérték, zárójelben nem-szabványos érték No. Leírás BU0404- HBW 1 / 5 (140) BU0405- HBW 1 / (240) BU0406- HBW 1 / Acél keménységetalon Brinell (négyzet, 100x100x16mm 1,3 kg ) standard keménységérték méret 150x100x16mm 1,95 kg No. Leírás 02 BU0201- HBW 5/125 (150*) Knoop ( polírozott háromszög, 35x35x35x6mm 30 g) standard keménységérték *140 HK keménységérték csak nagy kivitelben (70x70x70x6mm 130 g) No. Leírás BU0701- HK 0, * 240 BU0702- HK 0,01 140* 240 BU0703- HK 0, * BU0705- HK 0, * BU0707- HK 0,05 140* BU0708- HK 0,1 140* BU0709- HK 0,2 140* BU0710- HK 0,3 140* BU0711- HK 0,5 140* BU0712- HK 1 140* BU0713- HK 2 140* Rockwell (négyszög, 60x60x16mm 465 g) standard keménységérték No. Leírás BU0101- HRA ,8 62, ,6 70,2 72,8 75,4 78,1 80, ,4 BU0102- HRB (S/W) BU0103- HRC /63 65 BU0104- HRF (S/W) BU0105- HR 15 N 67,7 70,5 73,4 76,2 79,1 81,9 84,7 87,5 89,9 90,8 91,3 BU0106- HR 30 N 41,2 45,6 50,1 54,6 59,1 63, ,1 76, ,2 BU0107- HR 45 N 19,7 25,4 31, ,8 48,5 54, ,7 68,5 71,4 BU0108- HR 15 T (S/W) 80 86, ,2 BU0109- HR 30 T (S/W) 56,5 69,2 77,3 82 BU0110- HR 45 T (S/W) 33,5 52,8 64,6 72,1 BU0115- HRG (S/W) BU0116- HRE (S/W) 95 BU0117- HRD BU0118- HRK S/W)

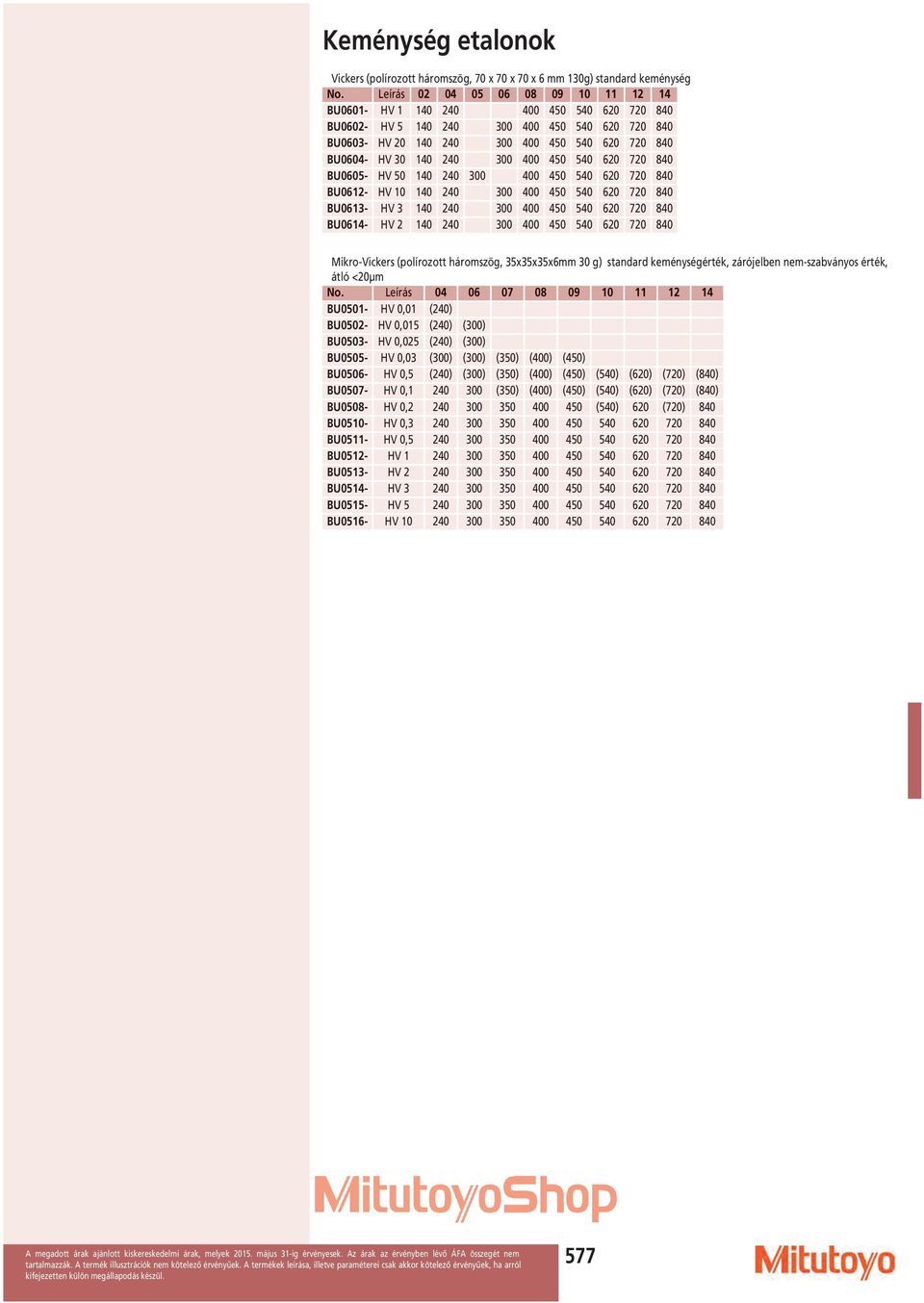

15 Keménység etalonok Vickers (polírozott háromszög, 70 x 70 x 70 x 6 mm 130g) standard keménység No. Leírás BU0601- HV BU0602- HV BU0603- HV BU0604- HV BU0605- HV BU0612- HV BU0613- HV BU0614- HV Mikro-Vickers (polírozott háromszög, 35x35x35x6mm 30 g) standard keménységérték, zárójelben nem-szabványos érték, átló <20µm No. Leírás BU0501- HV 0,01 (240) BU0502- HV 0,015 (240) (300) BU0503- HV 0,025 (240) (300) BU0505- HV 0,03 (300) (300) (350) (400) (450) BU0506- HV 0,5 (240) (300) (350) (400) (450) (540) (620) (720) (840) BU0507- HV 0, (350) (400) (450) (540) (620) (720) (840) BU0508- HV 0, (540) 620 (720) 840 BU0510- HV 0, BU0511- HV 0, BU0512- HV BU0513- HV BU0514- HV BU0515- HV BU0516- HV

16 Keménység etalonok Alumínium keménység etalon Vickers (150x100x16mm 650 g) standard keménységérték No. Leírás BU1707- HBW 5/62,5 (60) (80) 801,00 BU1708- HBW 5/ ,00 BU1709- HBW 5/ ,00 Vickers (75x75x16mm 250g) standard keménységérték zárójelben a nem-szabványos érték No. Leírás BU1803- HBW 2,5/15,625 (60) (80) 801,00 BU1804- HBW 2,5/31, ,00 BU1805- HBW 2,5/62, ,00 Rockwell (75x75x16mm 250 g) standard keménység érték No. Leírás BU1601- HRB (S/W ,00 BU1602- HRE (S/W) ,00 BU1603- HRF (S/W) ,00 BU1604- HRH (S/W) ,00 BU1605- HRK (S/W) ,00 BU1606- HR 15 T (S/W) ,00 BU1607- HR 30 T (S/W) ,5 801,00 BU1608- HR 45 T (S/W) ,5 801,00 Vickers (75x75x16mm 250 g) standard keménységérték No. Leírás BU1900- HV ,00 BU1901- HV ,00 BU1902- HV ,00 BU1903- HV ,00 BU1904- HV ,00 BU1905- HV ,00 BU1906- HV ,00 BU1907- HV ,00 Behatolótestek No. Csak behatolótest Csak golyó 19BAA162MPA 5mm 19BAA163MPA 10mm 19BAA277 19BAA279 19BAA280 1mm 2,5mm 5mm Alak Géptípus Megjegyzés golyóval golyóval golyóval 19BAA281MPA 1mm 19BAA283MPA 2,5mm 19BAA284 10mm golyóval HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat HR sorozat Durotwin HV-100 sorozat DKD bizonyítvánnyal DKD bizonyítvánnyal bizonyítvány nélkül jegyzőkönyv nélkül bizonyítvány nélkül DKD jegyzőkönyvvel DKD bizonyítvánnyal jegyzőkönyv nélkül MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 75,00 88,00 286,00 286,00 286,00 75,00 75,00 399,00 No. Gyémánt behatolótest Alak Géptípus 19BAA062MPA HK 0,01 HM/MVK HM-100 HM-200 MVK sorozat DKD bizonyítvánnyal 729,00 19BAA063MPA HK 0,2 HV/AVK HV-100 AVK sorozat DKD bizonyítvánnyal 729,00 MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 578

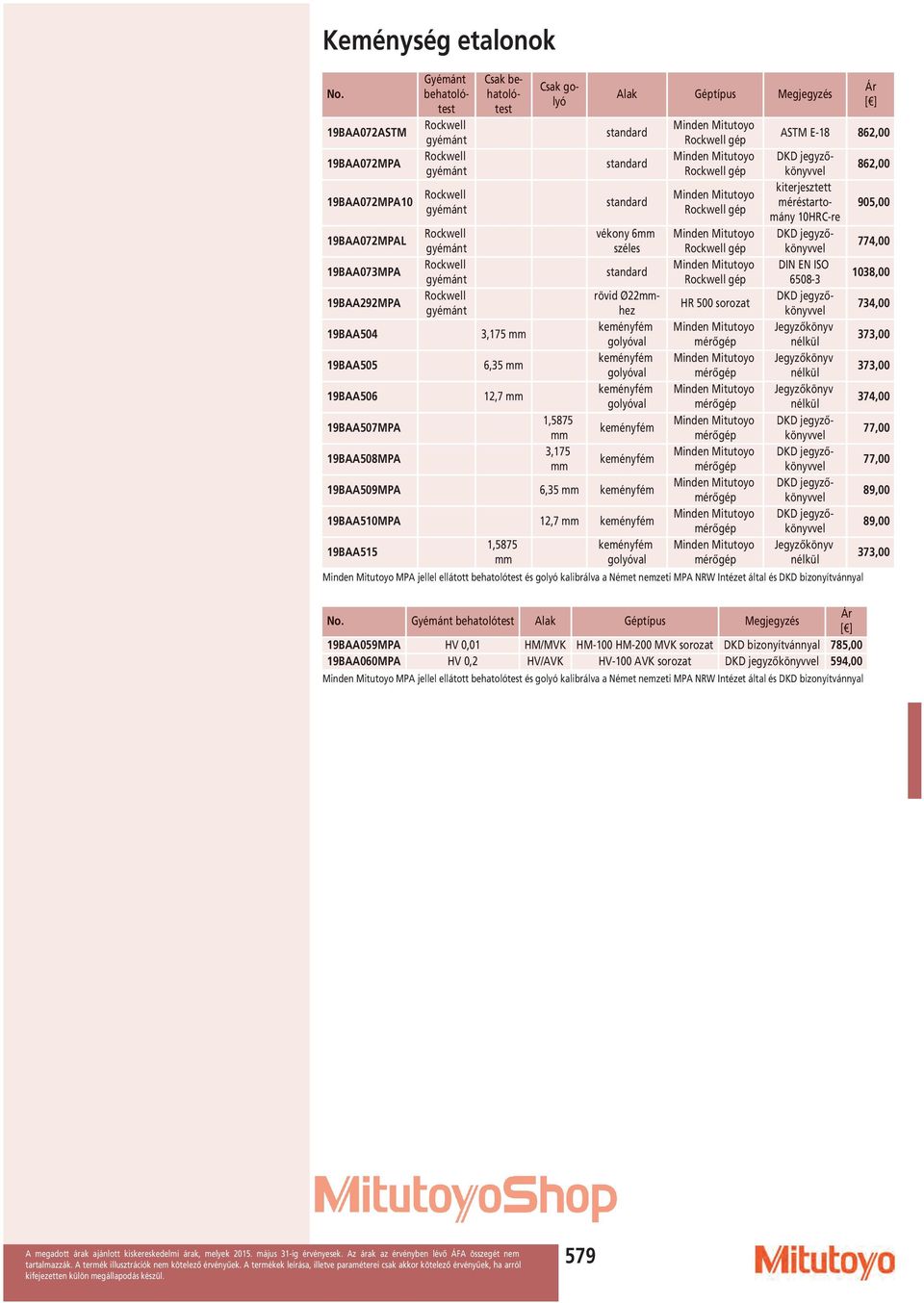

17 Keménység etalonok No. 19BAA072ASTM 19BAA072MPA 19BAA072MPA10 19BAA072MPAL 19BAA073MPA 19BAA292MPA 19BAA504 19BAA505 19BAA506 19BAA507MPA 19BAA508MPA Gyémánt behatolótest Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Rockwell gyémánt Csak behatolótest 3,175 mm 6,35 mm 12,7 mm Csak golyó 1,5875 mm 3,175 mm Alak Géptípus Megjegyzés standard standard standard vékony 6mm széles standard rövid Ø22mmhez golyóval golyóval golyóval 19BAA509MPA 6,35 mm 19BAA510MPA 12,7 mm 19BAA515 1,5875 mm golyóval Rockwell gép Rockwell gép Rockwell gép Rockwell gép Rockwell gép HR 500 sorozat mérőgép mérőgép mérőgép mérőgép mérőgép mérőgép mérőgép mérőgép ASTM E ,00 DKD jegyzőkönyvvel kiterjesztett méréstartomány 10HRC-re DKD jegyzőkönyvvel DIN EN ISO DKD jegyzőkönyvvel Jegyzőkönyv nélkül Jegyzőkönyv nélkül Jegyzőkönyv nélkül DKD jegyzőkönyvvel DKD jegyzőkönyvvel DKD jegyzőkönyvvel DKD jegyzőkönyvvel Jegyzőkönyv nélkül MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 862,00 905,00 774, ,00 734,00 373,00 373,00 374,00 77,00 77,00 89,00 89,00 373,00 No. Gyémánt behatolótest Alak Géptípus Megjegyzés 19BAA059MPA HV 0,01 HM/MVK HM-100 HM-200 MVK sorozat DKD bizonyítvánnyal 785,00 19BAA060MPA HV 0,2 HV/AVK HV-100 AVK sorozat DKD jegyzőkönyvvel 594,00 MPA jellel ellátott behatolótest és golyó kalibrálva a Német nemzeti MPA NRW Intézet által és DKD bizonyítvánnyal 579

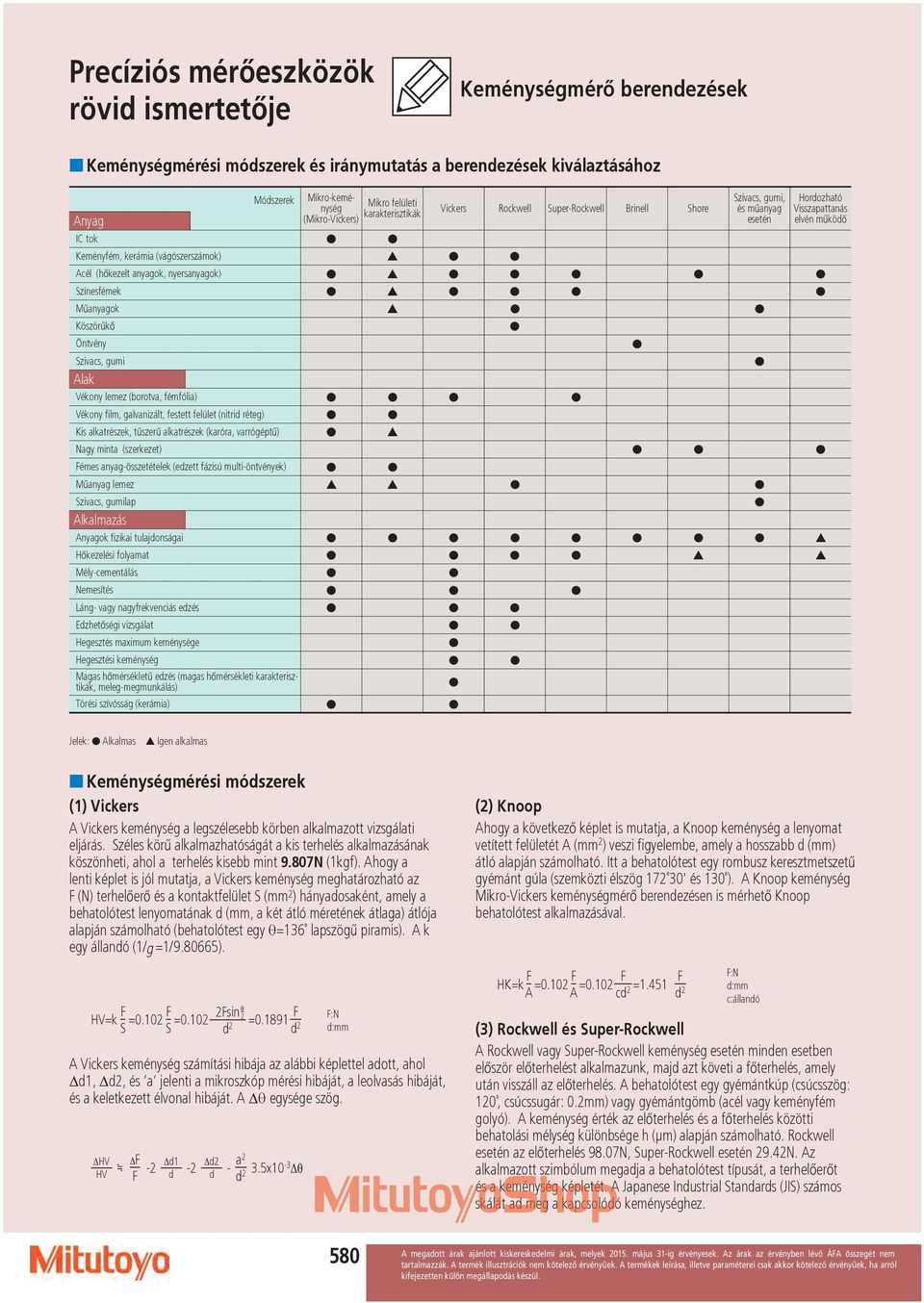

18 Precíziós mérőeszközök rövid ismertetője Keménységmérő berendezések Keménységmérési módszerek és iránymutatás a berendezések kiválaztásához Anyag Módszerek Mikro-keménység Mikro felületi (Mikro-Vickers) karakterisztikák Vickers Rockwell Super-Rockwell Brinell Shore Szivacs, gumi, és műanyag esetén Hordozható Visszapattanás elvén működő IC tok Keményfém, kerámia (vágószerszámok) Acél (hőkezelt anyagok, nyersanyagok) Színesfémek Műanyagok Köszörűkő Öntvény Szivacs, gumi Alak Vékony lemez (borotva, fémfólia) Vékony film, galvanizált, festett felület (nitrid réteg) Kis alkatrészek, tűszerű alkatrészek (karóra, varrógéptű) Nagy minta (szerkezet) Fémes anyag-összetételek (edzett fázisú multi-öntvények) Műanyag lemez Szivacs, gumilap Alkalmazás Anyagok fizikai tulajdonságai Hőkezelési folyamat Mély-cementálás Nemesítés Láng- vagy nagyfrekvenciás edzés Edzhetőségi vizsgálat Hegesztés maximum keménysége Hegesztési keménység Magas hőmérsékletű edzés (magas hőmérsékleti karakterisztikák, meleg-megmunkálás) Törési szívósság (kerámia) Jelek: Alkalmas Igen alkalmas Keménységmérési módszerek (1) Vickers A Vickers keménység a legszélesebb körben alkalmazott vizsgálati eljárás. Széles körű alkalmazhatóságát a kis terhelés alkalmazásának köszönheti, ahol a terhelés kisebb mint 9.807N (1kgf). Ahogy a lenti képlet is jól mutatja, a Vickers keménység meghatározható az F (N) terhelőerő és a kontaktfelület S (mm 2 ) hányadosaként, amely a behatolótest lenyomatának d (mm, a két átló méretének átlaga) átlója alapján számolható (behatolótest egy θ=136 lapszögű piramis). A k egy állandó (1/g =1/ ). HV=k F S =0.102 F S q 2Fsin = d 2 = F F:N d 2 d:mm A Vickers keménység számítási hibája az alábbi képlettel adott, ahol Dd1, Dd2, és a jelenti a mikroszkóp mérési hibáját, a leolvasás hibáját, és a keletkezett élvonal hibáját. A Dq egysége szög. DHV HV DF F -2 Dd1 d -2 Dd2 d - a2 d 2 3.5x10-3 Dq (2) Knoop Ahogy a következő képlet is mutatja, a Knoop keménység a lenyomat vetített felületét A (mm 2 ) veszi figyelembe, amely a hosszabb d (mm) átló alapján számolható. Itt a behatolótest egy rombusz keresztmetszetű gyémánt gúla (szemközti élszög ' és 130 ). A Knoop keménység Mikro-Vickers keménységmérő berendezésen is mérhető Knoop behatolótest alkalmazásával. HK=k F A =0.102 F A =0.102 F cd 2 =1.451 F d 2 F:N d:mm c:állandó (3) Rockwell és Super-Rockwell A Rockwell vagy Super-Rockwell keménység esetén minden esetben először előterhelést alkalmazunk, majd azt követi a főterhelés, amely után visszáll az előterhelés. A behatolótest egy gyémántkúp (csúcsszög: 120, csúcssugár: 0.2mm) vagy gyémántgömb (acél vagy golyó). A keménység érték az előterhelés és a főterhelés közötti behatolási mélység különbsége h (µm) alapján számolható. Rockwell esetén az előterhelés 98.07N, Super-Rockwell esetén 29.42N. Az alkalmazott szimbólum megadja a behatolótest típusát, a terhelőerőt és a keménység képletét. A Japanese Industrial Standards (JIS) számos skálát ad meg a kapcsolódó keménységhez. 580

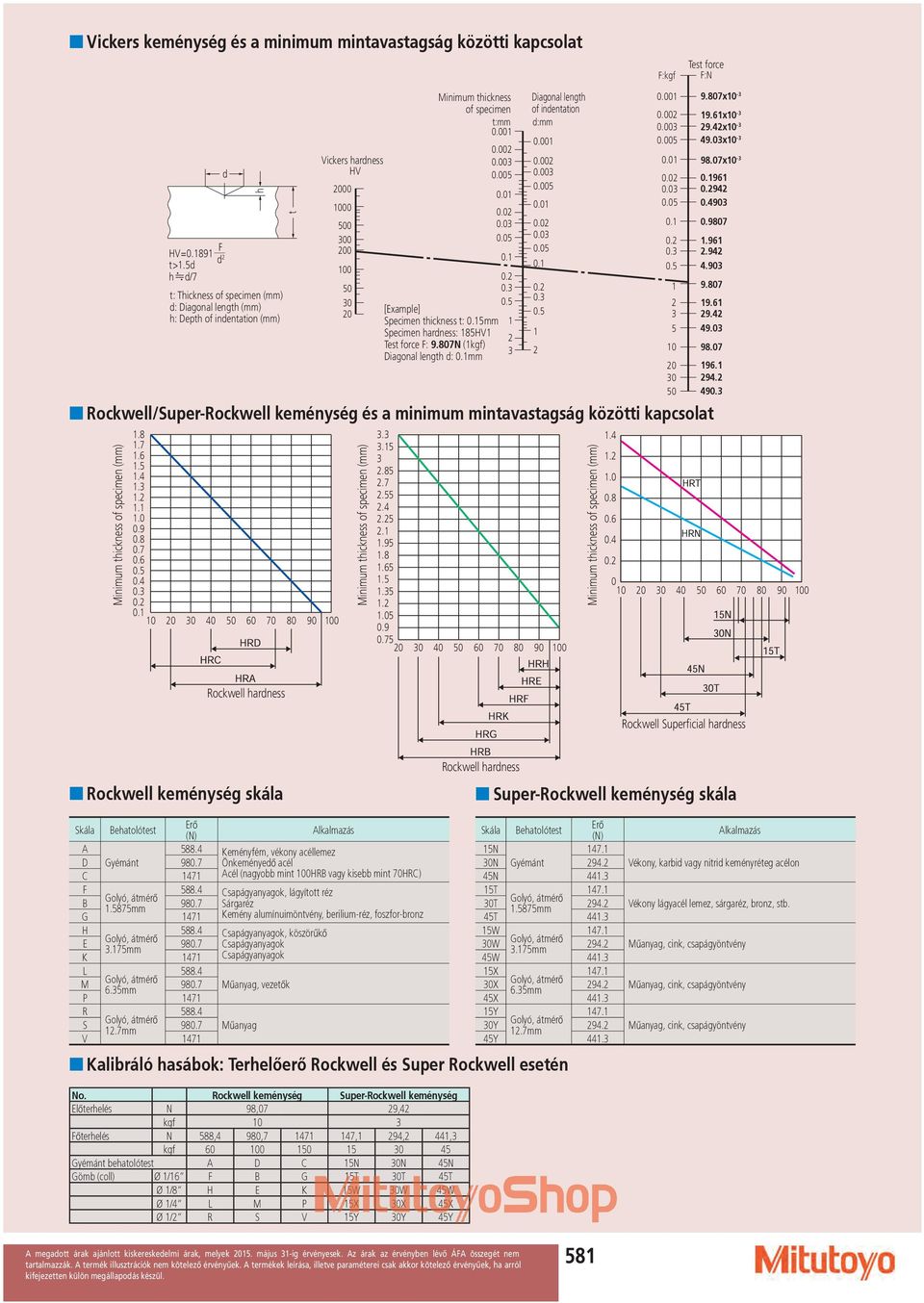

19 t Vickers keménység és a minimum mintavastagság közötti kapcsolat F:kgf Test force F:N Rockwell/Super-Rockwell keménység és a minimum mintavastagság közötti kapcsolat Minimum thickness of specimen (mm) HV= t>1.5d h d/7 d F d 2 h t: Thickness of specimen (mm) d: Diagonal length (mm) h: Depth of indentation (mm) Vickers hardness HV Minimum thickness of specimen (mm) Minimum thickness of specimen t:mm [Example] Specimen thickness t: 0.15mm Specimen hardness: 185HV1 Test force F: 9.807N (1kgf) Diagonal length d: 0.1mm Diagonal length of indentation d:mm Minimum thickness of specimen (mm) x x x x x Rockwell hardness Rockwell Superficial hardness Rockwell keménység skála Rockwell hardness Super-Rockwell keménység skála Skála Behatolótest Erő (N) Alkalmazás A Keményfém, vékony acéllemez D Gyémánt Önkeményedő acél C 1471 Acél (nagyobb mint 100HRB vagy kisebb mint 70HRC) F Golyó, átmérő Csapágyanyagok, lágyított réz B mm Sárgaréz G 1471 Kemény alumínuimöntvény, berilium-réz, foszfor-bronz H Csapágyanyagok, köszörűkő E Golyó, átmérő Csapágyanyagok 3.175mm K 1471 Csapágyanyagok L Golyó, átmérő M mm P 1471 Műanyag, vezetők R Golyó, átmérő S 12.7mm V 1471 Műanyag Skála Behatolótest Erő (N) 15N N Gyémánt N T T Golyó, átmérő mm T W W Golyó, átmérő mm 45W X Golyó, átmérő 30X mm 45X Y Golyó, átmérő 30Y 12.7mm Y Kalibráló hasábok: Terhelőerő Rockwell és Super Rockwell esetén Alkalmazás Vékony, karbid vagy nitrid keményréteg acélon Vékony lágyacél lemez, sárgaréz, bronz, stb. Műanyag, cink, csapágyöntvény Műanyag, cink, csapágyöntvény Műanyag, cink, csapágyöntvény No. Rockwell keménység Super-Rockwell keménység Előterhelés N 98,07 29,42 kgf 10 3 Főterhelés N 588,4 980, ,1 294,2 441,3 kgf Gyémánt behatolótest A D C 15N 30N 45N Gömb (coll) Ø 1/16 F B G 15T 30T 45T Ø 1/8 H E K 15W 30W 45W Ø 1/4 L M P 15X 30X 45X Ø 1/2 R S V 15Y 30Y 45Y 581
