1 Épületautomatizálási rendszer ABB Group 28/10/2014 Slide 1

2 01 Elhelyezés

3 Célkitűzések A hagyományos épületvillamosság és a KNX rendszer közötti hézag kitöltése (funkció és ár) A KNX rendszerrel nem foglalkozó kivitelező cégek figyelmének felkeltése Gyors tervezés, programozás és üzembe helyezés Rugalmas alakíthatóság a felhasználó igényei szerint ABB Group 03/09/2014 Slide 3

4 Célcsoportok Újépítésű házakhoz és/vagy strukturális átalakításokhoz Családi házakhoz és többlakásos társasházakhoz Kisebb irodaépületekhez Villanyszerelőknek és felhasználóknak ABB Group 03/09/2014 Slide 4

5 Piaci elhelyezkedés Különbségek KNX rendszerhez képest Funkciók mennyisége Árszint Limitált számú vonal és készülék Tervezés és programozás Egyszerűség által támogatott funkciók a lakóépületek átlagos szükségleteihez igazodnak home szélesebb szerelő- és felhasználó ügyfélkört céloz meg mint a KNX rendszer rendszerrel korszerű lakóépület alakítható ki és a kevésbé költséges, mint egy KNX rendszer ABB Group 03/09/2014 Slide 5

6 Árszint Egy 3 szobás lakás esetén, mozgásérzékelőkkel, hőmérséklet szabályozókkal, szerelvényekkel Alap funkciók + Csoport-/központi vezérlés + Világítási képek + Jelenlét érzékelés + Kiterjesztett topológia (sokkal több készülék lehetséges) + Készülékenként több paraméter + Összetettebb alkalmazásokat tesz lehetővé Hagyományos ABB KNX A különböző rendszerek összehasonlítható funkciókkal rendelkeznek. Pl. mindegyik rendszerben megtalálható hőmérséklet szabályozás. Azonban ezen felül az és a KNX rendszernek további funkciói is voltak (világítási képek, központi funkciók stb.) ABB Group 03/09/2014 Slide 6

7 02 Áttekintés

8 Tulajdonságok és jellemzők Egyszerűen minden Automatizálható. Az rendszerrel a lakás beépített funkciói automatikusan kezelhetők időtervnek, hőmérséklet beállításoknak és mozgásérzékelőknek megfelelően esetleg gombnyomásra előhívhatók. És a különböző funkciók minden lehetséges kombinációja megvalósítható. Csavart érpár alapú bus rendszer Vezérlés: a bus-ra közvetlenül csatlakozó készülékekkel, vagy távolról okos készülékek segítségével Teljes üzembe helyezés web böngésző, vagy alkalmazás (Android és ios felületen) segítségével ABB Group 03/09/2014 Slide 8

9 System Access Point Tökéletesen összekötve. Kényelmes és felhasználó barát. Az üzemeltetése nem okoz nehézséget. Lehetőség van a központi egységet (System Access Point) különböző érzékelőkkel összekötni, és így ezen keresztül például a redőnyöket, világítást, hőmérsékletet és a kaputelefont vezérelni. Saját Wi-Fi hálózattal rendelkezik Egy már létező WLAN, vagy LAN hálózatba bevonható Web alapú szoftver Lehetővé teszi a rendszerhez való hozzáférést és a táv működtetést PC-n, vagy okos készüléken keresztül ABB Group 03/09/2014 Slide 9

10 Központi aktorok Centralizált és decentralizált rendszer A nagy készülékválaszték teljes rugalmasságot tesz lehetővé. Kapcsolási-, fényerősség szabályozási- és vezérlési feladatok ellátására alkalmas központi aktorok (végrahajtó egységek) Bináris bemenetek lehetővé teszik hagyományos készülék bevonását a rendszerbe (pl.: ablaknyitás érzékelők) Vezérlő készülékek (nyomógombok, szobatermosztátok és mozgás érzékelők) különböző kialakításban elérhetők ABB Group 03/09/2014 Slide 10

11 Érzékelők Szoba termosztátok Mozgás érzékelők 1- és 2 csatornás érzékelők (különböző szimbólumokkal) ABB Group 03/09/2014 Slide 11

12 Típus- és színválaszték Future család fehér antracit aluminium ABB Group 03/09/2014 Slide 12

13 Típus- és színválaszték Reflex SI család fehér koszos fehér ABB Group 03/09/2014 Slide 13

14 Panel 7 Intelligens és elegáns. fekete fehér ABB Group 03/09/2014 Slide 14

15 alkalmazás Web interfész és vezérlés okos készüléken keresztül Otthonunk automatizálása egyszerűbben, mint valaha - alkalmazással. A teljes lakás vezérelhető egy okostelefon, vagy táblagép segítségével. Így bármilyen beállítás végrehajtása annyira bonyolult csak, mint szörfözni az interneten. A rendszer így folyamatosan állítható a változó igényekhez. Kezdésként aktiválja a szobában található összes vezérelhető készüléket laptopon, vagy táblagépen keresztül. Ezután a szükséges beállítások elvégezhetők (világosabb, vagy sötétebb, melegebb, vagy hűvösebb). Mentés. Megnyitás vagy bezárás. Kész. A különböző funkciók egyszerűen vezérelhetők az alkalmazással okos készülékkel, vagy a Web interfészen keresztül asztali számítógéppel, vagy laptoppal. ABB Group 03/09/2014 Slide 15

16 Üzembe helyezés Első lépés a ház. Hozzuk létre az alaprajzot a szobákkal ABB Group 03/09/2014 Slide 16

17 Üzembe helyezés Második lépés - azonosítás. Az alkalmazás felismeri az összes lehetséges készüléket, amit a szobákhoz lehet rendelni. Harmadik lépés összekapcsolás. A készülékek össze csatlakoztathatók az igényeknek megfelelően ABB Group 03/09/2014 Slide 17

18 03 A rendszer

19 Topológia és kábelezés PS PS P1 P3 PS P3 P1 P2 P1 P2 P2 P3 P4 P5 P6 Csavart érpár alapú bus kommunikáció KNX-minősített bus kábel alkalmazása javasolt (J-Y(ST)Y 2x2x0.8) Hálózati topoógia rugalmasan alakítható (gyűrű kivételével) A vonal, fa és csillag topológia szabadon variálható ABB Group 03/09/2014 Slide 19

20 Topológia és kábelezés PS PS PS PS P P P P P P P P P P P P P P P P P P P PS P Hasonló előírások, mint KNX rendszer esetén Csak egy vonal kialakítása lehetséges Legfeljebb 64 készülék telepíthető (a tápegységen felül) ABB Group 03/09/2014 Slide 20

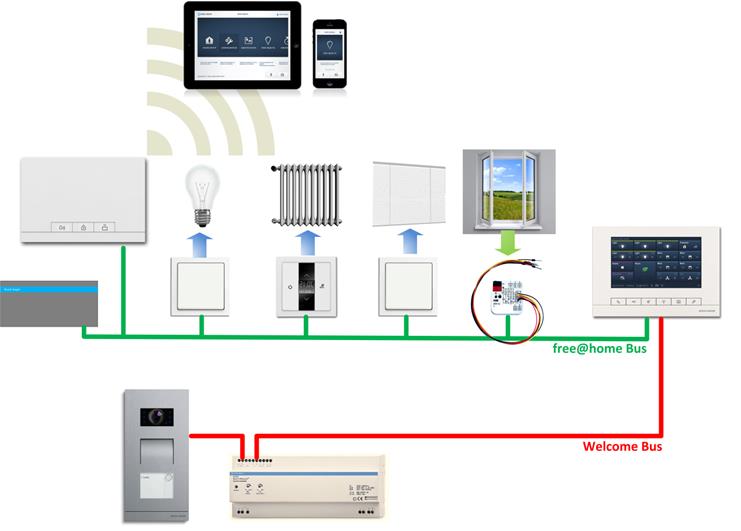

21 Welcome rendszer bevonása a rendszerbe ABB Group 03/09/2014 Slide 21

22 Centralizált és/vagy decentralizált kialakítás ABB Group 03/09/2014 Slide 22

23 Rendszer elemek System Access Point Távoli hozzáférés mobil alkalmazáson, vagy interneten keresztül Hozzáférési pont az üzembe helyezéshez Wi-Fi SAP-S-1-84 (6200 AP) Tápegység 640 ma V AC Zöld/piros LED az üzemelés/hiba jelzésére PS-M (6201/640.1) ABB Group 03/09/2014 Slide 23

24 Kapcsoló egységek/érzékelők 1/1csatorna (érzékelő/aktor) SSA-F (6211/1.1) 1 NO érintkező, potenciálmentes 2300 W/VA Ohmos/kapacitív/induktív 10A 2/1csatorna (érzékelő/aktor) SSA-F (6211/2.1) 1 NO érintkező, potenciálmentes 2300 W/VA Ohmos/kapacitív/induktív 10A Beépített kapcsoló egység Kapcsolás 230 V~ feszültségen Kapcsolás előzetes programozás nélkül is lehetséges (előre beállított). Beállítás később módosítható web interfészen keresztül (pl.: csoportba foglalás, világítási képek) LED a kapcsoló helyzetének és állapotának jelzésére 2/2csatorna (érzékelő/aktor) SSA-F (6211/2.2) 2 NO érintkező, potenciálmentes Ohmos terhelés: 1380 W ; 5 A kapacitív/induktív: 920 VA ; 4A ABB Group 03/09/2014 Slide 24

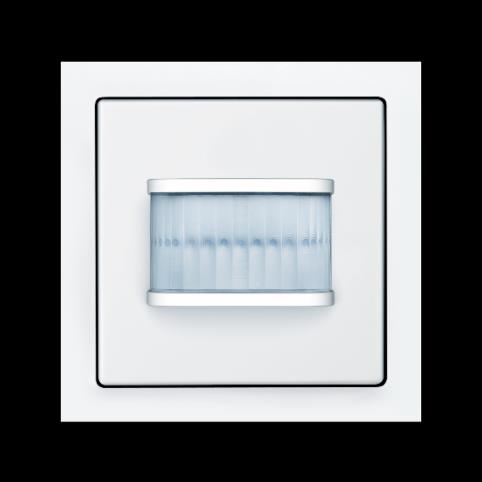

25 Mozgásérzékelők / kapcsoló aktorok 1/1 csatorna MSA-F xx (6215/1.1-xx) 1 NO kimenet, potenciál független 2300 W/VA Ohmos/kapacitív/induktív 10A/10A/10A Érzékelési tartomány: szemből: 6 m, oldalról: 3 m Megvilágítási határértékek: 1 Lux Lux Érzékelési szög: 180 Kikapcsolás késleltetés állítható 230 V~ fogyasztókhoz Beépített kapcsolóaktor Kapcsolás előzetes programozás nélkül is lehetséges (előre beállított). Beállítás később módosítható web interfészen keresztül (pl.: csoportba foglalás, világítási képek) ABB Group 03/09/2014 Slide 25

26 Decentralizált topológia SAU 1/1-csat SAU 2/1-csat SAU 2/1-csat SAU 1/1-csat SAU 2/1-csat System Access Point I/O I/O 230V AC bus SAU 2/2-csat SAU 2/1-csat SAU 1/1-csat SAU 1/1-csat I/O I/O ABB Group 03/09/2014 Slide 26

27 Érzékelők 1 csatorna SU-F (6221/1.0) Kapcsolási, féynerőszabályozási és árnyékolási parancsok küldése LED az érzékelő helyzetének és állapotának jelzésére 2 csatorna SU-F (6221/2.0) ABB Group 03/09/2014 Slide 27

28 Szoba termosztát RTC-F-1 (6224/2.0) fedlap: 6235-xxx Fűtés/hűtés szabályozása Kijelző a hőmérséklet értékek megjelenítéséhez Különböző üzemmódok választhatók (comfort, eco, off, frost protection) ABB Group 03/09/2014 Slide 28

29 Centralizált topológia System Access Point Sensor 1-gang Sensor 2-gang Sensor 1-gang Sensor 2-gang Sensor 2-gang Sensor 1-gang Sensor 2-gang Sensor 1-gang Sensor RTC I/O 230Vac Power supply 4-gang switch actuator bus 4-gang dimming actuator 4-gang blind actuator 6-gang heating actuator ABB Group 03/09/2014 Slide 29

30 Beltéri kijelző TFT érintőképernyővel és ABB-Welcome rendszerekhez Akár 16 állítható funkció kezelése Hátulról megvilágított nyomógombok Beállítás alkalmazáson, vagy WEB interfészen keresztül DP7-S-xx (83221AP--xx) Kijelző felbontás: 800 x 480 Kijelző mérete: 17, 8 cm (7'') ABB Group 03/09/2014 Slide 30

31 Bináris bemenetek BI-F (6241/2.0 U) 2 csatorna BI-F (6241/4.0 U) 4 csatorna Hagyományos nyomógombok, vagy segédérintkezők csatlakoztatása a rendszerhez Használhatók aktorok vezérléséhez, vagy állapot információ tárolásához A bemenetek beállíthatók, mint nyomógomb, ablaknyitás érzékelők, eső érzékelés, fagy figyelmeztetés, szél figyelmeztetés, hideg/meleg átkapcsolás BI-M (6241/4.0) 4 csatorna ABB Group 03/09/2014 Slide 31

32 MDRC aktorok SA-M (6251/0.4) 4 csatorna AC1: 16 A, cos φ0.8 AC3: 8 A, cos φ0.45 Kapcsoló aktorok 4 önálló 230 V~ terhelés kapcsolásához Kézi működtetés Az aktor beállítható, mint kapcsoló, időzítő, vagy lépcsőház világító funkció HA-M (6254/0.6) 6 csatorna Fűtő aktor Fűtésszabályozó egységek (szelepvezérlők) és hűtő/fűtő rendszerek vezérlése A kimenetek zárlat és túlterhelés védettek HA-M (6254/0.12) 12 csatorna ABB Group 03/09/2014 Slide 32

33 04 Üzembe helyezés

34 Üzembe helyezés ABB Group 03/09/2014 Slide 34

35 Üzembe helyezés ABB Group 03/09/2014 Slide 35

36 Üzembe helyezés ABB Group 03/09/2014 Slide 36

37 Üzembe helyezés ABB Group 03/09/2014 Slide 37

38 Üzembe helyezés ABB Group 03/09/2014 Slide 38

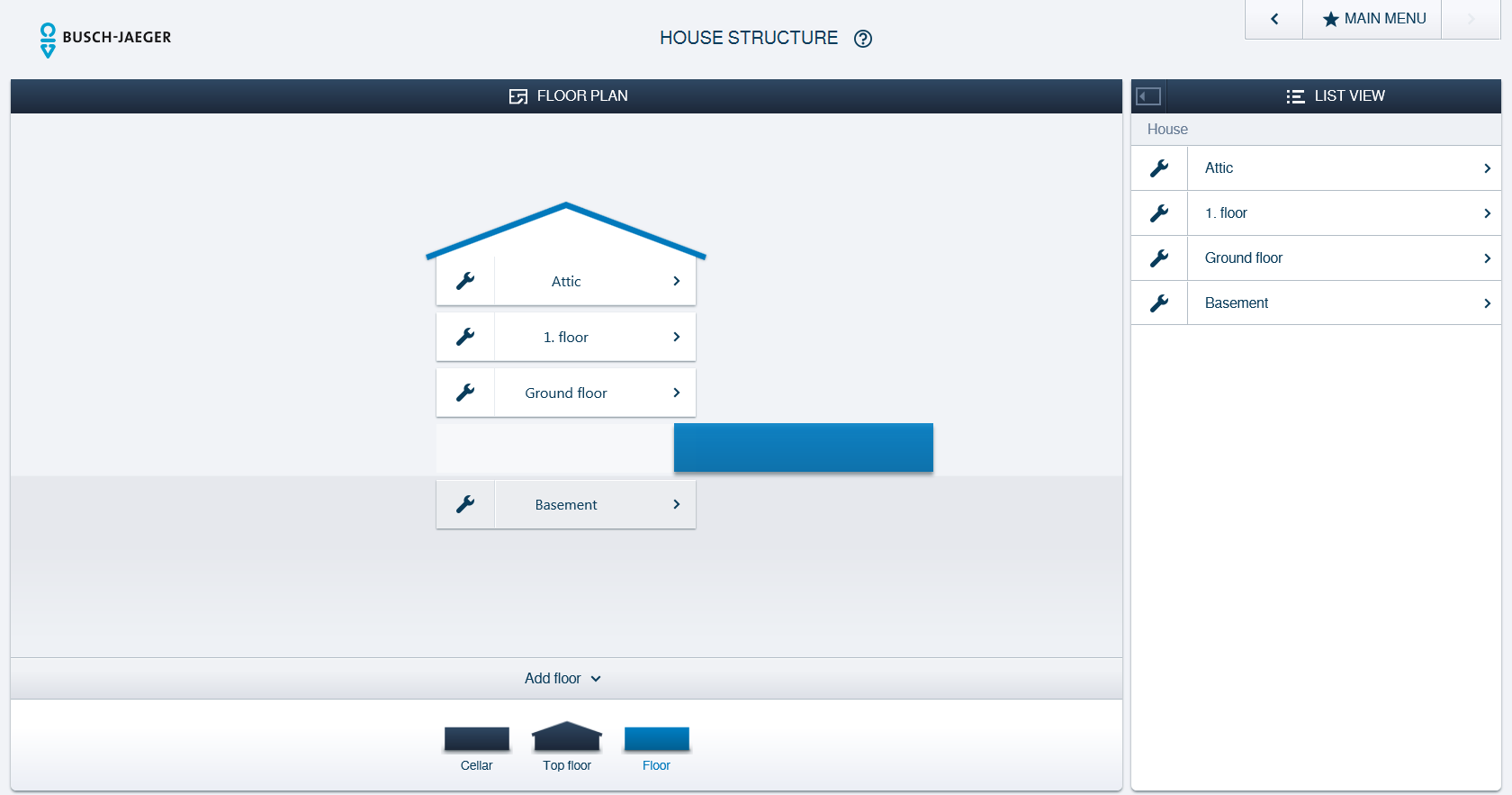

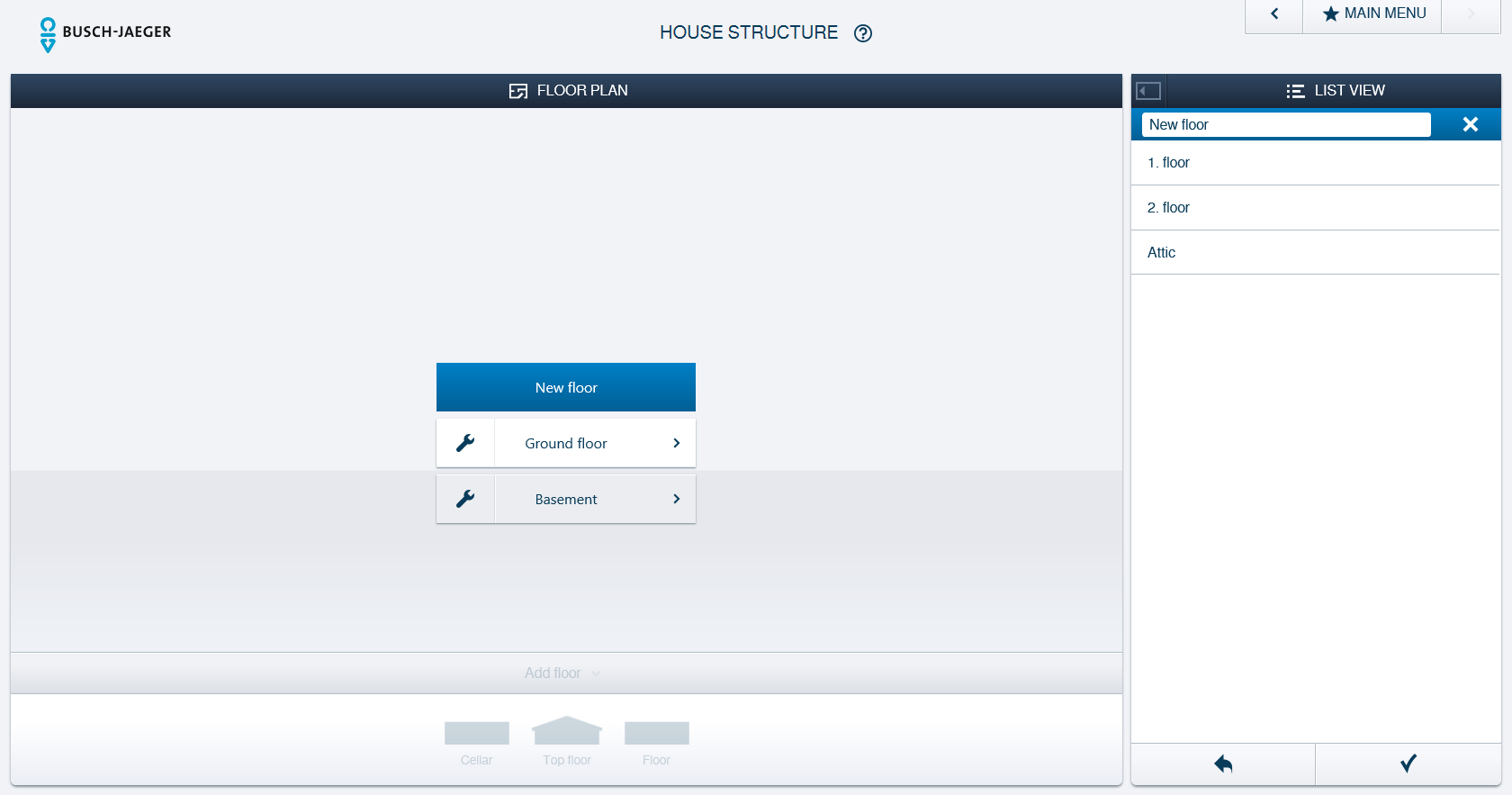

39 Üzembe helyezés Ház struktúra létrehozása ABB Group 03/09/2014 Slide 39

40 Üzembe helyezés Struktúra átszerkesztése ABB Group 03/09/2014 Slide 40

41 Üzembe helyezés Szintek szerkesztése ABB Group 03/09/2014 Slide 41

42 Üzembe helyezés Helységek szerkesztése ABB Group 03/09/2014 Slide 42

43 Üzembe helyezés A helységek szintenként ABB Group 03/09/2014 Slide 43

44 Üzembe helyezés A megfelelő funkciót egyszerűen a kívánt helyre kell húzni ABB Group 03/09/2014 Slide 44

45 Üzembe helyezés Funkciók elhelyezése ABB Group 03/09/2014 Slide 45

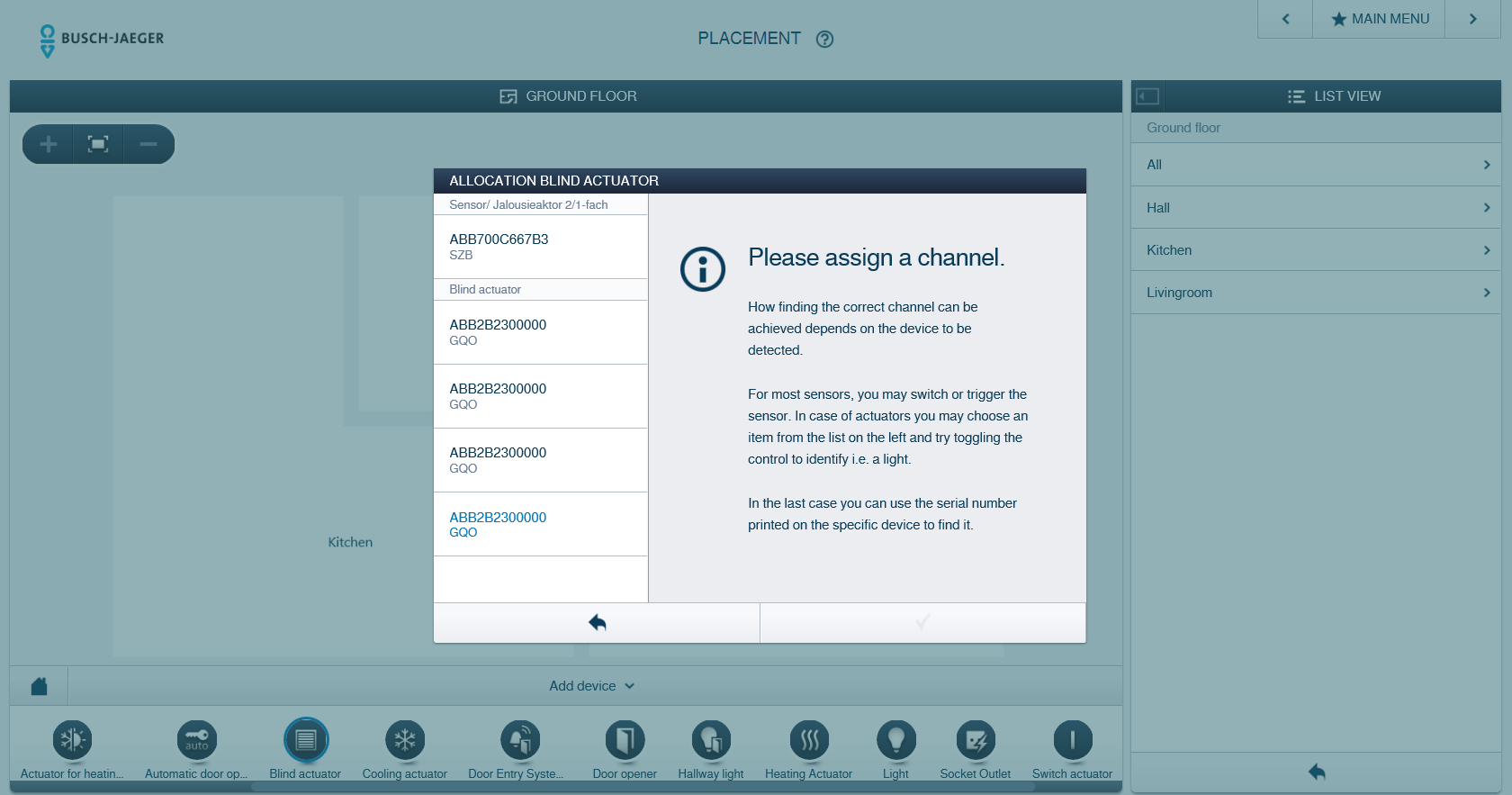

46 Üzembe helyezés Csatornák azonosítása ABB Group 03/09/2014 Slide 46

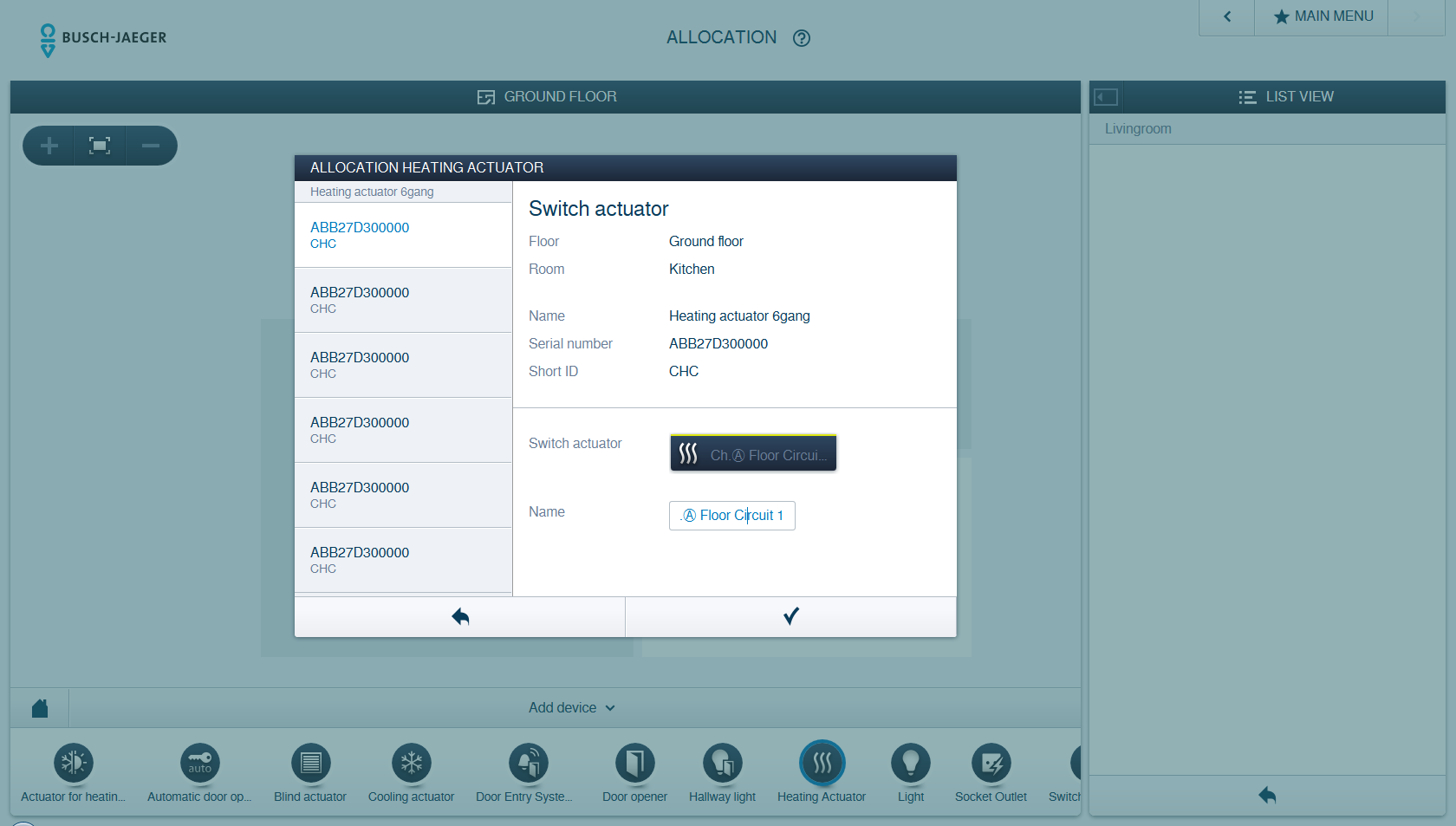

47 Üzembe helyezés Egy csatorna kiválasztása, átnevezése és tesztelése ABB Group 03/09/2014 Slide 47

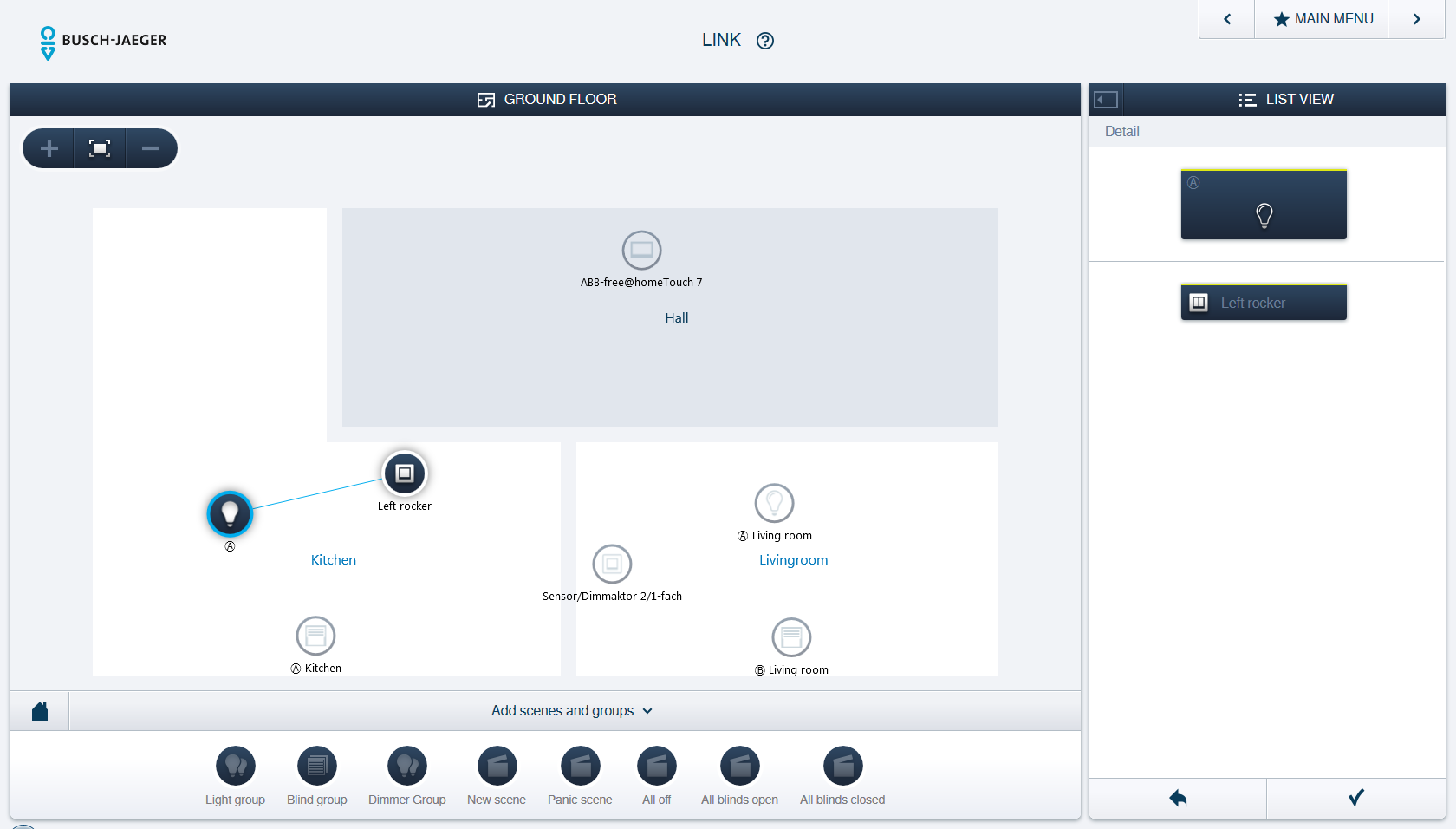

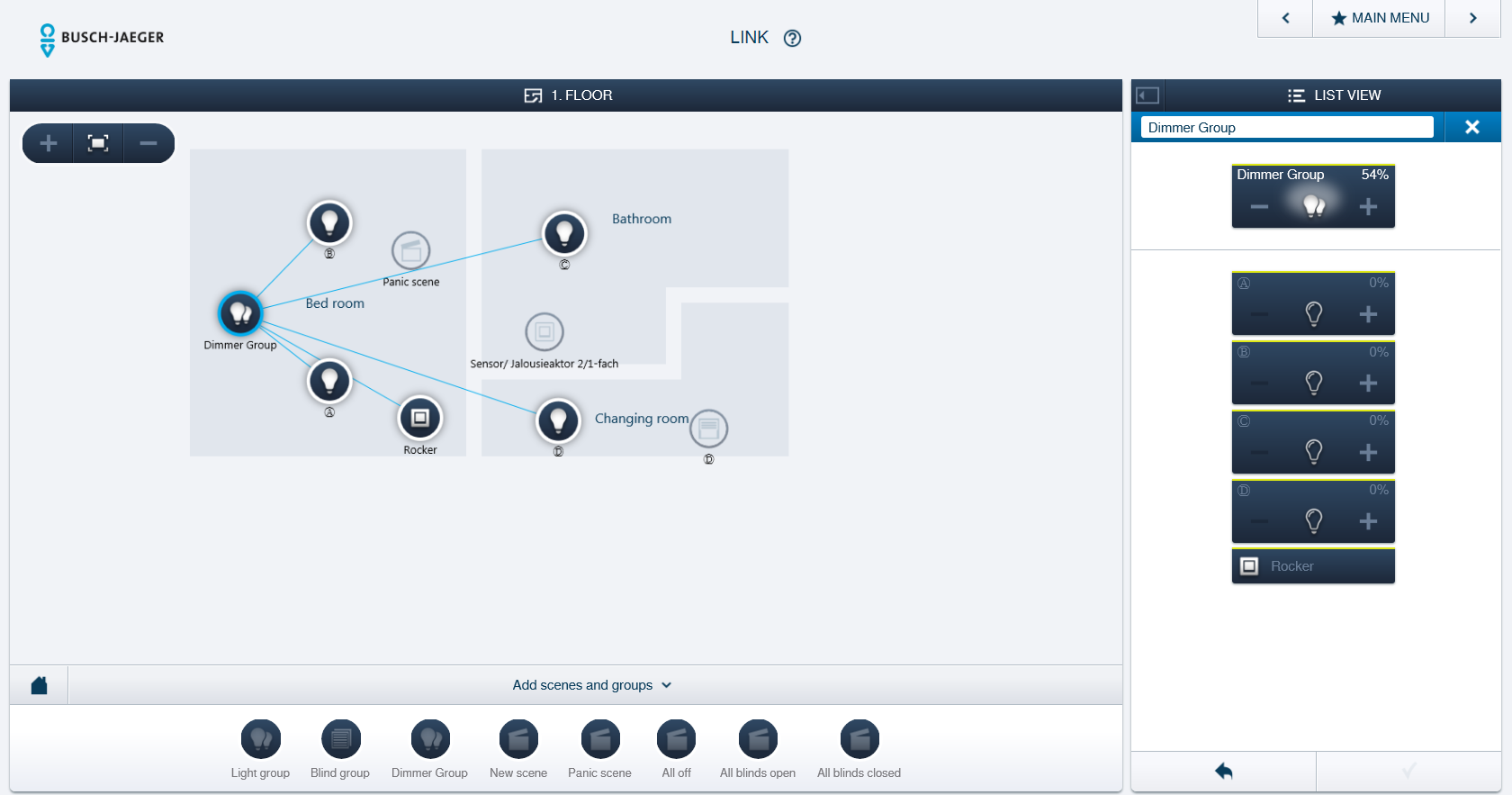

48 Üzembe helyezés Érzékelők és aktorok összekacsolása ABB Group 03/09/2014 Slide 48

49 Üzembe helyezés Csoportok és világítási képek létrehozása ABB Group 03/09/2014 Slide 49

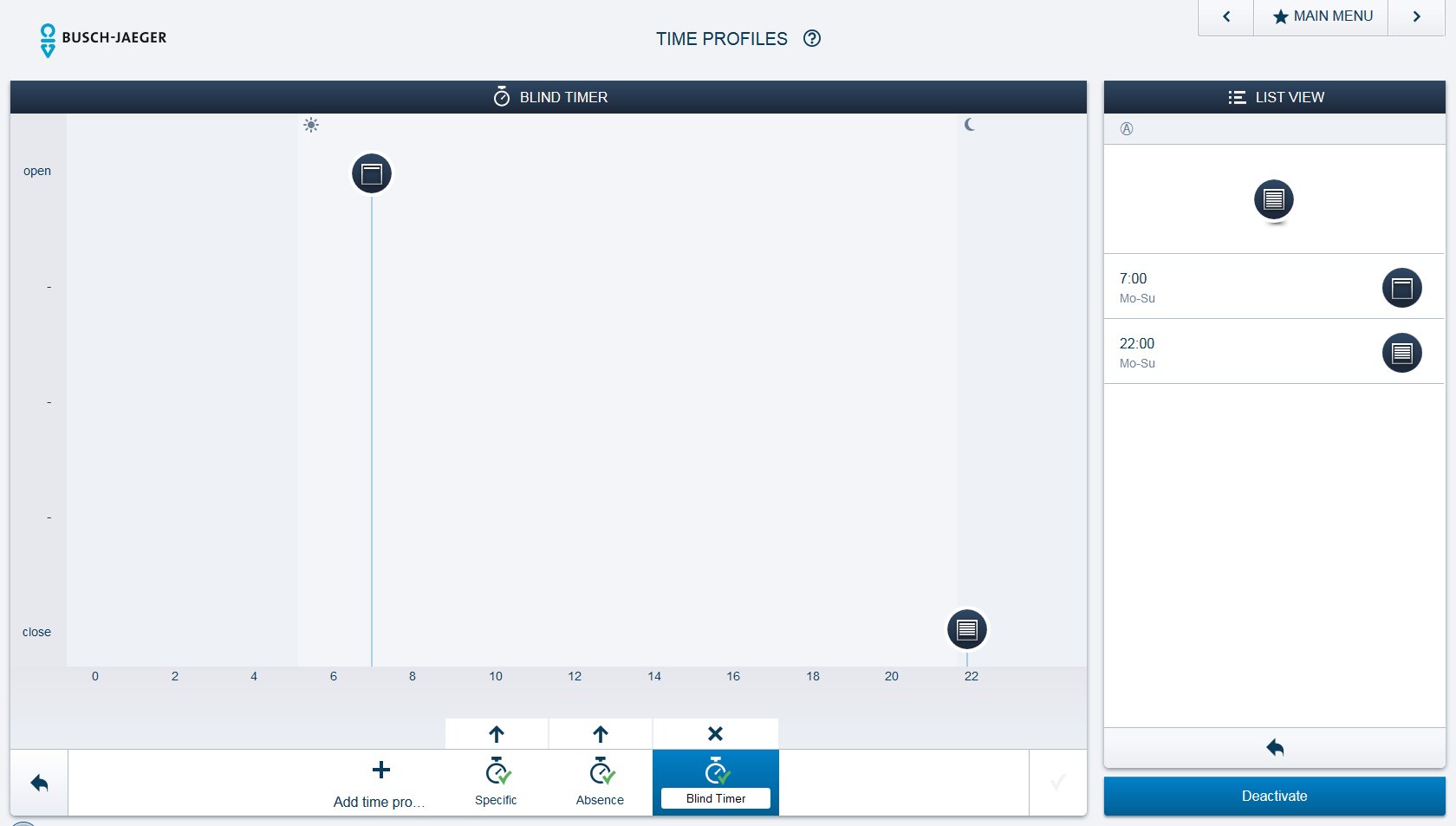

50 Üzembe helyezés ABB Group 03/09/2014 Slide 50

51 Üzembe helyezés Beállítás ABB Group 03/09/2014 Slide 51

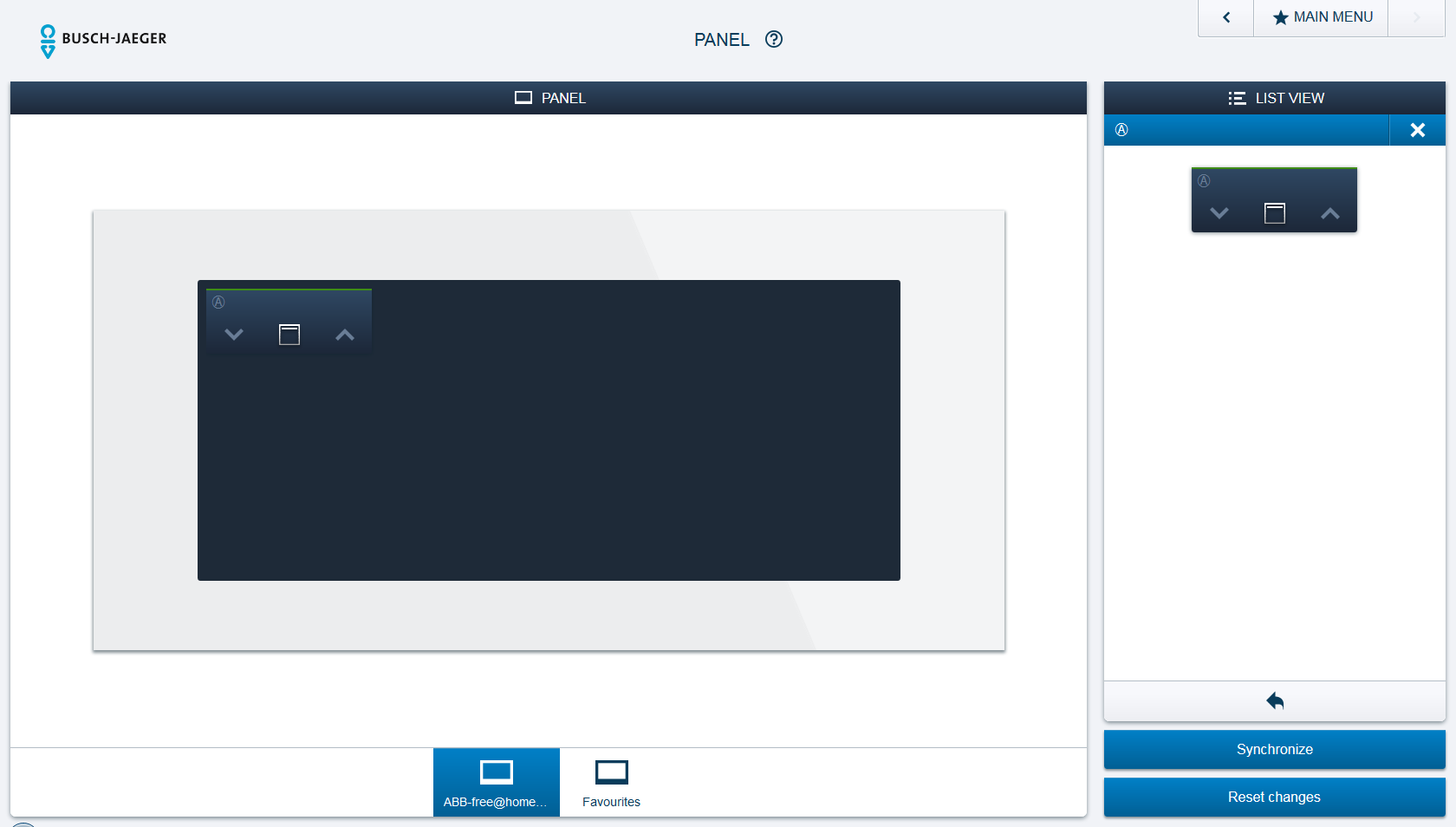

52 Üzembe helyezés Meglévő funkció ráhelyezése az érintőkijelzős panelre ABB Group 03/09/2014 Slide 52
