ENP-04/BS nıvérhívó. rendszer. mőszaki tájékoztatója. (Kivonat)
|
|
- Léna Pap
- 8 évvel ezelőtt
- Látták:
Átírás
1 Az ENP-04/BS nıvérhívó rendszer mőszaki tájékoztatója (Kivonat) H-3636 Sajógalgóc, Szent István tér 6. H-6600 Szentes, Wesselényi u. 52/A. H-6601, Szentes Pf.: és Fax: Web: ENP-04 BS mőszaki tájékoztató 1/14 enp_04_m.pdf
2 Kivonat: ENP-04/BS nıvérhívó rendszer mőszaki leírásából (A változtatás jogát a gyártó fenntartja!) 1. Elıszó Dátum: június 01. Az ENP-04/BS nıvérhívó rendszer több mikrovezérlıvel mőködı moduláris rendszerben felépített eszköz, ahol a modulok között kétirányú digitális kommunikáció szolgálja a mőködést. A rendszer fejlesztésénél az volt a cél, hogy az üzembiztonság fokozása mellett minél jobb megoldásokat találjunk az elektromos egységek méreteinek és mennyiségének ésszerő korlátozására. Ilyen szempontok alapján született ez a rendszer, melyben kis mérető elemekben elhelyezkedı elektronikai egységek mőködnek stabil szoftver által vezérelt digitális kommunikáció nyújtotta elınyök mellett. A szervények megválasztásánál meghatározó szempont volt, a mechanikai megbízhatóság, a villamos szilárdság mellett a költség kímélı megoldások számbavétele. 1.1 Nıvérhívó rendszer fıbb jellemzıi: moduláris, ezért könnyen bıvíthetı, az opcionális eszközök utólag is egyszerően hozzákapcsolhatók; digitális kommunikáció a modulok között, ezért kevés ér számú kábelezést igényel, kevesebb munkaidı ráfordítással és anyagköltséggel telepíthetı; esetek túlnyomó részében nagyobb munkálatok nélkül beszerelhetı a régi rendszerek helyére; adatátvitel hibamentes; önteszt, egy modul hibája a rendszerre nézve hibás mőködést nem eredményez; periféria teszt, izzó állapot figyelés, hiba esetén a központnak jelez az adott modul; központok között adatkapcsolat létesíthetı, így épületek vagy épület szintek között a kijelölt nıvérhívó rendszerek együtt mőködésének lehetısége biztosított; gyakorlatilag karbantartásra nincs szüksége, ezért az üzemeltetési költsége minimális. ENP-04 BS mőszaki tájékoztató 2/14 enp_04_m.pdf
3 2. Nıvérhívó rendszer elemei 2.1 A rendszer mőködéséhez szükséges elemek: a) központ (a teljes rendszer felügyeletét látja el); b) szobaegység (szobánként összegyőjti a hívó egységek, a nyugtázó gomb, valamint az ajtó feletti lámpa kábeleit és digitális formában információkat cserél gerinc hálózaton a központtal); c) hívóegység (az ápolt szobájában, a beteg ágyánál elhelyezve, melynek segítségével lehet hívást kezdeményezni); d) nyugtázó egység (ez egy nyomógomb, melynek segítségével a személyzet a hívást nyugtázhatja a hívóhelyre érkezve, valamint 3 másodpercig nyomva tartva az úgynevezett jelen állapotot aktiválhat); e) ajtólámpa; f) tápegység. 2.2 Kiegészítı vagy opcionális elemek: a) hétszegmenses számkijelzı (hosszabb, illetve nem egyenes folyosókon, valamint tágasabb nem minden részében belátható belsı területeken az ott tartózkodó személyzetnek segít a tájékozódásban, 4 digites és opcióban óravezérlı szoftver is kapcsolható hozzá); b) kiegészítıegység nıvérek számára (központ jelzéseit másolja, láthatók rajta a kijelzések és a központ lényeges funkciói is jelen vannak); c) kiegészítıegység orvosok számára (központ jelzéseit másolja, a hangjelzése teljesen kikapcsolható, tájékoztatást nyújt egy ügyeletes vagy pihenıszobában az orvos számára); d) rádiós egység (mobil kommunikációs lehetıséget biztosít a személyzet részére és hívás esetén a központ jelzést küld rá); e) akkumulátor (feszültség letörés vagy kimaradás esetén üzem állapottól függıen maximum 2 órán keresztül biztosítja a rendszer mőködését). 3. Felépítés 3.1 Általános adatok 3.11 Villamos paraméterek a) villamos energia ellátása: ENP-04-T típusú tápegységgel (biztonsági leválasztó transzformátorral), általános célú villamos hálózatról U n =230VAC 1F, S n =45VA; b) névleges szekunder feszültség: U n = 12 VAC (törpefeszültség); c) névleges áramfelvétel az ENP-04-T típusú tápegység szekunder oldalán; i. nyugalmi állapotban: I min = 540 ma ii. aktív állapotban: I max = 3,2 A d) beépített energiaforrás: U n = 12V 4Ah kapacitású, zárt rendszerő zselés akkumulátor (opcionális); e) érintésvédelmi fokozat: III. b.; f) gerinc hálózat adatátviteli sebessége: 115kb/s. ENP-04 BS mőszaki tájékoztató 3/14 enp_04_m.pdf
4 3.2 A hívó rendszer felépítése Egy gerinc vezetékre egymás után felfőzve kapcsolódó elemek alkotják a nıvérhívó rendszert. A gerinc vezeték szállítja a modulok mőködéséhez szükséges villamos energiát (kivétel a mennyezeti számkijelzı) és egy alacsony impedanciára illesztett áramhurok biztosítja digitális kódban az adatok továbbítását. A modulok felfőzhetıségének köszönhetıen egy kiépített nıvérhívó rendszer utólag is könnyen bıvíthetı. Az 1. rajzon egy blokksémát látunk, ahol egy lehetséges sorrendben kapcsolódik egyik elem a másikhoz. A mőködés szempontjából az elemek sorrendje közömbös. Az ilyen kábel rendszer kialakításával elkerülhetı azaz eset, amikor a telepítés során a központhoz közeledve egy átláthatatlan mennyiségő kábel köteggel találjuk magunkat szembe! Szobaegység Központ Szobaegység Szobaegység További egységek További egységek (számkijelzõ önálló tápegységgel) Általános célú villamos hálózat Tápegység Kiegészítõ egység Általános célú villamos hálózat 1. rajz: Az ENP-04 nıvérhívó rendszer blokksémája 3.3 A központ A központ geometriai méreteit a melléklet tartalmazza. A kialakítása olyan, hogy függıleges és vízszintes felületen is elhelyezhetı. A mőanyag ház alsó részének felszerelése után az elılaphoz kapcsolódó tasztatúra 180 fokban elforgatható és a megfelelı pozícióban a mellékelt csavarok segítségével rögzíthetı. A központ házában középen található a nyomtatott áramkör Menü rendszere A központ elılapjának közepén kereszt alakban elhelyezett gombokkal lépdelhetünk a menü rendszerben. A menü rendszer nagyobb részben a felhasználót, kisebb részben a szerviz, illetve a beüzemelést végzı szakembert szolgálja ki. A menü rendszer pontjainak a leírását a használati utasítás részletesen tartalmazza. 3.4 Szobaegység A szobaegység geometriai méreteit a mellékletben találhatjuk. Ebben az egységben kapott helyet az egy-egy hívóhelységhez tartozó szerelvények kábeleinek kötése és az A/D áramkör, mely a mőködéshez szükséges információkat e ponttól fogva digitális formában küldi tovább a gerinc ENP-04 BS mőszaki tájékoztató 4/14 enp_04_m.pdf
5 vezetéken. A szobaegységet lehetıleg egységesen, a szobában illetve a kórtermen belül az ápoltak számára minden helyrıl, esetleg ágyból is jól látható helyen kell felszerelni. A szobaegység mögött lévı mm-es kötıdoboz fogja össze a helységhez tartozó egységek vezetékeit. Ha mőanyag kábelcsatorna felhasználásával készül el a vezetékélés, akkor a szobaegység dobozában még elegendı hely van a szükséges villamos kötések kialakításához. Minden szobaegységhez kapcsolódik egy ajtó feletti lámpa - a folyosói oldalon -, valamint nyugtázó egység és két különbözı típusú hívóegység (2. számú rajz) a szoba oldalon. Az egyik hívóegység a szobai, míg a másik a mosdói hívások kezdeményezésére szolgál. A két hívás kezelésében különbség van. A szobaegységhez kapcsolódó folyosói vörös fényő lámpa vezérlésén túlmenıen még két fényjelzés kapott rajta helyet. A vörös fényjelzése a beteg, valamint egy bizonyos üzem módban a személyzet számára kontroll fényként funkcionál, míg a zöld fényjelzése a személyzet részére ad ellenırzési lehetıséget, amikor a jelen állapotot aktiválja. H2 Ny/J 2 H1 2 L 2 2 Szobaegység (A/D konverter) Digitális kommunikáció Digitális kommunikáció rajz: A szobaegység és a hozzá kapcsolódó szerelvények elvi kapcsolata 3.5 Kiegészítıegység(ek) A kiegészítıegységek geometriai méretüket tekintve azonosak, melyet a mellékletben találhatunk meg. Elhelyezésüket különbözı funkcióik alapján célszerő kiválasztani. Szerepük szerint két félét különböztetünk meg: a) Nıvér kiegészítıegység (a központ funkciói vannak jelen, kivéve a kereszt alakban elhelyezett menü gombokat, melyek a menü rendszert kezelik; -hosszú folyosókon, ambulancián, megosztott nıvérszobákban célszerő alkalmazni a gyorsabb és kényelmesebb munkavégzés érdekében); b) Orvosi kiegészítıegység (a központ kijelzı funkciói vannak jelen, kikapcsolható hangjelzéssel; ez az orvosoknak nyújt egy nyomon követési lehetıséget; ügyeletes szobában, orvosi irodában, stb. elhelyezve, a rendszer mőködésébe innen beavatkozni nem lehet). ENP-04 BS mőszaki tájékoztató 5/14 enp_04_m.pdf
6 3.6 Hétszegmenses mennyezeti számkijelzı A hétszegmenses számkijelzı geometriai méreteit a melléklet tartalmazza. Rögzítési módja lehet a mennyezetre, vagy az oldalfalra szerelt. Mindkét oldalán van számkijelzı, így egy folyosó vagy nagyobb közlekedı közepén elhelyezve több tíz méter távolságról is jól látható jelzést biztosít. A számkijelzı szegmensek vörös színőek, méretük egyenként x101mm. A számkijelzı négy helyértékő kijelzéssel bír, így a megjeleníthetı számok értéke között van és nyugalmi idıszakban, amikor nincs riasztás, a pontos idıt mutatja. Nagyobb villamos energia fogyasztása miatt önálló beépített hálózati tápegységgel rendelkezik, melynek paraméterei az akkumulátor kivételével megegyeznek a 3.11 pontban leírt ENP- 04-T tápegység jellemzıivel. Akkumulátort nem tartalmaz a mennyezeti kijelzı. 3.7 Lámpák Két különbözı típusú folyosói lámpa kapcsolható a nıvérhívó rendszerhez. Megjelenésük különbözik, az egyik igényesebb, míg a másik diszkrétebb formát képvisel, de villamos paramétereikben közel azonosak. Prizma lámpa (d=mm-es kötıdobozba szorító körmökkel rögzíthetı; a hozzátartozó izzó U=12V P=5W; foglalata E10); Standard lámpa (d=mm-es kötıdobozra azt kitakarva két csavarral rögzíthetı a hozzátartozó izzó U=12V P=5W; l=41mm szofita, ajánlott típus NARVA-17175). 3.8 Hívóegység(ek) Megjelenési módjukban három félét, illetve funkcióik szempontjából két félét különböztetünk meg. Ez utóbbit tekintsük meg elıször: a) H1 jelő hívóegység (szobai hívás kezdeményezését jelenti, mely a használati utasításban részletezett módon egy normál hívásnak minısül); b) H2 jelő hívóegység (vizesblokkból való hívás kezdeményezésére szolgál, mely a használati utasításban részletezett módon egy vészhívásnak minısül). Megjelenésükben a felhasználás módja az irányadó, attól függıen, hogy hova kívánjuk a hívóegységeket elhelyezni. A következıkben felsoroljuk ezeket, megjelölve azt, hogy mely az elıbb felsorolt funkcióhoz kapcsolhatók: a) lengı kapcsoló (spirális nyújtható vezetékkel felszerelt nagy szilárdságú nyomókapcsoló, mely csatlakoztatható süllyesztett vagy felületre szerelt aljzatba is, fıként fekvı beteg mellé ajánlott; csatlakozója szabványos 6/4-es bekötéső RJ11-es csatlakozó; H1); b) nyomó kapcsoló (szobákban, ha nem szükséges az ágyankénti hívás lehetısége, vagy vizesblokkokban, ha nem alkalmazható a húzó kapcsoló; H1 és H2); c) húzó kapcsoló (kifejezetten vizesblokkokban történı felszerelésre; H2). ENP-04 BS mőszaki tájékoztató 6/14 enp_04_m.pdf

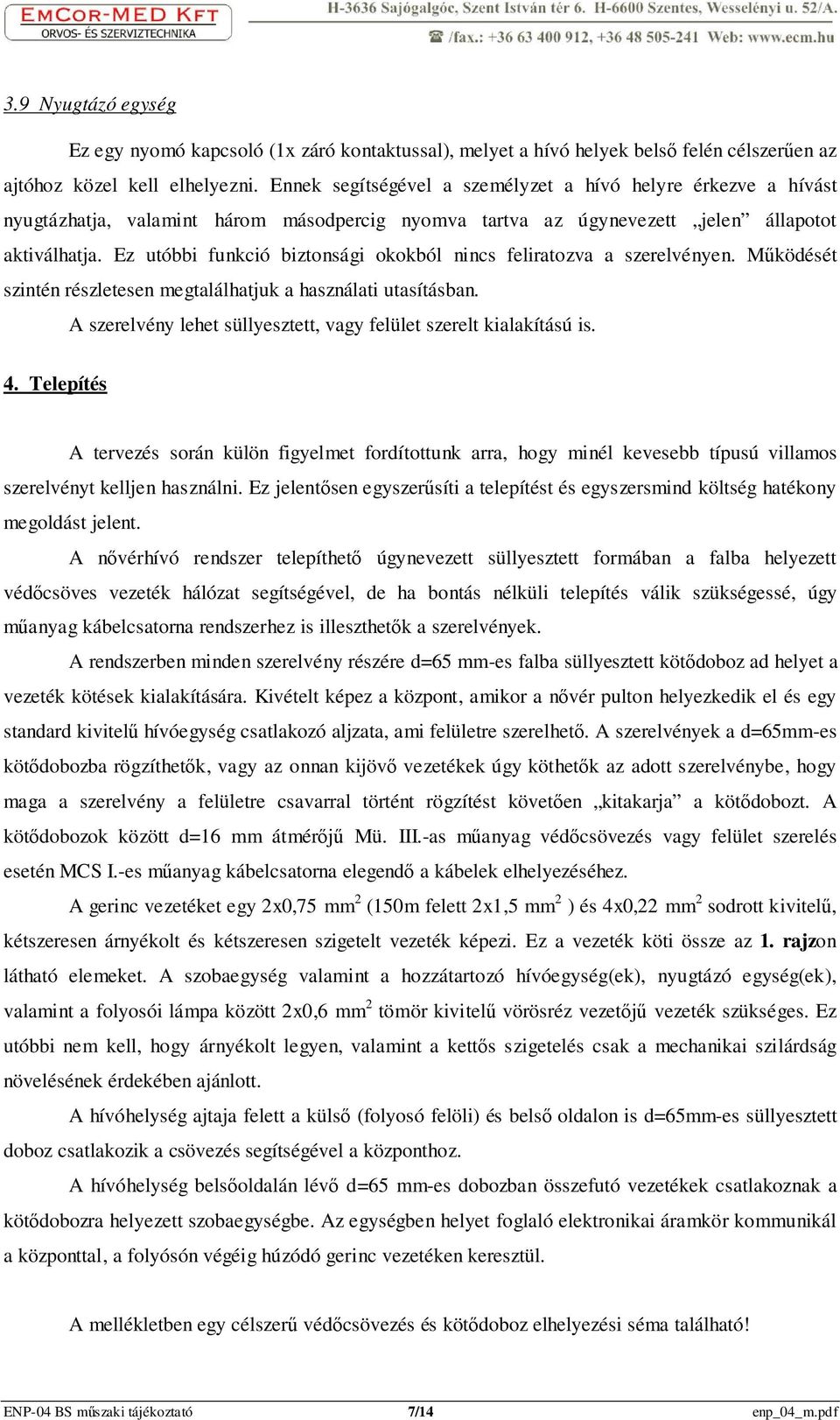

7 3.9 Nyugtázó egység Ez egy nyomó kapcsoló (1x záró kontaktussal), melyet a hívó helyek belsı felén célszerően az ajtóhoz közel kell elhelyezni. Ennek segítségével a személyzet a hívó helyre érkezve a hívást nyugtázhatja, valamint három másodpercig nyomva tartva az úgynevezett jelen állapotot aktiválhatja. Ez utóbbi funkció biztonsági okokból nincs feliratozva a szerelvényen. Mőködését szintén részletesen megtalálhatjuk a használati utasításban. A szerelvény lehet süllyesztett, vagy felület szerelt kialakítású is. 4. Telepítés A tervezés során külön figyelmet fordítottunk arra, hogy minél kevesebb típusú villamos szerelvényt kelljen használni. Ez jelentısen egyszerősíti a telepítést és egyszersmind költség hatékony megoldást jelent. A nıvérhívó rendszer telepíthetı úgynevezett süllyesztett formában a falba helyezett védıcsöves vezeték hálózat segítségével, de ha bontás nélküli telepítés válik szükségessé, úgy mőanyag kábelcsatorna rendszerhez is illeszthetık a szerelvények. A rendszerben minden szerelvény részére d= mm-es falba süllyesztett kötıdoboz ad helyet a vezeték kötések kialakítására. Kivételt képez a központ, amikor a nıvér pulton helyezkedik el és egy standard kivitelő hívóegység csatlakozó aljzata, ami felületre szerelhetı. A szerelvények a d=mm-es kötıdobozba rögzíthetık, vagy az onnan kijövı vezetékek úgy köthetık az adott szerelvénybe, hogy maga a szerelvény a felületre csavarral történt rögzítést követıen kitakarja a kötıdobozt. A kötıdobozok között d=16 mm átmérıjő Mü. III.-as mőanyag védıcsövezés vagy felület szerelés esetén MCS I.-es mőanyag kábelcsatorna elegendı a kábelek elhelyezéséhez. A gerinc vezetéket egy 2x0,75 mm 2 (150m felett 2x1,5 mm 2 ) és 4x0,22 mm 2 sodrott kivitelő, kétszeresen árnyékolt és kétszeresen szigetelt vezeték képezi. Ez a vezeték köti össze az 1. rajzon látható elemeket. A szobaegység valamint a hozzátartozó hívóegység(ek), nyugtázó egység(ek), valamint a folyosói lámpa között 2x0,6 mm 2 tömör kivitelő vörösréz vezetıjő vezeték szükséges. Ez utóbbi nem kell, hogy árnyékolt legyen, valamint a kettıs szigetelés csak a mechanikai szilárdság növelésének érdekében ajánlott. A hívóhelység ajtaja felett a külsı (folyosó felöli) és belsı oldalon is d=mm-es süllyesztett doboz csatlakozik a csövezés segítségével a központhoz. A hívóhelység belsıoldalán lévı d= mm-es dobozban összefutó vezetékek csatlakoznak a kötıdobozra helyezett szobaegységbe. Az egységben helyet foglaló elektronikai áramkör kommunikál a központtal, a folyósón végéig húzódó gerinc vezetéken keresztül. A mellékletben egy célszerő védıcsövezés és kötıdoboz elhelyezési séma található! ENP-04 BS mőszaki tájékoztató 7/14 enp_04_m.pdf

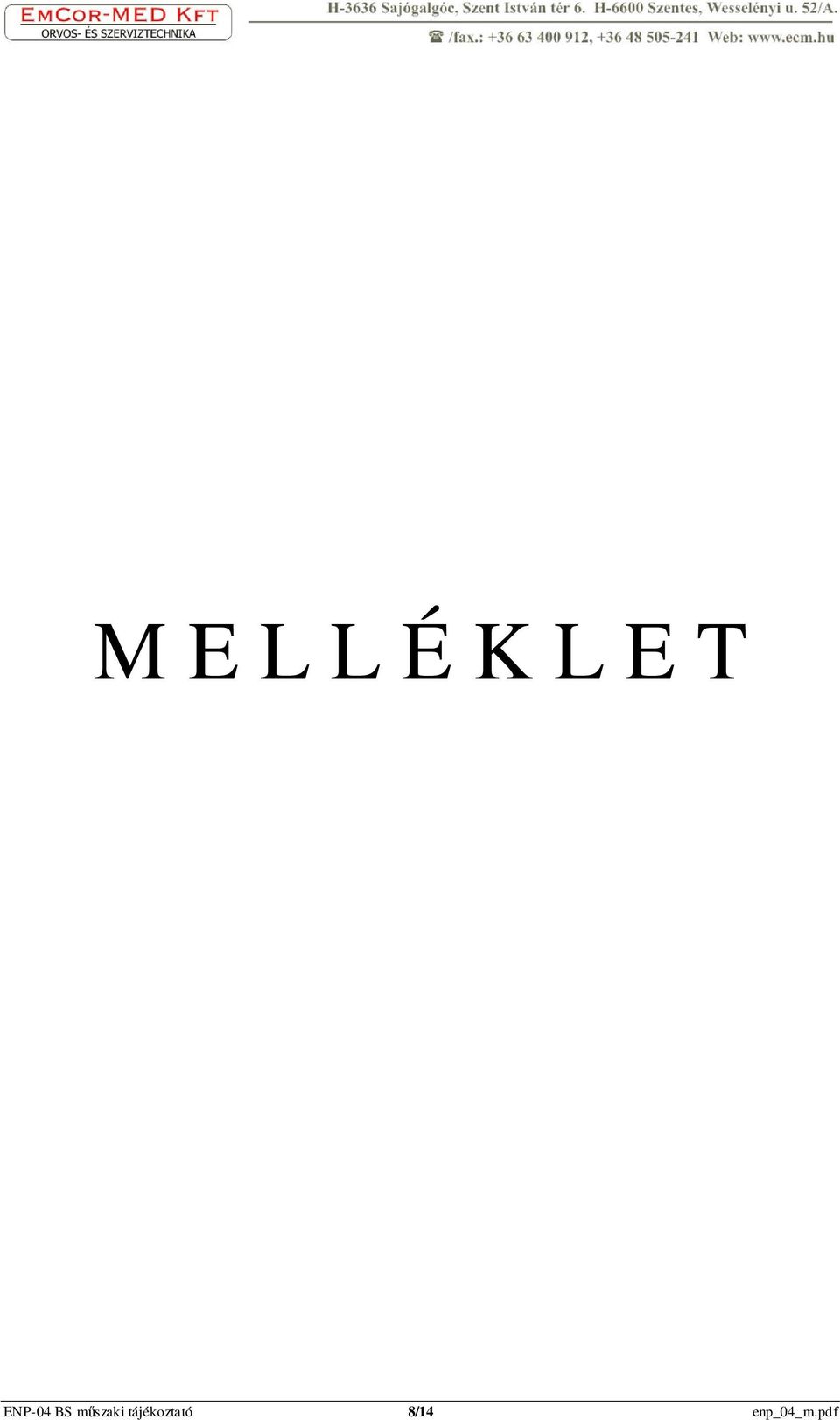

8 M E L L É K L E T ENP-04 BS mőszaki tájékoztató 8/14 enp_04_m.pdf

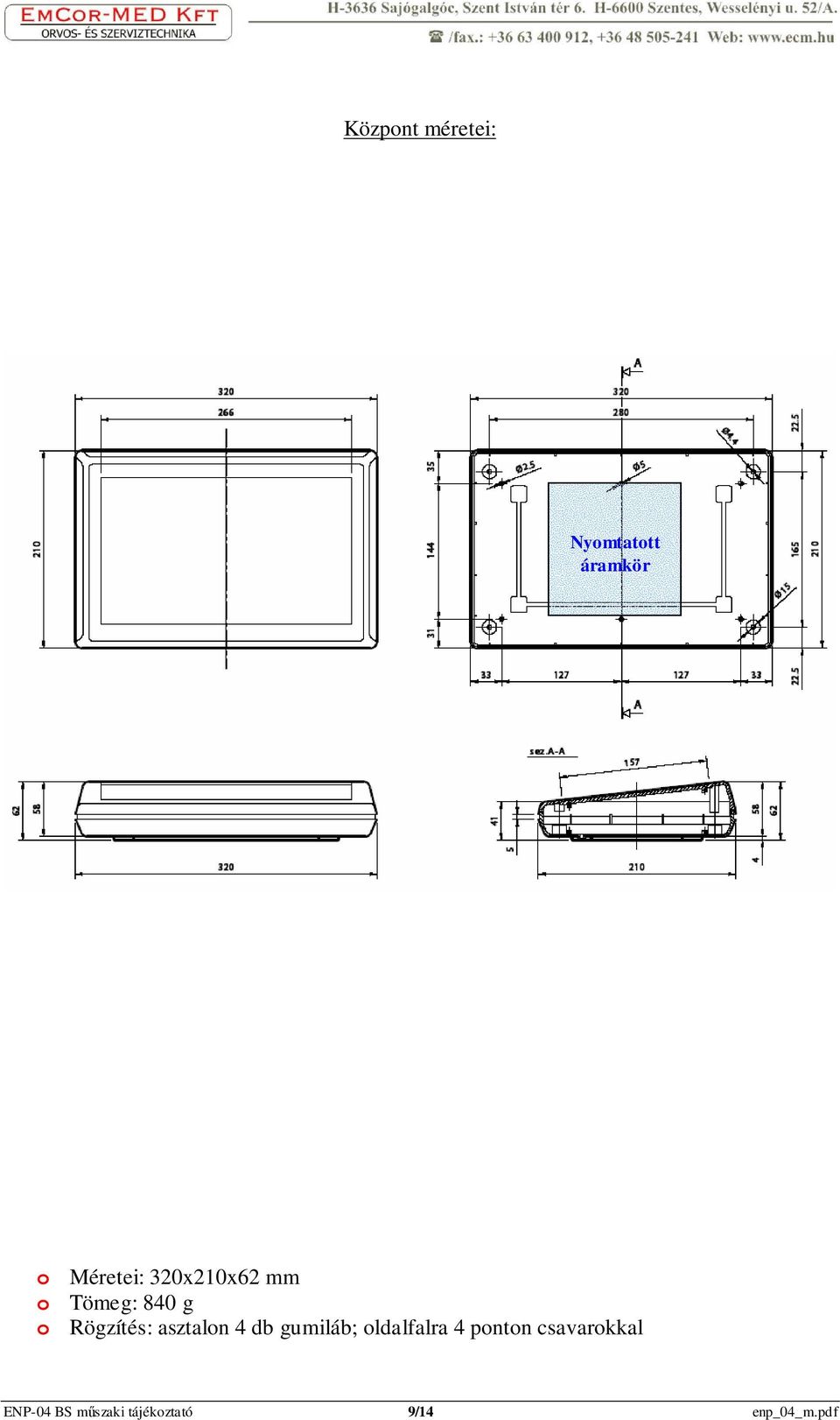

9 Központ méretei: Nyomtatott áramkör o Méretei: 320x210x62 mm o Tömeg: 840 g o Rögzítés: asztalon 4 db gumiláb; oldalfalra 4 ponton csavarokkal ENP-04 BS mőszaki tájékoztató 9/14 enp_04_m.pdf

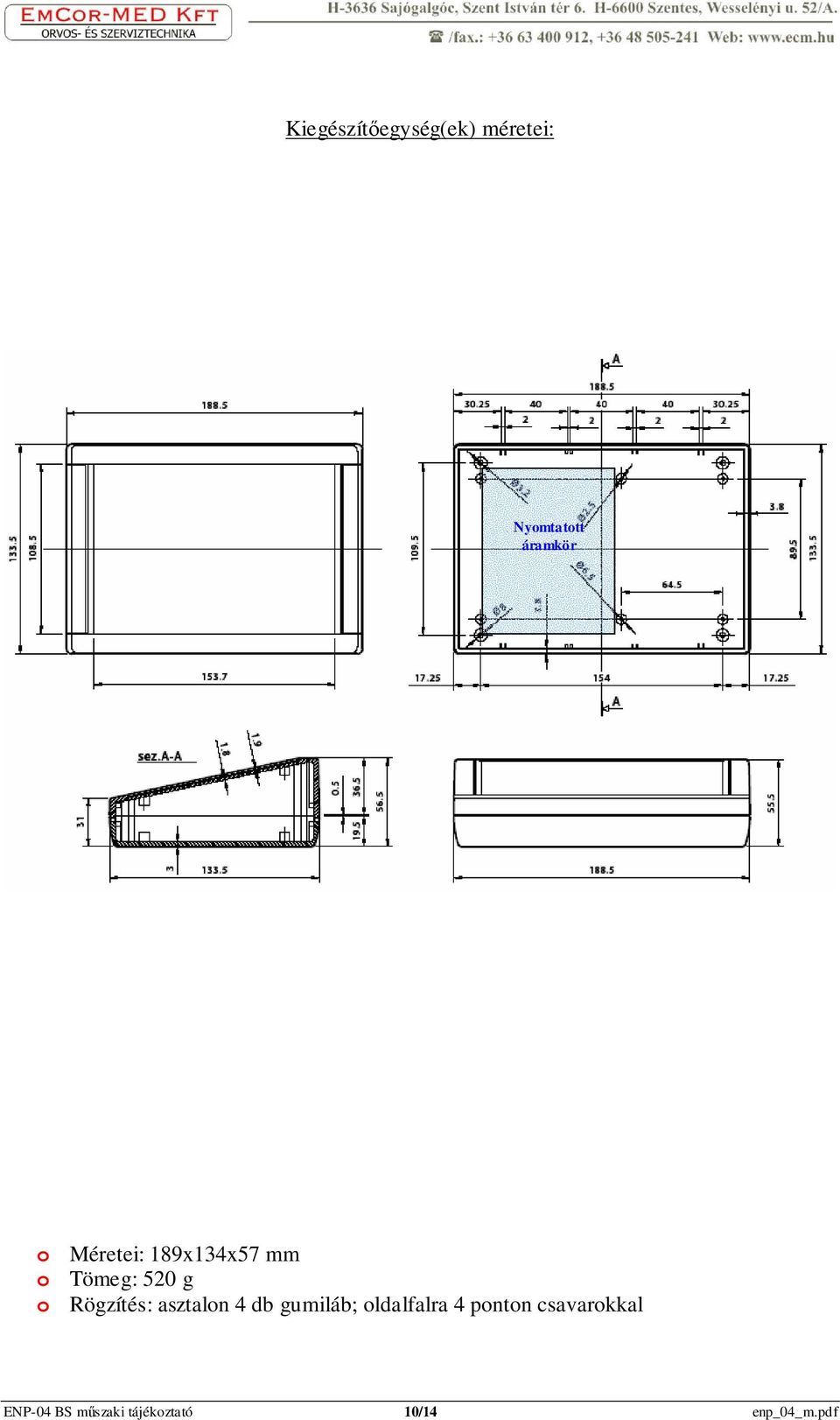

10 Kiegészítıegység(ek) méretei: Nyomtatott áramkör o Méretei: 189x134x57 mm o Tömeg: 520 g o Rögzítés: asztalon 4 db gumiláb; oldalfalra 4 ponton csavarokkal ENP-04 BS mőszaki tájékoztató 10/14 enp_04_m.pdf
11 Szobaegység méretei: Nyomtatott áramkör o Méretei: 160x94x32 mm o Tömeg: 430 g o Rögzítés: 4 ponton csavarokkal ENP-04 BS mőszaki tájékoztató 11/14 enp_04_m.pdf
12 Hétszegmenses számkijelzı méretei: o Méretei: 300x271x60 mm o Tömeg: 3140 g o Rögzítés: mennyezeti tartószárral; fali tartókonzollal ENP-04 BS mőszaki tájékoztató 12/14 enp_04_m.pdf
13 Védıcsövek és süllyesztett kötıdobozok célszerő logikai kapcsolatai: Benne A/D konverter a gerinc digitális adatáramlásához Folyosói ajtólámpa Mennyezeti számkijelzõ Folyosói ajtólámpa Gerinc vezeték csövezése Gerinc vezeték csövezése F o l y o s ó i o l d a l Szobaegység Szobaegység Többi helység Nyugtázó Nyugtázó Hívás 1. (ágyak) Hívás 1. (ágyak) Hívás 2. (mosdó a szobához) S z o b a o l d a l S z o b a o l d a l Hívás 2. (mosdó a szobához) Többi helység Minden védõcsõ: Mü.III. d=16 mm ENP-04 BS mőszaki tájékoztató 13/14 enp_04_m.pdf
14 Jegyzetek: ENP-04 BS mőszaki tájékoztató 14/14 enp_04_m.pdf
