2.4 Fizika - Elektromosságtan Elektromos/elektronikai tanulói rendszerek
|
|
- Sára Gáspárné
- 8 évvel ezelőtt
- Látták:
Átírás

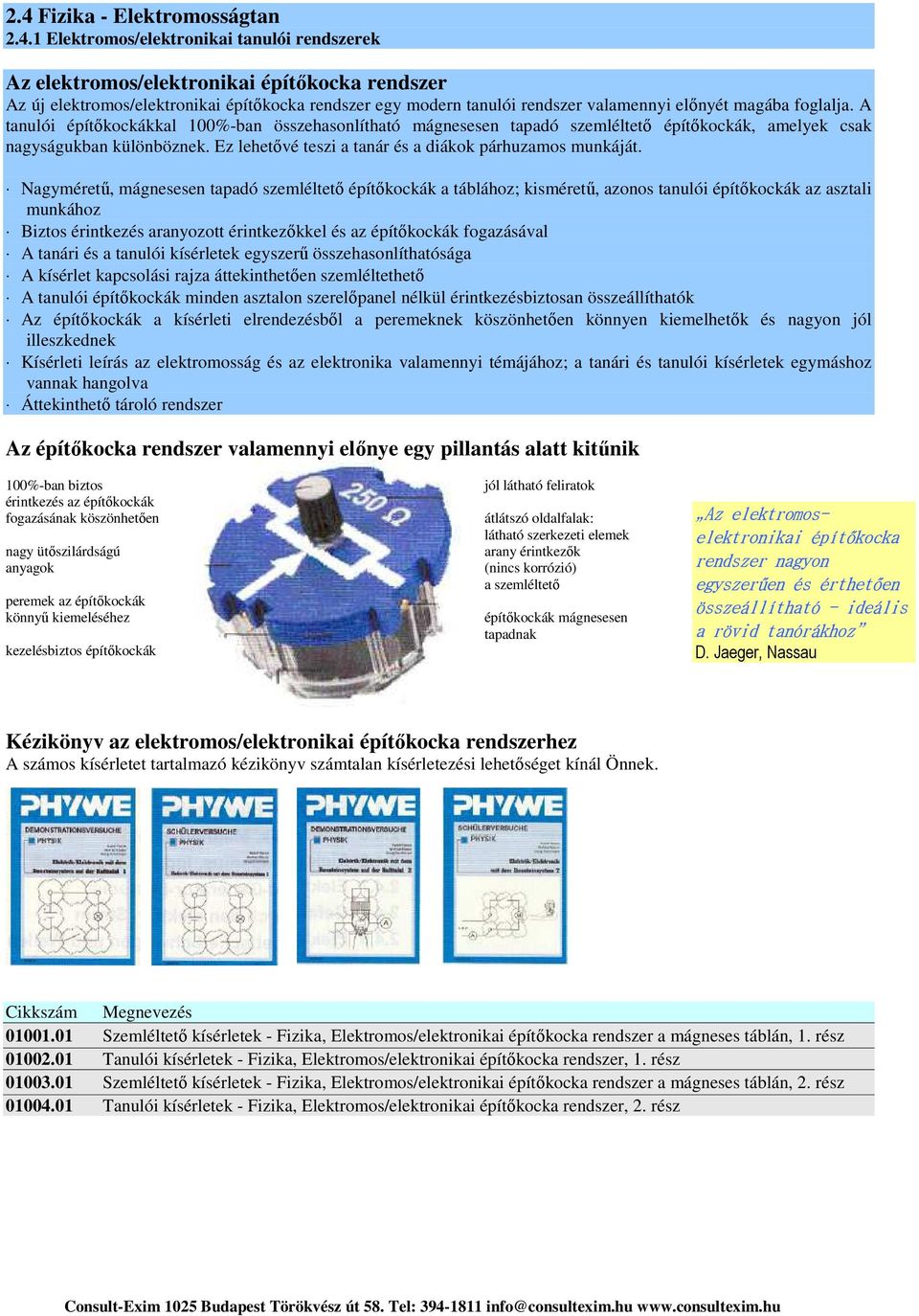

1 Az elektromos/elektronikai építőkocka rendszer Az új elektromos/elektronikai építőkocka rendszer egy modern tanulói rendszer valamennyi előnyét magába foglalja. A tanulói építőkockákkal 100%-ban összehasonlítható mágnesesen tapadó szemléltető építőkockák, amelyek csak nagyságukban különböznek. Ez lehetővé teszi a tanár és a diákok párhuzamos munkáját. Nagyméretű, mágnesesen tapadó szemléltető építőkockák a táblához; kisméretű, azonos tanulói építőkockák az asztali munkához Biztos érintkezés aranyozott érintkezőkkel és az építőkockák fogazásával A tanári és a tanulói kísérletek egyszerű összehasonlíthatósága A kísérlet kapcsolási rajza áttekinthetően szemléltethető A tanulói építőkockák minden asztalon szerelőpanel nélkül érintkezésbiztosan összeállíthatók Az építőkockák a kísérleti elrendezésből a peremeknek köszönhetően könnyen kiemelhetők és nagyon jól illeszkednek Kísérleti leírás az elektromosság és az elektronika valamennyi témájához; a tanári és tanulói kísérletek egymáshoz vannak hangolva Áttekinthető tároló rendszer Az építőkocka rendszer valamennyi előnye egy pillantás alatt kitűnik 100%-ban biztos érintkezés az építőkockák fogazásának köszönhetően nagy ütőszilárdságú anyagok peremek az építőkockák könnyű kiemeléséhez kezelésbiztos építőkockák jól látható feliratok átlátszó oldalfalak: látható szerkezeti elemek arany érintkezők (nincs korrózió) a szemléltető építőkockák mágnesesen tapadnak Az elektromoselektronikai építőkocka rendszer nagyon egyszerűen és érthetően összeállítható - ideális a rövid tanórákhoz D. Jaeger, Nassau Kézikönyv az elektromos/elektronikai építőkocka rendszerhez A számos kísérletet tartalmazó kézikönyv számtalan kísérletezési lehetőséget kínál Önnek Szemléltető kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer a mágneses táblán, 1. rész Tanulói kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer, 1. rész Szemléltető kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer a mágneses táblán, 2. rész Tanulói kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer, 2. rész
2 PTC-ellenállás P Egy PTC-ellenállás melegítésénél az áramerősség egy percen belül lecsökken, az ellenállása pedig a hőmérséklettel együtt emelkedik. A kísérlet során ez egyszerűen szemléltethető. Kivonat az elemjegyzékből Cikkszám/Menny, PTC-ellenállás, DB Vezeték, egyenes, DB Vezeték, derékszögű, DB Vezeték, T-alakú, DB Vezeték, megszakított, DB Izzófoglalat, E10, DB Analóg demo-multiméter, ADM Tápegység, univerzális Izzólámpa 4V/0,04A, E10, 10 darab Demonstrációs stopperóra, átmérő 210mm Elektromos szimbólumok bemutató táblához, 12 db Fizika bemutató tábla, állvánnyal Állványok, felhasználásra kerülő anyagok, kisebb elemek stb. Szemléltető kísérletek - Fizika, Elektromosság/elektronika a mágneses táblán 2 ( ) Napelemek soros és párhuzamos kapcsolása a bemutató táblán P A napelemek soros és párhuzamos kapcsolásával a feszültség és az áramerősség változtatható és a fogyasztóhoz igazítható. A napelemek rövidzárási árama arányos a megvilágítás erősségével, a feszültsége pedig csaknem független. Kivonat az elemjegyzékből Cikkszám/Menny, Fizika bemutató tábla, állvánnyal Napelem 2,5cm x 5cm, DB Vezeték, egyenes, DB Vezeték, derékszögű, DB Vezeték, T-alakú, DB Vezeték, megszakított, DB Motor, 2V DC Szektortárcsa 2V-os motorhoz Tartón elhelyezett karmantyú bemutató táblához Izzófoglalat E27, hálózati csatlakozás Izzólámpa 230V/120W, reflektorral Analóg demo-multiméter, ADM Összekötő kábel, 100cm, 32A, kék Összekötő kábel, 100cm, 32A, piros Szemléltető kísérletek - Fizika, Elektromosság/elektronika 1 ( )

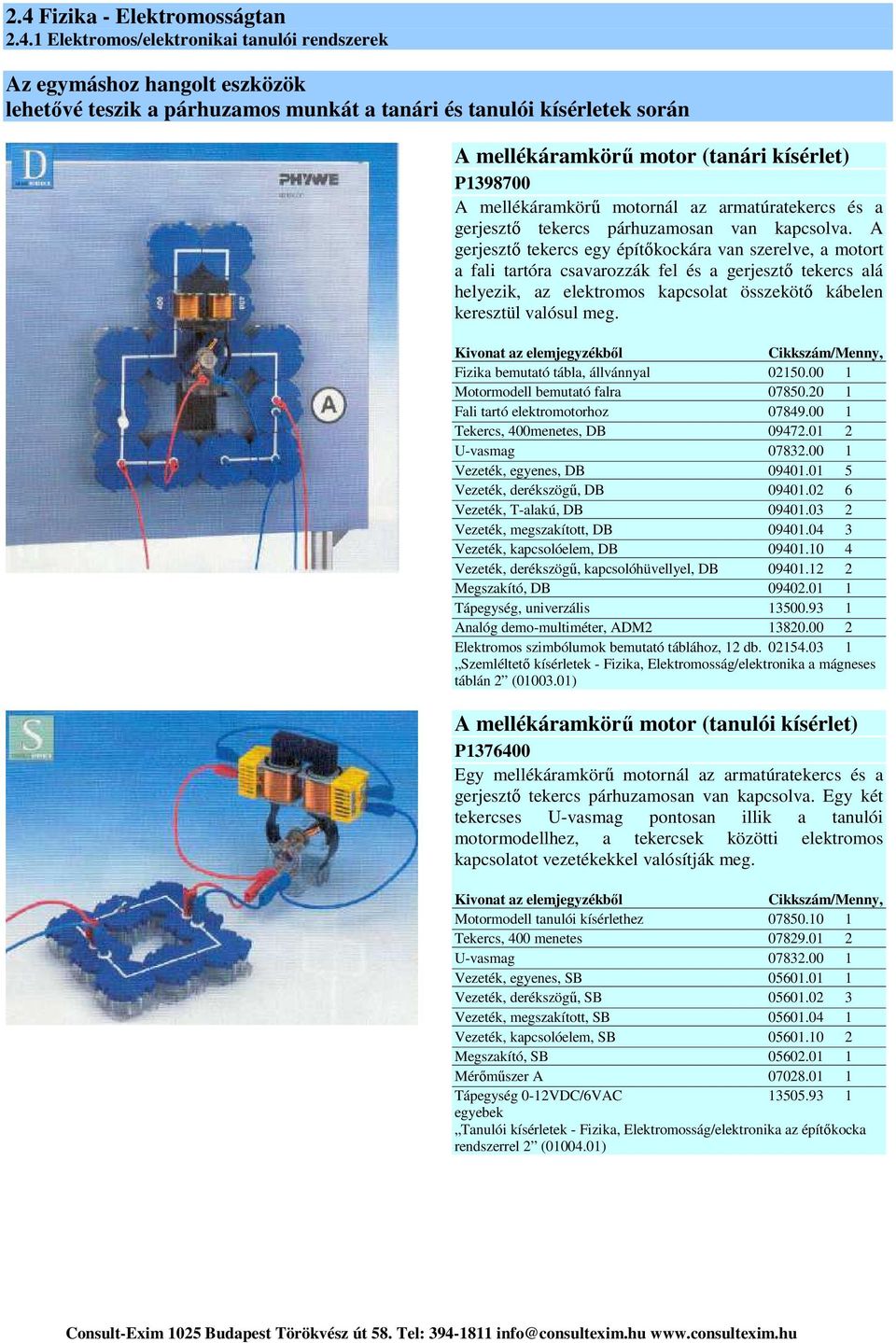

3 Az egymáshoz hangolt eszközök lehetővé teszik a párhuzamos munkát a tanári és tanulói kísérletek során A mellékáramkörű motor (tanári kísérlet) P A mellékáramkörű motornál az armatúratekercs és a gerjesztő tekercs párhuzamosan van kapcsolva. A gerjesztő tekercs egy építőkockára van szerelve, a motort a fali tartóra csavarozzák fel és a gerjesztő tekercs alá helyezik, az elektromos kapcsolat összekötő kábelen keresztül valósul meg. Kivonat az elemjegyzékből Cikkszám/Menny, Fizika bemutató tábla, állvánnyal Motormodell bemutató falra Fali tartó elektromotorhoz Tekercs, 400menetes, DB U-vasmag Vezeték, egyenes, DB Vezeték, derékszögű, DB Vezeték, T-alakú, DB Vezeték, megszakított, DB Vezeték, kapcsolóelem, DB Vezeték, derékszögű, kapcsolóhüvellyel, DB Megszakító, DB Tápegység, univerzális Analóg demo-multiméter, ADM Elektromos szimbólumok bemutató táblához, 12 db Szemléltető kísérletek - Fizika, Elektromosság/elektronika a mágneses táblán 2 ( ) A mellékáramkörű motor (tanulói kísérlet) P Egy mellékáramkörű motornál az armatúratekercs és a gerjesztő tekercs párhuzamosan van kapcsolva. Egy két tekercses U-vasmag pontosan illik a tanulói motormodellhez, a tekercsek közötti elektromos kapcsolatot vezetékekkel valósítják meg. Kivonat az elemjegyzékből Cikkszám/Menny, Motormodell tanulói kísérlethez Tekercs, 400 menetes U-vasmag Vezeték, egyenes, SB Vezeték, derékszögű, SB Vezeték, megszakított, SB Vezeték, kapcsolóelem, SB Megszakító, SB Mérőműszer A Tápegység 0-12VDC/6VAC egyebek Tanulói kísérletek - Fizika, Elektromosság/elektronika az építőkocka rendszerrel 2 ( )
4 A tranzisztor mint kapcsoló (tanári kísérlet) P A szemléltető kísérlet során bemutatják, hogy egy tranzisztort érintkező nélküli elektronikus kapcsolóként lehet használni. A tanulók a megfelelő építőkockákkal ugyanazt a kísérletet állítják össze. Kivonat az elemjegyzékből Cikkszám/Menny, Fizika bemutató tábla, állvánnyal Vezeték, egyenes, DB Vezeték, derékszögű, DB Vezeték, T-alakú, DB Vezeték, megszakított, DB Izzófoglalat, DB Ellenállás 1kΩ Potenciométer 250Ω Analóg demo-multiméter, ADM Tranzisztor NPN (BC337), DB Elektromos szimbólumok bemutató táblához, 12 db Tápegység, univerzális Szemléltető kísérletek - Fizika, Elektromosság/elektronika a mágneses táblán 1 ( ) A tranzisztor mint kapcsoló (tanulói kísérlet) P Ez a kísérlet megmagyarázza a tanulóknak egy elektronikus kapcsolóként működő tranzisztor működésének alapelvét. Ehhez a táblán a megfelelő építőkockákkal be lehet mutatni egy szemléltető kísérletet. Kivonat az elemjegyzékből Cikkszám/Menny, Vezeték, kapcsolóelem, SB Vezeték, egyenes, SB Vezeték, T-alakú, SB Vezeték, megszakított, SB Vezeték, egyenes, kapcsolóhüvellyel, SB Vezeték, derékszögű, kapcsolóhüvellyel, SB Izzófoglalat, E10, SB Ellenállás 1kΩ, SB Potenciométer 250Ω, SB Tranzisztor BC337 (NPN), SB Mérőműszer A Tápegység 0-12VDC/6V, 12VAC Tanulói kísérletek - Fizika, Elektromosság/elektronika az építőkocka rendszerrel 1 ( )

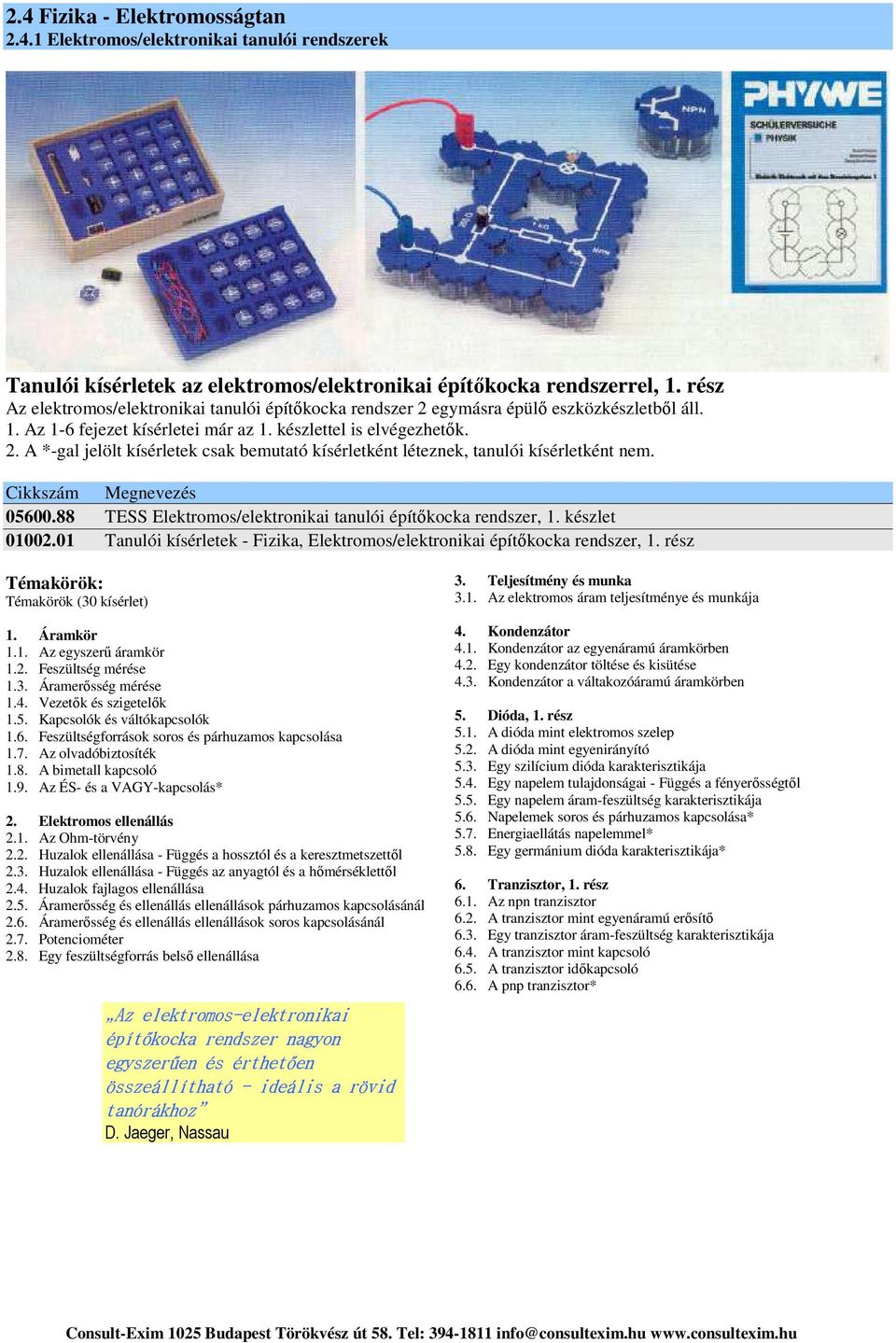

5 Tanulói kísérletek az elektromos/elektronikai építőkocka rendszerrel, 1. rész Az elektromos/elektronikai tanulói építőkocka rendszer 2 egymásra épülő eszközkészletből áll. 1. Az 1-6 fejezet kísérletei már az 1. készlettel is elvégezhetők. 2. A *-gal jelölt kísérletek csak bemutató kísérletként léteznek, tanulói kísérletként nem TESS Elektromos/elektronikai tanulói építőkocka rendszer, 1. készlet Tanulói kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer, 1. rész Témakörök: Témakörök (30 kísérlet) 1. Áramkör 1.1. Az egyszerű áramkör 1.2. Feszültség mérése 1.3. Áramerősség mérése 1.4. Vezetők és szigetelők 1.5. Kapcsolók és váltókapcsolók 1.6. Feszültségforrások soros és párhuzamos kapcsolása 1.7. Az olvadóbiztosíték 1.8. A bimetall kapcsoló 1.9. Az ÉS- és a VAGY-kapcsolás* 2. Elektromos ellenállás 2.1. Az Ohm-törvény 2.2. Huzalok ellenállása - Függés a hossztól és a keresztmetszettől 2.3. Huzalok ellenállása - Függés az anyagtól és a hőmérséklettől 2.4. Huzalok fajlagos ellenállása 2.5. Áramerősség és ellenállás ellenállások párhuzamos kapcsolásánál 2.6. Áramerősség és ellenállás ellenállások soros kapcsolásánál 2.7. Potenciométer 2.8. Egy feszültségforrás belső ellenállása Az elektromos-elektronikai építőkocka rendszer nagyon egyszerűen és érthetően összeállítható - ideális a rövid tanórákhoz D. Jaeger, Nassau 3. Teljesítmény és munka 3.1. Az elektromos áram teljesítménye és munkája 4. Kondenzátor 4.1. Kondenzátor az egyenáramú áramkörben 4.2. Egy kondenzátor töltése és kisütése 4.3. Kondenzátor a váltakozóáramú áramkörben 5. Dióda, 1. rész 5.1. A dióda mint elektromos szelep 5.2. A dióda mint egyenirányító 5.3. Egy szilícium dióda karakterisztikája 5.4. Egy napelem tulajdonságai - Függés a fényerősségtől 5.5. Egy napelem áram-feszültség karakterisztikája 5.6. Napelemek soros és párhuzamos kapcsolása* 5.7. Energiaellátás napelemmel* 5.8. Egy germánium dióda karakterisztikája* 6. Tranzisztor, 1. rész 6.1. Az npn tranzisztor 6.2. A tranzisztor mint egyenáramú erősítő 6.3. Egy tranzisztor áram-feszültség karakterisztikája 6.4. A tranzisztor mint kapcsoló 6.5. A tranzisztor időkapcsoló 6.6. A pnp tranzisztor*

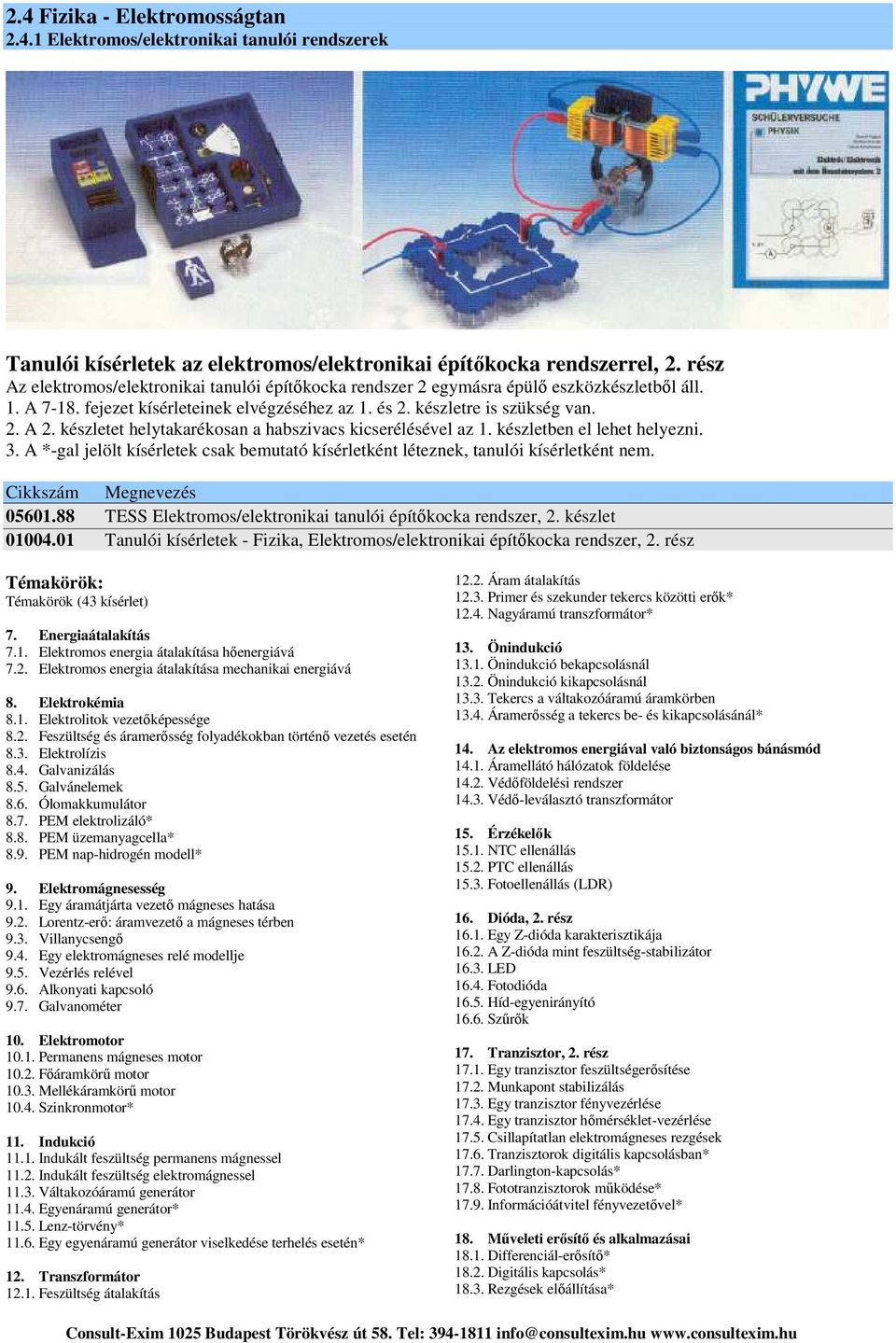

6 Tanulói kísérletek az elektromos/elektronikai építőkocka rendszerrel, 2. rész Az elektromos/elektronikai tanulói építőkocka rendszer 2 egymásra épülő eszközkészletből áll. 1. A fejezet kísérleteinek elvégzéséhez az 1. és 2. készletre is szükség van. 2. A 2. készletet helytakarékosan a habszivacs kicserélésével az 1. készletben el lehet helyezni. 3. A *-gal jelölt kísérletek csak bemutató kísérletként léteznek, tanulói kísérletként nem TESS Elektromos/elektronikai tanulói építőkocka rendszer, 2. készlet Tanulói kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer, 2. rész Témakörök: Témakörök (43 kísérlet) 7. Energiaátalakítás 7.1. Elektromos energia átalakítása hőenergiává 7.2. Elektromos energia átalakítása mechanikai energiává 8. Elektrokémia 8.1. Elektrolitok vezetőképessége 8.2. Feszültség és áramerősség folyadékokban történő vezetés esetén 8.3. Elektrolízis 8.4. Galvanizálás 8.5. Galvánelemek 8.6. Ólomakkumulátor 8.7. PEM elektrolizáló* 8.8. PEM üzemanyagcella* 8.9. PEM nap-hidrogén modell* 9. Elektromágnesesség 9.1. Egy áramátjárta vezető mágneses hatása 9.2. Lorentz-erő: áramvezető a mágneses térben 9.3. Villanycsengő 9.4. Egy elektromágneses relé modellje 9.5. Vezérlés relével 9.6. Alkonyati kapcsoló 9.7. Galvanométer 10. Elektromotor Permanens mágneses motor Főáramkörű motor Mellékáramkörű motor Szinkronmotor* 11. Indukció Indukált feszültség permanens mágnessel Indukált feszültség elektromágnessel Váltakozóáramú generátor Egyenáramú generátor* Lenz-törvény* Egy egyenáramú generátor viselkedése terhelés esetén* 12. Transzformátor Feszültség átalakítás Áram átalakítás Primer és szekunder tekercs közötti erők* Nagyáramú transzformátor* 13. Önindukció Önindukció bekapcsolásnál Önindukció kikapcsolásnál Tekercs a váltakozóáramú áramkörben Áramerősség a tekercs be- és kikapcsolásánál* 14. Az elektromos energiával való biztonságos bánásmód Áramellátó hálózatok földelése Védőföldelési rendszer Védő-leválasztó transzformátor 15. Érzékelők NTC ellenállás PTC ellenállás Fotoellenállás (LDR) 16. Dióda, 2. rész Egy Z-dióda karakterisztikája A Z-dióda mint feszültség-stabilizátor LED Fotodióda Híd-egyenirányító Szűrők 17. Tranzisztor, 2. rész Egy tranzisztor feszültségerősítése Munkapont stabilizálás Egy tranzisztor fényvezérlése Egy tranzisztor hőmérséklet-vezérlése Csillapítatlan elektromágneses rezgések Tranzisztorok digitális kapcsolásban* Darlington-kapcsolás* Fototranzisztorok működése* Információátvitel fényvezetővel* 18. Műveleti erősítő és alkalmazásai Differenciál-erősítő* Digitális kapcsolás* Rezgések előállítása*
7 Tanári kísérletek az elektromos/elektronikai építőkocka rendszerrel, 1. rész Az elektromos/elektronikai szemléltető kísérletek eszközrendszere 2 egymásra épülő eszközkészletből áll. Megvalósítás Elektromos/elektronikai bemutató Az eszközkészlettel az 1-6. fejezet valamennyi kísérlete kísérletek, teljes eszközkészlet, 1. készlet elvégezhető. Bemutató tábla és kísérleti leírás nélkül Elektromos/elektronikai bemutató Az eszközkészlettel az 1-4. fejezet kísérleteit lehet elvégezni. kísérletek, kezdőkészlet Bemutató tábla és kísérleti leírás nélkül Elektromos/elektronikai bemutató A kezdőkészlet kiegészítő készletével az 5-6. fejezet kisérletei kísérletek, a kiegészítő készlete is elvégezhetők. Bemutató tábla és kísérleti leírás nélkül Fizika bemutató tábla, állvánnyal Szemléltető kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer a mágneses táblán, 1. rész Témakörök: Elektromos/elektronikai építőkocka rendszer, 1. készlet Témakörök (36 kísérlet) Áramkör Az egyszerű áramkör Feszültség mérése Áramerősség mérése Vezetők és szigetelők Kapcsolók és váltókapcsolók Feszültségforrások párhuzamos és soros kapcsolása Az olvadóbiztosíték A bimetall kapcsoló Az ÉS- és VAGY-kapcsolás Elektromos ellenállás Ohm-törvény Huzalok ellenállása - Függés a hossztól és a keresztmetszettől Huzalok ellenállása - Függés az anyagtól és a hőmérséklettől Huzalok fajlagos ellenállása Áramerősség és ellenállás ellenállások párhuzamos kapcsolásánál Áramerősség és ellenállás ellenállások soros kapcsolásánál Feszültség soros kapcsolás esetén Potenciométer Egy feszültségforrás belső ellenállása 3. Teljesítmény és munka 3.1. Az elektromos áram teljesítménye és munkája 4. Kondenzátor 4.1. Kondenzátor az egyenáramú áramkörben 4.2. Egy kondenzátor töltése és kisütése 4.3. Kondenzátor a váltakozóáramú áramkörben 5. Dióda, 1. rész 5.1. A dióda mint elektromos szelep 5.2. A dióda mint egyenirányító 5.3. Egy szilícium dióda karakterisztikája 5.4. Egy napelem tulajdonságai - Függés a fényerősségtől 5.5. Egy napelem áram-feszültség karakterisztikája 5.6. Napelemek soros és párhuzamos kapcsolása - Áram-feszültség karakterisztika és teljesítmény 5.7. Energiaellátás napelemmel 5.8. Egy germánium dióda karakterisztikája 6. Tranzisztor, 1. rész 6.1. Az npn tranzisztor 6.2. A tranzisztor mint egyenáramú erősítő 6.3. Egy tranzisztor áram-feszültség karakterisztikája 6.4. A tranzisztor mint kapcsoló 6.5. A tranzisztor időkapcsoló 6.6. A pnp tranzisztor 1, 2, 3, 4 = kezdőkészlet ( ), 5, 6 = kiegészítő készlet ( )
8 Tanári kísérletek az elektromos/elektronikai építőkocka rendszerrel, 2. rész Az elektromos/elektronikai építőkocka rendszer 2. készletéhez tartozó kísérletek elvégzéséhez az 1. készlet ( ) is szükséges Elektromos/elektronikai bemutató kísérletek, 2. készlet Szemléltető kísérletek - Fizika, Elektromos/elektronikai építőkocka rendszer a mágneses táblán, 2. rész Témakörök: Elektromos/elektronikai építőkocka rendszer, 2. készlet Témakörök (60 kísérlet) Energiaátalakítás Elektromos energia átalakítása hőenergiává Elektromos energia átalakítása mechanikai energiává Elektrokémia Elektrolitok vezetőképessége Feszültség és áramerősség folyadékokban történő vezetés esetén Elektrolízis Galvanizálás Galvánelemek Ólomakkumulátor PEM elektrolizáló PEM üzemanyagcella PEM nap-hidrogén modell Elektromágnesesség Egy áramátjárta vezető mágneses hatása Lorentz-erő: áramvezető a mágneses térben Villanycsengő Egy elektromágneses relé modellje Vezérlés relével Alkonyati kapcsoló Galvanométer Elektromotor Permanens mágneses motor Főáramkörű motor Mellékáramkörű motor Szinkronmotor* Indukció Indukált feszültség permanens mágnessel Indukált feszültség elektromágnessel Váltakozóáramú generátor Egyenáramú generátor* Lenz-törvény* Egy egyenáramú generátor viselkedése terhelés esetén* Transzformátor Feszültség átalakítás Áram átalakítás Primer és szekunder tekercs közötti erők Nagyáramú transzformátor 13. Önindukció Önindukció bekapcsolásnál Önindukció kikapcsolásnál Tekercs a váltakozóáramú áramkörben Áramerősség a tekercs be- és kikapcsolásánál 14. Az elektromos energiával való biztonságos bánásmód Áramellátó hálózatok földelése Védőföldelési rendszer Védő-leválasztó transzformátor 15. Érzékelők NTC ellenállás PTC ellenállás Fotoellenállás (LDR) 16. Dióda, 2. rész Egy Z-dióda karakterisztikája A Z-dióda mint feszültség-stabilizátor LED Fotodióda Híd-egyenirányító Szűrők 17. Tranzisztor, 2. rész Egy tranzisztor feszültségerősítése Munkapont stabilizálás Egy tranzisztor fényvezérlése Egy tranzisztor hőmérséklet-vezérlése Csillapítatlan elektromágneses rezgések Tranzisztorok digitális kapcsolásban Darlington-kapcsolás Fototranzisztorok működése Információátvitel fényvezetővel 18. Műveleti erősítő és alkalmazásai Differenciál-erősítő Digitális kapcsolás Rezgések előállítása

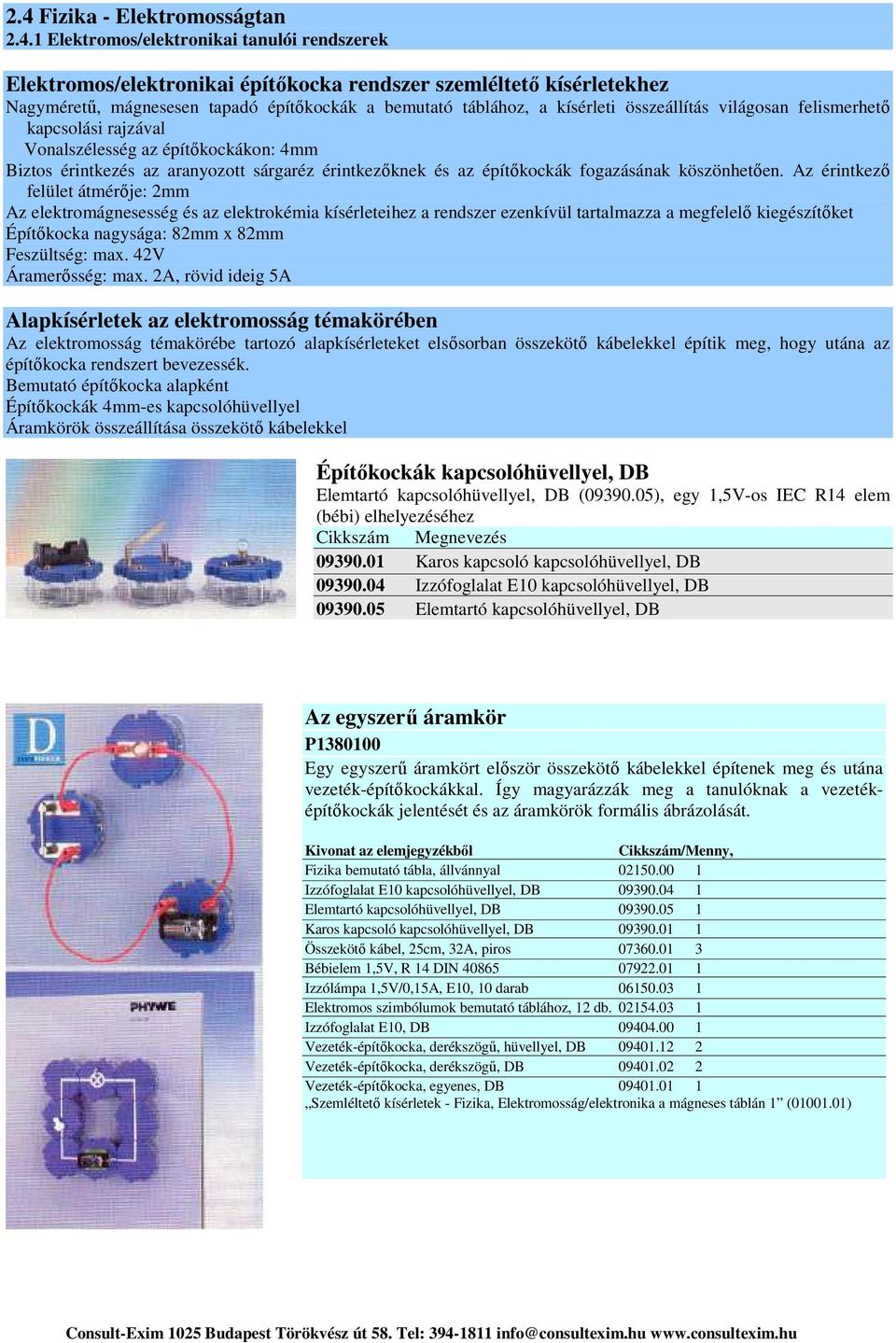

9 Elektromos/elektronikai építőkocka rendszer szemléltető kísérletekhez Nagyméretű, mágnesesen tapadó építőkockák a bemutató táblához, a kísérleti összeállítás világosan felismerhető kapcsolási rajzával Vonalszélesség az építőkockákon: 4mm Biztos érintkezés az aranyozott sárgaréz érintkezőknek és az építőkockák fogazásának köszönhetően. Az érintkező felület átmérője: 2mm Az elektromágnesesség és az elektrokémia kísérleteihez a rendszer ezenkívül tartalmazza a megfelelő kiegészítőket Építőkocka nagysága: 82mm x 82mm Feszültség: max. 42V Áramerősség: max. 2A, rövid ideig 5A Alapkísérletek az elektromosság témakörében Az elektromosság témakörébe tartozó alapkísérleteket elsősorban összekötő kábelekkel építik meg, hogy utána az építőkocka rendszert bevezessék. Bemutató építőkocka alapként Építőkockák 4mm-es kapcsolóhüvellyel Áramkörök összeállítása összekötő kábelekkel Építőkockák kapcsolóhüvellyel, DB Elemtartó kapcsolóhüvellyel, DB ( ), egy 1,5V-os IEC R14 elem (bébi) elhelyezéséhez Karos kapcsoló kapcsolóhüvellyel, DB Izzófoglalat E10 kapcsolóhüvellyel, DB Elemtartó kapcsolóhüvellyel, DB Az egyszerű áramkör P Egy egyszerű áramkört először összekötő kábelekkel építenek meg és utána vezeték-építőkockákkal. Így magyarázzák meg a tanulóknak a vezetéképítőkockák jelentését és az áramkörök formális ábrázolását. Kivonat az elemjegyzékből Cikkszám/Menny, Fizika bemutató tábla, állvánnyal Izzófoglalat E10 kapcsolóhüvellyel, DB Elemtartó kapcsolóhüvellyel, DB Karos kapcsoló kapcsolóhüvellyel, DB Összekötő kábel, 25cm, 32A, piros Bébielem 1,5V, R 14 DIN Izzólámpa 1,5V/0,15A, E10, 10 darab Elektromos szimbólumok bemutató táblához, 12 db Izzófoglalat E10, DB Vezeték-építőkocka, derékszögű, hüvellyel, DB Vezeték-építőkocka, derékszögű, DB Vezeték-építőkocka, egyenes, DB Szemléltető kísérletek - Fizika, Elektromosság/elektronika a mágneses táblán 1 ( )
10 Bemutató építőkockák Vezeték-építőkockák, DB Vezeték-építőkocka, egyenes, DB Vezeték-építőkocka, derékszögű, DB Vezeték-építőkocka, T-alakú, DB Vezeték-építőkocka, megszakított, DB Vezeték-építőkocka, kapcsolóelem, DB Vezeték-építőkocka, egyenes, kapcsolóhüvellyel, DB Vezeték-építőkocka, derékszögű, kapcsolóhüvellyel, DB Vezetékkereszt, szigetelt, DB Vezetékkereszt, összekötött, DB Megszakító, DB Használható be- vagy kikapcsolóként, a nyitott és a zárt áramkör a nagyméretű kapcsolókarnak köszönhetően egyértelműen megkülönböztethető Átkapcsoló, DB A kapcsoló állása a nagyméretű kapcsolókarnak köszönhetően jól látható Izzófoglalat E10, DB Ellenállás-építőkockák, DB Ellenállás 1Ω, DB Ellenállás 10Ω, DB Ellenállás 50Ω, DB Ellenállás 100Ω, DB Ellenállás 500Ω, DB Ellenállás 1kΩ, DB Ellenállás 10kΩ, DB Ellenállás 47kΩ, DB

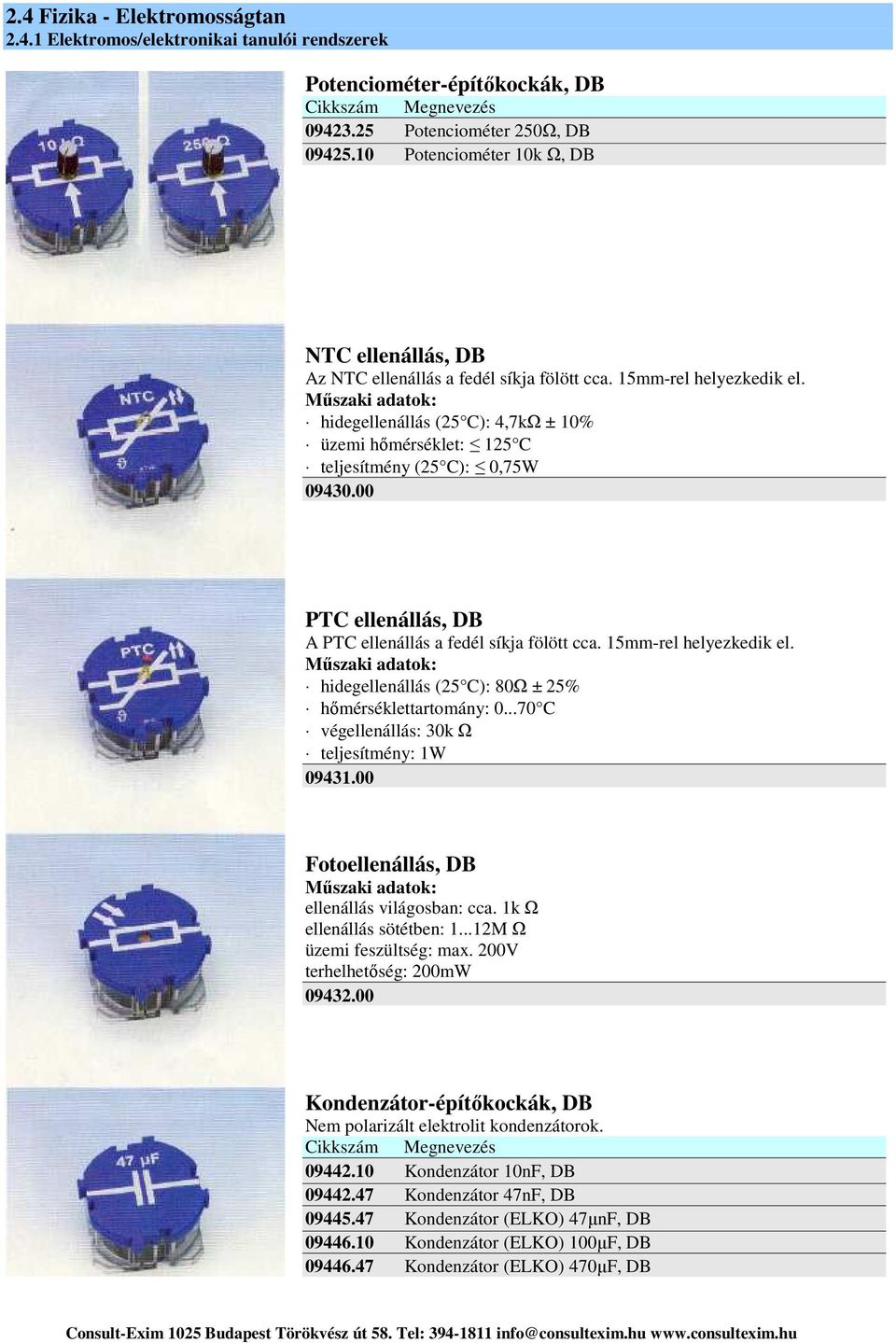

11 Potenciométer-építőkockák, DB Potenciométer 250Ω, DB Potenciométer 10k Ω, DB NTC ellenállás, DB Az NTC ellenállás a fedél síkja fölött cca. 15mm-rel helyezkedik el. hidegellenállás (25 C): 4,7kΩ ± 10% üzemi hőmérséklet: 125 C teljesítmény (25 C): 0,75W PTC ellenállás, DB A PTC ellenállás a fedél síkja fölött cca. 15mm-rel helyezkedik el. hidegellenállás (25 C): 80Ω ± 25% hőmérséklettartomány: C végellenállás: 30k Ω teljesítmény: 1W Fotoellenállás, DB ellenállás világosban: cca. 1k Ω ellenállás sötétben: M Ω üzemi feszültség: max. 200V terhelhetőség: 200mW Kondenzátor-építőkockák, DB Nem polarizált elektrolit kondenzátorok Kondenzátor 10nF, DB Kondenzátor 47nF, DB Kondenzátor (ELKO) 47µnF, DB Kondenzátor (ELKO) 100µF, DB Kondenzátor (ELKO) 470µF, DB

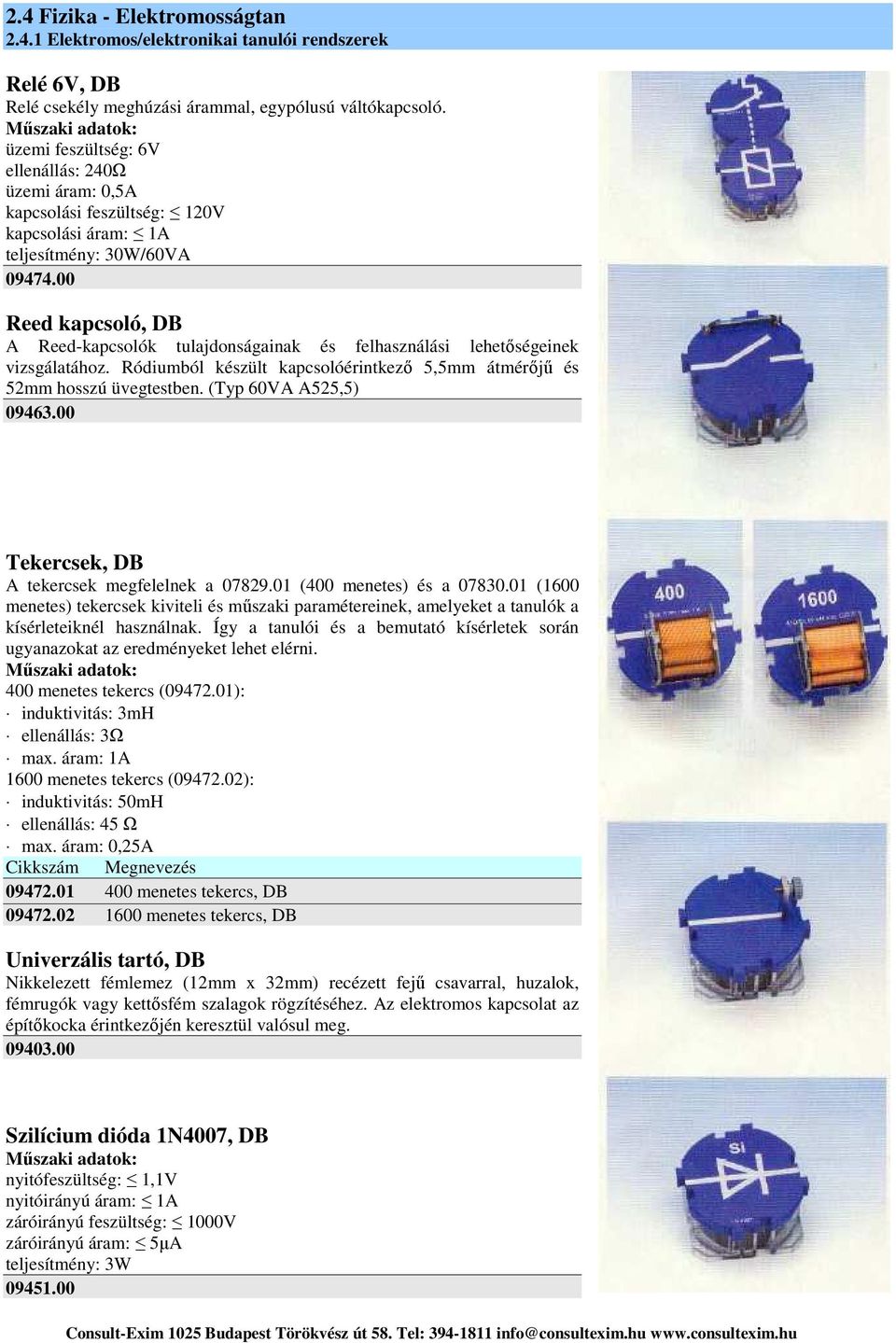

12 Relé 6V, DB Relé csekély meghúzási árammal, egypólusú váltókapcsoló. üzemi feszültség: 6V ellenállás: 240Ω üzemi áram: 0,5A kapcsolási feszültség: 120V kapcsolási áram: 1A teljesítmény: 30W/60VA Reed kapcsoló, DB A Reed-kapcsolók tulajdonságainak és felhasználási lehetőségeinek vizsgálatához. Ródiumból készült kapcsolóérintkező 5,5mm átmérőjű és 52mm hosszú üvegtestben. (Typ 60VA A525,5) Tekercsek, DB A tekercsek megfelelnek a (400 menetes) és a (1600 menetes) tekercsek kiviteli és műszaki paramétereinek, amelyeket a tanulók a kísérleteiknél használnak. Így a tanulói és a bemutató kísérletek során ugyanazokat az eredményeket lehet elérni. 400 menetes tekercs ( ): induktivitás: 3mH ellenállás: 3Ω max. áram: 1A 1600 menetes tekercs ( ): induktivitás: 50mH ellenállás: 45 Ω max. áram: 0,25A menetes tekercs, DB menetes tekercs, DB Univerzális tartó, DB Nikkelezett fémlemez (12mm x 32mm) recézett fejű csavarral, huzalok, fémrugók vagy kettősfém szalagok rögzítéséhez. Az elektromos kapcsolat az építőkocka érintkezőjén keresztül valósul meg Szilícium dióda 1N4007, DB nyitófeszültség: 1,1V nyitóirányú áram: 1A záróirányú feszültség: 1000V záróirányú áram: 5µA teljesítmény: 3W
13 Germánium dióda AA118, DB nyitófeszültség: 0,65...1,8V nyitóirányú áram: 50mA záróirányú feszültség: 90V záróirányú áram (90V): 60µA Z-dióda ZF4,7, DB Értékek a letörési tartományban: feszültség: 4,7V áramerősség: 65mA ellenállás: 40Ω teljesítmény: 400mW LED, piros, DB GaAsP-LED nyitófeszültség :2V- záróirányú feszültség: 5V- nyitóirányú áram: 20mA LED fényvezetőkhöz, DB LED a fényvezető elhelyezéséhez rátéttel, valamint integrált lencsével a fénysugár fényvezetőbe történő optimális bejuttatásához. záróirányú feszültség: 3V- nyitóirányú áram: 50mA teljesítmény: 120mW Fotodióda, DB típus: BPW 24 Működés fotodiódaként: záróirányú feszültség: 50V teljesítmény: 180mW érzékenység: 45nA/lx Működés fényelemként: üresjárási feszültség: cca. 380mV 1klx-nél rövidzárási áram: cca. 35µA 1klx-nél érzékenység: 45nA/lx

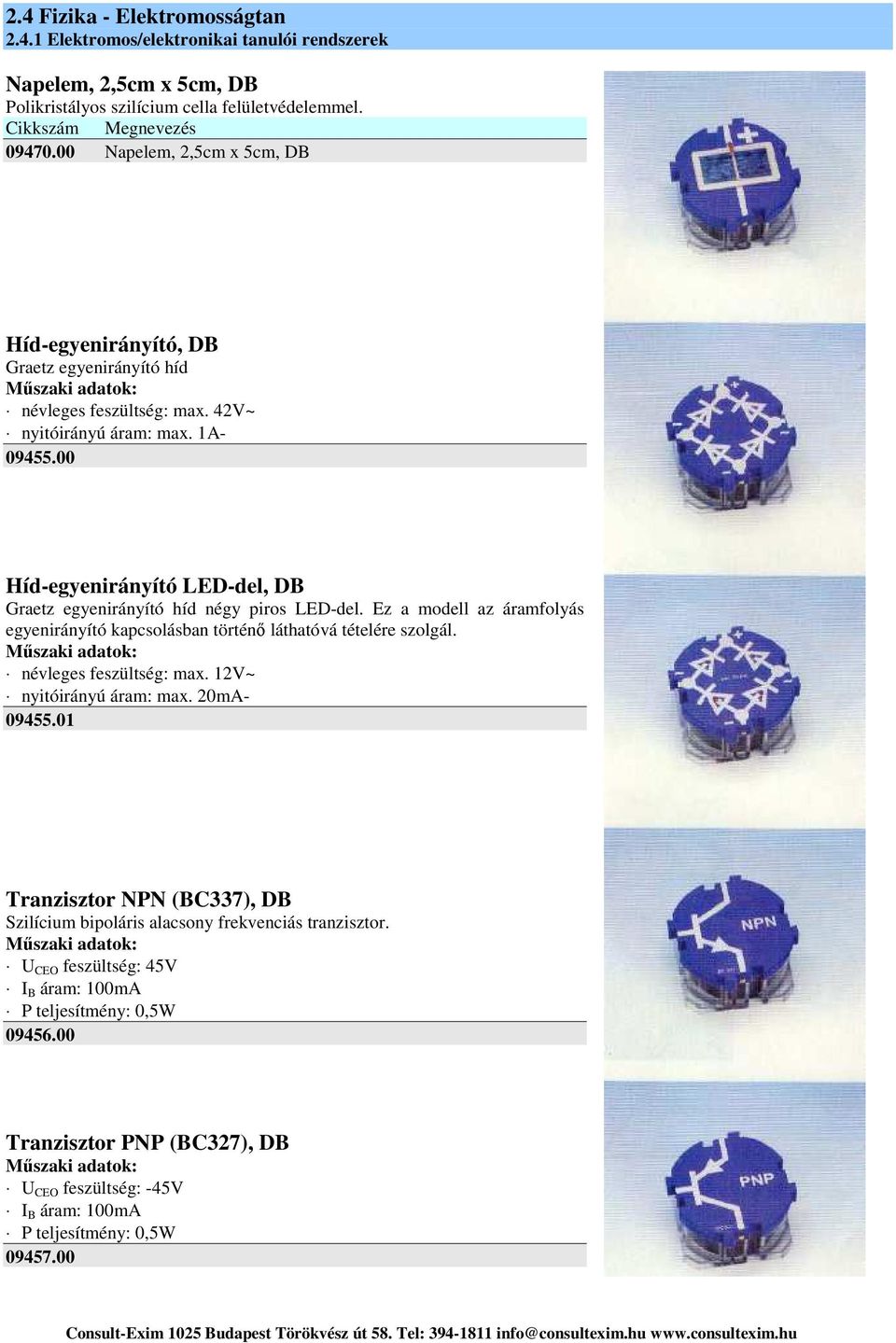

14 Napelem, 2,5cm x 5cm, DB Polikristályos szilícium cella felületvédelemmel Napelem, 2,5cm x 5cm, DB Híd-egyenirányító, DB Graetz egyenirányító híd névleges feszültség: max. 42V~ nyitóirányú áram: max. 1A Híd-egyenirányító LED-del, DB Graetz egyenirányító híd négy piros LED-del. Ez a modell az áramfolyás egyenirányító kapcsolásban történő láthatóvá tételére szolgál. névleges feszültség: max. 12V~ nyitóirányú áram: max. 20mA Tranzisztor NPN (BC337), DB Szilícium bipoláris alacsony frekvenciás tranzisztor. U CEO feszültség: 45V I B áram: 100mA P teljesítmény: 0,5W Tranzisztor PNP (BC327), DB U CEO feszültség: -45V I B áram: 100mA P teljesítmény: 0,5W
15 Műveleti erősítő, DB Az analóg és a digitális technikában sokoldalúan felhasználható differenciálerősítő; fordított polaritás elleni védelem, rövidzár-védett kimenet, beállítható offszet-feszültség kompenzáció, belső frekvenciakompenzáció. üzemi feszültség: 4-15V- bemeneti impedancia: 0,3...2MΩ bemeneti offszet-feszültség: max. 6mV kimeneti ellenállás: 75Ω feszültségerősítés: (80dB) Fototranzisztor, DB Fototranzisztor a fényvezető elhelyezéséhez furattal, valamint integrált lencsével a fénysugár optimális bejuttatásához. U CE feszültség: 50V I C kollektoráram: 50mA U BE feszültség: 7V U R feszültség: 30V teljesítmény CE : 200mW hullámhossz: nm Motor 12V, DB A motormodell ( ) generátorként történő meghajtásához vagy energiaátalakítási (elektromos energia mechanikai energiává vagy fordítva) kísérletekhez. üzemi feszültség: V fordulatszám (9V): cca. 3500min Tartó galvanométer modellhez, DB Építőkocka különböző dugaszolási lehetőségekkel galvanométer modellhez: tartó a galvanométer skálához egy 4mm-es hüvely a galvanométer-tekercs tengelye számára két 4mm-es hüvely (távolság 42mm) a mágnestartó számára Skála galvanométer modellhez

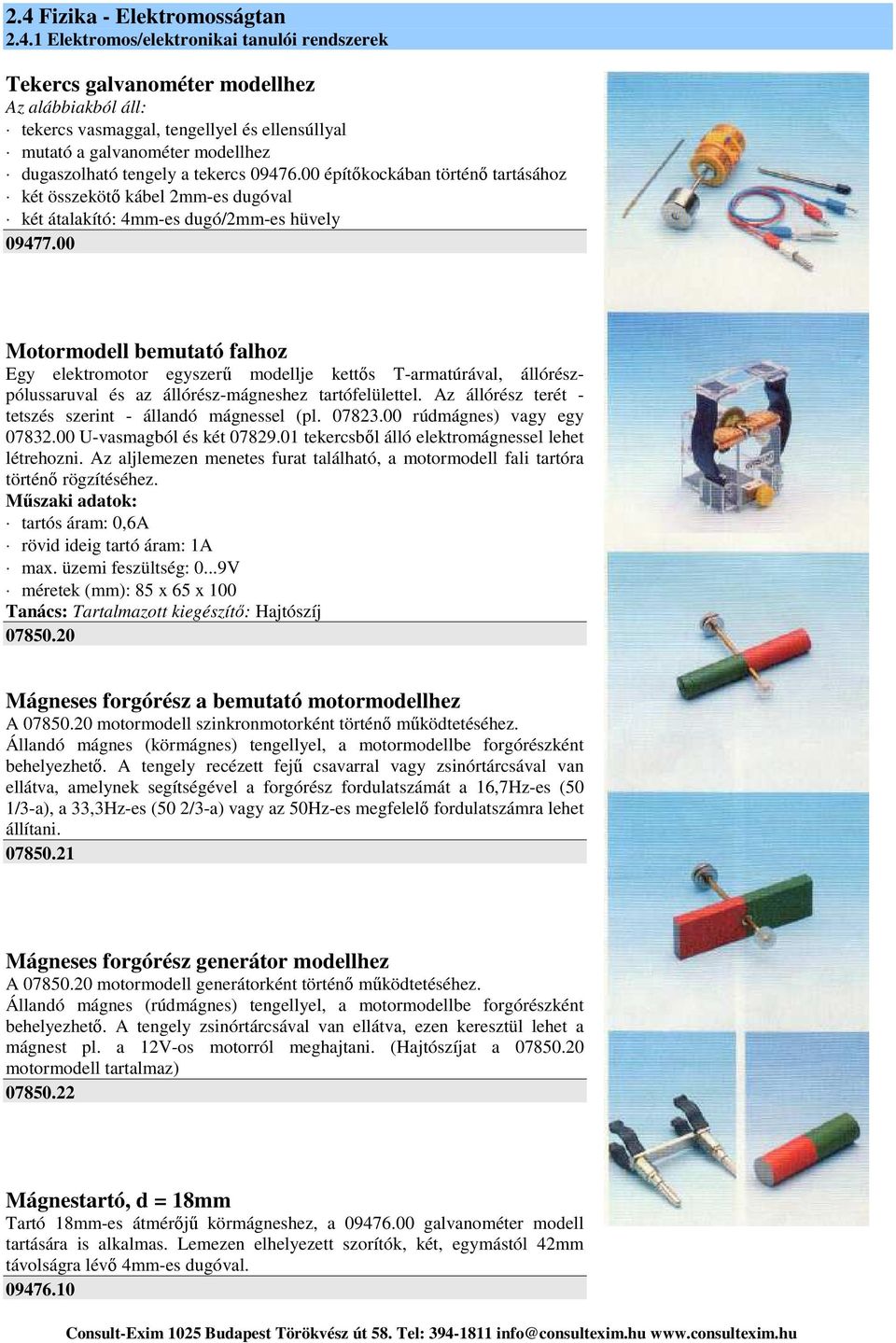

16 Tekercs galvanométer modellhez Az alábbiakból áll: tekercs vasmaggal, tengellyel és ellensúllyal mutató a galvanométer modellhez dugaszolható tengely a tekercs építőkockában történő tartásához két összekötő kábel 2mm-es dugóval két átalakító: 4mm-es dugó/2mm-es hüvely Motormodell bemutató falhoz Egy elektromotor egyszerű modellje kettős T-armatúrával, állórészpólussaruval és az állórész-mágneshez tartófelülettel. Az állórész terét - tetszés szerint - állandó mágnessel (pl rúdmágnes) vagy egy U-vasmagból és két tekercsből álló elektromágnessel lehet létrehozni. Az aljlemezen menetes furat található, a motormodell fali tartóra történő rögzítéséhez. tartós áram: 0,6A rövid ideig tartó áram: 1A max. üzemi feszültség: 0...9V méretek (mm): 85 x 65 x 100 Tanács: Tartalmazott kiegészítő: Hajtószíj Mágneses forgórész a bemutató motormodellhez A motormodell szinkronmotorként történő működtetéséhez. Állandó mágnes (körmágnes) tengellyel, a motormodellbe forgórészként behelyezhető. A tengely recézett fejű csavarral vagy zsinórtárcsával van ellátva, amelynek segítségével a forgórész fordulatszámát a 16,7Hz-es (50 1/3-a), a 33,3Hz-es (50 2/3-a) vagy az 50Hz-es megfelelő fordulatszámra lehet állítani Mágneses forgórész generátor modellhez A motormodell generátorként történő működtetéséhez. Állandó mágnes (rúdmágnes) tengellyel, a motormodellbe forgórészként behelyezhető. A tengely zsinórtárcsával van ellátva, ezen keresztül lehet a mágnest pl. a 12V-os motorról meghajtani. (Hajtószíjat a motormodell tartalmaz) Mágnestartó, d = 18mm Tartó 18mm-es átmérőjű körmágneshez, a galvanométer modell tartására is alkalmas. Lemezen elhelyezett szorítók, két, egymástól 42mm távolságra lévő 4mm-es dugóval

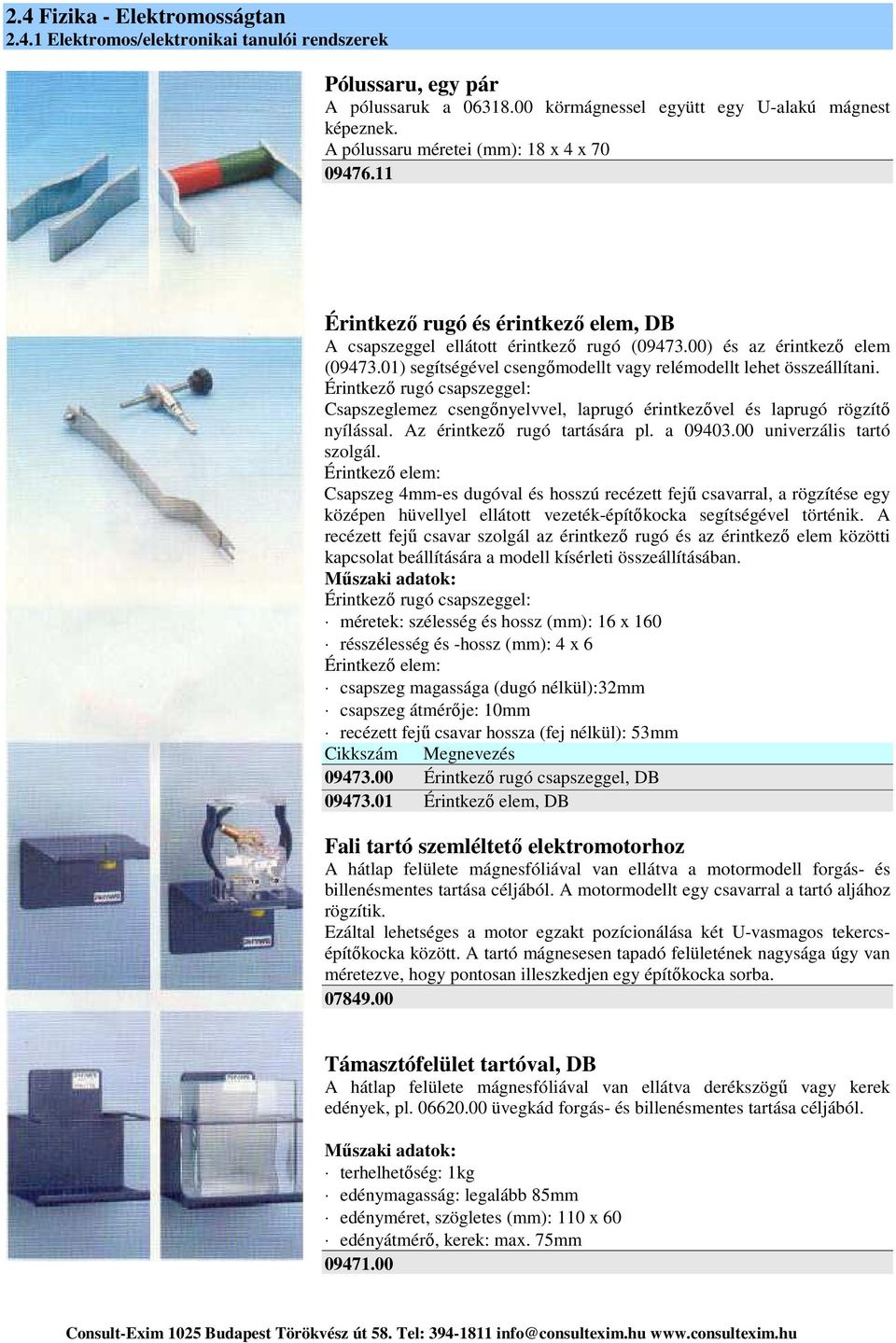

17 Pólussaru, egy pár A pólussaruk a körmágnessel együtt egy U-alakú mágnest képeznek. A pólussaru méretei (mm): 18 x 4 x Érintkező rugó és érintkező elem, DB A csapszeggel ellátott érintkező rugó ( ) és az érintkező elem ( ) segítségével csengőmodellt vagy relémodellt lehet összeállítani. Érintkező rugó csapszeggel: Csapszeglemez csengőnyelvvel, laprugó érintkezővel és laprugó rögzítő nyílással. Az érintkező rugó tartására pl. a univerzális tartó szolgál. Érintkező elem: Csapszeg 4mm-es dugóval és hosszú recézett fejű csavarral, a rögzítése egy középen hüvellyel ellátott vezeték-építőkocka segítségével történik. A recézett fejű csavar szolgál az érintkező rugó és az érintkező elem közötti kapcsolat beállítására a modell kísérleti összeállításában. Érintkező rugó csapszeggel: méretek: szélesség és hossz (mm): 16 x 160 résszélesség és -hossz (mm): 4 x 6 Érintkező elem: csapszeg magassága (dugó nélkül):32mm csapszeg átmérője: 10mm recézett fejű csavar hossza (fej nélkül): 53mm Érintkező rugó csapszeggel, DB Érintkező elem, DB Fali tartó szemléltető elektromotorhoz A hátlap felülete mágnesfóliával van ellátva a motormodell forgás- és billenésmentes tartása céljából. A motormodellt egy csavarral a tartó aljához rögzítik. Ezáltal lehetséges a motor egzakt pozícionálása két U-vasmagos tekercsépítőkocka között. A tartó mágnesesen tapadó felületének nagysága úgy van méretezve, hogy pontosan illeszkedjen egy építőkocka sorba Támasztófelület tartóval, DB A hátlap felülete mágnesfóliával van ellátva derékszögű vagy kerek edények, pl üvegkád forgás- és billenésmentes tartása céljából. terhelhetőség: 1kg edénymagasság: legalább 85mm edényméret, szögletes (mm): 110 x 60 edényátmérő, kerek: max. 75mm

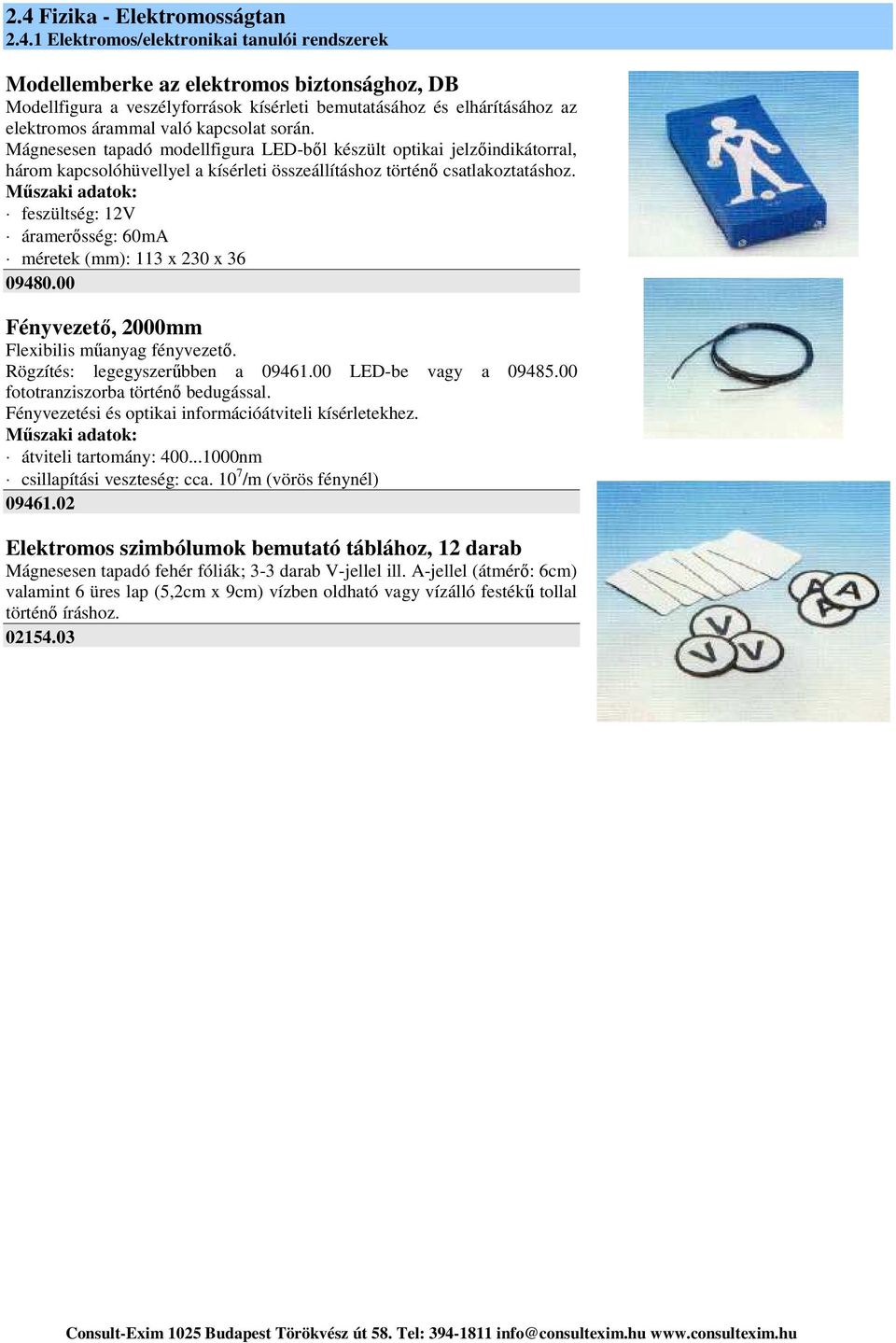

18 Modellemberke az elektromos biztonsághoz, DB Modellfigura a veszélyforrások kísérleti bemutatásához és elhárításához az elektromos árammal való kapcsolat során. Mágnesesen tapadó modellfigura LED-ből készült optikai jelzőindikátorral, három kapcsolóhüvellyel a kísérleti összeállításhoz történő csatlakoztatáshoz. feszültség: 12V áramerősség: 60mA méretek (mm): 113 x 230 x Fényvezető, 2000mm Flexibilis műanyag fényvezető. Rögzítés: legegyszerűbben a LED-be vagy a fototranziszorba történő bedugással. Fényvezetési és optikai információátviteli kísérletekhez. átviteli tartomány: nm csillapítási veszteség: cca /m (vörös fénynél) Elektromos szimbólumok bemutató táblához, 12 darab Mágnesesen tapadó fehér fóliák; 3-3 darab V-jellel ill. A-jellel (átmérő: 6cm) valamint 6 üres lap (5,2cm x 9cm) vízben oldható vagy vízálló festékű tollal történő íráshoz

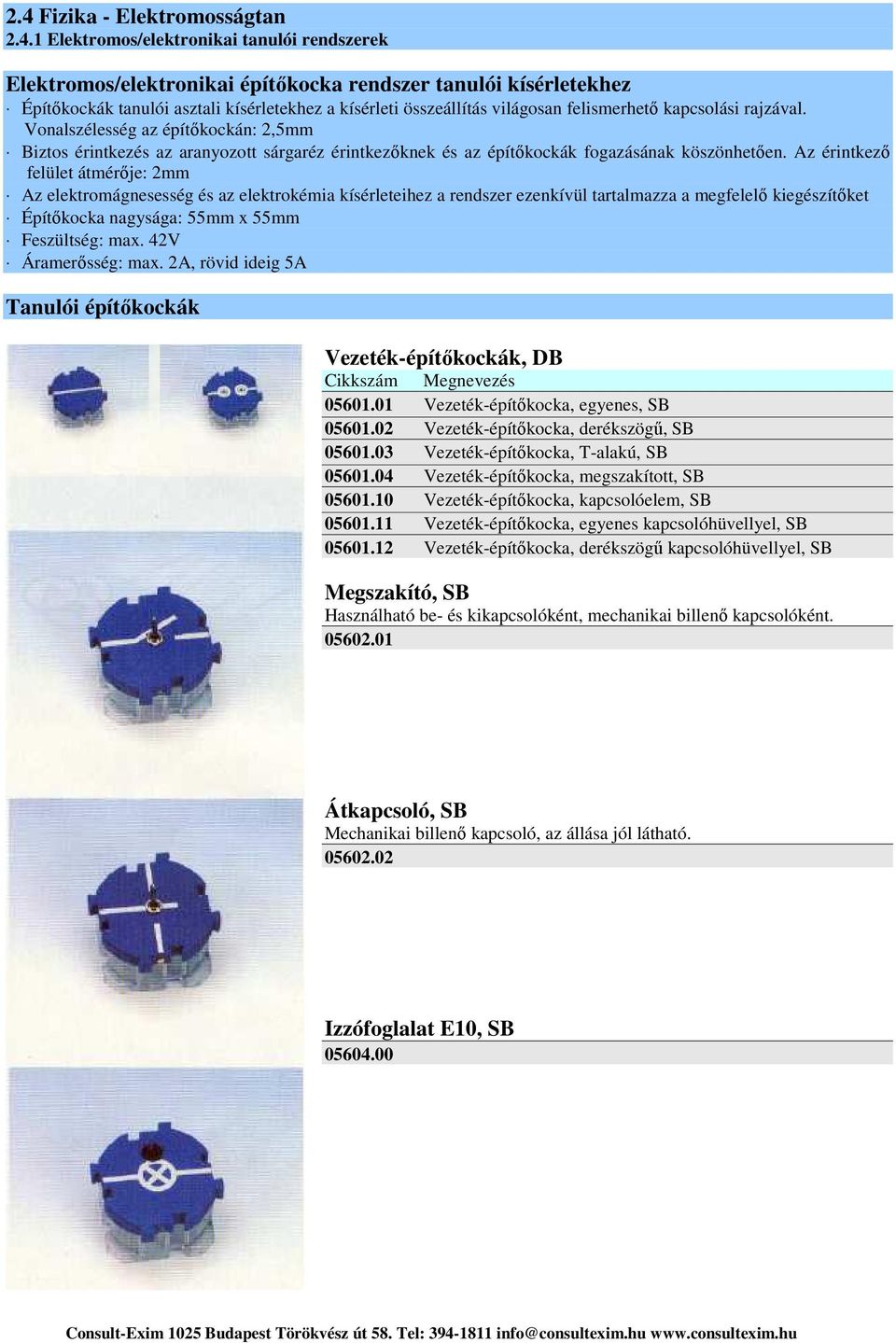

19 Elektromos/elektronikai építőkocka rendszer tanulói kísérletekhez Építőkockák tanulói asztali kísérletekhez a kísérleti összeállítás világosan felismerhető kapcsolási rajzával. Vonalszélesség az építőkockán: 2,5mm Biztos érintkezés az aranyozott sárgaréz érintkezőknek és az építőkockák fogazásának köszönhetően. Az érintkező felület átmérője: 2mm Az elektromágnesesség és az elektrokémia kísérleteihez a rendszer ezenkívül tartalmazza a megfelelő kiegészítőket Építőkocka nagysága: 55mm x 55mm Feszültség: max. 42V Áramerősség: max. 2A, rövid ideig 5A Tanulói építőkockák Vezeték-építőkockák, DB Vezeték-építőkocka, egyenes, SB Vezeték-építőkocka, derékszögű, SB Vezeték-építőkocka, T-alakú, SB Vezeték-építőkocka, megszakított, SB Vezeték-építőkocka, kapcsolóelem, SB Vezeték-építőkocka, egyenes kapcsolóhüvellyel, SB Vezeték-építőkocka, derékszögű kapcsolóhüvellyel, SB Megszakító, SB Használható be- és kikapcsolóként, mechanikai billenő kapcsolóként Átkapcsoló, SB Mechanikai billenő kapcsoló, az állása jól látható Izzófoglalat E10, SB
20 Ellenállás építőkockák, SB Ellenállás 50Ω, SB Ellenállás 100Ω, SB Ellenállás 500Ω, SB Ellenállás 1kΩ, SB Ellenállás 10kΩ, SB Ellenállás 47kΩ, SB Potenciométer építőkockák, SB Potenciométer 250Ω, SB Potenciométer 10kΩ, SB NTC-ellenállás, SB Az NTC-ellenállás a fedél síkja felett cca. 15mm-rel helyezkedik el. hidegellenállás (25 C): 4,7kΩ ± 10% üzemi hőmérséklet: 125 C teljesítmény (25 C): 0,75W PTC-ellenállás, SB A PTC-ellenállás a fedél síkja felett cca. 15mm-rel helyezkedik el. hidegellenállás (25 C): 80Ω ± 25% hőmérséklet tartomány: C végellenállás: 30k Ω teljesítmény: 1W Fotoellenállás, SB ellenállás világosban: cca. 1k Ω ellenállás sötétben: M Ω üzemi feszültség: max. 200V terhelhetőség: 200mW
21 Kondenzátor-építőkockák, SB Nem polarizált elektrolit kondenzátorok Kondenzátor 47nF, SB Kondenzátor (ELKO) 47µnF, SB Kondenzátor (ELKO) 100µF, SB Kondenzátor (ELKO) 470µF, SB Relé 6V, SB Relé csekély meghúzási árammal, egypólusú váltókapcsoló. üzemi feszültség: 6V ellenállás: 240Ω üzemi áram: 0,5A kapcsolási feszültség: 120V kapcsolási áram: 1A teljesítmény: 30W/60VA Tekercstartó, SB Fém derékszög tanulói építőkockára szerelve a tanulói kísérleteknél a tekercsek csúszásmentes rögzítése céljából. A tekercsek műanyag teste pontosan illeszkedik a derékszög nyílásába, hogy a tekercsek a kábelek csatlakoztatásánál is biztosan álljanak Univerzális tartó, SB Nikkelezett fémlemez (12mm x 32mm) recézett fejű csavarral, huzalok, fémrugók vagy kettősfém szalagok rögzítéséhez. Az elektromos kapcsolat az építőkocka érintkezőjén keresztül valósul meg Szilícium dióda 1N4007, SB nyitófeszültség: 1,1V nyitóirányú áram: 1A záróirányú feszültség: 1000V záróirányú áram: 5µA teljesítmény: 3W
22 LED, piros, SB GaAsP-LED nyitófeszültség :2V- záróirányú feszültség: 5V- nyitóirányú áram: 20mA Z-dióda ZF4,7, SB Értékek a letörési tartományban: feszültség: 4,7V áramerősség: 65mA ellenállás: 40Ω teljesítmény: 400mW Fotodióda, SB típus: BPW 24 Működés fotodiódaként: záróirányú feszültség: 50V teljesítmény: 180mW érzékenység: 45nA/lx Működés fényelemként: üresjárási feszültség: cca. 380mV 1klx-nél rövidzárási áram: cca. 35µA 1klx-nél érzékenység: 45nA/lx Híd-egyenirányító, SB Graetz egyenirányító híd névleges feszültség: max. 42V~ nyitóirányú áram: max. 1A Tranzisztor NPN (BC337), SB U CEO feszültség: 45V I B áram: 100mA P teljesítmény: 0,5W
23 Érintkező rugó és érintkező elem, SB A csapszeggel ellátott érintkező rugó ( ) és az érintkező elem ( ) segítségével csengőmodellt vagy relémodellt lehet összeállítani. Érintkező rugó csapszeggel: Csapszeglemez csengőnyelvvel, laprugó érintkezővel és laprugó rögzítő nyílással. Az érintkező rugó tartására pl. a univerzális tartó szolgál. Érintkező elem: Csapszeg 4mm-es dugóval és recézett fejű csavarral, a rögzítése egy középen hüvellyel ellátott vezeték-építőkocka segítségével történik. A recézett fejű csavar szolgál az érintkező rugó és az érintkező elem közötti kapcsolat beállítására a modell kísérleti összeállításában. Érintkező rugó csapszeggel: méretek: szélesség és hossz (mm): 13 x 120 résszélesség és -hossz (mm): 4 x 6 Érintkező elem: csapszeg magassága (dugó nélkül):32mm csapszeg átmérője: 10mm recézett fejű csavar hossza (fej nélkül): 30mm Érintkező rugó csapszeggel, SB Érintkező elem, SB Motormodell tanulói kísérlethez Egy elektromotor egyszerű modellje kettős T-armatúrával, állórészpólussaruval és az állórész-mágneshez tartófelülettel. Az állórész terét - tetszés szerint - állandó mágnessel (pl rúdmágnes) vagy egy U-vasmagból és két tekercsből álló elektromágnessel lehet létrehozni. tartós áram: 0,6A rövid ideig tartó áram: 1A max. üzemi feszültség: 0...9V méretek (mm): 85 x 65 x Modellemberke az elektromos biztonsághoz, SB Modellfigura a veszélyforrások kísérleti bemutatásához és elhárításához az elektromos árammal való kapcsolat során. Modellfigura LED-ből készült optikai jelzőindikátorral, három kapcsolóhüvellyel a kísérleti összeállításhoz történő csatlakoztatáshoz. feszültség: 12V áramerősség: 60mA méretek (mm): 65 x 113 x Fejhallgató 2kΩ, 4mm-es dugó Elektromágneses fejhallgató Csatlakozóvezeték 1,5m
24 Csengőköpeny Csengőköpeny 4mm-es dugón egy csengő modelljének megépítéséhez. Rögzítés egy középen hüvellyel rendelkező vezeték-építőkocka segítségével. a csengőköpeny átmérője: 5cm a csengőköpeny magassága dugó nélkül: cca. 4cm Elemtartó, SB Egy 1,5V-os IEC R14 elem (bébi) tartásához. Tartó 4mm-es dugóval. Dugótávolság 19mm
