1 Galea Life 481. old. Kiválasztási táblázat Valena ÚJDONSÁG 535. old. Mechanizmusok Randevú 561. old. Mechanizmusok közdarabok és végzárók Cariva ÚJDONSÁG 564. old. Mechanizmusok Oteo 584. old. Komplett szerelvények Vízmentes szerelvények ÚJDONSÁG 588. old. Nepteo TM IP 44 szerelvények Szerelvények Süllyesztô- és szerelôdobozok ÚJDONSÁG 574. old. Batibox TM süllyesztôdobozok gipszkarton falba 608. old. Plexo vízmentes szerelôdobozok ÚJDONSÁGOK Plexo - IP 55 Süllyesztett és falon kívüli vízmentes szereléshez (592. oldal) Cariva Biztos minôség - modern stílus (564. oldal) 476

2 494. old. Mechanizmusok 514. old. Burkolatok 524. old. Keretek ÚJDONSÁG 546. old. Keretek 551. old. Kiválasztási táblázat ÚJDONSÁG 568. old. Keretek 569. old. Komplett mechanizmusok 570. old. Kiválasztási táblázat 585. old. Mechanizmusok 587. old. Kiválasztási táblázat 591. old. Kontállux IP 44 ÚJDONSÁG 592. old. Plexo 55 ÚJDONSÁG ÚJDONSÁG ÚJDONSÁG 576. old old old. Batibox TM Batibox TM Batibox TM süllyesztôdobozodobozodobozok süllyesztô- süllyesztô- téglafalba univerzális megoldás betonba 583. old. Batibox TM kiválasztási táblázat Nepteo IP 44 Ergonómikus vízmentes megoldások (588. oldal) Valena alumínium Modern stílus a high tech hangulatú otthonokba (532. oldal) 477

3 Galea TM Life: design és technológia emberi léptékkel ALAP KERETEK FÉM KERETEK Fehér Mélybronz Króm keret / Alumínium billentyû Csillámpiros keret / Alumínium billentyû Gyöngyház Alumínium Alumetál keret / Alumínium billentyû Csillámzöld keret / Gyöngyház billentyû Titánium Sötét nikkel keret / Alumínium billentyû Csillámkék keret / Gyöngyház billentyû 478

4 FA KERETEK CORIAN KERETEK BÔR KERETEK Juhar keret / Alumínium billentyû Gránit keret (Corian Cocoa Brown) / Mélybronz billentyû Dinasztia keret / Mélybronz billentyû Cseresznye keret / Titánium billentyû Márvány keret (Corian Everest) / Gyöngyház billentyû Tradíció keret / Gyöngyház billentyû A variálhatóság szabadsága: 5 billentyûszín x 18 különbözô keret = végtelen lehetôség Mahagóni keret / Mélybronz billentyû 479

5 Tökéletes megoldás - a minôség biztonsága Erôs, stabil, rozsdamentes süllyesztôperem lekerekített sarkokkal Lehetôség a 4 ponton való rögzítésre Kopásálló lézerfeliratok Funkció gyors azonosíthatósága a lézerfeliratnak köszönhetôen A burkolaton lehetôség van a finom beállításra - 1 mm-tôl +3 mm-ig a különbözô beépítési mélységû dobozokhoz alkalmazkodva A süllyesztôperem kialakítása megkönnyíti a termékek sorolását A billentyûn kialakított rés megkönnyíti a billentyû lepattintását 480

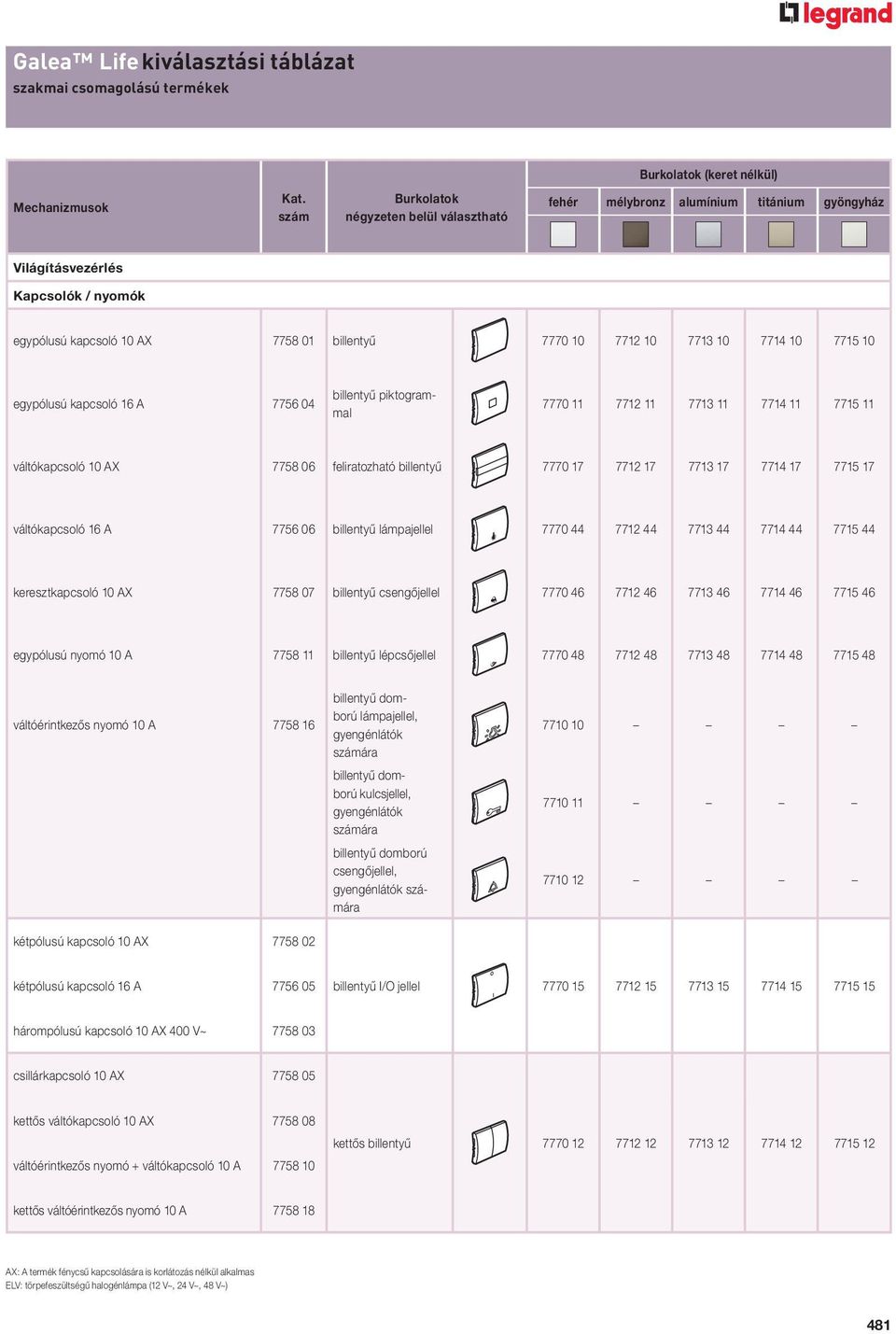

6 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Világításvezérlés Kapcsolók / nyomók egypólusú kapcsoló 10 AX billentyû egypólusú kapcsoló 16 A billentyû piktogrammal váltókapcsoló 10 AX feliratozható billentyû váltókapcsoló 16 A billentyû lámpajellel keresztkapcsoló 10 AX billentyû csengôjellel egypólusú nyomó 10 A billentyû lépcsôjellel váltóérintkezôs nyomó 10 A kétpólusú kapcsoló 10 AX billentyû domború lámpajellel, gyengénlátók számára billentyû domború kulcsjellel, gyengénlátók számára billentyû domború csengôjellel, gyengénlátók számára kétpólusú kapcsoló 16 A billentyû I/O jellel hárompólusú kapcsoló 10 AX 400 V~ csillárkapcsoló 10 AX kettôs váltókapcsoló 10 AX váltóérintkezôs nyomó + váltókapcsoló 10 A kettôs billentyû kettôs váltóérintkezôs nyomó 10 A AX: A termék fénycsû kapcsolására is korlátozás nélkül alkalmas ELV: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) 481

7 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Kapcsolók / nyomók fényjelzéssel egypólusú kapcsoló jelzôfénnyel 10 A billentyû piktogrammal egypólusú kapcsoló ellenôrzôfénnyel 10 A váltókapcsoló jelzôfénnyel 10 A váltókapcsoló jelzôfénnyel 16 A váltókapcsoló ellenôrzôfénnyel 10 A keresztkapcsoló jelzôfénnyel 10 A fényjelzôs billentyû egypólusú nyomó jelzôfénnyel 10 A váltóérintkezôs nyomó jelzôfénnyel 10 A nyomó jelzôfénnyel 10 A ( /10 berregôkhöz) kétpólusú kapcsoló ellenôrzôfénnyel 10 A kétpólusú kapcsoló ellenôrzôfénnyel 16 A kétpólusú kapcsoló ellenôrzôfénnyel 20 A fényjelzôs I/O billentyû csillárkapcsoló jelzôfénnyel (2 áramkörön) 10 A kettôs váltókapcsoló jelzôfénnyel 10 AX csillárkapcsoló ellenôrzôfénnyel (2 áramkörön) 10 A fényjelzôs kettôs billentyû csillárkapcsoló ellenôrzôfénnyel (1 áramkörön) 10 A kettôs billentyû egyik fényjelzéssel Forgatógombos fényerôszabályzók, potenciométer digitális potenciométer 1 10 V DC (fénycsô) fényerôszabályzó W (izzó, halogén, ELV halogén elektr. elôtéttel) fényerôszabályzó W (izzó, halogén, ELV halogén ferromág. transzf.-ral + kompenzátor) fényerôszabályzó W (izzó, halogén, ELV halogén ferromágn. transzf.-ral) AX: A termék fénycsô kapcsolására is korlátozás nélkül alkalmas ELV: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) fényerôszabályzóburkolat ( /03-hoz) fényjelzôs fényerôszabályzó burkolat fényerôszabályzóburkolat ( hez) fényerôszabályzóburkolat ( hez)

8 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Nyomógombos fényerôszabályzók fényerôszabályzó W (izzó, halogén, ELV halogénl) fényerôszabályzóburkolat fényerôszabályzó W (izzó, halogén, ELV halogén ferromág. transzf.-ral) Mozgásérzékelôs kapcsolók mozgásérzékelôs kapcsoló W (izzó, halogén) mozgásérzékelôs kapcsoló burkolat ( höz) mozgásérzékelôs kapcsoló W (izzó, halogén, ELV halogén) mozgásérzékelôs kapcsoló burkolat mozgásérzékelôs kapcsoló 1000 W / 500 VA (izzó, halogén, ELV halogén, fénycsô, kompakt fénycsô) mozgásérzékelôs kapcsoló (360 ) 1000 W / 500 VA (izzó, halogén, ELV halogén, fénycsô, kompakt fénycsô) fehér burkolattal, kerettel együtt szállítva Húzózsinóros kapcsoló / kerek nyomó húzózsinóros váltókapcsoló húzózsinóros váltóérintkezôs nyomó kerek nyomó fényjelzéssel univerzális burkolat Forgatógombos kapcsolók / idôkapcsolók 2 állású fokozatkapcsoló 32 A (0-1) állású fokozatkapcsoló 20 A (2-1-3) állású fokozatkapcsoló 20 A ( ) idôzítô kétpólusú forgatógombos kapcsoló 16 A (0 15 perc) fokozatkapcsolóburkolat idôzítô kétpólusú forgatógombos kapcsoló 16 A (0 120 perc) Redônyvezérlés Redônykapcsolók / redônynyomók redônykapcsoló 10 A redônynyomó 10 A redônyvezérlô kettôs billentyû redônyvezérlô Somfy RTS motorhoz redônyvezérlô burkolat

9 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Kulcsos redônykapcsolók / redônynyomók kulcsos egypólusú redônykapcsoló 10 A 2 állású kétpólusú forgatógombos redônykacspoló + nyomó kulcsos kétpólusú redôny-váltókapcsoló 10 A 3 állású kulcsos redônykapcsoló 10 A (1 0 2) 3 állású kulcsos kétpólusú redônynyomó 10 A (1 0 2) 2 állású kulcsos kétpólusú redônykapcsoló + nyomó 10 A (0 1) Hômérséklet-szabályzók (Programozható termosztátok: 503. oldal) kulcsos redônykapcsoló burkolat fokozatkapcsolóburkolat kulcsos redônykapcsoló burkolat keret nélkül és a jelzett színû burkolattal egybeszerelve szállítva keret nélkül és a jelzett színû burkolattal egybeszerelve szállítva keret nélkül és a jelzett színû burkolattal egybeszerelve szállítva Standard szobatermosztátok standard szobatermosztát fehér vezérlôvel standard szobatermosztát mélybronz vezérlôvel standard szobatermosztát alumínium vezérlôvel standard szobatermosztát titánium vezérlôvel standard szobatermosztát gyöngyház vezérlôvel Komfort szobatermosztátok komfort szobatermosztát fehér vezérlôvel komfort szobatermosztát mélybronz vezérlôvel komfort szobatermosztát alumínium vezérlôvel komfort szobatermosztát titánium vezérlôvel komfort szobatermosztát gyöngyház vezérlôvel Szobatermosztát padlófûtéshez padlófûtés szobatermosztát fehér vezérlôvel padlófûtés szobatermosztát mélybronz vezérlôvel padlófûtés szobatermosztát alumínium vezérlôvel padlófûtés szobatermosztát titánium vezérlôvel padlófûtés szobatermosztát gyöngyház vezérlôvel univerzális burkolat univerzális burkolat univerzális burkolat elektronikus termosztát elektronikus termosztát burkolat Piros katalógusszám: új termék

10 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Kihangosítórendszer Egyhelyiséges kihangosítórendszer helyi erôsítô antracit burkolattal, keret nélkül szállítva szürke burkolattal, keret nélkül szállítva Többhelyiséges kihangosítórendszer központi egység helyi sztereó erôsítô LCD kijelzôvel kiegészítô egység helyi sztereó erôsítôhöz Hangszóró-csatlakozóaljzatok hifi hangszóró-csatlakozóaljzat (2 kivezetôvel) központi egység burkolat helyi szetero erôsítô burkolat kiegészítô egység burkolat tápegység helyi erôsítôhöz beépített hangszóróval hangszóró-csatlakozóaljzat burkolat hifi hangszóró-csatlakozóaljzat (4 kivezetôvel) hangszóró-csatlakozóaljzat burkolat Érzékelôk folyadékszint-érzékelô metángáz-érzékelô propán- és butángázszivárgás-érzékelô vészjelzô érzékelôkhöz zavarérzékelô burkolat tápegység érzékelôkhöz univerzális burkolat Vízmentes szerelvények (IP 44-es védettség) egypólusú kapcsoló IP váltókapcsoló IP csillárkapcsoló IP kettôs váltókapcsoló IP egypólusú nyomó IP fehér burkolattal, keret nélkül szállítva keresztkapcsoló IP P+F csaltakozóaljzat IP 44 csapófedéllel, csavaros 2P+F csaltakozóaljzat IP 44 csapófedéllel, rugós Hangjelzésre szolgáló termékek Berregôk berregô 230 V~, antracit betéttel berregô 230 V~, fehér betéttel univerzális burkolat Piros katalógusszám: új termék

11 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház elektronikus dallamcsengô 8 / 12 V~, fehér betéttel elektronikus dallamcsengô 8 / 12 V~, antracit betéttel elektronikus dallamcsengô 230 V~, antracit betéttel elektronikus dallamcsengô 230 V~, fehér betéttel Földelt csatlakozóaljzatok univerzális burkolat P+F csatlakozóaljzat, rugós P+F burkolat P+F csatlakozóaljzat, csavaros P+F csatlakozóaljzat, reteszelt, csavaros P+F burkolat gyermekvédelemmel 2P+F burkolat gyermekvédelemmel, csapófedéllel 2P+F burkolat, piros (NEM reteszelt) 2P+F burkolat gyermekvédelemmel, zöld 2P+F burkolat gyermekvédelemmel, narancssárga 2P+F burkolat, piros, reteszelt P+F csatlakozóaljzat, reteszelt, piros bettéttárcsával együtt, rugós piros betéttárcsával, keret nélkül szállítva 2P+F csatlakozóaljzat, túlfeszültség-védelemmel, csavaros fehér burkolattal, keret nélkül szállítva 2P+F csatlakozóaljzat betéttárcsával együtt, rugós 2P+F csatlakozóaljzat gyermekvédelemmel, betéttárcsával együtt, rugós 2P+F csatlakozóaljzat gyermekvédelemmel, csapófedéllel, betéttárcsával együtt, rugós 2P+F csatlakozóaljzat egybeépített burkolattal, csavaros (nem sorolható) keret nélkül, a jelzett színû betéttárcsával egybeszerelve szállítva keret nélkül, a jelzett színû betéttárcsával egybeszerelve szállítva keret nélkül, a jelzett színû betéttárcsával egybeszerelve szállítva a jelzett színû betéttárcsával és kerettel együtt egybeszerelve szállítva

12 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Csatlakozóaljzatok 2P+F csatlakozóaljzat egybeépített burkolattal, rugós (nem sorolható) a jelzett színû betéttárcsával és kerettel együtt egybeszerelve szállítva P+F csatlakozóaljzat kiemelôvel, csavaros (sorolható) keret nélkül, a jelzett színû betéttárcsával egybeszerelve szállítva keret nélkül, fehér betéttárcsával egybeszerelve szállítva keret nélkül, zöld betéttárcsával egybeszerelve szállítva P+F csatlakozóaljzat gyermekvédelemmel, irányfénnyel, csavaros keret nélkül, narancssárga betéttárcsával egybeszerelve szállítva keret nélkül, piros betéttárcsával egybeszerelve szállítva keret nélkül, sárga betéttárcsával egybeszerelve szállítva x2P+F csatlakozóaljzat egybeépített burkolattal, csavaros a jelzett színû betéttárcsával és kerettel együtt egybeszerelve szállítva x2P+F csatlakozóaljzat gyermekvédelemmel, egybeépített burkolattal, csavaros a jelzett színû betéttárcsával és kerettel együtt egybeszerelve szállítva x2P+F csatlakozóaljzat gyermekvédelemmel, egybeépített burkolattal, rugós a jelzett színû betéttárcsával és kerettel együtt egybeszerelve szállítva Telefon-csatlakozóaljzatok 1xRJ11 aljzat 4 pólusú xRJ11 burkolat xRJ45 ISDN aljzat, cat xRJ11 aljzat xRJ45 ISDN aljzat, 4 pólusú RJ11/RJ45 burkolat xRJ45 ISDN aljzat, 8 pólusú speciális RJ11/RJ45 cat. 6 UTP aljzat

13 Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház Informatikai csatlakozóaljzatok Cat. 5e 1xRJ45 aljzat, UTP, csavaros xRJ45 aljzat, UTP, körmös RJ11/RJ45 burkolat xRJ45 aljzat, STP, csavaros optikai/rj45 burkolat, feliratozható xRJ45 aljzat, UTP, csavaros xRJ45 aljzat, UTP, körmös RJ11/RJ45 burkolat xRJ45 aljzat, STP, csavaros xRJ45 aljzat, SFTP, csavaros Cat. 6 1xRJ45 aljzat, UTP, csavaros optikai/rj45 burkolat, feliratozható RJ45 SFTP burkolat, 50x50 mm xRJ45 aljzat, UTP, körmös xRJ45 aljzat, FTP, csavaros RJ11/RJ45 burkolat xRJ45 aljzat, STP, csavaros xRJ45 aljzat, UTP, csavaros optikai/rj45 burkolat, feliratozható xRJ45 aljzat, UTP, körmös xRJ45 aljzat, FTP, csavaros RJ11/RJ45 burkolat xRJ45 aljzat, STP, csavaros xRJ45 aljzat, SFTP, csavaros Egyéb informatikai aljzatok speciális csatlakozókhoz elôlap Antenna-csatlakozóaljzatok optikai/rj45 burkolat, feliratozható RJ45 SFTP burkolat, 50x50 mm 60 -os kivezetésû burkolat TV-aljzatok TV-aljzat, végzáró (1,5 db) TV-aljzat, végzáró (10 db) TV-burkolat TV-aljzat, átmenô (14 db)

14 TV R Galea Life kiválasztási táblázat szakmai csomagolású termékek Burkolatok (keret nélkül) Mechanizmusok Kat. szám Burkolatok négyzeten belül választható fehér mélybronz alumínium titánium gyöngyház TV-Rádió aljzatok TV-RD aljzat, végzáró (1,5 db) TV-RD aljzat, végzáró (10 db) TV-RD burkolat TV R TV-RD aljzat, átmenô (14 db) TV-Rádió-Sat aljzatok TV-RD-SAT aljzat, végzáró (1,5 db) TV-RD-SAT aljzat, végzáró (11 db) TV-RD-SAT burkolat SAT TV-RD-SAT aljzat, átmenô (15 db) Egyéb antenna aljzatok TV-RD aljzat, Hirschmann FS 1 D Hirschmann - burkolat TV-RD aljzat, átmenô, Hirschmann GEDU (2 kimenettel) TV-RD-SAT aljzat, Hirschmann EDA 3902 F Hirschmann-burkolat (3 kimenettel) Egyéb mechanizmusok hotelkártya-kapcsoló hotelkártya-kapcsoló burkolat elektronikus hotelkártya-kapcsoló elektronikus hotelkártya-kapcsoló burkolat kábelkivezetô, sorkapoccsal kábelkivezetô, sorkapocs nélkül kábelkivezetô burkolat vakfedél keret nélkül, a jelzett színû burkolattal egybeszerelve szállítva EPH csatlakozóaljzat univerzális burkolat mobil tartalékvilágítás vészvilágítás burkolat impulzus kapcsoló 1000 W késleltetô kapcsoló 1000 W világítás és szellôzô kapcsoló 2 x 400 W idôkapcsoló 1000 W impulzus és késleltetô kapcsoló burkolat keret nélkül és a jelzett színû burkolattal egybeszerelve szállítva Piros katalógusszám: új termék 489

15 Galea Life keretek kiválasztási táblázat Egyes keret Keretek Kettôs keret vízszintes Kettôs keret függôleges Színek FEHÉR ÉS MATT KERETEK Fehér Mélybronz Alumínium Titánium Gyöngyház CSILLÁM ÉS FÉM KERETEK Csillámpiros Csillámkék Csillámzöld Króm Sötét nikkel Alumetál FA KERETEK Juhar Cseresznye Mahagóni CORIAN KERETEK Gránit (CORIAN Cocoabrown) Márvány (CORIAN Everest) Kagylóhéj* (CORIAN Oyster) Szurdok* (CORIAN Canyon) Moha* (CORIAN Moss) Makadám* (CORIAN Macadam) Kvarc* (CORIAN Gray Field Stone) Kovakô* (CORIAN Flint) Mészkô* (CORIAN Fossil) Homokkô* (CORIAN Gray Savannah) BÔR KERETEK külsô méret: 91 x 83 mm külsô méret: 162 x 83 mm Tradíció Dinasztia (*) A megjelölt termékek szállítása a megrendeléstôl számított min. 12 héten belül történik. Min. 250 szerelvényhez szükséges keretet kell egyszerre megrendelni külsô méret: 91 x 154 mm 490

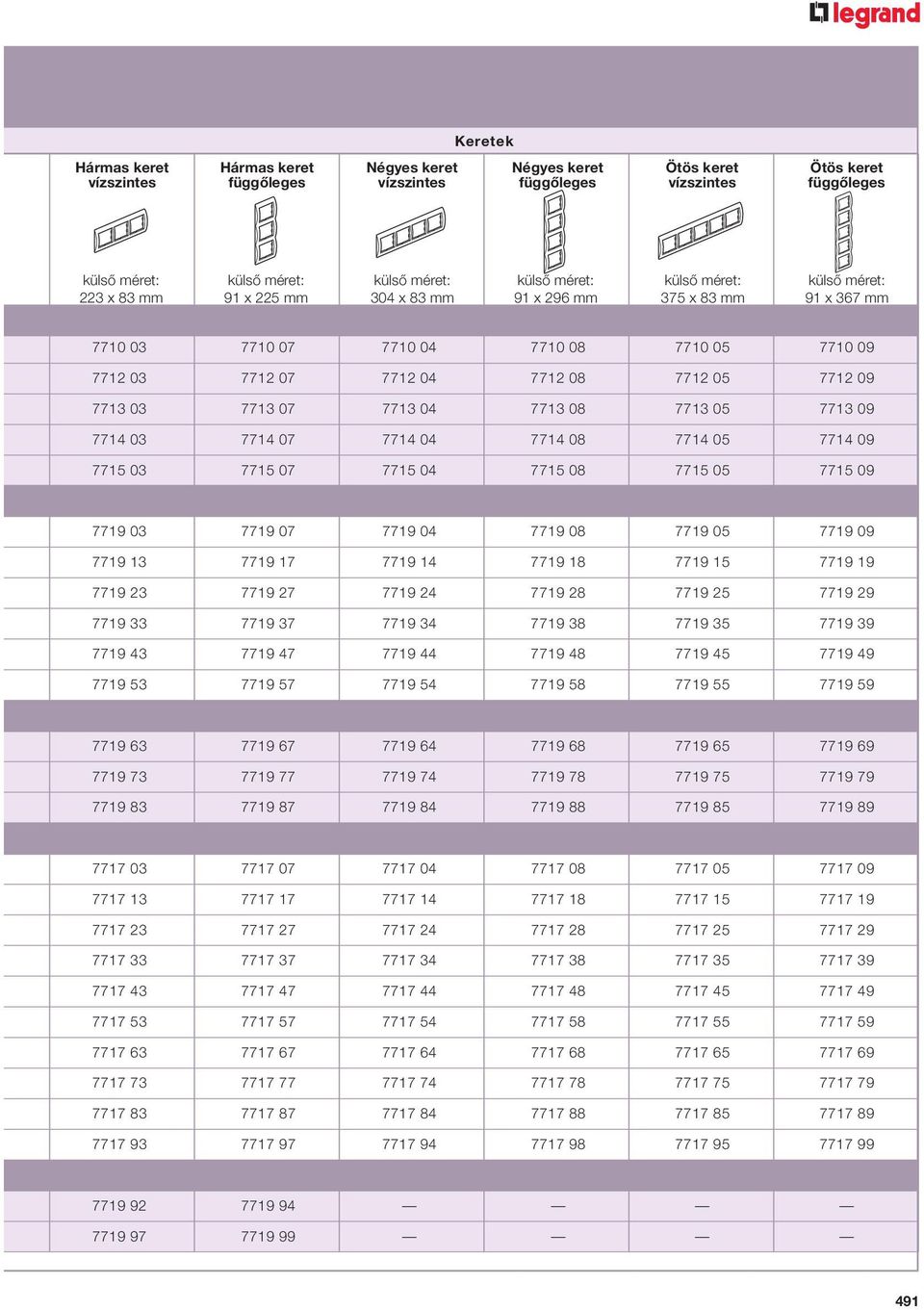

16 Keretek Hármas keret vízszintes Hármas keret függôleges Négyes keret vízszintes Négyes keret függôleges Ötös keret vízszintes Ötös keret függôleges külsô méret: 223 x 83 mm külsô méret: 91 x 225 mm külsô méret: 304 x 83 mm külsô méret: 91 x 296 mm külsô méret: 375 x 83 mm külsô méret: 91 x 367 mm

17 Galea Life kiválasztási táblázat egyedi csomagolású termékek Mechanizmusok keret nélkül, burkolattal Fehér Mélybronz Alumínium Titánium Beépülô mechanizmus Kapcsolók / nyomók / fényerôszabályzó egypólusú kapcsoló 10 AX egypólusú kapcsoló jelzôfénnyel 10 A egypólusú nyomó 10 A egypólusú nyomó jelzôfénnyel 10 A váltókapcsoló 10 AX keresztkapcsoló 10 AX kétpólusú kapcsoló 10 AX csillárkapcsoló 10 AX fényerôszabályzó W (izzó, halogén, ELV halogén ferromágn. transzf.-ral) Földelt csatlakozóaljzatok 2P+F csatlakozóaljzat, rugós P+F csatlakozóaljzat, gyermekvédelemmel x2P+F csatlakozóaljzat egybeépített burkolattal, csavaros x2P+F csatlakozóaljzat gyermekvédelemmel, egybeépített burkolattal, csavaros Telefon-csatlakozóaljzatok 1xRJ11 aljzat Informatikai csatlakozóaljzatok 1xRJ45 aljzat, Cat. 5e, UTP, csavaros Antenna-csatlakozóaljzatok TV-RD aljzat, végzáró (1,5 db) TV-RD aljzat, végzáró (10 db) TV-RD aljzat, átmenô (14 db) TV-RD-SAT aljzat, végzáró (1,5 db)

18 Galea Life kiválasztási táblázat egyedi csomagolású termékek Egyes Kettôs vízszintes Kettôs függôleges Hármas vízszintes Keretek Fehér és matt keretek Fehér Mélybronz Alumínium Titánium Csillám és fém keretek Csillámpiros Csillámkék Csillámzöld Króm Sötét nikkel Alumetál Fa keretek Cseresznye Mahagóni Galea Life kiválasztási táblázat egyéb kiegészítôk Megnevezés Kat. szám Megnevezés Kat. szám hotelkártya glimmlámpa, zöld, 230 V~, 0,5 ma EPH-csatlakozódugó glimmlámpa, zöld, 8/12 V, 15 ma húzózsinór (1,5 m) glimmlámpa, narancssárga, 230 V~, 1 ma egyedi DIN-kulcs körömtoldó számozott DIN-kulcs festékvédô mûanyag tápegység kihangosítórendszerhez 230 V / 15 V~, 3,5 W moduláris tápegység kihangosítórendszerhez 230 V / 15 V~, 15 W jelzôlámpabura, piros hangszóró 6,5" 8 Ohm cseremodul mobil tartalékvilágításhoz spot hangszóró 2" 16 Ohm piktogramdiszkek (2x4 db korong) jelzôlámpabura, színtelen rögzítôköröm szett (50 db-os csomagban) jelzôlámpabura, zöld glimmlámpa, zöld, 230 V~, 1 ma jelzôlámpabura, narancssárga

19 ÚJDONSÁG Galea Life mechanizmusok világításvezérlés: intelligens kapcsolók, csatlakozóaljzatok Kiválasztási táblázat (443. oldal) Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel A terméket billentyû nélkül szállítjuk Szereléshez min. 40 mm mélységû süllyesztôdoboz szükséges Az In One by Legrand PL/IR vagy PL technológiájú termékeinek bekötéséhez szükség van a nulla vezetékre is Az elektronikus elôtétû fényforrások mûködési elvükbôl kifolyólag zavarhatják az In One by Legrand információáramlását, ezért több ilyen típusú fényforrás alkalmazása esetén javasolt helyi szûrôk felszerelése (Kat. szám: vagy ) Csom. Kat. szám Világításvezérlés In One by Legrand Vezérlô végrehajtó kapcsoló PL/IR* Csatlakoztatott vagy vezérelt áramkör(ök) be-, ill. kikapcsolásához Minden típusú fényforráshoz IOBL kapcsoló 1 x 2500 W PL/IR Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô Ø26 vagy Ø36 mm (max. 8 x 36 W) - kompakt fénycsô (500 W) IOBL kapcsoló 2 x 1000 W PL/IR Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max. 2 x 1000 W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max. 2 x 1000 VA) - fénycsô Ø26 vagy Ø36 mm (max. 2 x (2 x 36 W)) - kompakt fénycsô (2 x 160 W) IOBL kapcsoló 1 x 2500 W PL/IR jelzôfénnyel Kék színû jelzôfénnyel együtt szállítva Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô Ø26 vagy Ø36 mm (max. 8 x 36 W) - kompakt fénycsô (500 W) Csom. Kat. szám Világításvezérlés (folytatás) Végrehajtó kapcsoló RF* Csatlakoztatott áramkör be-, ill. kikapcsolásához In One by Legrand IOBL Kapcsoló 1 x 300 W RF Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max. 300 W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max. 300 VA) Hordozható tanítható csatlakozóaljzatok Segítségével már meglévô földelt csatlakozóaljzathoz kapcsolt bármely világítási berendezés ki- és bekapcsolását vezérelhetjük IOBL 2P+F hordozható tanítható csatlakozóaljzat PL/IR 16 A 230 V~ Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral (max VA) IOBL 2P+F hordozható tanítható végrehajtó csatlakozóaljzat RF 16 A 230 V~ Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) IOBL kapcsoló 2 x 1000 W PL/IR jelzôfénnyel Kék színû jelzôfénnyel együtt szállítva Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max. 2 x 1000 W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max. 2 x 1000 VA) - fénycsô Ø26 vagy Ø36 mm (max. 2 x (2 x 36 W)) - kompakt fénycsô (2 x 160 W) (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia (1) ELV halogénlámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) 494 Piros katalógusszám: új termék

20 Galea Life mechanizmusok világításvezérlés: intelligens kapcsolók, csatlakozóaljzatok, távirányítók Csom. Kat. szám Világítási scenárió kapcsolók PL/IR* IOBL világítási scenárió kapcsoló PL/IR Csak fázis és nulla vezeték bekötése szükséges Max. kétféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé IOBL világítási scenárió vezérlô LCD kijelzôvel PL Csalk fázis és nulla vezeték bekötése szükséges Felszereléséhez speciális egyterû kettôs keret (443. oldal) és Batibox süllyesztôdoboz (kat. szám: ) szükséges Lehetôvé teszi világítási képek kapcsolását az egész lakásban Az elindított scenárió a termék LCD kijelzôjén megjelenik Lehetôség van pogramozott (napi vagy heti) scenáriók tárolására Jelenlét szimulációs program beállítása is lehetséges A scenáriókat automatikusan és manuálisan is el lehet indítani Max. 15 scenáriót tud tárolni Hatfunkciós asztali távirányító IR/RF Max. hatféle programcsomag vezérlését teszi lehetôvé Fényerôszabályzásra is alkalmas LR 03 elemmel szállítjuk Négyfunkciós asztali távirányító IR Max. négyféle programcsomag vezérlését teszi lehetôvé Lehetôvé teszi IR technológiájú funkciók egyedi vezérlését is Tanítható funkciójának köszönhetôen TV készülék vezérlésére is alkalmas távirányító LR 03 elemmel szállítjuk Csom. Kat. szám Világításvezérlés (folytatás) IOBL scenárió távirányító IR Lehetôvé teszi max. 12 In One by Legrand világítási kapcsoló be-, ill. kikapcsolását (rövid impulzussal) és fényerôszabályzók esetében fényerôszabályzását (hosszú impulzussal) vagy max. 24 scenárió vezérlését Egyéb scenárió kapcsolók Lehetôvé teszik PL vagy RF világítási- vagy redônykapcsolók távirányítását A scenárió kapcsolók mindig egy programcsomag vezérlôi (jeladó) IOBL scenárió kapcsoló PL/IR állapotjelzôvel Max. négyféle programcsomag vezérlését teszi lehetôvé IOBL scenárió kapcsoló RF Max. négyféle programcsomag vezérlését teszi lehetôvé Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén 3 V CR 2032 típusú lítium elemmel szállítjuk Világítási scenárió kapcsolók RF* IOBL világítási scenárió kapcsoló RF Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén Max. kétféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé rádióhullámon keresztül 3 V CR 2032 típusú lítium elemmel szállítjuk Hatótávolság szabad területen: kb. 200 m Hatfunkciós asztali távirányító RF Max. hatféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé LR 03 elemmel szállítjuk Négyfunkciós hordozható távirányító RF Max. négyféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé 3 V CR 2032 típusú lítium elemmel szállítjuk (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia Piros katalógusszám: új termék 495

21 Galea Life mechanizmusok világításvezérlés: kapcsolók Kiválasztási táblázat (481. oldal) Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel Rugós vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Csom. Kat. szám Fényjelzôs kapcsolók 10 A 250 V~ Egypólusú kapcsoló jelzôfénnyel (1) Csom. Kat. szám Világításvezérlés Kapcsolók 10 AX* 250 V~ Egypólusú kapcsoló Jelzôfénnyel ellátható Egypólusú kapcsoló ellenôrzôfénnyel (2) Váltókapcsoló jelzôfénnyel (1) Kétpólusú kapcsoló Váltókapcsoló ellenôrzôfénnyel (2) Csillárkapcsoló Kettôs váltókapcsoló jelzôfénnyel (3) Váltókapcsoló Jelzôfénnyel ellátható Keresztkapcsoló jelzôfénnyel (1) Keresztkapcsoló Kétpólusú kapcsoló ellenôrzôfénnyel (2) Hárompólusú kapcsoló 400 V Kettôs váltókapcsoló Kapcsolók 16 A 250 V~ Egypólusú kapcsoló Kétpólusú kapcsoló Csillárkapcsoló jelzôfénnyel (3) jelzôfény mindkét áramkörön Csillárkapcsoló ellenôrzôfénnyel (2) ellenôrzôfény csak egy áramkörön Csillárkapcsoló ellenôrzôfénnyel (2) ellenôrzôfény mindkét áramkörön Fényjelzôs kapcsolók 16 A 250 V~ Váltókapcsoló jelzôfénnyel (1) Váltókapcsoló Kétpólusú kapcsoló ellenôrzôfénnyel (2) Fényjelzôs kapcsolók 20 A 250 V~ Kétpólusú kapcsoló ellenôrzôfénnyel (2) Glimmlámpák (511. oldal) Szerelési kiegészítôk (511. oldal) * AX: A termék fénycsô kapcsolására is korlátozás nélkül alkalmas (1) kat. számú lámpával szállítva (zöld 0,5 ma) (2) kat. számú lámpával szállítva (narancssárga 1,0 ma) (3) 2 db kat. számú lámpával szállítva ((narancssárga 1,0 ma) 496

22 Galea Life mechanizmusok világításvezérlés: nyomók IN ONE BY LEGRAND >>> Kiválasztási táblázat (481. oldal) Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel Rugós vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Intelligens ház, intelligens megoldások Csom. Kat. szám Világításvezérlés Húzózsinóros kapcsoló / nyomó 250 V~ Húzózsinór nélkül szállítva Húzózsinóros váltókapcsoló, 6 AX* Húzózsinóros váltóérintkezôs nyomó, 10 A Húzózsinór, hossza: 1,5 m Nyomók 10 A 250 V~ Egypólusú nyomó Jelzôfénnyel ellátható Váltóérintkezôs nyomó Jelzôfénnyel ellátható Váltóérintkezôs nyomó + váltókapcsoló Kettôs váltóérintkezôs nyomó Fényjelzôs nyomók 250 V~ Egypólusú nyomó jelzôfénnyel (1) Nyomó jelzôfénnyel (2) Szabad potenciál érintkezôvel /10-es kat. számú elektronikus dallamcsengôhöz (8/12 V) Kerek nyomó jelzôfénnyel > Legteljesebb kényelem, biztonság, kommunikáció > Bármikor módosítható, kiegészíthetô és kibôvíthetô a lakás összes helyiségére > Könnyû felszerelhetôség, programozhatóság és használat > Helybeni vagy interneten keresztüli lakásvezérlés Váltóérintkezôs nyomó jelzôfénnyel (1 ) Glimmlámpák (511. oldal) Szerelési kiegészítôk (511. oldal) 412. o. (1) kat. számú lámpával szállítva (zöld 1,0 ma) (2) kat. számú lámpával szállítva (narancssárga 1,0 ma) 497

23 Galea Life mechanizmusok világításvezérlés: forgatógombos kapcsolók, idôkapcsolók érintkezôállások és forgatógomb pozíció összerendelése A szám nélküli pontok nem kivezetések! (2/6) Kiválasztási táblázat (481. oldal) 4(2/6) Fém süllyesztôperemmel Csavaros rögzítési lehetôséggel Csavaros vezetékbekötéssel A terméket burkolat és keret nélkül szállítjuk (2/6) Csom. Kat. szám Forgatógombos kapcsolók D tengelyes görgôs kapcsolók állású fokozatkapcsoló (2-1-3) pontokkal jelölt állások 20 A 250 V~, egypólusú Forgásszög állású fokozatkapcsoló ( ) számokkal jelölt állások 20 A 250 V~, egypólusú + nulla Forgásszög állású fokozatkapcsoló (0-1) számokkal jelölt állások 32 A 250 V~, kétpólusú (2/6) (2/6) (2/6) (2/6) Idôkapcsolók 16 A 250 V~ Idôzítô kétpólusú forgatógombos kapcsoló Mechanikus beállítással 0 15 perc Világításhoz, szellôztetéshez vagy fûtéshez Idôzítô kétpólusú forgatógombos kapcsoló Mechanikus beállítással perc Fûtéshez és szellôztetéshez Idôkapcsoló 1000 W 3 vezetékes Burkolattal, keret nélkül Idôkapcsoló fehér burkolattal Idôkapcsoló mélybronz burkolattal Idôkapcsoló alumínium burkolattal Idôkapcsoló titánium burkolattal Idôkapcsoló gyöngyház burkolattal Impulzus kapcsoló 1000 W 3 vezetékes Késleltetô kapcsoló 1000 W 2 vezetékes t = 15 max t Világítás és szellôzô kapcsoló 2 x 400 W 3 vezetékes 498 Piros katalógusszám: új termék

24 ÚJDONSÁG Galea Life mechanizmusok világításvezérlés: fényerôszabályzók, mozgásérzékelôs kapcsolók Kiválasztási táblázat (443. oldal) Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel Csavaros vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Szereléshez min. 40 mm mélységû süllyesztôdoboz szükséges Az In One by Legrand PL/IR vagy PL technológiájú termékeinek bekötéséhez szükség van a nulla vezetékre is. Az elektronikus elôtétû fényforrások mûködési elvükbôl kifolyólag zavarhatják az In One by Legrand rendszer információáramlását, ezért több ilyen típusú fényforrás alkalmazása esetén javasolt helyi szûrôk felszerelése (Kat. szám: vagy ) Csom. Kat. szám Fényerôszabályzók In One by Legrand Vezérlô - végrehajtó fényerôszabályzó PL/IR* IOBL fényerôszabályzó W PL/IR állapotjelzôvel Lehetôvé teszi a csatlakoztatott fényforrás be- és kikapcsolásának, illetve potenciáljának vezérlését Rövidzárlat és túlterhelés elleni elektronikus védelemmel ellátva Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 20 W, ill. 20 VA IOBL fényerôszabályzó 600 W PL/IR állapotjelzôvel Lehetôvé teszi a csatlakoztatott fényforrás be- és kikapcsolásának, illetve potenciáljának vezérlését Rövidzárlat és túlterhelés elleni elektronikus védelemmel ellátva Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 20 W, ill. 20 VA Végrehajtó fényerôszabályzó RF* IOBL fényerôszabályzó 600 W RF állapotjelzôvel Lehetôvé teszi a csatlakoztatott fényforrás be- és kikapcsolását, illetve potenciáljának vezérlését Rövidzárlat és túlterhelés elleni elektronikus védelemmel ellátva Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral ( VA) Min. terhelés: 60 W, ill. 60 VA Csom. Kat. szám Fényerôszabályzók (folytatás) In One by Legrand Hordozható tanítható fényerôszabályzós csatlakozóaljzatok Segítségével már meglévô földelt csatlakozóaljzathoz kapcsolt bármely világítási berendezés ki- és bekapcsolását, valamint fényerejét vezérelhetjük IOBL 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat 500 W RF 16 A 230 V~ A termék ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) Min. terhelés: 60 W, ill. 60 VA IOBL 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat 500 W PL/IR 16 A 230 V~ A termék ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral ( VA) Min. terhelés: 20 W, ill. 20 VA Mozgásérzékelôs kapcsolók In One by Legrand Mozgásérzékelôs kapcsoló 1000 W PL* 3 vezetékes Automatikusan érzékeli a személyek mozgását az adott helyiségben Az érzékenység beállítható Állítható érzékelési távolság: 3-10 m Vízszintes látószög : 180º Állítható fényerôsség : lux Állítható idôzítés: 1 mp 16 perc Max. terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô Ø26, ill. Ø38 (max. 2 x 36 W) - kompakt fénycsô (max. 160 W) (1) ELV halogénlámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia Piros katalógusszám: új termék 499

25 Galea Life mechanizmusok világításvezérlés: fényerôszabályzók, mozgásérzékelôs kapcsolók Kiválasztási táblázat (481. oldal) Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel Csavaros vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Csom. Kat. szám Forgatógombos fényerôszabályzók 230 V~ 50 Hz Fényerôszabályzó W Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Váltókapcsolásba nem köthetô Fényerôszabályzó 420 W Típusszáma: ADW-ETL4 Szabályozható terhelések: Max. terhelés: - izzó- és halogénlámpa 230 V~ (max. 420 W) - ELV (1) halogénlámpa elektronikus elôtéttel (max. 420 VA) Váltókapcsolóval váltókapcsolásba köthetô Jelzôfényessé tehetô Fényerôszabályzó W Típusszáma: ADW-LS10 Biztosítéktípus: F 5A (H) Biztosíték kat. szám: Soroláskor a max. teljesítményadatok módosulnak Több készülékes hálózatnál nem használható Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral ( VA) + kompenzátor (kat. szám: ) Váltókapcsolóval váltókapcsolásba köthetô Jelzôfényessé tehetô Vezérlôperifériák fényerôszabályzókhoz Digitális potenciométer 1-10 V 1-10 V DC feszültségszabályozó fénycsôhöz Típusszáma: AEP-10 V Váltókapcsolóval váltókapcsolásba is köthetô Max. terhelhetôség - 6 A V~ - max. 30 ma V Max. 10 fényerôszabályozható elôtét köthetô egy potenciométerre Nyomógombos fényerôszabályzók A termék ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik Fényerôszabályzó W Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV halogénlámpa elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Nem fényjelzôs nyomóval vagy váltókapcsolóval váltókapcsolásba köthetô Max. szerelvénytávolság nyomók esetében: 50 m. +/- oldalra egyedi fényerôszint is beprogramozható (gyári beállítás +: 66%, -: 33%) Fényerôszabályzó W Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Nem fényjelzôs nyomóval váltókapcsolásba köthetô Max. szerelvénytávolság nyomók esetében: 50 m +/- oldalra egyedi fényerôszint is beprogramozható (gyári beállítás +: 66%, -: 33%) Csom. Kat. szám Mozgásérzékelôs kapcsolók Mozgásérzékelôs kapcsoló W 2 vezetékes Az érzékenység beállítható Hagyományos nyomógombbal is összeköthetô Max. 5 mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô Érzékelési távolság: max. 8 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 6 mp - 6 perc Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) Min. terhelés: 60 W Mozgásérzékelôs kapcsoló W 2 vezetékes Az érzékenység beállítható Hagyományos nyomógombbal is összeköthetô Max. 9 mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô (Kivéve ELV halogénlámpák esetén) Állítható érzékelési távolság: 3-10 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 1 mp - 16 perc Max. terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Mozgásérzékelôs kapcsoló 1000 W 3 vezetékes. Az érzékenység beállítható Hagyományos nyomógombbal is összeköthetô Több mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô. (Fényforrások össz. max. teljesítménye 1000 W) Állítható érzékelési távolság: 3-10 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 1 mp - 16 perc Max. terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektornikus elôtéttel (max. 500 VA) - fénycsô Ø26 vagy Ø38 mm (500 VA) - kompakt fénycsô (max. 500 VA) - ventillátorok (max. 100 VA) - mágneskapcsolók (I max. 2 A) Mozgásérzékelôs kapcsoló 1000 W Mennyezetre szerelhetô, 3 vezetékes Használhatjuk folyosókon, mellékhelyiségekben, irodákban, stb Mennyezetre szerelés esetén érzékelési felület a padlón: 3,7 m átmérôjû kör Látószög : 360º Állítható fényerôsség : lux Állítható idôzítés: 1 mp 16 perc Több mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô (Fényforrások össz max. teljesítménye 1000 W) Max. terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektornikus elôtéttel (max. 500 VA) - fénycsô Ø26 vagy Ø38 mm (500 VA) - kompakt fénycsô (max. 500 VA) - ventillátorok (max. 100 VA) - mágneskapcsolók (I max. 2 A) (1) ELV halogénlámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) 500

26 Confort LEARN Galea Life mechanizmusok redônyvezérlés: egyedi és központi redônyvezérlôk ÚJDONSÁG Kiválasztási táblázat (443. oldal) Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel A terméket billentyû és keret nélkül szállítjuk Az In One by Legrand PL/IR vagy PL technológiájú termékeinek bekötéséhez szükség van a nulla vezetékre is Csom. Kat. szám Redônyvezérlés In One by Legrand Redônyvezérlôk PL/IR* IOBL egyedi redônyvezérlô PL/IR Elektromos redônymotor (230 V~) vezérléséhez (leengedés/felhúzás/leállítás) Terhelhetôség: max. 500 VA Lamella és szalagfüggöny vezérlésére és pozícionálására is alkalmas Végálláskapcsoló nélküli redônymotorokhoz is használható Elôre memorizált redônypozíció is beállítható IOBL egyedi redônyvezérlô PL/IR Elektromos redônymotor (230 V~) vezérléséhez (leengedés/felhúzás/leállítás) Terhelhetôség: max. 500 VA Lamella és szalagfüggöny vezérlésére és pozícionálására is alkalmas Központi parancs felülírási lehetôség. Manuális vezérlési lehetôség függetlenül pl. a szélérzékelô utasításától IOBL központi redônyvezérlô állapotjelzôvel PL/IR Vezérlôkapcsoló az egyedi redônykapcsolók központi irányításához Lehetôvé teszi, hogy egyszerre vezéreljük az összes redônyt vagy redônycsoportot (nappali/éjszakai zóna) Két kiegészítô bemenete is van, amelyek a hagyományos berendezésekrôl (idôzítôkapcsoló, alkonykapcsoló, stb.) kapják a parancsokat és automatizálják a redônyöket Redônyvezérlôk RF IOBL egyedi redônyvezérlô RF Elektromos redônymotor (230 V~) vezérléséhez (leengedés/felhúzás/leállítás) Terhelhetôség: max. 500 VA Csom. Kat. szám Redônyvezérlés In One by Legrand (folytatás) IOBL központi redônyvezérlô RF Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén Vezérlôkapcsoló az egyedi redônykapcsolók központi irányításához Lehetôvé teszi, hogy egyszerre vezéreljük az összes redônyt vagy redônycsoportot (nappali/éjszakai zóna) 3 V 2032 típusú lítium elemmel szállítjuk IOBL szél- és fényérzékelô RF Lehetôvé teszi a redônyök (zsalu, redôny, napfényvédô tetô) automatikus vezérlését, lezárva ôket erôs szél esetén Lehetôség van a redônyök (zsalu, redôny, napfényvédô tetô) leengedésének automatizálására, túl erôs fény esetén A berendezés két készülékbôl áll: - egy érzékelôbôl, amelyet kívül kell elhelyezni a szélnek és napnak kitett helyen Lehetôvé teszi a biztonsági szél- (7 és 80 km/h) és napfényküszöb beállítását A méréseket rádióhullámokon továbbítja a vezérlômodulhoz. Kábelezés és elemek nélkül mûködik, automatikusan feltöltôdik (napenergia) - egy vezérlômodulból, amelyet az elektromos elosztószekrényben kell elhelyezni és amely rádióhullámokon kapja az érzékelôtôl a mért értékeket A még nagyobb biztonság érdekében, a napernyô automatikus behúzását össze lehet hangolni az elektromos redônyök leengedésével is A PL technológiájú termékeket a kétirányú moduláris PL/RF interface (kat. szám: ) segítségével tudja vezérelni szél- és fényérzékelô (Kat. szám: ) napelem szélmérô N L (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia Piros katalógusszám: új termék Szél- és fényérzékelô vezérlômodul (kat. szám: ) Egyedi redônyvezérlô RF (Kat. szám: ) N N L kiegészítô alkalmazás: egyedi redônyvezérlô PL/IR (Kat. szám: L ) + PL/RF interface (Kat. szám: ) 501

27 Galea TM Life mechanikus redônyvezérlés: redônykapcsolók / nyomók, kulcsos redônykapcsolók / nyomók, Somfy RTS redônyvezérlô Kiválasztási táblázat (481. oldal) Fém süllyesztôperemmel Csavaros vagy körmös rögzítési lehetôséggel A terméket burkolat és keret nélkül szállítjuk Csom. Kat. szám Mechanikus redônyvezérlés 10 A V~ Redônykapcsoló Mechanikus leállítású motor közvetlen vezérléséhez Redônynyomó Elektronikus leállítású motor közvetlen vezérléséhez Kulcsos egypólusú redônykapcsoló DIN kulccsal mûködtethetô kétállású redônyvezérlés Mûködés: 20 a nyomógombhoz, 45 a kapcsolóhoz A kulcs csak középsô állásban vehetô ki Kulcsos kétpólusú redôny-váltókapcsoló DIN kulccsal mûködtethetô Központi vezérlés ÚJDONSÁG Kétpólusú forgatógombos redônyvezérlô Kétállású redônyvezérlés Mûködés: 30 a nyomógombhoz, 90 a kapcsolóhoz Kulcsos kétpólusú redônykapcsoló 3 állású nyomógomb (1-0-2) Forgási szög: 90 RONIS 601 kulccsal szállítva Kulcsos kétpólusú redônykapcsoló fehér Kulcsos kétpólusú redônykapcsoló mélybronz Kulcsos kétpólusú redônykapcsoló alumínium Kulcsos kétpólusú redônykapcsoló titánium Kulcsos kétpólusú redônykapcsoló gyöngyház Kulcsos kétpólusú redônynyomó 3 állású nyomógomb (1-0-2) Forgási szög: 90 A kulcs csak középsô állásban vehetô ki RONIS 601 kulccsal szállítva Kulcsos kétpólusú redônynyomó fehér Kulcsos kétpólusú redônynyomó mélybronz Kulcsos kétpólusú redônynyomó alumínium Kulcsos kétpólusú redônynyomó titánium Kulcsos kétpólusú redônynyomó gyöngyház Csom. Kat. szám Mechanikus redônyvezérlés 10 A V~ (folytatás) Kulcsos kétpólusú redônykapcsoló + nyomó 2 állású kapcsoló + nyomó (0-1) RONIS 601 kulccsal szállítva A kulcs 0 és 1 állásban is kivehetô Kulcsos kétpólusú redônykapcsoló + nyomó fehér Kulcsos kétpólusú redônykapcsoló + nyomó mélybronz Kulcsos kétpólusú redônykapcsoló + nyomó alumínium Kulcsos kétpólusú redônykapcsoló + nyomó titánium Kulcsos kétpólusú redônykapcsoló + nyomó gyöngyház Egyedi DIN kulcs Számozott DIN kulcs ÚJDONSÁG Redônyvezérlô SOMFY RTS motorokhoz Egyedi és közpnti redônyvezérlôként is használható (felhúzás/megállítás/leengedés) Kizárólag Somfy RTS rádiós rendszerrel kompatibilis Központilag max. 15 redônyt tud vezérelni egy kapcsoló Hatótávolság: 50 m nyílt területen Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén 3V CR 2032 lítium elemmel szállítjuk Mechanikus redônyvezérlés 3 A 250 V~ Fém süllyesztôperemmel Csavaros rögzítési lehetôséggel Lehetôvé teszi elektromos redônyök vezérlését (napi program felhúzás és leengedés karokkal történô beállítással 15 perces idôintervallumokban) Off állásban a program leáll Fehér betéttárcsával szállítjuk Minden típusú redônymotorhoz alkalmazható A kapcsoló elôlapján lévô óra segítségével a redônyök felhúzása, illetve leengedése idôzíthetô Redônyvezérlô fehér Redônyvezérlô mélybronz Redônyvezérlô alumínium Redônyvezérlô titánium Redônyvezérlô gyöngyház Redônyrelé A napernyôket vezérli egy vezérlôblokkal és/vagy egy kiegészítô helyi vezérléssel párhuzamosan. Terhelhetôség : 2 x 750 VA Fogyasztás: 1 W Vezetôkábel maximális hossza: 50 méter Méretek : 49 mm x 46,4 mm x 25,8 mm Beszerelhetô Ø60 mm süllyesztôdobozba 502 Piros katalógusszám: új termék
