ÚJDONSÁG Galea Life mechanizmusok világításvezérlés: intelligens kapcsolók, csatlakozóaljzatok

Átírás

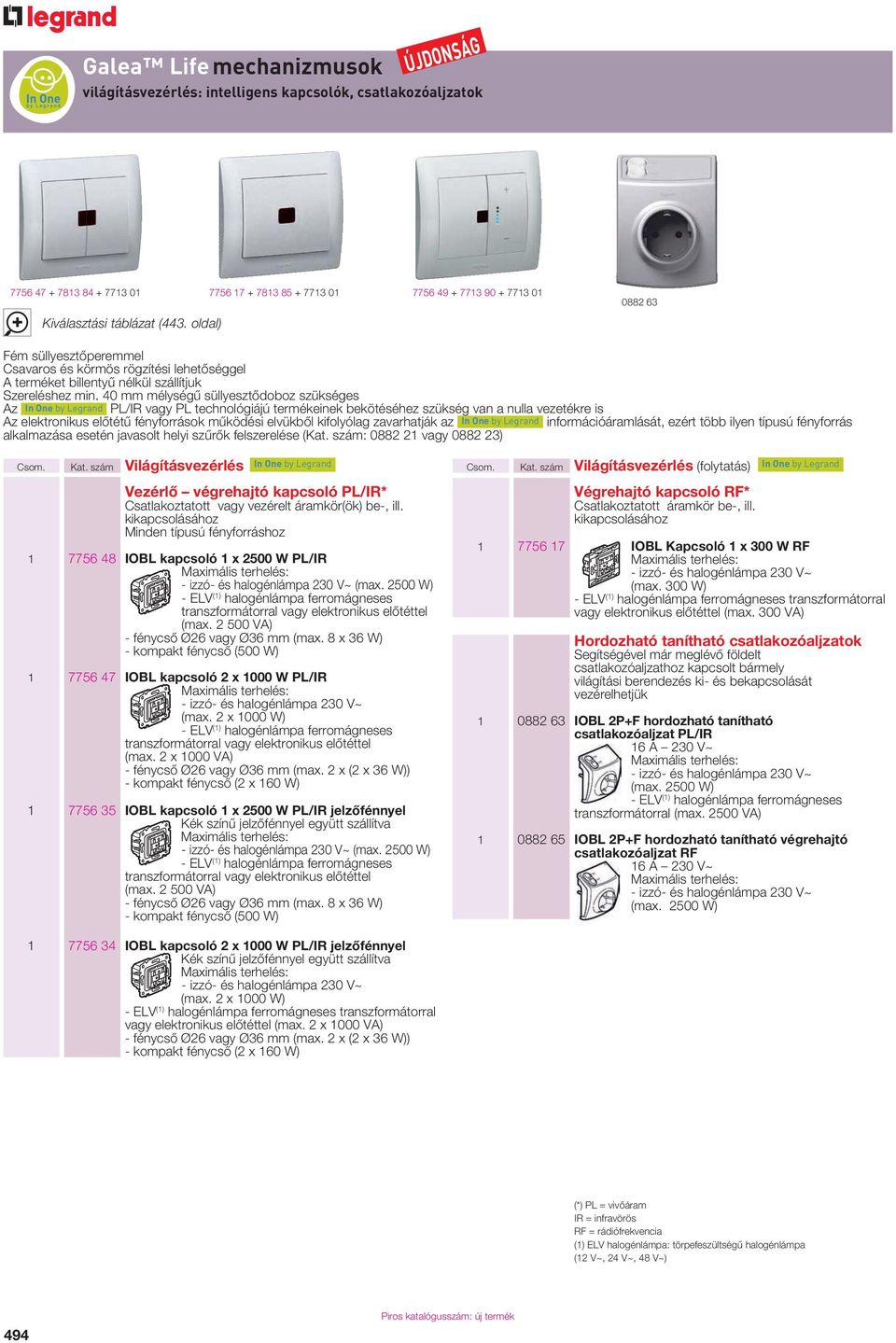

1 ÚJDONSÁG Galea Life mechanizmusok világításvezérlés: intelligens kapcsolók, csatlakozóaljzatok Kiválasztási táblázat (443. oldal) A terméket billentyû nélkül szállítjuk Szereléshez min. 40 mm mélységû süllyesztôdoboz szükséges Az In One by Legrand PL/IR vagy PL technológiájú termékeinek bekötéséhez szükség van a nulla vezetékre is Az elektronikus elôtétû fényforrások mûködési elvükbôl kifolyólag zavarhatják az In One by Legrand információáramlását, ezért több ilyen típusú fényforrás alkalmazása esetén javasolt helyi szûrôk felszerelése (Kat. szám: vagy ) Csom. Kat. szám Világításvezérlés In One by Legrand Vezérlô végrehajtó kapcsoló PL/IR* Csatlakoztatott vagy vezérelt áramkör(ök) be-, ill. kikapcsolásához Minden típusú fényforráshoz IOBL kapcsoló 1 x 2500 W PL/IR Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô Ø26 vagy Ø36 mm (max. 8 x 36 W) - kompakt fénycsô (500 W) IOBL kapcsoló 2 x 1000 W PL/IR Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max. 2 x 1000 W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max. 2 x 1000 VA) - fénycsô Ø26 vagy Ø36 mm (max. 2 x (2 x 36 W)) - kompakt fénycsô (2 x 160 W) IOBL kapcsoló 1 x 2500 W PL/IR jelzôfénnyel Kék színû jelzôfénnyel együtt szállítva Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel (max VA) - fénycsô Ø26 vagy Ø36 mm (max. 8 x 36 W) - kompakt fénycsô (500 W) Csom. Kat. szám Világításvezérlés (folytatás) Végrehajtó kapcsoló RF* Csatlakoztatott áramkör be-, ill. kikapcsolásához In One by Legrand IOBL Kapcsoló 1 x 300 W RF Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max. 300 W) vagy elektronikus elôtéttel (max. 300 VA) Hordozható tanítható csatlakozóaljzatok Segítségével már meglévô földelt csatlakozóaljzathoz kapcsolt bármely világítási berendezés ki- és bekapcsolását vezérelhetjük IOBL 2P+F hordozható tanítható csatlakozóaljzat PL/IR 16 A 230 V~ Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral (max VA) IOBL 2P+F hordozható tanítható végrehajtó csatlakozóaljzat RF 16 A 230 V~ Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) IOBL kapcsoló 2 x 1000 W PL/IR jelzôfénnyel Kék színû jelzôfénnyel együtt szállítva Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max. 2 x 1000 W) vagy elektronikus elôtéttel (max. 2 x 1000 VA) - fénycsô Ø26 vagy Ø36 mm (max. 2 x (2 x 36 W)) - kompakt fénycsô (2 x 160 W) (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia (1) ELV halogénlámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) 494 Piros katalógusszám: új termék

2 világításvezérlés: intelligens kapcsolók, csatlakozóaljzatok, távirányítók Csom. Kat. szám Világítási scenárió kapcsolók PL/IR* IOBL világítási scenárió kapcsoló PL/IR Csak fázis és nulla vezeték bekötése szükséges Max. kétféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé IOBL világítási scenárió vezérlô LCD kijelzôvel PL Csalk fázis és nulla vezeték bekötése szükséges Felszereléséhez speciális egyterû kettôs keret (443. oldal) és Batibox süllyesztôdoboz (kat. szám: ) szükséges Lehetôvé teszi világítási képek kapcsolását az egész lakásban Az elindított scenárió a termék LCD kijelzôjén megjelenik Lehetôség van pogramozott (napi vagy heti) scenáriók tárolására Jelenlét szimulációs program beállítása is lehetséges A scenáriókat automatikusan és manuálisan is el lehet indítani Max. 15 scenáriót tud tárolni Hatfunkciós asztali távirányító IR/RF Max. hatféle programcsomag vezérlését teszi lehetôvé Fényerôszabályzásra is alkalmas LR 03 elemmel szállítjuk Csom. Kat. szám Világításvezérlés (folytatás) IOBL scenárió távirányító IR Lehetôvé teszi max. 12 In One by Legrand világítási kapcsoló be-, ill. kikapcsolását (rövid impulzussal) és fényerôszabályzók esetében fényerôszabályzását (hosszú impulzussal) vagy max. 24 scenárió vezérlését Egyéb scenárió kapcsolók Lehetôvé teszik PL vagy RF világítási- vagy redônykapcsolók távirányítását A scenárió kapcsolók mindig egy programcsomag vezérlôi (jeladó) IOBL scenárió kapcsoló PL/IR állapotjelzôvel Max. négyféle programcsomag vezérlését teszi lehetôvé IOBL scenárió kapcsoló RF Max. négyféle programcsomag vezérlését teszi lehetôvé Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén 3 V CR 2032 típusú lítium elemmel szállítjuk Négyfunkciós asztali távirányító IR Max. négyféle programcsomag vezérlését teszi lehetôvé Lehetôvé teszi IR technológiájú funkciók egyedi vezérlését is Tanítható funkciójának köszönhetôen TV készülék vezérlésére is alkalmas távirányító LR 03 elemmel szállítjuk Világítási scenárió kapcsolók RF* IOBL világítási scenárió kapcsoló RF Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén Max. kétféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé rádióhullámon keresztül 3 V CR 2032 típusú lítium elemmel szállítjuk Hatótávolság szabad területen: kb. 200 m Hatfunkciós asztali távirányító RF Max. hatféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé LR 03 elemmel szállítjuk Négyfunkciós hordozható távirányító RF Max. négyféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé 3 V CR 2032 típusú lítium elemmel szállítjuk (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia Piros katalógusszám: új termék 495

3 világításvezérlés: kapcsolók Rugós vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Csom. Kat. szám Fényjelzôs kapcsolók 10 A 250 V~ Egypólusú kapcsoló jelzôfénnyel (1) Csom. Kat. szám Világításvezérlés Kapcsolók 10 AX* 250 V~ Egypólusú kapcsoló Jelzôfénnyel ellátható Egypólusú kapcsoló ellenôrzôfénnyel (2) Váltókapcsoló jelzôfénnyel (1) Kétpólusú kapcsoló Váltókapcsoló ellenôrzôfénnyel (2) Csillárkapcsoló Kettôs váltókapcsoló jelzôfénnyel (3) Váltókapcsoló Jelzôfénnyel ellátható Keresztkapcsoló jelzôfénnyel (1) Keresztkapcsoló Kétpólusú kapcsoló ellenôrzôfénnyel (2) Hárompólusú kapcsoló 400 V Kettôs váltókapcsoló Kapcsolók 16 A 250 V~ Egypólusú kapcsoló Kétpólusú kapcsoló Csillárkapcsoló jelzôfénnyel (3) jelzôfény mindkét áramkörön Csillárkapcsoló ellenôrzôfénnyel (2) ellenôrzôfény csak egy áramkörön Csillárkapcsoló ellenôrzôfénnyel (2) ellenôrzôfény mindkét áramkörön Fényjelzôs kapcsolók 16 A 250 V~ Váltókapcsoló jelzôfénnyel (1) Váltókapcsoló Kétpólusú kapcsoló ellenôrzôfénnyel (2) Fényjelzôs kapcsolók 20 A 250 V~ Kétpólusú kapcsoló ellenôrzôfénnyel (2) Glimmlámpák (511. oldal) Szerelési kiegészítôk (511. oldal) * AX: A termék fénycsô kapcsolására is korlátozás nélkül alkalmas (1) kat. számú lámpával szállítva (zöld 0,5 ma) (2) kat. számú lámpával szállítva (narancssárga 1,0 ma) (3) 2 db kat. számú lámpával szállítva ((narancssárga 1,0 ma) 496

4 világításvezérlés: nyomók IN ONE BY LEGRAND >>> Rugós vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Intelligens ház, intelligens megoldások Csom. Kat. szám Világításvezérlés Húzózsinóros kapcsoló / nyomó 250 V~ Húzózsinór nélkül szállítva Húzózsinóros váltókapcsoló, 6 AX* Húzózsinóros váltóérintkezôs nyomó, 10 A Húzózsinór, hossza: 1,5 m Nyomók 10 A 250 V~ Egypólusú nyomó Jelzôfénnyel ellátható Váltóérintkezôs nyomó Jelzôfénnyel ellátható Váltóérintkezôs nyomó + váltókapcsoló Kettôs váltóérintkezôs nyomó Fényjelzôs nyomók 250 V~ Egypólusú nyomó jelzôfénnyel (1) Nyomó jelzôfénnyel (2) Szabad potenciál érintkezôvel /10-es kat. számú elektronikus dallamcsengôhöz (8/12 V) > Legteljesebb kényelem, biztonság, kommunikáció > Bármikor módosítható, kiegészíthetô és kibôvíthetô a lakás összes helyiségére > Könnyû felszerelhetôség, programozhatóság és használat > Helybeni vagy interneten keresztüli lakásvezérlés Kerek nyomó jelzôfénnyel Váltóérintkezôs nyomó jelzôfénnyel (1 ) Glimmlámpák (511. oldal) Szerelési kiegészítôk (511. oldal) 412. o. (1) kat. számú lámpával szállítva (zöld 1,0 ma) (2) kat. számú lámpával szállítva (narancssárga 1,0 ma) 497

5 világításvezérlés: forgatógombos kapcsolók, idôkapcsolók érintkezôállások és forgatógomb pozíció összerendelése A szám nélküli pontok nem kivezetések! (2/6) (2/6) Csavaros vezetékbekötéssel A terméket burkolat és keret nélkül szállítjuk (2/6) Csom. Kat. szám Forgatógombos kapcsolók D tengelyes görgôs kapcsolók állású fokozatkapcsoló (2-1-3) pontokkal jelölt állások 20 A 250 V~, egypólusú Forgásszög állású fokozatkapcsoló ( ) számokkal jelölt állások 20 A 250 V~, egypólusú + nulla Forgásszög állású fokozatkapcsoló (0-1) számokkal jelölt állások 32 A 250 V~, kétpólusú (2/6) (2/6) (2/6) (2/6) Idôkapcsolók 16 A 250 V~ Idôzítô kétpólusú forgatógombos kapcsoló Mechanikus beállítással 0 15 perc Világításhoz, szellôztetéshez vagy fûtéshez Idôzítô kétpólusú forgatógombos kapcsoló Mechanikus beállítással perc Fûtéshez és szellôztetéshez Idôkapcsoló 1000 W 3 vezetékes Burkolattal, keret nélkül Idôkapcsoló fehér burkolattal Idôkapcsoló mélybronz burkolattal Idôkapcsoló alumínium burkolattal Idôkapcsoló titánium burkolattal Idôkapcsoló gyöngyház burkolattal Impulzus kapcsoló 1000 W 3 vezetékes Késleltetô kapcsoló 1000 W 2 vezetékes t = 15 max t Világítás és szellôzô kapcsoló 2 x 400 W 3 vezetékes 498 Piros katalógusszám: új termék

6 ÚJDONSÁG Galea Life mechanizmusok világításvezérlés: fényerôszabályzók, mozgásérzékelôs kapcsolók Kiválasztási táblázat (443. oldal) Csavaros vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Szereléshez min. 40 mm mélységû süllyesztôdoboz szükséges Az In One by Legrand PL/IR vagy PL technológiájú termékeinek bekötéséhez szükség van a nulla vezetékre is. Az elektronikus elôtétû fényforrások mûködési elvükbôl kifolyólag zavarhatják az In One by Legrand rendszer információáramlását, ezért több ilyen típusú fényforrás alkalmazása esetén javasolt helyi szûrôk felszerelése (Kat. szám: vagy ) Csom. Kat. szám Fényerôszabályzók In One by Legrand Vezérlô - végrehajtó fényerôszabályzó PL/IR* IOBL fényerôszabályzó W PL/IR állapotjelzôvel Lehetôvé teszi a csatlakoztatott fényforrás be- és kikapcsolásának, illetve potenciáljának vezérlését Rövidzárlat és túlterhelés elleni elektronikus védelemmel ellátva - izzó- és halogénlámpa 230 V~ ( W) vagy elektronikus elôtéttel ( VA) Min. terhelés: 20 W, ill. 20 VA IOBL fényerôszabályzó 600 W PL/IR állapotjelzôvel Lehetôvé teszi a csatlakoztatott fényforrás be- és kikapcsolásának, illetve potenciáljának vezérlését Rövidzárlat és túlterhelés elleni elektronikus védelemmel ellátva - izzó- és halogénlámpa 230 V~ ( W) vagy elektronikus elôtéttel ( VA) Min. terhelés: 20 W, ill. 20 VA Végrehajtó fényerôszabályzó RF* IOBL fényerôszabályzó 600 W RF állapotjelzôvel Lehetôvé teszi a csatlakoztatott fényforrás be- és kikapcsolását, illetve potenciáljának vezérlését Rövidzárlat és túlterhelés elleni elektronikus védelemmel ellátva - izzó- és halogénlámpa 230 V~ ( W) ( VA) Min. terhelés: 60 W, ill. 60 VA Csom. Kat. szám Fényerôszabályzók (folytatás) In One by Legrand Hordozható tanítható fényerôszabályzós csatlakozóaljzatok Segítségével már meglévô földelt csatlakozóaljzathoz kapcsolt bármely világítási berendezés ki- és bekapcsolását, valamint fényerejét vezérelhetjük IOBL 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat 500 W RF 16 A 230 V~ A termék ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik - izzó- és halogénlámpa 230 V~ ( W) Min. terhelés: 60 W, ill. 60 VA IOBL 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat 500 W PL/IR 16 A 230 V~ A termék ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik - izzó- és halogénlámpa 230 V~ ( W) ( VA) Min. terhelés: 20 W, ill. 20 VA Mozgásérzékelôs kapcsolók In One by Legrand Mozgásérzékelôs kapcsoló 1000 W PL* 3 vezetékes Automatikusan érzékeli a személyek mozgását az adott helyiségben Az érzékenység beállítható Állítható érzékelési távolság: 3-10 m Vízszintes látószög : 180º Állítható fényerôsség : lux Állítható idôzítés: 1 mp 16 perc - izzó- és halogénlámpa 230 V~ (max W) vagy elektronikus elôtéttel (max VA) - fénycsô Ø26, ill. Ø38 (max. 2 x 36 W) - kompakt fénycsô (max. 160 W) (1) ELV halogénlámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia Piros katalógusszám: új termék 499

7 világításvezérlés: fényerôszabályzók, mozgásérzékelôs kapcsolók Csavaros vezetékbekötéssel A terméket billentyû és keret nélkül szállítjuk Csom. Kat. szám Forgatógombos fényerôszabályzók 230 V~ 50 Hz Fényerôszabályzó W - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Váltókapcsolásba nem köthetô Fényerôszabályzó 420 W Típusszáma: ADW-ETL4 Szabályozható terhelések: - izzó- és halogénlámpa 230 V~ (max. 420 W) - ELV (1) halogénlámpa elektronikus elôtéttel (max. 420 VA) Váltókapcsolóval váltókapcsolásba köthetô Jelzôfényessé tehetô Fényerôszabályzó W Típusszáma: ADW-LS10 Biztosítéktípus: F 5A (H) Biztosíték kat. szám: Soroláskor a max. teljesítményadatok módosulnak Több készülékes hálózatnál nem használható - izzó- és halogénlámpa 230 V~ ( W) ( VA) + kompenzátor (kat. szám: ) Váltókapcsolóval váltókapcsolásba köthetô Jelzôfényessé tehetô Vezérlôperifériák fényerôszabályzókhoz Digitális potenciométer 1-10 V 1-10 V DC feszültségszabályozó fénycsôhöz Típusszáma: AEP-10 V Váltókapcsolóval váltókapcsolásba is köthetô Max. terhelhetôség - 6 A V~ - max. 30 ma V Max. 10 fényerôszabályozható elôtét köthetô egy potenciométerre Nyomógombos fényerôszabályzók A termék ki/bekapcsoló gombbal és független +/- fokozatbeállító-gombbal rendelkezik Fényerôszabályzó W - izzó- és halogénlámpa 230 V~ ( W) - ELV halogénlámpa elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Nem fényjelzôs nyomóval vagy váltókapcsolóval váltókapcsolásba köthetô Max. szerelvénytávolság nyomók esetében: 50 m. +/- oldalra egyedi fényerôszint is beprogramozható (gyári beállítás +: 66%, -: 33%) Fényerôszabályzó W - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Nem fényjelzôs nyomóval váltókapcsolásba köthetô Max. szerelvénytávolság nyomók esetében: 50 m +/- oldalra egyedi fényerôszint is beprogramozható (gyári beállítás +: 66%, -: 33%) Csom. Kat. szám Mozgásérzékelôs kapcsolók Mozgásérzékelôs kapcsoló W 2 vezetékes Az érzékenység beállítható Hagyományos nyomógombbal is összeköthetô Max. 5 mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô Érzékelési távolság: max. 8 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 6 mp - 6 perc - izzó- és halogénlámpa 230 V~ ( W) Min. terhelés: 60 W Mozgásérzékelôs kapcsoló W 2 vezetékes Az érzékenység beállítható Hagyományos nyomógombbal is összeköthetô Max. 9 mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô (Kivéve ELV halogénlámpák esetén) Állítható érzékelési távolság: 3-10 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 1 mp - 16 perc - izzó- és halogénlámpa 230 V~ ( W) vagy elektronikus elôtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Mozgásérzékelôs kapcsoló 1000 W 3 vezetékes. Az érzékenység beállítható Hagyományos nyomógombbal is összeköthetô Több mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô. (Fényforrások össz. max. teljesítménye 1000 W) Állítható érzékelési távolság: 3-10 m Vízszintes látószög: 180 Állítható fényerôsség: lux Állítható idôzítés: 1 mp - 16 perc - izzó- és halogénlámpa 230 V~ (max W) vagy elektornikus elôtéttel (max. 500 VA) - fénycsô Ø26 vagy Ø38 mm (500 VA) - kompakt fénycsô (max. 500 VA) - ventillátorok (max. 100 VA) - mágneskapcsolók (I max. 2 A) Mozgásérzékelôs kapcsoló 1000 W Mennyezetre szerelhetô, 3 vezetékes Használhatjuk folyosókon, mellékhelyiségekben, irodákban, stb Mennyezetre szerelés esetén érzékelési felület a padlón: 3,7 m átmérôjû kör Látószög : 360º Állítható fényerôsség : lux Állítható idôzítés: 1 mp 16 perc Több mozgásérzékelôs kapcsoló váltókapcsolóként is mûködtethetô (Fényforrások össz max. teljesítménye 1000 W) - izzó- és halogénlámpa 230 V~ (max W) vagy elektornikus elôtéttel (max. 500 VA) - fénycsô Ø26 vagy Ø38 mm (500 VA) - kompakt fénycsô (max. 500 VA) - ventillátorok (max. 100 VA) - mágneskapcsolók (I max. 2 A) (1) ELV halogénlámpa: törpefeszültségû halogénlámpa (12 V~, 24 V~, 48 V~) 500

8 redônyvezérlés: egyedi és központi redônyvezérlôk ÚJDONSÁG Kiválasztási táblázat (443. oldal) A terméket billentyû és keret nélkül szállítjuk Az In One by Legrand PL/IR vagy PL technológiájú termékeinek bekötéséhez szükség van a nulla vezetékre is Csom. Kat. szám Redônyvezérlés In One by Legrand Redônyvezérlôk PL/IR* IOBL egyedi redônyvezérlô PL/IR Elektromos redônymotor (230 V~) vezérléséhez (leengedés/felhúzás/leállítás) Terhelhetôség: max. 500 VA Lamella és szalagfüggöny vezérlésére és pozícionálására is alkalmas Végálláskapcsoló nélküli redônymotorokhoz is használható Elôre memorizált redônypozíció is beállítható IOBL egyedi redônyvezérlô PL/IR Elektromos redônymotor (230 V~) vezérléséhez (leengedés/felhúzás/leállítás) Terhelhetôség: max. 500 VA Lamella és szalagfüggöny vezérlésére és pozícionálására is alkalmas Központi parancs felülírási lehetôség. Manuális vezérlési lehetôség függetlenül pl. a szélérzékelô utasításától IOBL központi redônyvezérlô állapotjelzôvel PL/IR Vezérlôkapcsoló az egyedi redônykapcsolók központi irányításához Lehetôvé teszi, hogy egyszerre vezéreljük az összes redônyt vagy redônycsoportot (nappali/éjszakai zóna) Két kiegészítô bemenete is van, amelyek a hagyományos berendezésekrôl (idôzítôkapcsoló, alkonykapcsoló, stb.) kapják a parancsokat és automatizálják a redônyöket Redônyvezérlôk RF IOBL egyedi redônyvezérlô RF Elektromos redônymotor (230 V~) vezérléséhez (leengedés/felhúzás/leállítás) Terhelhetôség: max. 500 VA Csom. Kat. szám Redônyvezérlés In One by Legrand (folytatás) IOBL központi redônyvezérlô RF Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén Vezérlôkapcsoló az egyedi redônykapcsolók központi irányításához Lehetôvé teszi, hogy egyszerre vezéreljük az összes redônyt vagy redônycsoportot (nappali/éjszakai zóna) 3 V 2032 típusú lítium elemmel szállítjuk IOBL szél- és fényérzékelô RF Lehetôvé teszi a redônyök (zsalu, redôny, napfényvédô tetô) automatikus vezérlését, lezárva ôket erôs szél esetén Lehetôség van a redônyök (zsalu, redôny, napfényvédô tetô) leengedésének automatizálására, túl erôs fény esetén A berendezés két készülékbôl áll: - egy érzékelôbôl, amelyet kívül kell elhelyezni a szélnek és napnak kitett helyen Lehetôvé teszi a biztonsági szél- (7 és 80 km/h) és napfényküszöb beállítását A méréseket rádióhullámokon továbbítja a vezérlômodulhoz. Kábelezés és elemek nélkül mûködik, automatikusan feltöltôdik (napenergia) - egy vezérlômodulból, amelyet az elektromos elosztószekrényben kell elhelyezni és amely rádióhullámokon kapja az érzékelôtôl a mért értékeket A még nagyobb biztonság érdekében, a napernyô automatikus behúzását össze lehet hangolni az elektromos redônyök leengedésével is A PL technológiájú termékeket a kétirányú moduláris PL/RF interface (kat. szám: ) segítségével tudja vezérelni szél- és fényérzékelô (Kat. szám: ) napelem szélmérô N L LEARN (*) PL = vivôáram IR = infravörös RF = rádiófrekvencia Piros katalógusszám: új termék Confort Szél- és fényérzékelô vezérlômodul (kat. szám: ) Egyedi redônyvezérlô RF (Kat. szám: ) N N L L kiegészítô alkalmazás: egyedi redônyvezérlô PL/IR (Kat. szám: ) + PL/RF interface (Kat. szám: ) 501

9 Galea TM Life mechanikus redônyvezérlés: redônykapcsolók / nyomók, kulcsos redônykapcsolók / nyomók, Somfy RTS redônyvezérlô Csavaros vagy körmös rögzítési lehetôséggel A terméket burkolat és keret nélkül szállítjuk Csom. Kat. szám Mechanikus redônyvezérlés 10 A V~ Redônykapcsoló Mechanikus leállítású motor közvetlen vezérléséhez Redônynyomó Elektronikus leállítású motor közvetlen vezérléséhez Kulcsos egypólusú redônykapcsoló DIN kulccsal mûködtethetô kétállású redônyvezérlés Mûködés: 20 a nyomógombhoz, 45 a kapcsolóhoz A kulcs csak középsô állásban vehetô ki Kulcsos kétpólusú redôny-váltókapcsoló DIN kulccsal mûködtethetô Központi vezérlés ÚJDONSÁG Kétpólusú forgatógombos redônyvezérlô Kétállású redônyvezérlés Mûködés: 30 a nyomógombhoz, 90 a kapcsolóhoz Kulcsos kétpólusú redônykapcsoló 3 állású nyomógomb (1-0-2) Forgási szög: 90 RONIS 601 kulccsal szállítva Kulcsos kétpólusú redônykapcsoló fehér Kulcsos kétpólusú redônykapcsoló mélybronz Kulcsos kétpólusú redônykapcsoló alumínium Kulcsos kétpólusú redônykapcsoló titánium Kulcsos kétpólusú redônykapcsoló gyöngyház Kulcsos kétpólusú redônynyomó 3 állású nyomógomb (1-0-2) Forgási szög: 90 A kulcs csak középsô állásban vehetô ki RONIS 601 kulccsal szállítva Kulcsos kétpólusú redônynyomó fehér Kulcsos kétpólusú redônynyomó mélybronz Kulcsos kétpólusú redônynyomó alumínium Kulcsos kétpólusú redônynyomó titánium Kulcsos kétpólusú redônynyomó gyöngyház Csom. Kat. szám Mechanikus redônyvezérlés 10 A V~ (folytatás) Kulcsos kétpólusú redônykapcsoló + nyomó 2 állású kapcsoló + nyomó (0-1) RONIS 601 kulccsal szállítva A kulcs 0 és 1 állásban is kivehetô Kulcsos kétpólusú redônykapcsoló + nyomó fehér Kulcsos kétpólusú redônykapcsoló + nyomó mélybronz Kulcsos kétpólusú redônykapcsoló + nyomó alumínium Kulcsos kétpólusú redônykapcsoló + nyomó titánium Kulcsos kétpólusú redônykapcsoló + nyomó gyöngyház Egyedi DIN kulcs Számozott DIN kulcs ÚJDONSÁG Redônyvezérlô SOMFY RTS motorokhoz Egyedi és közpnti redônyvezérlôként is használható (felhúzás/megállítás/leengedés) Kizárólag Somfy RTS rádiós rendszerrel kompatibilis Központilag max. 15 redônyt tud vezérelni egy kapcsoló Hatótávolság: 50 m nyílt területen Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén 3V CR 2032 lítium elemmel szállítjuk Mechanikus redônyvezérlés 3 A 250 V~ Lehetôvé teszi elektromos redônyök vezérlését (napi program felhúzás és leengedés karokkal történô beállítással 15 perces idôintervallumokban) Off állásban a program leáll Fehér betéttárcsával szállítjuk Minden típusú redônymotorhoz alkalmazható A kapcsoló elôlapján lévô óra segítségével a redônyök felhúzása, illetve leengedése idôzíthetô Redônyvezérlô fehér Redônyvezérlô mélybronz Redônyvezérlô alumínium Redônyvezérlô titánium Redônyvezérlô gyöngyház Redônyrelé A napernyôket vezérli egy vezérlôblokkal és/vagy egy kiegészítô helyi vezérléssel párhuzamosan. Terhelhetôség : 2 x 750 VA Fogyasztás: 1 W Vezetôkábel maximális hossza: 50 méter Méretek : 49 mm x 46,4 mm x 25,8 mm Beszerelhetô Ø60 mm süllyesztôdobozba 502 Piros katalógusszám: új termék

10 Galea TM Life hômérséklet-szabályzók ÚJDONSÁG Kiválasztási táblázat In One by Legrand burkolatokhoz (443. oldal) Kiválasztási táblázatok (481. oldal) Csavaros vagy körmös rögzítési lehetôséggel Csavaros vezetékbekötéssel A terméket burkolat és keret nélkül szállítjuk Csom. Kat. szám In One by Legrand hômérséklet-szabályzók IOBL szobatermosztát PL* Elektromos fûtéshez, illetve olaj- vagy gázkazánokhoz Szabályozási tartomány: + 7 C C Szabályozási pontosság: +/- 0,5 C 1 kimenet - potenciálmentes érintkezô Az utasításokat a fûtôrendszerhez (pl. kazán belsô termosztátja) csatlakoztatott IOBL többfunkciós kapcsolónak küldi (Kat. szám: ) IOBL szobatermosztát PL fehér IOBL szobatermosztát PL mélybronz IOBL szobatermosztát PL alumínium IOBL szobatermosztát PL titánium IOBL szobatermosztát PL gyöngyház IOBL programozható szobatermosztátok Elektromos fûtéshez, illetve olaj- vagy gázkazánokhoz Napi és heti programozás Aktuális program megjelenítése a szobatermosztát kijelzôjén Szabályozási tartomány: + 7 C C Szabályozási pontosság: +/- 0,5 C 4 beállítható komfort szint 100 óra mûködési tartalékkal Felszereléséhez speciális egyterû kettôs keret szükséges (443. oldal) Alkalmazandó Batibox süllyesztôdoboz: kat. szám: IOBL programozható szobatermosztát PL Megszakítóképesség: max. 8 A IOBL programozható szobatermosztát RF Megszakítóképesség: max. 8 A Elemmel együtt szállítva Az utasításokat a fûtôrendszerhez csatlakoztatott IOBL többfunkciós rádiós kapcsolónak küldi (Kat. szám: ) Csom. Kat. szám Hômérséklet-szabályzók 230 V~ 50/60 Hz Standard szobatermosztátok Szabályozási tartomány: + 5 C C Termosztát potenciálmentes irányváltó érintkezôvel Max. terhelhetôség: 8 A, ha cosê = 1 4 A, ha cosê = 0, Standard szobatermosztát fehér Standard szobatermosztát mélybronz Standard szobatermosztát alumínium Standard szobatermosztát titánium Standard szobatermosztát gyöngyház Komfort szobatermosztátok Szabályozási tartomány: + 5 C C Kapcsolt kontaktus: nyitó LED-es kijelzô Max. terhelhetôség: 8 A, ha cosê = 1 4 A, ha cosê = 0, Komfort szobatermosztát fehér Komfort szobatermosztát mélybronz Komfort szobatermosztát alumínium Komfort szobatermosztát titánium Komfort szobatermosztát gyöngyház Szobatermosztát padlófûtéshez Szabályozási tartomány: + 10 C C Elektronikus érzékelôvel LED-es kijelzô Max. terhelhetôség: 16 A, ha cosê = 1 8 A, ha cosê = 0, Szobatermosztát fehér Szobatermosztát mélybronz Szobatermosztát alumínium Szobatermosztát titánium Szobatermosztát gyöngyház Elektronikus termosztát 230V~ 50/60 Hz Szabályozási tartomány: + 5 C C Szabályozási pontosság: +/- 0,5 C 1 kimenet irányváltó érintkezônként áramellátás nélkül Megszakító képesség BT : 8 A 250 V Ohmikus terhelés esetén 2 A 250 V induktív terhelés esetén Megszakítási képesség TBT Min. 1 ma, max. 500 VA V/12 24 V Piros katalógusszám: új termék (*) PL = vivôáram IR = infravörös RF = infravörös 503

11 kihangosító-rendszerek, hangszóró csatlakozóaljzatok, hangszórók A terméket burkolat és keret nélkül szállítjuk Szereléshez min. 40 mm mélységû és 60 mm átmérôjû süllyesztôdoboz szükséges Csom. Kat. szám Kihangosító-rendszer Csom. Kat. szám Kihangosító-rendszer Ajánlat egyhelyiséges telepítéshez Az FM tuneres helyi erôsítô és a felszerelt hangszórók segítségével a lakás egy helyiségében (pl. konyha, fürdôszoba) tudjuk hallgatni a rádiót vagy a külsô bementre csatlakoztatott hangforrást Sztereó helyi erôsítô FM tunerrel 2 x 1 W 16 (mono üzemmód is lehetséges) Csatornák automatikus megkeresése és memorizálása (max. 10 csatorna) Elalváskapcsoló funkció és mûködésjelzô LED világítás Ø3,5 mm-es Jack bemenet (kábel nélkül) Mono és sztereó kimenetek (8 vagy 16 ) Szürke burkolattal szállítva Tápegység helyi erôsítôhöz (kat. szám: ) beépített hangszóróval Hangszóró: 1 W - 16 Ajánlat többhelyiséges telepítésekhez Kiegészító kommunikációs egység Bôvítôegység helyi sztereó erôsítôhöz (Kat. szám: ) Funkciók: - központi hívóegység - belsô kommunikációs egység (intercom) - gyermekfelügyelet - FM szereó rádió tuner 20 memória hellyel - gyorsbillentyûk Hangszóró csatlakozóaljzatok 0,75 4 mm 2 keresztmetszetû kábelekhez Minden típusú hangszóró (8 vagy 16 ) csatlakoztatható Hifi hangszóró csatlakozóaljzat 4 db szorítós csatlakozóval Moduláris tápegység 230 V/15 V - 15 W 4 sínre rögzíthetô modulszélesség: 5 modul Tápegység 230 V/15 V - 3,5 W Állmennyezeten keresztüli megtápláláshoz Felszerelési javaslat nedves helyiségben: kat. számú Plexo dobozba Ajánlat többhelyiséges telepítésekhez Lakáson belül egy- vagy többzónás kialakítási lehetôség 2 vagy akár 3 hangforrás (FM rádió, fô hangforrás, külsô bemeneten csatlakoztatott hangforrás) Mono és sztereó kimenetek (8 Ohm vagy 16 Ohm) Hívóegység és belsô kommunikációs funkció Hangerôsség és hangszínszabályozás Központi bemeneti egység kihangosító rendszerhez Ø3.5 mm-es Jack bemenettel Fogyasztás: 1,5 W Moduláris tápegységgel együtt szállítva (230 V/15 V - 60 W, modulszélesség: 6 modul) Helyi sztereó vezérlôegység LCD kijelzôvel Helyiségenként egy szükséges 2 x 1,5 W sztereó hangszóróhoz (8 és 16 ) Ø3,5 mm-es Jack bemenettel Fogyasztás: 4,5 W Hangerôsség és hangszínszabályozás Központi hívóegység és rádiós ébresztô funkció Hifi hangszóró csatlakozóaljzat 2 db szorítós csatlakozóval Hangszórók Egy- és többhelyiséges kihangosító rendszerekhez Csak fehér színben Spot hangszóró 2 2 W - 16 Méret: Ø80 mm 1 Hangszóró 6,5 100 W - 8 Méret: Ø230 mm Álmennyezetbe süllyeszthetô Hangszóró 2 W 16 Ohm Fehér burkolattal, keret nélkül Süllyesztôdobozba szerelhetô Hangszóró 2 W 16 Ohm Szürke burkolattal, keret nélkül Süllyesztôdobozba szerelhetô 504 Piros katalógusszám: új termék

12 Galea TM Life kihangosító rendszerek Telepítési segédlet Egyhelyiséges kihangosító rendszer Több helyiséges kihangosító rendszer Központi zeneszolgáltatás, intercom funkció, gyermekfelügyelet konyha fürdôszoba gyerekszoba hálószoba 2 konyha fürdôszoba gyerekszoba hálószoba 2 A1 G1 A2 G2 A3 G2 (1) elôszoba + folyosó nappali ebédlô WC hálószoba 1 (1) elôszoba + folyosó A5 G1 nappali WC hálószoba 1 A4 G1 ebédlô (1) vagy (1) vagy Hallgatható: FM rádió vagy a kiegészítô bemenetre csatlakoztatott készülék Fô funkciók: - FM tuner, 10 tárolható állomás - automatikus hangolás - kiegészítô bemenet külsô audió lejátszó eszközhöz - mono vagy sztereó kimenet (4, 8 vagy 16 ) Többhelyiséges kihangosító rendszer Központi zeneszolgáltatás (1) konyha A elôszoba + folyosó nappali A fürdôszoba gyerekszoba ebédlô WC A2 hálószoba 2 A A4 hálószoba 1 Hallgatható: - Konyha A1, G1 csoport: A5 központi egység vagy az A1 helyi vezérlôegység kiegészítô bemenetére csatlakoztatott audió lejátszó eszköz, vagy az A1 helyi vezérlôegységhez csatlakoztatott kiegészítô kommunikációs egység FM rádiója, vagy a gyerekszoba Hívás: központi, G1 csoport minden tagja vagy csak egy szoba - Hálószoba A3, G2 csoport: A5 központi egység vagy az A3 helyi vezérlôegység kiegészítô bemenetére csatlakoztatott audió lejátszó eszköz Hívás: csak központi - Nappali A5, G1 csoport: központi egység vagy A5 helyi kezelôegység kiegészítô bemenetére csatlakoztatott audió lejátszó eszköz, vagy az A5 helyi vezérlôegységhez csatlakoztatott kiegészítô kommunikációs egység FM rádiója, vagy a gyerekszoba Hívás: központi, G1 csoport minden tagja vagy csak egy szoba Fô funkciók: - 3 hangforrás (központi egység bemente, helyi vezérlôegység kiegészítô bemenete, helyi vezérlôegységhez csatlakoztatott kommunikációs egység FM rádiója) - kiegészítô bemenet külsô audió lejátszó eszközhöz - mono vagy sztereó kimenet (8 vagy 16 ) - belsô kommunikációs funkció (intercom szoba - szoba között) - gyermekfelügyeleti funkció - központi hívás, csoport hívás - ébresztôóra (hangjelzés vagy rádió ébresztés) - hangszín szabályozás (hangerô, magas, mély, loudness, balance) - FM tuner, 20 tárolható állomás - gyorsbillentyûk (gyermekfelügyelet be-/kikapcsolása, ébresztôóra be-/ kikapcsolása, ne zavarjon funkció, teljes kikapcsolás) (1) vagy Hallgatható: - Konyha A1: A5 központi egység vagy az A1 helyi vezérlôegység kiegészítô bemenetére csatlakoztatott audió lejátszó eszköz - Hálószoba A3: A5 központi egység vagy az A3 helyi vezérlôegység kiegészítô bemenetére csatlakoztatott audió lejátszó eszköz - Nappali A5: központi egység vagy az A5 helyi vezérlôegység kiegészítô bemenetére csatlakoztatott audió lejátszó eszköz Fô funkciók: - 2 hangforrás (központi egység bemenete vagy a helyi vezérlôegység kiegészítô bemenete) - kiegészítô bemenet külsô audió lejátszó eszközhöz - mono vagy sztereó kimenet (8 vagy 16 ) - központi hívás - ébresztôóra - hangszín szabályozás (hangerô, magas, mély, loudness, balance) 505

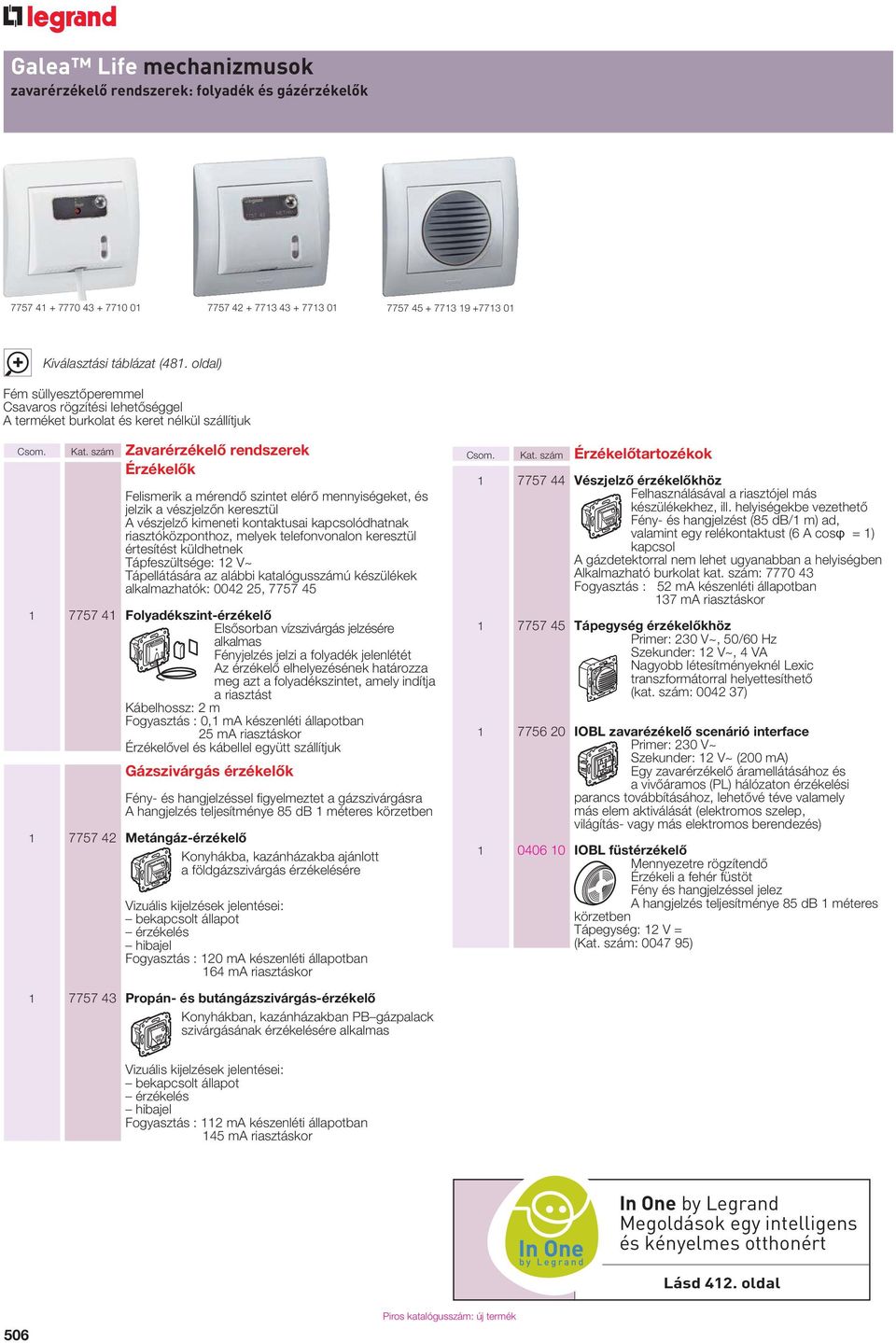

13 zavarérzékelô rendszerek: folyadék és gázérzékelôk A terméket burkolat és keret nélkül szállítjuk Csom. Kat. szám Zavarérzékelô rendszerek Érzékelôk Felismerik a mérendô szintet elérô mennyiségeket, és jelzik a vészjelzôn keresztül A vészjelzô kimeneti kontaktusai kapcsolódhatnak riasztóközponthoz, melyek telefonvonalon keresztül értesítést küldhetnek Tápfeszültsége: 12 V~ Tápellátására az alábbi katalógusszámú készülékek alkalmazhatók: , Folyadékszint-érzékelô Elsôsorban vízszivárgás jelzésére alkalmas Fényjelzés jelzi a folyadék jelenlétét Az érzékelô elhelyezésének határozza meg azt a folyadékszintet, amely indítja a riasztást Kábelhossz: 2 m Fogyasztás : 0,1 ma készenléti állapotban 25 ma riasztáskor Érzékelôvel és kábellel együtt szállítjuk Gázszivárgás érzékelôk Fény- és hangjelzéssel figyelmeztet a gázszivárgásra A hangjelzés teljesítménye 85 db 1 méteres körzetben Metángáz-érzékelô Konyhákba, kazánházakba ajánlott a földgázszivárgás érzékelésére Vizuális kijelzések jelentései: bekapcsolt állapot érzékelés hibajel Fogyasztás : 120 ma készenléti állapotban 164 ma riasztáskor Csom. Kat. szám Érzékelôtartozékok Vészjelzô érzékelôkhöz Felhasználásával a riasztójel más készülékekhez, ill. helyiségekbe vezethetô Fény- és hangjelzést (85 db/1 m) ad, valamint egy relékontaktust (6 A cosê = 1) kapcsol A gázdetektorral nem lehet ugyanabban a helyiségben Alkalmazható burkolat kat. szám: Fogyasztás : 52 ma készenléti állapotban 137 ma riasztáskor Tápegység érzékelôkhöz Primer: 230 V~, 50/60 Hz Szekunder: 12 V~, 4 VA Nagyobb létesítményeknél Lexic transzformátorral helyettesíthetô (kat. szám: ) IOBL zavarézékelô scenárió interface Primer: 230 V~ Szekunder: 12 V~ (200 ma) Egy zavarérzékelô áramellátásához és a vivôáramos (PL) hálózaton érzékelési parancs továbbításához, lehetôvé téve valamely más elem aktiválását (elektromos szelep, világítás- vagy más elektromos berendezés) IOBL füstérzékelô Mennyezetre rögzítendô Érzékeli a fehér füstöt Fény és hangjelzéssel jelez A hangjelzés teljesítménye 85 db 1 méteres körzetben Tápegység: 12 V = (Kat. szám: ) Propán- és butángázszivárgás-érzékelô Konyhákban, kazánházakban PB gázpalack szivárgásának érzékelésére alkalmas Vizuális kijelzések jelentései: bekapcsolt állapot érzékelés hibajel Fogyasztás : 112 ma készenléti állapotban 145 ma riasztáskor In One by Legrand Megoldások egy intelligens és kényelmes otthonért Lásd 412. oldal 506 Piros katalógusszám: új termék

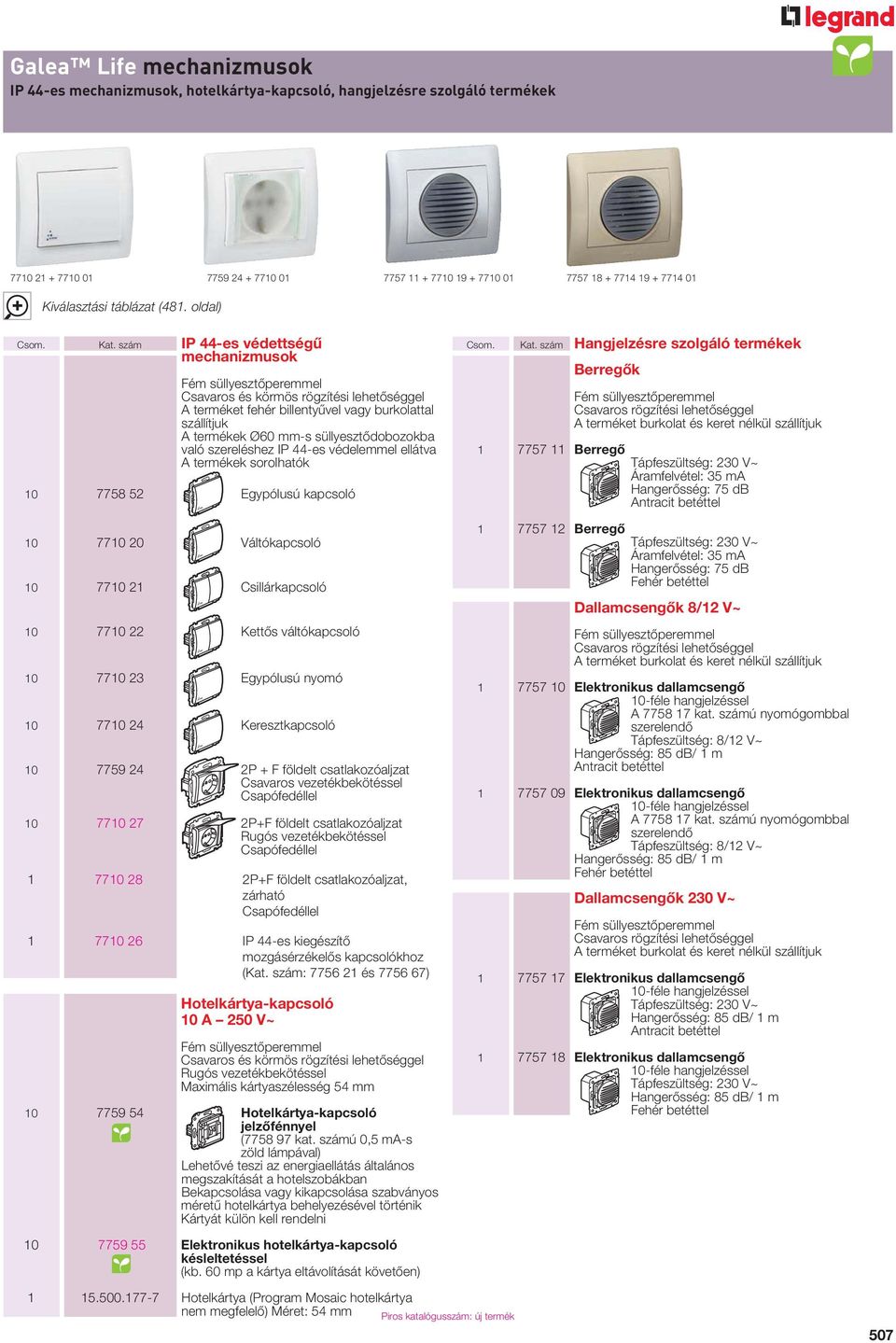

14 IP 44-es mechanizmusok, hotelkártya-kapcsoló, hangjelzésre szolgáló termékek Csom. Kat. szám IP 44-es védettségû mechanizmusok A terméket fehér billentyûvel vagy burkolattal szállítjuk A termékek Ø60 mm-s süllyesztôdobozokba való szereléshez IP 44-es védelemmel ellátva A termékek sorolhatók Egypólusú kapcsoló Csom. Kat. szám Hangjelzésre szolgáló termékek Berregôk A terméket burkolat és keret nélkül szállítjuk Berregô Tápfeszültség: 230 V~ Áramfelvétel: 35 ma Hangerôsség: 75 db Antracit betéttel Váltókapcsoló Csillárkapcsoló Kettôs váltókapcsoló Egypólusú nyomó Keresztkapcsoló P + F földelt csatlakozóaljzat Csavaros vezetékbekötéssel Csapófedéllel P+F földelt csatlakozóaljzat Rugós vezetékbekötéssel Csapófedéllel P+F földelt csatlakozóaljzat, zárható Csapófedéllel IP 44-es kiegészítô mozgásérzékelôs kapcsolókhoz (Kat. szám: és ) Hotelkártya-kapcsoló 10 A 250 V~ Rugós vezetékbekötéssel Maximális kártyaszélesség 54 mm Hotelkártya-kapcsoló jelzôfénnyel ( kat. számú 0,5 ma-s zöld lámpával) Lehetôvé teszi az energiaellátás általános megszakítását a hotelszobákban Bekapcsolása vagy kikapcsolása szabványos méretû hotelkártya behelyezésével történik Kártyát külön kell rendelni Berregô Tápfeszültség: 230 V~ Áramfelvétel: 35 ma Hangerôsség: 75 db Fehér betéttel Dallamcsengôk 8/12 V~ A terméket burkolat és keret nélkül szállítjuk Elektronikus dallamcsengô 10-féle hangjelzéssel A kat. számú nyomógombbal szerelendô Tápfeszültség: 8/12 V~ Hangerôsség: 85 db/ 1 m Antracit betéttel Elektronikus dallamcsengô 10-féle hangjelzéssel A kat. számú nyomógombbal szerelendô Tápfeszültség: 8/12 V~ Hangerôsség: 85 db/ 1 m Fehér betéttel Dallamcsengôk 230 V~ A terméket burkolat és keret nélkül szállítjuk Elektronikus dallamcsengô 10-féle hangjelzéssel Tápfeszültség: 230 V~ Hangerôsség: 85 db/ 1 m Antracit betéttel Elektronikus dallamcsengô 10-féle hangjelzéssel Tápfeszültség: 230 V~ Hangerôsség: 85 db/ 1 m Fehér betéttel Elektronikus hotelkártya-kapcsoló késleltetéssel (kb. 60 mp a kártya eltávolítását követôen) Hotelkártya (Program Mosaic hotelkártya nem megfelelô) Méret: 54 mm Piros katalógusszám: új termék 507

15 kábelkivezetôk, jelzôfények, kiegészítôk Csavaros vezetékbekötéssel Csom. Kat. szám Kábelkivezetôk Kábelkivezetô 5 férôhelyes kivehetô sorkapoccsal Max. beköthetô vezeték keresztmetszet: 2,5 mm 2 Kábelleszorítóval szállítva Kábelkivezetô Sorkapocs nélkül Kábelleszorítóval szállítva Vakfedelek Kábelleszorító nélkül és burkolattal Vakfedél mechanizmus + burkolat fehér Vakfedél mechanizmus + burkolat mélybronz Vakfedél mechanizmus + burkolat alumínium Vakfedél mechanizmus + burkolat titánium Vakfedél mechanizmus + burkolat gyöngyház EPH csatlakozóaljzat EPH csatlakozóaljzat Két kivezetéssel EPH csatlakozódugó DIN típusú Csom. Kat. szám Jelzôfények Jelzôlámpa 230 V~ 3 W E10 típusú izzólámpával Piros burával felszerelve Jelzôlámpa 230 V~ 5 W E10 típusú izzólámpával (Kat. szám: ) Színtelen burával Jelzôlámpa 230 V~ 3 W E10 típusú izzólámpával Színtelen burával Szimbólum jelek jelzôlámpa burához INFO Kiegészítô burák jelzôlámpákhoz Átmérô: 46 mm Jelzôlámpabura színtelen Jelzôlámpabura zöld Jelzôlámpabura narancssárga Jelzôlámpabura piros Tartalékvilágítás Mobil tartalékvilágítás 230 V~ Szerelvényméretû, hordozható, akkumulátoros lámpa Áramszünetek alatt automatikusan bekapcsol Állapotkijelzôvel 2 db NiCd KR18/29 1,2 V 0,5 A típusú elemmel szállítva Üzemidô: 1 óra 2,2 V-os E10 típusú LED-del felszerelve (0,25 A) Cseremodul Mobil tartalékvilágításhoz (Kat. szám: ) Szerelési tartozékok Piktogramdiszkek 2 x 4 db korong A piktogramok a fényjelzôs billentyûk ablakán keresztül láthatók, ill. az alkalmazási helynek megfelelôen tetszôlegesen beállíthatók (Fényjelzôs billentyû kat. szám: , , , , ) A diszkek tartalma: 1. diszk csengô, lámpa, piros és átlátszó 2. diszk kulcs, ventilátor, aljzat és pince 3. diszk lépcsô felfelé, lépcsô lefelé, bejárat, kert 4. diszk TV, számítógép, hi-fi és fûtés piktogram 508

16 informatikai csatlakozóaljzatok Ráfordítható bekötôkarral 30 -ban döntött kivezetéssel (UTP) LCS rendszerbe illeszthetô Csom. Kat. szám Informatikai csatlakozóaljzatok RJ45-ös csatlakozóaljzatok UTP hálózatokhoz Cat. 5e xRJ45 fali csatlakozóaljzat Csom. Kat. szám Informatikai csatlakozóaljzatok (folytatás) RJ45-ös csatlakozóaljzatok FTP hálózatokhoz Cat xRJ45 fali csatlakozóaljzat xRJ45 fali csatlakozóaljzat xRJ45 fali csatlakozóaljzat Körmös rögzítési lehetôséggel xRJ45 fali csatlakozóaljzat Körmös rögzítési lehetôséggel Cat xRJ45 fali csatlakozóaljzat xRJ45 fali csatlakozóaljzat xRJ45 fali csatlakozóaljzat Körmös rögzítési lehetôséggel xRJ45 fali csatlakozóaljzat RJ45-ös csatlakozóaljzatok SFTP hálózatokhoz Cat. 5e xRJ45 fali csatlakozóaljzat Cat xRJ45 fali csatlakozóaljzat Informatikai betétekhez elôlap Speciális csatlakozókhoz elôlapok burkolat kat. szám: , 771x xRJ45 fali csatlakozóaljzat Körmös rögzítési lehetôséggel RJ45-ös csatlakozóaljzatok STP hálózatokhoz Cat. 5e xRJ45 fali csatlakozóaljzat xRJ45 fali csatlakozóaljzat Kiegészítô Rögzítôköröm szett Informatikai csatlakozóaljzatokhoz Egy csomagolási egységben egyetlen rögzítôköröm, csavar és csavaranya található Csak 50-es gyûjtôcsomagolásban rendelhetô Cat xRJ45 fali csatlakozóaljzat xRJ45 fali csatlakozóaljzat 509

17 telefon-csatlakozóaljzatok, antenna-csatlakozóaljzatok A terméket billentyû és keret nélkül szállítjuk Csom. Kat. szám Telefon-csatlakozóaljzatok Gyors, öncsupaszoló, negyedfordulatos bekötéssel 30 -ban döntött kivezetéssel xRJ11 csatlakozóaljzat 4 pólusú xRJ11 csatlakozóaljzat 4 pólusú xRJ45 csatlakozóaljzat 8 pólusú, ISDN Cat xRJ45 csatlakozóaljzat 8 pólusú, ISDN Cat xRJ45 csatlakozóaljzat 4 pólusú, ISDN Cat Speciális RJ45/RJ11 csatlakozóaljzat 1xRJ11 csatlakozóaljzattal és 1xRJ45 Cat. 6 UTP csatlakozóaljzattal Antenna-csatlakozóaljzatok Negyedfordulatos bekötéssel Koaxiális kábelekhez Kivezetési távolság 25,4 mm TV-csatlakozóaljzatok frekvenciatartományok: MHz szûrô nélkül Ø9,5 mm-es dugóhoz Végzáró Csillagpontos hálózatokhoz Kicsatolási csillapítás: 1,5 db Végzáró Kicsatolási csillapítás: 10 db Csom. Kat. szám TV-rádió csatlakozóaljzatok frekvenciatartományok: - TV: 5-68/ MHz - Rádió: 87,5-108 Mhz szûrôvel Ø9,5 mm-es dugóhoz Végzáró Csillagpontos hálózatokhoz Kicsatolási csillapítás: 1,5 db Végzáró Kicsatolási csillapítás: 10 db Átmenô Kicsatolási csillapítás: 14 db Átmenô csillapítás: 1,5 db TV-Rádió-SAT csatlakozóaljzatok frekvenciatartományok: - TV: 5-68/ MHz - Rádió: 87,5-108 Mhz - SAT: Mhz szûrôvel Ø9,5 mm-es dugóhoz Végzáró Csillagpontos hálózatokhoz Kicsatolási csillapítás: 1,5 db Végzáró Kicsatolási csillapítás: 11 db Átmenô Kicsatolási csillapítás: 15 db Átmenô csillapítás: 1,5 db Egyéb antenna-csatlakozóaljzatok TV-RD Hirschman FS 1 D típus TV-RD-SAT Hirschman EDA 3902 F típus TV-RD átmenô Hirschman GEDU 15 típus Végzáró ellenállás TV csatlakozóaljzatokhoz 75 Ohm Átmenô Kicsatolási csillapítás: 14 db Átmenô csillapítás: 1,5 db F csatlakozós kábelkivezetô Csillagpontos hálózatokhoz 510

18 szerelési kiegészítôk: glimmlámpák, kiemelôdobozok, egyéb kiegészítôk Csom. Kat. szám Szerelési kiegészítôk Glimmlámpa + kódlap Utólagosan világítással ellátható kapcsolókhoz Zöld, nagy fényerejû glimmlámpa 230 V~, 1 ma Zöld glimmlámpa 230 V~, 0,5 ma Narancssárga glimmlámpa 230 V~, 1 ma Zöld glimmlámpa 8/12 V, 15 ma Glimmlámpák Szétszerelés nélküli lámpacseréhez Zöld nagy fényerejû glimmlámpa 230 V~, 1 ma Zöld glimmlámpa 230 V~, 0,5 ma Narancssárga glimmlámpa 230 V~, 1 ma Zöld glimmlámpa 8/12 V, 15 ma Glimmlámpa E V~, 3 W Glimmlámpa E V~, 5 W Glimmlámpa Kat. szám: , és funkciók világításához Csom. Kat. szám Egyéb szerelési kiegészítôk Körömtoldó A kapcsoló- és dugaljmechanizmusok rögzítési mélységét növeli 37 mm-re Egy csomagolási egységben 2 db körömtoldó található Festékvédô mûanyag Kapcsolók mechanizmusára Védi a kapcsolókat a felújítási munkálatok során Rögzítôköröm szett Informatikai csatlakozóaljzatokhoz Egy csomagolási egység egyetlen rögzítôkörmöt, csavart és csavaranyát jelent Kiemelôdobozok es kiemelôdoboz vízszintes szereléshez es kiemelôdoboz vízszintes szereléshez as kiemelôdoboz vízszintes szereléshez Kiemelôdobozok és kiegészítôk Kábelbevezetô elemekhez Összekötô elem 511

19 földelt csatlakozóaljzatok Csavaros vagy rugós vezetékbekötéssel Burkolat és keret nélkül Csom. Kat. szám Földelt csatlakozóaljzatok csavaros vezetékbekötéssel 16 A 250 V~ P+F csatlakozóaljzat Csom. Kat. szám Földelt csatlakozóaljzatok (folytatás) Földelt csatlakozóaljzatok rugós vezetékbekötéssel, titánium betéttárcsával 16 A 250 V~ P+F csatlakozóaljzat P+F csatlakozóaljzat, reteszelt Burkolat: Kódlap: P+F csatlakozóaljzat túlfeszültség védelemmel Mechanizmus fehér burkolattal Levezetési áram: 2,5 ka (10 db 8/20 µs hullám) Megszólalási feszültség: 1,3 kv/500 ns (L/N-PE) 0,8 kv/20 ns (L-N) Földelt csatlakozóaljzatok rugós vezetékbekötéssel P+F csatlakozóaljzat Földelt csatlakozóaljzatok rugós vezetékbekötéssel, fehér betéttárcsával P+F csatlakozóaljzat P+F csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat gyermekvédelemmel, csapófedéllel Földelt csatlakozóaljzatok rugós vezetékbekötéssel, mélybronz betéttárcsával P+F csatlakozóaljzat P+F csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat gyermekvédelemmel, csapófedéllel Földelt csatlakozóaljzatok rugós vezetékbekötéssel, alumínium betéttárcsával P+F csatlakozóaljzat P+F csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat gyermekvédelemmel, csapófedéllel Földelt csatlakozóaljzatok rugós vezetékbekötéssel, gyöngyház betéttárcsával P+F csatlakozóaljzat P+F csatlakozóaljzat gyermekvédelemmel P+F csatlakozóaljzat gyermekvédelemmel, csapófedéllel Földelt csatlakozóaljzatok rugós vezetékbekötéssel, piros betéttárcsával P+F csatlakozóaljzat, reteszelt Földelt csatlakozóaljzatok csavaros vezetékbekötéssel, egybeépített burkolattal Burkolattal és kerettel szállítjuk Nem sorolható P+F csatlakozóaljzat, fehér P+F csatlakozóaljzat, mélybronz P+F csatlakozóaljzat, alumínium P+F csatlakozóaljzat, titánium P+F csatlakozóaljzat, gyöngyház Földelt csatlakozóaljzatok rugós vezetékbekötéssel, egybeépített burkolattal Burkolattal és kerettel szállítjuk Nem sorolható P+F csatlakozóaljzat, fehér P+F csatlakozóaljzat, mélybronz P+F csatlakozóaljzat, alumínium P+F csatlakozóaljzat, titánium P+F csatlakozóaljzat, gyöngyház Kiegészítô Kódlap reteszelt csatlakozóaljzatokhoz P+F csatlakozóaljzat gyermekvédelemmel, csapófedéllel Zárható betét 2P+F földelt csatlakozóaljzatokhoz Minden német szabvány szerinti csatlakozóaljzathoz használható Piros katalógusszám: új termék 512

20 kettôs földelt csatlakozóaljzatok, irányfényes csatlakozóaljzatok Csom. Kat. szám Kettôs földelt csatlakozóaljzatok 16 A 250 V~ Egybeépített burkolattal és kerettel szállítjuk Nem sorolható Mindkét oldalról beköthetô Egy süllyesztôdobozba szerelhetô Kettôs földelt csatlakozóaljzatok csavaros vezetékbekötéssel x2P+F csatlakozóaljzat, fehér x2P+F csatlakozóaljzat, mélybronz x2P+F csatlakozóaljzat, alumínium x2P+F csatlakozóaljzat, titánium x2P+F csatlakozóaljzat, gyöngyház Kettôs földelt csatlakozóaljzatok csavaros vezetékbekötéssel, gyermekvédelemmel x2P+F csatlakozóaljzat, fehér x2P+F csatlakozóaljzat, mélybronz x2P+F csatlakozóaljzat, alumínium x2P+F csatlakozóaljzat, titánium x2P+F csatlakozóaljzat, gyöngyház Kettôs földelt csatlakozóaljzatok rugós vezetékbekötéssel, gyermekvédelemmel x2P+F csatlakozóaljzat, fehér x2P+F csatlakozóaljzat, mélybronz Csom. Kat. szám Földelt csatlakozóaljzatok kiemelôvel 16 A 250 V~ Csavaros vezetékbekötéssel Középsô burkolattal együtt szállítva A kiemelô rugós visszatérítésû Sorolható P+F csatlakozóaljzat, fehér P+F csatlakozóaljzat, mélybronz P+F csatlakozóaljzat, alumínium P+F csatlakozóaljzat, titánium P+F csatlakozóaljzat, gyöngyház Földelt csatlakozóaljzatok csavaros vezetékbekötéssel, gyermekvédelemmel, irányfénnyel Csavaros vezetékbekötéssel Középsô burkolattal együtt szállítva P+F csatlakozóaljzat, fehér P+F csatlakozóaljzat, zöld P+F csatlakozóaljzat, narancssárga P+F csatlakozóaljzat, piros P+F csatlakozóaljzat, sárga x2P+F csatlakozóaljzat, alumínium x2P+F csatlakozóaljzat, titánium x2P+F csatlakozóaljzat, gyöngyház 513
