1 emelt szint német nyelven 0811 ÉRETTSÉGI VIZSGA május 26. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK NÉMET NYELVEN EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

2 Wichtige Hinweise Die Summe der Punktzahlen der schriftlichen Prüfungsaufgaben darf nur eine ganze Zahl sein. Sollte die Punktzahl der(eines) schriftlichen Prüfung(steils) keine ganze Zahl ergeben, so ist den mathematischen Rundungsregeln entsprechend vorzugehen (die auf fünf Zehntel und darüber endenden Punktzahlen sind auf-, die unter fünf Zehntel endenden Punktzahlen sind abzurunden! írásbeli vizsga / május 26.

3 Textaufgaben 1. Aufgabe Schreiben Sie den allgemeinen Begriff der im Bau verwendeten Bindemittel auf! Bindemittel werden die Materialien genannt, die infolge chemischer oder physikalischer Prozesse in der Lage sind, aus flüssigem oder breiigem Zustand in festen Zustand überzugehen. Diese Materialien halten die verschiedenen Zuschlagstoffe zusammen und auf diese Weise können mit ihnen vielerlei Konstruktionen, Flächengestaltungen, Klebungen usw. hergestellt werden. 2. Aufgabe Ergänzen Sie den folgenden unvollständigen Satz! Die Zersetzung des Holzes beginnt am schnellsten, wenn es wechselweise in nassen und trockenen Zustand kommt. 3. Aufgabe Zeichen Sie das formgerechte Formveränderungsdiagramm der Zugfestigkeitsprüfung eines allgemeinen Konstruktionsstahls auf! Markieren Sie (bezeichnen Sie) auf der Zeichnung die Proportionalitätsgrenze sowie die Fließgrenze! Zugfestigkeit Plastische Phase Fließgrenze Proportionalitätsgrenze Spannung Proportionalitätsphase Spezifische Formveränderung írásbeli vizsga / május 26.

4 4. Aufgabe Schreiben Sie auf, wann bei Beton von 100 % Sättigung gesprochen wird! Bei Beton wird von 100 % Sättigung gesprochen, wenn der Zementbrei gerade ausreicht, dass er die Körner des Zuschlagsstoffs überzieht und die Fuge zwischen den Körnern völlig ausfüllt. 5. Aufgabe Füllen Sie die freien Teile der Tabelle über die Bezeichnung und den Anwendungsbereich der normgerechten Linienarten aus! BEZEICHNUNG ANWENDUNGSBEREICH Unterbrochene dünne Linie fortlaufende dünne Linie - unsichtbare Konturen - Messlinien - Messhilfslinien (Konstruktionslinien) - Markierungslinien - Schraffur Die Bezeichnung von zwei Anwendungsbereichen ist bereits zu akzeptieren.) 6. Aufgabe Ergänzen Sie den Satz über die Pyramide! Der Grundfläche der Pyramide ist ein beliebiges Vieleck, die Seiten sind aus Dreiecken bestehende Flächen. 7. Aufgabe Benennen Sie die zwei senkrechten Projektionsmethoden, welche die Norm für die Erstellung von technischen Zeichnungen in der Bauindustrie ermöglicht! indirekte senkrechte Projektion gespiegelte senkrechte Projektion írásbeli vizsga / május 26.

5 8. Aufgabe Schreiben Sie auf, was unter der Spurlinie einer Ebene verstanden wird! Die Schnittlinie der Ebene und der Bildebene wird Spurlinie genannt. 9. Aufgabe Welche sind die zwei am häufigsten angewendeten Methoden zur Qualitätsverbesserung des Unterbodens, wenn er nicht fähig ist, die Lasten eines Gebäudes zu tragen! Bezeichnen Sie diese zwei am häufigsten verwendeten Methoden! Bodenwechsel Injektion 10. Aufgabe Schreiben Sie auf, was Rabitzwand genannt wird! Aus welchen Materialien und wie werden die Rabitzwände gebaut? Die aus Mörtel gebauten Monolith-Trennwände werden Rabitzwände genannt. 1 Punkt Für Rabitzwände wird zuerst ein Rahmen aus Betonstahl mit einem Durchmesser von 8-10 mm gefertigt, der mit Hilfe der in die Wände und Decken eingebauten Dornreihen, Drahthaken befestigt wird. Darauf wird ein Gitterwerk mit ca. 40x40 cm Lochbreite aus Betonstahl mit einem Durchmesser von 6 mm montiert. Das hält das Rabitznetz mit mm Lochbreite und 1-1,5 mm Fadendicke. Der Mörtel wird auf dieses Netz mit Hilfe des auf eine Seite gestellten Musterbretterwerks aufgetragen. 1 Punkt 11. Aufgabe Ergänzen Sie den Satz über die Maße der Fenster und Türen! Das Nennmaß der Fenster und Türen ist in beiden Richtungen größer als das einfassende Maß. Das einfassende Maß ist mit dem Futteraußenmaß identisch. Die Hälfte des Unterschieds der vorangehenden zwei Maße wird Einbaufuge genannt. írásbeli vizsga / május 26.

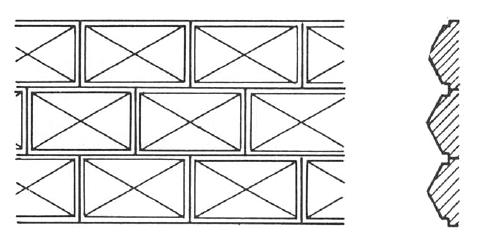

6 12. Aufgabe Benennen Sie, was für ein Hausteinmauerwerk in der folgenden Abbildung dargestellt wird! Diamantquader-Hausteinmauerwerk 13. Aufgabe Schreiben Sie den II. Hauptsatz der Statik auf! Drei auf unterschiedlichen Wirkungslinien wirkende Kräfte können nur im Gleichgewicht sein, wenn sich ihre Wirkungslinien in einem gemeinsamen Punkt schneiden und aus ihren Vektoren ein geschlossenes Vektordreieck so zu konstruieren ist, dass die Pfeile der Vektoren eine fortlaufende Richtung zeigen. 14. Aufgabe Ergänzen Sie den folgenden Satz! Das Moment der Kraft wird berechnet, indem die Größe der Kraft mit dem vom Drehpunkt aufgenommenen senkrechten Abstand der Wirkungslinie der Kraft multipliziert wird. 15. Aufgabe Schreiben Sie auf, was als dynamisches Modell der Tragkonstruktion bezeichnet wird! Die vereinfachte Form des Trägers, welche die Konstruktion mit ihrer Achsenlinie beziehungsweise mit ihrer Achsenfläche darstellt, und auch die symbolischen Bezeichnungen der Stützen und der Lasten enthält, wird als dynamisches Modell des Trägers bezeichnet. 16. Aufgabe Schreiben Sie auf, was in der Statik unter starren Körpern verstanden wird! írásbeli vizsga / május 26.

7 Diejenigen Konstruktionen, materiellen Körper, deren Formveränderungen während der dynamischen Untersuchung nicht berücksichtigt werden, werden als starre Körper bezeichnet. (Wir können das machen, weil die erwähnten Formveränderungen im Allgemeinen gering sind und so die Genauigkeit der dynamischen Untersuchung nicht wesentlich beeinflussen.) 17. Aufgabe Schreiben Sie auf, welche proportionale Aufteilung einer Strecke Goldener Schnitt genannt wird! Der kleinere Teil der Strecke verhält sich so zum größeren Teil der Strecke, wie sich der größere Teil zur ganzen Strecke verhält. 18. Aufgabe Ergänzen Sie die folgenden Sätze! Die axonometrische Darstellung bedeutet die achsenbezogene Darstellung. In diesem Fall wird das mit dem Körper verbundene Koordinatensystem mit dem Körper zusammen auf die Zeichnungsebene projiziert. Bei der perspektivischen Darstellung wird der Gegenstand mit Hilfe der zentralen Projektionsmethode festgehalten. Bei dieser Darstellungsmethode ist eine Bildebene erforderlich, auf welche die Gegenstände projiziert werden und es muss auch die Stelle des Gesichtspunktes/Augenpunktes bestimmt werden. 19. Aufgabe Entscheiden Sie bei den folgenden Farben, ob sie in die Gruppe der neutralen oder der Grundfarben gehören, tragen Sie sie dann dementsprechend in die entsprechende Kolumne der Tabelle ein! Rot, Weiß, Grau, Blau, Gelb, Schwarz NEUTRALE FARBEN GRUNDFARBEN Weiß Grau Schwarz Rot Blau Gelb írásbeli vizsga / május 26.

8 20. Aufgabe Unterstreichen Sie unter den folgenden Farben die Farbe mit der kleinsten Wellenlänge! GRÜN BLAU ROT ORANGE GELB írásbeli vizsga / május 26.

9 Komplexe Aufgaben 1. Aufgabe Die Länge eines Stahlstabs mit rundem Querschnitt beträgt 0,5 m und sein Querschnitt ist ein Kreis mit 40 mm Durchmesser. Um wie viel verändert sich seine Länge, wenn seine Temperatur von +5 Grad auf + 35 Grad erhöht wird? Berechnen Sie, wie groß die Kraft ist, die erforderlich ist, die infolge der Temperaturveränderung auftretende Längenausdehnung zu vermeiden! 10 Punkte E Stahl = N/mm 2 ; α = 0, / o C relative Formveränderung: ε = α x ΔT ε = 0, x (35-5) = 0,00036 Längenausdehnung des Stabs: ΔL = ε x L 0 ΔL = 0,00036 x 500 = 0,18 mm Im Stab entstehende Spannung: σ = E Stahl x ε σ = x 0,00036 = 74,16 N / mm 2 Querschnitt des Stabs: A = (D 2 / 4) x π A = (40 2 /4) x π = 1257 mm 2 zur Vermeidung der Längenausdehnung erforderliche Kraft: F = A x σ = 1257 x 74, 16 = N = 93, 219 kn írásbeli vizsga / május 26.

10 2. Aufgabe Bestimmen Sie durch Berechnung die in den Stützelementen des unten stehenden starren Körpers entstehenden ausgleichenden Kräfte! 10 Punkte F x = 3 cos60 = 1,5 kn F y = 3 sin60 = 2,598 kn ΣM A = 0 0 = ,598 1,5 4 F B 8 F B = F By = 5,348 kn ΣM B = 0 0 = F Ay ,5 4 F A y = 2,25 kn F A x = 2,5 kn F A y = 2,25 kn 1 Punkt 1 Punkt ΣF x = 0 0 = F Ax + 4 1,5 F Ax = -2,5 kn 2 2 F A = 2,5 + 2,25 = 3,363 kn 1 Punkt 2,25 tgα = = 0,9 2,5 α = 41, 987 o (oder 48, 013 o ) 1 Punkt írásbeli vizsga / május 26.

11 3. Aufgabe Berechnen Sie die Stützkräfte des folgenden Gelenkträgers mit drei Stützen! Berechnen Sie die charakteristischen Werte der T- und M-Abbildungen des Trägers und zeichnen Sie die formgerechten T- und M-Abbildungen! 10 Punkte T-Abbildung M-Abbildung Reaktionen: 2 4 F Ay = F By = = 4 kn 0,5 Punkt 2 ΣM D = 0 0 = F Cy F Cy = 32 kn 0,5 Punkt ΣM C = 0 0 = - F Dy F Dy = 12 kn 0,5 Punkt írásbeli vizsga / május 26.

12 M max = = 4 kn m 0,5 Punkt M C = = - 18 kn m 0,5 Punkt M + 2,4 max = 12 2,4 2,4 5 2 = 14,4 kn m 0,5 Punkt 12 x = = 2,4 m 5 1 Punkt T-Abbildung Stelle von M max M-Abbildung 1 Punkt 3 Punkte 4. Aufgabe Konstruieren Sie das Istmaß der Dachflächen des abgewalmten Satteldachs, das mit den folgenden zwei Ansichten dargestellt wurde! Führen Sie die Konstruktion aufgrund der angegebenen zwei Projektionsabbildungen und verbunden mit ihnen durch! Radieren Sie die Konstruktionslinien nicht aus! 10 Punkte írásbeli vizsga / május 26.

13 Abwalmebene 4 Punkte trapezförmige Fläche des Satteldachs 6 Punkte 5. Aufgabe Konstruieren Sie den senkrechten Schnitt der Balken sowie den Auflageschnitt einer verschalten Balkendecke kotiert! Die Decke ist eine mit Lehmauftrag und Auffüllung gefertigte Schlussdecke mit Holzbalken. Zeichnen Sie im senkrechten Schnitt auf die Balken eine Deckenstrecke mit einer Breite von ca. 2-3 Deckenbalken! Bezeichnen Sie auch die Konstruktionselemente! M = 1:20 10 Punkte a) senkrechter Schnitt der Balken 4 Punkte b) Auflageschnitt (beim Maueranschluss) 6 Punkte 1 Holzbalken 2 Brettereinschalung 3 Schilfputz 4 Auffüllung 5 Lehmauftrag 6 Ringanker 7 Isolierplatte 8 Luftzwischenraum 6. Aufgabe Konstruieren Sie die Ausgestaltung des oberen und des unteren Ringankers im Dachboden eines Gebäudes mit Kniestockwandeinbau! Konstruieren Sie die Knotenpunkt- Detailzeichnung des unteren Ringankers, der aufgehenden Mauer, der Dachdecke, der Kniestockwand sowie des oberen Ringankers, der Kniestockwand, der Dachkonstruktion (Sparre)! Konstruieren Sie auch die Dachabdeckung und die Ausgestaltung der Dachrinne. Geben Sie auch die Schichtenordnung der Decke und der Dachabdeckung an! M = 1:20 10 Punkte aufgehende Mauer : Poroton 36 Mauerwerk Kniestockwand : wird mit 5 Reihen Poroton 36 Mauerblock erstellt Dachbodendecke : E-Balken Stahlbetondecke mit geklebtem Mosaikparkett Dachabdeckung : Ziegelbedachung mit Doppelbiberschwanzziegeln Ausgestaltung der Dachrinne : mit Brettern verschalte Hängerinne írásbeli vizsga / május 26.

14 DOPPELBIBERSCHWANZ-DACHZIEGEL BELATTUNG KONTERLATTE SCHUTZ GEGEN PULVERSCHNEE /PVC 1 SCHICHT/ DURCHLÜFTETE LUFTSCHICHT 4 CM WÄRMEISOLIERUNG/GLASWOLLE/10 CM DUNSTSPERRFOLIE 1 SCHICHT INNENBELAG/GIPSKARTON/1 CM FUSSPFETTE HÄNGERINNE FRONTBRETT POROTON 36 DURCHLÜFTENDE BRETTVERSCHALUNG MOSAIKPARKETT GEKLEBT ZEMENTESTRICH UNTERBETON TECHNOLOGISCHE ISOLIERUNG WÄRMEISOLIERUNG DECKE SB. BALKEN MIT BEZEICHUNG E PUTZ KF. ZIEGEL VORM. WÄRMEISOLIERUNG AUS POLYSTYROL SB. RINGANKER írásbeli vizsga / május 26.
