1 A Rath csoport az üvegipar kihívásainak tükrében Igények és versenyképes megoldások Gergely István Üzletkötő / Üveg szakosztály SZTE - Üveg szakosztály konferencia Veszprém, április 28.

2 Tartalom 1. A Rath Csoport bemutatása: telephelyek / gyártó üzemek, termékpaletta 2. A Rath termékek üvegipari alkalmazásai, referenciák és tapasztalatok 2

3 Nemzetközi családi vállalkozás Több mint 120 éves hagyomány Tűzálló és szigetelő anyag specialista _01 A cégcsoport

4 1 A CÉGCSOPORT A Rath csoport tagjai RATH AG Österreich Austria / Wien Aug. Rath jun. GmbH Rath GmbH Rath Hungaria Kft. Rath USA Inc. Austria Germany Hungary USA Rath Zárotechnika spol. s r.o. Czech Republic Rath Polska Sp. z o.o. Poland Rath SAS Rath Inc. Rath Refractories Inc. France USA / Newark USA / Milledgeville Rath Ukrajina TOW Ukraine Rath Group Brasil Ltda. Rath Group S.R.L. Rath Group S. De R.L. de C.V. Brazil Argentina Mexico 4

5 1 KRUMMNUSSBAUM GYÁREGYSÉG - AUSZTRIA 25,000 t/év tűzálló téglák, zsákos termékek (betonok, habarcsok): - Korund - Króm-korund - Króm-zirkon-korund - Mullit - Habsamott > t/év vákuumformázott idom: - Evac EVS ( bioszál ) - Evac EVF ( bioszál ) - Kerform KVS - Kerform KVF - Altraform KVS - Altraform KVF Standard max. lap méret: 1000 x 500 x 100 mm (Kerform) Standard max. lap méret: 900 x 600 x 60 mm (Altraform) Max. lap méret: 1200 x 1200 x 100 mm (Kerform) Max. shaping height 1000 mm 1891 a krummnussbaumi gyáregység megvásárlása, samott termékek gyártásának beindítása 1935 előhúzott anyagok gyártásának kezdete 1952 tűzálló samott téglák gyártásának gépesítése 1983 vákuumformázott termékek gyártásának kezdete 5

6 1 MÖNCHENGLADBACH GYÁREGYSÉG - NÉMETORSZÁG 2,500 t/év Al-oxid, Al-szilikát, Al-zirkon-szilikát, Ca-szilikát, Mg-szilikát, Ca-Mg-szilikát alapú, magas hőmérsékleti besorolású szál alapú termék gyártás: - Altra (polikristályos szált) - Alsitra ( kerámia szál ) - Calsitra (bio / alkáli föld fém szilikát szál) Kiszerelés típusai: - Gyapot: ömlesztett, darált, stb., - Paplan (Mat): modul, szerelvények formájában 1986 a gyár felépítése, alumínium-szilikát szál alapú termékek gyártásának kezdete 1990 alumínium-oxid szál alapú termékek gyártásának kezdetei 2007 Altra 2 gyártósor átadása, üzembe helyezése 6

7 1 MEIßEN GYÁREGYSÉG - NÉMETORSZÁG 400 t/év - vákuumformázott termék: - Evac EVS ( bioszál ) - Evac EVF ( bioszál ) - Kerform KVS ( ) - Kerform KVF - Altraform KVS - Altraform KVF 400 t/év - acélipari kifolyó rendszerek Standard max. lap méret: 1000 x 500 x 100 mm Max. lap méret: 1000 x 750 x 100 mm Max. formázott termék magasság: 300 mm 1991 a meisseni gyáregység megvásárlása 7

8 1 BENNEWITZ GYÁREGYSÉG - NÉMETORSZÁG 5 millió db (normál) habsamott tégla, egyedi habsamott idom Porrath márkanév C 1650 C - 0,5 1,1 g/cm a bennewitzi Magindag habsamott gyár megvásárlása 8

9 1 BUDAPEST GYÁREGYSÉG - MAGYARORSZÁG t/év tűzálló tégla, beton, habarcs, massza, ragasztó Al-Si / 25-75% Al2O3 Samott / Suprath, Durrath Andaluzit / Silrath Korund / Korrath Mullit / Alurath Zirkon-mullit / Zirrath AZS Zirkon-szilikát / Zirrath ZS Préselt szigetelő tégla t/év előformázott idom, fent sorolt minőségekből: Carath, Carathplast, Carathin, Vibrorath, stb a budapesti Magnezit Ipari Művek samott gyáregységének megvásárlása 2007 új présüzem átadása 2008 új előformázó csarnok átadása 9

10 1 MILLEDGEVILLE GYÁREGYSÉG USA (GA) t/év speciális, magas minőségű tűzálló tégla: - Samott - Zirkon-mullit - Zirkon-szilikát 2006 a milledgeville-i tűzálló tégla gyár felépítése, beüzemelése 10

11 1 NEWARK GYÁREGYSÉG, USA (DE) 150 t/év vákuumformázott idom Magas hőmérsékleti besorolású hőszigetelő gyapot alapú termékek: Kerfom Standard max. lap méret: 36 x 24 x 2 inch Max. lap méret: 36 x 24 x 7 inch Max. formázott termék magasság: 16 inch a newarki gyár felépítése, üzembe helyezése 11

12 2 A RATH CSOPORT TERMÉKEINEK, ÜVEGIPARI ALKALMAZÁSAINAK BEMUTATÁSA Betonok, habarcsok, ragasztók, masszák: - Tűzálló és szigetelő betonok - Low-Cement / No-Cement betonok - Vibro- és önterülő betonok - Plasztikus keverékek, masszák - Habarcsok és ragasztók (keramikus, hidraulikus, vegyi kötés) Előformázott idomok: Technológiai / gyártási paraméterek és összetétel alapján: - Szárított / hőkezelt / égetett - Alacsony cement / cement mentes - Samottól a Korundig - Tűzálló / Szigetelő Tűzálló téglák: - Samott, kordierit, bauxit, szilimanit, mullit, korund, zirkon-szilikát, zirkonmullit, nagy tiszt. Al2O3 termékek - Alacsonytól a magas hőm. besorolásig, kitűnő paraméterekkel Hőszigetelő téglák: Alacsonytól a magas hőm. (1800 C) besorolásig lefedő termékpaletta: - Alacsony hővezető képesség - Nagy hidegtörő szilárdság - Alacsony CaO, Fe2O3 tart. - CO ellenállás - Jó hősokkállóság Szálas szigetelő termékek: Magas hőm. (1800 C-ig) besorolású, Al-szilikát illetve alkáli-földfém-szilikát és ásványi szál tartalmú szálas szigetelők: - Gyapot - Paplan - Lemez / lap - Papír - Kötél / zsinór Vákuumformázott idomok: Oxidáló és redukáló közegekhez egyaránt, kitűnő sziget. képesség, hősokkállóság, magas hőm. (1800 C-ig) alkalmazás: - Szerves / szervetlen kötőanyagokkal - Sűrűség: kg/m3 - Szárított / hőkezelt / égetett - Felület- / térfogatában keményített - Egyszerűtől a komplex formákig 12

13 2 TŰZÁLLÓ - ÉS SZIGETELŐANYAG BESZÁLLÍTÓ AZ ÜVEGIPAR KÜLÖNBÖZŐ TERÜLETEIN Csomagolóüveg gyártás: - Jellemzően U-lángú, regeneratív kemencék t/nap kapacitással - Kozmetikai, gyógyszeripari üvegek: jellemzően t/nap U-lángú, regeneratív / rekuperatív, vagy Oxy-Fuel kemencék Üveggyapot gyártás: - Általában t/nap U-lángú regeneratív, Oxy-Fuel vagy elektromos cold-top kemencék Világítástechnika, műszaki üvegek: - U-lángú regeneratív / ritkábban rekuperatív, keresztlángú regeneratív, Oxy-Fuel, elektromos pótfűtéssel, vagy elektromos cold-top kemencék Asztali árú, díszmű árú: - Napi kádak, fazekas kemencék Síküveg gyártás: - Keresztlángú, regeneratív kemencék, t/nap kapacitással Alkalmazások az üvegolvasztó kemencék és kiszolgáló berendezéseinek majdnem minden területén: - Olvasztótér, Munkakád / Elosztó csatorna, Fűtöttcsatorna, Regenerátor kamra, Füstcsatorna 13

14 TERMÉKEINK EGYÉB ÜVEGIPARI FELHASZNÁLÁSI TERÜLETEI 2 Művészeti műhelyek olvasztó kemencéi, olvasztótégelyei, kemence hőszigetelő bélései (zirkon-mullit, zirkon-szilikát, korund, samott, szigetelő tégla, szálas szigetelők) Üvegmegmunkálás, üvegfeldolgozás: nagyüzemi feszültségmentesítő kemencék, temperkályhák (szilimanit, mullit, zirkon-mullit, samott, szigetelő tégla, szálas szigetelők, betonok, habarcsok, masszák, ragasztók csoportjai) Minőség-ellenőrzés, kutatás-fejlesztés, berendezései: laborkemencék hőszigetelő bélései (szigetelő téglák, leginkább szálas szigetelők csoportja) Üzemeléshez, üzemben tartáshoz szükséges anyagok szállítása: szálas hőszigetelők csoportja: papír, lap, paplan, gyapot, kötél (Altra, Alsitra, Kerform) tömítő masszák és javító betonok (Carathplast) égőkövek, csésze / csatorna fedlapok Zirkon-szilikát, zirkon-mullit téglák / idomok 14

15 Kamra blotozat Felső falazati rész Alsó falazati rész 1. REGENERÁTOR KAMRA AKTÍV ÉS BACK-UP / SZIGETELŐ RÉSZEK Középső falazati rész Silrath AK65, AK70, 75M; Alurath M704, Alurath E75; Porrath FL28-09, FL25-08; Carath FL1301/1401; Calsitra Mat 1250; Alsitra Mat 1400 Silrath AK65, AK70; 75M; Alurath M704, Alurath E75; Porrath FL28-09, FL25-10, FL900; CAS 1100; Evac EVS 121 Kiváltó ívek és T -idomok Silrath AK60, AK65; Porrath FL25-10, Porrath FL900; CAS 1100; Evac EVS 121 Suprath T45, T501; Porrath FL24-10, Porrath FL900; CAS 1000; Evac EVS 121 Silrath AK60, AK65, AK70; Durrath HD48 Füstcsatorna Suprath A401t, A40t; Carath 1400LC; Porrath FL24-10, FL900 Égőnyak szigetelés Silrath AK60, AK65; Porrath FL28-09, FL26-08, Carath FL1301, FL1401; Calsitra Mat 1250; Alsitra Mat

16 REGENERÁTOR KAMRA TŰZÁLLÓ ÉS SZIGETELŐ RÉSZEK Rácstartó boltozat - Silrath AK65 Rácsatartó vállidomok, T idomok Silrath AK70 Alacsony vas-oxid tartalmú tűzálló / samott téglák Suprath A40-e, Durrath HS-e Kamrafal külső szigetelés teljes magasságában: Porrath FL900, Porrath FL24-10, 25-10,

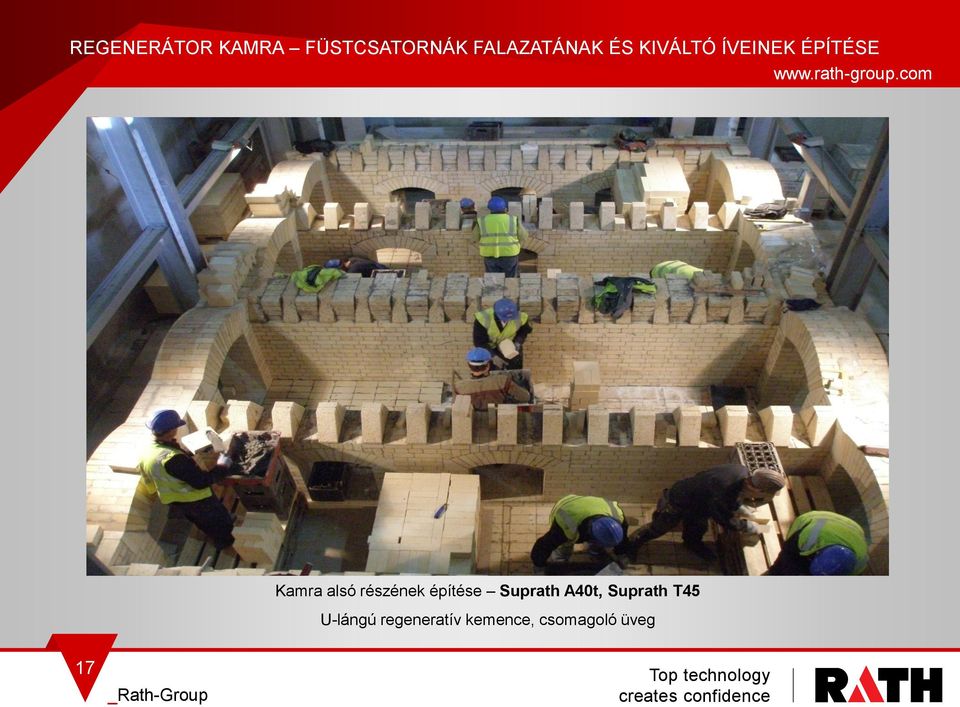

17 REGENERÁTOR KAMRA FÜSTCSATORNÁK FALAZATÁNAK ÉS KIVÁLTÓ ÍVEINEK ÉPÍTÉSE Kamra alsó részének építése Suprath A40t, Suprath T45 U-lángú regeneratív kemence, csomagoló üveg 17

18 REGENERÁTOR KAMRA RÁCSTARTÓ BOLTOZAT / KIVÁLTÓ ÍVEK Kiváltó ívek montírozása átvétel előtt Silrath AK60 U-lángú regeneratív kemence, csomagoló üveg 18

19 TIPIKUS TŰZÁLLÓ TÉGLA MINŐSÉGEK REGENERÁTOR KAMRA Suprath A40t Durrath HS-e Silrath AK60 Silrath AK65 Silrath AK70 Al2O3 [%] Fe2O3 [%] 2,1 <1, ,8 Sűrűség [g/cm 3] 2,28 2,35 2,6 2,6 2,7 Nyitott porozitás [%] Nyomószilárds. [Mpa] Tűzállóság [Ta] Hősokk-állóság Tűzálló téglák 25-99% Al2O3 tartalomig 1750 C hőmérsékleti határig 19

20 TIPIKUS HŐSZIGETELŐ TÉGLA, VÁKUUM-FORMÁZOTT LAP MINŐSÉGEK REGENERÁTOR KAMRA Evac EVS 121 (bioszál) Evac EVS 131 (bioszál) Porrath 900 Alporit AP23Li Porrath FL25-08 Porrath FL26-08 Porrath FL28-09 Besorolási hőm [ C] Sűrűség [g/cm 3] 0,3 0,3 0,45 0,5 0,8 0,8 0,9 Nyomószilárdság [Mpa] 1 1,5 4 3,5 4 Hővezető képesség [W/mK] 600 Hővezető képesség [W/mK] 800 Hővezető képesség [W/mK] 1000 Hővezető képesség [W/mK] ,13 0,13 0,17 0,21 0,36 0,36 0,36 0,19 0,19 0,20 0,27 0,41 0,39 0,38 0,27 0,27 0,34 0,47 0,43 0,41 0,40 0,44 0,50 0,48 0,45 - Al-oxid, Al-szilikát (KVS / KVF), Ca-szilikát (CAS) alapú vákuumformázott termékek széles skálája - Al-oxid alapú vákuumformázott lapok 1800 C-os besorolási hőm. tartományban (Altraform KVS 184 csoport) - Habsamott szigetelő téglák C besorolási hőm. tartományban; 0,45-1,6 g/cm 3 sűrűséggel 20

21 2. OLVASZTÓTÉR 21

22 OLVASZTÓTÉR FENÉKSZIGETELÉS / BACK-UP RÉTEGEK 40% Al2O3 szigetelő fenékréteg / Porrath FLZ16, préselt 600x500x100mm lapok - 60% Al2O3 andaluzit / Carath 1650LC-SF, vibro-öntött 1000x500x200mm lapok - 40% Al2O3 samott fenékréteg / Carath 1360LC 22

23 OLVASZTÓTÉR FENÉKSZIGETELÉS / BACK-UP RÉTEGEK Andaluzit / Silrath AK60 fenékréteg, préselt lapok 23

24 OLVASZTÓTÉR FENÉKSZIGETELÉS / BACK-UP RÉTEGEK Andaluzit / Silrath AK60 fenékréteg, préselt lapok 24

25 OLVASZTÓTÉR FENÉKSZIGETELÉS / BACK-UP RÉTEGEK 25 Andaluzit/mullit fenékréteg Silrath AK60/M préselt, 600x500x100mm lapok

26 OLVASZTÓTÉR FENÉKSZIGETELÉS / BACK-UP RÉTEGEK Andaluzit/mullit fenékréteg, Silrath AK75/M préselt lapok 26

27 OLVASZTÓTÉR / MUNKAKÁD FENÉKSZIGETELÉS / BACK-UP RÉTEGEK Samott / Suprath T45 préselt, max. 600x500x200mm fenéklapok 27

28 OLVASZTÓTÉR FENÉKSZIGETELÉS / BACK-UP RÉTEGEK Andaluzit/mullit Silrath AK60M fenékréteg; préselt max. 600x500x200mm lapok 28

29 OLVASZTÓTÉR / MUNKAKÁD FENÉKSZIGETELÉS / BACK-UP RÉTEGEK - Olvasztótér fenék: Samott / Suprath T45 préselt; - Munkakád fenék: Andaluzit/mullit: Silrath AK60M préselt max. 600x500x200mm lapok 29

30 OLVASZTÓTÉR / MUNKAKÁD FENÉKSZIGETELÉS / NAGYMÉRETŰ FENÉKLAPOK Porrath FL25-12 Carath FL1401 Porrath FL27-12 Silrath AK60/M Silrath AK75/M Carath 1650LC-SF Meghatározás Szigetelő, préselt Szigetelő, öntött Szigetelő, préselt Tűzálló, préselt Tűzálló, préselt Tűzálló, öntött Alapanyagbázis Samott Samott Samott, korund Andaluzit, mullit Andaluzit, mullit Andaluzit Al2O3 [%] Fe2O3 [%] 1,8 3 1, ,6 Alkalmazási hőmérséklethatár [ C] Nyomószilárdság [Mpa] Hővezetés [W/mK] ,55 0,58 0,63 1,72 1,56 1,80 Hővezetés [W/mK] ,60 0,63 0,69 1,95 1,74 2,01 Szállítható legnagyobb méret 600x500x x500x x500x x500x x500x x500x300 30

31 OLVASZTÓTÉR / MUNKAKÁD FENÉKSZIGETELÉS / PRÉSELT, ÖNTÖTT LAPOK Porrath FL27-12 fenéklapok préselés után Carath 1650LC-SF, 1000x500x200-as fenéklapok vibro-öntés után 31 Silrath AK75/M fenéklapok préselés után Szigetelő téglás fenékszigetelés - olvasztókád

32 OLVASZTÓTÉR EGYÉB ALKALMAZÁSOK Klasszikus - tégla alapú fenékszigetelés: Silrath / Korrath andaluzit / korund, Suprath samott, Porrath habsamott Sandwich blokk kádszigetelés: Suprath A40t / Porrath FL27-12 Klasszikus - tégla alapú kádszigetelés: Silrath AK60 / Korrath K65 andaluzit / korund, Porrath FL25-08 habsamott Égőkő: Carath 1650 ULC-AZS / zirkon-mullit 32

33 OLVASZTÓTÉR DOGHOUSE Adagoló / Doghouse tégla boltozat: Silrath AK60 / andaluzit Adagoló / Doghouse öntött idom boltozatok: Carath 1650LC-SF / andaluzit 33

34 3-1. ELOSZTÓCSATORNA *(kivéve üveggel érintkező) Fedlap: Vibrorath A60, A70M Silrath AK60, 65 Carath 1655LC Carath 1650 ULC-AZS Fenék rétegek: 34

35 3-2. FŰTÖTTCSATORNA *(kivéve üveggel érintkező részek) * 35

36 FŰTÖTTCSATORNA ALKALMAZÁSOK / TELJES AL- ÉS FELÉPÍTMÉNY *(kivéve üveggel érintkező részek) Elektromos fűtésű elosztó csatorna back-up rétegei - préselt Alurath TM60 36

37 FŰTÖTTCSATORNA / ELOSZTÓCSATORNA FELÉPÍTMÉNY ELEMEK Elosztó csatorna és fűtöttcsatorna (4) fedlapok: Vibrorath AK70M; Carath 1650ULC-AZS 37

38 FŰTÖTTCSATORNA / ELOSZTÓCSATORNA FELÉPÍTMÉNY ELEMEK Fűtöttcsatorna fedlapok: Vibrorath AK70M; Carath 1650ULC-AZS 38

39 FŰTÖTTCSATORNA / ELOSZTÓCSATORNA FELÉPÍTMÉNY ELEMEK Csatorna teljes felépítmény: - fedlapok, égőkövek, térelválasztó idomok, kémény fedő idomok, szigetelések - silimanit, mullit, zircon-mullit, zirkon-szilikát Minőségek: Alurath TM60, Silrath AK60, Vibrorath A60, Vibrorath A70M, Carath 1655LC, Carath 1650ULC-AZS, Porrath, EVS / KVS 39

40 FŰTÖTTCSATORNA / ELOSZTÓCSATORNA FELÉPÍTMÉNY ELEMEK Csatorna felépítmény elemek: - Fedlapok: Vibrorath A70M, - Égőkövek: Carath 1655LC, Carath 1650 LC-SF - Kémény fedlapok: Carath 1650ULC-AZS 40

41 CSÉSZE FELÉPÍTMÉNY ELEMEK / MELEGJAVÍTÁS ALAPANYAGAI - Csésze fedlapok, égőkövek: Vibrorath A60, A70M, Carath 1655LC, Carath 1650ULC-AZS - Tömítő és szigetelő anyagok, döngöletek, habarcsok, szigetelő téglák, kerámia szálas palpanok, kötelek, gyapot, vákuum-formázott lapok / idomok: Carathplast 1650AZS, Porrath, Kerform KVS / KVF, EVAC EVS, CASi, Calsitra / Alsitra Mat - Melegjavító masszák / döngöletek: Carathplast 1600ZS-RAM / zirkon-szilikát - Semlegesítő rétegek / zirkon-szilikát: Zirrath ZS65 41

42 VÁKUUM-FORMÁZOTT TERMÉK TÍPUSOK / JELÖLÉSEK CSOPORTOK (csak pár): Altraform Szervetlen szál alapú vákuum-formázott termék, csak polikristályos gyapot (PCW) tartalommal, pl. Altra Kerform Szervetlen szál alapú vákuum-formázott termék, nagyrészt Al-szilikát ( kerámia szálas ) gyapot (ASW) tartalommal, pl. Alsitra KV Szervetlen kötőanyag, lágy belső / merev hély; jó hősokkállóság, alacsony megmunkálhatóság KVS Szervetlen & szerves kötőanyag; kiváló homogenitás, jó megmunkálhatóság KVR (Al2O3) Szervetlen & szerves kötőanyag; kiváló homogenitás, jó megmunkálhatóság KVF Latex kötés; nagy flexibilitás E = Calsitra (AES / alkáli-földfém szilikát) K = Alsitra / Altra (ASW Al-szilikát / PCW polikristályos gyapot) M = Ásványi gyapot V = Vákuum F = Felt (Latex kötés) S = Speciális kötés R = Reduction Resist. 42

43 VÁKUUM-FORMÁZOTT TERMÉK TÍPUSOK / JELÖLÉSEK HŐKEZELÉS JELÖLÉSEI: 0 = Nedves (szállításra odafigyelni) 1 = Szárított (szerves anyagot tartalmazhat) 2 = Felület keményített (szerves anyagot tartalmazhat) 3 = Térfogatában keményített (szerves anyagot tartalmazhat) 4 = Égetett (szerves anyag mentes) 5 = Égetett és felületkeményített 6 = Égetett és térfogatában keményített 7 = Égetett, teljesen merev / szilárd 43

44 Köszönöm megtisztelő figyelmüket! 44
