KEZELÉSI ÚTMUTATÓ FALRA SZERELHETŐ SZOBAI LÉGKONDICIONÁLÓ. Beltéri egység. Kültéri egység FUJITSU GENERAL LIMITED P/ N

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "KEZELÉSI ÚTMUTATÓ FALRA SZERELHETŐ SZOBAI LÉGKONDICIONÁLÓ. Beltéri egység. Kültéri egység FUJITSU GENERAL LIMITED P/ N9369221019"

Átírás

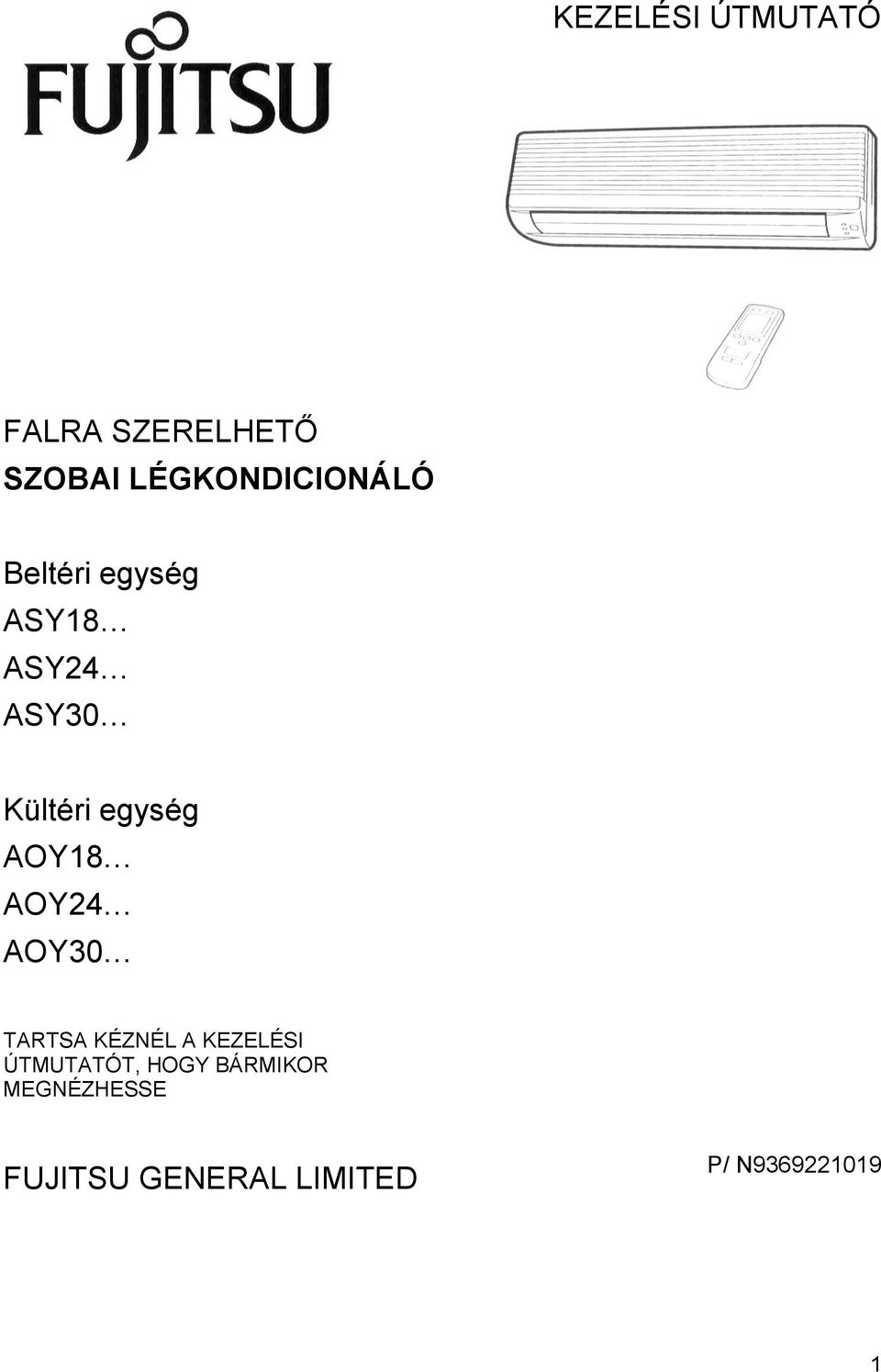

1 KEZELÉSI ÚTMUTATÓ FALRA SZERELHETŐ SZOBAI LÉGKONDICIONÁLÓ Beltéri egység ASY18 ASY24 ASY30 Kültéri egység AOY18 AOY24 AOY30 TARTSA KÉZNÉL A KEZELÉSI ÚTMUTATÓT, HOGY BÁRMIKOR MEGNÉZHESSE FUJITSU GENERAL LIMITED P/ N

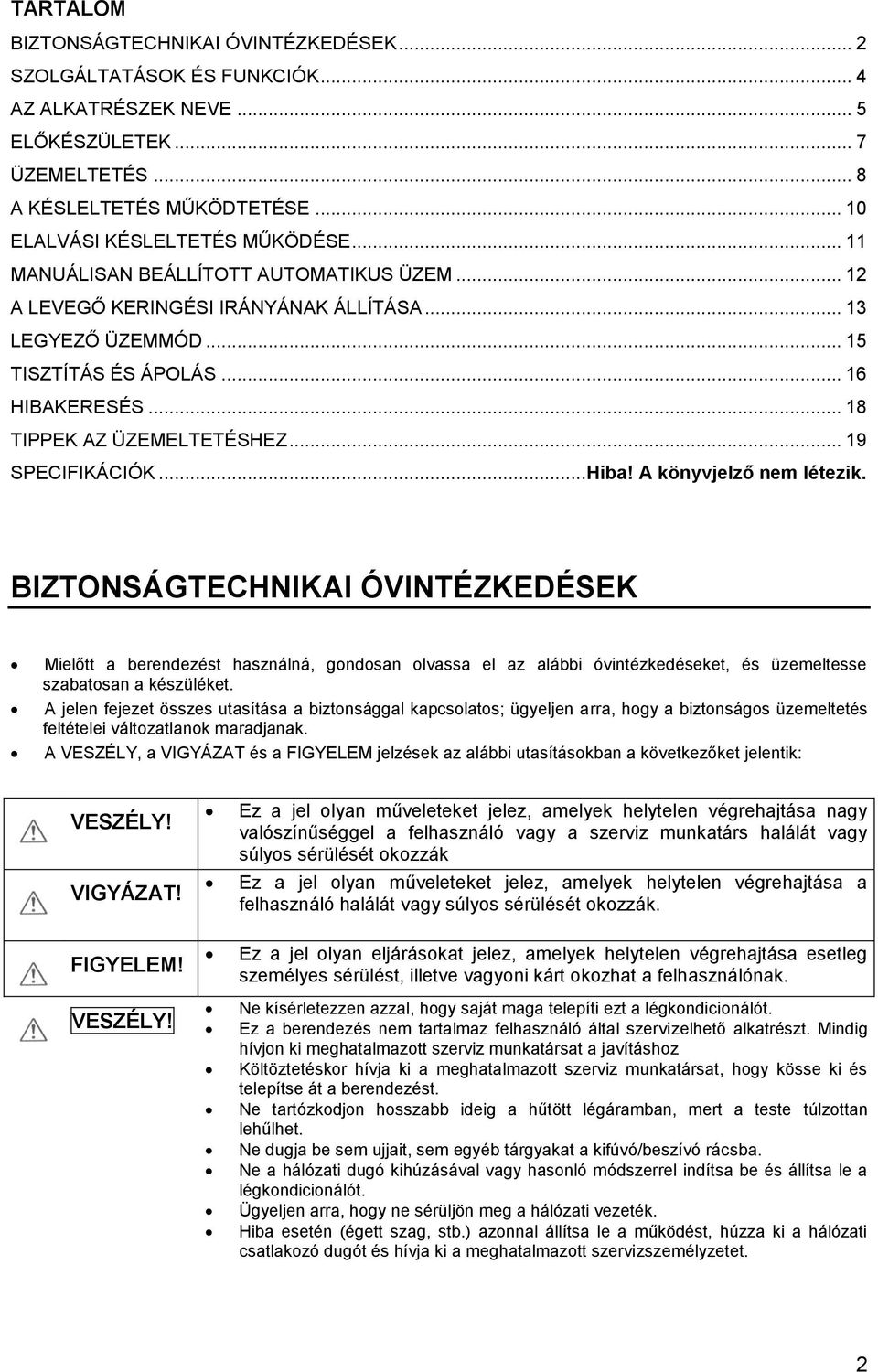

2 TARTALOM BIZTONSÁGTECHNIKAI ÓVINTÉZKEDÉSEK... 2 SZOLGÁLTATÁSOK ÉS FUNKCIÓK... 4 AZ ALKATRÉSZEK NEVE... 5 ELŐKÉSZÜLETEK... 7 ÜZEMELTETÉS... 8 A KÉSLELTETÉS MŰKÖDTETÉSE ELALVÁSI KÉSLELTETÉS MŰKÖDÉSE MANUÁLISAN BEÁLLÍTOTT AUTOMATIKUS ÜZEM A LEVEGŐ KERINGÉSI IRÁNYÁNAK ÁLLÍTÁSA LEGYEZŐ ÜZEMMÓD TISZTÍTÁS ÉS ÁPOLÁS HIBAKERESÉS TIPPEK AZ ÜZEMELTETÉSHEZ SPECIFIKÁCIÓK... Hiba! A könyvjelző nem létezik. BIZTONSÁGTECHNIKAI ÓVINTÉZKEDÉSEK Mielőtt a berendezést használná, gondosan olvassa el az alábbi óvintézkedéseket, és üzemeltesse szabatosan a készüléket. A jelen fejezet összes utasítása a biztonsággal kapcsolatos; ügyeljen arra, hogy a biztonságos üzemeltetés feltételei változatlanok maradjanak. A VESZÉLY, a VIGYÁZAT és a FIGYELEM jelzések az alábbi utasításokban a következőket jelentik: VESZÉLY! VIGYÁZAT! FIGYELEM! VESZÉLY! Ez a jel olyan műveleteket jelez, amelyek helytelen végrehajtása nagy valószínűséggel a felhasználó vagy a szerviz munkatárs halálát vagy súlyos sérülését okozzák Ez a jel olyan műveleteket jelez, amelyek helytelen végrehajtása a felhasználó halálát vagy súlyos sérülését okozzák. Ez a jel olyan eljárásokat jelez, amelyek helytelen végrehajtása esetleg személyes sérülést, illetve vagyoni kárt okozhat a felhasználónak. Ne kísérletezzen azzal, hogy saját maga telepíti ezt a légkondicionálót. Ez a berendezés nem tartalmaz felhasználó által szervizelhető alkatrészt. Mindig hívjon ki meghatalmazott szerviz munkatársat a javításhoz Költöztetéskor hívja ki a meghatalmazott szerviz munkatársat, hogy kösse ki és telepítse át a berendezést. Ne tartózkodjon hosszabb ideig a hűtött légáramban, mert a teste túlzottan lehűlhet. Ne dugja be sem ujjait, sem egyéb tárgyakat a kifúvó/beszívó rácsba. Ne a hálózati dugó kihúzásával vagy hasonló módszerrel indítsa be és állítsa le a légkondicionálót. Ügyeljen arra, hogy ne sérüljön meg a hálózati vezeték. Hiba esetén (égett szag, stb.) azonnal állítsa le a működést, húzza ki a hálózati csatlakozó dugót és hívja ki a meghatalmazott szervizszemélyzetet. 2

3 FIGYELEM! Használat során időről időre szellőztessen. Ne irányítsa a légáramlást tűzhelyre vagy fűtőtestre. A légkondicionálóra ne másszon fel, és ne helyezzen rá semmilyen tárgyat. A beltéri egységre ne akasszon semmilyen tárgyat. Ne helyezzen virágvázát vagy víztartályt légkondicionálók tetejére. Ne érje közvetlenül víz a légkondicionálót. Nedves kézzel ne érjen a légkondicionálóhoz. Ne húzza meg a hálózati vezetéket. Kapcsolja ki a feszültséget, ha hosszabb ideig nem fogja használni a berendezést. Mindig kapcsolja le a kismegszakítót, vagy húzza ki a hálózati dugót, ha a légkondicionálót vagy a levegő szűrőt tisztítja. A csatlakozó szelepek fűtés közben felforrósodnak; csak óvatosan érjen hozzájuk. Ellenőrizze, hogy a készülék szerelése ne legyen sérült. Ne helyezzen közvetlenül a légáramlás útjába állatokat vagy növényeket. Ne igya meg a légkondicionálóból kicsepegő vizet. Ne használja olyan létesítményekben, ahol élelmiszert, növényeket, állatokat, precíziós műszereket vagy műtárgyakat tárolnak. A radiátor-bordák nem viselik el az erős nyomást. Csak felszerelt légszűrővel dolgozzon. Ne fedje le, vagy ne akadályozza a beszívó rács és a kifúvó nyílás működését. Ügyeljen arra, hogy minden fajta elektronikus berendezés legalább 1 m-re legyen mind a beltéri, mind a kültéri egységtől Ne szerelje fel a légkondicionálót tűzhely vagy más fűtőberendezés közelébe Amikor a beltéri és kültéri egységet telepíti, tegyen óvintézkedéseket, hogy gyerekek ne férhessenek hozzá. Gyúlékony gázokat ne használjon a légkondicionáló közelében. 3

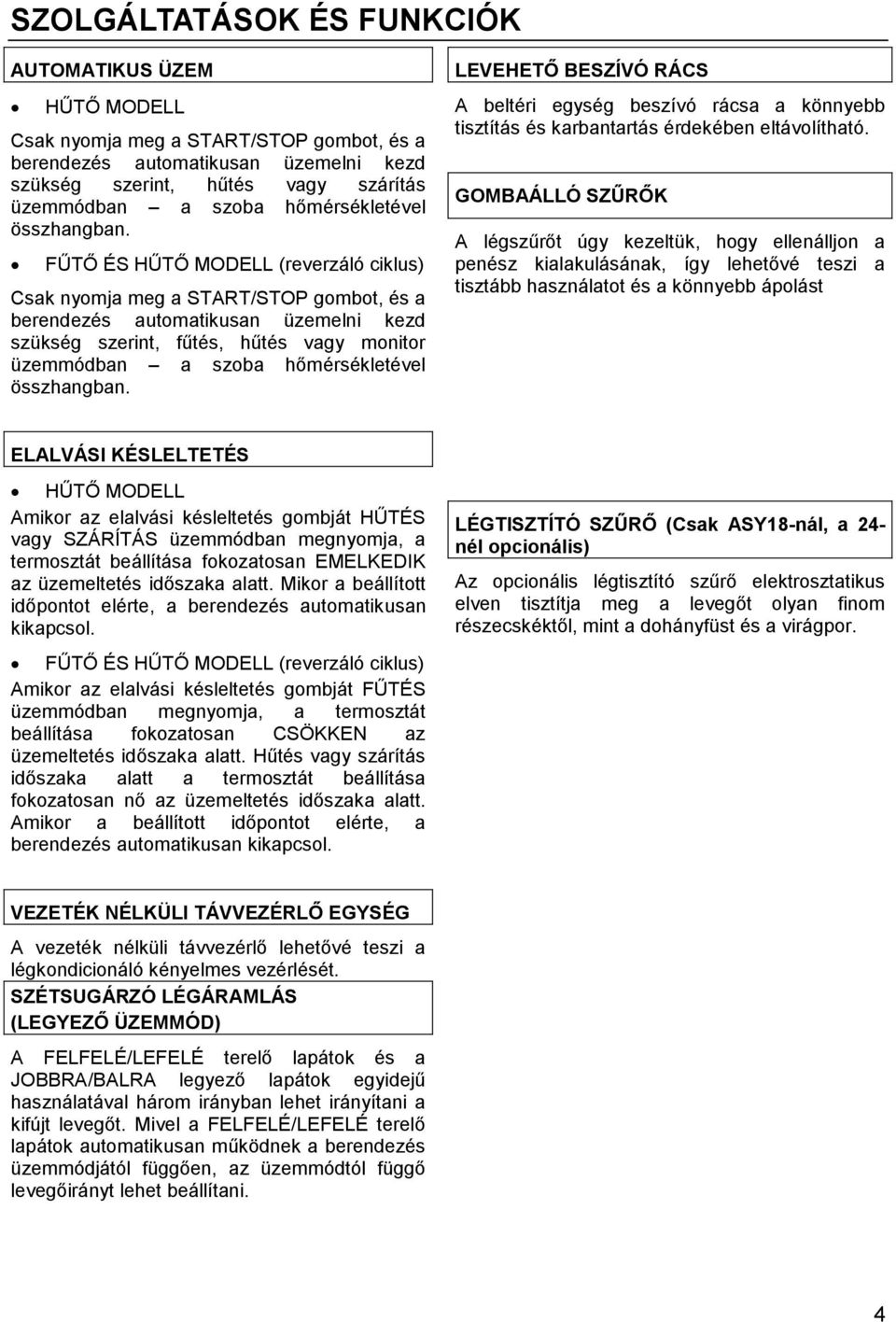

4 SZOLGÁLTATÁSOK ÉS FUNKCIÓK AUTOMATIKUS ÜZEM HŰTŐ MODELL Csak nyomja meg a START/STOP gombot, és a berendezés automatikusan üzemelni kezd szükség szerint, hűtés vagy szárítás üzemmódban a szoba hőmérsékletével összhangban. FŰTŐ ÉS HŰTŐ MODELL (reverzáló ciklus) Csak nyomja meg a START/STOP gombot, és a berendezés automatikusan üzemelni kezd szükség szerint, fűtés, hűtés vagy monitor üzemmódban a szoba hőmérsékletével összhangban. LEVEHETŐ BESZÍVÓ RÁCS A beltéri egység beszívó rácsa a könnyebb tisztítás és karbantartás érdekében eltávolítható. GOMBAÁLLÓ SZŰRŐK A légszűrőt úgy kezeltük, hogy ellenálljon a penész kialakulásának, így lehetővé teszi a tisztább használatot és a könnyebb ápolást ELALVÁSI KÉSLELTETÉS HŰTŐ MODELL Amikor az elalvási késleltetés gombját HŰTÉS vagy SZÁRÍTÁS üzemmódban megnyomja, a termosztát beállítása fokozatosan EMELKEDIK az üzemeltetés időszaka alatt. Mikor a beállított időpontot elérte, a berendezés automatikusan kikapcsol. FŰTŐ ÉS HŰTŐ MODELL (reverzáló ciklus) Amikor az elalvási késleltetés gombját FŰTÉS üzemmódban megnyomja, a termosztát beállítása fokozatosan CSÖKKEN az üzemeltetés időszaka alatt. Hűtés vagy szárítás időszaka alatt a termosztát beállítása fokozatosan nő az üzemeltetés időszaka alatt. Amikor a beállított időpontot elérte, a berendezés automatikusan kikapcsol. LÉGTISZTÍTÓ SZŰRŐ (Csak ASY18-nál, a 24- nél opcionális) Az opcionális légtisztító szűrő elektrosztatikus elven tisztítja meg a levegőt olyan finom részecskéktől, mint a dohányfüst és a virágpor. VEZETÉK NÉLKÜLI TÁVVEZÉRLŐ EGYSÉG A vezeték nélküli távvezérlő lehetővé teszi a légkondicionáló kényelmes vezérlését. SZÉTSUGÁRZÓ LÉGÁRAMLÁS (LEGYEZŐ ÜZEMMÓD) A FELFELÉ/LEFELÉ terelő lapátok és a JOBBRA/BALRA legyező lapátok egyidejű használatával három irányban lehet irányítani a kifújt levegőt. Mivel a FELFELÉ/LEFELÉ terelő lapátok automatikusan működnek a berendezés üzemmódjától függően, az üzemmódtól függő levegőirányt lehet beállítani. 4

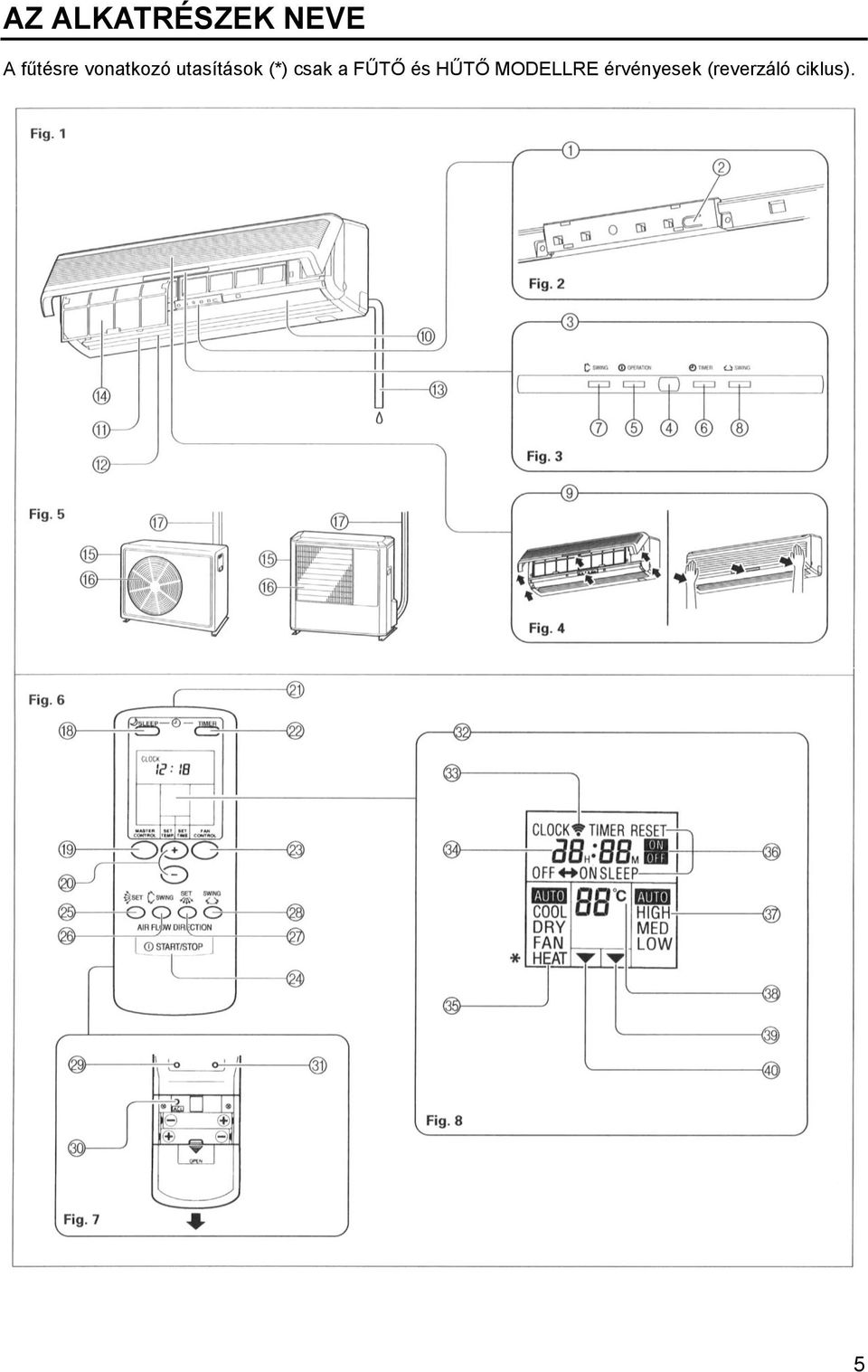

5 AZ ALKATRÉSZEK NEVE A fűtésre vonatkozó utasítások (*) csak a FŰTŐ és HŰTŐ MODELLRE érvényesek (reverzáló ciklus). 5

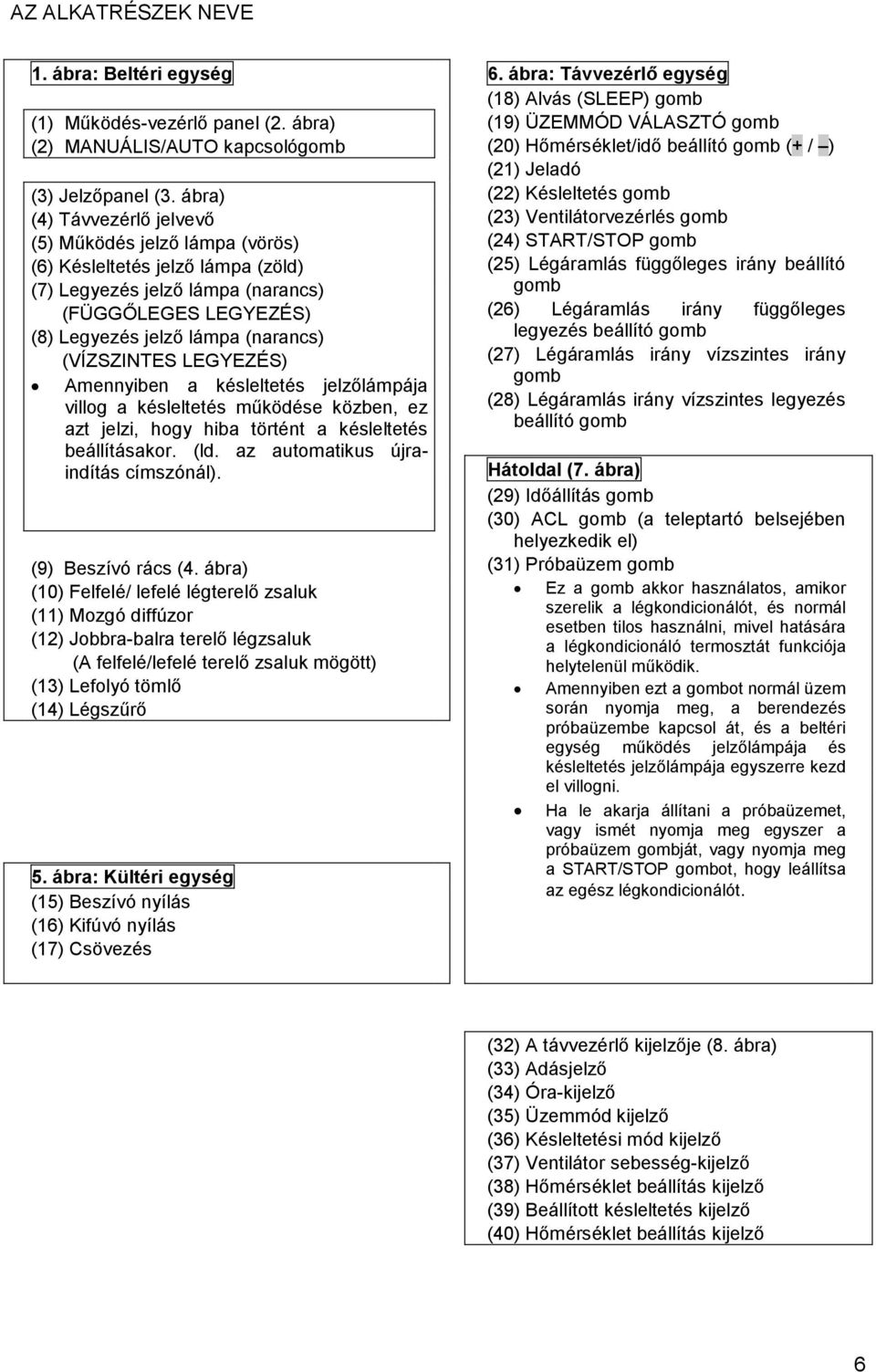

6 AZ ALKATRÉSZEK NEVE 1. ábra: Beltéri egység 6. ábra: Távvezérlő egység (1) Működés-vezérlő panel (2. ábra) (2) MANUÁLIS/AUTO kapcsológomb (3) Jelzőpanel (3. ábra) (4) Távvezérlő jelvevő (5) Működés jelző lámpa (vörös) (6) Késleltetés jelző lámpa (zöld) (7) Legyezés jelző lámpa (narancs) (FÜGGŐLEGES LEGYEZÉS) (8) Legyezés jelző lámpa (narancs) (VÍZSZINTES LEGYEZÉS) Amennyiben a késleltetés jelzőlámpája villog a késleltetés működése közben, ez azt jelzi, hogy hiba történt a késleltetés beállításakor. (ld. az automatikus újraindítás címszónál). (9) Beszívó rács (4. ábra) (10) Felfelé/ lefelé légterelő zsaluk (11) Mozgó diffúzor (12) Jobbra-balra terelő légzsaluk (A felfelé/lefelé terelő zsaluk mögött) (13) Lefolyó tömlő (14) Légszűrő 5. ábra: Kültéri egység (15) Beszívó nyílás (16) Kifúvó nyílás (17) Csövezés (18) Alvás (SLEEP) gomb (19) ÜZEMMÓD VÁLASZTÓ gomb (20) Hőmérséklet/idő beállító gomb (+ / ) (21) Jeladó (22) Késleltetés gomb (23) Ventilátorvezérlés gomb (24) START/STOP gomb (25) Légáramlás függőleges irány beállító gomb (26) Légáramlás irány függőleges legyezés beállító gomb (27) Légáramlás irány vízszintes irány gomb (28) Légáramlás irány vízszintes legyezés beállító gomb Hátoldal (7. ábra) (29) Időállítás gomb (30) ACL gomb (a teleptartó belsejében helyezkedik el) (31) Próbaüzem gomb Ez a gomb akkor használatos, amikor szerelik a légkondicionálót, és normál esetben tilos használni, mivel hatására a légkondicionáló termosztát funkciója helytelenül működik. Amennyiben ezt a gombot normál üzem során nyomja meg, a berendezés próbaüzembe kapcsol át, és a beltéri egység működés jelzőlámpája és késleltetés jelzőlámpája egyszerre kezd el villogni. Ha le akarja állítani a próbaüzemet, vagy ismét nyomja meg egyszer a próbaüzem gombját, vagy nyomja meg a START/STOP gombot, hogy leállítsa az egész légkondicionálót. (32) A távvezérlő kijelzője (8. ábra) (33) Adásjelző (34) Óra-kijelző (35) Üzemmód kijelző (36) Késleltetési mód kijelző (37) Ventilátor sebesség-kijelző (38) Hőmérséklet beállítás kijelző (39) Beállított késleltetés kijelző (40) Hőmérséklet beállítás kijelző 6

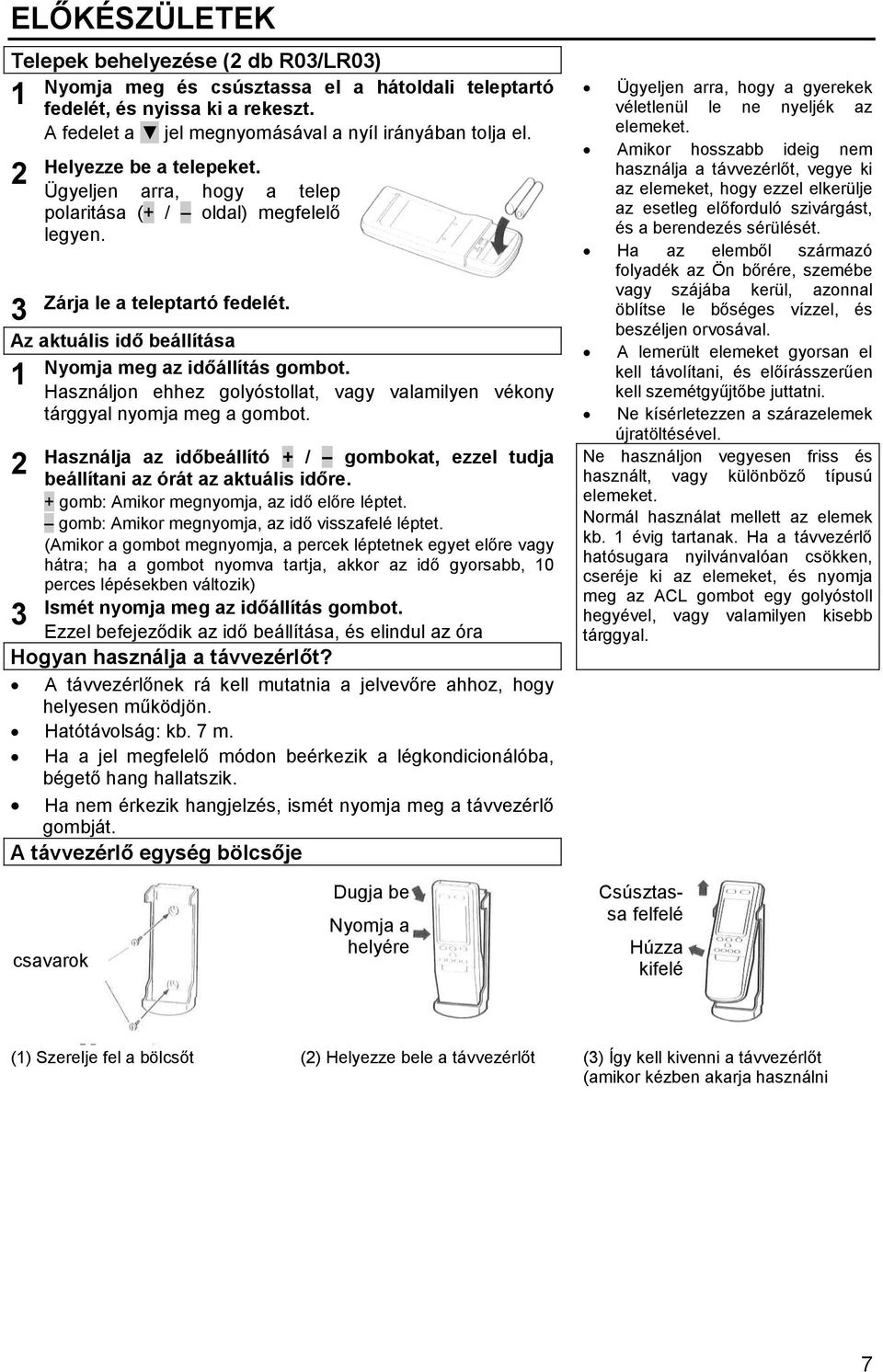

7 ELŐKÉSZÜLETEK Telepek behelyezése (2 db R03/LR03) Nyomja meg és csúsztassa el a hátoldali teleptartó 1 fedelét, és nyissa ki a rekeszt. A fedelet a jel megnyomásával a nyíl irányában tolja el. 2 3 Helyezze be a telepeket. Ügyeljen arra, hogy a telep polaritása (+ / oldal) megfelelő legyen. Zárja le a teleptartó fedelét. Az aktuális idő beállítása Nyomja meg az időállítás gombot. 1 Használjon ehhez golyóstollat, vagy valamilyen vékony tárggyal nyomja meg a gombot. 2 Használja az időbeállító + / gombokat, ezzel tudja beállítani az órát az aktuális időre. + gomb: Amikor megnyomja, az idő előre léptet. gomb: Amikor megnyomja, az idő visszafelé léptet. (Amikor a gombot megnyomja, a percek léptetnek egyet előre vagy hátra; ha a gombot nyomva tartja, akkor az idő gyorsabb, 10 perces lépésekben változik) Ismét nyomja meg az időállítás gombot. 3 Ezzel befejeződik az idő beállítása, és elindul az óra Hogyan használja a távvezérlőt? A távvezérlőnek rá kell mutatnia a jelvevőre ahhoz, hogy helyesen működjön. Hatótávolság: kb. 7 m. Ha a jel megfelelő módon beérkezik a légkondicionálóba, bégető hang hallatszik. Ha nem érkezik hangjelzés, ismét nyomja meg a távvezérlő gombját. A távvezérlő egység bölcsője Ügyeljen arra, hogy a gyerekek véletlenül le ne nyeljék az elemeket. Amikor hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, hogy ezzel elkerülje az esetleg előforduló szivárgást, és a berendezés sérülését. Ha az elemből származó folyadék az Ön bőrére, szemébe vagy szájába kerül, azonnal öblítse le bőséges vízzel, és beszéljen orvosával. A lemerült elemeket gyorsan el kell távolítani, és előírásszerűen kell szemétgyűjtőbe juttatni. Ne kísérletezzen a szárazelemek újratöltésével. Ne használjon vegyesen friss és használt, vagy különböző típusú elemeket. Normál használat mellett az elemek kb. 1 évig tartanak. Ha a távvezérlő hatósugara nyilvánvalóan csökken, cseréje ki az elemeket, és nyomja meg az ACL gombot egy golyóstoll hegyével, vagy valamilyen kisebb tárggyal. csavarok Dugja be Nyomja a helyére Csúsztassa felfelé Húzza kifelé (1) Szerelje fel a bölcsőt (2) Helyezze bele a távvezérlőt (3) Így kell kivenni a távvezérlőt (amikor kézben akarja használni 7

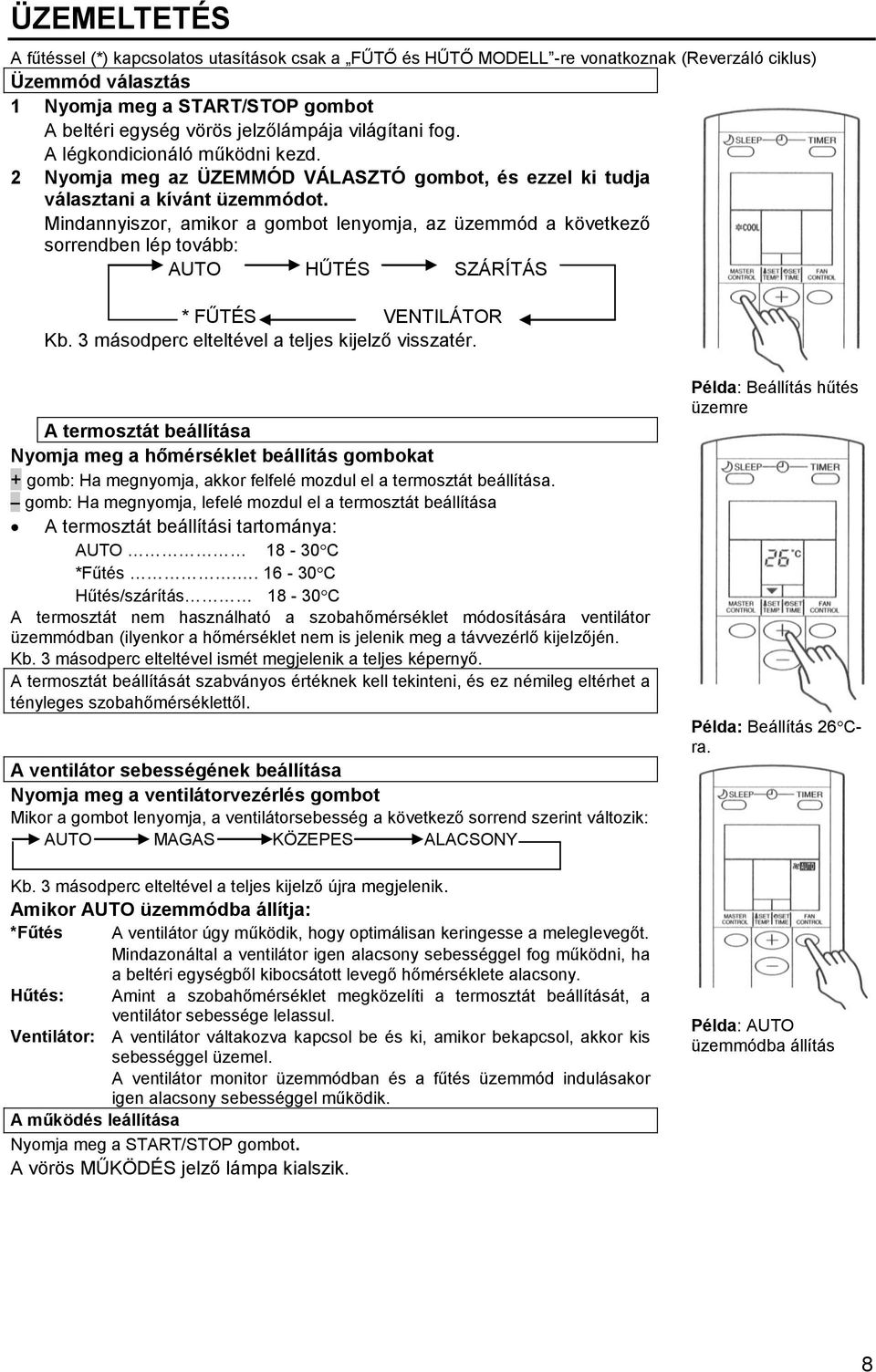

8 ÜZEMELTETÉS A fűtéssel (*) kapcsolatos utasítások csak a FŰTŐ és HŰTŐ MODELL -re vonatkoznak (Reverzáló ciklus) Üzemmód választás 1 Nyomja meg a START/STOP gombot A beltéri egység vörös jelzőlámpája világítani fog. A légkondicionáló működni kezd. 2 Nyomja meg az ÜZEMMÓD VÁLASZTÓ gombot, és ezzel ki tudja választani a kívánt üzemmódot. Mindannyiszor, amikor a gombot lenyomja, az üzemmód a következő sorrendben lép tovább: AUTO HŰTÉS SZÁRÍTÁS * FŰTÉS VENTILÁTOR Kb. 3 másodperc elteltével a teljes kijelző visszatér. A termosztát beállítása Nyomja meg a hőmérséklet beállítás gombokat + gomb: Ha megnyomja, akkor felfelé mozdul el a termosztát beállítása. gomb: Ha megnyomja, lefelé mozdul el a termosztát beállítása A termosztát beállítási tartománya: AUTO 18-30C *Fűtés C Hűtés/szárítás 18-30C A termosztát nem használható a szobahőmérséklet módosítására ventilátor üzemmódban (ilyenkor a hőmérséklet nem is jelenik meg a távvezérlő kijelzőjén. Kb. 3 másodperc elteltével ismét megjelenik a teljes képernyő. A termosztát beállítását szabványos értéknek kell tekinteni, és ez némileg eltérhet a tényleges szobahőmérséklettől. A ventilátor sebességének beállítása Nyomja meg a ventilátorvezérlés gombot Mikor a gombot lenyomja, a ventilátorsebesség a következő sorrend szerint változik: AUTO MAGAS KÖZEPES ALACSONY Kb. 3 másodperc elteltével a teljes kijelző újra megjelenik. Amikor AUTO üzemmódba állítja: *Fűtés A ventilátor úgy működik, hogy optimálisan keringesse a meleglevegőt. Mindazonáltal a ventilátor igen alacsony sebességgel fog működni, ha a beltéri egységből kibocsátott levegő hőmérséklete alacsony. Hűtés: Amint a szobahőmérséklet megközelíti a termosztát beállítását, a ventilátor sebessége lelassul. Ventilátor: A ventilátor váltakozva kapcsol be és ki, amikor bekapcsol, akkor kis sebességgel üzemel. A ventilátor monitor üzemmódban és a fűtés üzemmód indulásakor igen alacsony sebességgel működik. A működés leállítása Nyomja meg a START/STOP gombot. A vörös MŰKÖDÉS jelző lámpa kialszik. Példa: Beállítás hűtés üzemre Példa: Beállítás 26Cra. Példa: AUTO üzemmódba állítás 8

9 ÜZEMELTETÉS (folytatás) A fűtéssel (*) kapcsolatos utasítások csak a FŰTŐ és HŰTŐ MODELL -re vonatkoznak (Reverzáló ciklus) Az egyes üzemmódok működése AUTO: HŰTŐ MODELL Hűtés üzemmód Amikor a szoba hőmérséklete 2C-kal magasabb Szárítás üzemmód a beállított hőmérsékletnél, az üzemmód átkapcsol hűtés és szárítás között. Termosztátos szabályozás Szárítás üzemmódban a ventilátor beállítást alacsony (LOW) állásba kell kapcsolni azért, hogy kíméletes hőhatást gyakoroljon, és eközben esetleg a ventilátor átmenetileg le is állhat. Amennyiben a berendezés által automatikusan Beállított hőmérséklet kiválasztott működési mód nem kielégítő, olvassa el az Üzemmód beállítás (hűtés, szárítás, ventilátor) átkapcsolási utasításai. AUTO (*AUTOMATIKUS ÁTKAPCSOLÁS): HŰTŐ ÉS FŰTŐ MODELL (reverzáló ciklus) Amikor AUTOMATIKUS ÁTKAPCSOLÁS-t (AUTO CHANGEOVER) választ ki, a légkondicionáló a szoba pillanatnyi hőmérsékletének megfelelően választja ki a megfelelő üzemmódot (hűtés vagy fűtés). Amikor az automatikus átkapcsolást először választja ki, a ventilátor kb. 1 percig igen kis sebességgel működik, és eközben a berendezés megméri a helyiség pillanatnyi állapotát, és ennek megfelelően választja ki a helyes üzemmódot. Mikor a légkondicionáló az Ön szobahőmérsékletét a termosztát beállításához közelítette, akkor figyelő (MONITOR) üzemmódba kapcsol. Figyelő üzemmódban a ventilátor kis sebességgel működik. Amennyiben a szoba hőmérséklete jelentősebben megváltozik, a légkondicionáló ismét a megfelelő üzemmódot választja (FŰTÉS, HŰTÉS) azért, hogy a hőmérsékletet a termosztáton beállított értékre állítsa. (A figyelő üzemmód hőmérséklettartománya a termosztát beállításától ±2C-ig terjed). Amennyiben a berendezés által automatikusan kiválasztott üzemmód nem megfelelő, olvassa el az üzemmód átkapcsolás utasításait (FŰTÉS, HŰTÉS, SZÁRÍTÁS, VENTILÁTOR). * Fűtés: * Fűtés üzemmód közben A szoba felmelegítésére használatos. Fűtés üzemmód kiválasztásakor a légkondicionáló ventilátora igen lassan jár, kb. 3-5 percig, melynek elteltével a beállított ventilátorsebességre kapcsol. Ez az idő arra szolgál, hogy lehetővé tegye a beltéri egység felmelegedését, a teljes üzemelést megelőzően Amikor a szoba hőmérséklete igen alacsony, zúzmara alakulhat ki a kültéri egységen, és teljesítménye csökkenhet. A zúzmara eltávolítása érdekében a berendezés időnként leolvasztó ciklust kapcsol be. Az automatikus leolvasztás üzemmódban a működésjelző (vörös színű lámpa) villogni kezd, és a fűtési művelet megszakad. Hűtés: A szoba lehűtésére használatos Szárítás: Óvatos hűtésre használatos, és közben páramentesíti a szobát. Szárítás üzemmódban nem lehet fűteni a szobát. Szárítás üzemmódban a berendezés alacsony sebességgel működik; annak érdekében, hogy módosítsa a szoba páratartalmát, a beltéri egység ventilátora időről időre megáll. Néha a ventilátor is igen lassan forog, miközben a berendezés érzékeli a szoba páratartalmát. A ventilátor sebessége szárítás üzemmód bekapcsolása után manuálisan nem változtatható meg. Ventilátor: Ez használatos arra, hogy keringesse a szoba levegőjét. Állítsa a termosztátot olyan hőmérsékletre, mely a jelenlegi szobahőmérsékletnél magasabb. A fűtés üzemmód nem működik, ha a termosztát alacsonyabbra van állítva, mint a tényleges szobahőmérséklet. Hűtés/szárítás üzemmódban: Állítsa a termosztátot a pillanatnyi szobahőmérsékletnél alacsonyabb értékre. A hűtés és szárítás üzemmód nem fog működni, ha a termosztátot magasabb értékre állítja, mint a tényleges szobahőmérséklet. (Hűtés üzemmódban csak a ventilátor fog működni. Ventilátor üzemmódban: A berendezés nem használható a szoba fűtésére és hűtésére. 9

10 A KÉSLELTETÉS MŰKÖDTETÉSE A késleltetési funkció használata előtt győződjön meg arról, hogy a távvezérlő időbeállítása pontos-e (ld. 7. oldal). Így kell visszavonni a késleltetést A BEkapcsolás vagy KIkapcsolás késleltetése 1 2 Nyomja meg a START/STOP gombot. (Amennyiben a berendezés már üzemel, folytassa a 2. lépéstől.) A beltéri egység MŰKÖDÉS jelzőlámpája (vörös) világítani. Nyomja meg KÉSLELTETÉS gombját, és most ki tudja választani a KI vagy BEkapcsolási késleltetést. A gomb minden egyes lenyomásakor a következő sorrendben kapcsol át a késleltetési funkció: ALAPÁLLÁS KIKAPCSOLÁS BEKAPCSOLÁS PROGRAMOZÁS (KI BE, Ki BE) Használja a KÉSLELTETÉS gombot arra, hogy kiválassza az időzítő alapállását. (TIMER RESET). A légkondicionáló visszatér normál üzembe. A késleltetés beállításának megváltoztatása Hajtsa végre a 2. és 3. lépést. A beltéri egység KÉSLELTETÉS jelzőlámpája (zöld) világítani fog. 3 Használja az IDŐBEÁLLÍTÓ gombokat a kívánt BEvagy KI-kapcsolási időpont beállítására. Használja az IDŐBEÁLLÍTÓ gombokat a kívánt BE- vagy KI-kapcsolási időpont beállítására. Akkor állítsa be az időt, amikor az időjelző villog. (A villogás kb. 5 másodpercig tart). (+ gomb: Ha megnyomja, az idő előre lép egyet. gomb: Ha megnyomja az idő visszafelé lép egyet. Kb. 5 másodperc elteltével ismét megjelenik a teljes kijelző. A PROGRAM késleltetés használata Nyomja meg a START/STOP gombot. (Ha a berendezés már működik, folytassa a 2. lépéstől). A beltéri egység MŰKÖDÉS jelző lámpája (vörös) világít. Állítsa be a kívánt időpontokat a KI és a BE kapcsolás késleltetéséhez. A kívánt üzemmód és az idő beállítását nézze meg a Bekapcsolási és kikapcsolási késleltetés használata című fejezetben. Kb. 3 másodperc múlva a teljes kijelző újra megjelenik. A beltéri egység KÉSLELTETÉS lámpája (zöld) világítani fog. Nyomja meg a PROGRAM késleltetés gombot, és ezzel kiválasztja a program késleltetés működését (vagy KIBE, vagy KI BE fog megjelenni). A kijelző váltakozva OFF timer illetve ON timer feliratot mutat, majd az elsőként bekövetkező művelet időpontját jelzi A PROGRAM késleltetés működésbe lép. (Ha az ON (Bekapcsolás) késleltetésnek kell előbb működésbe lépnie, a berendezés működése itt leáll) Körülbelül öt másodperccel később a teljes kijelző újból megjelenik A légkondicionáló üzemének leállítása a késleltetés működtetése közben Nyomja meg a START/STOP gombot. Az üzemeltetés feltételeinek megváltoztatása Ha meg kívánja változtatni az üzemeltetés feltételeit (üzemmód, ventilátor-sebesség, termosztát beállítás) miután a késleltetést beállította, várjon addig, míg a kijelző teljes egészében meg nem jelenik, utána nyomja meg a megfelelő gombokat, melyekkel meg tudja változtatni a kívánt működési feltételt. A késleltetés visszavonása Használja a TIMER (késleltetés) gombot, és ezzel válassza ki a késleltetés visszaállítását. A légkondicionáló visszatér normál üzembe. A késleltetési beállítások megváltoztatása 1. Hajtsa végre a bekapcsolási késleltetés vagy kikapcsolási késleltetés használata c. fejezetben megadott utasításokat, és válassza ki a kívánt késleltetés beállítást. 2. Nyomja meg a KÉSLELTETÉS gombot, hogy kiválassza az ONOFF vagy OFFON átmenetet. A légkondicionáló üzemének leállítása a késleltetés működtetése közben Nyomja meg a START/STOP gombot. Az üzemeltetés feltételeinek megváltoztatása Ha meg kívánja változtatni az üzemeltetés feltételeit (üzemmód, ventilátor-sebesség, termosztát beállítás) miután a késleltetést beállította, várjon addig, míg a kijelző teljes egészében meg nem jelenik, utána nyomja meg a megfelelő gombokat, melyekkel meg tudja változtatni a kívánt működési feltételt 10

11 KÉSLELTETÉS ÜZEMMÓD (Folytatás) Néhány szó a PROGRAM késleltetésről A PROGRAM késleltetés lehetővé teszi, hogy egyetlen műveletsorrendbe hozzák össze a KIés a BE kapcsolási késleltetést A műveletsorrend egy átmenetet tartalmazhat az időzített kikapcsolásról időzített bekapcsolásra, vagy az időzített bekapcsolásról időzített kikapcsolásra, egy 24 órás időszakon belül. Az első működtetett késleltetési funkció az lesz, amely közelebb van a pillanatnyi időhöz. A működés sorrendjét a távvezérlő kijelzőjén levő nyíl jelzi (OFFON vagy OFFON). Egy példa a program késleltetésre az, amikor a légkondicionálót automatikusan leállíttatjuk (kikapcsolás-időzítés) azt követően, hogy elaludtunk, majd felkelés előtt automatikusan indíttatjuk (automatikus késleltetés). Néhány szó a bekapcsolás késleltetéséről A késleltetési funkciót úgy terveztük meg, hogy a beállított időpontra szobájának komfort hőmérsékletet biztosítson; ennek eredményeként a berendezés automatikusan működésbe lép a beállított időpontot megelőzően azért, hogy a szoba hőmérséklete a megkívánt legyen, amikor elérkezik a késleltetőn beállított idő. ( Jó reggelt késleltetés). Minél melegebb a nyár, vagy minél hidegebb a tél, annál korábban kezdődik a működés. * Fűtés üzemmódban: perccel a beállított időpont előtt Hűtés/szárítás üzemben: perccel a beállított időpont előtt Ventilátor üzemben: A beállított időpontban ELALVÁSI KÉSLELTETÉS MŰKÖDÉSE Az egyéb funkcióktól eltérően az elalvási (SLEEP) késleltetés használatos azon időszak hosszának beállítására, amelynek elteltével a légkondicionáló működésének le kell állnia. Az elalvási késleltetés használata Akár üzemel, akár le van állítva a légkondicionáló, nyomja meg a SLEEP (alvás) gombot. A beltéri egységnek mind a MŰKÖDÉS jelzőlámpája (vörös), mind a KÉSLELTETÉS jelzőlámpája (zöld) világítani fog. A késleltetés beállításainak megváltoztatása Még egyszer nyomja meg a SLEEP (alvás) gombot, majd állítsa be az időt az időbeállító gombokkal. Olyankor állítsa az időt, amikor a késleltetés üzemmód kijelzője villog (a villogás kb. 5 másodpercig tart). + gomb: Ennek megnyomásával előre léptetheti az időt gomb: Ennek megnyomásával visszafelé léptetheti az időt. Körülbelül 5 másodperc elteltével a teljes kijelző újra megjelenik. A késleltetés visszavonása A TIMER (késleltetés) gombbal válassza ki az alaphelyzetbe állítást (TIMER RESET) A légkondicionáló normál üzembe tér vissza. A légkondicionáló leállítása késleltetési művelet közbe Nyomja meg a START/STOP gombot 11

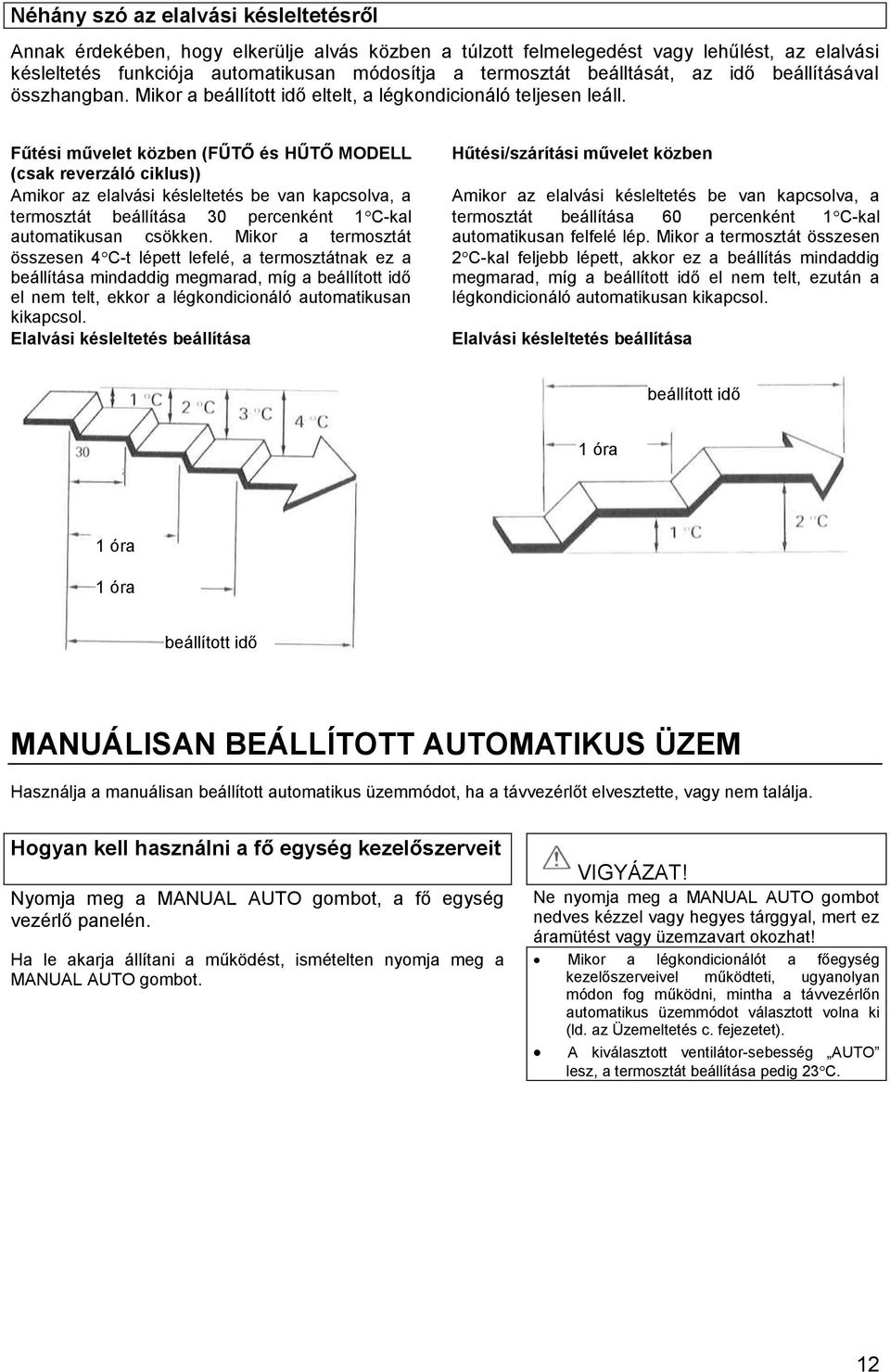

12 Néhány szó az elalvási késleltetésről Annak érdekében, hogy elkerülje alvás közben a túlzott felmelegedést vagy lehűlést, az elalvási késleltetés funkciója automatikusan módosítja a termosztát beálltását, az idő beállításával összhangban. Mikor a beállított idő eltelt, a légkondicionáló teljesen leáll. Fűtési művelet közben (FŰTŐ és HŰTŐ MODELL (csak reverzáló ciklus)) Amikor az elalvási késleltetés be van kapcsolva, a termosztát beállítása 30 percenként 1C-kal automatikusan csökken. Mikor a termosztát összesen 4C-t lépett lefelé, a termosztátnak ez a beállítása mindaddig megmarad, míg a beállított idő el nem telt, ekkor a légkondicionáló automatikusan kikapcsol. Elalvási késleltetés beállítása Hűtési/szárítási művelet közben Amikor az elalvási késleltetés be van kapcsolva, a termosztát beállítása 60 percenként 1C-kal automatikusan felfelé lép. Mikor a termosztát összesen 2C-kal feljebb lépett, akkor ez a beállítás mindaddig megmarad, míg a beállított idő el nem telt, ezután a légkondicionáló automatikusan kikapcsol. Elalvási késleltetés beállítása beállított idő 1 óra 1 óra 1 óra 30 perc beállított idő MANUÁLISAN BEÁLLÍTOTT AUTOMATIKUS ÜZEM Használja a manuálisan beállított automatikus üzemmódot, ha a távvezérlőt elvesztette, vagy nem találja. Hogyan kell használni a fő egység kezelőszerveit Nyomja meg a MANUAL AUTO gombot, a fő egység vezérlő panelén. Ha le akarja állítani a működést, ismételten nyomja meg a MANUAL AUTO gombot. VIGYÁZAT! Ne nyomja meg a MANUAL AUTO gombot nedves kézzel vagy hegyes tárggyal, mert ez áramütést vagy üzemzavart okozhat! Mikor a légkondicionálót a főegység kezelőszerveivel működteti, ugyanolyan módon fog működni, mintha a távvezérlőn automatikus üzemmódot választott volna ki (ld. az Üzemeltetés c. fejezetet). A kiválasztott ventilátor-sebesség AUTO lesz, a termosztát beállítása pedig 23C. 12

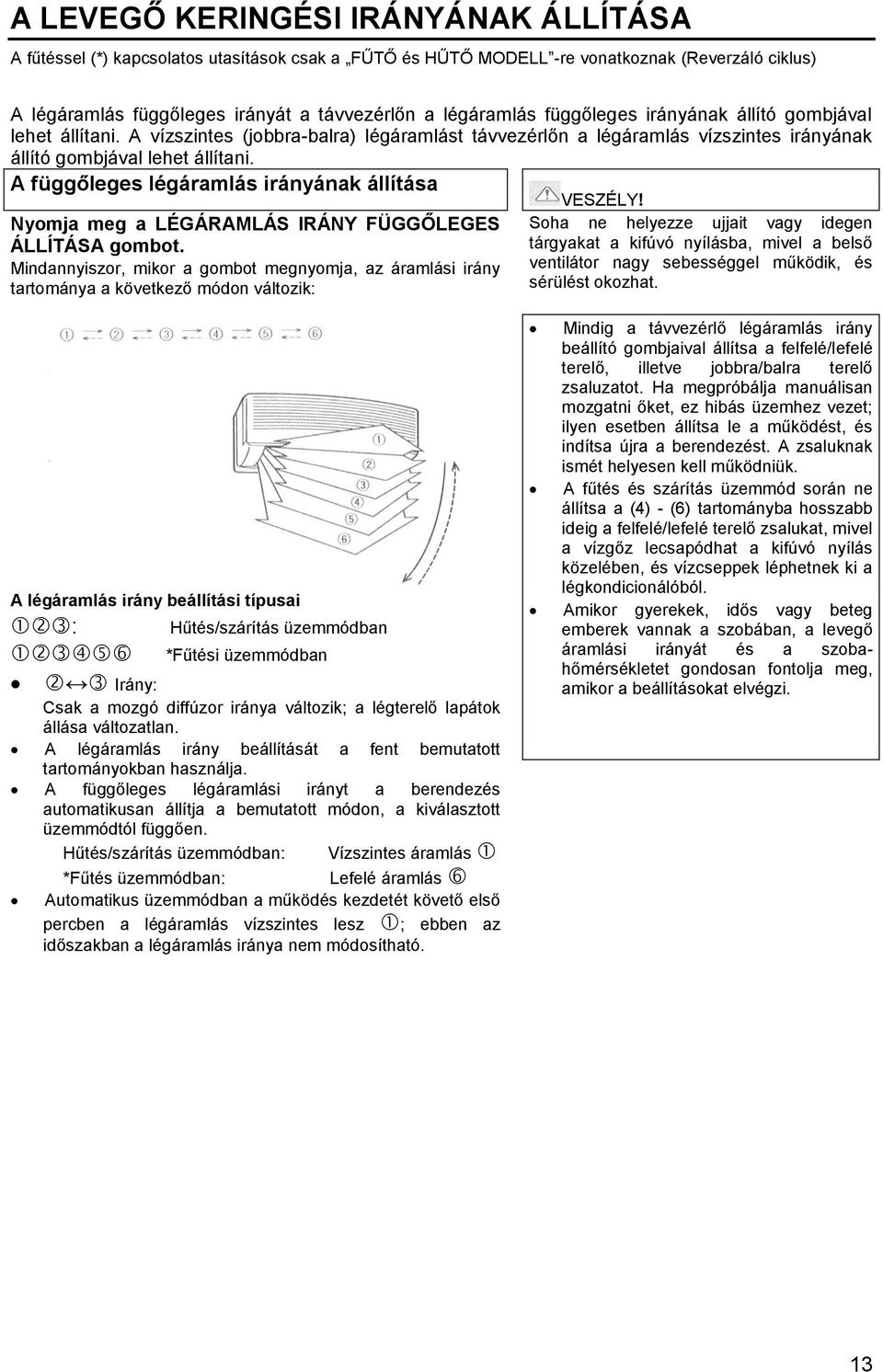

13 A LEVEGŐ KERINGÉSI IRÁNYÁNAK ÁLLÍTÁSA A fűtéssel (*) kapcsolatos utasítások csak a FŰTŐ és HŰTŐ MODELL -re vonatkoznak (Reverzáló ciklus) A légáramlás függőleges irányát a távvezérlőn a légáramlás függőleges irányának állító gombjával lehet állítani. A vízszintes (jobbra-balra) légáramlást távvezérlőn a légáramlás vízszintes irányának állító gombjával lehet állítani. A függőleges légáramlás irányának állítása Nyomja meg a LÉGÁRAMLÁS IRÁNY FÜGGŐLEGES ÁLLÍTÁSA gombot. Mindannyiszor, mikor a gombot megnyomja, az áramlási irány tartománya a következő módon változik: VESZÉLY! Soha ne helyezze ujjait vagy idegen tárgyakat a kifúvó nyílásba, mivel a belső ventilátor nagy sebességgel működik, és sérülést okozhat. A légáramlás irány beállítási típusai : Hűtés/szárítás üzemmódban *Fűtési üzemmódban Irány: Csak a mozgó diffúzor iránya változik; a légterelő lapátok állása változatlan. A légáramlás irány beállítását a fent bemutatott tartományokban használja. A függőleges légáramlási irányt a berendezés automatikusan állítja a bemutatott módon, a kiválasztott üzemmódtól függően. Hűtés/szárítás üzemmódban: Vízszintes áramlás *Fűtés üzemmódban: Lefelé áramlás Automatikus üzemmódban a működés kezdetét követő első percben a légáramlás vízszintes lesz ; ebben az időszakban a légáramlás iránya nem módosítható. Mindig a távvezérlő légáramlás irány beállító gombjaival állítsa a felfelé/lefelé terelő, illetve jobbra/balra terelő zsaluzatot. Ha megpróbálja manuálisan mozgatni őket, ez hibás üzemhez vezet; ilyen esetben állítsa le a működést, és indítsa újra a berendezést. A zsaluknak ismét helyesen kell működniük. A fűtés és szárítás üzemmód során ne állítsa a (4) - (6) tartományba hosszabb ideig a felfelé/lefelé terelő zsalukat, mivel a vízgőz lecsapódhat a kifúvó nyílás közelében, és vízcseppek léphetnek ki a légkondicionálóból. Amikor gyerekek, idős vagy beteg emberek vannak a szobában, a levegő áramlási irányát és a szobahőmérsékletet gondosan fontolja meg, amikor a beállításokat elvégzi. 13

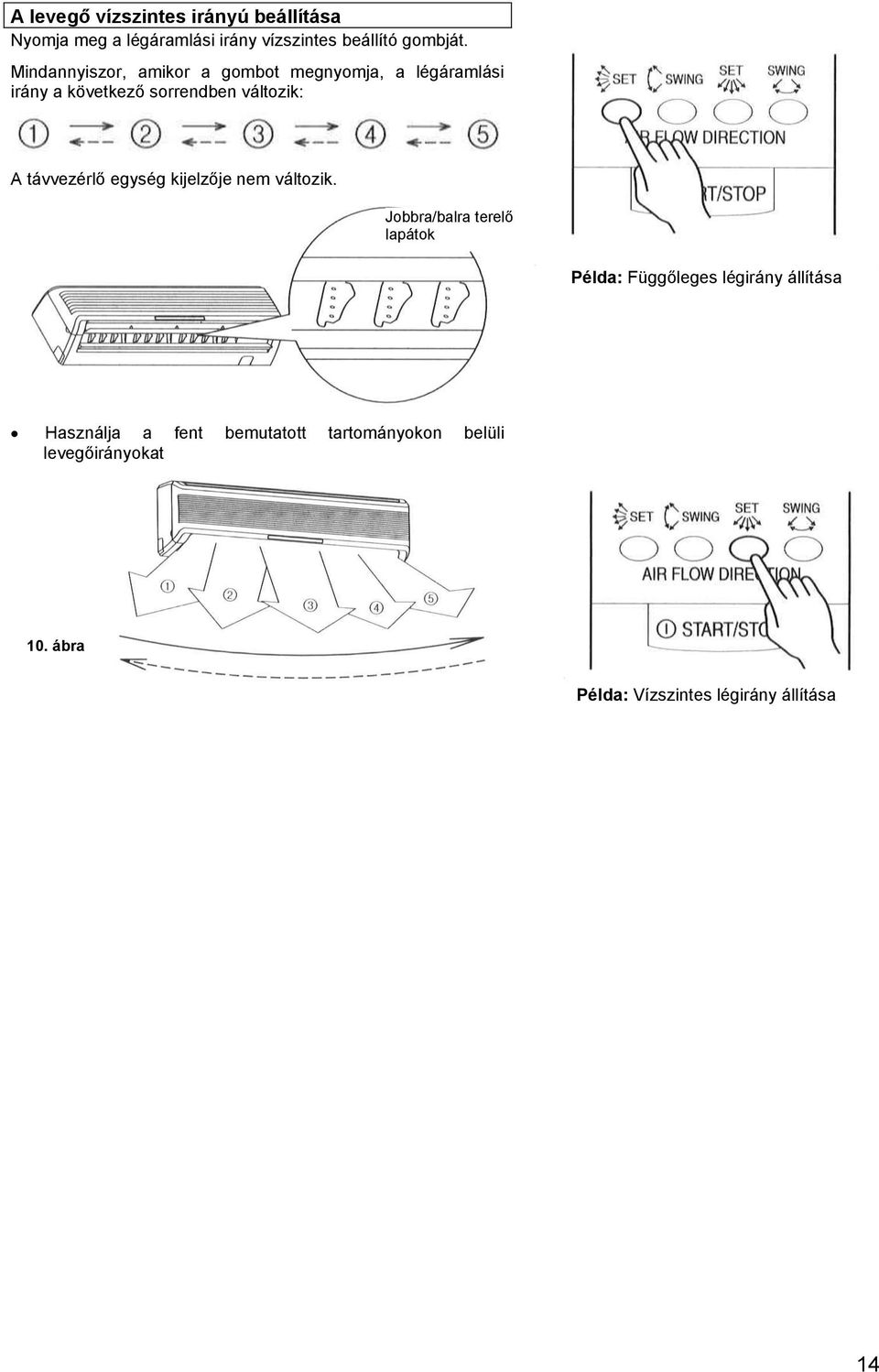

14 A levegő vízszintes irányú beállítása Nyomja meg a légáramlási irány vízszintes beállító gombját. Mindannyiszor, amikor a gombot megnyomja, a légáramlási irány a következő sorrendben változik: A távvezérlő egység kijelzője nem változik. Jobbra/balra terelő lapátok Példa: Függőleges légirány állítása Használja a fent bemutatott tartományokon belüli levegőirányokat 10. ábra Példa: Vízszintes légirány állítása 14

15 LEGYEZŐ ÜZEMMÓD Kapcsolja be a légkondicionálót, mielőtt ezt a műveletet végrehajtja. A függőleges LEGYEZŐ üzemmód beállítása Nyomja meg a légáramlási irány FÜGGŐLEGES LEGYEZÉS gombját. A LEGYEZÉS JELZŐ LÁMPA (függőleges legyezés) világítani kezd. Ebben azt üzemmódban a FEL/LE mozduló légterelő lapátok automatikusan legyezni kezdenek, hogy a levegő áramlását lefelé és felfelé is eltérítsék. A függőleges légáramlás legyező üzemmódjának leállítása Nyomja meg ismét a légáramlási irány FÜGGŐLEGES LEGYEZÉS gombját. A LEGYEZÉS (függőleges legyezés) lámpája kialszik. A légáramlási irány visszatér a legyezés előtti beállításra. Néhány szó a LEGYEZŐ üzemmódról A legyezés tartománya a pillanatnyilag beállított légáramlási irányt veszi alapul. Beállított A legyezés tartománya légáramlási irány -től -ig -től -ig -től -ig -től -ig -től -ig -től -ig (az összes) Amennyiben a legyezés tartománya nem felel meg a kívánalomnak, a távvezérlő LÉGÁRAMLÁSI IRÁNY függőleges beállító gombjával lehet megváltoztatni a legyezés tartományát. A legyezés ideiglenesen leállhat, mikor a légkondicionáló ventilátora nem működik, vagy csak igen alacsony sebességgel. Hűtés/szárítás üzemmódban, ne állítsa be a levegő felfelé/lefelé terelő lapátjait hosszú ideig a -től - ig terjedő tartományba, mivel vízgőz csapódhat le a kimenő nyílás közelében, és víz csöpöghet ki a légkondicionálóból. Légáramlási tartomány (ld. a 9. ábrát) A vízszintes LEGYEZŐ üzemmód beállítása Nyomja meg a légáramlási irány VÍZSZINTES LEGYEZÉS gombját. A LEGYEZÉS JELZŐ LÁMPA (Vízszintes legyezés) világítani kezd. Ebben azt üzemmódban a JOBBRA/BALRA mozduló légterelő lapátok automatikusan legyezni kezdenek, hogy a levegő áramlását lefelé és felfelé is eltérítsék. A vízszintes légáramlás legyező üzemmódjának leállítása Nyomja meg ismét a légáramlási irány VÍZSZINTES LEGYEZÉS gombját. A LEGYEZÉS (vízszintes legyezés) lámpája kialszik. A légáramlási irány visszatér a legyezés előtti beállításra. Néhány szó a LEGYEZŐ üzemmódról A legyezés tartománya a pillanatnyilag beállított légáramlási irányt veszi alapul. Beállított A legyezés tartománya légáramlási irány -től -ig (az összes) -től -ig -től -ig -től -ig -től -ig (az összes) Légáramlási tartomány (ld. a 10. ábrát) Amennyiben a legyezés tartománya nem felel meg a kívánalomnak, a távvezérlő LÉGÁRAMLÁSI IRÁNY vízszintes beállító gombjával lehet megváltoztatni a legyezés tartományát. A legyezés ideiglenesen leállhat, mikor a légkondicionáló ventilátora nem működik, vagy csak igen alacsony sebességgel. 15

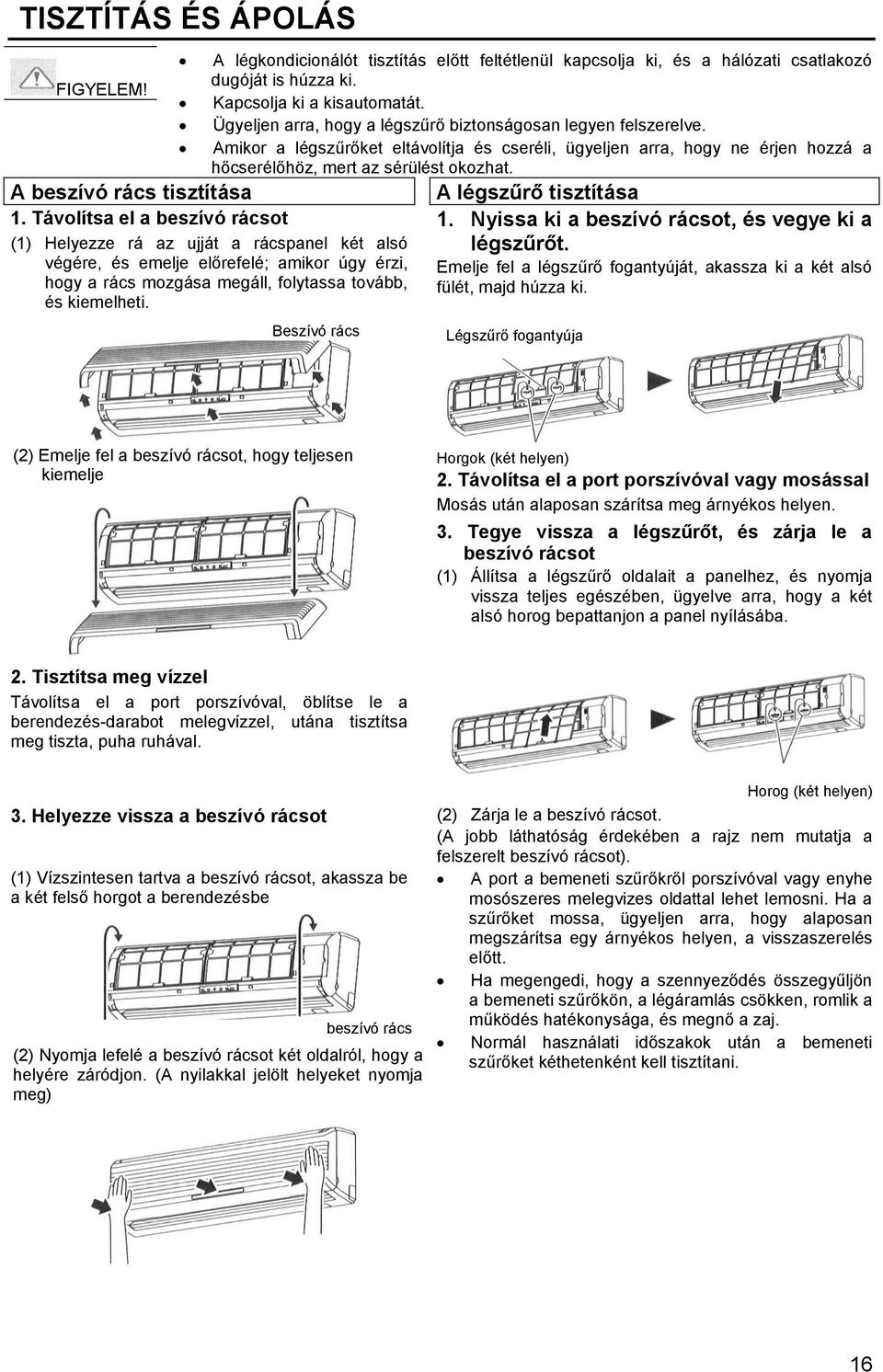

16 TISZTÍTÁS ÉS ÁPOLÁS FIGYELEM! A légkondicionálót tisztítás előtt feltétlenül kapcsolja ki, és a hálózati csatlakozó dugóját is húzza ki. Kapcsolja ki a kisautomatát. Ügyeljen arra, hogy a légszűrő biztonságosan legyen felszerelve. Amikor a légszűrőket eltávolítja és cseréli, ügyeljen arra, hogy ne érjen hozzá a hőcserélőhöz, mert az sérülést okozhat. A beszívó rács tisztítása A légszűrő tisztítása 1. Távolítsa el a beszívó rácsot 1. Nyissa ki a beszívó rácsot, és vegye ki a (1) Helyezze rá az ujját a rácspanel két alsó végére, és emelje előrefelé; amikor úgy érzi, hogy a rács mozgása megáll, folytassa tovább, és kiemelheti. Beszívó rács légszűrőt. Emelje fel a légszűrő fogantyúját, akassza ki a két alsó fülét, majd húzza ki. Légszűrő fogantyúja (2) Emelje fel a beszívó rácsot, hogy teljesen kiemelje Horgok (két helyen) 2. Távolítsa el a port porszívóval vagy mosással Mosás után alaposan szárítsa meg árnyékos helyen. 3. Tegye vissza a légszűrőt, és zárja le a beszívó rácsot (1) Állítsa a légszűrő oldalait a panelhez, és nyomja vissza teljes egészében, ügyelve arra, hogy a két alsó horog bepattanjon a panel nyílásába. 2. Tisztítsa meg vízzel Távolítsa el a port porszívóval, öblítse le a berendezés-darabot melegvízzel, utána tisztítsa meg tiszta, puha ruhával. Horog (két helyen) 3. Helyezze vissza a beszívó rácsot (2) Zárja le a beszívó rácsot. (A jobb láthatóság érdekében a rajz nem mutatja a felszerelt beszívó rácsot). (1) Vízszintesen tartva a beszívó rácsot, akassza be A port a bemeneti szűrőkről porszívóval vagy enyhe a két felső horgot a berendezésbe mosószeres melegvizes oldattal lehet lemosni. Ha a szűrőket mossa, ügyeljen arra, hogy alaposan megszárítsa egy árnyékos helyen, a visszaszerelés előtt. Ha megengedi, hogy a szennyeződés összegyűljön a bemeneti szűrőkön, a légáramlás csökken, romlik a működés hatékonysága, és megnő a zaj. beszívó rács (2) Nyomja lefelé a beszívó rácsot két oldalról, hogy a helyére záródjon. (A nyilakkal jelölt helyeket nyomja meg) Normál használati időszakok után a bemeneti szűrőket kéthetenként kell tisztítani. 16

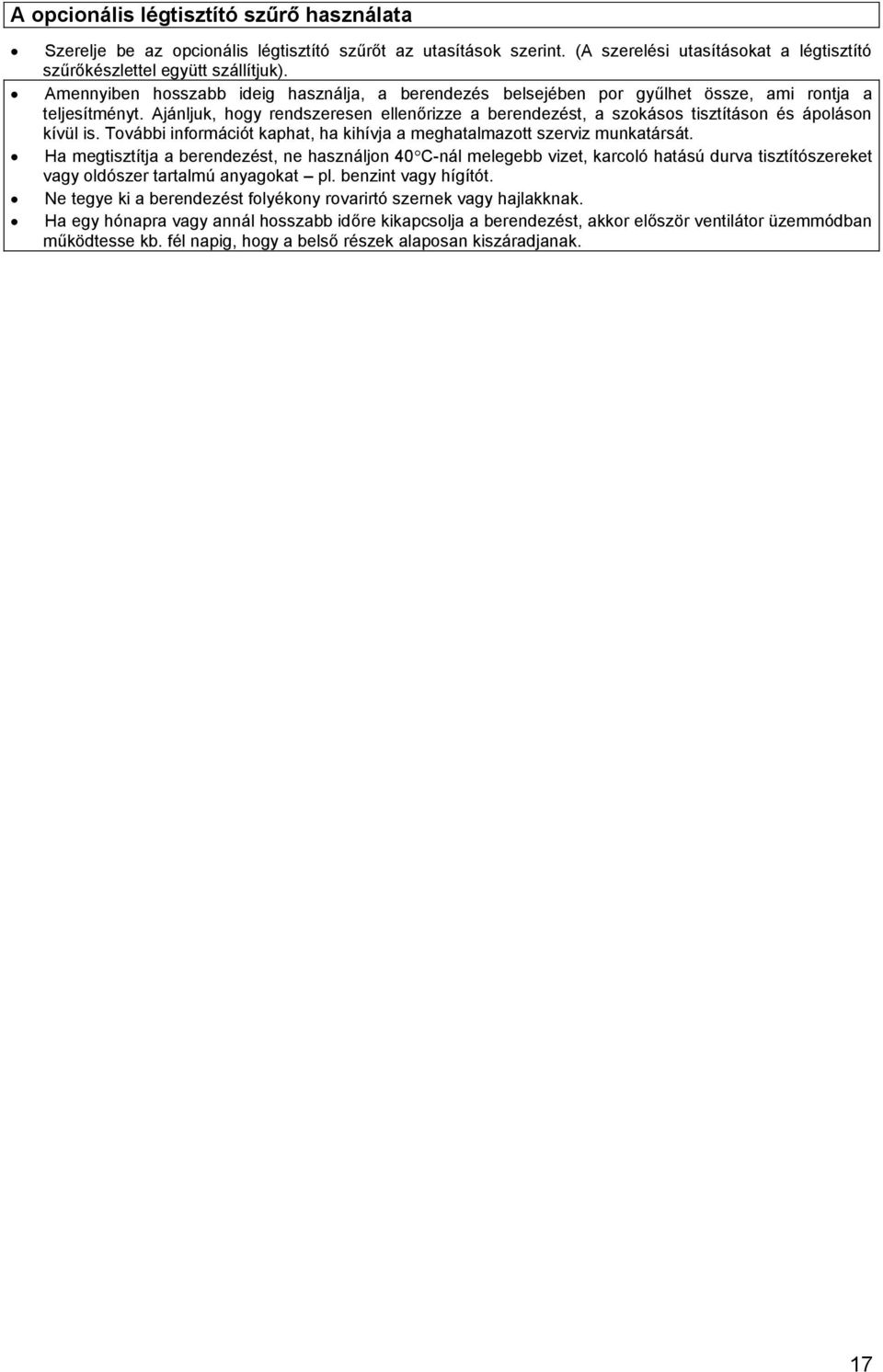

17 A opcionális légtisztító szűrő használata Szerelje be az opcionális légtisztító szűrőt az utasítások szerint. (A szerelési utasításokat a légtisztító szűrőkészlettel együtt szállítjuk). Amennyiben hosszabb ideig használja, a berendezés belsejében por gyűlhet össze, ami rontja a teljesítményt. Ajánljuk, hogy rendszeresen ellenőrizze a berendezést, a szokásos tisztításon és ápoláson kívül is. További információt kaphat, ha kihívja a meghatalmazott szerviz munkatársát. Ha megtisztítja a berendezést, ne használjon 40C-nál melegebb vizet, karcoló hatású durva tisztítószereket vagy oldószer tartalmú anyagokat pl. benzint vagy hígítót. Ne tegye ki a berendezést folyékony rovarirtó szernek vagy hajlakknak. Ha egy hónapra vagy annál hosszabb időre kikapcsolja a berendezést, akkor először ventilátor üzemmódban működtesse kb. fél napig, hogy a belső részek alaposan kiszáradjanak. 17

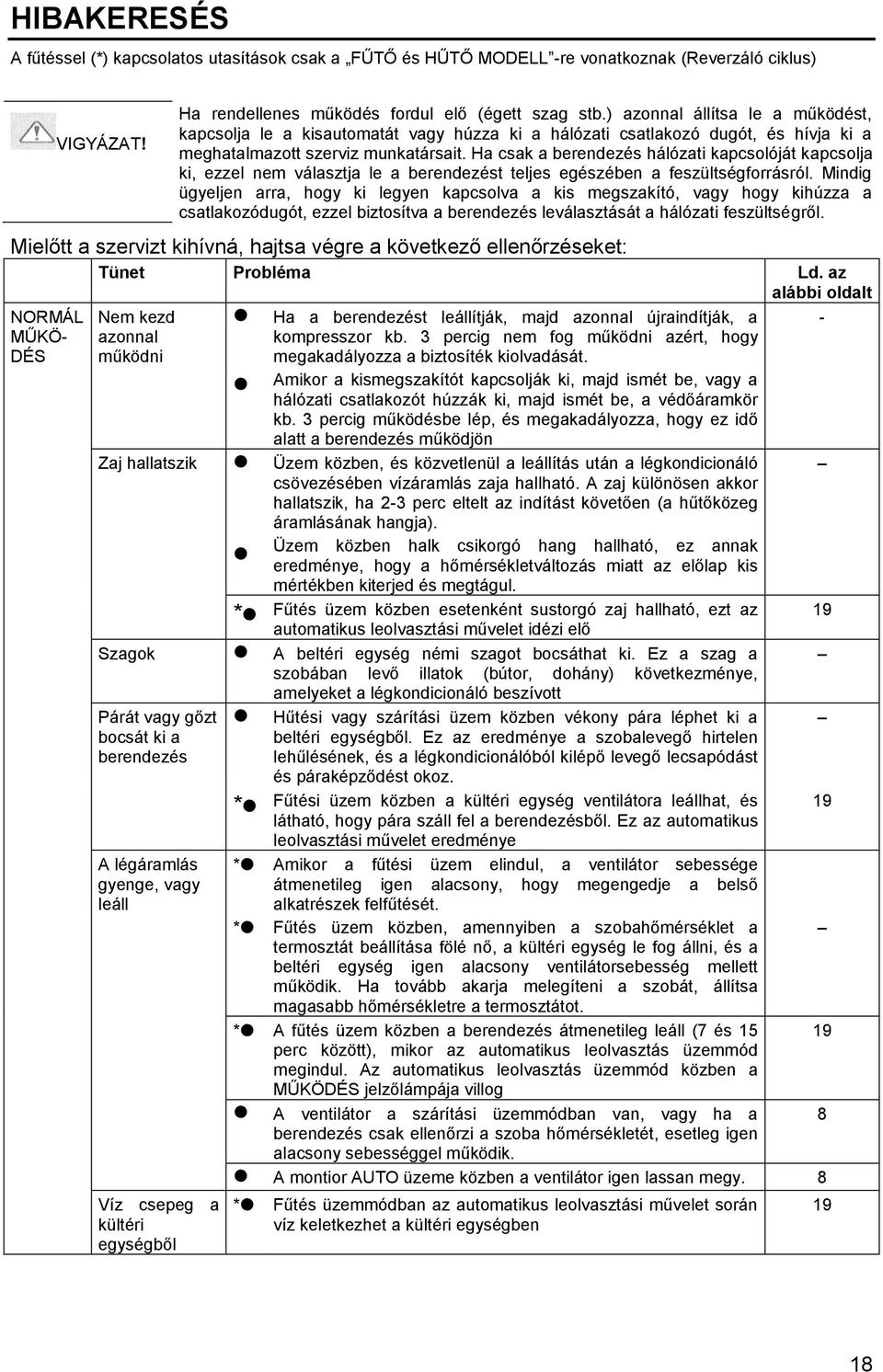

18 HIBAKERESÉS A fűtéssel (*) kapcsolatos utasítások csak a FŰTŐ és HŰTŐ MODELL -re vonatkoznak (Reverzáló ciklus) VIGYÁZAT! Ha rendellenes működés fordul elő (égett szag stb.) azonnal állítsa le a működést, kapcsolja le a kisautomatát vagy húzza ki a hálózati csatlakozó dugót, és hívja ki a meghatalmazott szerviz munkatársait. Ha csak a berendezés hálózati kapcsolóját kapcsolja ki, ezzel nem választja le a berendezést teljes egészében a feszültségforrásról. Mindig ügyeljen arra, hogy ki legyen kapcsolva a kis megszakító, vagy hogy kihúzza a csatlakozódugót, ezzel biztosítva a berendezés leválasztását a hálózati feszültségről. Mielőtt a szervizt kihívná, hajtsa végre a következő ellenőrzéseket: Tünet Probléma Ld. az NORMÁL MŰKÖ- DÉS Nem kezd azonnal működni Zaj hallatszik Ha a berendezést leállítják, majd azonnal újraindítják, a kompresszor kb. 3 percig nem fog működni azért, hogy megakadályozza a biztosíték kiolvadását. Amikor a kismegszakítót kapcsolják ki, majd ismét be, vagy a hálózati csatlakozót húzzák ki, majd ismét be, a védőáramkör kb. 3 percig működésbe lép, és megakadályozza, hogy ez idő alatt a berendezés működjön Üzem közben, és közvetlenül a leállítás után a légkondicionáló csövezésében vízáramlás zaja hallható. A zaj különösen akkor hallatszik, ha 2-3 perc eltelt az indítást követően (a hűtőközeg áramlásának hangja). Üzem közben halk csikorgó hang hallható, ez annak eredménye, hogy a hőmérsékletváltozás miatt az előlap kis mértékben kiterjed és megtágul. * Fűtés üzem közben esetenként sustorgó zaj hallható, ezt az automatikus leolvasztási művelet idézi elő Szagok A beltéri egység némi szagot bocsáthat ki. Ez a szag a szobában levő illatok (bútor, dohány) következménye, amelyeket a légkondicionáló beszívott Párát vagy gőzt bocsát ki a berendezés A légáramlás gyenge, vagy leáll Víz csepeg a kültéri egységből alábbi oldalt - Hűtési vagy szárítási üzem közben vékony pára léphet ki a beltéri egységből. Ez az eredménye a szobalevegő hirtelen lehűlésének, és a légkondicionálóból kilépő levegő lecsapódást és páraképződést okoz. * Fűtési üzem közben a kültéri egység ventilátora leállhat, és 19 látható, hogy pára száll fel a berendezésből. Ez az automatikus leolvasztási művelet eredménye * Amikor a fűtési üzem elindul, a ventilátor sebessége átmenetileg igen alacsony, hogy megengedje a belső alkatrészek felfűtését. * Fűtés üzem közben, amennyiben a szobahőmérséklet a termosztát beállítása fölé nő, a kültéri egység le fog állni, és a beltéri egység igen alacsony ventilátorsebesség mellett működik. Ha tovább akarja melegíteni a szobát, állítsa magasabb hőmérsékletre a termosztátot. * A fűtés üzem közben a berendezés átmenetileg leáll (7 és perc között), mikor az automatikus leolvasztás üzemmód megindul. Az automatikus leolvasztás üzemmód közben a MŰKÖDÉS jelzőlámpája villog A ventilátor a szárítási üzemmódban van, vagy ha a 8 berendezés csak ellenőrzi a szoba hőmérsékletét, esetleg igen alacsony sebességgel működik. A montior AUTO üzeme közben a ventilátor igen lassan megy. 8 * Fűtés üzemmódban az automatikus leolvasztási művelet során víz keletkezhet a kültéri egységben

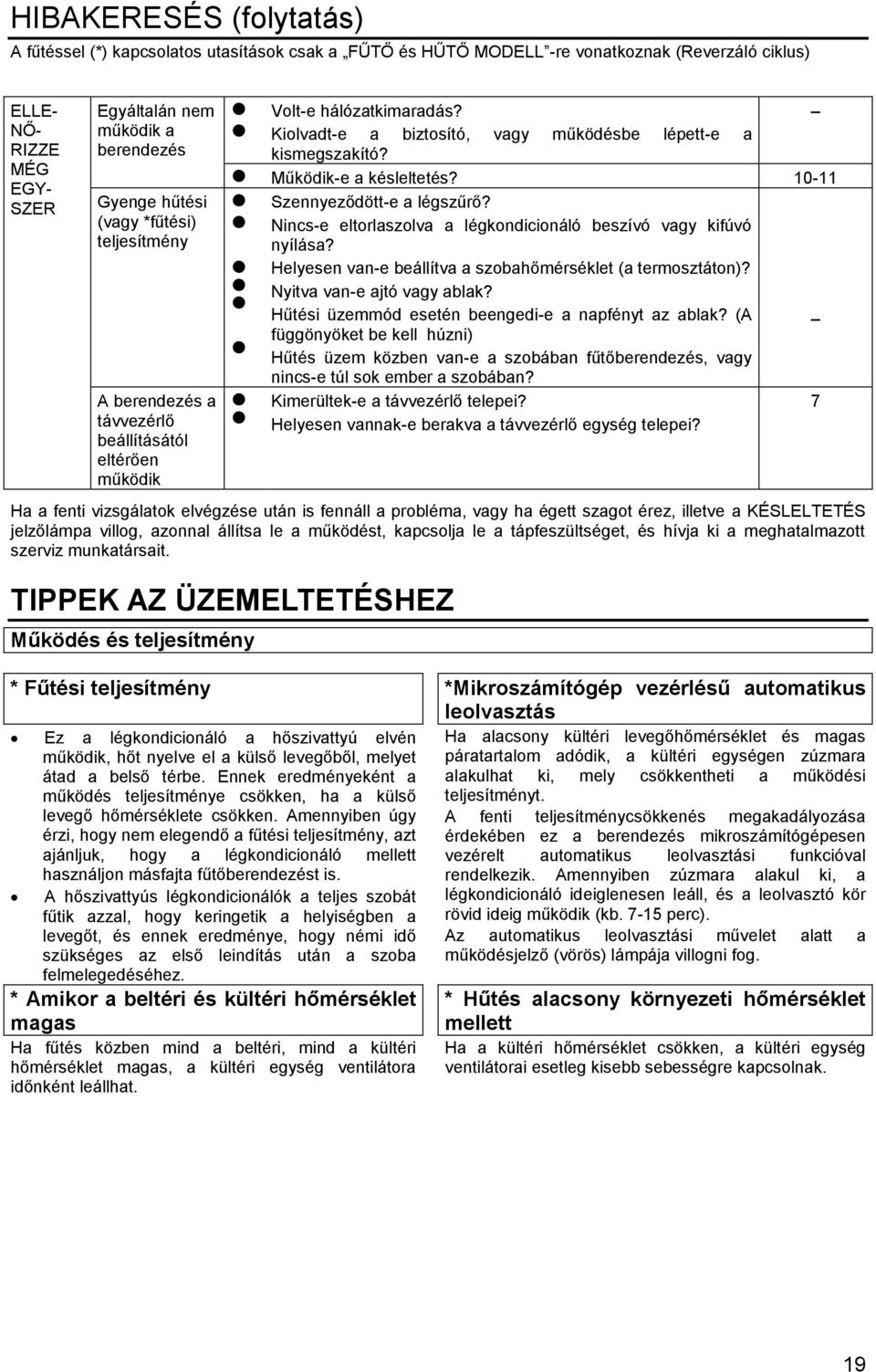

19 HIBAKERESÉS (folytatás) A fűtéssel (*) kapcsolatos utasítások csak a FŰTŐ és HŰTŐ MODELL -re vonatkoznak (Reverzáló ciklus) ELLE- NŐ- RIZZE MÉG EGY- SZER Egyáltalán nem működik a berendezés Gyenge hűtési (vagy *fűtési) teljesítmény A berendezés a távvezérlő beállításától eltérően működik Volt-e hálózatkimaradás? Kiolvadt-e a biztosító, vagy működésbe lépett-e a kismegszakító? Működik-e a késleltetés? Szennyeződött-e a légszűrő? Nincs-e eltorlaszolva a légkondicionáló beszívó vagy kifúvó nyílása? Helyesen van-e beállítva a szobahőmérséklet (a termosztáton)? Nyitva van-e ajtó vagy ablak? Hűtési üzemmód esetén beengedi-e a napfényt az ablak? (A függönyöket be kell húzni) Hűtés üzem közben van-e a szobában fűtőberendezés, vagy nincs-e túl sok ember a szobában? Kimerültek-e a távvezérlő telepei? Helyesen vannak-e berakva a távvezérlő egység telepei? Ha a fenti vizsgálatok elvégzése után is fennáll a probléma, vagy ha égett szagot érez, illetve a KÉSLELTETÉS jelzőlámpa villog, azonnal állítsa le a működést, kapcsolja le a tápfeszültséget, és hívja ki a meghatalmazott szerviz munkatársait. TIPPEK AZ ÜZEMELTETÉSHEZ Működés és teljesítmény * Fűtési teljesítmény *Mikroszámítógép vezérlésű automatikus leolvasztás Ez a légkondicionáló a hőszivattyú elvén működik, hőt nyelve el a külső levegőből, melyet átad a belső térbe. Ennek eredményeként a működés teljesítménye csökken, ha a külső levegő hőmérséklete csökken. Amennyiben úgy érzi, hogy nem elegendő a fűtési teljesítmény, azt ajánljuk, hogy a légkondicionáló mellett használjon másfajta fűtőberendezést is. A hőszivattyús légkondicionálók a teljes szobát fűtik azzal, hogy keringetik a helyiségben a levegőt, és ennek eredménye, hogy némi idő szükséges az első leindítás után a szoba felmelegedéséhez. * Amikor a beltéri és kültéri hőmérséklet magas Ha fűtés közben mind a beltéri, mind a kültéri hőmérséklet magas, a kültéri egység ventilátora időnként leállhat. Ha alacsony kültéri levegőhőmérséklet és magas páratartalom adódik, a kültéri egységen zúzmara alakulhat ki, mely csökkentheti a működési teljesítményt. A fenti teljesítménycsökkenés megakadályozása érdekében ez a berendezés mikroszámítógépesen vezérelt automatikus leolvasztási funkcióval rendelkezik. Amennyiben zúzmara alakul ki, a légkondicionáló ideiglenesen leáll, és a leolvasztó kör rövid ideig működik (kb perc). Az automatikus leolvasztási művelet alatt a működésjelző (vörös) lámpája villogni fog. * Hűtés alacsony környezeti hőmérséklet mellett Ha a kültéri hőmérséklet csökken, a kültéri egység ventilátorai esetleg kisebb sebességre kapcsolnak. 7 19

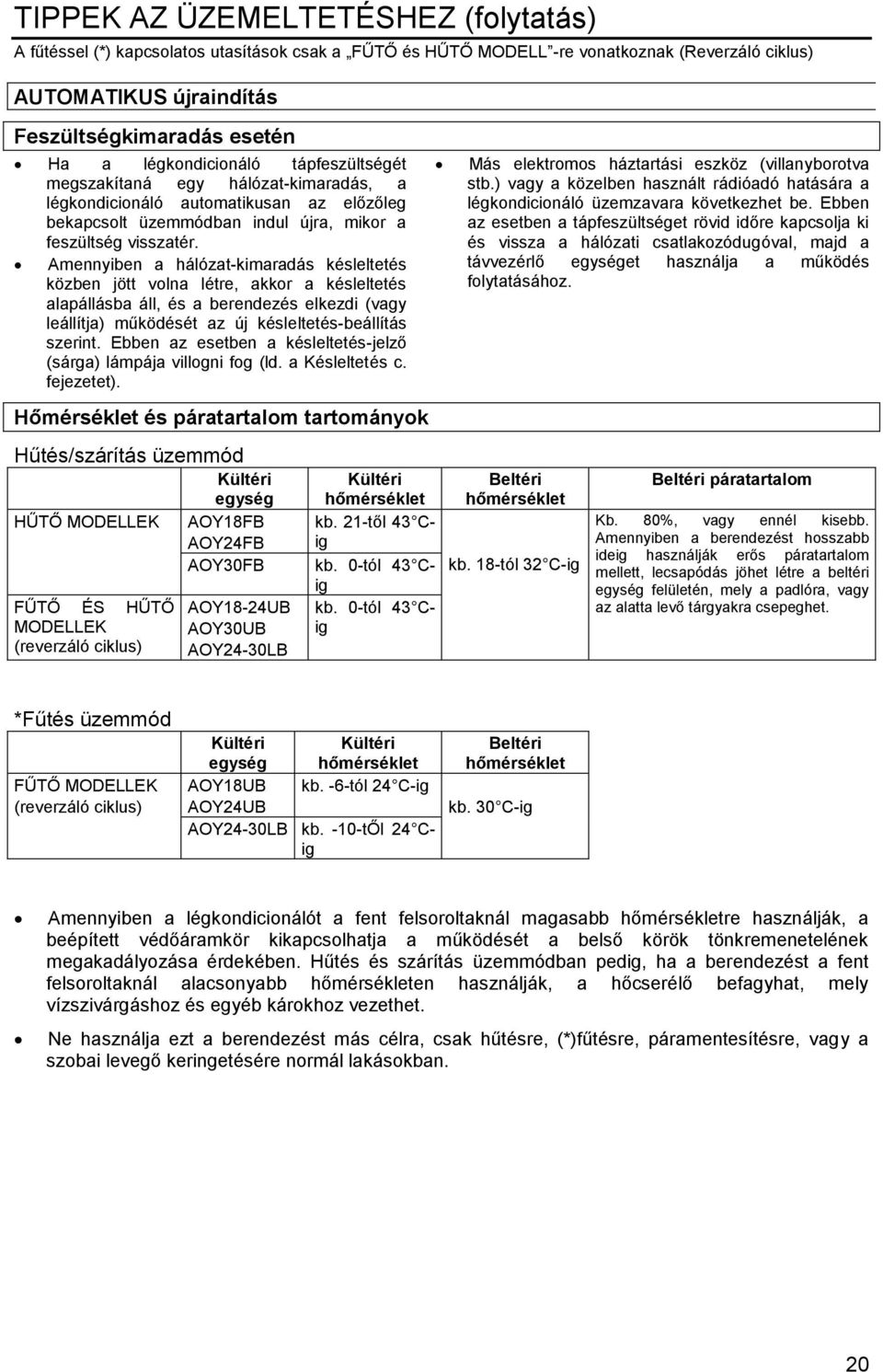

20 TIPPEK AZ ÜZEMELTETÉSHEZ (folytatás) A fűtéssel (*) kapcsolatos utasítások csak a FŰTŐ és HŰTŐ MODELL -re vonatkoznak (Reverzáló ciklus) AUTOMATIKUS újraindítás Feszültségkimaradás esetén Ha a légkondicionáló tápfeszültségét megszakítaná egy hálózat-kimaradás, a légkondicionáló automatikusan az előzőleg bekapcsolt üzemmódban indul újra, mikor a feszültség visszatér. Amennyiben a hálózat-kimaradás késleltetés közben jött volna létre, akkor a késleltetés alapállásba áll, és a berendezés elkezdi (vagy leállítja) működését az új késleltetés-beállítás szerint. Ebben az esetben a késleltetés-jelző (sárga) lámpája villogni fog (ld. a Késleltetés c. fejezetet). Hőmérséklet és páratartalom tartományok Hűtés/szárítás üzemmód Kültéri HŰTŐ MODELLEK FŰTŐ ÉS HŰTŐ MODELLEK (reverzáló ciklus) egység AOY18FB AOY24FB AOY30FB AOY18-24UB AOY30UB AOY24-30LB Kültéri hőmérséklet kb. 21-től 43 Cig kb. 0-tól 43 Cig kb. 0-tól 43 Cig Más elektromos háztartási eszköz (villanyborotva stb.) vagy a közelben használt rádióadó hatására a légkondicionáló üzemzavara következhet be. Ebben az esetben a tápfeszültséget rövid időre kapcsolja ki és vissza a hálózati csatlakozódugóval, majd a távvezérlő egységet használja a működés folytatásához. Beltéri hőmérséklet kb. 18-tól 32 C-ig Beltéri páratartalom Kb. 80%, vagy ennél kisebb. Amennyiben a berendezést hosszabb ideig használják erős páratartalom mellett, lecsapódás jöhet létre a beltéri egység felületén, mely a padlóra, vagy az alatta levő tárgyakra csepeghet. *Fűtés üzemmód FŰTŐ MODELLEK (reverzáló ciklus) Kültéri Kültéri egység hőmérséklet AOY18UB kb. -6-tól 24 C-ig AOY24UB AOY24-30LB kb. -10-tŐl 24 Cig Beltéri hőmérséklet kb. 30 C-ig Amennyiben a légkondicionálót a fent felsoroltaknál magasabb hőmérsékletre használják, a beépített védőáramkör kikapcsolhatja a működését a belső körök tönkremenetelének megakadályozása érdekében. Hűtés és szárítás üzemmódban pedig, ha a berendezést a fent felsoroltaknál alacsonyabb hőmérsékleten használják, a hőcserélő befagyhat, mely vízszivárgáshoz és egyéb károkhoz vezethet. Ne használja ezt a berendezést más célra, csak hűtésre, (*)fűtésre, páramentesítésre, vagy a szobai levegő keringetésére normál lakásokban. 20

21 21
