1 KEZELÉSI KÉZIKÖNYV Légcsatornázható split klímaberendezés ARY 90E.. ARY 90T.. Őrizze meg ezt a kézikönyvet, hogy később is elolvashassa FUJITSU GENERAL LIMITED FJ_OM_ARY_90ET_P/N v1_hu

2 TARTALOM BIZTONSÁGTECHNIKAI FIGYELMEZTETÉSEK.2 A TÁVIRÁNYÍTÓ GOMBJAI ÉS KIJELZŐJE...3 ELŐLÉSZÜLETEK.. 4 ÜZEMELTETÉS IDŐZÍTÉSI FUNKCIÓK.6 BE/KIKAPCSOLÁSI IDŐZÍTÉS...6 HETI PROGRAMOZÁS.7 ÜZEMELTETÉSI ÖTLETEK...11 TISZTÍTÁS ÉS ÁPOLÁS.12 MEGENGEDHETŐ ÜZEMI KÖRÜLMÉNYEK.13 ÖNDIAGNOSZTIKA.13 HIBA KÓDOK 14 HIBAKERESÉS.15 BIZTONSÁGTECHNIKAI FIGYELMEZTETÉSEK Mielőtt a berendezést használná, gondosan olvassa el ezt a figyelmeztető fejezetet, és működtesse a berendezést rendeltetésszerűen. A jelen fejezet összes utasítása az Ön biztonságát szolgálja, ügyeljen arra, hogy meg is maradjanak a biztonságos üzemeltetés feltételei. A VIGYÁZAT VESZÉLYES és FIGYELEM felirat a fenti utasítások mellett a következőket jelenti: VIGYÁZAT, VESZÉLYES Ez a jelzés olyan eljárásokat jelöl, melyek helytelen végrehajtása nagy valószínűséggel a felhasználó vagy a szervizszemélyzet halálához, vagy súlyos sérüléséhez vezet. Ne próbálja saját maga telepíteni ezt a légkondicionálót Ez a berendezés nem tartalmaz olyan alkatrészt, melyet a felhasználó szervizelhetne. Mindig hívja a meghatalmazott szervizt, ha javításra van szükség. Költözködéskor hívja a meghatalmazott szervizt, hogy kapcsolja szét, majd telepítse az új helyen a berendezést. Ne tartózkodjon hosszabb ideig a hideg levegő útjában, mert meghűlhet. Ne dugja be sem ujjait, sem tárgyakat a beszívó, vagy kifúvó rács rácsai közé. Ne úgy indítsa el és állítsa le a légkondicionálót, hogy kikapcsolja a kisautomatát, vagy kihúzza a hálózati dugót. Ügyeljen arra, hogy a hálózati vezeték ne sérüljön meg. Ez a jelzés olyan eljárásokat jelöl, melyek helytelen végrehajtása a felhasználó halálához, VIGYÁZAT vagy súlyos sérüléséhez vezethet. Amennyiben üzemzavar következik be (égett szag stb.), kapcsolja le azonnal a berendezést majd kapcsolja ki a kismegszakítót, hogy az üzemelés leálljon, utána hívja a meghatalmazott szerviz személyzetét. Ha csak a berendezés hálózati kapcsolóját kapcsolja ki, akkor a berendezés nem lesz teljesen leválasztva a feszültségforrásról. Mindig feltétlenül kapcsolja ki a kismegszakítót, ezzel biztosítva a teljes elszigetelést. Ez a jelzés olyan eljárásokat jelöl, melyek helytelen végrehajtása miatt esetleg személyi FIGYELEM sérülés vagy vagyoni kár következhet be A használat során esetenként szellőztessen. Ne szerelje fel tűzhely vagy fűtőtestek közelében, és ne irányítsa ezekre a légáramlást. Ne másszon a légkondicionálóra, és ne helyezzen rá tárgyakat. A légkondicionáló tetejére ne helyezzen virágvázát vagy vizes edényt. Ne lógasson fel semmit a légkondícionálóra. Ne tegye ki közvetlenül víznek a légkondicionálót. Ne üzemeltesse a légkondicionálót nedves kézzel. Ne húzza meg a hálózati vezetéket. Kapcsolja ki a feszültségforrást, ha hosszabb ideig nem fogja használni a berendezést. Mindig kapcsolja le a kismegszakítót, amikor a légkondicionálót vagy a légszűrőt tisztítja. Amikor a légszűrőket kiveszi és cseréli, semmiképpen ne érjen hozzá a hőcserélőhöz, mert megsértheti a kezét. A csatlakozó szelepek fűtés során felforrósodnak, óvatosan nyúljon hozzájuk. Ellenőrizze, hogy a tartószerkezet nem sérült-e. Ne helyezzen állatokat vagy növényeket a légáramlás közvetlen útjába. Amikor hosszú téli üzemszünet után újraindítja, kapcsolja be a hálózati kapcsolót a berendezés tényleges indítása előtt legalább 12 órával. Ne igya meg a légkondicionálóból kicsepegő vizet. Ne használja olyan létesítményekben, ahol élelmiszereket, növényeket vagy állatokat, precíziós berendezéseket vagy műtárgyakat tárolnak. Ne nyomja meg erősen a hőcserélő bordáit. Csak beszerelt légszűrőkkel együtt üzemeltesse. Ne torlaszolja el vagy ne fedje le a beszívó rácsot és a kifúvó nyílást. Győződjön meg arról, hogy minden fajta elektronikus berendezés legalább 1 m távolságra van a beltéri vagy a kültéri egységtől. Amikor a bel- és kültéri egységet telepíti, ügyeljen arra, hogy gyerekek ne férhessenek hozzá. Ne használjon a légkondicionáló közelében gyúlékony gázokat. 2

3 A TÁVIRÁNYÍTÓ GOMBJAI ÉS KIJELZŐJE 1. Start/stop gomb 2. Működésjelző lámpa 3. ENERGY SAVE gomb 4. DAY OFF ( Nap Kikapcsolva ) gomb 5. ENERGY SAVE visszajelző 6. ZONE control gomb 7. SET beállító gomb 8. ZONE control visszajelző Órabeállító gomb 12. Időzítési mód gomb 13. Időbeállító gomb 14. Hőmérséklet és NAP beállító gomb 15. Ventilátor vezérlő gomb 16. Fő vezérlő (üzemmód választó) gomb 17. Távszabályzó kijelzője 18. Időzítési mód kijelző 19. Órakijelző (idő/időzítés) 20. Beállított hőmérséklet kijelzése 21. Ventilátor sebesség kijelzése 22. Üzemmód kijelzése 23. Leolvasztás kijelző 24. TEST kijelző Az adott berendezésen a légsebesség beállítása (15) és kijelzése (21) nem használatos 3

4 ELŐKÉSZÍTŐ LÉPÉSEK Állítsa be az aktuális napot és időpontot 1 Nyomogassa a SET TEMP/DAY gombot, és válassza ki az aktuális napot. A kiválasztott nap sorszáma jelenik meg hétfő kedd szerda csüt. péntek szombat vasárnap 2 Nyomogassa az időállító gombokat (SET TEMP), és előbb állítsa be a pontos időt. Ismételt megnyomáskor a pontos idő 1 perces lépésekben változik. Ha nyomva tartja, az aktuális időt 10 perces lépésekben változtathatja. 3 Ismét nyomja meg a CLOCK ADJUST gombot, amikor befejezte a műveletet. A nap kijelzés kialszik, az időkijelző abbahagyja a villogást. 4 Nyomja meg a CLOCK ADJUST gombot, legalább 3 másodpercig. A távvezérlő időjelzése villogni kezd. ÜZEMELTETÉS A fűtéssel kapcsolatos utasítások csak a Hőszivattyús modellekre vonatkoznak. Az üzemelés indítása/leállítása és a működési mód kiválasztása 1 Nyomja meg a start/stop gombot. A távirányító zöld működés jelző lámpája kigyullad. 2 A MASTER CONTROL gombbal válassza ki a kívánt üzemmódot. (Fűtés Ventilátor üzemmód Hűtés) (Leállításhoz nyomja meg ismét a start/stop gombot) Hőmérséklet beállítás A SET TEMP./DAY gombbal állítsa be a kívánt hőmérsékletet. megjegyzés: a valós szobahőmérséklet eltérhet a beállított értéktől Fan üzemmódban a hőmérséklet nem állítható Hőmérséklet-beállítási tartomány AUTOMATIKUS ÜZEMMÓDBAN C HŰTÉS/SZÁRÍTÁS ÜZEMMÓDBAN C FŰTÉS ÜZEMMÓDBAN *16 30 C 4

5 IDŐZÍTÉSI FUNKCIÓK Kikapcsolási (OFF) időzítés (ld. 6. oldal) Ezt az időzítési funkciót lehet használni a légkondicionáló működésének leállítására. A légkondicionáló működése leáll, amikor a beállított idő eltelt. A kikapcsolás 24 órával előre állítható be. Bekapcsolási (ON) időzítés (ld. 6. oldal) Ezzel az időzítési funkcióval lehet a légkondicionáló működését elindítani. Ha letelt a beállított idő, a légkondicionáló bekapcsol. A bekapcsolás 24 órával előre állítható be. Heti (WEEKLY) programozás (ld. 7. oldal) Használja ezt a funkciót, ha a hét egyes napjaira akarja beállítani az üzemidőt. Használja a nap kikapcsolva (DAY OFF) beállítást, ha a következő kiválasztott napra vonatkozóan ki akarja kapcsolni az időzített működést. Miután az összes nap együttesen is beállítható, a heti programozás használható arra, hogy minden napra megismételjük az időzítési beállításokat. BE/KIKAPCSOLÁSI IDŐZÍTÉS A be/kikapcsolási (ON/OFF) időzítés beállítása 1 Kapcsolja be a berendezést a start/stop gombbal. Nyomja meg az időzítés üzemmód gombját, és válassza ki a bekapcsolási (ON TIMER) vagy kikapcsolási (OFF TIMER) üzemmódot. A gomb minden egyes megnyomására az alábbiak szerint változik az időzítési mód: (állandó üzem)-- (kikapcsolás)-- (bekapcsolás)-- (heti program) 2 Állítsa be a kívánt időpontot az időbeállító gombbal (SET TIME). Ismételt megnyomáskor a az idő 1 perces lépésekben változik. Ha nyomva tartja, az aktuális időt 10 perces lépésekben változtathatja : példa kikapcsolási időpont beállítása 23:35-re A beállítás ellenőrzése vagy változtatása működés előtt: Ellenőrzéshez nyomja meg a TIMER MODE gombot egyszer. 15 másodpercig megjelenik a kijelzőn a beállított érték. Változtatáshoz nyomja meg ellenőrzés után a SET TIME vagy /és a TIMER MODE gombokat. A változtatás vagy ellenőrzés után nyomja meg a START/STOP gombot a működés elindításához A beállítás változtatása működés közben: Az időzítési mód változtatása működés közben: Hajtsa végre újból a 2-es pontot Használja a TIMER MODE gombot Az időzítés törlése működés közben: A TIMER MODE gombbal válassza ki a NON STOP módot A berendezés lekapcsolása időzítet állapotban: Nyomja meg a START/STOP gombot 5

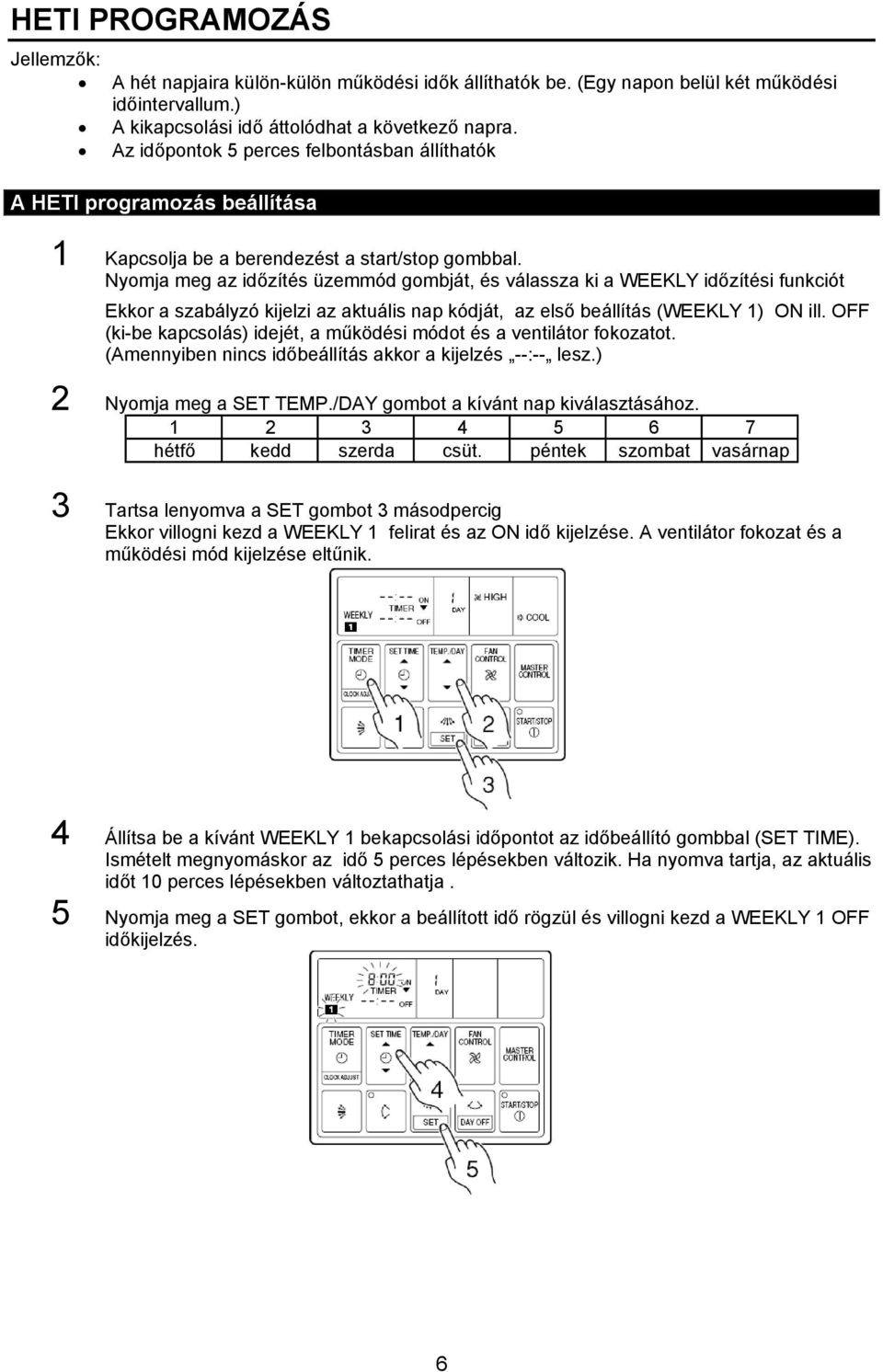

6 HETI PROGRAMOZÁS Jellemzők: A hét napjaira külön-külön működési idők állíthatók be. (Egy napon belül két működési időintervallum.) A kikapcsolási idő áttolódhat a következő napra. Az időpontok 5 perces felbontásban állíthatók A HETI programozás beállítása 1 Kapcsolja be a berendezést a start/stop gombbal. Nyomja meg az időzítés üzemmód gombját, és válassza ki a WEEKLY időzítési funkciót Ekkor a szabályzó kijelzi az aktuális nap kódját, az első beállítás (WEEKLY 1) ON ill. OFF (ki-be kapcsolás) idejét, a működési módot és a ventilátor fokozatot. (Amennyiben nincs időbeállítás akkor a kijelzés --:-- lesz.) 2 Nyomja meg a SET TEMP./DAY gombot a kívánt nap kiválasztásához hétfő kedd szerda csüt. péntek szombat vasárnap 3 Tartsa lenyomva a SET gombot 3 másodpercig Ekkor villogni kezd a WEEKLY 1 felirat és az ON idő kijelzése. A ventilátor fokozat és a működési mód kijelzése eltűnik. 4 Állítsa be a kívánt WEEKLY 1 bekapcsolási időpontot az időbeállító gombbal (SET TIME). Ismételt megnyomáskor az idő 5 perces lépésekben változik. Ha nyomva tartja, az aktuális időt 10 perces lépésekben változtathatja. 5 Nyomja meg a SET gombot, ekkor a beállított idő rögzül és villogni kezd a WEEKLY 1 OFF időkijelzés. 6

7 6 Állítsa be a kívánt WEEKLY 1 kikapcsolási időpontot az időbeállító gombbal (SET TIME) A legkorábbi beállítható időpont: 5 perccel az ON időpont után. A legkésőbbi beállítható időpont a következő nap 23:55. 7 Nyomja meg a SET gombot, ekkor a beállított idő rögzül és villogni kezd a WEEKLY 2 ON időkijelzés. 8 Ismételje meg a 4-7 lépéseket a második (WEEKLY 2) működési időtartam beállításához 9 Nyomja meg a SET gombot, ekkor a beállított idő rögzül és ismét a WEEKLY 1 ON időkijelzés kezd villogni. Ekkor a SET gomb újbóli, többszöri megnyomásával végigellenőrizheti a beállított időpontokat. 10 Nyomja meg a SET TEMP./DAY gombot egy másik nap kiválasztásához és ismételje meg a 4-8 lépéseket. 11 Az összes kívánt beállítás elvégzése után tartsa lenyomva a SET gombot 3 másodpercig. Ekkor Villog a WEEKLY kijelző 3 másodpercig, majd visszatér a pontos idő kijelzés. Megjegyzések: A heti programozásnál minden esetben előbb kell következnie a bekapcsolásnak mint a kikapcsolásnak. Amennyiben valamelyik beállítás helytelen az időzítés nem fog működni. A napon belüli második beállításnak időben is később kell következnie mint az elsőnek. Az időzítési beállítások nem fedhetik át egymást. A bekapcsolási időpont után leghamarabb 5 percre lehet időzíteni a kikapcsolást, illetve a kikapcsolás után leghamarabb 5 perc múlva következhet bekapcsolás. Nem szükséges két működési időtartamot beállítani, lehet csak a Weekly1 vagy csak a WEEKLY 2. A működési időtartam átnyúlhat a következő napra, ilyenkor a kijelzőn az OFF időpont alatt a NEXT DAY felirat jelenik meg. 7

8 A HETI programbeállítás aktiválása 1 A TIMER MODE gombbal válassza ki a WEEKLY időzítési beállítást. 2 Nyomja meg a START/STOP gombot a berendezés elindításához. (Ez a lépés nem szükséges, ha a berendezés már működik) A heti program beállítás működésbe lép, az működésjelző lámpa kigyullad. (Amennyiben az aktuális idő egy beállított ON és OFF időpont közé esik, akkor a berendezés működésbe lép, más esetben a berendezés lekapcsolva marad és csak a következő ON időpont elérésekor kapcsolódik be.) A kijelző átvált a hőmérséklet kijelzésre, mellette megjelenik a pontos idő, ill. a következő ki vagy bekapcsolás időpontja. A Heti program működése kikapcsolható a Start/Stop gomb megnyomásával, vagy ha a TIMER MODE gombbal más időzítést választunk ki: (NON STOP vagy OFF TIMER vagy ON TIMER) A Heti programbeállítás ellenőrzése: állítsa le a berendezést a Start/Stop gomb megnyomásával, majd a TIMER MODE gombbal válassza ki a WEEKLY feliratot és a SET TEMP/DAY gombbal a kérdéses napot. Ezután a SET TIME gombbal ellenőrizhető a WEEKLY1 és WEEKLY 2 beállítás. A HETI programbeállítás törlése 1 A Heti program beállítás 1-3 pontja alapján válassza ki a kívánt napot 2 A SET gomb megnyomásával válassza az ON időpontot 3 A SET TIME gomb alsó felének megnyomásával válassza ki a --:-- jelzést 4 Nyomja meg ismét a SET gombot, ekkor a WEEKLY 1 OFF időbeállítás is törlődik 5 A SET gomb ismételt megnyomására a WEEKLY 1 beállítások törlődnek és megjelenik a WEEKLY 2 ON időzítési beállítás. Amennyiben ezt is törölni kívánja, hajtsa végre a 2-5 lépéseket. 6 Amikor minden szükséges törlést elvégzett, tartsa lenyomva a SET gombot 3 másodpercig 8

9 A HETI programbeállítás változtatása 1 A Heti program beállítás 1-3 pontja alapján válassza ki a kívánt napot 2 A SET gomb megnyomásával válassza a változtatni kívánt beállítást 3 A SET TIME gomb megnyomásával válassza ki a kívánt időpontot 4 Nyomja meg ismét a SET gombot 5 Amikor minden szükséges változtatást elvégzett, tartsa lenyomva a SET gombot 3 másodpercig Amennyiben a változtatások végrehajtása közben időleges átfedés jönne létre a működési időtartamokban, akkor előbb törölje a beállítást, majd ezután rögzítse az új időpontokat. A teljes kikapcsolás (DAY OFF) napjának beállítása Használja ezt a funkciót, ha a következő hét egy vagy több napján nem akarja a berendezést működtetni. 1 A Heti program beállítás 1-2 pontja alapján válassza ki a kívánt napot 2 Nyomja meg a DAY OFF gombot. Ekkor a kijelzőn megjelenik a DAY OFF felirat. (A Day OFF funkció törlését a DAY OFF gomb újbóli megnyomásával érheti el.) MEGJEGYZÉSEK A kikapcsolt nap (DAY OFF) beállítása csak olyan napokra lehetséges, amelyekre vonatkozóan már van heti beállítás. Amennyiben a működési idő a következő napra tolódik (egy következő napi beállítás során), akkor a hatásos kikapcsolt nap tartománya az alábbi módon lesz beállítva. Normál KIKAPCSOLT NAP Következő napi beálltás KIKAPCSOLT NAP HETI HETI HETI HETI Előző nap A beállított nap A következő nap Előző nap A beállított nap A következő nap A kikapcsolt nap beállítása csak egyszer használható. A kikapcsolt nap beállítása automatikusan törlődik, ha elmúlt a beállított nap. 9

10 ENERGIATAKARÉKOS ÜZEMMÓD (A fűtéshez kapcsolódó útmutatás csak a Hűtő/Fűtő modellekre vonatkozik ) 1 Az energiatakarékos üzemmód bekapcsolásához nyomja meg az ENERGY SAVE gombot. Ekkor kigyullad a visszajelző lámpa (zöld) 2 A kikapcsoláshoz nyomja meg ismét az ENERGY SAVE gombot. Ekkor a visszajelző lámpa kialszik és visszatér a normál üzemmód Az energiatakarékos üzemmódban a készülék automatikusan módosítja a beállított hőmérsékletet és gazdaságosabban üzemelteti a berendezést. Hűtéskor növeli, míg fűtéskor csökkenti a beállított hőmérsékletet. Ha időzített üzem közben kapcsoljuk be az energiatakarékos üzemmódot, akkor a készülék az időzítés kor kapcsol, be energiatakarékos üzemmódban A távirányítón nem változik a beállított hőmérséklet értéke. A készülék kikapcsolásakor az energiatakarékos üzemmód törlődik. *Fűtés közben Mikor az energiatakarékos üzemmód be van kapcsolva, a termosztát beállítása 30 percenként automatikusan 1 C-ot csökken. Amikor a termosztát beálltása összesem 2 C-t csökken, akkor ez a beállítás marad végig. Elalvási időzítés beállítása: Hűtés üzemmódban Amikor az energiatakarékos üzemmód be van kapcsolva, a termosztát beállítása automatikusan 1 C-kal nő 30 percenként. Mikor a termosztát beállítása összesen 2 C-t feljebb lép, akkor ez a beállítás marad végig. Az elalvási időzítés beállítása: beállított idő 30 perc ZONE CONTROL (ZÓNA SZABÁLYOZÁS) (Csak csoportvezérlés esetén használatos) 10

11 ÜZEMELTETÉSI ÖTLETEK (A fűtéshez kapcsolódó útmutatás csak a Hűtő/Fűtő modellekre vonatkozik ) Fűtési teljesítmény: Ez a légkondicionáló a hőszivattyú elvén működik, elnyeli a kültéri levegő hőjét, és átviszi ezt a hőt a belső térbe. Ennek eredményeképpen a működés teljesítménye úgy csökken, ahogy a kültéri levegő hőmérséklete csökken. Ha úgy érzi, hogy nem elegendő a fűtőteljesítmény, azt ajánljuk, hogy a légkondicionálót valamilyen fűtőberendezéssel együttesen használja. A hőszivattyús légkondicionálók a helyiséget a levegő folyamatos keringtetésével fűtik fel, emiatt bizonyos időre van szükség a légkondicionáló első bekapcsolásától a szoba felfűtéséig. Automatikus újraindítás: Amennyiben a légkondicionáló tápfeszültségét valamilyen hálózatkimaradás leállította, a légkondicionáló automatikusan a korábban kiválasztott üzemmódban indul újra, amikor a feszültség helyreáll. A közelben használt egyéb elektronikus háztartási eszközök (villanyborotva stb.), vagy egy mobil rádióadó közeli használata üzemzavart okozhat. Ilyenkor átmenetileg kapcsolja ki a hálózati kisautomatát, majd ismét kapcsolja be, és utána a távvezérlővel indítsa újra a berendezést. Automatikus leolvasztás: Amennyiben a kültéri hőmérséklet alacsony és a páratartalom magas, zúzmara keletkezik a kültéri egységen, ami rontja a fűtőtest hatékonyságát. Ha ez bekövetkezik, a számítógép automatikusan leolvasztási ciklusba kezd (4-15 perc). A leolvasztási ciklus során a beltéri ventilátor kikapcsol, és a távvezérlőn a DEFROST jelzés jelenik meg: Heti programozás: A hét minden napjára beállítható különböző működési időpont és időtartam. Egy napon belül két müködési idököz beállítása lehetséges. Az időbeállítás 5 perces időközökben történhet. A kikapcsolási idő áthuzódhat a következő napra. A DAY OFF funkcióval a hét bármely napján felfüggesztheti a működést.(de csak egyszeri alkalomra) DAY OFF teljes kikapcsolás: Használja ezt a funkciót az elkövetkező hét egy kiválasztott napján a berendezés működésének teljes leállítására. Ez egy időleges egyszeri beállítás. Az adott nap eltelte után törlődik. 11

12 TISZTÍTÁS ÉS ÁPOLÁS FIGYELEM Tisztítás előtt állítsa le a készüléket és kapcsolja le az elektromos főkapcsolót vagy kismegszakítót A készülék belsejében nagysebességű ventilátor működik, mely balesetveszélyes. Ne használja a berendezést a szívó ágba beépítendő légszűrő nélkül és rendszeresen tisztítsa azt. MEGJEGYZÉSEK Amikor hosszabb ideig használja, a berendezésben por gyűlhet össze, ami rontja a teljesítményt. Azt ajánljuk, hogy a berendezést rendszeresen ellenőriztesse, saját tisztítási és ápolási műveletein kívül is szakemberrel. További információkért kérjen tanácsot a meghatalmazott szervizszemélyzettől. Mikor a berendezést tisztítja, ne használjon 40 C-nál melegebb vizet, ne használjon karcoló tisztítószereket vagy illékony anyagot, pl. benzint vagy hígítót. Ne kerüljön a berendezésre folyékony rovarirtó szer vagy hajlakk. Normál működés esetén a légszűrőket kéthetente tisztítani kell. Amikor egy hónapra vagy hosszabb időre kikapcsolja a berendezést, előtte járassa ventilátor üzemmódban kb. fél napig, hogy belső részei alaposan kiszáradhassanak. 12

13 MEGENGEDHETŐ ÜZEMI KÖRÜLMÉNYEK Hűtési üzemmód Fűtési üzemmód Külső hőmérséklet 0 ~ +46 C -10 ~ +21 C Belső hőmérséklet +18 ~ +30 C <+30 C Amennyiben a légkondicionálót a fent felsoroltaknál magasabb hőmérsékletre használják, a beépített védőáramkör kikapcsolhatja a működését a belső körök tönkremenetelének megakadályozása érdekében. Hűtés és szárítás üzemmódban pedig, ha a berendezést a fent felsoroltaknál alacsonyabb hőmérsékleten használják, a hőcserélő lefagyhat, mely a készülék tönkremenetelét is okozhatja.. Ne használja ezt a berendezést más célra, csak hűtésre, fűtésre, páramentesítésre, vagy a szobai levegő keringetésére normál lakásokban. Ha a berendezést magas páratartalom mellett hosszabb ideig használja, lecsapódás alakulhat ki a beltéri egység felületén, és a víz az alatta levő tárgyakra csepeghet. (Magas páratartalomnak számít a 80%-os vagy efölötti érték). FIGYELEM! A készülék karbantartását a Garancia jegyben előírt sűrűségben, de minimum évente kétszer szakszerviznek kell elvégeznie, és a garanciajegyen feltüntetnie! A karbantartás hiánya a garancia megszűnésével jár! ÖNDIAGNOSZTIKA Amennyiben az EE.EE hibajelzés jelenik meg, szükségessé válik a légkondicionáló rendszer felülvizsgálata. Kérjük, hívjon ehhez meghatalmazott szervizszemélyzetet. 1 Állítsa le a légkondicionáló működését a START /STOP gombbal. 2 Egyidejűleg nyomja meg a SET TIME és a SET TEMP/DAY gombokat legalább 3 másodpercig, ezzel elindul az öndiagnosztizálás. A kijelzőn megjelenik a hibakód. 3 Ismét nyomja meg a SET TIME és a SET TEMP/DAY gombokat legalább 3 másodpercig, ezzel befejeződik az öndiagnosztizálás. 13

14 HIBA kódok: 14

15 HIBAKERESÉS A fűtésre vonatkozó utasítások (*) csak a hűtő/fűtő modellekre vonatkoznak. Mielőtt a szervizt kihívná, végezze el a következő ellenőrzéseket: Tünet Ok és teendő NORMÁL Nem működik MŰKÖDÉS azonnal ELLEN- ŐRIZZE MÉG EGY- SZER Ha a berendezést leállítják, majd azonnal újraindítják, akkor kb. 3 percig nem indul el a kompresszor, megakadályozva ezzel kompresszor tönkremenetelét ill. a biztosíték kiolvadását. Ha a kisautomatákat kapcsolják ki, majd be, a védőáramkör ekkor is megakadályozza hogy 3 percen belül újrainduljon a kompresszor.. Zaj hallható Üzem közben és közvetlenül a berendezés leállítása után a légkondicionáló csövezésében folyadékáramlás zaja hallható. Ez különösen 2-3 perccel az indítási művelet után hallható jól (a hűtőközeg áramlásának hangja). Üzem közben halk, kattogó hang hallható. Ez az előlap hőtágulása, illetve összehúzódása miatt jön létre. * Fűtés üzem közben esetenként sziszegő hang hallható. Ezt az automatikus leolvasztási művelet hozza létre. Szagok A beltéri egység szagokat bocsáthat ki. Ezek a szagok a szoba szaganyagából (bútorok, dohányfüst) származnak, melyeket beszívott a légkondicionáló. Gőz vagy pára keletkezik A légáramlás gyenge vagy leáll Víz lép ki a kültéri egységből A berendezés egyáltalán nem üzemel Gyenge hűtési (vagy *fűtési) teljesítmény Hűtési vagy szárítási üzem közben a beltéri egységből pára szállhat fel. Ez abból adódik, hogy a légkondicionálóból származó levegő hirtelen hűti le a szoba levegőjét, ami lecsapódással és páraképződéssel jár. * Fűtési üzem közben a kültéri egységek ventilátora leállhat, és gőz szállhat fel a berendezésből. Ez az automatikus leolvasztási művelet eredménye * Amikor a fűtési művelet elindul, a beltéri egység ventilátora ideiglenesen leállhat, időt hagyva a belső alkatrészeknek a felmelegedésre, megakadályozva a huzathatást. * Fűtési üzem közben amennyiben a szoba hőmérséklete a beállított hőmérséklet fölé nő, a kültéri egység leáll, és a beltéri egység ventilátora nagyon alacsony fordulatra kapcsol. Ha tovább akarja melegíteni a szobát, állítsa magasabbra a hőmérsékletet. *Fűtési üzem közben a berendezés átmenetileg leáll (2-16 perc között), amikor az automatikus leolvasztás működni kezd. Az automatikus leolvasztási művelet során a távirányító a DEFROST kijelzés jelenik meg. Szárítási üzemben a ventilátor időközönként igen alacsony fordulatszámon üzemel, ill. akkor amikor a berendezés beméri a szoba hőmérsékletét. AUTO üzemmódban a hőmérséklet bemérésekor (monitor) a ventilátor igen kis fordulatszámmal forog. *Fűtési üzem közben a kültéri egységből víz léphet ki az automatikus leolvasztási művelet következtében. Volt-e hálózat-kimaradás? Kiolvadt-e valamelyik biztosító, vagy működésbe lépett-e a kismegszakító? Nincs-e kikapcsolt állapotban a hálózati főkapcsoló? Nincs-e bekapcsolva az időzítő funkció? A légszűrő elszennyeződött-e? Nincs-e eltorlaszolva a légkondicionáló beszívó rácsa vagy kifúvó nyílása? Nyitva van-e ablak vagy ajtó? Hűtés üzemmód esetén az ablakon át bejut-e napfény a szobába? (Zárja be az ablakot, és húzza be a függönyöket) Hűtés üzemmód esetén van-e fűtőberendezés vagy számítógép a szobában, vagy sokan tartózkodnak-e benn? Amennyiben a probléma a fenti vizsgálatok elvégzése után is fennáll, vagy ha égett szagot érez,, azonnal állítsa le a működést, kapcsolja le a kisautomatát, és hívja ki a meghatalmazott szerviz személyzetét. 15
