1 2012 norament és noraplan Gumi padlóburkolatok

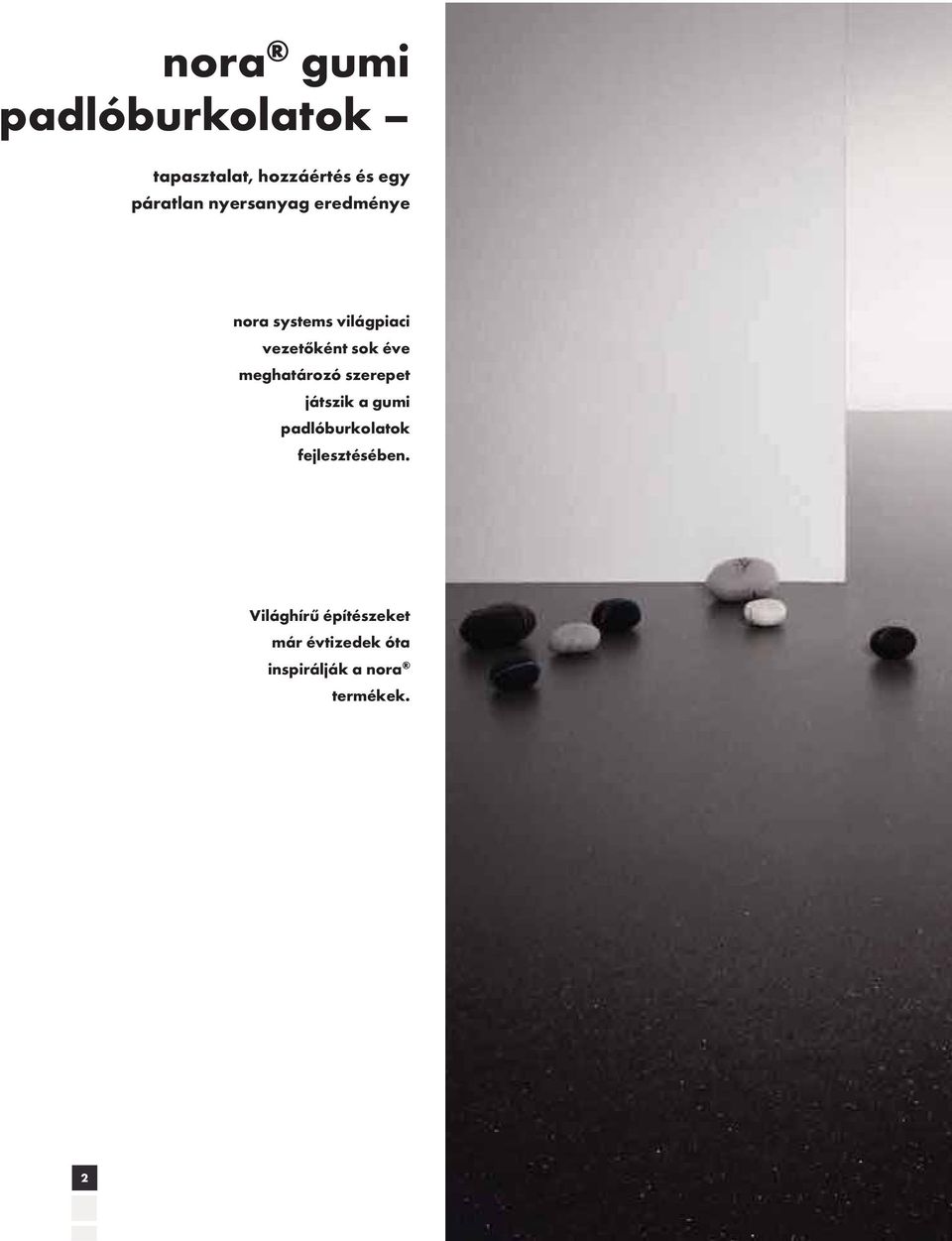

2 nora gumi padlóburkolatok tapasztalat, hozzáértés és egy páratlan nyersanyag eredménye nora systems világpiaci vezetőként sok éve meghatározó szerepet játszik a gumi padlóburkolatok fejlesztésében. Világhírű építészeket már évtizedek óta inspirálják a nora termékek. 2

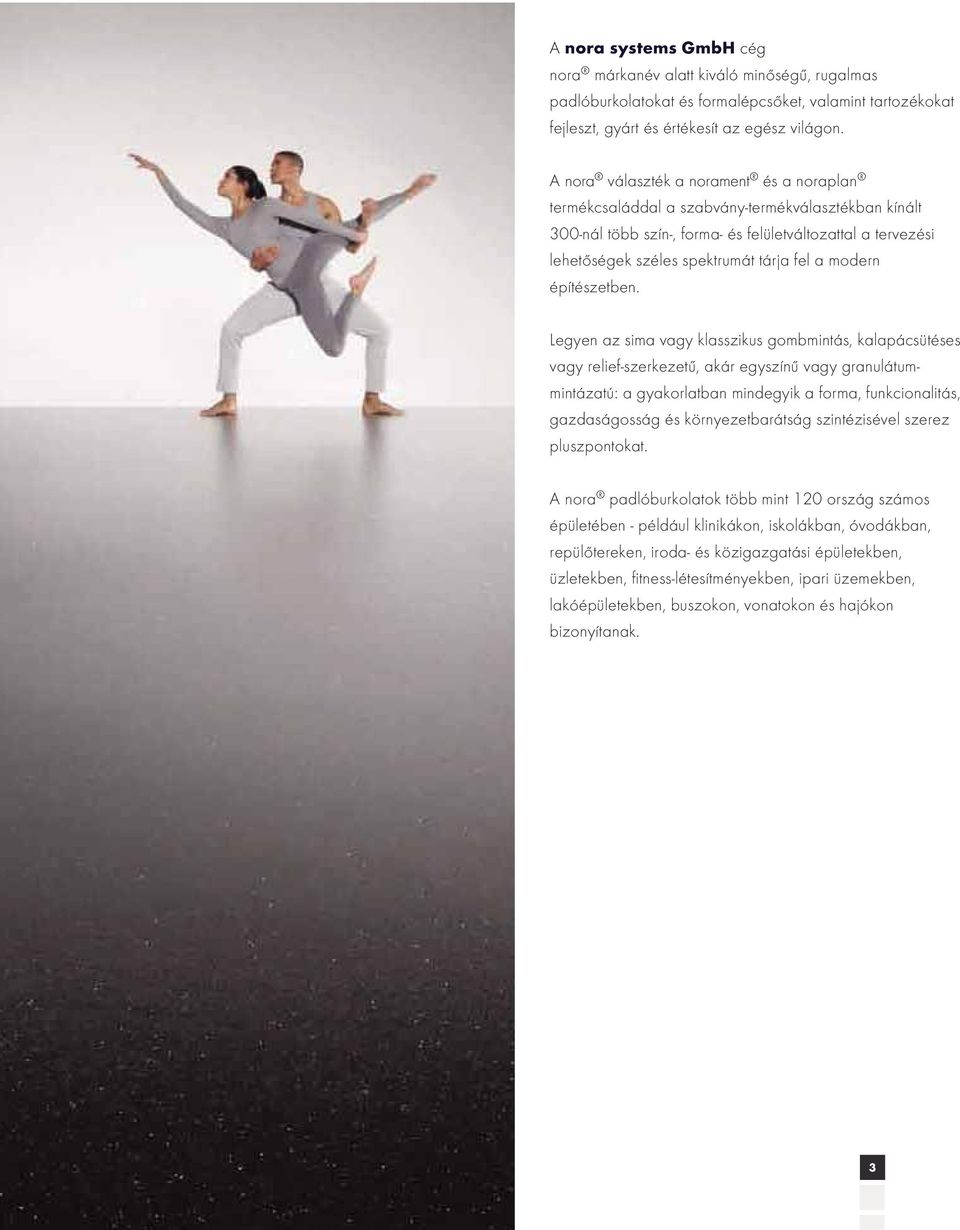

3 A nora systems GmbH cég nora márkanév alatt kiváló minőségű, rugalmas padlóburkolatokat és formalépcsőket, valamint tartozékokat fejleszt, gyárt és értékesít az egész világon. A nora választék a norament és a noraplan termékcsaláddal a szabvány-termékválasztékban kínált 300-nál több szín-, forma- és felületváltozattal a tervezési lehetőségek széles spektrumát tárja fel a modern építészetben. Legyen az sima vagy klasszikus gombmintás, kalapácsütéses vagy relief-szerkezetű, akár egyszínű vagy granulátummintázatú: a gyakorlatban mindegyik a forma, funkcionalitás, gazdaságosság és környezetbarátság szintézisével szerez pluszpontokat. A nora padlóburkolatok több mint 120 ország számos épületében - például klinikákon, iskolákban, óvodákban, repülőtereken, iroda- és közigazgatási épületekben, üzletekben, fitness-létesítményekben, ipari üzemekben, lakóépületekben, buszokon, vonatokon és hajókon bizonyítanak. 3

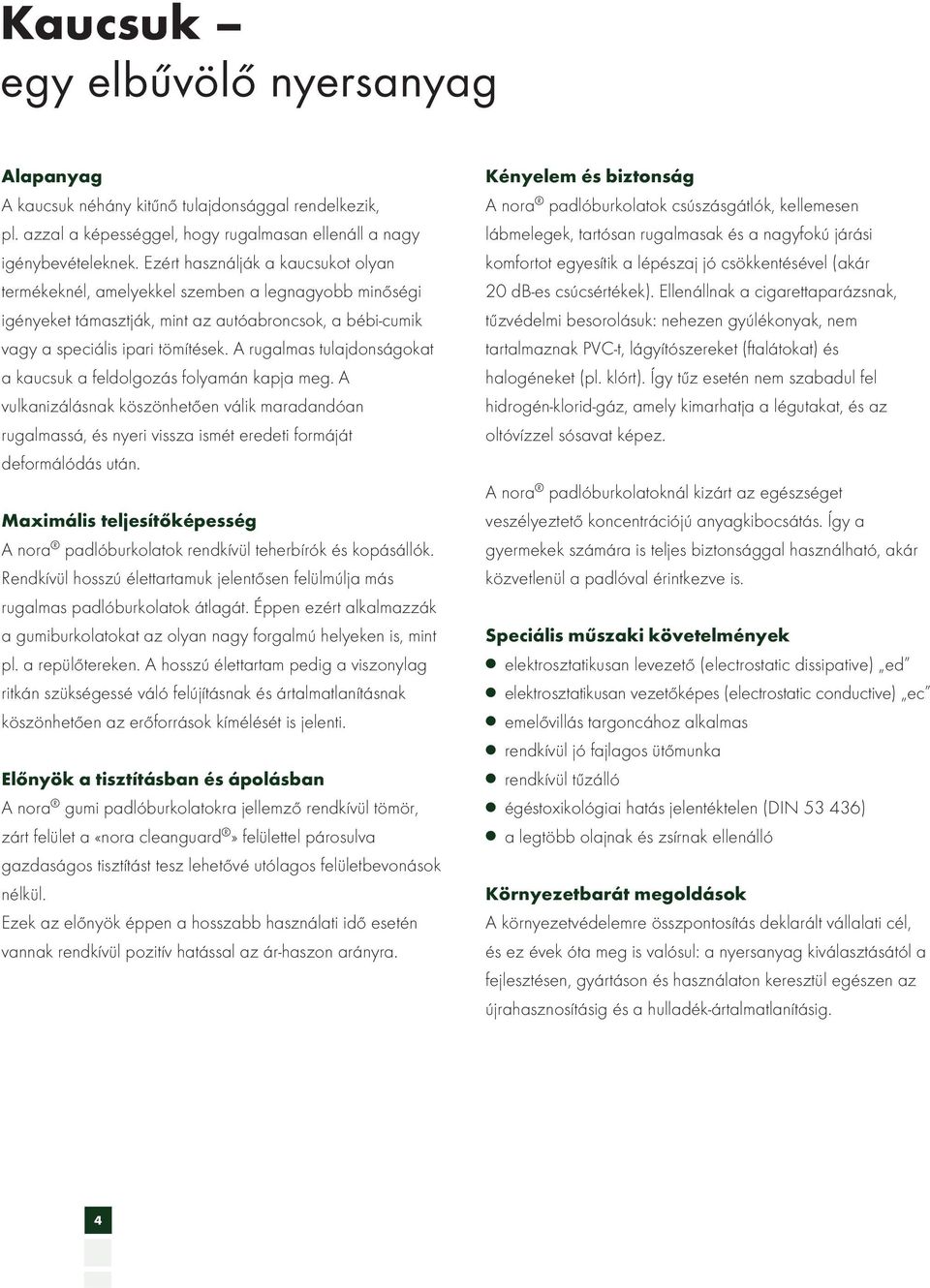

4 Kaucsuk egy elbűvölő nyersanyag Alapanyag A kaucsuk néhány kitűnő tulajdonsággal rendelkezik, pl. azzal a képességgel, hogy rugalmasan ellenáll a nagy igénybevételeknek. Ezért használják a kaucsukot olyan termékeknél, amelyekkel szemben a legnagyobb minőségi igényeket támasztják, mint az autóabroncsok, a bébi-cumik vagy a speciális ipari tömítések. A rugalmas tulajdonságokat a kaucsuk a feldolgozás folyamán kapja meg. A vulkanizálásnak köszönhetően válik maradandóan rugalmassá, és nyeri vissza ismét eredeti formáját deformálódás után. Maximális teljesítőképesség A nora padlóburkolatok rendkívül teherbírók és kopásállók. Rendkívül hosszú élettartamuk jelentősen felülmúlja más rugalmas padlóburkolatok átlagát. Éppen ezért alkalmazzák a gumiburkolatokat az olyan nagy forgalmú helyeken is, mint pl. a repülőtereken. A hosszú élettartam pedig a viszonylag ritkán szükségessé váló felújításnak és ártalmatlanításnak köszönhetően az erőforrások kímélését is jelenti. Előnyök a tisztításban és ápolásban A nora gumi padlóburkolatokra jellemző rendkívül tömör, zárt felület a «nora cleanguard» felülettel párosulva gazdaságos tisztítást tesz lehetővé utólagos felületbevonások nélkül. Ezek az előnyök éppen a hosszabb használati idő esetén vannak rendkívül pozitív hatással az ár-haszon arányra. Kényelem és biztonság A nora padlóburkolatok csúszásgátlók, kellemesen lábmelegek, tartósan rugalmasak és a nagyfokú járási komfortot egyesítik a lépészaj jó csökkentésével (akár 20 db-es csúcsértékek). Ellenállnak a cigarettaparázsnak, tűzvédelmi besorolásuk: nehezen gyúlékonyak, nem tartalmaznak PVC-t, lágyítószereket (ftalátokat) és halogéneket (pl. klórt). Így tűz esetén nem szabadul fel hidrogén-klorid-gáz, amely kimarhatja a légutakat, és az oltóvízzel sósavat képez. A nora padlóburkolatoknál kizárt az egészséget veszélyeztető koncentrációjú anyagkibocsátás. Így a gyermekek számára is teljes biztonsággal használható, akár közvetlenül a padlóval érintkezve is. Speciális műszaki követelmények elektrosztatikusan levezető (electrostatic dissipative) ed elektrosztatikusan vezetőképes (electrostatic conductive) ec emelővillás targoncához alkalmas rendkívül jó fajlagos ütőmunka rendkívül tűzálló égéstoxikológiai hatás jelentéktelen (DIN ) a legtöbb olajnak és zsírnak ellenálló Környezetbarát megoldások A környezetvédelemre összpontosítás deklarált vállalati cél, és ez évek óta meg is valósul: a nyersanyag kiválasztásától a fejlesztésen, gyártáson és használaton keresztül egészen az újrahasznosításig és a hulladék-ártalmatlanításig. 4

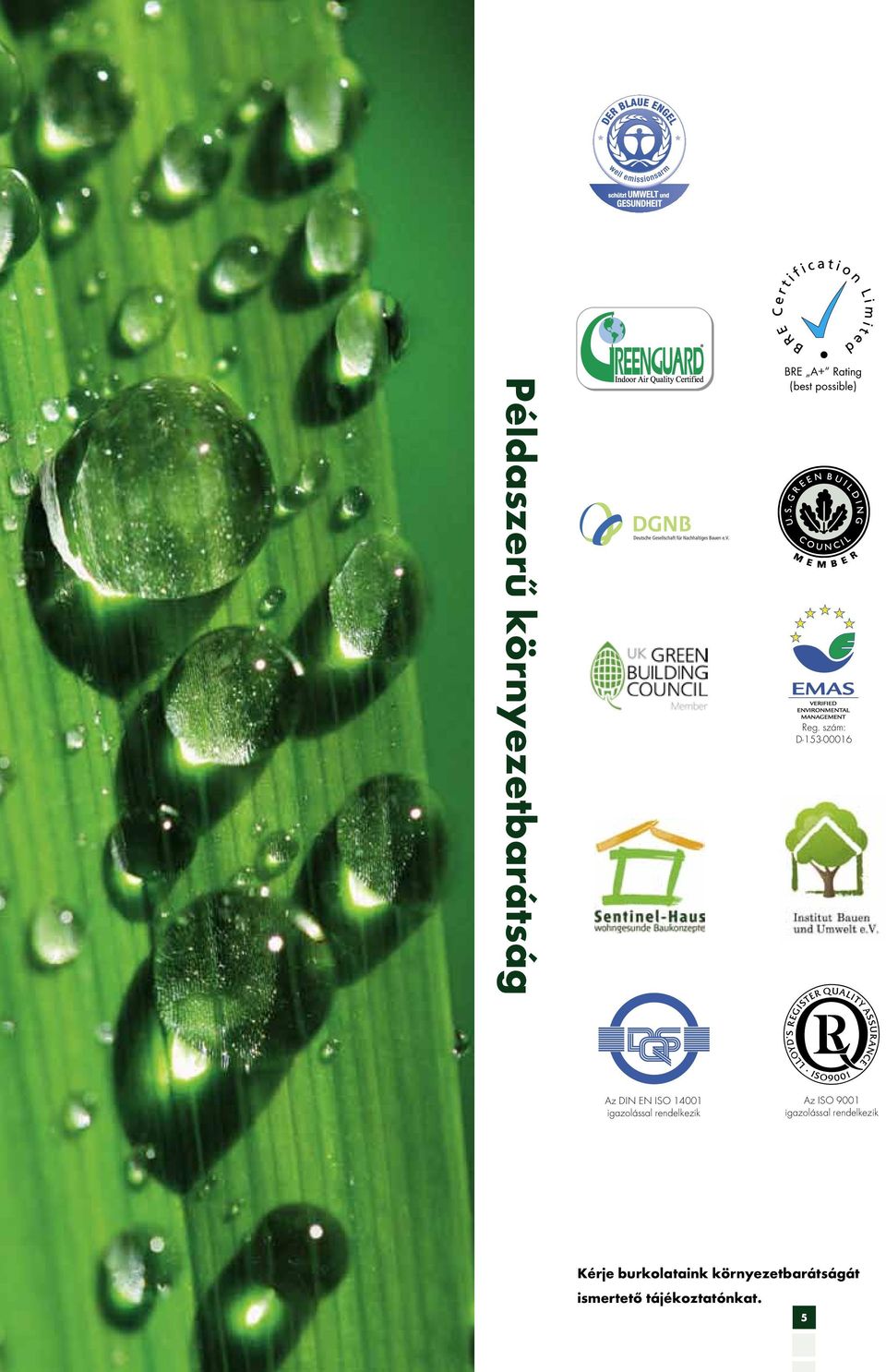

5 Példaszerű környezetbarátság BRE A+ Rating (best possible) Reg. szám: D Az DIN EN ISO igazolással rendelkezik Az ISO 9001 igazolással rendelkezik Kérje burkolataink környezetbarátságát ismertető tájékoztatónkat. 5

6 6 Hangsúlyos színek, harmónikus design vagy karakteres felület a nora burkolatok széles választéka meggyőző. Megnyílnak lehetőségei az ihlet és a kreativitás felé. Szabad, kreatív megvalósítás

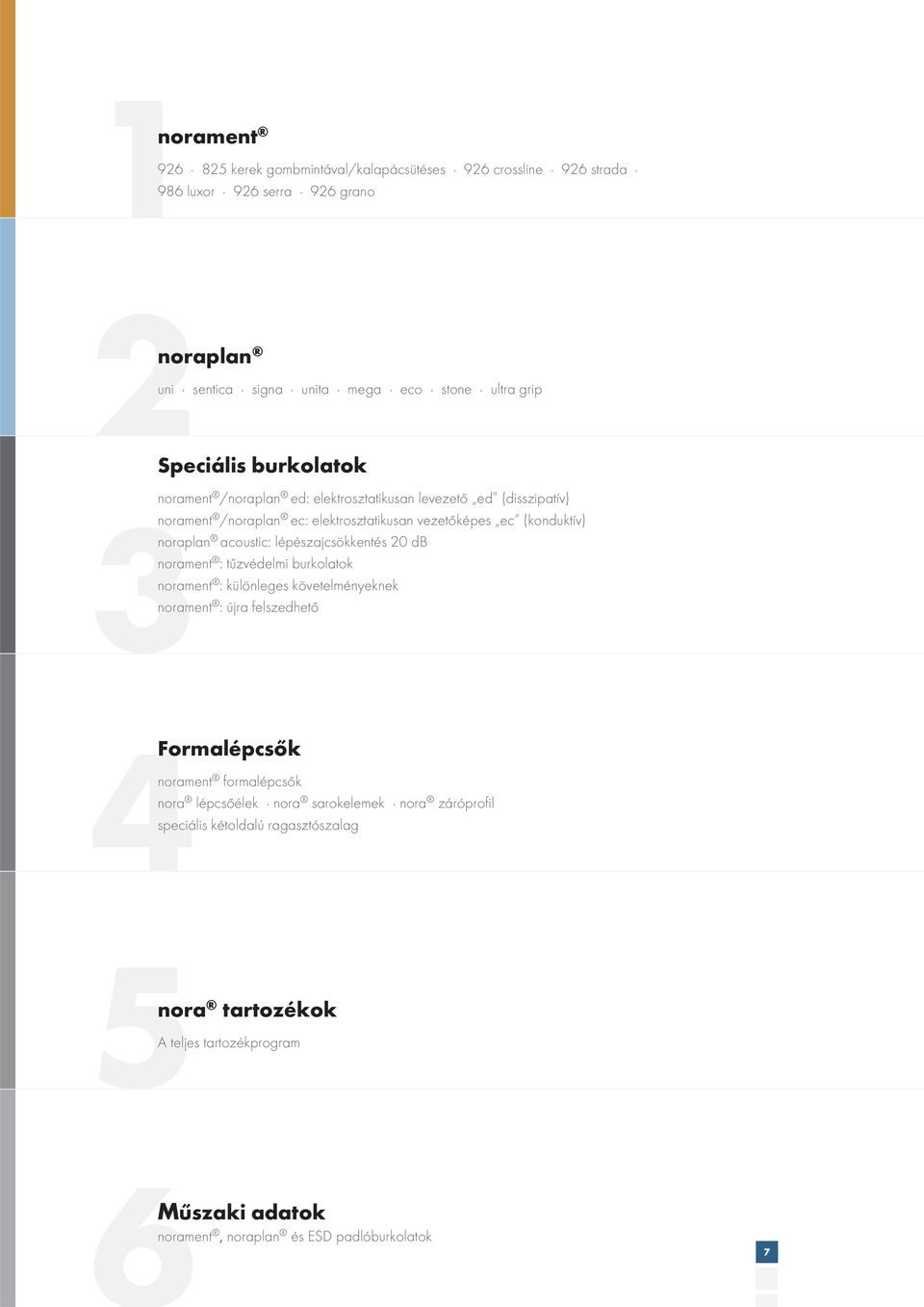

7 1norament kerek gombmintával/kalapácsütéses 926 crossline 926 strada 986 luxor 926 serra 926 grano 2Speciális burkolatok noraplan uni sentica signa unita mega eco stone ultra grip norament /noraplan ed: elektrosztatikusan levezető ed (disszipatív) norament /noraplan ec: elektrosztatikusan vezetőképes ec (konduktív) 3noraplan acoustic: lépészajcsökkentés 20 db norament : tűzvédelmi burkolatok norament : különleges követelményeknek norament : újra felszedhető Formalépcsők 4 norament formalépcsők nora lépcsőélek nora sarokelemek nora záróprofil speciális kétoldalú ragasztószalag 5nora tartozékok A teljes tartozékprogram 6Műszaki adatok norament, noraplan és ESD padlóburkolatok 7 norament noraplan Speciális burkolatok Formalépcsők Tartozékok Műszaki adatok

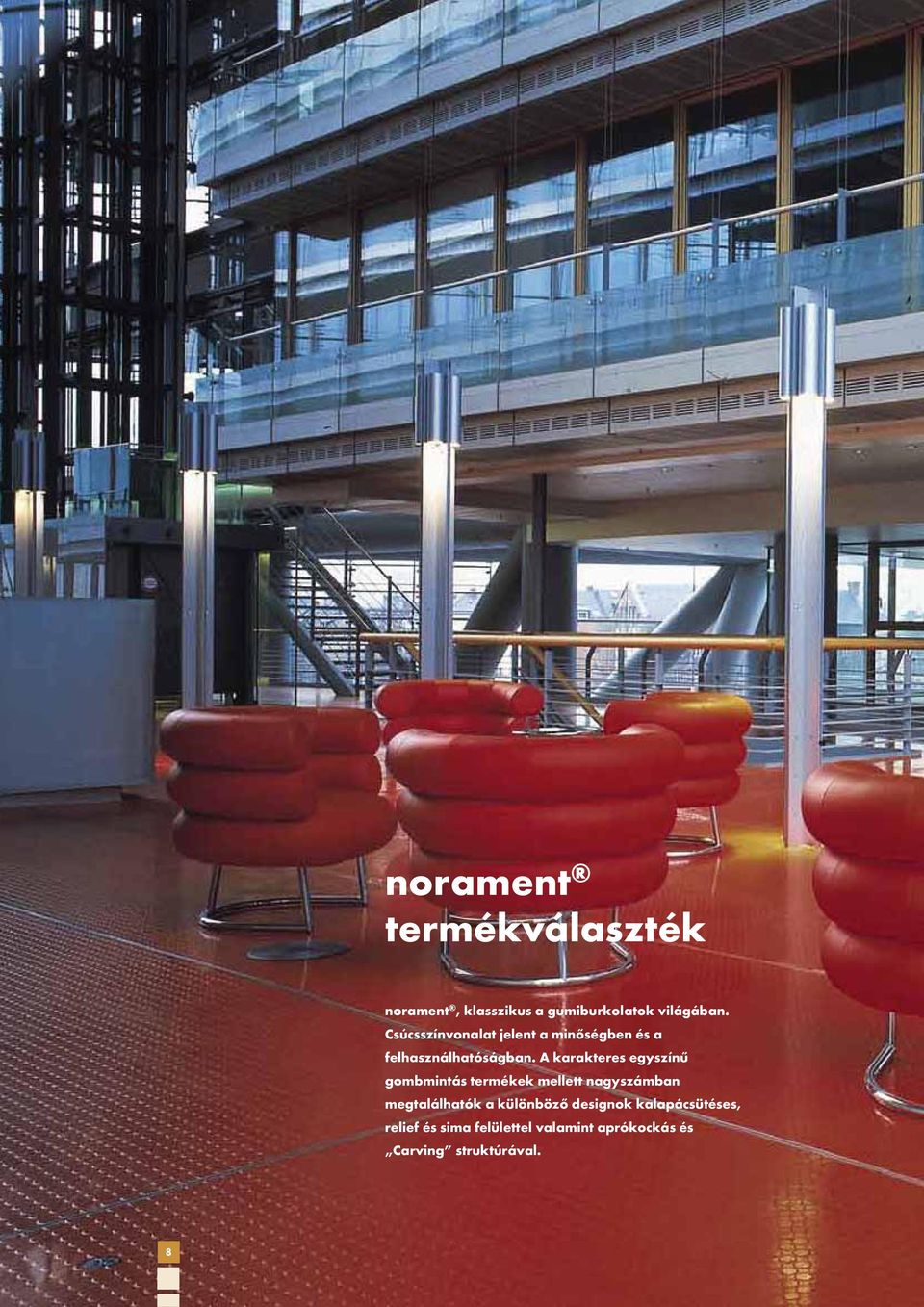

8 norament termékválaszték norament, klasszikus a gumiburkolatok világában. Csúcsszínvonalat jelent a minőségben és a felhasználhatóságban. A karakteres egyszínű gombmintás termékek mellett nagyszámban megtalálhatók a különböző designok kalapácsütéses, relief és sima felülettel valamint aprókockás és Carving struktúrával. 8

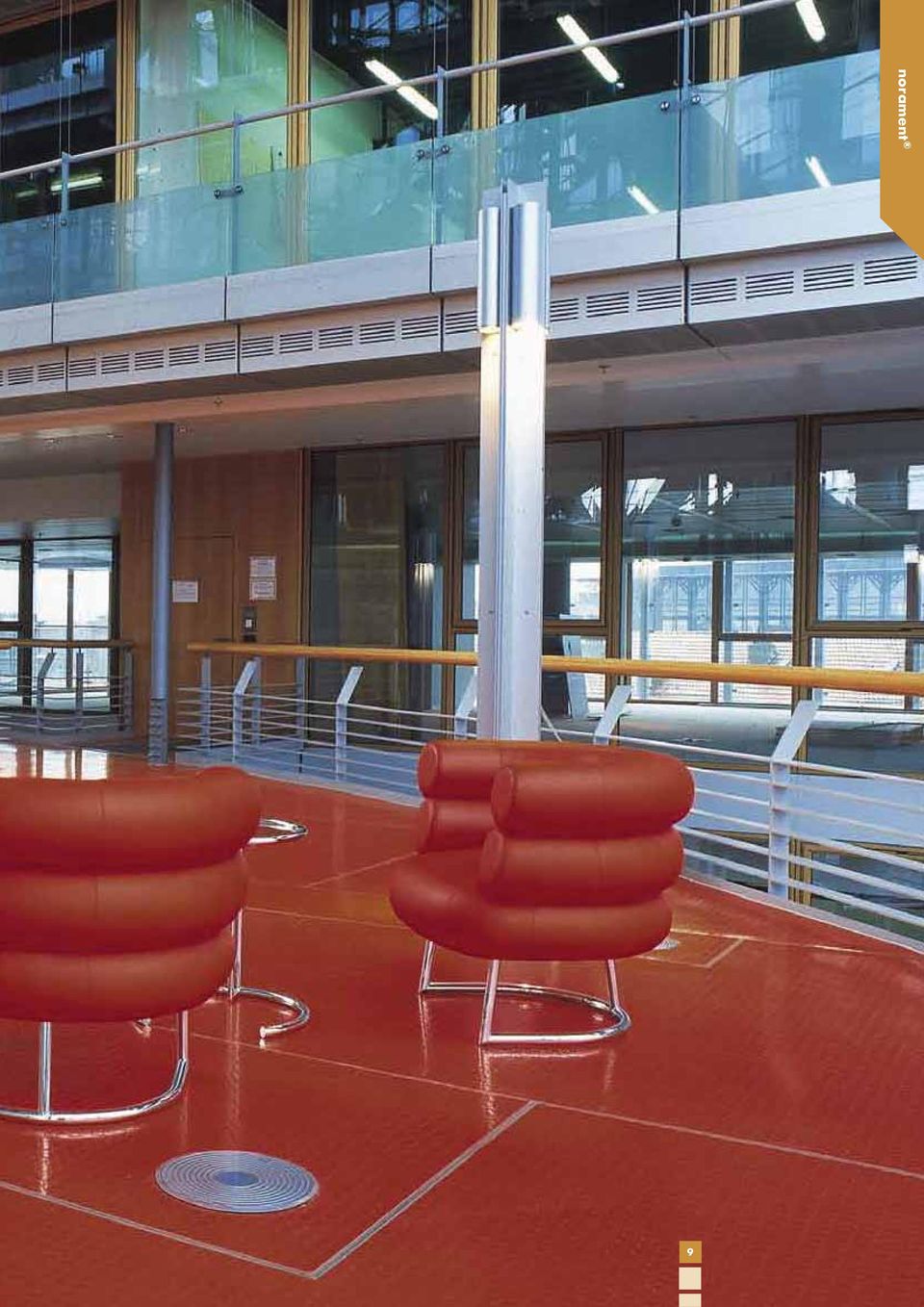

9 9 norament

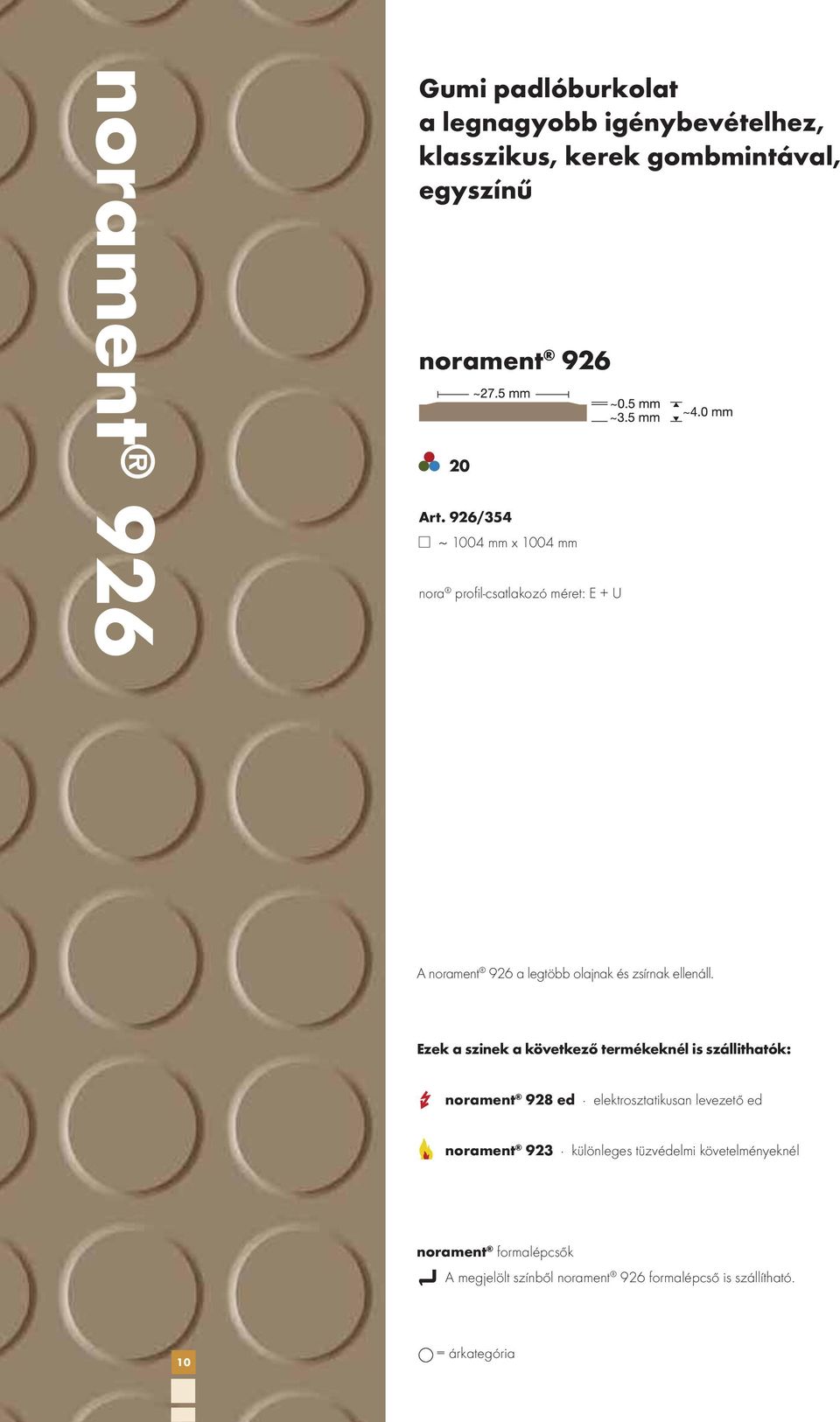

10 norament 926 Gumi padlóburkolat a legnagyobb igénybevételhez, klasszikus, kerek gombmintával, egyszínű norament Art. 926/354 ~ 1004 mm x 1004 mm nora profil-csatlakozó méret: E + U A norament 926 a legtöbb olajnak és zsírnak ellenáll. Ezek a szinek a következő termékeknél is szállithatók: norament 928 ed elektrosztatikusan levezető ed norament 923 különleges tüzvédelmi követelményeknél norament formalépcsők A megjelölt színből norament 926 formalépcső is szállítható. 10 = árkategória

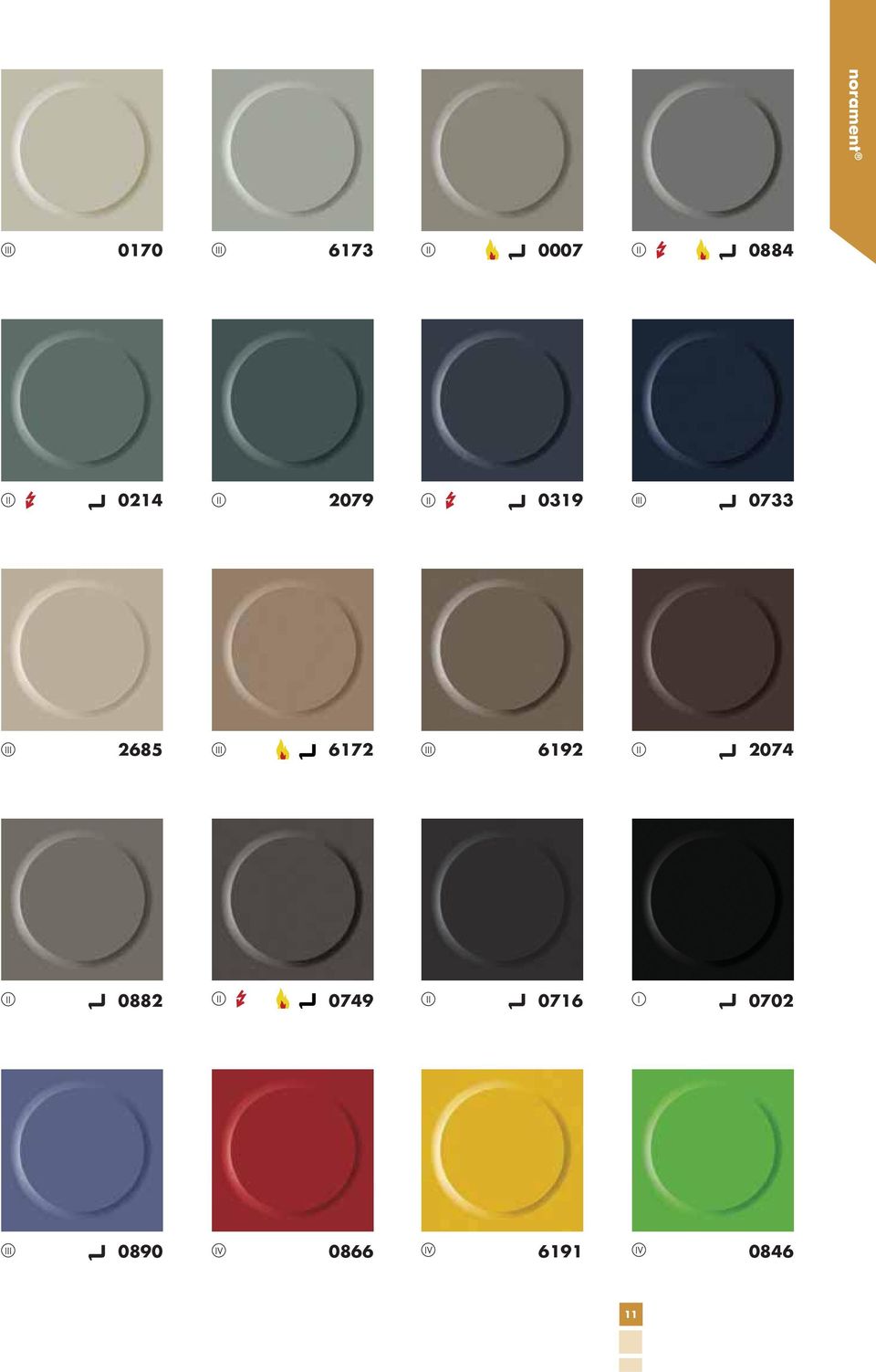

11 norament III III II II II 0214 II 2079 II 0319 III II 2074 III III III II 0882 II 0749 II 0716 I 0702 III 0890 IV 0866 IV 6191 IV

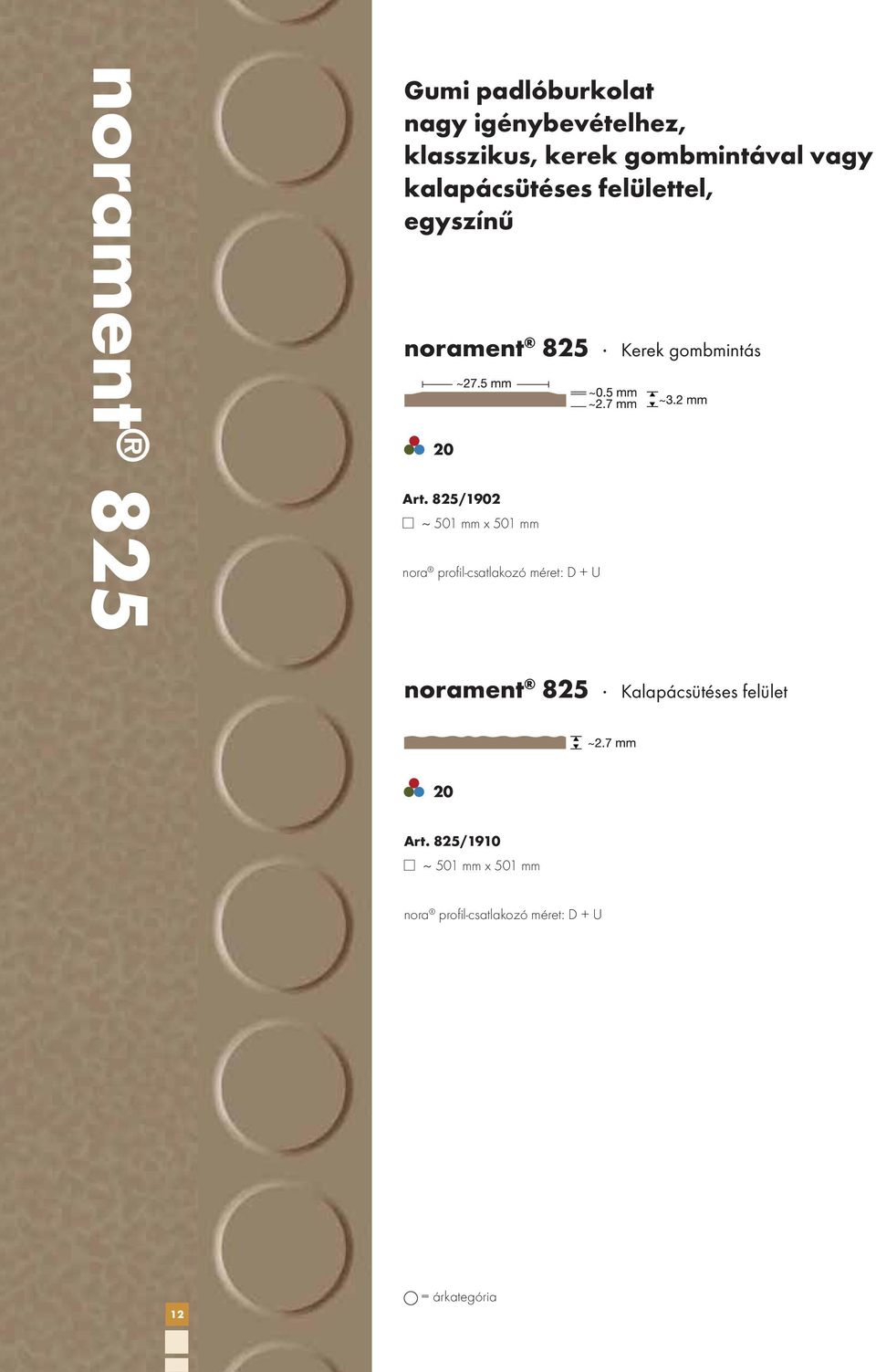

12 norament 825 Gumi padlóburkolat nagy igénybevételhez, klasszikus, kerek gombmintával vagy kalapácsütéses felülettel, egyszínű norament 825 Kerek gombmintás 20 Art. 825/1902 ~ 501 mm x 501 mm nora profil-csatlakozó méret: D + U norament 825 Kalapácsütéses felület 20 Art. 825/1910 ~ 501 mm x 501 mm nora profil-csatlakozó méret: D + U 12 = árkategória 12

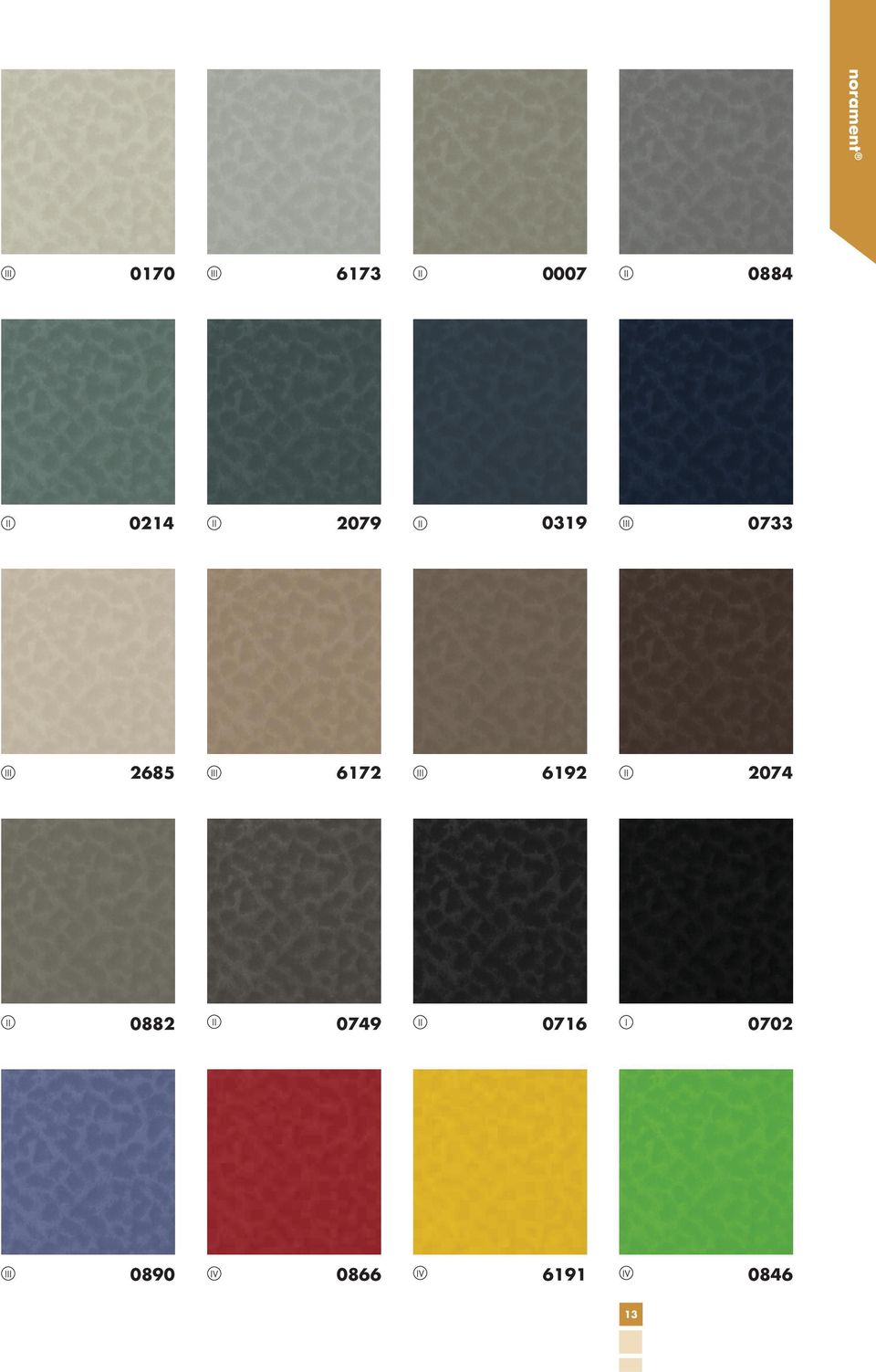

13 norament III III II II II 0214 II 2079 II 0319 III II 2074 III III III II 0882 II 0749 II 0716 I 0702 III 0890 IV 0866 IV 6191 IV

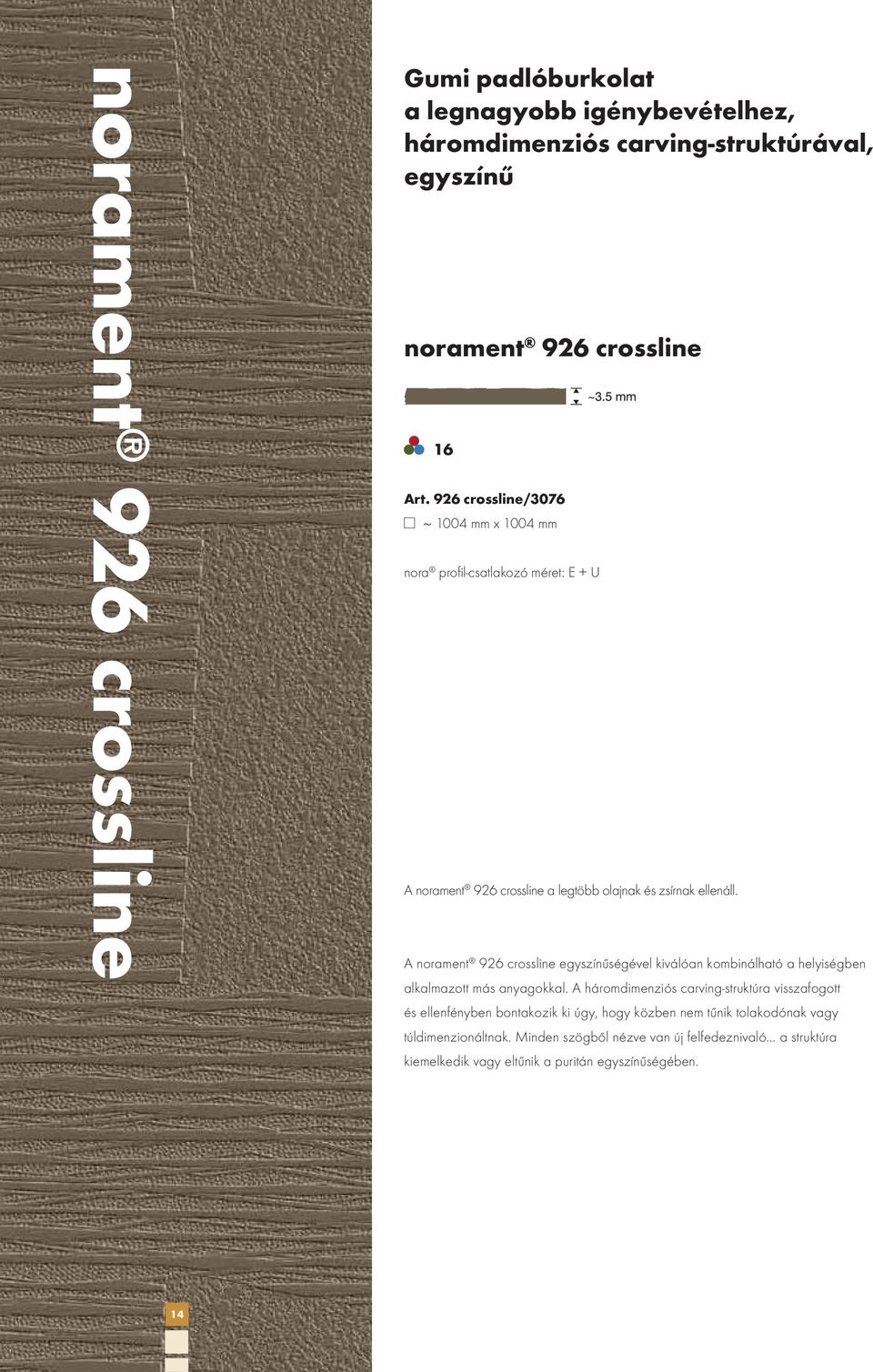

14 norament 926 crossline Gumi padlóburkolat a legnagyobb igénybevételhez, háromdimenziós carving-struktúrával, egyszínű norament 926 crossline 16 Art. 926 crossline/3076 ~ 1004 mm x 1004 mm nora profil-csatlakozó méret: E + U A norament 926 crossline a legtöbb olajnak és zsírnak ellenáll. A norament 926 crossline egyszínűségével kiválóan kombinálható a helyiségben alkalmazott más anyagokkal. A háromdimenziós carving-struktúra visszafogott és ellenfényben bontakozik ki úgy, hogy közben nem tűnik tolakodónak vagy túldimenzionáltnak. Minden szögből nézve van új felfedeznivaló a struktúra kiemelkedik vagy eltűnik a puritán egyszínűségében. 14

15 norament 6462* 6463* 6464* 6465* II IV IV IV IV 6466* IV 6467* III 6468 III 6469* * IV 0866 II II II II 0007 II 0749 II 0716 I 0702 * Part of = árkategória 15

16 norament 926 strada Gumi padlóburkolat a legnagyobb igénybevételhez, kockázott struktúrával harmónikus szemcsés mintázattal norament 926 strada 16 Art. 926 strada/1870 ~ 1004 mm x 1004 mm nora profil-csatlakozó méret: E + U A norament 926 strada a legtöbb olajnak és zsírnak ellenáll. A norament 926 strada burkolólap-jellege a burkolt felületen is megmarad. A fényvisszaverődést megtörő Carré struktúra a ránézés irányától és a fénybeeséstől függően páratlanul szép, folyton változó fény- és árnyékhatásokat láttathat. Ez a hatás egy burkoló lapon belül is érzékelhető. 16

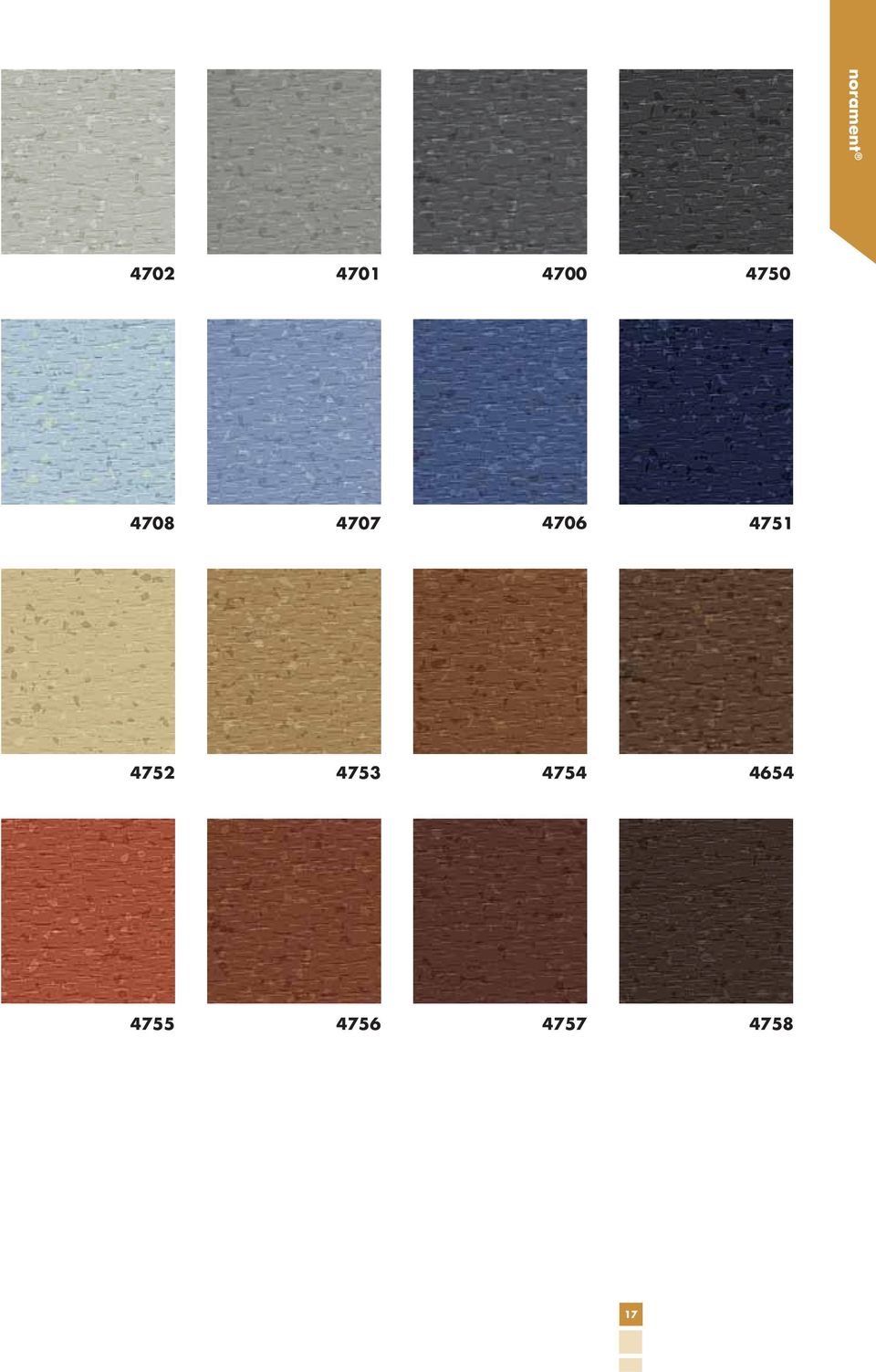

17 norament

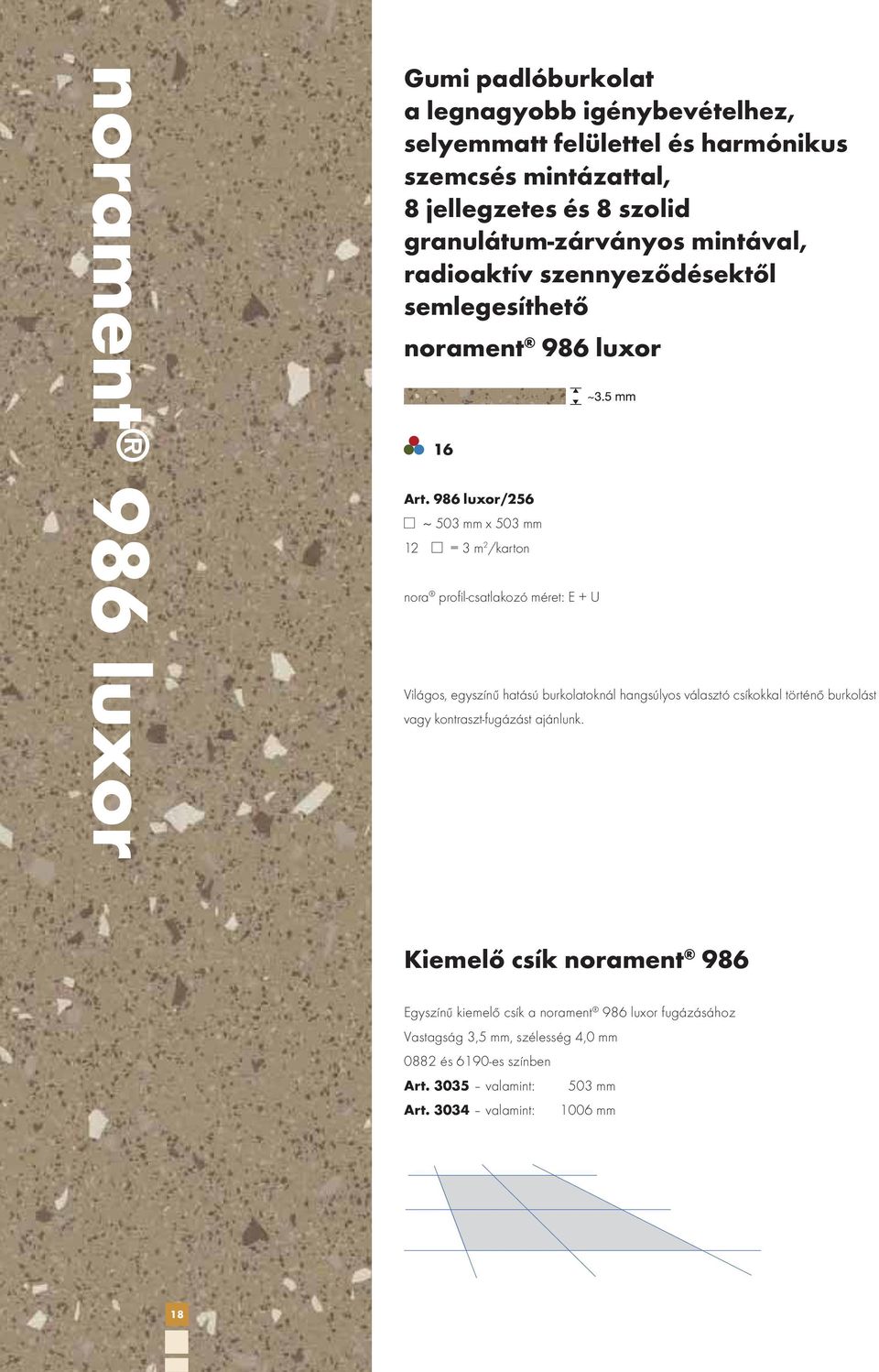

18 norament 986 luxor Gumi padlóburkolat a legnagyobb igénybevételhez, selyemmatt felülettel és harmónikus szemcsés mintázattal, 8 jellegzetes és 8 szolid granulátum-zárványos mintával, radioaktív szennyeződésektől semlegesíthető norament 986 luxor 16 Art. 986 luxor/256 ~ 503 mm x 503 mm 12 = 3 m 2 /karton nora profil-csatlakozó méret: E + U Világos, egyszínű hatású burkolatoknál hangsúlyos választó csíkokkal történő burkolást vagy kontraszt-fugázást ajánlunk. Kiemelő csík norament 986 Egyszínű kiemelő csík a norament 986 luxor fugázásához Vastagság 3,5 mm, szélesség 4,0 mm 0882 és 6190-es színben Art valamint: 503 mm Art valamint: 1006 mm 18

19 norament

20 norament 926 serra Gumi padlóburkolat a legnagyobb igénybevételhez lapos, egy irányba mutató relief-struktúrával és finom szemcsés mintázattal norament 926 serra 20 Art. 926 serra/3016 ~ 1004 mm x 502 mm nora profil-csatlakozó méret: E + U A norament 926 serra a legtöbb olajnak és zsírnak ellenáll. Az 1004 mm x 502 mm szabványméretű norament 926 serra burkolólapokból egyéni burkolási kombinációkhoz kisebb lapformátumok is gyárthatók. Igény szerint letompított élű lapokat is szállítunk, így a burkolólapjelleg az elkészült felületen nagyobb hangsúlyt kap. 20

21 norament

22 norament 926 grano Gumi padlóburkolat a legnagyobb igénybevételhez, kalapácsütéses felülettel, szemcsés mintázattal norament 926 grano 32 Art. 926 grano/1880 ~ 1004 mm x 1004 mm nora profil-csatlakozó méret: E + U norament 926 grano Kettős padlóhoz 5 Art. 926 grano/1911 ~ 610 mm x 610 mm Végső méret 600 mm x 600 mm A norament 926 grano a legtöbb olajnak és zsírnak ellenáll. Ezek a színek a következő termékeknél is szállíthatók: norament 928 grano ed elektrosztatikusan levezető ed norament 923 grano különleges tűzvédelmi követelményeknél norament formalépcsők A megjelölt színből norament 926 grano formalépcső is szállítható. 22

23

24 noraplan termékválaszték A lapokban és tekercsben szállítható termékekből álló noraplan program csaknem korlátlan kialakítási lehetőségeket kínál a profilozás nélküli rendkívül sokféle mintázatnak és az egymással tökéletesen összehangolt színválasztéknak köszönhetően. Az összehangolt tartozékprogram jól kiegészíti a noraplan rendszert. 24

25 25 noraplan

26 noraplan uni Gumi padlóburkolat egyszínű noraplan uni 20 Art Art ~ 1.22 m x 12.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton ~2.0 mm nora profil-csatlakozó méret: A + U 26

27 noraplan

28 noraplan sentica Gumi padlóburkolat harmonikusan egymáshoz hangolt színkompozíciókból álló, változó alapszínnel noraplan sentica 2.0 mm 38 Art Art ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U noraplan sentica 3.0 mm 12 Art ~ 1.22 m x 12.0 m Art ~ 610 mm x 610 mm 10 = 3.72 m 2 /karton nora profil-csatlakozó méret: D + U nora tartozékszínválaszték a noraplan sentica-hoz lásd a 29D kihajtható oldalt! Ezek a színek a következő termékeknél is szállíthatók: noraplan sentica ed elektrosztatikusan levezető ed noraplan sentica acoustic 20 db lépészajcsökkentés 28

29 A 29B

30 Creation A. Haw Architects, London nora tartozékszínválaszték a noraplan sentica-hoz Színek noraplan sentica nora lábazati elemek nora lábazati szegélyek és sarokelemek nora fugamassza nora termozsineg S 1023 U S 1024 U SA 7002 A/D S 3003 A/D SI 7001 A/D noraplan signa Gumi padlóburkolat három, egymáshoz hangolt csillogó színkomponens alkotta alaptónussal és jellegzetes granulátum zárványokkal noraplan signa 2.0 mm 48 Art ~ 1.22 m x 15.0 m Art ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U noraplan signa 3.0 mm 17 Art ~ 1.22 m x 12.0 m Art ~ 610 mm x 610 mm 10 = 3.72 m 2 /karton nora profil-csatlakozó méret: D + U nora tartozékszínválaszték a noraplan signa-hoz lásd a 31D kihajtható oldalt! Ezek a színek a következő termékeknél is szállíthatók: noraplan signa ed elektrosztatikusan levezető ed noraplan signa acoustic 20 db lépészajcsökkentés 29C 29D 30

31 A 31B

32 nora tartozékszínválaszték a noraplan signa-hoz Színek noraplan signa nora lábazati elemek nora lábazati szegélyek és sarokelemek nora fugamassza nora termozsineg S 1023 U S 1024 U SA 7002 A/D S 3003 A/D SI 7001 A/D * * * * * * * * * * * * * * * * 2970 noraplan unita Gumi padlóburkolat tartósan rugalmas kautcsuk és iránymentesen szórt gránit-őrlemény anyagkombinációja, két időtlen dizájn változatban noraplan unita Dizájn decens gránit őrleménnyel NP granit Artikel Art ~ 1.22 m x 15.0 m nora profil-csatlakozó méret: A + U noraplan unita Dizájn csillogó gránit őrleménnyel NP granit Artikel Art ~ 1.22 m x 15.0 m nora profil-csatlakozó méret: A + U ~2.0 mm ~2.0 mm Útmutatás: A gránit természetes termék, és ezért csekély mértékű színeltérések fordulhatnak elő az anyagban egy gyártási tételen belül is. 31C * Nem pontosan az alapszínhez illő, nora systems ajánlás Az alapszínhez illő szín 31D 32

33 noraplan

34 noraplan mega Gumi padlóburkolat harmónikus, háromszínű granulátum mintázattal noraplan mega 2.0 mm 20 Art. 106 Art. 206 ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U noraplan mega 3.0 mm 8 Art ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: D + U Ezek a színek a következő termékeknél is szállíthatók: noraplan mega ed elektrosztatikusan levezető ed noraplan mega acoustic 20 db lépészajcsökkentés 34

35 noraplan

36 noraplan eco Gumi padlóburkolat harmónikus, granulátum mintázattal noraplan eco 16 Art Art ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U 36

37 noraplan

38 noraplan stone Gumi padlóburkolat finom, illesztést nem igénylő, szemcsés mintázattal és fénytükröződést megtörő felületi struktúrával noraplan stone 20 Art. 149 Art. 249 ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U Ezek a színek a következő termékeknél is szállíthatók: noraplan stone ed elektrosztatikusan levezető ed noraplan stone acoustic 20 db lépészajcsökkentés 38

39 noraplan

40 noraplan ultra grip Biztonsági gumiburkolat a fokozott csúszásmentességért, TRRL Pendulum Test 36+, csúszásmentesség R11 a DIN és BGR 181 ill. GUV-R 181 szerint, különösen környezetbarát, BRE A+ rating noraplan ultra grip NP grip Artikel 1280/ Art ~ 1.20 m x 15.0 m nora profil-csatlakozó méret: A + U A noraplan ultra grip a legtöbb olajnak és zsírnak ellenáll. 40

41 noraplan

42 Speciális burkolatok A standard nora burkolatok mellett széles választékkal állunk rendelkezésre speciális alkalmazási területekhez is. Í lehetséges a különböző funkciókat ellátó területeken az egységes optikai felület megvalósítása. 42

43 43 Speciális burkolatok

44 norament ed Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat norament 928 ed 4 Art. 928 ed/399 é v g a r a n c i a * további információ a megadott címen ~ 1002 mm x 1002 mm a megadott elektrosztatikus tulajdonságokra, garanciafeltételeinknek* megfelelœ alkalmazás esetén. nora profil-csatlakozó méret: E + U norament 928 grano ed 8 Art. 928 grano ed/1880 ~ 1002 mm x 1002 mm nora profil-csatlakozó méret: E + U 5 Kettős padlóhoz Art. 928 grano ed/1911 ~ 610 mm x 610 mm Végső méret 600 mm x 600 mm 44

45 Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat Elektromos készülékek, részegységek és tartozékok optimális ESD-védelmére Védelem elektrosztatikus kisülések ellen A legtöbb olajnak és zsírnak ellenálló Alkalmas villástargonca közlekedésére is Speciális burkolatok

46 noraplan ed Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat noraplan sentica ed 2.0 mm 12 Art Art é v g a r a n c i a * további információ a megadott címen ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton a megadott elektrosztatikus tulajdonságokra, garanciafeltételeinknek* megfelelœ alkalmazás esetén. nora profil-csatlakozó méret: A + U noraplan sentica ed 3.0 mm 12 Art ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: D + U Tanács: A 6504, 6505 és 6508 színeket olyan területekre ajánljuk, ahol csekély mértékű a foltképződés és a szennyeződések kialakulása (pl. műtőkhöz és intenzív részlegekre nem). 46

47 Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat Elektromos készülékek, részegységek és tartozékok optimális ESD-védelmére Védelem elektrosztatikus kisülések ellen A legtöbb olajnak és zsírnak ellenálló Speciális burkolatok

48 noraplan ed Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat noraplan signa ed 2.0 mm 14 Art. 1390* ~ 1.22 m x 15.0 m Art. 2390* é v g a r a n c i a * további információ a megadott címen ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton a megadott elektrosztatikus tulajdonságokra, garanciafeltételeinknek* megfelelœ alkalmazás esetén. nora profil-csatlakozó méret: A + U noraplan signa ed 3.0 mm 14 Art. 1523* ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: D + U * Csekély különbségek lehetségesek a szemcse eloszlásban. Kérjük, szükség esetén igényeljen egyedi színmintát. 48

49 Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat Elektromos készülékek, részegységek és tartozékok optimális ESD-védelmére Védelem elektrosztatikus kisülések ellen A legtöbb olajnak és zsírnak ellenálló Speciális burkolatok

50 noraplan ed Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat noraplan stone ed 6 Art. 129 Art. 229 é v g a r a n c i a * további információ a megadott címen ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton a megadott elektrosztatikus tulajdonságokra, garanciafeltételeinknek* megfelelœ alkalmazás esetén. nora profil-csatlakozó méret: A + U 50

51 Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat Elektromos készülékek, részegységek és tartozékok optimális ESD-védelmére Védelem elektrosztatikus kisülések ellen A legtöbb olajnak és zsírnak ellenálló Speciális burkolatok

52 noraplan ed Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat noraplan mega ed 2.0 mm 8 Art. 100 Art. 200 é v g a r a n c i a * további információ a megadott címen ~ 1.22 m x 15.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton a megadott elektrosztatikus tulajdonságokra, garanciafeltételeinknek* megfelelœ alkalmazás esetén. nora profil-csatlakozó méret: A + U 2 Art ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U Tanács: A 1872 és 1873-as színeket csak olyan területekre ajánljuk ahol a foltosodás és szennyeződés lehetősége csekély. noraplan mega ed 3.0 mm 8 Art ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: D + U 52

53 Elektrosztatikusan levezető ed (disszipatív) gumi padlóburkolat Elektromos készülékek, részegységek és tartozékok optimális ESD-védelmére Védelem elektrosztatikus kisülések ellen A legtöbb olajnak és zsírnak ellenálló Speciális burkolatok

54 noraplan ec norament ec 54 Elektrosztatikusan vezetőképes ec (konduktív) gumi padlóburkolat noraplan astro ec 4 Art Art é v g a r a n c i a * további információ a megadott címen ~ 1.22 m x 12.0 m ~ 610 mm x 610 mm 15 = 5.58 m 2 /karton nora profil-csatlakozó méret: A + U ~2.0 mm norament 927 grano ec Art. 927 grano ec/1880 ~ 1004 mm x 1004 mm a megadott elektrosztatikus tulajdonságokra, garanciafeltételeinknek* megfelelœ alkalmazás esetén. nora profil-csatlakozó méret: E + U

55 Elektrosztatikusan vezetőképes ec (konduktív) gumi padlóburkolat Elektromos készülékek, részegységek és tartozékok optimális ESD-védelmére Robbanásveszélyes területeken is alkalmazható Nagymértékben ellenáll savaknak, lúgoknak (norament 927 grano ec) Alkalmas villástargonca közlekedésére is (norament 927 grano ec) Speciális burkolatok

56 noraplan acoustic Gumi padlóburkolat erős lépészajcsökkentő hátoldallal, lépészajcsökkentési érték noraplan sentica acoustic 12 Art ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: F + U 20 db A noraplan acoustic gumiburkolatot a nora termozsineggel tömíteni kell. 56

57 Speciális burkolatok

58 noraplan acoustic Gumi padlóburkolat erős lépészajcsökkentő hátoldallal, lépészajcsökkentési érték noraplan signa acoustic 8 Art ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: F + U 20 db noraplan mega acoustic 8 Art. 188 ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: F + U A noraplan acoustic gumiburkolatot a nora termozsineggel tömíteni kell. 58

59 Speciális burkolatok

60 noraplan acoustic Gumi padlóburkolat erős lépészajcsökkentő hátoldallal, lépészajcsökkentési érték noraplan stone acoustic 20 Art. 148 ~ 1.22 m x 12.0 m nora profil-csatlakozó méret: F + U 20 db A noraplan acoustic gumiburkolatot a nora termozsineggel tömíteni kell. 60

61 Speciális burkolatok

62 norament 923 / 923 grano Gumi padlóburkolat különleges tűzvédelmi követelményeknél norament Art. 923/354 ~ 1000 mm x 1000 mm nora profil-csatlakozó méret: E + U norament 923 grano 4 Art. 923 grano/1880 ~ 1000 mm x 1000 mm nora profil-csatlakozó méret: E + U norament formalépcsők A megjelölt színből norament 923 és norament 923 grano formalépcsők is szállíthatók. 62

63 Gumi padlóburkolat különleges tűzvédelmi követelményeknél Égéstoxikológiai hatás jelentéktelen Hatásosan ellenáll az UV sugárzásnak Speciális burkolatok

64 norament 975 LL Gumiburkolat, rögzítőrendszerrel történő gyors burkoláshoz norament 975 LL serra design relief-struktúrával 3 Art. 975 LL/3042 ~ 1000 mm x 500 mm 9 Igény szerint letompított élű lapokat is szállítunk (cikk-sz. 3043). nora profil-csatlakozó méret: E + U norament 975 LL grano design kalapácsütéses felületi struktúrával Art. 975 LL/1880 ~ 1000 mm x 500 mm nora profil-csatlakozó méret: E + U A norament 975 LL nem alkalmas olyan területek burkolására, amelyek - sok vagy rendszeres nedvességnek vannak kitéve (pl. bejárat) - nagy vagy gyakori dinamikus nyomóterhelésnek kell ellenállniuk - nagy hőmérséklet-ingadozásoknak, pl. közvetlen, hosszabb ideig tartó napsugárzásnak vannak kitéve A norament 975 LL és a norament 926 grano, valamint a norament 926 serra standard termékek közötti dizájn-eltéréseknek gyártástechnikai okai vannak. Kérjen egyedi színmintát a kívánt norament termékből. 64

65 nora Quickfix száraz ragasztórendszerrel rögzíthető gumiburkolat; újra felszedhető vagy állandó Azonnal járható és terhelhető A legtöbb olajnak és zsírnak ellenálló Különösen alkalmas - álpadlókra és üreges padlókra - a meglevő régi burkolatokra - határidőhöz kötött burkolatfektetésekhez Speciális burkolatok

66 norament 992 / 992 grano Gumi padlóburkolat olyan területeken ahol magas követelmények vannak a burkolattal szemben támasztva (pl. jégcsarnokok, golfklubbok, lóistállók) norament Art. 992/1956 ~ 1002 mm x 1002 mm nora profil-csatlakozó méret: N Vegye figyelembe az árcsoportot fekete/színes norament 992 grano 6 Art. 992 grano/1955 Kalapácsütéses felületi struktúra ~ 1002 mm x 1002 mm nora profil-csatlakozó méret: N Tanács: Kalapácsütéses felület nem alkalmas jég-sportcsarnokok területére, ahol pl. hóolvadék miatt víztócsák, és lefagyások keletkezhetnek. 66

67 Speciális burkolatok

68 nora formalépcsők Egyedi igényeknek megfelelő, méretre szabott megoldások a lépcsőterületeken: A robusztus, egy darabban gyártott norament formalépcsőktől kezdve a padlóburkolat és lépcsőélvédő/sarokelem kombinációjával készített lépcsőkig terjed a standard program. 68

69 69 Formalépcsők

70 norament formalépcsők Egy darabban előre gyártott lépcső, egyenes, derékszögű lépcsőkhöz 12 db norament Art. 926/464 Szélesség 1002 mm Art. 926/465 Szélesség 1285 mm Art. 926/466 Szélesség 1614 mm Art. 926/467 Szélesség 2004 mm norament formalépcsők jelző- vagy biztonsági csíkkal A norament formalépcsőket a következő jelző- és biztonsági csíkokkal lehet ellátni, a standard termékválasztékban található bármely aktuális szélességben és színben: Utánvilágító sárga jelzőcsík a DIN szerint, 2 cm széles, a lépcsőél lépőfelületébe beépítve 2 vagy 3 cm széles uni jelzőcsík 0122, világosszürke és 0895, jelző sárga színben, a lépőfelületbe és tetszés szerint a lépcsőél függőleges részébe is beépítve 2 vagy 3 cm széles ultra grip biztonsági jelzőcsík a fokozottabb csúszásmentességért, 6029, sárga és 6014, szürke színben, a lépcsőél lépőfelületébe és tetszés szerint a függőleges részébe is beépítve A jelző és biztonsági csíkok igény szerint más szélességekben és színekben is kaphatók. = árkategória 70

71 Lépcsőkhöz, különösen nagy igénybevétellel. Egyszínű, fellépő felület gombmintázattal II II III III II II II III 6172 Formalépcsők II 0884 II 0749 II 0716 I

72 norament formalépcsők Egy darabban előre gyártott lépcső, egyenes, derékszögű lépcsőkhöz 12 db norament 926 grano 12 Art. 926 grano/463 Szélesség 1002 mm Art. 926 grano/479 Szélesség 1285 mm Art. 926 grano/468 Szélesség 1614 mm Art. 926 grano/469 Szélesség 2004 mm norament formalépcsők jelző- vagy biztonsági csíkkal A norament formalépcsőket a következő jelző- és biztonsági csíkokkal lehet ellátni, a standard termékválasztékban található bármely aktuális szélességben és színben: Utánvilágító sárga jelzőcsík a DIN szerint, 2 cm széles, a lépcsőél lépőfelületébe beépítve 2 vagy 3 cm széles uni jelzőcsík 0122, világosszürke és 0895, jelző sárga színben, a lépőfelületbe és tetszés szerint a lépcsőél függőleges részébe is beépítve 2 vagy 3 cm széles ultra grip biztonsági jelzőcsík a fokozottabb csúszásmentességért, 6029, sárga és 6014, szürke színben, a lépcsőél lépőfelületébe és tetszés szerint a függőleges részébe is beépítve A jelző és biztonsági csíkok igény szerint más szélességekben és színekben is kaphatók. 72

73 Lépcsőkhöz, különösen nagy igénybevétellel, vidám szemcse mintázatú, fellépő felület kalapácsütéses felülettel Formalépcsők

74 norament formalépcsők Lépcsőkhöz, különösen nagy igénybevétellel norament 923 Egyszínű, fellépő felület gombmintázattal 4 Art. 923/465 Szélesség 1285 mm norament 923 grano Szemcsemintázattal, fellépő felület kalapácsütéses mintázattal 4 Art. 923 grano/479 Szélesség 1285 mm 74

75 Különleges tűzvédelmi követelményeknél Égéstoxikológiai hatás jelentéktelen Hatásosan ellenáll az UV sugárzásnak Formalépcsők 75

76 nora lépcsőtartozékok nora lépcsőtartozékok norament és noraplan gumiburkolatokkal összhangban álló tartozékprogram. Egyéb más burkolatokkal is kombinálható. A nora profilok ütés és ütközésállóak, nem zsugorodnak, nem tartalmaznak lágyítót, hosszú ideig megtartják funkciójukat. nora lépcsőélek nora sarokelemek T 5049 / T 5044 Csúsztatórés a gyors, egyszerű és gondos burkolási munkához. Mindegyik lépcsőhöz alkalmas. Minimum rendelhető mennyiség : 5 m Standard hosszúság: 2.5 m Fix hosszúságok: 1.00/1.25/1.65/2.0/2.50 m. TW 7005 U/ TW 7006 U/ TG 7003 U/TG 7004 U Elemek a derékszögű lépcsők fali és orsótéri lezárásához. Szállítási egység: darabonként nora lábazati elem és záróprofil S 1008 U Univerzálisan felhasználható lábazat. Szállítási egység: 10 fm-es tekercsben A 5013 U Dobogókhoz és emelvényekhez Szállítási egység: 2.5 m 76

77 T 5049: ragasztás kontaktragasztóval T 5044: ragasztás nora Profix ragasztószalaggal T 5049 A/C T 5049 E/F T 5044 A/C T 5044 E/F 2,0 és 2,7 mm vastag burkolatokhoz 3,5 és 4,0 mm vastag burkolatokhoz 2,0 és 2,7 mm vastag burkolatokhoz 3,5 és 4,0 mm vastag burkolatokhoz TW 7006 U (külső sarokelem) TW 7005 U (belső sarokelem) TG 7004 U (külső sarokelem) TG 7003 U (belső sarokelem) ~4.8 mm ~50 mm Fali oldal ~170 mm ~170 mm ~170 mm ~170 mm ~170 mm ~170 mm Orsótéri oldal ~8.2 mm ~18 mm ~33 mm Formalépcsők Keresztmetszet mérete azonos a csatlakozó S 1008 U mérettel ~170 mm ~170 mm Keresztmetszet mérete azonos a A 5013 U záróprofil mérettel 7 8 S 1008 U Záróprofil nora TW sarokelemekhez A 5013 U Záróprofil nora TG sarokelemekhez 77

78 nora lépcsőtartozékok nora lépcsőfríz nora Stepfix 240 Speciális kétoldalú ragasztószalag Fal és orsótéri oldalhoz. Kalapácsütéses felület, granulátum mintázattal. 2 Art. 819 ~ 600 mm x 100 mm Vastagság: 10 mm Szállítási egység: darabonként norament formalépcsők, noraplan acoustic lépcsőanyagok, lépcsők nora T 5044-es élvédővel és nora lépcsőfriz burkolására. Speciális nora program lépcsőkhöz A speciális program különböző keresztmetszetű profilokat ajánl speciális alkalmazásra. Az itt bemutatott profilok példaként szolgálnak. További egyedi gyártások lehetségesek. Szállítási egység és legkisebb rendelhető mennyiség kérésre. nora lépcsőélek T 5019 / T 5033 / T 5045 / T 5005 nora fali lezáró elem lépcsőkhöz S 1030 U 78

79 9 9 (lásd a 77. oldalon) ~10 mm ~100 mm ~600 mm A gazdaságos és környezetbarát innovatív ragasztóanyag. Alkalmazható újépítéseknél és felújításoknál. Előnyei: jelentős időmegtakarítás a burkolásnál, szagtalan, azonnal járható, gazdaságos, környezetbarát, kitűnő ragasztóerő Formalépcsők ~50 mm ~26 mm ~50 mm ~45 mm Csatlakozó méret T 5019 A = 2.1 mm T 5019 C = 2.7 mm T 5019 D = 3.1 mm T 5019 F = 4.1 mm T 5019 H = 5.0 mm ~36 mm Csatlakozó méret T 5033 A = 2.1 mm Csatlakozó méret T 5045 A = 2.1 mm ~50 mm Csatlakozó méret T 5005 E = 3.7 mm 5 79

80 Színskála nora tartozékok norament 926 formalépcsők gombmintázattal, egyszínű norament 926 grano formalépcsők kalapácsütéses felület, granulátum mintázattal

81 ~1 színek nora lépcsőél nora sarokelemek nora lábazati nora elem záróprofil TG 7003 U TG 7004 U TW 7005 U T 5044 A/C T 5044 E/F T 5049 A/C T 5049 E/F TW 7006 U S 1008 U A 5013 U ~8.2 ~170 mm Formalépcsők

82 nora tartozékok A nora választékot egy átfogó, a burkolatokkal összhangban álló tartozékrendszer egészíti ki. 82

83 83 Tartozékok

84 nora tartozékok nora tartozékok norament és noraplan burkolatokkal mind optikailag mind funkcióban öszhangban álló tartozékok. Győződjön meg Ön is. Könnyen tisztítható, magas higiéniai követelményeknek is megfelel. Ütés és ütközésállóak, nem tartalmaznak lágyítókat, ezért hosszú ideig megtartják funkciójukat. nora lábazati szegélyek és sarokelemek nora lábazati elemek S 3003 / SI 7001 / SA 7002 Könnyen tisztítható, magas higiéniai követelmények esetén is alkalmas. Szállítási egység: SA 7002 és SI 7001: darabonként S 3003: 10 fm-es tekercsben S 1023 U / S 1024 U Különösen magas optikai igényeknek is megfelel. A tartósan rugalmas tömitőél 1 mm-es gombminta vastagságig megbízhatóan zár a gombminta felett is. Optimálisan alkalmas a kettős padlók falzáró profiljaként. Szállítási egység: 10 fm-es tekercsben nora profilok S 1008 U Csatlakozó lábazati elem a nora TW sarokelemekhez. Szállítási egység: 10 fm-es tekercsben nora sarok hajlatidom H 9010 Optimális átmenetet biztosit a padló és fal között. Szállítási egység: 10 fm-es tekercsben nora szél- és sarokvédő profil K Ütés- és ütközésvédelem a személyek, falsarkok, szállítóeszközök védelméhez Szállítási egység: 2.5 m

85 SA 7002 A/D/E Lábazati sarokelem külső sarok S 3003 A/D/E Lábazati elem SI 7001 A/D/E Lábazati sarokelem belső sarok Csatlakozó méret Csatlakozó méret SA 7002 A = 2.1 mm SA 7002 D = 3.1 mm SA 7002 E = 3.7 mm Csatlakozó méret S 3003 A = 2.1 mm S 3003 D = 3.1 mm S 3003 E = 3.7 mm Csatlakozó méret SI 7001 A = 2.1 mm SI 7001 D = 3.1 mm SI 7001 E = 3.7 mm S 1024 U S 1023 U S 1008 U Tartozékok K 9022 H

86 nora tartozékok nora termozsineg noraplan burkolathoz Szinei a noraplan rendszerhez igazodnak. Mivel a noraplan burkolatok lágyítókat nem tartalmaznak, burkolás után men zsugorodnak, így tömítés nem szükséges. Csak a noraplan acoustic burklatoknál szükséges tömítés a nagymértékű rugalmasság miatt. A többi burkolatnál nedvességérzékeny helyiségekben, állandó, intenzív, nedves tisztítási területeken, különleges higiéniai követelményeket igénylő helyiségekben, valamint laboratóriumokban javasolt a tömítés. Mütőkben, vagy más kisebb noraplan felületeknél, ahol a lábazatok nora kétkomponensű fugaanyaggal kerülnek tömítésre, az egyéb területeket is -az egységesség miatt- nora fugaanyaggal tömíthetjük. Cikkszám 946 Kerek, Ø 4 mm átmérő, tekercsek 100 fm nora Profix ragasztószalag nora Profix 50 a S 1023-as lábazati elem gyors felragasztására nora Profix 90 a S 1024 U, S 3003 valamint saját anyagából felhajtott lábazat gyors felragasztásához (hajlatidommal). nora falvédő szegély W 9001 Optimálisan védi a falakat, ágyakat, berendezéseket stb. Szállítási egység: 10 fm-es tekercsben nora speciális program 86 nora speciális program A speciális program különböző keresztmetszetű profilokat ajánl speciális alkalmazásra. Szállítási egység és legkisebb rendelhető mennyiség kérésre. Az itt megjelölt profilok csak páldák. További egyedi gyártás lehetséges. nora lábazati elem S 3014 N Speciális lábazati elem norament 992 és norament 992 grano burkolathoz nora lábazati elem S 1013 U 10 cm magas lábazati elem, más burkolatfajtáknál is felhasználható. Szállítási egység: 10 fm-es tekercsben

87 nora 1-komponensű fugamassza Szineket lásd a 88/90 oldalon Mivel a norament és noraplan burkolatok lágyítókat nem tartalmaznak, a burkolás után nem zsugorodnak, így tömítés nem szükséges. Ennek ellenére javasolt nedvességérzékeny aljzatoknál, olyan helyiségeknél, ahol intenzív, nedves takarítást alkalmaznak, vagy olyan területeken, ahol különleges higiéniai követelményeknek kell eleget tenni. Ezen speciális területeken minden norament és noraplan burkolat fugázása a követelményeknek megfelelően lehetséges, kivéve a norament 992 és norament 992 grano termékeket. Cikksz ml kartus 1 egyszer használatos kartus fm-re elegendő Útmutatás: Fuga kihúzó (cikksz ) és nora folyékony viasz (cikksz ) nálunk kapható. A nora lábazati elemek alkalmazása Saját anyagából felhajtott lábazat noraplan gumi burkolatokból ~5 mm ~235 mm W 9001 Tartozékok S 3014 N S 1013 U 87

88 Színskála nora tartozékok színek nora lábazati szegélyek nora lábazati szegélyek és sarokelemek S 1023 U S 1024 U 2144 S 1008 U SA 7002 A S 3003 A SI 7001 A SA 7002 D S 3003 D SI 7001 D SA 7002 E S 3003 E SI 7001 E nora falvédő szegély W 9001 nora szélés sarokvédő profil K 9022 nora fugamassza

89 színek nora lábazati szegélyek nora lábazati szegélyek és sarokelemek nora falvédő szegély nora szélés sarokvédő profil SA 7002 A SA 7002 D SA 7002 E S 3003 A S 3003 D S 3003 E S 1023 U S 1024 U S 1008 U SI 7001 A SI 7001 D SI 7001 E W 9001 K 9022 nora fugamassza Tartozékok A profilszínek és a padlóburkolatok párosítását lásd helyen. 89

90 színek nora lábazati szegélyek nora lábazati szegélyek és sarokelemek S 1023 U S 1024 U S 1008 U SA 7002 A S 3003 A SI 7001 A SA 7002 D S 3003 D SI 7001 D SA 7002 E S 3003 E SI 7001 E nora falvédő szegély W 9001 nora szélés sarokvédő profil K 9022 nora fugamassza

91 Műszaki adatok norament Vizsgálati módszerek Követelmények Folyamatban levő gyártás vizsgálati középértéke strada 926 grano 926 serra 926 crossline luxor grano grano 975 LL Megfelelőségi nyilatkozat EN Gyártó: nora systems GmbH, D Weinheim csúszási ellenállás EN DS megfelel tűzvédelmi besorolás EN ragasztás nélküli C fl -s1 C fl -s1 C fl -s1 B fl -s1 C fl -s2 B fl -s1 tűzvédelmi besorolás EN ásványi anyagból készitett aljzatra ragasztva B fl -s1 B fl -s1 B fl -s1 B fl -s1 C fl -s1 Tulajdonságok az EN 1817/EN szerint vastagság EN 428 középérték ± 0,20 mm 3,2 mm 4 mm 9 mm 4 mm 3,5 mm a megadott értéktől EN (Art. 1902) (Art. 354) (Art. 1956) középérték ± 0,15 mm 2,7 mm 3,5 mm 9 mm 3,5 mm 3,5 mm a megadott értéktől EN 1817 (Art. 1910) (Art. 1880) (Art. 1955) mérettartósság EN 434 ± 0,4 % ± 0,3 % ± 0,1 % szakadásellenállóság ISO 34-1 középérték 20 N/mm 35 N/mm 35 N/mm 30 N/mm 45 N/mm 45 N/mm 40 N/mm 40 N/mm eljárás B, munkamódszer A cigarettaparázs ellenállóság EN 1399 eljárás A (nyomás alatt) fokozat 4 eljárás B (égö állapotban) fokozat 3 megfelel megfelel hajlíthatóság EN 435, eljárás A 20 mm-es tüskeátmérő, repedésképződés nincs megfelel keménység ISO Shore A (EN ) 75 Shore A (EN 1817) 82 Shore A 82 Shore A 87 Shore A 94 Shore A 93 Shore A 70 Shore A 85 Shore A maradandó benyomódás középérték 0,25 mm 3,0 mm vastagság. EN 433 0,15 mm 0,15 mm 0,15 mm 0,10 mm 0,05 mm 0,30 mm 0,07 mm középérték 0,20 mm 3,0 mm vastagság. kopásállóság 5 N terheléssel ISO 4649, munkamódszer A 250 mm³ 115 mm³ 115 mm³ 130 mm³ 110 mm³ 125 mm³ 90 mm³ 145 mm³ színtartósság nem természetes fénnyel szemben EN B02, eljárás 3, vizsgálati feltételek 6.1 a) legalább 6-os fokozat a kék mérőpálcán fokozat 3 a szürke mérőpálcán (= 350 MJ/m²) szürke mérőpálca fokozat 3 EN A02 szerint Osztályba sorolás EN 685 Lakás/Ipari/Nagyipari 23/34/43 23/34/43 23/32/41 23/34/43 23/34/43 23/34/43 23/34/43 Kiegészítő műszaki tulajdonságok égéstoxigológiai tulajdonságok DIN csúszásgátlás DIN DIN lépészajcsökkentés ISO BGR 181 szerint R 9 A; B szabaddá vált svélgázok toxigológiailag jelentéktelenek R 9 strada, serra + crossline = R 10 strada, serra + crossline A; B 12 db 10 db szabaddá vált svélgázok toxigológiailag jelentéktelenek R 9 R 9 R 9 R 9 szabaddá vált svélgázok toxigológiailag jelentéktelenek grano: R 9 serra: R = 9 db 1910 = 6 db 8 db 354 = 12 db 1880 =10 db 15 db 8 db vegyszerbehatás EN 423 ellenálló a koncentrátum valamint a behatási idő függvényében* hővezetőképesség DIN ,42 W/mK 0,42 W/mK 0,43 W/mK 0,40 W/mK 0,53 W/mK 0,21 W/mK 0,42 W/mK padlófütés esetén is alkalmas elektromos szigetelőképesség IEC 60093, VDE 0303 T.30 > 10¹⁰ Ohm elektrosztatikus EN 1815 tulajdonságok járáskor antisztatikus, feltöltődés gumi cipőtalpnál < 2 kv görgőmozgás EN 425 görgősszékek használatára alkalmas, Typ W, EN szerint * ásványi olajak, zsírok, higított savak, lúgok valamint egyéb vegyszerek fokozott behatása esetén kérjük vegye fel a kapcsolatot cégünkkel EN 1817: homogén és heterogén műkaucsuk padlóburkolók részletezése. EN 12199: felületi mintázattal ellátott homogén és heterogén burkolatok specifi kációja. a gyártással összefüggésben álló színeltérésekre, valamint műszaki módosításokra melyek a termékek minősége érdekében történnek a jogot fenntartjuk /2012 Műszaki adatok

92 Műszaki adatok noraplan Vizsgálati módszerek Követelmények Folyamatban levő gyártás vizsgálati középértéke uni 2,0 mm signa 2,0 mm stone 2,0 mm mega 2,0 mm sentica 2,0 mm unita 2,0 mm ultra grip 2,0 mm eco 2,0 mm signa 3,0 mm mega 3,0 mm sentica 3,0 mm stone acoustic mega acoustic signa acoustic sentica acoustic Megfelelőségi nyilatkozat EN Gyártó: nora systems GmbH, D Weinheim csúszási ellenállás EN DS megfelel tűzvédelmi besorolás EN ragasztás nélküli B fl -s1 B fl -s1, ragasztott állapotban C fl -s1 C fl -s1 tűzvédelmi besorolás EN ásványi anyagból készitett aljzatra ragasztva B fl -s1 B fl -s1 C fl -s1 C fl -s1 B fl -s1 B fl -s1 B fl -s1, ragasztott állapotban C fl -s1 Tulajdonságok az EN 1817/EN szerint vastagság EN 428 középérték hab-hátoldal nélkül ± 0,15 mm hab-hátoldallal ± 0,20 mm 2,0 mm 2,0 mm 2,0 mm mérettartósság EN 434 ± 0,4 % ± 0,3 % cigarettaparázs ellenállóság EN 1399 eljárás A (nyomás alatt) fokozat 4 eljárás B (égő állapotban) fokozat 3 hajlíthatóság EN 435, eljárás A 20 mm-es tüskeátmérő, repedésképződés nincs megfelel nem megfelelő megfelel megfelel keménység ISO Shore A 94 Shore A 92 Shore A 92 Shore A 95 Shore A 92 Shore A 85 Shore A maradandó benyomódás középérték 0,15 mm < 2,5 mm vastagságnál 0,05 mm 0,05 mm 0,05 mm 0,06 mm megfelel 2,0 mm 3,0 mm 4,0 mm EN 433 középérték 0,20 mm 2,5 mm vastagságnál 0,05 mm acoustic: középérték 0,25 mm 0,25 mm kopásállóság 5 N terheléssel ISO 4649, eljárás A 250 mm³ 130 mm³ 150 mm³ 90 mm³ 150 mm³ 150 mm³ 130 mm³ színtartósság nem természetes fénnyel szemben EN B02, eljárás 3, vizsgálati feltételek 6.1 a) legalább 6-os fokozat a kék mérőpálcán fokozat 3 a szürke mérőpálcán (= 350 MJ/m²) szürke mérőpálca fokozat 3 EN A02 szerint Osztályba sorolás EN 685 Lakás/Ipari/Nagyipari 23/34/42 23/34/42 23/34/42 23/34/42 23/34/43 23/33/ Kiegészitő műszaki tulajdonságok égéstoxigológiai tulajdonságok DIN szabaddá vált svélgázok toxigológiailag jelentéktelenek csúszásgátlás stone: R 10 stone acoustic: R 10 DIN BGR 181 szerint R 9 R 11 R 9 R 9 egyéb: R 9 egyéb: R 9 DIN stone: A; B A; B; C BS 7976 TRRL Pendulum SATRA TM wet & dry wet: > 0,6 dry: > 0,45 lépészajcsökkentés ISO db 6 db 7 db 5 db 8 db 20 db vegyszerbehatás EN 423 ellenálló a koncentrátum valamint a behatási idő függvényében* hövezetőképesség DIN ,54 W/mK 0,61 W/mK 0,61 W/mK 0,61 W/mK 0,61 W/mK 0,12 W/mK padlófütés esetén is alkalmas elektromos szigetelőképesség IEC 60093, VDE 0303 T.30 > 10¹⁰ Ohm elektrosztatikus EN 1815 tulajdonságok járáskor antisztatikus, feltöltődés gumi cipőtalpnál < 2 kv görgőmozgás EN 425 görgősszékek használatára alkalmas, Typ W, EN szerint * ásványi olajak, zsírok, higított savak, lúgok valamint egyéb vegyszerek fokozott behatása esetén kérjük vegye fel a kapcsolatot cégünkkel EN 1817: homogén és heterogén műkaucsuk padlóburkolók részletezése. EN : Specifi káció sík elasztomer padlóburkolatokhoz hab alsó réteggel vagy anélkül, dekor réteggel. a gyártással összefüggésben álló színeltérésekre, valamint műszaki módosításokra melyek a termékek minősége érdekében történnek a jogot fenntartjuk 02/

93 Műszaki adatok nora ESD padlóburkolatok Vizsgálati módszerek Követelmények Folyamatban levő gyártás vizsgálati középértéke norament noraplan 928 ed 928 grano ed 927 grano ec stone ed 2,0 mm mega ed 2,0 mm signa ed 2,0 mm sentica ed 2,0 mm mega ed 3,0 mm signa ed 3,0 mm sentica ed 3,0 mm Megfelelőségi nyilatkozat EN Gyártó: nora systems GmbH, D Weinheim csúszási ellenállás EN DS megfelel ellenállás EN 1081 ed = 10 9 Ohm megfelel megfelel ec = 10 6 Ohm megfelel megfelel tűzvédelmi besorolás EN ragasztás nélküli C fl -s1, ragasztott állapotban C fl -s2 C fl -s1 tűzvédelmi besorolás EN ásványi anyagból készitett aljzatra ragasztva B fl -s1 C fl -s1 B fl -s1 C fl -s1 astro ec Tulajdonságok az EN 1817/EN /EN szerint vastagság EN 428 középérték ± 0,20 mm a megadott értéktől EN mm középérték ± 0,15 mm a megadott értéktől EN 1817/EN ,5 mm 3,5 mm 2,0 mm 3,0 mm 2,0 mm mérettartósság EN 434 ± 0,4 % ± 0,3 % szakadásellenállóság ISO 34-1 eljárás B, munkamódszer A cigarettaparázs ellenállóság EN 1399 középérték 20 N/mm 45 N/mm 30 N/mm eljárás A (nyomás alatt) fokozat 4 eljárás B (égő állapotban) fokozat 3 hajlíthatóság EN 435, eljárás A 20 mm-es tüskeátmérő, repedésképződés nincs megfelel megfelel keménység ISO Shore A (EN ) 75 Shore A (EN ) 84 Shore A 90 Shore A 95 Shore A maradandó benyomódás középérték 0,15 mm < 2,5 mm vastagságnál középérték 0,20 mm 2,5 mm vastagságnál 0,05 mm EN 433 középérték 0,25 mm 3,0 mm vastagságnál középérték 0,20 mm 3,0 mm vastagságnál 0,05 mm kopásállóság 5 N terheléssel ISO 4649, eljárás A 250 mm³ 80 mm 3 70 mm mm³ 150 mm³ színtartósság nem természetes fénnyel szemben EN B02, eljárás 3, vizsgálati feltételek 6.1 a) legalább 6-os fokozat a kék mérőlécen fokozat 3 a szürke mérőlécen (= 350 MJ/m²) megfelel szürke mérőpálca fokozat 3 EN A02 szerint osztályba sorolás EN 685 Lakás/Ipari/Nagyipari 23/34/43 23/34/42 23/34/43 23/34/42 Kiegészitő műszaki tulajdonságok égéstoxigológiai tulajdonságok DIN szabaddá vált svélgázok toxigológiailag jelentéktelenek csúszásgátlás DIN BGR 181 szerint R 9 szabaddá vált svélgázok toxigológiailag jelentéktelenek stone ed: R 10 egyéb: R 9 lépészajcsökkentés ISO db 10 db 10 db 6 db 7 db 6 db vegyszerbehatás EN 423 ellenálló a koncentrátum valamint a behatási idő függvényében* hővezetőképesség DIN ,40 W/mK 0,56 W/mK 0,54 W/mK 0,45 W/mK padlófűtés esetén is alkalmas görgőmozgás EN 425 görgősszékek használatára alkalmas, Typ W, EN szerint Elektromos mérési értékek** földelési ellenállás/ védöfőldelési ellenállás földlevezetési ellenállás/ földelési ellenállás ESD STM 7.1/ IEC ESD STM 97.1/ IEC feltőltödési feszültség ESD STM 97.2 IEC ragasztott állapotban 23 C (± 2 C) hőmérsékletnél, 25 % r. páratartalomnál ragasztott állapotban 23 C (± 2 C) hőmérsékletnél, < 25 % r. páratartalom és megfelelő aljzatelőkészítés padlóburkoló-rendszerre/vezetőképpes cipő (R < 5 x 10 6 Ohm) ragasztott állapotban 23 C (± 2 C) hőmérsékletnél, 25 % r. páratartalomnál 21 C-nál, meghatározott ESD cipőkkel bevizsgálva relatív páratartalom 20 % 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 10⁹ Ohm*** < 10⁶ Ohm 10⁶ 10⁹ Ohm*** < 10⁶ Ohm 3,5 x 10⁷ Ohm < 3,5 x 10⁷ Ohm < 10 V 3,5 x 10⁷ Ohm földlevezetési ellenállás EN ⁶ 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ 9 x 10⁷ Ohm < 10⁶ Ohm szigetelési ellenállás VDE x 10⁴ Ohm 5 x 10⁴ Ohm R 9 < 3,5 x 10⁷ Ohm * ásványi olajak, zsírok, higított savak, lúgok valamint egyéb vegyszerek fokozott behatása esetén kérjük vegye fel a kapcsolatot cégünkkel ** vezetőképes burkolatok lerakásánál a fektetési útmutatónkat és a ragasztóanyagot gyártó cég ajánlatait fi gyelembe kell venni. A használt ragasztóanyag tartósan meg kell hogy feleljen az EN ös szabványban előírt R < 3 x 10 5 Ohm ellenállási értéknek. *** amennyiben hosszú ideig egy nagyon alacsony légnedvességi érték várható (< 25 % relatív páratartalom) kérem vegyék fel a kapcsolatot a nora systems GmbH alkalmazás technikusával. EN 1817: homogén és heterogén műkaucsuk padlóburkolók részletezése. EN : Specifi káció sík elasztomer padlóburkolatokhoz hab alsó réteggel vagy anélkül, dekor réteggel. a gyártással összefüggésben álló színeltérésekre, valamint műszaki módosításokra melyek a termékek minősége érdekében történnek a jogot fenntartjuk 02/

94

95

96 Tanács: A norament és noraplan burkolatok elsősorban beltéri használatra kerültek kifejlesztésre. Külső térben, vagy kifejezetten vizes területeken nem alkalmazhatók. A jelen kiadványban található adatok, a bemutatott temékek információjaként veendők. A megadott adatok, ismertetőjegyek, tulajdonságok nem minden esetben tekintendők 100 %-osnak, hiszen különféle felhasználási területek, körülmények adódhatnak. A különleges felhasználási területek anyagainál pl. extrém UV sugárzás, vegyi anyagok jelentős behatása, vagy más agresszív anyagokkal való érintkezés esetén kérjük forduljanak a nora systems GmbH szakembereihez. nora flooring systems Ges.mbH Magyarország - Ausztria Rablstr. 30/ Wels Ausztria Tel.: Fax: info-at@nora.com Internet: Saját próbakivitelezéshez szívesen bocsátunk mintaanyagot rendelkezésre. Ez a prospektus és a benne felhasznált fotók, ábrák a nora systems GmbH tulajdonát képezik, s felhasználásuk csak előzetes írásbeli engedély alapján történhet. nora systems GmbH 100 %-os klórmentes, fehérített papíron nyomtatva Höhnerweg Weinheim Németország Tel.: info@nora.com Internet: /2012 A.
