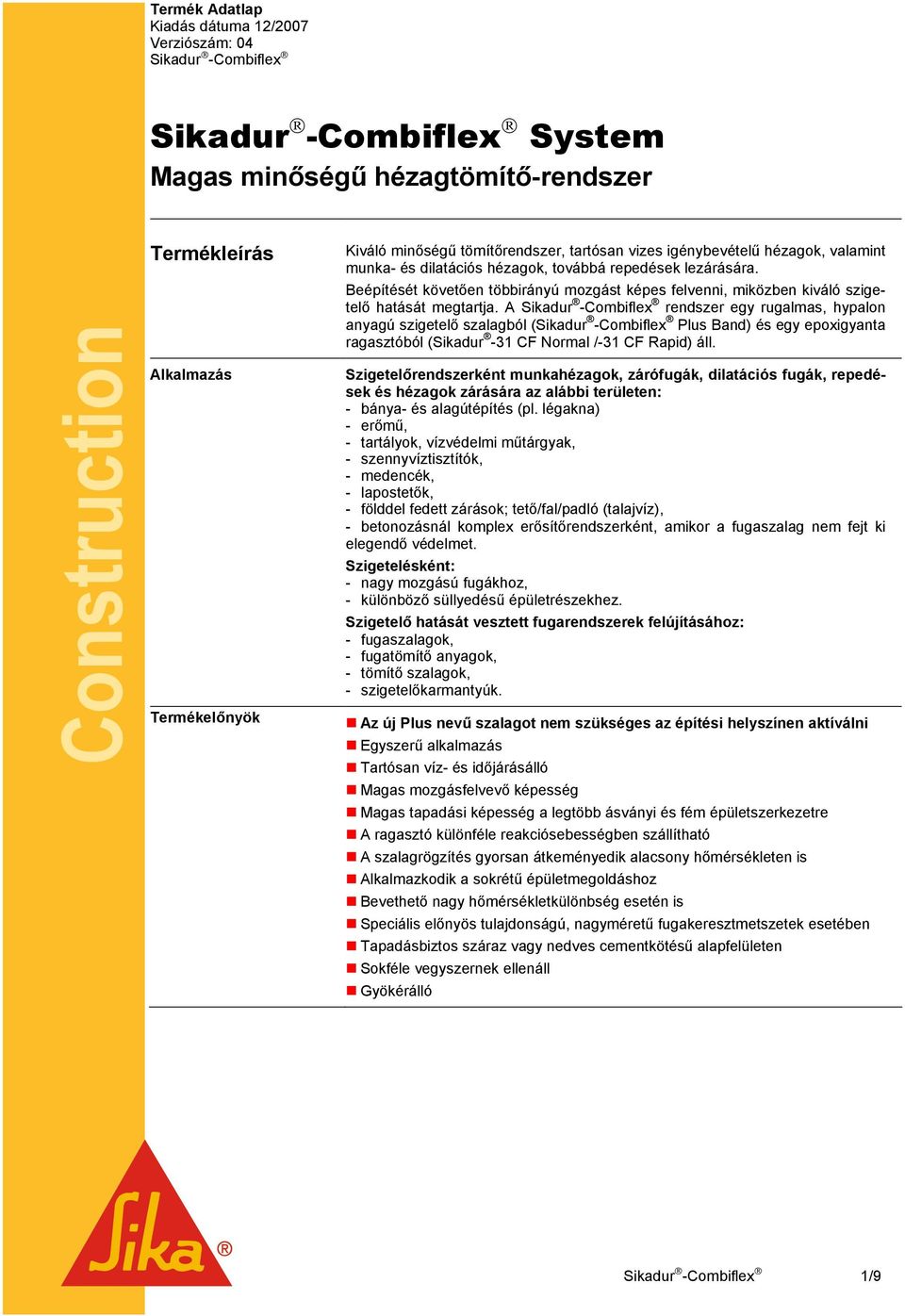

1 Termék Adatlap Kiadás dátuma 12/2007 Verziószám: 04 Sikadur -Combiflex Sikadur -Combiflex System Magas minőségű hézagtömítő-rendszer Construction Termékleírás Alkalmazás Termékelőnyök Kiváló minőségű tömítőrendszer, tartósan vizes igénybevételű hézagok, valamint munka- és dilatációs hézagok, továbbá repedések lezárására. Beépítését követően többirányú mozgást képes felvenni, miközben kiváló szigetelő hatását megtartja. A Sikadur -Combiflex rendszer egy rugalmas, hypalon anyagú szigetelő szalagból (Sikadur -Combiflex Plus Band) és egy epoxigyanta ragasztóból (Sikadur -31 CF Normal /-31 CF Rapid) áll. Szigetelőrendszerként munkahézagok, zárófugák, dilatációs fugák, repedések és hézagok zárására az alábbi területen: - bánya- és alagútépítés (pl. légakna) - erőmű, - tartályok, vízvédelmi műtárgyak, - szennyvíztisztítók, - medencék, - lapostetők, - földdel fedett zárások; tető/fal/padló (talajvíz), - betonozásnál komplex erősítőrendszerként, amikor a fugaszalag nem fejt ki elegendő védelmet. Szigetelésként: - nagy mozgású fugákhoz, - különböző süllyedésű épületrészekhez. Szigetelő hatását vesztett fugarendszerek felújításához: - fugaszalagok, - fugatömítő anyagok, - tömítő szalagok, - szigetelőkarmantyúk. Az új Plus nevű szalagot nem szükséges az építési helyszínen aktíválni Egyszerű alkalmazás Tartósan víz- és időjárásálló Magas mozgásfelvevő képesség Magas tapadási képesség a legtöbb ásványi és fém épületszerkezetre A ragasztó különféle reakciósebességben szállítható A szalagrögzítés gyorsan átkeményedik alacsony hőmérsékleten is Alkalmazkodik a sokrétű épületmegoldáshoz Bevethető nagy hőmérsékletkülönbség esetén is Speciális előnyös tulajdonságú, nagyméretű fugakeresztmetszetek esetében Tapadásbiztos száraz vagy nedves cementkötésű alapfelületen Sokféle vegyszernek ellenáll Gyökérálló Sikadur -Combiflex 1/9

2 Termékadatok Megjelenés Szállítási mód Sikadur -Combiflex Plus Band szalag: Rugalmas, világos szürke szalag Sikadur -31 CF Normal /-31 CF Rapid ragasztó: Világos szürke Sikadu r-combiflex Plus szalag: Vastagság: Szélesség: Hossz: 1 mm 1 mm 1 mm 2 mm 2 mm 10 cm 15 cm 20 cm 20 cm 30 cm Sikadur -31 CF Normal /-31 CF Rapid ragasztó: Előre kimért arányú csomagolás: 1,2 kg (A+B komponens), 6,0 kg (A+B komponens), 480 kg-os raklap (80 x 6 kg) Nagyobb kiszerelés: 20,0 kg (A komponens) 10,0 kg (B komponens) Tárolás Tárolási feltételek Sikadur -Combiflex Plus szalag: Felbontatlan, eredeti csomagolásban, száraz helyen, +5 o C és +30 o C között a gyártástól számított 24 hónapig tárolható. Sikadur -31 CF Normal /-31 CF Rapid ragasztó: Felbontatlan, eredeti csomagolásban, száraz helyen, +5 o C és +30 o C között a gyártástól számított 24 hónapig tárolható. Műszaki adatok Alapanyag Alkalmazási hőmérséklet Sikadur -Combiflex Plus szalag: Modifikált hypalon-elasztomer Sikadur -31 CF Normal /-31 CF Rapid ragasztó: Oldószermentes, töltött, kétkomponensű epoxigyanta ragasztó Sikadur -Combiflex rendszer: Nedves környezetben: legalább -30 C maximum +40 C Száraz környezetben: legalább -30 C maximum +60 C Mechanikai / fizikai tulajdonságok Húzószilárdság Sika rendszerkísérletben a Sikadur -Combiflex Plus szalagot egy habarcsprizmára dolgozzuk fel, végül a tömítő rendszert nyújtjuk. Eredmények: fóliaszakadás nyúlás > 400% szilárdság > 4 N/mm² Sikadur -Combiflex 2/9

3 Tapadó-húzó szilárdság Szalagszilárdság Alapfelület Tapadó-húzó szilárdság beton (száraz) > 4 N/mm 2 (beton szakadt) beton (mattnedves) > 4 N/mm 2 (beton szakadt) acél (homokszórt) > 10 N/mm 2 Sika rendszerkísérletben a Sikadur -Combiflex Plus szalagot egymásra ragasztjuk. Eredmények: fóliaszakadásig vizsgálva nyúlás > 400% szilárdság > 3 N/mm Ellenállóság Vegyi ellenállóság Hosszú ideig ellenáll az alábbiakkal szemben Víz, meszes víz, cementes víz, tengervíz, jégolvasztó só oldat, zárt szennyvíz, bitumenburkolat, folyékony bitumenes alapozó bevonat Rövid ideig ellenáll az alábbiakkal szemben Fűtőolaj, dízelolaj, erősen hígított lúgok és ásványi savak, csersav, etanol, metanol, petróleum. Ez az ellenállási adatsor támpontot nyújt a szigetelőrendszer alkalmazási lehetőségeihez. Rövid idejű vegyi hatás esetén a szerkezetre készített javaslat szükséges. A vegyi ellenállóságot adott esetben a Sikadur ragasztóra készített bevonattal fokozhatjuk. Rendszeradatok Rendszerfelépítés A Sikadur -Combiflex rendszer egy rugalmas, hypalon anyagú szigetelő szalagból és a Sikadur -31 CF epoxigyanta ragasztóból áll. Szalagtípus: Sikadur -Combiflex Plus szalag, középen piros csíkkal Ragasztó: Sikadur -31 CF Normal vagy Sikadur -31 CF Rapid Feldolgozási tudnivalók Anyagfelhasználás Sikadur -Combiflex Plus szalag: a fuga hosszának megfelelő hossz Sikadur -Combiflex ragasztó: mennyisége az alapfelülettől és a szalag szélességétől/vastagságától függ. Az alábbi körülbelüli értékek kötelezettség nélküliek: Szalagszélesség (cm) Szalagvastagság (mm) Sikadur -31 CF ragasztók körülbelüli felhasználási értékei* 10 1 ~ 0,7 kg/m 15 1 ~ 1,0 kg/m 20 1 ~ 1,2 kg/m 20 2 ~ 1,4 kg/m 30 2 ~ 2,0 kg/m * A pontos felhasználási mennyiség az alapfelület érdességétől függ Sikadur -Combiflex 3/9

4 Alapfelületi követelmények Beton, kő, habarcs, vakolat: A felület legyen tiszta, zsír- és olajmentes és ne legyen rajta laza rész vagy cementiszap. A beton időjárástól függően legalább 3 6 hetes legyen. Előkészítés: homokszórás, vizes tisztítás, lángszórás, csiszolás, golyószórás vagy marás. Ezt követően alaposan pormentesítsünk. Acélszerkezet: A felület legyen zsír-, olaj-, rozsda-, reve- és salakmentes. Előkészítés (A-37 acél): homokszórás vagy csiszolás. Ügyeljünk a harmatpontra. Poliészter, epoxi, üveg, kerámia: A felület legyen zsír- és olajmentes. Poliészter, epoxi: könnyedén csiszoljuk meg, durva csiszolópapírt használjunk. Üveg, kerámia: csiszolás, szilikonos felületre ne dolgozzuk fel. Ügyeljünk a harmatpontra. Feldolgozási feltételek / korlátozások Alapfelület hőmérséklete Levegő hőmérséklete Relatív páratartalom Harmatpont Sikadur -31 CF ragasztó Rapid típusnál +5 C és +15 C hőmérséklet között Normal típusnál +10 C és +30 C hőmérséklet között Sikadur -31 CF ragasztó Rapid típusnál +5 C és +15 C hőmérséklet között Normal típusnál +10 C és +30 C hőmérséklet között Max. 85% (+25 C-nál) A harmatpontra ügyeljünk, a páralecsapódást kerüljük el! A környezeti hőmérsékletnek a feldolgozás közben legalább 3 C fokkal a harmatpont felett kell lenni. Feldolgozási utasítás Keverés Sikadur -31 CF Normal /-31 Rapid ragasztó A komponens : B komponens = 2 : 1 tömeg- vagy térfogatarány Előre kimért arányú csomagolás: A B -komponenst teljes egészében az A -komponenshez adjuk. Elektromos keverővel legalább 2 percig keverjük, míg a doboz fala mentén és a fenekén színárnyalatnyi eltérések többé már nem láthatók. A keveréket egy tiszta edénybe töltsük át, és további legalább 1 percig keverjük. Alacsony fordulatú keverővel dolgozzunk annak érdekében, hogy kevés levegőt vigyünk a keverékbe (maximum 500/perc fordulattal). Nagyobb kiszerelés: A komponenseket a saját edényükben jól felkeverjük. A szükséges mennyiségeket a keverési arány szerint adagoljuk egy arra alkalmas keverőedénybe és öszszekeverjük. Nagyobb mennyiségben keverve a Sikadur -31 CF-et, az a kémiai reakciótól erősen felmelegszik és a fazékidő lerövidül. Ezért az egyszerre bekevert mennyiség ne haladja meg az 5 kg-ot. Amennyiben nagyobb mennyiségre van szükség, úgy a megkevert anyagot töltsük egy nagyobb edénybe. Sikadur -Combiflex 4/9

5 Feldolgozási eljárás Szalagméret A szalagszélesség és -vastagság kiválasztása igazodjon az elvárható igénybevételhez, adott esetben kérjük, forduljon műszaki tanácsadó szolgálatunkhoz! Az 1 mm vastag szalag csekély igényű szigeteléshez alkalmas. Maximális megengedhető tartós nyújtási mozgás 1 mm-es szalag: 10%, a szalag nem ragasztott zónáján 2 mm-es szalag: 25%, a szalag nem ragasztott zónáján Nagyobb mozgáshoz a szalagot behajtottan fektessük. A szalag elhelyezése - Távolítsuk el az átlátszó védőfóliát - A jól megkevert ragasztót a fuga vagy repedés mindkét oldalán végig az előkészített alapfelületre egy spatulyával vagy fogas simítóval felhúzzuk, illetve a mattnedves felületre bedörzsöljük. Rétegvastagság: 1-2 mm Feldolgozási szélesség (mindkét oldalon) legalább 4 cm. - A szalag közepének nem szabad leragadni az 1 mm-nél nagyobb repedések és dilatációs fugák felett. Ezért az alapfelületre a repedés illetve a fuga mindkét oldalára átfedően egy ragasztószalagot rögzítünk. A Sikadur-Combiflex szalag (a piros középső csíkkal felfelé történő) fektetése előtt a ragasztószalagot távolítsuk el. A Sikadur -Combiflex Plus szalag rányomásával (levegő bezárása nélkül) a ragasztónak mindkét oldalon kb. 5 mm-t ki kell nyomódni. Az alapfelületet megfelelő szélességben fedjük be. - A Sikadur -Combiflex Plus szalagot a ragasztó feldolgozási idején belül ágyazzuk be levegőzárvány nélkül. - Nagy fugamozgásnál a Sikadur -Combiflex Plus szalagot célszerű a fugába behajtva elhelyezni. - Ideiglenes szalagrögzítésként (szerelési segédanyagként a sarkoknál, behajtásoknál, fej feletti munkáknál stb.) használhatunk Sika Trocal C-705 ragasztót. Ezt a ragasztót csak a szalag közepénél történő rögzítéshez szabad használni, semmi esetre sem helyettesítheti a Sikadur -31 CF ragasztót. - Ajánlott, hogy a ragasztást a fedőréteg felhúzása előtt hagyjuk kikeményedni. Ezután a jól összekevert ragasztóból kb. 1 mm vastag réteget vigyünk fel a teljes felületre. Majd a piros középső csíkot húzzuk le. - A ragasztóréteget szükség esetén egy Sika Colma -Reinigerrel átitatott ecsettel átglettelhetjük, először a ragasztó könnyed áthúzásával. - 1 mm-es repedés vagy munkahézag szélességig a ragasztóanyagot teljes szélességben fel kell dolgozni a Sikadur -Combiflex Plus szalag alatt (mechanikai védelem). Ebben az esetben a szalagot a piros középső csíkkal lefelé fektessük, és a 2 mm-es, az erősebb Combiflex-szalagot alkalmazzunk. Szalagösszekötés: - Az új szalagokat forrólevegős hegesztéssel és nyomással köthetjük össze. A munkát megkönnyíthetjük egy Sika Colma -Reinigeres áttörléssel, és ezt követően használjuk a forró levegős hegesztést. - Szalagirány váltásnál az átfedés 4-5 cm legyen, T-nél, L-nél vagy hasonlónál. - Régi szalagokat, pl. kopásnál, drótkefével és Sika Colma -Reinigerrel alaposan tisztítsuk. Ezután következhet a ráhegesztés közepesen forró levegővel és nyomással, Sika Colma-Reinigeres törléssel. Szerszámtisztítás Minden szerszámot és eszközt közvetlen használat után Sika Colma - Reinigerrel le kell tisztítani. A kikeményedett anyag csak mechanikusan távolítható el. Sikadur -Combiflex 5/9

6 Felhasználhatósági idő Sikadur-31 CF ragasztó (6 kg-os) Hőmérséklet Normal típus Rapid típus +5 C - ~ 65 perc +10 C ~ 125 perc ~ 45 perc +15 C ~ 95 perc ~ 25 perc +23 C ~ 50 perc C ~ 25 perc - A fazékidő a gyanta és az edző összekeverésétől kezdődik. Nagyobb mennyiségben keverve a Sikadur -31 CF-et, az a kémiai reakciótól erősen felmelegszik és a fazékidő lerövidül. Magasabb hőmérsékletnél és nagyobb mennyiségnél ez az idő kevesebb, alacsonyabb hőmérsékletnél hosszabb. Hosszabb nyitott időt magasabb hőmérsékletnél úgy tudunk elérni, ha kisebb mennyiségeket keverünk be. Egy más eljárás szerint az A és a B komponenseket a keverés előtt lehűtjük (de nem +5 C alá). Várakozási idők munkamenetek között A Sikadur -31 CF ragasztó epoxigyanta bevonatokkal átvonható. Ebben az esetben a ragasztó felületét nedvesítőanyaggal ne gletteljük át. Amennyiben a ragasztási művelet és a következő réteg felhordása között 2 napnál több idő fog eltelni, a frissen felhordott ragasztót kvarchomokkal jól be kell szórni. Fontos tudnivalók - Azoknál a fugáknál, ahol folyamatos víznyomás van, a Sikadur -Combiflex Plus szalagot meg kell támasztani. A megtámasztás kemény habbal vagy tömítőanyaggal lehetséges. - Negatív víznyomás esetén a szalagot egy ellenszerkezettel (egyik oldalon rögzített acélprofillal) biztosítani kell. Határértékek megtámasztás nélkül: 5 mmes fugaszélességnél, +20 C hőmérsékleten, 2 mm-nél vékonyabb szalag, max. 0,5 bar nyomás. - Amennyiben a lefektetett Sikadur -Combiflex Plus szalagra bitumenes burkolat (pl. öntött aszfalt) kerül, az 5 cm-nél vastagabb burkolaterősítés hőmérsékletének maximum +180 C hőmérsékletűnek szabad lennie. 1 cm-es vastagságig a burkolaterősítés hőmérséklete maximum +220 C hőmérsékletű lehet. A rétegek beépítésnél mindenesetre kövessük azt az eljárást, hogy a rétegek felvitele között hagyjuk hűlni. - Dilatációs fugák esetén a Sikadur -Combiflex Plus szalagot a mechanikai hatások ellen védeni kell, pl. közepes méretű gumiőrleménnyel. Sikadur -Combiflex 6/9

7 Alkalmazási példák 1. ábra Beépítés keskeny hézagoknál és repedéseknél 2. ábra Beépítés széles hézagoknál és repedéseknél 3. ábra Ha a fóliát mechanikai, optikai vagy más okból nem szabad a felületre ragasztani, akkor mélyedésben helyezzük el 4. ábra Szükség esetén a tömítés fölött védőbevonatot lehet elhelyezni kemény vagy lágy anyagból. Sikadur -Combiflex 7/9

8 5. ábra Fokozott mechanikai igénybevétel esetén a lefedés többféleképpen készíthető el. 6. ábra Munkahézag tömítése alagútban a víztelenítő csatorna egyidejű kialakításával. Szükség esetén az ellenállóképesség növelésére vastagabb fólia (2 mm) is alkalmazható. 7. ábra Hibás zárású munkahézag felújítása Sikadur -Combiflex 8/9

9 8. ábra Épületdilatáció javítása (pl. lakóépület - földalatti garázs) 9. ábra Utólagos csőáttörés vízzáróvá tétele 10. ábra A szalag elhelyezése és védelme negatív víznyomás esetén Biztonsági előírások Termékeinkkel végzett munka esetén a fontosabb fizikai, biztonságtechnikai, toxikológiai és ökológiai adatokat a termékekre vonatkozó biztonsági adatlapokban meg lehet találni. A veszélyes anyagokra vonatkozó rendelkezéseket be kell tartani. Ebben a Termék Adatlapban közölt adatok megfelelnek a nyomdába adás időpontjában rendelkezésre állóknak. Amennyiben eltérés mutatkozik a termék adatlapon szereplő, valamint a szállítmány címkéjén lévő adatok között, úgy minden ilyen esetben a címkén szereplő adatok a mértékadóak. Ilyen és hasonló kérdéses esetekben kérjük, érdeklődjenek vevőszolgálatunknál. A kivitelezési és bedolgozási utasítást kérjük pontosan betartani, mivel az anyagra vonatkozó minőségi garanciánk csak az előírás szerinti felhordás, bedolgozás, felhasználás esetén érvényes. Sika Hungária Kft Budapest, Prielle Kornélia u. 6. Tel Fax info@hu.sika.com Sikadur -Combiflex 9/9
