Alapsávi ISDN DSS1 jelzésváltás

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Alapsávi ISDN DSS1 jelzésváltás"

Dániel Király
8 évvel ezelőtt
Látták:

1 Alapsávi ISDN DSS1 jelzésváltás A következő ábra az alaphozzáférés egy teljes DSS1 üzenetét (2. és 3. rétegek) mutatja be. A D csatorna hozzáférés mindig a FLAG-gel kezdődik és az üzenet végén szintén egy ilyen FLAG-gel történik a lezárás is. A két FLAG közötti üzenetrészben, a FLAG ismétlés elkerülése véget minden 5. 1 után egy darab nulla beszúrása történik meg, mely a vételi oldalon automatikusan eldobásra kerül. A példaként választott üzenet a "Hívásfelépítés" (SETUP) üzenet. Egy kimenő hívásfelépítésnél a terminál ezt a központhoz az első üzenetként tudja küldeni. Az üzenet megfelel az ITU Q.931 ajánlásának és három, több oktettből álló elemet tartalmaz, melyek jelentése a következő: Hordozóképesség (ITU-kódrendszerű, áramkörkapcsolt és 64 kbit/s átviteli út szükséges. Csatornaazonosító (a Bl-csatorna elsőbbséget élvez átviteli célra, de a B2-csatorna használata nem kizárt), A hívott fél száma (példánkban ).

A két FLAG közötti üzenetrészben, a FLAG ismétlés elkerülése véget minden 5. 1 után egy darab nulla beszúrása történik meg, mely a vételi oldalon automatikusan eldobásra kerül.

2 Az ábrán egy teljes DSS1-üzenet láthatunk.

3 Példák hívás felépítésre és bontásra Hívásfelépítés/bontás, TEI-kiosztással Egyes végberendezések a buszra csatlakozást követően megpróbálnak TEI-azonosítót kérni, míg más típusok esetében ez a hívás aktív fázisában történik meg. Jelen példánkban nézzük az utóbbit. TE 202 TE 102 Felemel Tárcsáz Csenget Felemel Letesz Adatátvitel (beszéd) Letesz Példánkban a 202 című (hívószámú) ISDN telefon indít hívást a 102 hívószámra. A 102 című készülék csengetéssel jelzi a bejövő hívást, majd a kézibeszélőjének beemelésével felépül a kapcsolat. Az összeköttetés a 102-es készülék kézibeszélőjének letételével bontjuk.

TE 202 TE 102 Felemel Tárcsáz Csenget Felemel Letesz Adatátvitel (beszéd) Letesz Példánkban a 202 című (hívószámú) ISDN telefon indít hívást a 102

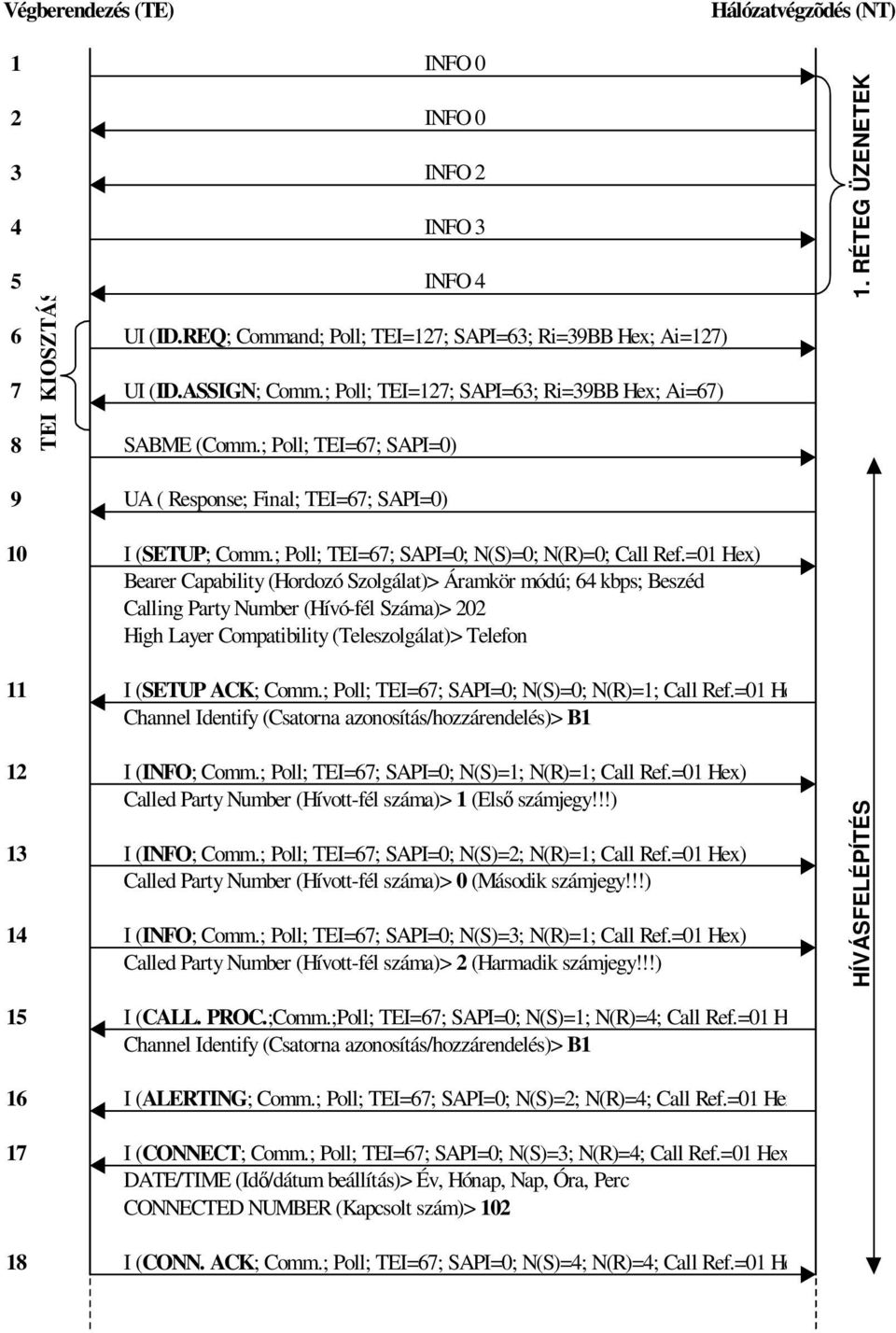

4 Végberendezés (TE) Hálózatvégzõdés (NT) TEI KIOSZTÁS SABME (Comm.; Poll; TEI=67; SAPI=0) UA ( Response; Final; TEI=67; SAPI=0) INFO 2 INFO 3 INFO 4 UI (ID.REQ; Command; Poll; TEI=127; SAPI=63; Ri=39BB Hex; Ai=127) UI (ID.ASSIGN; Comm.; Poll; TEI=127; SAPI=63; Ri=39BB Hex; Ai=67) I (SETUP; Comm.; Poll; TEI=67; SAPI=0; N(S)=0; N(R)=0; Call Ref.=01 Hex) Bearer Capability (Hordozó Szolgálat)> Áramkör módú; 64 kbps; Beszéd Calling Party Number (Hívó-fél Száma)> 202 High Layer Compatibility (Teleszolgálat)> Telefon I (SETUP ACK; Comm.; Poll; TEI=67; SAPI=0; N(S)=0; N(R)=1; Call Ref.=01 Hex) Channel Identify (Csatorna azonosítás/hozzárendelés)> B1 I (INFO; Comm.; Poll; TEI=67; SAPI=0; N(S)=1; N(R)=1; Call Ref.=01 Hex) Called Party Number (Hívott-fél száma)> 1 (Első számjegy!!!) I (INFO; Comm.; Poll; TEI=67; SAPI=0; N(S)=2; N(R)=1; Call Ref.=01 Hex) Called Party Number (Hívott-fél száma)> 0 (Második számjegy!!!) I (INFO; Comm.; Poll; TEI=67; SAPI=0; N(S)=3; N(R)=1; Call Ref.=01 Hex) Called Party Number (Hívott-fél száma)> 2 (Harmadik számjegy!!!) I (CALL. PROC.;Comm.;Poll; TEI=67; SAPI=0; N(S)=1; N(R)=4; Call Ref.=01 Hex) Channel Identify (Csatorna azonosítás/hozzárendelés)> B1 I (ALERTING; Comm.; Poll; TEI=67; SAPI=0; N(S)=2; N(R)=4; Call Ref.=01 Hex) I (CONNECT; Comm.; Poll; TEI=67; SAPI=0; N(S)=3; N(R)=4; Call Ref.=01 Hex) DATE/TIME (Idő/dátum beállítás)> Év, Hónap, Nap, Óra, Perc CONNECTED NUMBER (Kapcsolt szám)> 102 I (CONN. ACK; Comm.; Poll; TEI=67; SAPI=0; N(S)=4; N(R)=4; Call Ref.=01 Hex) 1. RÉTEG ÜZENETEK HÍVÁSFELÉPÍTÉS

=01 Hex) Bearer Capability (Hordozó Szolgálat)> Áramkör módú; 64 kbps; Beszéd Calling Party Number (Hívó-fél Száma)> 202 High Layer Compatibility (Teleszolgálat)> Telefon I (SETUP ACK; Comm.

5 Adatforgalom (jelen esetben: BESZÉD) I (DISCONNECT;Comm.;Poll;TEI=67; SAPI=0; N(S)=4; N(R)=5; Call Ref.=01 Hex) CAUSE (Bontás oka)> Normál hívás bontás I (RELEASE; Comm.; Poll; TEI=67; SAPI=0; N(S)=5; N(R)=5; Call Ref.=01 Hex) CAUSE (Bontás oka)> Normál hívás bontás I (REL. COMPL.;Comm.;Poll; TEI=67; SAPI=0; N(S)=5; N(R)=5; Call Ref.=01 Hex) CAUSE (Bontás oka)> Normál hívás bontás DISC (Comm.; Poll; TEI=67; SAPI=0) UA ( Response; Final; TEI=67; SAPI=0) HÍVÁS-BONTÁS A fenti ábrán TEI-kiosztást, majd hívásfelépítését és bontását követhetjük nyomon. Az S 0 -interfész aktiválása nyugalmi állapotból (INFO) az NT által küldött INFO2 jellel (kerettel) veszi kezdetét. TEI-azonosító kérés és hozzárendelés két nyugtázatlan 2. Rétegű keretben történik (6-7. Keret). A hívásfelépítés folyamata SABME 2. Rétegű paranccsal kezdődik, melyre UA-nyugtával válaszol a központ. A 3. Réteg aktiválása a SETUP üzenettel kezdődik, amit egy második rétegű Információ-keret (I-keret) információs mezője szállít. Ezen üzenet taralmazza mind a hordozóképességre, mind a csatorna-kiválasztásra, a hívó-fél számára, teleszolgálatra vonatkozó képességeket, igényeket (10. Keret). Jelen példánk egy 64 kbps-os nem korlátozott beszéd célú hordozószolgálatot vett igénybe. Egy adott híváshoz tartozó csatorna hozzárendelés SETUP ACK. üzenetben történik meg (11. Keret). Egy hívás adott készülékhez rendelését a Call Reference mező végzi. A hívott-fél számát tartalmazhatja a SETUP üzenet, ha azt a hívás megkezdése előtt beírtuk készülékünkbe. Jelen példánkban a kézibeszélő felemelése után írtuk be a hívott fél számát (102), mely 3 darab INFO üzenetben továbbítódott ( Keret). A hívás felépülését a CONN. ACK-üzenettel nyugtázza a végberendezés. Ettől a pillanattól kezdődik meg a díjszámlázás is (ha van).

=01 Hex) CAUSE (Bontás oka)> Normál hívás bontás DISC (Comm.

6 BEARER CAPABILTY Coding stand. : CCITT coding Info tr.capab : Speech Transfer mode : Circuit mode Info tr.rate : 64 kbit/s Layer 1 ident. User info l-1 : Rec.G.711 A-law A fenti táblázatban a hordozószolgálat megjelölését foglaltuk össze. Mivel a hívott-fél bontja az összeköttetést, ezért a TE1-el jelölt végberendezés egy DISCONNECT-üzenetet kap, vagyis a meglévő harmadik szintű összeköttetés bontása megkezdődött (19. Keret). A végberendezés RELEASE üzenettel válaszol, ily módon jelzi, hogy lekapcsolódott a csatornáról és a hívásreferencia-értéket fel fogja szabadítani. A központ ezt REL. COMPL. (21. Keret) nyugtázza. A második rétegű összeköttetés bontását a DISC üzenet kezdeményezi. A bontás teljesítését a végberendezés egy sorszámozatlan nyugtával jelzi. Díjazással kapcsolatos üzenetek A díjazással kapcsolatos információk FACILITY, INFO, illetve NOTIFY üzenetekben jelenhetnek meg, valamint részét képezhetik RELEASE üzeneteknek is. Mindenkor rögzítésre kerül, hogy pénznemben vagy egységben történjék a kijelzés és tartalmazza a letelefonált egységet/pénzt. A díjazási információk kijelzőn történő megjelenítéséről a DISPLAY mező gondoskodik, mely szintén részét képezi a Release üzenetnek.

Mivel a hívott-fél bontja az összeköttetést, ezért a TE1-el jelölt végberendezés egy DISCONNECT-üzenetet kap, vagyis a meglévő harmadik szintű összeköttetés bontása megkezdődött (19. Keret).

7 RELEASE FACILITY LI = 21 Hex. Value : 91 A A A Service discr: suppl.applica. COMPONENT : Invoke Component LI = 18 InvokeID : 34 operation : AOCDChargingUnit Charging Unit: Record.U.List NumberOfunits: 01 Total DISPLAY LI = 7 Hex. Value : E IA-5 : 1 UNITS A díjazási információk megjelenítése a fenti táblázatban látható Mérési feladatok: 1. Vizsgáljunk megy egy teljes kapcsolat felvételi és bontási eljárást IBT-10 protokoll teszterrel! A protokoll analizátort kapcsoljuk párhuzamosan az egyik ISDN telefonnal, és a tesztert állítsuk Monitor üzemmódba. Monitor üzemmódban a protokoll analizátor észrevétlenül megfigyeli az adott interfészen (NT és TE közötti) üzenet váltást. 2. Vizsgáljuk meg a kapcsolatfelvételi eljárást úgy, hogy letett kézibeszélő mellett adjuk be a teljes hívószámot, majd ezután indítjuk a hívást (kézibeszélő beemeléssel vagy a kihangosító gomb megnyomással. Ezt követően vizsgáljuk meg a kapcsolatfelvételi eljárást úgy, hogy a hívószámot a kézibeszélő beemelése után (T-hang megérkezését követően) adjuk be. Hasonlítsuk össze a két hívásindítást! 3. Vizsgáljunk meg több bontási eljárást (hívó bont először, hívott bont először). Értelmezzük az egyes DSS1 üzeneteket!

Value : 31 20 55 4E 49 54 53 IA-5 : 1 UNITS A díjazási információk megjelenítése a fenti táblázatban látható Mérési feladatok: 1.
