1 FAKRO TERMÉKISMERTETŐ 2007

2 AZ ÁLMOK VALÓRA VÁLNAK A tetőtéri ablakok az újonnan épített épületek nélkülözhetetlen részeivé váltak, mert új lehetőségeket nyitnak a modern építészet és belsőépítészet számára. A tetőtéri ablakok alkalmazásának köszönhetően az addig használaton kívüli padlásteret könnyedén átalakíthatjuk tetszésünk szerinti stílusban dolgozó-, pihenő- vagy gyermek szobává. A FAKRO számos figyelemre méltó szerkezeti megoldású tetőablakot kínál, amelyek garantálják a biztonságot és a kényelmet a tetőtérben. A szabványos méreteken kívül egyedi méretű, alakú vagy színű ablakokra is elfogadunk megrendeléseket. A Fakro ablakok rendelkeznek az összes fontos, tekintélyes tanúsítvánnyal. A gyártási folyamat és a minőségellenőrzés az európai szabványok szerint folyik. A termékek műszaki jellemzőinek, minőségének és használati értékeinek köszönhetően tetőtéri ablakaink nem csak Európaszerte, de más földrészeken is vevők százezreire találnak. Reméljük, hogy prospektusunkban minden hasznos információt megtalálnak a FAKRO termékekről. Az Önök rendelkezésére állnak kereskedőink és műszaki tanácsadóink, akik további információval tudnak szolgálni, és minden kérdésükre válaszolnak. Kérjük, látogassák meg internetes oldalainkat a címen, ahol részletes tájékoztatást kapnak a FAKRO termékek kínálatáról, továbbá azok beszereléséről és a szállítási feltételekről. 2

3 AZ ABLAK FELÉPÍTÉSE A Fakro tetőtéri ablak kiváló minőségű termék, amely a legjobb alapanyagokból, a legmodernebb technológia felhasználásával készül, ami garantálja a tartósságát, a biztonságot, a funkcionalitást és a nagyon jó hőszigetelő képességet. A Fakro ablakok tartósságát többek között a gondosan válogatott, legjobb minőségű erdeifenyő (borovi) faanyag biztosítja, mely rétegragasztással, vákuumos impregnálással és kétszeres lakkréteggel egészül ki. A farészt kívülről az UV sugárzásnak és az időjárás viszontagságainak ellenálló, poliészter bevonatú alumínium profillemez borítja. Alacsony emissziós réteg, visszaveri a hősugárzást A tetőtér melegen tartásában nagy szerepet játszik az egykamrás, hőtakarékos, nemesgázzal töltött, a legkedvezőbb hőátbocsátási paraméterekkel (Uüveg=1,0 W/m²K) rendelkező üvegezés. A FAKRO tetőtéri ablakok ilyen jó hőszigetelése mindenekelőtt annak köszönhető, hogy az egyik üveg belső oldalát a hősugárzást visszaverő ezüstréteggel vonjuk be. Ez hozzájárul a téli időszakban a hőveszteség csökkentéséhez, és nyáron korlátozza a helyiség túlzott felmelegedését. Impregnált, kétszeresen lakkozott faanyag A felhasználók biztonságáról a tetőtéri ablakba beszerelt edzett, nagyobb szilárdságú, így jégesőnek is garantáltan ellenálló üvegezés kezeskedik. Edzett üveg, ellenáll a jégesőnek A modern építőiparban a légtömör nyílászárók alkalmazásával megjelenik a megfelelő szellőzés problémája, és ez páralecsapódást eredményezhet a helyiségekben. A páralecsapódás korlátozására szolgál a FAKRO ablakoknál alkalmazott tokszellőző, mely zárt ablaknál is biztosítja a friss levegő állandó, szabályozott beáramlását, ami lehetővé teszi a gravitációs szellőzés megfelelő működését a tetőtérben. A tokszellőzőnek - a légcsatorna megfelelő kiképzésének köszönhetően - kiváló lég- és zajszűrő hatása van, és mivel a tokrészben lett kialakítva, nem csökkenti a hasznos üvegfelületet sem. Az ablak alsó részén elhelyezett kilincs lehetővé teszi a könnyű kezelhetőséget a beépítési magasságtól függetlenül. A kilincs szerkezete kétfokozatú reteszelést és mikro-nyitást tesz lehetővé. FAKRO TERMÉKISMERTETŐ

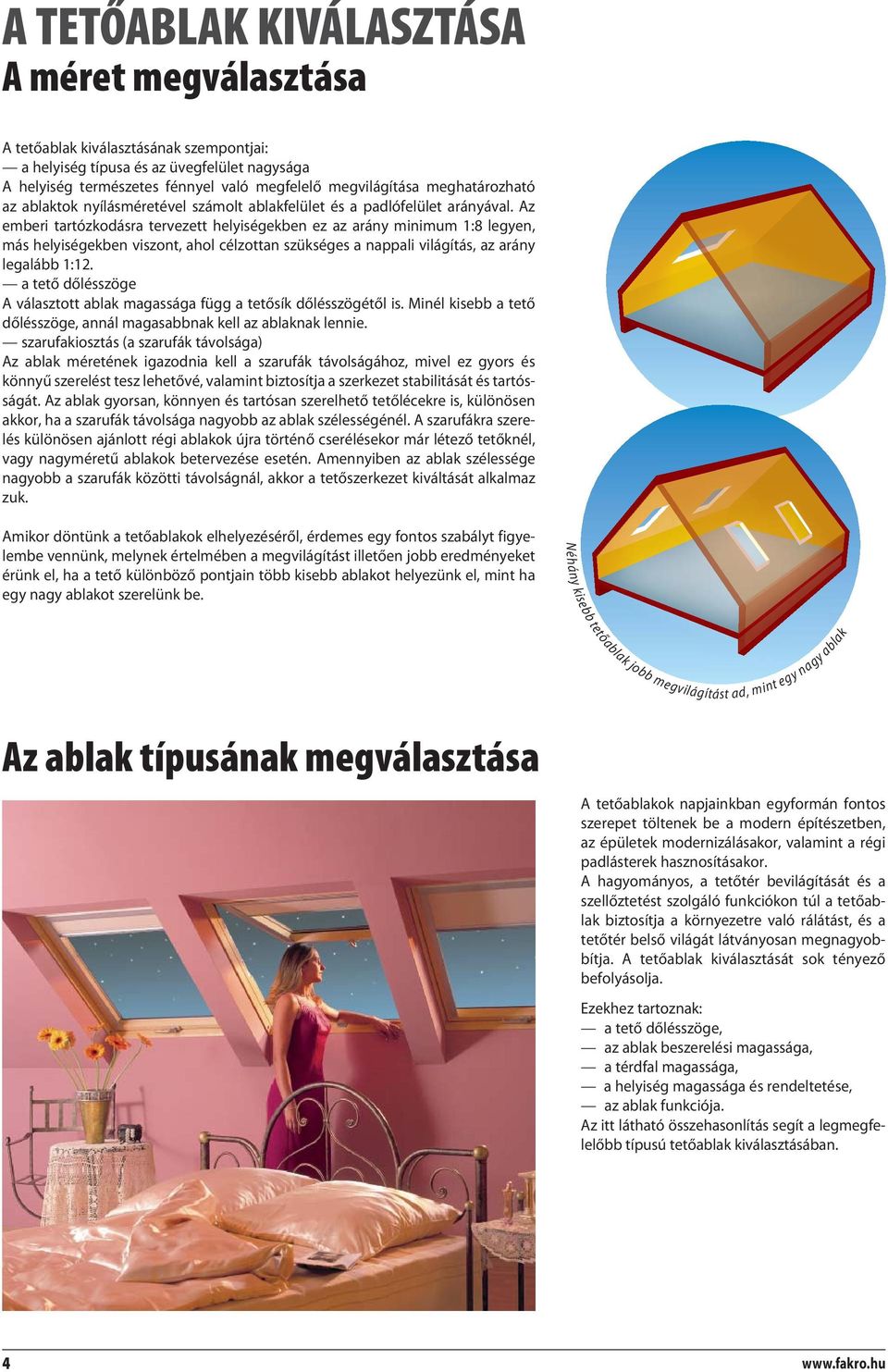

4 A TETŐABLAK KIVÁLASZTÁSA A méret megválasztása A tetőablak kiválasztásának szempontjai: a helyiség típusa és az üvegfelület nagysága A helyiség természetes fénnyel való megfelelő megvilágítása meghatározható az ablaktok nyílásméretével számolt ablakfelület és a padlófelület arányával. Az emberi tartózkodásra tervezett helyiségekben ez az arány minimum 1:8 legyen, más helyiségekben viszont, ahol célzottan szükséges a nappali világítás, az arány legalább 1:12. a tető dőlésszöge A választott ablak magassága függ a tetősík dőlésszögétől is. Minél kisebb a tető dőlésszöge, annál magasabbnak kell az ablaknak lennie. szarufakiosztás (a szarufák távolsága) Az ablak méretének igazodnia kell a szarufák távolságához, mivel ez gyors és könnyű szerelést tesz lehetővé, valamint biztosítja a szerkezet stabilitását és tartósságát. Az ablak gyorsan, könnyen és tartósan szerelhető tetőlécekre is, különösen akkor, ha a szarufák távolsága nagyobb az ablak szélességénél. A szarufákra szerelés különösen ajánlott régi ablakok újra történő cserélésekor már létező tetőknél, vagy nagyméretű ablakok betervezése esetén. Amennyiben az ablak szélessége nagyobb a szarufák közötti távolságnál, akkor a tetőszerkezet kiváltását alkalmaz zuk. Amikor döntünk a tetőablakok elhelyezéséről, érdemes egy fontos szabályt figyelembe vennünk, melynek értelmében a megvilágítást illetően jobb eredményeket érünk el, ha a tető különböző pontjain több kisebb ablakot helyezünk el, mint ha egy nagy ablakot szerelünk be. Néhány kisebb tetőablak jobb megvilágítást ad, mint egy nagy ablak Az ablak típusának megválasztása A tetőablakok napjainkban egyformán fontos szerepet töltenek be a modern építészetben, az épületek modernizálásakor, valamint a régi padlásterek hasznosításakor. A hagyományos, a tetőtér bevilágítását és a szellőztetést szolgáló funkciókon túl a tetőablak biztosítja a környezetre való rálátást, és a tetőtér belső világát látványosan megnagyobbítja. A tetőablak kiválasztását sok tényező befolyásolja. Ezekhez tartoznak: a tető dőlésszöge, az ablak beszerelési magassága, a térdfal magassága, a helyiség magassága és rendeltetése, az ablak funkciója. Az itt látható összehasonlítás segít a legmegfelelőbb típusú tetőablak kiválasztásában. 4

5 Az egyes tetőablak fajták közötti különbségek Billenő ablakok FTS, FTS-V, FTP-V, FTP-W, PTP A billenő ablak a tetőtéri ablakok alaptípusa, mely a helyiség szellőztetését és megvilágítását szolgálja. Csak billenő módban nyílik, max ban, az ablak külsejének tisztítása és a külső árnyékoló kezelése céljából. A billenő ablakok felszerelhetők külső és belső kiegészítő kellékekkel. Felnyíló-billenő ablak FPP preselect A felnyíló billenő ablak a helyiség megvilágításán és szellőztetésén kívül az ablakhoz szabad hozzáférést és jó kilátást biztosít a nyitott ablakon keresztül. Kétféle nyitásmóddal rendelkezik: felnyíló 35 -ig, az ablakhoz könnyű hozzáférést és jó kilátást biztosít, billenő, az ablak tisztítására és a külső árnyékoló kezelésére szolgál. A felnyíló-billenő ablakok felszerelhetők külső és belső kiegészítő kellékekkel. Panoráma ablak FEP A panoráma ablakok nagy méretükkel biztosítják a helyiség jó megvilágítását és szellőzését, valamint a nagy nyitási szögnek köszönhetően lehetővé teszik a kilépést a tetőre. Kétféleképpen nyithatók: felnyíló 40 -ban, szabad hozzáférést és korlátlan kilátást biztosít, felnyíló 68 -ban, az ablak nagy mérete és a nagyszögben nyíló szárny lehetővé teszi a kényelmes kijutást a tetőre, vagy menekülési utat biztosít. billenő, az ablak tisztítására és a külső árnyékoló kezelésére szolgál. A panoráma ablakok felszerelhetők külső és belső kiegészítő kellékekkel. a tető dölésszöge 50 a tető dölésszöge 35 a tető dölésszöge 35 Térdfal ablak FLP, BDL, BVL, BXL A térdfal ablakok a függőleges falba építendők a tetőablakokkal sorolva. Ez biztosítja a helyiség nagyon jó megvilágítását és szellőzését, és lényegesen növeli a látóteret. Billenő módban nyílnak, max ban, a külső üvegtábla tisztítása céljából. A térdfal-ablakok belső kiegészítő kellékekkel felszerelhetők. a tető dölésszöge 45 Hőszigetelő tetőkibúvó ablakok FWP-R, FWP-L A hőszigetelő tetőkibúvó ablakokon át a lakótérből könnyű és biztonságos a kijutás a tetőre. Jobb oldalra (FWP-R), vagy baloldalra (FWP-L) 90 -ban felnyithatóak. A hőszigetelő tetőkibúvók felszerelhetők a tetőablakokéval megegyező belső kiegészítő kellékekkel. Felülvilágítók SFX, SFV A felülvilágítók a helyiségek pótmegvilágítására szolgálnak nagy magasságból. Beszerelhetők kis lejtésű tetőkbe. Az SFX felülvilágító nem nyitható, az SFV viszont 30 ig felnyitható, ami a helyiség szellőztetését is lehetővé teszi. Az SFV felülvilágító alapkivitelben szúnyoghálóval rendelkezik. A felülvilágítókra speciális belső kiegészítő kellékeket is felszerelhetünk. a tető dölésszöge 15 a tető dölésszöge 35 FAKRO TERMÉKISMERTETŐ

6 BILLENŐ ABLAKOK Műszaki paraméterek FTS Az ablak együtthatói: Hőátbocsátási együttható: U = 1,4 W/m 2 K Hangszigetelési együttható: Rw = 32dB FTS-V Az ablak együtthatói: Hőátbocsátási együttható: U = 1,4 W/m 2 K Hangszigetelési együttható: Rw = 32dB FTP-V Az ablak együtthatói: Hőátbocsátási együttható: U = 1,4 W/m 2 K Hangszigetelési együttható: Rw = 32dB FTP-W Az ablak együtthatói: Hőátbocsátási együttható: U = 1,4 W/m 2 K Hangszigetelési együttható: Rw = 32dB H H H H Az energiatakarékos üveg együtthatója: U = 1,0W/m 2 K Üveg kiosztás: 4H T H - edzett külső üveg Az energiatakarékos üveg együtthatója: U = 1,0W/m 2 K Üveg kiosztás: 4H T H - edzett külső üveg V10 tokszellőző légáteresztés 10m 3 /h Az energiatakarékos üveg együtthatója: U = 1,0W/m 2 K Üveg kiosztás: 4H T H - edzett külső üveg V35 tokszellőző légáteresztés 21-38m 3 /h Az energiatakarékos üveg együtthatója: U = 1,0W/m 2 K Üveg kiosztás: 4H T H - edzett külső üveg V35 tokszellőző légáteresztés 21-38m 3 /h I. oszt. erdeifenyő, vákuumos impregnálással, kétszeres akril-lakk bevonattal I. oszt. erdeifenyő, vákuumos impregnálással, kétszeres akril-lakk bevonattal Extra oszt. erdeifenyő, vákuumos impregnálással, kétszeres akril-lakkozással Extra oszt. erdeifenyő, vákuumos impregnálással, négyszeres poliuretán-lakkozással (fehér) 2 2 P 3 P ütköző tömítés 2 - oldalsó tömités 1 - ütköző tömítés 2 - oldalsó tömités 1 - ütköző tömités 2 - körkörös tömítés 3 - oldalsó tömités 1 - ütköző tömités 2 - körkörös tömítés 3 - oldalsó tömités P - lakkozott üvegszorító profil P - lakkozott üvegszorító profil Lakkozott Standard-kilincs résszellőzési lehetőséggel Lakkozott Standard-kilincs résszellőzési lehetőséggel Eloxált Elegant-kilincs résszellőzési lehetőséggel Eloxált Elegant-kilincs résszellőzési lehetőséggel 6

7 FTL-V Az ablak együtthatói: Hőátbocsátási együttható: U = 1,4 W/m 2 K Hangszigetelési együttható: Rw = 32dB PTP Az ablak együtthatói: Hőátbocsátási együttható: U = 1,5 W/m 2 K FTT Az ablak együtthatói: Hőátbocsátási együttható: U =0,94 W/m 2 K H H H H Az energiatakarékos üveg együtthatója: U = 1,0W/m 2 K Üveg kiosztás: 4H T H - edzett külső üveg V35 tokszellőző légáteresztés 21-38m 3 /h Az energiatakarékos üveg együtthatója: U = 1,0W/m 2 K Üveg kiosztás: 4H T H - edzett külső üveg A szuperenergiatakarékos üveg együtthatója: U = 0,5W/m 2 K Üveg kiosztás: 4HT H HT H - edzett üveg Extra oszt. erdeifenyő, vákuumos impregnálással, kétszeres akril-lakkozással PVC-U profilból készül, amely horganyzott szögacél-betét merevítéssel rendelkezik. Extra oszt. erdeifenyő, vákuumos impregnálással, kétszeres akril-lakkozással P 3 P 3 P ütköző tömités 2 - körkörös tömítés 3 - oldalsó tömités 1 - ütköző tömités 2 - körkörös tömítés 3 - oldalsó tömités 1 - ütköző tömités 2 - dupla körkörös tömítés 3 - oldalsó tömités P - lakkozott üvegszorító profil P - lakkozott üvegszorító profil P - lakkozott üvegszorító profil Eloxált Elegant-kilincs résszellőzési lehetőséggel Kilincs mikronyitás funkcióval Eloxált Elegant-kilincs résszellőzési lehetőséggel FAKRO TERMÉKISMERTETŐ

8 Az FTS, FTS-V, FTP-V ablakok Az FT billenő ablak a legelterjedtebb típusú tetőtéri ablak. Az ablak közepén található pántnak köszönhetően a szárnyat elfordíthatjuk, és nyitott állapotban hagyhatjuk. Az ablakszárny a tengelye körül 180 -ban átfordítható és reteszelhető, ami lehetővé teszi a külső ablaküveg kényelmes és biztonságos tisztítását. A billenő ablak az alsó részén elhelyezett, kétfokozatú mikro-nyitási lehetőséggel rendelkező kilincs segítségével könnyen kezelhető. A tok felső részében elhelyezett tokszellőzőnek köszönhetően a Fakro ablaknak akár 6%-kal nagyobb a hasznos üvegfelülete, mint más, hasonló méretű ablaknak. Ez lehetővé teszi a helyiség jobb megvilágítását. Alapkínálatunkban három típusú tetőablak áll rendelkezésre natúr-fenyő színben: FTS, FTS-V, FTP-V, amelyek műszaki paramétereikben és felszereltségben különböznek egymástól. Az ablakok új vonalvezetésű lemezburkolattal készülnek. A külső profilokat préseljük és legömbölyítjük, ezáltal az ablak megjelenése még esztétikusabbá válik. Jellemzők: az ablak egykamrás, hőszigetelő üvegezéssel készül (Uüveg=1,0 W/m 2 K), vákuumosan impregnált borovi fenyőből készül, akril-lakk bevonattal, a billenő ablakok típusuktól függően rendelkeznek tokszellőzővel: FTS-V esetében V10-es, FTP-V esetében V35-ös, az ablakszárny alsó részén elhelyezett kilincs könnyű kezelhetőséget és kétfokozatú mikro-nyitást tesz lehetővé, a megfelelő burkolókerettel 15 és 90 közötti dőlésszögű tetőkbe építhető be, az ablak gazdag kiegészítő kellék választékkal rendelkezik. A BILLENŐ ABLAKOK MÉRETEI ablakméret [cm] (tok külméret) 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 hasznos üvegfelület [m 2 ] méretkód 0,21 0,29 0,38 0,47 0,47 0,59 0,72 0,75 0,92 0,94 1,16 0,91 0,

9 Az FTP-W ablak Az FTP-W egy, a nedvességnek fokozottan ellenálló, billenő típusú ablak. Felületkezelése fehér színű, poliuretán lakkal történik. A lakk vastag rétege és az ablak sarkainak nedvesség elleni védelme tartósan megvédi a faszerkezetet. A Fakro FTP-W típusú ablakok használata az időszakosan magas páratartalmú helyiségekben ajánlatos, pl. konyhában vagy fürdőszobában. A Vevő kívánsága szerint az FTP-W típusú ablakokat olyan épületekben is alkalmazzák, ahol fehér színű, könnyen tisztán tartható ablakokra van szükség, pl. szállodákban. Az ablak új vonalvezetésű lemezborítással készül. A külső profilokat préseljük és legömbölyítjük, ezáltal az ablak megjelenése még esztétikusabbá válik. Jellemzők: az ablak egykamrás, hőszigetelő üvegezéssel készül (Uüveg=1,0 W/m 2 K), vákuumosan impregnált borovi fenyőből készül, négyszeres, fehér színű poliuretánlakk bevonattal, mely tartós és a nedvességnek ellenálló réteget képez, az ablak V35-ös tokszellőzővel rendelkezik, az ablakszárny alsó részén elhelyezett kilincs könnyű kezelhetőséget és kétfokozatú mikro-nyitást tesz lehetővé, a megfelelő burkolókerettel 15 és 90 közötti dőlésszögű tetőkbe építhető be, az ablak gazdag kiegészítő kellék választékkal rendelkezik. A BILLENŐ ABLAKOK MÉRETEI ablakméret [cm] (tok külméret) 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 hasznos üvegfelület [m 2 ] méretkód 0,21 0,29 0,38 0,47 0,47 0,59 0,72 0,75 0,92 0,94 1,16 0,91 0, FAKRO TERMÉKISMERTETŐ

10 Alu-műanyag ablak PTP Az alu-műanyag tetőtéri ablak ideálisan alkalmazható olyan tetőtéri helyiségekben, ahol időnként magas páratartalom lép fel. Ilyen lehet a konyha vagy a fürdőszoba. Az ablak olyan helyiségekben is alkalmazható, ahol a vevő kívánságára fehér, könnyen tisztántartható ablak beépítése szükséges. A PTP ablak egy billenő szerkezetű ablak, sokkamrás, fehér színű PVC-U profilból készül, amely horganyzott szögacél-betét merevítéssel rendelkezik. Ez a szerkezet az ablaknak nagy stabilitást ad, és megakadályozza a profilok megvetemedését a használat alatt. Az ablak tartós, korrózióálló, ellenáll az időjárás viszontagságainak, a karbantartási igénye pedig minimális. A műanyag, amiből készül, nem nedvesedik át, és nagymértékben ellenálló a savakkal és alkoholokkal szemben. Jellemzők: egykamrás, 4H-16-4T üvegezés, a külső edzett üvegtábla, a belső alacsony emissziós bevonatú. - Uüveg = 1,0 [W/m 2 K] az EN 674 szerint, - Uablak = 1,5 [W/m 2 K] az EN szerint, tömítések hármas rendszere, tokra ütköző tömítés, körbefutó tömítés és a tok borítóprofiljainak tömítése; új, fehér színű kilincs, az ablakszárny alsó részén elhelyezve könnyű kezelhetőséget és kétfokozatú mikronyitást biztosít; 1,0 mm vastag alumínium lemezből sajtolt, ezáltal merevebb, trapéz alakú profilok, melyek jobban ellenállnak a mechanikai sérüléseknek; rendelkeznek a külső és belső kiegészítő kellékek gazdag választékával, mely a fa ablakokéval teljesen megegyezik; beépíthetők 15 és 90 közötti hajlásszögű tetőkbe, a fa ablakokéval megegyező burkolókeretekkel; gyárilag felszerelt, és a tetőlécekre történő beszereléshez szolgáló szerelővasakkal rendelkezik. Az ablak beszerelése nem kíván külön szakértelmet a szerelőtől, mivel nem különbözik a fa ablakok szerelési módjától. A BILLENŐ ABLAKOK MÉRETEI ablakméret [cm] (tok külméret) 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x118 hasznos üvegfelület [m 2 ] méretkód 0,21 0,29 0,38 0,47 0,47 0,59 0,72 0,75 0,92 0,

11 Termo ablak FTT Az FTT Termo ablak egy különleges és újszerű szerkezetű tetőtéri ablak, amely nagyfokú hőenergia megtakarítást biztosít. Az ablak rendkívül jó hőátbocsátási tényezővel rendelkezik: Uablak = 0,94W/m 2 K, ami lehetővé teszi alkalmazását olyan épületekben, ahol különösen nagy súlyt fektetnek a hőveszteség minimalizálására, pl. a passzív házak építésénél. Az FTT ablak billenő szerkezetű ablak, kétkamrás, szuper energiatakarékos üvegezéssel, melyet vastagabb fakeresztmetszetű szárnyban helyezünk el. A megfelelően tervezett és kivitelezett tetőablak, valamint a szerelési rendszer a hozzátartozó szerelési segédanyagok felhasználásával nagyon jó hőszigetelő paramétereket és a legmagasabb, IV osztályú légtömörséget biztosít (besorolás a PN-EN 12207, a vizsgálat a PN-EN 1026 szabvány szerint). Jellemzők: kétkamrás, szuper energiatakarékos üvegezés, három tábla edzett, 4mm vastag üvegből. A két külső üvegtábla alacsony emissziós bevonatú. Az üvegtáblák közötti mindkét tér 10 mm, és nemesgázzal kriptonnal töltött. - Uüveg = 0,5 [W/m 2 K] az EN 674 szerint, Uablak = 0,94 [W/m 2 K] az EN szerint, meleg TGI távtartó keret. A műanyag és fém összekapcsolása és a keret megfelelő formázása garantálja a nagyfokú tömítettséget és a csekély hőátbocsátást a TGI kereten keresztül. Ilyen felépítésű üvegezés kiváló energiatakarékos jellemzők elérését teszi lehetővé. Uüveg = 0,5Wm 2 K, vastagabb ablakszárny. A külön tervezett ablakszárny lehetőséget nyújt a kétkamrás üvegezés mélyebbre helyezésére. Az ablakszárny a járatos ablakénál 30%-kal vastagabb, ami a szilárdságot és az ablak hőszigetelő tulajdonságait is növeli; tömítések négyszeres rendszere. A tömítések a legjobb minőségű anyagokból készülnek, melyek nagyon elasztikusak és rugalmasak, jobban ráfekszenek az üvegre, és tovább csökkentik a hőveszteséget; rendelkeznek a járatos külső kiegészítő kellékekkel. Az ablakszárny szélesebb rámája miatt a belső kiegészítő kellékek az FTT ablakokhoz igazított, módosított méretekkel rendelkeznek. Megrendelésre kaphatók; beszerelése külön e célt szolgáló FAKRO szerelő kellékekkel történik; az XDP páraáteresztő gallérral és az XDS párazáró gallérral együttesen teljesíti energiatakarékossági feladatát. A BILLENŐ ABLAKOK MÉRETEI ablakméret [cm] (tok külméret) 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x118 hasznos üvegfelület [m 2 ] méretkód 0,21 0,29 0,38 0,47 0,47 0,59 0,72 0,75 0,92 0, FAKRO TERMÉKISMERTETŐ

12 FELNYÍLÓ-BILLENŐ ABLAKOK Az FPP preselect ablak Az FPP preselect felnyíló-billenő ablak a tetőtéri ablakok új generációjához tartozik. Jellemzői a modern, széleskörűen felhasználható funkcionális szerkezet, és a könnyű kezelhetőség. Az FPP preselect ablak két, egymástól elkülönülő nyitási móddal rendelkezik: felnyíló és billenő. Felnyíló módban az ablakszárny tetszés szerinti pozícióban maradhat 0 és 35 között, billenő módban pedig a szárny 180 -ban átfordítható. Az újszerű és szabadalmaztatott vasalatrendszer egyaránt biztosítja a szárny teljes stabilitását felnyíló és billenő nyitás esetén is. Az FPP ablakok esetében mindkét nyitás egy, az ablak alján elhelyezett kilinccsel történik. A tok oldalán elhelyezett preselect nyitásváltó kapcsoló teszi lehetővé a nyitásmód átváltását. A kapcsoló nyitott ablaknál válik hozzáférhetővé. Az FPP ablak nagy teljesítményű, V-35-ös tokszellőzővel rendelkezik, mely az ablak zárt állapota ellenére optimális levegő-cserét tesz lehetővé a helyiségben. A tokszellőző teljesítménye szükség szerint fokozatmentesen szabályozható. Az ablak külső takaróprofiljai préseltek, ami javítja az ablak esztétikáját. Nyitásváltó kapcsoló Jellemzők: Új külső profilok az ablak egykamrás, hőszigetelő üvegezéssel készül (Uüveg=1,0 W/m 2 K), vákuumosan impregnált borovi fenyőből készül, háromszoros akril-lakk bevonattal az ablak V35-ös tokszellőzővel rendelkezik, az ablakszárny alsó részén elhelyezett kilinccsel nyitható. A nyitási mód megváltoztatását a tokban elhelyezett preselect nyitásváltó kapcsoló teszi lehetővé, hozzáférhető nyitott ablaknál. a megfelelő burkolókerettel 15 és 55 közötti dőlésszögű tetőkbe építhető be, az ablak ugyanolyan gazdag belső- és külső kiegészítő kellék választékkal rendelkezik, mint a billenő ablakok. AZ FPP FELNYÍLÓ BILLENŐ ABLAKOK MÉRETEI ablakméret [cm] (tok külméret) 78x118 78x140 94x118 94x x118 hasznos üvegfelület [m 2 ] méretkód 0,59 0,72 0,75 0,92 0,

13 SOROLHATÓ ABLAKOK FLP térdfalablak Az FL térdfalablak, a tetősík ablak meghoszszabbításaként a függőleges térdfalba szerelhető. Beépítésével javítható a helyiség megvilágítása, és a látótér is megnövekszik. Az FLP térdfalablak billenő módban nyitható. Rendelkezik egy, a véletlen kinyitást megakadályozó ütközővel, mely ugyanakkor lehetővé teszi a résszellőzést. A térdfalablak üvegezése a törésnek fokozottan ellenálló edzett külső üveglappal rendelkezik, ami növeli az ablak használati biztonságát. A térdfalablak tetszőleges szerkezetű tetőablakkal összekapcsolható. Kívülről az ablakok az EU burkolókerettel építhetők össze. Belülről egy, az ablakokhoz illeszkedő fenyőfa takaróléc kapcsolja őket össze. A takarólécet a térdfalablakkal együtt szállítjuk. Az ablak új vonalvezetésű lemezburkolattal készül. A külső profilokat préseljük és legömbölyítjük, ezáltal az ablak megjelenése még esztétikusabbá válik. Jellemzők: az ablak egykamrás, hőszigetelő üvegezéssel készül (Uüveg=1,0 W/m 2 K), edzett külső ablaküveg, vákuumosan impregnált borovi fenyőből készül, kétszeres akril-lakk bevonattal, az ablak V10-es tokszellőzővel rendelkezik, a térdfalablak nyitható típusa, az ablakszárny alsó részén elhelyezett kilincsnek köszönhetően könnyen kezelhető. A kilincs a kétfokozatú mikro-nyitást is lehetővé teszi, a térdfal- és a tetőablak együttes a speciális EU burkolókeret segítségével 15 és 55 közötti dőlésszögű tetőkbe építhető be, 55 -nál nagyobb dőlésszögű tetőkbe egyedileg rendelt burkolókerettel építhető be, az ablak gazdag kiegészítő kellék választékkal rendelkezik. A TÉRDFAL-ABLAKOK MÉRETEI ablakméret [cm] (tok külméret) 78x78 94x78 114x78 134x78 78x60 94x60 114x60 134x60 hasznos üvegfelület [m 2 ] méretkód 0,36 0,45 0,57 0,69 0,25 0,31 0,40 0, FAKRO TERMÉKISMERTETŐ

14 BURKOLÓKERETEK A burkolókeretek feladata A burkolókeret nélkülözhetetlen az ablak helyes beszereléséhez a tető síkjába. A precízen megtervezett rendszerelemekből álló burkolókeretek lehetővé teszik az ablakok tartós és tömör összeépítését a tetőfedő anyaggal. A burkolókeret feladata az esővíz és a hólé elvezetése az ablakon kívül, valamint a szél elleni védelem. Tekintettel a különféle tetőfedő anyagokra a FAKRO különbőző típusú burkolókereteket kínál. Alapkivitelben mindegyik alumínium lemezből készül, melyet tartós poliuretán bevonat véd. Az alapszín a RAL 7022 színhez közeli hamubarna, melynek köszönhetően az ablak tökéletesen illeszkedik a tetőfedő anyagok hagyományos színeihez. A Fakro tetőablakok burkolókereteit a tetőfedés fajtája és felhasználása szerint csoportosítjuk. Alapkivitelben a burkolókeretek lehetővé teszik az ablak beszerelését a legnépszerűbb tetőfedő anyagok esetében: sík, hullámos és magas profilú. A tetőablakokat 3 féle mélységben szerelhetjük be, így az alapkivitelű burkolókereteket még típusokra osztjuk. A burkolókeretek jelzésének utolsó betűje az ablakok szerelési mélységére utal. A Fakro cég kínálatában megtalálhatók más típusú burkolókeretek is, ritkábban alkalmazott tetőfedő anyagokhoz: - EL burkolókeretek - pikkelyes fedéshez, mint pl. bitumenzsindely, terméspala fedés 10 mm vastagságig (2 x 5 mm), - EG burkolókeretek - pikkelyes fedéshez, mint pl. hódfarkú cserép mm vastagságig (2 x mm), - EE burkolókeretek - sík fémlemez fedéshez. A fentieken kívül a Fakro cég speciális alkalmazásokhoz is készít burkolókereteket. A Fakro összes burkolókeretére vonatkozóan további tájékoztatást nyerhetnek Önök az internetes oldalainkról. Szakmai kérdésekben műszaki tanácsadóink szolgálnak tanáccsal. BURKOLÓKERETEK CSOPORTOS ÖSSZEÉPÍTÉSHEZ A sorolási rendszer kész megoldást kínál az ablakok csoportos beépítésére: vízszintesen, függőlegesen és ablakcsoportokban. A sorolási rendszerben az ablakok közötti alaptávolság vízszintesen és függőlegesen is 10 cm. A Fakro sorolásos modulrendszere hét modulból áll, melyeknek köszönhetően minden típusú csoportosítás kialakítható. Ha az ablakok közötti távolság nem 10 cm, a vevő egyedi megrendelésére készítünk olyan soroló modulokat, melyeknek eltérő a belső vízlevezető-csatorna méretük. Samostatné okno Vodorovná sestava Vodorovná sestava Svislá sestava Bloková sestava Bloková sestava 14

15 A burkolókeretek alaptípusai ESV burkolókeretek vékony, sík tetőfedő anyagokhoz Az ES burkolókeret lehetővé teszi az ablakok összeépítését sík tetőfedő anyagokkal, mint: bitumenlemez, bitumenzsindely, terméspala 10mm vastagságig (két 5mm-es réteg). Az ablak ajánlott szerelési mélysége az ES keret esetében V - azaz ESV típus. EZV burkolókeretek hullámos tetőfedéshez Az EZ burkolókeret lehetővé teszi az ablak tömör összeépítését profilos tetőfedő anyagokkal, mint a cserép és a profilos fémlemez. Ez olyan univerzális keret, mely nemcsak a hullámos fedésekhez, hanem bármilyen tetőfedéshez alkalmazható 45 mm profilmagasságig. Az ablak ajánlott szerelési mélysége V azaz EZV típus. EHN burkolókeret magas-profilú tetőfedő anyagokhoz Az EH burkolókeret lehetővé teszi az ablakok tömör beépítését az erősen profilos tetőfedő anyagokhoz, mint: cserép, profilpréselt fémlemez. Alkalmazható tetőfedő anyagokhoz 90 mm profilmagasságig. FAKRO TERMÉKISMERTETŐ

16 KÜLÖNLEGES MEGOLDÁSOK Különleges formák és méretek A Fakro ablakok, a megrendelők igényeihez igazodva, lehetnek különböző méretűek és alakúak. Különleges, a szabványostól eltérő ablak rendelése esetén meg kell adni a tető dőlésszögét és a tetőfedő anyag fajtáját. Ezenkívül mellékelni kell egy vázlatot a különleges alakú ablak oldalainak hosszával és a belső szögekkel. Különleges ablaküvegek A Fakro cég többféle üveget ajánl az ablakaihoz. Rendelhetők ablakok: - hőelnyelő (abszorpciós) üveggel, - katedrál üveggel, - fényvisszaverő üveggel, - öntisztító üveggel, - P1 kategóriájú laminált üveggel, - szuper energiatakarékos hőszigetelő üvegezéssel, - hangszigetelő laminált üvegezéssel, - P4 kategóriájú betörésgátló üveggel, mely 99%-ban megszűri az UV sugárzást Különleges burkolókeretek Az ablak külső lemezburkolata és a burkolókeret nemcsak alumínium lemezből, hanem a vevő kívánsága szerint akár CU rézlemezből illetve TC titáncink-lemezből is készülhet. A vevő kérésére a Fakro cég a RAL skála szerinti, tetszőlegesen kiválasztott színre festi a külső lemezburkolatot és a burkolókeretet. A külső lemezburkolat és a burkolókeretek minden fajtája pontosan illeszthető még a legkülönlegesebb színű tetőfedő anyaghoz is. 16

17 BEÉPÍTÉSI TARTOZÉKOK XDP páraáteresztő fóliagallér Az XDP páraáteresztő fóliagallér az ablak és a tetőn alkalmazott páraáteresztő tetőfólia könynyű összekapcsolására szolgál. A legjobb minőségű, nagy páraáteresztő képességű EUROTOP tetőfóliából készül, tökéletesen megvédi az ablak körüli hőszigetelő anyagot az átnedvesedéstől. A páraáteresztő fóliagallér egységcsomagjában további hőszigetelő elemek találhatók az ablaktok külső kerületének hőszigeteléséhez. Minden ablakhoz a megfelelő méretű fóliagallért kell választani. XDS párazáró fóliagallér A párazáró fóliagallér a helyiség felőli párazáró fólia és a tetőablak-tok hézagmentes összekapcsolására szolgál. Nem engedi a tok körüli hőszigetelő anyag átnedvesedését, ami jelentősen csökkentené a szigetelés hatékonyságát. A párazáró fóliagallér polietilén fóliából készül. Minden ablakhoz a megfelelő méretű fóliagallért kell választani. Belső burkolat: XLW és XLP A belső burkolat az ablaknyílás helyiség felőli részének gyors elkészítését szolgálja. Használatával biztosíthatjuk a megfelelő menynyiségű hőszigetelő anyag beépítését az ablak köré, ugyanakkor a fény beesési szöge nem csökken. Az XLW belső burkolókeret vízhatlan, fehér laminált lapból, az XLP belső burkolókeret viszont natúr erdeifenyő színű laminált lapból készül. Minden belső burkolókeret két változatban kapható: 30cm és 40cm szélességben. A belső burkolókeretek a os dőlésszögű ablakoknál alkalmazhatók. FAKRO TERMÉKISMERTETŐ

18 A TETŐABLAKOK KIEGÉSZÍTŐ KELLÉKEI Belső kiegészítő kellékek A FAKRO tetőtéri ablakok kiegészítő kellékei a funkcionalitást a dekoratív megjelenéssel ötvözik. A kellékek széles választéka emeli a tetőtéri ablak használati értékét, lehetővé téve a beáramló fény szabályozását, a felmelegedés csökkentését nyáron, valamint az energia megtakarítását télen. A kiegészítő kellékek gazdag típus-, minta- és színválasztéka megteremti a harmóniát az ablak és minden belső téri dekoráció között, valamint hozzájárul a helyiség jellegének szabad alakításához. A külső kiegészítő kellékek között megtalálhatók: külső rolók, kézi és elektromos működtetésű redőny. A belső kiegészítő kellékek között megtalálhatók: reluxa, hagyományos rolók, teljes sötétséget biztosító SUNSET rolók, harmonika árnyékolók, szúnyoghálók. I II Az AJP reluxa lehetővé teszi a helyiségbe bejutó fénymennyiség szabályozását a lamellák dölésszögének változtatásával. Véd a túlzott napsütéstől, javítja a helyiség esztétikáját, emeli a hangulatát. Az oldalvezetőknek köszönhetően lehetőség van a belső tér teljesebb besötétítésére valamint az ablak leengedett reluxával is teljesen átfordítható. I csoport 1 színben kapható II csoport 29 színben kapható I II Az ARP roló a fénytől védi a helyiséget, és napfényes napokon kellemes árnyékolást ad. A tetőtéri ablakon lehúzva az erős napfényt takarja. Az ARP roló a tetőtérben emellett dekorációs célokat is szolgál. A színek széles skálája és a gazdag mintaválaszték lehetővé teszi a helyiség bármilyen berendezéséhez a megfelelő anyag kiválasztását, ami hozzájárul a belső tér esztétikájának emeléséhez. I csoport 20 színben kapható II csoport 13 színben kapható 18

19 I II Az ARS típusú roló csökkenti a fény bejutását a helyiségbe és javítja a belső tér esztétikáját. Három különböző állásban lehet rögzíteni akasztópárok segítségével. Erős poliészter szövetből készül, több féle színben és mintában kapható (egyszínű, mintás, a fény bejutását korlátozó, a nap sugarait visszaverő speciális műanyag bevonattal). I csoport 20 színben kapható II csoport 25 színben kapható I II Az APS harmonika árnyékoló elegáns és dekoratív napellenző árnyékoló, amely lehetővé teszi érdekes fényhatások létrehozását. Használata a helyiségben lágy fényhatásokat és a színek harmóniáját eredményezi, összhangban a belső tér kialakításával. Az alumínium vezetősínek lehetővé teszik az árnyékoló tetszőleges beállítását. Két csoportja létezik: I csoport a fényáteresztést csökkentő anyagból II csoport a fényáteresztést csökkentő anyagból speciális bevonattal, mely nyáron gátolja a helyiség felmelegedését. FAKRO TERMÉKISMERTETŐ

20 I II III N51 N52 Az ARF SUNSET rolónak köszönhetően még a legerősebb napsütésnek kitett helyiségben is teljes sötétséget lehet elérni. A roló szövetét bevonó különleges anyag elzárja a napfény útját, és jelentősen korlátozza a helyiség felmelegedését. Az oldalvezetők lehetővé teszik a roló rögzítését bármely állásban. I csoport 2 színben kapható II csoport 7 színben kapható III csoport 12 színben kapható Az AMS szúnyogháló üvegszövetből készül, védi a helyiséget a rovarok bejutásától kissé nyitott ablaknál. A tető belső burkolatának síkjára szerelhető az ablaknyílás köré alumínium sínek segítségével 20

21 Külső kiegészítő kellékek I II Az AMZ típusú külső napellenző roló tartós, az időjárás viszontagságainak ellenálló üvegszálas vászonból készül. Véd a túlzott napsütéstől, egyben biztosítja a kilátást is. Az ablak külső oldalára szerelve nem csökkenti a hasznos üvegfelületet. Az AMZ külső napellenző roló billenő ablakokhoz. I csoport - 3 színben kapható (10% relatív átvilágítású anyag) II csoport - 2 színben kapható (1% relatív átvilágítású anyag) Az ARZ típusú külső redőny teljes sötétséget biztosít a helyiségben és nagyon jó hő- és hangszigetelő tulajdonsággal bír. Alumínium profillécekből készül, poliészter bevonattal, két színben kapható. Mozgatása belülről hajtókarral (ARZ-H), vagy elektromos meghajtással (ARZ-E) történik. Az ARZ külső redőny billenő ablakokhoz használható. FAKRO TERMÉKISMERTETŐ

22 KÉZI TÁVMŰKÖDTETŐK ELEKTROMOS TÁVVEZÉRLŐ RENDSZEREK A ZST univerzális távnyitó rúd lehetővé teszi a magasan szerelt abakok könnyű kezelését. Használható tovabbá az ARS es ARF sötétitő rolók és az AJP reluxa működtetéséhez is. A távnyitó rúd hossza 119 cm, és lehetőség van 134, 162, 190 es 218 cm-re való meghosszabbítására. A ZSP hosszabbítóval egyesítve 246, 274, 302 és 330 cm hosszúság érhető el. A ZSZ rúd alumínium csőprofilból készül, műanyag fogantyúval rendelkezik, és a magasan beépített ablakok AMZ és AMK külső rolóinak működtetésére szolgál. Hosszúsági alapmérete 150 cm. Az AMZ rolót 80 cm hosszúságú kezelőrúddal együtt szállítjuk. A távnyitó rendszer a magasan szerelt billenő ablakok elektromos nyitására szolgál, a helyiség szellőztetését teszi lehetővé. A ZC230 távnyitó rendszer esetében a 230Vos működtető váltóáramnak köszönhetően a berendezést a lakás villamos hálózatához lehet csatlakoztatni. A készlethez tartozik a láncos emelő és a kapcsoló. A berendezés maximálisan 36 cm-re nyit. ZC24 távnyitó rendszer 24V egyenárammal működik. A készlet tartalmazza a láncos emelőt, a transzformátort és a kapcsolót. A maximális nyitás 24cm. Az emelőmotor kompakt szerkezete lehetővé teszi a könnyű beszerelést az ablak eredeti megjelenésének megváltoztatása nélkül. A rendszer lehetővé teszi Fakro kiegészítő termékek konfigurációját. Füstérzékelő és esővédő automatika Lehetőség van igény esetén a tetőablakok automatikus vezérlésére is. Az esővédő automatika eső, hó vagy erős szél esetén bezárja, a füstérzékelő automatika füst keletkezése esetén kinyitja az ablakot. Az automatikus rendszerhez tartoznak: vezérlőközpont, láncos emelők, szellőzés kapcsolók, vészkapcsolók füst-, eső- és szélérzékelők. 22

23 FÜSTELVEZETŐ ABLAK FSP Az FSP füstelvezető ablak legfőbb tulajdonsága, ami a többi tetőtéri ablaktól megkülönbözteti, a pántok elhelyezése annak alsó részén. Működése olyan, mint egy fordított felnyíló ablaké. Az ablak két elektromos motorral rendelkezik, amelyek automatikusan kinyitják az ablakot a füstmentesítő vezérlőközponttól jövő, a füstérzékelő által aktivált elektromos impulzus hatására. A nyitott ablakszárny védi a füstelvezető nyílást az oldalszéltől a rendszer működése alatt (ha az ablak nyitott). Az ablak nyitása után annak egyetlen eleme sem nyúlhat a tetőgerinc fölé. Az elektromos motorok alkalmazása lehetőséget ad a helyiség mindennapos szellőztetésére. A tetőablak mint füstelvezető nyílás legtöbbször a lépcsőházban kerül beépítésre. Jellemzők: a két felszerelt, 24 V feszültséggel működtetett elektromos motorral a szárny max. 75 -ban nyitható, 1600 N nyitóerővel, 40 másodperc alatt; a fa alapanyag erdeifenyő (borovi), vákuumos impregnálással és kétszeres akril fedőlakkozással; tetőlécekre történő szereléshez kialakítva, a gyárilag felszerelt szögvasakkal egy szerelési mélységben; az ablak nagy súlya miatt a szerelést két személynek kell végezni; alkalmazható 20 és 60 közötti dőlésszögű tetőknél; speciális burkolókerettel rendelkezik, igazodva a tetőfedő anyagok háromféle profilmagasságához. KAPHATÓ MÉRETEK ablakméret [cm] 114x x x98 hasznos üvegfelület [m 2 ] méretkód 0,94 1,16 0, FAKRO TERMÉKISMERTETŐ

24 HŐSZIGETELŐ TETŐKIBÚVÓ ABLAKOK FWP-R, FWP-L A hőszigetelő tetőkibúvó oldalt nyíló szerkezetű ablak. A kilincs elfordítása után a szárnyat 90 -os szögben kinyitjuk. Az ablak felső részén beszerelt gázrugó megkönnyíti az ablaknyitást, stabilan megtartja a kinyitott szárnyat és véd a hirtelen rácsukástól. Az ablak oldalra nyílik: jobbos változat FWP-R vagy balos változat FWP-L (kívülről nézve). Az ablak nagy nyílásmérete lehetővé teszi a könnyű és biztonságos kijutást a tetőre. A hőszigetelő tetőkibúvó egyesíti magában a tetőablak és a tetőkibúvó előnyeit. Az alkalmazott biztonságos hőszigetelő üvegezésnek köszönhetően minden fűtött lakóhelyiségbe ajánljuk. Jellemzők: az ablak egykamrás, hőszigetelő üvegezéssel rendelkezik. (Uüveg = 1,0 W/m 2 K), vákuumosan impregnált borovi fenyőből készül, kétszeri akrillakk bevonattal, a szárnymagasság felénél található kilincs a szárny nyitását és a résszellőzést is lehetővé teszi, beépíthető 15 és 55 közötti dőlésszögű tetőkbe a megfelelő, speciális burkolókerettel (a billenő ablakok burkolókeretei a hőszigetelő kibúvókhoz nem használhatók), a beszerelést megkönnyítő szerelővasakkal együtt szállítjuk, az ablakok gazdag választékban rendelkeznek ugyanolyan belső kiegészítő kellékekkel valamint külső árnyékolóval, mint a billenő ablakok. A hőszigetelő tetőkibúvók burkolókeretei A tetőkibúvó összeépítését tetőfedő anyagokkal három alaptípusú burkolókeret teszi lehetővé: - ESW típus sík, vékony tetőfedő anyagokhoz, - EZW típus hullámos tetőfedéshez 45 mm profilmagasságig, - EHW típus magasprofilú tetőfedéshez 90 mm profilmagasságig. A HŐSZIGETELŐ TETŐKIBÚVÓ MÉRETEI ablakméret [cm] (tok külméret) 66x98 66x118 hasznos üvegfelület [m 2 ] méretkód 0,38 0,

25 HAGYOMÁNYOS TETŐKIBÚVÓ WSS, WSZ, WSH hagyományos tetőkibúvók A WS hagyományos tetőkibúvó lehetővé teszi a biztonságos kijutást a tetőre a karbantartási munkák elvégzése céljából. A hagyományos tetőkibúvó felnyíló szerkezetű ablak. A domború kupola biztosítja a padlástér jó megvilágítását, és 180 -ban felnyitva lehetővé teszi a könnyű kilépést a tetőre. Olyan anyagból készül, ami ellenáll az időjárás hatásainak. A kibúvó alján elhelyezett fém fogantyú lehetővé teszi a résnyitást szellőztetés céljából. Gyenge hőszigetelő képességére tekintettel csak fűtetlen helyiségekhez ajánlott. Jellemzők: a tok vákuumosan impregnált borovi fenyőből készül, a helyiség szellőztetését a szárnyat három fokozatban rögzítő fogantyú szolgálja, 15 és 55 közötti dőlésszögű tetőkbe építhető be, a tetőlécekre egyszerüen szerelhető, így nincs szükség kiváltók vagy duplungok késszítésére, egyúttal vízszintes irányban elcsúsztatható a tetőfedő anyaghoz való jobb illesztés érdekében, az alapkivitelben szállított szerelőkészlet megkönnyíti a tetőkibúvó beszerelését. A tetőkibúvó rögzítési fokozatai A tetőkibúvó a tetőfedő anyagtól függően három változatban kapható: WSS típus a sík, WSZ típus a hullámos, WSH típus a magas profilú tetőfedéshez való burkolókerettel. A burkolókeret a tetőkibúvó osztatlan része. TETŐKIBÚVÓ MÉRETEI a tetőkibúvó méretei [cm] (tok külméret) 54x75 86x86 FAKRO TERMÉKISMERTETŐ

26 WGT és WGI tetőkibúvó A WG tetőkibúvót a nem lakáscélú tetőterekbe ajánljuk. Általa könnyű és biztonságos a tetőre való kijutás, valamint biztosított a helyiség megvilágítása. A WG tetőkibúvó fedeles szerkezetű, az ablakszárnya felfelé nyílik. Két típus kapható: WGT szimpla edzett üveglappal 4H, WGI dupla edzett üveglappal 4H-10-4H Gyenge hőszigetelő képessége miatt csak fűtetlen helyiségekbe ajánljuk. Jellemzők: a tok vákuumosan impregnált borovi fenyőből készül, az ablakszárny alumínium profillemezből készül, szinterezett, körkörös tömítéssel van ellátva, a helyiség szellőztetését a szárnyat három fokozatban rögzítő fogantyú szolgálja, 15 és 60 közötti dőlésszögű tetőkbe építhető be, a tetőlécekre egyszerűen szerelhető, így nincs szükség kiváltók vagy duplungok készítésére, egyúttal vízszintes irányban elcsúsztatható a tetőfedő anyagokhoz való jobb illesztés érdekében, az alapkivitelben szállított szerelőkészlet megkönnyíti a tetőkibúvó beszerelését, A tetőkibúvót egy ólomköpennyel végződő, univerzális burkolókerettel együtt szállítjuk. A tetőkibúvó rögzítési fokozatai TETŐKIBÚVÓ MÉRETEI a tetőkibúvó méretei [cm] (tok külméret) 45x55 45x

27 FÉNYCSATORNA SLT Az SLT fénycsatorna a FAKRO új terméke, melynek fő feladata természetes fény bejuttatása az épület belsejébe. Az ilyen fénycsatornák alkalmazása az épület összes helyiségének a megvilágítását lehetővé teszi, még azokét is, ahol nem lehet külső vagy tetőablakokat beépíteni. A nappali fénytől elzárt helyiségek sötétek és kényelmetlenek a használatban. Ilyen helyiségek lehetnek pl. fürdőszobák, gardrób szobák, folyosók, lépcsőházak, sőt pincék. Fénycsatornák alkalmazásával a természetes fényt bejuttatjuk a helyiségbe, megvilágítva azt. Más helyiségekben a fénycsatornák kiegészítő fényforrást jelentenek, ami az elektromos energia megtakarításban játszik szerepet. Az SLT fénycsatorna a tető fölé szerelt kupolán keresztül beeső, nappali fényt szállítja. A napfény sugarai a fénycsatorna hajlékony falának belső reflexiós felületéről visszaverődve haladnak lefelé a fényelosztóra. A mennyezetbe szerelt fényelosztó egyenletesen szórja szét a fényt a helyiségbe, megvilágítva azt. A fénycsatornát este és éjjel is használhatjuk fényforrásként, ha a belsejébe világítótestet szerelünk. Jellemzők: a fénycsatorna a következő elemekből áll: kupola, burkolókeret, fényvezető csőcsatorna, átlátszó fényelosztó prizma és mennyezeti keret; az alkalmazott hajlékony fényszállító cső könnyen elkerüli az esetleges szerkezeti akadályokat, ami nagyban csökkenti a szerelési költséget és időt; a speciálisan készült burkolókeret garantálja a tömörséget és a könnyű szerelést; a fénycsatornák os, vagy lapos tetőkbe (megrendelésre) építhetők be; kétféle burkolókerettel kapható: sík vagy profilos tetőfedő anyaghoz; hét éves garanciát vállalunk rá. KAPHATÓ MÉRETEK fénycsatorna átmérő [mm] csőhossz [cm] 210* 210* FAKRO TERMÉKISMERTETŐ
