1 Árlista Tetőtéri ablakok, kiegészítők 2015 Érvényes: tól

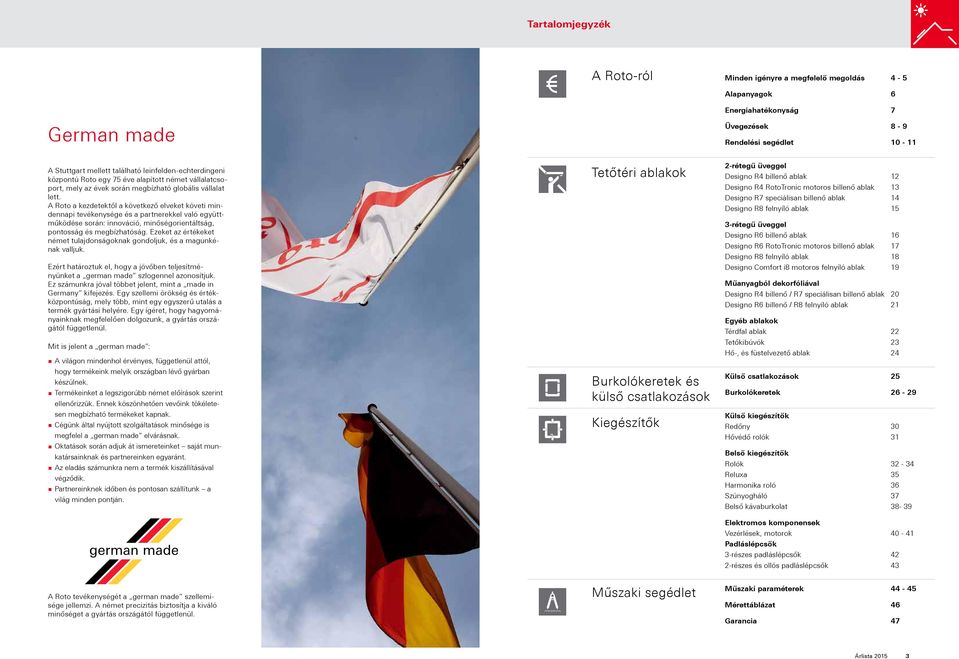

2 rovatcim Tartalomjegyzék A Roto-ról Minden igényre a megfelelő megoldás 4-5 Alapanyagok 6 Energiahatékonyság 7 German made Üvegezések 8-9 Rendelési segédlet A Stuttgart mellett található leinfelden-echterdingeni központú Roto egy 75 éve alapított német vállalatcsoport, mely az évek során megbízható globális vállalat lett. A Roto a kezdetektől a következő elveket követi mindennapi tevékenysége és a partnerekkel való együttműködése során: innováció, minőségorientáltság, pontosság és megbízhatóság. Ezeket az értékeket német tulajdonságoknak gondoljuk, és a magunkénak valljuk. Ezért határoztuk el, hogy a jövőben teljesítményünket a german made szlogennel azonosítjuk. Ez számunkra jóval többet jelent, mint a made in Germany kifejezés. Egy szellemi örökség és értékközpontúság, mely több, mint egy egyszerű utalás a termék gyártási helyére. Egy ígéret, hogy hagyományainknak megfelelően dolgozunk, a gyártás országától függetlenül. Mit is jelent a german made : A világon mindenhol érvényes, függetlenül attól, hogy termékeink melyik országban lévő gyárban készülnek. Termékeinket a legszigorúbb német előírások szerint ellenőrizzük. Ennek köszönhetően vevőink tökéletesen megbízható termékeket kapnak. Cégünk által nyújtott szolgáltatások minősége is megfelel a german made elvárásnak. Oktatások során adjuk át ismereteinket saját munkatársainknak és partnereinken egyaránt. Az eladás számunkra nem a termék kiszállításával végződik. Partnereinknek időben és pontosan szállítunk a világ minden pontján. Tetőtéri ablakok Burkolókeretek és külső csatlakozások Kiegészítők 2-rétegű üveggel Designo R4 billenő ablak 12 Designo R4 RotoTronic motoros billenő ablak 13 Designo R7 speciálisan billenő ablak 14 Designo R8 felnyíló ablak 15 3-rétegű üveggel Designo R6 billenő ablak 16 Designo R6 RotoTronic motoros billenő ablak 17 Designo R8 felnyíló ablak 18 Designo Comfort i8 motoros felnyíló ablak 19 Műanyagból dekorfóliával Designo R4 billenő / R7 speciálisan billenő ablak 20 Designo R6 billenő / R8 felnyíló ablak 21 Egyéb ablakok Térdfal ablak 22 Tetőkibúvók 23 Hő-, és füstelvezető ablak 24 Külső csatlakozások 25 Burkolókeretek Külső kiegészítők Redőny 30 Hővédő rolók 31 Belső kiegészítők Rolók Reluxa 35 Harmonika roló 36 Szúnyogháló 37 Belső kávaburkolat Elektromos komponensek Vezérlések, motorok Padláslépcsők 3-részes padláslépcsők 42 2-részes és ollós padláslépcsők 43 A Roto tevékenységét a german made szellemisége jellemzi. A német precizitás biztosítja a kiváló minőséget a gyártás országától függetlenül. Műszaki segédlet Műszaki paraméterek Mérettáblázat 46 Garancia 47 Árlista

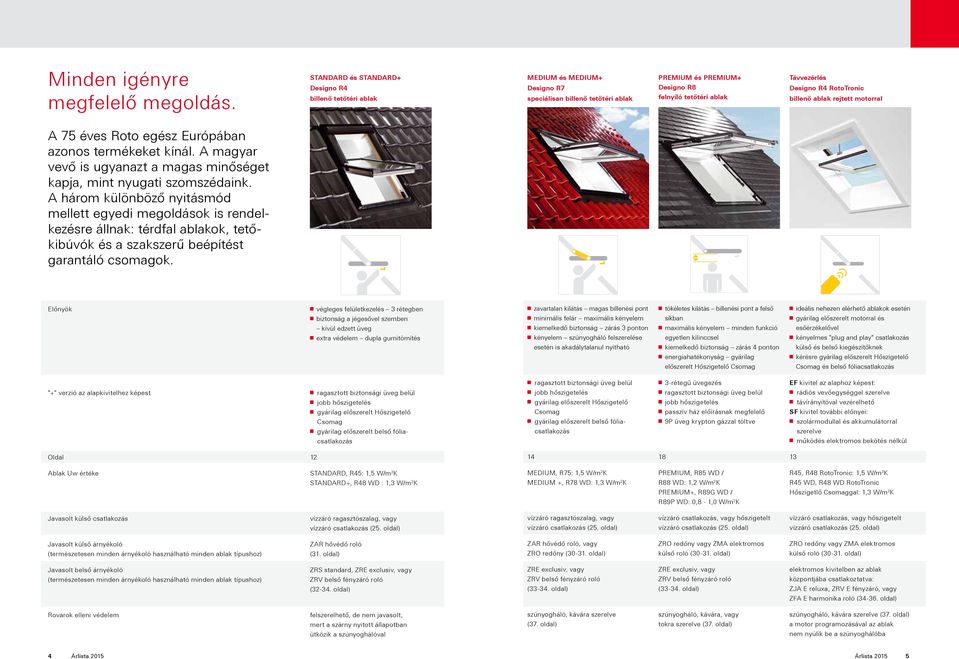

3 Minden igényre megfelelő megoldás. STANDARD és STANDARD+ Designo R4 billenő tetőtéri ablak MEDIUM és MEDIUM+ Designo R7 speciálisan billenő tetőtéri ablak PREMIUM és PREMIUM+ Designo R8 felnyíló tetőtéri ablak Távvezérlés Designo R4 RotoTronic billenő ablak rejtett motorral A 75 éves Roto egész Európában azonos termékeket kínál. A magyar vevő is ugyanazt a magas minőséget kapja, mint nyugati szomszédaink. A három különböző nyitásmód mellett egyedi megoldások is rendelkezésre állnak: térdfal ablakok, tetőkibúvók és a szakszerű beépítést garantáló csomagok. Előnyök végleges felületkezelés 3 rétegben biztonság a jégesővel szemben kívül edzett üveg extra védelem dupla gumitömítés zavartalan kilátás magas billenési pont minimális felár maximális kényelem kiemelkedő biztonság zárás 3 ponton kényelem szúnyogháló felszerelése esetén is akadálytalanul nyitható tökéletes kilátás billenési pont a felső síkban maximális kényelem minden funkció egyetlen kilinccsel kiemelkedő biztonság zárás 4 ponton energiahatékonyság gyárilag előszerelt Hőszigetelő Csomag ideális nehezen elérhető ablakok esetén gyárilag előszerelt motorral és esőérzékelővel kényelmes "plug and play" csatlakozás külső és belső kiegészítőknek kérésre gyárilag előszerelt Hőszigetelő Csomag és belső fóliacsatlakozás "+" verzió az alapkivitelhez képest ragasztott biztonsági üveg belül jobb hőszigetelés gyárilag előszerelt Hőszigetelő Csomag gyárilag előszerelt belső fóliacsatlakozás ragasztott biztonsági üveg belül jobb hőszigetelés gyárilag előszerelt Hőszigetelő Csomag gyárilag előszerelt belső fóliacsatlakozás 3-rétegű üvegezés ragasztott biztonsági üveg belül jobb hőszigetelés passzív ház előírásnak megfelelő 9P üveg krypton gázzal töltve EF kivitel az alaphoz képest: rádiós vevőegységgel szerelve távírányítóval vezérelhető SF kivitel további előnyei: szolármodullal és akkumulátorral szerelve működés elektromos bekötés nélkül Oldal Ablak Uw értéke STANDARD, R45: 1,5 W/m 2 K STANDARD+, R48 : 1,3 W/m 2 K MEDIUM, R75: 1,5 W/m 2 K MEDIUM +, R78 : 1,3 W/m 2 K PREMIUM, R85 / R88 : 1,2 W/m 2 K PREMIUM+, R89G / R89P : 0,8-1,0 W/m 2 K R45, R48 RotoTronic: 1,5 W/m 2 K R45, R48 RotoTronic Hőszigetlő Csomaggal: 1,3 W/m 2 K Javasolt külső csatlakozás vízzáró ragasztószalag, vagy vízzáró csatlakozás (25. oldal) vízzáró ragasztószalag, vagy vízzáró csatlakozás (25. oldal) vízzáró csatlakozás, vagy hőszigetelt vízzáró csatlakozás (25. oldal) vízzáró csatlakozás, vagy hőszigetelt vízzáró csatlakozás (25. oldal) Javasolt külső árnyékoló (természetesen minden árnyékoló használható minden ablak típushoz) ZAR hővédő roló (31. oldal) ZAR hővédő roló, vagy ZRO redőny ( oldal) ZRO redőny vagy ZMA elektromos külső roló ( oldal) ZRO redőny vagy ZMA elektromos külső roló ( oldal) Javasolt belső árnyékoló (természetesen minden árnyékoló használható minden ablak típushoz) ZRS standard, ZRE exclusiv, vagy ZRV belső fényzáró roló ( oldal) ZRE exclusiv, vagy ZRV belső fényzáró roló ( oldal) ZRE exclusiv, vagy ZRV belső fényzáró roló ( oldal) elektromos kivitelben az ablak központjába csatlakoztatva: ZJA E reluxa, ZRV E fényzáró, vagy ZFA E harmonika roló ( oldal) Rovarok elleni védelem felszerelhető, de nem javasolt, mert a szárny nyitott állapotban ütközik a szúnyoghálóval szúnyogháló, kávára szerelve (37. oldal) szúnyogháló, kávára, vagy tokra szerelve (37. oldal) szúnyogháló, kávára szerelve (37. oldal) a motor programozásával az ablak nem nyúlik be a szúnyoghálóba 4 Árlista 2015 Árlista

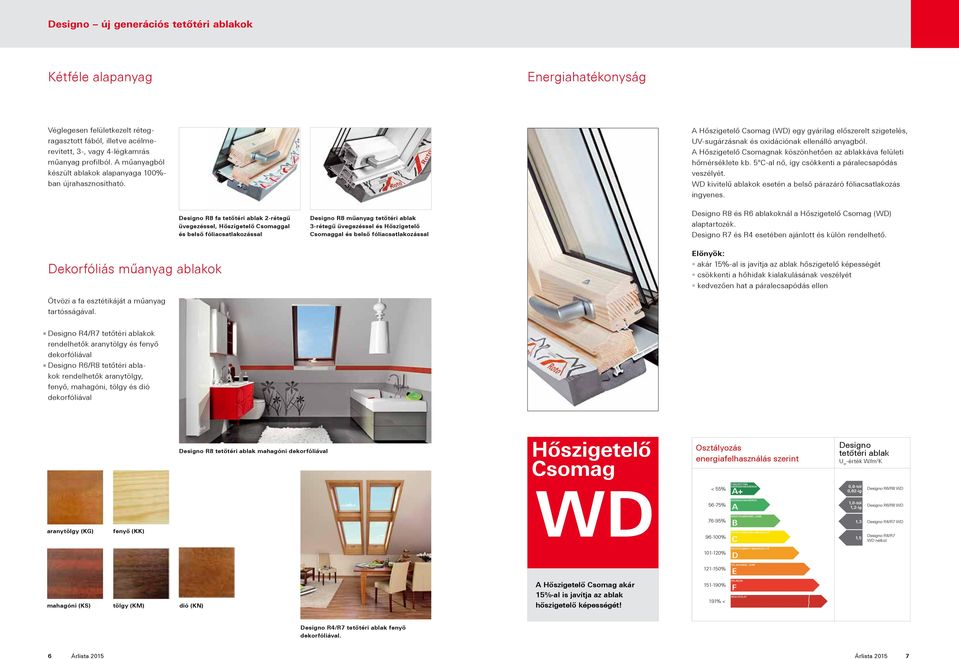

4 Designo új generációs tetőtéri ablakok Kétféle alapanyag Energiahatékonyság Véglegesen felületkezelt rétegragasztott fából, illetve acélmerevített, 3-, vagy 4-légkamrás műanyag profilból. A műanyagból készült ablakok alapanyaga 100%- ban újrahasznosítható. A Hőszigetelő Csomag () egy gyárilag előszerelt szigetelés, UV-sugárzásnak és oxidációnak ellenálló anyagból. A Hőszigetelő Csomagnak köszönhetően az ablakkáva felületi hőmérséklete kb. 5 C-al nő, így csökkenti a páralecsapódás veszélyét. kivitelű ablakok esetén a belső párazáró fóliacsatlakozás ingyenes. Designo R8 fa tetőtéri ablak 2-rétegű üvegezéssel, Hőszigetelő Csomaggal és belső fóliacsatlakozással Designo R8 műanyag tetőtéri ablak 3-rétegű üvegezéssel és Hőszigetelő Csomaggal és belső fóliacsatlakozással Designo R8 és R6 ablakoknál a Hőszigetelő Csomag () alaptartozék. Designo R7 és R4 esetében ajánlott és külön rendelhető. Dekorfóliás műanyag ablakok Ötvözi a fa esztétikáját a műanyag tartósságával. Előnyök: akár 15%-al is javítja az ablak hőszigetelő képességét csökkenti a hőhidak kialakulásának veszélyét kedvezően hat a páralecsapódás ellen Designo R4/R7 tetőtéri ablakok rendelhetők aranytölgy és fenyő dekorfóliával Designo R6/R8 tetőtéri ablakok rendelhetők aranytölgy, fenyő, mahagóni, tölgy és dió dekorfóliával Designo R8 tetőtéri ablak mahagóni dekorfóliával Hőszigetelő Csomag Osztályozás energiafelhasználás szerint Designo tetőtéri ablak U w -érték W/m 2 K < 55% Fokozottan energiatakarékos A+ 0,8-tól 0,82-ig Designo R6/R8 aranytölgy (KG) fenyő (KK) 56-75% 76-95% % energiatakarékos A követelménynél jobb B követelménynek megfelelő C 1,0-tól 1,2-ig 1,3 1,5 Designo R6/R8 Designo R4/R7 Designo R4/R7 nélkül % követelményt megközelítő D % átlagosnál jobb E mahagóni (KS) tölgy (KM) dió (KN) A Hőszigetelő Csomag akár 15%-al is javítja az ablak hőszigetelő képességét! % 191% < átlagos F régi épület Designo R4/R7 tetőtéri ablak fenyő dekorfóliával. 6 Árlista 2015 Árlista

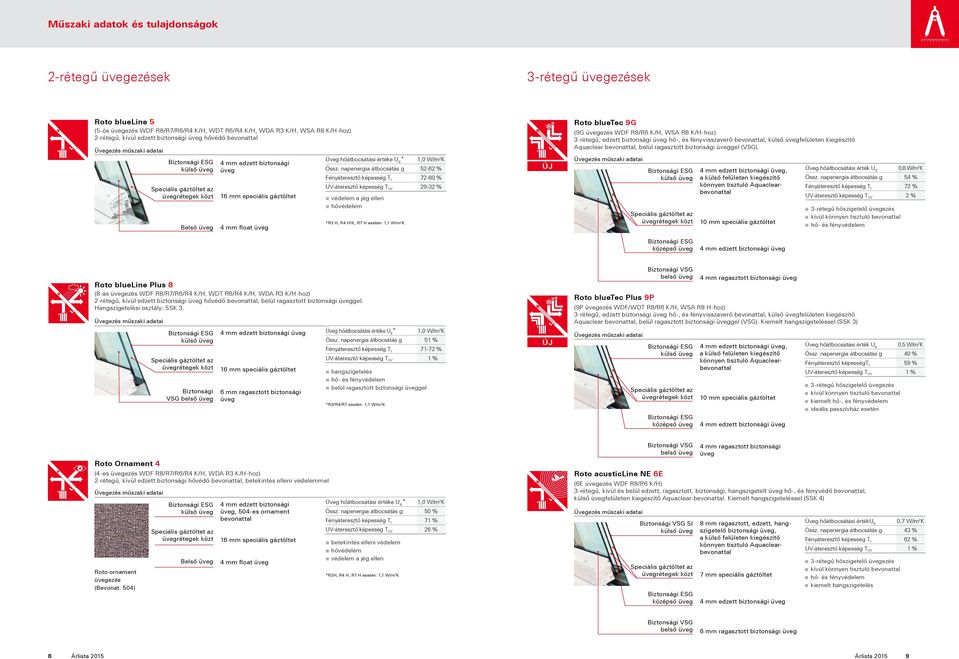

5 Műszaki adatok és tulajdonságok 2-rétegű üvegezések 3-rétegű üvegezések Roto blueline 5 (5-ös üvegezés F R8/R7/R6/R4 K/H, T R6/R4 K/H, A R3 K/H, WSA R8 K/H-hoz) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal Üvegezés műszaki adatai Biztonsági ESG külső üveg Speciális gáztöltet az üvegrétegek közt Belső üveg 4 mm edzett biztonsági üveg 16 mm speciális gáztöltet 4 mm float üveg Üveg hőátbocsátási értéke U g * 1,0 W/m 2 K Össz. napenergia átbocsátás g % Fényáteresztő képesség T L % UV-áteresztő képesség T UV % védelem a jég ellen hővédelem *R3 H, R4 H/K, R7 H esetén: 1,1 W/m 2 K ÚJ Roto bluetec 9G (9G üvegezés F R8/R6 K/H, WSA R8 K/H-hoz) 3-rétegű, edzett biztonsági üveg hő-, és fényvisszaverő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Üvegezés műszaki adatai Biztonsági ESG külső üveg Speciális gáztöltet az üvegrétegek közt 4 mm edzett biztonsági üveg, a külső felületen kiegészítő könnyen tisztuló Aquaclearbevonattal 10 mm speciális gáztöltet Üveg hőátbocsátási érték U g 0,8 W/m 2 K Össz. napenergia átbocsátás g 54 % Fényáteresztő képesség T L 72 % UV-áteresztő képesség T UV 2 % 3-rétegű hőszigetelő üvegezés kívül könnyen tisztuló bevonattal hő- és fényvédelem Biztonsági ESG középső üveg 4 mm edzett biztonsági üveg Roto blueline Plus 8 (8-as üvegezés F R8/R7/R6/R4 K/H, T R6/R4 K/H, A R3 K/H-hoz) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal, belül ragasztott biztonsági üveggel. Hangszigetelési osztály: SSK 3. Üvegezés műszaki adatai Biztonsági ESG külső üveg Speciális gáztöltet az üvegrétegek közt Biztonsági VSG belső üveg 4 mm edzett biztonsági üveg 16 mm speciális gáztöltet 6 mm ragasztott biztonsági üveg Üveg hőátbocsátási értéke U g * 1,0 W/m 2 K Össz. napenergia átbocsátás g 51 % Fényáteresztő képesség T L % UV-áteresztő képesség T UV 1 % hangszigetelés hő- és fényvédelem belül ragasztott biztonsági üveggel *R3/R4/R7 esetén: 1,1 W/m 2 K ÚJ Roto bluetec Plus 9P (9P üvegezés F/T R8/R6 K/H, WSA R8 H-hoz) 3-rétegű, edzett biztonsági üveg hő-, és fényvisszaverő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3) Üvegezés műszaki adatai Biztonsági VSG belső üveg Biztonsági ESG külső üveg Speciális gáztöltet az üvegrétegek közt Biztonsági ESG középső üveg 4 mm ragasztott biztonsági üveg 4 mm edzett biztonsági üveg, a külső felületen kiegészítő könnyen tisztuló Aquaclearbevonattal 10 mm speciális gáztöltet 4 mm edzett biztonsági üveg Üveg hőátbocsátási érték U g 0,5 W/m 2 K Össz. napenergia átbocsátás g 40 % Fényáteresztő képességt L 59 % UV-áteresztő képesség T UV 1 % 3-rétegű hőszigetelő üvegezés kívül könnyen tisztuló bevonattal kiemelt hő-, és fényvédelem ideális passzívház esetén Roto Ornament 4 (4-es üvegezés F R8/R7/R6/R4 K/H, A R3 K/H-hoz) 2-rétegű, kívül edzett biztonsági hővédő bevonattal, betekintés elleni védelemmel Üvegezés műszaki adatai Roto ornament üvegezés (Bevonat: 504) Biztonsági ESG külső üveg Speciális gáztöltet az üvegrétegek közt Belső üveg 4 mm edzett biztonsági üveg, 504-es ornament bevonattal 16 mm speciális gáztöltet 4 mm float üveg Üveg hőátbocsátási értéke U g * 1,0 W/m 2 K Össz. napenergia átbocsátás g 50 % Fényáteresztő képesség T L 71 % UV-áteresztő képesség T UV 26 % betekintés elleni védelem hővédelem védelem a jég ellen *R3H, R4 H, R7 H esetén: 1,1 W/m 2 K Roto acusticline NE 6E (6E üvegezés F R8/R6 K/H) 3-rétegű, kívül és belül edzett, ragasztott, biztonsági, hangszigetelt üveg hő-, és fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear-bevonattal. Kiemelt hangszigeteléssel (SSK 4) Üvegezés műszaki adatai Biztonsági VSG belső üveg Biztonsági VSG SI külső üveg Speciális gáztöltet az üvegrétegek közt Biztonsági ESG középső üveg 4 mm ragasztott biztonsági üveg 8 mm ragasztott, edzett, hangszigetelő biztonsági üveg, a külső felületen kiegészítő könnyen tisztuló Aquaclearbevonattal 7 mm speciális gáztöltet 4 mm edzett biztonsági üveg Üveg hőátbocsátási értéku g 0,7 W/m 2 K Össz. napenergia átbocsátás g 43 % Fényáteresztő képesség T L 62 % UV-áteresztő képesség T UV 1 % 3-rétegű hőszigetelő üvegezés kívül könnyen tisztuló bevonattal hő- és fényvédelem kiemelt hangszigetelés Biztonsági VSG belső üveg 6 mm ragasztott biztonsági üveg 8 Árlista 2015 Árlista

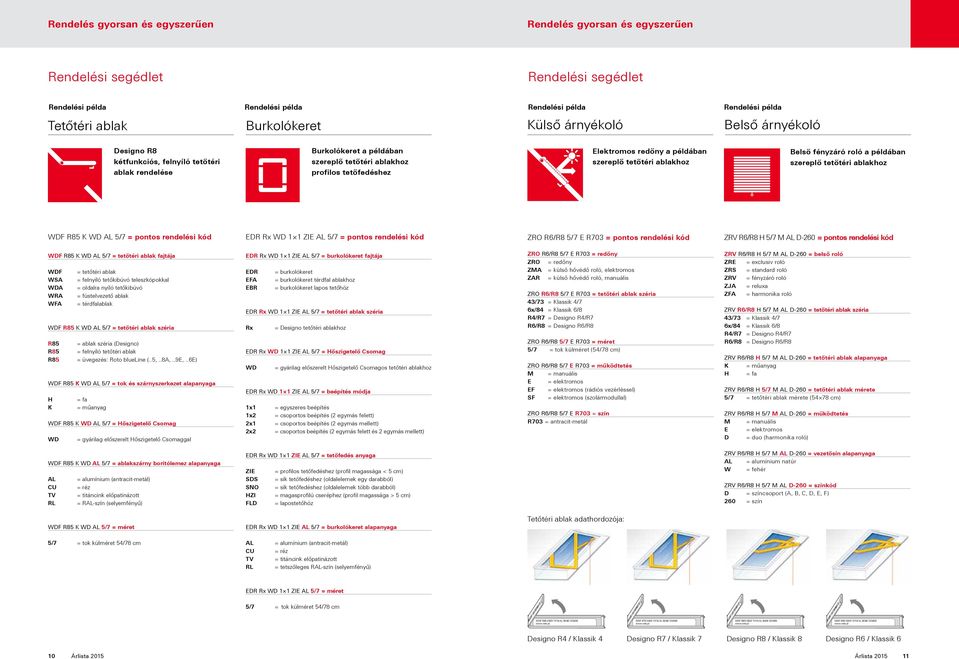

6 Rendelés gyorsan és egyszerűen Rendelés gyorsan és egyszerűen Rendelési segédlet Rendelési segédlet Rendelési példa Rendelési példa Rendelési példa Rendelési példa Tetőtéri ablak Burkolókeret Külső árnyékoló Belső árnyékoló Designo R8 kétfunkciós, felnyíló tetőtéri ablak rendelése Burkolókeret a példában szereplő tetőtéri ablakhoz profilos tetőfedéshez Elektromos redőny a példában szereplő tetőtéri ablakhoz Belső fényzáró roló a példában szereplő tetőtéri ablakhoz F R85 K AL 5/7 = pontos rendelési kód EDR Rx 1 1 ZIE AL 5/7 = pontos rendelési kód ZRO R6/R8 5/7 E R703 = pontos rendelési kód ZRV R6/R8 H 5/7 M AL D-260 = pontos rendelési kód F R85 K AL 5/7 = tetőtéri ablak fajtája F = tetőtéri ablak WSA = felnyíló tetőkibúvó teleszkópokkal A = oldalra nyíló tetőkibúvó WRA = füstelvezető ablak WFA = térdfalablak F R85 K AL 5/7 = tetőtéri ablak széria R85 = ablak széria (Designo) R85 = felnyíló tetőtéri ablak R85 = üvegezés: Roto blueline (..5,..8A,..9E,..6E) F R85 K AL 5/7 = tok és szárnyszerkezet alapanyaga H = fa K = műanyag F R85 K AL 5/7 = Hőszigetelő Csomag = gyárilag előszerelt Hőszigetelő Csomaggal EDR Rx 1 1 ZIE AL 5/7 = burkolókeret fajtája EDR = burkolókeret EFA = burkolókeret térdfal ablakhoz EBR = burkolókeret lapos tetőhöz EDR Rx 1 1 ZIE AL 5/7 = tetőtéri ablak széria Rx = Designo tetőtéri ablakhoz EDR Rx 1 1 ZIE AL 5/7 = Hőszigetelő Csomag = gyárilag előszerelt Hőszigetelő Csomagos tetőtéri ablakhoz EDR Rx 1 1 ZIE AL 5/7 = beépítés módja 1x1 = egyszeres beépítés 1x2 = csoportos beépítés (2 egymás felett) 2x1 = csoportos beépítés (2 egymás mellett) 2x2 = csoportos beépítés (2 egymás felett és 2 egymás mellett) ZRO R6/R8 5/7 E R703 = redőny ZRO = redőny ZMA = külső hővédő roló, elektromos ZAR = külső hővédő roló, manuális ZRO R6/R8 5/7 E R703 = tetőtéri ablak széria 43/73 = Klassik 4/7 6x/84 = Klassik 6/8 R4/R7 = Designo R4/R7 R6/R8 = Designo R6/R8 ZRO R6/R8 5/7 E R703 = méret 5/7 = tok külméret (54/78 cm) ZRO R6/R8 5/7 E R703 = működtetés M = manuális E = elektromos EF = elektromos (rádiós vezérléssel) SF = elektromos (szolármodullal) ZRO R6/R8 5/7 E R703 = szín R703 = antracit-metál ZRV R6/R8 H 5/7 M AL D-260 = belső roló ZRE = exclusiv roló ZRS = standard roló ZRV = fényzáró roló ZJA = reluxa ZFA = harmonika roló ZRV R6/R8 H 5/7 M AL D-260 = tetőtéri ablak széria 43/73 = Klassik 4/7 6x/84 = Klassik 6/8 R4/R7 = Designo R4/R7 R6/R8 = Designo R6/R8 ZRV R6/R8 H 5/7 M AL D-260 = tetőtéri ablak alapanyaga K = műanyag H = fa ZRV R6/R8 H 5/7 M AL D-260 = tetőtéri ablak mérete 5/7 = tetőtéri ablak mérete (54 78 cm) ZRV R6/R8 H 5/7 M AL D-260 = működtetés M = manuális E = elektromos D = duo (harmonika roló) F R85 K AL 5/7 = ablakszárny borítólemez alapanyaga AL = alumínium (antracit-metál) CU = réz TV = titáncink előpatinázott RL = RAL-szín (selyemfényű) EDR Rx 1 1 ZIE AL 5/7 = tetőfedés anyaga ZIE = profilos tetőfedéshez (profil magassága < 5 cm) SDS = sík tetőfedéshez (oldalelemek egy darabból) SNO = sík tetőfedéshez (oldalelemek több darabból) HZI = magasprofilú cseréphez (profil magassága > 5 cm) FLD = lapostetőhöz ZRV R6/R8 H 5/7 M AL D-260 = vezetősín alapanyaga AL = alumínium natúr W = fehér ZRV R6/R8 H 5/7 M AL D-260 = színkód D = színcsoport (A, B, C, D, E, F) 260 = szín F R85 K AL 5/7 = méret EDR Rx 1 1 ZIE AL 5/7 = burkolókeret alapanyaga Tetőtéri ablak adathordozója: 5/7 = tok külméret 54/78 cm AL CU TV RL = alumínium (antracit-metál) = réz = titáncink előpatinázott = tetszőleges RAL-szín (selyemfényű) EDR Rx 1 1 ZIE AL 5/7 = méret 5/7 = tok külméret 54/78 cm F R45 KBW 11/14 AL F R75 KBW 11/14 AL F R85 KBW 11/14 AL F R65 KBW 11/14 AL Designo R4 / Klassik 4 Designo R7 / Klassik 7 Designo R8 / Klassik 8 Designo R6 / Klassik 6 10 Árlista 2015 Árlista

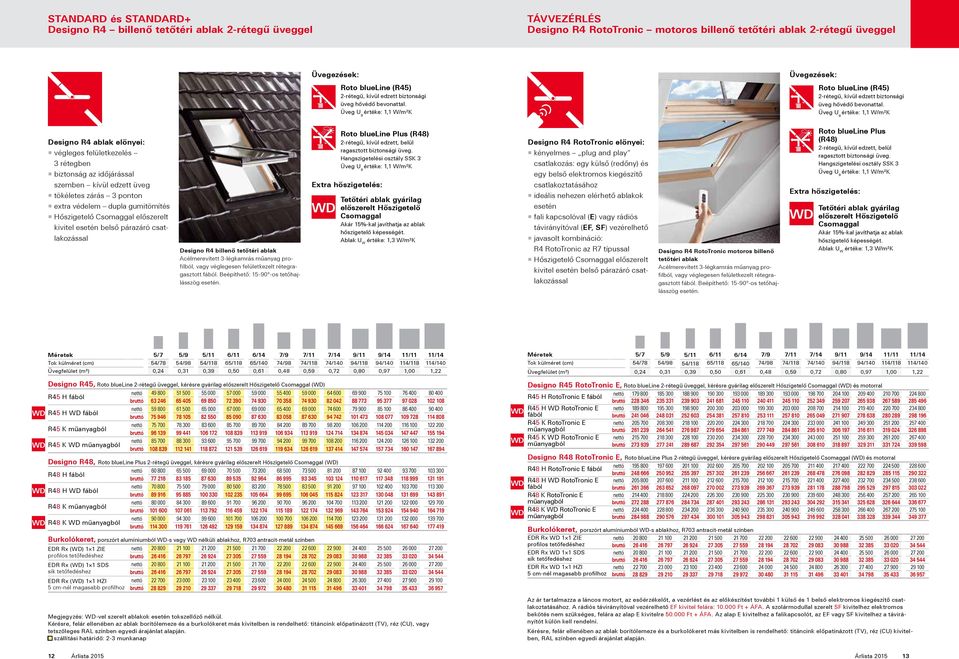

7 STANDARD és STANDARD+ Designo R4 billenő tetőtéri ablak 2-rétegű üveggel TÁVVEZÉRLÉS Designo R4 RotoTronic motoros billenő tetőtéri ablak 2-rétegű üveggel Üvegezések: Roto blueline (R45) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal. értéke: 1,1 W/m²K Üvegezések: Roto blueline (R45) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal. értéke: 1,1 W/m²K Designo R4 ablak előnyei: végleges felületkezelés 3 rétegben biztonság az időjárással szemben kívül edzett üveg tökéletes zárás 3 ponton extra védelem dupla gumitömítés Hőszigetelő Csomaggal előszerelt kivitel esetén belső párazáró csatlakozással Designo R4 billenő tetőtéri ablak Acélmerevített 3-légkamrás műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto blueline Plus (R48) 2-rétegű, kívül edzett, belül ragasztott biztonsági üveg. Hangszigetelési osztály SSK 3 értéke: 1,1 W/m²K Extra hőszigetelés: Tetőtéri ablak gyárilag előszerelt Hőszigetelő Csomaggal Akár 15%-kal javíthatja az ablak hőszigetelő képességét. Ablak U W értéke: 1,3 W/m²K Designo R4 RotoTronic előnyei: kényelmes plug and play csatlakozás: egy külső (redőny) és egy belső elektromos kiegészítő csatlakoztatásához ideális nehezen elérhető ablakok esetén fali kapcsolóval (E) vagy rádiós távirányítóval (EF, SF) vezérelhető javasolt kombináció: R4 RotoTronic az R7 típussal Hőszigetelő Csomaggal előszerelt kivitel esetén belső párazáró csatlakozással Designo R4 RotoTronic motoros billenő tetőtéri ablak Acélmerevített 3-légkamrás műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto blueline Plus (R48) 2-rétegű, kívül edzett, belül ragasztott biztonsági üveg. Hangszigetelési osztály SSK 3 értéke: 1,1 W/m²K Extra hőszigetelés: Tetőtéri ablak gyárilag előszerelt Hőszigetelő Csomaggal Akár 15%-kal javíthatja az ablak hőszigetelő képességét. Ablak U W értéke: 1,3 W/m²K Méretek 5/7 5/9 5/11 6/11 6/14 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 54/118 65/118 65/140 74/98 74/118 74/140 94/118 94/ / /140 Üvegfelület (m²) 0,24 0,31 0,39 0,50 0,61 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Designo R45, Roto blueline 2-rétegű üveggel, kérésre gyárilag előszerelt Hőszigetelő Csomaggal () R45 H fából nettó bruttó R45 H fából nettó bruttó R45 K műanyagból nettó bruttó R45 K műanyagból nettó bruttó Designo R48, Roto blueline Plus 2-rétegű üveggel, kérésre gyárilag előszerelt Hőszigetelő Csomaggal () R48 H fából nettó bruttó R48 H fából nettó bruttó R48 K műanyagból nettó bruttó R48 K műanyagból nettó bruttó Burkolókeret, porszórt alumíniumból -s vagy nélküli ablakhoz, R703 antracit-metál színben EDR Rx () 1 1 ZIE profilos tetőfedéshez EDR Rx () 1 1 SDS sík tetőfedéshez EDR Rx () 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó nettó bruttó nettó bruttó Megjegyzés: -vel szerelt ablakok esetén tokszellőző nélkül. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. szállítási határidő: 2-3 munkanap Méretek 5/7 5/9 5/11 6/11 6/14 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 54/118 65/118 65/140 74/98 74/118 74/140 94/118 94/ / /140 Üvegfelület (m²) 0,24 0,31 0,39 0,50 0,61 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Designo R45 RotoTronic E, Roto blueline 2-rétegű üveggel, kérésre gyárilag előszerelt Hőszigetelő Csomaggal () és motorral nettó R45 H RotoTronic E fából bruttó R45 H RotoTronic E nettó fából bruttó R45 K RotoTronic E nettó műanyagból bruttó R45 K RotoTronic E nettó műanyagból bruttó Designo R48 RotoTronic E, Roto blueline Plus 2-rétegű üveggel, kérésre gyárilag előszerelt Hőszigetelő Csomaggal () és motorral nettó R48 H RotoTronic E fából bruttó R48 H RotoTronic E nettó fából bruttó R48 K RotoTronic E nettó műanyagból bruttó R48 K RotoTronic E nettó műanyagból bruttó Burkolókeret, porszórt alumíniumból -s ablakhoz, R703 antracit-metál színben EDR Rx 1 1 ZIE nettó profilos tetőfedéshez bruttó EDR Rx 1 1 SDS nettó sík tetőfedéshez bruttó EDR Rx 1 1 HZI nettó cm-nél magasabb profilhoz bruttó Az ár tartalmazza a láncos motort, az esőérzékelőt, a vezérlést és az előkészítést további 1 külső és 1 belső elektromos kiegészítő csatlakoztatásához. A rádiós távirányítóval vezérelhető EF kivitel felára: Ft + ÁFA. A szolármodullal szerelt SF kivitelhez elektromos bekötés nem szükséges, felára az alap E kivitelre Ft + ÁFA. Az alap E kivitelhez a falikapcsolót, az EF vagy SF kivitelhez a távirányítót külön kell rendelni. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU) kivitelben, RAL színben egyedi árajánlat alapján. 12 Árlista 2015 Árlista

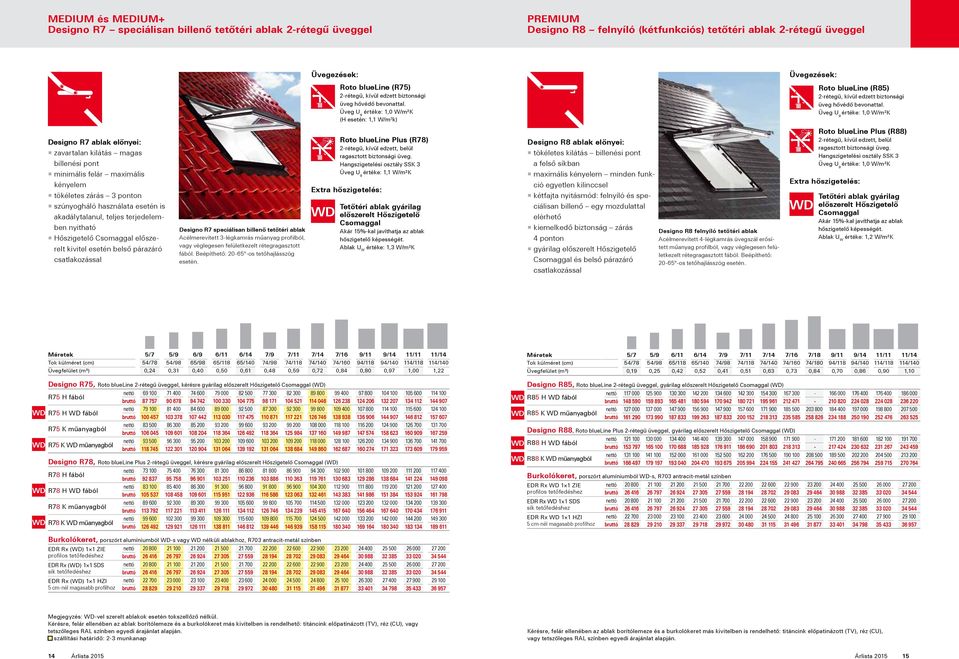

8 MEDIUM és MEDIUM+ Designo R7 speciálisan billenő tetőtéri ablak 2-rétegű üveggel PREMIUM Designo R8 felnyíló (kétfunkciós) tetőtéri ablak 2-rétegű üveggel Üvegezések: Roto blueline (R75) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal. értéke: 1,0 W/m²K (H esetén: 1,1 W/m 2 k) Üvegezések: Roto blueline (R85) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal. értéke: 1,0 W/m²K Designo R7 ablak előnyei: zavartalan kilátás magas billenési pont minimális felár maximális kényelem tökéletes zárás 3 ponton szúnyogháló használata esetén is akadálytalanul, teljes terjedelemben nyitható Hőszigetelő Csomaggal előszerelt kivitel esetén belső párazáró csatlakozással Designo R7 speciálisan billenő tetőtéri ablak Acélmerevített 3-légkamrás műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto blueline Plus (R78) 2-rétegű, kívül edzett, belül ragasztott biztonsági üveg. Hangszigetelési osztály SSK 3 értéke: 1,1 W/m²K Extra hőszigetelés: Tetőtéri ablak gyárilag előszerelt Hőszigetelő Csomaggal Akár 15%-kal javíthatja az ablak hőszigetelő képességét. Ablak U W értéke: 1,3 W/m²K Designo R8 ablak előnyei: tökéletes kilátás billenési pont a felső síkban maximális kényelem minden funkció egyetlen kilinccsel kétfajta nyitásmód: felnyíló és speciálisan billenő egy mozdulattal elérhető kiemelkedő biztonság zárás 4 ponton gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró csatlakozással Designo R8 felnyíló tetőtéri ablak Acélmerevített 4-légkamrás üvegszál erősített műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto blueline Plus (R88) 2-rétegű, kívül edzett, belül ragasztott biztonsági üveg. Hangszigetelési osztály SSK 3 értéke: 1,0 W/m²K Extra hőszigetelés: Tetőtéri ablak gyárilag előszerelt Hőszigetelő Csomaggal Akár 15%-kal javíthatja az ablak hőszigetelő képességét. Ablak U W értéke: 1,2 W/m²K Méretek 5/7 5/9 6/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Üvegfelület (m²) 0,24 0,31 0,40 0,50 0,61 0,48 0,59 0,72 0,84 0,80 0,97 1,00 1,22 Designo R75, Roto blueline 2-rétegű üveggel, kérésre gyárilag előszerelt Hőszigetelő Csomaggal () R75 H fából nettó bruttó R75 H fából nettó bruttó R75 K műanyagból nettó bruttó R75 K műanyagból nettó bruttó Designo R78, Roto blueline Plus 2-rétegű üveggel, kérésre gyárilag előszerelt Hőszigetelő Csomaggal () R78 H fából nettó bruttó R78 H fából nettó bruttó R78 K műanyagból nettó bruttó R78 K műanyagból nettó bruttó Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 7/18 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 74/180 94/118 94/ / /140 Üvegfelület (m²) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,84 0,70 0,86 0,90 1,10 Designo R85, Roto blueline 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R85 H fából nettó bruttó R85 K műanyagból nettó bruttó Designo R88, Roto blueline Plus 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R88 H fából nettó bruttó R88 K műanyagból nettó bruttó Burkolókeret, porszórt alumíniumból -s, R703 antracit-metál színben EDR Rx 1 1 ZIE profilos tetőfedéshez EDR Rx 1 1 SDS sík tetőfedéshez EDR Rx 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó nettó bruttó nettó bruttó Burkolókeret, porszórt alumíniumból -s vagy nélküli ablakhoz, R703 antracit-metál színben EDR Rx () 1 1 ZIE profilos tetőfedéshez EDR Rx () 1 1 SDS sík tetőfedéshez EDR Rx () 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó nettó bruttó nettó bruttó Megjegyzés: -vel szerelt ablakok esetén tokszellőző nélkül. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. szállítási határidő: 2-3 munkanap Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. 14 Árlista 2015 Árlista

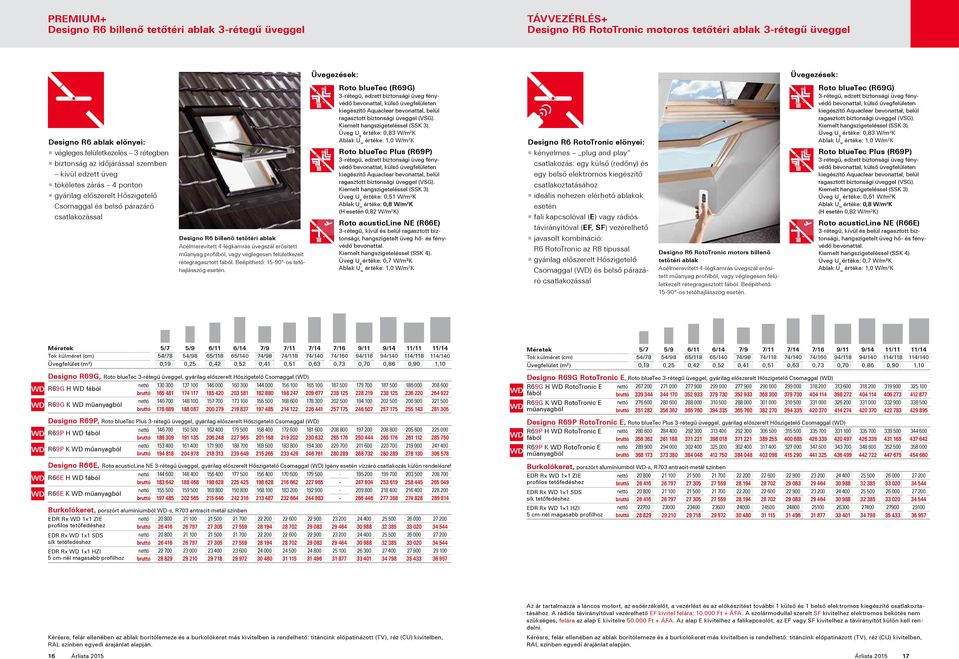

9 PREMIUM+ Designo R6 billenő tetőtéri ablak 3-rétegű üveggel TÁVVEZÉRLÉS+ Designo R6 RotoTronic motoros tetőtéri ablak 3-rétegű üveggel Üvegezések: Üvegezések: Designo R6 ablak előnyei: végleges felületkezelés 3 rétegben biztonság az időjárással szemben kívül edzett üveg tökéletes zárás 4 ponton gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró csatlakozással Designo R6 billenő tetőtéri ablak Acélmerevített 4-légkamrás üvegszál erősített műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto bluetec (R69G) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,83 W/m 2 K Ablak U w értéke: 1,0 W/m 2 K Roto bluetec Plus (R69P) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,51 W/m 2 K Ablak U w értéke: 0,8 W/m 2 K (H esetén 0,82 W/m 2 K) Roto acusticline NE (R66E) 3-rétegű, kívül és belül ragasztott biztonsági, hangszigetelt üveg hő- és fényvédő bevonattal. Kiemelt hangszigeteléssel (SSK 4). értéke: 0,7 W/m²K Ablak U w értéke: 1,0 W/m 2 K Designo R6 RotoTronic előnyei: kényelmes plug and play csatlakozás: egy külső (redőny) és egy belső elektromos kiegészítő csatlakoztatásához ideális nehezen elérhető ablakok esetén fali kapcsolóval (E) vagy rádiós távirányítóval (EF, SF) vezérelhető javasolt kombináció: R6 RotoTronic az R8 típussal gyárilag előszerelt Hőszigetelő Csomaggal () és belső párazáró csatlakozással Designo R6 RotoTronic motors billenő tetőtéri ablak Acélmerevített 4-légkamrás üvegszál erősített műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto bluetec (R69G) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,83 W/m 2 K Ablak U w értéke: 1,0 W/m 2 K Roto bluetec Plus (R69P) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,51 W/m 2 K Ablak U w értéke: 0,8 W/m 2 K (H esetén 0,82 W/m 2 K) Roto acusticline NE (R66E) 3-rétegű, kívül és belül ragasztott biztonsági, hangszigetelt üveg hő- és fényvédő bevonattal. Kiemelt hangszigeteléssel (SSK 4). értéke: 0,7 W/m²K Ablak U w értéke: 1,0 W/m 2 K Üvegfelület (m²) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Designo R69G, Roto bluetec 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R69G H fából nettó bruttó R69G K műanyagból nettó bruttó Designo R69P, Roto bluetec Plus 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R69P H fából nettó bruttó R69P K műanyagból nettó bruttó Designo R66E, Roto acusticline NE 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () Igény esetén vízzáró csatlakozás külön rendelésre! R66E H fából nettó bruttó R66E K műanyagból nettó bruttó Burkolókeret, porszórt alumíniumból -s, R703 antracit-metál színben EDR Rx 1 1 ZIE nettó profilos tetőfedéshez bruttó EDR Rx 1 1 SDS sík tetőfedéshez EDR Rx 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó nettó bruttó Üvegfelület (m²) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Designo R69G RotoTronic E, Roto bluetec 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R69G H RotoTronic E nettó fából bruttó R69G K RotoTronic E műanyagból nettó bruttó Designo R69P RotoTronic E, Roto bluetec Plus 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R69P H RotoTronic E nettó fából bruttó R69P K RotoTronic E műanyagból EDR Rx 1 1 SDS sík tetőfedéshez EDR Rx 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó Burkolókeret, porszórt alumíniumból -s, R703 antracit-metál színben EDR Rx 1 1 ZIE nettó profilos tetőfedéshez bruttó nettó bruttó nettó bruttó Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU) kivitelben, RAL színben egyedi árajánlat alapján. Az ár tartalmazza a láncos motort, az esőérzékelőt, a vezérlést és az előkészítést további 1 külső és 1 belső elektromos kiegészítő csatlakoztatásához. A rádiós távirányítóval vezérelhető EF kivitel felára: Ft + ÁFA. A szolármodullal szerelt SF kivitelhez elektromos bekötés nem szükséges, felára az alap E kivitelre Ft + ÁFA. Az alap E kivitelhez a falikapcsolót, az EF vagy SF kivitelhez a távirányítót külön kell rendelni. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU) kivitelben, RAL színben egyedi árajánlat alapján. 16 Árlista 2015 Árlista

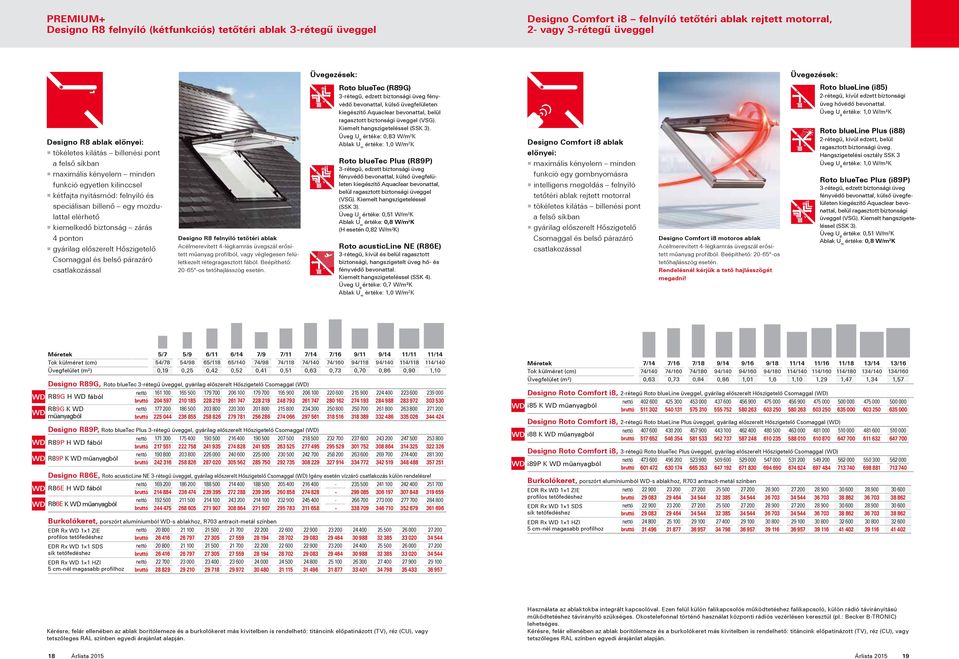

10 PREMIUM+ Designo R8 felnyíló (kétfunkciós) tetőtéri ablak 3-rétegű üveggel Designo Comfort i8 felnyíló tetőtéri ablak rejtett motorral, rovatcim 2- vagy 3-rétegű üveggel Üvegezések: Üvegezések: Roto blueline (i85) 2-rétegű, kívül edzett biztonsági üveg hővédő bevonattal. értéke: 1,0 W/m²K Designo R8 ablak előnyei: tökéletes kilátás billenési pont a felső síkban maximális kényelem minden funkció egyetlen kilinccsel kétfajta nyitásmód: felnyíló és speciálisan billenő egy mozdulattal elérhető kiemelkedő biztonság zárás 4 ponton gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró csatlakozással Designo R8 felnyíló tetőtéri ablak Acélmerevített 4-légkamrás üvegszál erősített műanyag profilból, vagy véglegesen felületkezelt rétegragasztott fából. Beépíthető: os tetőhajlásszög esetén. Roto bluetec (R89G) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,83 W/m 2 K Ablak U w értéke: 1,0 W/m 2 K Roto bluetec Plus (R89P) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,51 W/m 2 K Ablak U w értéke: 0,8 W/m 2 K (H esetén 0,82 W/m 2 K) Roto acusticline NE (R86E) 3-rétegű, kívül és belül ragasztott biztonsági, hangszigetelt üveg hő- és fényvédő bevonattal. Kiemelt hangszigeteléssel (SSK 4). értéke: 0,7 W/m²K Ablak U w értéke: 1,0 W/m 2 K Designo Comfort i8 ablak előnyei: maximális kényelem minden funkció egy gombnyomásra intelligens megoldás felnyíló tetőtéri ablak rejtett motorral tökéletes kilátás billenési pont a felső síkban gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró csatlakozással Designo Comfort i8 motoros ablak Acélmerevített 4-légkamrás üvegszál erősített műanyag profilból. Beépíthető: os tetőhajlásszög esetén. Rendelésnél kérjük a tető hajlásszögét megadni! Roto blueline Plus (i88) 2-rétegű, kívül edzett, belül ragasztott biztonsági üveg. Hangszigetelési osztály SSK 3 értéke: 1,0 W/m²K Roto bluetec Plus (i89p) 3-rétegű, edzett biztonsági üveg fényvédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). értéke: 0,51 W/m 2 K Ablak U w értéke: 0,8 W/m 2 K Üvegfelület (m²) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Designo R89G, Roto bluetec 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () nettó R89G H fából bruttó R89G K nettó műanyagból bruttó Designo R89P, Roto bluetec Plus 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R89P H fából nettó bruttó R89P K műanyagból nettó bruttó Designo R86E, Roto acusticline NE 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () Igény esetén vízzáró csatlakozás külön rendelésre! R86E H fából nettó bruttó R86E K műanyagból nettó bruttó Burkolókeret, porszórt alumíniumból -s ablakhoz, R703 antracit-metál színben EDR Rx 1 1 ZIE profilos tetőfedéshez EDR Rx 1 1 SDS sík tetőfedéshez EDR Rx 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó nettó bruttó nettó bruttó Méretek 7/14 7/16 7/18 9/14 9/16 9/18 11/14 11/16 11/18 13/14 13/16 Tok külméret (cm) 74/140 74/160 74/180 94/140 94/160 94/ / / / / /160 Üvegfelület (m²) 0,63 0,73 0,84 0,86 1,01 1,6 1,10 1,29 1,47 1,34 1,57 Designo Roto Comfort i8, 2-rétegű Roto blueline üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () nettó i85 K műanyagból bruttó Designo Roto Comfort i8, 2-rétegű Roto blueline Plus üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () nettó i88 K műanyagból bruttó Designo Roto Comfort i8, 3-rétegű Roto bluetec Plus üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () nettó i89p K műanyagból bruttó Burkolókeret, porszórt alumíniumból -s ablakhoz, R703 antracit-metál színben EDR Rx 1 1 ZIE profilos tetőfedéshez EDR Rx 1 1 SDS sík tetőfedéshez EDR Rx 1 1 HZI 5 cm-nél magasabb profilhoz nettó bruttó nettó bruttó nettó bruttó Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. Használata az ablaktokba integrált kapcsolóval. Ezen felül külön falikapcsolós működtetéshez falikapcsoló, külön rádió távirányítású működtetéshez távirányító szükséges. Okostelefonnal történő használat központi rádiós vezérlésen keresztül (pl.: Becker B-TRONIC) lehetséges. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. 18 Árlista 2015 Árlista

11 Designo R4/R7 műanyag dekorfóliás tetőtéri ablak 2-rétegű üveggel Designo R6/R8 műanyag dekorfóliás tetőtéri ablak 2- vagy 3-rétegű üveggel Designo R4/R7 dekorfóliás ablak előnyei: a műanyag tartóssága ötvözve a fa megjelenéssel ideális régi tetőtér felújításához tökéletes zárás 3 ponton gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró csatlakozással aranytölgy (KG) fenyő (KK) Designo R6/R8 dekorfóliás ablak előnyei: a műanyag tartóssága ötvözve a fa megjelenéssel ideális régi tetőtér felújításához tökéletes zárás 4 ponton gyárilag előszerelt Hőszigetelő Csomaggal és belső párazáró csatlakozással kérésre 3-rétegű üveggel aranytölgy (KG) fenyő (KK) mahagóni (KS) tölgy (KM) Designo R7/R4 tetőtéri ablak aranytölgy dekorfóliával Designo R8 tetőtéri ablak mahagóni dekorfóliával dió (KN) Méretek 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Üvegfelület m² 0,24 0,31 0,50 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Designo R45 KG/KK, Roto blueline 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R45 K műanyagból nettó KG/KK dekorfóliával bruttó Designo R48 KG/KK, Roto blueline Plus 2-rétegű üveggel, gyárlilag előszerelt Hőszigetelő Csomaggal () R48 K műanyagból nettó KG/KK dekorfóliával bruttó Designo R75 KG/KK, Roto blueline 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R75 K műanyagból KG/KK nettó dekorfóliával bruttó Designo R78, KG/KK, Roto blueline Plus 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () R78 K műanyagból nettó KG/KK dekorfóliával bruttó Burkolókeret, porszórt alumíniumból -s ablakhoz, R703 antracit-metál színben EDR Rx 1 1 ZIE profilos tetőfedéshez EDR Rx 1 1 SDS sík tetőfedéshez EDR Rx 1 1 HZI 5 cm-nél magasabb profilhoz gyárilag előszerelt Hőszigetelő Csomaggal () nettó bruttó nettó bruttó nettó bruttó Üvegfelület (m²) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Designo R69G KG/KK/KS/KM/KN, Roto bluetec 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő csomaggal () R69G K műanyagból nettó KG/KK/KS/KM/KN dekorfóliával bruttó Designo R69P KG/KK/KS/KM/KN, Roto bluetec Plus 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő csomaggal () R69P K műanyagból nettó KG/KK/KS/KM/KN dekorfóliával bruttó Designo R85 KG/KK/KS/KM/KN, Roto blueline 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő csomaggal () R85 K műanyagból nettó KG/KK/KS/KM/KN dekorfóliával bruttó Designo R88 KG/KK/KS/KM/KN, Roto blueline Plus 2-rétegű üveggel, gyárilag előszerelt Hőszigetelő csomaggal () R88 K műanyagból nettó KG/KK/KS/KM/KN dekorfóliával bruttó Designo R89G KG/KK/KS/KM/KN, Roto bluetec 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő csomaggal () R89G K műanyagból nettó KG/KK/KS/KM/KN dekorfóliával bruttó Designo R89P KG/KK/KS/KM/KN, Roto bluetec Plus 3-rétegű üveggel, gyárilag előszerelt Hőszigetelő csomaggal () R89P K műanyagból nettó KG/KK/KS/KM/KN dekorfóliával bruttó Burkolókeret EDR Rx 1 1 ZIE, SDS profilos vagy sík tetőfedéshez nettó bruttó gyárilag előszerelt Hőszigetelő Csomaggal () Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. Megjegyzés: A zárt állapotban is látható felületeken dekorfóliázottak. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhető: titáncink előpatinázott (TV), réz (CU), vagy tetszőleges RAL színben egyedi árajánlat alapján. Megjegyzés: A zárt állapotban is látható felületeken dekorfóliázottak. 20 Árlista 2015 Árlista

12 Térdfal ablak 2- vagy 3-rétegű üveggel Tetőkibúvók WFA Designo R1 H/K térdfal ablak Az egyedi igények megvalósítása érdekében a Roto tetőtéri ablakok kiválóan kombinálhatók térdfal ablakokkal. Jelentősen javul a kilátás és megnövekszik a beáradó fény mennyisége is. A hatékony vízelvezetés érdekében az ablakok speciális burkolókerettel rendelkeznek. A beépített ereszcsatornának köszönhetően a víz nem folyik a térdfal ablakra. Designo R1 műanyag térdfal ablak Fa kivitel esetén porszórt alumínium külső burkolattal. Üvegezések: Roto blueline Plus (8F) 2-rétegű, kívül edzett, biztonsági üveg hővédő bevonattal, belül ragasztott biztonsági üveggel. Üveg U G értéke: 1,0 W/m 2 K Ablak U W értéke: 1,1 W/m 2 K (K), 1,3 W/m 2 K (H) Roto blueline NE Plus (9B) 3-rétegű, edzett biztonsági üveg hővédő bevonattal, külső üvegfelületen kiegészítő Aquaclear bevonattal, belül ragasztott biztonsági üveggel (VSG). Kiemelt hangszigeteléssel (SSK 3). Üveg U G értéke: 0,7 W/m 2 K Ablak U W értéke: 0,88 W/m 2 K (K), 1,1 W/m 2 K (H). L Designo R27 / L 217 RAL tetőkibúvó Ideális megoldás padlástérbe A Roto L R27 ideális megoldás kiépítetlen terekhez, padlásokhoz. Rendkívül jó ár-érték aránnyal, háromféle méretben áll rendelkezésre.a L R27 megoldja a padlástér bevilágítását és háromféle állásban rögzíthető. A burkolókeret és a szárny porszórt alumíniumból, a tok véglegesen felületkezelt fából készül. Méretek 4/5 4/6 4/7 Tok külméret (cm) 45/55 45/60 45/73 Üvegfelület (m²) 0,20 0,22 0,28 L R27 H, 2-rétegű, kívül/belül edzett biztonsági üveggel. = 3,0 W/m²K. Alumínium burkolólemez színe: R703 antracit-metál. L R27 H fából nettó felnyíló bruttó L R27 H fából nettó oldalra nyíló balos (L) vagy jobbos (R) bruttó L 217 H RAL, 2-rétegű, kívül/belül edzett biztonsági üveggel. = 3,0 W/m²K. Alumínium burkolólemez színe: RAL 8023 téglapiros, vagy RAL 7024 antracit. L 217 H RAL fából nettó felnyíló bruttó L 217 H RAL fából oldalra nyíló balos (L) vagy jobbos (R) A Designo R3 H/K oldalra nyíló tetőkibúvó nettó bruttó A L tetőkibúvó tartalmazza a beépítéshez szükséges burkolókeretet is! Rendelésnél kérjük megadni a burkolókeret típusát (sík vagy profilos). Méretek (térdfal ablak) 7/6 7/9 7/11 7/13 9/6 9/9 9/11 11/6 11/9 11/13 Tok külméret fa térdfal ablakok esetén (cm) 72,6/58 72,6/93 72,6/113 72,6/135 92,6/58 92,6/93 92,6/ ,6/58 112,6/93 112,6/135 Tok külméret műanyag térdfal ablakok esetén (cm) 68/58 68/93 68/113 68/135 88/58 88/93 88/ /58 118/93 118/135 Térdfal ablak, Roto blueline 2-rétegű üvegezéssel WFA R18F H AL fából nettó bruttó WFA R18F K műanyagból nettó bruttó Térdfal ablak, Roto blueline NE Plus 3-rétegű üvegezéssel WFA R19B H AL fából nettó bruttó WFA R19B K műanyagból nettó bruttó Teljes értékű megoldás lakótérbe A Roto A R35 oldalra nyíló tetőkibúvója készülhet kiváló minőségű rétegragasztott és véglegesen felületkezelt fából, vagy több légkamrás műanyag profilból egyaránt. A képen jobbos (R) nyitásirány látható. Méretek 5/9 6/11 7/9 9/9 Tok külméret (cm) 54/98 65/118 74/98 94/98 Üvegfelület (m²) 0,31 0,50 0,48 0,64 A Designo R35 Roto blueline üveggel: 2-rétegű, kívül edzett biztonsági üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () A R35 H fából nyitásirány: balos (L) vagy jobbos (R) A R35 K műanyagból nyitásirány: balos (L) vagy jobbos (R) nettó bruttó nettó bruttó A A tetőkibúvó beépítéséhez külön burkolókeret szükséges! Nyitásirány: balos (L) vagy jobbos (R) WSA Designo R8 H/K felnyíló tetőkibúvó teleszkópokkal Méretek (tetőtéri ablak) 7/9 7/11 7/14 7/16 9/11 9/14 9/16 11/11 11/14 11/16 Tok külméret (cm) 74/98 74/118 74/114 74/160 94/118 94/140 94/ / / /160 EFA Rx () 1x1 ZSD burkolókeret térdfal ablakhoz, -s vagy nélküli ablakhoz, minden tetőfedő anyaghoz nettó bruttó Borítólemez színe: R703 antracit-metál.* A térdfal ablakok alapkivitelben bukó vasalattal rendelkeznek. Bukó/nyíló vasalat felára: Ft + ÁFA. Fix (nem nyitható) fa térdfal ablak Ft+ÁFÁ-val olcsóbb az alapkivitelnél. Maximális komfort A Roto WSA R8 csúcsminőségű felnyíló ablaka 2 db gázrugóval van ellátva. Ennek köszönhetően a nagy ablakszárny pillanatok alatt, könnyen nyitható. A szabad magasság eléri a 1,2 métert. szállítási határidő: 2-3 munkanap Méretek 7/14 11/14 Tok külméret (cm) 74/ /140 Üvegfelület (m²) 0,63 1,10 WSA Designo R85 Roto blueline üveggel: 2-rétegű, kívül edzett biztonsági üveggel, gyárilag előszerelt Hőszigetelő Csomaggal () WSA R85 H fából nettó bruttó WSA R85 K műanyagból nettó bruttó WSA Designo R89G Roto blueline NE üveggel: 3-rétegű edzett biztonsági üveggel, kívül Aquaclear bevonattal, gyárilag előszerelt Hőszigetelő Csomaggal () WSA R89G H fából nettó bruttó WSA R89G K műanyagból nettó bruttó A WSA tetőkibúvó beépítéséhez külön burkolókeret szükséges! 22 Árlista 2015 Árlista

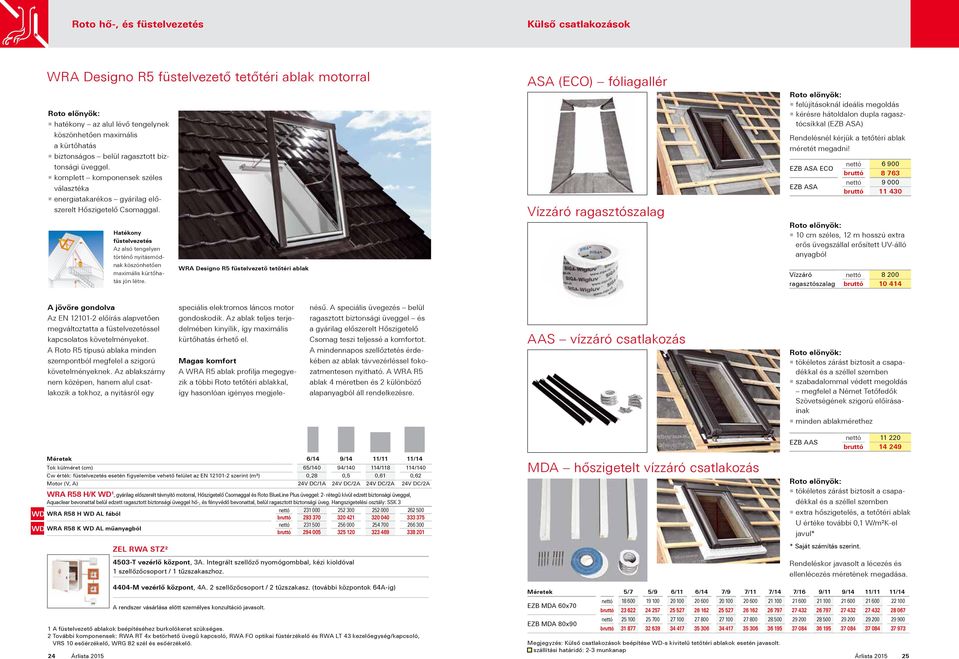

13 Roto hő-, és füstelvezetés Külső csatlakozások WRA Designo R5 füstelvezető tetőtéri ablak motorral Roto előnyök: hatékony az alul lévő tengelynek köszönhetően maximális a kürtőhatás biztonságos belül ragasztott biztonsági üveggel. komplett komponensek széles választéka energiatakarékos gyárilag előszerelt Hőszigetelő Csomaggal. Hatékony füstelvezetés Az alsó tengelyen történő nyitásmódnak köszönhetően maximális kürtőhatás jön létre. WRA Designo R5 füstelvezető tetőtéri ablak ASA (ECO) fóliagallér Vízzáró ragasztószalag Roto előnyök: felújításoknál ideális megoldás kérésre hátoldalon dupla ragasztócsíkkal (EZB ASA) Rendelésnél kérjük a tetőtéri ablak méretét megadni! EZB ASA ECO EZB ASA nettó bruttó nettó bruttó Roto előnyök: 10 cm széles, 12 m hosszú extra erős üvegszállal erősített UV-álló anyagból Vízzáró ragasztószalag nettó bruttó A jövőre gondolva Az EN előírás alapvetően megváltoztatta a füstelvezetéssel kapcsolatos követelményeket. A Roto R5 típusú ablaka minden szempontból megfelel a szigorú követelményeknek. Az ablakszárny nem középen, hanem alul csatlakozik a tokhoz, a nyitásról egy speciális elektromos láncos motor gondoskodik. Az ablak teljes terjedelmében kinyílik, így maximális kürtőhatás érhető el. Magas komfort A WRA R5 ablak profilja megegyezik a többi Roto tetőtéri ablakkal, így hasonlóan igényes megjelenésű. A speciális üvegezés belül ragasztott biztonsági üveggel és a gyárilag előszerelt Hőszigetelő Csomag teszi teljessé a komfortot. A mindennapos szellőztetés érdekében az ablak távvezérléssel fokozatmentesen nyitható. A WRA R5 ablak 4 méretben és 2 különböző alapanyagból áll rendelkezésre. AAS vízzáró csatlakozás Roto előnyök: tökéletes zárást biztosít a csapadékkal és a széllel szemben szabadalommal védett megoldás megfelel a Német Tetőfedők Szövetségének szigorú előírásainak minden ablakmérethez EZB AAS nettó bruttó Méretek 6/14 9/14 11/11 11/14 Tok külméret (cm) 65/140 94/ / /140 Cw érték: füstelvezetés esetén figyelembe vehető felület az EN szerint (m²) 0,28 0,5 0,61 0,62 Motor (V, A) 24V DC/1A 24V DC/2A 24V DC/2A 24V DC/2A WRA R58 H/K 1, gyárilag előszerelt távnyitó motorral, Hőszigetelő Csomaggal és Roto BlueLine Plus üveggel: 2- rétegű kívül edzett biztonsági üveggel, Aquaclear bevonattal belül edzett ragasztott biztonsági üveggel hő-, és fényvédő bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3 nettó WRA R58 H AL fából bruttó nettó WRA R58 K AL műanyagból bruttó ZEL RWA STZ² 4503-T vezérlő központ, 3A. Integrált szellőző nyomógombbal, kézi kioldóval 1 szellőzőcsoport / 1 tűzszakaszhoz M vezérlő központ, 4A. 2 szellőzőcsoport / 2 tűzszakasz. (további központok 64A-ig) A rendszer vásárlása előtt személyes konzultáció javasolt. MDA hőszigetelt vízzáró csatlakozás Roto előnyök: tökéletes zárást biztosít a csapadékkal és a széllel szemben extra hőszigetelés, a tetőtéri ablak U értéke további 0,1 W/m²K-el javul* * Saját számítás szerint. Rendeléskor javasolt a lécezés és ellenlécezés méretének megadása. nettó EZB MDA 60x70 bruttó nettó EZB MDA 80x90 1 A füstelvezető ablakok beépítéséhez burkolókeret szükséges. bruttó További komponensek: RWA RT 4x betörhető üvegű kapcsoló, RWA FO optikai füstérzékelő és RWA LT 43 kezelőegység/kapcsoló, VRS 10 esőérzékelő, WRG 82 szél és esőérzékelő. Megjegyzés: Külső csatlakozások beépítése -s kivitelű tetőtéri ablakok esetén javasolt. szállítási határidő: 2-3 munkanap 24 Árlista 2015 Árlista

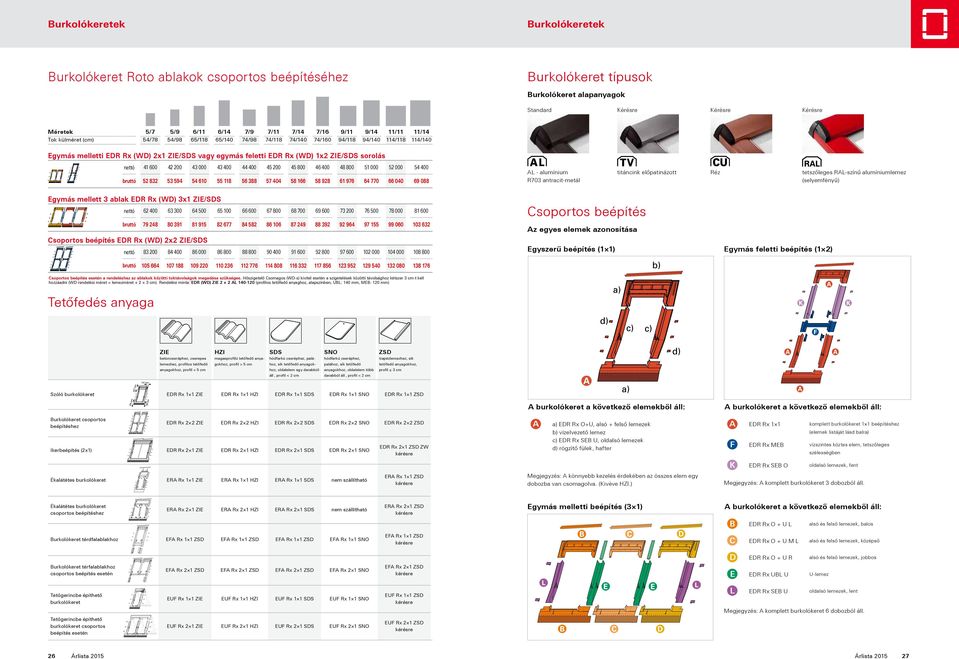

14 Burkolókeretek Burkolókeretek Burkolókeret Roto ablakok csoportos beépítéséhez Burkolókeret típusok Burkolókeret alapanyagok Standard Kérésre Kérésre Kérésre Egymás melletti EDR Rx () 2x1 ZIE/SDS vagy egymás feletti EDR Rx () 1x2 ZIE/SDS sorolás nettó bruttó AL - alumínium R703 antracit-metál titáncink előpatinázott Réz tetszőleges RAL-színű alumíniumlemez (selyemfényű) Egymás mellett 3 ablak EDR Rx () 3x1 ZIE/SDS nettó bruttó Csoportos beépítés EDR Rx () 2x2 ZIE/SDS nettó bruttó Csoportos beépítés Az egyes elemek azonosítása Egyszerű beépítés (1 1) Egymás feletti beépítés (1 2) Csoportos beépítés esetén a rendeléshez az ablakok közötti toktávolságok megadása szükséges. Hőszigetelő Csomagos (-s) kivitel esetén a szigetelések közötti távolsághoz kétszer 3 cm-t kell hozzáadni ( rendelési méret = lemezméret cm). Rendelési minta: EDR () ZIE 2 2 AL (profilos tetőfedő anyaghoz, alapszínben, UBL: 140 mm, MEB: 120 mm) Tetőfedés anyaga ZIE betoncseréphez, cserepes lemezhez, profilos tetőfedő anyagokhoz, profil < 5 cm HZI magasprofilú tetőfedő anyagokhoz, profil > 5 cm SDS hódfarkú cseréphez, palához, sík tetőfedő anyagokhoz, oldalelem egy darabból áll, profil < 2 cm SNO hódfarkú cseréphez, palához, sík tetőfedő anyagokhoz, oldalelem több darabból áll, profil < 2 cm ZSD trapézlemezhez, sík tetőfedő anyagokhoz, profil 3 cm Szóló burkolókeret EDR Rx 1 1 ZIE EDR Rx 1 1 HZI EDR Rx 1 1 SDS EDR Rx 1 1 SNO EDR Rx 1 1 ZSD A burkolókeret a következő elemekből áll: A burkolókeret a következő elemekből áll: Burkolókeret csoportos beépítéshez EDR Rx 2 2 ZIE EDR Rx 2 2 HZI EDR Rx 2 2 SDS EDR Rx 2 2 SNO EDR Rx 2 2 ZSD Ikerbeépítés (2x1) EDR Rx 2 1 ZIE EDR Rx 2 1 HZI EDR Rx 2 1 SDS EDR Rx 2 1 SNO EDR Rx 2 1 ZSD ZW kérésre A a) EDR Rx O+U, alsó + felső lemezek b) vízelvezető lemez c) EDR Rx SEB U, oldalsó lemezek d) rögzítő fülek, hafter A EDR Rx 1 1 komplett burkolókeret 1 1 beépítéshez (elemek listáját lásd balra) F EDR Rx MEB vízszintes köztes elem, tetszőleges szélességben K EDR Rx SEB O oldalsó lemezek, fent Ékalátétes burkolókeret ERA Rx 1 1 ZIE ERA Rx 1 1 HZI ERA Rx 1 1 SDS nem szállítható ERA Rx 1 1 ZSD kérésre Megjegyzés: A könnyebb kezelés érdekében az összes elem egy dobozba van csomagolva. (Kivéve HZI.) Megjegyzés: A komplett burkolókeret 3 dobozból áll. Ékalátétes burkolókeret csoportos beépítéshez ERA Rx 2 1 ZIE ERA Rx 2 1 HZI ERA Rx 2 1 SDS nem szállítható ERA Rx 2 1 ZSD kérésre Egymás melletti beépítés (3 1) A burkolókeret a következő elemekből áll: B EDR Rx O + U L alsó és felső lemezek, balos Burkolókeret térdfalablakhoz EFA Rx 1 1 ZSD EFA Rx 1 1 ZSD EFA Rx 1 1 ZSD EFA Rx 1 1 SNO EFA Rx 1 1 ZSD kérésre C EDR Rx O + U M L alsó és felső lemezek, középső D EDR Rx O + U R alsó és felső lemezek, jobbos Burkolókeret térfalablakhoz csoportos beépítés esetén EFA Rx 2 1 ZSD EFA Rx 2 1 ZSD EFA Rx 2 1 ZSD EFA Rx 2 1 SNO EFA Rx 2 1 ZSD kérésre E EDR Rx UBL U U-lemez Tetőgerincbe építhető burkolókeret EUF Rx 1 1 ZIE EUF Rx 1 1 HZI EUF Rx 1 1 SDS EUF Rx 1 1 SNO EUF Rx 1 1 ZSD kérésre L EDR Rx SEB U oldalsó lemezek, lent Megjegyzés: A komplett burkolókeret 6 dobozból áll. Tetőgerincbe építhető burkolókeret csoportos beépítés esetén EUF Rx 2 1 ZIE EUF Rx 2 1 HZI EUF Rx 2 1 SDS EUF Rx 2 1 SNO EUF Rx 2 1 ZSD kérésre 26 Árlista 2015 Árlista

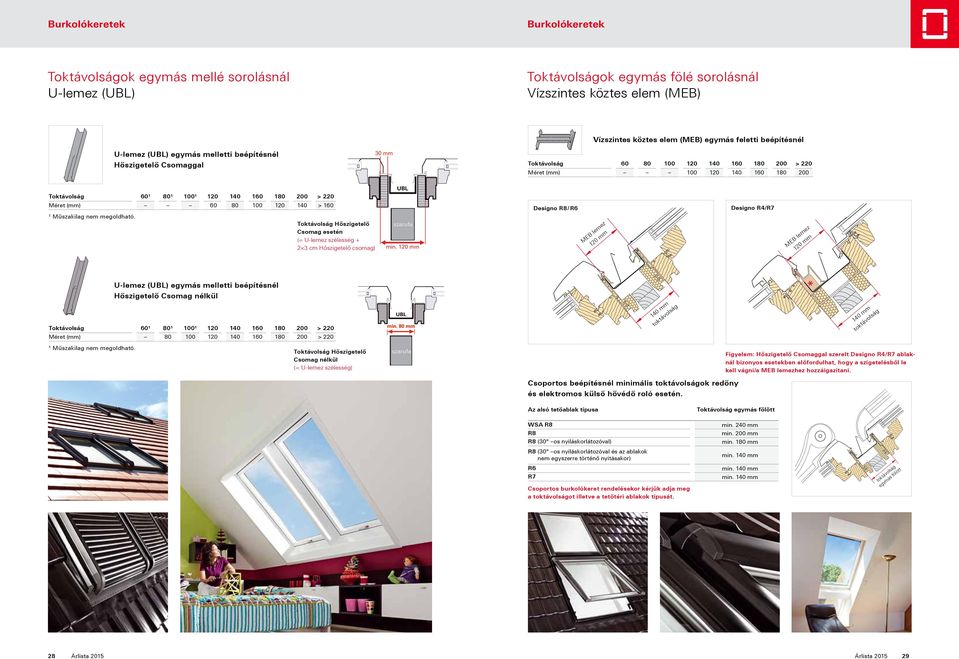

15 Burkolókeretek Burkolókeretek Toktávolságok egymás mellé sorolásnál U-lemez (UBL) Toktávolságok egymás fölé sorolásnál Vízszintes köztes elem (MEB) Vízszintes köztes elem (MEB) egymás feletti beépítésnél U-lemez (UBL) egymás melletti beépítésnél Hőszigetelő Csomaggal Toktávolság > 220 Méret (mm) Toktávolság 60¹ 80¹ 100¹ > 220 Méret (mm) > 160 ¹ Műszakilag nem megoldható. Toktávolság Hőszigetelő Csomag esetén (= U-lemez szélesség cm Hőszigetelő csomag) szarufa Designo R8 / R6 MEB np. 120 mm MEB lemez 120 mm Designo R4/R7 MEB np. 120 mm MEB lemez 120 mm U-lemez (UBL) egymás melletti beépítésnél Hőszigetelő Csomag nélkül Toktávolság 60¹ 80¹ 100¹ > 220 Méret (mm) > mm toktávolság np. 140 mm * 140 mm toktávolság np. 140 mm ¹ Műszakilag nem megoldható. Toktávolság Hőszigetelő Csomag nélkül (= U-lemez szélesség) szarufa Figyelem: Hőszigetelő Csomaggal szerelt Designo R4/R7 ablaknál bizonyos esetekben előfordulhat, hogy a szigetelésből le kell vágni/a MEB lemezhez hozzáigazítani. Csoportos beépítésnél minimális toktávolságok redőny és elektromos külső hővédő roló esetén. Az alsó tetőablak típusa Toktávolság egymás fölött WSA R8 R8 R8 (30 os nyiláskorlátozóval) R8 (30 os nyiláskorlátozóval és az ablakok nem egyszerre történő nyitásakor) R6 R7 Csoportos burkolókeret rendelésekor kérjük adja meg a toktávolságot illetve a tetőtéri ablakok típusát. min. 240 mm min. 200 mm min. 180 mm min. 140 mm min. 140 mm min. 140 mm Odstęp między ościeżnicami (jedno okno nad drugim) toktávolság egymás fölött 28 Árlista 2015 Árlista

16 Roto kiegészítők Roto kiegészítők ZRO redőny ZMA elektromos külső hővédő roló, ZAR manuális külső hővédő roló. Sokoldalú védelem A hőszabályozás mellett a redőny tökéletes védelmet nyújt a külső környezet negatív hatásai, a zajok, jégeső és betörés ellen is. Hatékony hővédelem A Roto elektromos vagy manuális külső hővédő roló sűrű szövésű, üvegszállal erősített anyaga hatékonyan véd a túlzott hőhatás ellen. A roló még azelőtt kiszűri a napsugarakat, hogy azok az üvegfelületet felmelegítenék. Kényelmes kezelés A redőny 230V motorja nagyfokú terhelhetőséget garantál. Igény szerint a falikapcsoló helyett rádiós vezérlés is rendelkezésre áll. Utólagos beépítés esetén tökéletes megoldás a szolármodullal szerelt kivitel, hiszen a redőny működéséhez áram nem szükséges. Hővédelem gombnyomásra Az elektromos hővédő roló a redőnyhöz hasonlóan falikapcsoló helyett rádiós vezérléssel is rendelkezésre áll. Utólagos beépítés esetén tökéletes megoldás a szolármodullal szerelt kivitel, hiszen a roló működéséhez áram nem szükséges. ZRO SF redőny szolár modullal és rádiós vezérléssel ZMA elektromos külső hővédő roló ZRO E/EF/SF elektromos redőny 230 V motorral szerelve E 230V (kábellel, fali kapcsoló nélkül) EF 230V (rádiós vezérléssel kábellel, távirányító nélkül) nettó bruttó nettó bruttó SF (akkuval, szolármodullal, rádiós nettó vevőegységgel, távirányító nélkül) bruttó ZRO M manuális redőny M manuális redőny nettó bruttó ZMA E/EF/SF elektromos hővédő roló E 230V (kábellel, fali kapcsoló nélkül) EF 230V (rádiós vezérléssel kábellel, távirányító nélkül) SF (akkuval, szolármodullal, rádiós vevőegységgel, távirányító nélkül) ZAR M manuális hővédő roló szürke szövettel nettó bruttó nettó bruttó nettó bruttó nettó bruttó m hosszú távnyitóval szállítva ZRO redőnyök esetén a lamellák külső oldalának, a vezetősínnek és a redőnyháznak a színe R703, a lamellák belső oldalának a színe RAL 9006 fehér alumínium. Eltérő szín kérésre, külön árajánlat alapján. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) nem szállítható. ZMA elektromos külső hővédő rolók esetén a vezetősín és a redőnyház színe R703. Eltérő szín kérésre, külön árajánlat alapján. Régi típusú tetőtéri ablakokhoz (33., 53.) nem szállítható. 30 Árlista 2015 Árlista

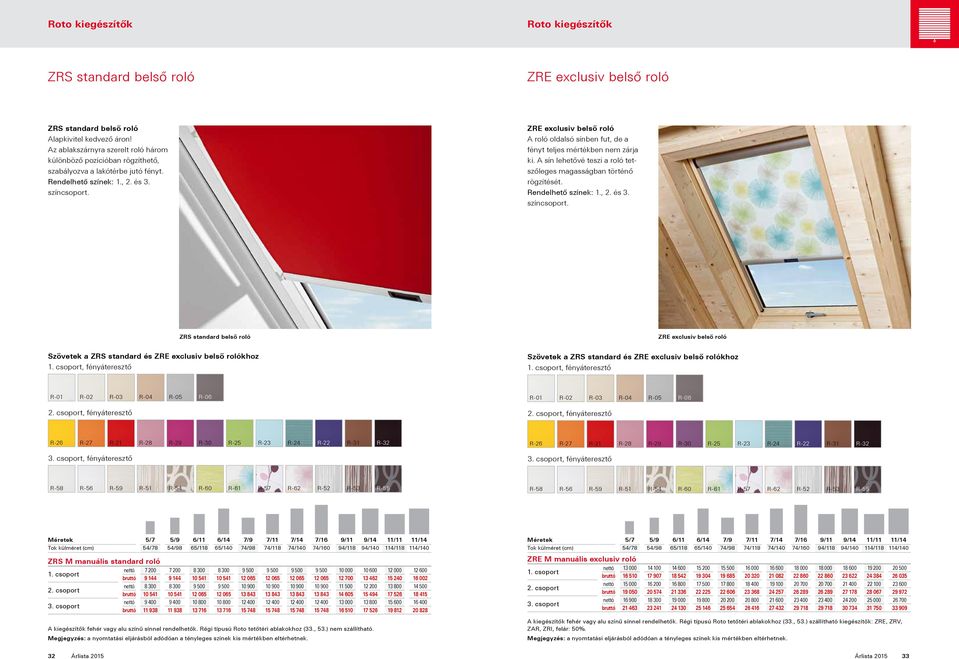

17 Roto kiegészítők Roto kiegészítők ZRS standard belső roló ZRE exclusiv belső roló ZRS standard belső roló Alapkivitel kedvező áron! Az ablakszárnyra szerelt roló három különböző pozícióban rögzíthető, szabályozva a lakótérbe jutó fényt. Rendelhető színek: 1., 2. és 3. színcsoport. ZRE exclusiv belső roló A roló oldalsó sínben fut, de a fényt teljes mértékben nem zárja ki. A sín lehetővé teszi a roló tetszőleges magasságban történő rögzítését. Rendelhető színek: 1., 2. és 3. színcsoport. ZRS standard belső roló ZRE exclusiv belső roló Szövetek a ZRS standard és ZRE exclusiv belső rolókhoz 1. csoport, fényáteresztő Szövetek a ZRS standard és ZRE exclusiv belső rolókhoz 1. csoport, fényáteresztő R-01 R-02 R-03 R-04 R-05 R-06 R-01 R-02 R-03 R-04 R-05 R csoport, fényáteresztő 2. csoport, fényáteresztő R-26 R-27 R-21 R-28 R-29 R-30 R-25 R-23 R-24 R-22 R-31 R csoport, fényáteresztő R-26 R-27 R-21 R-28 R-29 R-30 R-25 R-23 R-24 R-22 R-31 R csoport, fényáteresztő R-58 R-56 R-59 R-51 R-54 R-60 R-61 R-57 R-62 R-52 R-53 R-55 R-58 R-56 R-59 R-51 R-54 R-60 R-61 R-57 R-62 R-52 R-53 R-55 ZRS M manuális standard roló 1. csoport nettó bruttó csoport nettó bruttó csoport nettó bruttó A kiegészítők fehér vagy alu színű sínnel rendelhetők. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) nem szállítható. Megjegyzés: a nyomtatási eljárásból adódóan a tényleges színek kis mértékben eltérhetnek. ZRE M manuális exclusiv roló 1. csoport nettó bruttó csoport nettó bruttó csoport nettó bruttó A kiegészítők fehér vagy alu színű sínnel rendelhetők. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) szállítható kiegészítők: ZRE, ZRV, ZAR, ZRI, felár: 50%. Megjegyzés: a nyomtatási eljárásból adódóan a tényleges színek kis mértékben eltérhetnek. 32 Árlista 2015 Árlista

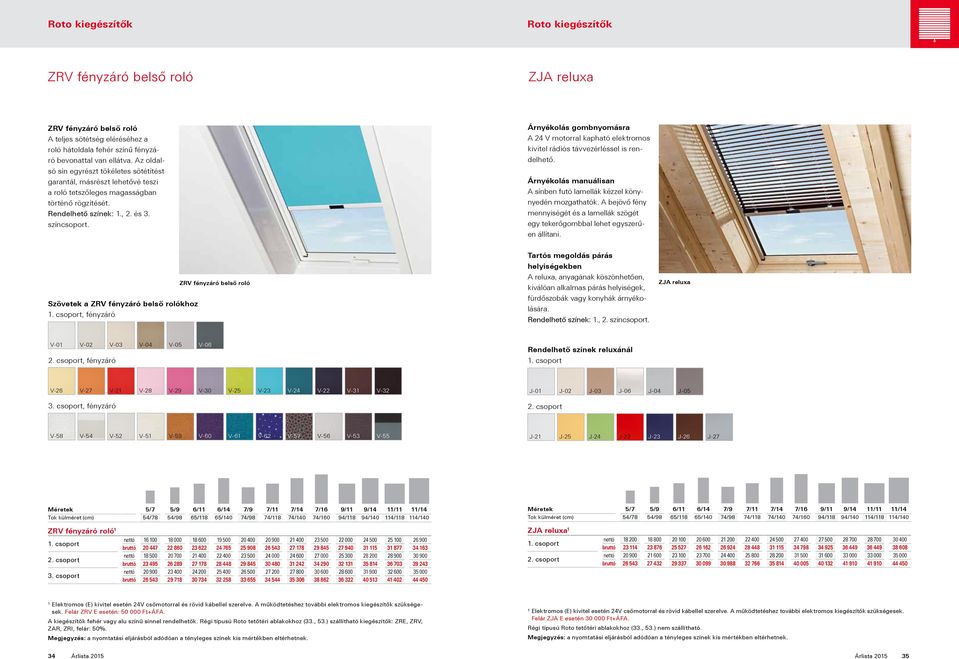

18 Roto kiegészítők Roto kiegészítők ZRV fényzáró belső roló ZJA reluxa ZRV fényzáró belső roló A teljes sötétség eléréséhez a roló hátoldala fehér színű fényzáró bevonattal van ellátva. Az oldalsó sín egyrészt tökéletes sötétítést garantál, másrészt lehetővé teszi a roló tetszőleges magasságban történő rögzítését. Rendelhető színek: 1., 2. és 3. színcsoport. Árnyékolás gombnyomásra A 24 V motorral kapható elektromos kivitel rádiós távvezérléssel is rendelhető. Árnyékolás manuálisan A sínben futó lamellák kézzel könynyedén mozgathatók. A bejövő fény mennyiségét és a lamellák szögét egy tekerőgombbal lehet egyszerűen állítani. Szövetek a ZRV fényzáró belső rolókhoz 1. csoport, fényzáró ZRV fényzáró belső roló Tartós megoldás párás helyiségekben A reluxa, anyagának köszönhetően, kiválóan alkalmas párás helyiségek, fürdőszobák vagy konyhák árnyékolására. Rendelhető színek: 1., 2. színcsoport. ZJA reluxa V-01 V-02 V-03 V-04 V-05 V csoport, fényzáró Rendelhető színek reluxánál 1. csoport V26 V-26 V-27 V-21 V-28 V-29 V-30 V-25 V-23 V-24 V-22 V-31 V csoport, fényzáró J-01 J-02 J-03 J-06 J-04 J csoport V-58 V-54 V-52 V-51 V-59 V-60 V-61 V-62 V-57 V-56 V-53 V-55 J-21 J-25 J-24 J-22 J-23 J-26 J-27 ZRV fényzáró roló 1 ZJA reluxa 1 1. csoport 2. csoport nettó bruttó nettó bruttó csoport 2. csoport nettó bruttó nettó bruttó csoport nettó bruttó ¹ Elektromos (E) kivitel esetén 24V csőmotorral és rövid kábellel szerelve. A működtetéshez további elektromos kiegészítők szükségesek. Felár ZRV E esetén: Ft+ÁFA. A kiegészítők fehér vagy alu színű sínnel rendelhetők. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) szállítható kiegészítők: ZRE, ZRV, ZAR, ZRI, felár: 50%. Megjegyzés: a nyomtatási eljárásból adódóan a tényleges színek kis mértékben eltérhetnek. ¹ Elektromos (E) kivitel esetén 24V csőmotorral és rövid kábellel szerelve. A működtetéshez további elektromos kiegészítők szükségesek. Felár ZJA E esetén Ft+ÁFA. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) nem szállítható. Megjegyzés: a nyomtatási eljárásból adódóan a tényleges színek kis mértékben eltérhetnek. 34 Árlista 2015 Árlista

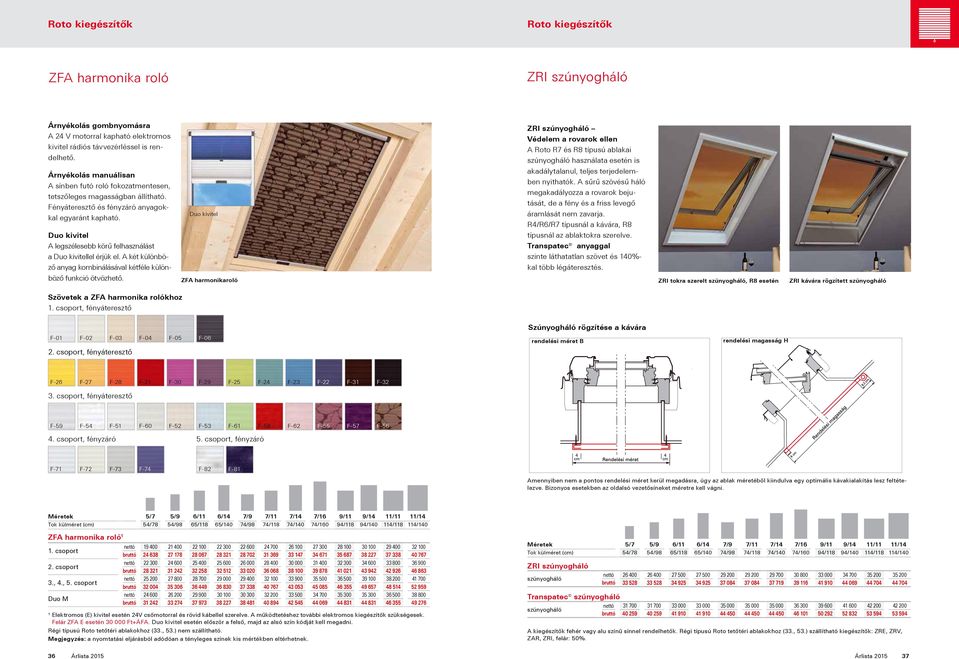

19 Roto kiegészítők Roto kiegészítők ZFA harmonika roló ZRI szúnyogháló Árnyékolás gombnyomásra A 24 V motorral kapható elektromos kivitel rádiós távvezérléssel is rendelhető. ZRI szúnyogháló Védelem a rovarok ellen A Roto R7 és R8 típusú ablakai szúnyogháló használata esetén is Árnyékolás manuálisan A sínben futó roló fokozatmentesen, tetszőleges magasságban állítható. Fényáteresztő és fényzáró anyagokkal egyaránt kapható. Duo kivitel akadálytalanul, teljes terjedelemben nyithatók. A sűrű szövésű háló megakadályozza a rovarok bejutását, de a fény és a friss levegő áramlását nem zavarja. R4/R6/R7 típusnál a kávára, R8 Duo kivitel típusnál az ablaktokra szerelve. A legszélesebb körű felhasználást Transpatec anyaggal a Duo kivitellel érjük el. A két különbö- szinte láthatatlan szövet és 140%- ző anyag kombinálásával kétféle külön- kal több légáteresztés. böző funkció ötvözhető. ZFA harmonikaroló ZRI tokra szerelt szúnyogháló, R8 esetén ZRI kávára rögzített szúnyogháló Szövetek a ZFA harmonika rolókhoz 1. csoport, fényáteresztő F-01 F-02 F-03 F-04 F-05 F csoport, fényáteresztő Szúnyogháló rögzítése a kávára rendelési méret B rendelési magasság H V26 F-26 F-27 F-28 F-21 F-30 F-29 F-25 F-24 F-23 F-22 F-31 F csoport, fényáteresztő F-59 F-54 F-51 F-60 F-52 F-53 F-61 F-58 F-62 F-55 F-57 F csoport, fényzáró 5. csoport, fényzáró 4 4 F-71 F-72 F-73 F-74 F-82 F-81 Amennyiben nem a pontos rendelési méret kerül megadásra, úgy az ablak méretéből kiindulva egy optimális kávakialakítás lesz feltételezve. Bizonyos esetekben az oldalsó vezetősíneket méretre kell vágni. ZFA harmonika roló 1 1. csoport 2. csoport 3., 4., 5. csoport Duo M nettó bruttó nettó bruttó nettó bruttó nettó bruttó ¹ Elektromos (E) kivitel esetén 24V csőmotorral és rövid kábellel szerelve. A működtetéshez további elektromos kiegészítők szükségesek. Felár ZFA E esetén Ft+ÁFA. Duo kivitel esetén először a felső, majd az alsó szín kódját kell megadni. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) nem szállítható. Megjegyzés: a nyomtatási eljárásból adódóan a tényleges színek kis mértékben eltérhetnek. ZRI szúnyogháló szúnyogháló nettó bruttó Transpatec szúnyogháló nettó szúnyogháló bruttó A kiegészítők fehér vagy alu színű sínnel rendelhetők. Régi típusú Roto tetőtéri ablakokhoz (33., 53.) szállítható kiegészítők: ZRE, ZRV, ZAR, ZRI, felár: 50%. 36 Árlista 2015 Árlista

20 Roto kiegészítők Roto kiegészítők Belső kávaburkolat Belső párkány műanyagból Előnyök Előnyök kényelmes egyszerűen szerelhető esztétikus tökéletesen illeszkedik a kávaburkolathoz rugalmas a hajlítható elemeknek köszönhetően minden tetőhajlásszöghöz használható átfogó minden beépítési helyzethez megvan a megfelelő megoldás tartós könnyen tisztítható műanyagból esztétikus fehér alapszín mellett fahatású dekorfóliával is rendelhető Példa a teljes ár kiszámítására párkány 7/11 méretű ablakhoz Példa a teljes ár kiszámítására 1 x ZIN BRE szélesség 7/ 1 x ZIN LAE magasság /11 1 x ZIN FBA szélesség 7/ nettó ár összesen nettó bruttó nettó bruttó nettó bruttó nettó bruttó /11 méretű ablakhoz Ablak szélesség 5/... 6/... 7/... 9/... 11/... 13/... Tok külméret (cm) 54/... 65/... 74/... 94/ / /... ZIN vízszintes elemek ZIN BRE 300 KW nettó bruttó ZIN BRE 400 KW nettó bruttó ZIN BRE 500 KW nettó bruttó ZIN BRE 400 KK/KG nettó bruttó ZIN BRE 500 KK/KG nettó bruttó fehér műanyagból, takaróelemekkel 1 x ZIN BRE 400 szélesség 7/ 1 x ZIN LAE 400 magasság /11 nettó ár összesen nettó bruttó nettó bruttó nettó bruttó Ablak szélesség 5/... 6/... 7/... 9/... 11/... 13/... Tok külméret (cm) 54/... 65/... 74/... 94/ / /... Ablakpárkány ZIN FBA nettó bruttó mm-es szélességben, nagyobb méret kérésre. Ablak szélesség 5/... 6/... 7/... 9/... 11/... 13/... Tok külméret (cm) 54/... 65/... 74/... 94/ / /... Toldóelem egymás feletti beépítéshez nettó ZIN VSU bruttó beépítés egymás felett alul 7/11, felül 7/16 méretű ablakok 1 x ZIN BRE 400 szélesség 7/ 1 x ZIN VSU szélesség 7/ 1 x ZIN LAE 400 magasság /16 felül 1 x ZIN LAE 400 magasság /11 alul nettó ár összesen nettó bruttó nettó bruttó nettó bruttó nettó bruttó nettó bruttó Ablak hossz.../7.../9.../11.../14.../16.../18 Tok külméret (cm).../78.../98.../118.../140.../160.../180 Maximális toktávolság: 260 mm. Fehérre lakkozott fa takaróelem kérésre. beépítés térdfal ablakkal tetőablak mérete: 7/11, térdfal ablak mérete: 7/9 ZIN függőleges elemek ZIN LAE 300 KW nettó bruttó ZIN LAE 400 KW nettó bruttó ZIN LAE 500 KW nettó bruttó ZIN LAE 400 KK/KG nettó bruttó ZIN LAE 500 KK/KG nettó bruttó fehér műanyagból, takaróelemekkel KW = fehér műanyag KG = műanyag aranytölgy dekorral KK = műanyag fenyő dekorral Ablak hossz 6/... 9/... 11/... 13/... Tok külméret (cm) 65/... 94/ / /... Toldóelem térdfal ablakhoz nettó ZIN ZFA bruttó Figyelem: térdfal ablakos kombináció esetén a tetőtéri ablakhoz tartozó kávaburkolat függőleges elemét eggyel nagyobb méretű ablakhoz kell rendelni, mivel méretre kell vágni. 1 x ZIN BRE 400 szélesség 7/ 1 x ZIN ZFA magasság /9 1 x ZIN LAE 400 magasság /14 nettó ár összesen nettó bruttó nettó bruttó nettó bruttó nettó bruttó Árlista 2015 Árlista
