A Roto alapelve: Több szabad tér. Több komfort. Csúcsminõségû vasalat. Alsó kilincskezelés. A Roto alapelve

Átírás

1 2010

2 A Roto alapelve: Több szabad tér. Több komfort. Csúcsminõségû vasalat Alsó kilincskezelés A Roto alapelve 2 Termékismertetõ 2010

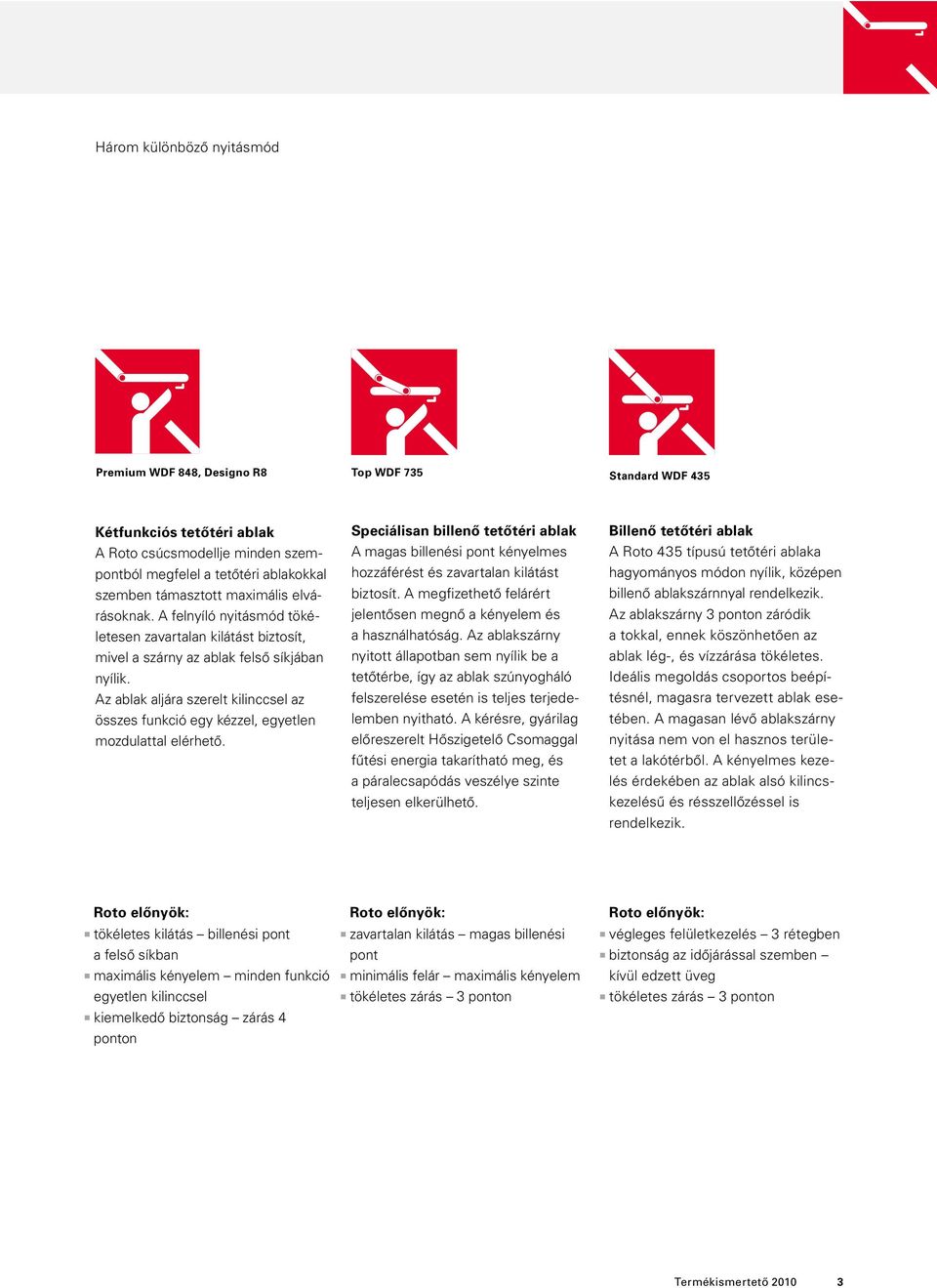

3 Három különbözô nyitásmód Premium 848, Designo R8 Top 735 Standard 435 Kétfunkciós tetôtéri ablak A Roto csúcsmodellje minden szempontból megfelel a tetôtéri ablakokkal szemben támasztott maximális elvárásoknak. A felnyíló nyitásmód tökéletesen zavartalan kilátást biztosít, mivel a szárny az ablak felsô síkjában nyílik. Az ablak aljára szerelt kilinccsel az összes funkció egy kézzel, egyetlen mozdulattal elérhetô. Speciálisan billenô tetôtéri ablak A magas billenési pont kényelmes hozzáférést és zavartalan kilátást biztosít. A megfizethetô felárért jelentôsen megnô a kényelem és a használhatóság. Az ablakszárny nyitott állapotban sem nyílik be a tetôtérbe, így az ablak szúnyogháló felszerelése esetén is teljes terjedelemben nyitható. A kérésre, gyárilag elôreszerelt Hôszigetelô Csomaggal fûtési energia takarítható meg, és a páralecsapódás veszélye szinte teljesen elkerülhetô. Billenô tetôtéri ablak A Roto 435 típusú tetôtéri ablaka hagyományos módon nyílik, középen billenô ablakszárnnyal rendelkezik. Az ablakszárny 3 ponton záródik a tokkal, ennek köszönhetôen az ablak lég-, és vízzárása tökéletes. Ideális megoldás csoportos beépítésnél, magasra tervezett ablak esetében. A magasan lévô ablakszárny nyitása nem von el hasznos területet a lakótérbôl. A kényelmes kezelés érdekében az ablak alsó kilincskezelésû és résszellôzéssel is rendelkezik. Roto elõnyök: tökéletes kilátás billenési pont a felsô síkban maximális kényelem minden funkció egyetlen kilinccsel kiemelkedô biztonság zárás 4 ponton Roto elõnyök: zavartalan kilátás magas billenési pont minimális felár maximális kényelem tökéletes zárás 3 ponton Roto elõnyök: végleges felületkezelés 3 rétegben biztonság az idôjárással szemben kívül edzett üveg tökéletes zárás 3 ponton Termékismertetõ

4 4 Termékismertetõ Katalog 2008

5 Designo R8 a tetõtéri ablakok új generációja Designo R8 NE Bajnok a hôszigetelésben A Roto eddigi alapelve: "több szabad tér, több komfort" kibôvült. Az energiatakarékosság, a veszteségek minimializálása szintén alapvetô szemponttá vált. Az Designo R8 ablak kiemelkedô hôszigetelési képességét a tetôtéri ablakok újraértelmezésének köszönheti. A mûanyag kivitel esetén az üvegszálerôsített profilok kevesebb acélmerevítést igényelnek, így csökken a lehûlô felület. Az ablak az eddigiekhez képest mélyebben ül a tetôbe és 3 rétegû üvegezéssel rendelkezik. Weltweit die Nummer 1 im U W -Wert bei Klapp-Schwingfenstern: Roto Designo R8 NE mit U W -Wert 0,84 W/m²K *gyárilag elõszerelt Hõszigetelõ Csomaggal Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Üvegfelület (m 2 ) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Designo R8 NE, Roto blueline NE Plus üvegezéssel: 3-rétegû edzett biztonsági üveg Aquaclear bevonattal R 89A H WD AL fából nettó bruttó R 89A K WD AL nettó mûanyagból bruttó Burkolókeret WD, porszórt alumíniumból antracit metallic (R703) 2) színben EDR 1 1 WD ZIE, SDS, SNO, WEL 1), AL EDR HZI 5 cm-nél magasabb, profilos tetôfedô anyaghoz nettó bruttó nettó bruttó ) ZIE profilos, SDS/SNO sík, és WEL hullámlemez tetõfedõ anyaghoz. 2) kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhetõ: titáncink (TZ), réz (CU), vagy tetszõleges RAL-színben. Felár ablakra TZ és CU esetén: 20%, RAL esetén: 25%, burkolókeretre egységesen: 100%. Termékismertetõ

6 Designo a tetõtéri ablakok új generációja Roto Designo jobb hõszigetelés felár nélkül A Hõszigetelõ Csomag és a belsõ fóliacsatlakozás alaptartozék! A Roto Designo ablak kizárólag gyárilag elõszerelt Hõszigetõ Csomaggal készül, mely akár 15%-al is javíthatja az ablak hõszigetelõ képességét. A megoldásnak köszönhetõen megszûnik a hõhidak kialakulásának veszélye és a páralecsapódás szinte teljesen elkerülhetõ. Az elõszerelt belsõ párazáró fóliacsatlakozásnak köszönhetõen egyszerûvé válik a belsõ légzárás kialakítása. Weltweit die Nummer 1 im U W -Wert bei Klapp-Schwingfenstern: Roto Designo R8 NE mit U W -Wert 0,84 W/m²K Vízzáró Csatlakozás féláron! Designo ablak vásárlása esetén Tökéletes zárás A szadalommal védett megoldás tökéletes zárást biztosít a csapadékkal és a széllel szemben. A csomag 2 oldalsó profilt, 4 öntapadó sarokelemet és 1 tekercs speciális ragasztószalagot tartalmaz. A tökéletes zárás az ablak körüli lécezés visszabontása nélkül is garantált. Felújításoknál a Vízzáró Csatlakozás helyett Fóliagallér használata javasolt, mellyel az elõbbi megoldáshoz hasonló eredményt lehet elérni. Roto elõnyök: biztonságos víz-, és szélzáró tartós kiváló minõségû anyagokból féláron Designo ablak vásárlása esetén 6 Termékismertetõ 2010

7 U w -Wert W/m 2 K U w -Wert W/m 2 K Designo a tetõtéri ablakok új generációja Roto Designo üvegezések és burkolókeretek Ablak borítólemezének és burkolókeretének színválasztéka Standard üvegezések Extra üvegezések Antracit-metallic, alumínium (alapszín) Roto blueline 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal Üveg U g értéke: 1,0 W/m 2 K, ablak U w értéke=1,2 W/m 2 K 0,84 Roto blueline NE Plus 3-rétegû edzett biztonsági üveg Aquaclear-bevonattal, üvegtáblák között kryptongáz töltéssel. Hangszigetelési osztály: SSK 3 Ablak U w értéke =0,84 W/m 2 K Titáncink (felár ablakra: 20%, burkolókeretre: 100%) Réz (felár ablakra: 20%, burkolókeretre: 100%) Tetszõleges RALszínû alumínium lemez (felár ablakra: 25%, burkolókeretre: 100%) 0,84 Roto blueline Plus 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal, külsõ üvegfelületen kiegészítõ Aquaclear-bevonattal. Hangszigetelési osztály: SSK 3 Üveg U g értéke: 1,0 W/m 2 K, ablak U w értéke =1,2 W/m 2 K Roto blueline NE 3-rétegû edzett biztonsági üveg, üvegtáblák között kryptongáz töltéssel. Üveg U g értéke: 0,5 W/m 2 K, ablak U w értéke =0,84 W/m 2 K Roto acusticline 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal. Hangszigetelési osztály: SSK 4 Ablak U w értéke =1,2 W/m 2 K Roto acusticline NE 3-rétegû edzett biztonsági üveg Aquaclear-bevonattal, üvegtáblák között kryptongáz töltéssel. Hangszigetelési osztály: SSK 4 Ablak U w értéke =1,0 W/m 2 K Roto Ornament 2-rétegû edzett biztonsági üveg hô-, és fényvédô bevonattal és betekintés elleni védelemmel Ablak U w értéke =1,2 W/m 2 K Burkolókeret Designo ablakok csoportos beépítéséhez 1) Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Egymás melletti sorolás (duo) EDR 2 1 WD 2 ablak egymás mellett 2) nettó bruttó Egymás melletti sorolás (trio) EDR 3 1 WD 3 ablak egymás mellett 2) nettó bruttó Egymás feletti sorolás (tandem) EDR 1 2 WD 2 ablak egymás felett 2) nettó bruttó Csoportos beépítés (kombinált) EDR 2 2 WD 4 ablak 2 sorban 2) nettó bruttó ) R703-as színben. 2) Csoportos beépítés esetén a rendeléshez az ablakok közötti toktávolságok megadása szükséges. Hõszigetelõ Csomagos (WD-s) kivitel esetén a szigetelések közötti távolsághoz kétszer 3 cm-t kell hozzáadni (WD rendelési méret = lemezméret cm). A megadott árak a következõ U-lemez (UBL) méretekre vonatkoznak: WD-s kivitel esetén 140 és 160 mm. További méretek Ft + ÁFA felár ellenében. Egymás feletti beépítés esetén a lemez (MEB) mérete mindkét esetben 120 vagy 140 mm. Egyéb méretek Ft+Áfa felár ellenében. Termékismertetõ

8 8 Termékismertetõ 2010

9 Roto Premium 848 Premium kétfunkciós ablak A teljesség igényével A kétféle módon nyitható Roto 848 típus ablakszárnya egyik nyitásmód esetén sem nyílik be a tetôtérbe. A felnyíló nyitásmód tökéletesen zavartalan kilátást biztosít, mivel a szárny az ablak felsô síkjában nyílik. Minden funkció egy kézben Az ablak aljára szerelt kilinccsel az összes funkció egyszerûen elérhetô. Nyitás, résszellôztetés vagy tisztítás egyetlen mozdulattal a vasalatgyártásban világelsô Roto számára ennek megoldása nem jelent problémát. A belsõ ragasztott biztonsági üveg háztartási balesetek esetén véd a sérülés ellen. 4-légkamrás mûanyag, acél merevítéssel, belsô párazáró fóliával Véglegesen felületkezelt, rétegragasztott fa, belsô párazáró fóliával Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Üvegfelület (m 2 ) 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 WD WD Premium kétfunkciós ablak 848 WD gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK H WD AL fából nettó bruttó K WD AL mûanyagból nettó bruttó Premium kétfunkciós ablak 848 Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK H AL fából nettó bruttó K AL nettó mûanyagból bruttó Burkolókeret, RAL 8019 szürkésbarna színû alumínium lemezbõl EDR 1 1 ZIE, SDS, nettó SNO, WEL 1), AL bruttó EDR HZI 5 cm-nél magasabb, nettó profilos tetõfedõ anyaghoz bruttó ) ZIE profilos, SDS/SNO sík, és WEL hullámlemez tetõfedõ anyaghoz azonos árban. WD-s kivitel felár nélkül. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhetõ: titáncink (TZ), réz (CU), vagy tetszõleges RAL-színben. Felár ablakra TZ és CU esetén: 20%, RAL esetén: 25%, burkolókeretre egységesen: 100%. Termékismertetõ

10 10 Termékismertetõ 2010

11 Roto Top 735 Top speciálisan billenõ ablak Ideális megoldás A speciálisan billenô Roto tetôtéri ablaknál a hagyományoshoz képest a billenési pontot jóval magasabban alakították ki. A jelentôs többletmagasság óriási elônyt biztosít: kényelmes hozzáférést az ablakhoz. A zavartalan kilátás garantált A magas billenési pontnak köszönhetôen az átlagnál magasabbak is kényelmesen használhatják az ablakot. Az ablakszárny nyitott állapotban sem nyílik be a tetôtérbe, így az ablak szúnyogháló felszerelése esetén is teljes terjedelemben nyitható. Hõszigetelõ Csomag WD 3-légkamrás mûanyag, acél merevítéssel, belsô párazáró fóliával Véglegesen felületkezelt, rétegragasztott fa, belsô párazáró fóliával Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Üvegfelület (m 2 ) 0,24 0,31 0,50 0,61 0,48 0,59 0,72 0,84 0,72 0,84 1,00 1,22 Top speciálisan billenõ ablak 735 WD, gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal 735 H WD AL fából nettó WD bruttó K WD AL nettó WD mûanyagból bruttó WD Top speciálisan billenõ ablak 738 WD, gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. Felár: 4.000,- + ÁFA. Top speciálisan billenõ ablak 735, Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal 735 H AL fából nettó bruttó K AL nettó mûanyagból bruttó Top speciálisan billenõ ablak 738, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. Felár: 4.000,- + ÁFA. Burkolókeret, RAL 8019 szürkésbarna színû alumínium lemezbõl EDR 1 1 ZIE, SDS, SNO, WEL 1), AL EDR HZI 5 cm-nél magasabb, profilos tetõfedõ anyaghoz nettó bruttó nettó bruttó ) ZIE profilos, SDS/SNO sík, és WEL hullámlemez tetõfedõ anyaghoz azonos árban. WD-s kivitel felár nélkül. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhetõ: titáncink (TZ), réz (CU), vagy tetszõleges RAL-színben. Felár ablakra TZ és CU esetén: 20%, RAL esetén: 25%, burkolókeretre egységesen: 100%. Termékismertetõ

12 12 Termékismertetõ 2010

13 Roto Standard 435 Standard billenõ ablak kívül biztonsági üveggel A nagy klasszikus A Roto 435 típusú tetôtéri ablaka középen billenô ablakszárnnyal rendelkezik. A kényelmes kezelés érdekében az ablak alsó kilincskezeléssel és résszellôzôvel 2 van ellátva. Minôségi alapanyagok A Németországban gyártott, több légkamrás mûanyag Roto tetôtéri ablakok minimális karbantartást igényelnek. Beépítésük különösen magas páratartalmú helyiségek esetén ajánlott. A fa tetôtéri ablakok rétegragasztott, válogatott északi fenyôbôl készülnek, alapimpregnálva és kétrétegû lakkal véglegesen felületkezelve. Hõszigetelõ Csomag WD 3-légkamrás mûanyag, acél merevítéssel, belsô párazáró fóliával Véglegesen felületkezelt, rétegragasztott fa WD WD WD Méretek 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Üvegfelület (m 2 ) 0,24 0,31 0,50 0,48 0,59 0,72 0,59 0,72 1,00 1,22 Standard billenõ ablak 435 WD, gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal 435 H WD AL fából nettó bruttó K WD AL mûanyagból nettó bruttó Standard billenõ ablak 438 WD, gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. Felár: 4.000,- + ÁFA. Standard billenõ ablak 435, Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal 435 H AL fából nettó bruttó K AL mûanyagból nettó bruttó Standard billenõ ablak 438, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. Felár: 4.000,- + ÁFA. Burkolókeret, RAL 8019 szürkésbarna színû alumínium lemezbõl EDR 1 1 ZIE, SDS, SNO, WEL 1), AL nettó bruttó EDR HZI 5 cm-nél magasabb, profilos tetõfedõ anyaghoz nettó bruttó ) ZIE profilos, SDS/SNO sík, és WEL hullámlemez tetõfedõ anyaghoz azonos árban. WD-s kivitel felár nélkül. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhetõ: titáncink (TZ), réz (CU), vagy tetszõleges RAL-színben. Felár ablakra TZ és CU esetén: 20%, RAL esetén: 25%, burkolókeretre egységesen: 100%. 2) WD-s kivitel esetén kérésre, felár nélkül. Termékismertetõ

14 14 Termékismertetõ 2010

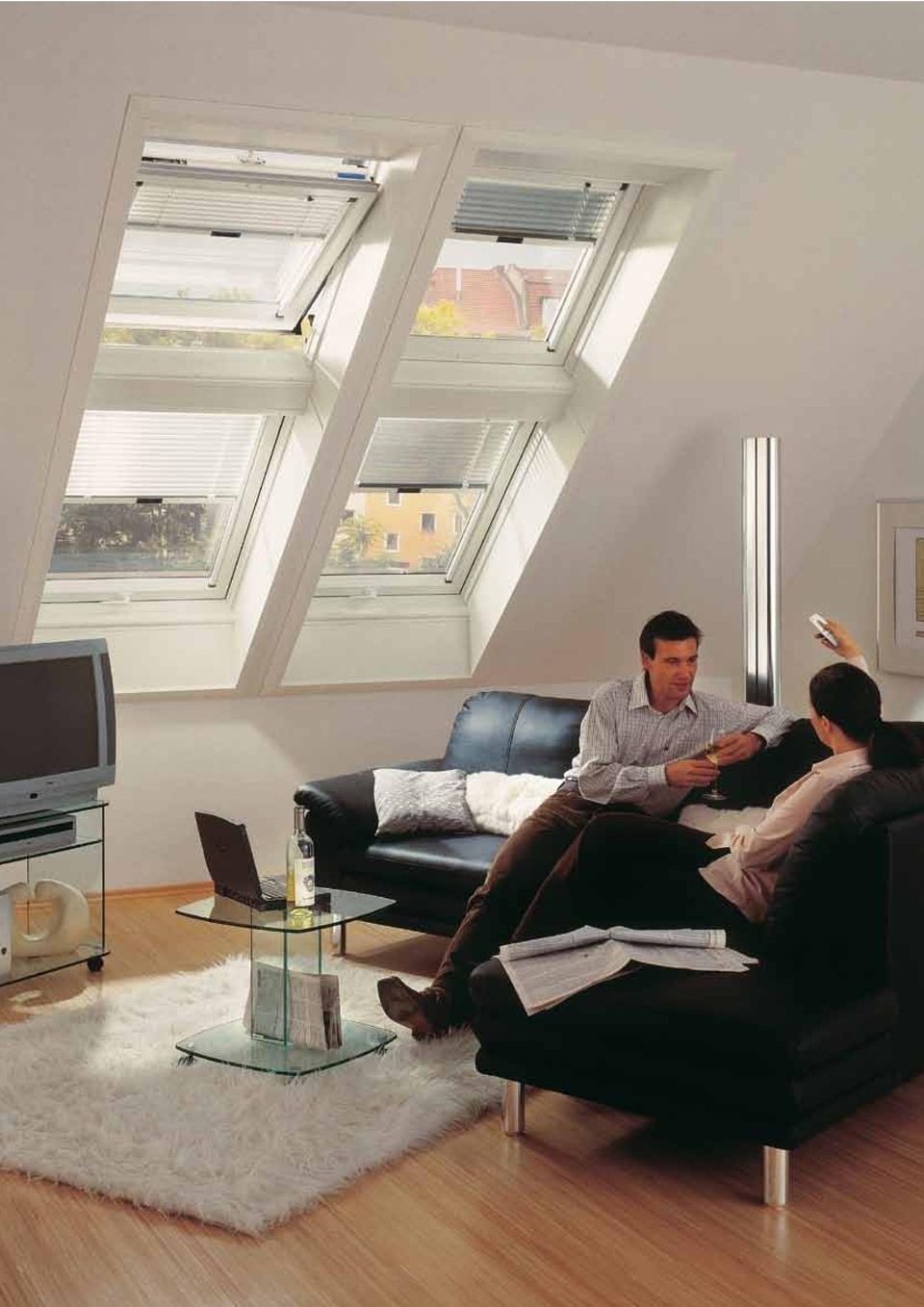

15 RotoTronic WDT 435 RotoTronic motoros billenõ ablak Kényelem gomgnyomásra A tetôtér hatékony, több irányból történô megvilágításához érdemes a tetôtéri ablakokat a szokásosnál magasabbra is beépíteni. A nehezen elérhetô ablakok használatához kínál tökéletes megoldást a távvezérléssel ellátott RotoTronic. A falikapcsoló vagy a külön rendelhetô rádiós távvezérlô segítségével minden funkció kényelmesen mûködtethetô. Ideálisan kombinálható a Roto 735 speciálisan billenô típussal, mivel az ablakok külsô és belsô optikai megjelenése tökéletesen azonos. Hõszigetelõ Csomag WD 3-légkamrás mûanyag, acél merevítéssel, belsô párazáró fóliával Véglegesen felületkezelt, rétegragasztott fa, belsô párazáró fóliával WD WD WD Méretek 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Üvegfelület (m 2 ) 0,24 0,31 0,50 0,48 0,59 0,72 0,80 0,97 1,00 1,22 RotoTronic 435 E WD 1), gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal WDT 435 H WD AL RotoTronic fából WDT 435 K WD AL RotoTronic mûanyagból nettó bruttó nettó bruttó RotoTronic 438 E WD 1), gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. Felár: 4.000,- + ÁFA. RotoTronic 435 E 1), Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal WDT 435 H AL RotoTronic fából nettó bruttó WDT 435 K AL RotoTronic mûanyagból nettó bruttó RotoTronic 438 E 1), Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. Felár: 4.000,- + ÁFA. Burkolókeret, RAL 8019 szürkésbarna színû alumínium lemezbõl EDR 1 1 ZIE, SDS, SNO, WEL 1), AL nettó bruttó EDR HZI 5 cm-nél magasabb, profilos tetõfedõ anyaghoz nettó bruttó ) Az ár tartalmazza a láncos motort, az esõérzékelõt a vezérlést és az elõkészítést további 1 külsõ és 1 belsõ elektromos kiegészítõ csatlakoztatásához. A rádiós távirányítóval vezérelhetõ EF kivitel felára: Ft + ÁFA. Az E kivitelhez a falikapcsolót, az EF kivitelhez a távirányítót külön kell rendelni. 2) ZIE profilos, SDS/SNO sík, és WEL hullámlemez tetõfedõ anyaghoz azonos árban. WD-s kivitel felár nélkül. Kérésre, felár ellenében az ablak borítólemeze és a burkolókeret más kivitelben is rendelhetõ: titáncink (TZ), réz (CU), vagy tetszõleges RAL-színben. Felár ablakra TZ és CU esetén: 20%, RAL esetén: 25%, burkolókeretre egységesen: 100%. Termékismertetõ

16 Roto hõ-, és füstelvezetés WRA 518 füstelvezetõ ablak Hatékony füstelvezetés az alsó tengely körüli nyitásmódnak köszönhetõen kürtõhatás jön létre Igényes megjelenés az ablak a 73. típus profiljából készül Megbízható a füstérzékelõ esetén sincs kompromisszum, a minõség: made in Germany A jövôre gondolva Az EN elôírás alapvetôen megváltoztatta a füstelvezetéssel kapcsolatos követelményeket. A Roto WRA 518 típusú ablaka minden szempontból megfelel a szigorú követelményeknek. Az ablakszárny nem középen, hanem alul csatlakozik a tokhoz, a nyitásról egy speciális elektromos láncos motor gondoskodik. Az ablak teljes terjedelmében kinyílik, így maximális kürtôhatás érhetô el. Magas komfort A WRA 518 ablak profilja megegyezik a többi Roto tetôtéri ablakkal, így hasonlóan igényes megjelenésû. A speciális üvegezés belül ragasztott biztonsági üveggel és a gyárilag elôszerelt Hôszigetelô Csomag teszi teljessé a komfortot. A mindennapos szellôztetés érdekében az ablak távvezérléssel fokozatmentesen nyitható. A WRA 518 ablak 3 méretben és 2 különbözô alapanyagból áll rendelkezésre. Roto elônyök: hatékony az alul lévô tengelynek köszönhetôen maximális a kürtôhatás. biztonságos belül ragasztott biztonsági üveggel. komplett komponensek széles választéka. energiatakarékos gyárilag elôszerelt Hôszigetelô Csomaggal. WD WD Méretek 6/14 11/11 11/14 Tok külméret (cm) 65/ / /140 Füstelvezetés esetén figyelembe vehetõ felület az EN szerint (m 2 ) 0,28 0,61 0,62 Motor (V, A) 24V DC/1A 24V DC/2A 24V DC/2A WRA 518 H/K WD 1), gyárilag elõszerelt távnyitó motorral, Hõszigetelõ Csomaggal és Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3 WRA 518 H WD AL fából nettó bruttó WRA 518 K WD AL mûanyagból nettó bruttó ZEL RWA SPA 2) nettó vezérlõcsomag 2A bruttó nettó vezérlõcsomag 4A bruttó A rendszer vásárlása elõtt személyes konzultáció javasolt. 1) A füstelvezetõ ablakok beépítéséhez burkolókeret szükséges. 2) További komponensek (zárójelben a komponens ára): RWA RT 4x betörhetõ üvegû kapcsoló ( Ft + ÁFA), RWA FO optikai füstérzékelõ ( Ft + ÁFA) és RWA LT 43 kezelõegység/kapcsoló ( Ft + ÁFA). 16 Termékismertetõ 2010

17 Roto tetõkibúvók WSA 848 felnyíló tetõkibúvó lakótérbe Méretek 7/14 11/14 Tok külméret (cm) 74/ /140 Üvegfelület (m 2 ) 0,63 1,10 WD WD WSA 848 WD 1) gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3. WSA 848 H WD AL fából nettó bruttó WSA 848 K WD AL mûanyagból nettó bruttó WDA 315 oldalra nyíló tetõkibúvó lakótérbe Méretek 5/9 7/9 Tok külméret (cm) 54/98 74/98 Üvegfelület (m 2 ) 0,31 0,48 Maximális komfort A Roto WSA 848 csúcsminôségû felnyíló ablaka 2 db gázrugóval van ellátva. Ennek köszönhetôen a nagy ablakszárny pillanatok alatt, könnyen nyitható. A szabad magasság eléri a 1,2 métert. WD WD WDA 315 WD 1) gyárilag elõszerelt Hõszigetelõ Csomaggal, Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal WDA 315 H WD AL fából nettó Nyitásirány: balos(l) vagy jobbos(r) 2) bruttó WDA 315 K WD AL mûanyagból nettó Nyitásirány: balos(l) vagy jobbos(r) 2) bruttó WDA 315 1) Roto blueline üveggel: 2-rétegû edzett biztonsági üveg hõ-, és fényvédõ bevonattal WDA 315 H AL fából nettó Nyitásirány: balos(l) vagy jobbos(r) 2) bruttó WDA 315 K AL mûanyagból nettó Nyitásirány: balos(l) vagy jobbos(r) 2) bruttó WDL 210 és WDL 210 RAL tetõkibúvó fûtetlen terekhez Teljes értékû megoldás lakótérbe A Roto WDA 315 oldalra nyíló tetôkibúvója készülhet kiváló minôségû rétegragasztott és véglegesen felületkezelt fából, vagy több légkamrás mûanyag profilból egyaránt. Gyárilag edzett üveggel van szerelve, a Hôszigetelô Csomag opcionálisan rendelhetô. A WDA 315 kombinálható a Roto 43. és 735 típussal, mivel az ablakok külsô és belsô optikai megjelenése tökéletesen azonos. Méretek 4/5 4/6 2 4/7 Tok külméret (cm) 45/55 45/60 45/73 Üvegfelület (m 2 ) 0,20 0,22 0,28 WDL 210 H, burkolókerettel WDL 210 H 3) fából nettó RAL 8019 szürkésbarna színben bruttó WDL 210 H RAL 3) fából nettó RAL 8023 vagy RAL 7024 színben bruttó RAL 8023 RAL ) A tetõkibúvó beépítéséhez burkolókeret szükséges. 2) A nyitásirányt a rendeléskor meg kell adni. 3) kérésre, Ft+ÁFA felár ellenében kívül biztonsági üveggel is rendelhetõ Ideális megoldás padlástérbe A Roto WDL 210 ideális megoldás kiépítetlen terekhez, padlásokhoz. Rendkívül jó ár-érték aránnyal, háromféle méretben áll rendelkezésre. A WDL 210 megoldja a padlástér bevilágítását és háromféle állásban rögzíthetô. A burkolókeret és a szárny porszórt aluminiumból, a tok véglegesen felületkezelt fából készül. Termékismertetõ

18 Roto térdfal ablak WFA 138 térdfal ablak Az egyedi igények megvalósítása érdekében a Roto tetôtéri ablakok kiválóan kombinálhatók térdfal ablakokkal. Jelentôsen javul a kilátás és megnövekszik a beáradó fény mennyisége is. A termék négyféle szélességben, kétféle magasságban és nyolc különbözô méretben rendelhetô. Kivitel igény szerint Az esztétikus megjelenés érdekében a térdfal ablak a tetôtéri ablakokkal azonos esztétikai megjelenésben, fa vagy mûanyag kivitelben rendelhetô. Megnövelt biztonság A hatékony vízelvezetés érdekében az ablakok speciális burkolókerettel rendelkeznek. A beépített ereszcsatornának köszönhetôen a víz nem folyik a térdfal ablakra. Méretek 7/6 9/6 11/6 7/9 9/9 11/9 7/11 9/11 11/11 7/13 9/13 11/13 Tok külméret fa ablakok esetén (mm) Tok külméret mûanyag ablakok esetén (mm) 726x x x x x x x x x x x x x x x x x x x x x x x x1380 Fa térdfal ablak 1) belül fa, kívül pórszórt alumínium felülettel. Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3 WFA 138 H AL 3) WFA R18 H AL 4) nettó bruttó nettó bruttó Mûanyag térdfal ablak 2) kívül / belül mûanyag felülettel. Roto Funktional üveggel: kívül edzett biztonsági üveg hõ-, és fényvédõ bevonattal, belül ragasztott biztonsági üveg. Hangszigetelési osztály: SSK 3 WFA 138 K AL 3) WFA R18 K AL 4) nettó bruttó nettó bruttó Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 EFA 1 1 burkolókeret térdfal ablakhoz standard vagy Hõszigetelõ Csomaggal szerelt ablakhoz. Minden tetõfedõ anyaghoz felhasználható. nettó bruttó ) Kérésre a következõ méretek is rendelhetõk: H (fa) 13/ x 580 mm, 13/ x 930 mm. 2) Kérésre a következõ méretek is rendelhetõk: K (mûanyag) 13/ x 610 mm, 13/ x 960 mm. 3) Borítólemez színe: RAL ) Borítólemez színe: szürkés-barna (RAL 8019). Egyéb színek felár ellenében. A térdfal ablakok alapkivitelben bukó vasalattal rendelkeznek. Bukó/nyíló vasalat felára: Ft + ÁFA. Fix (nem nyitható) fa térdfal ablak Ft+ÁFÁ-val olcsóbb az alapkivitelnél. 18 Termékismertetõ 2010

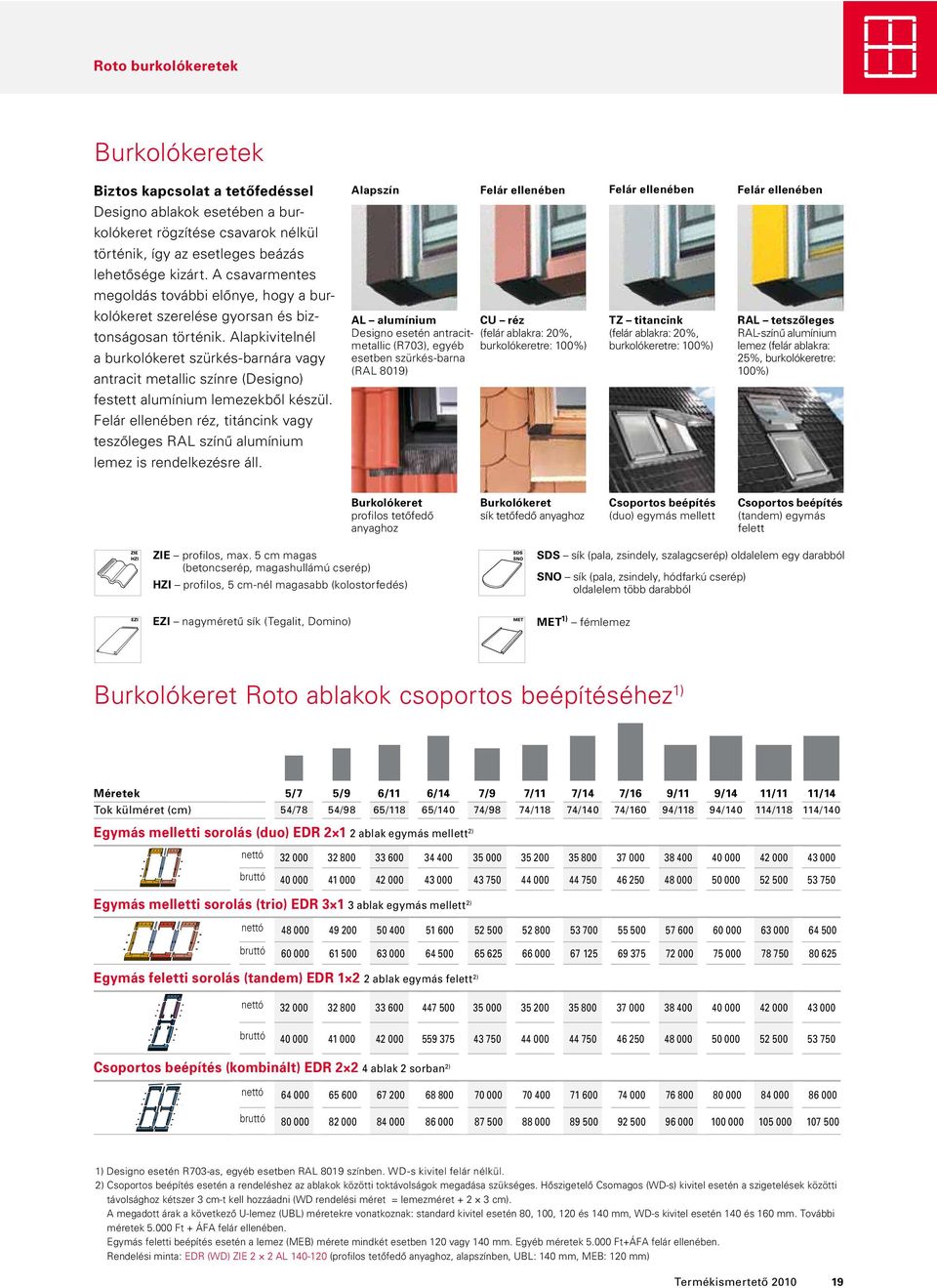

19 Roto burkolókeretek Burkolókeretek Biztos kapcsolat a tetõfedéssel Alapszín Felár ellenében Felár ellenében Felár ellenében Designo ablakok esetében a burkolókeret rögzítése csavarok nélkül történik, így az esetleges beázás lehetõsége kizárt. A csavarmentes megoldás további elõnye, hogy a burkolókeret szerelése gyorsan és biztonságosan történik. Alapkivitelnél a burkolókeret szürkés-barnára vagy antracit metallic színre (Designo) AL alumínium Designo esetén antracitmetallic (R703), egyéb esetben szürkés-barna (RAL 8019) CU réz (felár ablakra: 20%, burkolókeretre: 100%) TZ titancink (felár ablakra: 20%, burkolókeretre: 100%) RAL tetszõleges RAL-színû alumínium lemez (felár ablakra: 25%, burkolókeretre: 100%) festett alumínium lemezekbõl készül. Felár ellenében réz, titáncink vagy teszõleges RAL színû alumínium lemez is rendelkezésre áll. Burkolókeret profilos tetõfedõ anyaghoz Burkolókeret sík tetõfedõ anyaghoz Csoportos beépítés (duo) egymás mellett Csoportos beépítés (tandem) egymás felett ZIE profilos, max. 5 cm magas (betoncserép, magashullámú cserép) HZI profilos, 5 cm-nél magasabb (kolostorfedés) SDS sík (pala, zsindely, szalagcserép) oldalelem egy darabból SNO sík (pala, zsindely, hódfarkú cserép) oldalelem több darabból EZI nagyméretû sík (Tegalit, Domino) MET 1) fémlemez Burkolókeret Roto ablakok csoportos beépítéséhez 1) Méretek 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Tok külméret (cm) 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Egymás melletti sorolás (duo) EDR ablak egymás mellett 2) nettó bruttó Egymás melletti sorolás (trio) EDR ablak egymás mellett 2) nettó bruttó Egymás feletti sorolás (tandem) EDR ablak egymás felett 2) nettó bruttó Csoportos beépítés (kombinált) EDR ablak 2 sorban 2) nettó bruttó ) Designo esetén R703-as, egyéb esetben RAL 8019 színben. WD-s kivitel felár nélkül. 2) Csoportos beépítés esetén a rendeléshez az ablakok közötti toktávolságok megadása szükséges. Hõszigetelõ Csomagos (WD-s) kivitel esetén a szigetelések közötti távolsághoz kétszer 3 cm-t kell hozzáadni (WD rendelési méret = lemezméret cm). A megadott árak a következõ U-lemez (UBL) méretekre vonatkoznak: standard kivitel esetén 80, 100, 120 és 140 mm, WD-s kivitel esetén 140 és 160 mm. További méretek Ft + ÁFA felár ellenében. Egymás feletti beépítés esetén a lemez (MEB) mérete mindkét esetben 120 vagy 140 mm. Egyéb méretek Ft+ÁFA felár ellenében. Rendelési minta: EDR (WD) ZIE 2 2 AL (profilos tetõfedõ anyaghoz, alapszínben, UBL: 140 mm, MEB: 120 mm) Termékismertetõ

20 Energiatudatos megoldások Fûtési energia megtakarítás Hõszigetelõ Csomaggal Hôhídmentes tetôtéri ablakok A 3 cm vastag Roto Hôszigetelô Csomag gyárilag elôszerelt, így a helyszíni beépítési hiba le he tô sége kizárt. A Hôszigetelô Csomag közel 5 fokkal emeli a belsô felület hômérsékletét, ami a fûtési költség csökkenését eredményezi. A Hô szi ge te lô Csomag minden fa és mûanyag Roto tetôtéri ablakhoz rendelhetô. Szigetelés a tok felsô síkjáig A Roto tetôtéri ablakoknál a hô szigetelés egyedülálló módon, a tok felsô síkjáig ér. Ezáltal a hôhidak kialakulásának esélye megszûnik. A Hôszigetelô Csomaggal szerelt tetôtéri ablak hozzájárul a ház optimális energiafelhasználásához, és a páralecsapódás veszélye szinte teljesen elkerülhetô. Tartós megoldás A szigetelés UV-álló, grafit õrleménnyel kevert polisztirolból készül, így hosszú távon garantálja a védelmet. Hõszigetelõ Csomag WD 80 cm-es szaruköz 30 mm 74 cm-es tok külméret 30 mm Mielôtt döntünk, számoljunk! 1. Ellenôrizzük a szarufák közötti Hôszigetelô Csomag Ragasztószalag Hôszigetelô Csomag Ragasztószalag távolságot (Magyarországon általában 80 cm). 2. Nézzük meg a tetôtéri ablak víz- 36 mm szintes külméretét (Roto esetében Fóliacsatlakozás gyárilag szerelve Csatlakozást légmentesen kell leragasztani 74 cm). 3. Számoljuk ki, mennyi hely marad a hôszigetelésre (minél több, annál Ragasztószalag Párazáró fólia jobb). 4. Ellenôrizzük, hogy az ablakra már gyárilag rá van-e szerelve az extra hôszigetelés. Roto 73. / 43. típusú mûanyag tetõtéri ablak gyárilag elõszerelt Hõszigetelõ Csomaggal és belsõ fóliacsatlakozással. A Hõszigetelõ Csomag hatékonyan akadályozza meg a hõhidak kialakulását... és csökkenti a páralecsapódás veszélyét. 20 Termékismertetõ 2010
