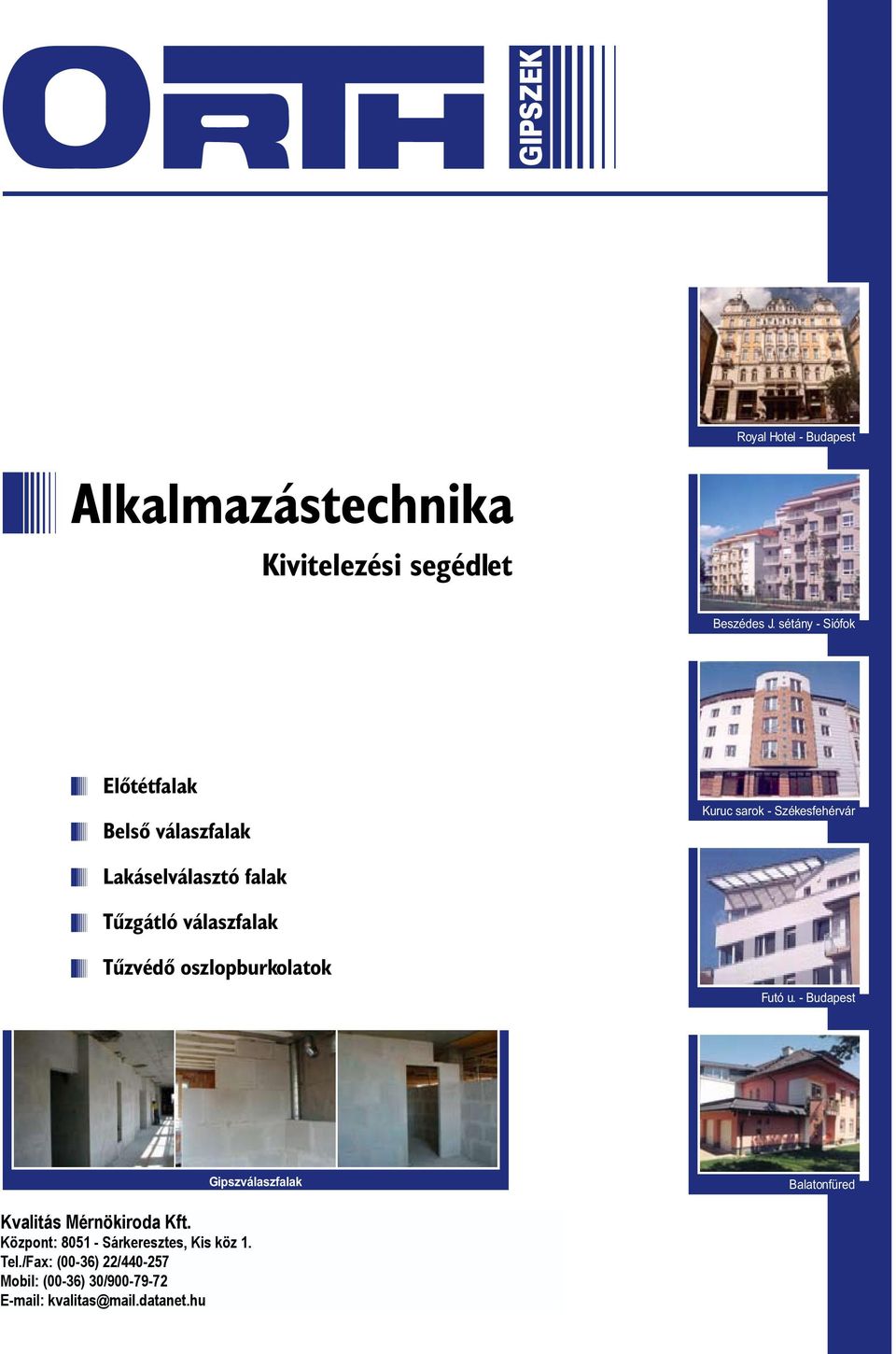

1 Royal Hotel - Budapest Alkalmazástechnika Kivitelezési segédlet Beszédes J. sétány - Siófok Elõtétfalak Belsõ válaszfalak Kuruc sarok - Székesfehérvár Lakáselválasztó falak Tûzgátló válaszfalak Tûzvédõ oszlopburkolatok Futó u. - Budapest Gipszválaszfalak Balatonfüred Kvalitás Mérnökiroda Kft. ALBA-ORTH Építõanyaggyártó és Kereskedelmi Kft. Központ: Sárkeresztes, Kis köz 1. Központ: Székesfehérvár, Seregélyesi út 94. Tel./Fax: Levélcím: (00-36) Székesfehérvár, / Millenniumiu. 13. Mobil: Tel.: (00-36) (00-36) / / Fax: (00-36) / Internet: kvalitas@mail.datanet.hu info@albaorth.hu

2 A gipszlapok típusai, segédanyagok ALBA-ORTH NORMÁL GIPSZLAP Alkalmazási területe: Normál légállapotú, száraz helyiségek beleértvelakások konyháit és WC-itis belsõ, nem teherhordó, egyrétegû válaszfalaként vagy elõtétfalaként lakóházakban, ipari- és középületekben. Szerelvények, berendezések tartófalaként. Nem tûzálló szerkezetek (acélpillérek, oszlopok, stb.) tûzvédõ burkolataként, illetve önálló tûzvédõ falként. Kétrétegû falak egyik rétegét alkotva lakásokat, szállodai szobákat elválasztó falként. Jelölése: fehér szín (6N, 8N, 10N) Mérete: 60/80/100x666x500 mm Anyagszükséglet: 3 db/m ALBA-ORTH HIDROFÓBIZÁLT GIPSZLAP Alkalmazási területe: Felhasználható közvetlen nedvességnek kitett helyiségekben: belsõ, nem teherhordó válaszfalként, elõtétfalként. Szerelvények berendezések tartófalaként. Nem tûzálló szerkezetek (acélpillérek, oszlopok, stb.) tûzvédõ burkolataként, illetve önálló tûzvédõ falként. Kétrétegû falak egyik rétegét alkotva lakásokat, szállodai szobákat elválasztó falként. Jelölése: zöld szín (6 HY, 8 HY, 10 HY) Mérete: 60/80/100 x 666 x 500 mm Anyagszükséglet: 3 db/m Vastag- Test- Fal- Csomagolási ság sûrûség súly egység mm 3 kg/m kg/m m /raklap m /csom ,33 6, Vastag- Test- Fal- Csomagolási ság sûrûség súly egység mm 3 kg/m kg/m m /raklap m /csom ,33 6, ALBA-ORTH NEHÉZ (AKUSZTIKUS) GIPSZLAP Alkalmazási területe: Magasabb akusztikai követelményû középületek (pl. Kórházak, szanatóriumok, gyógyüdülõk, szociális otthonok, diákszállók, stb.) Belsõ, nem teherhordó válaszfalaként. Hangszigetelõ elõtétfalként. Nem tûzálló szerkezetek (acélpillérek, oszlopok) tûzvédõ burkolataként, illetve önálló tûzvédõ falként. Kétrétegû falak egyik rétegét alkotva laká-sokat, szállodai szobákat elválasztó falként. Vastag- Test- Fal- Csomagolási ság sûrûség súly egység mm 3 kg/m kg/m m /raklap m /csom Jelölése: fehér szín (10 AK) Mérete: 100 x 500 x 500 mm Anyagszükséglet: 4 db/m ALBA-ORTH GIPSZLAPOK SZÁLLÍTÁSA ÉS TÁROLÁSA A szállítás zsugorfóliázva, EUR raklapon történik. A gipszlapokat sík, száraz helyen célszerû tárolni, a csomagolás épségének megóvása mellett akár a szabadban is. Figyelem: szabadban való tárolásnál a fóliacsomagolás sérülhet a huzamosabb idejû, erõs, UV-sugárzás miatt. Szállítás során a rakatokat egymásra tenni tilos, tároláskor a teljes rakatokból egymásra legfeljebb kettõ rakható! A fóliacsomagolástcsak közvetlenül a beépítés elõtt ajánlott megbontani. ALBA-ORTH ragasztógipsz Alkalmazási területe: A gipszlapok egymáshoz kötéséhez, a csatlakozó felületek kötéséhez, a laphézagok és az esetleges sérülések tömítéséhez, acél ajtótokok rögzítéséhez használható. Nem alkalmas festõmunkákat megelõzõ, finom glettelésre vagy csemperagasztásra. Csomagolás: 5 kg/papírzsákban Anyagszükséglet: kg/m Szállítás, tárolás: A szállítás zsákos kiszerelésben, EUR raklapon, fóliával védve történik. Tárolni kizárólag száraz fedett helyen szabad, vigyázva az alulról felszivárgó nedvesedés megakadályozására! Tárolás:Max. 5 hónap ALBA-ORTH ANSETZGIPS Alkalmazási területe: Gépészeti hornyok, faláttörések javítására, gipszkarton lapok szárazvakolatként való rögzítéséhez. Csomagolás: 5 kg/papírzsákban Anyagszükséglet: kg/m Szállítás, tárolás: A szállítás zsákos kiszerelésben, EUR raklapon, fóliával védve történik. Tárolni kizárólag száraz fedett helyen szabad, vigyázva az alulról felszivárgó nedvesedés megakadályozására! Tárolás:Max. 5 hónap

3 Segédanyagok Nedvességzáró sávok Alkalmazási területe: Az aljzatra, az elsõ gipszlap sor alá kerül, amennyiben az építés alatt vagy után alulról (idõjárásból, technológiából vagy használatból adódó) nedvesedés várható. Anyagai: Polietilén fólia vagy bitumenes csupaszlemez. Egyrétegû válaszfalak alá min. 30 cm-es szélességben, lakáselválasztó falak alá min. 50 cm-es szélességben ajánlott. Hangtompító sávok Alkalmazási területe: A gipszfal padlóval, falakkal és a födémmel való csatlakozásaihoz kerül, az alkalmazott anyag kiválasztását akusztikai, tûzállósági követelmények, vagy határoló szerkezetek (pl. födémek) lehajlásának mértéke határozza meg. Típusai: (a DIN 4103/-es szabvány szerint) 3 -.5(3.5) x 80/100 mm-es bitumenes filccsík (300 kg/m ) 3-5 x 80/100 mm-es parafacsík (50 kg/m ) - 4 rétegû bitumenes vastaglemez alátét (AT lemez) - csak alul - szálas hangszigetelõ csík - csak felül Hangszigetelõ réteg Alkalmazási területe: Többrétegû, lakásokat vagy szállodai szobákat elválasztó gipszfalakban kiegészítõ hangszigetelésként. 3 Típusai: Nem éghetõ, szálas hangszigetelõ anyagok. (filcek vagy táblák), kg/m testsûrûségig, vastagságuk: 0-80 mm. A megfelelõ anyag minõségének és vastagságának kiválasztása mindig az adott falszerkezet akusztikai elõírásainak függvénye. Dermesztett gipszbeton áthidalók Alkalmazási területe: A tömör gipszfalban kialakított nagyméretû nyílások fölötti áthidalás, felépítése vasalt betonmagból és 1-1 cm sima gipszkéregbõl áll. 1,05 m fölötti nyílásméretnél alkalmazható, fesztávtól függõen min cm felfekvéssel. Típusai: - 10/10 cm-es keresztmetszetû 180 cm-es nyílásméretig - 15/10 cm-es keresztmetszetû 180 cm-es nyílásméret fölött Megjegyzés: 8 és 10 cm-es falakhoz kapható, egyedi megrendelés is lehetséges HILTI szalag Alkalmazási területe: A tömör gipszfalban kialakított nyílások fölötti erõsítés, vízszintes fugába kell elhelyezni, maximum 1,05 m-es nyílásméretig alkalmazható, min cm felfekvéssel. Típusai: min. 17x0,8 mm-es korrózióálló, sliccelt acélszalag Kiszerelés:10 fm-es tekercsekben Pozitív élvédõ profilok Alkalmazási terület: Sérülékeny, pozitív sarkok és élek védelmére szolgál. Típusai: 5x5 mm-es, perforált, felületkezelt acél vagy alumínium, illetve mûanyagprofilok. Üvegszövet háló erõsítõ sáv Alkalmazási területe: Válaszfal-födém vagy 180 fokos válaszfal-pillér csatlakozásaihoz. Típusai: 5 (vagy javasoltan 10 cm) széles, kellõen lúgálló, beltéri üvegszövet, kb. 4x4 mm-es lyukbõséggel, szakítószilárdsága szál- és vetülékirányban egyaránt min N/5 cm legyen. Ragasztása a csatlakozó szerkezetek anyagától függõen gipsszel vagy mûanyagbázisú ragasztóval történhet. PU hab Alkalmazási területe: A válaszfalak mennyezet alatti rugalmas csatlakozásaihoz használható segédanyagelzárásához használható segédanyag. 3

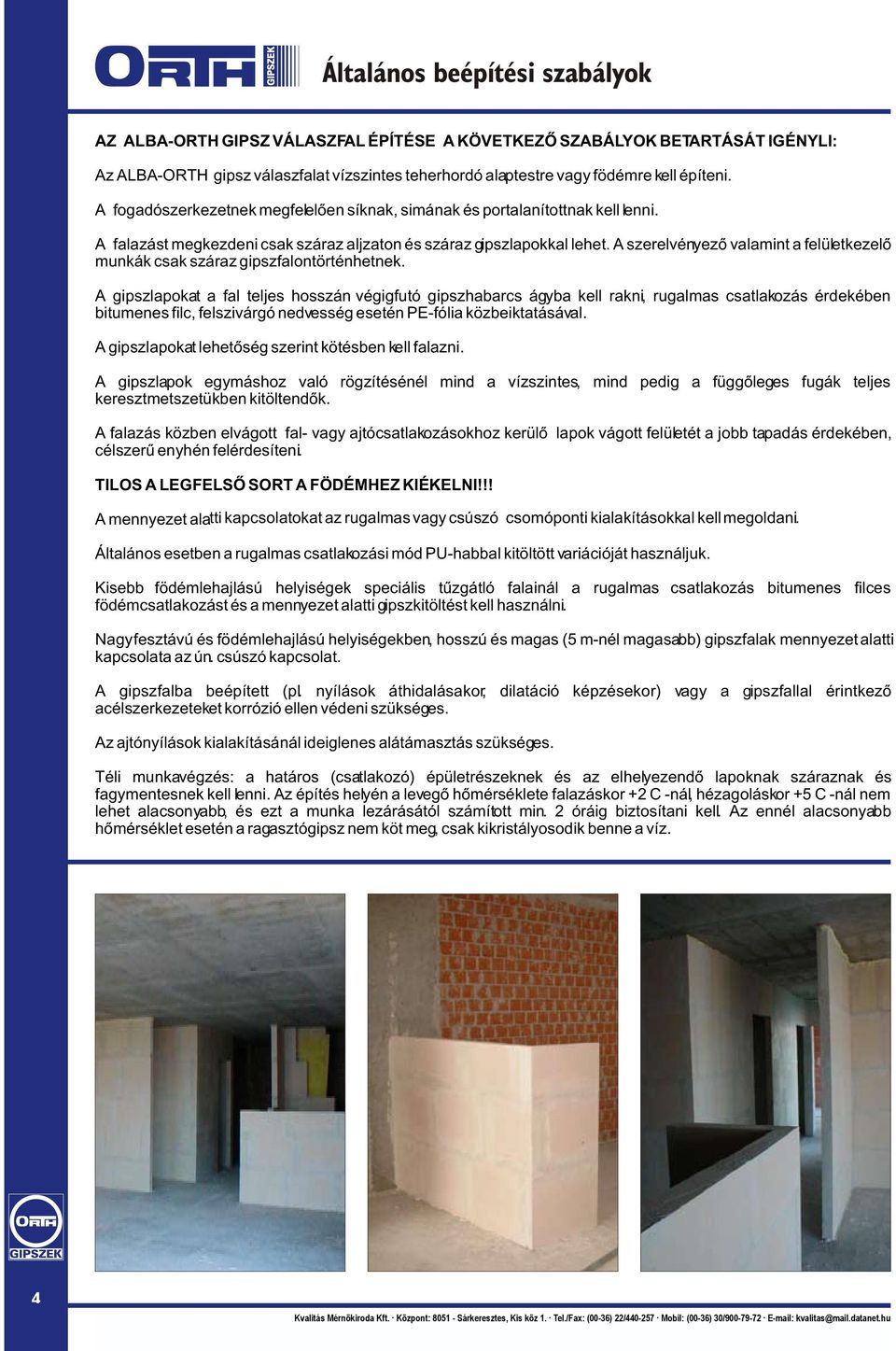

4 Általános beépítési szabályok AZ ALBA-ORTH GIPSZ VÁLASZFAL ÉPÍTÉSE A KÖVETKEZÕ SZABÁLYOK BETARTÁSÁT IGÉNYLI: Az ALBA-ORTH gipsz válaszfalat vízszintes teherhordó alaptestre vagy födémre kell építeni. A fogadószerkezetnek megfelelõen síknak, simának és portalanítottnak kell lenni. A falazást megkezdeni csak száraz aljzaton és száraz gipszlapokkal lehet. A szerelvényezõ valamint a felületkezelõ munkák csak száraz gipszfalon történhetnek. A gipszlapokat a fal teljes hosszán végigfutó gipszhabarcs ágyba kell rakni, rugalmas csatlakozás érdekében bitumenes filc, felszivárgó nedvesség esetén PE-fólia közbeiktatásával. A gipszlapokat lehetõség szerint kötésben kell falazni. A gipszlapok egymáshoz való rögzítésénél mind a vízszintes, mind pedig a függõleges fugák teljes keresztmetszetükben kitöltendõk. A falazás közben elvágott fal- vagy ajtócsatlakozásokhoz kerülõ lapok vágott felületét a jobb tapadás érdekében, célszerû enyhén felérdesíteni. TILOS A LEGFELSÕ SORT A FÖDÉMHEZ KIÉKELNI!!! A mennyezet alatti kapcsolatokat az rugalmas vagy csúszó csomóponti kialakításokkal kell megoldani. Általános esetben a rugalmas csatlakozási mód PU-habbal kitöltött variációját használjuk. Kisebb födémlehajlású helyiségek speciális tûzgátló falainál a rugalmas csatlakozás bitumenes filces födémcsatlakozást és a mennyezet alatti gipszkitöltést kell használni. Nagyfesztávú és födémlehajlású helyiségekben, hosszú és magas (5 m-nél magasabb) gipszfalak mennyezet alatti kapcsolata az ún. csúszó kapcsolat. A gipszfalba beépített (pl. nyílások áthidalásakor, dilatáció képzésekor) vagy a gipszfallal érintkezõ acélszerkezeteket korrózió ellen védeni szükséges. Az ajtónyílások kialakításánál ideiglenes alátámasztás szükséges. Téli munkavégzés: a határos (csatlakozó) épületrészeknek és az elhelyezendõ lapoknak száraznak és fagymentesnek kell lenni. Az építés helyén a levegõ hõmérséklete falazáskor + C -nál, hézagoláskor +5 C -nál nem lehet alacsonyabb, és ezt a munka lezárásától számított min. óráig biztosítani kell. Az ennél alacsonyabb hõmérséklet esetén a ragasztógipsz nem köt meg, csak kikristályosodik benne a víz. 4

5 A beépítés menete 1. A falazáshoz szükséges eszközök - Mûanyag vödör/gipszkehely - 1,5 és méteres vízszintmérõ - Rókafarkú (durvafogú) fûrész - Glettvas - Kõmûves keverõkanál - Minimum 1 kg-os gumikalapács - Fém derékszög - Mérõszalag/mérõléc - Kicsapózsinór. A falazás elõkészítése A falépítés megkezdése elõtt meg kell gyõzõdni az aljzat megfelelõségérõl. A falazáshoz használt m-es vízmértékkel vizsgálva a léchosszon mért max. 0 mm-es aljzat - egyenletlenség a falépítéshez használt ragasztógipsszel kiegyenlíthetõ. Ennél nagyobb eltérés esetén a fal alá elõzetesen elkészített vezetõsáv szükséges. A száraz, pormentes, kellõképpen szilárd és sík aljzaton és a csatlakozó falfelületeken a terveknek megfelelõen kimérjük és megjelöljük a válaszfal és a nyílászárók helyét.mûanyag vödörbe max ½ részig öntjük vízzel, majd annyi ragasztógipszet szórunk bele egyszerre kézzel egyenletesen, addig amíg a gipsz képes felszívni a vizet és eltakarja a víz felületét. Ha a ragasztó gipszpor lesüllyedt a vödör aljára, akkor megismételjük a folyamatot addig amíg a víz látszik a vödör felszínén. Ezt követõen 5-6 percig állni hagyjuk, majd kézzel, csomómentesre elkeverjük. Az így kapott habarcsot kb.: 45 percig tudjuk felhasználni. Falazás közben utána keverni vagy további szárazanyagot hozzáadni tilos! Amennyiben nem tartjuk be ezt a szabályt, akkor a gipsz kötésidejét lerövidíthetjük akár a felére is! Figyelem: csak annyit keverjünk be, amennyit a kötésidõn belül fölhasználunk! A bekevert habarcs felhasználása után a mûanyag edényt, valamint a szerszámokat a gipszmaradékoktól gondosan meg kell tisztítani, mert a már megkötött gipsz gyorsabbá teheti a következõ keverés kötését. 3. A nedvességzáró (PE fólia) és hangtompító sávok elhelyezése Az alulról felszivárgó nedvesség lezárására szolgáló (PEfóliát) és hanglágy falcsatlakozást biztosító sávokat ( bitumenes filccsíkokat) a padlón Alba- Orth ragasztóhabarcsba fektetjük, a falra pedig teljes keresztmetszetében felragasztva rögzítjük. Vakolt fõfalnál a válaszfal-csatlakozás vonalában a vakolatot el kell távolítani, a csatlakozó épületelemek felületét célszerû felérdesíteni, majd portalanítani kell. Az esetleges máz-és mészréteget el kell távolítani. 4. Az elsõ lapsor elhelyezése Az elsõ lapsorban minden egyes lapot gondosan egyenesbe és vízmértékkel függõlegesbe kell állítani. Az így beállított alsó lapsort a gipszhabarcs ágy kötésének megkezdõdése után már mozgatni nem szabad. Amennyiben az aljzat lejtése indokolja, akkor a kezdõ sor lapjait faékekkel ideiglenesen ki kell ékelni. Ha az ajtótokhoz vagy másik falhoz való csatlakozásnál darablapra van szükség, azt rókafarkú fûrésszel méretre vágjuk, a sík részt enyhén felérdesítjük. A lapok helyükre igazításához gumikalapácsot kell használni. A falazás közben keletkezõ lapdarabok késõbb is teljes mértékben felhasználhatók, ezért azok helyes tárolásáról gondoskodni kell. 5

6 A beépítés menete 5. További lapsorok elhelyezése Az elsõ lapsor elhelyezése után a következõ sorok igen gyorsan és pontosan rakhatók. A lapokat falazáskor nem billentve, hanem függõlegesen kell ráhelyezni az elõzõ sorra, majd vízszintesen ütköztetni kell a mellette lévõ falazó elemmel. Használhatunk gumikalapácsot az ütköztetéshez. Az ütköztetések során a két falazó elem közötti hézag max. mm, ennél nagyobb hézag csak az adott sor utolsó lapjánakelhelyezése mellett alakul ki. A további lapsorok elemeit kötésben kell elhelyezni. Az elõzõ sorok kicsurgó ragasztóhabarcsát simítókanállal le kell húzni, a felesleges ragasztót a következõ sor tetejére kell helyezni. NEM A VÖDÖRBE VISSZADOBNI!!! A falszerkezet elkészülte után a hézagokat telíteni kell, majd a hézagokat el kell simítani. Csempeburkolat alatt a hézagok elsimítása tilos! 6. Nyílások kialakítása Ezt a témát lásd a nyílások kialakítása címû résznél! 7. A felsõ lapsor elhelyezése A felsõ sort, ha a belmagasság megkívánja a kötés megfelelõ megtartása mellett élére állítva is be lehet építeni. Tilos a falat a födémhez kiékelni! A legfelsõ sor falazását az alábbiak szerint lehet elvégezni: - A legfelsõ sort a födém alsó síkja alatt cm-rel le kell vágni, és a hézagot az ALBA-ORTH által javasolt PU habbal ki kell tölteni a fal teljes keresztmetszetében. Ezt a technikát kell minden esetben alkalmazni kell, kivétel tûzgátló falszerkezet vagy csúszó kapcsolat esetében. VAGY - A legfelsõ sort a födém alsó síkja alatt cm-rel ferdén le kell vágni, és a hézagot ALBA-ORTH gipszhabarccsal ki kell tölteni a fal teljes keresztmetszetében. Ezt a technikát a tûzgátló fal (F=180 min) készítése 8. Lakáselválasztó falak kivitelezése Lakáselválasztó falként többrétegû falak készítése szükséges. Falazásuk mindenben megegyezik a 3. pont-ban leírtakkal, azzal a kivétellel, hogy a falak alá a bitumenes filc hangtompító sáv helyett négyrétegû bitumenes alátét lemez (AT lemez) elhelyezése szükséges. A két réteg közül elõször mindig a nehezebb, jobb hanggátlással bíró réteget (10 cm-es akusztikus, 10 cm-es hidrofóbizált) kell felépíteni, hogy annak mindkét oldalát résmentesen hézagolni lehessen. Fontos, hogy a lakáselválasztó fal esetében az elsõ falszerkezet teljes mértékben ki legyen hézagolva. Ellenkezõ esetben a hanggátlási érték nem lesz megfelelõ. Erre kell a falazáshoz is használt ALBA-ORTH ragasztógipsszel felragasztani vagy a gipszkarton falakban használatos horganyzott acél szigetelõanyag rögzítõ tüskékkel felerõsíteni a hangszigetelõ anyagot. Ezek után falazzuk a második réteget. Az AT lemez használata a többrétegû falrendszerek esetében mindkét falréteg alá szükséges. Az Alba-Orth Kft. által javasolt hangszigetelõ anyag típusa lehet: - ISOVER TF üveggyapot mûszaki filc - NOBASIL DP 30 kõzetgyapot szigetelõlemez - Rockwool RP-V kõzetgyapot szigetelõlemez Többrétegû szabadon maradó falvégeknél a lapvégeket be kell fordítani a másik falrétegbe kétsoronként bekötve. (pl.:bejárati ajtó beépítésénél) 6

7 A gipszfalak csatlakozása más szerkezetekhez Falcsatlakozások kialakítása A gipszfalat teherhordó fõfalhoz vagy más típusú válaszfalhoz egyszerû ütköztetéssel és a csatlakozó felület gipszhabarccsal történõ kitöltésével falazzuk, az ütköztetésnél hangtompító sáv közbeiktatása szükséges. A gipszfalak egymással való kapcsolódásai ( L, T kapcsolatok és falkeresztezõdések). A lapsorokat váltakozva a saroknál átvezetve kötésben kell falazni. A bekötött gipszlap eresztékét le kell fûrészelni és a hézagokat Alba -Orth ragasztóhabarccsal kell kitölteni. A pozítiv sarkok éleire élvédõ profil (pl. horganyzott acél) elhelyezése ajánlott nagyobb igénybevétel esetén. A gipszfalat mindenfajta szilárd épületelemhez lehet csatlakoztatni, így vasbetonhoz, téglafalhoz, pórusbeton fõfalhoz, fa- és acéltartókhoz és szilárdan tapadó vakolathoz egyaránt. Mindenképpen el kell kerülni, hogy a nyers építmény alakváltozása elõidézze a válaszfalak megterhelését, valamint a csatlakozó szerkezetekre történõ hangátadást is meg kell akadályozni. Az épületszerkezetek várható alakváltozásaitól és mozgásától, a tûzvédelmi és az akusztikai igényektõl függõen ezért meg kell határozni, hogy a válaszfalak két használatos csatlakozási módja - rugalmas vagy csúszó kapcsolat - közül melyik kerüljön kialakításra, illetve azt, hogy az adott falkapcsolatoknál milyen anyagok kerüljenek beépítésre. Rugalmas csatlakozás E kapcsolat egyirányú mozgást tesz lehetõvé a fal síkjában. Alkalmazni kell minden olyan esetben, amikor a válaszfal és a csatlakozó szerkezet között a hõhatásból, teherviselésbõl, rezgésbõl, stb. eredõ deformálódás mértéke a használt rugalmas anyaggal még kiegyenlíthetõ. Ez a rugalmas anyag bitumenes filc, parafa- vagy ásványgyapot csík, illetve PU hab lehet. Részletesen lásd az Alkalmazástechnika - Csomópontok címû dokumentumban 3. Részletrajz. Csúszó csatlakozás E kapcsolat a fal síkjában kétirányú elmozdulást tesz lehetõvé. Alkalmazni kell minden olyan esetben, amikor a válaszfal és a csatlakozó szerkezetek között a hõhatásból, teherviselésbõl, rezgésbõl, stb. eredõ deformálódások a kapcsolat helyén olyan mértékûek, hogy a közbeiktatott rugalmas anyagon (pl. üveg- vagy kõzetgyapoton) kívül megfelelõ vezetéssel kell biztosítani a csomópontban jelentkezõ mozgások kényszerpályáját. Ezt a vezetést, és az ezzel együtt mûködõ oldalirányú megtámasztást ennél a csatlakozási módnál a födémhez erõsített felületkezelt U vagy L acélszelvényekkel kell megoldani. Részletesen lásd az Alkalmazástechnika - Csomópontok címû dokumentumban 5. Részletrajz. 7

8 Nyílások kialakítása Nyílások kialakítása A nyílásokat a fal építésével egyidejüleg a nyílásköz kihagyásával, vagy utólagos kifûrészeléssel lehet kialakítani. A kész gipszfalat vésni tilos! Nyílások áthidalása 1,05 m-es nyílásfesztávig az áthidalás a gipszlapokból megoldható. Az áthidalást a nyílás feletti lapsor folyamatos átvezetésével, kötésben kell végezni úgy, hogy a nyílás fölötti két lap kétoldalon felfektetve és a nyílás fölött körülbelül középen összeragasztva mintegy átboltozódjon az ajtó fölött. A nyílás fölötti elsõ vízszintes hézagba ezen fesztávig korrózióálló sliccelt acélszalag, ún. Hiltiszalagot kell beépíteni, min cm-es felfekvéssel. Dermesztett gipszbeton áthidalók Hosszúság (mm) Vastagság (mm) Minimális felfekvés oldalanként (mm) / / ,05 m-es nyílásfesztáv fölött elõregyártott dermesztett gipszbeton áthidalót kell beépíteni, a nyílás két oldalán megfelelõ méretû és teljes felületén gipszhabarcs ágyazású felfekvésekkel kialakítva. Figyelem! A friss, vagy már megkötött, de nedvességet felvett gipsz tartalmazhat korróziót elõsegítõ oldott anyagokat, ezért a válaszfallal érintkezõ, vagy gipszfalba beépített acéllemezek korrózió elleni védelmet igényelnek! (galvanizált acél, tüzihorgany vagy zománc, festék- vagy mûanyagbevonatok, stb.) Amennyiben az ajtónyílások feletti rész (szemöldök) jelentõsen és/vagy tartósan meggyengítésre kerülnek, akkor a 105 cm-nél kisebb ajtónyílások esetében is be kell építeni a dermesztett gipszbeton áthidalót (pl.: Split klíma; nagyobb elektromos dobozok, biztosíték aljzat, stb.)

9 Nyílászárók beépítése Nyílászárók beépítése: A gipszfalba kerülõ ajtótokok beépíthetõk a falépítéssel egyidõben vagy szerelhetõk utólag Falazással egyidõben beépíthetõ tokok: - Acél lemeztokok - Hagyományosfa hevedertokok Utólag szerelt ajtótokok: - Acéltokok, kihajtható rögzítõfülekkel - Acéltokok hegesztett acéltüskékkel - Állítható fa vagy MDF tokok (Folding-tokok) PU-habos rögzítéssel Falazással egyidõben beépített tokok esetében fontos, hogy a beépítés alatt a tok függõleges irányban és a falsíkban stabil kitámasztást kapjon. A tokszárak között legalább két helyen (függõlegesen max. 70 cm-es távolságban elhelyezve) távtartást kell biztosítani, a küszöbnél elhelyezett távtartót nem számolva bele. A tokba befaragott gipszlap és tok közötti hézagot a falazáshoz használt gipszhabarccsal teljesen ki kell önteni. A tokokat oldalszáranként 3-3 db felületkezelt bekötõ kapoccsal (acél lemeztokoknál) vagy korrózióálló Hilti-szalaggal (hagyományos fa hevedertoknál) kell a falsorok közé befalazni, úgy hogy azokat a függõleges tokszárhoz és a vízszintes fugába elhelyezve az alatta lévõ gipszlaphoz rögzítjük. Ezután falazhatjuk rá a következõ sort. Az utólag szerelt ajtótokok lehetnek vaktokos vagy vaktok nélküliek; fa, felület-kezelt fém vagy mûanyag termékek. A tokszárak rögzítésekor mindig a tokszerkezetet gyártó cég beépítési technológiáját figyelemben tartva kell eljárni. A rögzítés történhet PU-hab kitöltéssel, betonkiöntéssel (pl. bejárati ajtók egyes típusainál) ajtótok rögzítõ dûbelekkel, speciális kialakítású ajtóknál a fém tokszárak rászorításával vagy a tokhoz erõsített acél bekötõkapcsok utólagos befaragásával. Lényeges, hogy amennyiben a tokszár és a gipszfal közötti rést PU-habbal vagy betonnal töltjük ki, akkor a jobb tapadás érdekében a csatlakozó falfelületet kellõsíteni kell. Ez a munkafolyamat történhet: - a felület portalanításával és érdesítésével, - a felület mélyalapozásával A mélyalapozó lehet ugyanaz az anyag, amely a gipszfalak csempeburkolása elõtt is kötelezõen elõírt. Nyílások utólagos kialakítása Az Alba-Orth gipszanyagú válaszfalakban utólagosan is könnyen kialakíthatóak nyílások. A nyílások kivágása elõtt meg kell gyõzõdni arról, hogy elektromos, épületgépészeti vagy más egyéb vezetékek nincsenek az adott falszakaszban. A kialakítandó nyílás kontúrját egyszerûen feljelöljük egyenes vonalzó mellett a falfelülete. A kivágás elõtt fúrógéppel néhány lyukat fúrunk sûrûn egymás mellett a jelõlõvonal mentén, így kialakíthatjuk azt a rést amelyen keresztül a durvafogú fûrészt átvezethetjük a falszerkezeten. Ezután a gipsz válaszfalat egyszerûen átfûrészeljük végig a jelölõvonalunk mentén. Ügyeljünk arra, hogy fûrészeléskor ne vágjunk túl a vágásirányra merõleges kontúrvonalon, mert ott utólagosn hajszálrepedések jelenhetnek meg. A nyílás 105 cm szélességig mindenféle áthidaló szerkezet nélkül biztonságosan kialakítható. 105 cm felett áthidalás beépítése szükséges. Erre a célre ajánljuk az általunk gyártott "dermesztett gipszbeton" áthidalót, melyet különbözõ méretekben gyártunk 3,00 m-es hosszig. Ennél hosszabb, egyedi áthidalót is elkészítünk külön kérésre. Az áthidalókat minden esetben ragasztó gipszhabarcsba kell fektetni, és min. 10 cm -es felfekvéssel kell elhelyezni. A gipszhabarcs megszilárdulásáig ideiglenes aládúcolást kell alkalmazni. A falazatban boltíves nyílások is kialakíthatóak fûrészeléssel. Kétrétegû falakban 105 cm alatti nyílásoknál is ajánlatos áthidalás beépítése, mert a két gipszfal réteg között hangszigetelõ gyapot ill. légrés található, melyek korrekt elzárására szükség van. Kétrétegû falak nyíláskialakításánál a kialakítandó nyílás oldalsó, függõleges felületein falazási munkára is szükség van, az elõbb említett légrés lezárása miatt. Ezen a helyen a két falrétegre merõlegesen az adott rést kitöltõ falazással kell ellátni, úgy hogy minden második sort a meglévõ falba bekötéssel kell falazni. A gipszfalban esetlegesen utólag elhelyezett, illetve a fallal érintkezõ acélszerelvényeket korróziótól védeni kell, ugyanis a gipsz az acélszerkezettel reakcióba lép. A korrózióvédelem min. rtg. felületfolytonos alapmázolás legyen. Ílyen eset elõfordulhat pl. utólagos nyíláskialakításba beépített fém ajtók esetében, vagy más anyagú ajtótokok rögzítõ acél füleinek elhelyezésekor. A gipsz aluminium és réz szerkezetekre nem veszélyes. 9

10 Utómunkák, felületképzések Utómunkák A gipszlapokból készült fal felülete az illesztési hézagok és az esetleges lapsérülések gipszhabarccsal történõ kitöltése és elsimítása után kb. órával már festhetõ, tapétázható vagy burkolható. Természetesen akkor ha a gipszlapok sem a beépítés elõtt, sem pedig utána nem éri nedvesség. (A habarcs nedvességétõl eltekintve.) Festés vagy tapétázás elõtt a hézagokat a lapok felületével síkba kell csiszolni, a lapok felületére fröccsent gipszhabarcsot és az egyéb szennyezõdéseket el kell távolítani. Csempézés elõtt a hézagból kicsorduló ragasztót csak egyszerûen le kell kaparni. Festés és tapétázás Általános alapelv, hogy a felhasználandó festéknek illetve szívóképességének kialakításán kívûl tapadóhídként is tapétának szigorúan páraáte resztõn ek kell lennie. Az szolgál. Az alapozás történhet mélyalapozó használatával, elõkészületeknél ugyanúgy, mint a munkák kivitelezésénél a vagy a késõbbi fedõréteg hígított anyagából. Az alapozás festé kanyag vagy tapéta gyárt ójának utasításait kell megkezdése elõtt a falat porecsettel gondosan portalanítani figyelembevenni. kell. Az alapozó réteget csak ecsettel szabad felhordani és Felszínminõség: A gipszlapokból épült válaszfalak nem elegendõ egy rétegben. Az alapfestésnek nem szabad igényelnek vakolatot. Felületük sima és szilárd lapfelszínbõl, elkeveredni a késõbb felhordott fedõanyaggal, tehát a további valamint elsimított fugákból és csatlakozásokból áll. A DIN keze lés t csa k kell õké ppe n szá raz és meg szi lár dul t 180/5. és az MSZ 7658-/198-es számú szabványokra alaprétegenlehet elkezdeni. támaszkodva felszínkész -ként jelölik a lapokat. Másodrangú Festés: Alkalmas mindenféle diszperziós vagy oldószeres helyiségekben (pl. garázsok, raktárak válaszfalainál), illetve festék, nem alkalmasak viszont a meszes, szilikát vagy tapéta alán a hézagokat, teljesen árnyéknélküli, festett vízüveget tartalmazó festékek. A felhasználandó festék falfelületnél a teljes felületet glettelni kell. alkalmazhatóságának tekintetében mindig a gyártó utasítását Az alap vizsgálata: A kezelendõ falfelületet a festõ vagy kell követni. A fedõréteget (vagy rétegeket) ecsettel vagy tapétázó munkájának megkezdése elõtt meg kell vizsgálni. Ez hengerrel célszerû felhordani. Fluátozás vagy utánmosás az a felszín megítélésére vonatkozik szemrevételezéssel vagy Alb a-or th gips zlap okb ól kés zül t vál asz fal akon nem egyszerû vizsgálatok segítségével. A fal elõkezelése az ott megengedett. megállapítottminõséghez igazodik. Tapétázás: Az elõzõleg elkészült és megszilárdult alapozásra Alapozás: Tekintettel arra, hogy a lapok felületének és a történik. Az ún. folyékony selejtpapír (vagy makulatúra) kitöltött hézago knak a szívóképessége különbözõ, simítása nem pótolja az alapozást. A tapétázási munkát az mindenfajta felületkezelés elõtt a teljes falfelületet alapozni adott anyagtól és vastagságtól függõ technológiai leírás szerint kell. A jól elkészített alapfestés a fal egyenletes végezzük. Csempeburkolás 10 A fali csempék ún. finom-beágyazásos elhelyezése ma egyre falra fogazott spatulyával kell felhordani. A legfelsõ sor alatt a idõszerûbb a precíz, de mégis gyors építés technológiák ragasztó szétterítését vízszintesen célszerû elhúzni, hogy a között. Ennek eredményeként azoknak a falfelszíneknek, nedvességnek a ragasztórétegbe fölülrõl való bejutását amelyek pótlólagos intézkedések nélkül szinte sima felületet megakadályozzuk. A lapok elhelyezését és a fugázást ezután adnak, szintén rohamosan növekszik a részesedése a a szokásos módon kell elvégezni. beépítettségük arányát tekintve. Az ALBA-ORTH gipszfalak Csempeburkolás fokozottabb vízterhelésnek kitett falaknál ugyancsak ehhez a faltípushoz tartozva alkalmasak a (ált. hidrofóbizált gipszalapnál): Hasonlóan történik az elõzõ korszerû ragasztásos eljárással készült hidegburkolatokat pontban leírtaknál, figyelembe véve azt, hogy ezekben a fogadó alapnak. helyiségek egyes helyein (pl. kádak, zuhanytálcák, üzemi mosogatók mellett) kifejezetten nagy vízterhelésekkel is Kisebb vízterhelésnek kitett helyiségekben (lakások konyhái, számolni kell. Ebben az esetben az alapozás és a vizes helyiségei azon a helyeken, ahol csak idõszakosan pl.: cse mpe ragas ztó köz é egy mûa nyagbá zis ú, flex ibi lis tisztításkor éri minimális nedvesség) a fehér színû (normál) védõréteg,kent fóliaszigetelés kerül. gipszlap is a megfelelõ felületkezeléssel alkalmazható. Az A szigetelések vonalába esõ csõáttöréseket, padló-és olyan helyiségekben, ahol fokozottabb nedvesedés vagy víz- falcsatlakozásokat, hajlatokat különbözõ segédanyagokkal gõzt erhe lés várh ató (pl. üzem i konyhák ban, laká sok (tömítõ gallérokkal és szalagokkal) teszik a nedvességzárás fürdõszobáiban, kollégiumi tusolókban, stb.) a zöld színû, szempontjából még biztonságosabbá. Ez a szigetelõréteg a hidrofóbizált gipszlap használata javasolt. A hidegburkolat technológiában elõírt száradás után (általában 4 óra) elhelyezése és rétegrendje is ettõl függ tehát, vagyis az alap közvetlenül burkolható, így nincs szükség a költséges és minõségétõl (normál vagy hidrofób lap) és a beépítés helyétõl. helyfoglaló szigetelést védõ falra. A burkolás szintén finombeágyazással készül mûanyag- tökéletesítésû, hidraulikusan Alapozás: Csempeburkolat alatt a falazáskor kicsorduló keményített ragasztóval és vízzáró fugázással. A mûanyag habarcsot tilos elsimítani, csak le kell kaparni a felületrõl. Az szigetelõf ólia egyszerû festõsze rszámokk al felhordható alap különbözõ szívóképességének és pótlólagos felszín (ecsettel vagyfestõhengerrel). megszilárdításhoz a falfelületet minden esetben tehát normál, A gyártók rendszerint komplett üzemi víz elleni szigetelési hidrofóbizált és akusztikus gipszfalaknál egyaránt mélyala- rendszert kínálnak az alapozástól a fugázásig bezáróan, ezért pozni kell. az esetleges összeférhetetlenség miatt ajánlott egy Csempeburkolás idõszakosan jelentkezõ, kisebb vízterhe- termékcsaládot használni a különbözõ munkafolyamatokhoz. lésnek kitett gipszfalaknál (ált. normál gipszalapnál): A A felhasználandó anyagot és a kivitelezési technológiát mindig kellõképpen lealapozott falfelületre finombeágyazásos a gyártók elõírásai szerint válasszunk. módszerrel helyezzük el a csempéket. A ragasztót a válasz-

11 Szerelvényezés, rögzítétechnika Általános irányelvek: Anyagánál fogva a ALBA-ORTH gipszlapokból készült válaszfal jól szerelvényezhetõ, egyszerû fúró, horonymaró vagy vágószerszámokkal illetve gépekkel a tervezett szerelvények, kapcsolók, csövek, kábelek elhelyezéséhez szükséges üregek, és hornyok egyszerûen kialakíthatók. A legfontosabb szabály: a tömör gipszfalakat vésni, és ütvefúrni tilos! Az üregek és hornyok kialakítását úgy kell elvégezni, hogy azok vízszintes távolsága egymástól a falnak akár ugyanazon, akár az ellentétes oldalán az egymáshoz közelebb esõ szélüktõl mérve legalább a fal vastagságával legyen azonos. Ugyanezeket az elhelyezési méreteket kell betartani az ajtónyílásoktól és a falvégektõl mérve is. Az üregek és a hornyok mélységét és szélességét az elhelyezendõ szerelvény méreteihez kell szabni. A hornyok mélységét úgy kell megválasztani, hogy a vezeték elhelyezése után legalább 1 cm vastagságú takaróréteget lehessen felvinni rá. A vízszintes hornyok maximális mélysége nem haladhatja meg a falvastagság felét, vagyis a 4 illetve 5 cm-t.vízszintes, illetve ferdén vezetett hornyok kialakítását lehetõleg kerülni kell. Függõleges irányú hornyok kevésbé befolyásolják a válaszfal stabilitását, ezért a vezetékeket általában függõlegesen haladó hornyokban kell vezetni. Függõlegesen vezetett hornyok mélységére és szélességére nincs korlátozás. Ajtónyílások kialakításánál minden esetben ideiglenes alátámasztás kötelezõ! Lakáselválasztó falak esetében elektromos vezetékek elhelyezése megengedett. Ugyanakkor a két falréteg egymással szemközti szakaszain történõ hornyok kialakítása, kapcsolókat és kötéseket tartalmazó tároló dobozok elhelyezése TILOS. Fontos szabály: minden egyes ház lakáselválsztó falainak és azok gépészeti szerelésének összefüggését a projekt akusztikus tervezõjével egyeztetni kell. Vezetékek beépítése: A vezetékeket a horonyban kizárólag gipsszel villanyszerelõ vagy stuckgipsszel lehet rögzíteni, és a hornyokat ALBA-ORTH gipszekkel kell lezárni. E célból a hézagot elõször egy durvább szemcseméretû gipszhabarccsal (Pl. ORTH Ansetz, ORTH Goldring, ORTH Rotring, stb.) kell kitölteni, majd a felületét glettfinomságú gipszes anyaggal (pl. a falak ragasztásához használt ORTH falazógipsszel) kell simára húzni. A felületet száradás után, a gletteléshez hasonlóan csiszolni kell. A 8-as és a 10-es ALBA-ORTH tömör gipszfalak az ÉMI-ben vizsgált és tanúsított Építõipari Mûszaki Engedélyezési dokumentációk szerint a T1-es, fokozottan terhelhetõ válaszfal szerkezetek közé sorolhatók. Ez a válaszfalak teljesítményjellemzõire vonatkozó MSZ /1-85 sz. szabvány szerint azt jelenti, hogy a falazat 1 m-jének terhelhetõsége 700 N (70 kg). A falakra kerülõ bútorok, szerelvények terheinek konkrét rögzítõelemekre vonatkoztatott megoszlását az adott dûbeltípus leírásai szerint kell megtervezni, fokozottan ügyelve az elõírt furatmélységek, átmérõk és furatok egymástól és a falszélektõl való elhelyezkedésére. A rögzítõelemek egymástól, illetve a falszélektõl mért minimális távolsága a falvastagsággal legyen azonos,(min.8 vagy 10 cm) úgy, hogy a mennyezettõl, ajtónyílás szélétõl vagy faláttörésektõl mérve is legyen betartva. Ettõl egyedül az ajtótokok bütüre merõleges rögzítéséhez szükséges speciális esetben lehet eltérni. 11

12 Rögzítõelemek tömör gipszlap válaszfalakban Fischer-dübel S Gyárói Szükséges fúró- Gyártói ajánlott típusjelölés lyukmélység (mm) max. terhelés (kn) Fischer-dübel S8 55 0,1 S ,4 S ,8 S ,50 Fischer befecskendezõ horony Fém kipp-dübel KM 10,00 FIM ,0 FIM ,50 FIM 1 90,50 TOX combidübel TOX rögzítési csoport Gyárói Szükséges fúró- Gyártói ajánlott típusjelölés lyukmélység (mm) max. terhelés (kn) TOX-dübel 4AS 8/ ,0 4AS 10/ , 0 4AS 1/ ,60 TRI 8/ ,0 TRI 10/ , 0 TRI 1/ ,60 COMBI 10/ ,30 COMBI 10/ , 0 COMBI 1/ , 6 COMBI 14/ ,50 TFS 1/ ,60 TOX nehéztehereresztékcsapóék TOX D -rögzítési csoport süllyesztett fejû Csavarral + tartólemezzel,00 TOX eresztékcsapóék O 10 1,30 UPAT U, Ultradübel Gyárói Szükséges fúró- Gyártói ajánlott típusjelölés lyukmélység (mm) max. terhelés (kn) UPAT-dübel U ,0 U ,35 U1 75 0,50 U ,75 U ,95 1 UPAT TURBO könnyûszerkezethorony TURBO K , 0 K ,50 M ,65 M ,70

13 Rögzítõelemek tömör gipszlap válaszfalakban Gyárói Szükséges fúró- Gyártói ajánlott típusjelölés lyukmélység (mm) max. terhelés (kn) HILTI-dübel HUD ,15 HUD ,30 HUD , 0 HUD ,55 HILTI univerzális dübel HUD HGN ,15 HGN ,30 HGN ,65 HGN ,75 HILTI pórusbetondübel HGN HGS M ,55 HGS M ,85 HGS M , 0 Gyárói Szükséges fúró- Gyártói ajánlott típusjelölés lyukmélység (mm) max. terhelés (kn) MEA MEISINGER-dübel F ,0 F , 0 F ,55 HILTI pórusbetondübel HGS MEA- gázbetondübel GB GB , 5 GB ,60 13

14 Szerelvényezés, rögzítéstechnika Mosdókagyló rögzítés TOX rögzítési csoporttal Terhelhetõség Az ALBA-ORTH gipszlapokból épített falak tömör, masszív szerkezetek, terhelhetõségük azonos a hagyományos vakolt tégla válaszfalakéval, így az ott szokványos mûanyag vagy fém dûbeleket jól tartják, a lakásokban elõforduló berendezések, mosdók, konyhaszekrények, polcok, stb. kiválóan elhelyezhetõk rá. A rögzítõ elemek egymástól, illetve a falszélektõl mért minimális távolsága a falvastagsággal legyen azonos, (min. 8 cm) úgy, hogy a mennyezettõl, ajtónyílás szélétõl vagy faláttörésektõl mérve is ez a szabály legyen betartva. Ettõl egyedül az ajtótokok bütüre merõleges rögzítéséhez szükséges speciális esetben lehet eltérni. ORTH gipszválaszfal ³ 80 mm Csempe/vmilyen ragasztó Vmilyen tartós fúgázó Mosdókagyló rögzítés Fischer befecskendezõ horonnyal Figyelem! A megfelelõ rögzítési mód kiválasztásakor mindig a rögzítõelem (dûbel) gyártójának elõírásait kell követni! Az ALBA-ORTH gipszlapokbólépült válaszfalak egyaránt alkalmasak könnyû és nehéz konzolterhek hordására (DIN szerint). A 8 és 10 cm vastag ALBA- ORTH tömör gipszfalak ÉMI-ben vizsgált és tanúsított Építõipari Mûszaki Engedélyezési dokumentációk szerint a T1-es, fokozottan terhelhetõ válaszfal szerkezetek közé sorolhatók. Ez a válaszfalak teljesítményjellemzõirevonatkozó MSZ /1-85 sz. szabvány szerint azt jelenti, hogy a falazat 1 m -jének terhelhetõsége normál falmagasság(4 m) alatt 700N (70kg) értéknél is nagyobb. A -3 kg-nál nem nehezebb tárgyak (pl. kisebb polcok, falióra, képek stb) egyszerûen szegezéssel rögzíthetõek. A válaszfalakra kerülõ bútorokat, berendezéseket tömegük és a falsíktól mért kilógásuk szerint három csoportba sorolhatjuk: könnyû terhek, könnyû konzolterhek és nehéz konzolterhek. Könnyû, -3 kg-nál nem nehezebb tárgyak (pl.: kisebb polc, kép, falióra, stb.) egyszerûen szegezéssel rögzíthetõk. Fontos, hogy csak korrrózióálló, pl. horganyzottszeg használható. ORTH gipszválaszfal ³ 80 mm Csempe/vmilyen ragasztó Vmilyen tartós fúgázó Könnyû konzolterhek (pl. kisebb könyvespolc vagy faliszekrény) 04, kn/m-ig, max. 0.3 m-es erõkarral mindkét különbözõ vastagságú falon a gyártók által ajánlott szokványos feszítõ vagy csavarcsappal (ékkel) rögzíthetõk. Feszítõ mûanyag faliék használata esetén a falba fúrt furat átmérõje legyen azonos a választott faliék átmérõjével. Esetenként fa faliék is használható, amelyet a számára kialakított mélyedésben ragasztógipszhabarccsal kell rögzíteni. Nehéz konzolterhek 04, -1,0 kn/m-ig, amelyeknek függõlegeshatásvonala (erõkarja) max. 0.5 m-re távolodhat el a falfelszíntõl (pl. függõszekrények vagy mosdók), minden további utasítás nélkül rögzíthetõk a gipszlapokból épített falakon, amennyiben a falmagasság nem lépi túl a DIN 4103 / rész 1.táblázata szerint megengedett falmagasság /3át. Ez, pl.: lakásoknál nehéz konzolterhek rögzítése esetében,8 cm-es falvastagságnál 3.0 m-es, 10 cm-es falvastagságnál, pe-dig 4.66 m-es maximális falmagasságot jelent. A falakra kerülõ bútorok, szerelvények terheinek konkrét rögzítõ elemeinek kiválasztását az adott dûbeltípus leírásai szerint kell megtervezni, fokozottan figyelve az elõírt furatmélységre, átmérõkre és furatok egymástól és a falszélektõl való elhelyezkedésére. Kifejezetten nagy terheknél (pl.: elektromos vízmelegítõknél) csak az ún. átmenõ furatos rögzítésmódot lehet alkalmazni, természetesen csak a megfelelõ méretezés mellett. Ezen kategóriába illeszthetõ terheknél a beépíthetõséget már az épület tervezési fázisában ellenõrízni és tervezni kell, és ha szükséges az elhelyezni kívánt berendezés fogadószerkezetét teherhordó fõfalra kell áthelyezni. 14 Különleges terhelésnél (pl. konzolos WC-nél) egy olyan, a kétrétegû gipszfal közé beépített tartóállványra ültetjük a szerelvényt, amely acél tartólábain vagy szerelvény alá betonozott padkán keresztül a terhet közvetlenül a padlóra viszi át. Figyelem! Amegfelelõ rögzítési mód kiválasztásakor mindig a rögzítõelem (dübel) gyártójának elõírásait kell követni!

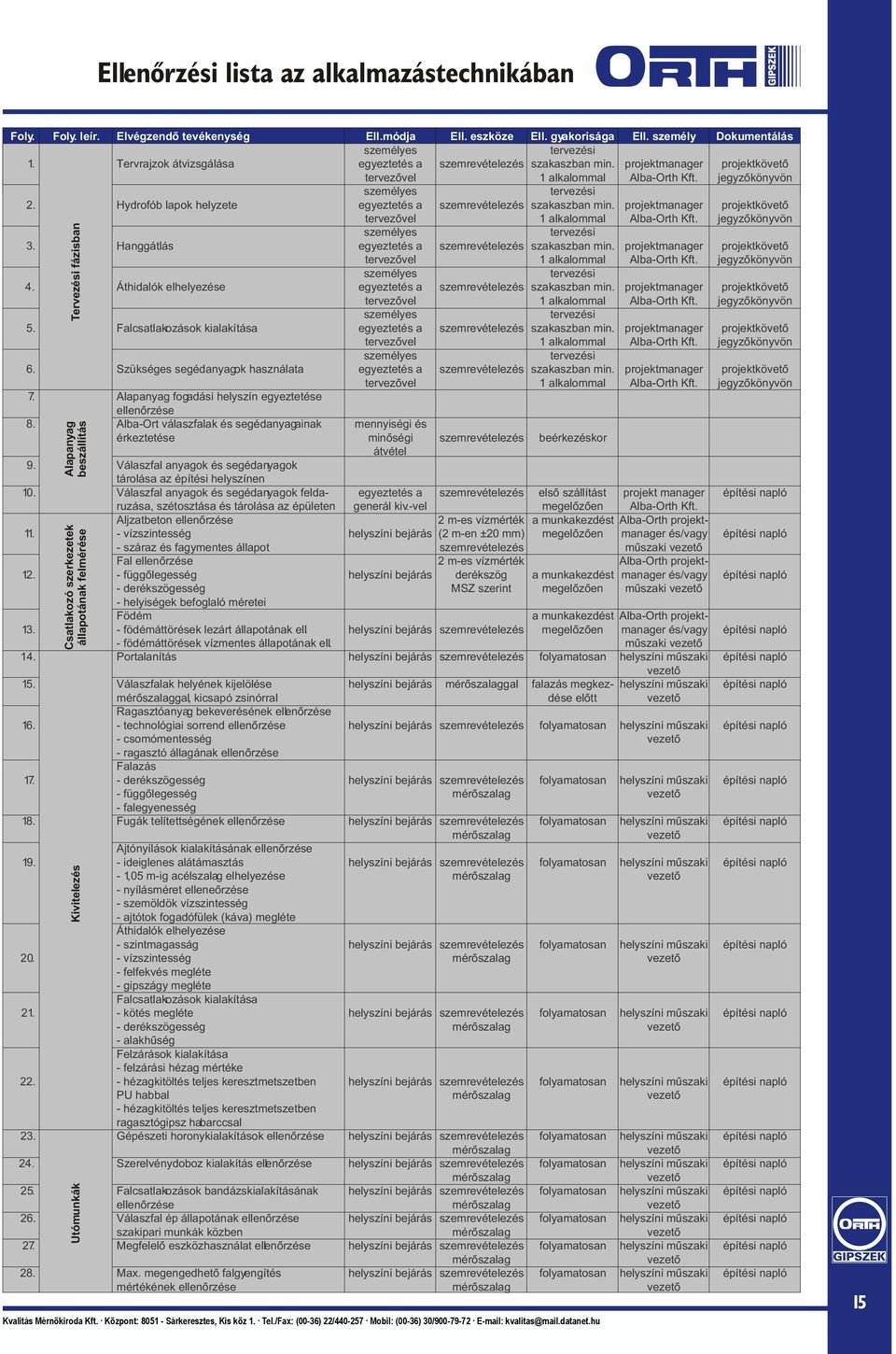

15 Ellenõrzési lista az alkalmazástechnikában Foly. Foly. leír. Elvégzendõ tevékenység Ell.módja Ell. eszköze Ell. gyakorisága Ell. személy Dokumentálás személyes tervezési 1. Tervrajzok átvizsgálása egyeztetés a szemrevételezés szakaszban min. projektmanager projektkövetõ tervezõvel 1 alkalommal Alba-Orth Kft. jegyzõkönyvön személyes tervezési. Hydrofób lapok helyzete egyeztetés a szemrevételezés szakaszban min. projektmanager projektkövetõ tervezõvel 1 alkalommal Alba-Orth Kft. jegyzõkönyvön személyes tervezési 3. Hanggátlás egyeztetés a szemrevételezés szakaszban min. projektmanager projektkövetõ tervezõvel 1 alkalommal Alba-Orth Kft. jegyzõkönyvön személyes tervezési 4. Áthidalók elhelyezése egyeztetés a szemrevételezés szakaszban min. projektmanager projektkövetõ tervezõvel 1 alkalommal Alba-Orth Kft. jegyzõkönyvön személyes tervezési 5. Falcsatlakozások kialakítása egyeztetés a szemrevételezés szakaszban min. projektmanager projektkövetõ tervezõvel 1 alkalommal Alba-Orth Kft. jegyzõkönyvön személyes tervezési 6. Szükséges segédanyagok használata egyeztetés a szemrevételezés szakaszban min. projektmanager projektkövetõ tervezõvel 1 alkalommal Alba-Orth Kft. jegyzõkönyvön 7. Alapanyag fogadási helyszín egyeztetése ellenõrzése 8. Alba-Ort válaszfalak és segédanyagainak mennyiségi és érkeztetése minõségi szemrevételezés beérkezéskor átvétel 9. Válaszfal anyagok és segédanyagok Tervezési fázisban Alapanyag beszállítás tárolása az építési helyszínen 10. Válaszfal anyagok és segédanyagok felda- egyeztetés a szemrevételezés elsõ szállítást projekt manager építési napló ruzása, szétosztása és tárolása az épületen generál kiv.-vel megelõzõen Alba-Orth Kft. Aljzatbeton ellenõrzése m-es vízmérték a munkakezdést Alba-Orth projekt vízszintesség helyszíni bejárás ( m-en ±0 mm) megelõzõen manager és/vagy építési napló - száraz és fagymentes állapot szemrevételezés mûszaki vezetõ Fal ellenõrzése m-es vízmérték Alba-Orth projekt függõlegesség helyszíni bejárás derékszög a munkakezdést manager és/vagy építési napló - derékszögesség MSZ szerint megelõzõen mûszaki vezetõ - helyiségek befoglaló méretei Csatlakozó szerkezetek állapotának felmérése Födém a munkakezdést Alba-Orth projekt födémáttörések lezárt állapotának ell. helyszíni bejárás szemrevételezés megelõzõen manager és/vagy építési napló - födémáttörések vízmentes állapotának ell. mûszaki vezetõ 14. Portalanítás helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló vezetõ 15. Válaszfalak helyének kijelölése helyszíni bejárás mérõszalaggal falazás megkez- helyszíni mûszaki építési napló mérõszalaggal, kicsapó zsinórral dése elõtt vezetõ Ragasztóanyag bekeverésének ellenõrzése technológiai sorrend ellenõrzése helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló - csomómentesség vezetõ - ragasztó állagának ellenõrzése Falazás derékszögesség helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló - függõlegesség mérõszalag vezetõ - falegyenesség 18. Fugák telítettségének ellenõrzése helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló mérõszalag vezetõ Ajtónyílások kialakításának ellenõrzése ideiglenes alátámasztás helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló - 1,05 m-ig acélszalag elhelyezése mérõszalag vezetõ - nyílásméret elleneõrzése - szemöldök vízszintesség - ajtótok fogadófülek (káva) megléte Áthidalók elhelyezése - szintmagasság helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló 0. - vízszintesség mérõszalag vezetõ - felfekvés megléte - gipszágy megléte Falcsatlakozások kialakítása 1. - kötés megléte helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló - derékszögesség mérõszalag vezetõ - alakhûség Felzárások kialakítása - felzárási hézag mértéke. - hézagkitöltés teljes keresztmetszetben helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló PU habbal mérõszalag vezetõ - hézagkitöltés teljes keresztmetszetben ragasztógipsz habarccsal 3. Gépészeti horonykialakítások ellenõrzése helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló mérõszalag vezetõ 4. Szerelvénydoboz kialakítás ellenõrzése helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló mérõszalag vezetõ 5. Falcsatlakozások bandázskialakításának helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló ellenõrzése mérõszalag vezetõ 6. Válaszfal ép állapotának ellenõrzése helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló szakipari munkák közben mérõszalag vezetõ 7. Megfelelõ eszközhasználat ellenõrzése helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló mérõszalag vezetõ 8. Max. megengedhetõ falgyengítés helyszíni bejárás szemrevételezés folyamatosan helyszíni mûszaki építési napló mértékének ellenõrzése mérõszalag vezetõ Kivitelezés Utómunkák 15

16 Kuruc sarok - Székesfehérvár Beszédes MAGHÁZ - J. Budapest u. - Siófok ALBA ORTH telephely Marina part - Siófok Beszédes J. sétány - Siófok Elérhetõségek Kvalitás Mérnökiroda Kft. ALBA-ORTH Központ: 8051 Építõanyaggyártó - Sárkeresztes, Kis köz és 1. Kereskedelmi Kft. Központ: Tel./Fax: 8000 (00-36) - Székesfehérvár, / Seregélyesi út 94. Levélcím: Székesfehérvár, Millenniumiu. 13. Mobil: (00-36) 30/ Tel.: (00-36) / Fax: (00-36) / kvalitas@mail.datanet.hu Internet: info@albaorth.hu A kiadványban foglaltak a nyomdába küldés idõpontjában fennálló információkon alapulnak. Az esetlegesen elõforduló nyomdai hibákért semminemû felelõsséget nem vállalunk. Designed by Pannon Cadence (00-36) /385-36
