1 TECNOBOARD Alkalmazástechnika az ökotudatos építésért

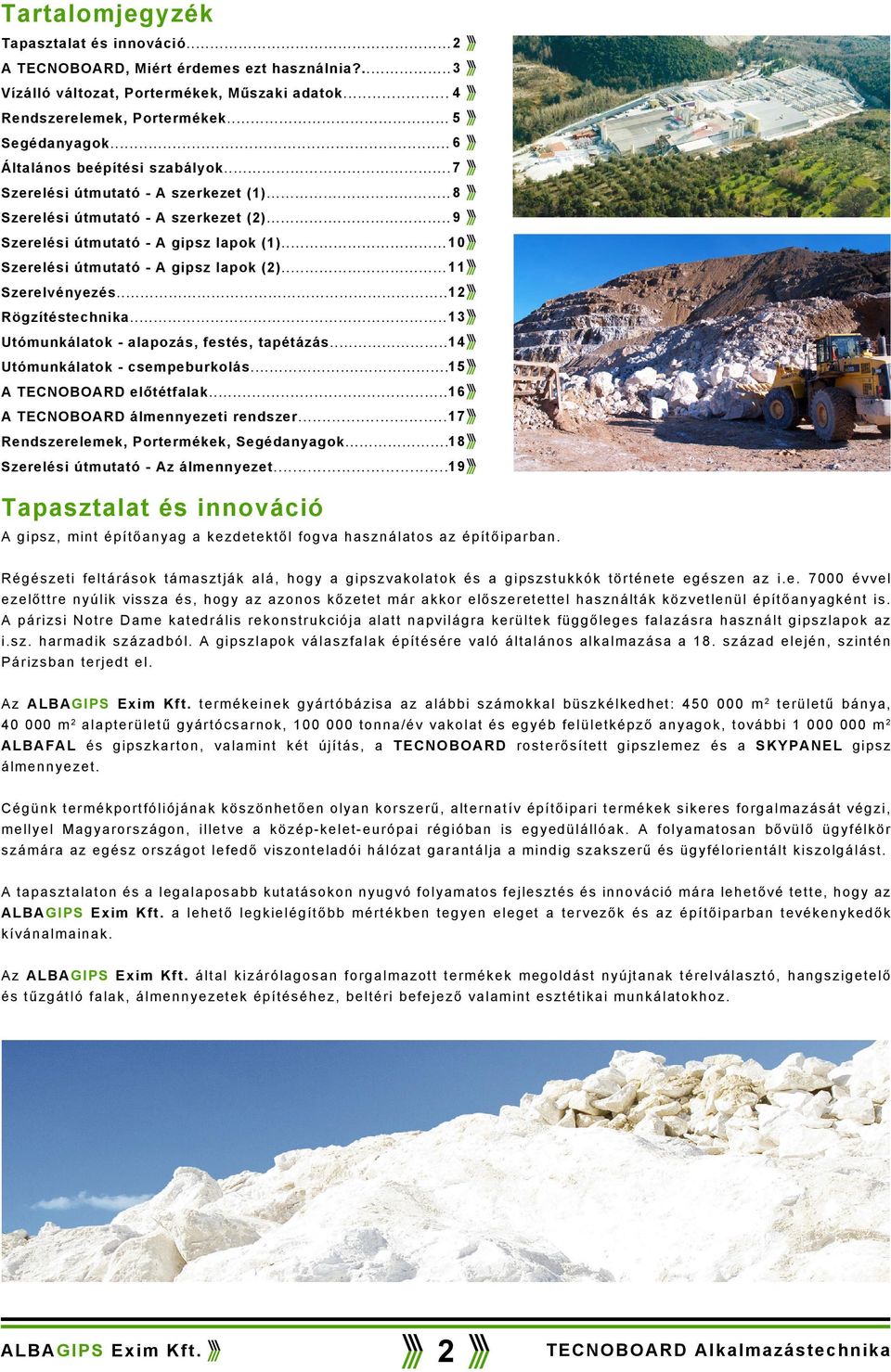

2 Tartalomjegyzék Tapasztalat és innováció... 2 A TECNOBOARD, Miért érdemes ezt használnia?... 3 Vízálló változat, Portermékek, Műszaki adatok... 4 Rendszerelemek, Portermékek... 5 Segédanyagok... 6 Általános beépítési szabályok... 7 Szerelési útmutató - A szerkezet (1)... 8 Szerelési útmutató - A szerkezet (2)... 9 Szerelési útmutató - A gipsz lapok (1)...10 Szerelési útmutató - A gipsz lapok (2)...11 Szerelvényezés...12 Rögzítéstechnika...13 Utómunkálatok - alapozás, festés, tapétázás...14 Utómunkálatok - csempeburkolás...15 A TECNOBOARD előtétfalak...16 A TECNOBOARD álmennyezeti rendszer...17 Rendszerelemek, Portermékek, Segédanyagok...18 Szerelési útmutató - Az álmennyezet...19 Tapasztalat és innováció A gipsz, mint építőanyag a kezdetektől fogva használatos az építőiparban. Régészeti feltárások támasztják alá, hogy a gipszvakolatok és a gipszstukkók története egészen az i.e évvel ezelőttre nyúlik vissza és, hogy az azonos kőzetet már akkor előszeretettel használták közvetlenül építőanyagként is. A párizsi Notre Dame katedrális rekonstrukciója alatt napvilágra kerültek függőleges falazásra használt gipszlapok az i.sz. harmadik századból. A gipszlapok válaszfalak építésére való általános alkalmazása a 18. század elején, szintén Párizsban terjedt el. Az ALBAGIPS Exim Kft. termékeinek gyártóbázisa az alábbi számokkal büszkélkedhet: m 2 területű bánya, m 2 alapterületű gyártócsarnok, tonna/év vakolat és egyéb felületképző anyagok, további m 2 ALBAFAL és gipszkarton, valamint két újítás, a TECNOBOARD rosterősített gipszlemez és a SKYPANEL gipsz álmennyezet. Cégünk termékportfóliójának köszönhetően olyan korszerű, alternatív építőipari termékek sikeres forgalmazását végzi, mellyel Magyarországon, illetve a közép-kelet-európai régióban is egyedülállóak. A folyamatosan bővülő ügyfélkör számára az egész országot lefedő viszonteladói hálózat garantálja a mindig szakszerű és ügyfélorientált kiszolgálást. A tapasztalaton és a legalaposabb kutatásokon nyugvó folyamatos fejlesztés és innováció mára lehetővé tette, hogy az ALBAGIPS Exim Kft. a lehető legkielégítőbb mértékben tegyen eleget a tervezők és az építőiparban tevékenykedők kívánalmainak. Az ALBAGIPS Exim Kft. által kizárólagosan forgalmazott termékek megoldást nyújtanak térelválasztó, hangszigetelő és tűzgátló falak, álmennyezetek építéséhez, beltéri befejező valamint esztétikai munkálatokhoz. ALBAGIPS Exim Kft. 2

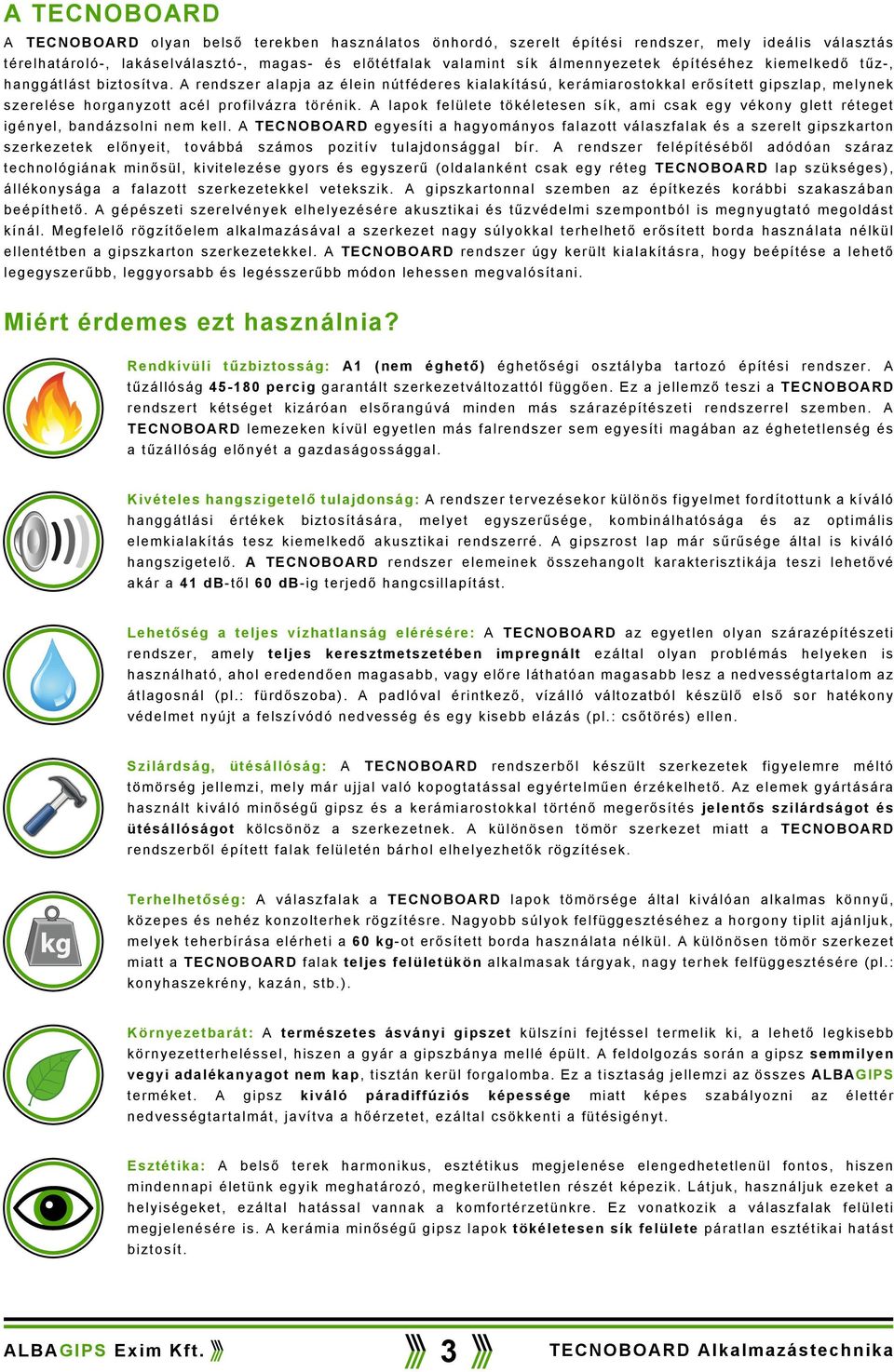

3 A TECNOBOARD A TECNOBOARD olyan belső terekben használatos önhordó, szerelt építési rendszer, mely ideális választás térelhatároló-, lakáselválasztó-, magas- és előtétfalak valamint sík álmennyezetek építéséhez kiemelkedő tűz-, hanggátlást biztosítva. A rendszer alapja az élein nútféderes kialakítású, kerámiarostokkal erősített gipszlap, melynek szerelése horganyzott acél profilvázra törénik. A lapok felülete tökéletesen sík, ami csak egy vékony glett réteget igényel, bandázsolni nem kell. A TECNOBOARD egyesíti a hagyományos falazott válaszfalak és a szerelt gipszkarton szerkezetek előnyeit, továbbá számos pozitív tulajdonsággal bír. A rendszer felépítéséből adódóan száraz technológiának minősül, kivitelezése gyors és egyszerű (oldalanként csak egy réteg TECNOBOARD lap szükséges), állékonysága a falazott szerkezetekkel vetekszik. A gipszkartonnal szemben az építkezés korábbi szakaszában beépíthető. A gépészeti szerelvények elhelyezésére akusztikai és tűzvédelmi szempontból is megnyugtató megoldást kínál. Megfelelő rögzítőelem alkalmazásával a szerkezet nagy súlyokkal terhelhető erősített borda használata nélkül ellentétben a gipszkarton szerkezetekkel. A TECNOBOARD rendszer úgy került kialakításra, hogy beépítése a lehető legegyszerűbb, leggyorsabb és legésszerűbb módon lehessen megvalósítani. Miért érdemes ezt használnia? Rendkívüli tűzbiztosság: A1 (nem éghető) éghetőségi osztályba tartozó építési rendszer. A tűzállóság percig garantált szerkezetváltozattól függően. Ez a jellemző teszi a TECNOBOARD rendszert kétséget kizáróan elsőrangúvá minden más szárazépítészeti rendszerrel szemben. A TECNOBOARD lemezeken kívül egyetlen más falrendszer sem egyesíti magában az éghetetlenség és a tűzállóság előnyét a gazdaságossággal. Kivételes hangszigetelő tulajdonság: A rendszer tervezésekor különös figyelmet fordítottunk a kíváló hanggátlási értékek biztosítására, melyet egyszerűsége, kombinálhatósága és az optimális elemkialakítás tesz kiemelkedő akusztikai rendszerré. A gipszrost lap már sűrűsége által is kiváló hangszigetelő. A TECNOBOARD rendszer elemeinek összehangolt karakterisztikája teszi lehetővé akár a 41 db-től 60 db-ig terjedő hangcsillapítást. Lehetőség a teljes vízhatlanság elérésére: A TECNOBOARD az egyetlen olyan szárazépítészeti rendszer, amely teljes keresztmetszetében impregnált ezáltal olyan problémás helyeken is használható, ahol eredendően magasabb, vagy előre láthatóan magasabb lesz a nedvességtartalom az átlagosnál (pl.: fürdőszoba). A padlóval érintkező, vízálló változatból készülő első sor hatékony védelmet nyújt a felszívódó nedvesség és egy kisebb elázás (pl.: csőtörés) ellen. Szilárdság, ütésállóság: A TECNOBOARD rendszerből készült szerkezetek figyelemre méltó tömörség jellemzi, mely már ujjal való kopogtatással egyértelműen érzékelhető. Az elemek gyártására használt kiváló minőségű gipsz és a kerámiarostokkal történő megerősítés jelentős szilárdságot és ütésállóságot kölcsönöz a szerkezetnek. A különösen tömör szerkezet miatt a TECNOBOARD rendszerből épített falak felületén bárhol elhelyezhetők rögzítések. kg Terhelhetőség: A válaszfalak a TECNOBOARD lapok tömörsége által kiválóan alkalmas könnyű, közepes és nehéz konzolterhek rögzítésre. Nagyobb súlyok felfüggesztéséhez a horgony tiplit ajánljuk, melyek teherbírása elérheti a 60 kg-ot erősített borda használata nélkül. A különösen tömör szerkezet miatt a TECNOBOARD falak teljes felületükön alkalmasak tárgyak, nagy terhek felfüggesztésére (pl.: konyhaszekrény, kazán, stb.). Környezetbarát: A természetes ásványi gipszet külszíni fejtéssel termelik ki, a lehető legkisebb környezetterheléssel, hiszen a gyár a gipszbánya mellé épült. A feldolgozás során a gipsz semmilyen vegyi adalékanyagot nem kap, tisztán kerül forgalomba. Ez a tisztaság jellemzi az összes ALBAGIPS terméket. A gipsz kiváló páradiffúziós képessége miatt képes szabályozni az élettér nedvességtartalmát, javítva a hőérzetet, ezáltal csökkenti a fütésigényt. Esztétika: A belső terek harmonikus, esztétikus megjelenése elengedhetetlenül fontos, hiszen mindennapi életünk egyik meghatározó, megkerülhetetlen részét képezik. Látjuk, használjuk ezeket a helyiségeket, ezáltal hatással vannak a komfortérzetünkre. Ez vonatkozik a válaszfalak felületi megjelenésére is. A kerámia minőségű gipsz lapok tökéletesen sík felülete páratlan esztétikai hatást biztosít. ALBAGIPS Exim Kft. 3

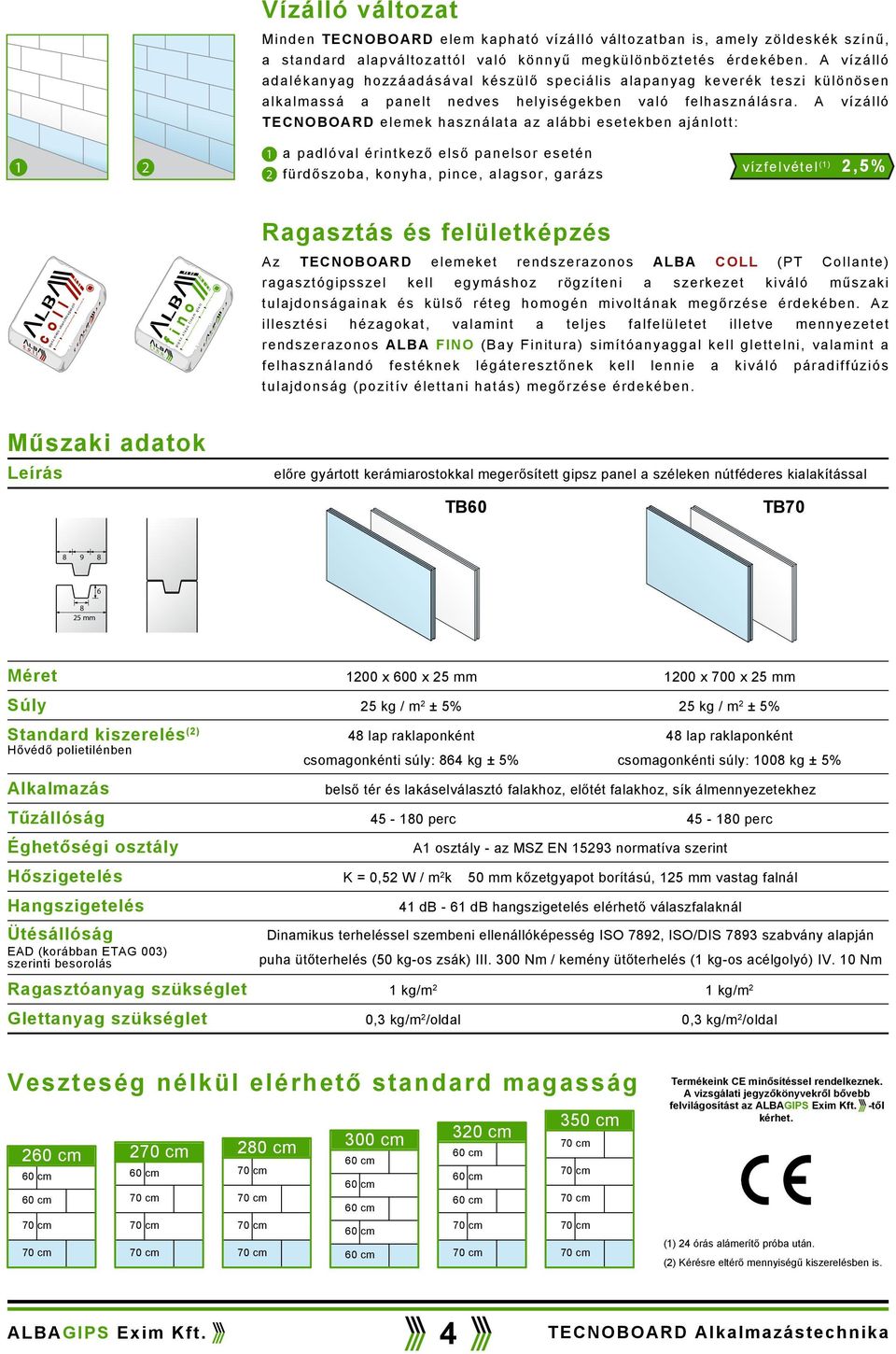

4 l 1 0 0% á s v á n y i g i p s z n a t u r a % % l 1 0 0% á s v á n y i g i p s z n a t u r a Vízálló változat Minden TECNOBOARD elem kapható vízálló változatban is, amely zöldeskék színű, a standard alapváltozattól való könnyű megkülönböztetés érdekében. A vízálló adalékanyag hozzáadásával készülő speciális alapanyag keverék teszi különösen alkalmassá a panelt nedves helyiségekben való felhasználásra. A vízálló TECNOBOARD elemek használata az alábbi esetekben ajánlott: a padlóval érintkező első panelsor esetén fürdőszoba, konyha, pince, alagsor, garázs vízfelvétel (1) 2,5% Ragasztás és felületképzés coll gipsz alapú válaszfalragasztó coll gipsz alapú válaszfalragasztó 2 5 k g coll extra fehér kiváló tapadás bármilyen felületre gipsz alapú válaszfalragasztó fino gipsz alapú finom glett 2 5 k g fino gipsz alapú finom glett 0, 2-3 m m fino gipsz alapú finom glett extra fehér fátyolvékony felület festéshez jó tapadás kiváló takaróképesség Az TECNOBOARD elemeket rendszerazonos ALBA COLL (PT Collante) ragasztógipsszel kell egymáshoz rögzíteni a szerkezet kiváló műszaki tulajdonságainak és külső réteg homogén mivoltának megőrzése érdekében. Az illesztési hézagokat, valamint a teljes falfelületet illetve mennyezetet rendszerazonos ALBA FINO (Bay Finitura) simítóanyaggal kell glettelni, valamint a felhasználandó festéknek légáteresztőnek kell lennie a kiváló páradiffúziós tulajdonság (pozitív élettani hatás) megőrzése érdekében. Műszaki adatok Leírás előre gyártott kerámiarostokkal megerősített gipsz panel a széleken nútféderes kialakítással TB60 TB mm Méret Súly Standard kiszerelés (2) Hővédő polietilénben Alkalmazás Tűzállóság Éghetőségi osztály Hőszigetelés Hangszigetelés Ütésállóság EAD (korábban ETAG 003) szerinti besorolás Ragasztóanyag szükséglet Glettanyag szükséglet 1200 x 600 x 25 mm 1200 x 700 x 25 mm 25 kg / m 2 ± 5% 25 kg / m 2 ± 5% 48 lap raklaponként 48 lap raklaponként csomagonkénti súly: 864 kg ± 5% csomagonkénti súly: 1008 kg ± 5% belső tér és lakáselválasztó falakhoz, előtét falakhoz, sík álmennyezetekhez perc perc A1 osztály - az MSZ EN normatíva szerint K = 0,52 W / m 2 k 50 mm kőzetgyapot borítású, 125 mm vastag falnál 41 db - 61 db hangszigetelés elérhető válaszfalaknál Dinamikus terheléssel szembeni ellenállóképesség ISO 7892, ISO/DIS 7893 szabvány alapján puha ütőterhelés (50 kg-os zsák) III. 300 Nm / kemény ütőterhelés (1 kg-os acélgolyó) IV. 10 Nm 1 kg/m 2 1 kg/m 2 0,3 kg/m 2 /oldal 0,3 kg/m 2 /oldal Veszteség nélkül elérhető standard magasság cm 300 cm 320 cm 350 cm Termékeink CE minősítéssel rendelkeznek. A vizsgálati jegyzőkönyvekről bővebb felvilágosítást az ALBAGIPS Exim Kft. -től kérhet. (1) 24 órás alámerítő próba után. (2) Kérésre eltérő mennyiségű kiszerelésben is. ALBAGIPS Exim Kft. 4

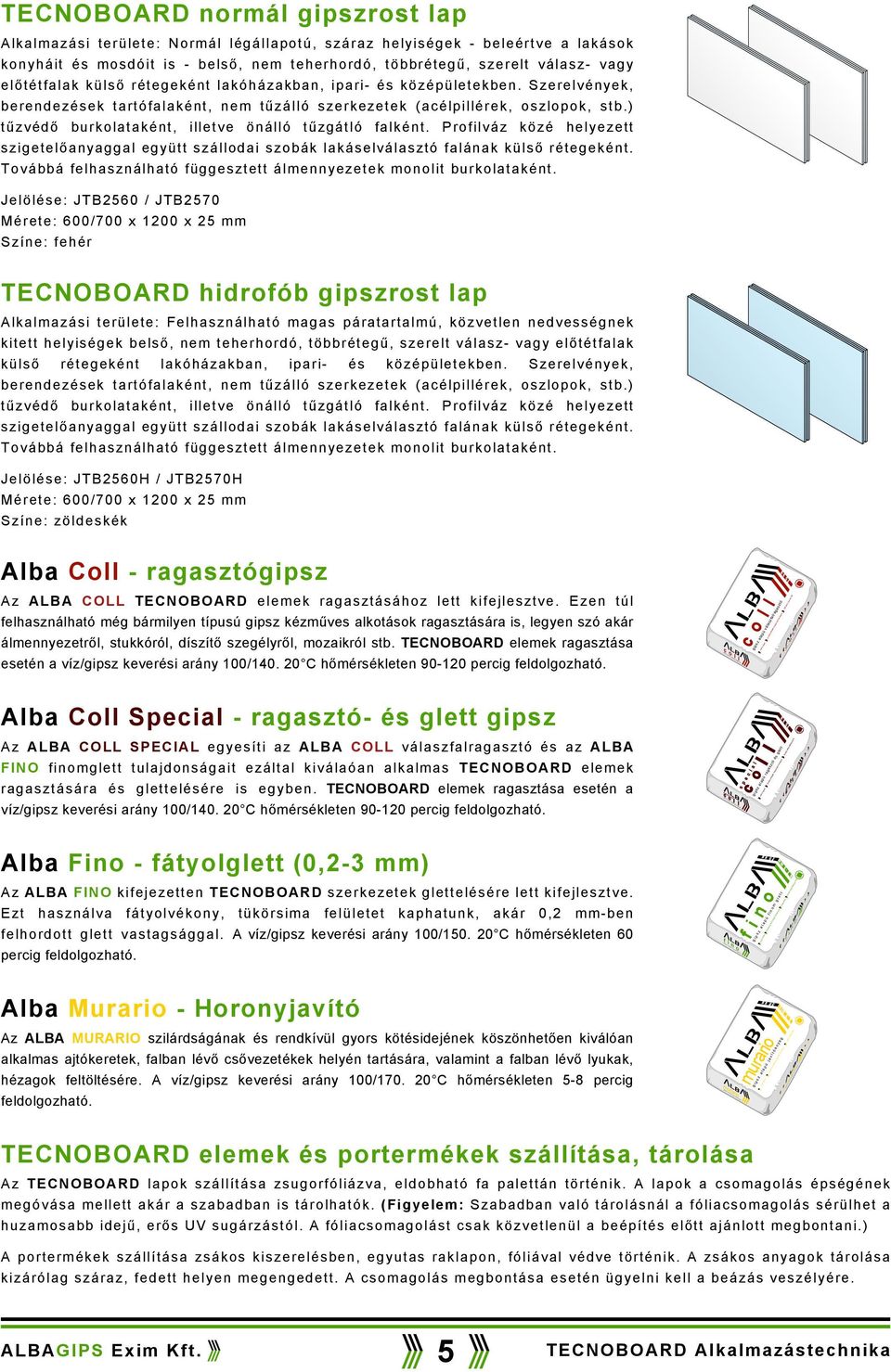

5 l l l l n a t u r a % 1 0 0% á s v á n y i g i p s z 1 0 0% á s v á n y i g i p s z 1 0 0% á s v á n y i g i p s z 1 0 0% á s v á n y i g i p s z n a t u r a n a t u r a n a t u r a % % % TECNOBOARD normál gipszrost lap Alkalmazási területe: Normál légállapotú, száraz helyiségek - beleértve a lakások konyháit és mosdóit is - belső, nem teherhordó, többrétegű, szerelt válasz- vagy előtétfalak külső rétegeként lakóházakban, ipari- és középületekben. Szerelvények, berendezések tartófalaként, nem tűzálló szerkezetek (acélpillérek, oszlopok, stb.) tűzvédő burkolataként, illetve önálló tűzgátló falként. Profilváz közé helyezett szigetelőanyaggal együtt szállodai szobák lakáselválasztó falának külső rétegeként. Továbbá felhasználható függesztett álmennyezetek monolit burkolataként. Jelölése: JTB2560 / JTB2570 Mérete: 600/700 x 1200 x 25 mm Színe: fehér TECNOBOARD hidrofób gipszrost lap Alkalmazási területe: Felhasználható magas páratartalmú, közvetlen nedvességnek kitett helyiségek belső, nem teherhordó, többrétegű, szerelt válasz- vagy előtétfalak külső rétegeként lakóházakban, ipari- és középületekben. Szerelvények, berendezések tartófalaként, nem tűzálló szerkezetek (acélpillérek, oszlopok, stb.) tűzvédő burkolataként, illetve önálló tűzgátló falként. Profilváz közé helyezett szigetelőanyaggal együtt szállodai szobák lakáselválasztó falának külső rétegeként. Továbbá felhasználható függesztett álmennyezetek monolit burkolataként. Jelölése: JTB2560H / JTB2570H Mérete: 600/700 x 1200 x 25 mm Színe: zöldeskék Alba Coll - ragasztógipsz Az ALBA COLL TECNOBOARD elemek ragasztásához lett kifejlesztve. Ezen túl felhasználható még bármilyen típusú gipsz kézműves alkotások ragasztására is, legyen szó akár álmennyezetről, stukkóról, díszítő szegélyről, mozaikról stb. TECNOBOARD elemek ragasztása esetén a víz/gipsz keverési arány 100/ C hőmérsékleten percig feldolgozható. coll gipsz alapú válaszfalragasztó coll gipsz alapú válaszfalragasztó 2 5 k g coll extra fehér kiváló tapadás bármilyen felületre 1 perc nyitott idő gipsz alapú válaszfalragasztó Alba Coll Special - ragasztó- és glett gipsz Az ALBA COLL SPECIAL egyesíti az ALBA COLL válaszfalragasztó és az ALBA FINO finomglett tulajdonságait ezáltal kiválaóan alkalmas TECNOBOARD elemek ragasztására és glettelésére is egyben. TECNOBOARD elemek ragasztása esetén a víz/gipsz keverési arány 100/ C hőmérsékleten percig feldolgozható. c ol l s p e c i a l gipsz alapú ragasztó és glett s p e c i a l c ol l gipsz alapú ragasztó és glett 2 5 k g s p e c i a l c ol l gipsz alapú ragasztó és glett extra fehér kiváló tapadás bármilyen felületre kiváló takaróképesség Alba Fino - fátyolglett (0,2-3 mm) Az ALBA FINO kifejezetten TECNOBOARD szerkezetek glettelésére lett kifejlesztve. Ezt használva fátyolvékony, tükörsima felületet kaphatunk, akár 0,2 mm-ben felhordott glett vastagsággal. A víz/gipsz keverési arány 100/ C hőmérsékleten 60 percig feldolgozható. fino gipsz alapú finom glett 2 5 k g fino gipsz alapú finom glett 0, 2-3 m m fino gipsz alapú finom glett extra fehér fátyolvékony felület festéshez jó tapadás kiváló takaróképesség Alba Murario - Horonyjavító Az ALBA MURARIO szilárdságának és rendkívül gyors kötésidejének köszönhetően kiválóan alkalmas ajtókeretek, falban lévő csővezetékek helyén tartására, valamint a falban lévő lyukak, hézagok feltöltésére. A víz/gipsz keverési arány 100/ C hőmérsékleten 5-8 percig feldolgozható. murario gipsz alapú javítóanyag 3 0 k g murario gipsz alapú javítóanyag 5-8 m i n murario extra fehér kiváló tapadás bármilyen felületre gyors kötésidő gipsz alapú javítóanyag TECNOBOARD elemek és portermékek szállítása, tárolása Az TECNOBOARD lapok szállítása zsugorfóliázva, eldobható fa palettán történik. A lapok a csomagolás épségének megóvása mellett akár a szabadban is tárolhatók. (Figyelem: Szabadban való tárolásnál a fóliacsomagolás sérülhet a huzamosabb idejű, erős UV sugárzástól. A fóliacsomagolást csak közvetlenül a beépítés előtt ajánlott megbontani.) A portermékek szállítása zsákos kiszerelésben, egyutas raklapon, fóliával védve történik. A zsákos anyagok tárolása kizárólag száraz, fedett helyen megengedett. A csomagolás megbontása esetén ügyelni kell a beázás veszélyére. ALBAGIPS Exim Kft. 5

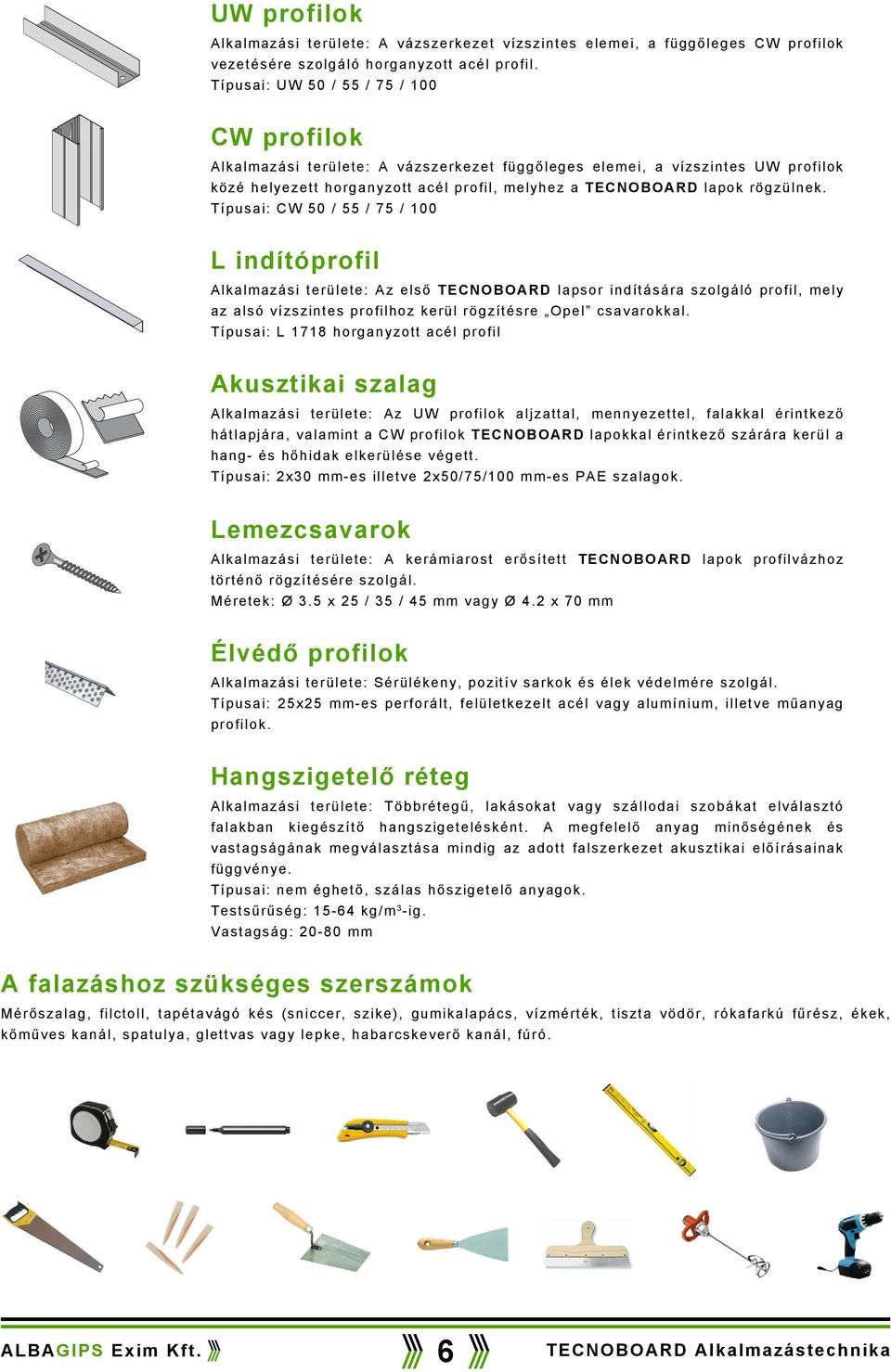

6 UW profilok Alkalmazási területe: A vázszerkezet vízszintes elemei, a függőleges CW profilok vezetésére szolgáló horganyzott acél profil. Típusai: UW 50 / 55 / 75 / 100 CW profilok Alkalmazási területe: A vázszerkezet függőleges elemei, a vízszintes UW profilok közé helyezett horganyzott acél profil, melyhez a TECNOBOARD lapok rögzülnek. Típusai: CW 50 / 55 / 75 / 100 L indítóprofil Alkalmazási területe: Az első TECNOBOARD lapsor indítására szolgáló profil, mely az alsó vízszintes profilhoz kerül rögzítésre Opel csavarokkal. Típusai: L 1718 horganyzott acél profil Akusztikai szalag Alkalmazási területe: Az UW profilok aljzattal, mennyezettel, falakkal érintkező hátlapjára, valamint a CW profilok TECNOBOARD lapokkal érintkező szárára kerül a hang- és hőhidak elkerülése végett. Típusai: 2x30 mm-es illetve 2x50/75/100 mm-es PAE szalagok. Lemezcsavarok Alkalmazási területe: A kerámiarost erősített TECNOBOARD lapok profilvázhoz történő rögzítésére szolgál. Méretek: Ø 3.5 x 25 / 35 / 45 mm vagy Ø 4.2 x 70 mm Élvédő profilok Alkalmazási területe: Sérülékeny, pozitív sarkok és élek védelmére szolgál. Típusai: 25x25 mm-es perforált, felületkezelt acél vagy alumínium, illetve műanyag profilok. Hangszigetelő réteg Alkalmazási területe: Többrétegű, lakásokat vagy szállodai szobákat elválasztó falakban kiegészítő hangszigetelésként. A megfelelő anyag minőségének és vastagságának megválasztása mindig az adott falszerkezet akusztikai előírásainak függvénye. Típusai: nem éghető, szálas hőszigetelő anyagok. Testsűrűség: kg/m 3 -ig. Vastagság: mm A falazáshoz szükséges szerszámok Mérőszalag, filctoll, tapétavágó kés (sniccer, szike), gumikalapács, vízmérték, tiszta vödör, rókafarkú fűrész, ékek, kőműves kanál, spatulya, glettvas vagy lepke, habarcskeverő kanál, fúró. ALBAGIPS Exim Kft. 6

7 Általános beépítési szabályok A TECNOBOARD szerelt gipsz válaszfal építése a következő szabályok betartását igényli: A TECNOBOARD szerelt gipsz válaszfalat vízszintes teherhordó szerkezetre (alaptest, födém) kell építeni. A TECNOBOARD lapok szerelése acél vázszerkezetre történik Az UW és a legszélső CW profilok hátoldalára profil szélességű akusztikai szalag kerül a hang- és hőhidak elkerülése végett. Az UW és a legszélső CW profilokat az aljzathoz, a födémhez valamint az oldalfalakhoz egymástól legfeljebb 100 cm távolságban elhelyezett beütődübelekkel rögzítjük. A CW profilok TECNOBOARD lappal érintkező szárára legalább 3 cm széles akusztikai szalagot kell ragasztani a hanglágy falcsatlakozás érdekében. Az első CW profil legfeljebb 30 cm-re lehet a fal szélétől, a többit egymástól -ként kell elhelyezni. Nagy falmagasság esetén ez az érték változhat. A hagyományos CW profilok magasságát meghaladó falmagasság eseteén a függőleges profilok megfelelő toldásáról gondoskodni kell. Optimális esetben ez egy UW profil darabbal megoldható, melynek hossza a toldandó profil szélességének 10-szerese. Pl.: CW 75 esetén 7,5 cm x 10 = 75 cm. A segédprofil hossza egyenletesen oszlik el a toldandó elemek között. Nyíláskialakításnál minden esetben profilkettőzést kell alkalmazni! Részletesen lásd a 8. oldalon a 5. pontban. A falazást megkezdeni csak száraz TECNOBOARD lapokkal lehet. A TECNOBOARD lapokat kötésben kell elhelyezni. Minimum kötés: 1/3 lap. Az elemek összeillesztésével soronként kell haladni. A szomszédos elemmel való összeillesztés után a gipszrost lapot lemezcsavarokkal rögzítjük a profilvázhoz. A csavarokat a lap szélétől legalább 5 cm-re kell elhelyezni, hogy elkerüljük a csavar kiszakadását és a gipszrost lap sérülését. A szélső elemet TILOS a falhoz rögzített CW profilhoz csavarozni. A szélső elemeket minden esetben a faltól maximum 30 cm-re elhelyezett profilhoz kell rögzíteni. TILOS a panelt és az ajtótokokat egyazon profilhoz rögzíteni. A falazáskor kicsorgó ragasztógipszet a vödörbe visszadobni tilos. Az így keletkező felesleg a következő elem ragasztásához felhasználható. Az elemek egymáshoz való rögzítésénél a vízszintes és a függőleges fugák is teljes keresztmetszetükben kitöltendők ragasztógipsszel. Az elvágott, fal- vagy ajótcsatlakozásokhoz kerülő elemek a következő sor építésekor felhasználható A mennyezet alatti kapcsolatokat rugalmas vagy csúszó csomóponti kialakítással kell megoldani. Téli munkavégzés: a csatlakozó épületrészeknek és az gipsz elemeknek száraznak, fagymentesnek kell lennie. Az építés helyén a levegő hőmérséklete +2 C-nál, hézagoláskor +5 C-nál nem lehet alacsonyabb és ezt a munka lezárásától számított min. 2 órán át biztosítani kell. Ennél alacsonyabb hőmérsékleten a ragasztógipsz nem köt meg, csak kikristályosodik benne a víz. ALBAGIPS Exim Kft. 7

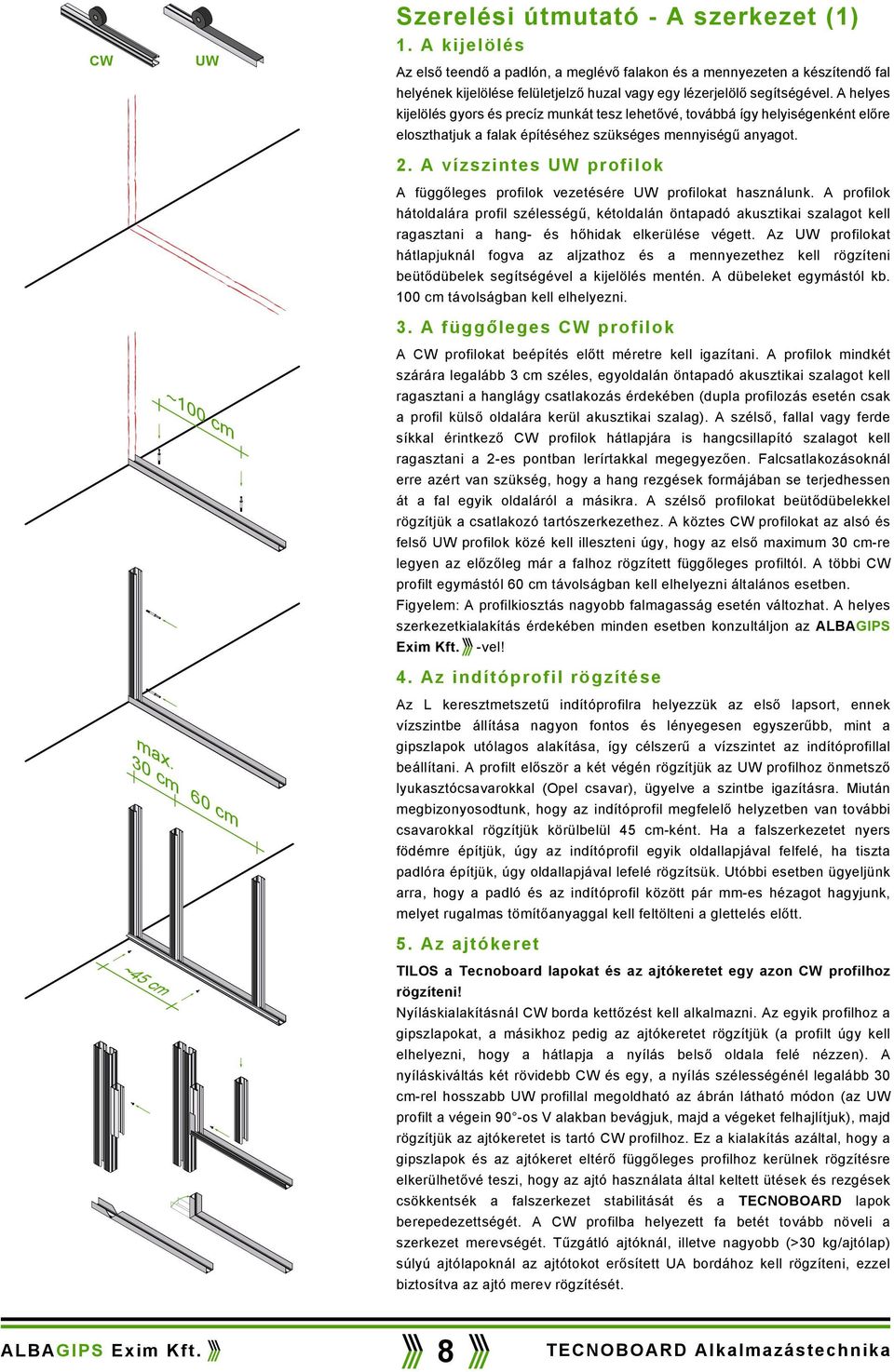

8 CW max. 30 cm ~45 cm UW ~100 cm Szerelési útmutató - A szerkezet (1) 1. A kijelölés Az első teendő a padlón, a meglévő falakon és a mennyezeten a készítendő fal helyének kijelölése felületjelző huzal vagy egy lézerjelölő segítségével. A helyes kijelölés gyors és precíz munkát tesz lehetővé, továbbá így helyiségenként előre eloszthatjuk a falak építéséhez szükséges mennyiségű anyagot. 2. A vízszintes UW profilok A függőleges profilok vezetésére UW profilokat használunk. A profilok hátoldalára profil szélességű, kétoldalán öntapadó akusztikai szalagot kell ragasztani a hang- és hőhidak elkerülése végett. Az UW profilokat hátlapjuknál fogva az aljzathoz és a mennyezethez kell rögzíteni beütődübelek segítségével a kijelölés mentén. A dübeleket egymástól kb. 100 cm távolságban kell elhelyezni. 3. A függőleges CW profilok A CW profilokat beépítés előtt méretre kell igazítani. A profilok mindkét szárára legalább 3 cm széles, egyoldalán öntapadó akusztikai szalagot kell ragasztani a hanglágy csatlakozás érdekében (dupla profilozás esetén csak a profil külső oldalára kerül akusztikai szalag). A szélső, fallal vagy ferde síkkal érintkező CW profilok hátlapjára is hangcsillapító szalagot kell ragasztani a 2-es pontban lerírtakkal megegyezően. Falcsatlakozásoknál erre azért van szükség, hogy a hang rezgések formájában se terjedhessen át a fal egyik oldaláról a másikra. A szélső profilokat beütődübelekkel rögzítjük a csatlakozó tartószerkezethez. A köztes CW profilokat az alsó és felső UW profilok közé kell illeszteni úgy, hogy az első maximum 30 cm-re legyen az előzőleg már a falhoz rögzített függőleges profiltól. A többi CW profilt egymástól távolságban kell elhelyezni általános esetben. Figyelem: A profilkiosztás nagyobb falmagasság esetén változhat. A helyes szerkezetkialakítás érdekében minden esetben konzultáljon az ALBAGIPS Exim Kft. -vel! 4. Az indítóprofil rögzítése Az L keresztmetszetű indítóprofilra helyezzük az első lapsort, ennek vízszintbe állítása nagyon fontos és lényegesen egyszerűbb, mint a gipszlapok utólagos alakítása, így célszerű a vízszintet az indítóprofillal beállítani. A profilt először a két végén rögzítjük az UW profilhoz önmetsző lyukasztócsavarokkal (Opel csavar), ügyelve a szintbe igazításra. Miután megbizonyosodtunk, hogy az indítóprofil megfelelő helyzetben van további csavarokkal rögzítjük körülbelül 45 cm-ként. Ha a falszerkezetet nyers födémre építjük, úgy az indítóprofil egyik oldallapjával felfelé, ha tiszta padlóra építjük, úgy oldallapjával lefelé rögzítsük. Utóbbi esetben ügyeljünk arra, hogy a padló és az indítóprofil között pár mm-es hézagot hagyjunk, melyet rugalmas tömítőanyaggal kell feltölteni a glettelés előtt. 5. Az ajtókeret TILOS a Tecnoboard lapokat és az ajtókeretet egy azon CW profilhoz rögzíteni! Nyíláskialakításnál CW borda kettőzést kell alkalmazni. Az egyik profilhoz a gipszlapokat, a másikhoz pedig az ajtókeretet rögzítjük (a profilt úgy kell elhelyezni, hogy a hátlapja a nyílás belső oldala felé nézzen). A nyíláskiváltás két rövidebb CW és egy, a nyílás szélességénél legalább 30 cm-rel hosszabb UW profillal megoldható az ábrán látható módon (az UW profilt a végein 90 -os V alakban bevágjuk, majd a végeket felhajlítjuk), majd rögzítjük az ajtókeretet is tartó CW profilhoz. Ez a kialakítás azáltal, hogy a gipszlapok és az ajtókeret eltérő függőleges profilhoz kerülnek rögzítésre elkerülhetővé teszi, hogy az ajtó használata által keltett ütések és rezgések csökkentsék a falszerkezet stabilitását és a TECNOBOARD lapok berepedezettségét. A CW profilba helyezett fa betét tovább növeli a szerkezet merevségét. Tűzgátló ajtóknál, illetve nagyobb (>30 kg/ajtólap) súlyú ajtólapoknál az ajtótokot erősített UA bordához kell rögzíteni, ezzel biztosítva az ajtó merev rögzítését. ALBAGIPS Exim Kft. 8

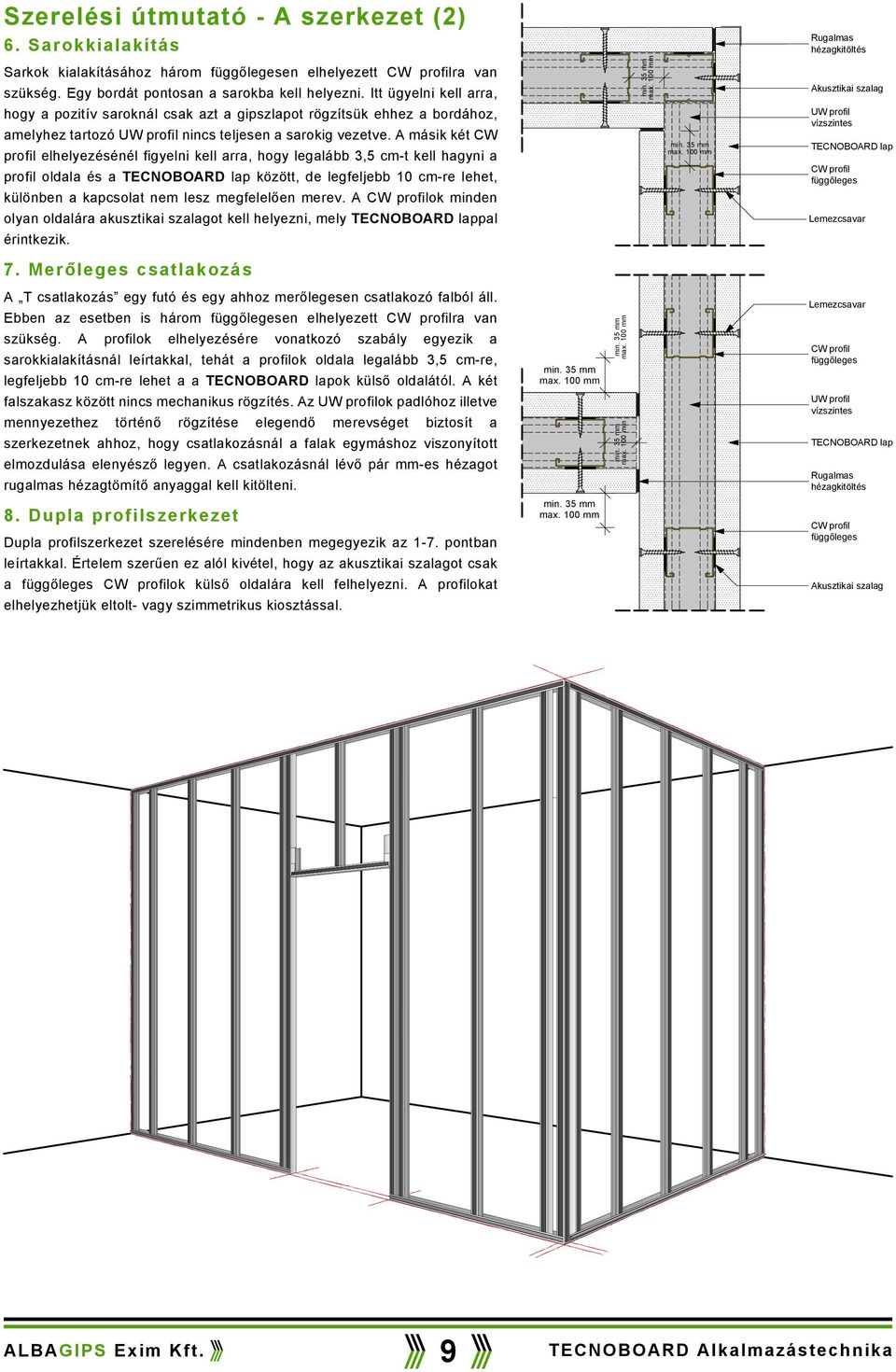

9 Szerelési útmutató - A szerkezet (2) 6. Sarokkialakítás Rugalmas hézagkitöltés Sarkok kialakításához három függőlegesen elhelyezett CW profilra van szükség. Egy bordát pontosan a sarokba kell helyezni. Itt ügyelni kell arra, hogy a pozitív saroknál csak azt a gipszlapot rögzítsük ehhez a bordához, amelyhez tartozó UW profil nincs teljesen a sarokig vezetve. A másik két CW profil elhelyezésénél figyelni kell arra, hogy legalább 3,5 cm-t kell hagyni a profil oldala és a TECNOBOARD lap között, de legfeljebb 10 cm-re lehet, különben a kapcsolat nem lesz megfelelően merev. A CW profilok minden olyan oldalára akusztikai szalagot kell helyezni, mely TECNOBOARD lappal érintkezik. min. 35 mm max. 100 mm min. 35 mm max. 100 mm Akusztikai szalag UW profil vízszintes TECNOBOARD lap CW profil függőleges Lemezcsavar 7. Merőleges csatlakozás A T csatlakozás egy futó és egy ahhoz merőlegesen csatlakozó falból áll. Ebben az esetben is három függőlegesen elhelyezett CW profilra van szükség. A profilok elhelyezésére vonatkozó szabály egyezik a sarokkialakításnál leírtakkal, tehát a profilok oldala legalább 3,5 cm-re, legfeljebb 10 cm-re lehet a a TECNOBOARD lapok külső oldalától. A két falszakasz között nincs mechanikus rögzítés. Az UW profilok padlóhoz illetve mennyezethez történő rögzítése elegendő merevséget biztosít a szerkezetnek ahhoz, hogy csatlakozásnál a falak egymáshoz viszonyított elmozdulása elenyésző legyen. A csatlakozásnál lévő pár mm-es hézagot rugalmas hézagtömítő anyaggal kell kitölteni. min. 35 mm max. 100 mm min. 35 mm max. 100 mm min. 35 mm max. 100 mm Lemezcsavar CW profil függőleges UW profil vízszintes TECNOBOARD lap Rugalmas hézagkitöltés 8. Dupla profilszerkezet Dupla profilszerkezet szerelésére mindenben megegyezik az 1-7. pontban leírtakkal. Értelem szerűen ez alól kivétel, hogy az akusztikai szalagot csak a függőleges CW profilok külső oldalára kell felhelyezni. A profilokat elhelyezhetjük eltolt- vagy szimmetrikus kiosztással. min. 35 mm max. 100 mm CW profil függőleges Akusztikai szalag ALBAGIPS Exim Kft. 9

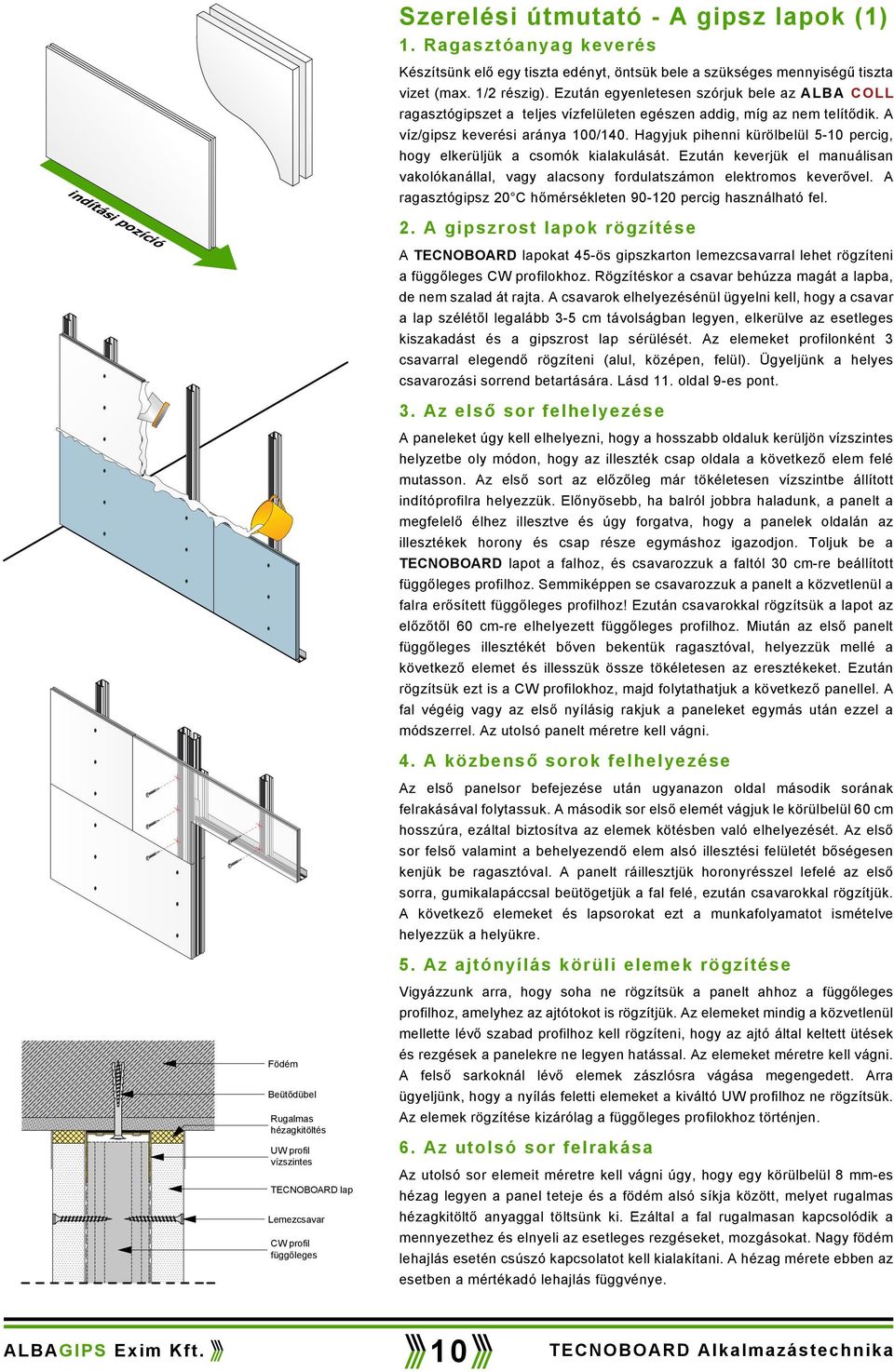

10 Szerelési útmutató - A gipsz lapok (1) 1. Ragasztóanyag keverés Készítsünk elő egy tiszta edényt, öntsük bele a szükséges mennyiségű tiszta vizet (max. 1/2 részig). Ezután egyenletesen szórjuk bele az ALBA COLL ragasztógipszet a teljes vízfelületen egészen addig, míg az nem telítődik. A víz/gipsz keverési aránya 100/140. Hagyjuk pihenni kürölbelül 5-10 percig, hogy elkerüljük a csomók kialakulását. Ezután keverjük el manuálisan vakolókanállal, vagy alacsony fordulatszámon elektromos keverővel. A ragasztógipsz 20 C hőmérsékleten percig használható fel. indítási pozíció 2. A gipszrost lapok rögzítése A TECNOBOARD lapokat 45-ös gipszkarton lemezcsavarral lehet rögzíteni a függőleges CW profilokhoz. Rögzítéskor a csavar behúzza magát a lapba, de nem szalad át rajta. A csavarok elhelyezésénül ügyelni kell, hogy a csavar a lap szélétől legalább 3-5 cm távolságban legyen, elkerülve az esetleges kiszakadást és a gipszrost lap sérülését. Az elemeket profilonként 3 csavarral elegendő rögzíteni (alul, középen, felül). Ügyeljünk a helyes csavarozási sorrend betartására. Lásd 11. oldal 9-es pont. 3. Az első sor felhelyezése A paneleket úgy kell elhelyezni, hogy a hosszabb oldaluk kerüljön vízszintes helyzetbe oly módon, hogy az illeszték csap oldala a következő elem felé mutasson. Az első sort az előzőleg már tökéletesen vízszintbe állított indítóprofilra helyezzük. Előnyösebb, ha balról jobbra haladunk, a panelt a megfelelő élhez illesztve és úgy forgatva, hogy a panelek oldalán az illesztékek horony és csap része egymáshoz igazodjon. Toljuk be a TECNOBOARD lapot a falhoz, és csavarozzuk a faltól 30 cm-re beállított függőleges profilhoz. Semmiképpen se csavarozzuk a panelt a közvetlenül a falra erősített függőleges profilhoz! Ezután csavarokkal rögzítsük a lapot az előzőtől -re elhelyezett függőleges profilhoz. Miután az első panelt függőleges illesztékét bőven bekentük ragasztóval, helyezzük mellé a következő elemet és illesszük össze tökéletesen az eresztékeket. Ezután rögzítsük ezt is a CW profilokhoz, majd folytathatjuk a következő panellel. A fal végéig vagy az első nyílásig rakjuk a paneleket egymás után ezzel a módszerrel. Az utolsó panelt méretre kell vágni. 4. A közbenső sorok felhelyezése Az első panelsor befejezése után ugyanazon oldal második sorának felrakásával folytassuk. A második sor első elemét vágjuk le körülbelül hosszúra, ezáltal biztosítva az elemek kötésben való elhelyezését. Az első sor felső valamint a behelyezendő elem alsó illesztési felületét bőségesen kenjük be ragasztóval. A panelt ráillesztjük horonyrésszel lefelé az első sorra, gumikalapáccsal beütögetjük a fal felé, ezután csavarokkal rögzítjük. A következő elemeket és lapsorokat ezt a munkafolyamatot ismételve helyezzük a helyükre. 5. Az ajtónyílás körüli elemek rögzítése Födém Beütődübel Rugalmas hézagkitöltés UW profil vízszintes TECNOBOARD lap Lemezcsavar CW profil függőleges Vigyázzunk arra, hogy soha ne rögzítsük a panelt ahhoz a függőleges profilhoz, amelyhez az ajtótokot is rögzítjük. Az elemeket mindig a közvetlenül mellette lévő szabad profilhoz kell rögzíteni, hogy az ajtó által keltett ütések és rezgések a panelekre ne legyen hatással. Az elemeket méretre kell vágni. A felső sarkoknál lévő elemek zászlósra vágása megengedett. Arra ügyeljünk, hogy a nyílás feletti elemeket a kiváltó UW profilhoz ne rögzítsük. Az elemek rögzítése kizárólag a függőleges profilokhoz történjen. 6. Az utolsó sor felrakása Az utolsó sor elemeit méretre kell vágni úgy, hogy egy körülbelül 8 mm-es hézag legyen a panel teteje és a födém alsó síkja között, melyet rugalmas hézagkitöltő anyaggal töltsünk ki. Ezáltal a fal rugalmasan kapcsolódik a mennyezethez és elnyeli az esetleges rezgéseket, mozgásokat. Nagy födém lehajlás esetén csúszó kapcsolatot kell kialakítani. A hézag mérete ebben az esetben a mértékadó lehajlás függvénye. ALBAGIPS Exim Kft. 10

11 Szerelési útmutató - A gipsz lapok (2) 7. A panelek darabolása A panelek egyszerű tapétavágó késsel darabolhatóak. Miután a felületén bejelöltük, hogy hol szeretnénk elvágni, háromszor-négyszer húzzuk végig a felületen a tapétavágó kést. Ha körülbelül 5 mm mélyen bevágtuk a panelt, akkor egy határozott ütéssel eltörhetjük a megfelelő helyen. Kisebb darabok vagy formák kivágására különböző fűrészeket is használhatunk. 8. A felesleges ragasztó eldolgozása Az építés közben az érintkezéseknél kicsorgó ragasztógipszet érdemes elsimítani, egyúttal a csavarok fejét és a kisebb egyenetlenségeket ragasztóanyaggal befedni. A felesleg a következő elem ragasztásához is felhasználható. Vigyázzunk arra, hogy a felületen ne hagyjunk vastagabb ragasztóréteget megszáradni, mert az nehezítheti a csiszolási munkálatokat. 9. A fal építésre vonatkozó szabályok A penelek szerelésével soronként kell haladni. Az elemeket egymáshoz ragasztógipszel, a profilvázhoz csavarokkal rögzítjük. Az elemek összeragasztása nem elhagyható munkafolyamat, nem elég csak összeilleszteni őket. Ügyeljünk a helyes csavarozási sorrend betartására! Az első lapsort a következő sor megkezdéséig csak középen rögzítjük. Az alsó részét csak azután csavarozzuk, hogy a második sor közepét már rögzítettük. A felsőbb sorok építésénél a következő szabályt alkalmazzuk: a lapokat először középen rögzítjük, ezután az alatta lévő sor alsó részét, legvégül a kettővel alatta lévő sor felső részét. Új sor kezdésekor ezt a sorrendet ismételjük. Az egyik oldalfalat először teljesen fel kell építeni. Figyeljünk arra, hogy a már kész oldalfal érintkezéseinek stabilitását ne veszélyeztessük, ezért a ragasztóanyag megszilárdulásáig (legalább 4 óra) kerüljük a kész szerkezeten a rezgést vagy nyomást eredményező munkálatokat. Ezt követően elvégezhetjük a vezetékek, szanitertartók beépítését. A másik oldalfal építését csak ezután kezdjük el. 4. (1.) Alsó sor esetén Általános esetben 1. (4.) ALBAGIPS Exim Kft. 11

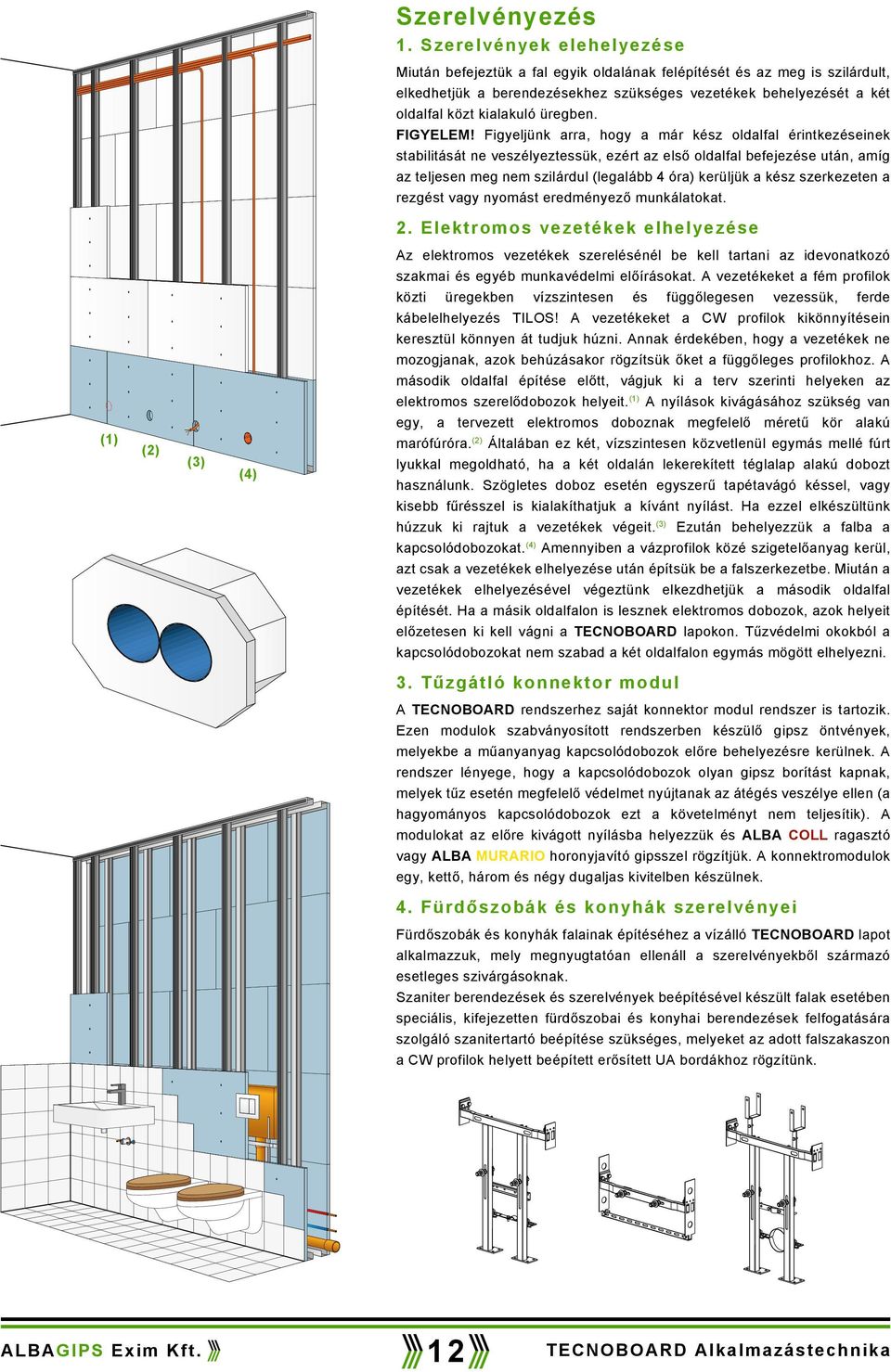

12 Szerelvényezés 1. Szerelvények elehelyezése Miután befejeztük a fal egyik oldalának felépítését és az meg is szilárdult, elkedhetjük a berendezésekhez szükséges vezetékek behelyezését a két oldalfal közt kialakuló üregben. FIGYELEM! Figyeljünk arra, hogy a már kész oldalfal érintkezéseinek stabilitását ne veszélyeztessük, ezért az első oldalfal befejezése után, amíg az teljesen meg nem szilárdul (legalább 4 óra) kerüljük a kész szerkezeten a rezgést vagy nyomást eredményező munkálatokat. 2. Elektromos vezetékek elhelyezése Az elektromos vezetékek szerelésénél be kell tartani az idevonatkozó szakmai és egyéb munkavédelmi előírásokat. A vezetékeket a fém profilok közti üregekben vízszintesen és függőlegesen vezessük, ferde kábelelhelyezés TILOS! A vezetékeket a CW profilok kikönnyítésein keresztül könnyen át tudjuk húzni. Annak érdekében, hogy a vezetékek ne mozogjanak, azok behúzásakor rögzítsük őket a függőleges profilokhoz. A második oldalfal építése előtt, vágjuk ki a terv szerinti helyeken az elektromos szerelődobozok helyeit. (1) A nyílások kivágásához szükség van (1) (2) (3) (4) egy, a tervezett elektromos doboznak megfelelő méretű kör alakú marófúróra. (2) Általában ez két, vízszintesen közvetlenül egymás mellé fúrt lyukkal megoldható, ha a két oldalán lekerekített téglalap alakú dobozt használunk. Szögletes doboz esetén egyszerű tapétavágó késsel, vagy kisebb fűrésszel is kialakíthatjuk a kívánt nyílást. Ha ezzel elkészültünk húzzuk ki rajtuk a vezetékek végeit. (3) Ezután behelyezzük a falba a kapcsolódobozokat. (4) Amennyiben a vázprofilok közé szigetelőanyag kerül, azt csak a vezetékek elhelyezése után építsük be a falszerkezetbe. Miután a vezetékek elhelyezésével végeztünk elkezdhetjük a második oldalfal építését. Ha a másik oldalfalon is lesznek elektromos dobozok, azok helyeit előzetesen ki kell vágni a TECNOBOARD lapokon. Tűzvédelmi okokból a kapcsolódobozokat nem szabad a két oldalfalon egymás mögött elhelyezni. 3. Tűzgátló konnektor modul A TECNOBOARD rendszerhez saját konnektor modul rendszer is tartozik. Ezen modulok szabványosított rendszerben készülő gipsz öntvények, melyekbe a műanyanyag kapcsolódobozok előre behelyezésre kerülnek. A rendszer lényege, hogy a kapcsolódobozok olyan gipsz borítást kapnak, melyek tűz esetén megfelelő védelmet nyújtanak az átégés veszélye ellen (a hagyományos kapcsolódobozok ezt a követelményt nem teljesítik). A modulokat az előre kivágott nyílásba helyezzük és ALBA COLL ragasztó vagy ALBA MURARIO horonyjavító gipsszel rögzítjük. A konnektromodulok egy, kettő, három és négy dugaljas kivitelben készülnek. 4. Fürdőszobák és konyhák szerelvényei Fürdőszobák és konyhák falainak építéséhez a vízálló TECNOBOARD lapot alkalmazzuk, mely megnyugtatóan ellenáll a szerelvényekből származó esetleges szivárgásoknak. Szaniter berendezések és szerelvények beépítésével készült falak esetében speciális, kifejezetten fürdőszobai és konyhai berendezések felfogatására szolgáló szanitertartó beépítése szükséges, melyeket az adott falszakaszon a CW profilok helyett beépített erősített UA bordákhoz rögzítünk. ALBAGIPS Exim Kft. 12

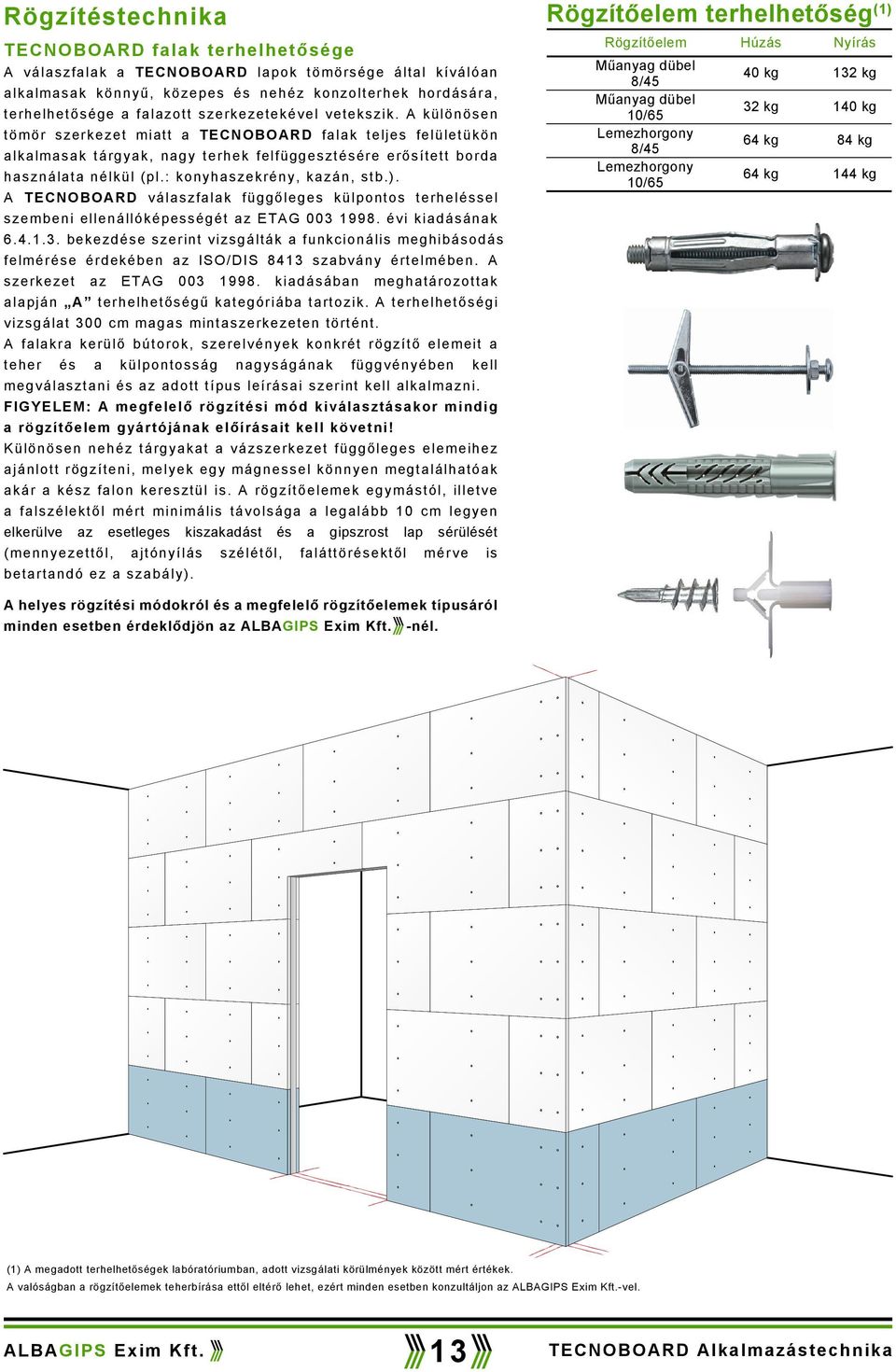

13 Rögzítéstechnika TECNOBOARD falak terhelhetősége A válaszfalak a TECNOBOARD lapok tömörsége által kíválóan alkalmasak könnyű, közepes és nehéz konzolterhek hordására, terhelhetősége a falazott szerkezetekével vetekszik. A különösen tömör szerkezet miatt a TECNOBOARD falak teljes felületükön alkalmasak tárgyak, nagy terhek felfüggesztésére erősített borda használata nélkül (pl.: konyhaszekrény, kazán, stb.). A TECNOBOARD válaszfalak függőleges külpontos terheléssel szembeni ellenállóképességét az ETAG évi kiadásának bekezdése szerint vizsgálták a funkcionális meghibásodás felmérése érdekében az ISO/DIS 8413 szabvány értelmében. A szerkezet az ETAG kiadásában meghatározottak alapján A terhelhetőségű kategóriába tartozik. A terhelhetőségi vizsgálat 300 cm magas mintaszerkezeten történt. A falakra kerülő bútorok, szerelvények konkrét rögzítő elemeit a teher és a külpontosság nagyságának függvényében kell megválasztani és az adott típus leírásai szerint kell alkalmazni. FIGYELEM: A megfelelő rögzítési mód kiválasztásakor mindig a rögzítőelem gyártójának előírásait kell követni! Különösen nehéz tárgyakat a vázszerkezet függőleges elemeihez ajánlott rögzíteni, melyek egy mágnessel könnyen megtalálhatóak akár a kész falon keresztül is. A rögzítőelemek egymástól, illetve a falszélektől mért minimális távolsága a legalább 10 cm legyen elkerülve az esetleges kiszakadást és a gipszrost lap sérülését (mennyezettől, ajtónyílás szélétől, faláttörésektől mérve is betartandó ez a szabály). Rögzítőelem terhelhetőség (1) Rögzítőelem Húzás Nyírás Műanyag dübel 8/45 40 kg 132 kg Műanyag dübel 10/65 32 kg 140 kg Lemezhorgony 8/45 64 kg 84 kg Lemezhorgony 10/65 64 kg 144 kg A helyes rögzítési módokról és a megfelelő rögzítőelemek típusáról minden esetben érdeklődjön az ALBAGIPS Exim Kft. -nél. (1) A megadott terhelhetőségek labóratóriumban, adott vizsgálati körülmények között mért értékek. A valóságban a rögzítőelemek teherbírása ettől eltérő lehet, ezért minden esetben konzultáljon az ALBAGIPS Exim Kft.-vel. ALBAGIPS Exim Kft. 13

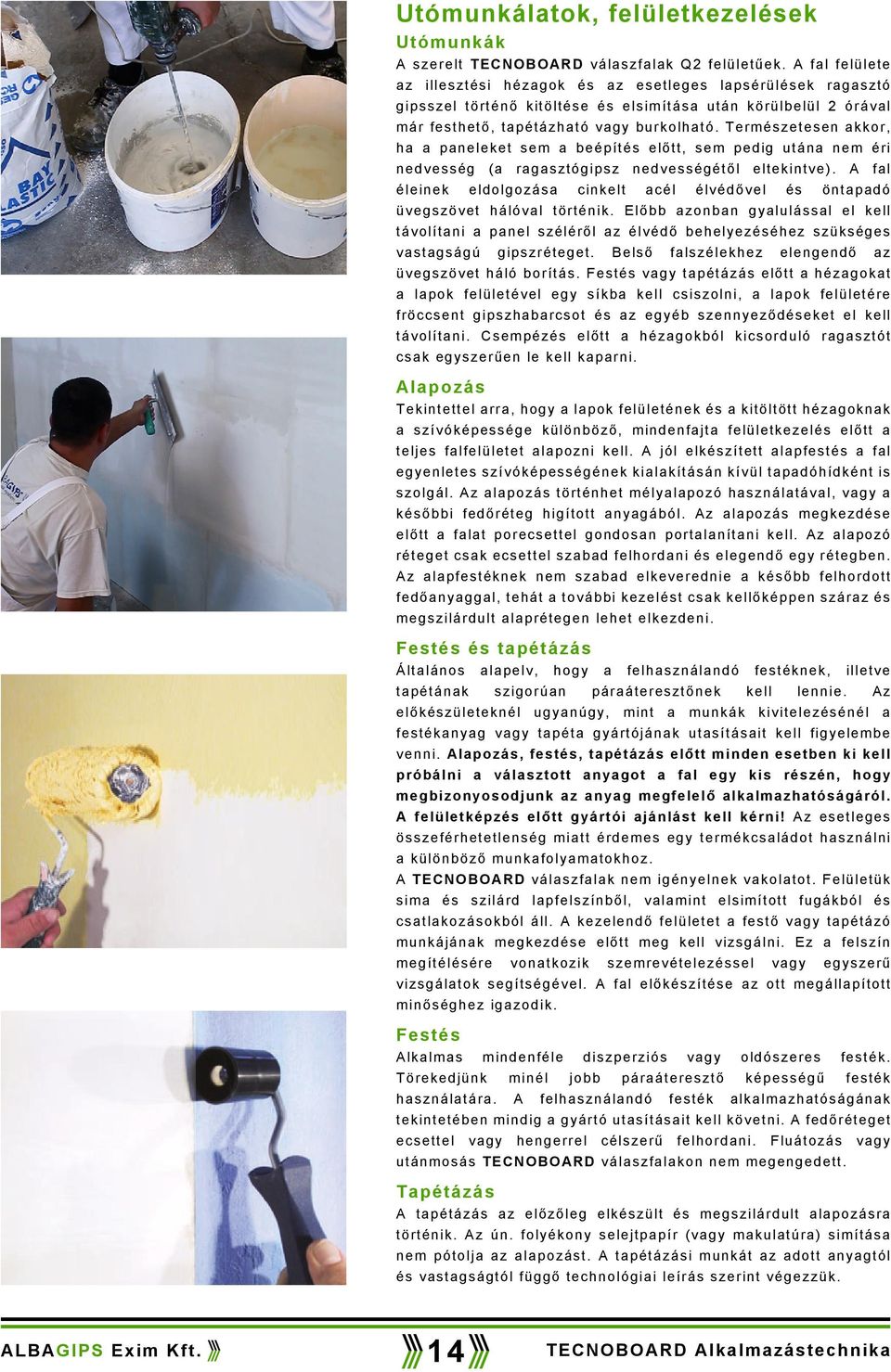

14 Utómunkálatok, felületkezelések Utómunkák A szerelt TECNOBOARD válaszfalak Q2 felületűek. A fal felülete az illesztési hézagok és az esetleges lapsérülések ragasztó gipsszel történő kitöltése és elsimítása után körülbelül 2 órával már festhető, tapétázható vagy burkolható. Természetesen akkor, ha a paneleket sem a beépítés előtt, sem pedig utána nem éri nedvesség (a ragasztógipsz nedvességétől eltekintve). A fal éleinek eldolgozása cinkelt acél élvédővel és öntapadó üvegszövet hálóval történik. Előbb azonban gyalulással el kell távolítani a panel széléről az élvédő behelyezéséhez szükséges vastagságú gipszréteget. Belső falszélekhez elengendő az üvegszövet háló borítás. Festés vagy tapétázás előtt a hézagokat a lapok felületével egy síkba kell csiszolni, a lapok felületére fröccsent gipszhabarcsot és az egyéb szennyeződéseket el kell távolítani. Csempézés előtt a hézagokból kicsorduló ragasztót csak egyszerűen le kell kaparni. Alapozás Tekintettel arra, hogy a lapok felületének és a kitöltött hézagoknak a szívóképessége különböző, mindenfajta felületkezelés előtt a teljes falfelületet alapozni kell. A jól elkészített alapfestés a fal egyenletes szívóképességének kialakításán kívül tapadóhídként is szolgál. Az alapozás történhet mélyalapozó használatával, vagy a későbbi fedőréteg higított anyagából. Az alapozás megkezdése előtt a falat porecsettel gondosan portalanítani kell. Az alapozó réteget csak ecsettel szabad felhordani és elegendő egy rétegben. Az alapfestéknek nem szabad elkeverednie a később felhordott fedőanyaggal, tehát a további kezelést csak kellőképpen száraz és megszilárdult alaprétegen lehet elkezdeni. Festés és tapétázás Általános alapelv, hogy a felhasználandó festéknek, illetve tapétának szigorúan páraáteresztőnek kell lennie. Az előkészületeknél ugyanúgy, mint a munkák kivitelezésénél a festékanyag vagy tapéta gyártójának utasításait kell figyelembe venni. Alapozás, festés, tapétázás előtt minden esetben ki kell próbálni a választott anyagot a fal egy kis részén, hogy megbizonyosodjunk az anyag megfelelő alkalmazhatóságáról. A felületképzés előtt gyártói ajánlást kell kérni! Az esetleges összeférhetetlenség miatt érdemes egy termékcsaládot használni a különböző munkafolyamatokhoz. A TECNOBOARD válaszfalak nem igényelnek vakolatot. Felületük sima és szilárd lapfelszínből, valamint elsimított fugákból és csatlakozásokból áll. A kezelendő felületet a festő vagy tapétázó munkájának megkezdése előtt meg kell vizsgálni. Ez a felszín megítélésére vonatkozik szemrevételezéssel vagy egyszerű vizsgálatok segítségével. A fal előkészítése az ott megállapított minőséghez igazodik. Festés Alkalmas mindenféle diszperziós vagy oldószeres festék. Törekedjünk minél jobb páraáteresztő képességű festék használatára. A felhasználandó festék alkalmazhatóságának tekintetében mindig a gyártó utasításait kell követni. A fedőréteget ecsettel vagy hengerrel célszerű felhordani. Fluátozás vagy utánmosás TECNOBOARD válaszfalakon nem megengedett. Tapétázás A tapétázás az előzőleg elkészült és megszilárdult alapozásra történik. Az ún. folyékony selejtpapír (vagy makulatúra) simítása nem pótolja az alapozást. A tapétázási munkát az adott anyagtól és vastagságtól függő technológiai leírás szerint végezzük. ALBAGIPS Exim Kft. 14

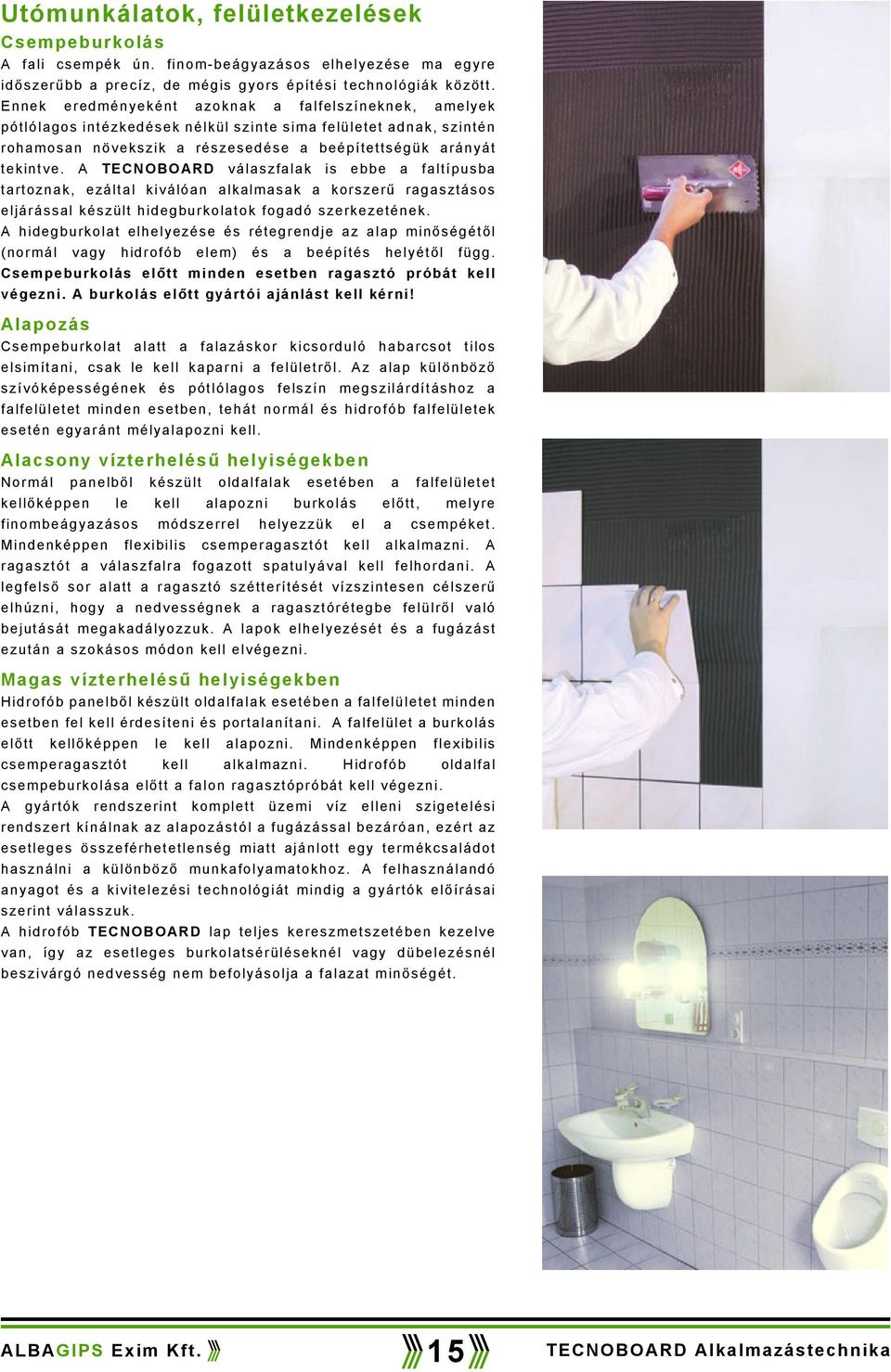

15 Utómunkálatok, felületkezelések Csempeburkolás A fali csempék ún. finom-beágyazásos elhelyezése ma egyre időszerűbb a precíz, de mégis gyors építési technológiák között. Ennek eredményeként azoknak a falfelszíneknek, amelyek pótlólagos intézkedések nélkül szinte sima felületet adnak, szintén rohamosan növekszik a részesedése a beépítettségük arányát tekintve. A TECNOBOARD válaszfalak is ebbe a faltípusba tartoznak, ezáltal kiválóan alkalmasak a korszerű ragasztásos eljárással készült hidegburkolatok fogadó szerkezetének. A hidegburkolat elhelyezése és rétegrendje az alap minőségétől (normál vagy hidrofób elem) és a beépítés helyétől függ. Csempeburkolás előtt minden esetben ragasztó próbát kell végezni. A burkolás előtt gyártói ajánlást kell kérni! Alapozás Csempeburkolat alatt a falazáskor kicsorduló habarcsot tilos elsimítani, csak le kell kaparni a felületről. Az alap különböző szívóképességének és pótlólagos felszín megszilárdításhoz a falfelületet minden esetben, tehát normál és hidrofób falfelületek esetén egyaránt mélyalapozni kell. Alacsony vízterhelésű helyiségekben Normál panelből készült oldalfalak esetében a falfelületet kellőképpen le kell alapozni burkolás előtt, melyre finombeágyazásos módszerrel helyezzük el a csempéket. Mindenképpen flexibilis csemperagasztót kell alkalmazni. A ragasztót a válaszfalra fogazott spatulyával kell felhordani. A legfelső sor alatt a ragasztó szétterítését vízszintesen célszerű elhúzni, hogy a nedvességnek a ragasztórétegbe felülről való bejutását megakadályozzuk. A lapok elhelyezését és a fugázást ezután a szokásos módon kell elvégezni. Magas vízterhelésű helyiségekben Hidrofób panelből készült oldalfalak esetében a falfelületet minden esetben fel kell érdesíteni és portalanítani. A falfelület a burkolás előtt kellőképpen le kell alapozni. Mindenképpen flexibilis csemperagasztót kell alkalmazni. Hidrofób oldalfal csempeburkolása előtt a falon ragasztópróbát kell végezni. A gyártók rendszerint komplett üzemi víz elleni szigetelési rendszert kínálnak az alapozástól a fugázással bezáróan, ezért az esetleges összeférhetetlenség miatt ajánlott egy termékcsaládot használni a különböző munkafolyamatokhoz. A felhasználandó anyagot és a kivitelezési technológiát mindig a gyártók előírásai szerint válasszuk. A hidrofób TECNOBOARD lap teljes kereszmetszetében kezelve van, így az esetleges burkolatsérüléseknél vagy dübelezésnél beszivárgó nedvesség nem befolyásolja a falazat minőségét. ALBAGIPS Exim Kft. 15

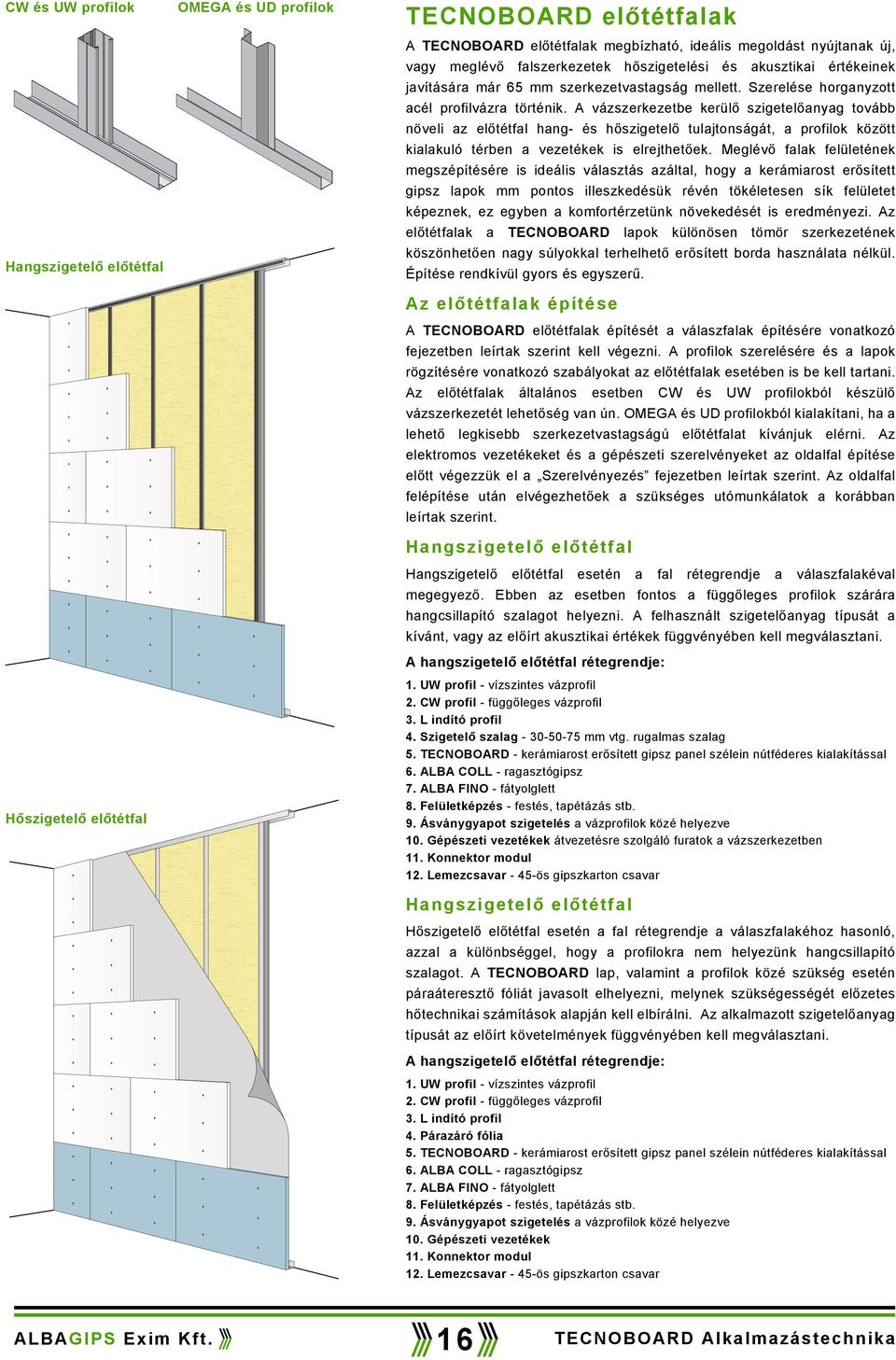

16 CW és UW profilok Hangszigetelő előtétfal Hőszigetelő előtétfal OMEGA és UD profilok TECNOBOARD előtétfalak A TECNOBOARD előtétfalak megbízható, ideális megoldást nyújtanak új, vagy meglévő falszerkezetek hőszigetelési és akusztikai értékeinek javítására már 65 mm szerkezetvastagság mellett. Szerelése horganyzott acél profilvázra történik. A vázszerkezetbe kerülő szigetelőanyag tovább növeli az előtétfal hang- és hőszigetelő tulajtonságát, a profilok között kialakuló térben a vezetékek is elrejthetőek. Meglévő falak felületének megszépítésére is ideális választás azáltal, hogy a kerámiarost erősített gipsz lapok mm pontos illeszkedésük révén tökéletesen sík felületet képeznek, ez egyben a komfortérzetünk növekedését is eredményezi. Az előtétfalak a TECNOBOARD lapok különösen tömör szerkezetének köszönhetően nagy súlyokkal terhelhető erősített borda használata nélkül. Építése rendkívül gyors és egyszerű. Az előtétfalak építése A TECNOBOARD előtétfalak építését a válaszfalak építésére vonatkozó fejezetben leírtak szerint kell végezni. A profilok szerelésére és a lapok rögzítésére vonatkozó szabályokat az előtétfalak esetében is be kell tartani. Az előtétfalak általános esetben CW és UW profilokból készülő vázszerkezetét lehetőség van ún. OMEGA és UD profilokból kialakítani, ha a lehető legkisebb szerkezetvastagságú előtétfalat kívánjuk elérni. Az elektromos vezetékeket és a gépészeti szerelvényeket az oldalfal építése előtt végezzük el a Szerelvényezés fejezetben leírtak szerint. Az oldalfal felépítése után elvégezhetőek a szükséges utómunkálatok a korábban leírtak szerint. Hangszigetelő előtétfal Hangszigetelő előtétfal esetén a fal rétegrendje a válaszfalakéval megegyező. Ebben az esetben fontos a függőleges profilok szárára hangcsillapító szalagot helyezni. A felhasznált szigetelőanyag típusát a kívánt, vagy az előírt akusztikai értékek függvényében kell megválasztani. A hangszigetelő előtétfal rétegrendje: 1. UW profil - vízszintes vázprofil 2. CW profil - függőleges vázprofil 3. L indító profil 4. Szigetelő szalag mm vtg. rugalmas szalag 5. TECNOBOARD - kerámiarost erősített gipsz panel szélein nútféderes kialakítással 6. ALBA COLL - ragasztógipsz 7. ALBA FINO - fátyolglett 8. Felületképzés - festés, tapétázás stb. 9. Ásványgyapot szigetelés a vázprofilok közé helyezve 10. Gépészeti vezetékek átvezetésre szolgáló furatok a vázszerkezetben 11. Konnektor modul 12. Lemezcsavar - 45-ös gipszkarton csavar Hangszigetelő előtétfal Hőszigetelő előtétfal esetén a fal rétegrendje a válaszfalakéhoz hasonló, azzal a különbséggel, hogy a profilokra nem helyezünk hangcsillapító szalagot. A TECNOBOARD lap, valamint a profilok közé szükség esetén páraáteresztő fóliát javasolt elhelyezni, melynek szükségességét előzetes hőtechnikai számítások alapján kell elbírálni. Az alkalmazott szigetelőanyag típusát az előírt követelmények függvényében kell megválasztani. A hangszigetelő előtétfal rétegrendje: 1. UW profil - vízszintes vázprofil 2. CW profil - függőleges vázprofil 3. L indító profil 4. Párazáró fólia 5. TECNOBOARD - kerámiarost erősített gipsz panel szélein nútféderes kialakítással 6. ALBA COLL - ragasztógipsz 7. ALBA FINO - fátyolglett 8. Felületképzés - festés, tapétázás stb. 9. Ásványgyapot szigetelés a vázprofilok közé helyezve 10. Gépészeti vezetékek 11. Konnektor modul 12. Lemezcsavar - 45-ös gipszkarton csavar ALBAGIPS Exim Kft. 16

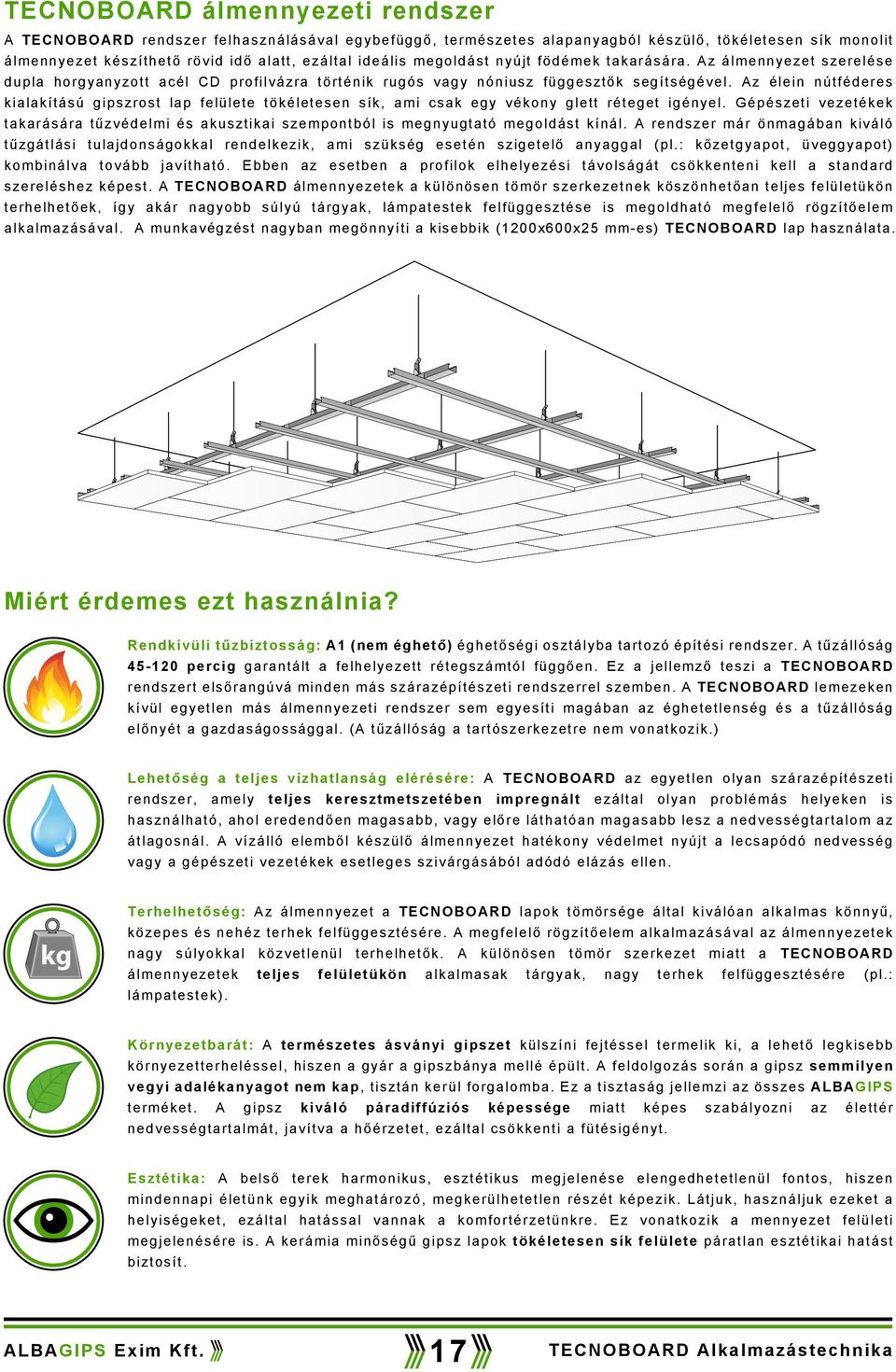

17 TECNOBOARD álmennyezeti rendszer A TECNOBOARD rendszer felhasználásával egybefüggő, természetes alapanyagból készülő, tökéletesen sík monolit álmennyezet készíthető rövid idő alatt, ezáltal ideális megoldást nyújt födémek takarására. Az álmennyezet szerelése dupla horgyanyzott acél CD profilvázra történik rugós vagy nóniusz függesztők segítségével. Az élein nútféderes kialakítású gipszrost lap felülete tökéletesen sík, ami csak egy vékony glett réteget igényel. Gépészeti vezetékek takarására tűzvédelmi és akusztikai szempontból is megnyugtató megoldást kínál. A rendszer már önmagában kiváló tűzgátlási tulajdonságokkal rendelkezik, ami szükség esetén szigetelő anyaggal (pl.: kőzetgyapot, üveggyapot) kombinálva tovább javítható. Ebben az esetben a profilok elhelyezési távolságát csökkenteni kell a standard szereléshez képest. A TECNOBOARD álmennyezetek a különösen tömör szerkezetnek köszönhetőan teljes felületükön terhelhetőek, így akár nagyobb súlyú tárgyak, lámpatestek felfüggesztése is megoldható megfelelő rögzítőelem alkalmazásával. A munkavégzést nagyban megönnyíti a kisebbik (1200x600x25 mm-es) TECNOBOARD lap használata. Miért érdemes ezt használnia? Rendkívüli tűzbiztosság: A1 (nem éghető) éghetőségi osztályba tartozó építési rendszer. A tűzállóság percig garantált a felhelyezett rétegszámtól függően. Ez a jellemző teszi a TECNOBOARD rendszert elsőrangúvá minden más szárazépítészeti rendszerrel szemben. A TECNOBOARD lemezeken kívül egyetlen más álmennyezeti rendszer sem egyesíti magában az éghetetlenség és a tűzállóság előnyét a gazdaságossággal. (A tűzállóság a tartószerkezetre nem vonatkozik.) Lehetőség a teljes vízhatlanság elérésére: A TECNOBOARD az egyetlen olyan szárazépítészeti rendszer, amely teljes keresztmetszetében impregnált ezáltal olyan problémás helyeken is használható, ahol eredendően magasabb, vagy előre láthatóan magasabb lesz a nedvességtartalom az átlagosnál. A vízálló elemből készülő álmennyezet hatékony védelmet nyújt a lecsapódó nedvesség vagy a gépészeti vezetékek esetleges szivárgásából adódó elázás ellen. kg Terhelhetőség: Az álmennyezet a TECNOBOARD lapok tömörsége által kiválóan alkalmas könnyű, közepes és nehéz terhek felfüggesztésére. A megfelelő rögzítőelem alkalmazásával az álmennyezetek nagy súlyokkal közvetlenül terhelhetők. A különösen tömör szerkezet miatt a TECNOBOARD álmennyezetek teljes felületükön alkalmasak tárgyak, nagy terhek felfüggesztésére (pl.: lámpatestek). Környezetbarát: A természetes ásványi gipszet külszíni fejtéssel termelik ki, a lehető legkisebb környezetterheléssel, hiszen a gyár a gipszbánya mellé épült. A feldolgozás során a gipsz semmilyen vegyi adalékanyagot nem kap, tisztán kerül forgalomba. Ez a tisztaság jellemzi az összes ALBAGIPS terméket. A gipsz kiváló páradiffúziós képessége miatt képes szabályozni az élettér nedvességtartalmát, javítva a hőérzetet, ezáltal csökkenti a fütésigényt. Esztétika: A belső terek harmonikus, esztétikus megjelenése elengedhetetlenül fontos, hiszen mindennapi életünk egyik meghatározó, megkerülhetetlen részét képezik. Látjuk, használjuk ezeket a helyiségeket, ezáltal hatással vannak a komfortérzetünkre. Ez vonatkozik a mennyezet felületi megjelenésére is. A kerámia minőségű gipsz lapok tökéletesen sík felülete páratlan esztétikai hatást biztosít. ALBAGIPS Exim Kft. 17

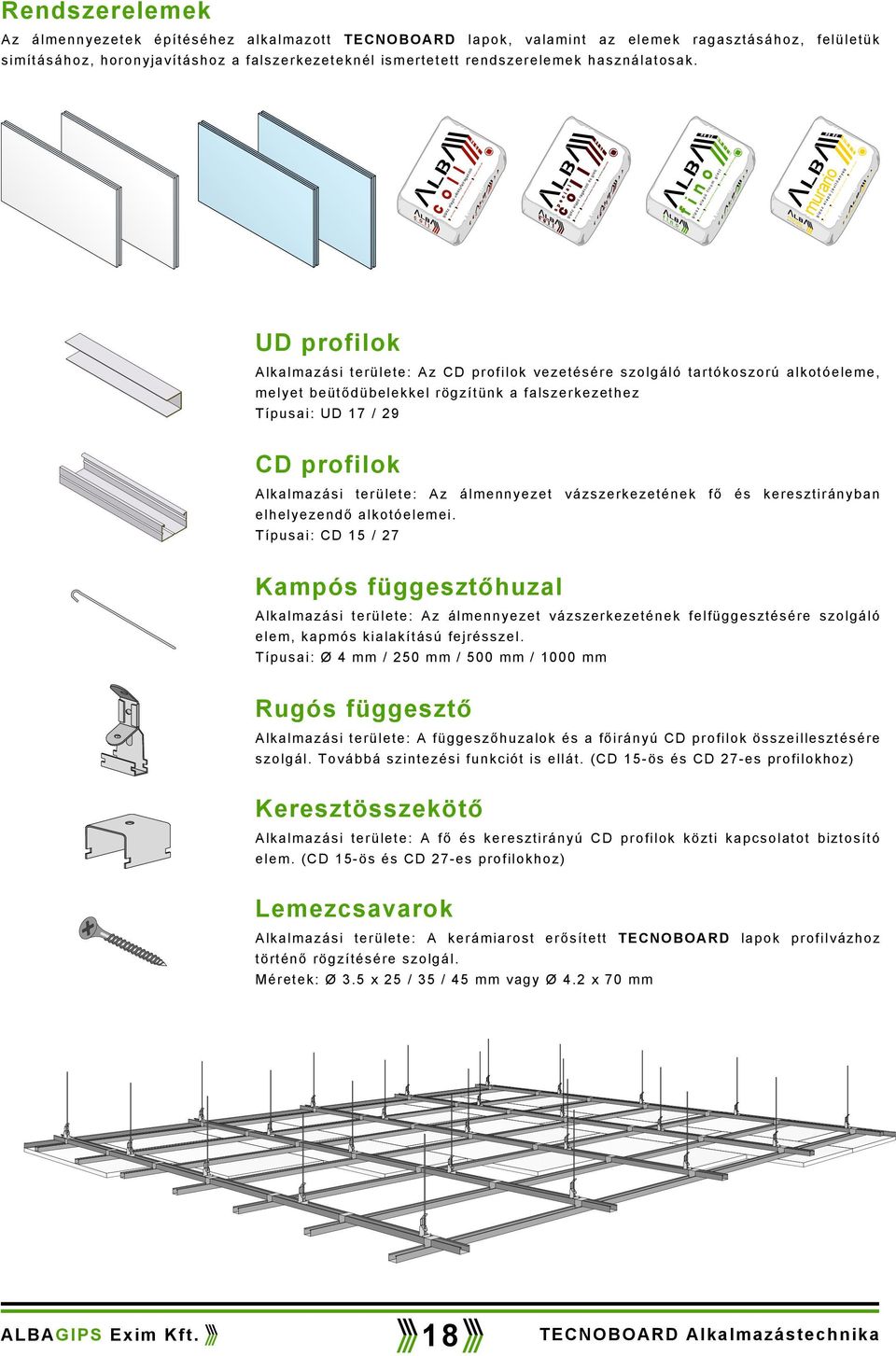

18 coll l 1 0 0% á s v á n y i g i p s z n a t u r a % l l l 1 0 0% á s v á n y i g i p s z n a t u r a n a t u r a n a t u r a % % % fino 1 0 0% á s v á n y i g i p s z murario 1 0 0% á s v á n y i g i p s z Rendszerelemek Az álmennyezetek építéséhez alkalmazott TECNOBOARD lapok, valamint az elemek ragasztásához, felületük simításához, horonyjavításhoz a falszerkezeteknél ismertetett rendszerelemek használatosak. 2 5 k g 3 0 k g 0, 2-3 m m 2 5 k g 5-8 m i n 2 5 k g coll gipsz alapú válaszfalragasztó coll extra fehér kiváló tapadás bármilyen felületre 1 perc nyitott idő gipsz alapú válaszfalragasztó c ol l s p e c i a l gipsz alapú ragasztó és glett c ol l s p e c i a l gipsz alapú ragasztó és glett extra fehér kiváló tapadás bármilyen felületre kiváló takaróképesség fino gipsz alapú finom glett fino gipsz alapú finom glett extra fehér fátyolvékony felület festéshez jó tapadás kiváló takaróképesség murario gipsz alapú javítóanyag murario extra fehér kiváló tapadás bármilyen felületre gyors kötésidő gipsz alapú javítóanyag c ol l s p e c i a l gipsz alapú válaszfalragasztó gipsz alapú ragasztó és glett gipsz alapú finom glett gipsz alapú javítóanyag UD profilok Alkalmazási területe: Az CD profilok vezetésére szolgáló tartókoszorú alkotóeleme, melyet beütődübelekkel rögzítünk a falszerkezethez Típusai: UD 17 / 29 CD profilok Alkalmazási területe: Az álmennyezet vázszerkezetének fő és keresztirányban elhelyezendő alkotóelemei. Típusai: CD 15 / 27 Kampós függesztőhuzal Alkalmazási területe: Az álmennyezet vázszerkezetének felfüggesztésére szolgáló elem, kapmós kialakítású fejrésszel. Típusai: Ø 4 mm / 250 mm / 500 mm / 1000 mm Rugós függesztő Alkalmazási területe: A függeszőhuzalok és a főirányú CD profilok összeillesztésére szolgál. Továbbá szintezési funkciót is ellát. (CD 15-ös és CD 27-es profilokhoz) Keresztösszekötő Alkalmazási területe: A fő és keresztirányú CD profilok közti kapcsolatot biztosító elem. (CD 15-ös és CD 27-es profilokhoz) Lemezcsavarok Alkalmazási területe: A kerámiarost erősített TECNOBOARD lapok profilvázhoz történő rögzítésére szolgál. Méretek: Ø 3.5 x 25 / 35 / 45 mm vagy Ø 4.2 x 70 mm ALBAGIPS Exim Kft. 18

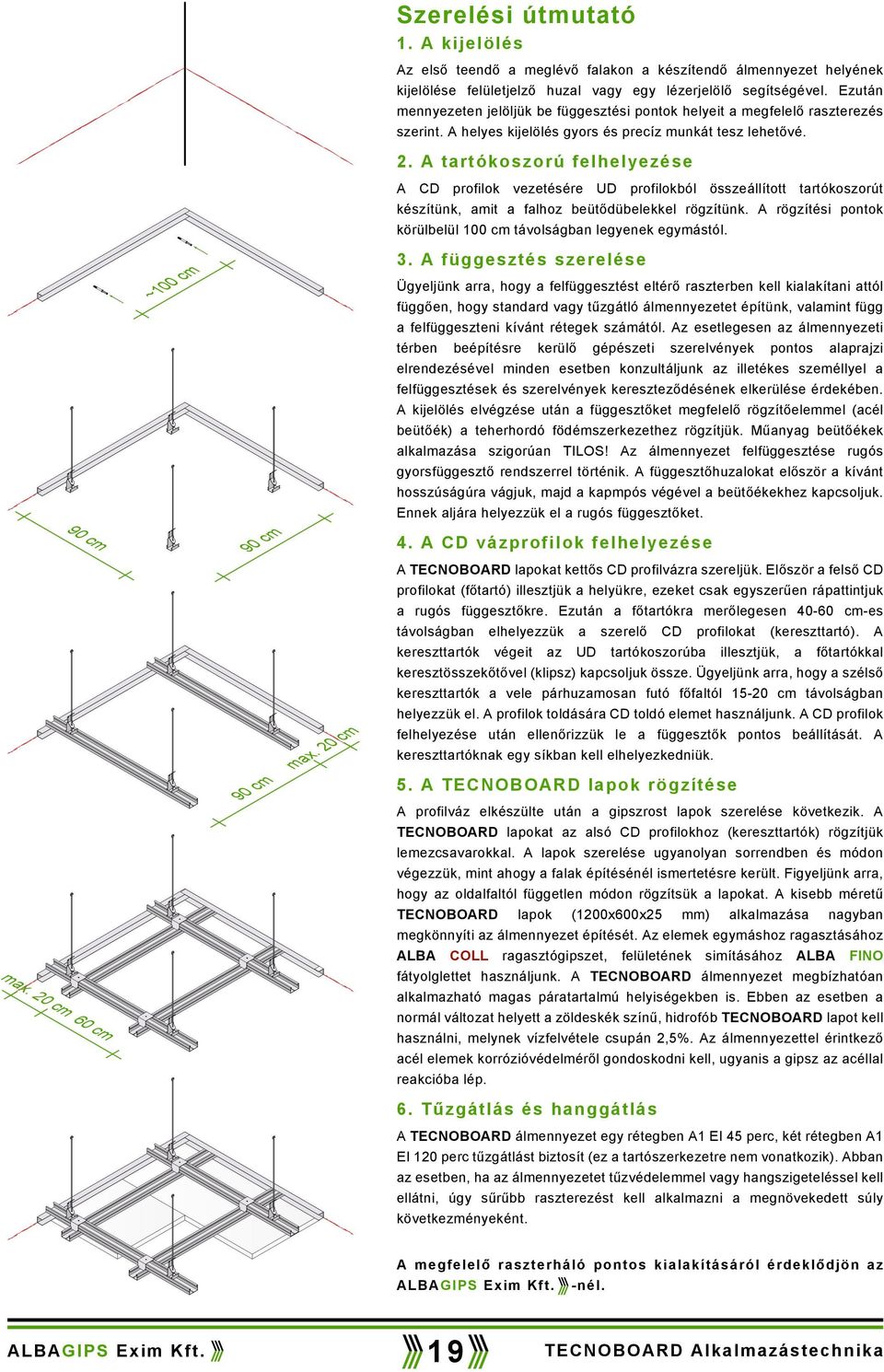

19 90 cm max. 20 cm ~100 cm 90 cm 90 cm max. 20 cm Szerelési útmutató 1. A kijelölés Az első teendő a meglévő falakon a készítendő álmennyezet helyének kijelölése felületjelző huzal vagy egy lézerjelölő segítségével. Ezután mennyezeten jelöljük be függesztési pontok helyeit a megfelelő raszterezés szerint. A helyes kijelölés gyors és precíz munkát tesz lehetővé. 2. A tartókoszorú felhelyezése A CD profilok vezetésére UD profilokból összeállított tartókoszorút készítünk, amit a falhoz beütődübelekkel rögzítünk. A rögzítési pontok körülbelül 100 cm távolságban legyenek egymástól. 3. A függesztés szerelése Ügyeljünk arra, hogy a felfüggesztést eltérő raszterben kell kialakítani attól függően, hogy standard vagy tűzgátló álmennyezetet építünk, valamint függ a felfüggeszteni kívánt rétegek számától. Az esetlegesen az álmennyezeti térben beépítésre kerülő gépészeti szerelvények pontos alaprajzi elrendezésével minden esetben konzultáljunk az illetékes személlyel a felfüggesztések és szerelvények kereszteződésének elkerülése érdekében. A kijelölés elvégzése után a függesztőket megfelelő rögzítőelemmel (acél beütőék) a teherhordó födémszerkezethez rögzítjük. Műanyag beütőékek alkalmazása szigorúan TILOS! Az álmennyezet felfüggesztése rugós gyorsfüggesztő rendszerrel történik. A függesztőhuzalokat először a kívánt hosszúságúra vágjuk, majd a kapmpós végével a beütőékekhez kapcsoljuk. Ennek aljára helyezzük el a rugós függesztőket. 4. A CD vázprofilok felhelyezése A TECNOBOARD lapokat kettős CD profilvázra szereljük. Először a felső CD profilokat (főtartó) illesztjük a helyükre, ezeket csak egyszerűen rápattintjuk a rugós függesztőkre. Ezután a főtartókra merőlegesen 40--es távolságban elhelyezzük a szerelő CD profilokat (kereszttartó). A kereszttartók végeit az UD tartókoszorúba illesztjük, a főtartókkal keresztösszekőtővel (klipsz) kapcsoljuk össze. Ügyeljünk arra, hogy a szélső kereszttartók a vele párhuzamosan futó főfaltól cm távolságban helyezzük el. A profilok toldására CD toldó elemet használjunk. A CD profilok felhelyezése után ellenőrizzük le a függesztők pontos beállítását. A kereszttartóknak egy síkban kell elhelyezkedniük. 5. A TECNOBOARD lapok rögzítése A profilváz elkészülte után a gipszrost lapok szerelése következik. A TECNOBOARD lapokat az alsó CD profilokhoz (kereszttartók) rögzítjük lemezcsavarokkal. A lapok szerelése ugyanolyan sorrendben és módon végezzük, mint ahogy a falak építésénél ismertetésre került. Figyeljünk arra, hogy az oldalfaltól független módon rögzítsük a lapokat. A kisebb méretű TECNOBOARD lapok (1200x600x25 mm) alkalmazása nagyban megkönnyíti az álmennyezet építését. Az elemek egymáshoz ragasztásához ALBA COLL ragasztógipszet, felületének simításához ALBA FINO fátyolglettet használjunk. A TECNOBOARD álmennyezet megbízhatóan alkalmazható magas páratartalmú helyiségekben is. Ebben az esetben a normál változat helyett a zöldeskék színű, hidrofób TECNOBOARD lapot kell használni, melynek vízfelvétele csupán 2,5%. Az álmennyezettel érintkező acél elemek korrózióvédelméről gondoskodni kell, ugyanis a gipsz az acéllal reakcióba lép. 6. Tűzgátlás és hanggátlás A TECNOBOARD álmennyezet egy rétegben A1 EI 45 perc, két rétegben A1 EI 120 perc tűzgátlást biztosít (ez a tartószerkezetre nem vonatkozik). Abban az esetben, ha az álmennyezetet tűzvédelemmel vagy hangszigeteléssel kell ellátni, úgy sűrűbb raszterezést kell alkalmazni a megnövekedett súly következményeként. A megfelelő raszterháló pontos kialakításáról érdeklődjön az ALBAGIPS Exim Kft. -nél. ALBAGIPS Exim Kft. 19

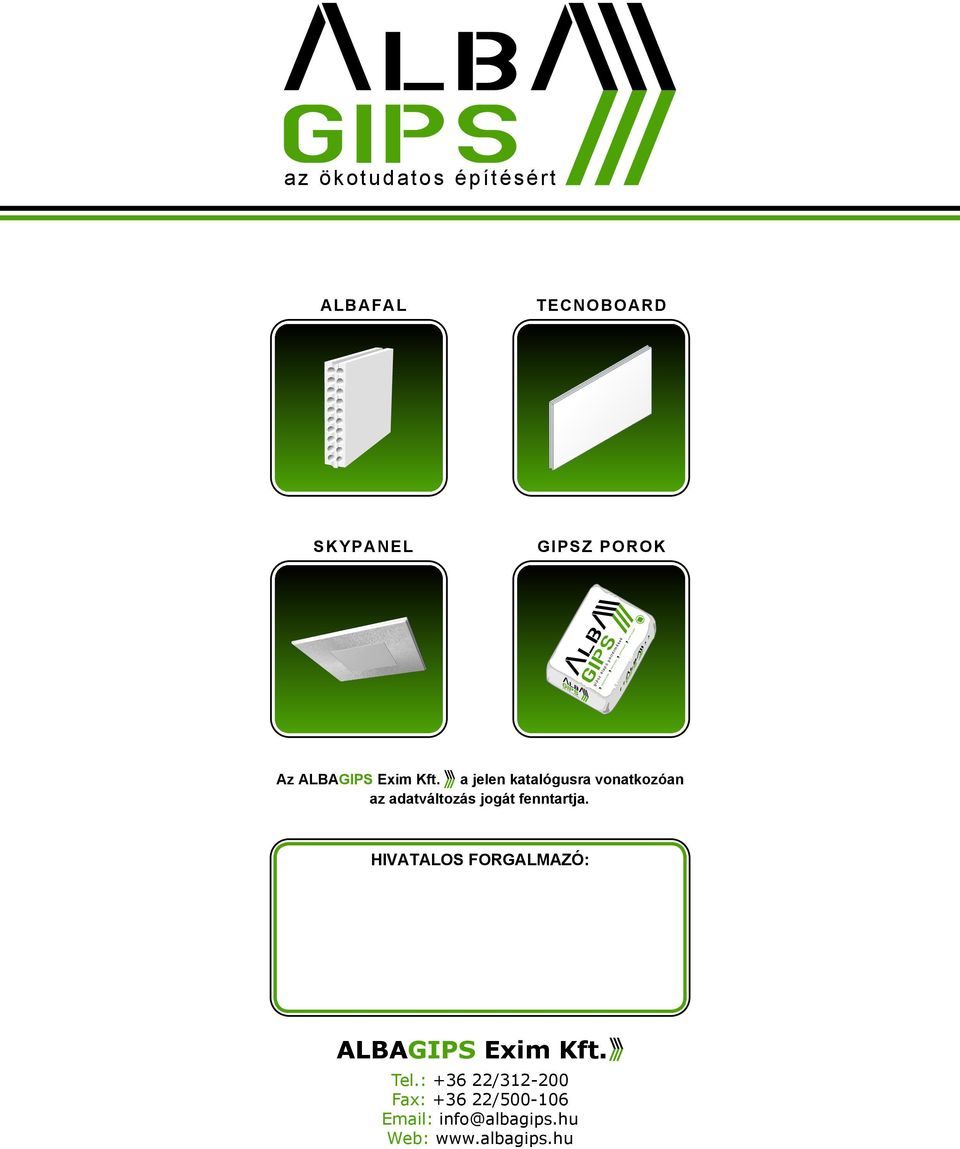

20 az ökotudatos építésért TECNO BO ARD SKYPANEL GIPSZ POROK ás ván yi gi p sz 0% natura ú ú po rt er m ék va k go ya an ító jav ok ag gl et ap ap go k al al é p an ya z z tó a sz ga ps ps g i p s l a p o r t e r k e k m ú z ra gi gi ta ny po rte rm ék ek ko ló an ya go k 10 l 100 % ALBAFAL ek Az ALBAGIPS Exim Kft. a jelen katalógusra vonatkozóan az adatváltozás jogát fenntartja. HIVATALOS FORGALMAZÓ: ALBAGIPS Exim Kft. Tel.: / Fax: / info@albagips.hu Web:
