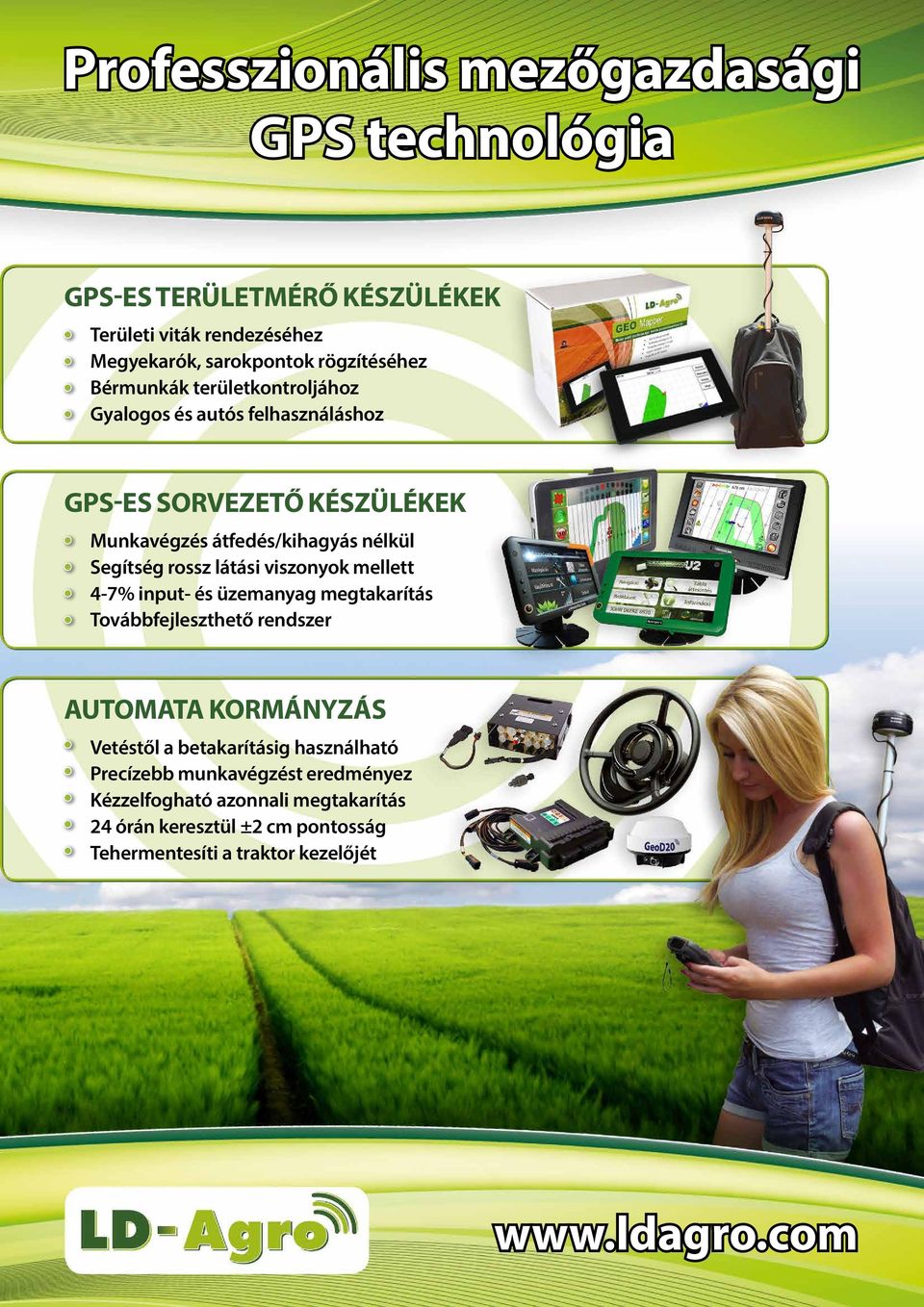

1 Professzionális mezőgazdasági GPS technológia GPS-es területmérő készülékek Területi viták rendezéséhez Megyekarók, sarokpontok rögzítéséhez Bérmunkák területkontroljához Gyalogos és autós felhasználáshoz GPS-es sorvezető készülékek Munkavégzés átfedés/kihagyás nélkül Segítség rossz látási viszonyok mellett 4-7% input- és üzemanyag megtakarítás Továbbfejleszthető rendszer Automata kormányzás Vetéstől a betakarításig használható Precízebb munkavégzést eredményez Kézzelfogható azonnali megtakarítás 24 órán keresztül ±2 cm pontosság Tehermentesíti a traktor kezelőjét

2 GPS-es területmérők LD-Agro - GPS Mapper Szeretne egyszerűen, gyorsan és elérhető áron saját maga területet mérni? Válassza a GPS Mapper-t! GPS-es területmérők LD-Agro - Precision Mapper Területmérés mellett kimérni is szeretne pontot, vonalat, területet? Válassza a Precision Mappert, a mezőgazdasági üzemek területkontrollját! Területmérés pontossága ~ 1% Pontrögzítés pontossága 2-3 m Korrekciós jel Koordináta rendszerek Ingyenes műholdjelek Készülékbe épített GPS Térképekhez KML formátum A GPS Mapper előnyei: Nincs többé területi vita a szomszéddal, a bérmunkák tényleges területnagysága ellenőrizhető. Különféle területek és tetszőleges pontok felmérésére, rögzítésére is alkalmas, pl.: vadkár, vízállásos terület, talaj-mintavételezési pontok, erős gyomosodás, költési terület, árok, fasor, stb. Használhatja gyalogosan és autóval történő területmérésre egyaránt! Tartozékok: 5 -os GPS Mapper készülék / területmérő szoftver (2GByte-os SD kártyára telepítve) / kézikönyv / autós tartó / autós töltő. LD-Agro - GEO Mapper Nem akar várni a földmérőre? Pontos területmérőt keres? A GEO Mapper a GPS-es hátizsákkal az ideális megoldás! Területmérés pontossága ~ 0,5-1% Pontrögzítés pontossága < 1,5 m Korrekciós jel Koordináta rendszerek Ingyenes műholdjelek Vezetékes GPS kapcsolat Térképekhez KML formátum A GEO Mapper előnyei: Pont, területhatár, részterület rögzítése. Szabadon más célra is használható kézi számítógép (pl. autónavigáció, MP3, MP4 lejátszó, stb.) A hátizsákba épített GeoX1 vevőnek köszönhetően táblák sarokpontjainak megkeresésére és kitűzésére is alkalmas. Hátizsákos kivitelének köszönhetően a magas pozícióban lévő precíziós GeoX1 GPS-vevő a nehéz terepi viszonyok esetén is pontos pozíciót ad, pl. épületek közelében, erdőszélen, vagy ha a dombok között van szükség terület mérésére. Tartozékok: 5 -os GEO Mapper készülék / PocketArea területmérő szoftver 2 GByte-os SD kártyára telepítve / kézikönyv / autós töltő / GPS hátizsák (beépített elektronika, LD-Agro GeoX1 GPS vevő, akkumulátor) Területmérés pontossága < 0,5% Pontrögzítés pontossága < 1 m Korrekciós jel Koordináta rendszerek Ingyenes műholdjelek Bluetooth Térképekhez KML formátum A Precision Mapper előnyei: A Precision Mapper területmérő GPS kiváló eszköz az Ön szolgálatában, mellyel földterületek nagyságát, részterületeket, vonalakat vagy talajmintavételezési pontokat is felmérhet és kimérhet. Vezetékmentes GPS kapcsolat: A Precision Mapper bluetooth-on keresztül kapcsolódik a GPS-vevőhöz, így akár terepjáróban a platóra helyezve is tökéletes a kommunikáció, kényelmesen mérheti fel tábláit. IP54-es víz- és ütésállóság: Egy vadkár vagy vízállásos terület felmérése nem várhat. A Precision Mapper területmérő GPS esőben, sárban, koszban is használható készülék, köszönhetően az IP54-es kivitelének. Por, eső, kosz, sár a Precision Mappernek nem akadály! AreaControl szoftver: A Precision Mapper területmérő GPS szoftverében a menüpontok önmagukért beszélnek, kezelése gyorsan elsajátítható! A mérés rendkívül egyszerű: gyalogosan vagy autóval a felmérni kívánt területen kell haladnia, a készülék pedig rögzíti az útvonalat. A felmért adatok rétegenként kezelhetők, kiegészítő adatokkal elláthatók, valamint átmásolhatóak számítógépre shape és Google KML formátumban is. Tartozékok: 3,2 -os LD-Agro Precision Mapper készülék / AreaControl területmérő szoftver 2 GByte-os SD kártyára telepítve / kézikönyv / USB szinkron-kábel / autós töltő / GPS hátizsák (beépített elektronika, bluetooth adóvevő, LD-Agro GeoX4 GPS vevő, akkumulátor) / autós tartó Ingyenes LD-Agro MAP szoftver! 1

3 GPS-es sorvezetők 18 cm-es érintőképernyő Területmérés, hektárszámlálás, sebesség kijelzése 0-30 cm* sorcsatlakozási pontosság, az esetek 94%-ban másodpercenként egyszeri jelfrissítés ingyenes EGNOS korrekció 2D/3D-s grafikus kijelző Munkaadatok és munkajelentés tárolása a készülékben Az adatok PC-n megtekinthetőek. Az Mg Navigátor V1-es készülék előnyei: Megfelelő munkavégzés ködben, sötétben és akár porfelhőben is. Jelentős mértékben tehermentesíti a gépjármű-vezetőt, így az átfedések és kihagyások minimálisra csökkenthetőek. Nagyon egyszerű a kezelése, kézikönyv alapján gyorsan elsajátítható. A készülék 5 perc alatt felszerelhető, illetve átszerelhető másik gépbe. Sorvezető készülékkel egyenes vagy görbe referencia vonalakhoz igazodva Ön mindig az optimális nyomvonalon haladhat, így minimálisra csökkentve az átfedéseket vagy kihagyásokat. A GPS-es sorvezető segítségével a gépköltségeket és a munkaidejét is csökkentheti! Végezzen el több munkát kevesebb idő alatt! Az LD-Agro Mg Navigátor V1 mezőgazdasági GPS-el Ön mindig ideális nyomvonalon haladhat! A művelőút nélkül végzett szántóföldi munkáknál az átfedések mindig napirenden vannak és jelentős költségeket okoznak: ez átlagosan 7% feleslegesen kijuttatott műtrágyát, növényvédőszert, gépköltséget és munkaórát jelent. Mindezt most egyszerűen elkerülheti az LD-Agro Mg Navigátor V1 GPS-es sorvezető készülékkel! Nincs többé jelentős átfedés a sorok között! Nincs többé feleslegesen kijuttatott műtrágya vagy növényvédő szer! A doboz tartalma: LD-Agro MgNavigátor V1 / LD-Agro GeoX1 GPS vevő / stabil tartókar / 12V-os tápkábel / kézikönyv / USB szinkron-kábel / Mg Navigátor V1 sorvezető szoftver 2GByte-os SD kártyán / ajándék LD-Agro MAP térképészeti program (letölthető) 3 LD-Agro - Mg Navigátor V1 Megfizethető árú GPS-es sorvezetőt keres jól látható, nagy kijelzővel? Az Mg Navigátor V1 készülékben mindezt megtalálja! Elérhető megtakarítások: Átfedés nélküli műtrágyázás ~ 4%-kal kevesebb műtrágya Nincs kezeletlen terület műtrágyázásnál ~ 0,2%-os hozamnövekedés Átfedés nélküli növényvédelem ~ 4%-kal kevesebb vegyszer Nincs kezeletlen, gyomos terület ~ 0,2%-os hozamnövekedés Üzemanyag felhasználás ~ 4% megtakarítás 18cm-es érintőképernyő, 800x480-as felbontás! Területmérés, félbehagyott munka folytatása, hektár számítás 0-25cm* sorcsatlakozási pontosság, az esetek 95%-ban Másodpercenként 4X számol pozíciót, kijelzi a műholdak számát! EGNOS, GALILEO Ready, e-dif korrekció, HDOP érték állítás. 2D/3D-s grafikus kijelző Szakaszolás kijelzés: permetezésnél, műtrágyaszórásnál és vetésnél Akadály és területhatár előrejelzés Munkaadatok és munkajelentés tárolása Masszív és stabil rögzítés Az adatok PC-n a Google Earth térképészeti programmal megtekinthetőek GPS-es sorvezetők LD-Agro - Mg Navigátor V2 A precíziós gazdálkodás alapjaival ismerkedne? Válassza ezt a megfizethető mégis nagy tudású és pontos GPS-es sorvezetőt! Az Mg Navigátor V2-es készülék előnyei: Használja az Mg Navigátor V2-es készüléket az átfedések, kihagyások elkerüléséhez permetezéshez, műtrágya-szóráshoz! Dolgozzon pontosan nehéz látási körülmények között is, éjszaka, ködben, porfelhőben. Az Mg Navigátor V2-es készülék képes előre jelezni a táblahatárokat és akadályokat a földterületen. A készülék könnyen átszerelhető és bárki számára egyszerűen kezelhető menüpontokkal rendelkezik. Szakaszolás kijelzés: Már most elkezdheti a precíziós gazdálkodást a szakaszolás segítő funkcióval! Ne nézegesse többé a gyomos csíkokat a földjén, kerülje el a duplán szórásokat, kihagyásokat a területén! Csak oda szórjon anyagot ahova kell is! A doboz tartalma: Elérhető megtakarítások: Átfedés nélküli műtrágyázás ~ 5%- kal kevesebb műtrágya Nincs kezeletlen terület műtrágyázásnál ~ 0,3%-os hozamnövekedés Átfedés nélküli növényvédelem ~ 5%-kal kevesebb vegyszer Nincs kezeletlen, gyomos terület ~ 0,3%-os hozamnövekedés Üzemanyag felhasználás ~ 5% megtakarítás LD-Agro MgNavigátor V2 / LD-Agro GeoX4 GPS vevő / stabil műszerfali rögzítő elem / 12V-os tápkábel / kézikönyv / USB szinkronkábel / Mg Navigátor V2 sorvezető szoftver 2GByte-os SD kártyán / ajándék LD-Agro MAP térképészeti program (letölthető)

4 GPS-es sorvezetők Aggódik a pontosságot illetően? A Leica név a legismertebb a térinformatikában! Egy Leica GPS vevővel elfelejtheti a váratlan jelkieséseket! 18 cm-es érintőképernyő, 800x480-as felbontás! Területmérés, félbehagyott munka folytatása, sebesség kijelzése, hektár mérés, iránytű 0-20 cm* sorcsatlakozási pontosság, az esetek 97%-ban Térinformatikai GPS vevő, másodpercenként 5x számol pozíciót EGNOS, GLONASS (opció), GALILEO Ready, e-dif, HDOP értek állítás 2D/3D-s grafikus kijelző Szakaszolás kijelzés: permetezésnél, műtrágyaszórásnál és vetésnél Akadály és területhatár rögzítés és előrejelzés Munkaadatok és munkajelentés tárolása a készülékben Masszív és stabil műszerfalra történő rögzítés PC-n a Google Earth térképészeti programmal terület lakja, az elvégzett munka és kihagyások/ átfedések megtekinthetőek. A LineGuide 300-as készülék előnyei: A LineGuide 300 sorvezető a Leica Geo- Spective 2 GPS vevővel kimagasló pontosságot biztosít nehéz terepi viszonyok mellett is (erdősáv széle, magas épület, dombos vidék). Opcionálisan elérhetők az orosz GLONASS műholdjelei is, valamint képes a 10Hz-es (10jel/másodperc) üzemmódra. Ezáltal a készülék kimagasló pontossággal tud dolgozni, miközben még mindig nem használ havidíjas szolgáltatásokat. A LineGuide 300-as készülék fejleszthetősége lenyűgöző, valamennyi LD-Agro automata kormányzással kompatibilis, a költségkímélőbb és jövedelmezőbb gazdaság érdekében. A doboz tartalma: LD-Agro LineGuide 300 / Leica GeoSpective 2 GPS vevő / stabil műszerfali rögzítő elem / 12V-os tápkábel / kézikönyv / USB szinkronkábel / LineGuide 300 sorvezető szoftver 2GByte-os SD kártyán / ajándék LD-Agro MAP térképészeti program (letölthető) 5 LD-Agro - Line Guide 300 Elérhető megtakarítások: Átfedés nélküli műtrágyázás ~ 7%-kal kevesebb műtrágya Nincs kezeletlen terület műtrágyázásnál ~ 0,6%-os hozamnövekedés Átfedés nélküli növényvédelem ~ 7%-kal kevesebb vegyszer Nincs kezeletlen, gyomos terület ~ 0,6%-os hozamnövekedés Üzemanyag felhasználás ~ 7% megtakarítás 20 cm-es érintőképernyő, 800x480-as felbontás! Területmérés, félbehagyott munka folytatása, sebesség kijelzése, hektár, kihagyott és átfedett terület számítása 0-20cm* sorcsatlakozási pontosság, az esetek 97%-ban Térinformatikai GPS vevő, másodpercenként 10x számol pozíciót Ingyenes műholdjelek 2D/3D-s grafikus kijelző Szakaszolás kijelzés: permetezésnél, műtrágyaszórásnál és vetésnél Akadály és területhatár rögzítés és előrejelzés Munkaadatok és munkajelentés tárolása a készülékben Masszív és stabil műszerfalra történő rögzítés PC-n a terület lakja, az elvégzett munka és kihagyások/átfedések megtekinthetőek. GPS-es sorvezetők LD-Agro - LineGuide 800 A legpontosabb sorcsatlakozás és biztos vezetés a fordulókban, kanyarokban is? Ez csak a 10Hz-es John Deere GPS vevővel lehetséges! A LineGuide 800-as készülék előnyei: A készülék több mint 20cm-es képátlója bárki számára jól látható. A John Deere GPS vevő 10Hz-es jelfrissítésének köszönhetően a készülékkel a fordulókban is magabiztosan dolgozhat! Kimagasló pontosságával, könnyed átszerel-hetőségével, időjárás független felhasználásával a legjobb sorvezető a kínálatunkban! Fejlesztési lehetőségei révén elérhető közelségbe hozza mindenki számára a precíziós gazdálkodás valós értelmét, a költséghatékony munkavégzést! A doboz tartalma: LD-Agro LineGuide 800 / John Deere Starfire 300 GPS vevő / stabil műszerfali rögzítő elem / 12V-os tápkábel / kézikönyv / USB szinkronkábel / LineGuide800 sorvezető szoftver 2GByte-os SD kártyán / ajándék LD-Agro MAP térképészeti program (letölthető)

5 Automata kormányzás, robotpilóta LD-Agro - UniDrive - az univerzális kormányautomatika Naponta nagyobb területet szeretne megművelni? Csökkentené a költségeket a pontos munkavégzéssel? Válassza az LD-Agro UniDrive automata kormányzást! Univerzális, szinte bármilyen gépre felszerelhető Egyszerűen átszerelhető másik gépbe Tárolja a korábbi táblák nyomvonalait Választható, akár ±2 cm pontosság Kormánykerék cseréje nélkül felszerelhető Csúszásmentes kivitel Kerékszögszenzorral is kiegészíthető A készülék előnyei: Emberi beavatkozás nélkül traktorok, kombájnok, önjáró permetezők ±2 cm-es pontossággal haladnak egyenes és görbe nyomvonalakon. A UniDrive precízebb munkavégzést eredményez, tehermentesíti a traktor kezelőjét, aki a munkavégzés minőségével tud törődni. Automata kormányzással nem számít milyen napszak van, vagy milyen látási körülmények, a nap 24 órájában folyamatosan pontos és költség hatékonyan munkavégzés! A UniDrive használatával a vetett állomány esetén a művelőnyomok távolsága is tökéletesen pontos lehet. Egyszerű átszerelhetőség: Használja ki az UniDrive rendszer legnagyobb előnyét! A készüléket a sorvezetővel együtt könnyedén áthelyezheti egyik gépéből a másikba. Így mindig a legszükségesebb munkafolyamatnál használhatja a precíz automata kormányzást! LD-Agro dőlésszög kompenzáció A beépített iránytű, giroszkóp és gyorsulásmérő a piacon egyedülálló módon korrigálja a dőlésszöget (dőlést, bólintó mozgást, legyezést, oldalirányú dőlést), és növeli a pontosságot. Automata kormányzás, robotpilóta LD-Agro Robotpilóta - hidraulikus kormányzás Érje el a legdirektebb és legpontosabb kormányzást akár előkészített traktorral rendelkezik, akár utólagos hidraulika beszerelésre van szüksége! Használható a vetéstől a sorközművelésen át a betakarításig Kézzel fogható azonnali megtakarítás és többlethozam Akár 24 órán keresztül ±2 cm pontosság Közvetlen és azonnali kormányzás Hidraulikus kormányzásra előkészített traktorokhoz Hidraulikus vezérlőszelep utólagos beszerelésével is Kompatibilis korábbi LD-Agro sorvezetőkkel A készülék előnyei: Hidraulikus kormányvezérléssel pontosabb munkavégzés és jelentős vetőmag-, vegyszer-, és műtrágya-megtakarítás érhető el! A robotpilóta rendszer növeli a hatékonyságot, csökkenti a kezelő fáradságérzetét, a gép kopásait, továbbá napi 24 órán keresztül +/-2cm-es pontossággal biztosítja a precíziós gazdálkodást. Hidraulikus kormányvezérlésnek köszönhetően a legpontosabb és legközvetlenebb kormányzási megoldás. Gyors reagálásnak köszönhetően dombos területeken és olyan munkaműveleteknél is használható, mely közben az erőgép elcsúszhat. Kormányzásra előkészített traktora van? Építkezzen a már meglévő egységeire, dolgozzon kényelmesen, precízen és gazdaságosabban! Bővítse traktorát most az automata kormányzással! GPS pontosság, garantálva! A rendszer működik 0-20 cm-es pontossággal az ingyenes EGNOS jelekkel, de ebben az esetben a hidraulikus direkt kormányzás legnagyobb előnye a kimagasló pontosság veszik el. Ezért a ±2 cm-es pontosságú GeoD20 GPS vevőt ajánljuk RTK korrekciós jel vételével! FIGYELEM! Az LD-Agro-nál fontos a minőség, ezért a megadott pontosság minden esetben a keréknél a földön lett mérve és nem az optimális estben elérhető pontosság a GPS vevőnél! LD-Agro - A megbízható GPS jel garanciája! LD-Agro GeoD10 GPS vevő 0-20 cm-es pontosság (Ingyenes EGNOS korrekciós jelekkel) LD-Agro kerékszögszenzor Pontosság növeléséhez a piacon egyedülálló módon az UniDrive-hoz rendelhető egy kerékszögszenzor is, mely bármilyen terepen pontosan méri a kormányzott kerék állásszögét. LD-Agro - ha önnek is számít a pontos GPS jel! Választható pontosság automata kormányzáshoz: LD-Agro GeoD20 GPS vevő ±2 cm-es pontosság (RTK bázisállomás vagy NTRIP szolgáltató korrekciós jeleivel) LD-Agro SteerReady Drive Azokat a kormányzásra előkészített járműveket foglalja magában, melyek gyárilag szerelt kormányszeleppel, kerékszögszenzorral és a kézi felülbíráláshoz szükséges szenzorral rendelkeznek. Az LD-Agro ECU központi vezérlőegység biztosítja a meglévő részegységek precíz vezérlését és a GPS jelek feldolgozását és a dőlésszög kompenzációt. Pl.: Case AccuGuide ready, New Holland IntelliSteer rady, John Deere AutoTrac ready, AGCO Auto- Guide2, Fendt AutoSteer ready, stb. LD-Agro Hydraulic Drive Amennyiben az erőgép nem rendelkezik hidraulika kormányszeleppel az automata kormányzáshoz, géptípustól függően egyedi hidraulikus felszerelő készletek állnak rendelkezésre. A hidraulikus vezérlőszelep precíz utasításokat fogad elektromos jelek formájában az LD-Agro ECU központi egységéből, amelyeket a jármű gyári kormányrendszere használ fel a soron tartáshoz. 7

6 LD-Agro UniDrive, SteerReady Drive, Hydraulic Drive Beszerelési tájékoztató Nem szeretné, ha kár érné az emberi figyelmetlenség, fáradékonyság miatt keletkező átfedések és kihagyások miatt? A nap 24 órájában tökéletesen pontos sorcsatlakozásra van szüksége? Az LD-Agro automata kormányzással nem kell többé aggódnia a duplán szórások, kihagyások miatt! Több figyelem a munkavégzés ellenőrzésére Naponta nagyobb megművelt területet Csökkenő költségek a pontos munkavégzéssel Bármilyen látási körülmény között használható A nap 24 órájában precíz, költséghatékony munkavégzés! LD-Agro LineGuide 300/800 LD-Agro GPS GeoD20 GPS vevő ±2 cm elérhető pontosság Kétfázisú L1/L2 GPS vevő EGNOS, GLONASS, RTK LD-Agro GPS GeoD10 GPS vevő 0-20 cm-es pontosság Egyfázisú L1 GPS vevő EGNOS LD-Agro GSM Modem Az RTK jel szolgáltató és a mozgó gép között kapcsolatot kell létesíteni. Az átvitel GSM hálózaton keresztül történik, a korrekciós jelek pedig másodpercenként érkeznek a vevőbe. Minden vevő egységbe szükséges egy adatforgalom előfizetéses GSM SIM kártya LD-Agro UniDrive Kormánykerékre szerelt, szinte bármilyen gépre felszerelhető vagy átszerelhető univerzális automata kormányzás. A kormánykerék cseréje nélkül felszerelhető, csúszásmentes kivitel. Vezérlőszelep A hidraulikus vezérlőszelep precíz utasításokat fogad elektromos jelek formájában az LD-Agro ECU központi egységéből, amelyeket a jármű gyári kor-mányrendszere használ fel a soron tartáshoz. LD-Agro kerékszögszenzor Az LD-Agro kerékszögszenzor bármilyen terepen pontosan méri a kormányzott kerék állásszögét. A mért adatokat az ECU központi egységbe továbbítja feldolgozásra. LD-Agro Lábkapcsoló Az LD-Agro lábkapcsoló megkönnyíti a kezelő munkáját. Használatával nem kell a monitort megérinteni a fordulóknál az automata kormányzás bekapcsolásához. LD-Agro ECU központi vezérlő egység Biztosítja a GPS jelek pontos feldolgozását. Beépített iránytű, giroszkóp és gyorsulásmérő a piacon egyedülálló módon korrigálja a dőlésszöget a kilenctengelyes inerciaszenzoroknak köszönhetően. Az ECU programozása és karbantartása WiFi-n keresztül is történhet. Az egyszerű telepítést és használatot az automatikus beállítás és kalibrálás teszi lehetővé. Leica RTK bázisállomás Tetszőleges számú gép kiszolgálására Nincs 3-5 km-es területi határ, nem kell cipelni a bázisállomást GSM hálózaton RTK jel továbbítás a mozgó traktor felé ±2 cm elérhető pontosság Vetéshez, sorköz kultivátorozáshoz is ideális 9 10

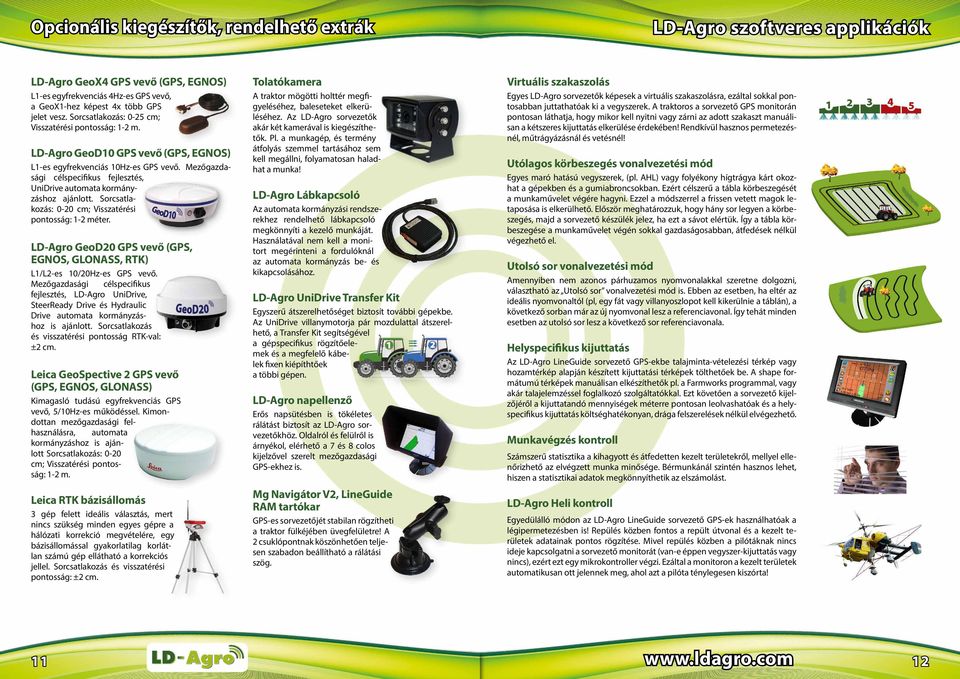

7 Opcionális kiegészítők, rendelhető extrák LD-Agro szoftveres applikációk LD-Agro GeoX4 GPS vevő (GPS, EGNOS) L1-es egyfrekvenciás 4Hz-es GPS vevő, a GeoX1-hez képest 4x több GPS jelet vesz. Sorcsatlakozás: 0-25 cm; Visszatérési pontosság: 1-2 m. LD-Agro GeoD10 GPS vevő (GPS, EGNOS) L1-es egyfrekvenciás 10Hz-es GPS vevő. Mezőgazdasági célspecifikus fejlesztés, UniDrive automata kormányzáshoz ajánlott. Sorcsatlakozás: 0-20 cm; Visszatérési pontosság: 1-2 méter. LD-Agro GeoD20 GPS vevő (GPS, EGNOS, GLONASS, RTK) L1/L2-es 10/20Hz-es GPS vevő. Mezőgazdasági célspecifikus fejlesztés, LD-Agro UniDrive, SteerReady Drive és Hydraulic Drive automata kormányzáshoz is ajánlott. Sorcsatlakozás és visszatérési pontosság RTK-val: ±2 cm. Leica GeoSpective 2 GPS vevő (GPS, EGNOS, GLONASS) Kimagasló tudású egyfrekvenciás GPS vevő, 5/10Hz-es működéssel. Kimondottan mezőgazdasági felhasználásra, automata kormányzáshoz is ajánlott Sorcsatlakozás: 0-20 cm; Visszatérési pontosság: 1-2 m. Leica RTK bázisállomás 3 gép felett ideális választás, mert nincs szükség minden egyes gépre a hálózati korrekció megvételére, egy bázisállomással gyakorlatilag korlátlan számú gép ellátható a korrekciós jellel. Sorcsatlakozás és visszatérési pontosság: ±2 cm. Tolatókamera A traktor mögötti holttér megfigyeléséhez, baleseteket elkerüléséhez. Az LD-Agro sorvezetők akár két kamerával is kiegészíthetők. Pl. a munkagép, és termény átfolyás szemmel tartásához sem kell megállni, folyamatosan haladhat a munka! LD-Agro Lábkapcsoló Az automata kormányzási rendszerekhez rendelhető lábkapcsoló megkönnyíti a kezelő munkáját. Használatával nem kell a monitort megérinteni a fordulóknál az automata kormányzás be- és kikapcsolásához. LD-Agro UniDrive Transfer Kit Egyszerű átszerelhetőséget biztosít további gépekbe. Az UniDrive villanymotorja pár mozdulattal átszerelhető, a Transfer Kit segítségével a gépspecifikus rögzítőelemek és a megfelelő kábelek fixen kiépíthtőek a többi gépen. LD-Agro napellenző Erős napsütésben is tökéletes rálátást biztosít az LD-Agro sorvezetőkhöz. Oldalról és felülről is árnyékol, elérhető a 7 és 8 colos kijelzővel szerelt mezőgazdasági GPS-ekhez is. Mg Navigátor V2, LineGuide RAM tartókar GPS-es sorvezetőjét stabilan rögzítheti a traktor fülkéjében üvegfelületre! A 2 csuklópontnak köszönhetően teljesen szabadon beállítható a rálátási szög. Virtuális szakaszolás Egyes LD-Agro sorvezetők képesek a virtuális szakaszolásra, ezáltal sokkal pontosabban juttathatóak ki a vegyszerek. A traktoros a sorvezető GPS monitorán pontosan láthatja, hogy mikor kell nyitni vagy zárni az adott szakaszt manuálisan a kétszeres kijuttatás elkerülése érdekében! Rendkívül hasznos permetezésnél, műtrágyázásnál és vetésnél! Utólagos körbeszegés vonalvezetési mód Egyes maró hatású vegyszerek, (pl. AHL) vagy folyékony hígtrágya kárt okozhat a gépekben és a gumiabroncsokban. Ezért célszerű a tábla körbeszegését a munkaművelet végére hagyni. Ezzel a módszerrel a frissen vetett magok letaposása is elkerülhető. Először meghatározzuk, hogy hány sor legyen a körbeszegés, majd a sorvezető készülék jelez, ha ezt a sávot elértük. Így a tábla körbeszegése a munkaművelet végén sokkal gazdaságosabban, átfedések nélkül végezhető el. Utolsó sor vonalvezetési mód Amennyiben nem azonos párhuzamos nyomvonalakkal szeretne dolgozni, választható az Utolsó sor vonalvezetési mód is. Ebben az esetben, ha eltér az ideális nyomvonaltól (pl, egy fát vagy villanyoszlopot kell kikerülnie a táblán), a következő sorban már az új nyomvonal lesz a referenciavonal. Így tehát minden esetben az utolsó sor lesz a következő sor referenciavonala. Helyspecifikus kijuttatás Az LD-Agro LineGuide sorvezető GPS-ekbe talajminta-vételezési térkép vagy hozamtérkép alapján készített kijuttatási térképek tölthetőek be. A shape formátumú térképek manuálisan elkészíthetők pl. a Farmworks programmal, vagy akár talajelemzéssel foglalkozó szolgáltatókkal. Ezt követően a sorvezető kijelzőjéről a kijuttatandó mennyiségek méterre pontosan leolvashatóak és a helyspecifikus kijuttatás költséghatékonyan, drága felszerelések nélkül elvégezhető. Munkavégzés kontroll Számszerű statisztika a kihagyott és átfedetten kezelt területekről, mellyel ellenőrizhető az elvégzett munka minősége. Bérmunkánál szintén hasznos lehet, hiszen a statisztikai adatok megkönnyíthetik az elszámolást. LD-Agro Heli kontroll Egyedülálló módon az LD-Agro LineGuide sorvezető GPS-ek használhatóak a légipermetezésben is! Repülés közben fontos a repült útvonal és a kezelt területek adatainak pontos rögzítése. Mivel repülés közben a pilótáknak nincs ideje kapcsolgatni a sorvezető monitorát (van-e éppen vegyszer-kijuttatás vagy nincs), ezért ezt egy mikrokontroller végzi. Ezáltal a monitoron a kezelt területek automatikusan ott jelennek meg, ahol azt a pilóta ténylegesen kiszórta! 11 12

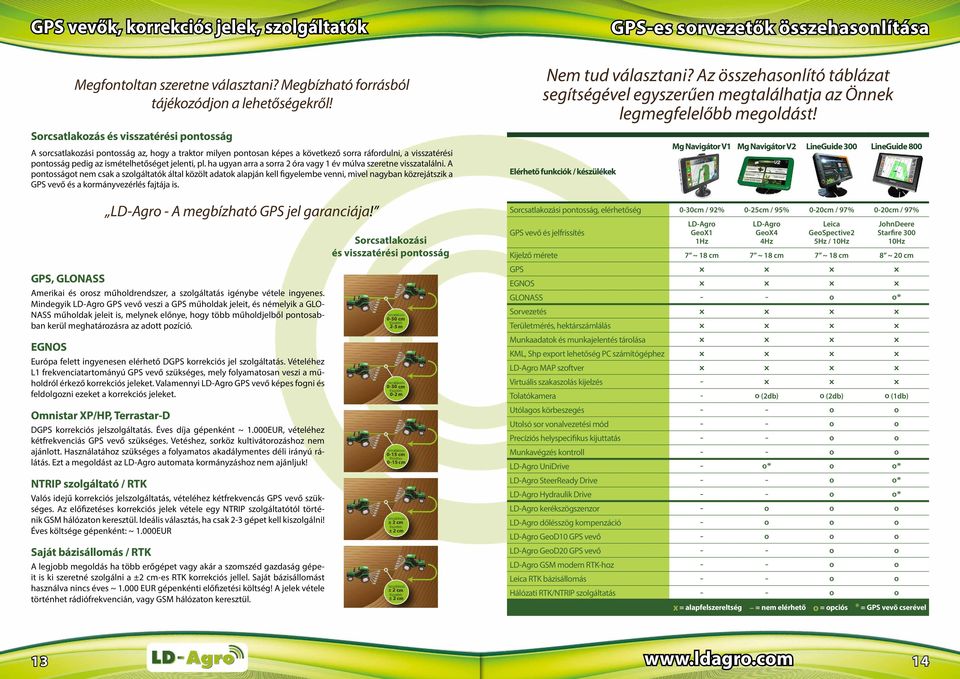

8 GPS vevők, korrekciós jelek, szolgáltatók GPS-es sorvezetők összehasonlítása Megfontoltan szeretne választani? Megbízható forrásból tájékozódjon a lehetőségekről! Nem tud választani? Az összehasonlító táblázat segítségével egyszerűen megtalálhatja az Önnek legmegfelelőbb megoldást! Sorcsatlakozás és visszatérési pontosság A sorcsatlakozási pontosság az, hogy a traktor milyen pontosan képes a következő sorra ráfordulni, a visszatérési pontosság pedig az ismételhetőséget jelenti, pl. ha ugyan arra a sorra 2 óra vagy 1 év múlva szeretne visszatalálni. A pontosságot nem csak a szolgáltatók által közölt adatok alapján kell figyelembe venni, mivel nagyban közrejátszik a GPS vevő és a kormányvezérlés fajtája is. Elérhető funkciók / készülékek Mg Navigátor V1 Mg Navigátor V2 LineGuide 300 LineGuide 800 GPS, GLONASS LD-Agro - A megbízható GPS jel garanciája! Amerikai és orosz műholdrendszer, a szolgáltatás igénybe vétele ingyenes. Mindegyik LD-Agro GPS vevő veszi a GPS műholdak jeleit, és némelyik a GLO- NASS műholdak jeleit is, melynek előnye, hogy több műholdjelből pontosabban kerül meghatározásra az adott pozíció. EGNOS Európa felett ingyenesen elérhető DGPS korrekciós jel szolgáltatás. Vételéhez L1 frekvenciatartományú GPS vevő szükséges, mely folyamatosan veszi a műholdról érkező korrekciós jeleket. Valamennyi LD-Agro GPS vevő képes fogni és feldolgozni ezeket a korrekciós jeleket. Omnistar XP/HP, Terrastar-D DGPS korrekciós jelszolgáltatás. Éves díja gépenként ~ 1.000EUR, vételéhez kétfrekvenciás GPS vevő szükséges. Vetéshez, sorköz kultivátorozáshoz nem ajánlott. Használatához szükséges a folyamatos akadálymentes déli irányú rálátás. Ezt a megoldást az LD-Agro automata kormányzáshoz nem ajánljuk! NTRIP szolgáltató / RTK Valós idejű korrekciós jelszolgáltatás, vételéhez kétfrekvencás GPS vevő szükséges. Az előfizetéses korrekciós jelek vétele egy NTRIP szolgáltatótól történik GSM hálózaton keresztül. Ideális választás, ha csak 2-3 gépet kell kiszolgálni! Éves költsége gépenként: ~ 1.000EUR Saját bázisállomás / RTK A legjobb megoldás ha több erőgépet vagy akár a szomszéd gazdaság gépeit is ki szeretné szolgálni a ±2 cm-es RTK korrekciós jellel. Saját bázisállomást használva nincs éves ~ EUR gépenkénti előfizetési költség! A jelek vétele történhet rádiófrekvencián, vagy GSM hálózaton keresztül. Sorcsatlakozási és visszatérési pontosság Sorcsatlakozási pontosság, elérhetőség 0-30cm / 92% 0-25cm / 95% 0-20cm / 97% 0-20cm / 97% GPS vevő és jelfrissítés LD-Agro GeoX1 1Hz LD-Agro GeoX4 4Hz Leica GeoSpective2 5Hz / 10Hz JohnDeere Starfire Hz Kijelző mérete 7 ~ 18 cm 7 ~ 18 cm 7 ~ 18 cm 8 ~ 20 cm GPS x x x x EGNOS x x x x GLONASS - - o o* Sorvezetés x x x x Területmérés, hektárszámlálás x x x x Munkaadatok és munkajelentés tárolása x x x x KML, Shp export lehetőség PC számítógéphez x x x x LD-Agro MAP szoftver x x x x Virtuális szakaszolás kijelzés - x x x Tolatókamera - o (2db) o (2db) o (1db) Utólagos körbeszegés - - o o Utolsó sor vonalvezetési mód - - o o Precíziós helyspecifikus kijuttatás - - o o Munkavégzés kontroll - - o o LD-Agro UniDrive - o* o o* LD-Agro SteerReady Drive - - o o* LD-Agro Hydraulik Drive - - o o* LD-Agro kerékszögszenzor - o o o LD-Agro dőlésszög kompenzáció - o o o LD-Agro GeoD10 GPS vevő - o o o LD-Agro GeoD20 GPS vevő - - o o LD-Agro GSM modem RTK-hoz - - o o Leica RTK bázisállomás - - o o Hálózati RTK/NTRIP szolgáltatás - - o o x = alapfelszereltség - = nem elérhető o = opciós * = GPS vevő cserével 13

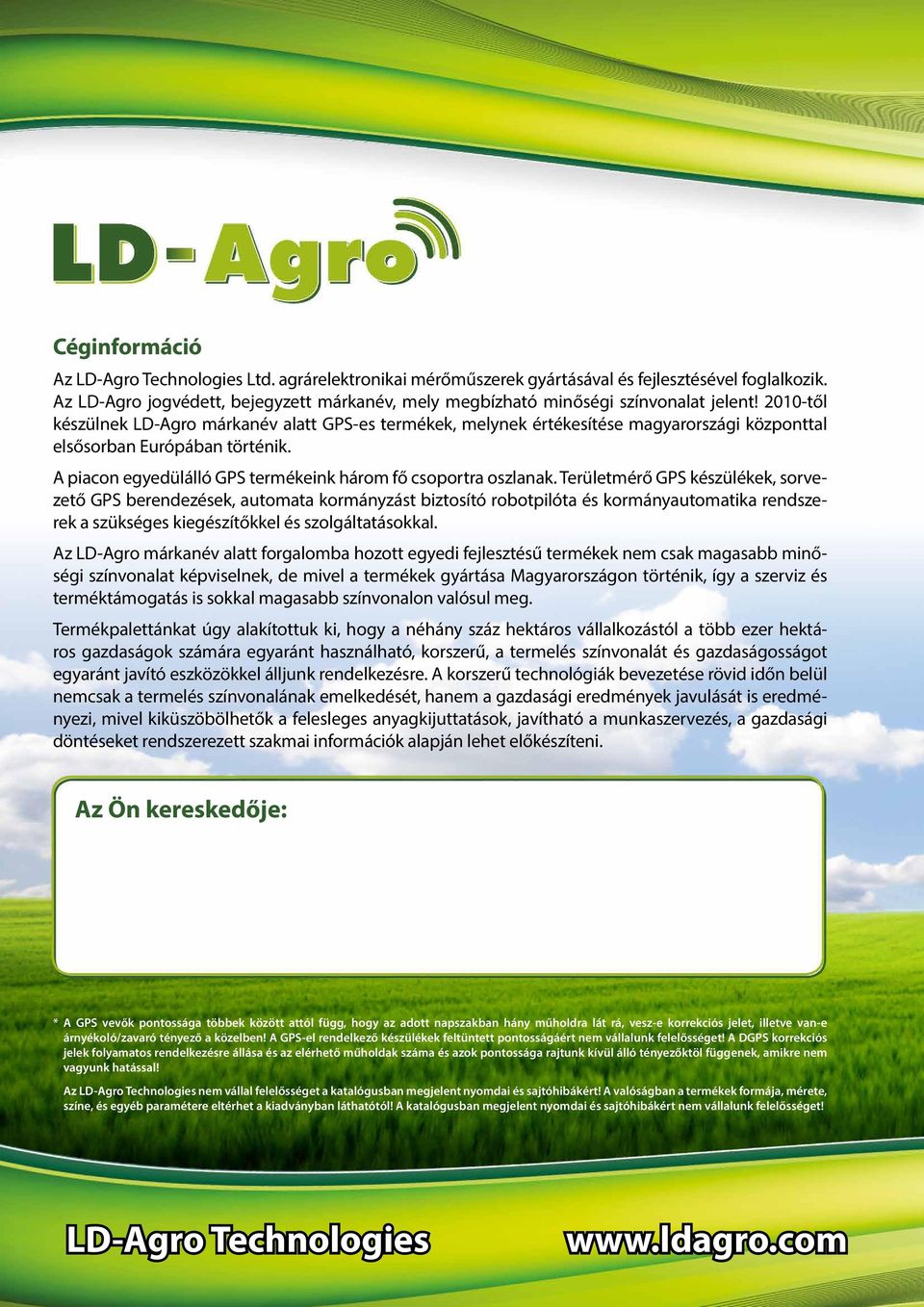

9 Céginformáció Az LD-Agro Technologies Ltd. agrárelektronikai mérőműszerek gyártásával és fejlesztésével foglalkozik. Az LD-Agro jogvédett, bejegyzett márkanév, mely megbízható minőségi színvonalat jelent! 2010-től készülnek LD-Agro márkanév alatt GPS-es termékek, melynek értékesítése magyarországi központtal elsősorban Európában történik. A piacon egyedülálló GPS termékeink három fő csoportra oszlanak. Területmérő GPS készülékek, sorvezető GPS berendezések, automata kormányzást biztosító robotpilóta és kormányautomatika rendszerek a szükséges kiegészítőkkel és szolgáltatásokkal. Az LD-Agro márkanév alatt forgalomba hozott egyedi fejlesztésű termékek nem csak magasabb minőségi színvonalat képviselnek, de mivel a termékek gyártása Magyarországon történik, így a szerviz és terméktámogatás is sokkal magasabb színvonalon valósul meg. Termékpalettánkat úgy alakítottuk ki, hogy a néhány száz hektáros vállalkozástól a több ezer hektáros gazdaságok számára egyaránt használható, korszerű, a termelés színvonalát és gazdaságosságot egyaránt javító eszközökkel álljunk rendelkezésre. A korszerű technológiák bevezetése rövid időn belül nemcsak a termelés színvonalának emelkedését, hanem a gazdasági eredmények javulását is eredményezi, mivel kiküszöbölhetők a felesleges anyagkijuttatások, javítható a munkaszervezés, a gazdasági döntéseket rendszerezett szakmai információk alapján lehet előkészíteni. Az Ön kereskedője: * A GPS vevők pontossága többek között attól függ, hogy az adott napszakban hány műholdra lát rá, vesz-e korrekciós jelet, illetve van-e árnyékoló/zavaró tényező a közelben! A GPS-el rendelkező készülékek feltüntett pontosságáért nem vállalunk felelősséget! A DGPS korrekciós jelek folyamatos rendelkezésre állása és az elérhető műholdak száma és azok pontossága rajtunk kívül álló tényezőktöl függenek, amikre nem vagyunk hatással! Az LD-Agro Technologies nem vállal felelősséget a katalógusban megjelent nyomdai és sajtóhibákért! A valóságban a termékek formája, mérete, színe, és egyéb paramétere eltérhet a kiadványban láthatótól! A katalógusban megjelent nyomdai és sajtóhibákért nem vállalunk felelősséget! LD-Agro Technologies
