1 TERMÉKISMERTETŐ 2009

2 2 LDSYSTEMS LDSYSTEMS 3 LDSYSTEMS KERESSE FEL WEBOLDALUNKAT AZ ÉN HANGOM AZ ÉN ZENEKAROM AZ ÉN LD-m Az elmúlt hét évben az LD Systems, mint az Adam Hall csoport márkaneve magas minőséget és kiemelkedő ár/érték arányt ért el. A fejlesztések és végső ellenőrzések minden LD termék esetében székhelyünkön, a németországi Neu-Anspach-ban történnek. Minden termék gyártása Távol-Kelet válogatott üzemeiben folyik a saját szigorú előírásainknak és minőségi ellenőrzésünknek megfelelően. Korszerű vezeték nélküli berendezéseink, mint a WS1000 és a MEI1000 új szintet képviselnek a közepes árú piaci szegmensben ben partnerünkkel, az Eminence Speakers-szel továbbra is a powered by Eminence USA vonal kiszélesítésére koncentrálunk. Ha mégis probléma merül fel készülékeinkkel kapcsolatban, szervizünk és garanciális támogatásunk közvetlenül és azonnal megoldja az ügyet, legkésőbb 48 órán belül a kérés beérkezése után. A vevőszolgálat és a vásárlók elégedettsége előnyt élvez az LD Systemsnél. Látogassa meg honlapunkat a oldalon, ismerje meg az LD világának legfrissebb termékeit és küldje el nekünk ötleteit, kívánságait vagy kritikai észrevételeit.

3 4 LDSYSTEMS LDSYSTEMS 5 LDE122 12"/1" TÖBBFUNKCIÓS HANGFAL EMINENCE HANGSZÓRÓVAL SZERELVE LDE122 12"/1" TÖBBFUNKCIÓS HANGFAL EMINENCE HANGSZÓRÓVAL SZERELVE A válogatott Eminence alkatrészekkel, speciálisan hangolt keresztváltóval és kifinomult védelmi áramkörökkel szerelt LDE122-t a vásárlók kiváló minőségű, többfunkciós hangfallal szemben támasztott elvárásai szerint terveztük. Az ütős 350 W teljesítmény és 101 db hangnyomás alkalmassá teszi a hangfalat full-range alkalmazásokhoz, az LDESUB15 mélynyomó kiegészítőjeként, nagyteljesítményű monitorként, vagy más rendszerekkel és szub-ládákkal való használatra. A doboz teljes egészében 18 mm-es rétegelt lemezből készült, a strapabíró rücskös fekete lakkozás védi a hangfalat a sérülésektől. A láda az új, szabadalmaztatott SM707-es állítható dőlésszögű hangfalállvány-hüvely alkalmazásával lett kialakítva, amely 4 -os lépésekben +/- 18 -ban dönthető, valamint elő van készítve az Adam Hall függesztő készlet későbbi felszerelésére is. A többcélú LDE122 ár/érték arányát tekintve gyakorlatilag verhetetlen. LÉGY MÉG SOKOLDALÚBB! SM707 Szabadalmaztatott, állítható hüvely +/- 18º Ø 36mm MŰSZAKI ADATOK LDE122 Névleges impedancia: 8 Ω Magasfrekv. sugárzási szög: 90 x 60 forgatható Terhelhetőség (RMS): 350 W Hangnyomás SPL 1 W / 1 m: 101 db Max. hangny. SPL 1 m (folyamatos): 127 db Frekvenciatartomány (- 10 db): 65 Hz - 18 khz Crossover frekvencia: 1.5 khz Hangszórók: Gamma 12 custom made + PSD 2002 Csatlakozók: 2 x Speakon Láda jellege: 18 mm-es rétegelt lemez Méretek (Sz x H x M): 390 mm x 570 mm x 370 mm 18.9 kg FÜGGESZTŐ KÉSZLET LDE122FS1 3x AH x AH 5740 (csavarok nélkül) LDE122FS2 3x AH x AH x AH 5730 (csavarok nélkül)

4 6 LDSYSTEMS LDSYSTEMS 7 LDE122A 12"/1" TÖBBFUNKCIÓS AKTÍV HANGFAL EMINENCE HANGSZÓRÓVAL SZERELVE ÚJ! LDE122A 12"/1" TÖBBFUNKCIÓS AKTÍV HANGFAL EMINENCE HANGSZÓRÓVAL SZERELVE Az LDE122 passzív 12 /1 többfunkciós hangfal sikereinek logikus folytatásaként ez év nyarától kezdve az LD ennek a modellnek aktív változatát is forgalomba hozza. A hangszórót a Bang & Olufsen 350 W RMS teljesítményű ICEpower digitális erősítő modulja hajtja. Az előerősítő vonal ki/bemenettel, mikrofon bemenettel, hangerőszabályzóval, föld-leválasztó kapcsolóval, kétsávos EQ-val, valamint egy SPKn passzív kimenettel rendelkezik, lehetővé téve egy passzív hangszóró csatlakoztatását. A hangfalban a szabadalmaztatott Adam Hall SM707 állványtartó hüvely is megtalálható, amely változtatható dőlésszögű és 4 -os lépésekben +/- 18 -ban dönthető. Az LD System ebben a készülékben az új, biztonságos Volex hálózati csatlakozót alkalmazza. A Volex Power Products előnyeinek rövid áttekintése: Biztonságosabb használat, nincs hibás érintkezés (rövidzárlat veszély) Minden hálózati kábel gyárilag készre szerelt és megfelel az ASA, VDE, KEMA, CCC, SA és UL szabványoknak 100%-ban kompatibilis minden IECC hálózati dugóval és aljzattal MŰSZAKI ADATOK Névleges impedancia: Teljesítmény (RMS): Erősítő modul: Max. hangny. SPL 1 m (folyamatos): Frekvenciatartomány (- 10 db): Crossover frekvencia: Magasfrekv. sugárzási szög: Csatlakozók: Láda jellege: Méretek (Sz x H x M): LDE122A 8 Ω 350 W B&O ICEpower 500 ASP 127 db 65 Hz - 18 khz 1.5 khz 90 x 60 forgatható mikrofon / vonal bemenet, hangerőszabályzó, magas és mély hangszínszabályzó, passzív hangfal kimenet 18 mm-es rétegelt lemez 390 mm x 570 mm x 370 mm 21 kg LÉGY MÉG SOKOLDALÚBB! SM707 Szabadalmaztatott, állítható hüvely +/- 18º Ø 36mm FÜGGESZTŐ KÉSZLET LDE122FS1 3x AH x AH 5740 (csavarok nélkül) LDE122FS2 3x AH x AH x AH 5730 (csavarok nélkül)

5 8 LDSYSTEMS LDSYSTEMS 9 LDE152 15"/1" ND TÖBBFUNKCIÓS HANGFAL EMINENCE HANGSZÓRÓVAL SZERELVE LDE152 15"/1" ND TÖBBFUNKCIÓS HANGFAL EMINENCE HANGSZÓRÓVAL SZERELVE Rajtra készen! Az új LDE152 az LDE122 sikertörténetének folytatása. A válogatott Eminence ND alkatrészekkel, speciálisan hangolt keresztváltóval és kifinomult védelmi áramkörökkel szerelt LDE152-t a vásárlók kiváló minőségű, többfunkciós hangfallal szemben támasztott elvárásai szerint terveztük. A láda az új, szabadalmaztatott Adam Hall SM707-es állítható dőlésszögű állványtartó hüvely alkalmazásával lett kialakítva, amely 4 -os lépésekben +/- 18 -ban dönthető. MŰSZAKI ADATOK Névleges impedancia: Hangszórók: Terhelhetőség (RMS): Hangnyomás SPL 1 W / 1 m: Max. hangny. SPL 1 m (folyamatos): Frekvenciatartomány (- 10 db): Crossover frekvencia: Magasfrekv. sugárzási szög: Csatlakozók: Láda jellege: Méretek (Sz x H x M): LDE152 8 Ω Eminence Kappalite 3015 és PSD W 103 db 130 db 45 Hz - 18 khz 1.5 khz 90 x 60 forgatható 2 x Speakon 18 mm-es rétegelt lemez 499 mm x 650 mm x 438 mm 24 kg LÉGY MÉG SOKOLDALÚBB! SM707 Szabadalmaztatott, állítható hüvely +/- 18º Ø 36mm FÜGGESZTŐ KÉSZLET LDE122FS1 3x AH x AH 5740 (csavarok nélkül) LDE122FS2 3x AH x AH x AH 5730 (csavarok nélkül)

6 10 LDSYSTEMS LDSYSTEMS 11 LDE152A ÚJ! 15"/1" AKTÍV ND TÖBBFUNKCIÓS HANGFAL EMINENCE & BMS HANGSZÓRÓVAL SZERELVE LDE152A 15"/1" AKTÍV ND TÖBBFUNKCIÓS HANGFAL EMINENCE & BMS HANGSZÓRÓVAL SZERELVE Az LDE152 passzív 15 /1 többfunkciós hangfal sikereinek logikus folytatásaként ez év nyarától kezdve az LD ennek a modellnek aktív változatát is forgalomba hozza. A hangszórót a Bang & Olufsen 500 W RMS teljesítményű ICEpower digitális erősítő modulja hajtja. Az előerősítő vonal ki/bemenettel, mikrofon bemenettel, hangerőszabályzóval, föld-leválasztó kapcsolóval, kétsávos EQ-val, valamint egy SPKn passzív kimenettel rendelkezik, lehetővé téve egy passzív hangszóró, vagy mélynyomó csatlakoztatását minden teljesítmény veszteség nélkül. Ez egyedülálló ebben az árkategóriában. Az LDE152A egy Eminence 15 -os Kappalite ND mélyhangszóróval és egy BMS 1 -os ND magassugárzóval rendelkezik. A hangfalban a szabadalmaztatott Adam Hall SM707 állványtartó hüvely is megtalálható, amely változtatható dőlésszögű és 4 -os lépésekben +/- 18 -ban dönthető. Az LD System ebben a készülékben az új, biztonságos Volex hálózati csatlakozót alkalmazza. Biztonságosabb használat, nincs hibás érintkezés (rövidzárlat veszély) Minden hálózati kábel gyárilag készre szerelt és megfelel az ASA, VDE, KEMA, CCC, SA és UL szabványoknak 100%-ban kompatibilis minden IECC hálózati dugóval és aljzattal MŰSZAKI ADATOK Névleges impedancia: Teljesítmény (RMS): Erősítő modul: Max. hangny. SPL 1 m (folyamatos): Frekvenciatartomány (- 10 db): Crossover frekvencia: Magasfrekv. sugárzási szög: Csatlakozók: Láda jellege: Méretek (Sz x H x M): LDE152A 8 Ω 500 W B&O ICEpower 1000 ASP 130 db 45 Hz - 18 khz 2.3 khz 80 x 60 forgatható (aszimmetrikus) mikrofon / vonal bemenet, hangerőszabályzó, magas és mély hangszínszabályzó, passzív hangfal kimenet 18 mm-es rétegelt lemez 499 mm x 650 mm x 438 mm 27.3 kg LÉGY MÉG SOKOLDALÚBB! SM707 Szabadalmaztatott, állítható hüvely +/- 18º Ø 36mm FÜGGESZTŐ KÉSZLET LDE122FS1 3x AH x AH 5740 (csavarok nélkül) LDE122FS2 3x AH x AH x AH 5730 (csavarok nélkül)

7 12 LDSYSTEMS LDSYSTEMS 13 DAVE10+ ÚJ! HORDOZHATÓ AKTÍV PA RENDSZER DAVE10+ HORDOZHATÓ AKTÍV/PASSZÍV PA RENDSZER Kicsi, de meggyőző! Erőteljes hanggal és tisztán definiálható közép- és magas frekvenciákkal a DAVE10+ a hordozható hang élményét nyújtja. A kompakt méretű, rendkívül sokoldalú aktív rendszer számos praktikus szolgáltatással rendelkezik, ilyen a szatellit ládák 5 -ban dönthető állványa, pillangó fülek és a külön rendelhető kerekes szállítólap. A DAVE10+ a szórakoztatóiparban tevékenykedők, duók ideális eszköze és minden kisebb PA és prezentációs alkalmazásban megfelelő, mindezeket kiváló ár/érték arány mellet nyújtja. A DAVE10+ aktív modulja minden szükséges ki- és bemenettel, valamint védelmi áramkörrel rendelkezik. A szatellitekhez és mélynyomóhoz szállító táska is kapható. MŰSZAKI ADATOK aktív változat LDDAVE10, passzív változat LDDAVE10P ERŐSÍTŐ MODUL Maximális teljesítmény (RMS): 1 x 150 W (300 W) + 2 x 75 W (150 W) Bemenet: 2 x XLR + 2 x RCA aljzat Kimenet: 2 x Speakon / 2 x Direct Out XLR További jellemzők: 180 fázisfordító, fő hangerő, mélynyomó hangerő, ki/bekapcsoló Mélynyomó hangszóró: 10" Terhelhetőség (RMS): 150 W Frekvenciatartomány: Hz Érzékenység (2.83 V / max.): 98 / 116 db Burkolat: 15 mm MDF, fekete poliuretán festés További jellemzők: pillangó fülek, beépített állvány hüvely, opcionális szállító táska Méretek (Sz x H x M): 345 mm x 430 mm x 460 mm 22 kg RENDSZER Frekvenciatartomány: Érzékenység (1 W / 1 m): Hz 98 db / 116 db SZATELLIT Szatellit hangszórók: 5.25" + 1" tölcsér (70 x 70 ) Terhelhetőség (RMS): 75 W Frekvenciatartomány: Hz Crossover frekvencia: 3500 Hz Érzékenység (2.83 V / max.): 98 / 116 db Burkolat: 12 mm MDF, fekete poliuretán festés Bemenet: 1 x Speakon További jellemzők: beépített fülek, állvány hüvely (5 -ban dönthető), opcionális szállító táska Méretek (Sz x H x M): 200 mm x 300 mm x 230 mm 4 kg

8 14 LDSYSTEMS LDSYSTEMS 15 DAVE12+ HORDOZHATÓ AKTÍV PA RENDSZER DAVE12+ HORDOZHATÓ AKTÍV PA RENDSZER Kicsi, de meggyőző! Erőteljes hanggal és tisztán definiálható közép- és magas frekvenciákkal a DAVE12+ a hordozható hang élményét nyújtja. A kompakt méretű, rendkívül sokoldalú aktív rendszer számos praktikus szolgáltatással rendelkezik, ilyen a szatellit ládák szabadalmaztatott +/-18 -ban dönthető állvány hüvelye, pillangó fülek és a külön rendelhető kerekes szállítólap. A DAVE12+ a szórakoztatóiparban tevékenykedők, duók ideális eszköze és minden kisebb PA és prezentációs alkalmazásban megfelelő, mindezeket kiváló ár/érték arány mellet nyújtja. A DAVE12+ aktív modulja minden szükséges ki- és bemenettel, valamint védelmi áramkörrel rendelkezik. A szatellitekhez és mélynyomóhoz szállító táska is kapható. Az LD System ebben a készülékben az új, biztonságos Volex hálózati csatlakozót alkalmazza. A Volex Power Products előnyeinek rövid áttekintése: Biztonságosabb használat, nincs hibás érintkezés (rövidzárlat veszély) Minden hálózati kábel gyárilag készre szerelt és megfelel az ASA, VDE, KEMA, CCC, SA és UL szabványoknak 100%-ban kompatibilis minden IECC hálózati dugóval és aljzattal MŰSZAKI ADATOK LDDAVE12 ERŐSÍTŐ MODUL Maximális teljesítmény (RMS): 1 x 300 W (600 W) + 2 x 100 W (200 W) Bemenet: 2 x XLR + 2 x RCA aljzat Kimenet: 2 x Speakon / 2 x Direct Out XLR További jellemzők: 180 fázisfordító, fő hangerő, mélynyomó hangerő, ki/bekapcsoló, limiter MÉLYNYOMÓ Mélynyomó hangszóró: 12" Terhelhetőség (RMS): 300 W Frekvenciatartomány: Hz Érzékenység (2.83 V / max.): 100 / 118 db Burkolat: 15 mm rétegelt lemez, fekete poliuretán festés További jellemzők: pillangó fülek, beépített állvány hüvely, opcionális szállító táska és kerekes szállítólap Méretek (Sz x H x M): 450 mm x 500 mm x 520 mm 29 kg RENDSZER Frekvenciatartomány: Érzékenység (1 W / 1 m): Hz 98 db LÉGY MÉG SOKOLDALÚBB! SM707 Szabadalmaztatott, állítható hüvely +/- 18º Ø 36mm SZATELLIT Szatellit hangszórók: 6.5" + 1" CD tölcsér (90 x 60 ) Terhelhetőség (RMS): 100 W Frekvenciatartomány: Hz Crossover frekvencia: 3500 Hz Érzékenység (2.83 V / max.): 100 / 118 db Burkolat: 15 mm MDF, fekete poliuretán festés Bemenet: 1 x Speakon További jellemzők: beépített I fülek, állvány hüvely (+/-18 -ban dönthető), opcionális szállító táska Méretek (Sz x H x M): 250 mm x 400 mm x 250 mm 8 kg OPCIONÁLIS KEREKES SZÁLLÍTÓTALP HEVEDERREL ÉS SZÁLLÍTÓ TÁSKÁKKAL KAPHATÓ. A RENDELÉSI KÓDOT KERESSE AZ ÁRJEGYZÉKBEN!

9 16 LDSYSTEMS LDSYSTEMS 17 DAVE15+ ÚJ! HORDOZHATÓ AKTÍV PA RENDSZER DAVE15+ HORDOZHATÓ AKTÍV PA RENDSZER Több hangnyomásra és hangerőre van szüksége? Akkor a DAVE15+ a megfelelő aktív hangrendszer. Ez a készlet kisebb zenekarok számára lett optimalizálva, akik kicsi de erőteljes, könnyen szállítható plug and play hangrendszert keresnek. A DAVE15+ készlet egy 15 -os aktív mélynyomóból és két 8 /1 -os szatellit ládából áll. A DAVE15+ nagyon hasonlít a DAVE12+ rendszerre, mindazonáltal nagyobb teljesítményt és hangnyomást nyújt. MŰSZAKI ADATOK LDDAVE15 ERŐSÍTŐ MODUL Maximális teljesítmény (RMS): 1 x 400 W (800 W) + 2 x 150 W (300 W) Bemenet: 2 x XLR + 2 x RCA aljzat Kimenet: 2 x Speakon / 2 x Direct Out XLR További jellemzők: 180 fázisfordító, fő hangerő, mélynyomó hangerő, ki/bekapcsoló, limiter MÉLYNYOMÓ Mélynyomó hangszóró: 15 Terhelhetőség (RMS): 400 W Frekvenciatartomány: Hz Érzékenység (2.83 V / max.): 99 / 119 db Burkolat: 18 mm rétegelt lemez, fekete poliuretán festés További jellemzők: pillangó fülek, beépített állvány hüvely, opcionális szállító táska és kerekes szállítólap Méretek (Sz x H x M): 480 mm x 570 mm x 635 mm 42,5 kg RENDSZER Frekvenciatartomány: Érzékenység (1 W / 1 m): Hz 101 / 119 db LÉGY MÉG SOKOLDALÚBB! SM707 Szabadalmaztatott, állítható hüvely +/- 18º Ø 36mm SZATELLIT Szatellit hangszórók: 8" + 1" CD tölcsér (90 x 40 ) Terhelhetőség (RMS): 150 W Frekvenciatartomány: Hz Crossover frekvencia: 3200 Hz Érzékenység (2.83 V / max.): 104 / 122 db Burkolat: 15 mm MDF, fekete poliuretán festés Bemenet: 1 x Speakon További jellemzők: beépített I fülek, állvány hüvely (+/-18 -ban dönthető), opcionális szállító táska Méretek (Sz x H x M): 280 mm x 430 mm x 250 mm 9,7 kg OPCIONÁLIS KEREKES SZÁLLÍTÓTALP HEVEDERREL ÉS SZÁLLÍTÓ TÁSKÁKKAL KAPHATÓ. A RENDELÉSI KÓDOT KERESSE AZ ÁRJEGYZÉKBEN!

10 DAVESZÉRIA ASUB12 HORDOZHATÓ AKTÍV MÉLYNYOMÓ ÚJ! LD ASUB12 HORDOZHATÓ AKTÍV MÉLYNYOMÓ Eleget téve a nagyszámú kérésnek, a DAVE12+ készlet mélynyomója már különálló készülékként is megvásárolható. Az ASUB wattos beépített erősítővel, valamint védelmi áramkörökkel és limiterrel rendelkezik, akárcsak a DAVE12+ készletben. Az ASUB12 különböző (akár más márkájú) szatellit ládákkal kombinálható, vagy mint a DAVE12+ kiegészítője is használható, ha több basszusra van szükség. Külön rendelhető: kerekes szállítólap hevederrel és huzattal. MŰSZAKI ADATOK Maximális teljesítmény (RMS): Bemenet: Kimenet: További jellemzők: Hangszóró: Frekvenciatartomány: Érzékenység (1 W / 1 m)/max.: Burkolat: Méretek (Sz x H x M): 1 x 350 W (700 W) 2 x Combo + 2 x RCA 2 x XLR (fullrange, vagy 100 Hz-es vágás) 180 fázisfordító, hangerő, ki/bekapcsoló, limiter, aluláteresztő szűrő ( Hz) 12"-os mélyített egyedi Hz 100 / 122 db 15 mm-es nyír rétegelt lemez, fekete poliuretán festés 450 mm x 500 mm x 520 mm 33 kg 18 LDSYSTEMS LDSYSTEMS 19 LDASUB12

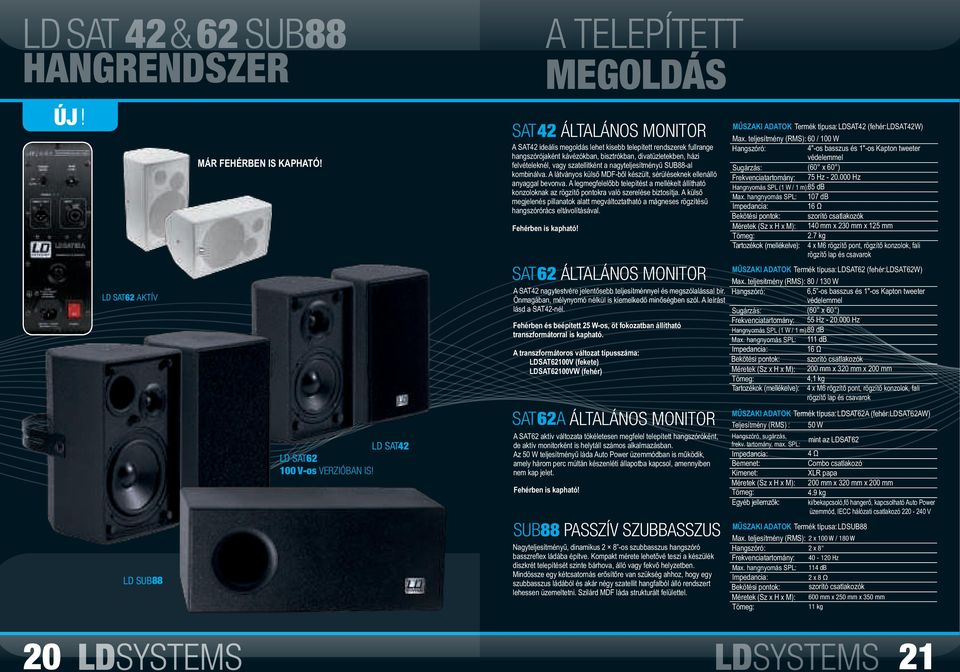

11 20 LDSYSTEMS LDSYSTEMS 21 LD SAT 42 & 62 SUB88 HANGRENDSZER ÚJ! LD SAT62 AKTÍV LD SUB88 MÁR FEHÉRBEN IS KAPHATÓ! LD SAT 42 LD SAT V-os VERZIÓBAN IS! A TELEPÍTETT MEGOLDÁS SAT42 ÁLTALÁNOS MONITOR A SAT42 ideális megoldás lehet kisebb telepített rendszerek fullrange hangszórójaként kávézókban, bisztrókban, divatüzletekben, házi felvételeknél, vagy szatellitként a nagyteljesítményű SUB88-al kombinálva. A látványos külső MDF-ből készült, sérüléseknek ellenálló anyaggal bevonva. A legmegfelelőbb telepítést a mellékelt állítható konzoloknak az rögzítő pontokra való szerelése biztosítja. A külső megjelenés pillanatok alatt megváltoztatható a mágneses rögzítésű hangszórórács eltávolításával. Fehérben is kapható! SAT62 ÁLTALÁNOS MONITOR A SAT42 nagytestvére jelentősebb teljesítménnyel és megszólalással bír. Önmagában, mélynyomó nélkül is kiemelkedő minőségben szól. A leírást lásd a SAT42-nél. Fehérben és beépített 25 W-os, öt fokozatban állítható transzformátorral is kapható. A transzformátoros változat típusszáma: LDSAT62100V (fekete) LDSAT62100VW (fehér) SAT62A ÁLTALÁNOS MONITOR A SAT62 aktív változata tökéletesen megfelel telepített hangszóróként, de aktív monitorként is helytáll számos alkalmazásban. Az 50 W teljesítményű láda Auto Power üzemmódban is működik, amely három perc múltán készenléti állapotba kapcsol, amennyiben nem kap jelet. Fehérben is kapható! SUB88 PASSZÍV SZUBBASSZUS Nagyteljesítményű, dinamikus 2 8 -os szubbasszus hangszóró basszreflex ládába építve. Kompakt mérete lehetővé teszi a készülék diszkrét telepítését szinte bárhova, álló vagy fekvő helyzetben. Mindössze egy kétcsatornás erősítőre van szükség ahhoz, hogy egy szubbasszus ládából és akár négy szatellit hangfalból álló rendszert lehessen üzemeltetni. Szilárd MDF láda strukturált felülettel. MŰSZAKI ADATOK LDSAT42 (fehér:ldsat42w) Max. teljesítmény (RMS): 60 / 100 W Hangszóró: 4"-os basszus és 1"-os Kapton tweeter védelemmel Sugárzás: (60 x 60 ) Frekvenciatartomány: 75 Hz Hz Hangnyomás SPL (1 W / 1 m): 85 db Max. hangnyomás SPL: 107 db Impedancia: 16 Ω Bekötési pontok: szorító csatlakozók Méretek (Sz x H x M): 140 mm x 230 mm x 125 mm 2.7 kg Tartozékok (mellékelve): 4 x M6 rögzítő pont, rögzítő konzolok, fali rögzítő lap és csavarok MŰSZAKI ADATOK LDSAT62 (fehér:ldsat62w) Max. teljesítmény (RMS): 80 / 130 W Hangszóró: 6,5 -os basszus és 1"-os Kapton tweeter védelemmel Sugárzás: Frekvenciatartomány: (60 x 60 ) 55 Hz Hz Hangnyomás SPL (1 W / 1 m): 89 db Max. hangnyomás SPL: 111 db Impedancia: 16 Ω Bekötési pontok: szorító csatlakozók Méretek (Sz x H x M): 200 mm x 320 mm x 200 mm 4,1 kg Tartozékok (mellékelve): 4 x M6 rögzítő pont, rögzítő konzolok, fali rögzítő lap és csavarok MŰSZAKI ADATOK LDSAT62A (fehér:ldsat62aw) Teljesítmény (RMS) : 50 W Hangszóró, sugárzás, frekv. tartomány, max. SPL: Impedancia: Bemenet: Kimenet: Méretek (Sz x H x M): Egyéb jellemzők: mint az LDSAT62 4 Ω Combo csatlakozó XLR papa 200 mm x 320 mm x 200 mm 4.9 kg ki/bekapcsoló,fő hangerő, kapcsolható Auto Power üzemmód, IECC hálózati csatlakozó V MŰSZAKI ADATOK LDSUB88 Max. teljesítmény (RMS): 2 x 100 W / 180 W Hangszóró: 2 x 8" Frekvenciatartomány: Hz Max. hangnyomás SPL: 114 db Impedancia: 2 x 8 Ω Bekötési pontok: szorító csatlakozók Méretek (Sz x H x M): 600 mm x 250 mm x 350 mm 11 kg

12 22 LDSYSTEMS LDSYSTEMS 23 LDE KAPPA15A 15" AKTÍV MÉLYNYOMÓ 450 W EMINENCE HANGSZÓRÓVAL SZERELVE LDE KAPPA15A 15" AKTÍV MÉLYNYOMÓ 450 W EMINENCE HANGSZÓRÓVAL SZERELVE A vásárlók igényeire válaszul idén nyáron egy aktív 450 wattos 15 -os mélynyomó jelenik meg Eminence hangszóróval szerelve. Az erősítő modul túlvezérlés gátló limiterrel rendelkezik kontroll LED-del kiegészítve, szintszabályzó, fázisfordító és 120 Hz-re beállított sztereó crossover is található benne. A különösen nagy teljesítményű mélynyomó maximális hangnyomás szintje 128 db. A láda teljes egészében kiváló minőségű 18 mm-es rétegelt lemezből készült, strapabíró felületkezeléssel. Az LD Systems az új, biztonságos Volex hálózati csatlakozót építi a berendezésbe. A Volex Power Products előnyeinek rövid áttekintése: Biztonságosabb használat, nincs hibás érintkezés (rövidzárlat veszély) Minden hálózati kábel gyárilag készre szerelt és megfelel az ASA, VDE, KEMA, CCC, SA és UL szabványoknak 100%-ban kompatibilis minden IECC hálózati dugóval és aljzattal MŰSZAKI ADATOK LDEKA15A Eminence Kappa W RMS erősítő Hangszóró: Teljesítmény (RMS): Max. hangny. SPL 1 m (folyamatos): > 128 db Frekvenciatartomány (-10 db): 35 Hz 200 Hz Crossover 120 Hz, kontroll LED-del Bemenet: 2 x szimmetrikus XLR Kimenet: XLR THRU x 2 / XLR Egyéb jellemzők: felüláteresztő 120 Hz, limiter kontroll LED-del, szintszabályzó, fázisfordító Láda jellege: 18 mm-es rétegelt lemez Méretek (Sz x H x M): 450 mm x 625 mm x 580 mm 39 kg

13 LD PSUB 15 LDE SUB 15 ÚJ! LD PSUB 15 LDE SUB 15 15" PASSZÍV MÉLYNYOMÓ A PSUB15 az intenzív termékfejlesztés eredménye és az LDE122 többfunkciós hangfal mélynyomóval való kiegészítésére készült, de problémamentesen működik más szatellit rendszerekkel is akár direkt (aktív), vagy párhuzamos (passzív) módban a hátlapon levő aktív/passzív crossover kapcsolónak köszönhetően (lásd a fotót). A PSUB15 strapabíró 18 mm-es rétegelt lemezből készült és a ládához illő 15 -es öntvénykosaras LD mélyhangszórót szereltek bele. A PSUB15 igen meggyőző a 127 db-es hangnyomásának és a 35 Hz-es alsó határfrekvenciáig lemenő telt basszusának köszönhetően. A ládát fekete, a külső behatásoknak jól ellenálló felülettel vonták be és süllyesztett fülek garantálják a kényelmes szállítást. Döntött élvédők a hátoldalon és süllyesztett anyák az utólagosan felszerelhető 80 mm-es kerekekhez (Adam Hall #3708BLU) képviselik a kiváló minőségű szerelvényeket. 24 LDSYSTEMS MŰSZAKI ADATOK Névleges impedancia: Terhelhetőség (RMS): Zenei teljesítmény: Hangnyomás SPL (1W / 1 m): Max. hangny. SPL 1 m (folyamatos): Frekvenciatartomány: Csatlakozók: Láda jellege: Méretek (Sz x H x M): LDPSUB15 8 Ω 400 W 800 W 101 db 127 db 35 Hz Hz 2 x Speakon ki- és bemenet 18 mm-es rétegelt lemez 590 mm x 480 mm x 600 mm 33 kg 15" PASSZÍV MÉLYNYOMÓ EMINENCE HANGSZÓRÓVAL Az ESUB15 nagyteljesítményű alkalmazásokhoz készült Eminence hangszóróval. A Kappa 15LF 500 wattos teljesítményével és nagy hangnyomásával mély basszus alapot biztosít. Az ESUB15 tökéletesen működik az LDE122 mélynyomójaként, emellett más rendszerekkel is összekapcsolható akár passzív módban, akár aktív crossover használatával. A mélynyomó strapabíró fekete bevonatot kapott. A süllyesztett fülek biztosítják a láda könnyű mozgatását. Élvédők és süllyesztett anyák az utólag felszerelhető 80 mm-es kerekekhez (Adam Hall #3708BLU) egészítik ki ezt a kiváló minőségű berendezést. MŰSZAKI ADATOK Névleges impedancia: Hangszóró: Terhelhetőség (RMS): Zenei teljesítmény: Max. hangny. SPL 1 m (folyamatos): Frekvenciatartomány: Csatlakozók: Láda jellege: Méretek (Sz x H x M): LDESUB15 8 Ω Kappa 15 LF 500 W 1000 W LDSYSTEMS 129 db 40 Hz Hz 2 x Speakon ki- és bemenet 18 mm-es rétegelt lemez 590 mm x 480 mm x 600 mm 34 kg

14 26 LDSYSTEMS LDSYSTEMS 27 LDE SUB 18 18" PASSZÍV MÉLYNYOMÓ EMINENCE HANGSZÓRÓVAL SZERELVE ÚJ! LDE SUB 18 18" PASSZÍV MÉLYNYOMÓ EMINENCE HANGSZÓRÓVAL SZERELVE Az ESUB18 nagyteljesítményű alkalmazásokhoz készült Eminence hangszóróval. A Sigma Pro 18 custom made 800 wattos teljesítményével és nagy hangnyomásával mély basszus alapot biztosít. Az ESUB18 tökéletesen működik az LDE122/152 mélynyomójaként, emellett más rendszerekkel is összekapcsolható akár aktív crossover, akár DSP használatával. Az ESUB18 mélynyomó strapabíró fekete - bevonatot kapott. A süllyesztett fülek biztosítják a láda egyszerű mozgatását. Élvédők és süllyesztett anyák az utólag felszerelhető 100 mm-es Adam Hall kerekekhez egészítik ki ezt a kiváló minőségű berendezést. MŰSZAKI ADATOK LDESUB18 Névleges impedancia: 8 Ω Hangszóró: Sigma Pro 18 custom made Terhelhetőség (RMS): 800 W Hangnyomás SPL (1 W / 1 m): 99 db Max. hangny. SPL 1 m (folyamatos): 125 db Frekvenciatartomány: 35 Hz Hz Csatlakozók: 2 x Speakon ki- és bemenet Láda jellege: 18 mm-es rétegelt lemez Méretek (Sz x H x M): 500 mm x 700 mm x 720 mm 45 kg

15 28 LDSYSTEMS LDSYSTEMS 29 REVOLVER 12 & 15 ND MŰANYAG HANGFALAK 8 é s 10 - os VÁLTOZATOK I S KAPHA TÓK, KERESSE HONLPUNKON S. COM ÚJ! LD REVOLVER ÉS ND MŰANYAG HANGFALAK A Revolver sorozat a műanyag hangfalak új generációjának kezdetét jelenti. Nagyobb teljesítmény, nagyobb hangerő, nagyobb hangnyomás és több basszus ezek a jellemzők teszik univerzálisan használható PA rendszerré a Revolver sorozatot. Számos helyen alkalmazható a Revolver sorozat, legyen az PA rendszer, telepített rendszer, vagy monitor hangfal. A diszkrét A/B osztályú erősítők válogatott márkás alkatrészekből állnak, amelyek garantálják a megbízható és folyamatos működést. A Revolver sorozatban minden szokásos védőáramkör megtalálható. A hangfalak kiváló minőségű ND komponensekből készülnek. Az első megjelenő modell a 12 -os és 15 -os változat lesz.

16 REVOLVER 12 REVOLVER 15 8 és 10 -o s VÁLTOZATOK I S KAPHATÓK, KERESS E HONLPUNKON WWW. LD-SYSTEMS. COM LDPR12 12"/1" passzív ND hangfal,350 W RMS, 102 db MŰSZAKI ADATOK ÉS JELLEMZŐK: Trapéz alakú polipropilén ház beépített 36 mm átmérőjű állvány hüvellyel, 12 -os öntvénykosaras hangszóró 2,5 -os tekercsátmérővel, 1 -os magassugárzó CD-tölcsérre csavarozva, beépített fül, párhuzamos Speakon csatlakozók, föld-leválasztó kapcsoló. LDPR12 Teljesítmény (RMS): 350 W Névleges impedancia: 8 Ω Frekvenciatartomány: 45 Hz - 19 khz Hangnyomás SPL (1 W / 1 m): 102 db Max. hangny. SPL 1 m (folyamatos): 128 db Méretek (Sz x H x M): 430 mm x 630 mm x 340 mm 13.2 kg LDPR12A 12"/1" aktív ND hangfal beépített D osztályú 350 W-os Bang & Olufsen SMPS erősítővel MŰSZAKI ADATOK ÉS JELLEMZŐK: Kivitele megegyezik az LDPR12-vel de beépített D osztályú B&O SMPS erősítővel, 350 W RMS, 6,3-as jack és XLR bemenetek szintszabályzóval, vonal bement (RCA és XLR) szintszabályzóval, kétsávos EQ master szabályzóval, párhuzamos vonal kimenet, föld-leválasztó kapcsoló, bemenő jel visszajelzése LED-del és Speakon passzív kimenet passzív hangfal csatlakoztatására. LDPR12A Teljesítmény (RMS): 350 W RMS Névleges impedancia: 8 Ω Frekvenciatartomány: 45 Hz - 19 khz Max. hangny. SPL 1 m (folyamatos): 128 db Méretek (Sz x H x M): 430 mm x 630 mm x 340 mm 16.9 kg LDPR15 15"/1" passzív ND hangfal, 400 W RMS, 101 db MŰSZAKI ADATOK ÉS JELLEMZŐK: Trapéz alakú polipropilén ház beépített 36 mm átmérőjű állvány hüvellyel, 15 -os öntvénykosaras hangszóró 3 -os tekercsátmérővel, 1 -os magassugárzó CD-tölcsérre csavarozva, beépített fül, párhuzamos Speakon bemenetek. LDPR15 Teljesítmény (RMS): 400 W Névleges impedancia: 8 Ω Frekvenciatartomány: 40 Hz - 19 khz Hangnyomás SPL (1 W / 1 m): 101 db Max. hangny. SPL 1 m (folyamatos): 130 db Méretek (Sz x H x M): 520 mm x 725 mm x 420 mm 17.5 kg LDPR15A 15"/1" aktív ND hangfal beépített D osztályú 350 W-os Bang & Olufsen SMPS erősítővel MŰSZAKI ADATOK ÉS JELLEMZŐK: Kivitele megegyezik az LDPR15-tel de beépített D osztályú B&O SMPS erősítővel, 350 W RMS, 6,3-as jack és XLR bemenetek szintszabályzóval, vonal bement (RCA és XLR) szintszabályzóval, kétsávos EQ master szabályzóval, párhuzamos vonal kimenet, föld-leválasztó kapcsoló, bemenő jel visszajelzése LED-del és Speakon passzív kimenet passzív hangfal csatlakoztatására. LDPR15A Teljesítmény (RMS): 350 W RMS Névleges impedancia: 8 Ω Frekvenciatartomány: 40 Hz - 19 khz Max. hangny. SPL 1 m (folyamatos): 130 db Méretek (Sz x H x M): 520 mm x 725 mm x 420 mm 19.9 kg 30 LDSYSTEMS LDSYSTEMS 31

17 LD PRO SOROZAT TARTOZÉKOK LD PRO SOROZAT MŰANYAG HANGFALAK - 8" / 10" / 12" ND / 15" ND A széleskörű LD-Pro sorozat négy aktív és passzív 12 és 15 -es modellje ismét módosításon és fejlesztésen esett át. A gyors működésű neodímium mélyhangszóró és a HF magassugárzó már alapfelszereltség. Az ND komponensek megjelenése és a szükséges áthangolások nem csak határozottan javították a hangzást, de súlycsökkenést is eredményeztek. Az aktív 12 -os és 15 -os hangfalak basszus-kiemelő kapcsolót kaptak annak érdekében, hogy a közép- és mély frekvenciák visszaadása kisebb hangerőn is javuljon. Továbbra is minden modell megbízható, robusztus ládát kap, az aktív verziók pedig ezután is bi-amping lehetőséget nyújtanak, garantálva a működési biztonságot. Minden hangfal olyan jellemzőkkel rendelkezik, ami páratlanná teszi őket ebben az árkategóriában. Az új fali konzol tovább növeli az amúgy is széleskörű extrák számát. Az LD Systems az új, biztonságos Volex hálózati csatlakozót építi a berendezésbe. A Volex Power Products előnyeinek rövid áttekintése: Biztonságosabb használat, nincs hibás érintkezés (rövidzárlat veszély) Minden hálózati kábel gyárilag készre szerelt és megfelel az ASA, VDE, KEMA, CCC, SA és UL szabványoknak 100%-ban kompatibilis minden IECC hálózati dugóval és aljzattal MŰSZAKI ADATOK: Teljesítmény (RMS) Névleges impedancia Frekvenciatartomány Hangnyomás Max. hangnyomás SPL (1 W / 1 m) SPL 1 m (folyamatos) LDP82-8" + 1" 80 W 8 Ω 90 Hz - 15 khz 97dB 122 db LDP82A - 8" + 1" W 4 Ω + 16 Ω 90 Hz - 15 khz db LDP102-10" + 1" 150 W 8 Ω 70 Hz - 16 khz 99 db 126 db LDP102A - 10" + 1" W 4 Ω + 16 Ω 70 Hz - 16 khz db LDPN " ND + 1" ND 250 W 8 Ω 50 Hz - 18 khz 102 db 127 db LDPN122A2-12" ND + 1" ND W 4 Ω + 8 Ω 50 Hz - 18 khz db LDPN " ND + 1" ND 300 W 8 Ω 45 Hz - 18 khz 101 db 131 db LDPN152A2-15" ND + 1" ND W 4 Ω + 8 Ω 45 Hz - 18 khz db TEXTILHUZAT AZ LD PRO SOROZATHOZ FALI KONZOLOK AZ LD PRO SOROZATHOZ Fali konzolok acélból, fekete színben, a ládához való rögzítéshez szükséges elemek mellékelve. LDP82WB - Fali konzol az LDP82(A)-hoz LDP102WB - Fali konzol az LDP102(A)-hoz LDP122 WB - Fali konzol az LDP122(A)+ND-hez LDP152 WB - Fali konzol az LDP152(A)+ND-hez A védőhuzat szakadásbiztos erős műszálas anyagból készült a kábelek, tartozékok számára kialakított zsebbel. LDP10B - Védőhuzat az LDP102(A)-hoz LDP12B - Védőhuzat az LDP122(A)+ND-hez LDP15B - Védőhuzat az LDP152(A)+ND-hez MONITOR LÁB AZ LD PRO SOROZATHOZ LDP10MS - a 10"-os változathoz LDP12MS - a 12 -os változathoz LDP15MS - a 15 -os változathoz 32 LDSYSTEMS LDSYSTEMS 33

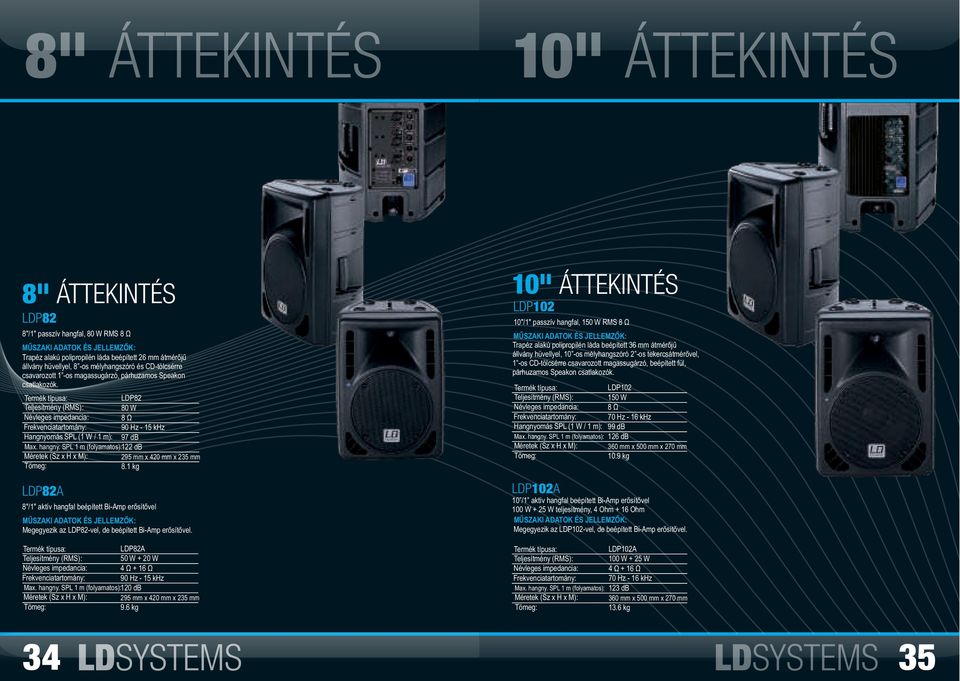

18 34 LDSYSTEMS LDSYSTEMS 35 8" ÁTTEKINTÉS 10" ÁTTEKINTÉS 8" ÁTTEKINTÉS 10" ÁTTEKINTÉS LDP82 8"/1" passzív hangfal, 80 W RMS 8 Ω MŰSZAKI ADATOK ÉS JELLEMZŐK: Trapéz alakú polipropilén láda beépített 26 mm átmérőjű állvány hüvellyel, 8 -os mélyhangszóró és CD-tölcsérre csavarozott 1 -os magassugárzó, párhuzamos Speakon csatlakozók. LDP82 Teljesítmény (RMS): 80 W Névleges impedancia: 8 Ω Frekvenciatartomány: 90 Hz - 15 khz Hangnyomás SPL (1 W / 1 m): 97 db Max. hangny. SPL 1 m (folyamatos): 122 db Méretek (Sz x H x M): 295 mm x 420 mm x 235 mm 8.1 kg LDP82A 8"/1" aktív hangfal beépített Bi-Amp erősítővel MŰSZAKI ADATOK ÉS JELLEMZŐK: Megegyezik az LDP82-vel, de beépített Bi-Amp erősítővel. LDP102 10"/1" passzív hangfal, 150 W RMS 8 Ω MŰSZAKI ADATOK ÉS JELLEMZŐK: Trapéz alakú polipropilén láda beépített 36 mm átmérőjű állvány hüvellyel, 10 -os mélyhangszóró 2 -os tekercsátmérővel, 1 -os CD-tölcsérre csavarozott magassugárzó, beépített fül, párhuzamos Speakon csatlakozók. Teljesítmény (RMS): Névleges impedancia: Frekvenciatartomány: Hangnyomás SPL (1 W / 1 m): Max. hangny. SPL 1 m (folyamatos): Méretek (Sz x H x M): LDP102A LDP W 8 Ω 70 Hz - 16 khz 99 db 126 db 360 mm x 500 mm x 270 mm 10.9 kg 10 /1 aktív hangfal beépített Bi-Amp erősítővel 100 W + 25 W teljesítmény, 4 Ohm + 16 Ohm MŰSZAKI ADATOK ÉS JELLEMZŐK: Megegyezik az LDP102-vel, de beépített Bi-Amp erősítővel. LDP82A Teljesítmény (RMS): 50 W + 20 W Névleges impedancia: 4 Ω + 16 Ω Frekvenciatartomány: 90 Hz - 15 khz Max. hangny. SPL 1 m (folyamatos): 120 db Méretek (Sz x H x M): 295 mm x 420 mm x 235 mm 9.6 kg Teljesítmény (RMS): Névleges impedancia: Frekvenciatartomány: Max. hangny. SPL 1 m (folyamatos): Méretek (Sz x H x M): LDP102A 100 W + 25 W 4 Ω + 16 Ω 70 Hz - 16 khz 123 db 360 mm x 500 mm x 270 mm 13.6 kg

19 12" ÁTTEKINTÉS 15" ÁTTEKINTÉS 12" ÁTTEKINTÉS 15" ÁTTEKINTÉS LDPN "/1" passzív hangfal, 250 W RMS 8 Ω, 102 db MŰSZAKI ADATOK ÉS JELLEMZŐK: Trapéz alakú polipropilén láda beépített 36 mm átmérőjű állvány hüvellyel, 12 -os öntvénykosaras 2,5 -os tekercsátmérőjű ND mélyhangszóró, CD-tölcsérre csavarozott 1 -os magassugárzó, beépített fül, párhuzamos Speakon csatlakozók. LDP1222 Teljesítmény (RMS): 250 W Névleges impedancia: 8 Ω Frekvenciatartomány: 50 Hz - 18 khz Hangnyomás SPL (1 W / 1 m): 102 db Max. hangny. SPL 1 m (folyamatos): 127 db Méretek (Sz x H x M): 430 mm x 580 mm x 315 mm 13.2 kg LDPN "/1" passzív hangfal, 300 W RMS 8 Ω MŰSZAKI ADATOK ÉS JELLEMZŐK: Trapéz alakú polipropilén láda 36 mm átmérőjű állvány hüvellyel, 15 -os öntvénykosaras 3 -os tekercsátmérőjű ND mélyhangszóró, CD-tölcsérre csavarozott 1 -os magassugárzó, beépített fül, párhuzamos Speakon csatlakozók. LDP1522 Teljesítmény (RMS): 300 W Névleges impedancia: 8 Ω Frekvenciatartomány: 45 Hz - 18 khz Hangnyomás SPL (1 W / 1 m): 101 db Max. hangny. SPL 1 m (folyamatos): 131 db Méretek (Sz x H x M): 450 mm x 685 mm x 380 mm 19.7 kg LDPN122A2 12 /1 aktív hangfal beépített Bi-Amp erősítővel MŰSZAKI ADATOK ÉS JELLEMZŐK: 12 /1 aktív hangfal beépített Bi-Amp erősítővel. 160 W + 70 W 4 Ohm + 8 Ohm, 6,3-as jack és XLR mikrofon bemenet szintszabályzóval, vonal bemenet (RCA és XLR) szintszabályzóval, kétsávos EQ master gain-nel, párhuzamos vonal kimenet, túlvezérlés jelző LED, föld-leválasztó kapcsoló, kapcsolható basszus kiemelés (+3 db@ 100 Hz). LDPN152A2 15 /1 aktív hangfal beépített Bi-Amp erősítővel 160 W + 70 W teljesítmény, 4 Ohm + 8 Ohm MŰSZAKI ADATOK ÉS JELLEMZŐK: Megegyezik az LDPN1522-vel, de beépített Bi-Amp erősítővel. 160 W + 70 W RMS 4 Ohm + 8 Ohm, két 6,3-as jack és XLR mikrofon bemenet szintszabályzóval, vonal bemenet (RCA és XLR) szintszabályzóval, kétutas EQ master gain-nel, párhuzamos kimenetek, túlvezérlés jelző LED, föld-leválasztó kapcsoló, kapcsolható basszus kiemelés + (+6 6 d 100 Hz). LDP122A2 Teljesítmény (RMS): 160 W + 70W Névleges impedancia: 4 Ω + 8 Ω Frekvenciatartomány: 50 Hz - 18 khz Max. hangny. SPL 1 m (folyamatos): 125 db Méretek (Sz x H x M): 430 mm x 580 mm x 315 mm 17.5 kg LDP152A2 Teljesítmény (RMS): 160 W + 70W Névleges impedancia: 4 Ω + 8 Ω Frekvenciatartomány: 45 Hz - 18 khz Max. hangny. SPL 1 m (folyamatos): 128 db Méretek (Sz x H x M): 450 mm x 685 mm x 380 mm 22.9 kg 36 LDSYSTEMS LDSYSTEMS 37

20 38 LDSYSTEMS LDSYSTEMS 39 WILDTHANG 200 SP 1800/600 SP1800 SP600 LD WILDTHANG200 A/B OSZTÁLYÚ MŰSZAKI ADATOK: Kimenő teljesítmény (sztereó 8 Ω): Kimenő teljesítmény (sztereó 4 Ω): Frekvencia átvitel: Bemeneti érzékenység: Jel/zaj viszony ( A súlyozott, RMS): Áthallás (névleges kimenő teljesítmény): Csillapítási tényező: Védelem: Visszajelzők: Bemeneti csatlakozók: Kimeneti csatlakozók: Hűtés: Méretek (Sz x H x M): VÉGERŐSÍTŐ 2 x 220 W Hagyományos A/B osztályú végerősítő toroid transzformátorral. A Wildthang200 szándékosan egyszerű felépítésű, ez nagyfokú megbízhatóságot garantál, emellett rendelkezik a megszokott ki/bemenetekkel, LED-ekkel és védelmi áramkörökkel. Az erősítő DJ-knek, kis zenekaroknak, kisebb telepített rendszerekhez, valamint lévén hogy nem igényel ventilátoros hűtést, házi stúdióba is ajánlott. Kiváló ár/érték arányú erősítő. LDDJ200 2 x 120 W 2 x 220 W 20 Hz - 20 khz +/- 0.5 db V rms 100 db > 65 db > 100 rövidzárlat, túlmelegedés, hálózati biztosíték tápfeszültség, védelem, túlvezérlés, bemenő jel szimmetrikus 6,3-as jack, aszimmetrikus RCA Speakon, csavaros rögzítők hűtőbordák, alacsony zajú ventilátor, indítás > V - 50 Hz 483 mm x 88 mm x 250 mm 10.3 kg LD SP1800/600 PROFESSZIONÁLIS KAPCSOLÓÜZEMŰ VÉGERŐSÍTŐ Az SP1800 (H osztályú) és SP600 (A/B osztályú) erősítők professzionális kétcsatornás, újonnan fejlesztett kapcsolóüzemű tápegységgel ellátott végfokok. Az új tápegység leglényegesebb előnye, hogy a hagyományos trafó/egyenirányító/elektrolit kondenzátor felépítésű tápegységekkel megegyező teljesítményt nyújt. Ezt az eredményt kifinomult szabályzó elektronikával és a primer és szekunder oldalon elhelyezett hatalmas elektrolit kondenzátorokkal érték el. Ily módon a végerősítő korlátlanul alkalmazható akár a basszustartományhoz is, ami korábban a hagyományos erősítők privilégiuma volt. Azt már nem is kell említeni, hogy a végerősítő minden korszerű védőáramkörrel is rendelkezik. Minden üzemmódot LED jelez az előlapon. A végerősítő bármely üzemmódban, a bridge módot is beleértve, képes 2 ohmos terhelést elviselni (lásd a műszaki adatokat). A szellőzés hátulról előre történik. MŰSZAKI ADATOK: Kimenő teljesítmény (sztereó 8 Ω): Kimenő teljesítmény (sztereó 4 Ω): Kimenő teljesítmény (sztereó 2 Ω): Kimenő teljesítmény (bridge 8 Ω): Kimenő teljesítmény (bridge 4 Ω): Frekvencia átvitel: Bemeneti érzékenység: Jel/zaj viszony ( A súlyozott, RMS): Áthallás (névleges kimenő teljesítmény): Csillapítási tényező: Védelem: Visszajelzők: Bemeneti csatlakozók: Kimeneti csatlakozók: Hűtés: Méretek (Sz x H x M): LDSP1800 LDSP600 2 x 900 W 2 x 300 W 2 x 1330 W 2 x 550 W 2 x 1550 W 2 x 850 W 2200 W 1000 W 2700 W 1400 W 20 Hz - 20 khz +/- 0.5 db 20 Hz - 20 khz +/- 0.5 db V / 1.0 V / 1.44 V V / 1.0 V / 1.44 V > 100 db > 100 db > 85 db > 85 db > 380 > 200 lágy indítás, túlmelegedés, rövidzárlat, túlvezérlés, egyenáram, feszültség és áram limiter, hálózati biztosíték tápfeszültség, védelem, limiter, sztereó, bridge, párhuzamos Neutrik Combo x 2, XLR Link aljzat x 2 Neutrik Combo x 2 Neutrik Speakon x 3 Neutrik Speakon x 3 alacsony zajú, változó sebességű ventilátorok alacsony zajú, változó sebességű ventilátorok 230 V - 50 Hz 230 V - 50 Hz 483 mm x 484 mm x 88 mm 483 mm x 499 mm x 44 mm 15 kg 10.3 kg

21 40 LDSYSTEMS LDSYSTEMS 41 PA 400/ 800/1000 PA 1600-X ÚJ KÜLSŐ! ÚJ KÜLSŐ! PA 400/ 800/1000 PA 1600-X Ezek a végerősítők toroid transzformátoros tápegységgel működnek. Az áramkörök tökéletesen kiegyenlítettek mindössze 20 db-es visszacsatolással, egy nagyon gyors, alacsony torzítású erősítőt eredményezve. Különösen a TIM torzítással összefüggő durva, kellemetlen hangzást sikerült csökkenteni. Az erősítő H osztályú, ami azt jelenti, hogy a működési feszültség a bemeneti szinttől függően változik. Ez növeli a hatásfokot és jelentősen csökkenti az erősítő hőtermelését. Nagyteljesítményű, szupergyors bipoláris tranzisztorokat használnak, ezek az erősítő kimenő teljesítményének háromszorosára vannak méretezve, amely óriási biztonságot jelent. Ezáltal rövidzár-védelemre nincs is szükség egész addig, amíg a terhelés 2 Ohm alá nem esik, a fáziseltolódás pedig 45 fokos nem lesz a reaktív terhelés következtében. Az erősítők természetesen rendelkeznek minden más megszokott védelmi áramkörrel, a túlvezérlést gátló limitert is beleértve. A szellőzés hátulról előre történik. Az LD Systems erősítő sorozatának zászlóshajója az LD PA1600X. Vásárlóink igényének kielégítése érdekében bővítettük az LD választékát egy még nagyobb teljesítményű erősítővel, amely szintén használható 2 ohmos terheléssel. A legfontosabb jellemzők: W 4 ohmon, W 8 ohmon. Akárcsak a kisebb modellek, a PA1600X H osztályú, bipoláris tranzisztorokat és hagyományos tápegységet használ. A védelmi áramkörök megegyeznek az LD PA1000 típuséval. A hűtőventilátor szintén hőmérsékletfüggő és kétsebességes. Különlegesség az alulvágó szűrő, valamint a kapcsolható és 1200 Hz-ig állítható aluláteresztő szűrő, vagyis az erősítő külső crossover használata nélkül is alkalmas szubbasszus hangfal meghajtására. A szellőzés hátulról előre történik. MŰSZAKI ADATOK: MŰSZAKI ADATOK: LDPA1000 (H osztály) LDPA800 (H osztály) LDPA400 (A/B osztály) LDPA1600X 0,1 torzítás mellett Sztereó, 8 Ω: 2 x 500 W 2 x 400 W 2 x 220 W 0,1 torzítás mellett Sztereó, 8 Ω: 2 x 780 W Sztereó, 4 Ω: 2 x 800 W 2 x 650 W 2 x 350 W Sztereó, 4 Ω: 2 x 1100 W Sztereó, 2 Ω: Sztereó, 2 Ω: 2 x 1500 W Bridge-monó, 8 Ω: 1200 W 1000 W 650 W Bridge-monó, 8 Ω: 1750 W Bridge-monó, 4 Ω: Bridge-monó, 4 Ω: 2250 W Frekvencia átvitel: 20 Hz - 20 khz, db/-0.25 db Frekvencia átvitel: 20 Hz - 20 khz, db/-0.25 db Torzítás: nem több mint 0,1 % THD Torzítás: nem több mint 0,1 % THD Zaj és brumm: Bemeneti érzékenység: 110 db 1.0 V-ra állítva 1.0 V-ra állítva 1.0 V-ra állítva Zaj és brumm: Bemeneti érzékenység: 110 db 1.0 V-ra állítva Felfutás: 40 V/µS Felfutás: 40 V/µS Csillapítási tényező: 1 khz-nél 500:1 Csillapítási tényező: 1 khz-nél 500:1 Csatlakozók: 6,3 jack x 2, XLR x 2 Csatlakozók: 6,3 jack x 2, XLR x 2 Hűtés: nagy hatásfokú, kétsebességes automatikus ventilátor Hűtés: nagy hatásfokú, kétsebességes automatikus ventilátor 21.1 kg 17.6 kg 14.9 kg 20.5 kg

22 42 LDSYSTEMS LDSYSTEMS 43 LD LX6-150 LD ZM6 ÚJ! LD ZM "-os 4-Z ÓNÁSKEVERŐ HAMAROSAN KAPHATÓ! ÚJ! LD LX6-150 INSTALLÁCIÓS VÉGERŐSÍTŐ 6 x 150 W RMS Az LX-150 végfok az LD többcsatornás erősítő sorozatának egyik tagja. Hat darab 150 wattos blokk kipróbált, megbízható MOSFET technológiával, 2 U magas 19 -os rack-be építve. A csavaros csatlakozófelület (Phoenix Terminal-ként is ismert) kiépítésének, valamint csatornánkénti hangerő szabályzójának köszönhetően a végerősítő ideális telepített rendszerként és tökéletes megoldás kávézókba, éttermekbe, divatüzletekbe. Az erősítő hűtőrendszere intelligens, hőmérsékletfüggő folyamatos ventilátor szabályzóval rendelkezik. Alacsony hőmérsékleten a ventilátor fordulatszáma is alacsony, a hőkibocsátás növekedésével a fordulatszám is emelkedik. A hűtés elölről hátrafelé történik. MŰSZAKI ADATOK: Teljesítmény 1 khz, 1% torzítás, sztereó 8 Ω: Teljesítmény 1 khz, 1% torzítás, sztereó 4 Ω: Frekvencia átvitel: Torzítás 90% teljesítményné:l Bemeneti érzékenység: Jel/zaj viszony ( A súlyozott, RMS): Csillapítási tényező: Védelem: Visszajelzők: Bemeneti csatlakozók: Kimeneti csatlakozók: Hűtés: Méretek (Sz x H x M): LDLX x 85 W 6 x 150 W (maximum 600 W) 20 Hz 20 khz +/- 0.5 db <0.1% Vrms > 95 db > 300 rövidzárlat, túlmelegedés, hálózati biztosíték tápfeszültség, védelem, túlvezérlés, bemenő jel csavaros csatlakozófelület (Phoenix Terminal) csavaros rögzítők hűtőbordák, alacsony zajú hővezérelt ventilátor 230 V - 50 Hz 483 mm x 88 mm x 42 mm 12 kg LD ZM6 PROFESSZIONÁLIS 19" ZÓNA KEVERŐ Az LDZM6 egyszerűen használható, kis helyigényű, telepített rendszerekhez készült keverő. Hat sztereó csatorna lett szétosztva 2 zónára. Az LDZM6 zóna keverő legfőképpen szállodákban, éttermekben, színházakban, fitnesz termekben, bevásárló központokban, stb. alkalmazható, tökéletesen kiegészíti az LD Systems keverő választékát. Öt különböző sztereó jelet, egy bemondó mikrofont és egy sürgősségi bemenetet lehet két sztereó zónára irányítani. A mikrofon bemenet háromsávos EQ-val és automatikus hangerő funkcióval rendelkezik. A rendszer automatikusan lehalkítja a többi jelet, amikor a bemondó mikrofonba beszélnek, az érzékenység és a késleltetési idő beállítható. Különleges, fontos szolgáltatás a sürgősségi bemenet riasztó- és tűzriadó rendszerekhez. Amennyiben veszély esetén riasztást adnak ki, ez a bemenet felülírja az összes funkciót és a riasztás minden zónában hallható lesz. Minden mikrofon bemenet és a fő kimenetek szimmetrikusak. A keverőnek föld-leválasztó kapcsolója van a földhurokból származó brumm megszüntetésére. Az előlapon található hangerő szabályzóval ellátott fejhallgató kimenet monitorozási célra használható. MŰSZAKI ADATOK: LDZM6 Jel/zaj viszony (vonal): > 92 db Jel/zaj viszony (mikrofon): > 80 db Torzítás: <0.01% Frekvencia átvitel: 20 Hz 22 khz +/- 0.5 db Hangszínszabályzó: +/- 20 db (mély), +/- 15 db (közép), +/- 14 db (magas) Sürgősségi vezérlés: 24 V DC polaritás-független Max. kimenő szint: + 21 dbu ( 9 V RMS ) Bemenet az előlapon: mikrofon 1 (Combo aljzat) Bemenet a hátlapon: DC +/-15 V (tápfeszültség), DC 24 V (sürgősségi tápfeszültség), 4 RCA (vonal 3, 4, 5 és 6), 1 RCA sürgősségi bemenet, mikrofon 2 és 3 (Combo csatlakozó szintszabályzóval) Kimenet az előlapon: fejhallgató (6.3-as jack aljzat) Kimenet a hátlapon: 2 6,3-as jack (B zóna, aszimmetrikus), 2 XLR (A zóna, szimmetrikus), 2 RCA (A és B zóna) Méretek (Sz x H x M): 483 mm x 44 mm x 170 mm 2.5 kg

23 44 LDSYSTEMS LDSYSTEMS 45 LD LAX SOROZAT KEVERŐPULTOK LD LAX SOROZAT A MEGOLDÁS KEVERÉSHEZ Az LD Systems a keverők területén való megjelenését ünnepli 9 modelljével. Az elegáns, időtálló külsővel most bemutatott vadonatúj LAX keverő sorozat azoknak a tudatos felhasználóknak készült, akik nem szívesen adnak lejjebb az elvárásaikból a hangminőség, szolgáltatások és megbízhatóság terén. A kompakt LAX6 vagy LAX6D-től kezdve (6 csatorna, 24 bites, 100 programhelyes DSP multieffekt lehetőségével) a LAX8D, LAX12D-n keresztül a sokoldalú LAX16D-ig (8 XLR mikrofon bemenet és 24 bites DSP 100 programhellyel) kompromisszummentes megoldások születtek. A termékcsoport a LAX12DA wattos erősítővel és DSP-vel ellátott, a tízcsatornás LAX6BMDA rack-be építhető wattos erősítővel és DSP-vel ellátott, valamint a LAX4.1DJ keverővel egészül ki. A LAX sorozat keverői természetes hangzással, kimagasló műszaki paraméterekkel, felhasználóbarát kialakítással és maximális megbízhatósággal rendelkeznek, hogy nap mint nap helytálljanak turné közben. Ezek a tulajdonságok tökéletesen elfogadható megoldást jelentenek az alkalmazások széles körében. Akár élőben a színpadon, házi stúdióban vagy telepített rendszerben kultúrházakban, templomokban és bárokban a LAX sorozat minden felhasználásra jó megoldást nyújt. Folyamatos, az ISO9001-nek megfelelő minőségellenőrzési rendszer biztosítja a megbízhatóságot és kiváló minőséget.

24 LD LAX5 LD LAX6/LAX6D ÚJ! LD LAX5 5 CSATORNÁS KEVERŐPULT A LAX5 keverőpultnak összesen öt bemenete van: 1 mikrofon bemenet (monó) és 2 vonal bemenet (sztereó). LDLAX5 JELLEMZŐK Különösen nagy dinamika tartalék és dinamika tartomány Alacsony torzítású előerősítők Kiemelkedő megszólalás és kis zaj Kiváló minőségű, sima futású potméterek Masszív felépítés, hosszú élettartam FŐ SZEKCIÓ Kétutas fő keverő busz (L/R), vagy monitor/fejhallgató kimenet LED-es kivezérlés mérő (4 szegmens) a kimenőszint jelzéséhez Fő keverő jel: 2 út Monitor jel: fő keverő, 2 út MONÓ CSATORNÁK Mikrofon bemenetek: XLR (aranyozott) és 6,3-as jack Szintszabályzó: 40 db Meleg, természetes hangú kétsávos EQ Túlvezérlés jelző LED SZTEREÓ CSATORNÁK Bal oldali csatorna monó jelhez FIZIKAI ADATOK Méretek (szél. mag. mély.): 138 mm 220 mm 28/45 mm 0,7 kg LD LAX6/LAX6D 6 CSATORNÁS KEVERŐPULT BEÉPÍTETT DFX EFFEKTPROCESSZORRAL ÉS ANÉLKÜL A LAX6/LAX6D keverőpult összesen 6 csatornával rendelkezik: 2 mikrofon bemenet (monó) és két vonal bemenet (sztereó). LDLAX6 / LDLAX6D 46 LDSYSTEMS LDSYSTEMS 47 DSP PRESET FUNKCIÓK 00-09: visszhang 10-19: visszhang+zengető 50-59: ének 60-69: rotary 20-29: tremoló 70-79: kis szoba 30-39: plate 80-89: flanger + zengető 40-49: chorus 90-99: tágas hall JELLEMZŐK: Különösen nagy dinamika tartalék és dinamika tartomány Alacsony torzítású előerősítők Kiemelkedő megszólalás és kis zaj Kiváló minőségű, sima futású potméterek Masszív felépítés, hosszú élettartam FŐ SZEKCIÓ Kétutas fő keverő busz (L/R), vagy monitor/fejhallgató kimenet 1 sztereó visszajövő AUX, kiegészítő bemenetként használható LED-es kivezérlés mérő (8 szegmens) a kimenőszint jelzéséhez Fő keverő jel: 2 út Monitor jel út: fő keverő, 2 út Szimmetrikus jack kimenetek DSP multieffekt processzor 100 programmal (csak a LAX6D-ben) Kapcsolható fantomtáp MONÓ CSATORNÁK Mikrofon bemenetek: XLR (aranyozott) és 6,3-as jack Szintszabályzó: 40 db Inzert lehetőség külső processzorhoz Meleg és természetes hangú 3 sávos EQ fix 2,5 khz-es középfrekvenciával 1 AUX külső effektprocesszorhoz, vagy monitorhoz Túlvezérlés jelző LED SZTEREÓ CSATORNÁK Bal oldali bemenet monó jelhez 3 sávos EQ fix középfrekvenciával 1 AUX külső effekthez, vagy monitorhoz Túlvezérlés jelző LED FIZIKAI ADATOK Méretek (szél. mag. mély.): 178 mm 70 mm 295 mm 2 kg TARTOZÉKOK 19 -os rack-be építő készlet (típusszám LDLAX6RK)

25 LD LAX8D LD LAX12D LD LAX8D 8 CSATORNÁS KEVERŐPULT BEÉPÍTETT DFX EFFEKTPROCESSZORRAL Az LAX8D keverőpultnak összesen nyolc csatornája van: 4 mikrofon bemenet (monó) és két vonal bemenet (sztereó). LDLAX8D DSP PRESET FUNKCIÓK 00-09: visszhang 10-19: visszhang+zengető 50-59: ének 60-69: rotary 20-29: tremoló 70-79: kis szoba 30-39: plate 80-89: flanger + zengető 40-49: chorus 90-99: tágas hall JELLEMZŐK: Különösen nagy dinamika tartalék és dinamika tartomány Alacsony torzítású előerősítők Kiemelkedő megszólalás és kis zaj Kiváló minőségű, sima futású potméterek Masszív felépítés, hosszú élettartam FŐ SZEKCIÓ Kétutas fő keverő busz (L/R), vagy monitor/fejhallgató kimenet 2 sztereó visszajövő AUX, kiegészítő bemenetként használható LED-es kivezérlés mérő (12 szegmens) a kimenőszint jelzéséhez Fő keverő jel: 2 út Monitor jel út: fő keverő, 2 út Szimmetrikus XLR és jack kimenetek DSP multieffekt processzor 100 programmal Lábkapcsoló az effekt szekció vezérléséhez Kapcsolható fantomtáp MONÓ CSATORNÁK Mikrofon bemenetek: XLR (aranyozott) és 6,3-as jack Szintszabályzó: 40 db Felüláteresztő szűrő (mélyvágás 75 Hz), 18 db/oktáv Inzert lehetőség külső processzorhoz Meleg és természetes hangú 3 sávos EQ fix 2,5 khz-es középfrekvenciával 2 AUX a külső és belső effektprocesszorhoz, vagy monitorhoz AUX2 kapcsolható fader előtt vagy után Túlvezérlés jelző LED SZTEREÓ CSATORNÁK Bal oldali bemenet monó jelhez 3 sávos EQ fix középfrekvenciával 2 AUX belső és külső effekthez, vagy monitorhoz AUX2 kapcsolható fader előtt vagy után Túlvezérlés jelző LED FIZIKAI ADATOK Méretek (szél. mag. mély.): 275 mm 80 mm 353 mm 3,42 kg TARTOZÉKOK 19 -os rack-be építő készlet (típusszám LDLAX8RK) LD LAX12D 12 CSATORNÁS KEVERŐPULT BEÉPÍTETT DFX EFFEKTPROCESSZORRAL Az LAX12D keverőpult összesen 12 csatornával rendelkezik: 4 mikrofon bemenet (monó) és 4 vonal bemenet (sztereó). 48 LDSYSTEMS LDSYSTEMS 49 LDLAX12D DSP PRESET FUNKCIÓK 00-09: visszhang 50-59: ének 10-19: visszhang+zengető 60-69: rotary 20-29: tremoló 70-79: kis szoba 30-39: plate 80-89: flanger + zengető 40-49: chorus 90-99: tágas hall JELLEMZŐK Különösen nagy dinamika tartalék és dinamika tartomány Alacsony torzítású előerősítők Kiemelkedő megszólalás és kis zaj Kiváló minőségű, sima futású potméterek Masszív felépítés, hosszú élettartam Minőségbiztosítás az ISO 9001-nek megfelelően 19 -es rack-be építő készlet Beépített tápegység FŐ SZEKCIÓ Kétutas fő keverő busz független szintszabályzóval a főkimenetre, vagy monitor/fejhallgató kimenetre 2 sztereó visszajövő AUX, kiegészítő bemenetként használható LED-es kivezérlés mérő (12 szegmens) a kimenőszint jelzéséhez Fő keverő jel: ALT3-4, 2 út Monitor jel út: fő keverő, ALT3-4, 2 út Szimmetrikus XLR és jack kimenetek Beépített DSP multieffekt processzor 100 programmal Lábkapcsoló az effekt szekció vezérléséhez Kapcsolható fantomtáp MONÓ CSATORNÁK Mikrofon bemenetek: XLR (aranyozott) és 6,3-as jack Szintszabályzó: 40 db Felüláteresztő szűrő (mélyvágás 75 Hz), 18 db/oktáv Inzert lehetőség külső processzorhoz Meleg és természetes hangú 3 sávos EQ félparametrikus középszabályzóval 2 AUX a külső és belső effektprocesszorhoz, vagy monitorhoz AUX1 fader előtt/után, AUX2 kapcsolható fader előtt vagy után Túlvezérlés jelző LED Némítás/ALT3-4 PFL/solo funkció a csatorna bemenő szintjének állításához SZTEREÓ CSATORNÁK Bal oldali bemenet monó jelhez Szintszabályzó: +4 dbu professzionális berendezésekhez, -10 dbu hifi berendezésekhez, stb. 4 sávos EQ 2 fix középfrekvenciával 500 Hz és 3 khz-nél 2 AUX send külső és belső effekthez, monitorhoz AUX1 fader előtt/után, AUX2 kapcsolható fader előtt vagy után Túlvezérlés jelző LED Némítás/ALT3-4 PFL/solo funkció a csatorna bemenő szintjének állításához FIZIKAI ADATOK Méretek (szél. mag. mély.): 315 mm 86 mm 435 mm 5,1 kg
