1 Manto zsaluzat Termékismertetõ és használati útmutató 2004/3 kiadás Hünnebeck Hungaria Kft.

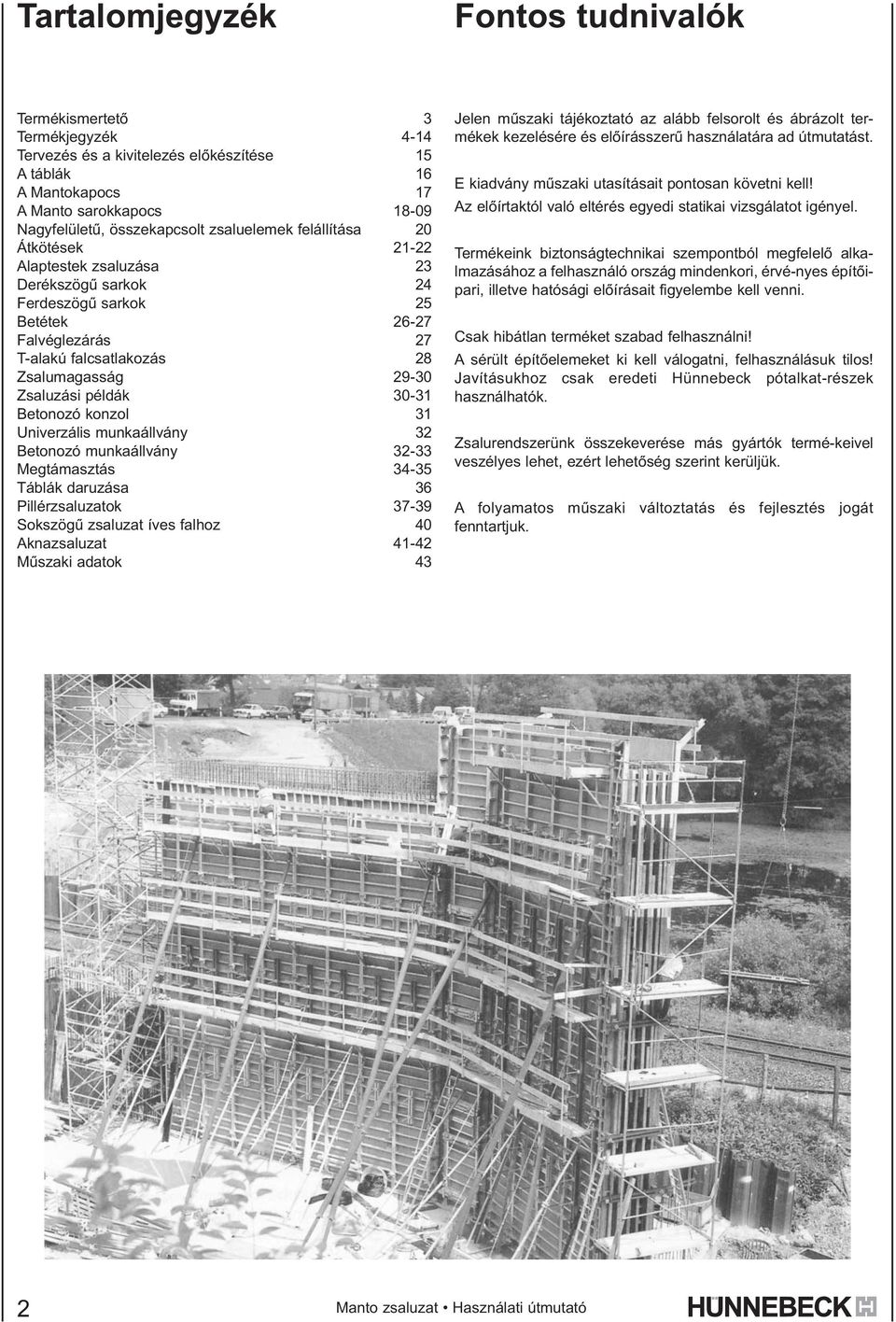

2 Tartalomjegyzék Fontos tudnivalók Termékismertetõ 3 Termékjegyzék 4-14 Tervezés és a kivitelezés elõkészítése 15 A táblák 16 A Mantokapocs 17 A Manto sarokkapocs Nagyfelületû, összekapcsolt zsaluelemek felállítása 20 Átkötések Alaptestek zsaluzása 23 Derékszögû sarkok 24 Ferdeszögû sarkok 25 Betétek Falvéglezárás 27 T-alakú falcsatlakozás 28 Zsalumagasság Zsaluzási példák Betonozó konzol 31 Univerzális munkaállvány 32 Betonozó munkaállvány Megtámasztás Táblák daruzása 36 Pillérzsaluzatok Sokszögû zsaluzat íves falhoz 40 Aknazsaluzat Mûszaki adatok 43 Jelen mûszaki tájékoztató az alább felsorolt és ábrázolt termékek kezelésére és elõírásszerû használatára ad útmutatást. E kiadvány mûszaki utasításait pontosan követni kell! Az elõírtaktól való eltérés egyedi statikai vizsgálatot igényel. Termékeink biztonságtechnikai szempontból megfelelõ alkalmazásához a felhasználó ország mindenkori, érvé-nyes építõipari, illetve hatósági elõírásait figyelembe kell venni. Csak hibátlan terméket szabad felhasználni! A sérült építõelemeket ki kell válogatni, felhasználásuk tilos! Javításukhoz csak eredeti Hünnebeck pótalkat-részek használhatók. Zsalurendszerünk összekeverése más gyártók termé-keivel veszélyes lehet, ezért lehetõség szerint kerüljük. A folyamatos mûszaki változtatás és fejlesztés jogát fenntartjuk. 2

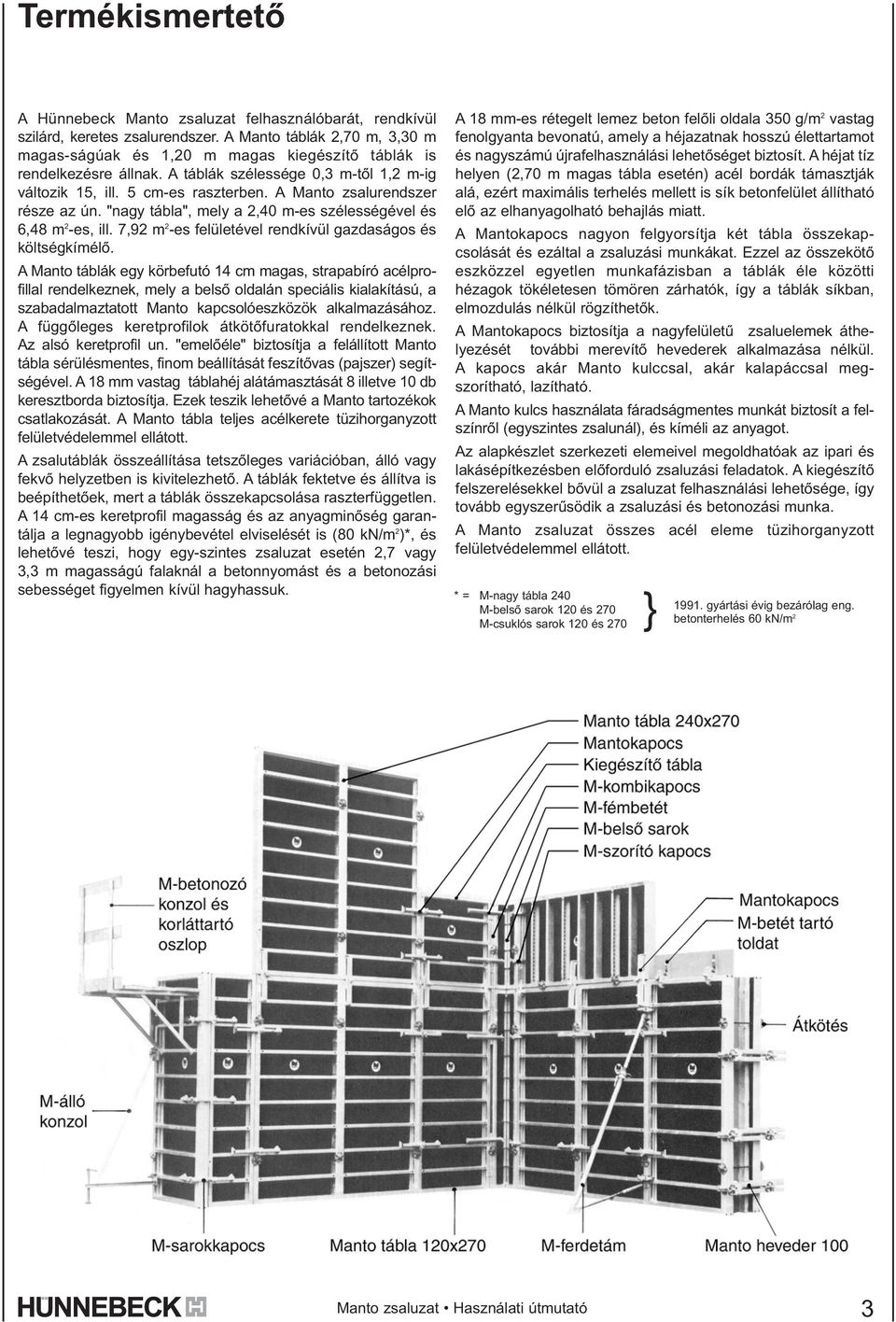

3 Termékismertetõ A Hünnebeck Manto zsaluzat felhasználóbarát, rendkívül szilárd, keretes zsalurendszer. A Manto táblák 2,70 m, 3,30 m magas-ságúak és 1,20 m magas kiegészítõ táblák is rendelkezésre állnak. A táblák szélessége 0,3 m-tõl 1,2 m-ig változik 15, ill. 5 cm-es raszterben. A Manto zsalurendszer része az ún. "nagy tábla", mely a 2,40 m-es szélességével és 6,48 m 2 -es, ill. 7,92 m 2 -es felületével rendkívül gazdaságos és költségkímélõ. A Manto táblák egy körbefutó 14 cm magas, strapabíró acélprofillal rendelkeznek, mely a belsõ oldalán speciális kialakítású, a szabadalmaztatott Manto kapcsolóeszközök alkalmazásához. A függõleges keretprofilok átkötõfuratokkal rendelkeznek. Az alsó keretprofil un. "emelõéle" biztosítja a felállított Manto tábla sérülésmentes, finom beállítását feszítõvas (pajszer) segítségével. A 18 mm vastag táblahéj alátámasztását 8 illetve 10 db keresztborda biztosítja. Ezek teszik lehetõvé a Manto tartozékok csatlakozását. A Manto tábla teljes acélkerete tüzihorganyzott felületvédelemmel ellátott. A zsalutáblák összeállítása tetszõleges variációban, álló vagy fekvõ helyzetben is kivitelezhetõ. A táblák fektetve és állítva is beépíthetõek, mert a táblák összekapcsolása raszterfüggetlen. A 14 cm-es keretprofil magasság és az anyagminõség garantálja a legnagyobb igénybevétel elviselését is (80 kn/m 2 )*, és lehetõvé teszi, hogy egy-szintes zsaluzat esetén 2,7 vagy 3,3 m magasságú falaknál a betonnyomást és a betonozási sebességet figyelmen kívül hagyhassuk. A 18 mm-es rétegelt lemez beton felõli oldala 350 g/m 2 vastag fenolgyanta bevonatú, amely a héjazatnak hosszú élettartamot és nagyszámú újrafelhasználási lehetõséget biztosít. A héjat tíz helyen (2,70 m magas tábla esetén) acél bordák támasztják alá, ezért maximális terhelés mellett is sík betonfelület állítható elõ az elhanyagolható behajlás miatt. A Mantokapocs nagyon felgyorsítja két tábla összekapcsolását és ezáltal a zsaluzási munkákat. Ezzel az összekötõ eszközzel egyetlen munkafázisban a táblák éle közötti hézagok tökéletesen tömören zárhatók, így a táblák síkban, elmozdulás nélkül rögzíthetõk. A Mantokapocs biztosítja a nagyfelületû zsaluelemek áthelyezését további merevítõ hevederek alkalmazása nélkül. A kapocs akár Manto kulccsal, akár kalapáccsal megszorítható, lazítható. A Manto kulcs használata fáradságmentes munkát biztosít a felszínrõl (egyszintes zsalunál), és kíméli az anyagot. Az alapkészlet szerkezeti elemeivel megoldhatóak az ipari és lakásépítkezésben elõforduló zsaluzási feladatok. A kiegészítõ felszerelésekkel bõvül a zsaluzat felhasználási lehetõsége, így tovább egyszerûsödik a zsaluzási és betonozási munka. A Manto zsaluzat összes acél eleme tüzihorganyzott felületvédelemmel ellátott. * = M-nagy tábla 240 M-belsõ sarok 120 és 270 M-csuklós sarok 120 és 270 } gyártási évig bezárólag eng. betonterhelés 60 kn/m 2 3

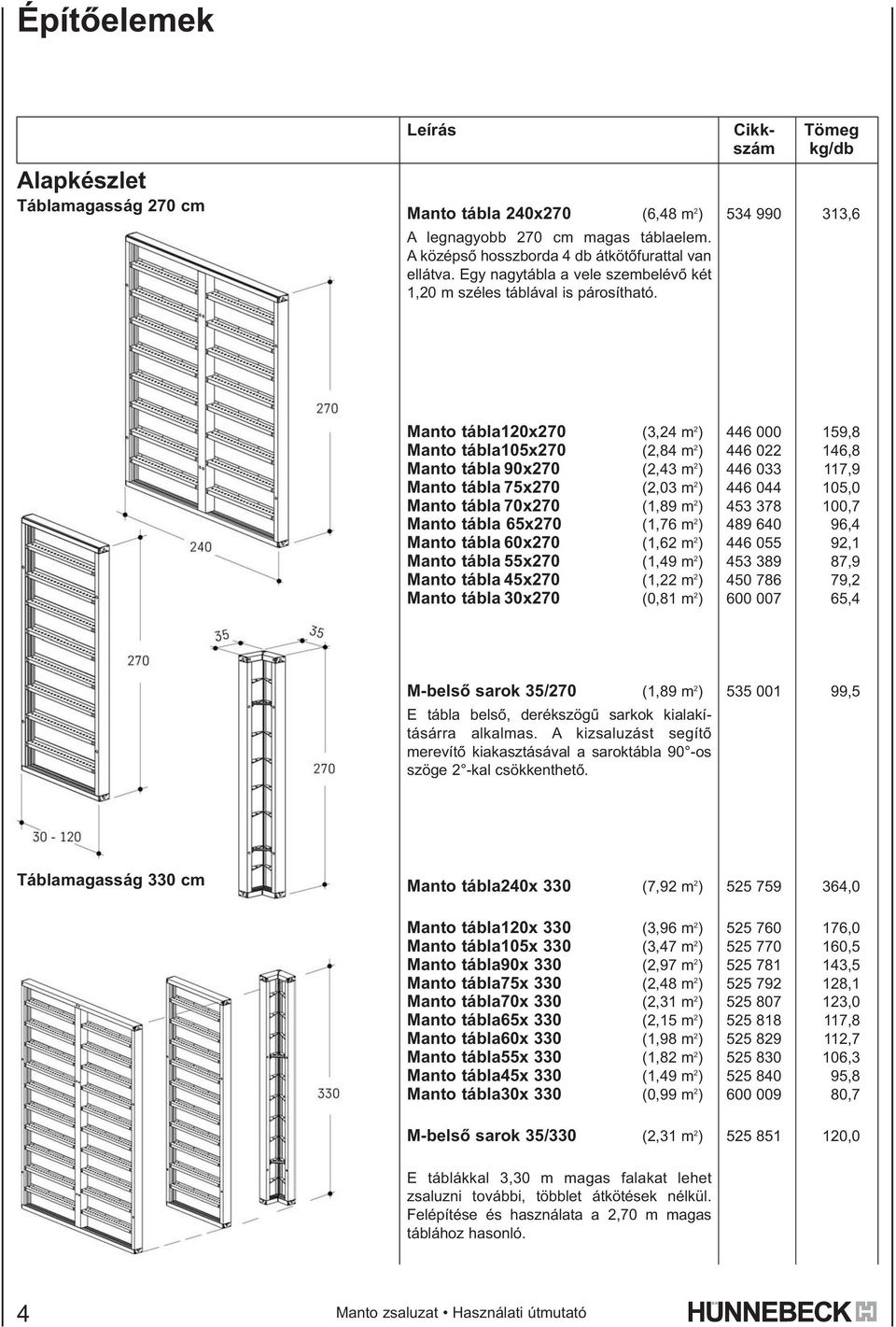

4 Építõelemek Alapkészlet Táblamagasság 270 cm Leírás Manto tábla 240x270 (6,48 m 2 ) A legnagyobb 270 cm magas táblaelem. A középsõ hosszborda 4 db átkötõfurattal van ellátva. Egy nagytábla a vele szembelévõ két 1,20 m széles táblával is párosítható. Cikkszám Tömeg kg/db 313,6 Manto tábla120x270 (3,24 m 2 ) Manto tábla105x270 (2,84 m 2 ) Manto tábla 90x270 (2,43 m 2 ) Manto tábla 75x270 (2,03 m 2 ) Manto tábla 70x270 (1,89 m 2 ) Manto tábla 65x270 (1,76 m 2 ) Manto tábla 60x270 (1,62 m 2 ) Manto tábla 55x270 (1,49 m 2 ) Manto tábla 45x270 (1,22 m 2 ) Manto tábla 30x270 (0,81 m 2 ) ,8 146,8 117,9 105,0 100,7 96,4 92,1 87,9 79,2 65,4 M-belsõ sarok 35/270 (1,89 m 2 ) E tábla belsõ, derékszögû sarkok kialakításárra alkalmas. A kizsaluzást segítõ merevítõ kiakasztásával a saroktábla 90 -os szöge 2 -kal csökkenthetõ ,5 Táblamagasság 330 cm Manto tábla240x 330 (7,92 m 2 ) ,0 Manto tábla120x 330 (3,96 m 2 ) Manto tábla105x 330 (3,47 m 2 ) Manto tábla90x 330 (2,97 m 2 ) Manto tábla75x 330 (2,48 m 2 ) Manto tábla70x 330 (2,31 m 2 ) Manto tábla65x 330 (2,15 m 2 ) Manto tábla60x 330 (1,98 m 2 ) Manto tábla55x 330 (1,82 m 2 ) Manto tábla45x 330 (1,49 m 2 ) Manto tábla30x 330 (0,99 m 2 ) ,0 160,5 143,5 128,1 123,0 117,8 112,7 106,3 95,8 80,7 M-belsõ sarok 35/330 (2,31 m 2 ) ,0 E táblákkal 3,30 m magas falakat lehet zsaluzni további, többlet átkötések nélkül. Felépítése és használata a 2,70 m magas táblához hasonló. 4

5 Építõelemek Leírás Cikk szám Tömeg kg/db Kapcsolóeszközök Mantokapocs ,5 A Manto táblák vízszintes és függõleges összekapcsolására szolgál. A Manto-kapocscsal egyetlen munkafázisban a táblák hézagmentesen záródnak, síkba rendezõdnek és összekapcsolódnak. M-sarokkapocs ,8 A Manto sarokkapocs két normál táblát külsõ sarokként, egymáshoz képest pontosan derékszögben kapcsol össze. Kiegészítõ táblák Manto tábla120x120 (1,44 m 2 ) Manto tábla105x120 (1,26 m 2 ) Manto tábla 90x120 (1,08 m 2 ) Manto tábla 75x120 (0,90 m 2 ) Manto tábla 70x120 (0,84 m 2 ) Manto tábla 65x120 (0,78 m 2 ) Manto tábla 60x120 (0,72 m 2 ) Manto tábla 55x120 (0,66 m 2 ) Manto tábla 45x120 (0,54 m 2 ) Manto tábla 30x120 (0,36 m 2 ) ,8 65,1 58,4 51,7 49,5 47,2 44,9 42,8 38,2 32,0 M-belsõ sarok35/120 (0,84 m 2 ) ,1 Toldótáblák Manto tábla240x120 (2,88 m 2 ) Manto tábla 240x90 (2,16 m 2 ) Manto tábla 240x60 (1,44 m 2 ) ,4 106,0 82,8 Ezek a táblák a Manto zsaluzat magassági kiegészítésére vagy kis magasságú falak önálló zsaluzataként használhatók. Pillértáblák M-pillértábla75x330 (2,48 m 2 ) M-pillértábla75x270 (2,03 m 2 ) M-pillértábla75x120 (0,90 m 2 ) M-pillértábla 75x60 (0,45 m 2 ) ,5 123,3 66,8 37, Ezek a táblák 5 cm-enkénti vízszintes furatsorral rendelkeznek. A furatok nagyszámú átkötési lehetõséget biztosítanak, így a legnehezebb zsaluzási feladatok megoldására is alkalmasak. A táblákkal megoldható a derékszögû pillérek zsalu-zása is. A négyféle táblamagassággal megoldható a magassági illesztés (lásd a 37. oldalon). 5

6 Építõelemek Leírás Cikk szám Tömeg kg/db Manto teleszkóptábla 330 Manto teleszkóptábla 270 Manto teleszkóptábla 120 A táblák szélességi mérete cm méret között fokozatmentesen állítható. A beszabott táblahéj a keretbe illesztett faléchez szögezhetõ ,0 119,0 56,2 Betétek M-kombikapocs Hasonló a szerepe, mint a Mantokapocsnak, azonban a 0 és 15 cm közötti állíthatóságának köszönhetõen a táblatoldások összekapcsolására is alkalmas ,0 M-fémbetét 5 / 330 M-fémbetét 5 / 270 M-fémbetét 5 / ,5 20,4 12,0 M-fémbetét 4 / 270 M-fémbetét 4 / 120 Sarkoknál és T-falcsatlakozásoknál alkalmazzuk. A 4 cm széles M-fémbetét 24, 36 cm-es falvastagságokhoz használható ,1 9,7 M-betéttábla 40 x 270 M-betéttábla 35 x 270 M-betéttábla 30 x ,8 55,2 50,6 M-betéttábla 40 x 120 M-betéttábla 35 x 120 M-betéttábla 30 x 120 Alkalmazása célszerû a gyakran ismétlõdõ zsaluzat-kiegyenlítéseknél. A tábla acél héjazatú és átkötõfuratok nélküli kialakítású ,6 29,3 27,1 6

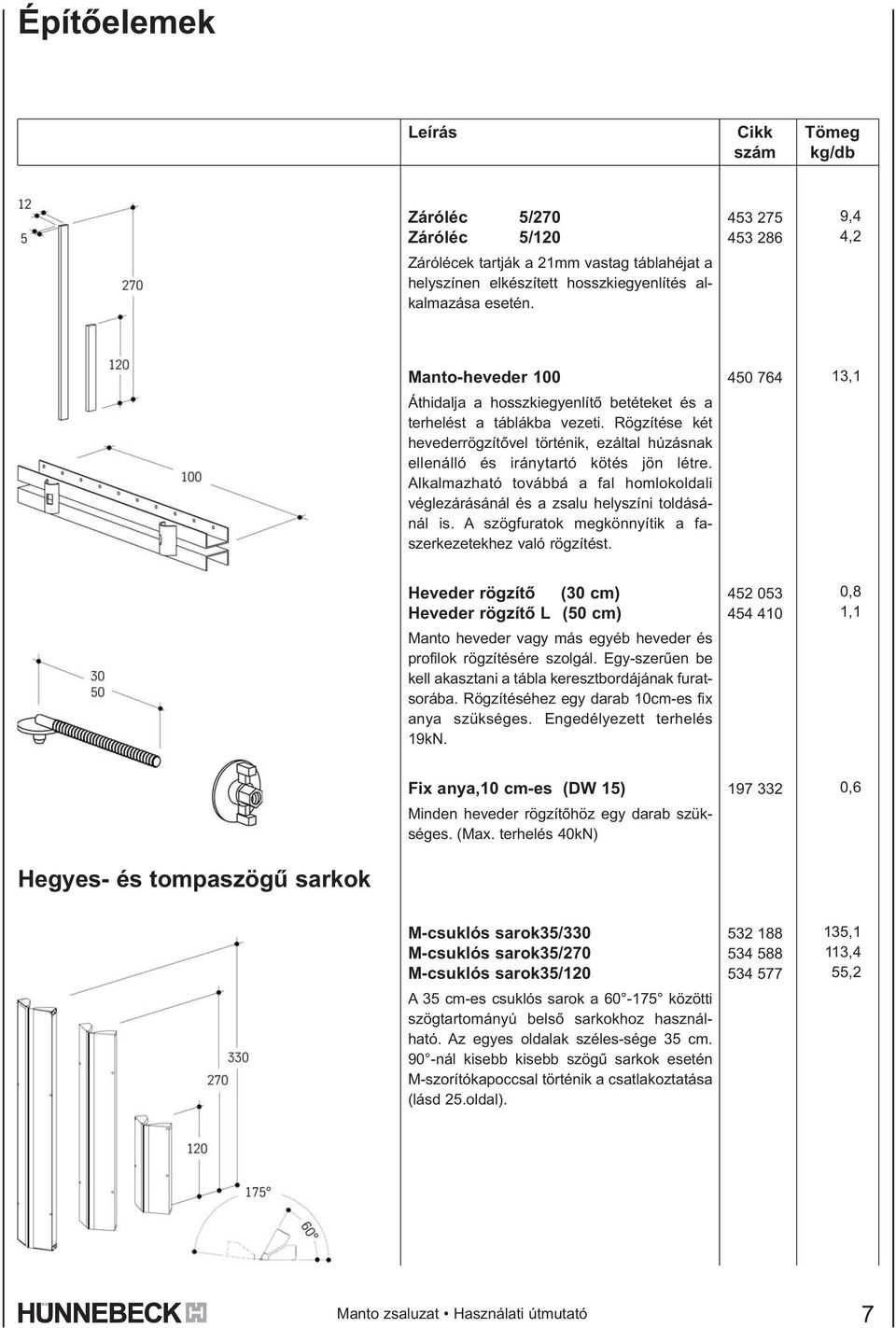

7 Építõelemek Leírás Cikk szám Tömeg kg/db Záróléc 5/270 Záróléc 5/120 Zárólécek tartják a 21mm vastag táblahéjat a helyszínen elkészített hosszkiegyenlítés alkalmazása esetén ,4 4,2 Manto-heveder 100 Áthidalja a hosszkiegyenlítõ betéteket és a terhelést a táblákba vezeti. Rögzítése két hevederrögzítõvel történik, ezáltal húzásnak ellenálló és iránytartó kötés jön létre. Alkalmazható továbbá a fal homlokoldali véglezárásánál és a zsalu helyszíni toldásánál is. A szögfuratok megkönnyítik a faszerkezetekhez való rögzítést ,1 Heveder rögzítõ (30 cm) Heveder rögzítõ L (50 cm) Manto heveder vagy más egyéb heveder és profilok rögzítésére szolgál. Egy-szerûen be kell akasztani a tábla keresztbordájának furatsorába. Rögzítéséhez egy darab 10cm-es fix anya szükséges. Engedélyezett terhelés 19kN ,8 1,1 Fix anya,10 cm-es (DW 15) Minden heveder rögzítõhöz egy darab szükséges. (Max. terhelés 40kN) ,6 Hegyes- és tompaszögû sarkok M-csuklós sarok35/330 M-csuklós sarok35/270 M-csuklós sarok35/120 A 35 cm-es csuklós sarok a közötti szögtartományú belsõ sarkokhoz használható. Az egyes oldalak széles-sége 35 cm. 90 -nál kisebb kisebb szögû sarkok esetén M-szorítókapoccsal történik a csatlakoztatása (lásd 25.oldal) ,1 113,4 55,2 7

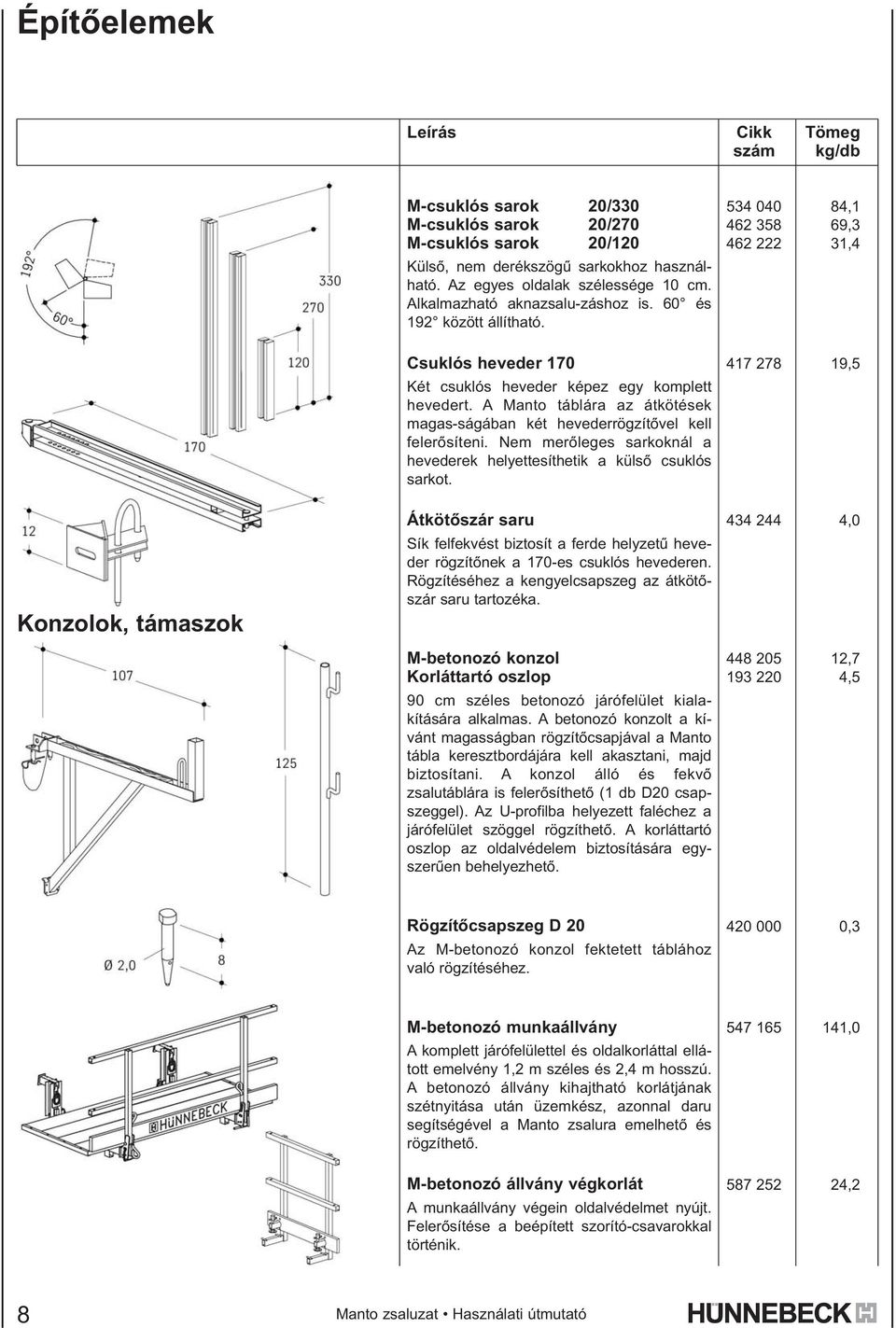

8 Építõelemek Leírás Cikk szám Tömeg kg/db Konzolok, támaszok M-csuklós sarok 20/330 M-csuklós sarok 20/270 M-csuklós sarok 20/120 Külsõ, nem derékszögû sarkokhoz használható. Az egyes oldalak szélessége 10 cm. Alkalmazható aknazsalu-záshoz is. 60 és 192 között állítható. Csuklós heveder 170 Két csuklós heveder képez egy komplett hevedert. A Manto táblára az átkötések magas-ságában két hevederrögzítõvel kell felerõsíteni. Nem merõleges sarkoknál a hevederek helyettesíthetik a külsõ csuklós sarkot. Átkötõszár saru Sík felfekvést biztosít a ferde helyzetû heveder rögzítõnek a 170-es csuklós hevederen. Rögzítéséhez a kengyelcsapszeg az átkötõszár saru tartozéka. M-betonozó konzol Korláttartó oszlop 90 cm széles betonozó járófelület kialakítására alkalmas. A betonozó konzolt a kívánt magasságban rögzítõcsapjával a Manto tábla keresztbordájára kell akasztani, majd biztosítani. A konzol álló és fekvõ zsalutáblára is felerõsíthetõ (1 db D20 csapszeggel). Az U-profilba helyezett faléchez a járófelület szöggel rögzíthetõ. A korláttartó oszlop az oldalvédelem biztosítására egyszerûen behelyezhetõ ,1 69,3 31,4 19,5 4,0 12,7 4,5 Rögzítõcsapszeg D 20 Az M-betonozó konzol fektetett táblához való rögzítéséhez ,3 M-betonozó munkaállvány A komplett járófelülettel és oldalkorláttal ellátott emelvény 1,2 m széles és 2,4 m hosszú. A betonozó állvány kihajtható korlátjának szétnyitása után üzemkész, azonnal daru segítségével a Manto zsalura emelhetõ és rögzíthetõ. M-betonozó állvány végkorlát A munkaállvány végein oldalvédelmet nyújt. Felerõsítése a beépített szorító-csavarokkal történik ,0 24,2 8

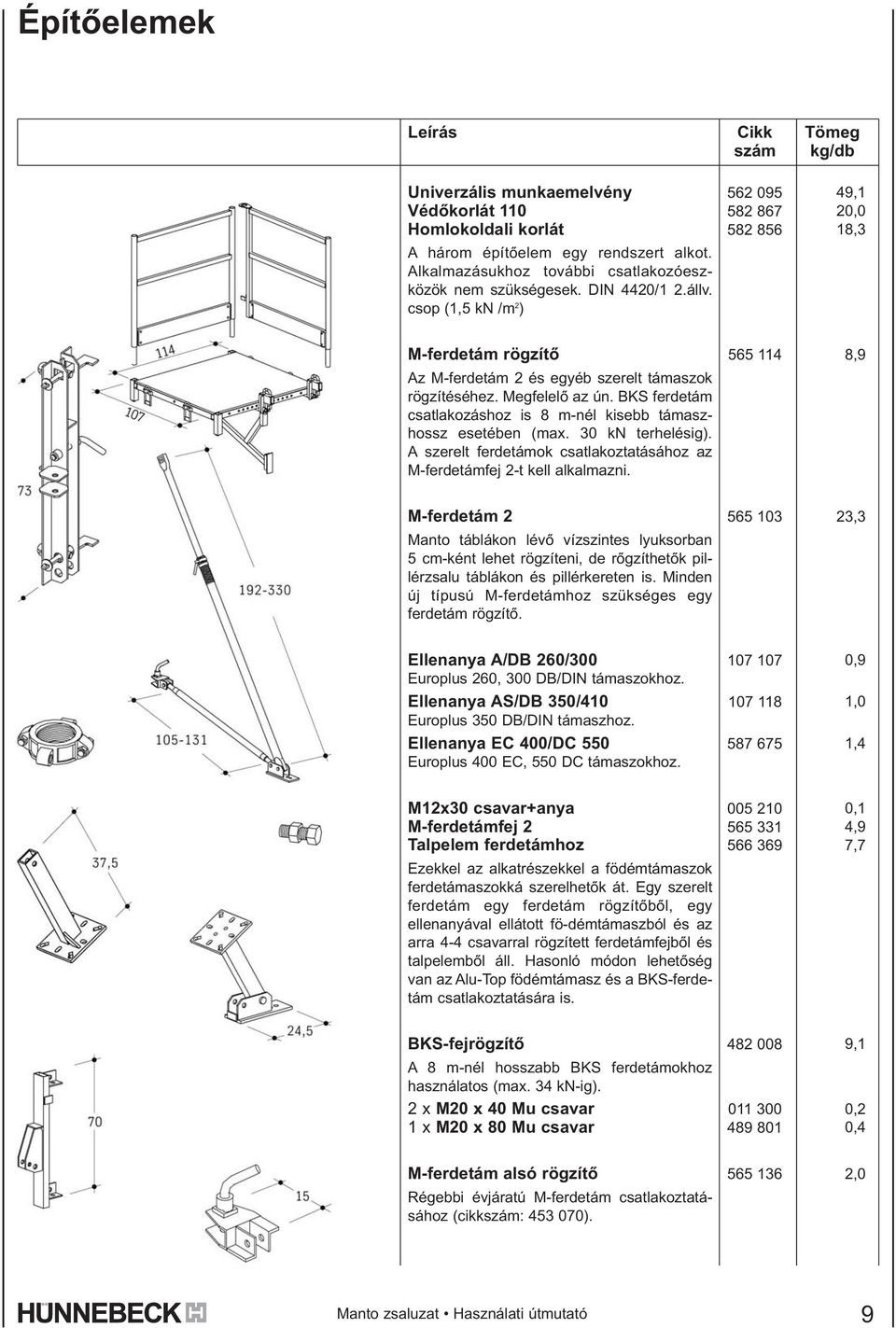

9 Építõelemek Leírás Univerzális munkaemelvény Védõkorlát 110 Homlokoldali korlát A három építõelem egy rendszert alkot. Alkalmazásukhoz további csatlakozóeszközök nem szükségesek. DIN 4420/1 2.állv. csop (1,5 kn /m 2 ) Cikk szám Tömeg kg/db 49,1 20,0 18,3 M-ferdetám rögzítõ Az M-ferdetám 2 és egyéb szerelt támaszok rögzítéséhez. Megfelelõ az ún. BKS ferdetám csatlakozáshoz is 8 m-nél kisebb támaszhossz esetében (max. 30 kn terhelésig). A szerelt ferdetámok csatlakoztatásához az M-ferdetámfej 2-t kell alkalmazni ,9 M-ferdetám 2 Manto táblákon lévõ vízszintes lyuksorban 5 cm-ként lehet rögzíteni, de rõgzíthetõk pillérzsalu táblákon és pillérkereten is. Minden új típusú M-ferdetámhoz szükséges egy ferdetám rögzítõ ,3 Ellenanya A/DB 260/300 Europlus 260, 300 DB/DIN támaszokhoz. Ellenanya AS/DB 350/410 Europlus 350 DB/DIN támaszhoz. Ellenanya EC 400/DC 550 Europlus 400 EC, 550 DC támaszokhoz ,9 1,0 1,4 M12x30 csavar+anya M-ferdetámfej 2 Talpelem ferdetámhoz Ezekkel az alkatrészekkel a födémtámaszok ferdetámaszokká szerelhetõk át. Egy szerelt ferdetám egy ferdetám rögzítõbõl, egy ellenanyával ellátott fö-démtámaszból és az arra 4-4 csavarral rögzített ferdetámfejbõl és talpelembõl áll. Hasonló módon lehetõség van az Alu-Top födémtámasz és a BKS-ferdetám csatlakoztatására is ,1 4,9 7,7 BKS-fejrögzítõ A 8 m-nél hosszabb BKS ferdetámokhoz használatos (max. 34 kn-ig). 2 x M20 x 40 Mu csavar 1 x M20 x 80 Mu csavar ,1 0,2 0,4 M-ferdetám alsó rögzítõ Régebbi évjáratú M-ferdetám csatlakoztatásához (cikkszám: ) ,0 9

10 Építõelemek Magasságkiegyenlítés Leírás Cikk szám Tömeg kg/db M-betéttartó toldat Helyszíni zsalumagasításhoz, 21mm-es zsaluhéjhoz, max. 30 cm magasításig, beépítetett szögdeszkával. Rögzítése M-szorítókapoccsal történik ,6 M-szorítókapocs Kapcsolóelem az M-betéttartó toldathoz, 20- as csuklós sarkokhoz. Manto táblák összekapcsolására és aknatámaszorsó csatlakoztatására is alkalmas ,0 Egyéb tartozékok M-daruhorog A táblakeret profiljához csatlakoztatható, önzáró daruhorog. Maximális terhelhetõsége 1 tonna. A darukötelek által bezárt szög minimum 60. Az üzemi teheremelési elõírásokat be kell tartani! ,2 kb. 40 M-emelõhorog Táblakötegek fel és lerakodásához használatos. Engedélyezett teherbírása 500 kg ,2 Manto-kulcs A 36-os Manto kulccsal a kötõelemeket és a csuklós anyát gyorsan, erõ és anyagkímélõen lehet szerelni. A kulcs markolatát nem szabad meghosszab-bítani! ,0 Élsarkító S 270 Élsarkító S 330 A betonélek (20mm-es) letörésére alkalmas a sarkoknál, oszlopoknál. A táblakeret profiljára egyszerûen fel kell erõsíteni ,4 1,7 10

11 Építõelemek Leírás Cikk szám Tömeg kg/db Átkötések és tartozékai Termékszavatosság átvállalása csak az eredeti, Hünnebeck gyártmányú kötõelemekre érvényes. Átkötõszár tartó (DW 15) Elsõsorban fektetett táblákhoz az átkötési lyukaktól független, a zsalutáblán kívüli átkötésekhez alkalmazható. F eng =10kN-nál ,3 Manto csuklós anya (DW 15) ,3 A legnagyobb szorító erõnél is Manto kulccsal könnyen lazítható marad az anya a speciális csúszóalátétnek köszönhetõen. AZ-230 szögletes anya (DW 15) ,4 Nagy felületû tányérral és 10 -os átkötõszárdõlést biztosító gömbcsuklós anyával rendelkezik. Átkötõszár 75(DW 15) Átkötõszár 100 Átkötõszár 120 Átkötõszár ,1 1,4 1,7 2,2 Megengedett terhelés a DIN18216 szerint 90kN. Nem hegeszthetõ! 100 Manto dugó 24K* 100 db dugó a 24mm-es átkötõszár furatok lezárásához. Mûanyag gallérral ,2 100 Manto dugó 27K* 100 db dugó a 27mm-es átkötõszár furatok lezárásához. Mûanyag gallérral ,4 100 Manto dugó* 100 db dugó a pillértábla furatsorának lezárásához. Mûanyag gallér nélkül ,2 Szalagos feszítõ Perforált szalag 25m Alap és gerenda zsaluzatnál a fektetett táblák alsó átkötésének kiváltásához (lásd 23. oldal) ,6 17,2 DW20 csuklós anya Csuklós anya a 20mm-es átkötõ-szárakhoz. Könnyen lazítható ,5 20-as átkötõszárkészlet 100 (DW 20) 20-as átkötõszárkészlet 130 Átkötõszár egy darab csuklós anyával, elvesztés ellen biztosított ,1 4,8 DW20 átkötõszár 100* (DW 200) DW20 átkötõszár 130* Megengedett terhelés a DIN18216 szerint 150 kn. Nem hegeszthetõ! ,5 3,3 11

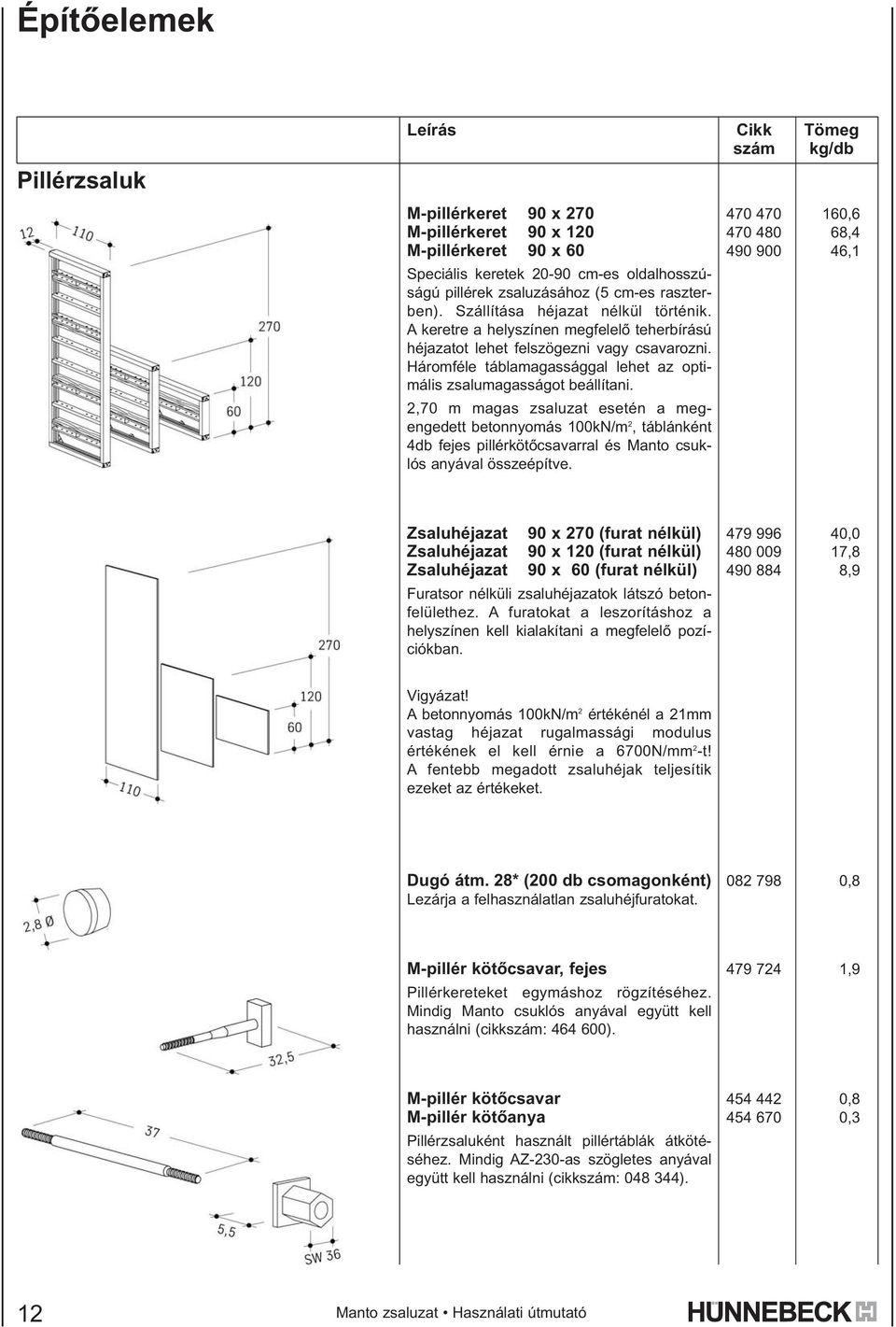

12 Építõelemek Pillérzsaluk Leírás Cikk szám Tömeg kg/db M-pillérkeret 90 x 270 M-pillérkeret 90 x 120 M-pillérkeret 90 x 60 Speciális keretek cm-es oldalhosszúságú pillérek zsaluzásához (5 cm-es raszterben). Szállítása héjazat nélkül történik. A keretre a helyszínen megfelelõ teherbírású héjazatot lehet felszögezni vagy csavarozni. Háromféle táblamagassággal lehet az optimális zsalumagasságot beállítani. 2,70 m magas zsaluzat esetén a megengedett betonnyomás 100kN/m 2, táblánként 4db fejes pillérkötõcsavarral és Manto csuklós anyával összeépítve ,6 68,4 46,1 Zsaluhéjazat 90 x 270 (furat nélkül) Zsaluhéjazat 90 x 120 (furat nélkül) Zsaluhéjazat 90 x 60 (furat nélkül) Furatsor nélküli zsaluhéjazatok látszó betonfelülethez. A furatokat a leszorításhoz a helyszínen kell kialakítani a megfelelõ pozíciókban ,0 17,8 8,9 Vigyázat! A betonnyomás 100kN/m 2 értékénél a 21mm vastag héjazat rugalmassági modulus értékének el kell érnie a 6700N/mm 2 -t! A fentebb megadott zsaluhéjak teljesítik ezeket az értékeket. Dugó átm. 28* (200 db csomagonként) Lezárja a felhasználatlan zsaluhéjfuratokat ,8 M-pillér kötõcsavar, fejes Pillérkereteket egymáshoz rögzítéséhez. Mindig Manto csuklós anyával együtt kell használni (cikkszám: ) ,9 M-pillér kötõcsavar M-pillér kötõanya Pillérzsaluként használt pillértáblák átkötéséhez. Mindig AZ-230-as szögletes anyával együtt kell használni (cikkszám: ) ,8 0,3 12

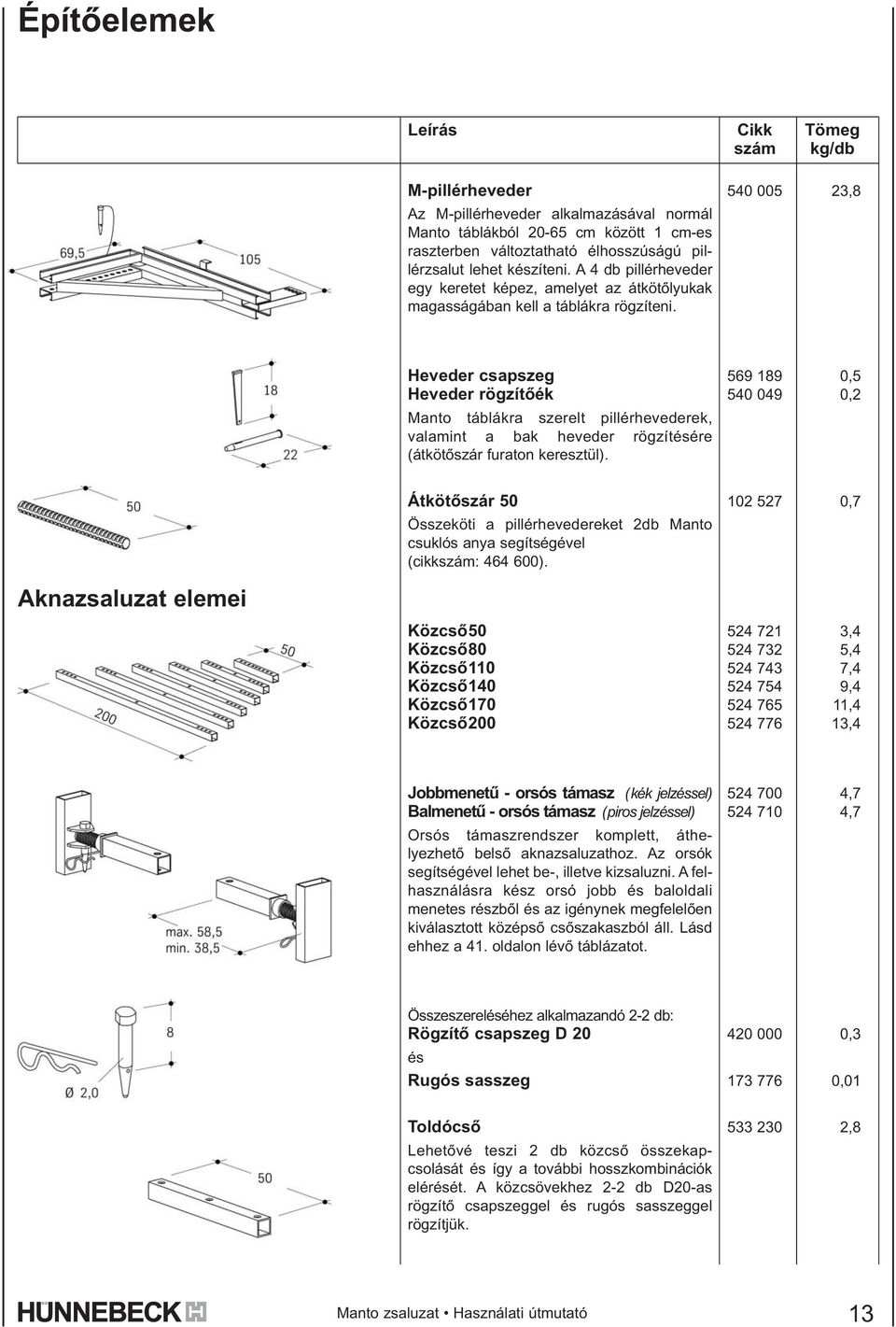

13 Építõelemek Leírás M-pillérheveder Az M-pillérheveder alkalmazásával normál Manto táblákból cm között 1 cm-es raszterben változtatható élhosszúságú pillérzsalut lehet készíteni. A 4 db pillérheveder egy keretet képez, amelyet az átkötõlyukak magasságában kell a táblákra rögzíteni. Cikk szám Tömeg kg/db 23,8 Heveder csapszeg Heveder rögzítõék Manto táblákra szerelt pillérhevederek, valamint a bak heveder rögzítésére (átkötõszár furaton keresztül) ,5 0,2 Aknazsaluzat elemei Átkötõszár 50 Összeköti a pillérhevedereket 2db Manto csuklós anya segítségével (cikkszám: ). Közcsõ50 Közcsõ80 Közcsõ110 Közcsõ140 Közcsõ170 Közcsõ ,7 3,4 5,4 7,4 9,4 11,4 13,4 Jobbmenetû - orsós támasz (kék jelzéssel) Balmenetû - orsós támasz (piros jelzéssel) Orsós támaszrendszer komplett, áthelyezhetõ belsõ aknazsaluzathoz. Az orsók segítségével lehet be-, illetve kizsaluzni. A felhasználásra kész orsó jobb és baloldali menetes részbõl és az igénynek megfelelõen kiválasztott középsõ csõszakaszból áll. Lásd ehhez a 41. oldalon lévõ táblázatot ,7 4,7 Összeszereléséhez alkalmazandó 2-2 db: Rögzítõ csapszeg D 20 és Rugós sasszeg ,3 0,01 Toldócsõ Lehetõvé teszi 2 db közcsõ összekapcsolását és így a további hosszkombinációk elérését. A közcsövekhez 2-2 db D20-as rögzítõ csapszeggel és rugós sasszeggel rögzítjük ,8 13

14 Építõelemek Leírás Reteszes munkaállványtartó Akna szerelõszintjének tartószerkezeti eleme. Csuklós reteszekkel rendelkezik, amely darus áthelyezéskor önmûködõen záródik. A fából készült munkaszintet a helyszínen kell összeállítani és felhelyezni. Cikk szám Tömeg kg/db Reteszes munkaállványtartó, névleges aknaszélesség: 350-tõl 400 cm-ig 300-tól 350 cm-ig 250-tõl 300 cm-ig 200-tól 250 cm-ig 150-tól 200 cm-ig 125-tõl 150 cm-ig 125 cm alatt csak külön megrendelésre! ,2 108,8 95,4 82,0 68,6 55,2 Kizáró betét* Biztosítja az aknafalazatban a munkaállványtartó helyét. A kúpos formája miatt visszanyerhetõ ,7 *nem bérelhetõ Sokszögû íves zsalu elemei Íves falbetét 15 / 270 Íves falbetét 20 / 270 Íves falbetét 25 / 270 Íves falbetét 15 / 120 Íves falbetét 20 / 120 Íves falbetét 25 / 120 A Manto táblák közé helyezett íves falbetéttel a 2,5m-nél nagyobb sugarú íves falakat lehet sökszögként bezsaluzni. Az állítócsavarok a kívánt sugár beállítását, a beépített csatlakoztató elemek a Manto táblákkal való összekapcsolást biztosítják ,2 57,3 61,0 29,5 30,8 32,5 Átkötés alátámasztó Az átkötés mindig az íves falbetéten keresztül történik. Az alátámasztó elvezeti a terhelést a táblákból az átkötésbe ,6 14

15 A tervezés és a kivitelezés elõkészítése Megfelelõ tervezési és kivitelezési elõkészítéssel a Hünnebeck Manto zsaluzat gazdaságossága jelentõsen megemelkedik. Legelõször az adott feladathoz szükséges legkedvezõbb zsalumennyiséget kell meghatározni. Ideális körülmények mellett a zsaluzat naponta áthelyezhetõ. A következõ szempontok figyelembevétele kedvezõen befolyásolhatja az elõzetes tervezést: - betonozási szakaszok alapos átgondolása (munkahézagok vasalása, sarkok mennyisége, ütemterv meghatározása, stb.) - nagyobb zsalufelületek áthelyezésének elõnyben részesítése, mert ezáltal csökkenhet a zsaluzási idõ. - átlagsúly kb. 50 kg/m 2 - rendelkezésre álló munkaerõ: idõfelhasználás be és kizsaluzásnál kb 0,2-0,5 h/m 2. A kivitelezéshez szükséges mennyiség megállapítása után következik az anyagkiírás. A 2,70 m-nél kisebb magasságok esetében fektetett helyzetû és kiegészítõ (h=1,20 m) táblákkal oldható meg a zsaluzás. A nagyfelületû zsalutáblák összeállítását mindig csak teljesen sík felületen szabad végezni. Szolgáltatás A-tól Z-ig Mi ellátjuk tanácsokkal partnereinket az építkezés elejétõl a végéig. Kidolgozzuk a szerelési- és a zsaluzási terveket, statikai számításokat végzünk, összeállítjuk a költségtervet és a gazdaságossági számításokat is. Komplikált feladatok esetében kidolgozzuk a szokásostól eltérõ szerkezeteket is. 15

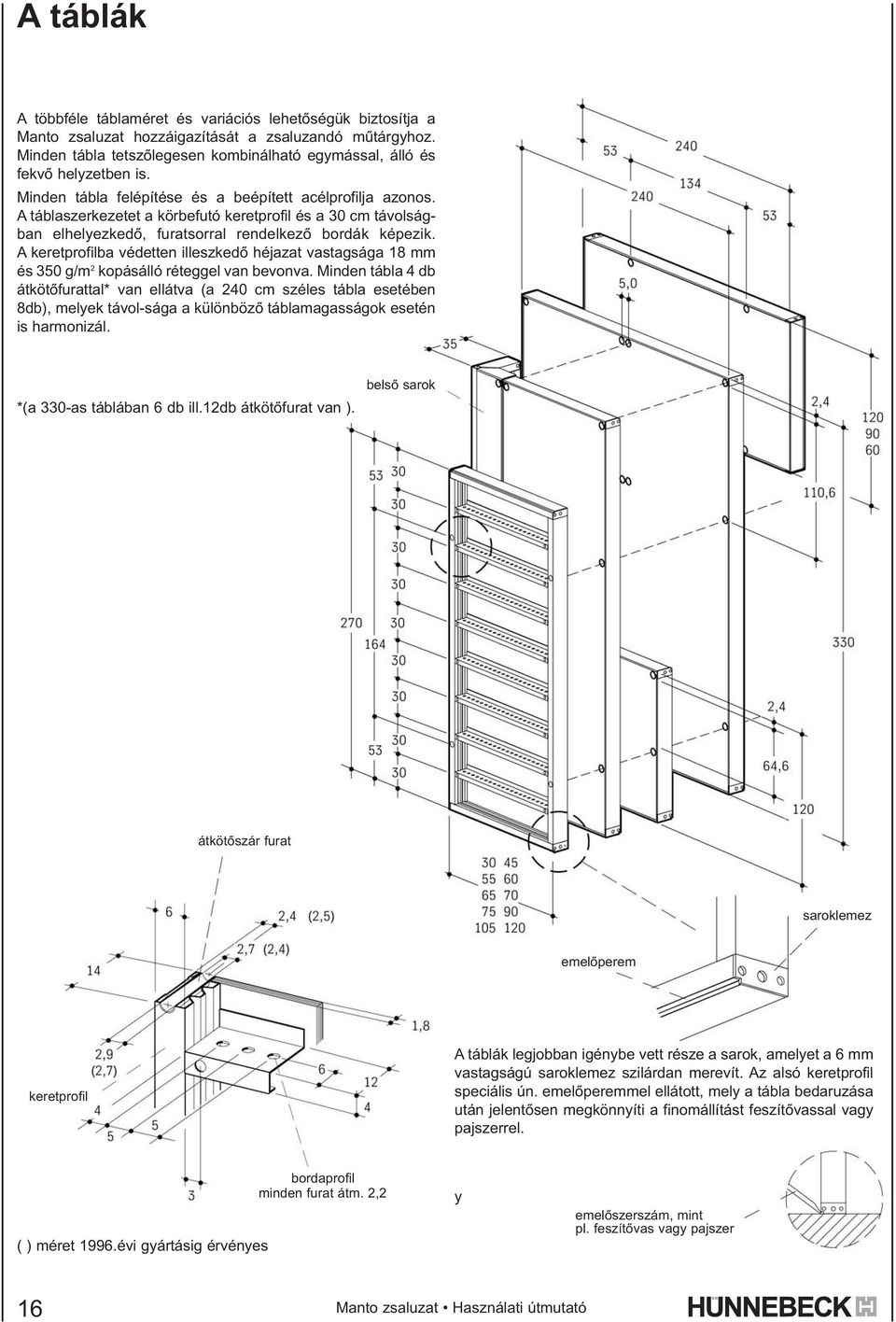

16 A táblák A többféle táblaméret és variációs lehetõségük biztosítja a Manto zsaluzat hozzáigazítását a zsaluzandó mûtárgyhoz. Minden tábla tetszõlegesen kombinálható egymással, álló és fekvõ helyzetben is. Minden tábla felépítése és a beépített acélprofilja azonos. A táblaszerkezetet a körbefutó keretprofil és a 30 cm távolságban elhelyezkedõ, furatsorral rendelkezõ bordák képezik. A keretprofilba védetten illeszkedõ héjazat vastagsága 18 mm és 350 g/m 2 kopásálló réteggel van bevonva. Minden tábla 4 db átkötõfurattal* van ellátva (a 240 cm széles tábla esetében 8db), melyek távol-sága a különbözõ táblamagasságok esetén is harmonizál. *(a 330-as táblában 6 db ill.12db átkötõfurat van ). belsõ sarok átkötõszár furat saroklemez emelõperem keretprofil A táblák legjobban igénybe vett része a sarok, amelyet a 6 mm vastagságú saroklemez szilárdan merevít. Az alsó keretprofil speciális ún. emelõperemmel ellátott, mely a tábla bedaruzása után jelentõsen megkönnyíti a finomállítást feszítõvassal vagy pajszerrel. ( ) méret 1996.évi gyártásig érvényes bordaprofil minden furat átm. 2,2 y emelõszerszám, mint pl. feszítõvas vagy pajszer 16

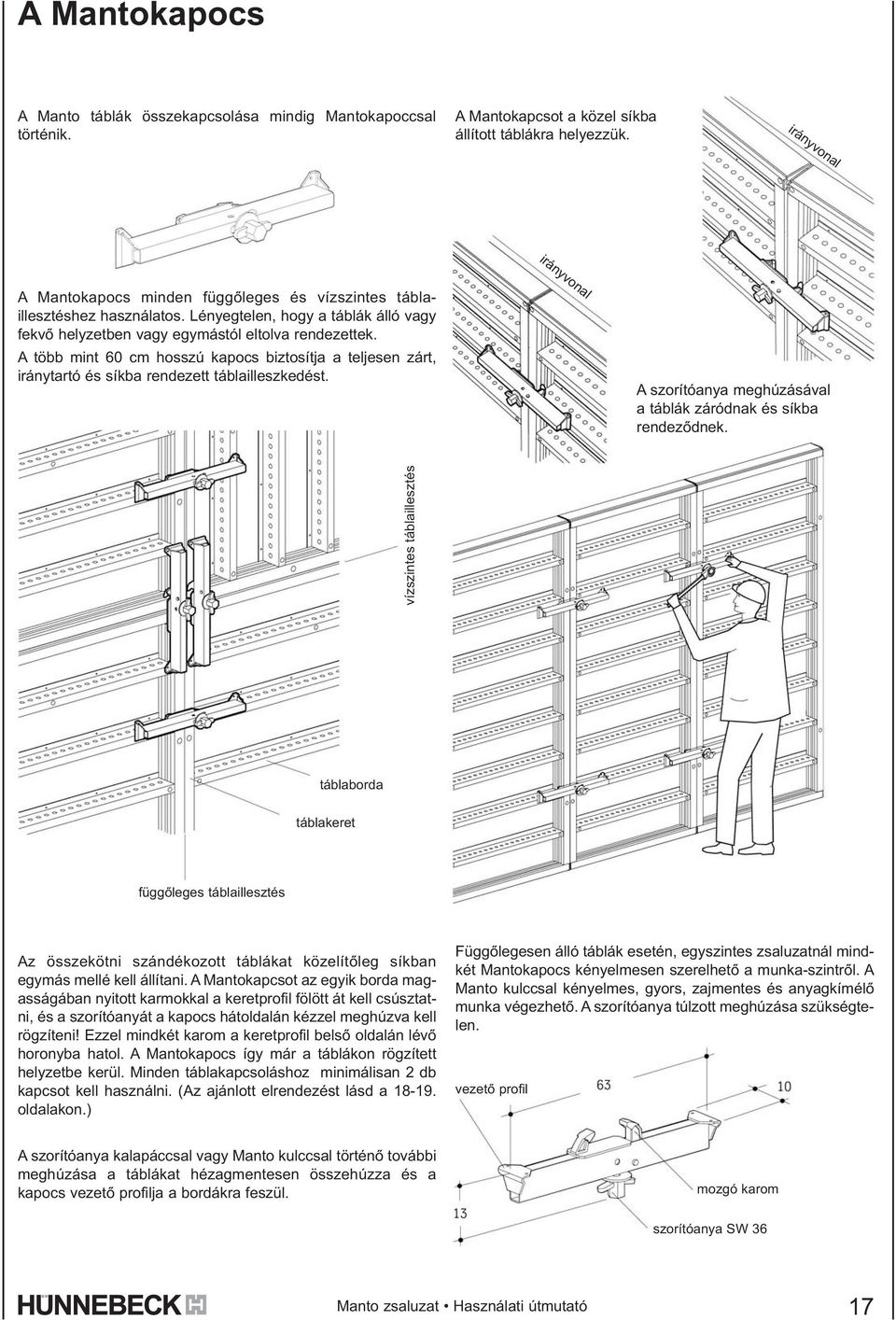

17 A Mantokapocs A Manto táblák összekapcsolása mindig Mantokapoccsal történik. A Mantokapcsot a közel síkba állított táblákra helyezzük. irányvonal irányvonal A Mantokapocs minden függõleges és vízszintes táblaillesztéshez használatos. Lényegtelen, hogy a táblák álló vagy fekvõ helyzetben vagy egymástól eltolva rendezettek. A több mint 60 cm hosszú kapocs biztosítja a teljesen zárt, iránytartó és síkba rendezett táblailleszkedést. A szorítóanya meghúzásával a táblák záródnak és síkba rendezõdnek. vízszintes táblaillesztés táblaborda táblakeret függõleges táblaillesztés Az összekötni szándékozott táblákat közelítõleg síkban egymás mellé kell állítani. A Mantokapcsot az egyik borda magasságában nyitott karmokkal a keretprofil fölött át kell csúsztatni, és a szorítóanyát a kapocs hátoldalán kézzel meghúzva kell rögzíteni! Ezzel mindkét karom a keretprofil belsõ oldalán lévõ horonyba hatol. A Mantokapocs így már a táblákon rögzített helyzetbe kerül. Minden táblakapcsoláshoz minimálisan 2 db kapcsot kell használni. (Az ajánlott elrendezést lásd a oldalakon.) Függõlegesen álló táblák esetén, egyszintes zsaluzatnál mindkét Mantokapocs kényelmesen szerelhetõ a munka-szintrõl. A Manto kulccsal kényelmes, gyors, zajmentes és anyagkímélõ munka végezhetõ. A szorítóanya túlzott meghúzása szükségtelen. vezetõ profil A szorítóanya kalapáccsal vagy Manto kulccsal történõ további meghúzása a táblákat hézagmentesen összehúzza és a kapocs vezetõ profilja a bordákra feszül. mozgó karom szorítóanya SW 36 17

18 A Manto sarokkapocs A Manto sarokkapocs két normál Manto táblát hézagmentes és derékszögû külsõ sarokká illeszt. Egyszintes zsaluzat 270 cm magas táblákkal (Az alábbi kapocselrendezés 45 cm-es falvastagságig használható.) A felsõ keresztbordát szabadon kell hagyni a betonozókonzol számára. A sarokkapocs hasonló módon épül fel, mint a Manto-kapocs. A vezetõ profil lényegében 90 -os szöget képez. A sarokkapocs garantálja a hézagmentes, derékszögû külsõ sarok kialakítást a táblák 15cm-es átlapolása mellett. (illeszkedve a tábla raszterméreteihez) Egyenlõszárú sarokkapcsolathoz emiatt szükséges az egyik táblaszélességet 15 cm-rel nagyobbra választani. A rendelkezésre álló táblaválasztéknak köszönhetõen a 20, 25, 30 vagy 40 cm-es falvastagságoknál szükség-telen betét beépítése. Minden más falvastagsági méret esetében az 5 cm-es raszterben, valamint a 24, 36 cm-es falvastagság esetében is 4 vagy 5 cm-es Manto fémbetétet kell a zsaluzáshoz alkalmazni (lásd a 24. oldalt). Többszintes zsaluzat 270 cm magas táblákkal (Az alábbi kapocselrendezés 30 cm falvastagságig használható. Ha a falvastagság kisebb vagy egyenlõ mint 45cm, akkor az alsó táblákat további 1 db sarokkapocs-csal kell ellátni). vezetõ profil mozgó karmok szorítóanya SW 36 A Mantokapocs és a sarokkapocs elhelyezése Egy táblaillesztéshez minimum 2 db Mantokapcsot kell betervezni. Külsõ sarok melleti táblaillesztésre további 1-1 db kapcsot kell szerelni. 18

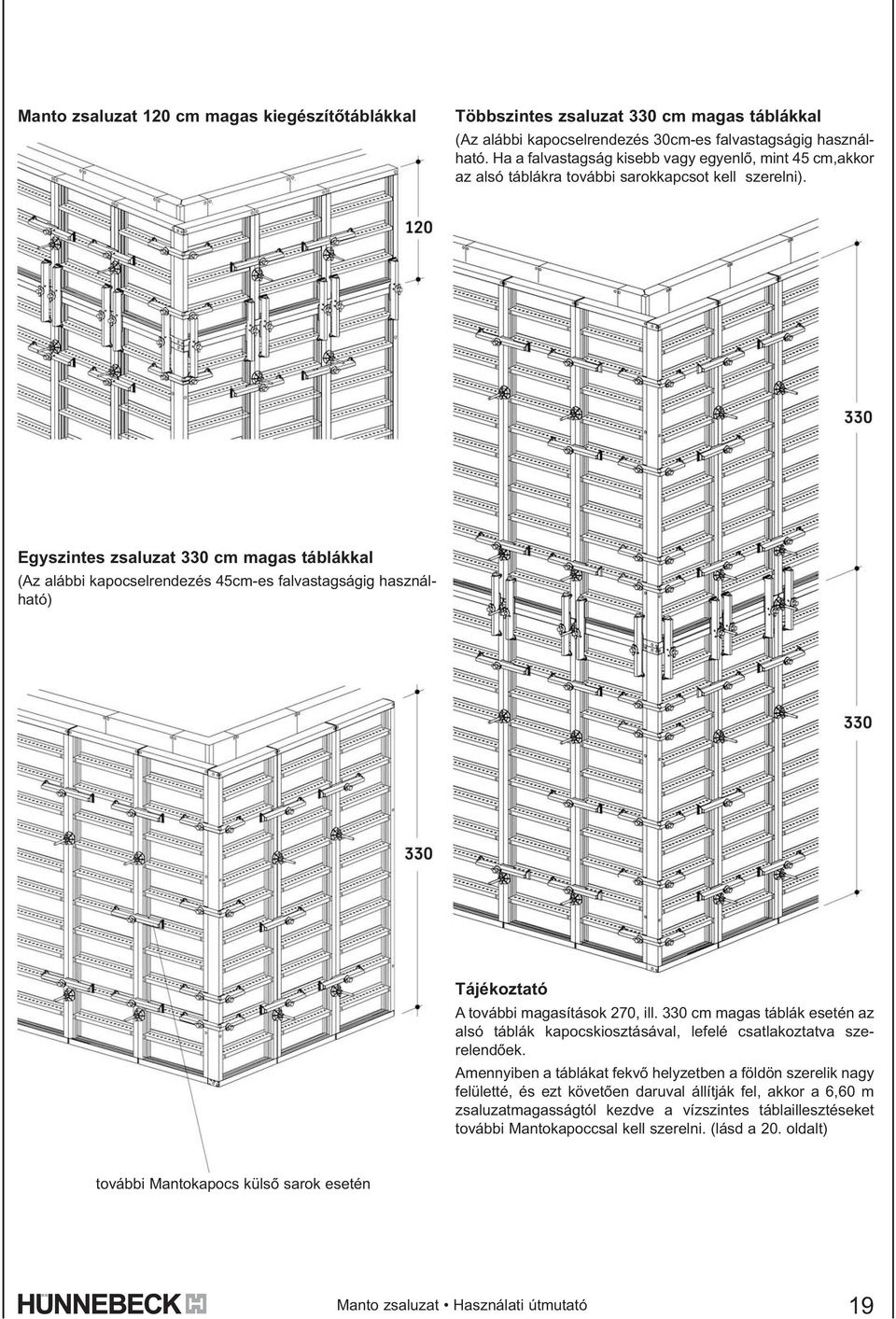

19 Manto zsaluzat 120 cm magas kiegészítõtáblákkal Többszintes zsaluzat 330 cm magas táblákkal (Az alábbi kapocselrendezés 30cm-es falvastagságig használható. Ha a falvastagság kisebb vagy egyenlõ, mint 45 cm,akkor az alsó táblákra további sarokkapcsot kell szerelni). Egyszintes zsaluzat 330 cm magas táblákkal (Az alábbi kapocselrendezés 45cm-es falvastagságig használható) Tájékoztató A további magasítások 270, ill. 330 cm magas táblák esetén az alsó táblák kapocskiosztásával, lefelé csatlakoztatva szerelendõek. Amennyiben a táblákat fekvõ helyzetben a földön szerelik nagy felületté, és ezt követõen daruval állítják fel, akkor a 6,60 m zsaluzatmagasságtól kezdve a vízszintes táblaillesztéseket további Mantokapoccsal kell szerelni. (lásd a 20. oldalt) további Mantokapocs külsõ sarok esetén 19

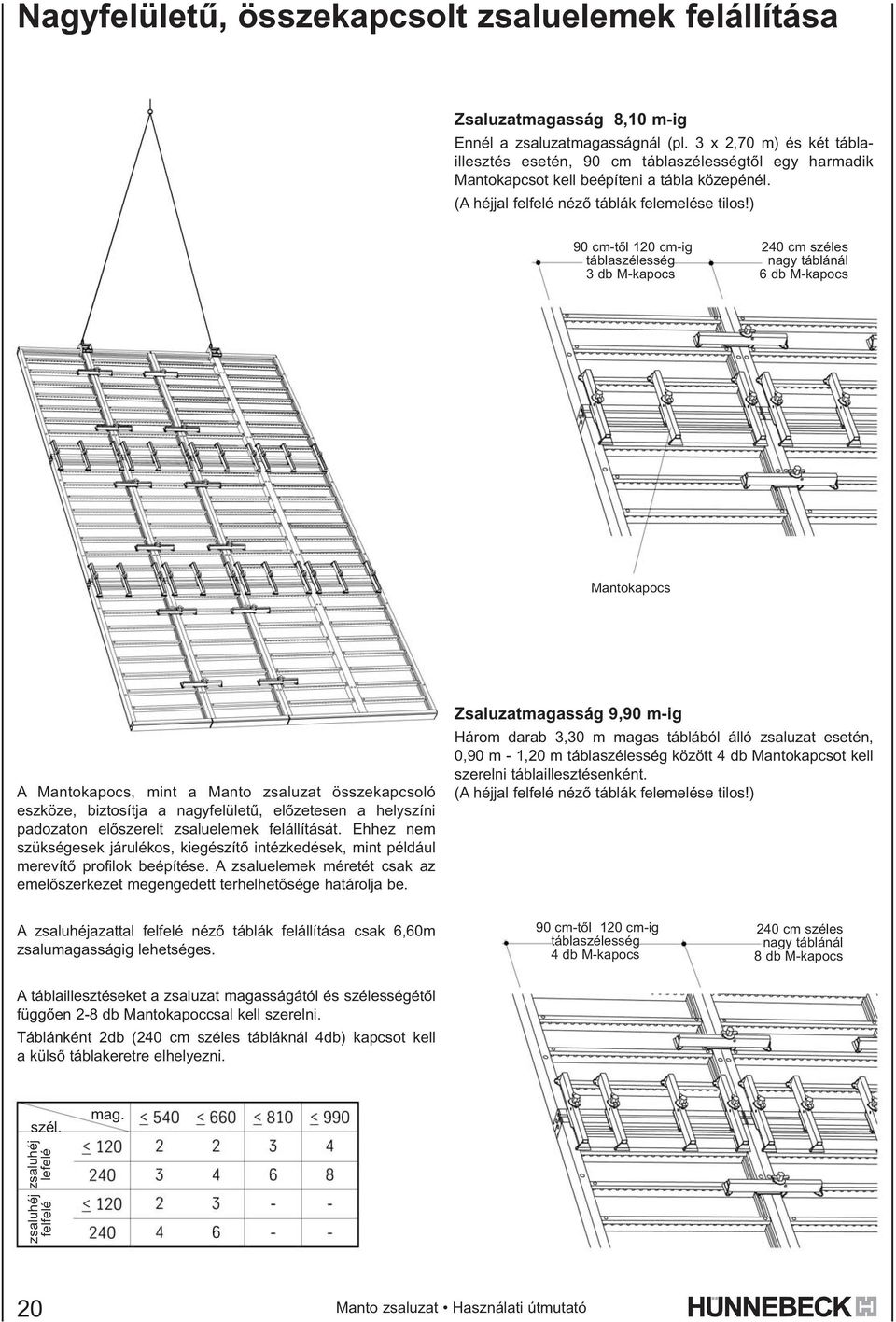

20 Nagyfelületû, összekapcsolt zsaluelemek felállítása Zsaluzatmagasság 8,10 m-ig Ennél a zsaluzatmagasságnál (pl. 3 x 2,70 m) és két táblaillesztés esetén, 90 cm táblaszélességtõl egy harmadik Mantokapcsot kell beépíteni a tábla közepénél. (A héjjal felfelé nézõ táblák felemelése tilos!) 90 cm-tõl 120 cm-ig táblaszélesség 3 db M-kapocs 240 cm széles nagy táblánál 6 db M-kapocs Mantokapocs A Mantokapocs, mint a Manto zsaluzat összekapcsoló eszköze, biztosítja a nagyfelületû, elõzetesen a helyszíni padozaton elõszerelt zsaluelemek felállítását. Ehhez nem szükségesek járulékos, kiegészítõ intézkedések, mint például merevítõ profilok beépítése. A zsaluelemek méretét csak az emelõszerkezet megengedett terhelhetõsége határolja be. Zsaluzatmagasság 9,90 m-ig Három darab 3,30 m magas táblából álló zsaluzat esetén, 0,90 m - 1,20 m táblaszélesség között 4 db Mantokapcsot kell szerelni táblaillesztésenként. (A héjjal felfelé nézõ táblák felemelése tilos!) A zsaluhéjazattal felfelé nézõ táblák felállítása csak 6,60m zsalumagasságig lehetséges. 90 cm-tõl 120 cm-ig táblaszélesség 4 db M-kapocs 240 cm széles nagy táblánál 8 db M-kapocs A táblaillesztéseket a zsaluzat magasságától és szélességétõl függõen 2-8 db Mantokapoccsal kell szerelni. Táblánként 2db (240 cm széles tábláknál 4db) kapcsot kell a külsõ táblakeretre elhelyezni. szél. mag. zsaluhéj felfelé zsaluhéj lefelé 20

21 Átkötések Átkötések magassági elhelyezése Átkötés fekvõ tábláknál, 270 vagy 330-as táblákon Átkötés 2 sor toldótáblánál, 270 ill. 330-as táblákon * =Az év elõtt gyártott (Z-bordák nélküli) 240x270-es nagy táblák fekvõ táblákkal való magasítása esetén, a magasítást 90cm-re redukálni kell, vagy a táblaillesztés vonalában át kell õket kötni. 60 cm-ig Lehetõség szerint mindig a nagyobbik táblát kell átkötni. 60 cm felett kiegészítõ átkötés kell a zsalutábla fölött. Tájékoztató Amennyiben a betonnyomás nagyobb mint 60 kn/m 2, 20 mm átmérõjû átkötés szükséges! Termékszavatosságot a Hünnebeck csak az általa szállított, eredeti átkötõelemek anyagára vállal. 21

22 A Manto zsaluzat átkötése alapesetben Manto csuklós anyákkal és átkötõszárakkal történik. Ez a párosítás megfelel a DIN os mûszaki szabványban meghatározott 90-es teherbírási csoportnak. 20-as készlet as készlet es csuklósanya Manto csuklós anya Amennyiben a betonnyomás nagyobb mint 60kN/m 2, 20mm-es átkötõszárat kell alkalmazni. E célra rendszeresítettek 20-as átkötõszár készletek, 100 és 130-as típusok (50-es, 80-as falvastagságig), amelyek átkötõszárból és elvesztés ellen biztosított 150-es csuklós anyából állnak. Mindegyiket egy további 150-es csuklós anyával kell kiegészíteni. A 150 mm átmérõjû felfekvõ felülettel rendelkezõ csuklós anya, hasonló felépítésû és ugyanazokat az elõnyöket mutatja, mint a normál Manto csuklós anya. Manto csuklós anya A 20-as átkötõszárak szállíthatók rögzített csuklós anya nélkül is, azonban nem kölcsönözhetõk, mert az anyag teljeskörû minõségellenõrzése nem lenne biztosítható. Az összes csuklósanya, hasonlóan a Manto kötõelemekhez (Mantokapcsok) a Manto kulccsal szerelhetõ. Ezáltal a munka könnyen és anyagkímélõen végezhezõ. A köralakú felfekvõ felület kizárja az alkalmazási hibát, és a kettõs csúszóalátét biztosítja az anya könnyed oldását még teljes terhelésnél is. Manto kulcs AZ-230 szögletes anya kalapács Bizonyos esetekben elõnyös az AZ-230-as szögletes anyát használni, mely nagyméretû, szögletes felfekvõ felülettel rendelkezik. Például betét (< 10 cm) átkötésekor vagy nagyobb profiltávolság esetén, leszorító hevederen keresztüli átkötéskor vagy a pillértáblák használatakor alkalmazzuk. Az anya gömbcsuklós kialakítása bármely irányú, 10 -os dõlést biztosít az átkötõszárnak. Az anya kalapáccsal vagy más ütõszerszámmal történõ megszorítása és lazítása a kialakított verõbütykökön megengedett. 22

23 Alapok zsaluzása "A" részlet "B" részlet szalagos feszítõ perforált szalag Átkötõszár tartó A szalagos feszítõt a zsaluzatra kell helyezni, és a biztosítókengyellel a bordán rögzíteni. A perforált szalagot a szalagos feszítõbe kell beakasztani. A Manto tábla síkján kívül, az átkötõszár lyukak használata nélkül is lehet átkötéseket elhelyezni. Az átkötöszár tartó tartja a Dywidag rudat a táblakereten. Szalagos feszítõk megengedett távolsága [m] Perforált szalag 25 m 5 cm széles 2 mm vastag perforált szalag (beakasztva) A szalagos feszítõ menetének meghúzásával a szalag megfeszül. Lyukak távolsága 5 cm. Lyukméret 22 mm. 23

24 Sarkok A 90 -os falsarkokat és a T-alakú falcsatlakozásokat az M-belsõ sarkokkal lehet zsaluzni. A kívánt falvastagság elérése a normál táblákból és sarokkapcsokból álló külsõ sarokkal történik. A külsõ sarok normál táblákból és sarokkapcsokból áll. A sarok 90 -os szögének csökkentési lehetõsége egyszerû és anyagkímélõ kizsaluzást biztosít. Az M-belsõ saroktábla derékszög merevítõ kiakasztásával és a sarok ütközésig történõ elforgatásával a szög 88 -ra változik. kb. 2 Sarokmerevítõ kitámasztva Sarokmerevítõ kiakasztva Táblaelrendezés sarkoknál és T-falaknál az alábbi falvastagságok esetén. Belsõ sarok (M-fémbetét nélkül) Mantokapocs M-fémbetét 5 cm Az 5 cm széles M-fémbetétek segítségével minden 5 cm-es raszterben lévõ falvastagságot be lehet zsaluzni. A 4 cm széles fémbetét a 24 és 36 cm vastag falaknál használatos. A tábla összekötése M-fémbetét használata esetén kombikapoccsal történik. (M-fémbetét 4 cm) Mantokapocs Mindig a fémbetéten keresztül kell átkötni! M-fémbetét 4 vagy 5cm 24

25 Ferdeszögû sarkok A nem derékszögû sarkok 20-as és 35-ös csuklós sarokokkal minden nehézség nélkül zsaluzhatóak. Ezeknek az építõelemeknek a mûködési tartománya a os ferdeszögû sarkok zsaluzását teszi lehetõvé. A kívánt falvastagság elérése egyedi betéttel történik. Tompaszögû sarok pillértábla vízszintes, betétfa 5cm-enkénti 20-as külsõ átkötõlyukakkal csuklós sarok Pillértábla vagy normál tábla hevederrel 20-as külsõ csuklós sarok 35-ös csuklós sarok hegyesszögû saroknál Alternatív megoldás Normál tábla hevederrel. A táblahéj az átkötéshez átfúrandó! 35-ös csuklós sarok lehetõleg keskeny tábla pl. 45cm-es Hegyesszögû sarok 20-as külsõ csuklós sarok betétfa csuklós sarok tompaszögû saroknál betétfa M-heveder betétfa M-heveder (ha a falvastagság nagyobb, mint 25 cm, 170-es csuklós heveder használandó) 20-as külsõ csuklós sarok hegyesszögû saroknál 20-as (külsõ) és 35-ös (belsõ) csuklós sarok állítható szögtartománya Alternatív megoldás 20-as csuklós sarok nélkül hevederrögzítõ A 170-es csuklós hevederek mindegyike átkötõszár saruval és hevederrögzítõvel szerelve A 170-es csuklós hevederek mindegyike átkötõszár saruval és hevederrögzítõvel szerelve betétfa 25

26 Hosszkiegyenlítés Manto kombikapoccsal A kombikapocs hasonló módon és tökéletességgel kapcsolja össze a táblákat, mint a Mantokapocs. A kapcsolóelem állítható karommal rendelkezik, amely 0 és 15 cm közötti fokozatmentes táblatoldást tesz lehetõvé. 15 cm állíthatóság Manto hevederrel A hosszkiegyenlítések zsaluzása 30 cm-ig M-hevederrel történik. 2 db heveder rögzítõvel kell a táblákra kapcsolni amely ezáltal húzásbiztos, sík illeszkedést biztosít. szögfurat átm. 5 mm AZ-230 szögletes anya Minden heveder rögzítõ tartozéka 1db fix anya, cikkszáma: A megnövekedett vízszintes átkötési távolság és a faelemek jobb megtámasztása miatt 3db M-hevedert kell alkalmazni 3,30 m zsalumagasságig. betétfa M-kombikapocs (3,30 m magas táblák esetében 3 db kombikapocs szükséges!) heveder rögzítõ 10 cm széles kiegyenlítésig a beépített betéten keresztül kell átkötni. Ehhez nagy felületû csuklós anyát kell használni (pl. AZ-230 szögletes anya). A Manto hevedert két heveder rögzítõvel a tábla keresztbordájának két furatába kell akasztani. pl. fûrészelt fa 12cm x 5cm A szögfuratokon keresztül a fabetéteket a Manto hevederre lehet rögzíteni. Nagyobb méretû betéteknél mindkét határoló táblát át kell kötni. merevítõfa a kapocs magasságában szög A heveder rögzítõ ferde helyzete biztosítja a toldás húzószilárdságát. 26

27 Betéttáblával Tüzihorganyzott acéltábla, mely különleges esetekben használatos, amikor pl. sokszor kell azonos méretû betéteket felhasználni. A betéttáblák szélessége 30, 35 és 40 cm. Minden esetben 4 db M-szorítókapoccsal kell a szomszédos táblákhoz rögzíteni, amelyek az átkötést is biztosítják. A Manto-hevedert 2 db heveder rögzítõvel a keresztborda peremfurataiba akasztva kell rögzíteni. heveder rögzítõ 1 db fix anyával peremfurat a keresztbordában Fûrészelt fa vagy palló M-szorítókapocs átkötés szögezés a Manto heveder furatain keresztül falvastagság méretére szabott zsaluhéj betéttábla Falvéglezárás A falvég lezárása (bezsaluzása) történhet Manto hevederrel is. A hevedert 2 db heveder rögzítõvel az utolsó Manto táblákra rögzítjük, melyet a korábban leírtak szerint át kell kötni. A falvég lezárása Manto zsaluzatnál sarokkapcsokkal is történhet. Ez maximum 30 cm-es falvastagságig lehetséges. Az M-sarokkapcsokat az ábrán látható módon és számban az utolsó táblákra kell szerelni. átkötés M-sarokkapocs átkötõszár fûrészelt fa Manto heveder Heveder rögzítõ 2,7 m magas zsalunál 4 db M-sarokkapocs szükséges 27

28 T-alakú falcsatlakozás Amennyiben már meglévõ falhoz kell betonozni, az 5 cm-es fémbetét alkalmazása ajánlott. Így a szokásos módon és anyagokkal lehet az átkötést kivitelezni. M-fémbetét 5/270 meglévõ fal Manto csuklós anya Daruval történõ anyagmozgatás esetén, többszöri felhasználáskor a fémbetétet tartósan a tábla oldalára kell rögzíteni! M-ferdetám csavar és AZ-230 szögletes anya kombinációja M-ferdetám csavar+anya rövid deszkaalátéttel 28

29 Magassági illesztés A Manto táblák rendelkezésre álló 3 táblamagassága és a táblák fekvõ helyzetû elrendezése lehetõvé teszi a zsaluzat magassági beállítását 30cm-nél kisebb eltéréssel. A kiegészítõ táblákkal biztosítható az összeállított zsaluzat "rendezett fugaképe" is. A betéttartó toldat alkalmazásával a magasításnál szükséges zsaluhéj (21 mm-es) Manto táblához kapcsolásához rögzítséhez nem szükséges fûrészeltfa beépítése. A héjazatot egy-szerûen csak fel kell szögezni az M-betéttartó toldatban lévõ falécre. A betéttartókat egyenként 1 db M-szorítókapoccsal kell rögzíteni a táblára, egymástól max. 75 cm távolságra. A Manto zsaluzat magasítása építés helyszíni eszközökkel A zsalumagasítást 10 cm-ig egy szorítókapoccsal a táblákhoz rögzített 6/12 cm-es fûrészelt fával (vagy pallóval) oldható meg, amire egy 21 mm-es csíkot lehet szegezni. M-szorítókapocs héjcsík palló 6/12 héjazat 21 mm max. 10cm M-betéttartó toldat M-szorítókapocs 29

30 Zsaluzási példák Mantokapoccsal Mantokapoccsal is lehetséges a zsaluzat egyedi magasítása. Az alsó fûrészelt fát a zsalutábla keretére kell szorítani, míg a felsõ deszkát a Mantokapocsra kell szögezni. Falvastagság ugrás Kisebb falkiugrásokat a Manto hevederrel, heveder rögzítõvel és a helyszínen méretre vágott betétfával lehet megoldani. 21 mm vastag héjazat szög Manto heveder betétfa heveder rögzítõ 12 cm széles 5-6 cm vastag fûrészelt fa vagy palló Falugrás < -- 1,0 m Mantokapocs Ezeken a nem átkötött táblaillesztéseken a Mantokapcsokat dupla mennyiségben kell elhelyezni sarokkapocs Manto hevederrel Magasításra a Mantokapocshoz hasonló módon a Manto hevedert is fel lehet használni. Egy heveder rögzítõvel a zsalutábla legfelsõ keresztbordájára kell rögzíteni, majd a faszerkezetet elhelyezni és szöggel rögzíteni. Falugrás > 1,0 m Ilyen esetben gond nélkül lehet átkötést alkalmazni. szög Manto heveder 100 heveder rögzítõ 30

31 Eltolt táblatoldás A szabálytalan alaprajzi elrendezés a táblaillesztések eltolódását eredményezheti. A pillértáblák használatával az eltolódás miatt keletkezett átkötési problémák egyszerûen megoldhatók. A pillértábla ugyanis egy végigfutó, 5 cm-es kiosztású lyuksorral rendelkezik a szembelévõ Manto táblák átkötési magasságában. Pillértábla Az M-betonozó konzol és a behelyezett korláttartó oszlop betonozó munkaállványt képez. A konzolokat, azok rögzítõcsapjával egyszerûen a tábla keresztbordájának furatsorába kell helyezni. Az M-betonozó konzol rögzítése a rögzítõcsappal és az elvesztés ellen biztosított rugós sasszeggel történik. A konzolok távolságát úgy kell megválasztani, (5 cm kiosztású furatsorban) hogy a 1,5 kn/m 2 megengedett terhelést és a 2,5 m-es távolságot sem szabad túllépni. A járófelületborítást a konzolban lévõ faléchez lehet szögelni. Amennyiben a használati magasság 3,15-10,0 m, úgy a távolságot 1,9 m-re kell csökkenteni. Pillértábla Falpillér Bezsaluzása az ábrán látható módon 50 cm szélességig lehetséges. Többletátkötés nem szükséges. felfüggesztési lehetõség minden keresztbordán 30 cm távolságban Manto csuklós anyák egy átkötõszáron Szélesebb falpillérekhez átkötés szükséges. Erre a célra egy megfelelõ méretû acél hevedert kell hevederrögzítõvel a zsaluzathoz rögzíteni. Az M-betonozó konzol csatlakoztatása álló helyzetû táblához Fekvõ helyzetû táblán az M-betonozó konzolt a D20-as csapszeg segítségével lehet a függõleges helyzetû táblabordához rögzíteni. D20-as csapszeg M-betonozó konzol heveder rögzítõ acél heveder 31

32 Univerzális emelvény Betononzó munkaállvány Az univerzális emelvény a betonozási munkát és a munkavédelmet szolgálja. Az emelvényre DIN 4420/1, 2. állványzati csoportban elõírt terhelés (1,5 kn/m 2 ) érvényes. állítható felfüggesztõk A vízszintesen, 5 cm-es raszterben állítható, mozgatható felfüggesztése által megoldható a 75 cm-nél szélesebb Manto táblákra való csatlakozás. A felfüggesztés táblatoldás fölött is kivitelezhetõ. A 240-es betonozó munkaállvány a Manto zsaluzat legtetejére szerelhetõ munkaállvány. Megengedett terhelése 2 kn/m 2, mint önálló emelvény, ill. 1,5 kn/m 2 2,4 m toldással. Az állványok kötegelése A munkaállványok összehajtott helyzetben érkeznek az építési területere. A kötegben a legalsó emelvény 40 cm, míg a többi 20 cm magasságú. Maximálisan 8 db összehajtott állvány helyezhetõ egymásra. A fenti példa Manto pillértáblákból készült pillérzsaluzatra szerelt betonozó munkaállványként mutatja be az univerzális emelvényt. A kétoldali homlokkorlát ebben az esetben kiegészül egy harmadik oldali védelemmel is. A betonozó munkaállvány rögzítése daruzásnál Összehajtott helyzetben, a darufelfüggesztést az emelõkengyelhez(1) kell rögzíteni, amely közvetlenül a korlátcsatlakozónál található. emelõkengyel (1) Miután az univerzális emelvények a Manto táblák bordáin függeszkednek, ezáltal minden magasságban munkavégzésre alkalmas, biztonságos munkaszint alakítható ki. korlátcsatlakozó emelõkengyel (2) 32

33 A betonozó munkaállvány szerelése Elõször a korlátokat kell kinyitni. Ehhez a D16 kengyelt kell kihúzni (1), a korlátot felhajtani (2) a kívánt pozícióban reteszelni (3). A kengyelt visszadugni (4), hogy a korlát biztosítva legyen. A korlátot lehet függõlegesen vagy megdöntve is használni. A munkaállvány rögzítése daruzáskor Kinyitott állapotban a korláton található kengyelhez (2) kell a daruköteleket rögzíteni. korlát emelõkengyel (2) D16 kengyel (kihúzva) emelõkengyel (1) Az állványt Manto táblával együtt nem szabad áthelyezni! A betonozó állvány felszerelése Manto zsalura Az állvány önbiztosító függesztõszerkezettel rendelkezik, amely a darukötél tehermentesülése után müködésbe lép. Darukötél (terhelve) Darukötél (tehermentes) D16 kengyel (visszadugva) A függesztõtámasz felállításához csak a B18 csapszeget kell kihúzni, majd a támasz felnyitni. biztosítócsapszeg (húzva) biztosítócsapszeg (beakaszva) B 18 csapszeg Toldás és véglezárás Az állvány cm-es helyszíni toldásához palló, lábdeszka és 2 ill. 4 db korláttoldat (cikkszám: ) szükséges. A pallóborítást mindkét oldalon 45 cm átfedéssel kell fektetni, és elmozdulás ellen megfelelõen biztosítani kell. Az emelvény végoldali lezárása keresztirányú korláttal történik. Amikor a függesztõtámasz saját függõleges helyzetét eléri, a B18 csapszeget vissza kell dugni, ezáltal a függesztõtámasz reteszelõdik. keresztirányú korlát Korláttoldó, D320 heveder csapszeg + rugós sasszeg Csak 50 cm-nél nagyobb toldásnál Helyszíni korláttoldás csak 2,40 m hosszig lehet! 33

34 Megtámasztás Manto ferdetámmal A zsaluzat kitámasztása a Manto ferdetámmal lehetséges, mely a szélnyomásból eredõ többletterhelést is felveszi. Teljes kihúzási hossz mellett az engedélyezett legnagyobb húzó- és nyomóterhelés 8kN. A Manto ferdetám rögzítõ a horog segítségével kapcsolódik a Manto tábla bordáihoz és ékkel rögzíthetõ. ék M-támcsatlakozó horog Mantoborda Miután az M-ferdetám rögzítõ a Manto-táblán rögzített helyzetben van, csatlakoztatható a Manto-ferdetám. M-ferdetám rögzítõ M-ferdetám A Manto ferdetám alsó pofáját a Manto tábla alsó bordájára kell kapcsolni és a nyeles biztosító csapszeget reteszelni kell. nyeles biztosító csapszeg keresztborda alsó rögzítõ pofa átm. 21 átm. 18 M-ferdetám 34

35 Födémtámasz használata ferdetámként BKS ferdetám Támhossz kisebb mint 8m, M-ferdetám rögzítõvel és támfej átalakítóval (max. 30 kn) Típ. Hossz (cm) min.-max. Eng. terhelés [KN] teljesen kitekert állapotban Végelemek száma talp Közbensõ elemek száma rövid (240) hosszú (370) M-ferdetám rögzítõ M-ferdetámfej Eng. támaszerõ behatárolása [kn] a csatlakozás tábla szélétõl való távolsága függvényében szög Eng. támasztóerõ [kn] Távolság a tábla szélétõl (cm) közdarab 240 vagy 370 cm Ellenanya A/DB 260/ A és Europlus 260, 300 DB/DIN födémtámaszokhoz. Ellenanya AS/DB 350/ AS és Europlus 350 DB/DIN födémtámaszokhoz. Ellenanya EC400/DC Europlus 400 EC, 550 DC födémtámaszokhoz. Megengedett húzóerõ minden esetben 15 kn. M-ferdetám rögzítõ ovális lyuk Végelemcsukló furatméretei közdarab 240 vagy 370 cm négy csavar M16 x 60 MuZ peremenként, 10.9 anyagminõségû csavar szükséges Talpelem (végelem csuklóval) födémtámasz talpelem ferdetámhoz M-fedetámfej 2 (ferdetám fejátalakító) csavar M12 x 30 MuZ "A" részlet "B" részlet Europlus födémtámasz Típ. Fejelem (végelem csukló nélkül) Hossz (cm) min. - max. BKS-fejrögzítõ x M20x40 Mu, x M20x80 Mu, Eng. terhelés [KN] teljesen kitekerve Végelemek száma talp fej Közbensõ elemek száma rövid (240) hosszú (370)

36 Nagy felületek emelése és szállítása Áthelyezés daruhoroggal Az emelõhorgok maximális terhelhetõsége 1000 kg. Nagy felületek emelésénél a daruhorgot mindig a táblailleszkedéseknél kell felerõsíteni. A horog a stabil sarokpontokban átfogja mindkét tábla keretprofilját. Táblaköteg emelése emelõhoroggal A táblakötegek daruzásához az M-emelõhorog áll rendelkezésre. Négy ágú, acél sodronykötéllel 10 db zsalutáblát lehet egy kötegben mozgatni. (2,40 m széles nagy táblából 5db emelhetõ) A daruhorog a megengedett teherhordó képessége alapján max. 40m 2 Manto zsaluzat darus emelését teszi lehetõvé. Fontos! A daruhorog önmûködõen záródó biztosítónyelvének a zsalu keretprofiljára történõ felhelyezés után mindig tökéletesen záródnia kell! Figyelemmel kell lenni az emelõkre vonatkozó érvényes, üzemi szabályzatban leírtakra is. furat átm. 2,4 cm M-emelõhorog biztosítónyelv A köteg legalsó táblájának négy sarokpontján található 2,4 cm átmérõjû lyukba kell az M-emelõhorog csatlakozó csapját illeszteni. Egy M-emelõhorog teherbírása 500 kg. Csak a bemutatott példának megfelelõen szabad terhelni! A nagy felületû, összeépített Manto táblák áthelyezése tilos! A biztosítónyelvet nyitott helyzetben kell a keretprofilra helyezni. Csak a biztosítónyelv záródása után emelésre kész a horog daruhorog A Manto táblák egyenként 2 db emelõhoroggal hosszában megfordíthatóak. Az ilyen jellegû felhasználás megkönnyíti pl. a zsalutáblák tisztítását. belsõsarok A belsõ sarokelem egyenkénti emelése az ábrázolt módon történik. A csuklós sarokelem egyenkénti emelésénél az emelõkötelet mindkét emelõszembe be kell akasztani! 36

37 Pillérzsaluzás Manto pillértáblákkal Ezek a táblák az 5 cm furatsorukkal és a táblakeret profiljában lévõ keresztfuratukkal kiválóan alkalmasak derékszögû, négyszög keresztmetszetû pillérek zsaluzására. Megengengedett betonnyomás 80 kn/m 2. A négyfajta zsalumagasság biztosítja 30 cm-es raszterben a magasság pontos kiválasztását. Toldás Mantokapoccsal A pillértáblák furatsora furatsor M-pillér kötõanya M-pillér kötõszár Manto pillértáblák összeszerelése pillér kötõszárral,-anyával és AZ-230-as szögletes anyával történik. 2,70 m-es zsalumagasságig elég táblánként mindössze 2 db átkötést alkalmazni. A maximális zsaluzható pillér 60 cm élhosszúságú. AZ-230 szögletes anya További átkötésekkel és további pillértáblákkal nagyobb pillérkeresztmetszetek is zsaluzhatóak. élsarkító M-pillértábla A keretprofilra egyszerûen rögzíthetõ élsarkító letöri a sarkot, és gondoskodik a sima sarokkialakításról. AZ-230 szögletes anya M-pillér kötõszár M-pillér kötõanya Manto tábla élsarkító 37

38 M-pillérkerettel Speciális pillérzsalu 90x90 cm keresztmetszetig, extrém magas megengedett betonnyomáshoz. A pillérkereteket héjazat nélkül szállítjuk. Az építkezés helyszínén a megfelelõ teherbírású héj (a beépített falécek segítségével) a kívánt formában a keretre rögzíthetõ. A Hünnebeck is szállít héjazatot leszabott formával, de elõfúrt furatsor nélkül. A megengedett betonnyomás 100 kn/m 2. Mantokapocs Pillérkeretek furatsora futatsor Minden M-pillér fejescsavar Manto csuklós anyával van ellátva. A 2,70 m magas pillérkerethez 16 db, a 1,2 m magas zsaluzathoz 8 db és a 0,60 m magas zsaluzathoz 4 db M-pillér fejescsavar szükséges. A kereteket, miután a héjazat felerõsítése az ábrázolt módon megtörtént, egy-egy M-pillér fejescsavarral és Manto csuklós anyával kell összekötni. héjazatszélesség = pillérszélesség +14cm Héjazatrögzítés A héjazat rögzíthetõ csavarral, szögezéssel a beépített falécre, vagy a furatsoros acél profilbordára csavarozással. Ezenkívül az alsó és a felsõ keretprofilon további rögzítési lehetõségek is adottak. héjazat 21 mm lemezcsavar vagy más facsavar 6 x 60 faléc Manto csulós anya M-pillér kötõcsavar fejes Mü.a.dugó D28, zárja a felesleges furatokat lyuksoros borda 38

39 Pillérhevederrel A pillérheveder alkalmazásával lehetõvé válik a cm élhosszúságú pillérek 1 cm-es raszterben történõ zsaluzása. Ehhez a cm szélességû normál Manto táblák használandók. A megengedett betonnyomás 80 kn/m 2. A pillérhevederek felszerelése és a táblák felállítása után az egymásba kapcsolódó pillérhevedereket csapszeggel, a kívánt pillérméretnek megfelelõ furatsorba rögzíteni kell. pillérheveder rögzitõ csapszeg a pillérheveder furatsorban pillérheveder 69,5 105 átkötõszár és Manto csuklós anya "A" részlet Az átkötõszár beépítésével (2db Manto csuklós anya és 1db 50 cm-es átkötõszár) a pillérzsaluzat körbezáródik és azonnal alkalmazhatóvá válik. Példa a pillérheveder alkalmazására négyzet alakú pillér zsaluzásánál 90 cm széles Manto táblákkal. Az élsarkító egyenes betonélt biztosít (tábla keretére egyszerûen ráhúzni) max. 90 cm M-kapocs min. 60cm 1 cm-es raszterben állíthatóság Különbözõ szélességû táblák alkalmazása probléma mentesen lehetséges. Mind a négy táblán rögzíteni kell a pillérhevedert egy-egy heveder csapszeggel és rögzítõékkel az átkötõlyukakon keresztül. A hevederek száma és helyzete ezáltal adott. Heveder rögzítõék heveder csapszeg átkötõszár lyuk Manto tábla pillérheveder A furatsor számozása megkönnyíti a kívánt pillérméret beállítását. A szélességnek megfelelõ számokkal rendelkezõ lyukat és az elsõ szám által jelzett lyukat kell összekapcsolni. példa.: a 4-es furattal a 35cm-es pillérél hosszúság érhetõ el. (Rögzítõ csapszeggel rögzítendõ.) 39
